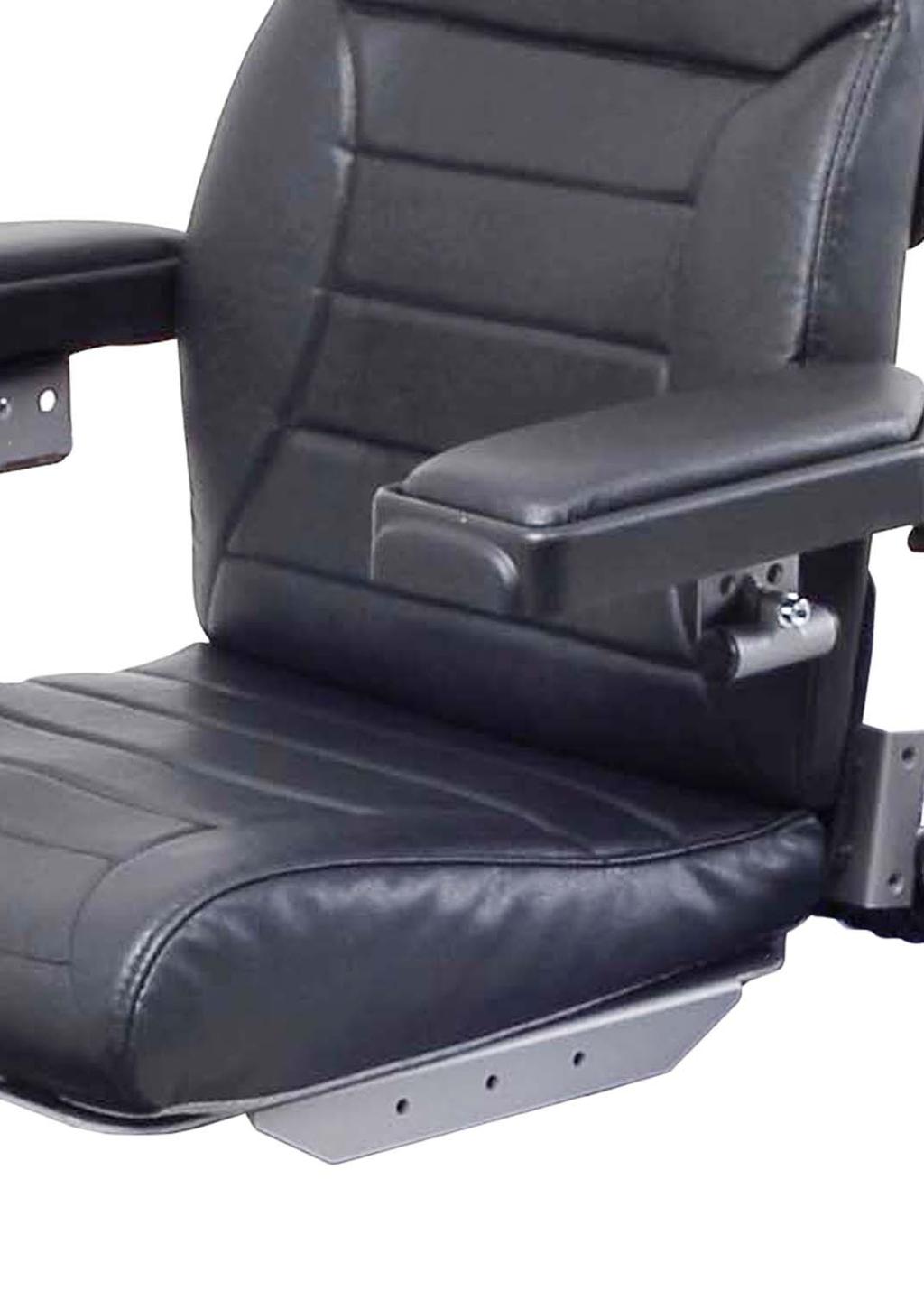

1 BRUKSANVISNING SE MiniFlex Sitssystem för elektrisk rullstol

2

3 Här hittar du Permobil Huvudkontor för Permobilkoncernen Permobil AB Box Timrå Sverige Tel: Fax: E-post: 3

4 MiniFlex Sitssytem för elektrisk rullstol Framtagen och utgiven av Permobil AB, Sverige Utgåva nr: Artnr: SE-0 4

5 innehåll Innehåll Viktigt angående denna bruksanvisning Teknisk Support Tillbehör & Reservdela Skrotning av sits Garanti Säkerhetsföreskrifter Konstruktion & Funktion Allmänt Sits Ryggstöd Armstöd Benstöd med fotplatta Tillbehör Nackstöd Bålstöd Lårstöd Knästopp Bälte Bord armstödsmontering Bord med mittstyrning (ordinarie manöverpanel) Bordsstyrning Inställningar Sits Armstöd Benstöd med fotplatta Tillbehör Nackstöd Bålstöd Lårstöd Knästopp Bord, armstödsmontering Mittstyrning/Bordstyrning Bordsskiva stativ Armstöd Underhåll Data

6 Viktigt angående bruksanvisningen Viktigt angående bruksanvisningen Vi gratulerar dig till ditt val av Permobilprodukt. Vi kommer att göra allt för att du även fortsättningsvis skall känna dig nöjd med din produkt. Innan du börjar använda din sits och rullstol är det viktigt att du läser och förstår innehållet i denna bruksanvisning och speciellt avsnitten som beskriver Säkerhet. Bruksanvisningen är i första hand avsedd att lära dig din sits funktioner och egenskaper och hur du på bästa sätt skall använda den. Den innehåller även viktig säkerhets- och underhållsinformation och beskriver eventuella problem som kan uppstå vid användning. Förvara alltid bruksanvisningen i anslutning till din rullstol, då behov av viktiga uppgifter angående användning, säkerhet och underhåll kan uppstå. Det finns också möjlighet att hämta information kring våra produkter via vår hemsida på internet. Du hittar oss på Om din sits är märkt med dekalen Specialanpassad produkt är den anpassad efter dina behov och önskemål. Det innebär att utförande och funktioner kan avvika från texten i denna bruksanvisning, eller utförande och funktioner på andra sitsar av samma typ. All information, samtliga bilder, illustrationer och specifikationer är baserad på den produktinformation som fanns tillgänglig vid tidpunkt för tryckning av denna bruksanvisning. Bilder och illustrationer som återfinns i bruksanvisningen är typexempel och inte avsedda att vara exakta avbildningar av olika delar av sitsen. Vi förbehåller oss rätten att göra ändringar i produkten utan föregående information. 6

7 Teknisk support, garanti m.m. Teknisk support Vid behov av teknisk support, kontakta Permobil AB, Tel: eller din hjälpmedelscentral. Reservdelar & tillbehör Reservdelar och tillbehör beställs från Permobil AB, Tel: Skrotning Vid osäkerhet, kontakta Permobil AB, för information om gällande skrotningsavtal. Tel: Garanti & service Permobils elrullstolar levereras med 1 års produktgaranti eller enligt gällande avtal. Kontakta Permobil AB för mer ingående information. Tel: Olycksrapportering Om en olyckshändelse inträffar, ber vi dig kontakta din närmaste Permobil-representant. Normalt är detta samma person som du kontaktade på anskaffningsdagen. För att förbereda den här kontakten kan du gå till vår hemsida på Internet, Klicka på länken till ditt land och öppna sedan kontaktsidan. Här finns den kontaktinformation som behövs och ett vägledande dokument med den information som vi behöver för att utreda olyckshändelsen. Lämna så utförlig information som möjligt. Detta är till stor hjälp för oss. För att höja produktkvaliteten och säkerställa att vår produkt är säker under hela dess livslängd är det nödvändigt att du skickar in Olycksrapporter (Incident Reports) till oss. Det anges också i MEDDEV 2.12/1 och i Bilaga 9, att tillverkaren skall Uppmuntra användarna, eller de som fått ansvar för att rapportera händelser som har inträffat med medicintekniska produkter och som uppfyller kriterierna i dessa riktlinjer att rapportera händelserna till tillverkaren och/eller till den behöriga myndigheten i enlighet med nationella krav. För att uppfylla dessa krav och säkerställa att våra produkter förblir säkra i dina händer behöver vi din hjälp. Vi hoppas att du aldrig behöver använda informationen på den här sidan men, om en olyckshändelse inträffar, ber vi dig kontakta oss. Produktgodkännande Denna produkt uppfyller gällande krav enligt EN samt ISO

8 Säkerhetsföreskrifter Säkerhetsföreskrifter - Allmänt Sitsen är tung och består av många rörliga delar och måste därför hanteras med stor försiktighet. Läs noga igenom och följ alla instruktioner och varningar i denna manual innan du använder din sits/rullstol. Felaktig användning kan skada både brukaren och sitsen. I bruksanvisningen förekommer nedanstående varningsmarkeringar, vilka är avsedda att göra dig uppmärksam på förhållanden som kan leda till oönskade problem, tillbud, personskada eller skador på sitsen m.m. OBSERVERA Iaktta uppmärksamhet. VARNING Iaktta extra uppmärksamhet. Risk för personskada samt för skador på rullstolen och omgivning. OBSERVERA Permobil AB ansvarar inte för de person- eller egendomsskador som kan ha uppstått på grund av att brukaren eller annan person inte följt de rekommendationer, varningar och instruktioner som förekommer i denna bruksanvisning. 8

9 Säkerhetsföreskrifter Säkerhetsföreskrifter - Allmänt Denna sits kan vid leverans vara inställd och justerad efter just dina behov och du bör därför alltid rådgöra med din förskrivare innan du gör ändringar eller justeringar på sitsen. Vissa justeringar kan försämra sitsen säkerhet/funktioner eller lämpligheten för dina behov. För att minimera felaktig användning av din sits, är det också av största vikt att du ägnar erforderlig tid att bekanta dig med sitsen och dess tillbehörs olika knappar, funktions- och styrreglage, sitsen olika justeringsmöjligheter m.m. innan du tar den i bruk. Gör inte den första provturen på egen hand utan se till att du har assistans i omedelbar närhet om du behöver hjälp. För att försäkra dig om att inget skett med sitsen under den sista transporten till dig skall du kontrollerna följande saker innan den tas i bruk: Kontrollera att alla beställda produkter ingår i leveransen. Om du misstänker att något saknas; kontakta snarast din hjälpmedelscentral eller Permobil för information. Kontrollera att inga transport- eller övriga skador uppstått på sitsen och dess tillbehör. Om du upptäcker att något blivit skadat eller på annat sätt ser felaktigt ut; kontakta snarast din hjälpmedelscentral eller Permobil för information innan du fortsätter kontrollen. 9

10 Säkerhetsföreskrifter Säkerhetsföreskrifter VARNING Klämrisk Observera att sitsen är tung och innehåller många rörliga delar, vilket innebär att klämrisk alltid föreligger. Använd sitsen elektriska sitsfunktioner med stor försiktighet. Framförallt när du kört intill/under ett bord eller andra fasta och rörliga föremål och försäkra dig alltid om att inga föremål som kan störa sitsfunktionernas rörliga delar finns i dess omedelbara närhet. Körning av sitslyft/sitslutning/rygglutning Se till att ingenting riskerar att hamna mellan chassit och sitsen när sitslyft/sitslutning samt rygglutning används. Vid användning av dessa funktioner ändras tyngdpunkten vilket alltid innebär en ökad tipprisk. Kör därför alltid med låg hastighet och använd bara dessa sitsfunktioner på jämn mark och inte i sluttningar, på ramper, backar eller andra lutningar. Tyngdpunkt Observera att följande faktorer kan påverka sitsens/rullstolens tyngdpunkt och därmed också tipprisken: Höjning av sitslyften Höjd och lutning på sitsen Kroppens läge eller viktfördelning Körning på lutande underlag, ex.vis ramp eller backe Om man använder ryggsäck eller andra tillbehör beroende på den mängd vikt som läggs till. Om din rullstol börjar röra sig på ett oväntat sätt, släpp omedelbart styrspaken för att stanna rullstolen. Förutom vid nödfall, använd INTE av-/påknappen för att stanna rullstolen. Det kan leda till att rullstolen stannar hastigt och okontrollerbart, vilket kan leda till personskador. 10

11 Säkerhetsföreskrifter Säkerhetsföreskrifter VARNING Fastsättningsbälte Permobils fastsättningsbälte är enbart konstruerat för att hålla brukaren på plats och inte som skydd vid ev. kollision/olycka. Kontrollera också bältenas kondition regelbundet, så att inte skador eller förslitningsställen har uppstått. Förflyttning i och ur stolen Se till att strömmen är AV innan du förflyttar dig i eller ur rullstolen och innan du lyfter armstödet med manöverpanelen. Vid förflyttning i och ur rullstolen bör man vidta alla försiktighetsåtgärder för att minska avståndet mellan rullstolen och den plats till vilken brukaren förflyttar sig. Om man förlänger det avståndet kan det innebära att brukaren förlorar balansen eller ramlar. Permobil rekommenderar att brukaren förflyttar sig då någon annan person finns på plats och övervakar eller hjälper till. Var försiktig när du böjer dig eller sträcker dig efter något. Använd aldrig styrspaken som ett handtag eller stödpunkt. Använd inte fotplattor eller armstöd som stöd när du tar dig i eller ur rullstolen. Fotplattorna och armstöden är inte avsedda att vara något som bär upp tyngd. Onödigt hög belastning kan innebära att de ger med sig, vilket kan resultera i person- eller egendomsskador inklusive skador på rullstolen. 11

12 Säkerhetsföreskrifter Säkerhetsföreskrifter VARNING Passagerare Sitsen är inte avsedd att transportera passagerare, oberoende av deras ålder. Ej heller tyngre gods annat än brukarens personliga tillhörigheter. Den angivna maximala brukarvikten som anges i denna manual får inte överskridas. Rullstolens manövreringsförmåga och stabilitet kan försämras som ett resultat av detta. Användning i olika typer av klimat Permobils sitsar är konstruerad för att tåla de flesta väderleksförhållanden, men du bör undvika att exponera sitsen för ex.vis sträng kyla, ihållande fukt, kraftigt regn/snöfall och liknande situationer. Om sitsen varit utsatt för något av detta, använd den inte igen förrän den är helt torr. Tänk också på att vissa ytor på sitsen kan upphettas, bli nedkylda vid längre tids exponering i kraftigt solsken resp. kyla Om någon av sitsen kåpor eller manöverpanelens låda har sprickor eller dylikt, bör de bytas ut så att inte fuktighet kan tränga in och skada elektroniken. 12

13 Säkerhetsföreskrifter Säkerhetsföreskrifter VARNING Transport Sitsen/rullstolen skall bara transporteras i fordon som är godkända för detta ändamål. Kontrollera noggrant att rullstolen är ordentligt fastsatt och att bromsfrigöringen inte är aktiverad (rullstolens drivhjul skall vara låsta). Rullstolen kan låsas med lastremmar vid transportöglorna fram och bak, märkt med gul dekal. Förankra rullstolen med hjälp av fordonets förankringssystem och i enligt med dess tillverkares instruktioner. Kontrollera alltid att transportfordonets fästpunkter är väl förankrade. En bristfälligt fastsatt sits/rullstol kan orsaka stora skador på såväl personer i transportfordonet som själva fordonet och sitsen/rullstolen om den lossnar. Permobil rekommenderar att brukare INTE transporteras i något som helst fordon så länge de befinner sig i rullstolen. Det enda säkra alternativet är att brukaren förflyttas till fordonets säte och använder fordonets fastsättningssystem. Sitt inte i rullstolen i ett fordon som rör sig. Vid en olycka eller ett plötsligt stopp kan brukaren kastas ur stolen med allvarlig personskada som följd. Permobils fastsättningsbälte är enbart konstruerat för att hålla användaren på plats och ger inget skydd vid en olycka. 13

14 Säkerhetsföreskrifter Säkerhetsföreskrifter VARNING Underhåll och service Utför bara den service och det underhåll som anges i denna bruksanvisning. All annan service, förändringar och ingrepp i sitsen och dess tillbehörs vitala system skall utföras av behörig serviceman eller person med tillräckliga kunskaper för att kunna utföra detta på ett fackmannamässigt sätt. Kontakta alltid behörig serviceman eller Permobil vid osäkerhet. Vid allt arbete/service på sitsen elsystem skall strömmen brytas. Läs mer om hur du gör detta i bruksanvisningen för din rullstol (chassimanualen). Använd endast reservdelar eller tillbehör som är godkända eller rekommenderas av Permobil. All annan användning kan leda till förändringar som försämrar sitsen funktioner och säkerhet. Det kan också innebära att garantin för din sits inte längre är giltig. Observera att sitsen är tung och innehåller många rörliga delar, vilket innebär att klämrisk alltid föreligger. 14

15 Säkerhetsföreskrifter Säkerhetsföreskrifter VARNING Förvaring Förvara aldrig sitsen och dess tillbehör i utrymmen där kondens kan uppstå (imma eller fukt på ytorna) d.v.s. tvättstugor eller liknande utrymmen. Om du är osäker på hur förvaring kan ske på lämpligt sätt, kontakta din leverantör eller Permobil för information. Skador/funktionsstörningar på sitsen och dess tillbehör Om du i något läge upplever att sitsen och dess olika funktioner inte uppför sig som förväntat eller om du misstänker att något är fel, avbryt provturen snarast möjligt, stäng av rullstolen och kontakta din hjälpmedelscentral eller Permobil för information. Det är av största vikt att Permobil informeras om sitsen och dess tillbehör blivit utsatt för transportskada, skada under körning eller skada genom annan påverkan snarast efter händelsen. Risk finns att sitsen och dess tillbehör inte längre kan brukas på ett säkert och riskfritt sätt. 15

16 Konstruktion och funktion Konstruktion och funktion Allmänt Miniflex är en flexibel sits som är avsedd för brukare upp till max 35 kg. Den har många inställningsmöjligheter och kan snabbt anpassas till det växande barnets behov. Sitsen är uppbyggd i moduler, där sitsramen utgör grundstommen som därefter kan kompletteras med ett urval av sitsar, ryggstöd, armstöd, benstöd med olika dynor. Modulsystemet gör det lätt att byta ut och återanvända de olika delarna. Sitsen består av en sitsram med benstöd, sits- och ryggstöd (tre olika storlekar) samt armstöd. På sitsramen kan också skalsitsar eller formgjutna sitsar monteras. På bilden nedan visas Mini-flex sitsen på ett Koalachassi Bild 1. Sits 1. Sits 2. Ryggstöd 3. Armstöd 4. Benstöd 5. Fotplatta 16

17 Konstruktion och funktion Sits Sitsens dynor är klädd med tyg eller skai (skinnimitation). Sitsen finns i tre olika bredder 250, 300 och 350 mm. Ryggstöd Ryggstödet är manuellt vinkelställbart. Ryggstödets dyna är klädd med tyg eller skai (skinnimitation). Tre olika höjder på ryggstödsplåt finns, 350, 400 och 500 mm. Ryggstödet kan höjas 50 mm genom att det sätts dit i de nedre fästhålet. Bild 2. Alternativ montering ryggstöd Armstöd Såväl avstånd mellan armstöden, armstödshöjd och armstödsvinkel är ställbara. Armstöden är uppfällbara. 17

18 Konstruktion och funktion Benstöd med fotplatta Benstödet med fotplattan är monterad i en ställbar led under sitsplåten. Fotplattan är justerbar i höjd och vinkel. Fotplattan har en spärr som förhindrar att den viks upp ofriviligt. Genom att dra spärren uppåt kan fotplattan kan vikas upp. Bild 3. Spärr fotplatta 18

19 Konstruktion och funktion Tillbehör Följande tillbehör finns att tillgå till sitsen Bild 4. Sits med tillbehör 1. Bälte 2. Armstöd Ryggväska 4. Nackstöd 5. Bålstöd 6. Bord, armstödsmontering 7. Lårstöd 8. Knästopp 9. Fotremmar fotplatta 10. Bröststöd bord 11. Bordstyrning 12. Mittstyrning på bord, ordinarie manöverpanel i bord, visas ej på bild 19

20 Konstruktion och funktion Nackstöd Nackstödet består av ett fäste som skruvas fast i ryggstödet och ett nackstöd som sätts in i fästet. Nackstödet är justerbart i höjdled/djupled, samt kan justeras i vinkel mot ryggstödet. Nackstödet är stoppat med skumgummi och är klätt med tyg eller skai. Bålstöd Bålstöden sitter fast i ett fäste på ryggstödet. Det är ställbart i sid- och höjdled och skall vinklas parallellt mot ryggstödet. Bålstöden ger bålen stöd i sidled. Bålstödet är stoppat med skumgummi och är klätt med tyg eller skai. Lårstöd Lårstödet sitter fast i var sitt fäste på sitsplåten. Lårstödet kan ställas in i två leder så att önskad bredd erhålls. Lårstödet ger låren stöd i sidled. Knästopp Knästoppet är fäst framtill i sitsplåten. Knästoppet tas enkelt bort vid i- och urstigning genom ett snäpplås, se bild 5. Det är inställbart i höjd, vinkel och djupled. Bild 5. Snäpplås knästopp 20

21 Konstruktion och funktion Bälte Miniflex-sitsen kan levereras med följande olika typer av säkerhetsbälten. bälte med snäpplås fyrpunktsbälte självjusterande bälte Bord armstödsmontering Bordet monteras på armstödet och kan svängas in över sitsen och vinklas i olika vinklar mot användaren. Bord med mittstyrning (ordinarie manöverpanel) Bordet monteras i två fästen som är fäst på var sida om sitsplåten. Bordet kan svängas in över sitsen och låsas med ett snäpplås som sitter på ena fästet. I ett urtag på bordet är den ordinarie manöverpanelen monterad. Bordsstyrning Bordet monteras i två fästen som är fäst på var sida om sitsplåten. Bordet kan svängas in över sitsen och låsas med ett snäpplås som sitter på ena fästet. I bordet är en manöverpanel infälld så att hela bordsytan kan användas som arbetsyta. 21

22 Konstruktion och funktion Bröststöd Som tillbehör för bordstyrning finns ett bröststöd för fastsättning på bordskivans kant. Armstöd 250 Som tillbehör finns ett armstöd som är större än det ordinarie armstödet. Ryggväska Ryggväskan är anpassad för montering på ryggstödet, men kan enkelt tas bort. I ryggväskan kan användare ha sina personliga saker. Fotremmar fotplatta På fotplattan finns urtag för fastsättning av fotremmar. 22

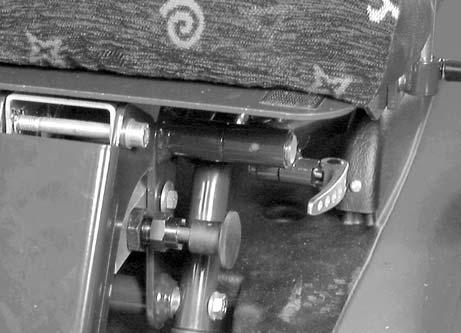

23 Inställningar Inställningar Sits Negativ sitsställning Sitsen kan ställas 5 grader framåt. 1. Lossa snabblåsen på båda sidor av sitsen. 2. Vinkla sitsen framåt tills önskad sitsvinkel erhållits. 3. Drag fast snabblåsen på båda sidor. OBS! Kontrollera ansättningen av snabblåsen vid inställning av sitsen. Om låsen känns lösa eller om för litet motstånd finns vid låsning, justera ansättningen med hjälp av låsmuttern på baksidan av låsen. Bild 7. Inställning av sitsvinkel 23

24 Inställningar Ryggvinkel Ryggstödets lutning kan justeras steglöst med hjälp av ryggstödslåset på ryggstödets baksida. 1. Lossa snabblåset. 2. Ställ in önskad vinkel. 3. Lås snabblåset. Obs! Kontrollera ansättningen av snabblåsen vid inställning av sitsen. Om snabblåsen känns lösa eller om för litet motstånd finns vid låsning, justera ansättningen med hjälp av låsmuttern på baksidan av snabblåsen. Bild 8. Inställning av ryggvinkel 24

25 Inställningar Armstöd Höjdjustering 1. Lossa låsskruven med insexnyckel. 2. Justera höjden. 3. Drag åt skruven efter justering. Bild 9. Höjdjustering av armstöd Armstödvinkel 1. Lyft upp armstödet. 2. Lossa justerskruvens låsmutter. 3. Justera armstödet till önskad lutning genom att skruva insexskruven nedåt/uppåt. 4. Drag fast låsmuttern. 5. Fäll ner armstödet. Bild 10. Inställning av armstödsvinkel 25

26 Inställningar Armstödsjustering framåt/bakåt 1. Lossa låsskruven under armstödet. 2. Justera framåt/bakåt. 3. Drag åt låsskruven efter justering. Bild 11. Justering framåt/bakåt 26

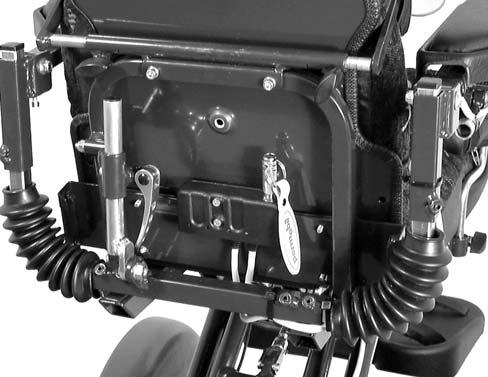

27 Inställningar Inställning av bredd mellan armstöd 1. Lossa de två låsskruvarna på sitsramens bakre balk, på höger respektive vänster sida. 2. Ställ in önskad bredd, symmetriskt eller asymmetriskt. OBS! Se till att armstöden ej tar i ryggstödet när de fälls upp. 3. Drag fast låsskruvarna. Bild 12. Inställning av bredd mellan armstöd 27

28 Inställningar Benstöd med fotplatta Benstödsvinkel 1. Lossa låsspaken på benstödsbalken. 2. Ställ in benstödet i önskat läge. 3. Drag fast låsspaken. OBS! Vinkeln på låsspaken kan ändras genom att dra ut den och vrida. Bild 13. Inställning av benstödsvinkel Fotplattans höjd 1. Lossa fotplattans fästskruv. 2. Ställ in fotplattan uppåt eller nedåt till önskad höjd. 3. Drag fast skruven. Om skruven och dess distanshylsa tas bort, kan fotplattan flyttas till det övre spåret. Fotplattan har där samma justermån, som i det nedre spåret. 28

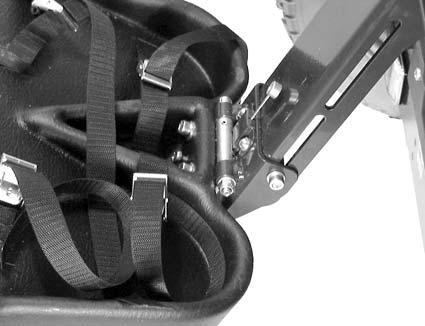

29 Inställningar Övre spår Fästskruv Bild 14. Inställning av fotplattans höjd Fotplattans vinkel 1. Lossa låsmuttern för inställningsskruven på baksidan av fotplattan. 2. Ställ in önskad vinkel genom att skruva justerskruven inåt eller utåt. 3. Drag fast låsmuttern. Låsmutter och inställningsskruv Bild 15. Inställning av fotplattans vinkel 29

30 Tillbehör Tillbehör Nackstöd, inställning Justering höjd/vinkel Höjd 1. Lossa låsvredet. 2. Ställ in önskad höjd. 3. Drag fast låsvredet. 4. Vinkla nackstödet till önskat läge. Bild 16. Inställning av höjd Justering framåt/bakåt 1. Lossa låsvredet. 2. Justera efter behov. 3. Drag fast låsvredet. Bild 17. Längdjustering 30

31 Tillbehör Bålstöd, inställning För att ställa in bålstödet, måste blixtlåsen på bålstödens överdrag öppnas, så att justeringsskruvarna blir åtkomliga. 1. Lossa låsvreden på båda sidor samt fästskruvarna för kuddarna. 2. Ställ in bålstödens höjd och bredd i förhållande till varandra samt ställ kuddarna i linje med ryggstödet. 3. Drag fast låsvreden och fästskruvarna för kuddarna. 4. Sätt tillbaka överdragen Bild 18. Inställning av bålstöd 1. Låsvred 2. Fästskruv 3. Kuddar 31

32 Tillbehör Lårstöd Inställning av längdriktning och lårstödsvinkel För att ställa in lårstödet måste blixtlåsen på lårstödens överdrag öppnas, för att justeringsskruvarna skall bli åtkomliga. 1. Lossa lårstödsplattans låsskruv och låsvreden för lårstödens svängarmar. 2. Ställ in lårstödets läge i längdriktningen samt lårstödsvinkeln. 3. Drag fast låsvreden för svängarmarna och lårstödsplattornas låsskruvar. 4. Drag igen överdragens blixtlås Lårstödplattans låsskruv 2. Låsvred svängarm 19. Inställning av lårstöd 32

33 Tillbehör Knästopp Höjd 1. Lossa insexskruven och ställ in önskad höjd på knästoppen. 2. Drag fast insexskruven. Bredd/Vinkling 1. Lossa de fyra nedre fästskruvarna för kuddarna och ställ in kuddarna till önskat läge. 2. Drag fast de fyra fästskruvarna. Justering framåt/bakåt 1. Ta bort knästoppen ur fästet. 2. Lossa låsskruven för snäpplåset och ställ in snäpplåset i önskat avstånd mot sitsen. Bredd/Vinkling Bredd/Vinkling Låsning Höjd Bild 20. Inställningar knästopp 33

34 Tillbehör Bord, armstödsmontering Höjdinställning Inställningen av höjden på bordet görs genom att ställa höjden på armstödet, se sid. 25. Inställning framåt/bakåt 1. Lossa låsvredet på bordsfästet och ställ in önskat avstånd från ryggstödet. 2. Drag fast låsvredet. Centrering och vinkelinställning 1. Lossa låsvredet under bordsplattan och dra bordet till önskat läge och ställ in önskad vinkeln mot användaren. 2. Drag fast låsvredet. Inställning framåt/bakåt Centrering och vinkelinställning Bild 21. Inställning av bord 34

35 Tillbehör Mittstyrning/Bordsstyrning Bordshöjd 1. Vik ut bordet. 2. Lossa låsskruven för inställningsringen på axeln. 3. Ställ in inställningsringen i önskad höjd på axeln och drag fast låsskruven. 4. Se till att bordet går an mot inställningsringen. 5. Lossa låsskruven för höjdinställningen av snäpplåset. 6. Vik in bordet mot fästet på andra sidan och ställ in höjden på fästet så att bordet låser i snäpplåset. 7. Drag fast låsskruven och kontrollera låsfunktionen. Inställningsring Bild 22. Justering bordshöjd Låsskruv Bild 23. Låsskruv justering snäpplås 35

36 Tillbehör Bordsskiva på stativ Inställning Bordsskivan kan ställas in i djupled på sitt stativ för att komma längre eller närmare användaren. 1. Lossa de tre fästskruvarna för klämmorna som håller bordet mot stativet. 2. Drag skivan så att önskat djup erhålls. 3. Drag fast fästskruvarna för klämmorna. Bild 24. Fästskruvar klämmor för bordsskiva Armstöd 250 Armstöd 250 ställs in på samma sätt som det ordinarie armsödet, se sid

37 Underhåll Underhåll Kontroll av bälten Kontrollera bältenas kondition regelbundet, så att skador eller förslitningsställen inte har uppstått. Tvättråd klädsel Se tvättrådsmärkning på resp. dyna. Överdragen kan vid behov tas av innan rengöring. 37

38 Data Data Inställningar Stol A: Ryggstödshöjd 350, 400, 500 mm B: Sitsdjup 250, 300, 350 mm C: Sitsbredd 250, 300, 350 mm D: Avstånd mellan armstöd mm E: Benstödshöjd mm F: Armstöd mm G: Armstödshöjd mm H: Manöverpanel mm Ryggstödsvinkel - justerbar Vikt (exkl. tillbehör och manöverpanel) 15 kg Maxvikt brukare 35 kg Bild 25. Inställningar stol 38

39 Instruktionsbok Miniflex Data Tillbehör Nackstöd Bålstöd Lårstöd Knästöd Bälte - Självjusterande - Höftbälte - Trepunktsbälte Bord, armstödsmontering Mittstyrning på bord, ordinarie manöverpanel i bord Bordsstyrning Armstöd 250 Ryggväska Fästremmar fotplatta Bålstöd 39

40 Noteringar 40

41

42

43

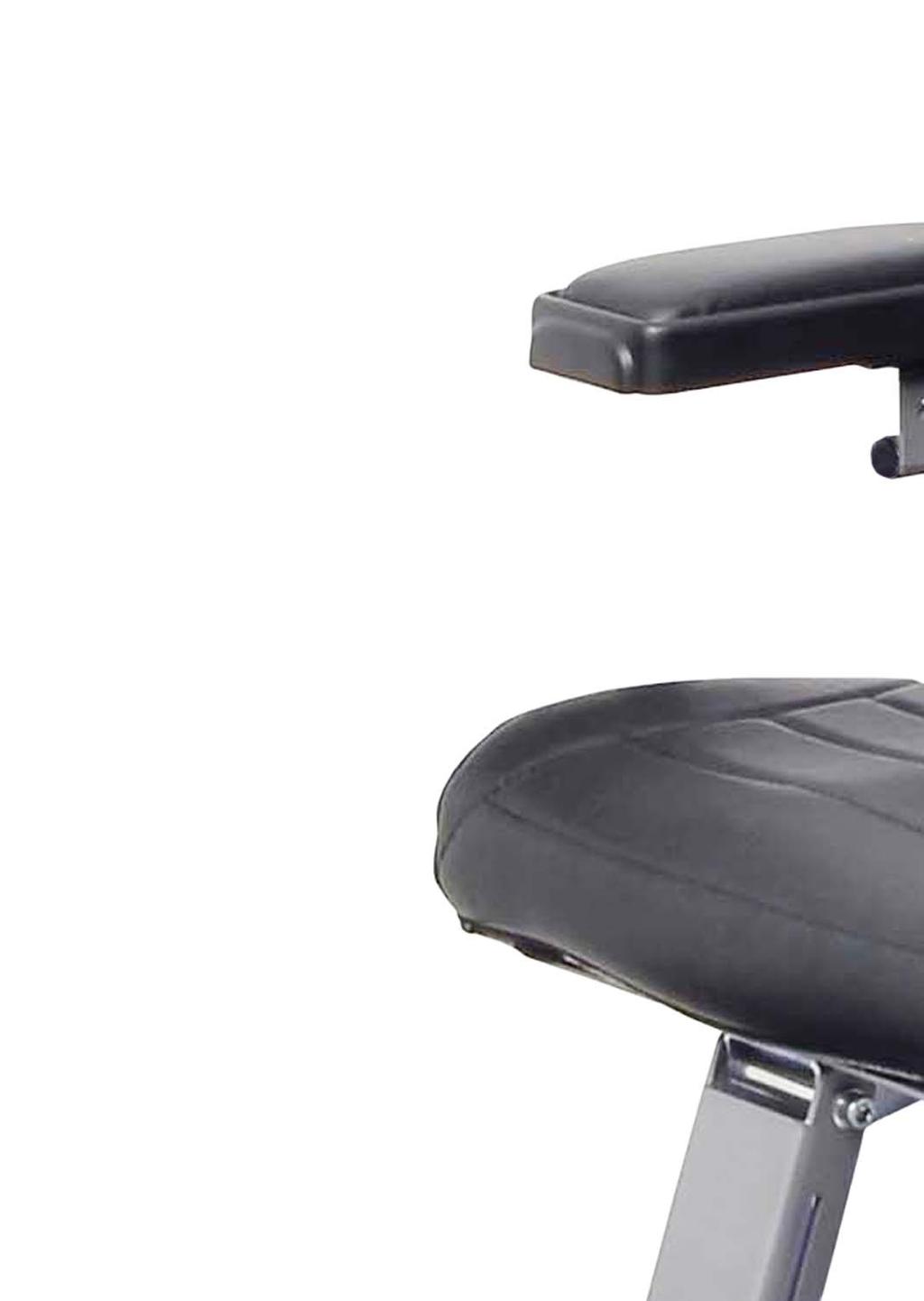

44 SE MiniFlex Artnr: SE-0
