1 RAPPORT Miljöteknisk markundersökning på fastigheten Geijer 4 i Ystad Beställare: Najdovski Invest AB Att: Tome Najdovski Knut Lavards väg Ystad Datum Författad av: Granskad av: Lisbet Neil Persson ÅF Infrastructure AB Jon Warnhag ÅF-Infrastructure AB ÅF-Infrastructure AB, Hallenborgsgata 4, Box 585, SE Malmö Tel VAT nr Org VAT nr SE Certifierat enligt SS-EN ISO 91 och ISO 141

2 Projekt nr: (11) Innehållsförteckning 1 UPPDRAG OCH SYFTE Beställare Bakgrund och syfte OMRÅDESBESKRIVNING Läge, ägarförhållanden Recipient och vattenintresse Skyddsobjekt MARK OCH GRUNDVATTENFÖRHÅLLANDEN Topografi Geologiska förhållanden Grundvattenförhållanden HISTORISK REDOGÖRELSE Anläggningens historia Tidigare undersökningar UTFÖRDA UNDERSÖKNINGAR Borrentreprenad Jämförvärden för riskbedömning Utförd undersökning FÖRORENINGARNAS OMFATTNING Jord Grundvatten UTVÄRDERING/RISKBEDÖMNING REKOMMENDATIONER/ÅTGÄRDSMÅL...11 Bilagor 1 Planskiss med provtagningspunkter 1.b Borrprofiler 2 Protokoll - Analyser 2.1a Sammanställning analyser markprover 3 Analysrapporter från ackrediterat laboratorium

3 Projekt nr: (11) Sammanfattning ÅF-Infrastructure AB har på uppdrag av Najdovski Invest AB utfört översiktlig miljöteknisk markundersökning på fastigheten Geijer 4 i Ystads kommun. På fastigheten har tidigare funnits en Norsk Hydro drivmedelsstation samt en livsmedelsbutik. Idag finns på fastigheten en bilverkstad, biluthyrningsföretag, restaurang, cafe och blomsterbutik. Provtagning utfördes Utanför byggnaderna togs prov med skruvborr monterad på borrbandvagn, Geotech 54D, i 5 provpunkter ner till ett djup av 7,5 meter. Inne i byggnaderna har provtagning skett i 3 provpunkter under betongplattan med skruvborr monterad på betonghåltagarnas utrustning, ner till ett djup av 1, 5 m. Jordprover uttogs generellt för varje halvmeter av jordprofilen som genomborrades. I vissa fall medförde det grova fyllnadsmaterialet att det var svårt att få upp tillräckligt med material med borren. Prov har då uttagits för varje meter. Proverna under betongplattan uttogs som samlingsprover. Totalt uttogs 51 jordprover. Då inget grundvatten påträffades installerades inga grundvattenrör. Av de uttagna jordproverna skickades 7 stycken in till ackrediterat laboratorium (Eurofins AB). 4 av proverna analyserades med avseende på alifater, aromater, BTEX (bensen, toluen, etylbensen och xylen), 3 prover analyserades därutöver även med avseende på PAH (polycykliska aromatiska kolväten). Ett prov analyserades även för MTBE (metyl-tertiär-butyleter) och två prov för metaller. Halter av bensen över Naturvårdsverkets riktvärden för mindre känslig markanvändning (MKM) har påträffats i prov 14ÅF3 (uttaget vid 3,5-4 m djup). Denna nivå är den samma som bensen kvarlämnades vid, på grund av rasrisk och närheten till Ystadvägen, i samband med att stationen avetablerades 29. Inga övriga halter av petroleumkolväten eller metaller har påträffats över Naturvårdsverkets riktvärden för känslig markanvändning (KM). I provpunkt 14ÅF3 7-7,6 har xylen och PAH påträffats i halter under riktvärden för KM. I fyllnadsmassorna har metaller påträffats i halter under riktvärdena. ÅF bedömer utifrån de resultat som framkommit från markundersökningen att de förhållanden som rådde vid schaktsaneringen 29 fortfarande föreligger, med en förorening av bensen i halter över MKM på ca 3,5-4 m djup i tidigare schaktbotten. Denna förorening är ej med dagens markanvändning miljömässigt motiverad att sanera. Ingen övrig förorening har påträffats på fastigheten. Resultatet av markundersökningen skall redovisas till tillsynsmyndigheten, vilket i detta fall är Ystad-Österlenregionens miljöförbund.

4 Projekt nr: (11) 1 Uppdrag och syfte 1.1 Beställare Arbetet är beställt av Najdovski Invest AB. 1.2 Bakgrund och syfte ÅF-Infrastructure AB (ÅF) har på uppdrag av Najdovski Invest AB utfört en miljöteknisk markundersökning på fastigheten Geijer 4 i Ystads kommun. På fastigheten har tidigare funnits en Norsk Hydro drivmedelsstation, som sanerades 29, i samband med att stationen avetablerades. Vid denna sanering kvarlämnades en begränsad mängd petroleumförorenad jord, med anledning av rasrisk och närhet till Ystadvägen. Syftet med undersökningen har varit att få klarhet i om föroreningshalterna har förändrats sedan avetableringen samt om det finns ytterligare områden med förorenad jord på fastigheten, som inte har omfattats av den föregående saneringen av drivmedelsanläggningen. ÅF:s organisation för detta projekt har varit följande: Uppdragsledare: Jon Warnhag Handläggare: Lisbet Neil Persson Rapporten beskriver hur arbetet utförts samt redovisar resultaten och utifrån dessa görs en förenklad riskbedömning som ligger till grund för förslag till eventuella fortsatta åtgärder på fastigheten. 2 OMRÅDESBESKRIVNING 2.1 Läge, ägarförhållanden Fastigheten Geijer 4 ligger i de centrala delarna av Ystad, se figur 1 nedan. Fastigheten ägs idag av Peter Kjellsson, som hyr ut lokalerna på fastigheten. Verksamheterna som bedrivs i lokalerna består idag av en bilverkstad, biluthyrning, pizzeria, café och blomsterbutik. I övrigt utgörs fastigheten av hårdgjorda körytor och parkeringsplatser. Angränsande fastigheter är bebyggda med flerbostadshus eller villor. Byggnaderna på fastigheten är anslutna till det kommunala vatten- och avloppsnätet.

5 Projekt nr: (11) Figur 1. Del av centrala Ystad med den aktuella fastigheten i markering. Publicerad med Lantmäteriet Medgivande R513251_ Recipient och vattenintresse Det finns inga kända dricksvattenbrunnar inom en radie på 25 m från fastigheten. Däremot finns ett flertal brunnar med varierande användningsområden i närheten. Mindre än hundra meter i sydvästlig riktning finns en brunn med okänd användning. Ytterligare en brunn med okänd användning finns ca 1 m rakt söder om fastigheten. Två brunnar med okänd användning finns även ca 1 m norr om fastigheten. Två brunnar för energiutvinning finns ca 15 väst om fastigheten. Ca 6 m söderut ligger Östersjökusten. 2.3 Skyddsobjekt Ca 2 m östnordöst om fastigheten finns en skola. Det förekommer inga skyddsvärda naturmiljöer direkt i fastighetens närhet. Ca 2,7 km österut ligger Norra Strandskogens naturreservat. Strax söder om det ligger Ystad Strandskog, som är av riksintresse för naturvården, naturreservat, Natura 2-område enligt artoch habitatdirektivet och omfattas av Skånes naturvårdsprogram. 1 km väster om fastigheten finns Marsvinsholmsområdet och 1 km norrut finns Bussjöområdet, som båda är riksintresse för naturvården. Ca 2 km västerut ligger Svårtåns mynning och nedre del som är en del av Skånes naturvårdsprogram. Centrala Ystad är klassat som riksintresse för kulturvården, men den aktuella fastigheten omfattas inte av detta. Fastigheten ligger dock i ett område som omfattas av länsstyrelsens kulturmiljöprogram för särskilt värdefulla kulturmiljöer.

6 Projekt nr: (11) 3 MARK- OCH GRUNDVATTENFÖRHÅLLANDEN 3.1 Topografi Den övergripande topografin i området har en svag lutning mot havet i söder. Fastigheten är belägen 13,4 m över havet. 3.2 Geologiska förhållanden Berggrunden på fastigheten består av sedimentärt berg enligt SGUs lokala berggrundskarta. Enligt SGUs jordartskarta utgörs det ytliga jordlagret i området av moränlera. Enligt tidigare utförda geotekniska undersökningar inom fastigheten utgörs de naturliga jordarterna av lermorän som överlagras av grus och sand. Vid schaktsanering utförd 29 påträffades fyllningsmassor bestående av grus och sand, med undre lager av lermorän. I de borrade brunnar som finns i närheten av fastigheten ligger berggrunden på mellan 2-3 m enligt SGUs brunnsarkiv. Figur 2. Bilden visar de jordarter som förekommer i de ytliga jordlagren på fastigheten (Källa: SGUs lokala jordartskarta). Den aktuella fastigheten markeras med röd cirkel. 3.3 Grundvattenförhållanden Vid den tidigare schaktsaneringen, som utfördes i samband med att stationen avetablerades, uppgick maximalt schaktdjup till 3,8 m. Inget grundvatten påträffades vid detta djup. Den huvudsakliga flödesriktningen kan antas vara mot recipienten, det vill säga Öresund, men störs säkerligen på ett flertal punkter av ledningsgravar, dräneringar kring byggnader, vägskärningar, järnvägen och övriga nedgrävda tekniska installationer. Enligt Skåne läns materialförsörjningskarta ligger fastigheten ovanför det dricksvattenskyddade Skånes Kalkstenar, en grundvattenförekomst i den sedimentära berggrunden. Uttagsmöjligheterna bedöms som höga, >6 l/h.

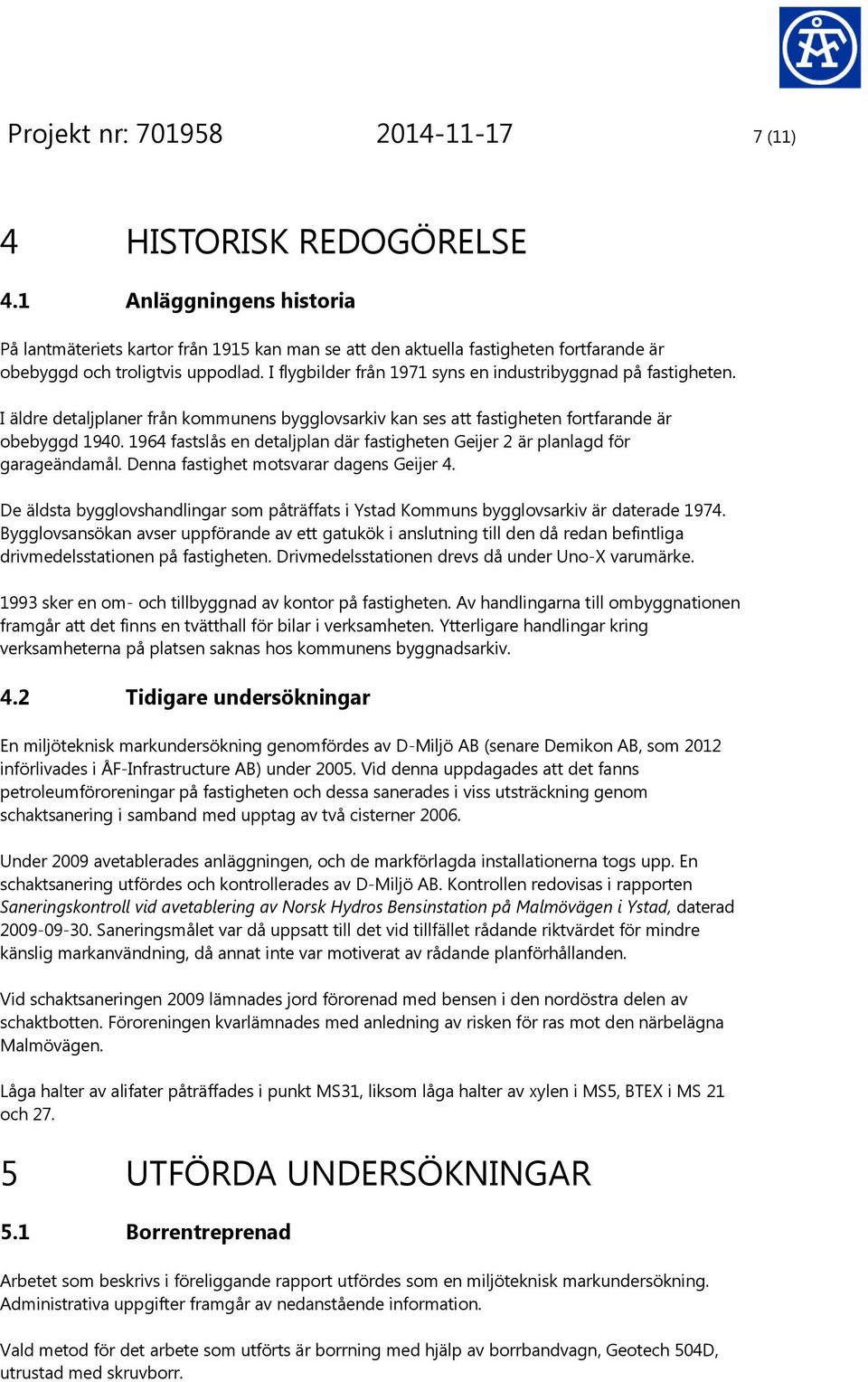

7 Projekt nr: (11) 4 HISTORISK REDOGÖRELSE 4.1 Anläggningens historia På lantmäteriets kartor från 1915 kan man se att den aktuella fastigheten fortfarande är obebyggd och troligtvis uppodlad. I flygbilder från 1971 syns en industribyggnad på fastigheten. I äldre detaljplaner från kommunens bygglovsarkiv kan ses att fastigheten fortfarande är obebyggd fastslås en detaljplan där fastigheten Geijer 2 är planlagd för garageändamål. Denna fastighet motsvarar dagens Geijer 4. De äldsta bygglovshandlingar som påträffats i Ystad Kommuns bygglovsarkiv är daterade Bygglovsansökan avser uppförande av ett gatukök i anslutning till den då redan befintliga drivmedelsstationen på fastigheten. Drivmedelsstationen drevs då under Uno-X varumärke sker en om- och tillbyggnad av kontor på fastigheten. Av handlingarna till ombyggnationen framgår att det finns en tvätthall för bilar i verksamheten. Ytterligare handlingar kring verksamheterna på platsen saknas hos kommunens byggnadsarkiv. 4.2 Tidigare undersökningar En miljöteknisk markundersökning genomfördes av D-Miljö AB (senare Demikon AB, som 212 införlivades i ÅF-Infrastructure AB) under 25. Vid denna uppdagades att det fanns petroleumföroreningar på fastigheten och dessa sanerades i viss utsträckning genom schaktsanering i samband med upptag av två cisterner 26. Under 29 avetablerades anläggningen, och de markförlagda installationerna togs upp. En schaktsanering utfördes och kontrollerades av D-Miljö AB. Kontrollen redovisas i rapporten Saneringskontroll vid avetablering av Norsk Hydros Bensinstation på Malmövägen i Ystad, daterad Saneringsmålet var då uppsatt till det vid tillfället rådande riktvärdet för mindre känslig markanvändning, då annat inte var motiverat av rådande planförhållanden. Vid schaktsaneringen 29 lämnades jord förorenad med bensen i den nordöstra delen av schaktbotten. Föroreningen kvarlämnades med anledning av risken för ras mot den närbelägna Malmövägen. Låga halter av alifater påträffades i punkt MS31, liksom låga halter av xylen i MS5, BTEX i MS 21 och UTFÖRDA UNDERSÖKNINGAR 5.1 Borrentreprenad Arbetet som beskrivs i föreliggande rapport utfördes som en miljöteknisk markundersökning. Administrativa uppgifter framgår av nedanstående information. Vald metod för det arbete som utförts är borrning med hjälp av borrbandvagn, Geotech 54D, utrustad med skruvborr.

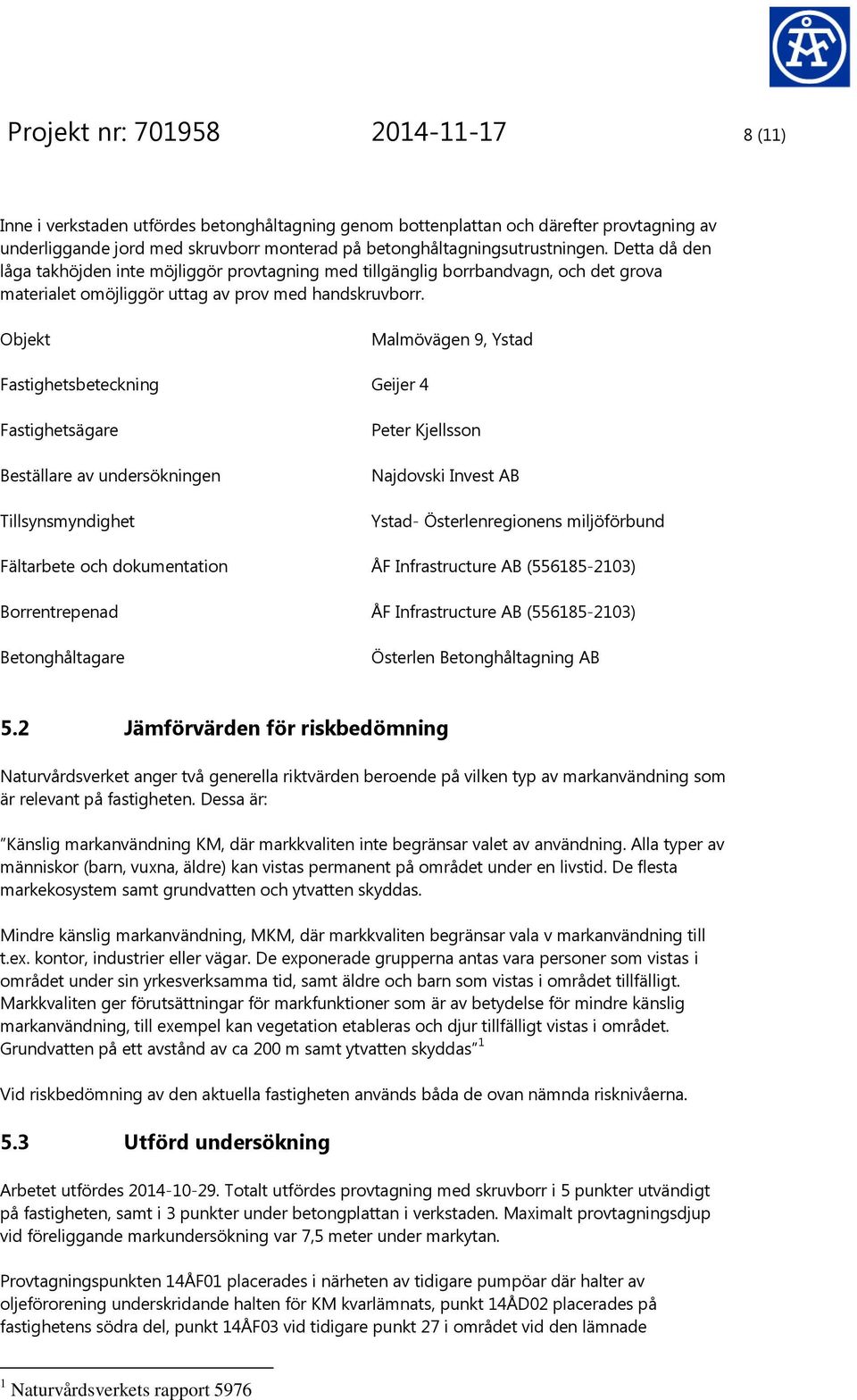

8 Projekt nr: (11) Inne i verkstaden utfördes betonghåltagning genom bottenplattan och därefter provtagning av underliggande jord med skruvborr monterad på betonghåltagningsutrustningen. Detta då den låga takhöjden inte möjliggör provtagning med tillgänglig borrbandvagn, och det grova materialet omöjliggör uttag av prov med handskruvborr. Objekt Malmövägen 9, Ystad Fastighetsbeteckning Geijer 4 Fastighetsägare Beställare av undersökningen Tillsynsmyndighet Peter Kjellsson Najdovski Invest AB Ystad- Österlenregionens miljöförbund Fältarbete och dokumentation ÅF Infrastructure AB ( ) Borrentrepenad ÅF Infrastructure AB ( ) Betonghåltagare Österlen Betonghåltagning AB 5.2 Jämförvärden för riskbedömning Naturvårdsverket anger två generella riktvärden beroende på vilken typ av markanvändning som är relevant på fastigheten. Dessa är: Känslig markanvändning KM, där markkvaliten inte begränsar valet av användning. Alla typer av människor (barn, vuxna, äldre) kan vistas permanent på området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. Mindre känslig markanvändning, MKM, där markkvaliten begränsar vala v markanvändning till t.ex. kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid, samt äldre och barn som vistas i området tillfälligt. Markkvaliten ger förutsättningar för markfunktioner som är av betydelse för mindre känslig markanvändning, till exempel kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av ca 2 m samt ytvatten skyddas 1 Vid riskbedömning av den aktuella fastigheten används båda de ovan nämnda risknivåerna. 5.3 Utförd undersökning Arbetet utfördes Totalt utfördes provtagning med skruvborr i 5 punkter utvändigt på fastigheten, samt i 3 punkter under betongplattan i verkstaden. Maximalt provtagningsdjup vid föreliggande markundersökning var 7,5 meter under markytan. Provtagningspunkten 14ÅF1 placerades i närheten av tidigare pumpöar där halter av oljeförorening underskridande halten för KM kvarlämnats, punkt 14ÅD2 placerades på fastighetens södra del, punkt 14ÅF3 vid tidigare punkt 27 i området vid den lämnade 1 Naturvårdsverkets rapport 5976

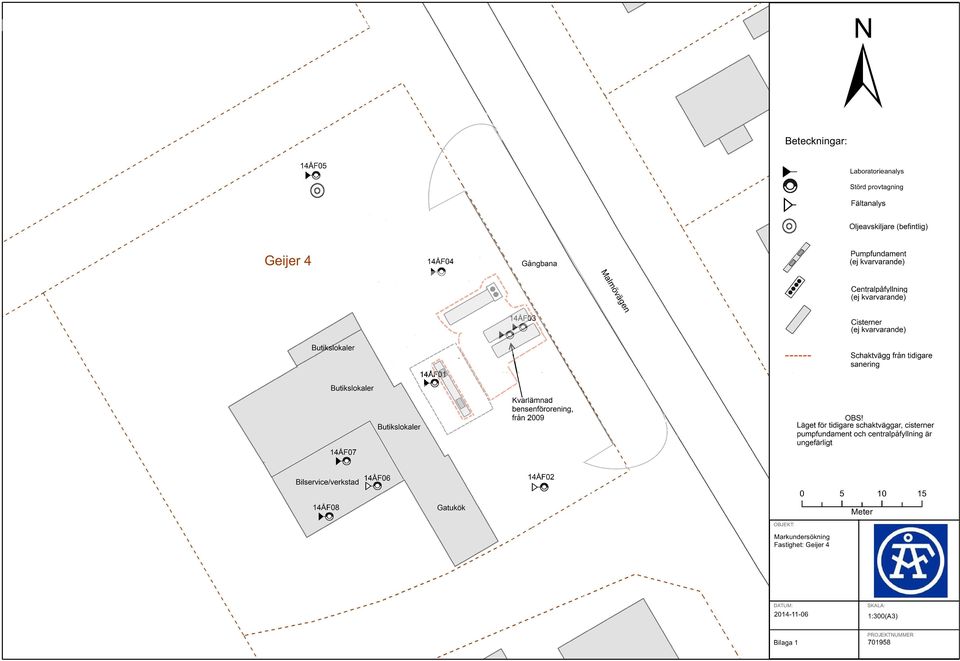

9 Projekt nr: (11) föroreningen i schaktbotten, 14ÅF4 placerades norr om schaktgropen och 14ÅF5 vid oljeavskiljaren. Punkt 14ÅF6 och 14ÅF8 placerades vid spillrännor inne i verkstaden, medan 14ÅF7 placerades vid en golvbrunn i verkstaden. Se Bilaga 1 för provpunkternas lokalisering. Målet för provtagningen var att jordprover skulle tas ut för varje halvmeter av jordprofilen som genomborrades. På grund av att fyllnadsmaterialet innehöll större stenar som skrapade bort materialet från borren när denna togs upp (se figur 3) var det i vissa fall svårt att få upp tillräcklig provmängd. Prov togs då istället ut för varje meter i jordprofilen. Figur 3. I vissa provpunkter kom mycket lite material med skruvborren upp. Samlingsprov togs då för varje meter istället för en halvmeter. Figur 4. Vid borrning under betongplattan användes håltagningsfirmans borr, provet blir då inte en ordnad pelare och uttas därför som samlingsprov. Vid provtagning under betongplattan användes håltagningsfirmans skruvborr, vilket medför att provet ej fås som en pelare med jord som följer jordprofilen, istället blandas jord från hela det borrade intervallet. Därför uttogs dessa prov istället som samlingsprov för hela det genomborrade intervallet. Alla prover uttogs som dubbelprover, dels i gastät påse för fältanalys med fotojonisationsdetektor (PID), och dels i gastät glasburk för analys på laboratorium. Proverna förvarades svalt i gastäta kärl. Av totalt 54 uttagna jordprover skickades 7 stycken (14Å1 3,5-4 m; 14Å3 3,5-4 m; 14Å3 7-7,5 m; 14Å4 2,5-3 m; 14ÅF5 1-2 m; 14ÅF7 -,2 samt 14ÅF8-1 m) till analys på ackrediterat laboratorium (Eurofins). Prov 14Å1 3,5-4 m; 14Å3 7-7,5 m och 14ÅF8-1 m analyserades avseende BTEX, alifater, aromater och PAH, varav 14Å1 3,5-4 m även analyserades för MTBE och 14ÅF8-1 även analyserades avseende metaller. Prov 14Å3 3,5-4 m; 14Å4 2,5-3 m; 14ÅF5 1-2 m; 14ÅF7 -,2 analyserades avseende BTEX, alifater och aromater, varav 14Å4 2,5-3 m även analyserades avseende metall. Samtliga jordprover analyserades med PID-instrument vilket indikerar om det finns lättflyktiga kolväten i jordprovet. Metoden används som beslutsunderlag för att avgöra vilka prover som är

10 Projekt nr: (11) relevanta att skicka in till ackrediterat laboratorium för analys. Under arbetet fördes kontinuerligt borrprotokoll över lagerföljd samt eventuella avvikande färg och luktindikationer. Inget grundvatten påträffades vid borrningen, varför inga grundvattenrör installerades. Borrning gick på grund av markens beskaffenhet inte att genomföra till ett större djup än 6-7,5 m. 6 FÖRORENINGARNAS OMFATTNING 6.1 Jord Av totalt 54 uttagna jordprover skickades 7 stycken in till ackrediterat laboratorium för analys. Resultatet redovisas i Bilaga 2.1a. I samtliga provpunkter gav PID-instrumentet mycket låga utslag av flyktiga organiska ämnen, med undantag för provpunkt 14ÅF3 3,5-4 m, vilket är där förorening kvarlämnats sedan tidigare. Mycket höga utslag ges också i provpunkt 14ÅF3 7-7,5 m. Halter av bensen över riktvärdet för mindre känslig markanvändning (MKM) har påträffats i prov 14ÅF3 3,5-4 m, det vill säga i botten på det gamla schaktet där förorening lämnades vid föregående sanering. Den uppmätta halten anges till 3,6 mg/kg TS att jämföra mot Naturvårdsverkets riktvärde på,4 mg/kg TS för MKM. Inga övriga halter av petroleumkolväten eller metaller har påträffats i halter över riktvärdet för känslig markanvändning (KM). I provpunkt 14ÅF3 7-7,6 (där höga halter uppmättes med PIDinstrument) har xylen och PAH påträffats i halterna,16 mg/l mg/kg TS respektive,271 mg/kg TS, att jämföra mot riktvärdena för KM på 1 mg/kg TS (torrsubstans) respektive 3 mg/kg TS. I de prov som analyserades för metaller (prov 14Å4 2,5-3 och 14ÅF8-1 m) har metaller påträffats i halter understigande riktvärden för KM. Halterna är i nivå med naturliga bakgrundshalter. 6.2 Grundvatten Inget grundvatten påträffades vid undersökningen, varför inga grundvattenprov har uttagits. Begränsade mängder vatten påträffades i provpunkt 14ÅF3 vid 4 m djup, troligen vatten som samlats i fyllningsmassorna från det förra schaktet. 7 UTVÄRDERING Redovisade resultat visar på halter av bensen som överstiger riktvärden för mindre känslig markanvändning i prov 14ÅF3 3,5-4. Halten överensstämmer med halten som noterades vid schaktkontrollen 29 i de kvarvarande massorna ut mot vägen, vilken uppgick till 3,4 mg bensen/kg TS. Baserat på antagandet att föroreningens horisontella utbredning är begränsad till området under de tidigare cisternerna uppgår det område som har en förekomst av bensen över riktvärdet för MKM till ca 3x7,5 m.

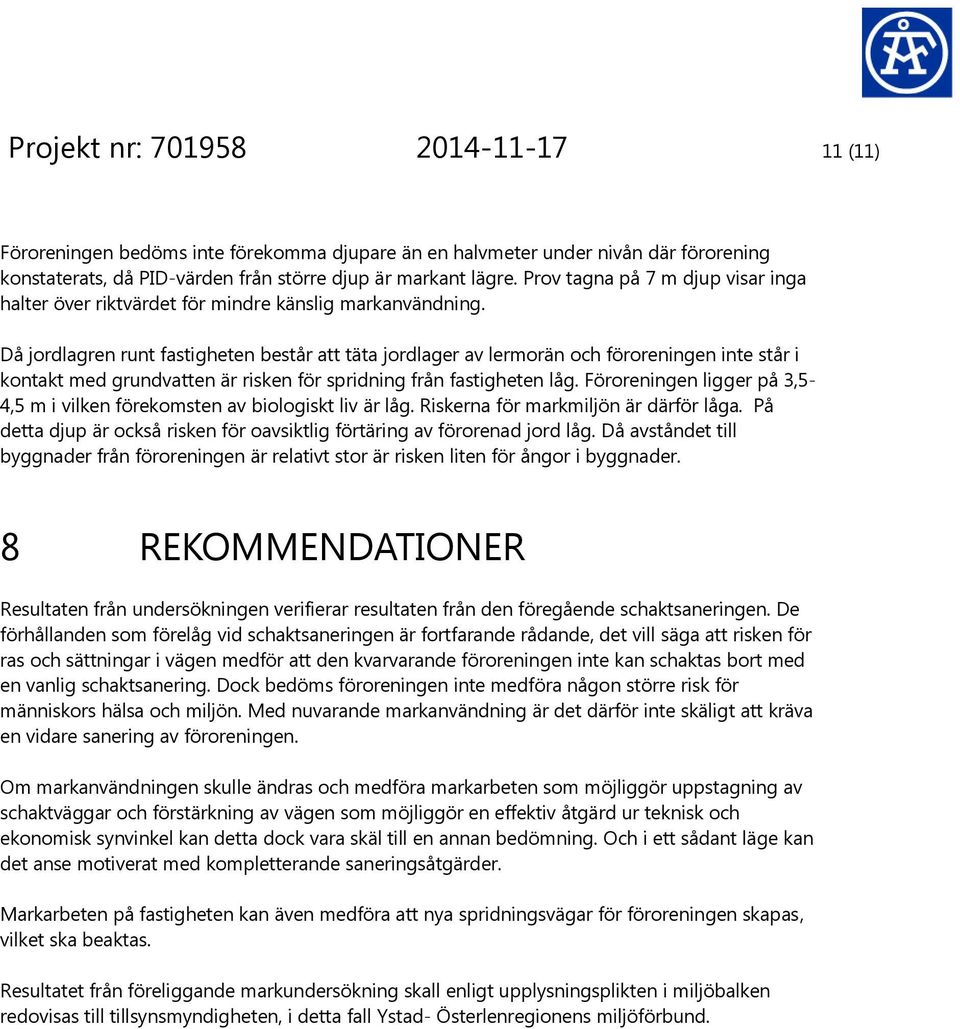

11 Projekt nr: (11) Föroreningen bedöms inte förekomma djupare än en halvmeter under nivån där förorening konstaterats, då PID-värden från större djup är markant lägre. Prov tagna på 7 m djup visar inga halter över riktvärdet för mindre känslig markanvändning. Då jordlagren runt fastigheten består att täta jordlager av lermorän och föroreningen inte står i kontakt med grundvatten är risken för spridning från fastigheten låg. Föroreningen ligger på 3,5-4,5 m i vilken förekomsten av biologiskt liv är låg. Riskerna för markmiljön är därför låga. På detta djup är också risken för oavsiktlig förtäring av förorenad jord låg. Då avståndet till byggnader från föroreningen är relativt stor är risken liten för ångor i byggnader. 8 REKOMMENDATIONER Resultaten från undersökningen verifierar resultaten från den föregående schaktsaneringen. De förhållanden som förelåg vid schaktsaneringen är fortfarande rådande, det vill säga att risken för ras och sättningar i vägen medför att den kvarvarande föroreningen inte kan schaktas bort med en vanlig schaktsanering. Dock bedöms föroreningen inte medföra någon större risk för människors hälsa och miljön. Med nuvarande markanvändning är det därför inte skäligt att kräva en vidare sanering av föroreningen. Om markanvändningen skulle ändras och medföra markarbeten som möjliggör uppstagning av schaktväggar och förstärkning av vägen som möjliggör en effektiv åtgärd ur teknisk och ekonomisk synvinkel kan detta dock vara skäl till en annan bedömning. Och i ett sådant läge kan det anse motiverat med kompletterande saneringsåtgärder. Markarbeten på fastigheten kan även medföra att nya spridningsvägar för föroreningen skapas, vilket ska beaktas. Resultatet från föreliggande markundersökning skall enligt upplysningsplikten i miljöbalken redovisas till tillsynsmyndigheten, i detta fall Ystad- Österlenregionens miljöförbund.

12

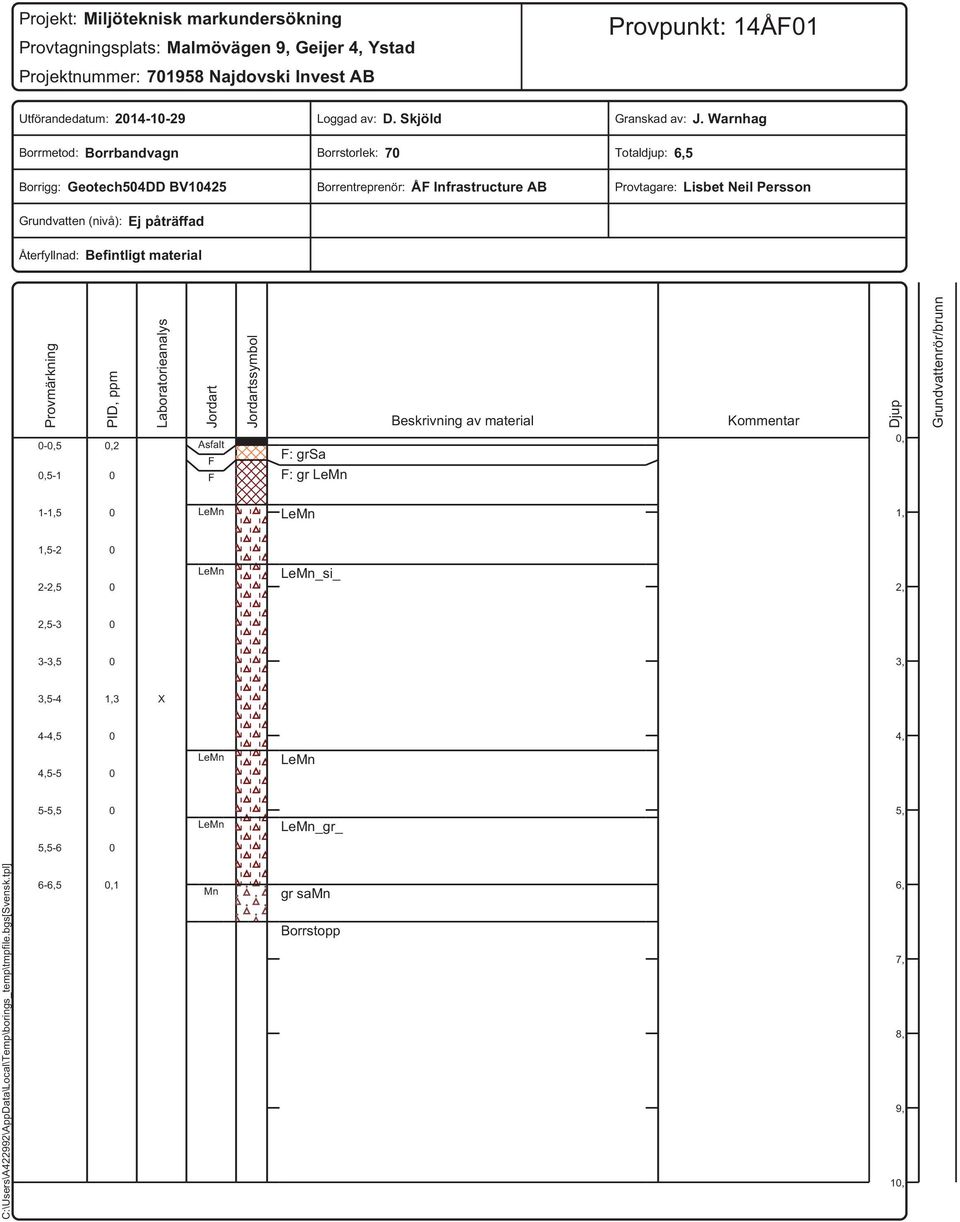

13 Projekt: Miljöteknisk markundersökning Provtagningsplats: Malmövägen 9, Geijer 4, Ystad Projektnummer: Najdovski Invest AB Provpunkt: 14ÅF1 Utförandedatum: Borrmetod: Borrbandvagn Borrigg: Geotech54DD BV1425 Grundvatten (nivå): Ej påträffad Loggad av: D. Skjöld Borrstorlek: 7 Borrentreprenör: ÅF Infrastructure AB Granskad av: J. Warnhag Totaldjup: 6,5 Provtagare: Lisbet Neil Persson Återfyllnad: Befintligt material Provmärkning -,5,5-1 PID, ppm,2 Laboratorieanalys Jordart Asfalt F F Jordartssymbol F: grsa F: gr Beskrivning av material Kommentar Djup, Grundvattenrör/brunn 1-1,5 1, 1, ,5 _si_ 2, 2, ,5 3, 3,5-4 1,3 X 4-4,5 4, 4, ,5 _gr_ 5, 5,5-6 C:\Users\A422992\AppData\Local\Temp\borings_temp\tmpfile.bgs[Svensk.tpl] 6-6,5,1 Mn gr samn Borrstopp 6, 7, 8, 9, 1,

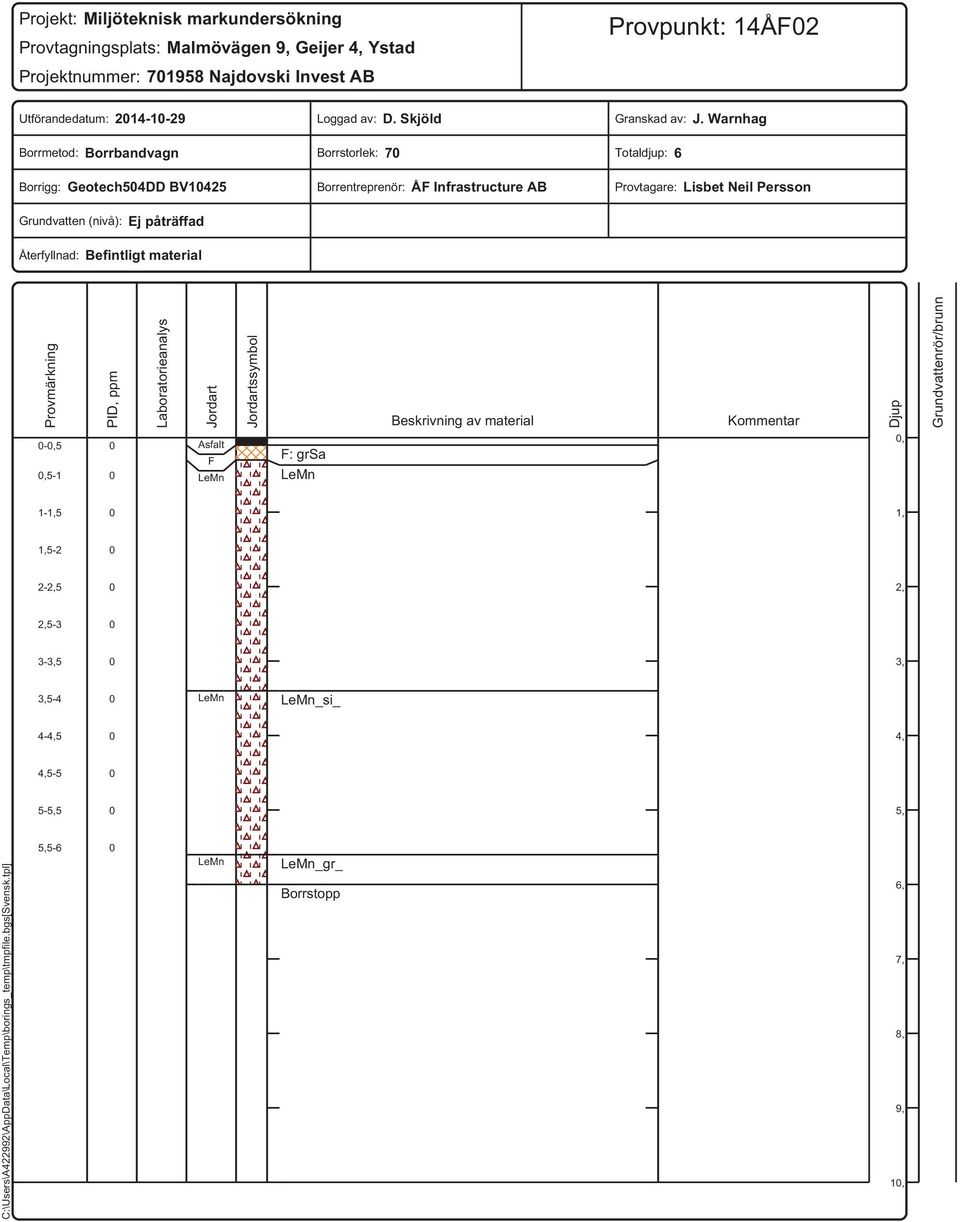

14 Projekt: Miljöteknisk markundersökning Provtagningsplats: Malmövägen 9, Geijer 4, Ystad Projektnummer: Najdovski Invest AB Provpunkt: 14ÅF2 Utförandedatum: Borrmetod: Borrbandvagn Borrigg: Geotech54DD BV1425 Grundvatten (nivå): Ej påträffad Loggad av: D. Skjöld Borrstorlek: 7 Borrentreprenör: ÅF Infrastructure AB Granskad av: J. Warnhag Totaldjup: 6 Provtagare: Lisbet Neil Persson Återfyllnad: Befintligt material Provmärkning -,5,5-1 PID, ppm Laboratorieanalys Jordart Asfalt F Jordartssymbol F: grsa Beskrivning av material Kommentar Djup, Grundvattenrör/brunn 1-1,5 1, 1, ,5 2, 2, ,5 3, 3,5-4 _si_ 4-4,5 4, 4, ,5 5, C:\Users\A422992\AppData\Local\Temp\borings_temp\tmpfile.bgs[Svensk.tpl] 5,5-6 _gr_ Borrstopp 6, 7, 8, 9, 1,
