produkt Kondenserande gaspanna WTC-GB 90 till 1200 kw Effekt i kompakt format Information om kondenserande gaspannor

Transkript

1 produkt Information om kondenserande gaspannor Kondenserande gaspanna WTC-GB 90 till 1200 kw Effekt i kompakt format

2 Det är hela lösningen som räknas Kondenserande gaspanna WTC-GB med hydrauliska komponenter (utan isolering) Den golvstående kondenserande gaspannan Weishaupt Thermo Condens WTC-GB är särskilt framtagen för värmeförsörjning i större byggnader. Förutom dess höga effektivitet och funktion - alitet, utmärker den sig med sin kompakta form och enkla design. Tillsammans med väl beprövade regler- och hydraulikkompon - enter som noggrant har testats med varandra, liksom ett brett spektrum av avgastillbehör, erbjuder Weishaupt en konsekvent systemlösning. Alla delar är kompatibla med varandra och allt kommer från Weishaupt en princip som resulterar i följande: fördelar för fastighetsskötaren, som kan förlita sig på maximal säkerhet och funktionalitet, fördelar för installatörer och konsulter vilka, tack vare det omfattande systemutbudet, hittar all samlad kompetens hos en och samma tillverkare. WTC-GB 90 WTC-GB 120 WTC-GB 170 WTC-GB 210 WTC-GB 250 WTC-GB ,2 till 90,0 kw 25,0 till 121,9 kw 29,4 till 170,0 kw 47,9 till 210,0 kw 52,3 till 251,0 kw 57,7 till 290,0 kw Pannpanel med manöverenhet 2

3 3

4 Kompromisslös kvalitet in i minsta detalj Detaljerad närbild på värmeväxlaren med en optimerad ytstruktur Premix-strålbrännare tillverkad av en metallegering som tål höga påfrestningar Perfektion och kvalitet är två begrepp som utgör en helhet för Weishaupt. Förutom produkternas funktionssäkerhet, tillförlitlighet och långa livslängd räknas även vår serv ice och våra medarbetare in i detta. Gaspannor från Weishaupt är rustade för framtiden. Hög värmekomfort, låga emissioner Gaspannan WTC-GB uppfyller inte bara kraven på en god värmeförsörj - ning, utan ser även lika tillförlitligt till att alla relevanta krav på emissions gräns - värd en uppfylls. Detta visar sig fungera lika bra i praktiken som i forsknings - labbet. Värmeväxlaren Kärnan i gaspannan WTC-GB är värme växlaren i aluminium. Materialet Al/Si uppvisar en erkänt hög åldrings - beständighet, det har visat sig vara en enastående värmeledare och passar följ aktligen alldeles utmärkt att använd - as i Weishaupts pannsystem. Tack vare ett särskilt gjutningsförfarande får värme växlaren för WTC-GB hög ef fekt - iva konturer för värmeöverföring, vilka sörjer för en ypperlig omvandling av till - förd energi till värme. Kompromisslös kvalitet En betydande förutsättning för värmeväxlarens kontinuerliga funktionsduglighet är dess homogena materialegenskaper. Därför tillverkar Weishaupt även på bygg nads delarna, såsom kondensat - behållaren och fram- och returledningssamlaren, konsekvent i aluminium. Premix-strålbrännare Den innovativa strålbrännaren för WTC-GB tillverkas av en metallegering som tål en termiskt hög belastning. Strålbrännaren är en garanti för den opti mala förbränningen av den homogent blandade luftgasblandningen. Dessutom ger dess cylinderform och dess särskilda vävliknande ytstruktur extra låga emissioner av skadliga ämnen. Förbränn ingen övervakas ständ igt med en joniseringselektrod. Brännaren im pon erar med en exeption - ellt bra och enkel tillgänglighet, vilket underlättar vid olika servicearbeten på pannan. 109 %* nominell verkningsgrad Den perfekta avstämningen mellan värme växlare, brännare och reglering är grunden för den högeffektiva värme - pro duktionen, där reglerområdet för t.ex. WTC-GB 170 uppgår till ca 1:6 vid en fram- resp. returledningstemperatur på 50/30 C. Gaspannor från Weishaupt har en nominell verkningsgrad på mer än 109 %*, vilket gör att de hör till det absoluta toppskiktet bland marknadens olika gaspannor. Extra tillbehör utan pristillägg Den integrerade ljuddämparen för WTC-GB (för panneffekter från 90 till 210 kw) som ingår i standardutför - andet, tillåter endast minimala drift- och startljud och sörjer för en ökad värme - komfort. Till standardutrustningen hör även ett speciellt vattenlås för uppsamling och avledande av kondensat från värmeväxlaren och avgasledningarna. * H i = 109,3 % / H s = 98,5 vid WTC-GB 170 4

5 Panndisplay Manöverenhet Framledningssamlare med luftavskiljare Värmeväxlare i aluminium/kisellegering Förblandningsbrännare Weishaupt Condensmanager Elektrisk anslutningsbox Weishaupt Thermo Condens WTC-GB 120 5

6 Driftsäkerhet Tryckvakter för avgas och luft sörjer för en säkrare drift Systemsäkerhet och en tillförlitlig värme försörjning är högsta prioritet för Weishaupt. Därför har WTC-GB försetts med en förstklassig säkerhetsutrustning. Varje gaspanna för - inställs och varmprovas redan i fabr iken. Förutom att testa pannans täthet och förbränningskvalitet kont rolleras även dess syst em - säker het och funktionalitet. Dynamisk systemövervakning som standard Regulatorn övervakar värmehushåll - ning en genom givare placerade i framoch returledningsamlarna samt i avgas - styrningen. Pannan skyddas därmed från en oönskad temperaturhöjning. Som standard ingår även en vatten - bristsäkring. Avgastryckövervakning som standard Om avgasmotståndet stiger otillåtet en gång på grund av extern påverkan stängs pannan av. Därmed ser anord - ningen på ett säkert sätt till att avgaser inte strömmar ut via vattenlåset. Gastryckvakt som standard Den integrerade gastryckvakten startar om pannan automatiskt då gastill - förseln avbryts en gång. Det borgar för en kontinuerligt hög värme komfort, även vid de tillfällen då fastighetsskötaren inte alltid finns tillgänglig. Förebyggande åtgärder mot EMC-påverkan Hög- och lågspänningsledningarna är alltid separat dragna i WTC-GB. Den konsekventa uppdelningen av ledning - arna är en viktig förebyggande åtgärd mot eventuella elektromagnetiska stör - ningar. Diagnossystem som standard Weishaupts diagnossystem är ett o um - bär ligt hjälpmedel för en servicetekn - iker. Vid eventuella störningar i värme pro dukt ionen möjliggör den elektroniska registreringen att orsaken till störning en kan fastställas korrekt. På så sätt kan felinställningar i regulatorn snabbt identifieras och korrigeras. Diagnossystemet bidrar väsentligt till minskade kostnader och många nöjda kunder. 6

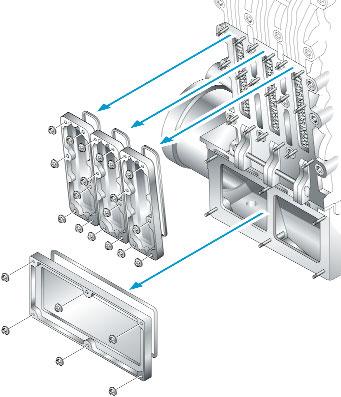

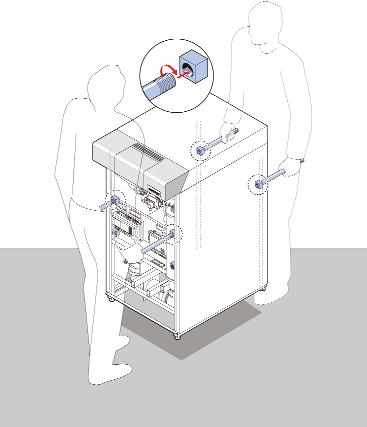

7 Montagesäkerhet Praktiska bärverktyg underlättar då pannan skall lyftas och transporteras Den serietillverkade stödkonsolen ger en enkel montering av avgaskanalen (WTC-GB ) Värmeväxlaren kan enkelt nås via flera stora inspektionsöppningar, vilket underlättar vid service Våra ingenjörers önskan var att skapa en panna med professinella förutsättningar för montörer och servicetekniker. Därför skiljer sig konstruktionen av WTC-GB väsentligt från andra produkter. Installationsvänlig konstruktion Den kondenserande gaspannan lever - eras färdig för installation till anlägg - ning en. På grund av sin låga vikt och sitt kompakta format är den enkel att transportera. Transportmuffar På pannramen finns fastsvetsade transportmuffar för bärverktygen, som underlättar då pannan skall ställas på plats och då den måste bäras uppför trappor. Lättillgänglighet Anslutningarna för gas, hydraulik, kondensat och avgas är alla samlade på pannans baksida. De är mycket lätt - åtkomligt och montagevänligt plac er - ade för serviceteknikern. Avgasanslutning Tack vare den serietillverkade stödkonsolen för avgasledningen behövs inga ytterligare fästpunkter i pannrummet. Därmed är det mycket enkelt att koppla ihop panna och avgassystem med var - andra. Inspektionsöppningar De lättåtkomliga inspektionsöppning - arna i värmeväxlaren och vid kondensatbehållaren gör det enkelt att inspektera samt rengöra pannan vid behov. Reglerutrustning som standard I den omfångsrika standardutrust ning - en ingår bland annat gränssnitt för upp - koppling mot byggnadsautomation, flex ibelt instickbara in- och ut gång ar för styrning av pumpar, ventiler, av gas spjäll o.s.v. Dessutom ingår även en styrning av en hydraulisk växel utan pristillägg. 7

8 Systemteknik från en och samma tillverkare Weishaupts systemteknik för avgasstyrning och anläggningshydraulik Systemdelning för enskilda pannor och kaskadanläggningar I Weishaupts sortiment ingår både anläggningens grundläggande delar, såsom gaspanna och ac - kumulator, och nöd vändiga kom - ponenter för en efter kopp lad hydr aulik och avgasstyrning. Denna mångfald av separata komponenter har inte enbart utvecklats utifrån sina respektive an vänd nings - områden; de är huvudsakligen utvecklade som en del i ett gemen samt, större system, där alla delar är samordnade och fungerar tillsammans med varandra. Hydrauliska komponenter Weishaupts hydrauliska komponenter är de funktionella anslutningsdelarna mellan gaspannan och den efterkopplade anläggningshydrauliken. De är universalt användbara och täcker alla krav. Alla komponenter är noggrant utvalda. De har genomgått praktiska tester och är av högsta kvalitet. Komponentgrupp - erna är redan förmonterade och deras funktioner och täthet har kontrollerats i fabrik. Systemdelning För att skydda värmepannan från att ta in magnetitavlagringar och annan smuts från värmekretsen, finns en system delning som säkert skydd. Lika - så gör systemdelningen det enklare att följa den föreskrivna vattenkvaliteten enligt VDI 2035, eftersom volymen i pannkretsen är så liten. Energisparpump som standard Basanslutningsgrupper såväl som värme krets grupper är utrustade med högeffektiva pumpar. Värmeisolering enligt EnEV-standard Alla fördelare, växlar, Twinbloc och pump- respektive blandningsgrupper har ett särskilt skydd mot värmestrålning. Isoleringen uppfyller de stränga kraven i EnEv-standarden (den tyska energinormstandarden). Avgassystemet WAL-PP Avgasledningar i syntetiskt material har visat sig vara alldeles utmärkta till - samm ans med kondenserande gas - pannor. Weishaupt använder sig därför av ett särskilt halvgenomskinligt materi - al. Rör och formstycken i plast väger inte mycket och är därför enkla att hantera. Montören kan visuellt kontrollera den exakta passform en för tätningarna och på så sätt und vika onödigt felmontage, vilket annars skulle kunnat leda till framtida driftstörningar. 8

9 Kaskadanläggning för större tekniska och ekonomiska fördelar De krav som ställs på värme för sörj - ningen står i direkt relation till bygg - nads storleken; ju större byggnad desto större krav. Det är inte ovanligt att en period med höga värmekrav snabbt kan övergå i en fas med ett lågt värmebehov, t.ex. i skolor eller i kombinerade kontorsoch bostadshus. Utmaningen som detta innebär för en värme an lägg - ning är ingen match för Weishaupts flerpanneanläggningar. Stort moduleringsområde, hög energibesparing En enskild kondenserande gaspanna från Weishaupt besitter redan i sig själv ett imponerande moduleringsområde. Genom att kaskadkoppla flera pannor i en och samma anläggning kan dock ett ännu större modul er ings område uppnås. Exempelvis kan fyra stycken WTC- GB på 300 kw vardera ge ett mod ul er - ingsområde från 58 kw ända upp till 1200 kw. Det är just på grund av detta stora ef - fekt område som just exakt den värme - mängd som behövs för stunden alltid kan finnas tillgänglig, vilket effektiv - iserar energiförbrukningen och reduc - erar utsläppsmängden avsevärt. Driftsäkerhet Om en gaspanna i Weishaupts kaskadanläggning skulle stanna under drift fortsätter de övriga pannorna att upprätthålla värme försörjningen, vilket maximerar drift säkerheten. Kaskadprocessor Flerpanneanläggningen regleras och styrs av en kaskadprocessor. Den styr det systematiska driftsättet och ser till att alla pannor håller i stort sett ident - iska gångtider, vilket ger ideala förutsättningar för en lång och trygg drift. Kaskadprocessorn ser även till att alla pannor som är i drift alltid körs med samma moduleringsgrad. Weishaupt Systemtechnik für Kaskaden mit zwei bis vier WTC-GB Den interna kommunikationen mellan samtliga pannstyrningar, manöver en - heter och tilläggsmoduler sker via en ebus-anslutning. Menystrukturerna i kaskadprocessorn, manöverenheten och pannstyrningen är identisk för att handhavandet skall vara så enkelt och säkert som möjligt. Hydraulik- och avgastillbehör från Weishaupt en komplett lösning Med sitt omfattande sortiment är Weishaupt även en kompetent lever - antör av avgasanläggningar och hydr - aul iksystem. Särskilda fram- och returlednings saml - are med påbyggd hudraulisk växel eller systemdelning har utvecklats för den hydrauliska förbindningen i flerpanneanläggningen. För att dessa samlare skall kunna anslutas, finns basanslutningsgrupper utrustade med energi - sparpumpar och Genibusmoduler för varvtalsregleringen. Dessutom finns ett stort urval av fördelare samt pump- och blandningsgrupper på upp till DN 50 bland systemtillbehören. Avgaskaskad I ett och samma pannrum kan upp till fyra kondens erande gaspannor kopplas ihop med varandra på avgassidan. Varje panna har en egen elektriskt driven ventil som säkerställer att avgasen uteslutande leds via de därför monterade avgasledningarna. 9

10 Det modulbaserade reglersystemet WCM ebus Manöverenhet WCM-FS Varmvattenberedare Värmekrets 1 (tillval) Manöverenhet WCM-FS Tilläggsmodul WCM-EM Upp till 7 värmekretsar (tillval) Kaskadprocessor WCM-KA Kaskad med upp till 4 pannor (tillval) Solfångarregulator WCM-Sol Solfångar - anläggning Reglersystemet WCM är uppbyggt av moduler Weishaupt Condens Manager (WCM) är ett reglersystem som tagits fram speciellt för kondenserande gas - system och är uppbyggt med en plattformsstruktur. Systemets olika moduler kan användas helt utifrån respektive behov för reglering av flera olika värmekretsar, varmvattenberedare o.s.v. Ett modulbaserat system Regler systemet WCM innebär flera fördelar för både slutkunden och värme - installatören. Ett noggrant förarbete görs redan vid planeringsstadiet av anläggningen. På så sätt används endast komponenter anpassade för det aktuella projektet. Tack vare de stora kombinat - ionsmöjligheterna är systemet mycket flexibelt och har intressanta kostnads - fördelar eftersom reglerutrustning som inte behövs kan undvikas. Varje användningsområde har en egen, särskilt anpassad modul som kommunicerar med övriga moduler via ebus, vilket ger en behovsanpassad och komfortabel värmeförsörjning: WCM-CPU WCM-CPU är centralenheten som styr förbränningen och kontrollerar säker - heten. Dess diagnostikfunktion möjliggör att eventuella störningsorsaker snabbt kan identifieras. Som standard ingår dessutom följande: Tre utgångar för styrning av pumpar, spjäll etc. Två ingångar som kan användas efter eget önskemål, t.ex. för en spärr på värmepannan eller reglering av speci - al temperaturnivåer. En växelreglering för att öka värmeanläggningens effektivitet. En ingång på 4-20 ma, alternativt 2-10 Volt, för temperaturstyrning av värme pannan med ett överordnat styr - syst em. WCM-FS Manöverenheten kan antingen mont - eras vid pannan eller i bostaden. Det enkla och intuitiva handhavandet med funktionsknapparna underlättas i och med den stora och upplysta displayen. WCM-EM I en värmeanläggning finns det plats för upp till sju stycken tilläggsmoduler. De reglerar en extra värmekrets eller ac - kumul ator vardera. WCM-Sol En solfångaranläggning kan enkelt kopplas in i värmesystemet med solfångarregulatorn. Kontroll av mätvärden och ändringar av solfångarparametrar sker via manöverenheten WCM-FS. 10

11 Kommunikationsmodul WCM-COM home: en säker uppkoppling för din värme Internet ebus LAN WCM-COM 1.0 home Router Server Direktanslutning LAN / WLAN Anslutning Router Internet Anslutning Router Internet Server Weishaupt kondenserande gaspanna WTC-GB med reglersystem WCM PC/Mac med webbläsare Smart mobil med Android eller ios med app Systemstruktur WCM-COM home fungerar som värme anläggningens gränssnitt mot internetroutern. Det gör att man kan kommunicera med värmestyrningen både inom det egna hemnätverket och mobilt. Mobilappen Med appen Weishaupt värmestyrning kan vi nu erbjuda möjligheten att enkelt styra värmeanläggningen via en smart mobiltelefon eller läsplatta. Viktiga funktioner i värmeregleringen, t.ex. att ändra börtemperaturen för uppvärmning och varmvatten eller att ändra de tidsinställda programmeringarna, kan nu göras oavsett var man befinner sig. Om solfångaranläggningen även styrs via värmeregleringen, kan information om kollektortemperatur, aktuell effekt samt, med hjälp av stapeldiagram, förbrukad solenergi för de senaste fjorton dagarna respektive de senaste tre åren visas. Appen är kostnadsfri och finns tillgänglig för Android- och ios-enheter i både Google Play och App Store. Finns det redan ett fast bredbands - abonnemang i hemmet respektive för mobilen tillkommer inga extra löpande kostnader. Hög säkerhet Anslutningen till servern sker via en TLS-kryptering, vilket sörjer för en hög datasäkerhet. Den personliga integriteten skyddas också, eftersom inga personliga data sparas. Flexibla åtkomstmöjligheter Flera personer kan ha tillgång till en värmeanläggning via sina smarta mobiltelefoner, samtidigt som flera värmeanläggningar kan styras från en och samma mobil. Ytterligare användningsområden WCM-COM är mer än bara ett LANgränssnitt för routern. Med en vanlig webbläsare kan man inom sitt hemnätverk få åtkomst till webbsidor som finns sparade i WCM-COM. Det gör att i stort sett alla parametrar i regl er - systemet kan visas och ändras. Det är till och med möjligt att få fram register och en grafisk framställning över temp - er at ur för lopp över en längre tidsperiod: ett idealiskt verktyg för en riktad opt im - ering av värmeanläggningen. I händelse av en störning kan ett informationsmejl skickas till valfria mejladresser, t.ex. direkt till värmeinstallatören. 11

12 För det stora värmebehovet: Weishaupt solfångarsystem WTS-F2 Kompensatorer utjämnar mellan temperatur - beroende materialtöjningar Strategi med ett enda verktyg för ett säkert och snabbt montage Stabila aluminiumprofiler håller kollektorerna ordentligt på plats Den nyutvecklade generationen solfångare, WTS-F2, kompletterar Weishaupts systemutbud för stora solfångarytor. För det stora värmebehovet Typserien WTS-F2 passar perfekt för objekt med ett högre varmvattenbehov, som t.ex. hotell, idrottsanläggningar, flerfamiljshus, ålderdomshem etc. samt att användas som värmeunderstöd. Fördelar med enkelt montage De integrerade hydrauliska samlingsledningarna gör att upp till tio kol lekt - orer kan seriekopplas hydrauliskt: Tack vare kortare montagetider och mindre materialanvändning behövs inga extra rörstycken, isoleringsmat - erial etc. vilket minskar systemkost - naderna beydligt. Kollektorerna är enkelt och snabbt anslutna. Eftersom komponenterna är metalliskt tätande är de även kontinuerligt täta. Endast ett verktyg behövs för att fästa kollektorerna. Alla bärande delar till kollektorerna, såsom skenor, takkrokar och mont - age ställningar, är tillverkade i alum ini - um och är därför lätta att hantera. Skenorna kan nivåjusteras och tak - krokarna kan ställas in i höjd, vilk et gör att solfångarytan kan an pass as till olika typer av underlag, tak former och tegelformat. Kompensatorer för en lång och säker drift Under sommarmånaderna kan relativt höga systemtemperaturer uppstå i fram för allt stora kollektoranläggningar. Därför finns särskilda kompensatorer monterade i Weishaupts kollektor an - slut ningar som jämnar ut de temper at - ur beroende töjningar som kan uppstå i mat erialet. Det är en viktig komponent för en lång och säker drift. Hög solenergiproduktion För att kunna uppnå en så hög produkt - ion som möjligt under hela året, skydd - as kollektorns inre delar mot in trängande väta och kvarstående imma i sol - fångarglaset: Solfångarglaset fästs i aluminium - ramen med ett högvärdigt tvåkom - pon ents klister som inte förlorar sin elasticitet. Den är helt väderbeständ - ig och har en mycket lång hållbarhet. Dessutom ser ett väl utarbetat påfyllnings- och tömningssystem till att det alltid är ett optimalt klimat inuti kol - lekt orn. Absorbatorytan är belagd med Miro - therm, ett ytskikt som gör det möjligt att även kunna dra nytta av den in - direkta solinstrålningen, inte bara den vanliga direkta. En dubbel lasersvetsfog binder ihop de tättslingrande kopparrören med den heltäckande absorbatorytan. På så sätt säkerställs en optimal värme - överföring. Cirkulationen i kopparrören gör att systemet fungerar lika bra vid High Flow-drift som vid Low Flow-drift. Samtidigt ger den här tekniken de bästa möjliga avluftningsegenskaperna och förhindrar stagnation (skyddar mot överhettning under sommarmånaderna). Systemteknik Förutom solfångare kan Weishaupt erbjuda en omfattande systemteknik t.ex: Högeffektiva isolerade hydraulik - grupp er. Systemledningar med dubbla rör och flera förbindningsdelar som kan användas i många olika variationer. Bivalenta solenergiberedare och energi magasin i många olika effekt - storlekar. Ett effektstarkt färskvattensystem för en hög komfort. Innovativ solenergiregulator för näst - an alla användningsområden. 12

13 13

14 Varmvattenberedare och energimagasin: mått och tekniska data Aqua Tower WAT / WAS Eco Aqua Standard WAS Aqua Sol WASol Aqua Sol WAS Sol Energimagasin WES Typer Volym, liter Höjd/diameter Vikt, Max. drifttryck, Max. drifttemperatur Kontinuerlig effekt Energii mm kg bar C 80/10/60 C klass Tapp- Värme- Tapp- Värme- Tapp- Värme- till 3,0 m 3 /h vatten vatten vatten vatten vatten vatten WAS 140 Eco 140 5,4 1783/ kw 560 l/h A WAT ,4 1763/ kw 560 l/h C WAS ,3 1049/ kw 370 l/h C WAS ,0 1309/ kw 490 l/h C WAS ,4 1754/ kw 650 l/h C WAS ,2 1727/ kw 870 l/h C WAS ,9 1935/ kw 1370 l/h C WAS ,7 1982/ kw 1015 l/h WAS ,6 2328/ kw 1255 l/h WAS / kw 1187 l/h WAS / kw 1324 l/h WASol ,4 1344/ kw 400 l/h C WASol ,7 1726/ kw 590 l/h C WASol ,5 1935/ kw 710 l/h C WAS 800 Sol ,5 1982/ kw 499 l/h Beredare WAS 1000 Sol ,4 2328/ kw 499 l/h med en WAS 1500 Sol / kw 653 l/h volym WAS 2000 Sol / kw 739 l/h över 500 liter WES 660 C* / kw 1310 l/h ** tas inte WES 660 S* / upp i WES 660 W / kw 1310 l/h ** klassi- WES 660 H / ficeringen WES 910 C* / kw 1310 l/h ** WES 910 S* / WES 910 W / kw 1310 l/h ** WES 910 H / * Solvärmeväxlare för upp till 20 m 2 kollektoryta ** Kontinuerlig effekt 75/10/60 C, 2 m 3 /h, med dellast 14

15 Mått tekniska data WTC-GB 120/170/210/250/ (WTC-GB 120/170) 1205 (WTC-GB 210/250/300) (WTC-GB 120/170) 1215 (WTC-GB 210/250/300) WTC-GB ca Typ WTC-GB 90 WTC-GB 120 WTC-GB 170 WTC-GB 210 WTC-GB 250 WTC-GB 300 Effektstorlek Min.-/nom. last Min.-/nom. last Min.-/nom. last Min.-/nom. last Min.-/nom. last Min.-/nom. last Brännareffekt (Q C ) kw 17 / 86,5 23,0 / 115,9 27,0 / 161,0 44,0 / 200,0 48,0 / 239,0 53,0 / 276,0 enligt EN 483 Värmeeffekt vid 80/60 C kw 16,5 / 84,3 22,4 / 114,0 26,3 / 158,4 42,9 / 196,8 46,8 / 235,2 51,6 / 271,6 Värmeeffekt vid 50/30 C kw 18,2 / 90,0 25,0 / 121,9 29,4 / 170,0 47,9 / 210,0 52,3 / 251,0 57,7 / 290,0 Kondensatmängd vid naturgas kg/h 2,2 / 6,4 3,1 / 7,9 3,7 / 12,3 4,8 / 14,1 6,2 / 17,4 5,6 / 20,0 Vikt kg Kategori (DE, AT, CH) II2ELL3P, II2H3P I2ELL, I2H Installationstyp B23, B23P, B33, C13, C33, C 43, C53, C 63, C83 CE -nr BS 3948 SVGW-reg.-nr Nom. verkningsgrad vid 40/30 C H i 110,1 109,4 109,3 109,7 110,3 110,2 Nom. emissionsfaktor vid 40/30 C CO mg/kwh NO x mg/kwh Bruksvattenkvalitet Fyll- och kompletteringsvatten måste uppfylla kraven i den tyska VDI-riktlinjen 2035 eller jämförbara nationella eller regionala föreskrifter. 15

16 Weishaupt Svenska AB Box 601 (Enhagsvägen 10) TÄBY Telefon Telefax Tryck-nr , september 2015 Tryckt i Tyskland. Ändringar förbehålles, eftertryck förbjudes. Här finns vi när ni behöver oss Ett starkt servicenät ger lugn och ro Weishaupt har ett stort försäljningsoch servicenät till våra kunders hjälp. Genom detta kan vi garantera snabba leveranser av brännare, tillbehör och reservdelar samt serviceåtgärder. Vi på Weishaupt finns även tillgängliga vid akuta situationer. Serviceavdel - ningen kan alltid nås dygnet runt, året om. Ert närmaste Weishauptkontor kan svara på alla era frågor rörande Weishaupt-brännare och värme. Weishaupt filialer och service Helsingborg Tel Fax Umeå Tel Fax Serviceberedskap Tel Tel
