1 TNMK054 - LJUDTEKNIK 1 LJUDTEKNIK

2 LJUDTEKNIKENS HISTORIA Ny teknik Nya möjligheter Tekniska och ekonomiska tillkortakommanden Stilar, genrer, ljudbilder

3 spårsbandspelaren (stereo) sound-on-sound bandekot/tape delay

4 TAPE ECHO / TAPE DELAY Tape loop Motor speed control Capstan Erase head Record head Play head 1 Play head 2 Play head 3 Input Input Mixing Output amplifier Output amplifier Feedback control

5 spårsbandspelaren (stereo) sound-on-sound bandekot/tape delay Ampex 8-track

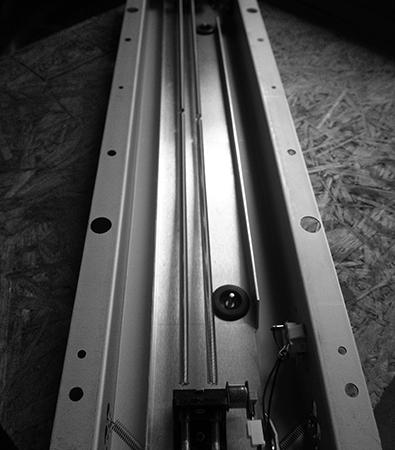

6 spårsbandspelaren (stereo) sound-on-sound bandekot/tape delay Ampex 8-track Elektromesstecknik, EMT 140

7 PLÅTREVERB (PLATE REVERB) Input amplifier Support frame Pickup transducer Metal plate Adjustable damping pad Drive transducer Pickup transducer Output amplifier

8 spårsbandspelaren (stereo) sound-on-sound bandekot/tape delay Ampex 8-track Elektromesstecknik, EMT Fairchild 660 (670) Ampex 3-spårsbandspelare

9 spårsbandspelaren Accutronics Type 4

10 SPRING REVERB Input amplifier Drive transducer Spring Pickup transducer Output amplifier

11 spårsbandspelaren Accutronics Type Gates Sta-Level (Altec 436-C, UREI 175) Gibson Maestro Fuzz-Tone

12 FUZZ / DISTORTION / OVERDRIVE Deforms a sound wave towards a square wave Adds new harmonics / overtones

13 FUZZ / DISTORTION / OVERDRIVE Overdriving an amplifier stage

14 FUZZ / DISTORTION / OVERDRIVE Overdriving an amplifier stage Clipping the signal (Ge, Si, LED)

15 FUZZ / DISTORTION / OVERDRIVE Overdriving an amplifier stage Clipping the signal (Ge, Si, LED)

16 spårsbandspelaren Accutronics Type Gates Sta-Level (Altec 436-C, UREI 175) Gibson Maestro Fuzz-Tone Moog synthesizers UREI 1176

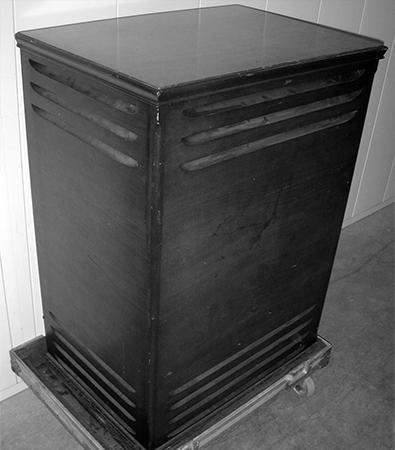

17 Lesliehögtalaren ADT-system Vari-speed/pitch shift

18 LESLIE SPEAKER Treble horn speakers Motor Compression driver Motor Woofer speaker Input amplifier Woofer rotate unit

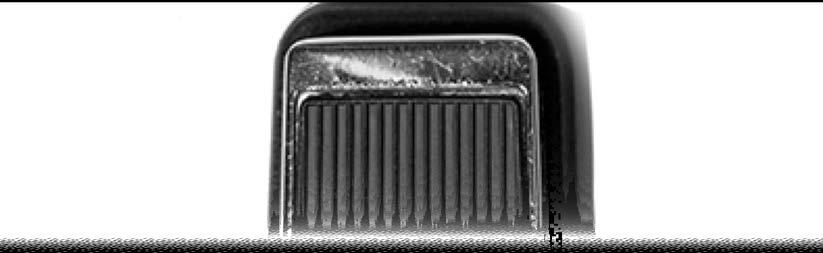

19 Lesliehögtalaren ADT-system Vari-speed/pitch shift Wah Wah-pedal

20 WAH WAH PEDAL Input amplifier Resonant peak filter Output amplifier Loudness (db) k Cut off frequency (Hz) 10k

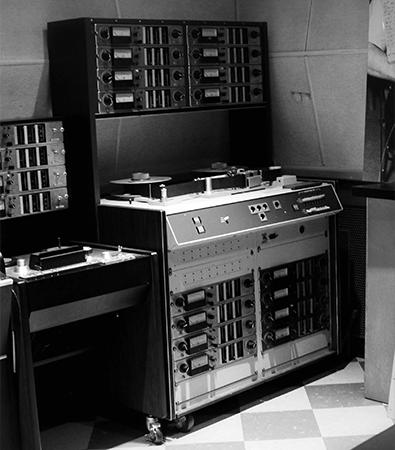

21 Lesliehögtalaren ADT-system Vari-speed/pitch shift Wah Wah-pedal Ampex - 16-spårsbandspelare 8-spårs (två synkade 4-spårs) bandspelare

22 Eventide Moog Minimoog

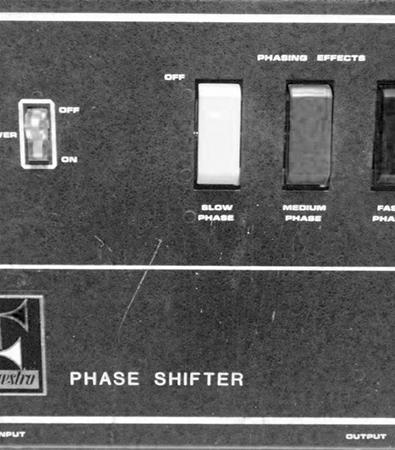

23 Eventide Moog Minimoog Maestro PS-1

24 PHASER Input amplifier Mixer and output amplifier All-pass filters / stages Depth Feedback control LFO, speed control

25 Eventide Moog Minimoog Maestro PS Lexicon/Gotham Delta T-101 Digital Delay Mu-Tron III, env.filter

26 ENVELOPE FILTER / AUTO-WAH Input amplifier Resonant peak filter Output amplifier Envelope follower Loudness (db) LFO, speed control k Cut off frequency (Hz) 10k

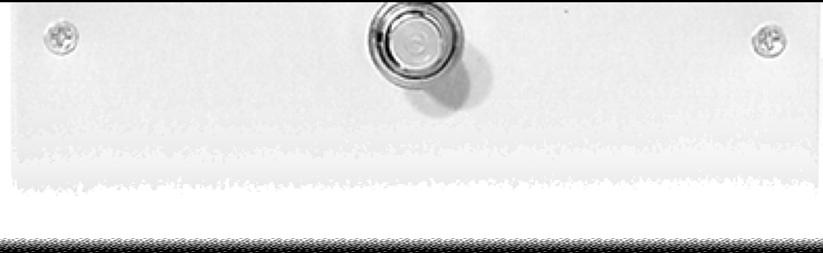

27 Eventide Moog Minimoog Maestro PS Lexicon/Gotham Delta T-101 Digital Delay Mu-Tron III, env.filter Denon digital 8-spårs rullbandare

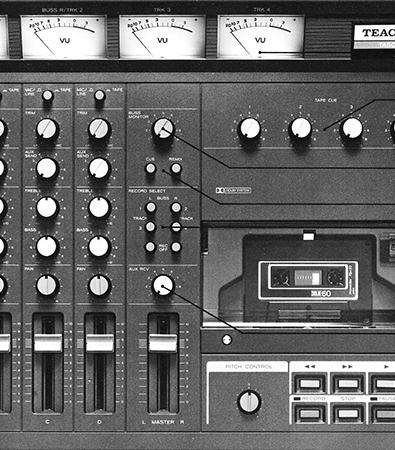

28 Eventide H910 harmonizer Boss CE-1 Chorus A/DA Flanger Fairlight CMI Teac spårs bandspelare

29 DELAY / CHORUS / FLANGER Input amplifier Mixer and output amplifier Anti-aliasing filter Time delay unit Depth Reconstruction filter Feedback control LFO, speed control

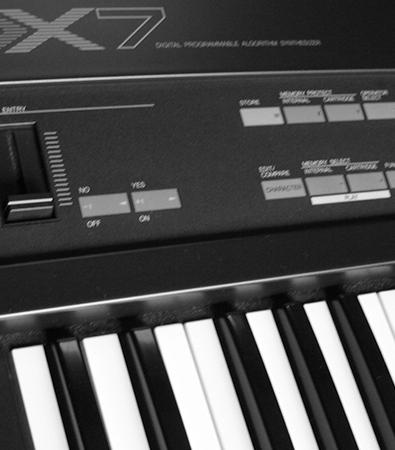

30 Sony PCM CD Mitsubishi X Yamaha DX Boss DD-2, digital delay AMS AudioFile, HD-inspelning

31 DAT Atari 1040st C-lab Notator/ Creator Digidesign Soundtools/ Sounddesigner Obegränsat antal spår

32 Steinberg Cubase, Atari Digidesign ProTools ADAT Mp Euphonix CS-II Tascam DA Neve Capricorn

33 Mackie 8bus Antares ATR Steinberg Cubase VST Hard limiting Infinite number of tracks More musical manipulation

34 ipod Internet! Demokratisering av musik och ljudteknik Analogtekniken kommer tillbaka DAW - alla kan

35 2010 Mobila enheter Modularsyntar Analog utrustning Livescenen är väldigt stor även om skivbolagen klagar

36 TNMK054 - LJUDTEKNIK 1 MIKROFONER

37 MIKROFONEN Tratten Mikrofonen uppfinns 1925 Kristallmikronfon Bandmikrofon Dynamisk mikrofon Kondensatormikrofon (elektretmikrofon)

38 DYNAMISK MIKROFON Klarar högt ljudtryck Inbyggd tröghet Rörligt membran S Membranhållare Magnet Trummor, förstärkare, sång Ljudvågor S Membran Spole Elektrisk signal Magnet

39 KONDENSATORMIKROFON Större känslighet Kräver fantommatning Rörligt membran Bakre plåt Sång, akustiska instrument Ljudvågor Elektrisk signal Membran Batteri/ elektrisk laddning Fixerad elektrod

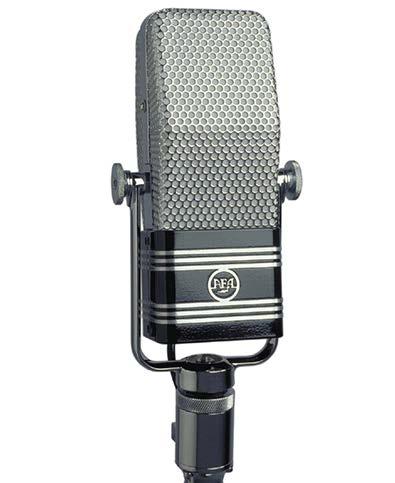

40 BANDMIKROFON Inbyggd tröghet Känsliga Ev. mjukare ljud Veckat metallband Ljudvågor N S Transformator Elektrisk signal Magnet Band Magnet

41 RIKTAD MIKROFON Hastighetsmikrofon/ tryckgradientmikrofon Proximitetseffekt Njure (cardioid) Supernjure Hypernjure

42 RIKTAD MIKROFON (FORTS.) Sång- och instrumentmikrofon AB-stereo, ORTF XY-stereo (MS-stereo)

43 RUNDUPPTAGANDE MIKROFON Tryckmikrofon Ingen proximitetseffekt Linjär basåtergivning Ambiensmikrofon MS-stereo

44 ÅTTAKOPPLAD MIKROFON Hastighetsmikrofon Proximitetseffekt Omvänd polaritet Blumleinstereo MS-stereo

45 MIKROFONER (FORTS.) - Högpassfilter - Dämpning, pad - Ställbar karaktäristik

46 MIKROFONER (FORTS.) - Högpassfilter - Dämpning, pad - Ställbar karaktäristik Balanserad XLR/Obalanserad tele Mikrofon Fasvändning Förförstärkare Fasvändning

47 MIKROFONER (FORTS.) - Högpassfilter - Dämpning, pad - Ställbar karaktäristik Balanserad XLR/Obalanserad tele Puffskydd - Raggsockar - Skärmar - Pennor Fantommatning, +48V

48 STÖRKÄNSLIG SIGNAL Använd balanserad XLR. Undvik parallelldragning med 230V. Undvik datorskärmar, TVapparater, lysrör, mobiltelefoner. Jordbrum (50Hz), och olika faser.

49 FÖRFÖRSTÄRKAREN Förstärker signalen till linenivå Högpassfilter Fantommatning Byte av polaritet

50 TNMK054 - LJUDTEKNIK 1 INSPELNING

51 STEREO Mono Intensitetsstereo Intensiteten varierar beroende på riktningen. Ljudet är (så gott som i) fas, ingen kamfiltereffekt vid summering. X/Y, Blumlein, MS

52 STEREO (FORTS.) Nära koincidensstereo/ öronavståndsstereo Fasskillnad mikrofonerna Mer luftighet i stereobilden Inte (lika) monokompatibla ORTF, AB Flerkanalsljud

53 STEREO (FORTS.) Kvaliten på stereoinspelningen beror på tre faktorer: Avståndet

54 STEREO (FORTS.) Kvaliten på stereoinspelningen beror på tre faktorer: Avståndet Riktningskaraktäristiken

55 STEREO (FORTS.) Kvaliten på stereoinspelningen beror på tre faktorer: Avståndet Riktningskaraktäristiken Öppningsvinkeln

56 XY-STEREO Två riktmikrofoner (njure, super-, eller hypernjure) Är vinkeln för liten och njurar används blir inte stereobilden bra. L R Bra monokompatibilitet

57 BLUMLEIN-STEREO Två 8-kopplade mikrofoner 90 mellan mikrofonerna Problem om ljudkällan är mer än 45 från mittlinjen. Bra monokompatibilitet. L R

58 MS-STEREO Mid-side-stereo 0 Matematiskt ekvivalent med XY-stereo. M Fördelen med MS är att det är enkelt att ställa stereobredden gentemot mittkanalen. Bra monokompatibilitet. S+ S-

59 MS-STEREO M mixas i mitten 0 M S panoreras till vänster S+ S- S inverterad panoreras till höger Volymjustering av S- kanalerna sätter stereo bredden. M S+ S- Master Phase Phase Phase Pan Pan Pan L R

60 ORTF-STEREO French broadcast organization Två njurar, 110 och 17cm mellan membranen. L 110 R Tämligen bra monokompatibilitet. 17cm

61 AB-STEREO Två rundupptagande eller riktade mikrofoner. Rundupptagande tar mer av rumsakustiken. Avstånd mellan mikrofonerna cm. L R Stor separation ger hål i mitten av stereobilden. 50cm Sämre monokompatibilitet.

62 FLERA KANALER ORTF surround ger fyra kanaler ljud. 4 supernjurar. L R cm Lsurr cm Rsurr

63 FLERA KANALER 0 ORTF surround ger fyra kanaler ljud. 4 supernjurar. M Dubbel-MS. 4 kanaler, som kodas till 4-5 kanaler ljud. S+ S- M 180

64 FLERA KANALER 0 ORTF surround ger fyra kanaler ljud. 4 supernjurar. M S+ Dubbel-MS. 4 kanaler, som S- M kodas till 4-5 kanaler ljud. 180 Samma uppkoppling som MS-stereo, med samma möjligheter till postprocessning. M Master Phase Phase Phase Pan Pan Pan M S+ S- Master Phase Phase Phase L R C Pan Pan Pan M S+ S- Master Phase Phase Phase L R L&R Pan Pan Pan L R LS & RS

65 FLERA KANALER (FORTS.) Arrayer med mikrofoner: OCT (Optimized Cardioid Triangle) ger två bak (typ AB), två 90 åt varje sida, samt rakt fram. Njurar/ supernjurar. L 40cm 60-80cm 8cm R Låg nivå av crosstalk. LS 10cm RS Bra riktningsbild. Naturligt djup i ljudet.

66 FLERA KANALER (FORTS.) Arrayer med mikrofoner: Omni array, 5 rundupptagande mikrofoner. L 8cm R 40cm 60-80cm LS RS 10cm

67 FLERA KANALER (FORTS.) Arrayer med mikrofoner: Omni array, 5 rundupptagande mikrofoner. RSh Rh Lh LSh OCT9 och Omni. Ger 9 kanaler. RS 100cm cm 10cm LS ORTF 3d ger 8 kanaler ljud. L, R, Ls, Rs och Lh, Rh, LSh, RSh. C kan fås av mix L+R. Supernjurar. R C 40cm 8cm L
