1 SMART DESIGN GROHE Rapido SmartBox GROHE SmartControl

2 INNEHÅLL FÖRDELAR MED INBYGGNAD 2 ÖVERSIKT ÖVER FUNKTIONERNA 4 FÖRDELAR FRAMFÖR VÄGGEN 6 FÖRDELAR INUTI VÄGGEN 14 DESIGNALTERNATIV 26 TEKNIKALTERNATIV 34 TEKNIK 40 KOMPLETT SORTIMENT 50

3 grohe.se BÄTTRE OCH BÄTTRE HELA TIDEN PÅ GROHE LETAR VI HELA TIDEN EFTER NYA OCH BÄTTRE LÖSNINGAR. Våra experter inom design och konstruktion strävar ständigt efter att ta fram mer effektiva sätt att styra vatten och elegantare sätt att transportera det. För att ge våra kunder fler möjligheter att njuta av vatten. Och våra installatörer och planerare hittar ständigt bättre och mer effektiva sätt att arbeta. GROHE SmartControl Concealed och GROHE Rapido SmartBox erbjuder tillsammans massor av fördelar. Stanna kvar om du vill veta mer.

4 FÖRDELAR MED INBYGGNAD HELT UPPENBART DE DOLDA FÖRDELARNA MED INBYGGD TEKNIK Plats är en värdefull resurs som det ofta är ont om. Det är en utmaning för planerare och installatörer att använda utrymmet effektivt. Det är ingen enkel uppgift, särskilt i duschområdet där det ofta finns begränsat med plats. Med sin dolda installation och utomordentligt slanka design, erbjuder GROHE SmartControl Concealed mer plats under duschen utan att kompromissa med funktion eller komfort. Dessutom erbjuder den ytterligare fördelar av praktiskt slag: rengöringen går snabbare och enklare tack vare den platta och strömlinjeformade designen. Flexibel design: GROHE SmartControl Concealed finns i en rad designvarianter. Ett brett urval passande trimsatser och duschar säkerställer att den stil du valt för badrummet sträcker sig sömlöst till duschområdet. Inbyggd teknik: ger dig mer. Sidan 2 3

5 grohe.se

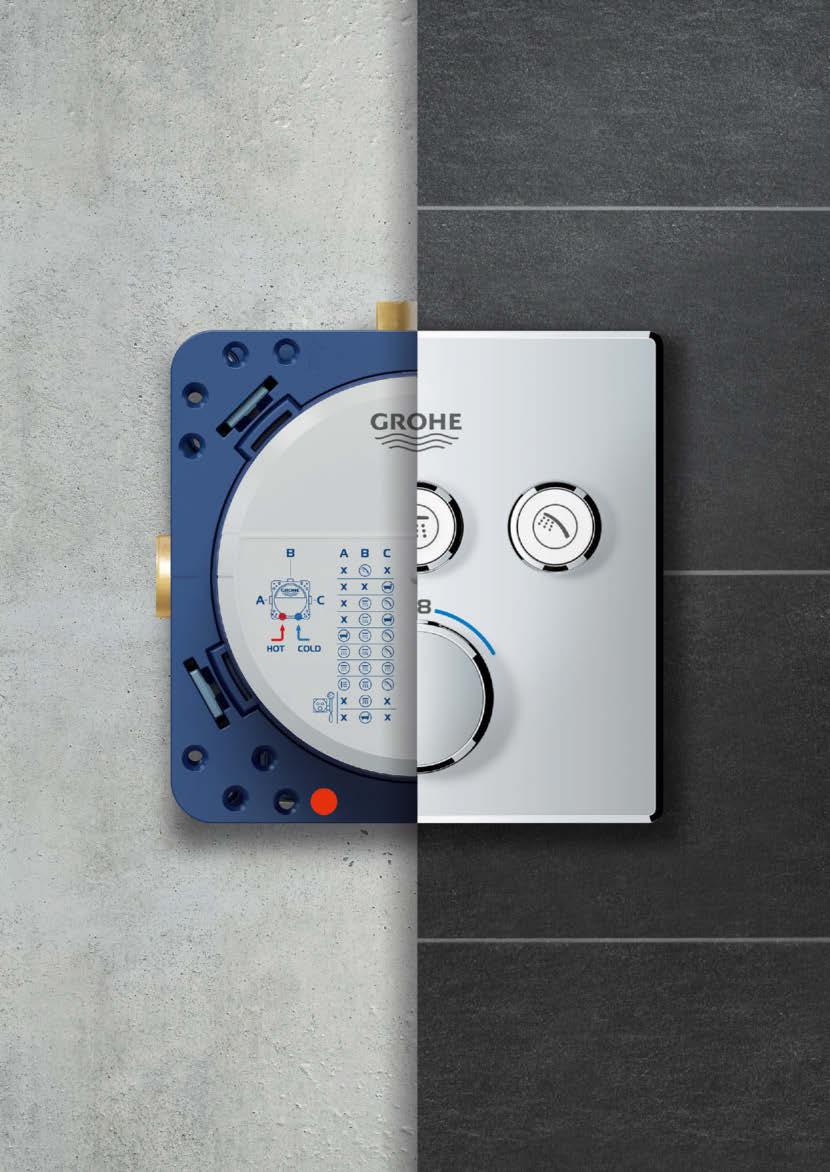

6 ÖVERSIKT ÖVER FUNKTIONERNA HELT ENKELT FLER FÖRDELAR En infästning hanterar upp till tre fyllningsfunktioner för dusch/bad med bara en platta Effektiv rördragning tack vare inlopp i botten Väggplattor som kan justeras i sex grader Endast 75 mm minsta installationsdjup Servicestopp som tillval för utbyte Uppfyller alltid kraven för återflödesskydd vid utbyte Enkel montering på arbetssidan, ingen bänkskruvtving krävs Sidan 4 5

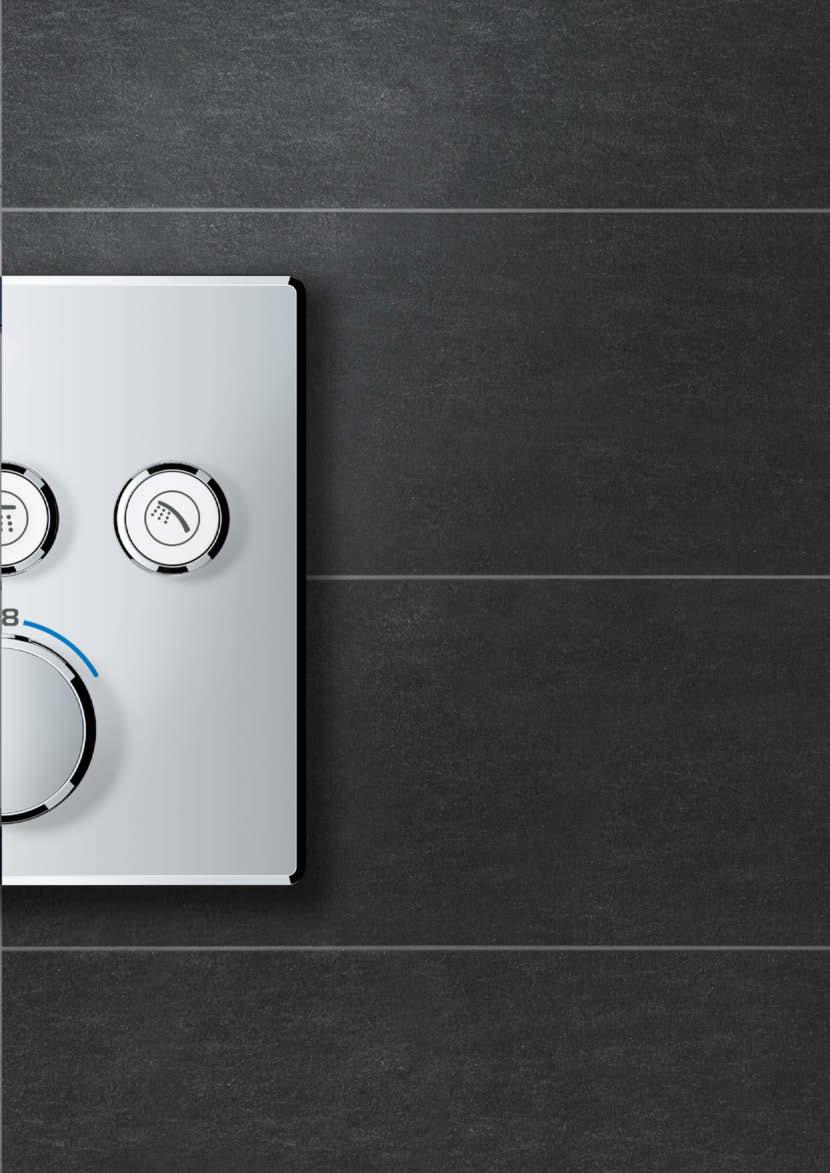

7 grohe.se Styr upp till tre duschfunktioner för en bättre duschupplevelse Intuitiv användning och perfekt styrning av vattenmängden via SmartControl Inbyggd teknik och elegant supersmal design 43 mm ger mer plats under duschen

8 FÖRDELAR FRAMFÖR VÄGGEN HELT ENKELT SMARTARE ALLA FÖRDELAR FRAMFÖR VÄGGEN Sidan 6 7

9 grohe.se

10 FÖRDELAR FRAMFÖR VÄGGEN Sidan 8 9

11 grohe.se MINDRE ÄR MYCKET MER EN PLATTA SKÖTER ALLT STYR UPP TILL TRE DUSCHAR MED ENDAST EN PLATTA Dagens trend är en mångsidig duschupplevelse som erbjuder mer än en enkel bad/duschkombination. Nackdelen är att du har behövt två infästningar och två plattor för att styra en handdusch och en huvuddusch med två strålmönster: fram till nu. GROHE Rapido SmartBox och GROHE SmartControl Concealed gör det enkelt. Med bara en infästning och en platta är det möjligt att njuta av två huvudduschfunktioner samtidigt. Med upp till tre SmartControl-ventiler plus termostat eller blandare i en platta, kräver GROHE SmartControl Concealed hälften så mycket arbete för tre gånger så stor duschglädje. Glädjen av att använda två strålar från huvudduschen förstärks ytterligare med huvudduscharna Rainshower 360 och nya Rainshower 310. Designade för att matcha varandra perfekt ger de en duschupplevelse du bara inte får missa. ENDAST EN INFÄSTNING OCH EN PLATTA BEHÖVS

12 FÖRDELAR FRAMFÖR VÄGGEN ÖKA VATTENFLÖDET ELLER MINSKA DET OM DU VILL GROHE SmartControl erbjuder inte bara olika strålmönster, utan även noggrann styrning av vattenflödet. GROHE SmartControl har inbyggd styrning av vattenmängden för en unik personlig duschupplevelse. En enkel knapptryckning startar eller stoppar önskad dusch. Och du behöver bara vrida på reglaget för exakt styrning av vattenmängden. Tack vare de tydliga symbolerna på knapparna är de enkla och intuitiva att använda. Sidan 10 11

13 grohe.se ALLA TRYCK- VENTILER HAR STYRNING AV FLÖDET

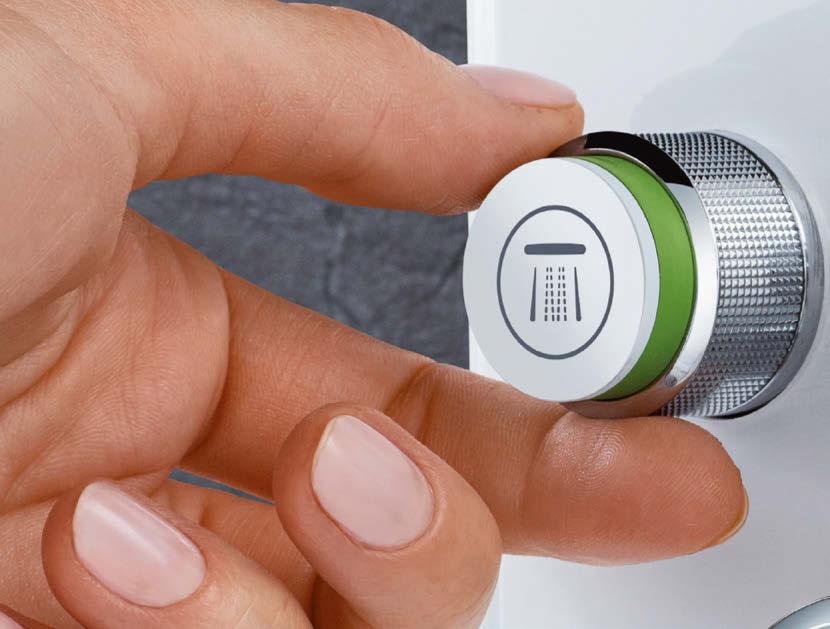

14 FÖRDELAR FRAMFÖR VÄGGEN METALLPLATTA, ERGONOMISKT GREPP Förutom den slanka designen använder GROHE SmartControl Concealed också material av högsta klass. De ergonomiska knapparna har ett räfflat grepp som underlättar användningen. Sidan 12 13

15 grohe.se SLANKT ÄR DEN NYA TRENDEN 10 mm 43 MM TOTALT UTSPRÅNG Oavsett vilket installationsdjup infästningarna har överskrider aldrig plattans höjd 43 mm. GROHE SmartControl Concealed kombinerar platsbesparande komfort i duschen med ett slankt och elegant utseende. TUNNARE VÄGGPLATTOR Med en höjd på endast 10 mm gör den supersmala designen GROHE SmartControl Concealed-väggplattan både elegant och platssparande. ORIGINALSTORLEK 1:1 INBYGGT TÄTNINGSSYSTEM GROHE SmartControl Concealed har ett inbyggt tätningssystem som helt eliminerar vatten i väggarna. SYMBOLERNA GÅR ATT ÄNDRA Reglagen är försedda med en rad olika symboler som visar de olika duschalternativen. Dessa symboler är tydliga, lätta att identifiera och har distinkta funktioner. De kan konfigureras enskilt och enkelt bytas ut vid behov. 43 mm 43 MM SLANK DESIGN

16 FÖRDELAR INUTI VÄGGEN HELT ENKELT ENKLARE ÄNNU FLER FÖRDELAR INUTI VÄGGEN Sidan 14 15

17 grohe.se

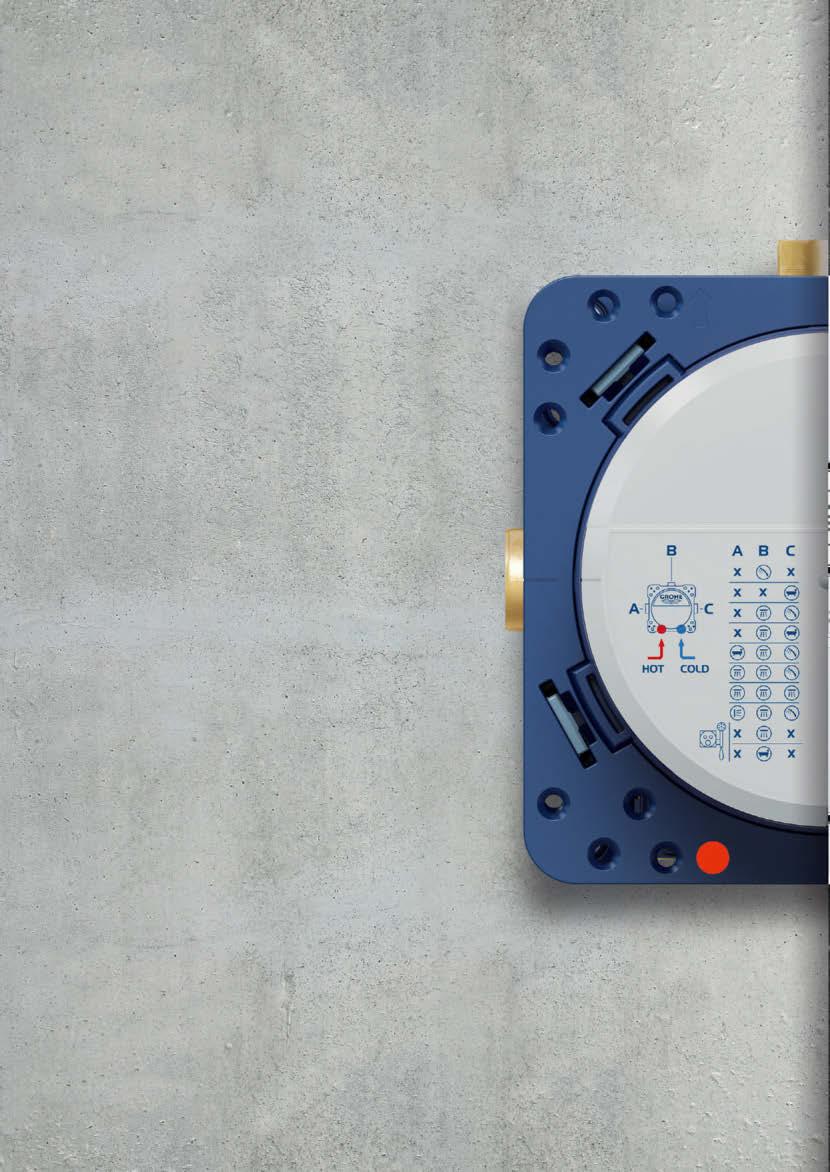

18 FÖRDELAR INUTI VÄGGEN EN KLARAR JOBBET FÖR TVÅ INFÄSTNING MED 3 UTLOPP Med tre utlopp för fler duschalternativ klarar GROHE Rapido SmartBox jobbet där det vanligtvis krävs två infästningar. Detta ger enorma besparingar i arbete och ansträngningar. ALLA PORTAR HAR 1/2-TUMS STANDARD GROHE Rapido SmartBox gör i princip adaptrar överflödiga. Den har ½--tumsanslutningar som passar alla standardrör. Där andra infästningar med utlopp på ¾ tum är gjorda för att passa undantaget och inte regeln, är GROHE Rapido SmartBox utformad för att passa 90 % av alla rör. Visst är det smart? 5 PORTAR 1/2 TUM Sidan 16 17

19 grohe.se

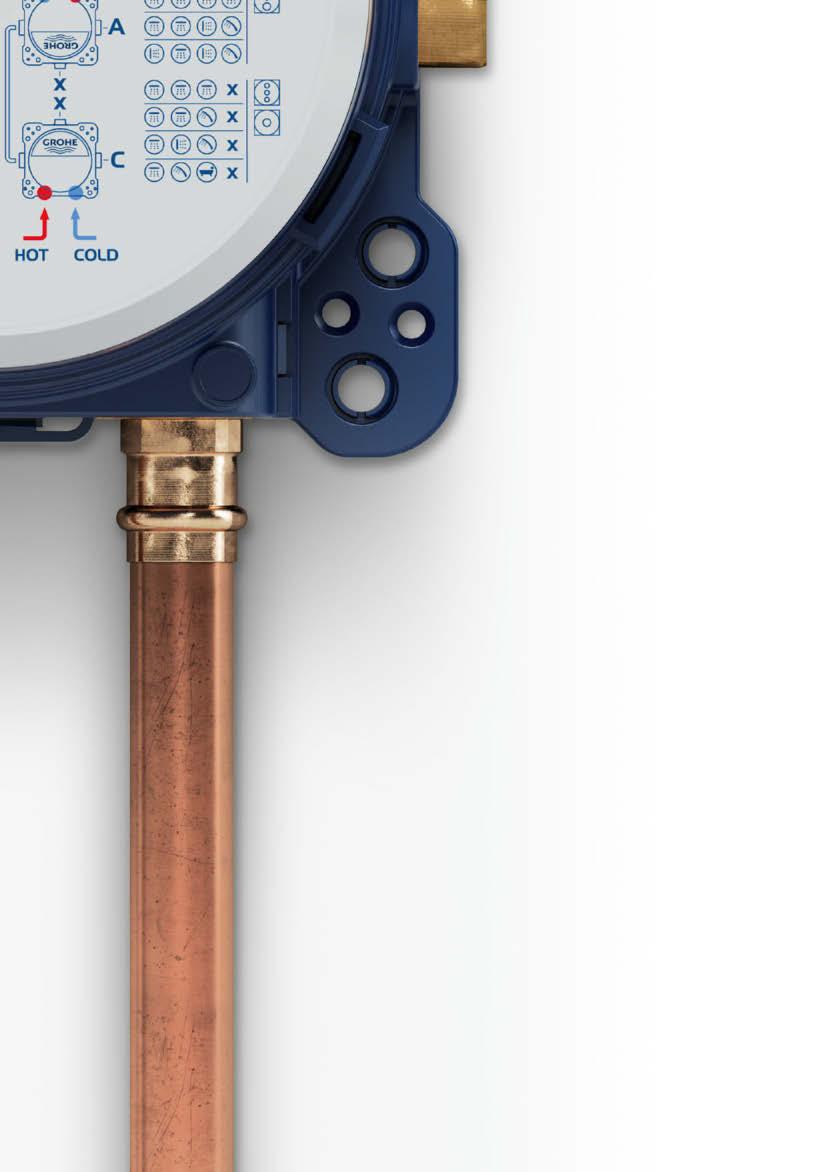

20 FÖRDELAR INUTI VÄGGEN EFFEKTIVITET FRÅN BOTTEN OCH UPPÅT BOTTENINLOPP FÖR EFFEKTIV RÖRDRAGNING Effektiv rördragning leder till effektiv installation. GROHE Rapido SmartBox har botteninlopp som möjliggör direkt anslutning till varm- och kallvattenförsörjningen. Det gör 90 -armaturer till historia. Varför ta en omväg när du kan ta närmste vägen? Sidan 18 19

21 grohe.se INGA 90 - ARMATURER BEHÖVS BOTTEN- INLOPP

22 FÖRDELAR INUTI VÄGGEN Sidan 20 21

23 grohe.se ENKELT ATT FIXA DETALJERNA KAN JUSTERAS I EFTERHAND UPP TILL SEX GRADER Att göra ett perfekt jobb handlar om att få minsta detalj perfekt. När jobbet är klart är det vanligtvis svårt att korrigera misstagen. Men så är inte fallet med GROHEs väggplattor. De går att justera i efterhand upp till sex grader tack vare avlånga hål i funktionsenheten för perfekt anpassning till kakel och skarvar. Ingen borrning, ingen risk för skador. Bara ett väl utfört arbete. 6 6 JUSTERING I EFTERHAND

24 FÖRDELAR INUTI VÄGGEN EN PRYDLIG LÖSNING: ÅTERFLÖDESSKYDD FÖR UTBYTE I Europa måste varje kombination med integrerad badkarspåfyllning och en överflödesenhet uppfylla EU-bestämmelsen EN1717 för att skydda dricksvattnet från nedsmutsning. Tack vare ett enkelt, men smart återflödesskydd kan GROHE Rapido SmartBox monteras i efterhand för att uppfylla EU-bestämmelserna. INTEGRERAD BADKARSPÅFYLLNING OCH ÖVERFLÖDESENHET Sidan 22 23

25 grohe.se ALLT DU BEHÖVER FÖR UTBYTE SERVICESTOPP FÖR UTBYTE Med sina valfria servicestopp för utbyte ger GROHE Rapido SmartBox dig fullständig kontroll över vattenförsörjningen i några få steg. Vid underhållsarbete kan varje utlopp i byggnaden stängas direkt och separat en klar fördel i framför hotell och hyreshus. Servicestopp finns tillgängliga som ett utbytesalternativ för grundinfästningen och går enkelt att byta ut. EN 1717 ENHET FÖR ÅTERFLÖDESSKYDD SERVICESTOPP FÖR UTBYTE

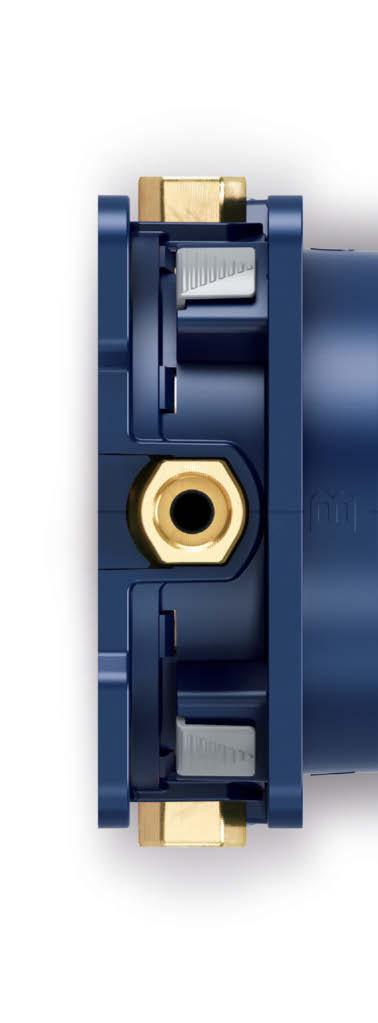

26 FÖRDELAR INUTI VÄGGEN ENKLARE INSTALLATION: EN DETALJERAD TITT PASSAR I ALLA VÄGGAR ÄVEN TUNNA Med ett installationsdjup på endast 75 mm passar GROHE Rapido SmartBox i alla slags väggar, även mycket smala. Den går dessutom att installera snabbare och enklare i tegelväggar. INFÄSTNINGEN SOM ALLTID JOBBAR FÖR DIG ENKEL MONTERING FRÅN SIDAN LÄMNA BÄNKSKRUVTVINGEN HEMMA GROHE Rapido SmartBox är en smart innovation som gör det möjligt att snabbt och enkelt montera infästningar. Tack vare mässingsutloppen, som är enkla att komma åt, kan infästningen monteras med en skiftnyckel eller rörnyckel, vilket ger effektiv installation på plats. Endast 75 mm Sidan 24 25

27 grohe.se ENDAST 75 MM INSTALLATIONS- DJUP ENDAST RÖR- NYCKEL BEHÖVS

28 DESIGNALTERNATIV FÖR GROHE SMARTCONTROL HELT ENKELT MER FLEXIBEL OBEGRÄNSAD DESIGN ALLA ALTERNATIV DU KAN ÖNSKA DIG Sidan 26 27

29 grohe.se

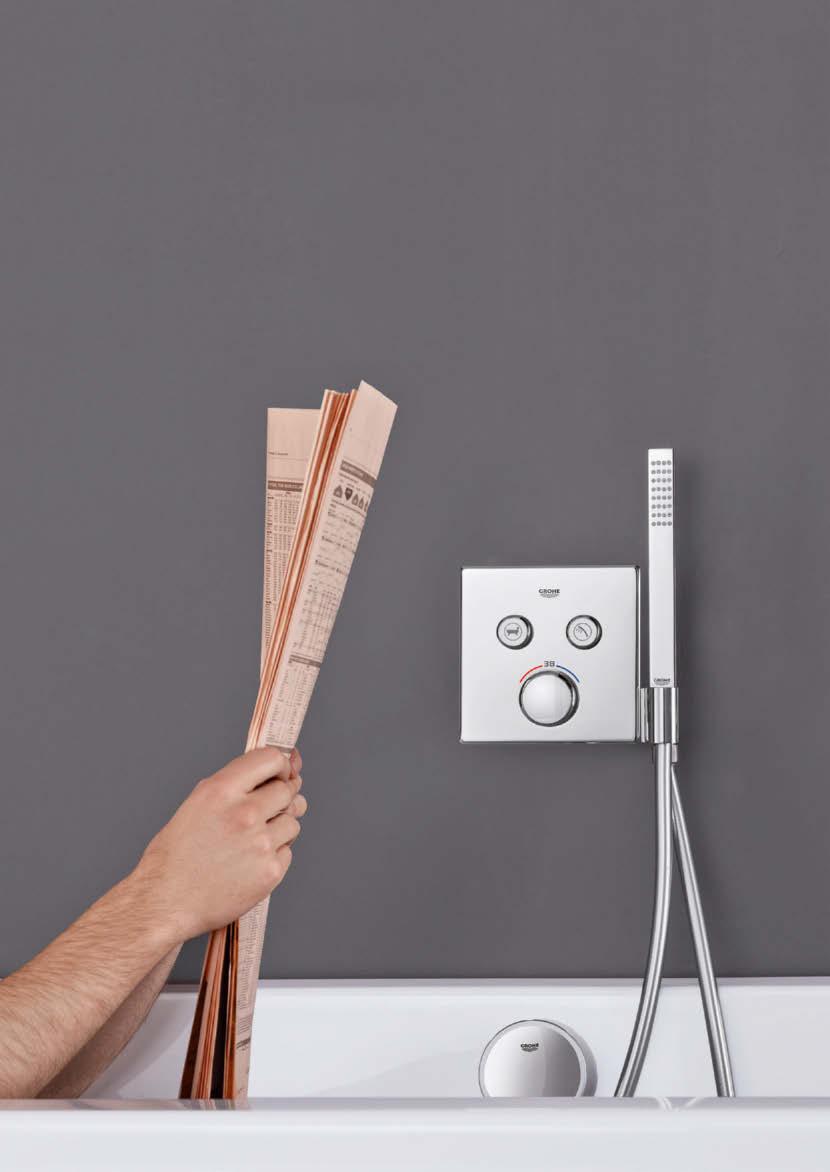

30 DESIGNALTERNATIV FÖR GROHE SMARTCONTROL RUND ELLER FYRKANTIG? GROHE SmartControl Concealed SmartControl Concealed finns i två olika former rund och fyrkantig. Dessutom har den två eleganta ytbehandlingar: klassisk krom och moon white-akrylglas för en diskret och elegant stil Varje variant passar perfekt med sin matchande GROHE-designserie. Sidan 28 29

31 grohe.se

32 DESIGNALTERNATIV FÖR GROHE SMARTCONTROL DESIGNALTERNATIV KROMPLÄTERAD METALL FYRKANTIG FYRKANTIG DESIGN REKOMMENDERAS MED FÖLJANDE GROHE- BADRUMSSERIER Allure Lineare Quadra Eurocube Eurocube Joy RUND RUND DESIGN REKOMMENDERAS MED FÖLJANDE GROHE- BADRUMSSERIER Lineare Europlus Essence Eurodisc Joy Eurodisc Cosmopolitan Concetto Eurostyle Cosmopolitan Eurostyle Eurosmart Cosmopolitan Eurosmart Fullständig översikt över sortimentet på sidan 52/53 Sidan 30 31

33 grohe.se

34 DESIGNALTERNATIV FÖR GROHE SMARTCONTROL DESIGNALTERNATIV MUNSTYCKE I MOON WHITE AKRYLGLAS FYRKANTIGT AKRYLGLAS RUNT AKRYLGLAS Sidan 32 33

35 grohe.se

36 TEKNIKALTERNATIV HELT ENKELT DEN IDEALISKA TEMPERATUREN Sidan 34 35

37 grohe.se

38 TEKNIKALTERNATIV Sidan 36 37

39 grohe.se TERMOSTAT MED GROHE TURBOSTAT TEKNIK ALLTID RÄTT TEMPERATUR: FÖR TOTAL SMIDIGHET OCH SÄKERHET GROHE TurboStat-tekniken finns i hjärtat av våra Grohetermtermostater. Termoelementets oöverträffade känslighet innebär att det levererar vatten med önskad temperatur på bråkdelen av en sekund och håller den konstant under hela tiden du duschar. Du slipper slösa tid, vatten och energi på att få rätt temperatur. Och om kallvattentillförseln inte fungerar reagerar den direkt: varmvattenflödet stängs automatiskt för att undvika risk för skållning. Grohtherm-termostaterna är försedda med en 38 C SafeStop- knapp och kan förses med ytterligare en begränsning för 43 C. Men utöver att bara styra temperaturen, kompenserar GROHE TurboStat noga för tryckförändringar och ger en duschupplevelse som är behaglig under hela tiden. Ventilbox utan blandarenhet för användning med inbyggda Grohtherm-termostater

40 TEKNIKALTERNATIV Sidan 38 39

41 grohe.se SMARTCONTROL-BLANDARE GROHE SmartControl Concealed-blandarna är perfekta instegsmodeller som kombinerar SmartControl-användning med manuell blandarteknik. Blandarinsatserna finns tillgängliga med en, två eller tre styrknappar och har inbyggda smutsfilter för ökad hållbarhet och enklare service. BLANDARE TRIMMAR

42 TEKNIKEN ENKEL INSTALLATION TEKNIKEN BAKOM DET HELA Sidan 40 41

43 grohe.se

44 TEKNIKEN LEVERANSINNEHÅLL MATCHANDE OCH VALFRIA TILLBEHÖR Vi gav GROHE Rapido SmartBox sitt namn av en anledning: den är full av smarta innovationer och kan anpassas till alla dina projekt. Kombinera den med samtliga GROHE SmartControl Concealed-trimsatser för en dubbelt så smart lösning. Ta reda på mer om de många smarta detaljerna i den här infästningen och hur du kan kombinera den med vårt sortiment av tillbehör. INFÄSTNINGSLEVERANS inbyggd box för fäste, tätning och ljudisolering flexibel stoppring för valfri baksidesinstallation tätningsfleece solid kopparring med ½-tumsanslutningar till vattentillförseln plugg (2 st.), för att blockera inloppen under installation spolplugg för spolning av varm- och kallvattentillförseln och spolning av utloppen Sidan 42 43

45 grohe.se TRIMSATSLEVERANS inbyggd ljuddämpare inbyggda backventiler och smutsventiler plats för att skruva fast servicestopp valfria servicestopp M (2 st.) inbyggd ljuddämpare plats för att skruva kombination för återflödesskydd inbyggda backventiler och smutsventiler plats för att skruva fast servicestopp valfri kombination för återflödesskydd (EN1717) valfria servicestopp M (2 st.) inbyggda ljuddämpare inbyggda backventiler och smutsventiler plats för att skruva fast servicestopp valfria servicestopp M (2 st.)

46 TEKNIKEN INFÄSTNINGEN: MER FÖRDELAR INGA BEKYMMER tre utlopp för fler alternativ med en infästning 16 stabila fästalternativ för 6 mm och 8 mm positionsmarkeringar för mitten stoppring för installation på baksidan positionsmarkering för mitten tydlig indikering av varm- och kallvatteninlopp, botteninlopp för effektiv rördragning tydlig indikering av vilket utlopp som ska användas för vilken Sidan 44 45

47 grohe.se JU MER DU VET, DESTO MER KOMMER DU ATT ÄLSKA DEN. GROHE Rapido SmartBox har massor av välgenomtänkta funktioner. Om du tar dig tid att bekanta dig med dem, inser du snabbt hur GROHE Rapido SmartBox kan hjälpa dig arbeta mer effektivt. kopparutlopp, infästningen kan fästas med rörtång vid monteringen, ingen bänkskruvtving behövs 1/2-tumsanslutningar som matchar standardrör utan adaptrar stabil inbyggd box tydlig markering för min/max installationsdjup område med minskad väggtjocklek för enkel kapning till rätt längd stöd för vattenpassbubbla löstagbar och stabil skyddslucka

48 TEKNIK KONFIGURATIONER ENKEL (THM + BLANDARE) DUBBEL (THM + BLANDARE) TRIPPEL (THM + BLANDARE) Sidan 46 47

49 grohe.se KOMBINATION (THM) KOMBINATION MED AQUASYMPHONY TEMPERATURZON 1 1. WATERFALL 2. RAIN 3. BOKOMA TEMPERATURZON 2 1. PURE 2. RAIN 3. WATERFALL TEMPERATURZON 3 1. DRIZZLE 2. AQUA CURTAIN 3. HANDDUSCH

50 TEKNIK FLÖDESPRESTANDA LEDIGA UTLOPP B A C HOT COLD A x x x x B x C x D E x x A C D E A C x x x x x x x x HOT COLD SMARTCONTROL CONCEALED-BLANDARE 1 bar 2 bar 3 bar 4 bar 5 bar 6 bar utlopp B eller C 15,6 22,0 27,0 31,2 34,9 38,2 utlopp B utlopp C utlopp B+C 13,3 14,4 15,6 18,8 20,4 22,0 23,0 25,0 27,0 26,6 28,9 31,2 29,7 32,3 34,9 32,5 35,4 38,2 utlopp A utlopp B utlopp C utlopp A+B utlopp A+B+C 12,7 15,0 12,7 17,9 19,6 18,0 21,2 18,0 25,3 27,8 22,0 26,0 22,0 31,0 34,0 25,4 30,0 25,4 35,8 39,3 28,4 33,6 28,4 40,0 43,9 31,1 36,8 31,1 43,8 48,1 Sidan 48 49

51 grohe.se SMARTCONTROL CONCEALED-TERMOSTATER 1 bar 2 bar 3 bar 4 bar 5 bar 6 bar utlopp B eller C 16,7 23,7 29,0 33,5 37,4 41,0 utlopp B utlopp C utlopp B+C 13,9 15,0 16,7 19,6 21,2 23,7 24,0 26,0 29,0 27,7 30,0 33,5 31,0 33,6 37,4 33,9 36,8 41,0 utlopp A utlopp B utlopp C utlopp A+B utlopp A+B+C 13,3 15,6 13,3 19,1 20,8 18,8 22,0 18,8 26,9 29,4 23,0 27,0 23,0 33,0 36,0 26,6 31,2 26,6 38,1 41,6 29,7 34,9 29,7 42,6 46,5 32,5 38,2 32,5 46,7 50,9 utlopp D utlopp E utlopp A utlopp D+E+A 16,2 16,2 16,2 37,5 22,9 22,9 22,9 53,1 28,0 28,0 28,0 65,0 32,3 32,3 32,3 75,1 36,1 36,1 36,1 83,9 39,6 39,6 39,6 91,9 + utlopp D utlopp E utlopp A utlopp C utlopp till ventilbox utlopp D+E+A utlopp D+E+A+C 12,1 12,1 12,1 16,7 19,6 16,7 20,8 17,1 17,1 17,1 23,7 27,8 23,7 29,4 21,0 21,0 21,0 29,0 34,0 29,0 36,0 24,2 24,2 24,2 33,5 39,3 33,5 41,6 27,1 27,1 27,1 37,4 43,9 37,4 46,5 29,7 29,7 29,7 41,0 48,1 41,0 50,9 utlopp B handdusch 13,9 6,9 19,6 9,8 24,0 12,0 27,7 13,9 31,0 15,5 33,9 17,0

52 KOMPLETT SORTIMENT HELT ENKELT ALLT DU BEHÖVER DET KOMPLETTA SORTIMENTET Sidan 50 51

53 grohe.se

54 SORTIMENT GROHTHERM SMARTCONTROL-TERMOSTAT VÅRT SORTIMENT I KORTHET CUBE CUBE AKRYLGLAS Grohtherm SmartControl, enkel Grohtherm SmartControl, dubbel Grohtherm SmartControl, dubbel, integrerad handduschanslutning LS LS0 Grohtherm SmartControl, Grohtherm SmartControl, enkel dubbel Grohtherm SmartControl, Grohtherm SmartControl, trippel trippelventil LS LS0 Grohtherm SmartControl, Grohtherm SmartControl, trippel trippelventil RUNT RUNT AKRYLGLAS Grohtherm SmartControl, enkel Grohtherm SmartControl, dubbel Grohtherm SmartControl, dubbel, inbyggd handduschanslutning LS LS0 Grohtherm SmartControl, Grohtherm SmartControl, enkel dubbel Grohtherm SmartControl, Grohtherm SmartControl, trippel trippelventil LS LS0 Grohtherm SmartControl, Grohtherm SmartControl, trippel trippelventil Sidan 52 53

55 grohe.se SMARTCONTROL BLANDARE VÅRT SORTIMENT I KORTHET BLANDARE-CUBE BLANDARE-RUND SmartControl blandare, enkel SmartControl blandare, dubbel SmartControl blandare, enkel SmartControl blandare, dubbel SmartControl blandare, trippel SmartControl blandare, trippel GROHE RAPIDO SMARTBOX TILLBEHÖR GROHE Rapido SmartBox Kombinerat återflödesskydd (EN1717) Omvänd GROHE TurboStat-insats ¾ tum M Servicestopp (2 st.) Förlängningssats

56 GROHE RAPIDO SMARTBOX VÄLKOMMEN TILL GROHE SMART Var SMART och bli partner i det största lojalitetsprogrammet för badrumsinstallatörer! GROHE SMART är särskilt utformat för installatörer av GROHE-produkter: Som GROHE SMART-partner får du mer för pengarna mer SMARTS för varje GROHE-produkt du köper från hela sortimentet och med ett större urval av spännande belöningar. Men det är inte bara enskilda installatörer som kan bli p artners med GROHE SMART. Hela företaget kan vara med varje medarbetare kan samla poäng, som kallas SMARTS, åt företaget. VILKA FÖRDELAR FÅR DU MED GROHE SMART? Samla SMARTS och få belöningar Vårt sortiment innehåller över produkter för montering både på och inuti väggen och du kan samla SMARTS för alla dessa produkter och byta in dem mot fina belöningar! Det är enkelt att registrera de produkter du har köpt. Ange bara UP-koden eller skanna QR-koden från GROHE-förpackningen online eller via SMART-appen som finns tillgänglig i Apple- och Android-butikerna och börja samla dina värdefulla bonuspoäng. Medlemskapet är kostnadsfritt och flexibelt Ditt medlemskap i GROHE SMART är helt kostnadsfritt och anpassat till just dina behov: Få förmåner, belöningar och information som är särskilt anpassade till dina personliga krav. Ju mer du använder GROHE SMART, desto bättre kan vi stödja dig. Håll dig uppdaterad Tack vare GROHE SMART har du alltid den senaste informationen. Var först med att få produktnyheter, inbjudningar till kurser och presentationer i ditt område, genomför kostnadsfria e-utbildningsmoduler och få information om tillgängliga specialerbjudanden. Registrera dig nu på Sidan 54 55

57 grohe.se

58 Följ oss Skanna bara QR-koden om du vill visa den senaste broschyren som nedladdning eller PDF på din surfplatta eller smartphone. GROHE A/S Kistagången Kista Sverige 08/2017 Copyright GROHE
