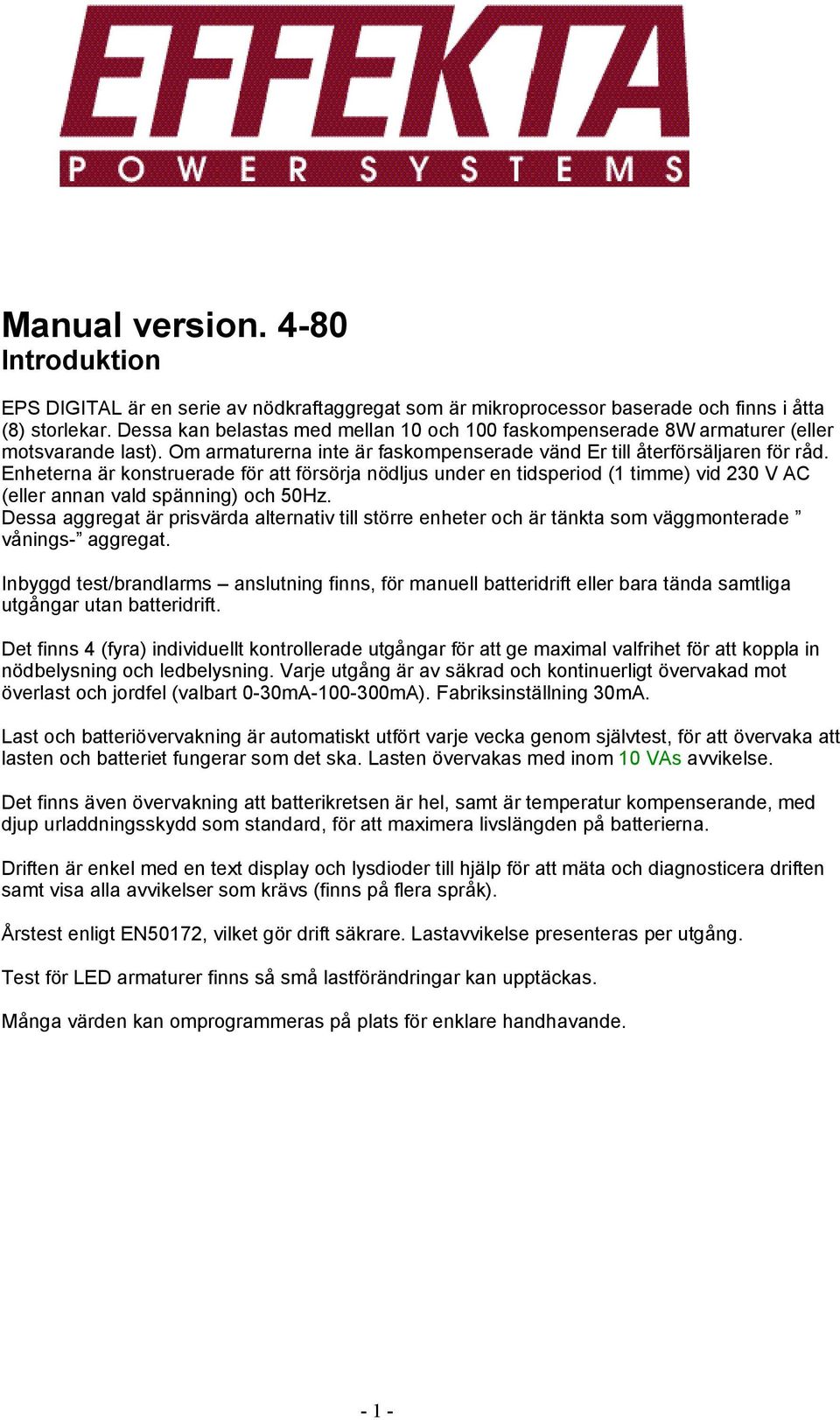

1 Manual version Introduktion EPS DIGITAL är en serie av nödkraftaggregat som är mikroprocessor baserade och finns i åtta (8) storlekar. Dessa kan belastas med mellan 10 och 100 faskompenserade 8W armaturer (eller motsvarande last). Om armaturerna inte är faskompenserade vänd Er till återförsäljaren för råd. Enheterna är konstruerade för att försörja nödljus under en tidsperiod (1 timme) vid 230 V AC (eller annan vald spänning) och 50Hz. Dessa aggregat är prisvärda alternativ till större enheter och är tänkta som väggmonterade vånings- aggregat. Inbyggd test/brandlarms anslutning finns, för manuell batteridrift eller bara tända samtliga utgångar utan batteridrift. Det finns 4 (fyra) individuellt kontrollerade utgångar för att ge maximal valfrihet för att koppla in nödbelysning och ledbelysning. Varje utgång är av säkrad och kontinuerligt övervakad mot överlast och jordfel (valbart 0-30mA mA). Fabriksinställning 30mA. Last och batteriövervakning är automatiskt utfört varje vecka genom självtest, för att övervaka att lasten och batteriet fungerar som det ska. Lasten övervakas med inom 10 VAs avvikelse. Det finns även övervakning att batterikretsen är hel, samt är temperatur kompenserande, med djup urladdningsskydd som standard, för att maximera livslängden på batterierna. Driften är enkel med en text display och lysdioder till hjälp för att mäta och diagnosticera driften samt visa alla avvikelser som krävs (finns på flera språk). Årstest enligt EN50172, vilket gör drift säkrare. Lastavvikelse presenteras per utgång. Test för LED armaturer finns så små lastförändringar kan upptäckas. Många värden kan omprogrammeras på plats för enklare handhavande

2 Systemparametrar Följande inställningar är gjorda på fabrik, vilka framgår av front- display n på aggregatet: EPS storlek: 10 / 20 / 30 / 40 / 50 / 60 / 80 /100 Version: (Version på mjukvaran) Batterispänning: 24 VDC Spänning på växelriktaren: 230 VAC Mjukstart på växelriktaren: Ja Fördröjning på upp starten av växelriktaren: Ja Jordfels övervakning: Ja Är självtesten inkopplad? - Ja Brandlarms funktion/test 2 (1) Självtest/veckodag: Måndag Klockan: 12:00 Årstest/månad/datum: Månaden för leveransen och dag 01. Batteri Ah tal: EPS10=12Ah; EPS20=24Ah EPS30=32Ah EPS40=42Ah EPS50=55Ah EPS60=55Ah EPS80=80Ah EPS100=110Ah Jordfel 30Ma Line (utgång) inställning =1,0VA per utgång (10VA totalt) vid LED. Line (utgång) inställning =10VA per utgång (100VA totalt) vid normal last

3 Installation Mekaniskt _ Aggregatet skall monteras på väggen med de levererade montage vinklar. _ Lämpliga anordningar skall vidtagas för ventilation/temperatur kontroll av den omgivande miljön. Aggregaten är tillverkade för en max temperatur av 30 C tillsammans med en luftfuktighet på 90 %. Batterierna har en förväntad livslängd på 10 år baserad på en temperatur på 20 C. Vid en temperatur på 30 C är livslängden endast ca 5 år. - Tillgång till enheten bör vara så att behörig personal kan kontrollera den regelbundet. - Nyckeln till dörren bör bevaras, så att ingen obehörig har tillgång enheten. Laddaren Denna matning skall komma från huvud matningen så att den kan avkännas, dvs om denna försvinner kommer lasten att matas från batteriet. - Laddningsfasen kopplas in till vänster på kretskortet märkt N och L och har internt en säkring på 5A. Matningen bör vara anpassad för detta. - Laddnings fasens plintar är för 2,5 mm. En 3-ledare behövs, och måste ha en jordledare ansluten på jordplinten. Tänd/Icke tändbelysning --Det finns fyra (4) separata tändfaser som kan konfigureras för att mata armaturer som skall vara tända eller släckta under normal drift. OBS. Dessa faser måste vara samma som laddfasen på grund av synkronisering. --Tändfaserna är numrerade L1 till L4 (INPUT POWER) som motsvarar L1-L4 på utgången till höger (OUTPUT POWER). Om tändfas (eller bygel mot laddningsfas) ansluts på tändfas L1, är utgång L1 tänd alltid. Dessa är optokopplade med kraften tagen från laddfasen. --Varje tändfas kan belastas med 100% av det totala märklasten (max 5A per utgång). Detta innebär att lasten kan vara kopplad på en utgång eller vara delad på flera. Utgångarna är säkrade med 5A. Om jordfel är vald, måste utgående nolla vara kopplad till utgångsplintens nollanslutning. --Plintarna är dimensionerade för 2,5 mm. Starta enheten första gången. --Utför en okulär kontroll för mekaniska skador. --Kontrollera att kablarna inte skadas mot chassit. --Försäkra att all belysning (även annan belastning) är faskompenserad till minst cos fi 0,8. --Slå till matningen till alla tändfaserna och kontrollera att enheten levererar spänning till all belastning. OBS alla fyra (4) utgångarna har separata säkringar. Detta läge är ett säkerhetsläge, där även utan att enheten är i drift, levererar den spänning till lasten. --Slå till matningen till batteriladdaren (laddningsfasen) och displayen är fortfarande ifrån. --Slå till säkringsbrytaren, då skall displayen tändas upp med rätt tid och SYSTEM OK. Enheten är normalt förprogrammerad för normalt användande och behöver inte nya inställningar. ( vid behov, se Nya inställningar ) -- Genom att trycka på knapparna kommer Batteriladdnings ström/spänning och Nätspänning att visas. Kontrollera att rätt tid och datum är inställd. Kontrollera även att Test tiden är acceptabel. -- Om aggregatet har tända armaturer, kommer autotesten ej att fungera på 24 timmar, för att låta avkänningen att stabilisera VA talet. För att uppdatera minnet med en ny last (VA) tryck på båda knapparna samtidigt i 5 sekunder, så går aggregatet i test. -- Låt batterierna ladda i 72 timmar för att uppnå full kapacitet.. En omgående test kan göras för att fastställa om alla grundläggande funktionerna finns. Batteritesten görs genom att bryta inkommande laddningsfas, vilket får växelriktaren att ta kraft från batterierna. Vid kontroll av utspänning på plint, bör RMS mätare användas för rätt värde. Detta för att utspänningen är pulsbreddsmodulerad fyrkant (quasikant). Vid tveksamhet med vissa HF-don, kontrollera med leverantören. Se även vårt datablad för närmare information. Notera att displayn är RMS visande. -- Slå till matningen igen och notera att laddströmmen sakta ökar till ca 10% av batteriets storlek, 32Ah = 3A. Batteriet måste laddas upp till 27,4V±0,2V

4 Driftlägen Uppstart Efter att enheten har blivit installerad och igångsatt, behöver den kanske startas om. Anslut nätet till laddfasen och slå till batteribrytaren. Displayen kommer att visa SYSTEM OK och den rätta tiden/ datumet om allt är normalt, tillsammans med en grön lysdiod. Under de första 5 sekunderna under upp start är inställnings rutinen tillgänglig om man trycker på båda knapparna samtidigt, se lämplig procedur för ytterligare information. För att se statusen på enheten trycker man på knapparna individuellt, som beskrivs i den kompletta upp starts instruktionen. Normal drift Enheten visar "System OK" och en grön lysdiod "Nätdrift" lyser vid normal drift. Varje 90 minuter kontrolleras att batteriet är inkopplat. Om batteriet är bortkopplat via batteribrytaren eller en dålig förbindning i batteri kretsen, kommer "Batteri ifrån" att visas, samt att alarmet ljuder. När batteriet är inkopplat, kommer alarmet att kvittera sig själv. Nätavbrott Om nätspänningen sjunker till 65% av nominell spänning eller frekvensen ändrar sig >2% från 50Hz, kommer röda lysdioder "Laddaren från" och "Batteridrift" att tändas, samt grön lysdiod "Nät" att släckas och alarmet ljuder. Växelriktaren startar i enlighet med förinställda värden såsom "Mjukstart" och Tidsfördröjning". Växelriktaren kommer att lämna nominell spänning ±2% mätt med ett RMS instrument) samt 50Hz ± 0,1%. Med växelriktaren igång kommer diplayn vid 22,0V på batteriet visa Lågt batteri. När batterispänningen når 19V då stängs växelriktaren av och för att sedan gå i viloläge, detta för att dra minimalt med ström från batteriet. Displayn stängs av och aggregatet kommer att vänta tills nätspänningen återkommer, då den automatiskt återstartar. Nätet återvänder När nätspänningen är större än 80% av nominell, lyser grön lydiod "nät ok" samt röd lysdiod "laddare fel" slocknar. Växelriktaren kommer då att synkronisera med nätet för att säkerställa en så mjuk övergång och växelriktaren fortsätter några sekunder och sedan överförs lasten till nätet med ett avbrott på ca 0,5S. Den röda lysdioden "Batteri drift" slocknar och efter ett par sekunder kommer laddnings reläet att dra och starta en switchad batteriladdare som efter mjukstarten, laddar batteriet med C/10 ( en tiondel av batteriets kapacitet). Laddströmmen är vald med bygel på huvudkretskortet. Avstängning Vid service eller underhåll, bryt batteribrytaren och laddningsfasens säkring tas ur. Observera: De fyra tändfasernas reläer fungerar oberoende av resten av aggregatet. När enheten är avstängd kommer dessa reläer att falla och tillåta inkommande tändfaser att förse lasten med kraft. OBS jordfelsövervakning fungerar bara när aggregatet är i drift. Uppstart- detaljerad _ Enheten startas upp genom att slå till nätspänningen som förser Laddplinten med spänning och sedan slå till batteri brytaren. Det tänds tre (3) gröna lysdioder på huvud kretskortet, som indikerar at de tre (3) kraftförsörjningarna är i drift. Det finns också en röd eller blå lysdiod, som visar att klockan är programmerad. Klockan har ett Litium batteri som försörjer systemet i tio (10) år om huvud batteriet råkar vara frånkopplat. Enheten startar först med EFFEKTA. Under denna tid, är inställning tillgänglig genom att trycka båda knapparna samtidigt, se Inställnings rutin Enheten kommer att visa tiden på den övre textraden och System OK på den nedre raden, dessutom lyser en grön lysdiod som indikerar nätdrift (normaldrift). Varje röd lysdiod betyder ett felaktigt driftläge, se Driftslägen för ytterligare information. Att se befintlig information, tryck antingen vänster eller höger tryckknapp. Om höger knapp trycks in kommer följande att visas. Version visar nuvarande mjukvare version samt LED om detta är valt i menyn. Last VA visar lasten i VA. 15Watt 0.87VA- visar lasten i watt samt dess pf (cos ƒ). Batteri spänning normalt visas 27.4VDC +-0.2V när batteriet är full laddat. Urladdning visar likströmmen från batteriet under urladdning. Laddning visar laddnings strömmen till batteriet. Normalt visas 0-1Ampere när batteriet är fullt uppladdat

5 Nät visar spänningen in på laddfasen typiskt 230V. Växelriktar visar sann RMS spänning till lasten under nätavbrott, visar noll vid nätet närvarande och typiskt 230V vid batteridrift. EL - visar inställt värde för jordfelsövervakningen (30mA) och verkligt jordfel exempelvis 4mA **Test om automatiska batteri testen är vald under Inställnings rutin ( eller inställd från fabrik) annars hoppa ned till EPS storlek. Test datum visar antingen veckodag, när veckovis test är inställd, eller dagen i månaden, när månatlig test är vald. **Test visar tiden när den automatiska testen kommer att starta. OBS Testen startar inom 1 minut efter inställd tid och varar i 10 minuter. Aggregat visar storleken på enheten watt, jämför med belastningstabell för information. Batt visar kapaciteten på batteriet, måste stämma överens med befintligt batteri för att kunna förhindra överladdning/underladdning av batteriet. Ref last visar den last som är sparad som referenslast för veckotesten. Nästa årliga test visar datumet för nästa årliga test. (automatisk scrollning) Förra årliga test visar datumet för förra godkända (1 timmes drift) årliga test. Om ingen det inte finns någon godkänd visas *****************. (automatisk scrollning) Brandlarm 1 visar vald brandlarms typ. Effekta Power Syst visar företagets namn och telefonnummer. (automatisk scrollning) Datum/Månad/År/Dag visar nuvarande datum. Klockan visar nuvarande tid och har sommar/vinter omställning. ** Dessa syns bara om självtest är vald. Inställnings Rutin Inställningsrutinen kan bara andvändas når elektroniken slås till från början. Detta uppnås genom att slå ifrån batteribrytaren och ta ur likriktarsäkringen ( eller ta bort inkommande nät), Anslut sedan nätet/säkringen och slå till batteribrytaren. Elektroniken startar upp och diplayn i dörren visar EFFEKTA, under denna period (ca 5 sekunder) kan man starta Inställnings Rutinen genom att trycka båda knapparna i dörren samtidigt OBSERVERA: AVBRYT INTE DENNA RUTIN UTAN FULLFÖLJ INSTÄLLNINGARNA ÄVEN OM NÅGON FELAKTIG INSTÄLLNING UPPTÄCKS. GÖR ISTÄLLET EN NY EFTER DET ATT AGGREGATET HAR STARTAT. Följande inställningar finns och måste ställas in: 1. < OK Svensk > - Detta är språket som visas i displayn. Kan välja English. 2. < Sätt Klock? J/N > kommer att visas, denna inställning ger realtids klockan ny inställning med tid och datum- tryck in höger knapp ( enligt symbolen >) kommer att ändra detta val till N (nej) och därefter trycka på vänster knapp, går man direkt till nästa inställnings val (Batteri Ah). <Klock Tid Sätt > -kommer att visas om du vill ändra tiden, tryck på höger knapp att medge denna ändring. _ < OK År 00 > andvänd höger knapp att välja år (0-99 och runt igen), tryck sedan vänster för att acceptera valet. _ < OK Månad 01> välj 0-12 med höger knapp, acceptera med vänster knapp. _ < OK Datum 01 > välj datum beroende av månad, displayn kommer att scrolla runt det antal dagar som finns i den valda månaden, även skottår. _ < OK Dag Sön > - Välj aktuell dag i veckan med höger knapp, bekräfta med vänster. _ < OK Tim 00 > - Välj timme på dygnet. _ < OK Min 00 > - Välj minut i timmen. _ < OK Sek 00 > - Välj sekund på minuten. 3. < OK Batt A/H 011 > - Tryck på höger knapp och välj aktuellt batteri storlek, bekräfta med vänster. 4. < OK Auto Test? J/N> - Välj Ja eller nej. Denna test omfattar en veckotest på inställd datum eller dag beroende på inställt val, se årlig test. (jfr. fabriksinställningen)

6 5. <Batt+VA> Välj Ja eller nej. Detta avser om last och batteri skall testas varje vecka. Vid nej testas endast batteriet. 6. < Årlig test J/N > Välj Ja eller nej. Denna test omfattar en årlig test (1 timmes). Följande inställningar behövs om valet är J (ja): månad (årlig test), datum (årlig test), dag (veckotest) timme (veckotest), (jfr. fabriksinställningen). Om Autotest väljs N kommer bara månad och datum att kunna väljas för årlig test, om autotest väljs J men årlig test N, kommer bara dag och tid att kunna väljas för veckotesten. 6b < OK Line1 (2-3-4) 1,0VA> Detta går att ställa in i 0,33VA delar (0,3-0,7-1,0), som är noggrannheten för när den skall larma för avvikande last. I detta fall larmar den om avvikelsen är mer än 1,0VA vid veckotesten. 7. <Rensa minne? J/N> Vid J rensas minnet på eventuell års test markering och ref last. (Används vid kretskortsbyte) 8. < Månad 01 > Kan väljas som är månaden för årstesten. 9. < Datum 01 > Kan väljas som är datum för årstesten. 10. < Dag Mån > Kan väljas Mån-Sön som är veckodagen för Autotesten (veckotest) 11. < Tim 12 > Kan väljas som är timmen för Autotesten. 12. < Min 00 > Kan väljas för minuten för Autotesten. 13. < EPS Stl 10 > - Välj storlek på aggregat, (se typskylt) EPS10-EPS100 ( antal 8W armaturer som kan anslutas). 14. < Växelrikt 230V > - Välj utspänning på batteridrift, normalt 230V men 220 och 240V kan väljas. Notera: Aggregatet producerar Quasi Sinus spänning (modulerad fyrkant) mätt med ett RMS visande instrument. Om annat instrument andvänds kommer detta att visa mindre. 15. < Mjukstart? N/J > - Detta val avgör om växelriktaren (på batteridrift) skall starta med full puls omedelbart eller mjukstarta över 0,5 sekunder. 16.< Tids Fördr? N/J> - Detta val avgör om det skall vara en paus efter strömavbrottet, före växelriktaren startar, på 200mS. 17. <Jordfel? N/J > - Välj. Detta val avgör om jordfelsövervakningen skall vara i drift. 18. < EL sense 30mA > - Detta är normal inställning för jordfel. 100mA och 300mA kan väljas vid behov. 19. <Brandlarm 1/2 > Läge 1 är standard. Aggregatet kommer nu att övergå till normal drift. Fabriksinställning, se sidan 2. Funktioner / Alarm / Display Ljudsignalen. Denna blir aktiv när ett larm uppstår. Den går att stänga av genom att trycka på någon utav knapparna. Om det uppstår ett nytt larm, aktiveras ljudsignalen igen. Brandlarms funktion/test 1 Om 24V DC ansluts på denna plint (se ritning) kommer ett strömavbrott att simuleras. Denna funktion kan och andvändas för 3-fas/ 1-fas avkännings relä som kan styra aggregatet till batteridrift. Brandlarms funktion/test 2. Om 24V DC ansluts på denna plint (se ritning) kommer all last att tändas upp utan batteridrift. Relä larm Fyra potentiallfria växlande reläer finns ( se ritning) som larmreläer. Det första är lastfel, det andra är växelriktarfel, det tredje är summalarm, - 6 -

7 det fjärde är laddningsfel (överspänning, underspänning och avbrott). Laddningsfel är aktiverat vid självtesten, använd istället växelriktar fel (Inv.) för att övervaka nätfel. Autotest batteritest-- Om vald i Inställnings Rutinen, testas batteriet veckovis i 10 minuter varje gång. Batteriströmmen under urladdning jämförs med den valda batteristorleken och den slutliga batterispänningen. Testen utgår från att batteriet är fulladdat och att lasten är stabil under hela testen. Efter utförd test återgår aggregatet till normalt läge och visar ett felmeddelande om testet har underkänts, som kan godkännas genom att trycka på <Accept knappen. Underspänningsskyddet batteri lågt (22,0V) är aktivt och kommer vid behov att avsluta testet samt visa ett felmeddelandet. Autotest lastövervakning Följande procedurer beskriver lastövervakning. A. Standard lastövervakning för blandade armatur typer. Med detta valt (ej LED) kommer batteritesten och lastövervakningen att ske samtidigt. Aggregatet skall vara installerat och självtest vald ( lasten måste vara till > 24 timmar för att ge en konstant belastning, gäller ej ledljus.). Elektroniken känner då första självtesten som referens och lagrar denna information. Observera att denna information sparas även om aggregatet stängs av. Vid nästa självtest, som varar 10 minuter, avläses belastningen de sista 4 minuterna och jämför detta värde med referensvärdet ovan. Om avvikelsen är acceptabel <10VA per utgång, kommer senaste värdet att lagras som nytt referensvärde. Om felet är oacceptabelt >10VA per utgång, kommer ett felmeddelande på displayn Last ändring och alarmreläet lastfel växlar. Översta raden i displayn visar <Accept xxxxva> med + eller beroende på förändringen och under Ref last visas vilken utgång felet finns (scrollning). OBS denna gräns, per utgång, kan ändras i uppstarts meny från 1VA till 45VA. Om lasten är lysdiods- armaturer vars VA tal är lågt, så kan man ändra den eller de utgångar som har sådan last kopplad. Undvik glödljus som last, då VA talet ändras med nätspänningen och kan ge fel larm. Genom att trycka på <Accept kommer aggregatet gå tillbaka till ursprungsläget och acceptera nästa test som den korrekta referens belastningen. Om belastningen är felaktig skall den inte accepteras, tryck på höger knapp så sparas inte ändringen. Aggregatet kommer då att, vid nästa test jämföra belastningen med föregående testvärde. B. LED test vald för armaturer med lågt VA tal tex LED armaturer standard inställningen är gränsen >1,0VA per utgång. Aggregatet skall vara installerat och självtest vald ( lasten måste vara till > 24 timmar för att ge en konstant belastning, gäller ej ledljus.). Elektroniken känner då första självtesten som referens och lagrar denna information. Observera att denna information sparas även om aggregatet stängs av. Vid nästa självtest, som varar 10 minuter och sker på nätdrift, avläses belastningen och jämför detta värde med referensvärdet. Om avvikelsen är acceptabel ( <1,0VA) kommer senaste värdet att lagras som nytt referensvärde. Om felet är oacceptabelt (>1,0VA) kommer ett felmeddelande på displayn Last ändring och alarmreläet lastfel växlar. Översta raden i displayn visar <Accept xxxxva> med + eller beroende på förändringen samt denna utgång som felet finns på, tex Line1-2,7VA. Genom att trycka på <Accept kommer aggregatet gå tillbaka till ursprungsläget och acceptera nästa test som den korrekta referens belastningen. Om belastningen är felaktig skall den inte accepteras, stäng ner aggregatet och korrigera belastningen, omstarta aggregatet. Aggregatet kommer då att, vid nästa test jämföra belastningen med föregående testvärde

8 Manuell test funktion. Under normal drift går det att trycka in båda knapparna samtidigt och ett val mellan AUTO TEST och ÅRLIG (TEST) kommer upp. Om AUTO-TEST (vänster knapp) väljs, kommer en test av lasten i 10 minuter att utföras på nätet indikeras med röd lysdiod TEST. Efteråt kommer en test av batteriet att utföras i 10 minuter, detta indikeras med röda lysdioder TEST och BATTERIDRIFT. Om ÅRLIG väljs kommer aggregatet att utföra en 1 timmes urladdning av batteriet, med en nedräkning på höger sida i Displayn. Om batteriet inte klarar 1 timme (till lågt batteri larm), avbryter aggregat testen och larmar och bibehåller det antal minuter som kvarstår i Displayn. Om, under testen, knapparna trycks in igen, kommer aggregatet att avsluta testen utan att uppdatera minnet. Notera att, om batteriet inte är 100% uppladdat, kan värdena vara avvikande och larm kommer att ges. Årlig test -- Om vald i Inställnings Rutinen, testas batteriet årligen i 60 minuter varje gång samt visar detta i displayn. Testen utgår från att batteriet är fulladdat och kan ej utföras om det har varit ett strömavbrott <20 timmar före test tiden, annars flyttas testen fram 24 timmar. Efter utförd test återgår aggregatet till normalt läge. Om testen varit godkänd, kommer detta att lagras i klockan (RTC) för kontroll. Detta kommer upp som senaste årliga test. Underspänningsskyddet batteri lågt (22,0V) är aktivt och kommer vid behov att avsluta testet samt visa ett felmeddelandet. Detta blir Batterifel och Årlig test fel. Dessutom kommer <accept att komma upp, så att larmet kan kvitteras. Testen kommer inte lagras i klockan som godkänd test. Testen kan avbrytas (efter 1 minut) genom att trycka på båda knapparna samtidigt, då kommer inget att lagras i klockan. Batteriavbrotts funktion -- Batteriströmmen kontrolleras konstant och var 65:e minut kontrolleras hela batterikretsen, vid avbrott ges ett felmeddelande. Överlasts övervakning: Denna funktion fungerar på två sätt. Den första under nätdrift, här kontrolleras hela lasten och om den överstiger 180VA per storlek (t ex EPS50=5x180VA=900VA) i mer än 5 sekunder, kommer överlast att visas samt ljudsignalen ljuda. Lasten måste reduceras och trycka på <Accept för att återgå till normal drift. Om en kortslutning på lasten uppstår, skall säkringen på den utgången lösa 5AFF (SE SIDAN 16 FÖR UTLÖSNINGKAPACITET), samma larm som tidigare kommer att uppstå. Kontrollera att alla utgångarna är i drift efter åtgärd. Den andra sättet är under batteridrift. Om watt värdet från batteriet överstiger 180W per storlek+50w (t ex EPS50=5x180+50=950watt) i mer än 5 sekunder, kommer utspänningen att reduceras ned tills lasten blir det maximalla tillåtna eller till att utspänningen når 150VAC, då stängs växelriktaren av. Detta får överlast att larma och kvarstår tills lasten är reducerad och <Accept knappen är intryckt. Notera att värdet till höger om <Accept knappen är det VA värdet som fanns precis före larmet uppstod. Efter att <Accept knappen är intryckt, kan man trycka sig igenom alla parametrar på enheten, notera att växelspänningen är lägre än nominellt om överlasten finns kvar för att kunna ge bara den maximala effekt som aggregatet kan ge, antingen VA eller W. Under tiden överlast är till, är larmreläet last till. Kortslutnings övervakning: Denna funktion övervakar alla 4 utgångarna individuellt på nätdrift och total last under batteridrift (15ADC per storlek). Om kortslutning ( > 200%) uppstår under nätdrift kommer kortslutning 3 upp som visar vilken utgång som har kortslutningen. På batteridrift, kommer växelriktaren att stanna inom 0,4 sekunder och ge Kortslutning på displayns undre rad. Nu måste aggregatet stängas av med batteribrytaren och sedan till igen för att återställa aggregatet, eller att nätet kommer tillbaka och återställer larmet. Display meddelande -- Följande kan visas på diplayn: 1 SYSTEM OK Visar att inget onormalt finns. 2. NÄT FEL Indikerar att nätet mindre än 65% av normal värde eller frekvensen avviker mer än 2% från normalt 50Hz. 3. BATTERI FRÅN Batterikretsen är bruten 4. BATTERI LÅGT Batteriet är nästan urladdat 22,0V och att aggregatet kommer att stanna snart. Detta kommer att återställas vid 25,5V. Om batteri urladdningen forsätter till 19,0V går aggregatet i vila. Aggregatet kommer att återstarta automatisk när nätet återkommer. 5. BATTERI TEST Testfunktionen är aktiv och att batteriet är under test, lysdioderna Nät drift + Batteri drift + Test pågår är till

9 6. Jordfel kontrollkretsen har funnit ett jordfel. Detta larm följs av fler felmeddelande som förklaring. Intermittent Ett fel har upptäckts och försvunnit innan felproceduren, som skall avgöra vilken utgång som har fel, har slutförts. Lastutgång nr Elektroniken har konstaterat ett fel till utgång nr ( ) samt kopplat ifrån densamma. Multipel Fel Mer än en utgång har ett fel, aggregatet har kopplat bort alla utgångarna. Last fel Aggregatet har inte kunnat konstatera vilken utgång som har fel, och har därför kopplat bort alla utgångarna. Samtliga fel under pkt 6, kan kopplas bort genom att stänga av jordfelsövervakningen (tillfälligt eller permanent) i displayn. Se Inställning rutin pkt9, välj N. 7. Överlast eller Överlast1 (2,3,4) indikerar att en överlast eller kortslutning har uppstått, och anger vilket utgång som har haft felet. 8. Kortslutning 9. Nästa Årliga test. Visas med automatisk scrollning med datum och klockslag för nästa årliga test. 10. Förra Årliga test. Visas med automatisk scrollning med datum och klockslag för förra godkända årliga test, annars visas *********** för att ange att ingen godkänd test har blivit utförd sen uppstart. Lysdioder. Det finns fyra (4) lysdioder, dessa är: Nätdrift grön: Nätet är över 80% och frekvensen är 50Hz ± 2%. Laddningsfel röd: Nät under 65% (för 5 ms eller längre) och har inte kommit tillbaka till >80% eller nätfrekvensen avviker mer än 2% från 50Hz eller batteri Överspänning (>28,5VDC) Batteri drift röd Växelriktaren är igång och nätet är under 65% ( mer än 5mS) eller frekvensen 2% från 50Hz. Denna lysdiod kommer lysa när nätet kommer tillbaka, under tiden när aggregatet åter synkroniserar med nätet. Aggregatet gör därefter en paus 4 sekunder under viken nätet måste vara stabilt. TEST - röd Aggregatet är under självtest. Ljudsignal: Denna blir aktiverad varje gång något alarm syns i displayen. Signalen kan stängas av genom att trycka på valfri knapp. Om ett annat alarm kommer upp, startar ljudsignalen igen. Felsökning -- Lasten är kopplad till utgången men inget tänds kontrollera att tändfasen på ingången är ansluten på samma nummer som utgången, kontrollera även säkringen. -- Displayen tänds, men ingen riktig text kommer fram. Stäng av aggregatet i 5 sekunder, återstarta sedan. -- Displayen visar Clock No Reply Microprocessorn har inte fått kontakt med klockan, ring service. -- Displayen visar Wrong Interrupt eller EE-Data före övergång till normaldrift Internt mikroprocessor problem ring service. -- Jordfels alarm kommer upp på displayen. Kontrollera lastens nollanslutning och kontrollera att nollan till lasten är ansluten till anslutningarna på höger sida på kretskortet. Om det finns EMC filter i armaturerna, kommer läckströmmen att bli hög vilket medför att jordfel uppstår. På modeller (LV5-4 och senare) finns i displayn valmöjlighet att ändra känsligheten på läckströmmen från 30mA till 100 eller 300mA. Batteri Fel alarm på displayen Kontrollera batteri spänningen, bör vara 27,4V ± 0,2V. Annars kontrollera Nät/laddnings säkring F5, skall vara 5A 5x20. Vid säkringsfel. Bör aggregatet visa laddningsström efter byte av säkring. Om säkring löser igen, ring service

10 Specifikation Laddfasen: Spänning: 230 VAC +-10% Frekvens: 50Hz +-2% Skydd: Nätsäkring/Batterisäkring/Polaritetskydd för batteriet (Diod) DC Överspänning & Djupurladdning. Batteri Laddström: 1 / 2 / 4 / 6 ADC valbart med bygel Batteri Spänning: 12 / 24 / 48VDC valbart med bygel och mjukvara. Batterispänning Reglering: 27.4VDC +-0.1% - justerbar med potentiometer. Lågt batteri larm: 22,0VDC (återställs vid 25,5VDC) Underspänning avstängning, batteri: 19VDC (återställs vid 24,2VDC) Batteri Livslängd (förväntad): 10 år vid 20 C Temperaturkompensering: Kontrollerar och justerar laddningsspänningen. OBS bara om extern kabel är ansluten. (externt batteri) Växelriktaren: Spänning: 220 / 230 / 240VAC Statisk Reglering +-2% Sann RMS (Mjukvare vald) - 90% av nominellt vid låg batteri. Dynamisk Reglering: max 10% - återgång till nominellt < 5 sekunder Freqvens: 50.0Hz +-0.1%- egen kristall under nätfel 50.0Hz +-2% - när nätet finns. Slew rate: 0.1Hz/sekund Vågform: Quasi sinus (modulerad fyrkants ) option på sinus. Underspänning avstängning: 150VAC Överlast på nätdrift: 180VA per storlek t ex EPS50 =5x180VA=900VA Överlast på batteridrift: 180 W per storlek +50W för egendrift ( så länge utspänningen överstiger 150VAC) t ex EPS50=5x180+50=950W Kortslutning: 200% inom 0,4S Övergångar: Nät till växelriktare Växelriktaren startar, synkroniserad med nätet, mellan 5 och 20 ms efter nätavbrottet har upptäcks, för att försäkra en säker övergång av lasten ( vid tänd last). Övergången bestäms också av inställningarna med mjukstart och fördröjningen. Växelriktare till nät Växelriktaren låser upp mot nätet (synkroniserar) och efter en kort paus, flyttar lasten till nätet med ett maximalt avbrott av 0,5S. Last anslutningar 4 separata anslutningar som kan väljas som tändfas eller ledljus. Varje utgång är individuellt av säkrade med 5A snabb. Alarm Dessa anslutningar är på kretskortets kortsida, vid ingången. Kontakt data på reläer. 24VDC eller 100VAC. Alla kontakter är ritade i larmläge (eller när aggregatet är avstängt). INV. = Växelriktar läge. Orsakad av att aggregatet har gått i växelriktarläge och drar ström från batteriet. CHRG= Laddningsfel. Orsakad av nätfel, hög likspänning eller låg likspänning. LOAD= Last fel. Orsakad av jordfel, överlast eller kortslutning. COMMON= Summalarm. Orsakad av alla ovanstående samt brandalarm. Display Dot Matrix display 2 linjer x 16 tecken som visar: Tiden (klocka) Timmar Minuter - Sekunder Version av mjukvara Last i VA ( 5VA när) Batterispänning Batteri urladdningsström Batteri laddningsström Nätspänning Växelriktar spänning Testdag (antingen dag eller datum beroende på val) Testtidpunkt (timme minut -sekund)

11 EPS storlek ( ) Batteri Ah - tal Tiden (år månad -veckodag) -- 4 LED Nätdrift / Laddningsfel / Batteridrift/ Test pågår -- Ljudsignal aktiv under alla fel. -- Klocka noggrannhet <1 minut / månad vid 20 C Funktioner -- Batteri Test Funktion valbar via mjukvaran. -- Sleep funktion vid långvarigt strömavbrott- automatisk återstart. -- Lastövervakning valbar via mjukvara vecko / månads -vis -- Jordfelsövervakning- reagerar på 30mA (eller 100mA) Reaktionstid <0,4s Bortkopplingstid < 0,4 sekunder. Fabriksinställd på 100mA -- Brandalarmsfunktion. Kan integreras med befintliga övervakningssystem. Omgivning / Kapsling -- Temperatur område C -- Relativ fuktighet 40-90% icke-kondenserat -- Höjd över havet 1000 m max -- Stålkapsling / Pulverlackerad IP

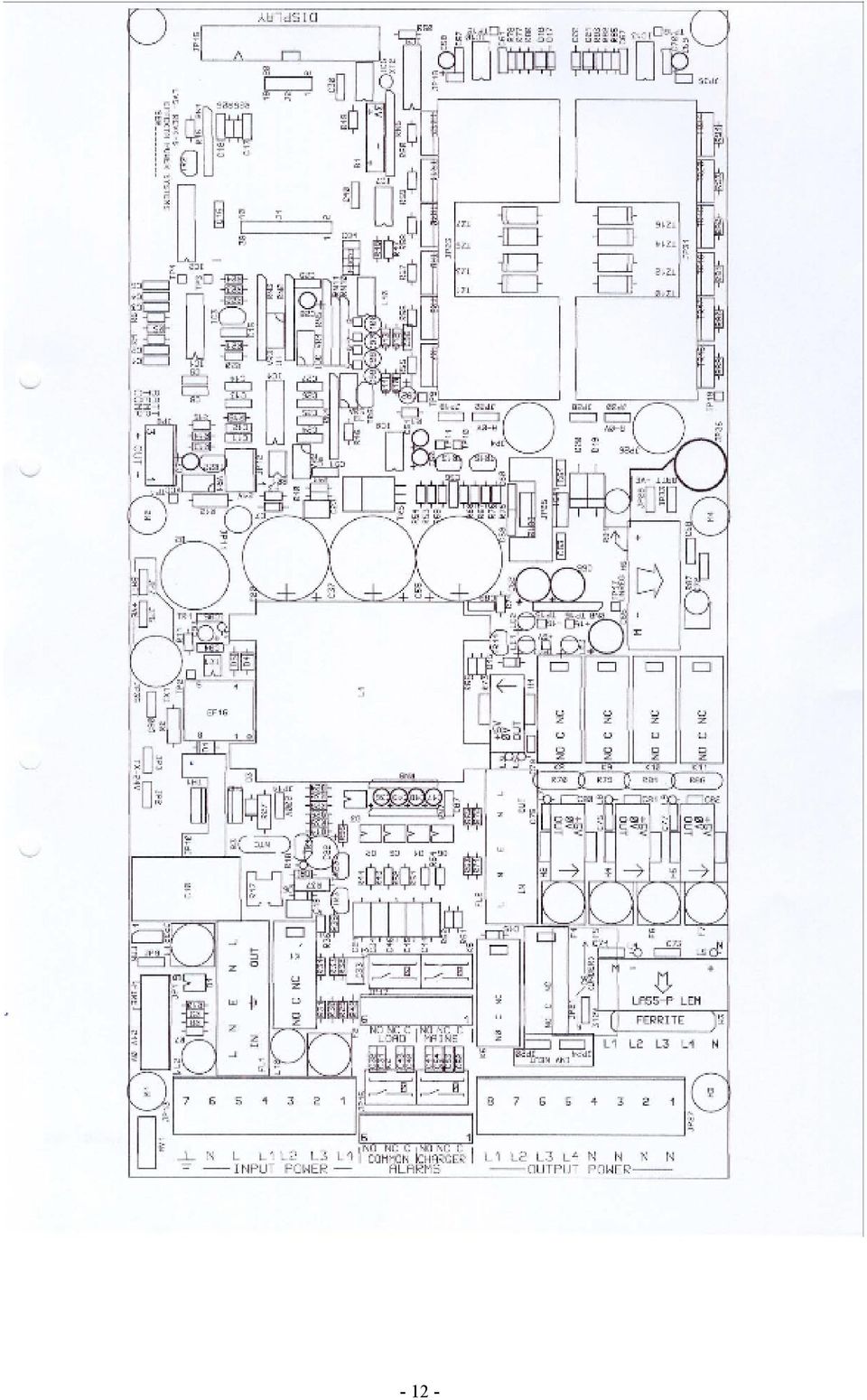

12 - 12 -

13 - 13 -

14 DECLARATION OF CONFORMITY We, EFFEKTA POWER SYSTEMS AB SADELGATAN 6, MALMÖ, SWEDEN declare under our sole responsibility that this product EPS10-D; EPS20-D; EPS30-D; EPS40-D;EPS50-D EPS60-D; EPS80-D; EP100-D to which this declaration relates is in conformity with the following standards SAFETY: EN50171, EN50172 EMC: EN Malmö Jonny Rundqvist...J.Rundqvist
