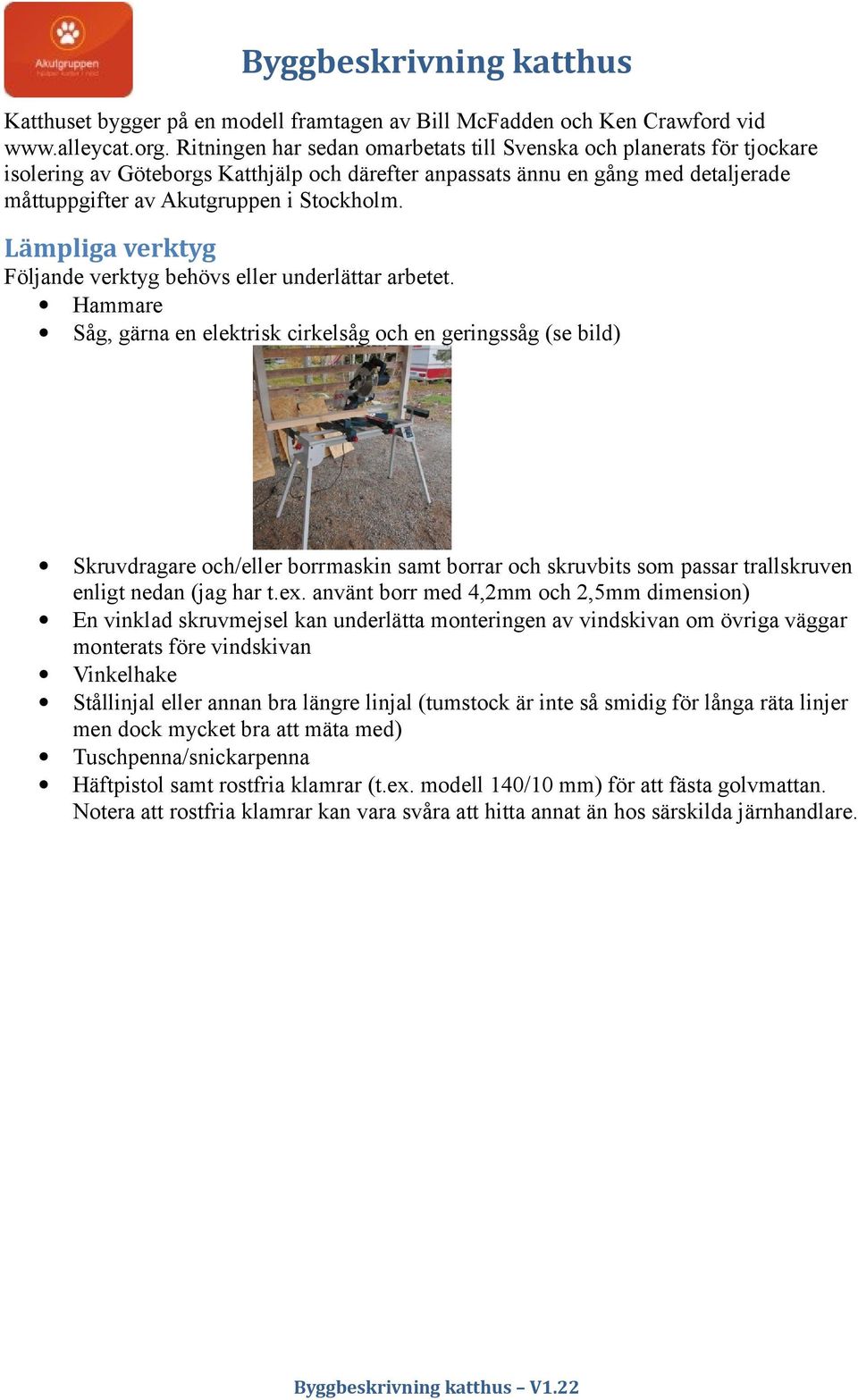

1 Katthuset bygger på en modell framtagen av Bill McFadden och Ken Crawford vid Ritningen har sedan omarbetats till Svenska och planerats för tjockare isolering av Göteborgs Katthjälp och därefter anpassats ännu en gång med detaljerade måttuppgifter av Akutgruppen i Stockholm. Lämpliga verktyg Följande verktyg behövs eller underlättar arbetet. Hammare Såg, gärna en elektrisk cirkelsåg och en geringssåg (se bild) Skruvdragare och/eller borrmaskin samt borrar och skruvbits som passar trallskruven enligt nedan (jag har t.ex. använt borr med 4,2mm och 2,5mm dimension) En vinklad skruvmejsel kan underlätta monteringen av vindskivan om övriga väggar monterats före vindskivan Vinkelhake Stållinjal eller annan bra längre linjal (tumstock är inte så smidig för långa räta linjer men dock mycket bra att mäta med) Tuschpenna/snickarpenna Häftpistol samt rostfria klamrar (t.ex. modell 140/10 mm) för att fästa golvmattan. Notera att rostfria klamrar kan vara svåra att hitta annat än hos särskilda järnhandlare.

2 Material Följande material behövs till katthuset. Priserna baserar sig på uppgifter från ByggMax ordinarie priser från den 15 oktober st 12x1200x2500mm plywoodskiva för ytterväggar eller formplywood som redan är täckt med ett plastskikt så att endast mindre ytor behöver målas. Kostar ca 379 kr per skiva för formplywood. 1 st 12x1200x2500mm (kan ev. benämnas 11x1197x2440) OSB-skiva eller plywood för innerväggar. Kostar ca 119 kr per skiva. Även tunnare panelskiva kan användas men 12mm OSB-skiva har använts för denna ritning. 4 st Kortlängder av träregel 45x70mm. En kortlängd är enklare att hantera vid hemtransport före sågning då den inte är längre än ca 3 meter. Kostar ca 13kr per meter d.v.s. ca 156 kr för fyra gånger tre meter. Fotot visar redan sågade delar.

3 Isolering (t.ex. glasfiber) på skivor med mm tjocklek. Kostar ca 240 kr för en säck/rulle som räcker till minst åtta hus. Takpapp eller takshingel för att täcka ca 1,2 m². Linoleummatta, plastmatta eller annat vattentåligt golvmaterial som skall täcka ca 0,8 m². Linoleummatta kan kosta ca 150 kr per m² t.ex. på Mattvaruhuset. Utomhusfärg, gärna i en kulör som smälter in i miljön där huset skall stå. Undvik slamfärg. Om du stryker grundfärg eller träolja före huvudfärgen ger detta förstås bästa möjliga hållbarhet. Ca 70-tal skruvar, lämpligen trallskruv för utomhusbruk med dimensionerna 4.2x55mm. Kostar ca 60 kr för ett paket med 250 skruvar. Trälim för utomhusbruk. Ca 100 st pappspik. Spikarna skall helst inte vara så långa att de går igenom taket d.v.s. max ca 12 mm långa. Kopparnubb med stora huvuden fungerar utmärkt. Ev. ledhasp och hänglås. Ev. handtag för att underlätta flytt av huset. Ev. 2 st större krokar att haka fast spången till dörren med i dörröppningen om inte spången skruvas fast i öppningen. Tryckimpregnerade hörnstolpar eller lekablock att ställa huset på. Stolpar med samma dimension som reglarna d.v.s. 45x70mm rekommenderas då huset därmed står stadigt även vid hård blåst och denna lösning beskrivs i slutet av denna beskrivning. Lämplig längd på virket per hus är 4 st x 50 cm + 4 st x 10 cm = 240 cm. En spång för katterna (använd del av spillvirket) till ingången, kan behövas.

4 Att tänka på innan du börjar bygga Följande text kan hjälpa dig att avgöra vad du behöver köpa och det arbete som kommer krävas samt ge dig ett par hjälpsamma tips. Hur många katter behöver du plats för? Detta avgör hur många hus du behöver bygga. Tänk på att alla katter troligen inte kommer att använda huset, åtminstone inte samtidigt. Huset bör inte hysa mer än fyra katter samtidigt. Använd endast utomhusfärg för att skydda huset mot vädret, helst mörkgrönt eller mörkbrunt för att huset skall smälta in i omgivningen. Golvet bör ha linoleummatta, plastmatta e.d. istället för textilier. Mattor, handdukar etc. drar åt sig fukt och bör inte användas om man inte regelbundet byter ut dessa. Använd skruv istället för spik då det ger bättre hållbarhet och limma helst delarna (mot ytterväggar och yttre reglar) mot varandra med trälim avsett för utomhusbruk. Taket måste luta för att vatten ska kunna rinna av. Vindskydd (se ritning) ska placeras i husets ingång för att öka värmen och förhindra drag. Du kan även sätta en canvaslucka eller vanlig kattlucka i ingången. Du kan även sätta en ledhasp med hänglås på huset om du vill förebygga att taket öppnas av andra. Flis, halm eller hö kan placeras på insida av huset för värme och komfort. Placera aldrig vatten inuti huset. Välter skålen så får katterna ett blött och isigt sovställe. Ett par hus tar ca två hela dagar att bygga för en ensam person och ytterligare en till två dagar för målning då färgen måste torka mellan strykningarna. Framförallt de första momenten där de stora träskivorna sågas till kräver utrymme så kan du göra detta redan på brädgården kan det underlätta hanteringen. Var noga när du sågar. Välj en metod för placering av sågen, antingen på insidan eller på utsidan av de pennstreck du ritar. Byt inte metod utan se till att alla delar sågas på samma sätt för bästa precision. Var också noga med att sätta allt vinkelrätt så att delarna verkligen möts där de ska.

5 Nu bygger vi Börja med att såga till alla delar enligt ritningarna nedan. (Finns även i större skala i slutet av dokumentet) Ritningarna visar hur respektive skiva utnyttjas. De ljusblå delarna blir spillvirke. Det finns dock material nog att bygga en hylla av i huset men i denna version av ritningen har detta inte lagts in då hyllan gör huset svårare att hålla rent och hindrar bra täckning med plastmattan i botten. En spång från marken till ingången kan också sågas till av spillvirket beroende på hur högt upp du avser montera huset (på stolpar eller t.ex. lecablock).

6 Bilden nedan visar OSB-skivan med innerväggarna markerade. De ljusblå delarna blir spillvirke. Bygger du många hus kan de större spillytorna användas till andra hus för att spara material.

7 Bilden nedan visar hur reglarna kan sågas till från fyra kortlängder med sidodimensionerna 45x70mm. Notera att den nedersta regeln i bilden visas på högkant så att avfasningarna syns. Måtten anger dock alltid den längsta delen varför reglarna först kan kapas till dessa mått och sedan fasas av med en geringssåg till rätt vinkel i ena änden. Enklast görs detta förmodligen genom att reglarna provmonteras och markeras med en penna längs lutningen på sidoväggarna, varefter reglarna sågas till. Vinkeln för avfasningen är annars 16 grader och kan användas på alla delar som skall fasas av. Var bara noga med att vända reglarna åt rätt håll. När du kapat till alla delar är det dags att börja montera. Vi börjar från botten med den yttre bottenskivan samt reglarna för densamma. Utrymmet mellan ytter- och innerskiva skall fyllas med isolering innan innerskivan monteras. Lämna 12mm till ytterkanterna på bottenskivan eftersom alla ytterväggar skall monteras mot reglarna där.

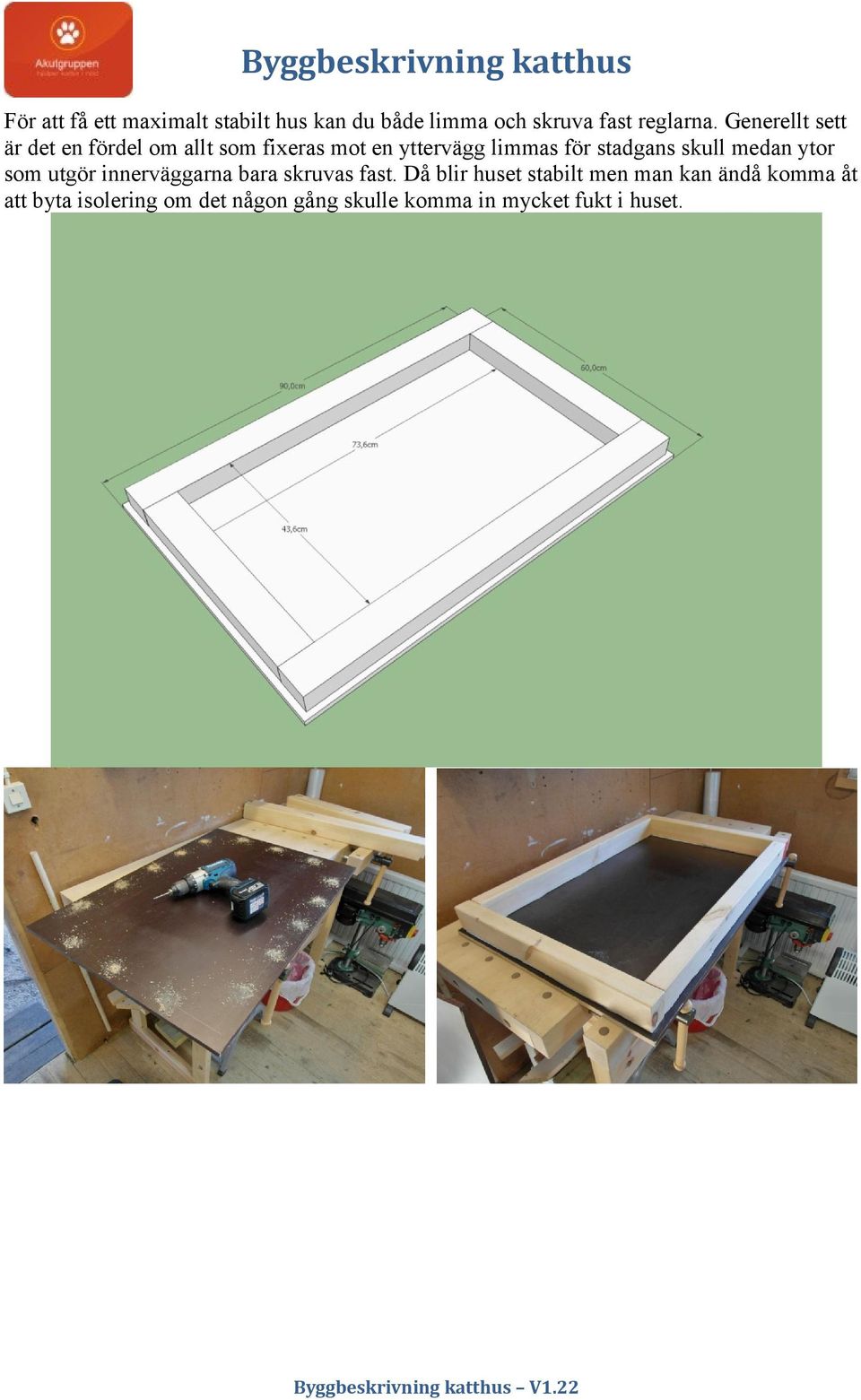

8 För att få ett maximalt stabilt hus kan du både limma och skruva fast reglarna. Generellt sett är det en fördel om allt som fixeras mot en yttervägg limmas för stadgans skull medan ytor som utgör innerväggarna bara skruvas fast. Då blir huset stabilt men man kan ändå komma åt att byta isolering om det någon gång skulle komma in mycket fukt i huset.

9 I fotot nedan ser du hur glasfiberisoleringen skurits till och passats in mellan reglarna. Notera också 12mm-avståndet till alla ytterkanter på bottenskivan. Bilden nedan visar den inre bottenskivan som, om du följer rådet att inte limma innerskivor, bara skall skruvas fast i reglarna. Kontrollera att innerskivan inte sticker ut utanför reglarna för då kan inte väggarna gå vinkelrätt uppåt och du kommer att få svårt att få ihop väggarna mot hörnreglarna i nästa steg.

10 Nästa bild visar hur reglarna skall passas in i hörnen av den inre bottenskivan. Montera dock väggarna samtidigt så att alla delar blir stabila och kan hållas på plats med skruvarna. Om du inte redan fasat av reglarna så kan du göra det nu genom att rita en linje efter lutningen på sidoväggarna. Det färdiga resultatet med ytterväggar mot reglar visas nedan.

11 Följande foton visar samma moment som ovan där ytterväggarna fästs mot bottenreglarna med lim och skruv samt hur den ena kortsidan monteras. Försök sätta skruvarna i mitten av reglarna så att skruven får bra fäste utan att spräcka reglarna. Se upp med dolda skarvar så inte skruven hamnar mitt emellan två reglar. Om trät är tillräckligt mjukt behöver du inte förborra, men det är bara bra om du orkar göra det för att minska spänningar i trät. Allra bäst blir det om du borrar i den första ytan (där skruvens släta yta passerar) med samma dimension på borret som skruven (4,2mm) och med ett betydligt smalare borr i den yta där skruven skall fästas (t.ex. 2,5mm). Bilden nedan visar stödreglarna för innerväggarna. Notera att dessa monteras på annan lädd än huvudreglarna och alltså måste fasas på den långa sidan (70mm) istället för mot den korta sidan (45mm). Notera också att måtten på reglarna visar den avfasade sidan (39,1 cm) medan måttet på framsidan visar reglarnas högsta punkt (40,3 cm).

12 Nästa bild visar hur de kortare reglarna mot baksidan monteras. Måtten i bilden utgör den högsta punkten på reglarna så den avfasade sidan är lägre (motsvarande måttet på den bakre väggen d.v.s. 24,3 cm).

13 Fotona nedan visar åter igen stödreglarnas montering. Notera att reglarna på bilderna inte har sågats till rätt längd i förväg utan här har jag markerat avfasningarna med penna från sidornas lutning och först därefter kapar jag reglarna till rätt vinkel och längd. Hur du gör är valfritt så länge du är noggrann om du utgått från redan kapade delar så att måtten stämmer över hela huset. Om du monterar något snett så kan redan kapade bitar visa sig vara för korta, vilket förstås är tråkigare än om bitarna är för långa från början. Fotona nedan visar hur innerväggarna kapas till med rätt vinkel genom att ytterväggarna får styra lutningen. Detta behöver du alltså, precis som tidigare, bara göra om du inte redan kapat alla delar exakt enligt måtten i början av denna beskrivning. Notera särskilt (se röd text i fotot nedan till höger) att innerväggen på framsidan (mot ingången) också har en fasad översida d.v.s. OSB-skivan har här också fasats av (slipats till eller sågats med en vinklad cirkelsåg) så att skivan går ända upp mot taket på sin högsta punkt men lutar inåt precis som reglarna, så att taket när det monteras inte fastnar på en uppskjutande del av innerväggen. Detta för att säkerställa att glasfiberisoleringen inte kan slinka in i huset d.v.s. innerväggen måste passa väl mot taket. Innerväggen mot baksidan däremot kan få vara lite för låg då den sida som är mot isoleringen når upp till taket och därmed hindrar att isoleringen kommer in i huset.

14 Nu kan vindskivan monteras. Här kan det vara svårt att komma åt att skruva fast skivan i regeln vid dörren, så en vinklad skruvmejsel/bitsmejsel är en stor fördel för att komma åt. Tänk på att vända skivan åt rätt håll så den inte blir så hög att den tar i innertaket (som kommer ned en bit i huset p.g.a. isoleringsdistansen från yttertaket. Fotot nedan visar en vindskiva med lite andra mått än ritningen. Ritningen är dock bättre och kräver inte att vindskivan fasas av. Notera att isoleringen placerats mellan väggarna. Var noga med att få ned isoleringen ända i botten. Använd gärna en stållinjal e.dyl. för att skjuta ned den understa kanten på isoleringsskivan så att inga stora luftfickor blir oisolerade nära botten.

15 Nu är vi redo att bygga taket med sin isolerade mittdel, ungefär som när du la bottenplattan.

16 Tänk på att måtten för taket skiljer sig en hel del från bottenplattan både då innerdelen som håller isoleringen skall få plats trots att taket och därmed reglarna lutar och då det stora yttertaket sticker ut rejält åt alla håll. Lämna särskilt mycket av yttertaket utstickande på framsidan så att det bildas ett regnskydd över ingången till huset. Glöm inte isoleringen mellan yttertak och innertak.

17 Bilden nedan visar exempel på avstånd till ytterkanterna för de olika sidorna. Notera alltså att taket sticker ut mer på framsidan (20 cm) av huset än baksdian (14,8 cm) men att det naturligtvis sitter symmetriskt i sidled (10,9 cm på vardera sidan). Nu är själva husbyggnaden färdig. Passa på att njuta av ditt verk!

18 Dags att måla och klä husets tak med papp samt golvet med en skyddande matta. Måla alla exponerade träytor, helst (minst) två gånger! Finns tid kan även husets insida med fördel målas för att bli så tåligt och lätt att rengöra som möjligt. Du skall bara använda färg avsedd för utomhusbruk eftersom huset utsätts för både kyla och fukt. Undvik alla former av s.k. slamfärger eftersom de släpper lite färgpulver vid all kontakt. Faluröda katter är inte nöjda katter. Om du använde takpapp istället för shingel är denna ganska skör och bör inte vikas för skarpt. Du kan dock vika in pappen mjukt runt kanten (låt den sitta lite luftigt) och sedan fästa den med kopparnubben på undersidan av taket. Tänk på att fästa den papp som sitter längst ned först så att regnvatten inte rinner in under kanten. Montera alltså den papp som sitter närmast ingången allra sist så att den ligger ovanpå nästa skikt.

19 Om du väljer att bygga en benställning kan detta med fördel göras av tryckimpregnerat virke 45x70mm då dessa pelare står mot den fuktiga marken och kan ruttna om de inte är impregnerade. I bilden nedan har längder om 50 cm använts och en 10 cm lång bit har skruvats fast under huset mot stolpen så att huset vilar på denna bit och inte enbart hänger i stolparnas skruvar. Den 10 cm långa biten bör dessutom limmas mot stolpen för att ge maximal styrka. Själva stolpen räcker det dock att fästa med tre skruvar. Sätt fast stolparna på utsidan av huset mitt emot de befintliga hörnreglarna så att det finns stadigt material att fästa i. Spången på bilden ovan är gjord av 12x70 cm formplywood d.v.s. del av spillvirket från första momentet. Har du även några bitar målad list kan du göra små trappsteg genom att skruva fast listen på 3-4 ställen längs spången så katterna får bra stöd även om spången är hal. Spången kan antingen skruvas fast i huset vid dörren eller hakas fast om två större krokar fästs i ena änden och sedan läggs över ingången (ungefär som ett par änterhakar ). Fotona nedan visar nästan samma lösning som beskrivits i det föregående, men här har grövre stolpar använts (70 x 70mm) vilka istället sågats ned så att en hylla bildats på vilken huset vilar. Detta är dock besvärligare om man inte har en bandsåg eller en djupgående cirkelsåg (minst 70mm) varför den lösning som beskrivits ovan rekommenderas. Montera slutligen eventuell hasp med lås för taket. Glöm inte heller att tydligt märka huset med organisationens namn samt kontakttelefonnummer både på utsidan och på insidan. Väl jobbat!

20 Sågmall Yttersida

21 Sågmall Innersida
