1 Energieffektiv lagring med Muntersmetoden

2 Muntersmetoden - tryggt, säkert och energismart Det finns ett direkt samband mellan hög relativ fuktighet (RF) och fuktskador på lagrade produkter. Genom att kontrollera fuktigheten så att den inte överstiger 50% RF kan man gardera sig mot de flesta skador och problem som luftens fuktighet kan ställa till med. Det finns material som måste förvaras i tempererat klimat (oftast vätskor) men de flesta material är dock ganska så opåverkade av temperatur men betydligt mer känsliga för fukt. Många material som lagras och förvaras är hygroskopiska eller känsliga för kondens och korrosion. Muntersmetoden Ett fuktsäkert lager enligt Muntersmetoden bygger på en teknik som kallas sorptionsavfuktning som är en säker och pålitlig metod året runt. Munters har levererat energieffektiva avfuktningssystem som har skapat fuktsäkrade lager i mer än 60 år. Minska energiförbrukningen med upp till 90% Ett uppvärmt lager slukar stora mängder energi men skapar trots detta inte en säker och fuktkontrollerad lagermiljö. Beroende på årstid och väderförhållande pendlar den relativa fuktigheten i ett uppvärmt lager mellan ca 20-80% RF, det vill säga, extremt torrt på vintern och mycket fuktigt på sommaren, dessutom till mycket höga energikostnader. I ett avfuktat lager är energiförbrukningen cirka 30-90% lägre jämfört med ett uppvärmt lager. Avfuktaren arbetar effektivt vid alla temperaturer vinter som sommar och säkrar produktkvalitén på ett effektivt sätt. Dessutom är det väsentligt billigare att bygga ett tätt lager lämligt för avfuktning jämfört med ett lager anpassat för uppvärmning. EXEMPEL: Vi jämför två identiska lagerbyggnader, m 3. Utomhus är temperaturen +19 o C och den relativa fuktigheten är 81%. Vi önskar att den relativa fuktigheten i respektive lager ska vara 50%. Besparing 90%! Uppvärmt lager kkwh/år Energieffektivt lager kwh/år Tips! Låt oss beräkna och visa hur stor energibesparing som ni kan göra redan idag. I ett uppvärmt lager växlar den relativa fuktigheten över året. Produkterna utsätts för olika fuktighetsnivåer som påverkar både kvalitet och livslängd negativt. 100% RH Relativ fuktighet i olika lagermiljöer Utomhus Avfuktat lager Ett avfuktat lager skyddar dina produkter året runt. 20 Varmlager

3 Undvik fuktproblem med Muntersmetoden Fukt, kondens, mögel och rost påverkar material på olika sätt. Allt material har sin egen komfortzon där kvalitet och andra egenskaper förblir oförändrade över lång tid. För hög relativ fuktighet eller kondens kan orsaka allvarliga skador eller förändra ett materials egenskaper på ett oönskat sätt. En säker och beprövad metod att bibehålla ett materials egenskaper är att förvaring sker under fuktkontrollerade former. Kontakta gärna oss på Munters för en kostnadsfri konsultation om hur vi kan erbjuda ett fuktsäkert klimat i just ditt lager. Mögel, mjöldagg och insekter (70% RF) Byggmaterial, textilier, läder men även mat påverkas negativt av för hög fuktighet. När den relativa fuktigheten överstiger 70% aktiveras mögelsporer som sedan fortsätter att växa till mjöldagg och svamp. Insekter trivs också i denna näringsrika miljö. Mjukskador på emballage (55%RF) Vid ca 55% luftfuktighet mjuknar wellpapp, vilket gör det svårare att exempelvis stapla kartonger på varandra. Hög risk för skador och kassering av gods. Korrosion (50% RF) Korrosion är ett vanligt problem vid lagring av metallprodukter såsom obehandlad plåt, kullager, fordon eller verktyg, reservdelar men även galvaniserad plåt. Om den relativa fuktigheten sänks till 50% upphör i princip korrosionsprocessen, rostbildningen ökar dramatiskt då den relativa luftfuktigheten överstiger 60%. Bakterietillväxt (40% RF) Lagring av livsmedel och råvaror ställer stora krav på hygien. De flesta leverantörer kräver en relativ fuktighet under 40% för att undvika bakterietillväxt. Kontaktkorrosion på elektronik (40% RF) Elektronikkomponenter är extremt fuktkänsliga och kan drabbas av kontaktkorrosion. Lite rost kan skapa oproportionerligt stora problem, vid en RF under 40% minskar risken för elektroniska fel samtidigt som livslängden förlängs. Degradering av film (20% RF) För att bevara samlingar av film och magnetiska band rekommenderas ett klimat med en relativ luftfuktighet mellan 20-30%. Korrosion på järn Mögeltillväxt

4 Energieffektiv lagring med Muntersmetoden Sorpotionsavfuktning - Muntersprincipen Processluft Torrluft Våtluft Regenereringsluft Själva hjärtat i våra avfuktare är den s k sorptionsrotorn. Rotorn innehåller många små luftkanaler som tillsammans skapar en mycket stor kontaktyta på en liten volym. Rotorn tillverkas i ett korrugerat glasfibermaterial impregnerat med högeffektiva fuktupptagande ämnen för att effektivt adsorbera fukt. Funktionen är lika genialisk som enkel, två luftströmmar passerar samtidigt genom två sektioner i rotorn som sakta snurrar. Den ena luftströmmen avfuktas, den andra luftströmmen är het och används för att torka rotorn så att den på nytt kan ta upp fukt. Fukten leds bort i form av en varm och mycket fuktig luftström. Eftersom en sorptionsavfuktare gör om fukten till vattenånga fungerar den här lösningen oavsett temperatur, det vill säga även i minusgrader. Idag finns även flera olika värmeåtervinningslösningar för att spara ännu mer energi.

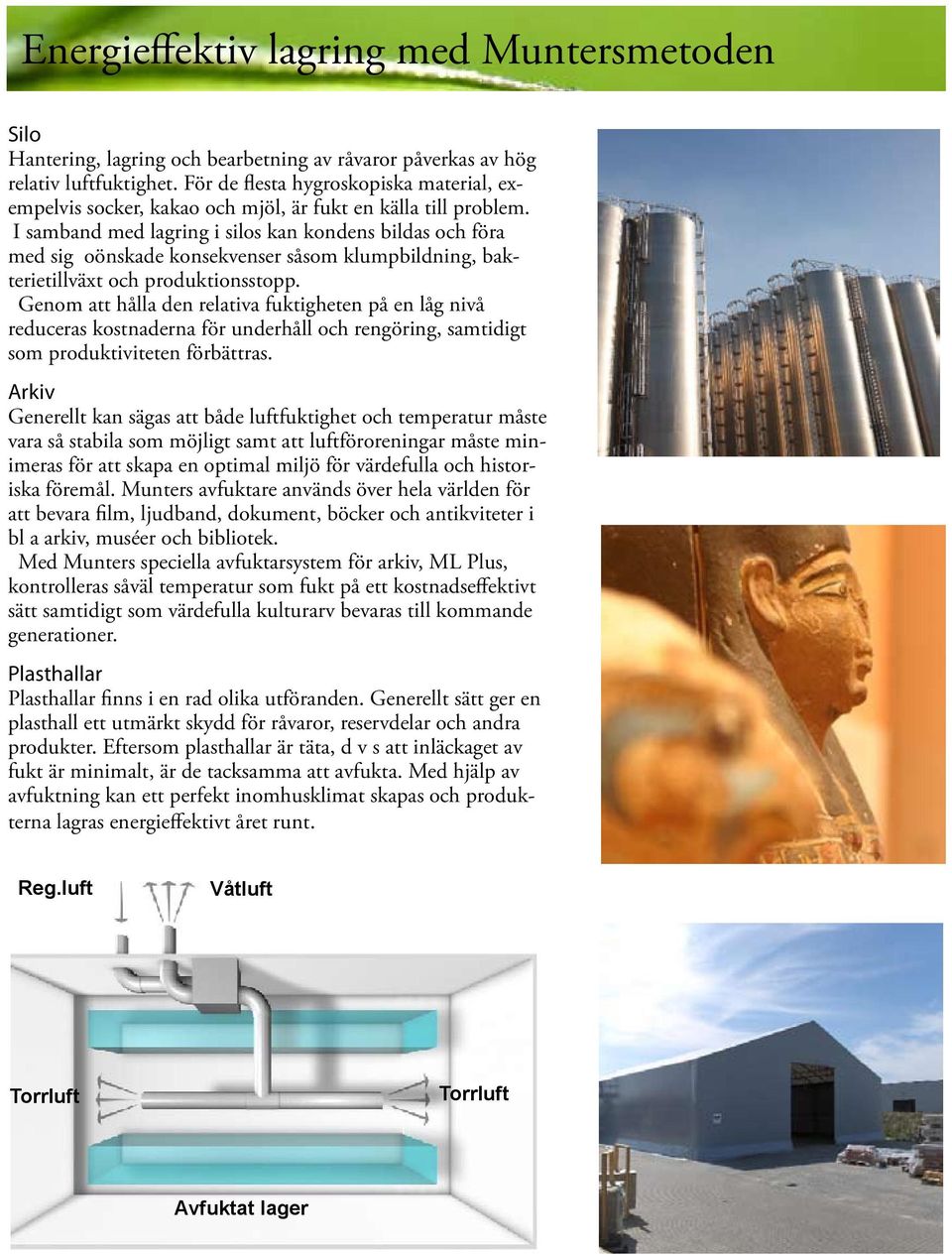

5 Energieffektiv lagring med Muntersmetoden Silo Hantering, lagring och bearbetning av råvaror påverkas av hög relativ luftfuktighet. För de flesta hygroskopiska material, exempelvis socker, kakao och mjöl, är fukt en källa till problem. I samband med lagring i silos kan kondens bildas och föra med sig oönskade konsekvenser såsom klumpbildning, bakterietillväxt och produktionsstopp. Genom att hålla den relativa fuktigheten på en låg nivå reduceras kostnaderna för underhåll och rengöring, samtidigt som produktiviteten förbättras. Arkiv Generellt kan sägas att både luftfuktighet och temperatur måste vara så stabila som möjligt samt att luftföroreningar måste minimeras för att skapa en optimal miljö för värdefulla och historiska föremål. Munters avfuktare används över hela världen för att bevara film, ljudband, dokument, böcker och antikviteter i bl a arkiv, muséer och bibliotek. Med Munters speciella avfuktarsystem för arkiv, ML Plus, kontrolleras såväl temperatur som fukt på ett kostnadseffektivt sätt samtidigt som värdefulla kulturarv bevaras till kommande generationer. Plasthallar Plasthallar finns i en rad olika utföranden. Generellt sätt ger en plasthall ett utmärkt skydd för råvaror, reservdelar och andra produkter. Eftersom plasthallar är täta, d v s att inläckaget av fukt är minimalt, är de tacksamma att avfukta. Med hjälp av avfuktning kan ett perfekt inomhusklimat skapas och produkterna lagras energieffektivt året runt. Reg.luft Våtluft Torrluft Torrluft Avfuktat lager

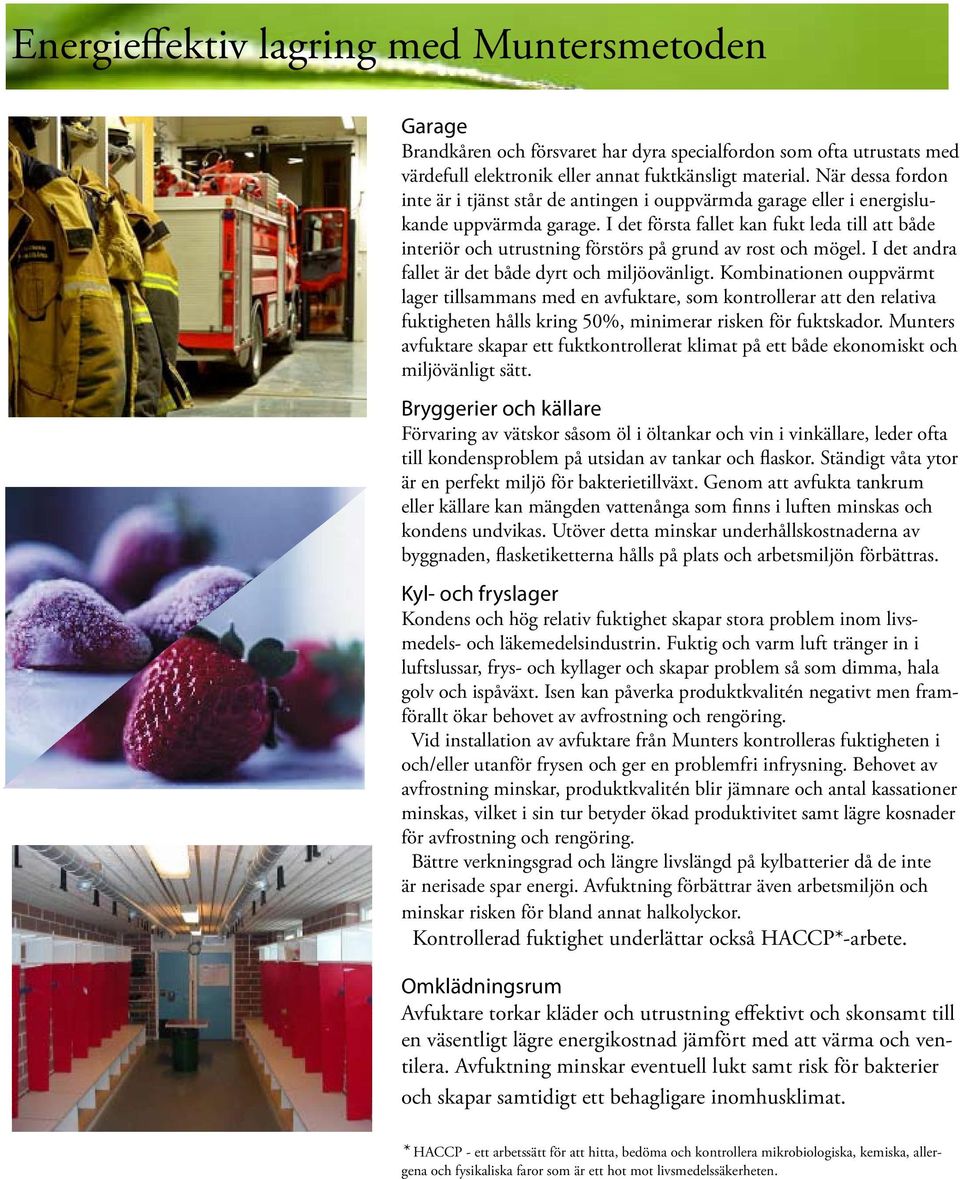

6 Energieffektiv lagring med Muntersmetoden Garage Brandkåren och försvaret har dyra specialfordon som ofta utrustats med värdefull elektronik eller annat fuktkänsligt material. När dessa fordon inte är i tjänst står de antingen i ouppvärmda garage eller i energislukande uppvärmda garage. I det första fallet kan fukt leda till att både interiör och utrustning förstörs på grund av rost och mögel. I det andra fallet är det både dyrt och miljöovänligt. Kombinationen ouppvärmt lager tillsammans med en avfuktare, som kontrollerar att den relativa fuktigheten hålls kring 50%, minimerar risken för fuktskador. Munters avfuktare skapar ett fuktkontrollerat klimat på ett både ekonomiskt och miljövänligt sätt. Bryggerier och källare Förvaring av vätskor såsom öl i öltankar och vin i vinkällare, leder ofta till kondensproblem på utsidan av tankar och flaskor. Ständigt våta ytor är en perfekt miljö för bakterietillväxt. Genom att avfukta tankrum eller källare kan mängden vattenånga som finns i luften minskas och kondens undvikas. Utöver detta minskar underhållskostnaderna av byggnaden, flasketiketterna hålls på plats och arbetsmiljön förbättras. Kyl- och fryslager Kondens och hög relativ fuktighet skapar stora problem inom livsmedels- och läkemedelsindustrin. Fuktig och varm luft tränger in i luftslussar, frys- och kyllager och skapar problem så som dimma, hala golv och ispåväxt. Isen kan påverka produktkvalitén negativt men framförallt ökar behovet av avfrostning och rengöring. Vid installation av avfuktare från Munters kontrolleras fuktigheten i och/eller utanför frysen och ger en problemfri infrysning. Behovet av avfrostning minskar, produktkvalitén blir jämnare och antal kassationer minskas, vilket i sin tur betyder ökad produktivitet samt lägre kosnader för avfrostning och rengöring. Bättre verkningsgrad och längre livslängd på kylbatterier då de inte är nerisade spar energi. Avfuktning förbättrar även arbetsmiljön och minskar risken för bland annat halkolyckor. Kontrollerad fuktighet underlättar också HACCP*-arbete. Omklädningsrum Avfuktare torkar kläder och utrustning effektivt och skonsamt till en väsentligt lägre energikostnad jämfört med att värma och ventilera. Avfuktning minskar eventuell lukt samt risk för bakterier och skapar samtidigt ett behagligare inomhusklimat. * HACCP - ett arbetssätt för att hitta, bedöma och kontrollera mikrobiologiska, kemiska, allergena och fysikaliska faror som är ett hot mot livsmedelssäkerheten.

7 Energieffektiv lagring med Muntersmetoden Expertråd Med hjälp av Munters dimensioneringsprogram beräknar vi med utgångspunkt från bland annat önskad luftfuktighet samt lagrets storlek och täthet vilket avfuktningsaggregat som behövs. Dataprogrammen tar även fram beräknad energiförbrukning. I jämförelse med uppvärmning ger avfuktning vanligtvis en energibesparing på 30-90%. Perfekt lagringsmiljö på Kraft Foods Redan 1984 installerade Kraft Foods i Upplands Väsby en Munterssorptionsavfuktare i ett av företagets automatiska kyllager. Detta för att förhindra kondensproblematik och säkerställa fortsatt hög produktkvalitet. Efter 24 år fungerade avfuktaren fortfarande felfritt men en energirevision visade att Marabou genom att byta ut den gamla avfuktaren mot en ny Munters MCD kunde spara 32% i driftskostnad. Munters energieffektiva lösng Efter att ha jämfört olika alternativ och företag kom Kraft Foods fram till att Munters hade den energieffektivaste lösningen. Munters energieffektiva MCD-avfuktare förbrukar endast 1,3 kwh per kilo avlägsnat vatten. Detta visade sig vara nästan 25% lägre än andra leverantörers föreslagna lösningar. Munters energieffektiva sorptionsavfuktare MCD155 blev ett självklart val. MCD155 har ett nominellt luftflöde på m 3 /h, avfuktaren säkerställer nu ett kontrollerat och konstant klimat (+5 C/50%RF) i lagret ( m 3 ) året runt oberoende av utomhustemperatur och fuktighet. Avfuktning hos Kraft Foods Förhindrar kondens och mögel Förhindrar chokladblomning Förhindrar mjukskador på emballage Säkerställer hög kvalitet Energieffektiv lagring Jonny Hagenbjörk, fastighetsansvarig på Krafts Marabous chokladfabrik, säger Till vår stora glädje har Munters tagit hand om alla detaljer, från nedmontering av det gamla aggregatet till montering av komplett kanalsystem och elinstallationer. Vi har endast behövt kommunicera med en leverantör och det har gjort livet mycket lättare för oss. Vi ser nu fram emot resultatet av MCD-installationen och känner oss säkra på att våra produkter kommer att lagras i ett optimalt klimat. Avfuktaren hjälper oss dessutom i HACCP-arbetet.

8 Ett globalt företag med stark kundfokus Munters har kontor i 30 länder med medarbetare och fler än 300 kontor världen över. Vi är världsledande när det gäller energieffektiv luftbehandling inom komfort, process och miljöskydd. Genom att ständigt dela med oss av våra idéer inom vårt internationella nätverk kan vi upprätthålla vår position som en kundorienterad expert på luftbehandling. Tillsammans med tillförlitlighet och snabbhet har det hjälpt oss att bygga ett starkt varumärke. Vår kundfilosofi bygger på att hela tiden utveckla och tillverka system som tillgodoser våra kunders ständigt varierande behov. Nöjda kunder är vad vi strävar efter varje dag. HUVUDKONTOR REGIONKONTOR Munters Europe AB Munters Europe AB Munters Europe AB Munters Europe AB Munters Europe AB Box 1150 Stenyxegatan 21H Östra Nygatan 104 Gärdevägen 5C Box Kista Malmö Skellefteå Sundsvall Västra Frölunda Tel Tel Tel Tel Tel Fax Fax Fax Fax Fax E-post: avfuktning@munters.se
