Energioptimering utan investering

Transkript

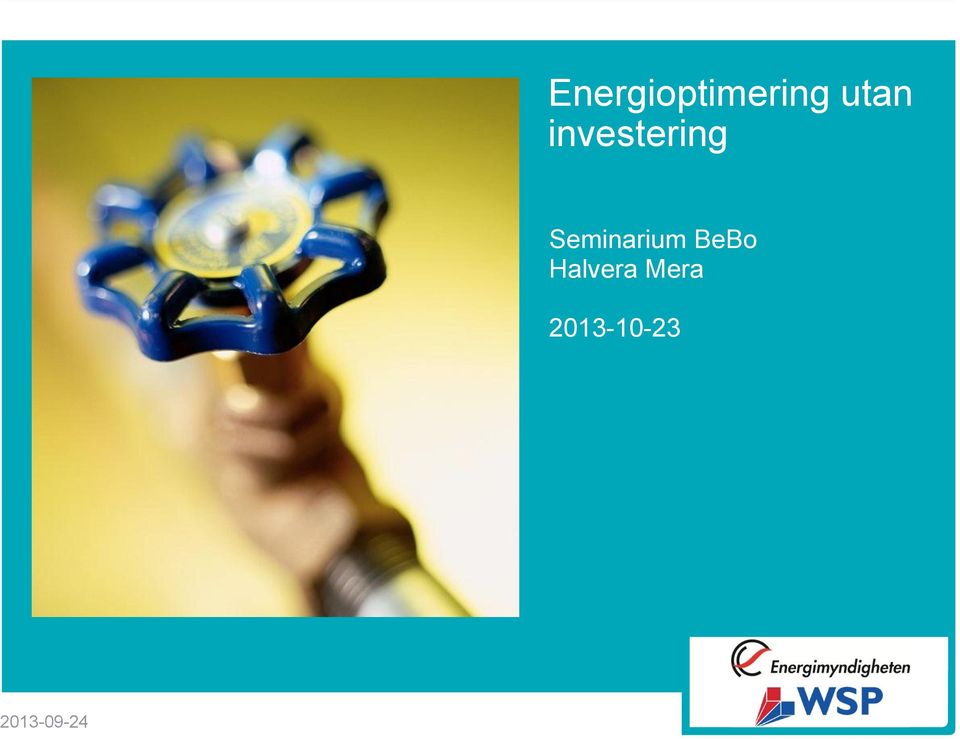

1 Energioptimering utan investering Seminarium BeBo Halvera Mera

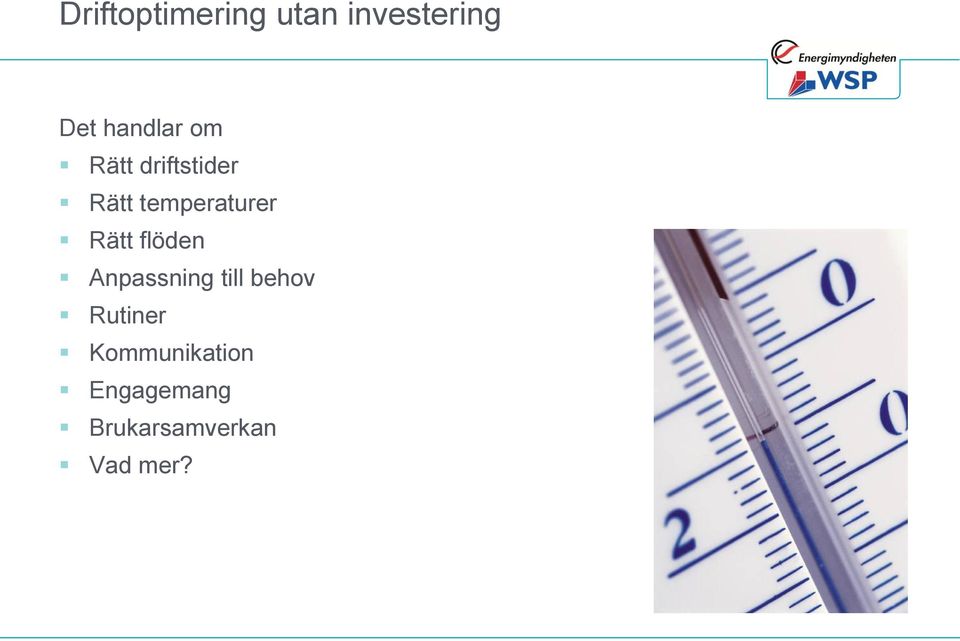

2 Driftoptimering utan investering Det handlar om Rätt driftstider Rätt temperaturer Rätt flöden Anpassning till behov Rutiner Kommunikation Engagemang Brukarsamverkan Vad mer?

3 Driftoptimering utan investering Genomförbart utan investering Hög potential för energieffektivisering

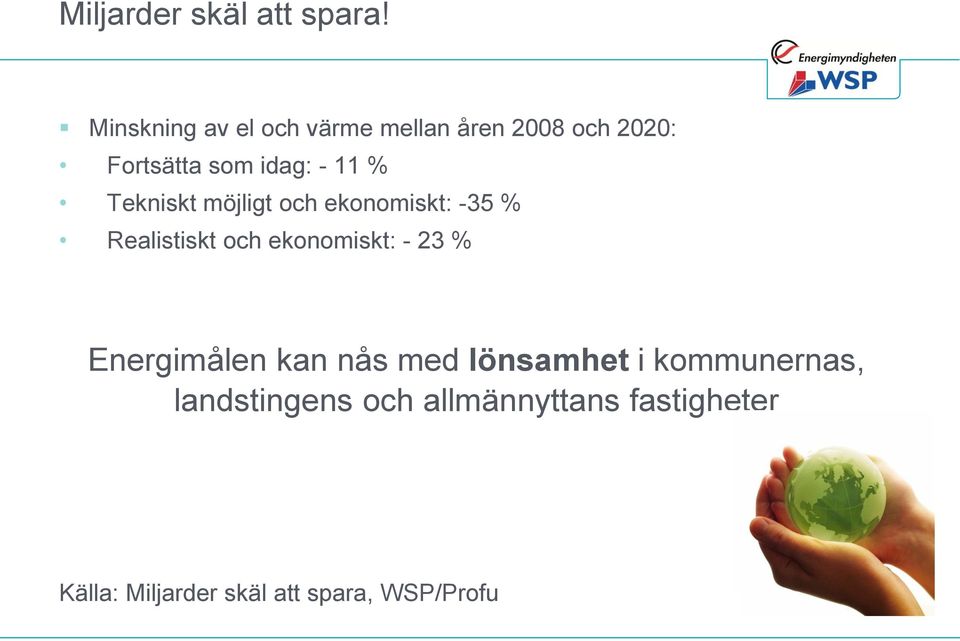

4 Miljarder skäl att spara! Minskning av el och värme mellan åren 2008 och 2020: Fortsätta som idag: - 11 % Tekniskt möjligt och ekonomiskt: -35 % Realistiskt och ekonomiskt: - 23 % Energimålen kan nås med lönsamhet i kommunernas, landstingens och allmännyttans fastigheter Källa: Miljarder skäl att spara, WSP/Profu

5 Potential för optimering Sällan mindre än 10 % Ibland så stor som 60 % Lyfter fram två huvudsakliga hinder: Finansiering Räntebaserad kalkylmetod för prioritering av åtgärder Energy Performance Contracting Incitamentsavtal Statliga stöd Organisation och uppföljning Tydlig målstyrning och uppföljning, t.ex. med energiledningssystem Överordnad styrning sk metastyrning Källa: Överkomma hinder för energieffektivisering i kommuner fallstudie av fem kommuner i Stockholms län, Rapport 2013:11. Sweco Energuide AB

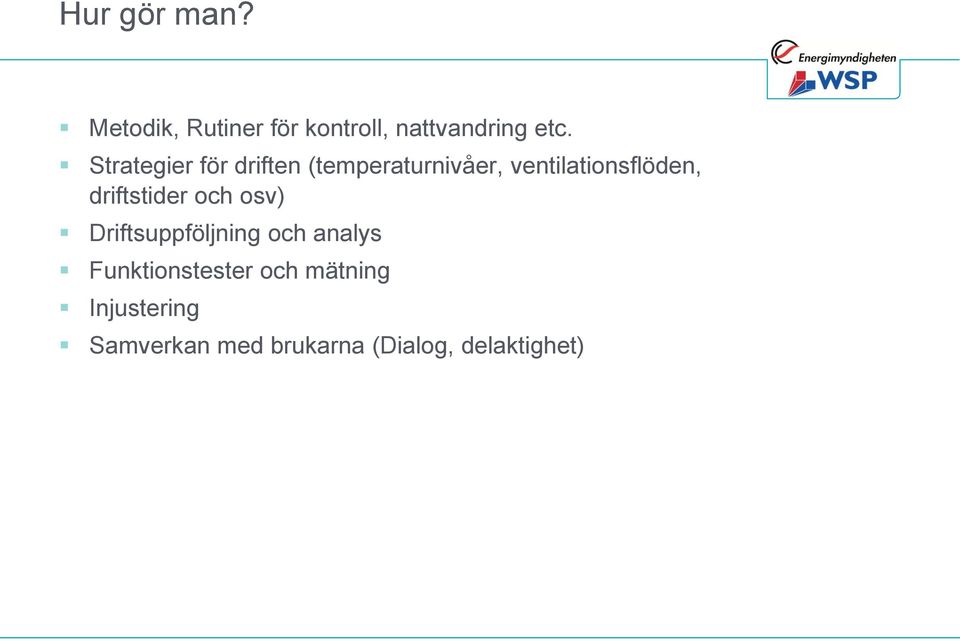

6 Hur gör man? Metodik, Rutiner för kontroll, nattvandring etc. Strategier för driften (temperaturnivåer, ventilationsflöden, driftstider och osv) Driftsuppföljning och analys Funktionstester och mätning Injustering Samverkan med brukarna (Dialog, delaktighet)

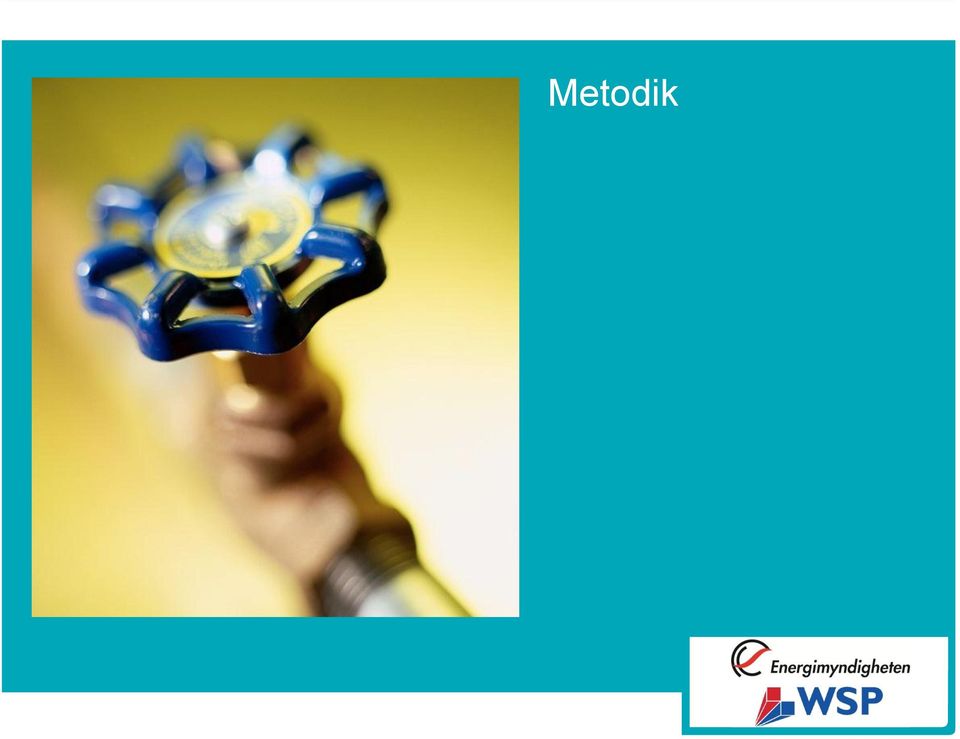

7 Metodik

8 Metodik och rutiner för kontroll Hur ser organisationen ut för energieffektivisering? Specialiserade energijägare Organisation där energieffektivisering är en del av vardagen för driftspersonal Alla delaktiga Utförs på entreprenad

9 Systematiskt energieffektiviseringsarbete Återkoppla Hur kan erfarenheterna användas? Dokumentera Samla in driftsstatistik Analysera Rangordna/prioritera Lär Planera Studera Gör Verifiera resultat (Följ upp statistik) Beslut om åtgärder Genomförande

10 Kontrollfrågor Vem ansvarar för insamling och analys av energistatistik? Vem ansvarar för att åtgärderna bli genomförda? Vem ansvarar för att följa upp och informera om resultat av genomförda åtgärder? Hur dokumenteras lärdomar och hur förs de vidare? Vilka rutiner finns för att kontrollera att driftstider följer verksamhetens behov? Finns en fastställd driftstrategi?

11 Rutiner för kontroll Rutin för översyn av flöden, temperaturer mm vid ändring av verksamhet Rutin för uppföljning av mediaanvändning Rutin för utbildning och kompetensutveckling Rutiner för dokumentation. Krav i ledningssystem. När? Vad? Hur? Regelbunden nattvandring

12 Exempel: Brf. Bellman

13 Exempel: Landstinget i Värmland Första åren arbetade man med driftsoptimering, senare kom även investeringar.

14 Strategier

15 Strategier för driften Vilka regler för inomhustemperatur finns i er organisation? Om regler saknas vad styr då?

16 Strategier för driften Tips: Besluta om regler för driftoptimering t.ex. temperaturregler, drifttider under semester och lov, natt/helgsänkning m.m. Var medveten om konsekvenserna för ovanstående Den som justerar värmekurvorna, tar emot felanmälningarna Exempel: Lokal Temperatur Kontor, klassrum förskola 20 Varmgarage 10 Trapphus 15 Källarkorridorer/förråd 12 Tvättstugor/hobbyrum/samlingsrum 18

17 Exempel på information till hyresgäster Värmepolicy för Karlstad Bostads AB Hur varmt man vill ha i sin lägenhet varierar ofta från person till person, några är frusna av sig och vill ha varmt medan andra trivs bäst när det är lite svalare. Hos KBAB kan du till viss del reglera värmen själv i din lägenhet via termostaten på elementet. Den maximala värmen är dock satt till 20-21grader. Det är den värmekomfort som ingår i hyran.

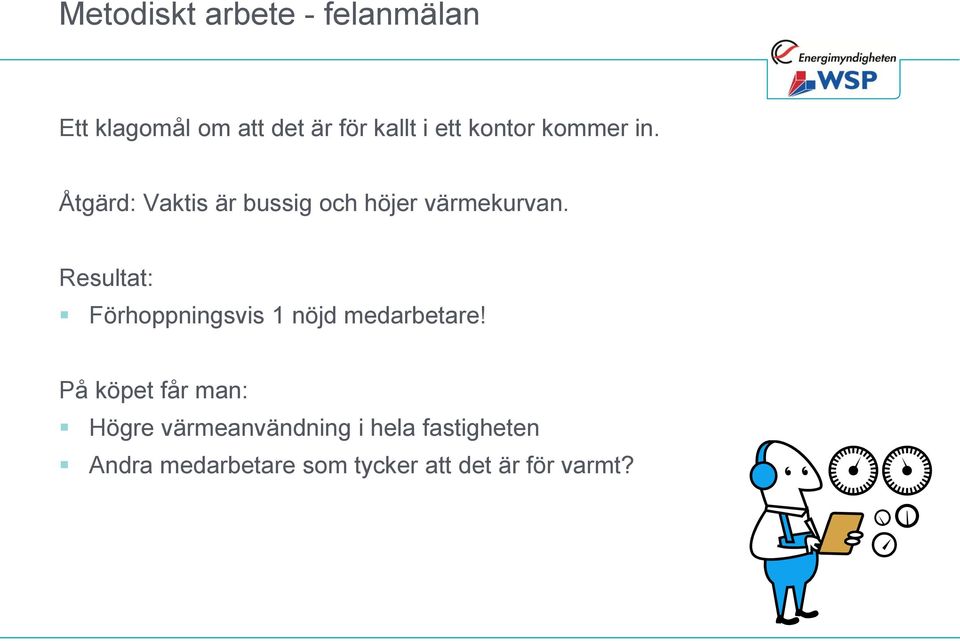

18 Metodiskt arbete - felanmälan Ett klagomål om att det är för kallt i ett kontor kommer in. Åtgärd: Vaktis är bussig och höjer värmekurvan. Resultat: Förhoppningsvis 1 nöjd medarbetare! På köpet får man: Högre värmeanvändning i hela fastigheten Andra medarbetare som tycker att det är för varmt?

19 Metodiskt arbete felanmälan Alternativt kan man: Följa upp klagomålet med ett besök på plats. Är det för kallt? Vad beror det i så fall på? Resultat: Mer kunskap, enkla åtgärder Förhoppningsvis fler nöjda medarbetare! Oförändrad värmeanvändning i hela fastigheten

20 Exempel: Bellevuestadion i Malmö Driftstrategier gör det enklare att hantera felanmälningar! Saknade driftstrategi Driftpersonalen hade successivt höjt inomhustemperaturen efter kundernas klagomål. Loggning av inomhustemperaturen 22 och 28 C. Beslutad målnivå: 20 C Temperatursänkningen genomfördes på hösten i samband med starten av uppvärmningssäsongen.

21 Bellevuestadion - resultat 25 % energibesparing på att införa en driftstrategi och följa den! Den nya driftstrategin gav driftpersonalen argument att inte höja värmetillförseln, trots vissa klagomål från kunder Energibesparingen blev 25 % Framtida mål: 17 C. Prognos för total energibesparing: -35 %

22 Driftuppföljning och analys

23 Driftsuppföljning ger kunskap om anläggningar och byggnader Kontinuerlig uppföljning av energianvändningen är grunden för driftsoptimering. Göran Fredriksson, Futurumfastigheter i Örebro AB Futurum Fastigheter i Örebro AB är ett helägt kommunalt fastighetsbolag med ca 90 anställda. Äger och förvaltar skolor, förskolor, brandstationer och fritidsanläggningar i Örebro Kommun. Futurum Fastigheter äger och förvaltar idag ca kvm lokaler.

24 Så här jobbar Futurumfastigheter med driftsuppföljning Energiingenjör med ansvar att arbeta med uppföljning Verktyg för statistik och analys (Vitec Energiuppföljning) 2 st energioptimerare Energimöten varannan vecka där energiingenjör, Miljö- kvalitets- och energiansvarig, energioptimerare, driftchef, elansvarig, projektledare för VVS samt ibland även förvaltningschefen deltar Väljer ut 10 objekt varje år där man prioriterar åtgärder. Prioritering görs utifrån analys av driftstatistik och bedömning av potential.

25 Elanvändning per kvm, 2012 i jämförelse med Bredden på stapeln motsvarar ytan på fastigheten.

26 Exempel:Skolventilation på full fläkt hela sommaren! Halverad baslast Timvisa mätvärden över eleffekt 1-30 november 12 juni hölls en fotbollsturnering med boende i skolan. Ventilationen ställdes som till kontinuerlig drift. Gick så till den 7 november då aggregatet ställdes om till drift under verksamhetstid.

27 Funktionstester och mätning

28 Information från energibolag Använd den information som energibolagen kan ge (gratis): Timvärden för olika förbrukningsslag Jämförelse med genomsnitt för liknande kunder

29 Mätningar och funktionstester Måtto: Det som kan gå fel, går fel* Planera för mätning i samband med andra arbeten i systemen Använd de mätare som finns Analysera data och dra slutsatser om hur systemen mår Är vintersystemen avstängda på sommaren? Är sommarsystemen avstängda på vintern? * och det som inte kan gå fel, går också fel!

30 Data från befintliga styrsystem Nyare styrsystem kan ofta leverera väldigt detaljerade data med timvis loggning över tiden. Är denna funktion aktiverad? Hur länge sparas data? Kan systemet användas för att presentera historik och trendkurvor? Vem har ansvaret för att analysera data?

31 Funktionstester Måtto: Det som kan gå fel, går fel* Styrningen för elvärmen i hängrännorna stänger aldrig av strömmen Sommarventilen för värmen stänger inte helt så det går ut värme året om Drivremmen för fläkten har gått av Spjället som styr frånluften förbi värmeåtervinningen har fastnat i öppet läge Radiatorn är felinkopplad så värmen sprids inte i radiatorn Information om driftsändringar når inte dem som behöver den mest. Trappljusreläet har hakat upp sig, ljuset släcks aldrig. Osv * och det som inte kan gå fel, går också fel!

32 Injustering

33 Injustering av vattenburet värmesystem Ger rätt mängd värme på rätt plats Utjämnar skillnader mellan olika delar Sänker byggnadens medeltemperatur Skall alltid göras efter ombyggnad av klimatskalet Bör övervägas när man byter verksamhet Färskvara bör upprepas ca vart 10:e år Indikator: hög returtemperatur Källa:

34 Besparingspotential för injustering Besparingspotential: Beror på hur bra värmesystemet är injusterat En grads sänkning av medeltemperaturen motsvarar ca 5 % energi för uppvärmning. I de flesta byggnader kan man spara 2,5 5 %

35 Exempel: Ventilation i skola Genomsnittlig energianvändning för ventilation: 21 kwh per m 2 och år Åtgärder för energieffektivisering: Minskning av drifttiden till max 2000 timmar per år - 8 kwh per m 2 och år (-38 %) Minskning av luftomsättningen till max 1,1 omsättningar per timme - 9,2 kwh per m 2 och år (-44 %) 2,2 omsättningar per timme - 3,5 kwh per m 2 och år (-17 %)

36 Samverkan med brukare

37 Engagera fler! Information Kampanjer Tävlingar Incitament Återkoppling Delaktighet

38 kwh/kvm,år Exempel: Landstinget Dalarna Energianvändning per kvm Arbetsmetod: Att skapa engagemang och medvetenhet hos samtliga medarbetare inom landstinget.

39 Landstinget i Dalarna exempel på åtgärder Utbildning och information till driftspersonalen. Fokus på energieffektivisering genom driftoptimering och engagemang. Stipendium till driftspersonal på individuell nivå och belöning på gruppnivå kopplat till energieffektivisering Morötter och piskor. Driftavdelningen behålla hälften av den besparing som blivit resultatet av deras förslag på åtgärd. Men om driften inte engagerar sig i dessa frågor och förbrukningskurvorna vänder uppåt får avdelningen ett vite på hälften av extra kostnaderna för den ökade energiförbrukningen.

40 Landstinget i Dalarna exempel på åtgärder Gröna hyresavtal De hyresgäster som visar intresse och verkligen arbetar för att hålla nere sin energiförbrukning erbjuds två procents lägre hyra. Nästan alla avdelningar och kliniker inom Landstinget Dalarna har tecknat detta gröna hyresavtal. Därför finns i dag en drivkraft ute i verksamheten att köpa energiklassad utrustning och samtidigt se till att inga maskiner eller datorer står på i onödan.

41 Svenska Bostäders information Ventilera din lägenhet Frånluftsventilerna ska hållas rena från damm och smuts. Torka av dem med en fuktig trasa. Ventilerna är justerade för att ge rätt luftflöde, så ändra inte den inställningen. En frånluftsventil ska aldrig täckas över för då upphör ventilationen i din lägenhet att fungera. Köksfläkten är en viktig del av ventilationssystemet. Ta för vana att med jämna mellanrum rengöra filtret. Ta loss det från fläkten och handdiska filtret med diskmedel. Även när inte fläkten är påslagen ventileras luft ut genom ett öppet spjäll. Ett tydligt tecken på att ventilationen inte fungerar är imma på fönsterrutorna. Även imma som uppstår när man duschar eller kokar vatten torkar om ventilationen fungerar som den ska.

42 Willys 20 budord som tips på vägen

43 Willys 20 budord som tips på vägen 1. Inventera alla installationer 2. Ifrågasätt nyttan med var och en av alla inventerade system och dess beståndsdelar 3. Stäng av onödiga ventilationsfläktar 4. Stäng av varmluftsinblås i trapphus 5. Stäng av varmluftsinblås i tvättstugor 6. Stäng av värmesystem i bilgarage 7. Stäng av omoderna motorvärmaranläggningar 8. Stäng av elvärme i stuprören 9. Stäng av värmen i garageuppfarter och lastbryggor 10.Stäng av arbetslösa DUCar Willy Ociansson är en av Sveriges främsta experter inom området energieffektivisering och är bla energiexpert åt SABO.

44 Forts. Willys 20 budord som tips på vägen 11.Stäng av alla andra system som verkar onödiga 12.När de har stått still ett år utan att någon saknat dem eller dött så kan de demonteras 13.Reducera luftmängden i alla normala lägenheter till 0,35l/s/m2 14.Vid problem med Radon eller emissioner så måste dessa om möjligt elimineras först 15.Bojkotta alla typer av glödlampor helt 16.Byt alla 125 W Hg lampor till 70 W Na utan att ändra armaturen 17.Trimma alla skymningsrelän och byt till nya vid behov varje minut per dag ytterbelysningen är tänd i onödan kostar massor per år. 18.Byt till rätt storlek på bolagets alla huvudsäkringar för KBAB motsvarade den åtgärden vds årslön 19.Du kommer träffa många duktiga NEJ- sägare på din resa När de dyker upp vet du att du är på rätt väg 20.Företagsledningens stöd och mandat är ditt viktigaste redskap
