LEVERANSDEKLARATION LD HAGMARKEN

Transkript

1 ALLMÄN ÖVERSIKT Huvudkontor, fabrik Karlson HusIndustrier AB Klöverfors, SE ÅSEDA Tel: , Fax: Hemsida: LEVERANSDEKLARATION LD HAGMARKEN PRODUKTEN Sortiment Karlson HusIndustrier AB, certifierat enligt ISO 14001, nr M, tillverkar och marknadsför villor, flerbostadshus, fritidshus, gruppbostäder och lokaler. Utförande Produkten utförs enligt gällande detaljritningar för KarlsonHus standards med kombination av arkitekt Peder Kai-Larsen för utvändig panelsättning. ÅTAGANDEN Varor och material Varor och material som tillhandahålles redovisas i denna leveransdeklaration, samt i tillvalslistor. Rätt till konstruktions- och materialförändringar förbehålles. Leveransen omfattar byggvaror till hus ovan grund. Omfattningen framgår av ritningar och denna leveransdeklaration med tillhörande tillvalslistor. Tillverkningskontroll Tillverkningskontroll enligt PBL kap. 9. SP certifikat nr P-märkning av takstolar. SP certifikat nr Arbete, leverans och transport Leveransen sker i huvudsak i 2 omgångar från fabrik, med bil till byggnadsplatsen. I förekommande fall levereras kompletterande material direkt från våra underleverantörer till byggnadsplatsen. För leveransens omhändertagande gäller STR:s "Allmänna avtalsvillkor". Syll respektive bjälklag kan som tillval levereras i förväg. Köparen svarar för lossning och tillhandahåller erforderlig lossningshjälp, samt kran. Ritningar Grundritningar tillhandahålles. Speciell grundläggningsritning för pålning etc. tillhandahålles mot debitering. Kompletta konstruktionsritningar, monteringsritningar, VA-ritningar, elförläggningsritningar och ventilationsritningar ingår. Avtalshandlingar Köpeavtal upprättas mellan köpare och KarlsonHus på särskild blankett för hela projektet. TOLO (Tillverknings- och leveransorder) behandlar slutligt avtal, och görs i 3 etapper för projektet. TOLOn bekräftas av KarlsonHus samtidigt som definitivt leveransdatum inbokas. Ändringar i leverans kan ej ske efter genomgången TOLO. I övrigt gäller "Allmänna avtalsvillkor AA". 10-årigt konsumentskydd genom GARBO-försäkring ingår för totala entreprenaden av byggnationen inom fastigheten, för att försäkra entreprenaderna erfordras att KarlsonHus erhåller entreprenadkontrakt upprättade enl GARBO:s formulär samt att entreprenörerna lämnar bankgaranti till KarlsonHus på 5 % av avtalsbeloppet under garantitiden.

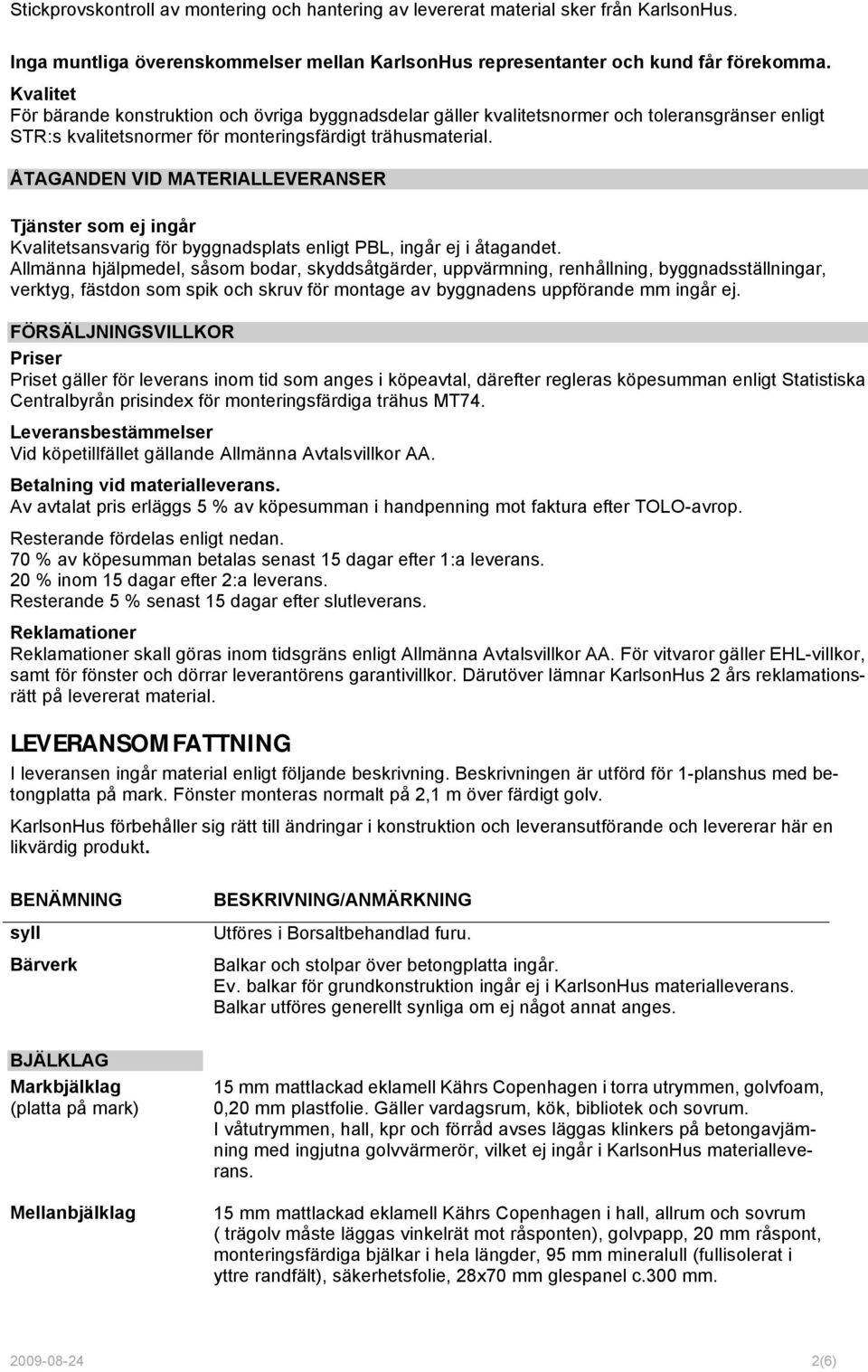

2 Stickprovskontroll av montering och hantering av levererat material sker från KarlsonHus. Inga muntliga överenskommelser mellan KarlsonHus representanter och kund får förekomma. Kvalitet För bärande konstruktion och övriga byggnadsdelar gäller kvalitetsnormer och toleransgränser enligt STR:s kvalitetsnormer för monteringsfärdigt trähusmaterial. ÅTAGANDEN VID MATERIALLEVERANSER Tjänster som ej ingår Kvalitetsansvarig för byggnadsplats enligt PBL, ingår ej i åtagandet. Allmänna hjälpmedel, såsom bodar, skyddsåtgärder, uppvärmning, renhållning, byggnadsställningar, verktyg, fästdon som spik och skruv för montage av byggnadens uppförande mm ingår ej. FÖRSÄLJNINGSVILLKOR Priser Priset gäller för leverans inom tid som anges i köpeavtal, därefter regleras köpesumman enligt Statistiska Centralbyrån prisindex för monteringsfärdiga trähus MT74. Leveransbestämmelser Vid köpetillfället gällande Allmänna Avtalsvillkor AA. Betalning vid materialleverans. Av avtalat pris erläggs 5 % av köpesumman i handpenning mot faktura efter TOLO-avrop. Resterande fördelas enligt nedan. 70 % av köpesumman betalas senast 15 dagar efter 1:a leverans. 20 % inom 15 dagar efter 2:a leverans. Resterande 5 % senast 15 dagar efter slutleverans. Reklamationer Reklamationer skall göras inom tidsgräns enligt Allmänna Avtalsvillkor AA. För vitvaror gäller EHL-villkor, samt för fönster och dörrar leverantörens garantivillkor. Därutöver lämnar KarlsonHus 2 års reklamationsrätt på levererat material. LEVERANSOMFATTNING I leveransen ingår material enligt följande beskrivning. Beskrivningen är utförd för 1-planshus med betongplatta på mark. Fönster monteras normalt på 2,1 m över färdigt golv. KarlsonHus förbehåller sig rätt till ändringar i konstruktion och leveransutförande och levererar här en likvärdig produkt. BENÄMNING syll Bärverk Utföres i Borsaltbehandlad furu. Balkar och stolpar över betongplatta ingår. Ev. balkar för grundkonstruktion ingår ej i KarlsonHus materialleverans. Balkar utföres generellt synliga om ej något annat anges. BJÄLKLAG Markbjälklag (platta på mark) Mellanbjälklag 15 mm mattlackad eklamell Kährs Copenhagen i torra utrymmen, golvfoam, 0,20 mm plastfolie. Gäller vardagsrum, kök, bibliotek och sovrum. I våtutrymmen, hall, kpr och förråd avses läggas klinkers på betongavjämning med ingjutna golvvärmerör, vilket ej ingår i KarlsonHus materialleverans. 15 mm mattlackad eklamell Kährs Copenhagen i hall, allrum och sovrum ( trägolv måste läggas vinkelrät mot råsponten), golvpapp, 20 mm råspont, monteringsfärdiga bjälkar i hela längder, 95 mm mineralull (fullisolerat i yttre randfält), säkerhetsfolie, 28x70 mm glespanel c.300 mm (6)

3 Till våtutrymme och klk lev. 13 mm golvgipsskiva, fall mot golvbrunn avses göras genom hyvling av bjälkar på byggnadsplats. Våtutrymmen avses beläggas klinkers inkl elvärmegolvslingor, vilket ej ingår i KarlsonHus materialleverans. INNERTAK Snedtak Åsar Luftspalt, 170 mm mineralull som skiva samt 195 mm mineralull som takstolsskiva mellan högben, 0,20 mm plastfolie, 28x70 mm glespanel c.300 mm, 13mm spåntad panel. VÄGGAR Ytterväggar I storblockselement med: Fönster och dörrar normalt isatta i elementen och med invändiga omfattningar av Protect F B = 124 mm, v id sammansatta fönster sätts bärande 70 mm stolpe mellan. Invändigt skivmaterial monterat. Utvändig panel, i omfattning enligt ritning. Liggande panel vid långa huslängder kan i förekommande fall levereras lös för montering på byggplatsen. Tomrör och eldosor för el är inlagda i väggelementen till ett antal av 2 st / 3 lm vägg. Konstruktion: 22x120 mm faspanel i gran för liggande montering, 28x45/70 mm spikläkt c.600 mm, vindskydd, 170 mm mineralull, 170 mm regelstomme, 0,15 mm plastfolie, 45 mm mineralull, 45 mm regelstomme, 18 mm spåntad kvistfri panel Utv foder av 35x70 mm på högkant som går 7 mm utanför fasadpanelen, förses med bleck i ovankant fönster. Infallande knutbrädor av 21x195 mm med panelavtäckning med 35x35 mm. Blockskarv täckes med 21x195 mm med panelavtäckning med 35x35 mm, där placeras stuprör. Innerväggar bärande I storblockselement med: 45x95 mm regelverk c.600 mm (alt enl. konstruktions-beräkning), 18 mm spåntad kvistfri panel monterat på en sida. Andra sidan öppen för montering av el på byggnadsplatsen. Innerväggar övriga 45x70 mm tillkapat regelverk. YTTERTAK Underlagstak Underlagstak för huvudtak: 17 mm råspont i luckor, papp, 22x45 mm strö- och bärläkt, 2-kupiga ytbehandlade svarta betongtakpannor, enkla vindskivor. Nockbrädor och hängbrädor i fallande längder. Insektsnät vid ventilationsspringor. Erforderliga taksteg för inspektion av rensningspliktig kanal, samt övrig erforderlig säkerhetsanordning ingår när vi levererar takpannor. Underlagstak för skärmtak 2-planshus: 22 mm råspont i luckor, papp med självklistrande överlapp avsett för plåttäckning ( plåt ingår ej Bärverk 45x220 åsar med 45x170 mm påbyggnad c 1200 mm. FRANSK BALKONG Räcke i smide enl KarlsonHus std (6)

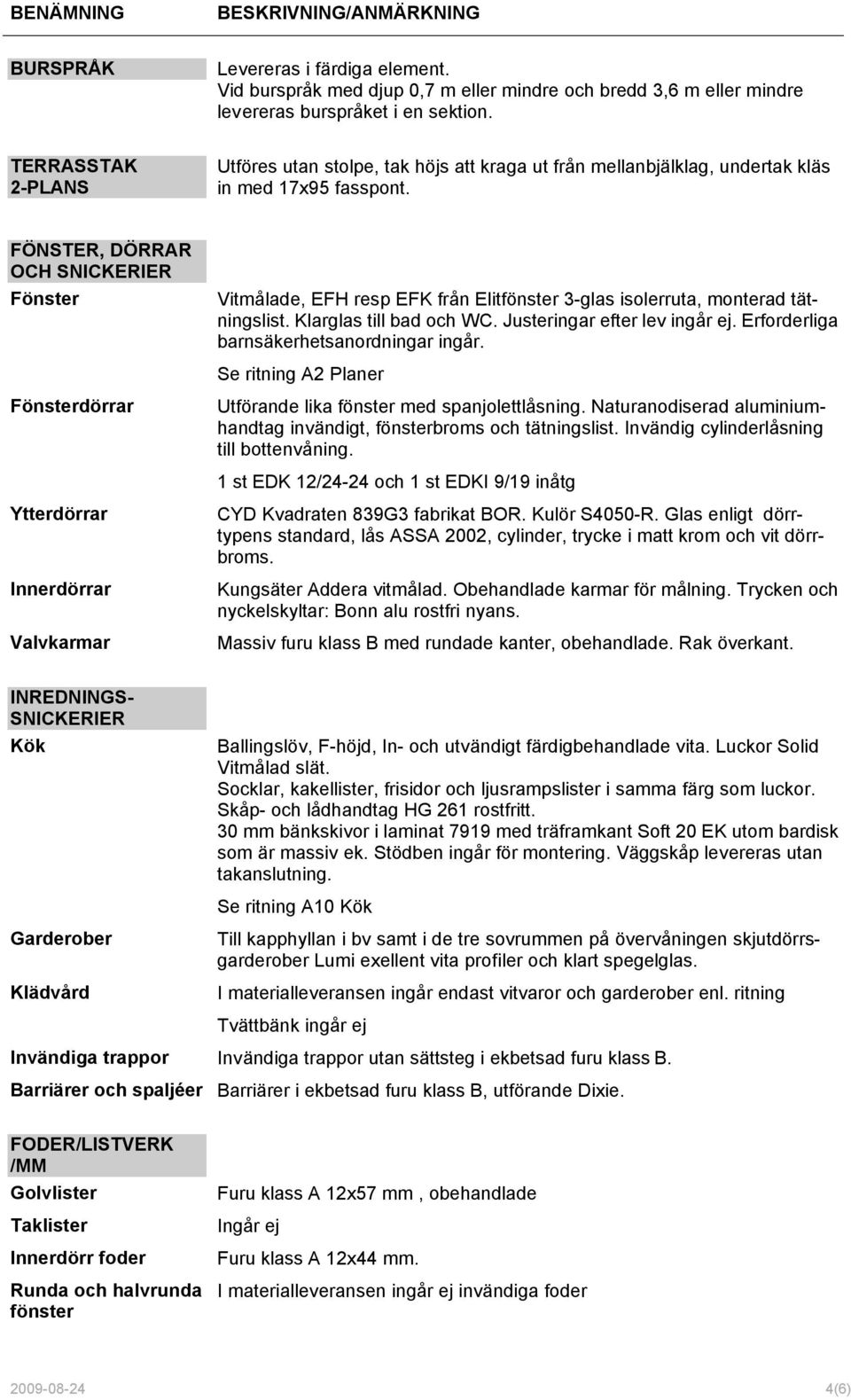

4 BURSPRÅK Levereras i färdiga element. Vid burspråk med djup 0,7 m eller mindre och bredd 3,6 m eller mindre levereras burspråket i en sektion. TERRASSTAK 2-PLANS Utföres utan stolpe, tak höjs att kraga ut från mellanbjälklag, undertak kläs in med 17x95 fasspont. FÖNSTER, DÖRRAR OCH SNICKERIER Fönster Vitmålade, EFH resp EFK från Elitfönster 3-glas isolerruta, monterad tätningslist. Klarglas till bad och WC. Justeringar efter lev ingår ej. Erforderliga barnsäkerhetsanordningar ingår. Se ritning A2 Planer Fönsterdörrar Utförande lika fönster med spanjolettlåsning. Naturanodiserad aluminiumhandtag invändigt, fönsterbroms och tätningslist. Invändig cylinderlåsning till bottenvåning. 1 st EDK 12/24-24 och 1 st EDKI 9/19 inåtg Ytterdörrar Innerdörrar Valvkarmar Kungsäter Addera vitmålad. Obehandlade karmar för målning. Trycken och nyckelskyltar: Bonn alu rostfri nyans. Massiv furu klass B med rundade kanter, obehandlade. Rak överkant. CYD Kvadraten 839G3 fabrikat BOR. Kulör S4050-R. Glas enligt dörrtypens standard, lås ASSA 2002, cylinder, trycke i matt krom och vit dörrbroms. INREDNINGS- SNICKERIER Kök Ballingslöv, F-höjd, In- och utvändigt färdigbehandlade vita. Luckor Solid Vitmålad slät. Socklar, kakellister, frisidor och ljusrampslister i samma färg som luckor. Skåp- och lådhandtag HG 261 rostfritt. 30 mm bänkskivor i laminat 7919 med träframkant Soft 20 EK utom bardisk som är massiv ek. Stödben ingår för montering. Väggskåp levereras utan takanslutning. Se ritning A10 Kök Garderober Klädvård Till kapphyllan i bv samt i de tre sovrummen på övervåningen skjutdörrsgarderober Lumi exellent vita profiler och klart spegelglas. I materialleveransen ingår endast vitvaror och garderober enl. ritning Tvättbänk ingår ej Invändiga trappor Invändiga trappor utan sättsteg i ekbetsad furu klass B. Barriärer och spaljéer Barriärer i ekbetsad furu klass B, utförande Dixie. FODER/LISTVERK /MM Golvlister Taklister Innerdörr foder Runda och halvrunda fönster Furu klass A 12x57 mm, obehandlade Ingår ej Furu klass A 12x44 mm. I materialleveransen ingår ej invändiga foder (6)

5 Fönster- och dörromfattning Runda och halvrunda fönsteromfattning Fönsterbänkar Invändig omfattning av boardskivor. Fönsterbänkar till alla fönster exkl. fönster ned till golv samt fönster i badrum och wc/dusch där nischen kaklas: 20 mm B = 200 mm Kalkstensfönsterbänkar typ Azul Cascais. HUSHÅLLS- MASKINER Häll Inbyggnadsugn Micro HUSQVARNA QHC 641 K QCE 7328 W QN 4041 W Köksfläkt EFT 6405 Kyl/sval Överskåp Frys Diskmaskin Tvättmaskin Torktumlare QR 2089 W Lika köksinredning QT 3049 W QB 5023 W QW W QW 503 W Torkskåp EDD 2400 VÄRME/ VENTILA- TION Frånluftsvärmepump NIBE Fighter 360 P som bereder varmvatten till värmesystemet och tappvarmvatten. Komplett med regleringsutrustning, varmvattenberedare, elpanna, ventilationsrör och isolering. Effekt enligt husets behov. Tilluft anordnas genom Fresh 90 ventil med pollenfilter, där yttre delen sitter monterad från fabrik vid träpanel. Injustering av ventilationen ingår ÖVRIGT Klädkammare Hatthylla 2 hyllplan av allamell, klädstång, skenor och konsoler. Omfattning enligt ritning. Ingår ej Plåt Monteringsfärdig plastbelagd silvergrå plåt till stuprör, hängrännor, vindskivor, fönsterbleck samt övriga fasadbeslag. Plåt till plåttak med tillhörande fasadanslutningar ingår ej i KarlsonHus materialleverans. Utvändig entré-trappa I lärkträ i omfattning enligt ritning. Utvändig groventrétrappa Grundmålning VVS-porslin mm I lärkträ i omfattning enligt ritning för max. nivåskillnad 400 mm. Material i fallande längder. All utvändig panel, vindskivor, hängbrädor och utv. snickerier etc. behandlad en gång med vit vattenbaserad färg (färdigbehandling enligt färgfabrikantens anvisningar 2-3 ggr). Tryckimpregnerat trä grundmålas ej. Utvändigt limträ, takstolstassar, stolpar samt synliga delar av råspont och yttertak grundmålas ej. Vitt sanitetsporslin och blandare i krom enl ritning. Alternativa streckade lösningar ingår ej. Badkar med termostatblandare och handdusch (6)

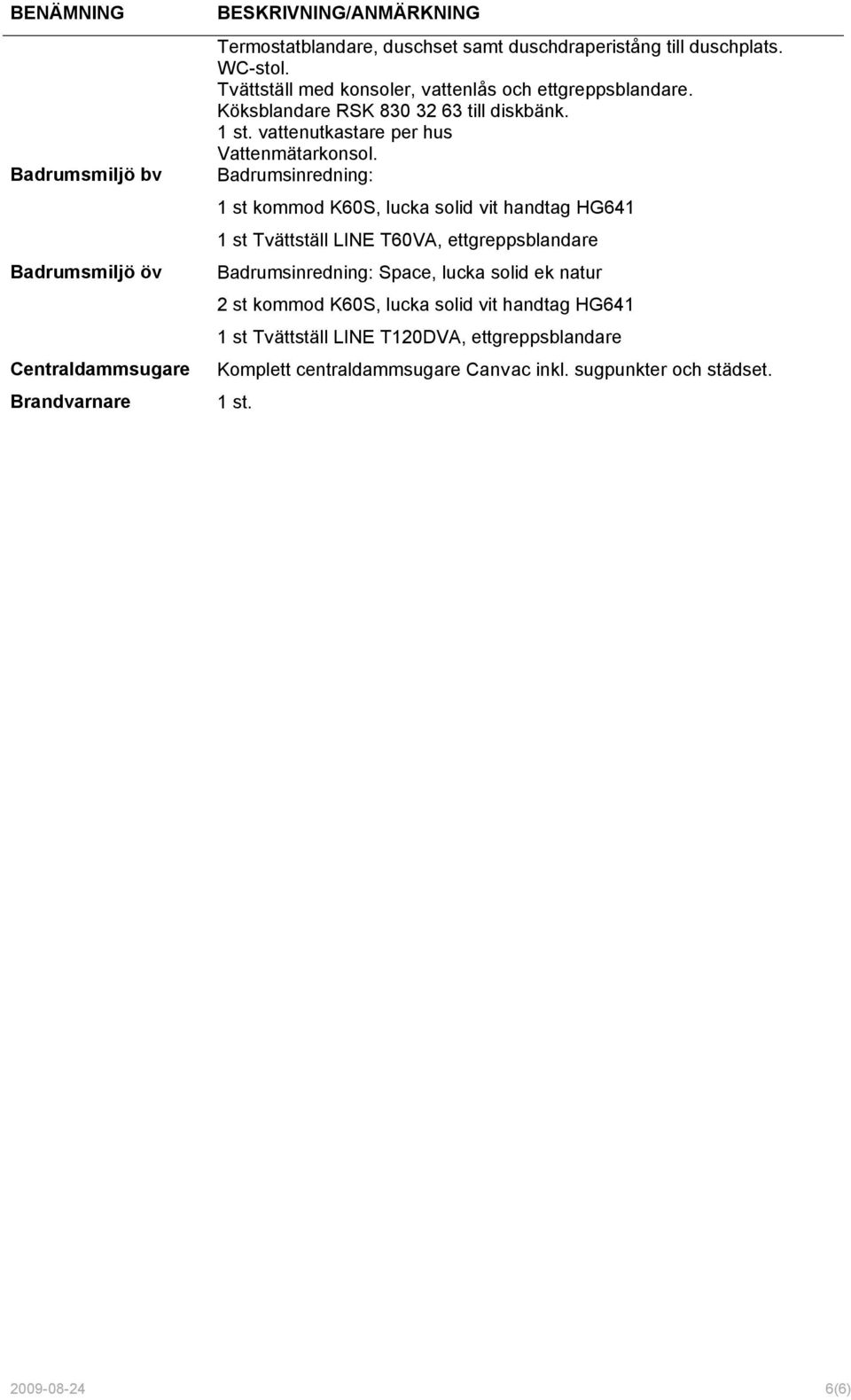

6 Badrumsmiljö bv Badrumsmiljö öv Centraldammsugare Brandvarnare Termostatblandare, duschset samt duschdraperistång till duschplats. WC-stol. Tvättställ med konsoler, vattenlås och ettgreppsblandare. Köksblandare RSK till diskbänk. 1 st. vattenutkastare per hus Vattenmätarkonsol. Badrumsinredning: 1 st kommod K60S, lucka solid vit handtag HG641 1 st Tvättställ LINE T60VA, ettgreppsblandare Badrumsinredning: Space, lucka solid ek natur 2 st kommod K60S, lucka solid vit handtag HG641 1 st Tvättställ LINE T120DVA, ettgreppsblandare Komplett centraldammsugare Canvac inkl. sugpunkter och städset. 1 st (6)
