1 Teknisk information Anslutningsledningar 447 Avsäkring av 438 Belysningsplanering och beräkning Belysningsplanering EN Belysningsplanering ljus och hälsa 466 Belysningsplanering ljusteknisk info 468 Belysningsplanering storheter m.m 458 Belysningsplanering VBE- och AQ-index 467 Bländskydd och reflektorer 446 Information om EG-direktiv 451 Energidirektiv HF-information Installation och felsökning 449 Kyla 440 Ljusreglering inledning & jämförelse Ljusreglering 1 10 V Ljusreglering DALI Ljusreglering DSI Ljusreglering e-sense Ljusreglering Mikrovågsensor 431 Ljusreglering RGB-styrning av LED 432 Ljusreglering SwitchDim, TouchDIM LED Luminansklassning 469 Materialegenskaper Miljödirektiv Nummerindex 471 Produktsäkerhet 441 Symbolförklaring 450 Systemeffekter 439 Wieland 448 Anslutningsledningar s. 447 Avsäkring av s. 438 Belysningsplanering och beräkning s Belysningsplanering EN s Belysningsplanering Ljus och Hälsa s. 466 Belysningsplanering VBE- och AQ-index s. 467 Bländskydd och reflektorer s. 446 EG-direktiv s. 451 Energidirektiv s e-sense s Installation och felsökning s. 449 Kyla s. 440 LED s Ljusreglering s Luminansklassning s. 469 Miljödirektiv s Nummerindex s. 471 Produktsäkerhet s. 441 Symbolförklaring s. 450 Wieland s. 448 Belysningsplanering Storheter m.m s. 458 s Materialegenskaper s

2 Ljusreglering Möjligheter med ljusstyrning Med moderna ljusregleringssystem kan man förbättra såväl belysningskvalitén som komforten. En armatur med ljusreglering ger ljus på önskad plats vid rätt tid och i rätt mängd. I kombination med en sensor kan även infallande dagsljus utnyttjas vilket spar energi. I många lokaler förändras behovet av belysning flera gånger under dygnet. Därför utgör möjligheten att kunna ljusreglera en viktig faktor i t. ex. konferens- och restauranglokaler. En installation med förprogrammerade ljusnivåer, belysningsscener, tillsammans med en fjärrkontroll möjliggör ett bra utnyttjande av sådana lokalers belysninganläggningar. Konstantljusnivå e-sense Ett flertal av Fagerhults armaturer kan förses med en ljussensor. Sensorn reglerar nivån på belysningen efter infallande dagsljus. En ökning av dagsljuset reglerar ned belysningen vilket spar energi. På detta sätt kan även arbetsytans belysningsstyrka hållas på en konstant nivå oberoende av tidpunkt på dygnet. Sensorernas funktion varierar något mellan olika tillverkare. Mer avancerade sensorer har även fler funktioner såsom närvarodetektering och IR-mottagare. Närvarodetektering e-sense Närvarodetektorer registrerar med hjälp av värmestrålningen från personer rörelse inom sitt bevakningsområde. Det bevakade området belyses endast då någon är på plats. Det krävs en högre känslighet på en närvarodetektor för inomhusbelysning än för motsvarande för utomhusbelysning eftersom detektorn även ska uppfatta mycket små rörelser hos en stillasittande person. Sensorer för närvarodetektering finns även i kombination med andra funktioner såsom ljusnivåstyrning och IR-mottagare. Uppdelning på kanaler Med dagens moderna ljusstyrningssystem kan flera armaturgrupper eller kanaler regleras centralt från en eller flera platser. Med en traditionell manöverenhet, såsom en dimmer inbyggd i en apparatdosa, regleras samtliga armaturer kopplade till samma kanal. Detta kallas för 1-kanals styrning. Med mer avancerade system kan upp till flera tiotal olika kanaler omfattas och styras individuellt eller tillsammans. Belysningsscener Med ljusregleringssystem finns också möjligheten att lagra förvalda belysningsscener. Dessa scener kan uppdelas antingen på kanalnivå eller i kombination med ett master-system som styr samtliga kanaler i anläggningen. Passande belysningsscen väljs via väggpaneler eller fjärrkontroller varvid systemet automatiskt ställer in den förvalda ljusnivån för varje belysningsgrupp. Styrning via dator Digitala förkopplingsdon kan via ett interface styras från en dator. Via mjukvara erhålls möjligheten att kunna styra belysningsanläggningen på samma sätt som med väggpaneler. DALI-system kräver programmering och större system programmeras med fördel via en dator. De ledande tillverkarna har utvecklat mjukvaror vilka kan laddas hem från deras webbplatser. Fjärrkontroll ger frihet Med en fjärrkontroll kan önskad belysningsscen eller ljusnivå enkelt väljas. Även en individuell styrning av kanaler är möjlig. Naturligtvis kan all belysning tändas och släckas med fjärrkontrollen. Fjärrstyrning sker via radio eller vanligtvis med infrarött ljus. På marknaden finns också system för enbart tändning och släckning av belysning. DALI-system kan programmeras med en fjärrkontroll men för större system är programmering med hjälp av PC och mjukvara att föredra. Tekniska begränsningar Vissa system för ljusstyrning kräver separata central- eller masterenheter. I DALI-systemet är däremot logiken distribuerad ut till komponenterna i systemet varför ingen separat centralenhet behövs. Armaturer kräver en speciell styrkrets, en tvåpolig styrledare, vilket kan kräva tillägg i en äldre installation. Äldre system kan oftast kompletteras med nya armaturer med hjälp av interface som översätter exempelvis analoga signaler till digitala. Terminologi Ljusreglering (eller dimning) Steglös reglering av ljusstyrkan. Ljusstyrning System som kontrollerar enskilda armaturgrupper och/eller hela system. för ljusreglering Förkopplingsdon som via en separat styrkrets medger ljusreglering. Digital ljusreglering Styrsignalerna mellan enheterna överförs i form av digitala kommandon. Kommandon i digital form är mer okänsliga för störningar än analoga system. Analog styrning Analogt system som oftast är baserat på 1 10 V DC mellan kontrollenhet och armatur. Systemen reglerar antingen spänningen eller resistansen i styrkretsen. Styrledarnas längd kan påverka reglerresultatet. Styrning via fas (impuls) Ett system som bygger på styrning av ljusnivån via 230 V (exempelvis med hjälp av en återfjädrande väggbrytare eller med en inbyggd dragströmställare i armaturen). Mest känt under benämningen SwitchDim. Systemet kräver 4-ledare till armaturen om väggbrytare skall användas. Adresserad styrning Enheterna i systemet kan adresseras så att enbart de enheter som skall lyda kommandot påverkas. Systemet förutsätter det digitala protokollet DALI. Flerkanalig styrning En installation kan uppdelas i olika grupper, kanaler, vilka kan kontrolleras oberoende av varandra eller tillsammans. Belysningsscener En inställning av ett ljusläge/ljusarrangemang som vid behov enkelt kan återkallas. Konstant ljusnivå Systemet strävar efter att hålla ljusstyrkan inom önskat område (t ex under armaturen) på en konstant nivå. Ljusnivån för den artificiella belysningen påverkas av det infallande dagsljuset. Används för att spara energi. Närvarodetektor En detektor som känner av personers värmestrålning. En rörelse inom detektorns bevakningsområde tänder armaturen. Inbyggd timer släcker armaturen då ingen rörelse förekommer inom sensorns bevakningsområde. IR-mottagare Tar emot fjärrkontrollens signaler och överför dessa till systemet. Är oftast integrerad i väggpanel eller multisensor. Multisensor Sensor som oftast omfattar funktionerna konstant ljusnivå, närvarodetektor samt IR-mottagare. 406

3 Ljusreglering Jämförelse mellan styrprinciper Glödljus och lågvoltshalogen Enklaste systemet för att ljusreglera glödlampor är med hjälp av en tyristor, s.k. fasreglering. Tyristorn klipper av framkanten på sinusvågen. Reglering av lågvolts såsom halogen kräver korrekt vald regulator med hänsyn till vilken transformator som används. Transformatorer med järnkärna, konventionell transformator, regleras med tyristor medan elektroniska transformatorer i regel kräver en regulator av transistortyp. Dessa regulatorer klipper till skillnad mot tyristorer den fallande flanken hos sinusvågen. På marknaden finns även elektroniska transformatorer som kan regleras med båda typerna av regulatorer. Lysrör Reglering av lysrör kräver att ljuskällan strömförsörjs via ett förkopplingsdon som är anpassat och avsett för ljusreglering. Det är inte möjligt att ljusreglera en ljuskälla som strömförsörjs av ett konventionellt förkopplingsdon. Egenskap DALI DSI Via fas 1 10 V Adresserad armaturstyrning,antal adresser 64 Nej Nej Nej Gruppadresser,antal grupper 16 Nej Nej Nej Logaritmisk reglering Ja Ja Ja Nej Styrkretsen polaritet och beroende Nej Nej - Ja Släcks via styrkretsen Ja Ja Ja Nej Antal ledare till armaturen Styrkrets i samma kabel, max längd 300 m 250 m Obegränsat 300 m Flerkanalsystem kräver extern centralenhet Nej Ja Enkanalig Ja DALI (Digital Adressable Lighting Interface) Fördelar: Komponenter från flera olika tillverkare kan ingå i samma system. Varje enhet i systemet är adresserad. Lätt att såväl modifiera som bygga ut. Enbart ett par styrledare även i flerkanalsystem ger lägre installationskostnader. Opolariserade styrledare reducerar risken för felkopplingar. Kan med hjälp av interface kontrolleras via dator. Kan anslutas till BMS-system (Lon- Works, EIB) via gateway. Observera: Systemet måste programmeras före drifttagning. Programmeringen sker på olika sätt för produkter från olika tillverkare. Max 64 st adresser/system (Notera att interface för programmering via dator kräver en adress). Större system kan byggas upp via mjukvara/server/gateways. Sådana system utnyttjar oftast befintligt datanätverk (TCP/IP). Exempel på ett sådant system är WinDIM@net från Tridonic. DSI Adresslös digitalstyrning Fördelar: Tack vare digital dataöverföring reg- leras alla armaturer på samma sätt. Opolariserade styrledare minskar risken för felkoppling. Kan kontrolleras via dator. Observera: Komponenterna i systemet är inte adresserbara. I flerkanalsystem kräver varje kanal separata styrledare. Endast en tillverkare finns för systemet. För reglering av lysrör används i allmänhet fyra olika styrprinciper. Med styrprincip avses vilken typ av signalöverföring som används mellan styrdonet/regulatorn och det elektroniska förkopplingsdonet i armaturen. För de vanligaste styrprinciperna se faktarutan nedan. Val av princip påverkar, förutom vilka komponenter som ingår i systemet, även bl. a. hur lågt belysningen kan regleras ner, hur installationen ska utföras och systemets kostnad. Digitala system är i regel dyrare än analoga men de har tekniska och komfortmässiga fördelar som väl kan motivera merkostnaden. Digitala system i vissa applikationer kan med fördel kombineras med enklare analoga. Läs mer om detta på sidorna som beskriver DALI. Styrning via fas (Impulssstyrning - ex. vis SwitchDim) Fördelar: Systemet kräver inga avancerade kontrollenheter. Standardbrytare av återfjädrande typ kan användas. I styrkretsen erfordras endast en extra fasledare. Observera: Väggbrytare får inte vara försedd med signallampor. Max 25 /system rekommenderas. Undvik att blanda olika fabrikat i systemet V (Analog styrning) Fördelar: Känt system som är lättförståeligt. Kontrollenheter återfinns hos de flesta tillverkare. Observera: Vissa analoga 1 10 V styrningar på marknaden lämpar sig inte för styrning av förkopplingsdon för 1 10 V DC enligt EN Styrledarnas längd kan påverka regleringsresultatet V system kan endast styras från ett ställe (en kontrollenhet). 407

4 Ljusreglering DALI adresserad digitalstyrning DALI (Digital Adressable Lighting Interface) är ett standardiserat digitalt protokoll för ljusreglering. Bakom DALI står Europas ledande tillverkare av (Helvar, Osram, Philips och Tridonic). Även andra företag inom belysningsbranschen har anslutit sig till gruppen av DALItillverkare. DALI använder ett enkelt kablage genom vilket en dubbelriktad digital signal överförs mellan samtliga enheter i systemet., manöverpaneler, sensorer och programmeringsenheter som ansluts till varandra kommunicerar inbördes. Intelligensen är distribuerad, (läs lagrad) i systemets olika ingående delar. Detta skapar högre säkerhet och tillförlitlighet eftersom systemet inte är beroende av någon central enhet. DALI-systemet är även mycket flexibelt och framtidssäkert eftersom en ändring av lokalens utformning eller förändrad användning av denna enbart kräver en omprogrammering av inställningarna. Kablaget behöver som regel inte ändras. I DALI-systemet överförs informationen mellan komponenterna via en adresserad digital signal. Tack vare att signalen är digital regleras alla ingående armaturer på exakt samma sätt oavsett avståndet mellan manöverenhet och armatur. en för DALI är anpassade till ögats känslighet för ljusnivåförändringar s.k. logaritmisk kompensering. Till armaturen ansluts, förutom fas-, noll- och skyddsledare, två ledare för digitalsignalen. Dessa ledningar är polaritetsfria vilket förenklar installationen. Den digitala styrsignalen är också okänslig mot yttre störningar. Belysningen tänds och släcks med hjälp av ett digitalt kommando via DALI-ledarna. Därför kan nätspänningen med fördel kopplas direkt från gruppcentralen till armaturen. Kombinera DALI med andra styrsystem DALI kan med fördel kombineras med andra styrsystem såsom analoga 1 10 V. Saknas behovet av att kunna styra eller övervaka en enskild armatur eller om önskemålet är att styra en rad av armatur- er på samma sätt kan det vara lämpligt att använda exempelvis ett interface (omvandlare) DALI till 1 10 V. Armaturerna förses då med för analog 1 10 V ljusreglering och ansluts till ett interface DALI till 1 10 V. Med denna lösning kan armaturerna styras centralt exempelvis via DALI-paneler. Lösningen blir mer ekonomisk och den medger även att antalet styrda armaturer i en DALI-anläggning kan vara betydligt fler. Detta eftersom varje DALI-adress kontrollerar flera armaturenheter. Samma lösning kan även utföras med armaturer försedda med för ljusstyrning via DSI men med hälp av ett interface DALI till DSI. Helvar har valt en lösning där man via et har möjlighet att strömförsörja DALI-systemet. Användning av denna funktion kräver dock att total ström i styrledarna beräknas med hänsyn till vilka komponenter som ingår i systemet. Fagerhult har valt att som standard leverera samtliga armaturer med Helvars DALI-don utan inkopplad strömförsörjning. Detta för att det skall vara möjligt att i samma anläggning med central strömförsörjning av DALI kunna kombinera armaturer med olika fabrikat av DALI-don. Armaturer med inkopplad strömförsörjning kan dock erhållas på speciell beställning. Fördelar med DALI- Adresserbarhet. Möjlighet att individuellt kunna styra olika armaturer/ i samma system. Max 64 adresser/system. Belysningsscener och gruppering. Möjlighet att förprogrammera olika ljusscener. I varje system kan upp till 16 grupper av armaturer och 16 olika ljusscener skapas. Tändning och släckning av armaturerna sker via digitalt kommando. Styrledare för de digitala signalerna saknar polaritet (plus/minus) vilket reducerar risken för felkoppling. Den digitala styrsignalen är inte känslig för störningar som överförs från andra ledare. Styrledare kan förläggas tillsammans med nätspänningsledare utan risk för störningar (notera dock att även styrledare skall vara av starkströmstyp). Dubbelriktad kommunikation via styrledarna är möjlig. Status- och ev. felindikering från komponenterna i systemet kan inhämtas till ev. ansluten mjukvara. Styrsignalen överförs på samma sätt till samtliga armaturer oberoende av styrledarnas längd. Digitalen möjliggör också styrning av systemet via dator. DALI kan även integreras med BMS-system (ex.vis LonWorks). Multipla DALI-system kan idag kontrolleras över routrar anslutna i ett Ethernetnätverk Observera Efter installation måste systemet programmeras. Programmeringen utförs med väggpaneler, fjärrkontroll eller med hjälp av mjukvara i dator. För större anläggningar rekommenderar vi användning av mjukvara. DALI kräver att styrkretsen matas med en ström. Denna ström får vara max 250 ma vilken erhålles med hjälp av anslutning av en extern DALI-strömkälla, en s.k. Power supply. För hög ström i kretsen medför att kommunikationen bryts eller att komponenter kan skadas. Det är sålunda viktigt att ett DALI-system planeras rätt och dimensioneras riktigt. Maximal ledningslängd för styrkretsen är 300 m. Egenskaperna hos enheter från olika tillverkare avviker något från varandra. 408

5 Ljusreglering Installationsexempel lärosal med programmerbar DALI-styrning Installation av ljusstyrning i lärosal En skolsal i dag är en arbetsplats för både lärare och elever. Bra ljus är nödvändigt för de varierande arbetsuppgifterna, t.ex. är en OH-projektor ett vanligt arbetsredskap. Teknikutvecklingen gör att kombinationen bra belysning med största möjliga energibesparing är åtkomlig idag. Ljuset skall undelätta lektionen med rätt ljusspridning och ljusnivå. Fördelar: Automatisk tändning/släckning eller endast släck. Individuell styrning och reglering av tak- och tavelbelysning. Dagsljusreglering. Styrning från dörr och AV-panel. Styrning integrerad i standardtryckknappar. Ljusscenarier. PC-programmering. Förslag på installation av styrning i lärosal Med programmerbar styrning i en lärosal kan exakta styrfunktioner tas fram som är direkt överenstämmande med önskemål från brukaren. Max- och miniminivåer kan ändras och armaturerna kan programmeras helt individuellt. Tänd- och släckfunktioner kan ändras och anpassas till lokalens funktion. Programmeringen kräver en tillfällig anslutning av dator med ett Windows-baserat PC-program. Möjlighet finns för överföring av programmerade funktioner från en lärosal till nästa vilket innebär att alla funktioner blir lika och tiden för programmering minskas rejält. Ytterligare fördelar kan nås med anslutning till värme och ventilation för påverkan vid närvaro. Se kopplingsschema nedan. Produkt Combiform Class 2x35 W med DALI-don Multisensor Ingångsenheter för styrningar Installation i en lärosal med DALI DigiDim. Programmering sker med PC-program. Strömförsörjning kan användas från Helvars EL-si DALI. De olika styrfunktionerna ansluts parallellt på DALI. Alla armaturer regleras gemensamt via dagsljus sensorn, förutom tavelbelysningen. Tändning sker manuellt. Gemensam släckning av all belysning. Storleken på lärosalen avgör om en multisensor räcker för närvarodetekteringen, eller om anläggningen behöver kompletteras med ytterligare enheter. Tak- och tavelbelysning kan regleras individuellt via ingångsenheter kopplade till impulsströmbrytare vid dörr och AV-panel. 409

6 Ljusreglering DALI komponenter Komponenter från Helvar Manöverpaneler 200-serien (vit termoplast) Beteckning Funktion DigiDim Manöverpanel med 8 knappar DigiDim Manöverpanel med 7 knappar DigiDim Manöverpanel med vridreglage DigiDim Manöverpanel med 2 skjutreglage Fasregulatorer DigiDim 452 Fram- eller bakkantsreglering, max 1000 W Multisensor DigiDim 312 För konstantljus, med rörelsedetektering samt IR-mottagare. För infällnad Ø 55 mm Strömförsörjningsenhet DigiDim 402 Ger max 250 ma till styrkretsen Fjärrkontroll DigiDim 303 IR-fjärrkontroll Relä & ingångsenhet DigiDim 494 För max 10 A resistiv last eller 6 A induktiv last DigiDim 444 Ingångsenhet för valfri brytare eller annan styrning Gateways DigiDim 472 Konverterar DALI till 1 10 V DC, för DIN-skena DigiDim 410 För anslutning av DALI-system 1 10 V DC DigiDim 430 För anslutning av DALI-system till LonWorks Interface DigiDim 505 Seriellt gränssnitt för PC. Används tillsammans med mjukvara Helvar Toolbox Komponenter från Fagerhult Manöverpaneler Beteckning Funktion DALI Membranpanel Komponenter från Osram Vridpotentiometer Beteckning Funktion Vridpotentiometer DALI MCU Programmerbar DALI-panel med membrantryckknappar Komponenter från Tridonic Manöverpaneler Beteckning Funktion DALI GC DALI SC Tvåkanalig styrmodul. Som tryckknapp passar standard åter fjädrande starkströmbrytare från skilda leverantörer. Förläggs i samma dosa som tryckknapp. Styrmodul för fyra scener. Som tryckknapp passar standard åter fjädrande starkströmbrytare från skilda leverantörer. Förläggs i samma dosa som tryckknapp. Vridpotentiometer med inbyggd strömförsörjninig till 25 DALI enheter Strömförsörjningsenhet DALI PS1 Ger 200 ma till styrkretsen DALI sekvensmodul DALI SQM Interface DALI SCI DALI USB För automatisk sekvensstyrning av DALI enheter, t.ex. LED med RGB färger. Seriellt gränssnitt för PC. Används tillsammans med mjukvara Tridonic WinDIM. Interface för Tridonic programvara WinDIM och Config- Tool. Ansluts till datorns USB port. Ersätter tidigare DALI SCI utom vid bruk av funktionen Light over time. Notera: Det är inte möjligt att i samma DALI-system blanda styrkomponenter från olika tillverkare Notera: Det är inte möjligt att i samma DALI-system blanda styrkomponenter från olika tillverkare. DigiDim 444 ingångsenhet DALI membranpanel DigiDim 200-seriens manöverpaneler DigiDim 312 multisensor DALI MCU vridpotentiometer DALI SC-scenmodul DALI Membranpanel Fagerhult har designat och utvecklat en tryckknappspanel med unik funktioner och möjligheter. Ursprunget är att panelen skall uppfylla krav i sjukhusmiljö, och att rubriken för varje enskild tryckknapp skall vara lätt att avläsa. Tryckknappar för belysningsstyrning kan designas för olika miljöer och behov. Två grundläggande krav kvarstår alltid för att få en enkel översikt av de olika funktionerna och vilken som är senast aktiverad. Alltså skall en tryckknappspanel med flera knappar ha diod för indikering av vald funktion, samt en klar och tydlig text som anger funktionen för varje knapp. Dessutom har denna panel membrantryckknappar som är lätta att rengöra. Märkning av varje funktion är lätt att utföra. Skriv ut funktionen med hjälp av en märktextmaskin, tex. DYMO eller Brother, 8 mm textbredd. Textremsan appliceras från panelens baksida före montage. OBS! tag inte bort täckremsan på tejpsidan! DigiDim 200-seriens paneler Manöverpaneler för montage i standard apparatdosa. Front i vit termoplast. Tryckknapparnas eller reglagens funktioner kan programmeras att styra en separat armatur, en armaturgrupp, ett helt DALI-system eller återkalla en förinställd belysningsscen. DigiDim 452 Digital enkanalig fasregulator för glöd- och halogenlampor. Fram- resp. bakkantsreglering kan väljas via en omkopplare. Saknar strömkälla för DALI. För V/50 60 Hz. DigiDim 312 multisensor Multisensor med funktionerna (valbara) konstantljus, närvarodetektering samt mottagare för fjärrkontroll (IR). Enheten monteras infälld. Håldiameter 55 mm. DigiDim 444 ingångsenhet Ingångsenhet som möjliggör anslutning av valfri strömbrytar design eller andra externa anslutningar till ett DALI-system. DigiDim 402 strömförsörjning Strömförsörjningenhet för DALI. Montage på DIN-skena V AC/50 60 Hz. DigiDim 303 IR-sändare För scenval och/eller kanalstyrning. Kan även användas som programmeringsenhet vid installationer där armaturerna är försedda med Helvar DigiDim system. Kräver att Helvars väggpanel eller multisensor med IR-mottagare finns i systemet. DALI sekvensmodul SQM För automatisk sekvensstyrning av DALI enheter, t.ex. LED med RGB färger. Enheten växlar mellan ljusscener som skall programmeras i förväg med DALI programvara DigiDim Toolbox eller WinDIM. Sekvensen kan startas/stoppas med extern funktion t.ex kopplingsur. DALI SC Styrmodul för fyra scener för i apparatdosa monterad tryckknapp. Förläggs i dosan bakom brytaren. Som tryckknapp passar standard återfjädrande starkströmbrytare från skilda leverantörer. DALI GC Tvåkanalig styrmodul för i apparatdosa monterad tryckknapp. Förläggs i dosan bakom brytaren. Som tryckknapp passar standard återfjädrande starkströmbrytare från skilda leverantörer. Möjlighet till tändning, släckning, ljusreglering, addressering samt gruppering av DALI-systemet. DALI PS1 Kompakt och kapslad strömförsörjningsenhet för DALI som kan monteras t. ex. i undertak V AC, Hz. Vridpotentiometer DALI MCU Vridpotentiometer med inbyggd strömförsörjninig till 25 DALI enheter. Ansluts till 230 V och DALI. Två stycken MCU kan kopplas för strömförsörjning till maximalt 50 DALI enheter. Fyra potentiometrar kan parallellkopplas för reglering från flera platser. Potentiometer MCU skall inte kombineras med andra DALI kontrollenheter. Vi reserverar oss för tekniska ändringar. För vidare specifikationer hänvisas till leverantörernas hemsidor på internet

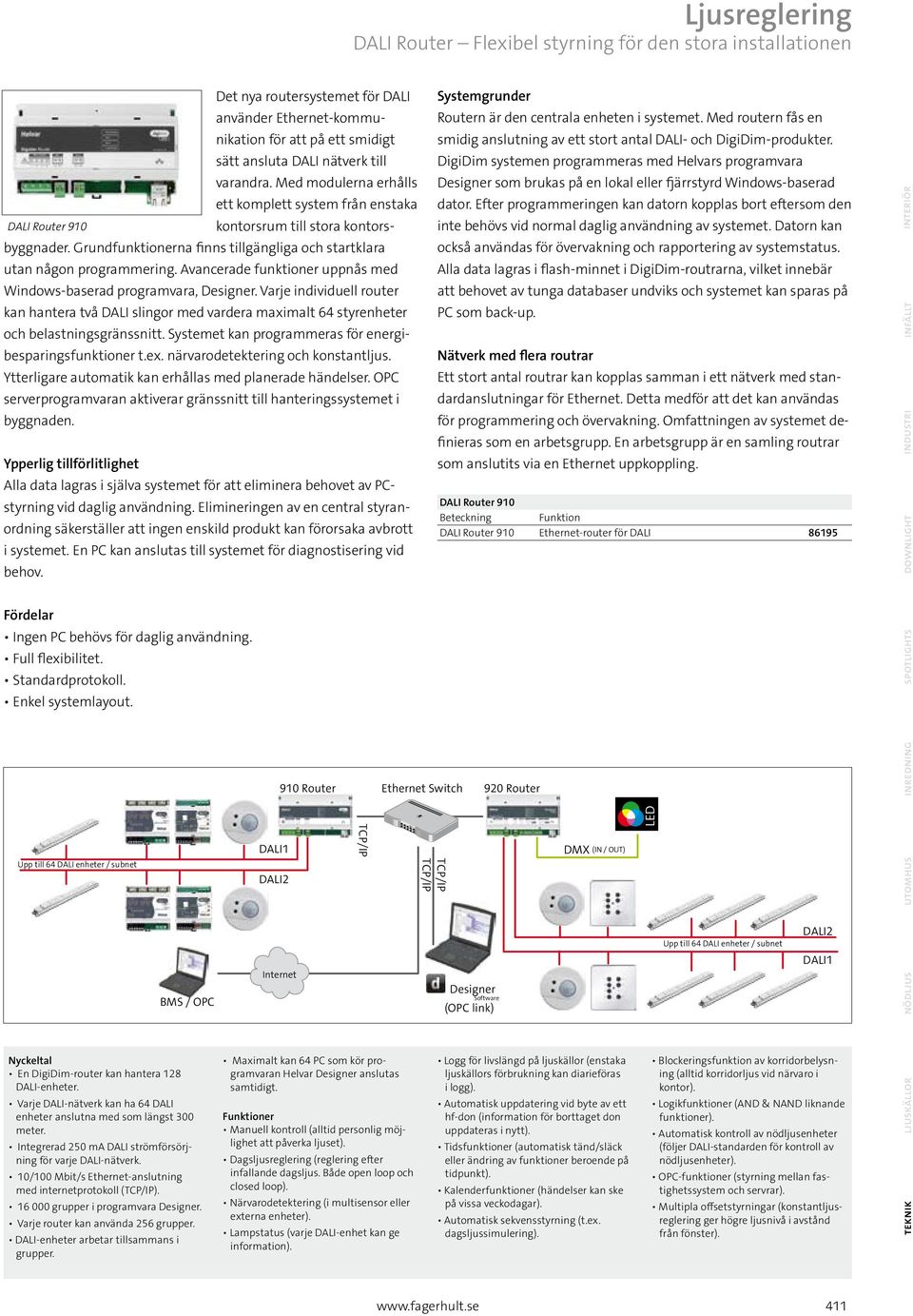

7 Ljusreglering DALI Router Flexibel styrning för den stora installationen Det nya routersystemet för DALI använder Ethernet-kommunikation för att på ett smidigt sätt ansluta DALI nätverk till varandra. Med modulerna erhålls ett komplett system från enstaka DALI Router 910 kontorsrum till stora kontorsbyggnader. Grundfunktionerna finns tillgängliga och startklara utan någon programmering. Avancerade funktioner uppnås med Windows-baserad programvara, Designer. Varje individuell router kan hantera två DALI slingor med vardera maximalt 64 styrenheter och belastningsgränssnitt. Systemet kan programmeras för energibesparingsfunktioner t.ex. närvarodetektering och konstantljus. Ytterligare automatik kan erhållas med planerade händelser. OPC serverprogramvaran aktiverar gränssnitt till hanteringssystemet i byggnaden. Ypperlig tillförlitlighet Alla data lagras i själva systemet för att eliminera behovet av PCstyrning vid daglig användning. Elimineringen av en central styranordning säkerställer att ingen enskild produkt kan förorsaka avbrott i systemet. En PC kan anslutas till systemet för diagnostisering vid behov. Fördelar Ingen PC behövs för daglig användning. Full flexibilitet. Standardprotokoll. Enkel systemlayout. Upp till 64 DALI enheter / subnet DALI1 DALI2 910 Router Ethernet Switch 920 Router TCP/IP Systemgrunder Routern är den centrala enheten i systemet. Med routern fås en smidig anslutning av ett stort antal DALI- och DigiDim-produkter. DigiDim systemen programmeras med Helvars programvara Designer som brukas på en lokal eller fjärrstyrd Windows-baserad dator. Efter programmeringen kan datorn kopplas bort eftersom den inte behövs vid normal daglig användning av systemet. Datorn kan också användas för övervakning och rapportering av systemstatus. Alla data lagras i flash-minnet i DigiDim-routrarna, vilket innebär att behovet av tunga databaser undviks och systemet kan sparas på PC som back-up. Nätverk med flera routrar Ett stort antal routrar kan kopplas samman i ett nätverk med standardanslutningar för Ethernet. Detta medför att det kan användas för programmering och övervakning. Omfattningen av systemet definieras som en arbetsgrupp. En arbetsgrupp är en samling routrar som anslutits via en Ethernet uppkoppling. DALI Router 910 Beteckning Funktion DALI Router 910 Ethernet-router för DALI TCP/IP TCP/IP DMX (IN / OUT) LED BMS / OPC Internet Designer Software (OPC link) Upp till 64 DALI enheter / subnet DALI2 DALI1 Nyckeltal En DigiDim-router kan hantera 128 DALI-enheter. Varje DALI-nätverk kan ha 64 DALI enheter anslutna med som längst 300 meter. Integrerad 250 ma DALI strömförsörjning för varje DALI-nätverk. 10/100 Mbit/s Ethernet-anslutning med internetprotokoll (TCP/IP) grupper i programvara Designer. Varje router kan använda 256 grupper. DALI-enheter arbetar tillsammans i grupper. Maximalt kan 64 PC som kör programvaran Helvar Designer anslutas samtidigt. Funktioner Manuell kontroll (alltid personlig möjlighet att påverka ljuset). Dagsljusreglering (reglering efter infallande dagsljus. Både open loop och closed loop). Närvarodetektering (i multisensor eller externa enheter). Lampstatus (varje DALI-enhet kan ge information). Logg för livslängd på (enstaka s förbrukning kan diarieföras i logg). Automatisk uppdatering vid byte av ett hf-don (information för borttaget don uppdateras i nytt). Tidsfunktioner (automatisk tänd/släck eller ändring av funktioner beroende på tidpunkt). Kalenderfunktioner (händelser kan ske på vissa veckodagar). Automatisk sekvensstyrning (t.ex. dagsljussimulering). Blockeringsfunktion av korridorbelysning (alltid korridorljus vid närvaro i kontor). Logikfunktioner (AND & NAND liknande funktioner). Automatisk kontroll av enheter (följer DALI-standarden för kontroll av enheter). OPC-funktioner (styrning mellan fastighetssystem och servrar). Multipla offsetstyrningar (konstantljusreglering ger högre ljusnivå i avstånd från fönster). 411

8 Ljusreglering Adresslös digitalstyrning DSI avsedda för DSI-styrning tillverkas enbart av Tridonic. I DSI-systemet överförs styrinformationen till et via en adresslös digitalsignal. En fördel med digitalstyrning är att den är oberoende av styrkretsens längd och motstånd. Alla armaturer som är anslutna till systemet regleras på samma sätt oberoende av avståndet mellan manöverenhet och armatur. Digitalstyrning ger också möjlighet till reglering av med olika effekter, eftersom et är kompenserat för ögats känslighet. Till armaturen ansluts, förutom fas-, noll- och skyddsledare, två ledare för styrkretsen. Styrbussen saknar polaritet vilket förenklar installationen. Styr- och nätspänningar som är anslutna till samma styrdon kan tillåtas ligga i samma rör eller kabelmantel på en längd av upp till 250 m, eftersom digitalsignalen är tämligen okänslig mot störningar. Belysningen tänds och släcks med hjälp av ett digitalt styrkommando, och därför kan nätspänningen kopplas direkt från gruppcentralen till armaturen. Armaturerna är spänningssatta även i släckt tillstånd. Miniminivån är, beroende på typ av ljuskälla, 1 %, 3 % eller 10 %. DSI-förkopplingsdon Tridonic tillverkar två serier av dimbara förkopplingsdon, Excel och Eco. Excel-donet ger, förutom samtliga egenskaper som Eco-varianten har, även möjlighet att tolka DALI-kommandon, minnen som klarar spänningsbortfall, möjlighet att programmera parametrar och sändning av felmeddelanden. Observera DSI-styrningen är adresslös. Armaturen/gruppen kan även datorstyras med hjälp av WinDIMprogrammet. För detta krävs att datorn är ansluten till armaturernas buss-system via en WinDIM kabel. WinDIM-programmet är tillgängligt via Internet, L1 L2 L3 N PE DSI: SmartDIM SM-lp och sensor II med impulsbrytare och PCA ECO Tridonic SmartDIM SM-lp (86130) D1 D2 Tridonic PCA ECO Med Tridonic SmartDIM SM kan ett större system skapas för dagsljusreglering med manuell styrning och närvarodetektering. Manuell reglering med återfjädrande strömbrytare eller jalusibrytare. Olika funktioner för närvaro och automatisk tändning kan väljas med DIP-switchar på kontrollenheten. Flera sensorer kan parallellkopplas, men endast en skall vara ansluten för dagsljusreglering. Maximalt 25 kan anslutas till en styrning. Olika faser kan användas till armaturerna. Sensor II (86142) D1 D2 Tridonic PCA ECO Impulsbrytare (fler kan parallellkopplas) D1 D2 Tridonic PCA ECO 412

9 Ljusreglering Adresslös digitalstyrning DSI komponenter Styrdon Komponent Kanaler Armaturer Mått modulardim Basic 3 3x100 st 90x71x59 mm DSI-V/T 1 50 st 190x30x28 mm SmartDIM SM-lp 1 25 st 190x30x21 mm DSI-AD 1 50 st 190x30x28 mm DSI-Smart multisensor 1 4 st Ø 60 mm, h 47 mm DSI-ADS st För DIN-skena Reglerbara transformatorer Komponent Effekt Sek.spänning Mått TE-DC 300 VA 11,9 V 254x147x59 mm Fasregulatorer Komponent Effekt VA Belastning Mått PHD Magnetisk 220x40x31 mm PD-TD Magnetisk 140x90x59 mm PAD-TD Elektronisk 140x90x59 mm Konstantljusstyrning Komponent Anslutning Mått Smart-LS II PCA-Eco/Excel Ø 18 mm, h 16,1 mm modulardim DM modulardim Basic 17x90x58 mm Daylight Sensor modulardim DM Ø 52 mm ModularDim Basic SmartDIM SM-lp Belysningsscener Komponent Anslutning Mått modulardim SC modulardim Basic 71x90x59 mm Multisensor-givare Komponent Anslutning Mått SmartDIM sensor 1 SmartDIM SM 30x30x25,2 mm SmartDIM sensor 2 SmartDIM SM Ø 60 mm, h 23,2 mm SmartDIM sensor 2 Daylight Sensor DSI-AD SMART LS II modulardim 3-kanalig styrenhet för montage på DIN-skena. Styrning av alla kanaler gemensamt eller varje kanal separat med tryckknappar eller närvarodetektorer. Kan expanderas med styrning av 4 belysningsscener (modulardim SC) eller konstantljusstyrning (modulardim DM och Daylight Sensor). SmartDIM SM-lp 1-kanalig styrenhet, som kan monteras i undertak eller armatur. Beröringsskyddade anslutningar med dragavlastning. Styrning med tryckknapp i kombination med närvaro- och dagsljussensor, där Sensor 1 är avsedd för montage i armaturen och Sensor 2 i takytan. DSI-AD 1-kanalig styrenhet som kan monteras i undertak eller armatur. Beröringsskyddade anslutningar med dragavlastning. Potentiometerstyrning med EN enligt 1 10 V potentiometerstyrdon, såsom Helvar TK4 eller Ensto Busch- Jaeger DSI-AD/S Lika DSI-AD men avsedd för installation i central enhet. Med fäste för DIN-skena. DSI-Smart Oberoende multisensor för styrning av maximalt fyra armaturer. Innehåller närvarodetektor, dagsljussensor och mottagare för infraröd fjärrkontroll. SMART LS II Dagsljussensor som kan kopplas direkt till PCA-ECO. Monteras på armaturen eller direkt med fjäder på lysrör. Styr ett. Moduler för kommunikation mot BMS DSI-EIBS 1-kanalig gateway för kommunikation EIB till DSI. DSI-LON/S 3-kanalig gateway för kommunikation LonWorks till DSI. Mer info kan hämtas på 413

10 Ljusreglering Styrning via fas (impuls) SwitchDim, TouchDIM Styrning via fas (impuls) är en förenklad och ekonomisk variant av ljusstyrning som förutsätter att man använder styrbara förberedda för denna funktion. Normalt är dessa don även kapabla att styras via buss-system som DSI, DALI eller 1 10 V DC beroende på fabrikat och typ. Observera att funktionerna inte kombineras då stor skada kan orsakas. Vid styrning via fas (impuls) krävs ingen regulator eller annat styrdon. Signalen till et erhålls direkt från enkla återfjädrande strömbrytare. Andra tilläggsmoduler behövs inte. Man kan förenklat säga att regulatorn är inbyggd i et. Till armaturen behövs endast fyra ledare: Direkt (obruten) nätspänning, nolla, skyddsjord samt nätspänning (impulser) via brytaren. Reglering av en armatur monterad på en traditionell kopplingsdosa kräver inga ändringar av kablaget. Till armaturen ansluts förutom nätspänning via brytaren även direkt nätspänning och brytaren byts ut mot en återfjädrande. Styrning via fas (impuls) är även ett utmärkt system när man vill ha möjlighet att styra en belysningsanläggning från flera platser i rummet. Enkelheten är påtaglig och just frånvaron av mellanenheter gör att sådan installation blir enkel och billig. Styrsättet kan, beroende på fabrikat, kombineras med bl.a. dagsljus-sensor. För ex. fabrikatet Tridonic kan samverkan ske mellan styrning vis fas (impuls) och sensorn SMART LS II. Med knappen ställs den förinställda belysningsnivån genom att reglerkurvan förskjuts uppåt eller nedåt. Sensorn kommer därefter att försöka hålla nivån konstant kring den nya nivån. Reglerkurvan återgår till det förinställda värdet efter att armaturen har släckts och tänts på nytt. Som styrknappar används 230 V brytare med slutande kontakt och impulsfjäder eller brytare med returfjäder. Vid användning av en brytare tänds och släcks armaturen med en kortvarig tryckning, medan justering av ljusstyrkan, omväxlande uppåt och nedåt, utförs genom att hålla inne knappen. Alternativt kan en jalusibrytare användas (DSI-V/T styrmodul krävs), varvid den ena knappen reglerar ljusstyrkan uppåt och den andra nedåt. Belysningen kan tändas och släckas med valfri knapp. För Tridonic SwitchDim gäller: Obegränsat antal parallellkopplade tryckknappar för tänd/släck/ ljusreglering kan installeras. I en SwitchDim anläggning rekommenderas max 25 st PCA. Inkopplingen av tryckknappsfas och nolla till et är opolariserad. Observera Styrknapparna får inte vara försedda med signallampor, då dessas läckström orsakar felfunktion. Den maximala längden för styrledningen är normalt obegränsad tack vare att signalen är en 230/240 V signalimpuls. Samma fas skall användas för såväl styrning som strömförsörjning av armaturen. Med denna koppling är anslutningen opolariserad vilket innebär att armaturen även kan vara försedd med stickpropp. 3-fas inkoppling är möjlig men kräver speciell polariserad koppling. Samtidig användning av styrning via fas (impuls) och annan styrmetod, som DALI eller DSI, kommer att åstadkomma stor irreparabel skada på den digitala styrutrustningen. Undvik att blanda olika fabrikat i systemet. Om PCA med SwitchDim inte är synkrona med övriga installerade PCA (inte uppträder lika som övriga don/kommer i otakt) kan installationen synkroniseras genom att tryckknappen hålls intryckt i > 10 sekunder. Samtliga PCA kommer då att synkroniseras på 50 % nivå varefter installationen kan användas normalt igen. Synkronisering kan utföras när som helst under normal drift. Frånvarodämpning ny funktion De nya en från Tridonic PCA ECO och Excel kan även användas för reglering mellan hög nivå (närvaro) och låg nivå (frånvaro) via närvarosensorer. En funktion som är mycket användbar i trapphus, korridorer och kulvertar. Stora mängder energi kan sparas på detta sätt, utan att släcka ljuset helt. Se installationsexempel sid

11 Ljusreglering Installationsexempel styrning via fas (impuls) SwitchDim, TouchDIM SwitchDim styrning med återfjädrande strömbrytare PCA ECO L1 L2 L3 N PE SwitchDim-styrning och Smart LS II-ljussensor. PCA Excel One4all eller PCA ECO. L1 L2 L3 N PE L1 L2 L3 N PE Impulsströmbrytare Impulsströmbrytare SwitchDim styrning med tänd/släckfunktion över närvarosensor. D1 D2 D1 D2 D1 D2 DA/D1 DA/D2 Tridonic PCA EXCEL one4all eller PCA ECO D1 D2 Tridonic PCA ECO Tridonic PCA ECO Tridonic PCA ECO Tridonic PCA ECO Återfjädrande strömbrytare utan glimlampa skall användas. Maximalt 25 kan anslutas till en styrning. Samma fas för styrning som matning till en skall användas. Om fler eller mer avancerade styrningar önskas, kontakta Fagerhult. Återfjädrande strömbrytare utan glimlampa skall användas. Tändning/ släckning och dimmning via strömbrytaren tar över reglerfunktionen från SMART LS II-sensorn. SMART LS II kan endast anslutas till ett Tridonic. Grundinställning av önskat dagsljusvärde utföres på sensorn. Värdet kan ändras via strömbrytaren. Samma fas för styrning som matning till en skall användas. Nollan till plint DA/D1 kan byglas internt i armaturen. Om fler eller mer avancerade styrningar önskas kontakta Fagerhult. Närvarosensorn släcker efter sista närvaro och tidsfördröjning. Tändning sker till senaste nivå vilket kan vara släckt om ljuset släcktes manuellt. Återfjädrande strömbrytare utan glimlampa skall användas. Maximalt 25 kan anslutas till styrningen. Samma fas för styrning som matning till en skall användas. Om fler eller mer avancerade styrningar önskas, kontakta Fagerhult. Närvarosensor Tidsinställning Luxnivå D1 D2 Tridonic PCA ECO Impulsströmbrytare D1 D2 Tridonic PCA ECO 415

12 Ljusreglering Installationsexempel korridor/kulvert med SwitchDim frånvarodämpning Lokaler utan naturligt ljusinsläpp har vanligtvis belysning inkopplad kontinuerligt. I vissa fall kopplas en del av armaturerna bort när ingen befinner sig i lokalen. Korridorer och kulvertar har nu en möjlighet till effektiv belysningsstyrning som alltid ger ett tillräckligt grundljus, och som snabbt ger mer ljus vid närvaro. Energibesparingen kan bli upp till 80 %. Fördelar: Armaturer med Tridonic PCA ECO eller Excel one4all. e-sensearmaturer med SmartSwitch-sensorer kan användas. en lär sig automatisk funktionen första gången. Externa standard närvarosensorer kan kombineras i funktionen. Förslag på installation av styrning i korridor/kulvert Ofta är belysning ständigt tänd i korridorer och kulvertar där människor befinner och rör sig normalt. Exempel är sjukhuskulvertar och korridorer i större fastighetskomplex. Många installationer har gjorts mer energieffektiva genom att detektera närvaro och rörelse hos personer och därigenom tända belysningen vid behov. De negativa effekterna med sådan styrning är att man närmar sig ett helt släckt rum och reaktionstiden hos sensorerna blir avgörande för hur snabbt belysningen tänds. Kombinationen dålig avdetektering med långsam start hos lysrören gör att man hinner långt in i korridoren innan ljuset tänds. Detta skapar olust och osäkerhet. Andra nackdelar är att lysrörens livsläng påverkas negativt. Korta inkopplingstider ger svarta lysrör med ofullständig livslängd. Om man vet att belysningen alltid skall vara tänd kan man se till att ljuset är på hög nivå vid närvaro och reglerat till en låg energibesparande nivå i väntan på nästa detektering. Genom att reglera mellan hög och låg nivå förbrukas inte katoderna och lysrörens livslängd påverkas inte negativt. Ljusstyrning i trapphus, korridorer och kulvertar. Kombinationen SmartSwitch-sensorer i armatur och externa närvarosensorer gör att detekteringen blir komplett. Frånvarodämpningens tidsfördröjning kan vara så kort som ett fåtal minuter för reglering tillbaka till låg nivå. Fördelen med denna variant av styrning är att ingen centralenhet behövs. Närvarosensorer ansluts direkt till ens styringång. Efter en till-puls (närvaro) på 5 minuter har en ändrat funktion till att reglera mellan 100 % vid närvaro (230 V på styringången), och 10 % ljus vid frånvaro. Om man vet att lokalen/korridoren inte använd vissa tider på dygnet, som exempelvis i skolor, kan man släcka helt med hjälp av centralstyrning. Se kopplingschema nedan. Produkt Indigo Clivus med Tridonic PCA ECO-lp Indigo Clivus med Tridonic e-sense SmartSwitch Extern närvarosensor (se motstående sida) Frånvarodämpning med närvarosensorer och PCA ECO-lp L1 L2 L3 N PE Närvarosensor Tidsinställning Luxnivå Närvarosensor D1 D2 D1 D2 Tridonic PCA ECO Tridonic PCA ECO Koppling för automatisk reglering mellan 100 % (närvaro) och 10 % (frånvaro). en PCA ECO-lp justerar om den vanliga SwitchDim funktionen automatiskt om en slutning är längre än 5 minuter. Därefter kan tiden på närvarosensorerna kortas ned ytterligare för maximal funktion. Armaturer utrustade med e-sense SmartSwitch kan användas i kombination med externa närvarosensorer. Om armaturer med kompaktlysrör används skall armaturerna utrustas med PCA Excel One4all. Samma fas till armaturer och sensorer. Ett större antal armaturer kan samregleras eftersom ingen effekt går via reläfunktionen. Släckfunktion kan ske centralt t.ex. via tidkanal eller DUC. Tidsinställning Luxnivå D1 D2 Tridonic PCA ECO 416

13 Ljusreglering Sensorer för frånvarodämpning Sensor Novum Komponent Sensor Compact Passage Förhöjningsram Skyddsgaller (används ej i kombination med förhöjningsram) Novum Comact Passage Steinel PIR IS3180 CP Electronic MWS-1/C MWS-1 för korridor Sensor Steinel Komponent Sensor PIR IS Skyddsgaller Sensor CP Electronic Komponent Sensor MWS-1/C Sensor för takmontage, detektering 10x10 m Sensor MWS-1 Sensor för korridor, väggmontage, detektering 30x4 m Montageram Nowum Compact Passage PIR-närvarosensor för belysningsstyrning. Avsedd för takmontage i apparatdosa eller utanpåliggande i förhöjningsram. Avkänningsområdet gör denna sensor speciellt lämplig för korridorer, men passar även i andra miljöer. Via separat ingång kan belysningskontakten styras manuellt via tryckknapp eller strömställare. Närvarodetektorn är utrustad med ljusrelä lx och utgång anpassad för, strömbegränsad för att undvika höga startströmmar. Frånslagsfördröjningen är inställbar från 10 sekunder till 20 minuter samt har självlärande funktion. Närvarodetektering Långsmal detekteringsyta Från- och tillslagsfördröjning Ljussensor lx Tryckknappsingång Steinel PIR IS3180 IS3180 är en PIR-närvarosensor för montage på vägg med en räckvidd på upp till 20 meter för gående personer i alla riktningar. Bevakningsvinkeln 180 och kan användas såväl inom- som utomhus, t.ex. i garage, passager, trapphus, gymnastiksalar och omklädningsrum Detekteringsområde: Horisontellt 180, vertikalt 90, 8 20 m max. Luxtröskel inställning: lx. Frånslagsfördröjning: 5 s 15 min. Kappslingsklass: IP 54. CP Electronic MWS-1/C Sensor Mikrovågssensor för externt montage i tak. Känsligheten ger en bra detektering på upp till 10x10 m med sensorn placerad på 2,5 m höjd. Inga döda fält uppstår. Enheten monteras enklast på en fyrkantig ram, best. nr Inga komponenter är synliga och därför ger enheten ett diskret intryck. Känslighet och tid kan justeras steglöst under kåpan. CP Electronic MWS-1 Sensor för korridor Mikrovågssensor för externt montage på vägg, speciellt för korridorer. Känsligheten ger en bra detektering på upp till 30x4 m med sensorn placerad på 2,5 m höjd. Inga döda fält uppstår. Enheten monteras enklast på en fyrkantig ram, best. nr Inga komponenter är synliga och därför ger enheten ett diskret intryck. Känslighet och tid kan justeras steglöst under kåpan. 417

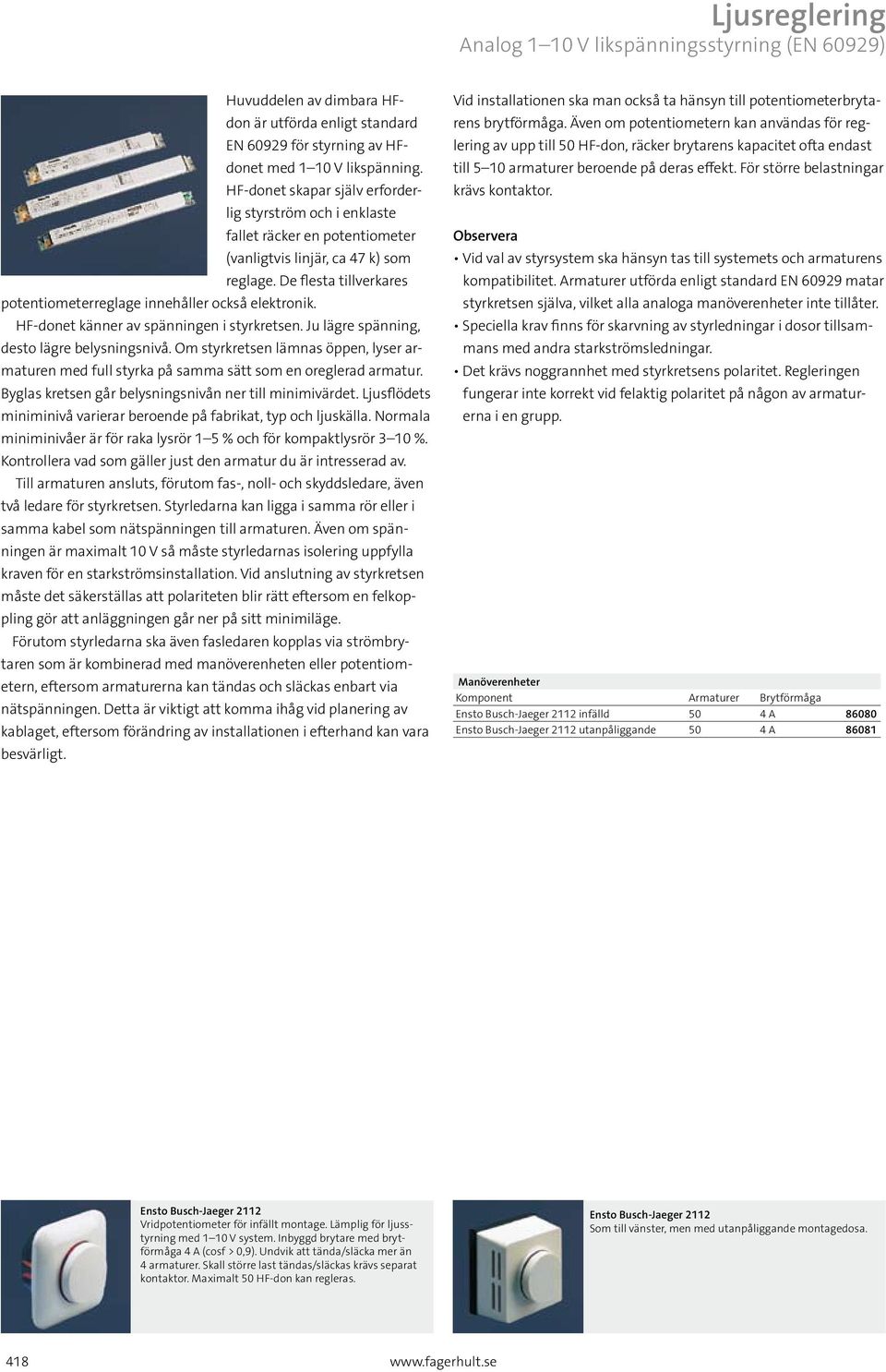

14 Ljusreglering Analog 1 10 V likspänningsstyrning (EN 60929) Huvuddelen av dimbara HFdon är utförda enligt standard EN för styrning av HFdonet med 1 10 V likspänning. et skapar själv erforderlig styrström och i enklaste fallet räcker en potentiometer (vanligtvis linjär, ca 47 k) som reglage. De flesta tillverkares potentiometerreglage innehåller också elektronik. et känner av spänningen i styrkretsen. Ju lägre spänning, desto lägre belysningsnivå. Om styrkretsen lämnas öppen, lyser armaturen med full styrka på samma sätt som en oreglerad armatur. Byglas kretsen går belysningsnivån ner till minimivärdet. Ljusflödets miniminivå varierar beroende på fabrikat, typ och ljuskälla. Normala miniminivåer är för raka lysrör 1 5 % och för kompaktlysrör 3 10 %. Kontrollera vad som gäller just den armatur du är intresserad av. Till armaturen ansluts, förutom fas-, noll- och skyddsledare, även två ledare för styrkretsen. Styrledarna kan ligga i samma rör eller i samma kabel som nätspänningen till armaturen. Även om spänningen är maximalt 10 V så måste styrledarnas isolering uppfylla kraven för en starkströmsinstallation. Vid anslutning av styrkretsen måste det säkerställas att polariteten blir rätt eftersom en felkoppling gör att anläggningen går ner på sitt minimiläge. Förutom styrledarna ska även fasledaren kopplas via strömbrytaren som är kombinerad med manöverenheten eller potentiometern, eftersom armaturerna kan tändas och släckas enbart via nätspänningen. Detta är viktigt att komma ihåg vid planering av kablaget, eftersom förändring av installationen i efterhand kan vara besvärligt. Vid installationen ska man också ta hänsyn till potentiometerbrytarens brytförmåga. Även om potentiometern kan användas för reglering av upp till 50, räcker brytarens kapacitet ofta endast till 5 10 armaturer beroende på deras effekt. För större belastningar krävs kontaktor. Observera Vid val av styrsystem ska hänsyn tas till systemets och armaturens kompatibilitet. Armaturer utförda enligt standard EN matar styrkretsen själva, vilket alla analoga manöverenheter inte tillåter. Speciella krav finns för skarvning av styrledningar i dosor tillsammans med andra starkströmsledningar. Det krävs noggrannhet med styrkretsens polaritet. Regleringen fungerar inte korrekt vid felaktig polaritet på någon av armaturerna i en grupp. Manöverenheter Komponent Armaturer Brytförmåga Ensto Busch-Jaeger 2112 infälld 50 4 A Ensto Busch-Jaeger 2112 utanpåliggande 50 4 A Ensto Busch-Jaeger 2112 Vridpotentiometer för montage. Lämplig för ljusstyrning med 1 10 V system. Inbyggd brytare med brytförmåga 4 A (cosf > 0,9). Undvik att tända/släcka mer än 4 armaturer. Skall större last tändas/släckas krävs separat kontaktor. Maximalt 50 kan regleras. Ensto Busch-Jaeger 2112 Som till vänster, men med utanpåliggande montagedosa. 418

15 Ljusreglering Installationsexempel 1 10 V system Analog styrning för 1-fas installation L1 L2 L3 N PE Blanda inte från olika tillverkare eller effekter. Styrpotentiometrar kan oftast reglera 100 ma (ca 50 ), men har olika brytförmåga på strömbrytarfunktionen. Kontrollera alltid information från leverantören. L1 L2 L3 N PE + - Vridpotentiometer för 1 10 V Analog styrning för 3-fas installation med kontaktor + - Vridpotentiometer för 1 10V Kontaktor Analog styrning för 1-fas installation med tänd-/släckfunktion över närvarosensor. L1 L2 L3 N PE Närvarosensor Tidsinställning Luxnivå L N L N L N L N L N L N L N L N Philips, Osram, Helvar m.m. för analog styrning Philips, Osram, Helvar m.m. för analog styrning Philips, Osram, Helvar m.m. för analog styrning Philips, Osram, Helvar m.m. för analog styrning Philips, Osram, Helvar m.m. för analog styrning Philips, Osram, Helvar m.m. för analog styrning Philips, Osram, Helvar m.m. för analog styrning Philips, Osram, Helvar m.m. för analog styrning Blanda inte från olika tillverkare eller effekter. Styrpotentiometer och styrenhet kan oftast reglera 100 ma (ca 50 ). Samma styrsignal kan anslutas till oberoende av matande fas med gemensam släckning över kontaktor. Närvarosensorn tänder och släcker belysningen beroende på närvaro. Potentiometerns strömbrytarfunktion behöver inte användas, om den förbikopplas får man alltid ljus till inställt läge vid närvaro. Närvarosensorer av olika fabrikat kan användas. Se alltid till att känsligheten är bra samt att reläfunktionen klarar av den anslutna belastningen. Inställning av luxnivå kan användas i lokaler med mycket dagsljus. Funktionen förhindrar upptändning vid mycket dagsljus. Vridpotentiometer för 1 10V + - L N Philips, Osram, Helvar m.m. för analog styrning 419

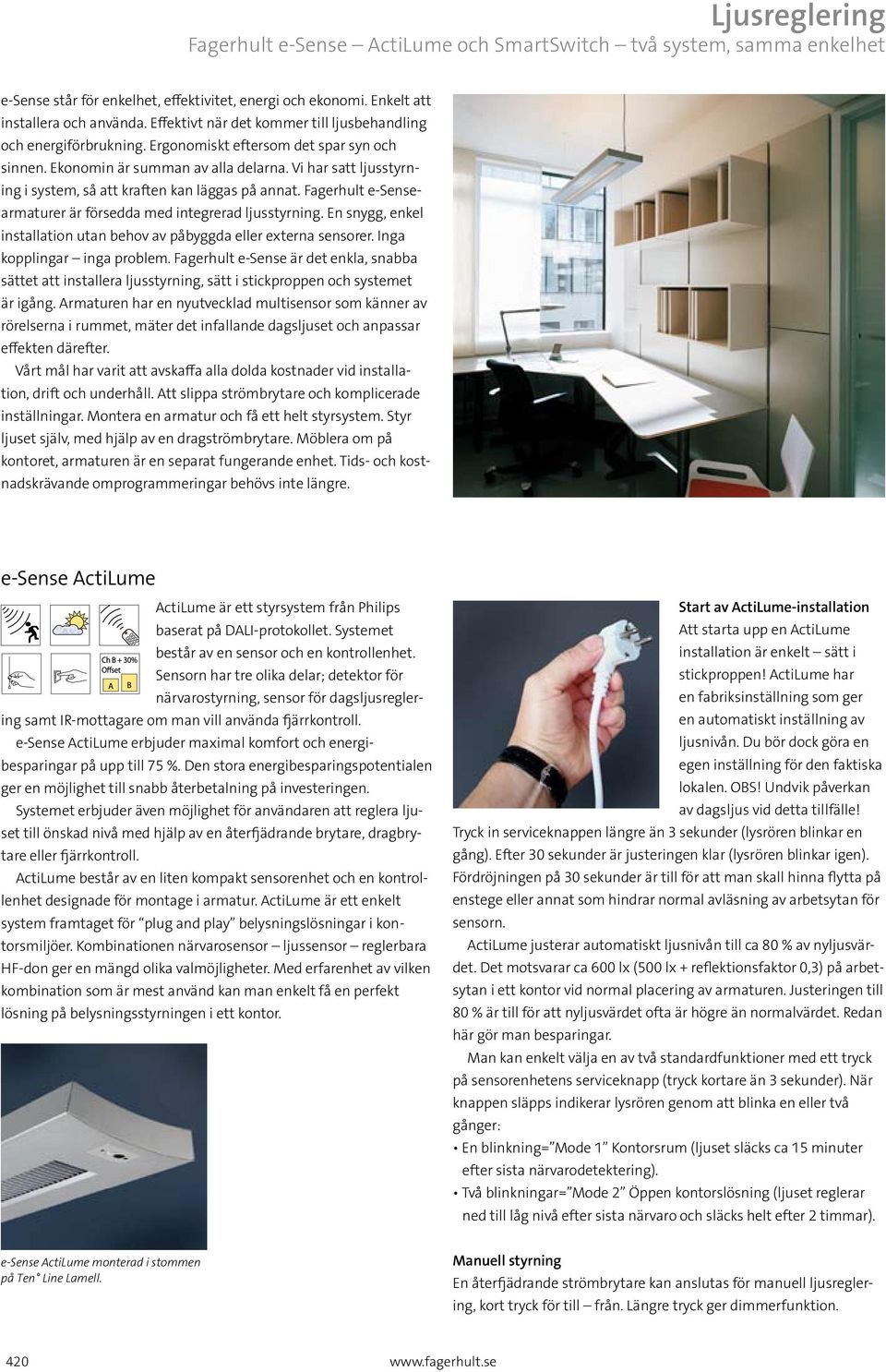

16 Ljusreglering Fagerhult e-sense ActiLume och SmartSwitch två system, samma enkelhet e-sense står för enkelhet, effek tivitet, energi och ekonomi. Enkelt att installera och använda. Effektivt när det kommer till ljusbehandling och energiförbruk ning. Ergonomiskt eftersom det spar syn och sinnen. Ekonomin är summan av alla delarna. Vi har satt ljusstyrning i system, så att kraften kan läggas på annat. Fagerhult e-sensearmaturer är försedda med integrerad ljusstyrning. En snygg, enkel installation utan behov av påbyggda eller externa sensorer. Inga kopplingar inga problem. Fagerhult e-sense är det enkla, snabba sättet att installera ljusstyrning, sätt i stickproppen och systemet är igång. Armaturen har en nyutvecklad multisensor som känner av rörelserna i rummet, mäter det infallande dagsljuset och anpassar effekten därefter. Vårt mål har varit att avskaffa alla dolda kostnader vid installation, drift och underhåll. Att slippa strömbrytare och komplicerade inställningar. Montera en armatur och få ett helt styrsystem. Styr ljuset själv, med hjälp av en dragströmbrytare. Möblera om på kontoret, armaturen är en separat fungerande enhet. Tids- och kostnadskrävande omprogrammeringar behövs inte längre. e-sense ActiLume ActiLume är ett styrsystem från Philips baserat på DALI-protokollet. Systemet består av en sensor och en kontrollenhet. Sensorn har tre olika delar; detektor för närvarostyrning, sensor för dagsljusreglering samt IR-mottagare om man vill använda fjärrkontroll. e-sense ActiLume erbjuder maximal komfort och energibesparingar på upp till 75 %. Den stora energibesparingspotentialen ger en möjlighet till snabb återbetalning på investeringen. Systemet erbjuder även möjlighet för användaren att reglera ljuset till önskad nivå med hjälp av en återfjädrande brytare, dragbrytare eller fjärr kontroll. ActiLume består av en liten kompakt sensorenhet och en kontrollenhet designade för montage i armatur. ActiLume är ett enkelt system framtaget för plug and play belysningslösningar i kontorsmiljöer. Kombinationen närvarosensor ljussensor reglerbara ger en mängd olika valmöjligheter. Med erfarenhet av vilken kombination som är mest använd kan man enkelt få en perfekt lösning på belysningsstyr ningen i ett kontor. Start av ActiLume-installation Att starta upp en ActiLume installation är enkelt sätt i stickproppen! ActiLume har en fabriksinställning som ger en automatiskt inställning av ljusnivån. Du bör dock göra en egen inställning för den faktiska lokalen. OBS! Undvik påverkan av dagsljus vid detta tillfälle! Tryck in serviceknappen längre än 3 sekunder (lysrören blinkar en gång). Efter 30 sekunder är justeringen klar (lysrören blinkar igen). Fördröjningen på 30 sekunder är till för att man skall hinna flytta på enstege eller annat som hindrar normal avläsning av arbetsytan för sensorn. ActiLume justerar automatiskt ljusnivån till ca 80 % av nyljusvärdet. Det motsvarar ca 600 lx (500 lx + reflek tionsfaktor 0,3) på arbetsytan i ett kontor vid normal placering av armaturen. Justeringen till 80 % är till för att nyljusvärdet ofta är högre än normalvärdet. Redan här gör man besparingar. Man kan enkelt välja en av två standardfunktioner med ett tryck på sensorenhetens serviceknapp (tryck kortare än 3 sekunder). När knappen släpps indikerar lysrören genom att blinka en eller två gånger: En blinkning= Mode 1 Kontorsrum (ljuset släcks ca 15 minuter efter sista närvarodetektering). Två blinkningar= Mode 2 Öppen kontorslösning (ljuset reglerar ned till låg nivå efter sista närvaro och släcks helt efter 2 timmar). e-sense ActiLume monterad i stommen på Ten Line Lamell. Manuell styrning En återfjädrande strömbrytare kan anslutas för manuell ljusreglering, kort tryck för till från. Längre tryck ger dimmerfunktion. 420

17 Ljusreglering e-sense e-sense SmartSwitch SmartSwitch är en på/av-sensor från Tridonic som styr den anslutna armaturen via nätspänningen. Den finns även med dragdim för egen inställning av belys nings nivån. SmartSwitch ger automatisk tänd ning/släckning som styrs av närvaro och omgivningsljus. Rörelsedetektorn kan ställas in på fördröjning mellan 1 till 30 minuter. När mängden ljus från det omgivande ljuset är tillräckligt släcks belysningen, ljusnivån för frånslag kan ställas in mellan lx. Denna funktion kan kopplas bort. e-sense SmartSwitch Frånvarodämpning En styrfunktion som är anpassad till de rum i ett kontor där man vistas mer sällan, t.ex. kopiering, lager, korridorer eller kapprum. Ljuset ligger konstant på en låg nivå för att motverka intrycket av ett helt släckt och mörkt rum. Vid närvaro styrs ljusnivån direkt upp till 100 %. Tidsfördröjningen för att återgå till låg nivå (10 %) kan vara kort till skillnad från styrning med släckfunktion där man vill undvika onödiga starter av lysröret. Vill man släcka armaturen helt kan detta ske centralt efter arbetstidens slut. Med inställningen för lux till-/frånslag kan man dessutom förhindra styrningen om det redan är tillräckligt ljust i rummet. Justering av tid och luxnivå sker på sensorns baksida. SmartSwitch består av en liten sensorenhet samt ett kombinerat relä/strömförsörjning. Reläets kapacitet är 200 VA vilket innebär att man kan ansluta ett eller två för tändning/släckning. Sensorn är en PIR-enhet med ett avkänningsområde på ca 4x3 m i en pendlad armatur. Inom detta område detekterar sensorn IRstrålning från kroppen, sluter reläet och ljuset tänds i armaturen. På sensorenheten finns en inställning för luxnivå, ett tröskelvärde som förhindrar sensorn att reagera på närvaro om det är tillräckligt ljust i rummet. Denna inställning är borttagen i armaturerna med dragdim för att man alltid skall kunna tända och släcka manuellt även i ett ljust rum. Luxnivå är mer användbar vid frånvarodämpning. e-sense SmartSwitch monterad i bländskyddet på en Closs Beta. SmartSwitch är utvecklat att passa i de flesta kontorslokaler, enskilda rum såväl som kontor med öppna planlösningar. SmartSwitch passar även i entréer, korridorer och mindre mötesrum. Till Loop Light kan vi erbjuda en utbytesgavel med e-sense Smart- Switch-sensor som kan komplettera en redan monterad HF-stdarmatur. Man får alltså möjligheten spara energi i en befintlig anläggning genom att installera SmartSwitch till/från. 421

18 Ljusreglering e-sense ActiLume i Fagerhult Plus-armaturer ActiLume erbjuder maximal komfort och automatisk energibesparing. ActiLume anpassar ljusnivån till den omgivande miljön och när rummet inte används släcks ljuset. När sensorn detekterar närvaro slår systemet automatiskt på ljuset. Om det finns tillräckligt med dagsljus i rummet regleras nivån automatiskt ner. Ljuset släcks när rummet stått tomt under en tid. Eftersom ljuset bara är tänt när det behövs kan systemet ge energibesparingar på upp till 75 %. Bildserien nedan visar vad som händer i rummet under arbetsdagen. Grafen visar hur armaturens energianvändning varierar över dagen. Närvarosensor Närvarostyrning både tänder och släcker belysningen automatiskt. Efter den senaste närvarodetekteringen släcks ljuset med 15 minuters fördröjning. Dagsljusreglering En sensor anpassar belysningseffekten till mängden infallande dagsljus (naturligt ljus). Saknas dagsljus används funktionen för anpassning av belysningseffekten till driftvärdet efter bibehållsfaktorn (konstantljusfunktion). IR-mottagare För reglering och programmering med fjärrkontroll om man så önskar. Fjärrkontroll är tillbehör. Manuell reglering (touch) För manuell reglering via dragdim i armaturen eller återfjädrande brytare på vägg. Kanal B 30 % offset Kanal B har 30 % offset vilket innebär att uppljuset (Kanal B) börjar att regleras när kanal A är nere på 70 %. När kanal A är reglerat till 10 % ligger kanal B alltså på 40 %. Energi 100 % Natt: Kontoret släckt. 07:45 Armaturen tänds vid närvaro eftersom dagsljuset inte uppfyller ljusbehovet. Infallande dagsljus reglerar ner armaturljuset, så kallad dagsljusreglering. Regleringen sker långsamt och konstant efter inställt värde. Uppljus ligger +30 % efter nedljuset. Pendlad 2-rörsarmatur Val för närvarosensor: Automatiskt TILL, automatiskt FRÅN (fördröjning 15 min). Manuellt TILL (vid ljusnivå över 600 lx), automatiskt FRÅN (fördröjning 15 min). (Alltid reglering till låg nivå före FRÅN). Val för dagsljussensor: Automatiskt inställning till 600 lx. Manuellt ändring av inställning. Pendlad 3-rörsarmatur Val för närvarosensor: Automatiskt TILL, automatiskt FRÅN (fördröjning 15 min). Manuellt TILL (vid ljusnivå över 600 lx), automatiskt FRÅN (fördröjning 15 min). (Alltid reglering till låg nivå före FRÅN). Val för dagsljussensor: Automatiskt inställning till 600 lx. Manuellt ändring av inställning. Val för manuell reglering: Dragdim eller återfjädrande brytare till/från och reglering. IR-sändare till/från och reglering (tillbehör). Val för manuell reglering: Dragdim eller återfjädrande brytare till/från och reglering av nedljus/uppljus gemensamt. IR-sändare till/från och reglering (tillbehör). Lunch: Efter sista närvaro reglerar ljuset ned och släcks efter 15 minuter. Armaturen tänds inte vid närvaro eftersom ljusbehovet är uppfyllt av infallande dagsljus. Specialfunktion: 30 % Offset, uppljuset regleras 30 % efter nedljuset vid dämpning. Manuell eller automatisk reglering för att uppfylla ljusbehovet. Efter sista närvaro reglerar ljuset ned och släcks efter 15 minuter. 422

19 Ljusreglering e-sense SmartSwitch i Fagerhult Plus-armaturer Kombination manuell/smartswitch Natt: Kontoret släckt Manuell reglering av upp- och nedljus. e-sense SmartSwitch On/Off armaturer utan reglerbara 07:56 Automatisk tändning Ljuset släcks efter inställd tid på sensorn, ca 15 minuter. SmartSwitch med frånvarodämpning Ljuset ligger på en låg grundnivå. Fördröjningen efter sista närvaro är kort, varierbar 1 30 minuter. Ljuset går till en högre nivå vid detektering av rörelse. Efter inställd tid reglerar ljuset ned till grundnivå. Bildserien till vänster visar en kombination med manuell reglering och närvarodetektering. Grafen visar hur armaturens energianvändning varierar med manuell reglering under dagen. e-sense SmartSwitch säkerställer att ljuset är släckt när rummet är tomt. Energi 100 % Bildserien till vänster visar vad som händer i rummet under arbetsdagen. Grafen visar hur energianvändningen minskar rejält vid användandet av Frånvarodämpning. Beroende på typen av lokal kan det vara lämpligt att nattetid släcka helt med tidsstyrning. Energi 100 % e-sense SmartSwitch pendlad 2- och 3-rörsarmatur med reglerbara Närvarosensor Närvarostyrning både tänder och släcker belysningen. Efter den senaste närvarodetekteringen släcks ljuset automatiskt. Tiden mellan detektering och släckning är justerbar 1 30 minuter. Luxnivåinställning Inställning av ett tröskelvärde förhindrar att närvarosensorn reagerar när dagsljuset är tillräckligt. Manuell reglering Manuell reglering finns endast i SmartSwitch dragdim-armaturer. Frånvarodämpning Rörelsesensorn styr till hög ljusnivå vid detektering och återgår till låg nivå efter en kort tid. Ej släckfunktion. e-sense SmartSwitch frånvaro dämpning armatur med reglerbara Val för närvarosensor: Automatiskt TILL/FRÅN (inställbar tid 1 30 min) Ej TILL (vid luxnivå över inställt värde) Automatiskt FRÅN Val för luxsensor: Ej TILL vid hög luxnivå Manuell ändring av inställning för luxnivå ( lx) Observera: Armaturen har inte reglerbara, funktionen är endast TILL/FRÅN Till Loop Light kan vi erbjuda en utbytesgavel med e-sense SmartSwitch-sensor som kan komplettera en redan monterad HF-std armatur. Val för närvarosensor: Automatiskt TILL/FRÅN (inställbar tid 1 30 min) Val för manuell reglering 2-rörsarmatur: Dragsnöre TILL/FRÅN och reglering Nedljus/Uppljus gemensamt Val för manuell reglering 3-rörsarmatur: Dragsnöre TILL/FRÅN och reglering Nedljus Dragsnöre TILL/FRÅN och reglering Uppljus Specialfunktion: Armaturen är utrustad med ECO-lp med minnesfunktion vid släckt Observera: Använd inte luxnivå-inställningen. Om rummet är ljust och sensorn inte tänder fungerar inte dragsnöret. Val för närvarosensor: Automatiskt Frånvarodämpning % (inställbar tid 1 30 min) Val för luxsensor: Ej TILL vid hög luxnivå Manuell ändring av inställning för luxnivå ( lx) 423

20 Ljusreglering Installationsexempel storkontor med e-sense ActiLume i Fagerhult Plus-armaturer Investeringen av bra belysning på en kontorsarbetsplats är en bråkdel av kostnaden för själva personalen. Bra belysning och funktion kan idag kombineras med effektiv energibesparing. Armaturerna har egen intelligent styrning och kräver inte något buss-system vilket underlättar installationen betydligt. Fördelar: Anslutning med stickpropp. Automatisk tändning. Reglering till lågnivå 20 % efter 15 minuter. Styrning med dragsnöre, inget behov av strömbrytare. Individuell styrning och tändning/släckning. Dagsljusreglering. Närvarosensor. Central släckning efter arbetstid. Enkel programmering med IR-sändare. Armaturer Zora med integrerad styrning för individuellt ljus över arbetsplatsen. Förslag på installation av styrning i kontor De personliga kraven på ljus är lika varierande som antalet individer på en arbetsplats. Man kan endast skapa ett användbart underlag för att alla skall kunna få den rätta arbetsmiljön. Idag är många arbetsplatser utrustade med höj- och sänkbara bord, vilket dramatiskt förändrar belysningsstyrkan på arbetsytan i höjt läge. Reglering av ljuset blir ett krav. Med den effektiva e-senselösningen ActiLume i armaturerna får man både snabb och enkel installation och programmering. Tidigare försök med individuell närvarodetektering har skapat problem med väldigt mörka områden i kontorslokalen när delar av personalen gått hem, vilket skapar en olustkänsla hos de kvarvarande. Med rätt inställning på ActiLume får man ett konstant grundljus på 20 % hos alla armaturer vid frånvaro på delar av arbetsplatserna. Även armaturer som har släckts manuellt kommer att gå till 20 % ljus efter 15 minuters vilket skapar ett bra ljus som sparar på energi och. Programmering sker enkelt med IR-sändare IRT Central släckning gör att ingen energi förbrukas i form av standby-effekt. Individuell styrning med dragströmbrytare gör att kostnad för att installera strömbrytare i modulväggar elimineras. Produkt Zora Beta 2x35 W med integrerad e-sense ActiLume IRT 8010 IRT 8099 Tillbehör e-sense ActiLume Beteckning Funktion IRT 8010 Fjärrkontroll med 2 knappar IRT 8050 Väggmonterad fjärrkontroll med 2 knappar IRT 8099 Fjärrkontroll för programmering LRM 8118 Extern närvarosensor IRT 8050 LRM 8118 IRT 8010 och IRT 8050 Enheten har endast två knappar, en för på/öka ljusnivån, en för släck/minska ljusnivån. Man riktar sändaren mot Acti- Lume-sensorn i armaturen och justerar ljusnivån. Samma styrfunktioner finns i sändaren IRT 8050 för fast väggmontage. IRT 8099 Om man vill ha en förändrad funktion kan ett flertal lägen (modes) programmeras fram med hjälp av fjärrkontrollen IRT Systemet är programmerat med nio färdiga lägen för t.ex. skola, korridor m.m. LRM 8118 Om man önskar att detektera närvaro för en större yta kan en eller flera sensorer typ LRM 8118 anslutas till någon av DALIplintarna i armaturen. Ingen programmering eller driftsättning behövs. IRT 8118 placeras lämpligen i tak, och har ett avkänningsområde på ca 7x7 m. IRT 8118 är endast närvarosensor. 424
