CCS Koldioxid avskiljning och lagring. MinBas dagen 2011 Bo-Erik Eriksson

Transkript

1 CCS Koldioxid avskiljning och lagring Bo-Erik Eriksson

2 Vad är CCS? Källa: inspirerad av BASTOR Slide Källa: Vattenfall

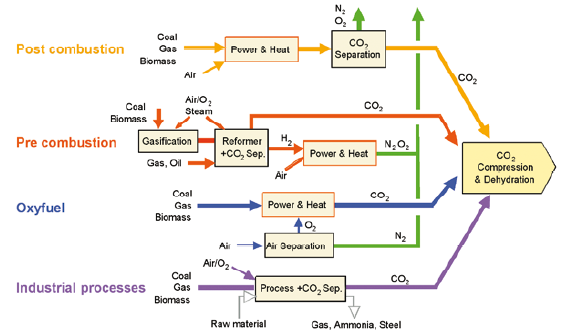

3 Slide CCS koncept

4 Slide Brautsch A., 2010, CCS - Current status and future innovations, Alstom, Seminar on Carbon Capture and Storage

5 Utsläpp i Östersjöregionen Östersjöprojektet: fokus östra Sverige med grannländer, kompletterar Skagerrakprojektet Källa: Per-Arne Nilsson Stor andel industriella utsläpp Stor andel biogen koldioxid Flera intressanta kluster Relativt många små punktkällor Flera stora punktkällor skalfördelar Slide Källa: Framtagen av IVL för TFI-projektet "CCS potentials in the Nordic region" (S. Teir et al, 2010)

6 Goals Captur e and release 2015? 2018 Concept study & Preengineering Detail Engineering & Construction Test Period t/ y Upscale Optimal capture rate Determine the optimal CO 2 capture technology for the cement industry! Provide necessary information on costs and technology requirements as basis for decision on going into detail engineering and construction Develop a research program Building a test centre for CO 2 capture from cement flue gas Process Stability Efficiency Mass flows Utilize waste heat capture rate Energy consumption Costs Small scale capture / scale up Select CO 2 capture technology Slide

7 Slide Mineralkarbonatisering

8 Slide /04/2011 8

9 Östersjöprojektet ett FoU-program om CCS Energimyndigheten och industrin finansiär, Elforsk koordinator Förutsättningar för CCS i Sverige och Östersjöregionen Tre rapporter: 1) Systemstudie, 2) State-of-the-art, 3) Acceptans och lagstiftning En FoU-plan för det fortsatta arbetet Presentationer och seminarier. Slide

10 Fossil, inorganic and biogenic CO 2 emissions in the Nordic countries In Finland, Sweden and Denmark: 217 sources >100 Ktpa Fossil CO 2 88 Mtpa Bio CO 2 53 Mtpa Slide Source: VTT Research Notes 2556, Sept

11 Utsläpp i Östersjöregionen Östersjöprojektet: fokus östra Sverige med grannländer, kompletterar Skagerrakprojektet Källa: Per-Arne Nilsson Stor andel industriella utsläpp Stor andel biogen koldioxid Flera intressanta kluster Relativt många små punktkällor Flera stora punktkällor skalfördelar Slide Källa: Framtagen av IVL för TFI-projektet "CCS potentials in the Nordic region (S. Teir et al, 2010)

12 EU-direktivet för lagring av CO 2 Direktivet i korthet 1. Direktivet gäller inom ett lands territorium, ekonomisk zon och på kontinentalsockeln. Lagring i havsvatten förbjuds. 2. Medlemsstaterna bestämmer vilka platser som är lämpliga. 3. Krav på undersökningstillstånd och lagringstillstånd. Kommissionen granskar tillståndet. 4. Ansvar för läckage. Vid läckage krävs utsläppsrätter. 5. Krav på ekonomisk säkerhet. 6. Staten övertar ansvaret för stängda anläggningar. 7. Koldioxiden skall vara ren. 8. Skyldighet att ansluta tredjepartsanvändare till nätet. 9. Nya förbränningsanläggningar > 300 MW skall vara förberedda för efterinstallation av CCS-utrustning. Slide

13 Samhällets acceptans att lagra CO 2 Varierande kunskaper om vad CCS innebär Begränsad insikt uppfattningar i Östersjöregionen Transport till havs och lagring under havsbotten mer accepterat? Kommunikation Biogen CO 2, minskar CO 2 i atmosfären Politiska initiativ behövs för att utreda om det är lämpligt att transportera och lagra koldioxid i Östersjön (känsligt hav) Det är nödvändigt med borrning till havs för att kunna uttala sig om det är tekniskt möjligt att lagra CO 2 i Östersjöregionen Tänkta lagringsformationer sträcker sig över nationsgränser lagstiftning krävs liksom bilaterala överenskommelser Slide

14 Bastor Funding Swedish Energy Agency (40 %) Industrial Partners (60 %) Finnish Industry and TEKES through CLEEN Oy (t b c in January 2011) Swedish part pending Bastor phase Phase 1 28/09/ /03/ /04/2011 Phase 2 31/03/2012 Phase 3 01/04/2012? Deliverables Detailed Action Plan Phase 2 Expanding Stakeholder Network Network Consortium Knowledge gaps Stock-taking geological information Inventory sources & sinks Geological Assessment Action Plan Phase 3 Transport system outline Environmental Impact Assessment (high level) Analysis of drill cores Storage Potential Exploration Plan Other? Slide

15 The potential for geological storage Areas with deep aquifers of Cambrian sandstone in the Swedish zone and further south east Source: Erlström, SGU, (OPAB) Slide

16 Networking for progress Create a Baltic CCS network Transparency from day 1 Building trust, creating acceptance Focus safe geological storage Seeking synergies in transport Taking stock of current knowledge Develop private-public partnership Slide

17 Phase 2 Pre-feasibility level Geological assessment of available information and potentially gathering of more data from the Baltic countries and Poland Identification of storage locations in the Baltic Sea Development and analysis of geological/hydrodynamic models for potential CO 2 -traps (in deep saline aquifers) Containment risk analysis, Storage potential calculations Expand the Baltic CCS network and increase public outreach o Environmental Impact Assessment EIA (high level) Transport system integration, cost estimates To provide sufficient certainty of the potential for geological CO 2 storage to make informed decision about a potential next step Slide

18 Phase 3 Field tests, analysis (speculative) Based on results from the Phase 2 assessments, potentially perform physical field tests, like complementary deep test drilling onshore and/or offshore If successful, perform in situ hydraulic well testing Well core analysis Progressively develop field specific hydrodynamic model for CO 2 -dispersion To provide sufficient certainty regarding the potential for geological CO 2 storage to enable informed decision about further construction of an offshore CO 2 storage to serve regional interests or about alternative CO 2 storage plans for regional emissions Slide

19 Sammanfattning Koldioxidutsläppen måste reduceras kraftigt klimatmål både på EU-nivå och Sverigenivå EU-mål: -20% till år 2020 Sveriges mål: -40% för industri utanför EU ETS, noll nettoemissioner av växthusgaser 2050 Förutom energieffektivisering, användning av biobränslen samt produktanpassningar kan även CCS spela en viktig roll för basindustrin att nå målen Slide
