Point Reinforcement Byggnadsprojektering hösten 2003

Transkript

1

2 Thomas Almgren Stiba AB Ingenjörshögskolan i Borås F:\DOKUMENT\PRein.doc 2/43

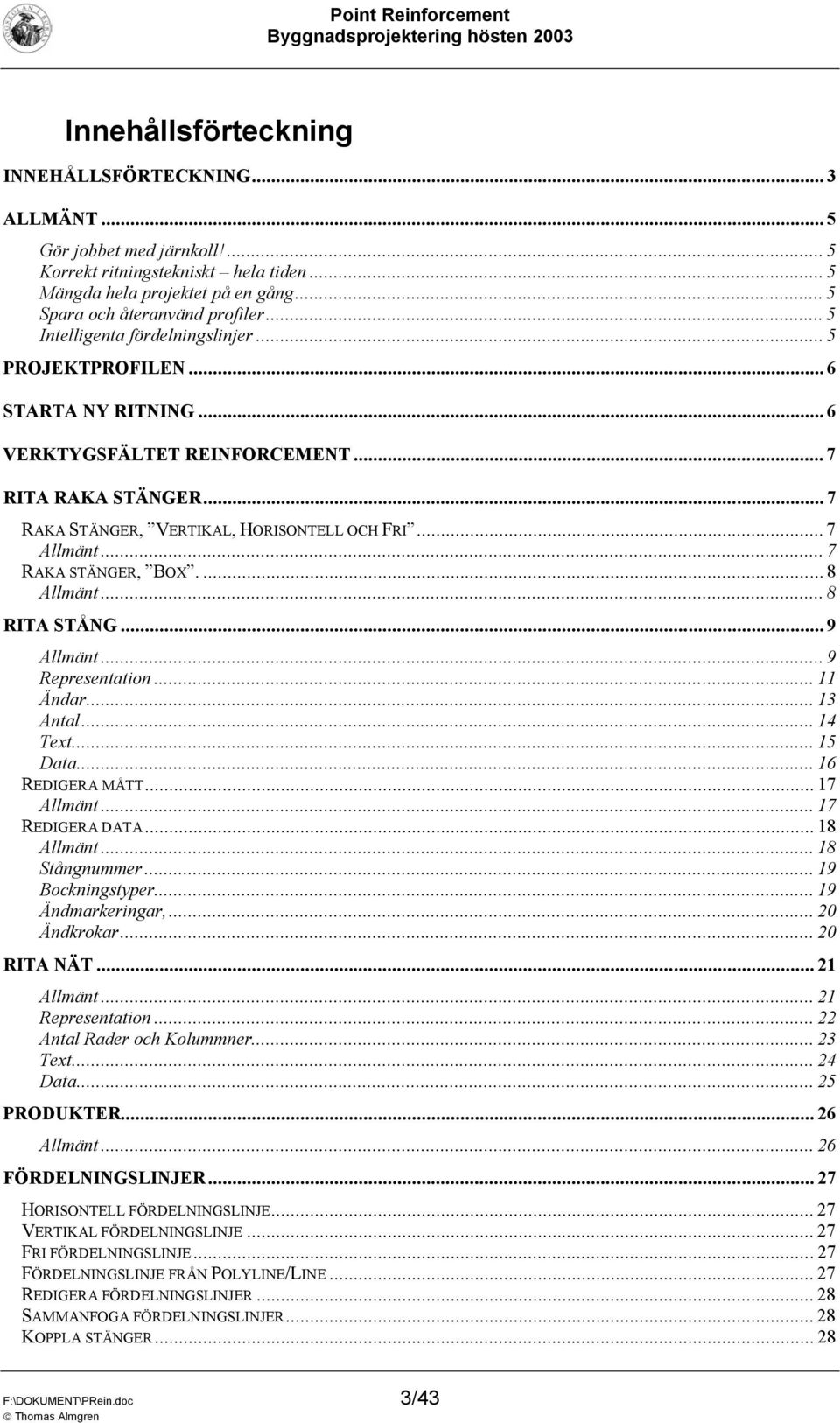

3 Innehållsförteckning INNEHÅLLSFÖRTECKNING... 3 ALLMÄNT... 5 Gör jobbet med järnkoll!... 5 Korrekt ritningstekniskt hela tiden... 5 Mängda hela projektet på en gång... 5 Spara och återanvänd profiler... 5 Intelligenta fördelningslinjer... 5 PROJEKTPROFILEN... 6 STARTA NY RITNING... 6 VERKTYGSFÄLTET REINFORCEMENT... 7 RITA RAKA STÄNGER... 7 RAKA STÄNGER, VERTIKAL, HORISONTELL OCH FRI... 7 Allmänt... 7 RAKA STÄNGER, BOX Allmänt... 8 RITA STÅNG... 9 Allmänt... 9 Representation Ändar Antal Text Data REDIGERA MÅTT Allmänt REDIGERA DATA Allmänt Stångnummer Bockningstyper Ändmarkeringar, Ändkrokar RITA NÄT Allmänt Representation Antal Rader och Kolummner Text Data PRODUKTER Allmänt FÖRDELNINGSLINJER HORISONTELL FÖRDELNINGSLINJE VERTIKAL FÖRDELNINGSLINJE FRI FÖRDELNINGSLINJE...27 FÖRDELNINGSLINJE FRÅN POLYLINE/LINE REDIGERA FÖRDELNINGSLINJER SAMMANFOGA FÖRDELNINGSLINJER KOPPLA STÄNGER F:\DOKUMENT\PRein.doc 3/43

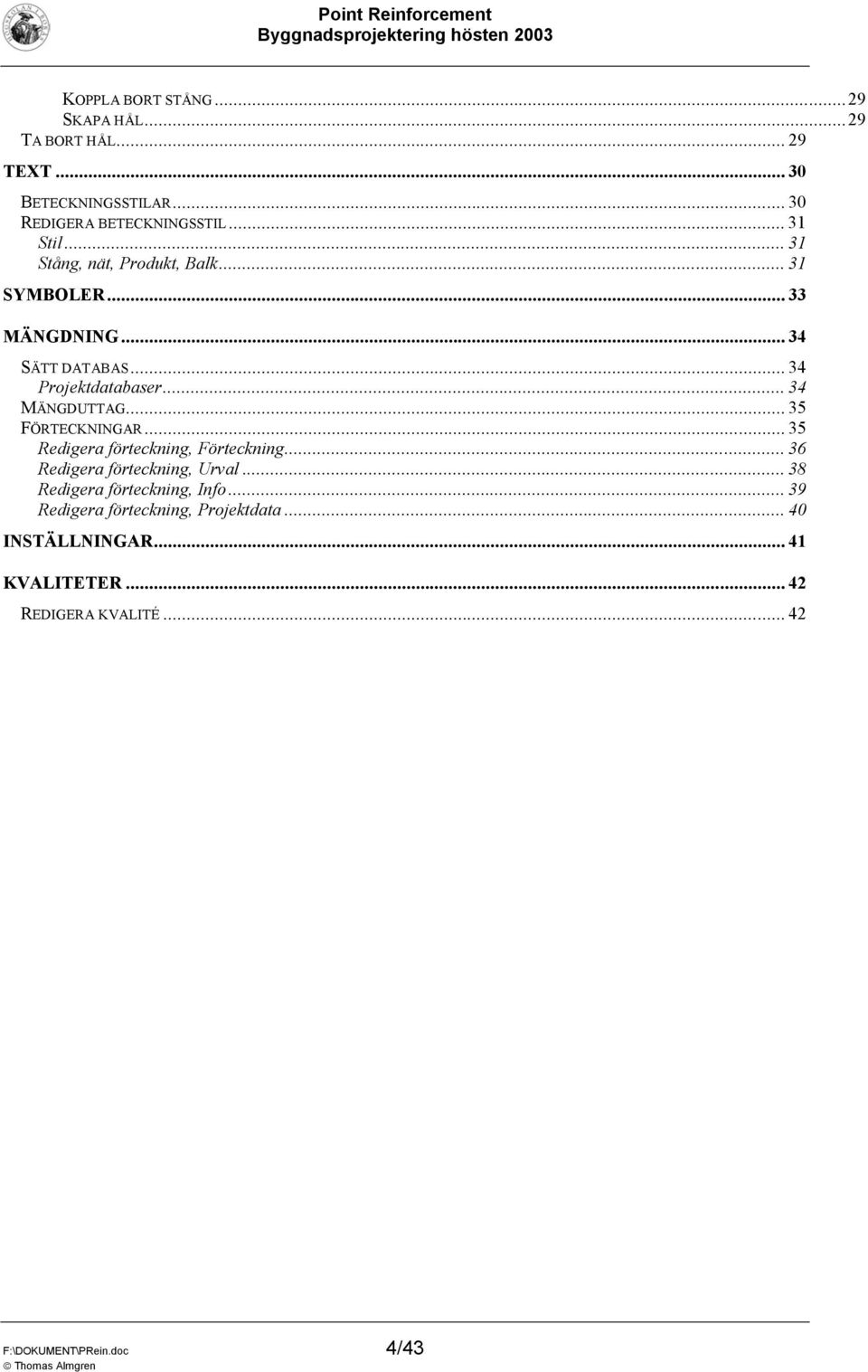

4 KOPPLA BORT STÅNG...29 SKAPA HÅL...29 TA BORT HÅL TEXT BETECKNINGSSTILAR REDIGERA BETECKNINGSSTIL Stil Stång, nät, Produkt, Balk SYMBOLER MÄNGDNING SÄTT DATABAS Projektdatabaser MÄNGDUTTAG FÖRTECKNINGAR Redigera förteckning, Förteckning Redigera förteckning, Urval Redigera förteckning, Info Redigera förteckning, Projektdata INSTÄLLNINGAR KVALITETER REDIGERA KVALITÉ F:\DOKUMENT\PRein.doc 4/43

5 Allmänt Gör jobbet med järnkoll! I POINT Reinforcement lagras alla data på ett ställe, antingen per ritning eller i en speciell databas. Om du sparar den i databasen innebär det att alla stångnummer, nätnummer, bockningstyper etc finns tillgängliga i alla ritningar som använder denna databas. Alla stänger och nät kommer automatiskt att räknas och lagras i den angivna databasen varje gång ritningen sparas. På så sätt är mängderna alltid uppdaterade och korrekta. Korrekt ritningstekniskt hela tiden Stängerna ritas på ett sådant sätt att det blir korrekt ritningstekniskt oberoende av vy eller rotationer. Detaljer som texter, ändmarkeringar, armeringsrikting och vysymboler är alltid orienterade i konstruktionsplanet. De följer dessutom den aktuella ritningsskalan. Givetvis går det att sätta skalan för vissa detaljer till ett annat värde för speciella önskemål. Mängda hela projektet på en gång I POINT Reinforcement kan du kan ange att alla ritningar skall lagra sin armeringsdata i en för projektet unik databas. Det gör att du kan vara säker på att samtliga definitioner är lika hela tiden. Dessutom lagras samtliga mängder från projektets alla ritningar automatiskt i databasen. Vid varje ögonblick kan du ta kompletta och uppdaterade mängder från ett enda ställe! Nytt vad det gäller textstilen går det att styra utseendet dynamiskt. Inte bara hämta data från objekten, utan också att styra vad som skall skrivas ut beroende på denna data. Tex kan du, om det är ett A-järn, ange om stängerna är ritade i en avvikande skala, angiven konstruktionsetapp kan redovisas, en valfri fri text, eller stångnumrets revidering. Stänger kan vara kopplade till en fördelningslinje som i sin tur kan vara kopplade till en eller flera stänger. Om du flyttar på en stång eller linje ritas alltid en cirkel i rätt korsningspunkt. Finns det ingen skärningspunkt ritas en hjälplinje från stången till fördelningslinjen. Om fördelningslinjen ändrar längd räknas automatiskt stångantalet om. Spara och återanvänd profiler De inställningar som används för att framställa en armeringsritning i POINT Reinforcement kan du spara och använda efter eget önskemål, jämför AutoCADs profiler. Du kan spara en profil med en viss stålsort, vy, beteckningsstil, speciell konstruktionsdel, särskild skala och en viss dimension. Sedan kan du enkelt återgå till denna profil när du skall göra en ny detalj i skala 1:10 på en huvudsektion. Alla data finns alltid i ritningen, även om du använder en extern databas. Detta gör att det inte är några problem att skicka ritningar till andra eller att flytta runt en ritning mellan olika stationer. Alla data är alltid på plats. Intelligenta fördelningslinjer Fördelningslinjerna kan ritas i flera segment. Själva linjen kan också ritas på valfritt avstånd från de stompunkter man använder för att peka på. Alla delar av linjen, cirklar, ticks, hjälplinjer, avstånd från punkt till linje kan du enkelt ange värden för. Dessa värden lagras också i profilen. Alla linjens punkter kan enkelt flyttas med så kallade grips. Skall du lägga till hål (uppehåll) i armeringen pekar du på stommen. Texten för stänger kan anges med delantal för varje segment. F:\DOKUMENT\PRein.doc 5/43

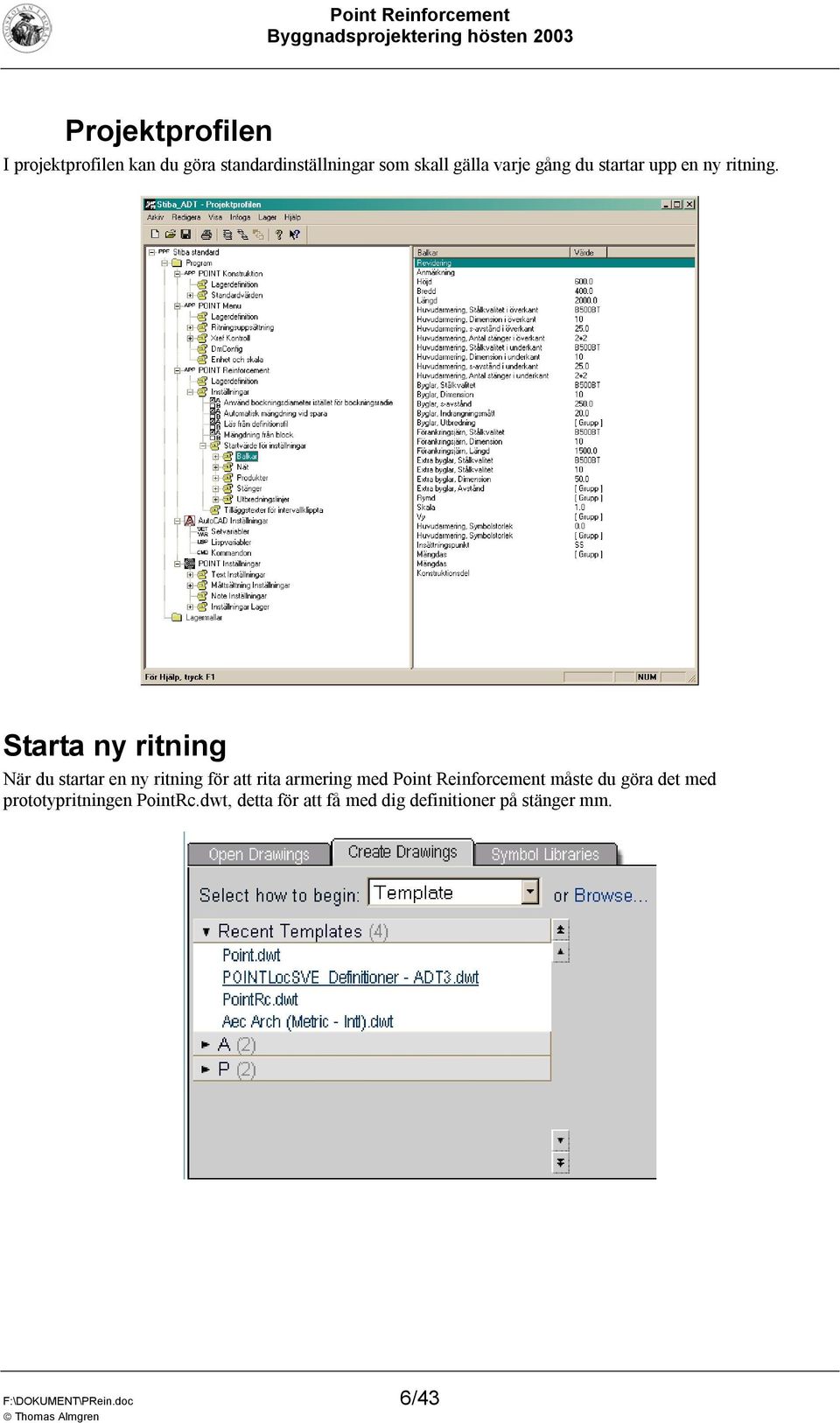

6 Projektprofilen I projektprofilen kan du göra standardinställningar som skall gälla varje gång du startar upp en ny ritning. Starta ny ritning När du startar en ny ritning för att rita armering med Point Reinforcement måste du göra det med prototypritningen PointRc.dwt, detta för att få med dig definitioner på stänger mm. F:\DOKUMENT\PRein.doc 6/43

7 Verktygsfältet Reinforcement Raka stänger Rita nätarmering Armeringsbalk Text Rita Stång Rita Produkter Fördelningslinjer Rita Symboler Mängdning Hjälp! Inställningar Rita raka stänger Raka Stänger, Vertikal, Horisontell och Fri Allmänt Ritar en rak stång med en tillhörande fördelningslinje. Du väljer om stången ska vara horisontell, vertikal eller fri (godtycklig rotationsvinkel). Från menyn Reinforcement, Raka Stänger, Överkant/Underkant välj horisontell, vertikal eller fri. Från verktygsfältet för Raka Stänger välj Överkant, horisontell. Från verktygsfältet för Raka Stänger välj Överkant, vertikal. Från verktygsfältet för Raka Stänger välj Överkant, fri. Från verktygsfältet för Raka Stänger välj Underkant, horisontell. Från verktygsfältet för Raka Stänger välj Underkant, vertikal. Från verktygsfältet för Raka Stänger välj Underkant, fri. Vid kommandoprompten skriv POINTRC_SBAR. Tryck Ö eller U för överkant respektive underkant. Tryck H,V eller F för horisontell, vertikal respektive fri. F:\DOKUMENT\PRein.doc 7/43

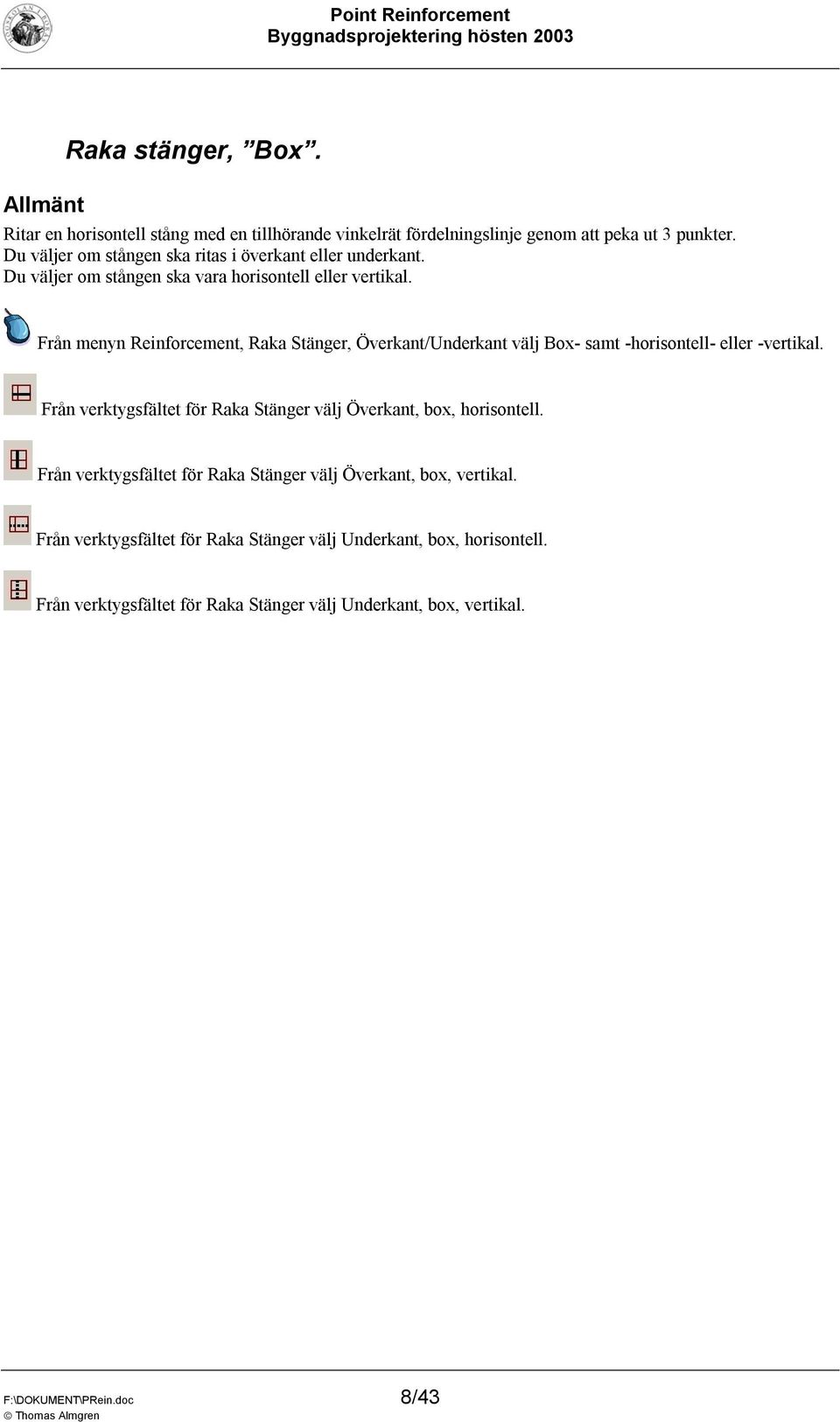

8 Raka stänger, Box. Allmänt Ritar en horisontell stång med en tillhörande vinkelrät fördelningslinje genom att peka ut 3 punkter. Du väljer om stången ska ritas i överkant eller underkant. Du väljer om stången ska vara horisontell eller vertikal. Från menyn Reinforcement, Raka Stänger, Överkant/Underkant välj Box- samt -horisontell- eller -vertikal. Från verktygsfältet för Raka Stänger välj Överkant, box, horisontell. Från verktygsfältet för Raka Stänger välj Överkant, box, vertikal. Från verktygsfältet för Raka Stänger välj Underkant, box, horisontell. Från verktygsfältet för Raka Stänger välj Underkant, box, vertikal. F:\DOKUMENT\PRein.doc 8/43

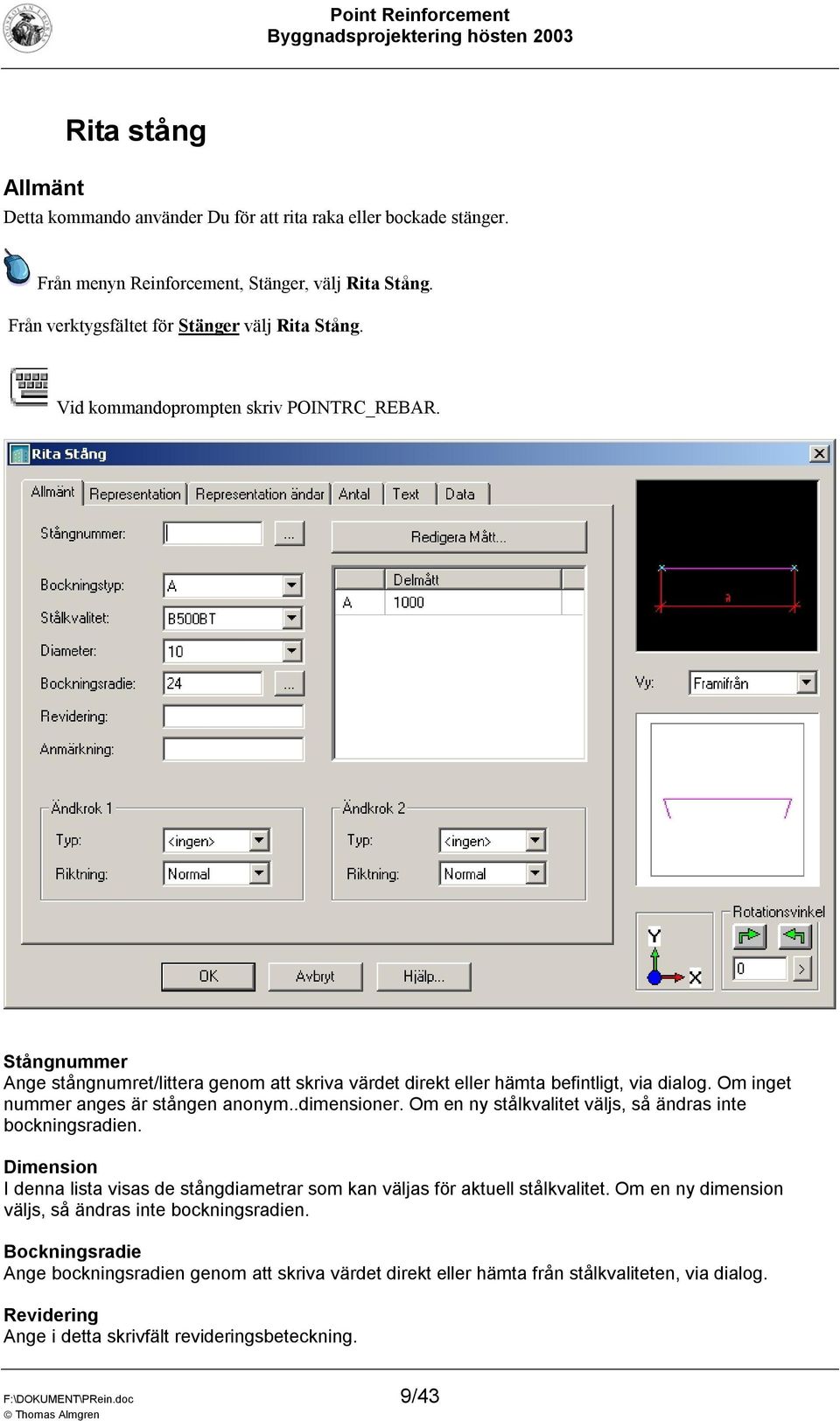

9 Allmänt Rita stång Detta kommando använder Du för att rita raka eller bockade stänger. Från menyn Reinforcement, Stänger, välj Rita Stång. Från verktygsfältet för Stänger välj Rita Stång. Vid kommandoprompten skriv POINTRC_REBAR. Stångnummer Ange stångnumret/littera genom att skriva värdet direkt eller hämta befintligt, via dialog. Om inget nummer anges är stången anonym..dimensioner. Om en ny stålkvalitet väljs, så ändras inte bockningsradien. Dimension I denna lista visas de stångdiametrar som kan väljas för aktuell stålkvalitet. Om en ny dimension väljs, så ändras inte bockningsradien. Bockningsradie Ange bockningsradien genom att skriva värdet direkt eller hämta från stålkvaliteten, via dialog. Revidering Ange i detta skrivfält revideringsbeteckning. F:\DOKUMENT\PRein.doc 9/43

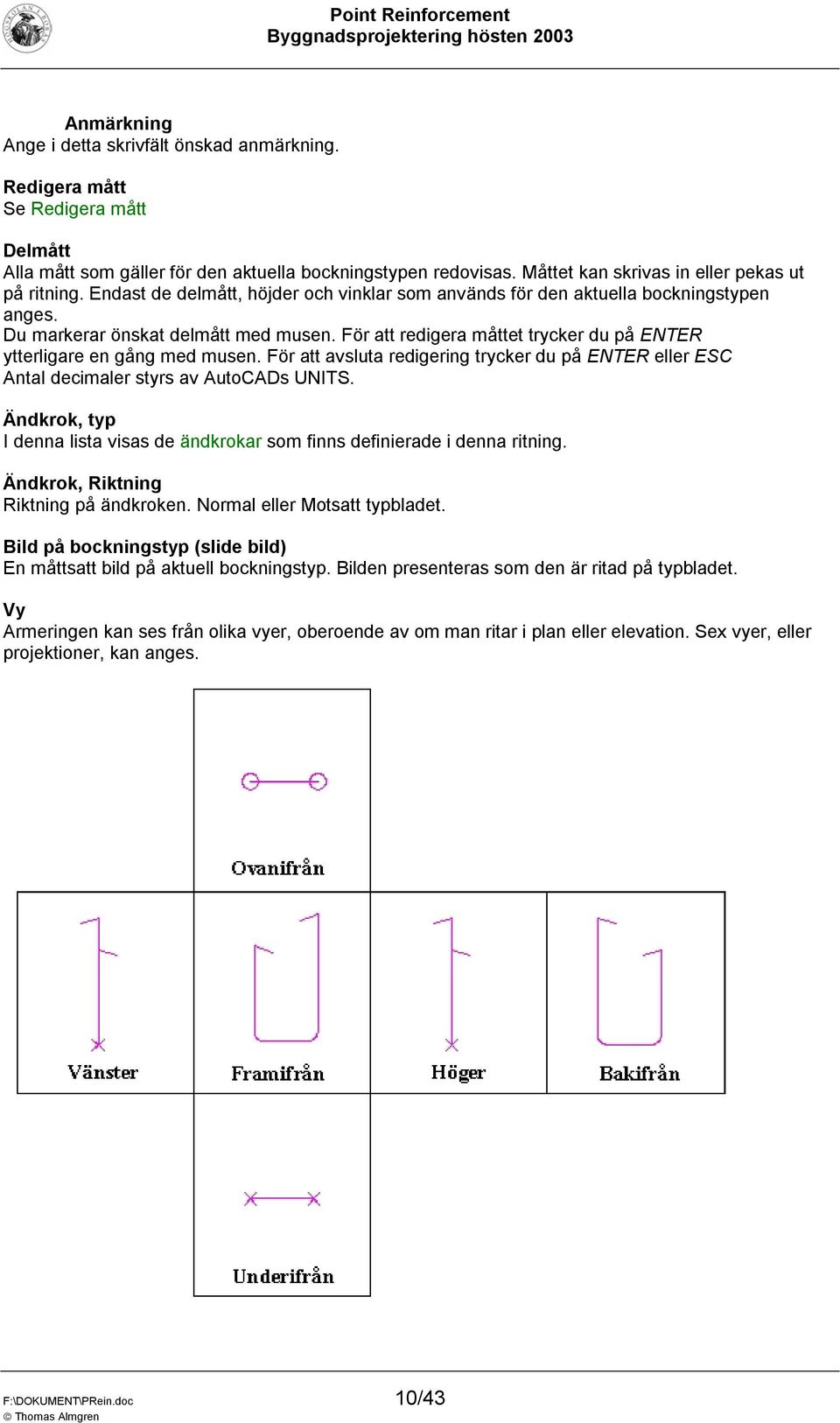

10 Anmärkning Ange i detta skrivfält önskad anmärkning. Redigera mått Se Redigera mått Delmått Alla mått som gäller för den aktuella bockningstypen redovisas. Måttet kan skrivas in eller pekas ut på ritning. Endast de delmått, höjder och vinklar som används för den aktuella bockningstypen anges. Du markerar önskat delmått med musen. För att redigera måttet trycker du på ENTER ytterligare en gång med musen. För att avsluta redigering trycker du på ENTER eller ESC Antal decimaler styrs av AutoCADs UNITS. Ändkrok, typ I denna lista visas de ändkrokar som finns definierade i denna ritning. Ändkrok, Riktning Riktning på ändkroken. Normal eller Motsatt typbladet. Bild på bockningstyp (slide bild) En måttsatt bild på aktuell bockningstyp. Bilden presenteras som den är ritad på typbladet. Vy Armeringen kan ses från olika vyer, oberoende av om man ritar i plan eller elevation. Sex vyer, eller projektioner, kan anges. F:\DOKUMENT\PRein.doc 10/43

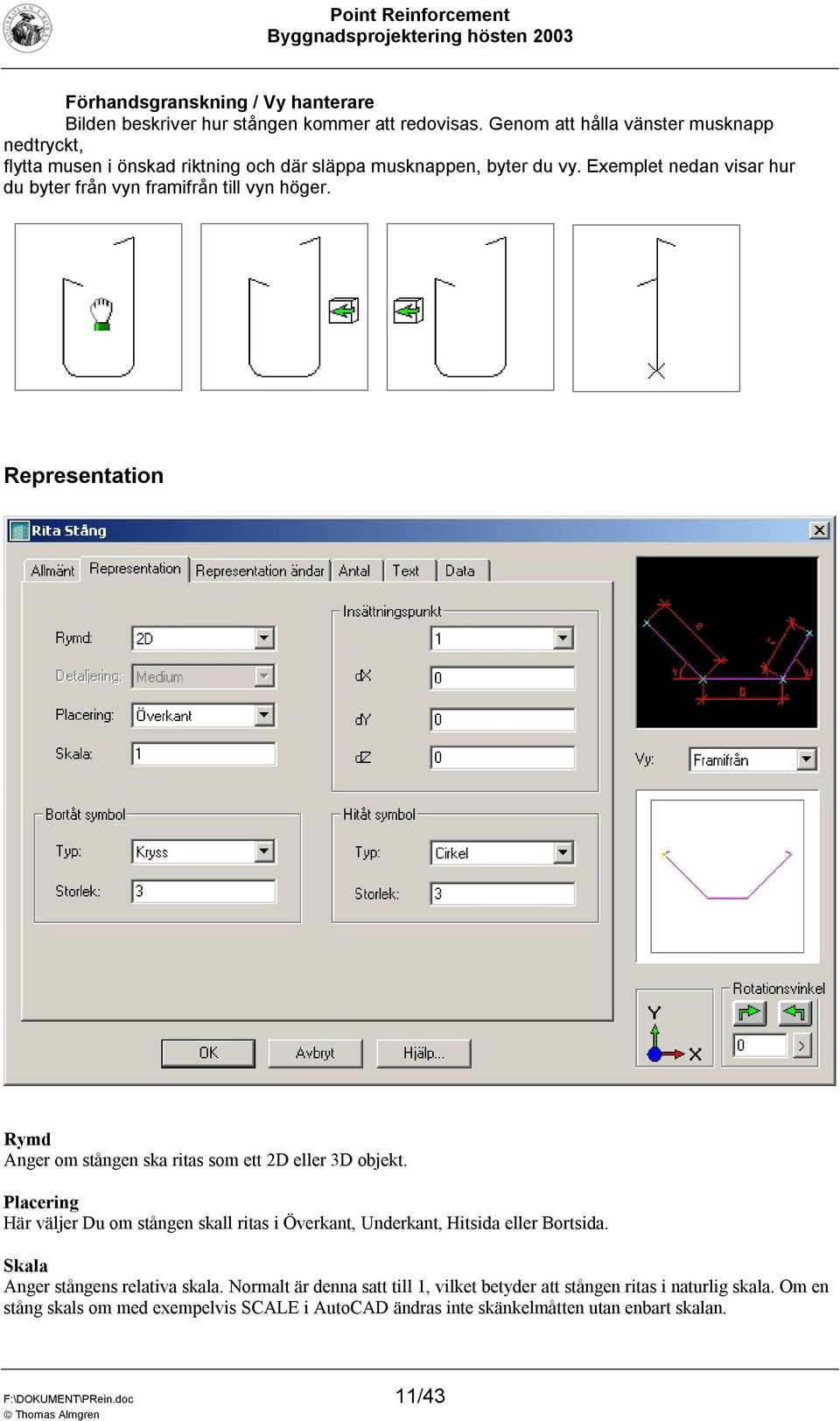

11 Förhandsgranskning / Vy hanterare Bilden beskriver hur stången kommer att redovisas. Genom att hålla vänster musknapp nedtryckt, flytta musen i önskad riktning och där släppa musknappen, byter du vy. Exemplet nedan visar hur du byter från vyn framifrån till vyn höger. Representation Rymd Anger om stången ska ritas som ett 2D eller 3D objekt. Placering Här väljer Du om stången skall ritas i Överkant, Underkant, Hitsida eller Bortsida. Skala Anger stångens relativa skala. Normalt är denna satt till 1, vilket betyder att stången ritas i naturlig skala. Om en stång skals om med exempelvis SCALE i AutoCAD ändras inte skänkelmåtten utan enbart skalan. F:\DOKUMENT\PRein.doc 11/43

12 Insättningspunkt Ange i denna lista vilken insättningspunkt som skall användas. Aktuell insättningspunkt redovisas i bilden för förhandsgranskning med en cirkel. En stång kan vara placerade både i över- och underkant, dvs vissa delar av järnet skall redovisas med en linjetyp som är "streckad" medan andra delar skall redovisas som "heldragen". Genom att välja insättningspunk kan Du styra hur järnet skall presenteras. Alla skänklar som ligger bortom (hitom vid placering underkant) vald insättningspunkt, byter linjetyp till det motsatta. Exemplet visar hur skänklarnas linjetyp styrs av valet av insättningspunkt (punkt 2 och 3). Stången är ritad i vyn "Ovanifrån" med placering "Överkant". dx Ange i detta skrivfält avståndet i X-led vid insättning av stången. dy Ange i detta skrivfält avståndet i Y-led vid insättning av stången. dz Ange i detta skrivfält avståndet i Z-led vid insättning av stången. Bortåt/Hitåt symbol, Typ Här väljer Du hur symbolen för bortåt respektive hitåt brytpunkter skall redovisas Ingen symbol Kryss Cirkel Fylld cirkel Horisontellt streck Vertikalt streck Kors Bortåt / Hitåt symbol, storlek Ange här den storlek som skall gälla för symbolen för respektive brytpunkt. Värdet du anger avser symbolens storlek i mm på utplottad ritning. Om värdet sätts till 0 ritas symbolen i naturlig storlek enligt vald dimension. F:\DOKUMENT\PRein.doc 12/43

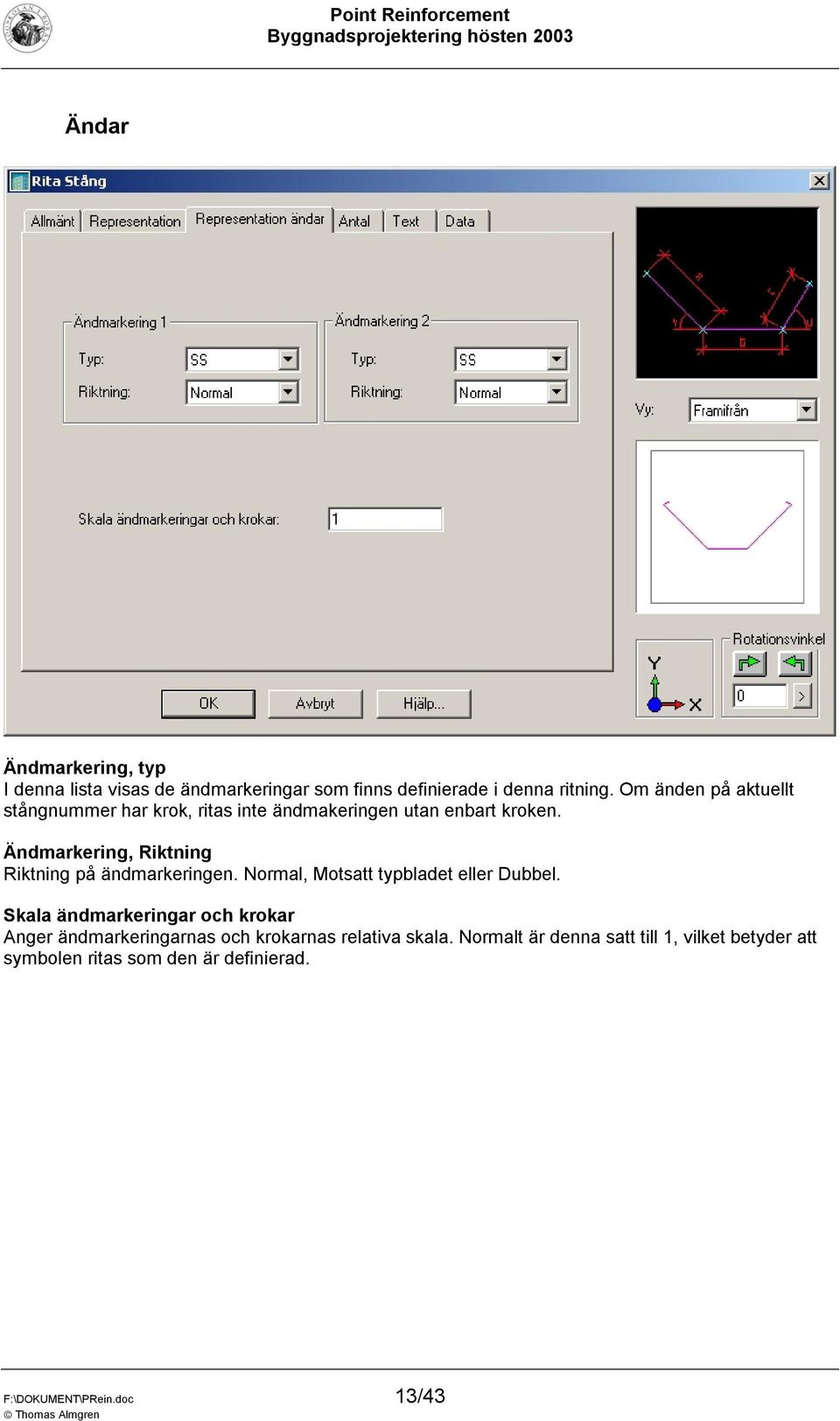

13 Ändar Ändmarkering, typ I denna lista visas de ändmarkeringar som finns definierade i denna ritning. Om änden på aktuellt stångnummer har krok, ritas inte ändmakeringen utan enbart kroken. Ändmarkering, Riktning Riktning på ändmarkeringen. Normal, Motsatt typbladet eller Dubbel. Skala ändmarkeringar och krokar Anger ändmarkeringarnas och krokarnas relativa skala. Normalt är denna satt till 1, vilket betyder att symbolen ritas som den är definierad. F:\DOKUMENT\PRein.doc 13/43

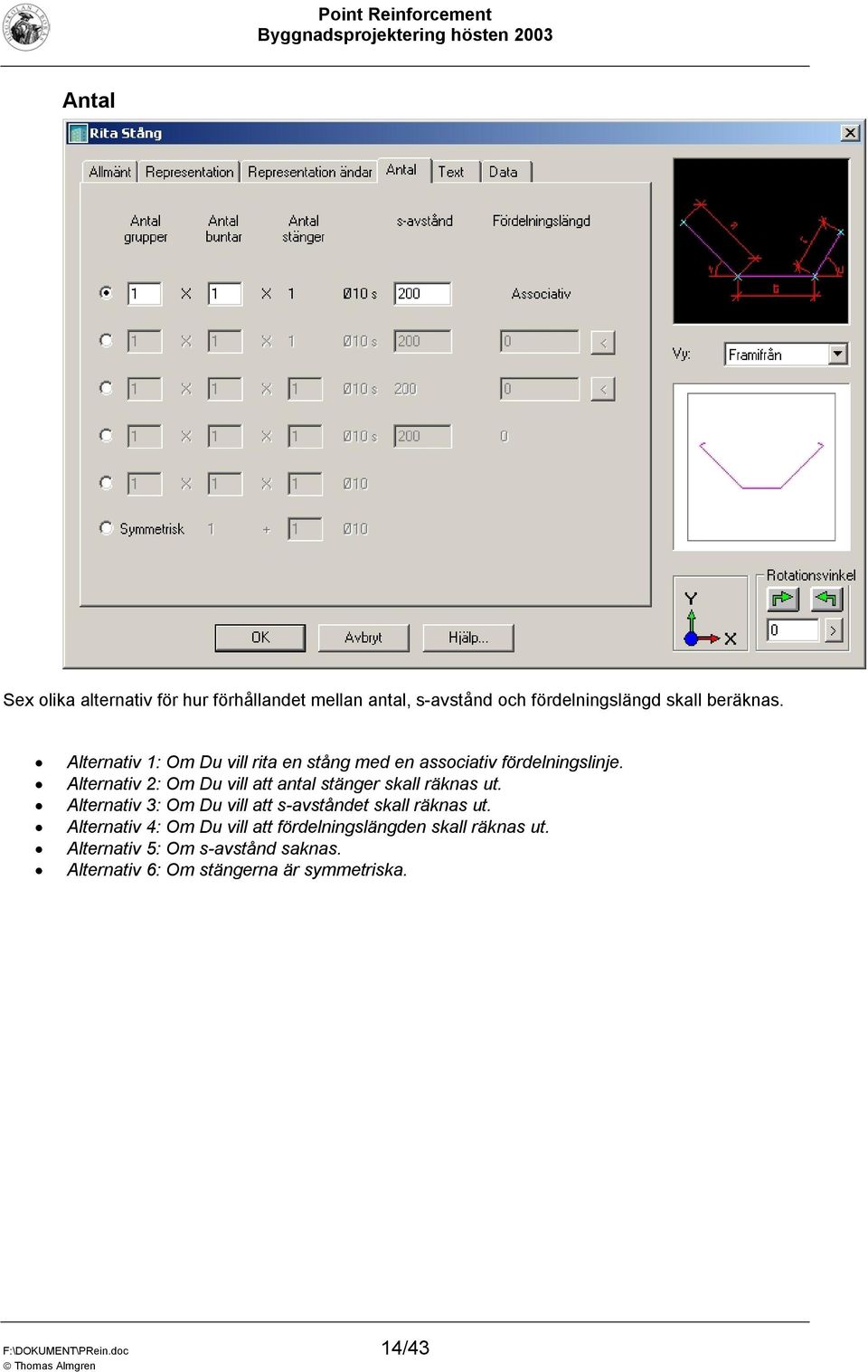

14 Antal Sex olika alternativ för hur förhållandet mellan antal, s-avstånd och fördelningslängd skall beräknas. Alternativ 1: Om Du vill rita en stång med en associativ fördelningslinje. Alternativ 2: Om Du vill att antal stänger skall räknas ut. Alternativ 3: Om Du vill att s-avståndet skall räknas ut. Alternativ 4: Om Du vill att fördelningslängden skall räknas ut. Alternativ 5: Om s-avstånd saknas. Alternativ 6: Om stängerna är symmetriska. F:\DOKUMENT\PRein.doc 14/43

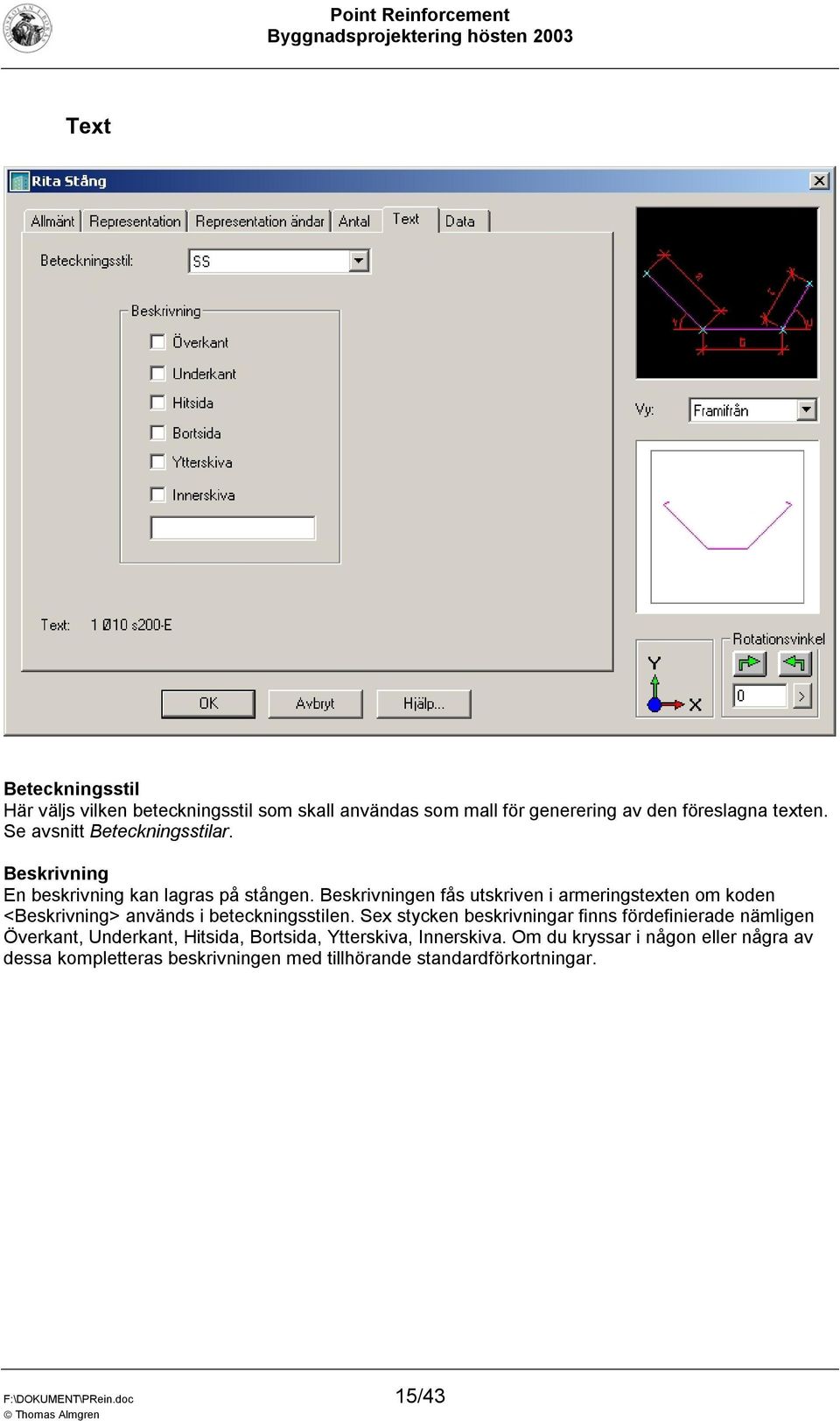

15 Text Beteckningsstil Här väljs vilken beteckningsstil som skall användas som mall för generering av den föreslagna texten. Se avsnitt Beteckningsstilar. Beskrivning En beskrivning kan lagras på stången. Beskrivningen fås utskriven i armeringstexten om koden <Beskrivning> används i beteckningsstilen. Sex stycken beskrivningar finns fördefinierade nämligen Överkant, Underkant, Hitsida, Bortsida, Ytterskiva, Innerskiva. Om du kryssar i någon eller några av dessa kompletteras beskrivningen med tillhörande standardförkortningar. F:\DOKUMENT\PRein.doc 15/43

16 Data Mängdas Mängdas innebär att denna stång blir uttagen till förteckningen. Om t ex en bygel är ritad i olika vyer i samma ritning, är det naturligt att ha mängdas PÅ enbart på den ena armeringen. Konstruktionsdel Konstruktionsdel används för att skilja mellan armering som ligger på olika konstruktionsdelar. Om mängdförteckningar ingår i projektet är konstruktionsdel också lämplig att använda som urvalskriterium. Gjutetapp Gjutetapp används för att skilja mellan olika gjutetappar. F:\DOKUMENT\PRein.doc 16/43

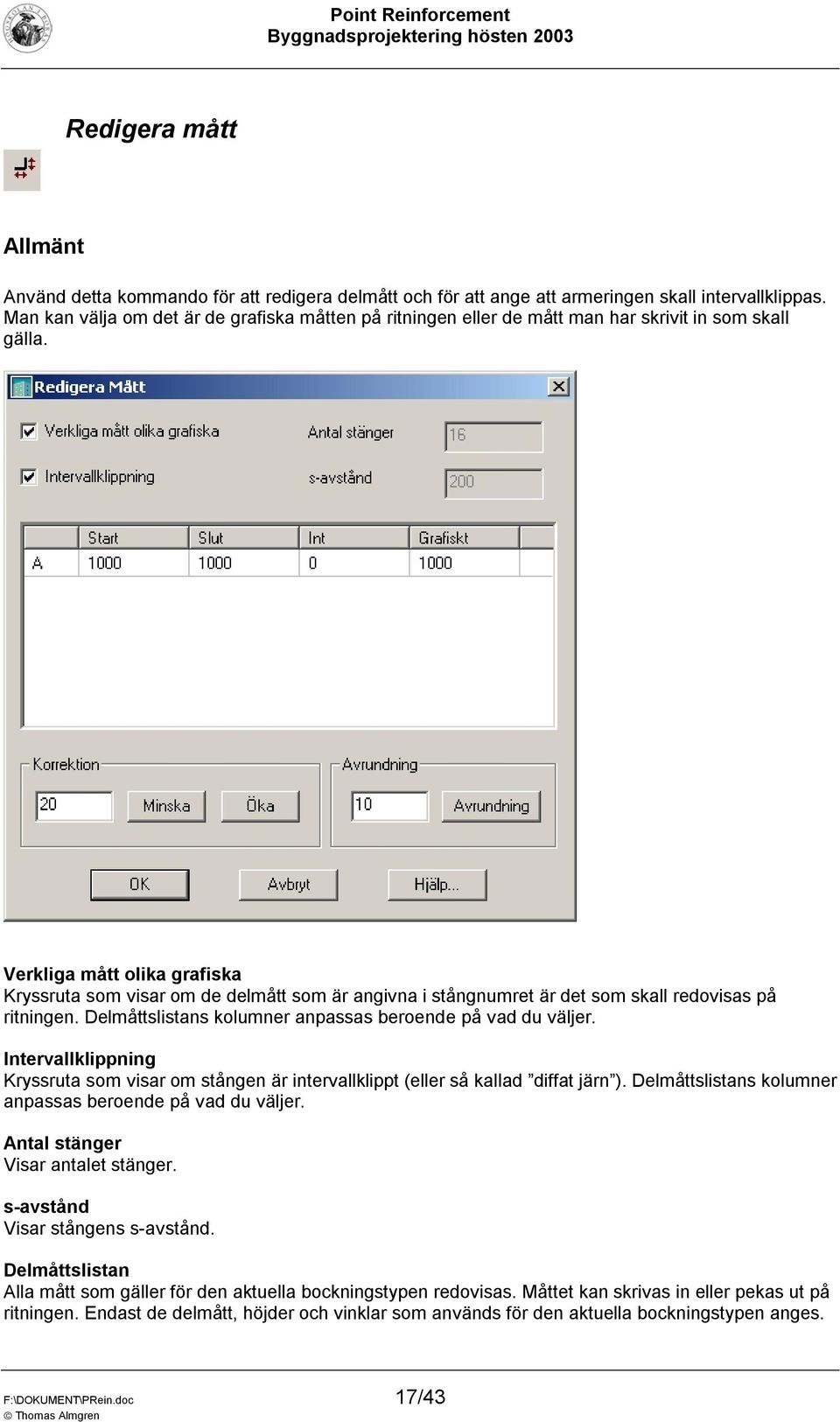

17 Redigera mått Allmänt Använd detta kommando för att redigera delmått och för att ange att armeringen skall intervallklippas. Man kan välja om det är de grafiska måtten på ritningen eller de mått man har skrivit in som skall gälla. Verkliga mått olika grafiska Kryssruta som visar om de delmått som är angivna i stångnumret är det som skall redovisas på ritningen. Delmåttslistans kolumner anpassas beroende på vad du väljer. Intervallklippning Kryssruta som visar om stången är intervallklippt (eller så kallad diffat järn ). Delmåttslistans kolumner anpassas beroende på vad du väljer. Antal stänger Visar antalet stänger. s-avstånd Visar stångens s-avstånd. Delmåttslistan Alla mått som gäller för den aktuella bockningstypen redovisas. Måttet kan skrivas in eller pekas ut på ritningen. Endast de delmått, höjder och vinklar som används för den aktuella bockningstypen anges. F:\DOKUMENT\PRein.doc 17/43

18 ESC. Du markerar önskat delmått med musen. För att redigera måttet trycker du på ENTER eller klickar ytterligare en gång med musen. För att avsluta redigering trycker du på ENTER eller Delmåttslistans kolumner Start, Slut och Int Start, Slut och Int kolumnerna finns endast i delmåttslistan om stången är intervallklippt. Start är startvärdet för delmåttet. Om värdet ändras, räknas intervallet om. Slut är slutvärdet för delmåttet. Om värdet ändras, räknas intervallet om. Int är intervallet mellan stängerna. Korrektion För att korrigera värdet på vald cell i delmåttslistan använder Du knapparna Minska respektive Öka. Värdet på talet i vald cell subtraheras respektive adderas då med angivet värde. Avrundning För att avrunda värdet på vald cell i delmåttslistan använder Du knappen Avrundning. Värdet på talet i vald cell avrundas då nedåt till multipel av angivet värde. Redigera data Allmänt Med denna dialog kan man ändra konstruktionsdata för ett urval stänger och nät. Initialt visar dialogen vilka konstruktionsdata som är på den valda armeringen. Om man har valt flera stänger eller nät och alla inte har samma konstruktionsdata, kommer motsvarande fält i dialogen bli markerade med texten <varierar>. Om man inte ändrar texten <varierar> i fältet, kommer inte motsvarande konstruktionsdata bli ändrat. Mängdas Mängdas innebär att denna stång eller nät blir uttagen till förteckning. Om t ex en bygel är ritad i olika vyer i samma ritning, är det naturligt att ha mängdning PÅ enbart på den ena armeringen. Konstruktionsdel Konstruktionsdel används för att skilja mellan armering som ligger på olika konstruktionsdelar. Om mängdförteckningar ingår i projektet är konstruktionsdel också lämplig att använda som urvalskriterium. Gjutetapp Gjutetapp används för att skilja mellan olika gjutetappar. F:\DOKUMENT\PRein.doc 18/43

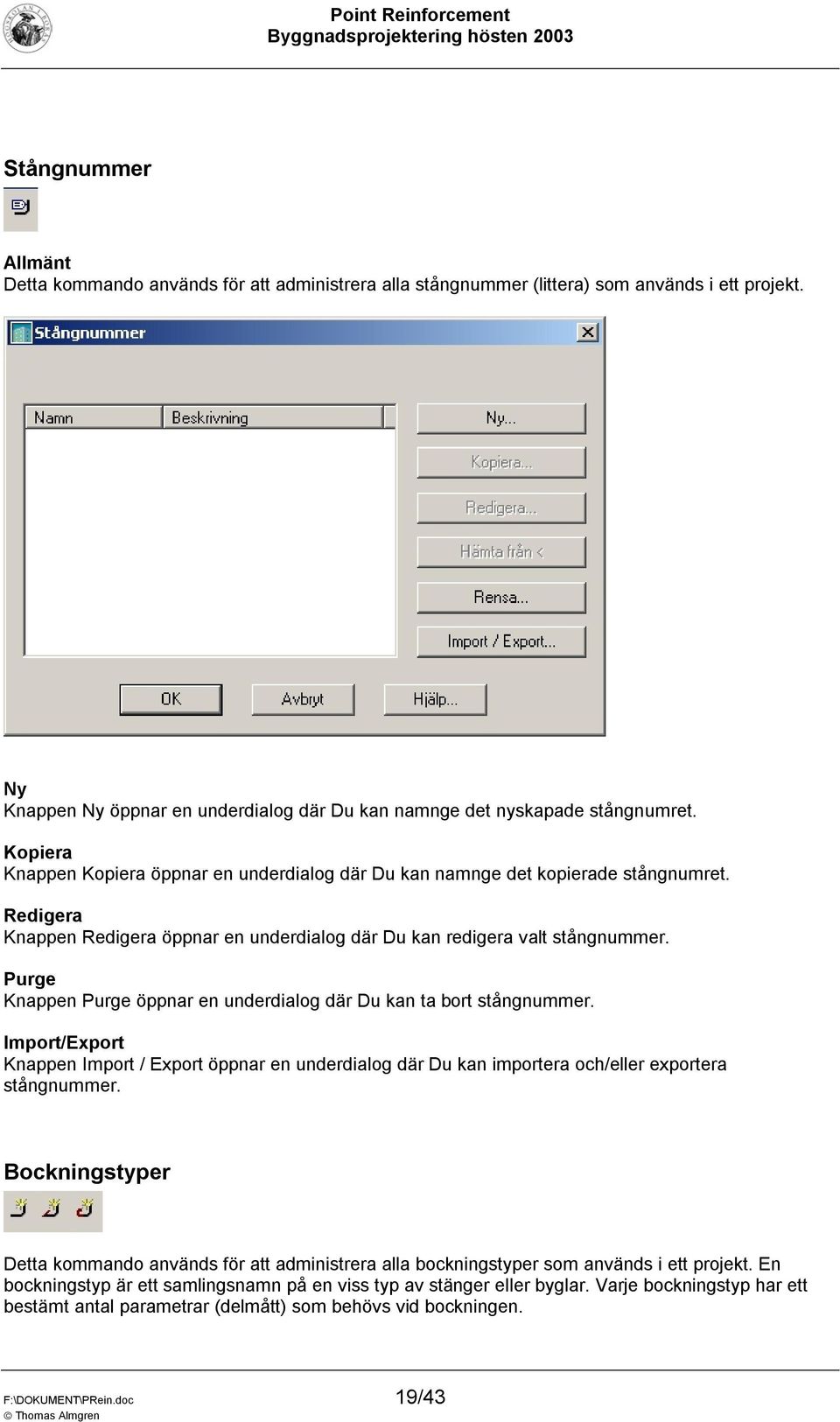

19 Stångnummer Allmänt Detta kommando används för att administrera alla stångnummer (littera) som används i ett projekt. Ny Knappen Ny öppnar en underdialog där Du kan namnge det nyskapade stångnumret. Kopiera Knappen Kopiera öppnar en underdialog där Du kan namnge det kopierade stångnumret. Redigera Knappen Redigera öppnar en underdialog där Du kan redigera valt stångnummer. Purge Knappen Purge öppnar en underdialog där Du kan ta bort stångnummer. Import/Export Knappen Import / Export öppnar en underdialog där Du kan importera och/eller exportera stångnummer. Bockningstyper Detta kommando används för att administrera alla bockningstyper som används i ett projekt. En bockningstyp är ett samlingsnamn på en viss typ av stänger eller byglar. Varje bockningstyp har ett bestämt antal parametrar (delmått) som behövs vid bockningen. F:\DOKUMENT\PRein.doc 19/43

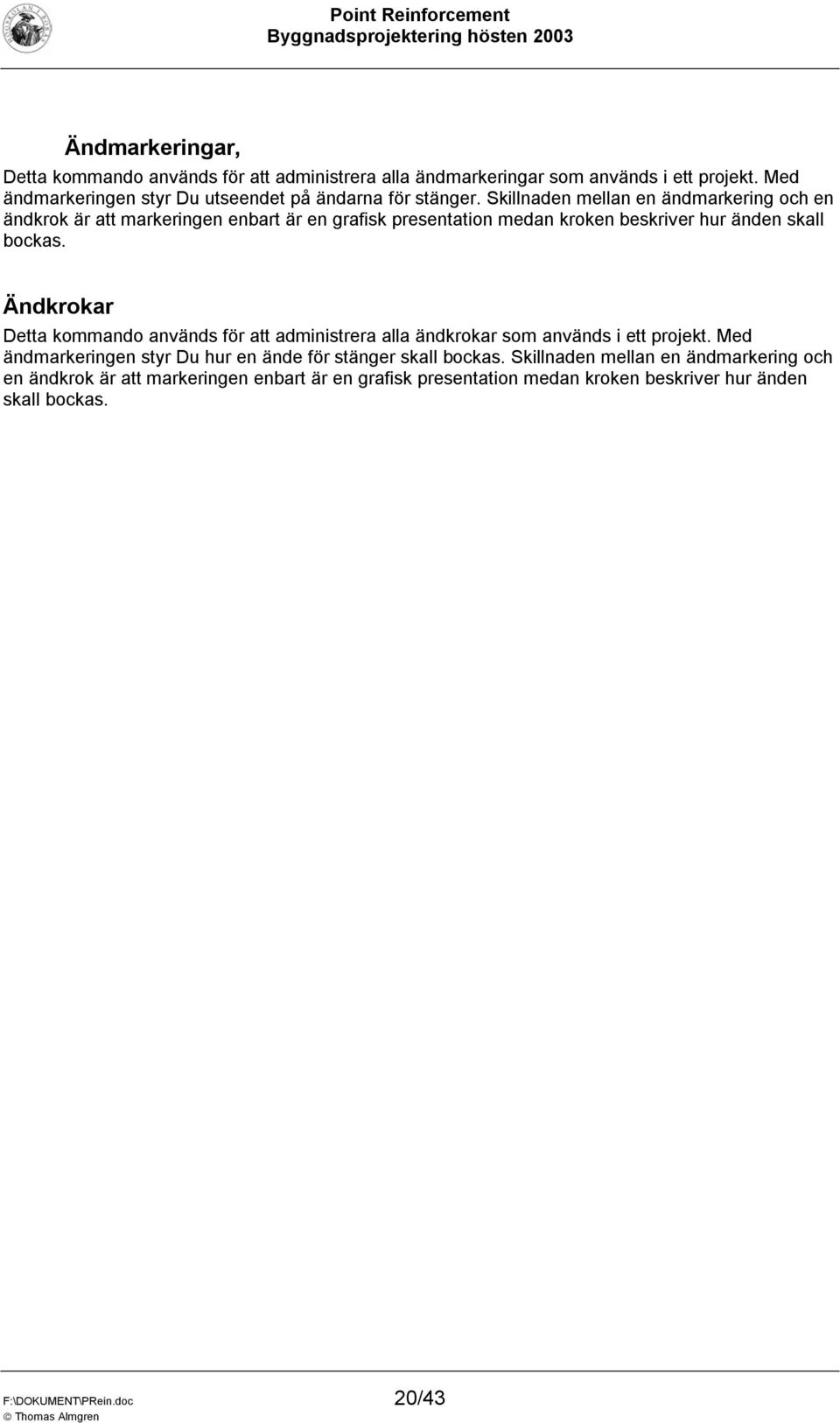

20 Ändmarkeringar, Detta kommando används för att administrera alla ändmarkeringar som används i ett projekt. Med ändmarkeringen styr Du utseendet på ändarna för stänger. Skillnaden mellan en ändmarkering och en ändkrok är att markeringen enbart är en grafisk presentation medan kroken beskriver hur änden skall bockas. Ändkrokar Detta kommando används för att administrera alla ändkrokar som används i ett projekt. Med ändmarkeringen styr Du hur en ände för stänger skall bockas. Skillnaden mellan en ändmarkering och en ändkrok är att markeringen enbart är en grafisk presentation medan kroken beskriver hur änden skall bockas. F:\DOKUMENT\PRein.doc 20/43

21 Rita nät Allmänt På denna flik finns all data som är kopplad till ett specifikt nätnummer. Nätnummer Ange nätnumret/littera genom att skriva värdet direkt eller hämta befintligt, via dialog. Om inget nummer anges är nätet anonymt. Nättyp I denna lista visas de nättyper som kan väljas. En bild visas på det aktuella nätet. Revidering Ange i detta skrivfält revideringsbeteckning. Anmärkning Ange i detta skrivfält önskad anmärkning. Data Nättypens längd, brädd och vikt. F:\DOKUMENT\PRein.doc 21/43

22 Representation På denna flik finns data om hur nätet ska redovisas. Detaljering Här väljer Du hur nätet skall redovisas. Låg: Nätet ritas med en rektangel runt nätet (eller runt varje nät om flera nät skall ritas). Medium: Nätet ritas med en rektangel runt nätet samt en diagonallinje som går från nedre vänstra till övre högra hörnet. Hög: Nätet ritas med alla stänger utritade. Placering Här väljer Du om nätet skall ritas i Överkant, Underkant, Hitsida eller Bortsida. Skala Anger nätets relativa skala. Normalt är denna satt till 1, vilket betyder att nätet ritas i naturlig skala. Om ett nät skalas om med exempelvis SCALE i AutoCAD, ändras inte nättypens mått utan enbart skalan. Insättningspunkt Ange i dessa listor vilken insättningspunkt som skall användas. Aktuell insättningspunkt redovisas i bilden för förhandsgranskning med en cirkel. X-led Y-led Vänster Centrerad Höger Övre F:\DOKUMENT\PRein.doc 22/43

23 Mitten Nedre dx Ange i detta skrivfält avstånd i X-led vid insättning av nätet. dy Ange i detta skrivfält avstånd i Y-led vid insättning av nätet. Antal Rader och Kolummner På denna flik anges antal, överlapp samt förskjutning. Rader är antal nät i Y-led och Kolumner är antal nät i X-led. Antal rader / kolumner Du kan välj om antalet nät eller nätens totala utbredning skall beräknas respektive anges. Välj genom att markera radio-knappen på önskad rad. Överlapp rader / kolumner Du kan välj om överlapp skall anges exakt eller med ett minimalt mått. Det senare är endast valbart om en utbredning är angivet. Nätens överlapp beräknas då ut så att näten inte behöver klippas. Välj genom att markera radio-knappen på önskad rad. Förskjutning Om denna brytare är PÅ kommer varannan rad/kolumn att bli förskjuten ( ½ s-avstånd). F:\DOKUMENT\PRein.doc 23/43

24 Text På denna flik finns data om hur armeringstexten ska redovisas. Beteckningsstil Här väljs vilken beteckningsstil som skall användas som mall för generering av den föreslagna texten. Se avsnitt Beteckningsstilar. Beskrivning En beskrivning kan lagras på nätet. Beskrivningen fås utskriven i armeringstexten om koden <Beskrivning> används i beteckningsstilen. Sex stycken beskrivningar finns fördefinierade nämligen Överkant, Underkant, Hitsida, Bortsida, Ytterskiva, Innerskiva. Om du kryssar i någon eller några av dessa kompletteras beskrivningen med tillhörande standardförkortningar. F:\DOKUMENT\PRein.doc 24/43

25 Data På denna flik finns data som används vid mängdning. Mängdas Mängdas innebär att detta nät blir uttagen till förteckning. Om t ex samma nät är ritad i olika detaljer i samma ritning, är det naturligt att ha mängdas PÅ enbart på den ena armeringen. Konstruktionsdel Konstruktionsdel används för att skilja mellan armering som ligger på olika konstruktionsdelar. Om mängdförteckningar ingår i projektet är konstruktionsdel också lämplig att använda som urvalskriterium. Gjutetapp Gjutetapp används för att skilja mellan olika gjutetappar. F:\DOKUMENT\PRein.doc 25/43

26 Produkter Allmänt Använd detta kommando för att rita produkter. Produkter är standardprodukter som antingen redovisas som ett rektangulärt nät eller som en symbol som är kopplad till ett block. Produkt typ I denna lista visas de produkttyper som kan väljas. En bild visas på den aktuella produkten. Beteckningsstil Här väljs vilken beteckningsstil som skall användas som mall för generering av den föreslagna texten. Se avsnitt Beteckningsstilar. Placering Här väljer Du om produkten skall ritas i Överkant, Underkant, Hitsida eller Bortsida. Skala Anger produktens relativa skala. Normalt är denna satt till 1 vilket betyder att produkten ritas i naturlig skala. Om en produkt skals om med exempelvis SCALE i AutoCAD ändras inte produktdefinitionens mått utan enbart skalan. F:\DOKUMENT\PRein.doc 26/43

27 Fördelningslinjer Horisontell fördelningslinje Detta kommando använder Du för att rita en horisontell fördelningslinje. Du kan sedan koppla fördelningslinjen associativt till en eller flera stänger. Vertikal fördelningslinje Detta kommando använder Du för att rita en vertikal fördelningslinje. Du kan sedan koppla fördelningslinjen associativt till en eller flera stänger. Fri fördelningslinje Detta kommando använder Du för att rita en fördelningslinje med godtycklig riktning. Fördelningslinjen kan innehålla en eller flera segment. Du kan sedan koppla fördelningslinjen associativt till en eller flera stänger. Fördelningslinje från Polyline/Line Detta kommando använder Du för att rita en fördelningslinje med hjälp av en POLYLINE eller en LINE. Du kan sedan koppla fördelningslinjen associativt till en eller flera stänger. F:\DOKUMENT\PRein.doc 27/43

28 Redigera fördelningslinjer Storleken på fördelningslinjens snedstreck, ring och gapavstånd är kopplad till ritningens skala. Detta kommando använder Du för att redigera dessa storlekar för en eller flera fördelningslinje/fördelningslinjer. Streckstorlek Ange i detta skrivfält snedstreckets längd i mm på utplottad ritning. Ringstorlek Ange i detta skrivfält diameter i mm på utplottad ritning för ringen som kopplar en fördelningslinje till en stång. Gapavstånd Ange i detta skrivfält gapet (avståndet) mellan utbredningslinjerna och start- respektive slutpunkterna för fördelningslinjen. Måttet anges i mm på utplottad ritning. Rita streck vid hål Anger om två streck vinkelrätt fördelningslinjen skall markera start och slutpunkt för fördelningslinjen. Sammanfoga fördelningslinjer Detta kommando använder Du för att sammanfoga två fördelningslinjer till en. Den sammanfogade fördelningslinjen består nu av två eller flera segment. Offsetsvärdet (avståndet mellan start- slutpunkt och utbredningslinjen) för den sammanfogade linjen är lika som värdet var tidigare på den först valda linjen. Koppla stänger Detta kommando använder Du för att koppla fördelningslinjen associativt till en eller flera stänger. F:\DOKUMENT\PRein.doc 28/43

29 Koppla bort stång Detta kommando använder Du för att koppla bort en stång från en fördelningslinje. Skapa hål Detta kommando använder Du för att skapa ett hål i en fördelningslinjen. Hålet markeras med en streckad segment i fördelningslinjen. Ta bort hål Detta kommando använder Du för att ta bort ett eller flera hål i fördelningslinjer. F:\DOKUMENT\PRein.doc 29/43

30 Text Verktyg för att hantera textning och littrering av armering Beteckningsstilar Detta kommando används för att administrera alla beteckningsstilar som används i ett projekt. En beteckningsstil är en mall för textinnehållet som används vid uppritandet av stänger och järn. F:\DOKUMENT\PRein.doc 30/43

31 Stil Redigera beteckningsstil Här kan Du redigera textstil och texthöjd för aktuell nättyp. Textstil Skriv in namnet på den textstil som skall användas. Texthöjd Skriv in hur hög texten skall vara. Enheten är i mm på plottad ritning. Stång, nät, Produkt, Balk Här kan Du redigera koder och kriterium för aktuell stång/nättyp. Varje beteckningsstil består av tabeller med koder, en för stänger och en för nät. Varje kod kan antingen vara en fast text eller en kod som blir utbytt med den information som ligger på armeringen. T.ex. kan koden <Stål kvalité> bli utbytt med 'Ks40S'. Till varje fast text / kod kan ett kriterium kopplas. Ett kriterium är en villkorsfråga som måste vara uppfyllt för att den fasta texten / koden skall skrivas ut. T.ex. kan Du styra så att klipplängden skrivs ut om bockningstypen är ett A-järn, medan stångnumret skrivs ut i övriga fall. Principen är lika för både stång och nät. F:\DOKUMENT\PRein.doc 31/43

32 Beteckningsstil Tabell med beteckningsstilens alla koder. Man ändrar i tabellen genom att markera önskad cell tryck sedan ENTER eller klicka igen med musen. Skapar en ny rad i tabellen. Tar bort markerade rader i tabellen.. Flyttar upp markerade rader ett steg i tabellen. Flytta ner markerade rader ett steg i tabellen. Kolumn, Kod Varje kod kan antingen vara en fast text eller en kod som blir utbytt med den information som ligger på armeringen. T.ex. kan koden <Stål kvalité> bli utbytt med 'Ks40S'. Välj en kod i listan eller skriv in valfri fast text direkt i cellen. Kolumn, Kriterium Till varje fast text / kod kan ett kriterium kopplas. Ett kriterium är en villkorsfråga som måste vara uppfyllt för att den fasta texten / koden skall skrivas ut. T.ex. kan Du styra så att klipplängden skrivs ut om bockningstypen är ett A-järn, medan stångnumret skrivs ut i övriga fall. Kolumn, Operator Operatorn är själva frågan i villkoret.!= Inte lika med. < Mindre än. <= Mindre än eller lika med. = Lika med. > Större än. >= Större än eller lika med. Falskt Kriteriumet är inte sant / är AV (exempel mängdas är avslagen). Sant Är sant / är PÅ (exempel mängdas är påslagen). F:\DOKUMENT\PRein.doc 32/43

33 Kolumn, Kriterium Värde Skriv in värdet som du vill gemföra kriteriumet med. Typen på värdet kan variera mellan heltal, flyttal eller bokstäver beroende av vilket kriterium du har valt. Exempel Skriv ut ett mellanslag följt av bokstaven s följt av aktuellt s-avståndet endast om aktuellt s-avstånd inte är lika med 0. Kod Kriterium Operator Kriterium <Mellanslag> <s-avstånd>!= 0 s <s-avstånd>!= 0 <s-avstånd> <s-avstånd>!= 0 Symboler Används för att sätta in olika armeringssymboler i ritningen. Storleken på symbolen är beroende av skalan på ritningen. F:\DOKUMENT\PRein.doc 33/43

34 Mängdning I de allra flesta projekt finns det ett behov av att mängda och redovisa armering i Point Reinforcement finns ett kraftfullt och lättanvänt kommando för att mängda och redovisa ritad armering. Sätt databas Detta kommando använder Du för att koppla eller koppla ifrån den aktuella ritningen till en projektdatabas. Denna Ritning Anger att denna ritningsfil inte är kopplad till en extern projektdatabas. Alla definitioner och mängduttag sparas enbart lokalt i aktuell ritningsfil. Extern Anger att denna ritningsfil är kopplad till en extern projektdatabas. Skriv in sökvägen till en befintlig databas direkt eller välj att leta reda på en med Bläddra eller skapa ny med Skapa Ny. Projektdatabaser Allmänt Projektdatabasens syfte är att administrera projektets alla definitioner. Projektdatabasen ser till att definitioner med samma namn alltid innehåller samma data. Om Du t.ex. ändrar eller skapar ett stångnummer i en ritning, slår detta automatiskt igenom i alla ritningar som är kopplade till databasen. För att skriva ut en förteckning (bockningslista eller nätförteckning) måste aktuell mängddata från respektive ritningsfil kopieras ut till projektdatabasen. Detta gör du med kommandot Mängduttag. Kommandot måste köras i alla av projektets ritningsfiler. Du kan i POINTs Projektprofil välja att mängduttag automatiskt skall ske när Du kör AutoCAD:s kommando SAVE. Arbetsgång med projektdatabas Skapa en projektdatabas med hjälp av kommandot Sätt Databas. Koppla alla ritningsfiler till projektdatabasen med kommandot Sätt Databas. Rita armering. Gör mängduttag med kommandot Mängduttag på alla av projektets filer. Skapa en förteckning med kommandot Förteckningar. F:\DOKUMENT\PRein.doc 34/43

35 Redigera förteckningen enligt Redigera Förteckning, Förteckning. Fyll i projektdata, eventuella urval samt anslut önskat antal ritningar i tabellen på fliken Förteckningar. Välj lämpligt mallblock. Skriv ut förteckningen på valfri ritning med kommandot Skriv ut Förteckning. Använd AutoCAD:s plottrutiner för utskrift på papper. Arbetsgång utan projektdatabas Rita armering. Gör mängduttag med kommandot Mängduttag på alla av projektets filer. Skapa en förteckning med kommandot Förteckningar. Redigera förteckningen enligt Redigera Förteckning Förteckning. Fyll i projektdata och eventuella urval. Ingen anslutning av ritningen i tabellen Ritningar är nödvändig. Välj lämpligt mallblock. Skriv ut förteckningen på valfri ritning med kommandot Skriv ut Förteckning. Använd AutoCAD:s plottrutiner för utskrift på papper. Mängduttag Detta kommando använder Du för att kopiera alla mängder armering till projektdatabasen om ritningen är kopplad till en sådan. I övriga fall sparas mängderna endast lokalt i aktuell ritning. Förteckningar Detta kommando används för att administrera alla förteckningar som används i ett projekt. Med en förteckning kan Du skapa en utskrift med armeringsmängder. Ny Knappen Ny öppnar en underdialog där Du kan namnge den nyskapade förteckningen. F:\DOKUMENT\PRein.doc 35/43

36 Kopiera Knappen Kopiera öppnar en underdialog där Du kan namnge den kopierade förteckningen. Redigera Knappen Redigera öppnar en underdialog där Du kan redigera vald förteckning. Purge Knappen Purge öppnar en underdialog där Du kan ta bort förteckningar. Import/Export Knappen Import / Export öppnar en underdialog där Du kan importera och/eller exportera förteckningar. Redigera förteckning, Förteckning Här kan Du redigera kopplingen till mallblocket samt ändra i ritningslista för aktuell förteckning. Mallblock Ange här vilken mall (blankett) som skall gälla för förteckningen. SA3A1979 (för lösjärn) och SA4A1979 (för nät) är fördefinierade mallar enligt svensk standard. Ritningar, Tabellen visar vilka filer som skall ingå i förteckningen. Om tabellen inte innehåller några filer kommer bara de mängder som finns i projektdatabasen att finnas med i förteckningen. F:\DOKUMENT\PRein.doc 36/43

37 Kolumn, fil Filernas namn med absolut eller relativ sökväg. Med absolut sökväg menas att hela mappsystemet är med i textsträngen. Med relativ sökväg beskrivs sökvägen utifrån projektdatabasens placering. Kolumn, multiplikator Till varje ritning kan en multiplikator kopplas. Denna kan användas om man t ex har ritat en detaljritning för en konstruktionsdel som förekommer på flera ställen i projektet. Armeringen på denna ritning kommer då att multipliceras med denna faktor. Kolumn, mängdad Anger när senaste mängduttag gjordes från respektive ritning till aktuell. Välj alla Markerar alla rader i tabellen. Lägg till, Relativt Genom att markera denna kryssruta kommer filer som läggs till att få en relativ sökväg automatiskt. Lägg till, Ritningar Öppnar en underdialog där Du kan välja ritningar som skall läggas till i tabellen. Du kan markera/avmarkera flera filer genom att hålla Ctrl-/Skiftknappen nedtryck. Om ritningen redan finns i tabellen sedan tidigare läggs den inte till igen. Ta bort, Vald Tar bort valda rader i tabellen, Du kan markera/avmarkera flera rader i tabellen genom att hålla Ctrl- /Skiftknappen nedtryck. Ändra, Skapa Absolut Ändrar en sökväg från relativ till absolut. Ändra, Skapa Relativ Ändrar en sökväg från absolut till relativ. F:\DOKUMENT\PRein.doc 37/43

38 Redigera förteckning, Urval Här kan Du redigera kriterium, urval, radstyrning samt presentation av intervallklippta stänger för aktuell förteckning. Urval Tabell med förteckningens alla urvalskriterium. Om fler än ett urval är angivet måste alla urvalskriterium vara uppfyllda för att armeringen skall återfinnas på förteckningen. Man ändrar i tabellen genom att markera önskad cell tryck sedan ENTER eller klicka igen med musen. Skapar en ny rad i tabellen. Tar bort markerade rader i tabellen. Kolumn, Kriterium Ett kriterium är första delen i en villkorsfråga. Välj en fördefinierad urvalskriterium i listan. Kolumn, Operator Operatorn är själva frågan i villkoret.!= Inte lika med. < Mindre än. <= Mindre än eller lika med. = Lika med. > Större än. >= Större än eller lika med. Falskt Kriteriumet är inte sant / är AV. Sant Är sant / är PÅ. F:\DOKUMENT\PRein.doc 38/43

39 Kolumn, Kriterium Värde Skriv in värdet som du vill genomföra kriteriumet med. Typen på värdet kan variera mellan heltal, flyttal eller bokstäver beroende av vilket kriterium du har valt. Sortering Tabell med förteckningens sorteringsordning. Om fler än en sortering är angiven har sorteringsalternativ högre upp i tabellen högre prioritetsordning än understående. Man ändrar i tabellen genom att markera önskad cell tryck sedan ENTER eller klicka igen med musen. Skapar en ny rad i tabellen. Tar bort markerade rader i tabellen. Radstyrd förteckning Anger om förteckningen skall redovisas som radstyrd. Med radstyrd förteckning menas att positionen (radnumret) för ett en stång/nät definition är fast och styrd av stång- respektive nätnumret. Presentation Intervallklippta, Tilläggstexter Välj detta alternativ om texter skall ersätta den vanliga texterna för intervallklippt armering. Textinnehållet anges i Projektprofilen.Tilläggstexter används främst på förteckningar med symboler. Presentation Intervallklippta, Genomsnittliga värden Anger att intervallklippta stänger redovisas endast med genomsnittliga klipplängder på förteckningen. Presentation Intervallklippta, Start till Slut, 3 rader Anger att intervallklippta stänger redovisas på tre rader. På översta raden redovisas skänkelmåttens startvärde. På mitten raden redovisas måttet för intervallet. På understa raden redovisas skänkelmåttens slutvärde. Presentation Intervallklippta, Slut till Start, 3 rader Anger att intervallklippta stänger redovisas på tre rader. På översta raden redovisas skänkelmåttens slutvärde. På mitten raden redovisas måttet för intervallet. På understa raden redovisas skänkelmåttens startvärde. Presentation Intervallklippta, Start-Slut, 1 rad Anger att intervallklippta stänger med skänkelmåttens start-, slutvärde samt måttet för intervallet redovisas på en och samma rad. Redigera förteckning, Info Här kan Du redigera adressinformation samt generell text för aktuell förteckning. Namn/Adress/Telefon Ange adressinformation som skall redovisas på förteckningen. Generell text Ange den generella texten som skall redovisas på förteckningen. F:\DOKUMENT\PRein.doc 39/43

40 Redigera förteckning, Projektdata Här kan Du redigera projektdata för aktuell förteckning. Ange projektdata som skall redovisas på förteckningen. Följande projektdata finns. Utförd av Granskad av Datum Senast rev datum Arbetsnr Tillhör ritning Tillhör typblad Förteckning nr Rev Bygel Svetsbar Ej Svetsbar F:\DOKUMENT\PRein.doc 40/43

41 Inställningar Detta kommando använder Du för att ställa in förhandsvärden som används när man ritar armering. Du kan skapa flera inställningar (grupper med förhandsvärden) per ritning som Du växlar mellan beroende på vad Du ritar för närvarande. Alla förhandsvärden som sätts kommer att gälla när du ritar en ny stång eller ett nytt nät. Parametrarna kan emellertid ändras i efterhand på varje stång eller nät. Inställningen som heter Dynamisk Inställning finns alltid på ritningen. Denna inställning har den speciella egenskapen att dess förhandsvärden automatiskt ändras till senaste Du använde med Rita kommandona. Första gången ett Reinforcement kommando körs på en ritning hämtas förhandsvärden från projektprofilen. Aktuell Anger vilken inställning som är aktuell. Det är den aktuella inställningen som förhandsvärden hämtas från vid Rita kommandona. Sätt Aktiv Knappen sätter vald inställning till aktuell. Ny Knappen Ny öppnar en underdialog där Du kan namnge den nyskapade inställningen. Kopiera Knappen Kopiera öppnar en underdialog där Du kan namnge den kopierade inställningen. Redigera Knappen Redigera öppnar en underdialog där Du kan redigera vald inställning. Purge Knappen Purge öppnar en underdialog där Du kan ta bort inställningar. Import/Export Knappen Import / Export öppnar en underdialog där Du kan importera och/eller exportera inställningar. F:\DOKUMENT\PRein.doc 41/43

42 Kvaliteter Detta kommando används för att administrera alla kvaliteter (stålsorter) som används i ett projekt. I kvalitén anges vilka dimensioner som ingår för respektive stålsort med tillhörande bockningsradier. Redigera kvalité Här kan Du redigera indata för aktuell kvalité. F:\DOKUMENT\PRein.doc 42/43

43 Betongkvaliteter, Låg Kvalitet Ange namnet på gränsvärde för låg betongkvalité. Betongkvaliteter, Hög Kvalitet Ange namnet på gränsvärde för hög betongkvalité. Dimensioner Tabell med kvaliténs alla dimensioner. Man ändrar i tabellen genom att markera önskad cell tryck sedan ENTER eller klicka igen med musen. Skapar en ny rad i tabellen. Tar bort markerade rader i tabellen. Dimension Dimension är normalt lika med armeringsjärnets diameter. Bygel, Bockningsradie Bockningsradie för byglar. Förslagsvärde som kan hämtas från Rita Stång, Allmänt. <=90, >= Låg Kvalitet, Bockningsradie Bockningsradie för alla stänger utom byglar med bockningsvinkel mindre eller lika med 90 samt betongkvalité större eller lika med Låg Kvalitet. Förslagsvärde som kan hämtas från Rita Stång, Allmänt. >90, >= Låg Kvalitet, Bockningsradie Bockningsradie för alla stänger utom byglar med bockningsvinkel större än 90 samt betongkvalité större eller lika med Låg Kvalitet. Förslagsvärde som kan hämtas från Rita Stång, Allmänt. <=90, >= Hög Kvalitet, Bockningsradie Bockningsradie för alla stänger utom byglar med bockningsvinkel mindre eller lika med 90 samt betongkvalité större eller lika med Hög Kvalitet. Förslagsvärde som kan hämtas från Rita Stång, Allmänt. >90, >= Hög Kvalitet, Bockningsradie Bockningsradie för alla stänger utom byglar med bockningsvinkel större än 90 samt betongkvalité större eller lika med Hög Kvalitet. Förslagsvärde som kan hämtas från Rita Stång, Allmänt. Ändkrok, Bockningsradie Bockningsradie för ändkrokar. Kvalitén tillsammans med definitionen för ändkroken (se Redigera Ändkrok ) beskriver hur ändkroken skall bockas. Vikt Anger vikt per längdenhet. Normal anges vikten i enheten kg/m. F:\DOKUMENT\PRein.doc 43/43
