BIG PAD BIG PAD

Transkript

1 BIG PADロゴタイプ清刷 BIG PAD BIG PAD Professionell LCD-pekskärm BIG PADロゴタイプ清刷 BIG PAD lättanvända pekskärmar med hisnande BildkValitet Dagens studenter är angelägna om att anamma ny teknik och förbättra lärandet /This is Why vi har utvecklat vårt sortiment av BIG PAD interaktiva skärmar. Sharp IDP Brochure P4P_SE.indd :37:37

2 E-learning blir allt populärare när YouTube och itunes i stor utsträckning används som källor för pedagogiskt innehåll. Följaktligen vill lärare införa innovativa utbildningslösningar för att engagera den "digitala generationen", vilket är anledningen till att vi har skapat dessa interaktiva pekskärmar. Du kan skapa ditt eget innehåll genom att skriva eller rita på skärmen eller presentera praktiskt taget alla digitala filer genom att ansluta till en dator. Du kan visa webbsidor, komma åt inlärningsportaler, visa förpreparerat klassinnehåll och ta fram elevernas arbete för granskning av kompisarna. Och du kan också kommentera och manipulera bilder, göra kommentarer på skärmen och spara eller skriva ut filer. Dessa robusta skärmar är utformade för optimal prestanda i klassrummet. En antireflektionbehandling ger en bekväm visning även på starkt upplysta platser och en mycket tydlig HD-bild innebär att alla kan se innehållet i skarpa detaljer oavsett var de sitter. Dessa skärmar är energieffektiva också och de kräver minimalt underhåll för att leverera åratal av problemfri drift. 2 Sharp IDP Brochure P4P_SE.indd :37:38

3 3 Sharp IDP Brochure P4P_SE.indd :37:39

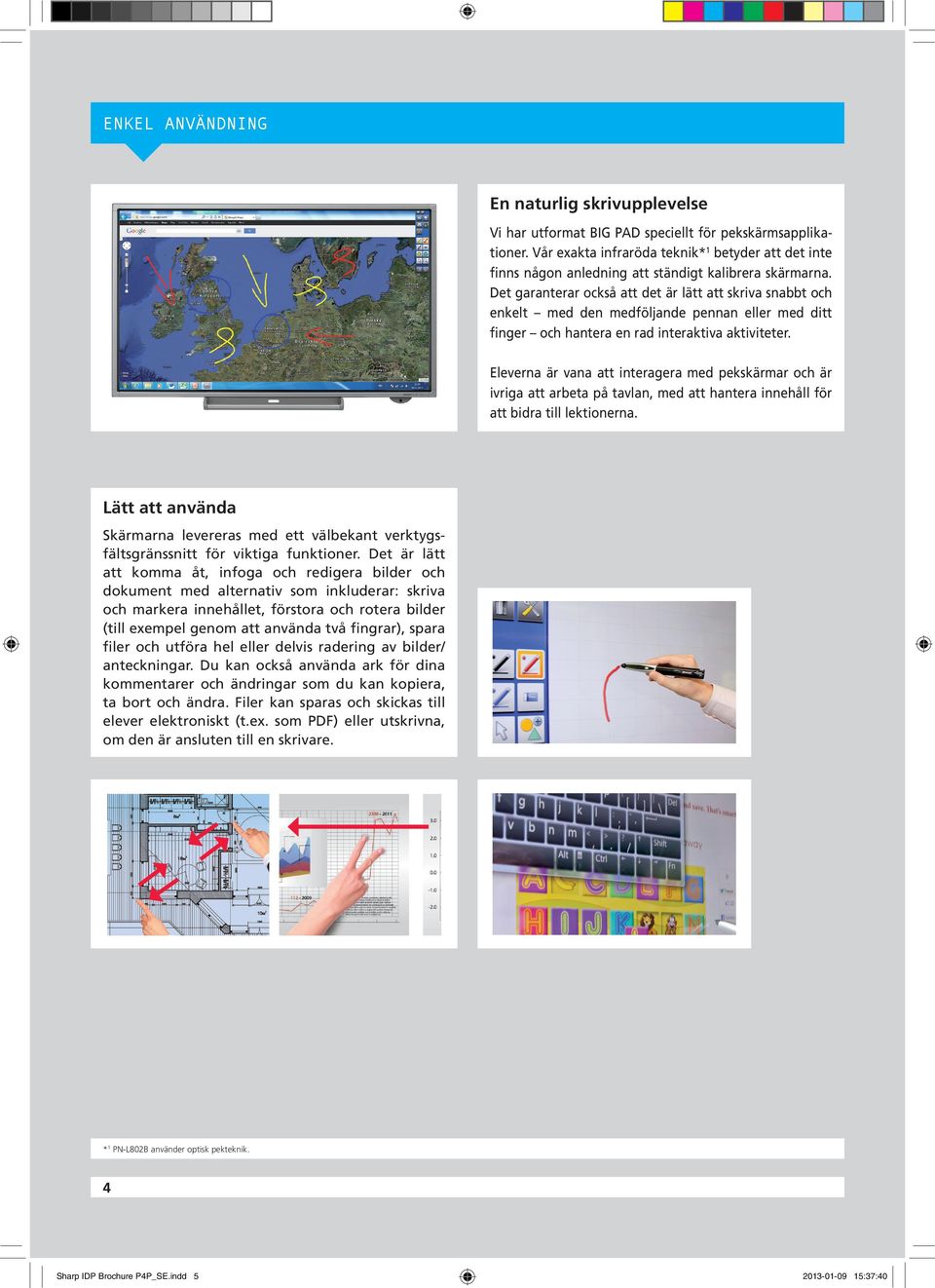

4 Enkel användning En naturlig skrivupplevelse Vi har utformat BIG PAD speciellt för pekskärmsapplikationer. Vår exakta infraröda teknik*1 betyder att det inte finns någon anledning att ständigt kalibrera skärmarna. Det garanterar också att det är lätt att skriva snabbt och enkelt med den medföljande pennan eller med ditt finger och hantera en rad interaktiva aktiviteter. Eleverna är vana att interagera med pekskärmar och är ivriga att arbeta på tavlan, med att hantera innehåll för att bidra till lektionerna. Lätt att använda Skärmarna levereras med ett välbekant verktygsfältsgränssnitt för viktiga funktioner. Det är lätt att komma åt, infoga och redigera bilder och dokument med alternativ som inkluderar: skriva och markera innehållet, förstora och rotera bilder (till exempel genom att använda två fingrar), spara filer och utföra hel eller delvis radering av bilder/ anteckningar. Du kan också använda ark för dina kommentarer och ändringar som du kan kopiera, ta bort och ändra. Filer kan sparas och skickas till elever elektroniskt (t.ex. som PDF) eller utskrivna, om den är ansluten till en skrivare. *1 PN-L802B använder optisk pekteknik. 4 Sharp IDP Brochure P4P_SE.indd :37:40

5 hög kvalitet och anslutningsbarhet Hisnande bildkvalitet BIG PAD:s LCD panel innehåller Sharps UV 2 A teknik* 2. Detta säkerställer en effektiv användning av ljus från skärmens bakgrundsbelysning och genererar exceptionellt vitt ljus, otroligt levande färger och den djupaste svärta. BIG PAD levererar också 1920 (H) x 1080 (B) pixel full-hd-upplösning. Det innebär att allt från liten text till intrikat grafik är förbluffande klar och tydlig. Full-HD-skärmen kompletteras med en antireflexbeläggning. Detta säkerställer att skärmarna bekvämt kan ses i starkt upplysta miljöer och från en vid vinkel. Så oavsett var dina elever sitter, kommer de alltid att se knivskarpt innehåll. Användarvänlig programvara BIG PAD är helt kompatibel med Windows 7 och stöder multi-touch funktionalitet och utskriftsapplikationerna i Microsoft Office * 3. När du använder den medföljande pennprogramvaran med Microsoft PowerPoint, visas ytterligare ett verktygsfält på skärmen. Verktygsfältet låter dig flytta bilder framåt och bakåt, styra utskriftsverktyg och växla mellan presentationen och whiteboarden med bara en knapp. Pekfunktionen hos BIG PAD är också tillgänglig för din Apple-dator.* 4 Valfri knappanel En valfri knappanel kan monteras i pennfacket under bildskärmen. Den har tio knappar som kan förprogrammeras med program eller funktioner som du använder ofta, t.ex. kopiera, klistra in, kommentera och zooma. Panelen innehåller också två USB-portar som kan användas för att ansluta kringutrustning, inklusive ett tangentbord och USB-minnen för att skräddarsy skärmen till önskat användningsläge och göra det bekvämt att komma åt ditt innehåll. Hög tillförlitlighet för långsiktig avkastning BIG PAD-skärmar är extremt robusta, fungerar kontinuerligt utan fel och är mycket effektiva. Användningen av LED-bakgrundsbelysning minskar värmeutsläppen, så strömförbrukningen minskar jämfört med andra system. Lysdioderna har en genomsnittlig livslängd på timmar* 5 för att säkerställa en långsiktig, problemfri användning. Och eftersom skärmarna kräver mycket lite underhåll, hålls driftskostnaderna på ett minimum. pekapplikationsplatta pn-zco1 * 2 UV 2 A står för "Ultraviolettinducerad multidomän vertikal justering", en fotoinriktningsteknik som garanterar jämn inriktning av de flytande kristallmolekylerna i en viss riktning. * 3 Möjligheten att direkt spara skärmoperationer i Word och Excel-filer. * 4 Mac OS 10.6 och senare. * 5 Efter timmar, minskar ljusstyrkan med upp till 40%. 5 Sharp IDP Brochure P4P_SE.indd :37:41

6 skärmformat VID 6O ÄR DIN ARBETSYTA 2O% STÖRRE ÄN VID 55 VID 7O ÄR DIN ARBETSYTA 3O% STÖRRE ÄN VID 6O VID 8O ÄR DIN ARBETSYTA 3O% STÖRRE ÄN VID 7O Alla måste se din information tydligt /This is Why Sharp BIG PAD finns i 60-tums (152 cm), 70-tums (177 cm) och 80-tums (203 cm) storlekar. 6 Sharp IDP Brochure P4P_SE.indd :37:42

7 hållbarhet och produktion Hållbar produktion och miljömässigt avancerad design Sharp utvecklar produkter som gör våra liv roligare på många sätt, från hemunderhållningsprodukter och hushållsutrustning till multifunktionsskrivare för kontoret. Som innovatör av LCD-teknik och en av världens största producenter erbjuder Sharp ett ovanligt brett utbud av professionella bildskärmar och pekskärmslösningar. Sharp är en ledande tillverkare av solceller och paneler och våra mål för miljön är mycket ambitiösa. Inom produktinnovation strävar vi mot produkter som har en lång livslängd och låga energibehov. Vi ser också till att produkterna enkelt kan återvinnas. Vid behov utvecklar vi den nödvändiga återvinningstekniken, som vi har gjort för LCDskärmar. Ett omfattande program med riktlinjer och kriterier för hållbar produktion gäller för all vår verksamhet. Användning av naturresurser, återvinning av material, säkra produktionsprocesser, kompakt förpackning och transport via sjöcontainers (i stället för flygtransporter) är viktiga frågor. BIG PAD:s gröna referenser 1 Extremt låg energiförbrukning tack vare LEDbelysning 2 Optimal bakgrundsbelysningseffektivitet med hjälp av Sharp UV 2 A teknik 3 Lång användningslivslängd 4 Ansvarsfulla tillverkningsmetoder 5 Återvinningsbart och utan tillsats av skadliga ämnen såsom kvicksilver Avancerade LCD-produktionsanläggningar Sharps mest prestigefyllda projekt inom hållbar produktion är Green Front i den japanska staden Sakai. Detta ultramoderna industrikomplex täcker en yta på över 1 miljon m 2 och är avsett för storskalig produktion av solceller och stora LCD-paneler. Sharp använder miljövänliga material för tillverkning av dessa paneler och ser till att slutprodukterna även är återvinningsbara. Den kollektiva användningen av material, maskiner och ström garanterar mycket effektiv produktion av solceller och LCD-paneler. Dessutom är de viktigaste leverantörerna också belägna i industriområdet. Detta förhindrar långa transportvägar som minskar koldioxidutsläppen ytterligare. En solkraftanläggning för tillhandahållande av ström är byggd på samma plats och den producerar en stor del av fabrikens strömförsörjning. 7 Sharp IDP Brochure P4P_SE.indd :37:43

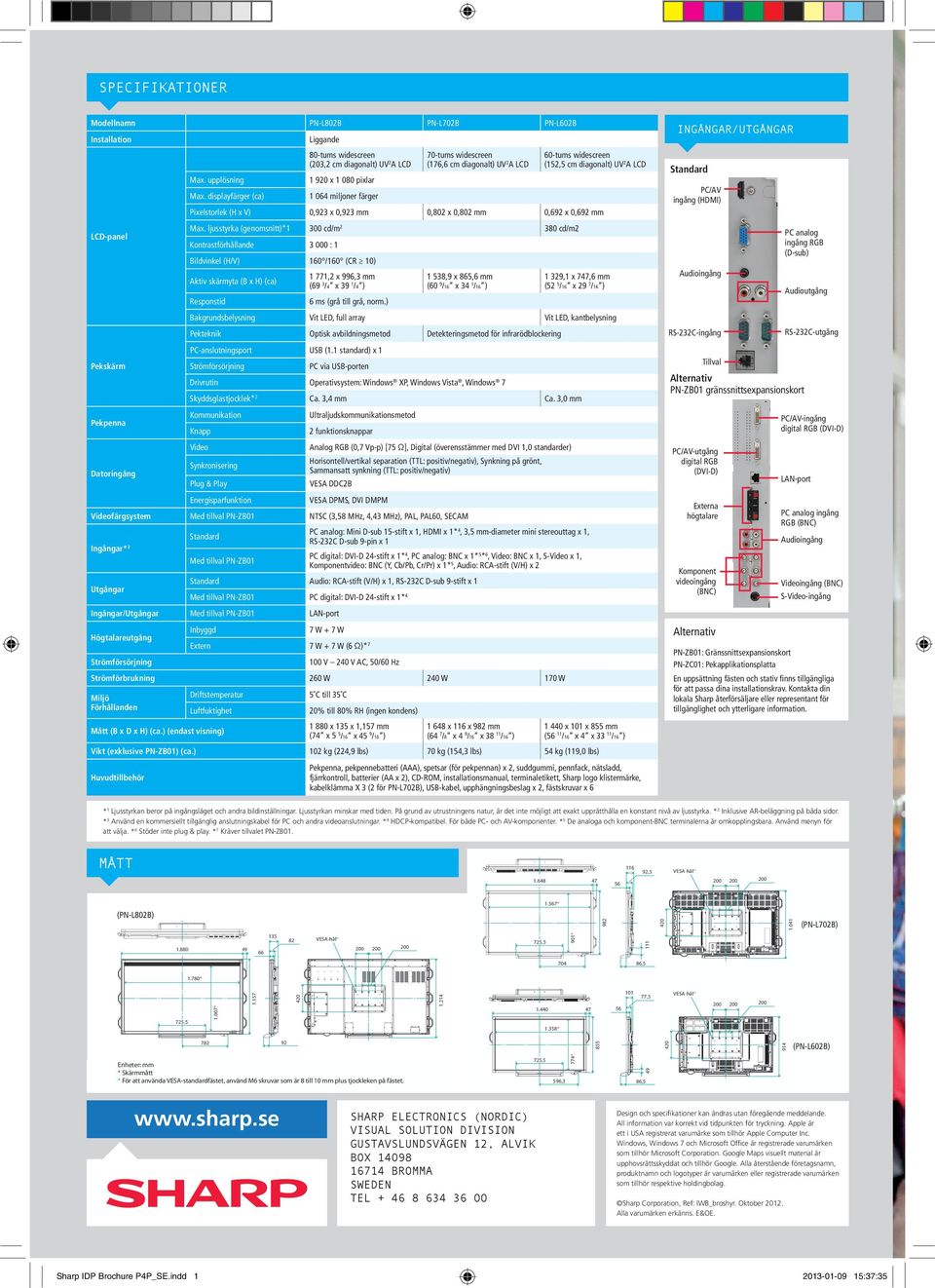

8 Specifikationer Modellnamn PN-L802B PN-L702B PN-L602B Installation LCD-panel Pekskärm Pekpenna Datoringång Max. upplösning Max. displayfärger (ca) Liggande 80-tums widescreen (203,2 cm diagonalt) UV 2 A LCD x pixlar miljoner färger 70-tums widescreen (176,6 cm diagonalt) UV 2 A LCD 60-tums widescreen (152,5 cm diagonalt) UV 2 A LCD Pixelstorlek (H x V) 0,923 x 0,923 mm 0,802 x 0,802 mm 0,692 x 0,692 mm Max. ljusstyrka (genomsnitt)*1 300 cd/m cd/m2 Kontrastförhållande : 1 Bildvinkel (H/V) 160 /160 (CR 10) Aktiv skärmyta (B x H) (ca) 1 771,2 x 996,3 mm (69 3 /4 x 39 1 /4 ) Responstid 6 ms (grå till grå, norm.) 1 538,9 x 865,6 mm (60 9 /16 x 34 1 /16 ) 1 329,1 x 747,6 mm (52 5 /16 x 29 7 /16 ) Bakgrundsbelysning Vit LED, full array Vit LED, kantbelysning Pekteknik Optisk avbildningsmetod Detekteringsmetod för infrarödblockering PC-anslutningsport USB (1.1 standard) x 1 Strömförsörjning PC via USB-porten Drivrutin Operativsystem: Windows XP, Windows Vista, Windows 7 Skyddsglastjocklek* 2 Ca. 3,4 mm Ca. 3,0 mm Kommunikation Knapp Video Synkronisering Plug & Play Energisparfunktion Ultraljudskommunikationsmetod 2 funktionsknappar Analog RGB (0,7 Vp-p) [75 Ω], Digital (överensstämmer med DVI 1,0 standarder) Horisontell/vertikal separation (TTL: positiv/negativ), Synkning på grönt, Sammansatt synkning (TTL: positiv/negativ) VESA DDC2B VESA DPMS, DVI DMPM Videofärgsystem Med tillval PN-ZB01 NTSC (3,58 MHz, 4,43 MHz), PAL, PAL60, SECAM Standard PC analog: Mini D-sub 15-stift x 1, HDMI x 1* 4, 3,5 mm-diameter mini stereouttag x 1, RS-232C D-sub 9-pin x 1 Ingångar* 3 Med tillval PN-ZB01 PC digital: DVI-D 24-stift x 1* 4, PC analog: BNC x 1* 5 * 6, Video: BNC x 1, S-Video x 1, Komponentvideo: BNC (Y, Cb/Pb, Cr/Pr) x 1* 5, Audio: RCA-stift (V/H) x 2 Standard Audio: RCA-stift (V/H) x 1, RS-232C D-sub 9-stift x 1 Utgångar Med tillval PN-ZB01 PC digital: DVI-D 24-stift x 1* 4 Ingångar/Utgångar Med tillval PN-ZB01 LAN-port Högtalareutgång Strömförsörjning Inbyggd 7 W + 7 W Extern 7 W + 7 W (6 Ω)* V 240 V AC, 50/60 Hz Strömförbrukning 260 W 240 W 170 W Miljö Förhållanden Driftstemperatur 5 C till 35 C Luftfuktighet 20% till 80% RH (ingen kondens) Mått (B x D x H) (ca.) (endast visning) x 135 x 1,157 mm x 116 x 982 mm (74 x 5 5 /16 x 45 9 /16 ) (64 7 /8 x 4 9 /16 x /16 ) Vikt (exklusive PN-ZB01) (ca.) 102 kg (224,9 lbs) 70 kg (154,3 lbs) 54 kg (119,0 lbs) Huvudtillbehör x 101 x 855 mm (56 11 /16 x 4 x /16 ) Pekpenna, pekpennebatteri (AAA), spetsar (för pekpennan) x 2, suddgummi, pennfack, nätsladd, fjärrkontroll, batterier (AA x 2), CD-ROM, installationsmanual, terminaletikett, Sharp logo klistermärke, kabelklämma X 3 (2 för PN-L702B), USB-kabel, upphängningsbeslag x 2, fästskruvar x 6 Ingångar/Utgångar INGÅNGAR/UTGÅNGAR (standard) Standard PC/AV ingång (HDMI) Audioingång RS-232C-ingång Tillval Alternativ PN-ZB01 gränssnittsexpansionskort PC/AV-utgång digital RGB (DVI-D) Externa högtalare Komponent videoingång (BNC) Alternativ PC analog ingång RGB (D-sub) Audioutgång RS-232C-utgång PC/AV-ingång digital RGB (DVI-D) LAN-port PC analog ingång RGB (BNC) Audioingång Videoingång (BNC) S-Video-ingång PN-ZB01: Gränssnittsexpansionskort PN-ZC01: Pekapplikationsplatta En uppsättning fästen och stativ finns tillgängliga för att passa dina installationskrav. Kontakta din lokala Sharp återförsäljare eller representant för tillgänglighet och ytterligare information. * 1 Ljusstyrkan beror på ingångsläget och andra bildinställningar. Ljusstyrkan minskar med tiden. På grund av utrustningens natur, är det inte möjligt att exakt upprätthålla en konstant nivå av ljusstyrka. * 2 Inklusive AR-beläggning på båda sidor. * 3 Använd en kommersiellt tillgänglig anslutningskabel för PC och andra videoanslutningar. * 4 HDCP-kompatibel. För både PC- och AV-komponenter. * 5 De analoga och komponent-bnc terminalerna är omkopplingsbara. Använd menyn för att välja. * 6 Stöder inte plug & play. * 7 Kräver tillvalet PN-ZB01. mått Mått (PN-L802B) * 1.780* 1.780* * 1.007* VESA-hål* 82 VESA-hål* VESA-hål* * 1.567* , , * * * * Enheter: Enheter: mm mm * Skärmmått * Skärmmått Enheter: För att använda mm * För att använda VESA-standardfästet, VESA-standardfästet, använd använd M6 skruvar M6 skruvar som är 8 som till 10 är 8 mm till 10 plus mm tjockleken plus tjockleken på fästet. på fästet. * Skärmmått * För att använda VESA-standardfästet, använd M6 skruvar som är 8 till 10 mm plus tjockleken på fästet * Sharp Electronics (Nordic) Visual Solution Division Gustavslundsvägen 12, Alvik Box 14O Bromma Sweden Tel OO ,3 596,3 901* 901* 774* 774* ,3 901* * , , ,5 VESA-hål* VESA-hål* VESA-hål* 111 VESA-hål* VESA-hål* 77,5 VESA-hål* (PN-L702B) (PN-L602B) Design och specifikationer kan ändras utan föregående meddelande. All information var korrekt vid tidpunkten för tryckning. Apple är ett i USA registrerat varumärke som tillhör Apple Computer Inc. Windows, Windows 7 och Microsoft Office är registrerade varumärken som tillhör Microsoft Corporation. Google Maps visuellt material är upphovsrättsskyddat och tillhör Google. Alla återstående företagsnamn, produktnamn och logotyper är varumärken eller registrerade varumärken som tillhör respektive holdingbolag. Sharp Corporation, Ref: IWB_broshyr. Oktober Alla varumärken erkänns. E&OE. Sharp IDP Brochure P4P_SE.indd :37:35
