1 Radiatorer FÖR LÅGTEMPERATURSYSTEM Rettig Sweden AB Garnisonsgatan 25 C Helsingborg Every care has been taken in the creation of this document. No part of this document may be reproduced without the express written consent of Rettig ICC. Rettig ICC accepts no responsibility for any inaccuracies or consequences arising from the use or misuse of the information contained herein. SE 0910

2 Purmo och Thermopanel radiatorer i lågtemperatursystem Komfort och verkningsgrad är två egenskaper som är vitala för alla värmesystem. Purmo och Thermopanel lågtemperaturradiatorer tillhandahåller en optimal kombination av dessa egenskaper, som när de används med ett effektivt värme-system, levererar värmeprestanda på toppnivå. Det är naturligtvis inte förvånande att vårt breda utbud av radiatorer erbjuder både högsta komfort och verkningsgrad. Purmo och Thermopanel har lång erfarenhet av innovativa värmelösningar. Och nu har vi för första gången ett fullt utbud med lågtemperaturprodukter som erbjuder ännu fler fördelar. Vi kallar det smart uppvärmning. Lägre kostnader, högre komfort och ett bättre inomhusklimat är bara några av dessa fördelar. På följande sidor kommer du att upptäcka ännu fler anledningar till varför du ska leta efter Clever-logotypen när du ska välja radiatorer. Den är din garanti om att det inte är vilken radiator som helst, utan en radiator från Purmo eller Thermopanel. Purmo Compact typ 21

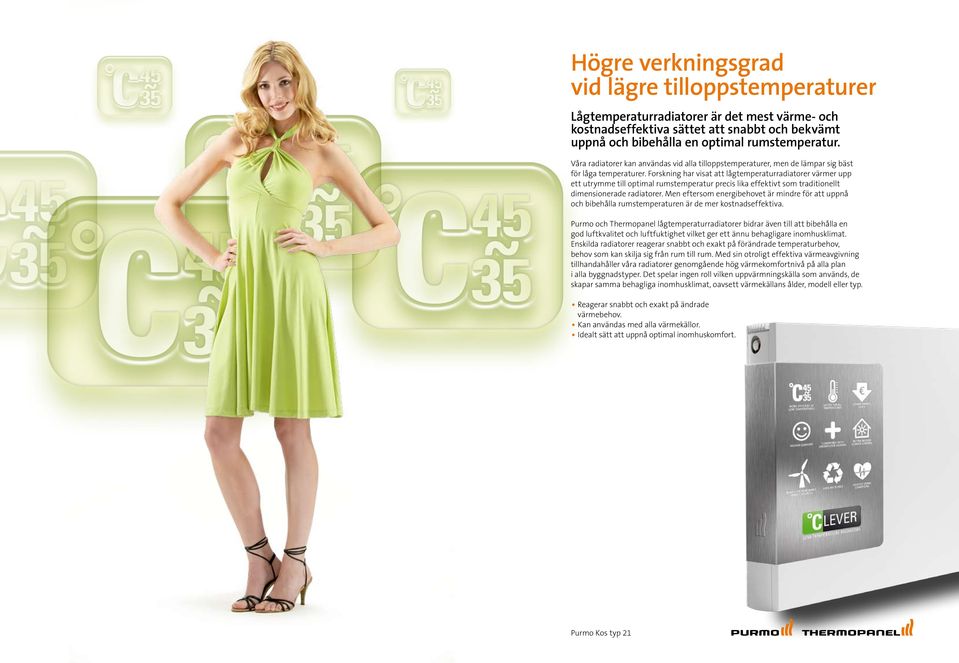

3 Högre verkningsgrad vid lägre tilloppstemperaturer Lågtemperaturradiatorer är det mest värme- och kostnadseffektiva sättet att snabbt och bekvämt uppnå och bibehålla en optimal rumstemperatur. Våra radiatorer kan användas vid alla tilloppstemperaturer, men de lämpar sig bäst för låga temperaturer. Forskning har visat att lågtemperaturradiatorer värmer upp ett utrymme till optimal rumstemperatur precis lika effektivt som traditionellt dimensionerade radiatorer. Men eftersom energibehovet är mindre för att uppnå och bibehålla rumstemperaturen är de mer kostnadseffektiva. Purmo och Thermopanel lågtemperaturradiatorer bidrar även till att bibehålla en god luftkvalitet och luftfuktighet vilket ger ett ännu behagligare inomhusklimat. Enskilda radiatorer reagerar snabbt och exakt på förändrade temperaturbehov, behov som kan skilja sig från rum till rum. Med sin otroligt effektiva värmeavgivning tillhandahåller våra radiatorer genomgående hög värmekomfortnivå på alla plan i alla byggnadstyper. Det spelar ingen roll vilken uppvärmningskälla som används, de skapar samma behagliga inomhusklimat, oavsett värmekällans ålder, modell eller typ. Reagerar snabbt och exakt på ändrade värmebehov. Kan användas med alla värmekällor. Idealt sätt att uppnå optimal inomhuskomfort. Purmo Kos typ 21

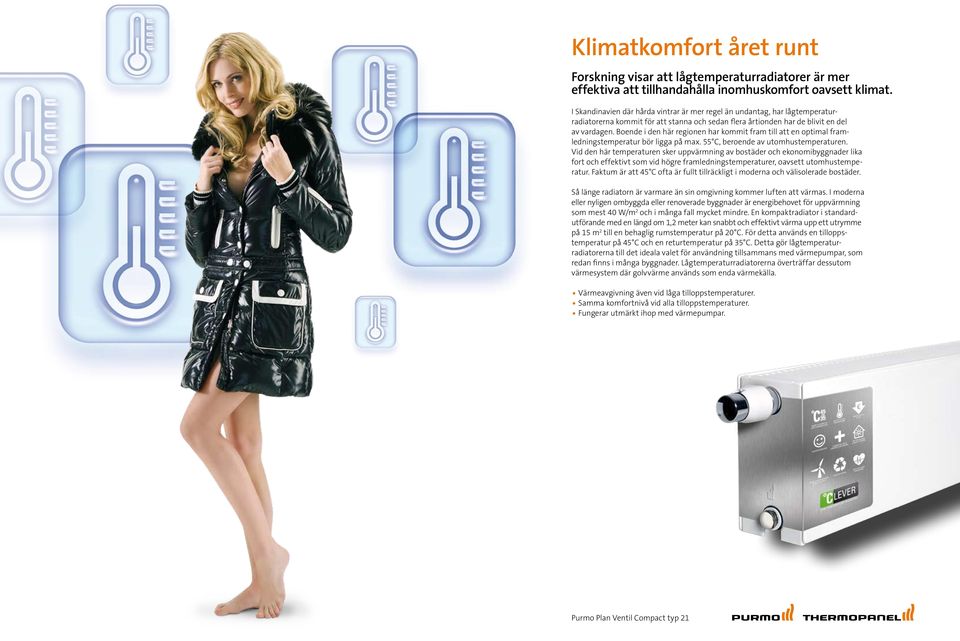

4 Klimatkomfort året runt Forskning visar att lågtemperaturradiatorer är mer effektiva att tillhandahålla inomhuskomfort oavsett klimat. I Skandinavien där hårda vintrar är mer regel än undantag, har lågtemperaturradiatorerna kommit för att stanna och sedan flera årtionden har de blivit en del av vardagen. Boende i den här regionen har kommit fram till att en optimal framledningstemperatur bör ligga på max. 55 C, beroende av utomhustemperaturen. Vid den här temperaturen sker uppvärmning av bostäder och ekonomibyggnader lika fort och effektivt som vid högre framledningstemperaturer, oavsett utomhustemperatur. Faktum är att 45 C ofta är fullt tillräckligt i moderna och välisolerade bostäder. Så länge radiatorn är varmare än sin omgivning kommer luften att värmas. I moderna eller nyligen ombyggda eller renoverade byggnader är energibehovet för uppvärmning som mest 40 W/m 2 och i många fall mycket mindre. En kompaktradiator i standardutförande med en längd om 1,2 meter kan snabbt och effektivt värma upp ett utrymme på 15 m 2 till en behaglig rumstemperatur på 20 C. För detta används en tilloppstemperatur på 45 C och en returtemperatur på 35 C. Detta gör lågtemperaturradiatorerna till det ideala valet för användning tillsammans med värmepumpar, som redan finns i många byggnader. Lågtemperaturradiatorerna överträffar dessutom värmesystem där golvvärme används som enda värmekälla. Värmeavgivning även vid låga tilloppstemperaturer. Samma komfortnivå vid alla tilloppstemperaturer. Fungerar utmärkt ihop med värmepumpar. Purmo Plan Ventil Compact typ 21

5 Mindre energibehov, lägre kostnad Aldrig förr har det varit så viktigt att ta till vara energin, i synnerhet av miljö- och kostnadsskäl. Lågtempererade radiatorsystem behöver mindre energi för att prestera effektivt. En modern familjebostad eller kontorsbyggnad kan med lätthet värmas upp till 20 C med tilloppstemperaturen på max. 45 C. Ett traditionellt värmesystem använder tilloppstemperaturer på upp till 70 C för att uppnå samma rumstemperatur, men det sker till en betydligt högre kostnad eftersom de förbrukar mer energi för att uppnå exakt samma resultat. Det enda radiatorer behöver för att prestera är varmt cirkulerande vatten Purmo eller Thermopanel lågtempererat radiatorsystem kan nyttja vilken värmekälla som helst, inklusive förnybara energikällor så som sol-, vind- och vattenkraft. En annan fördel med Purmo lågtemperaturradiatorer är att de reagerar omgående på det värmebehov som termostaten begär. Även under exceptionellt kalla dagar är uppvärmningstiden snabb tack vare kombination av strålnings- och konvektionsvärme. Förutom detta är de enkla och relativt billiga att installera och de kräver nästan inget underhåll. Energi- och kostnadseffektiva. Kan användas med alla typer av energikällor. Purmo Faro typ 21

6 Förbättrad personlig komfort Vi förknippar värme med livsnödvändigheter som skydd och trygghet. Värme kan även vara en källa till njutning, som den strålningsvärme vi förknippar med en solig sommardag. Samma förnimmelse av strålningsvärme upplevs i värmen från en radiator. När man stänger ytterdörren om sig en kall vinterdag kommer den välkomnande stugvärmen att få kroppen att reagera med välbehag. Purmo och Thermopanel radiatorer reagerar omgående på ändringar i temperaturbehovet och tillhandahåller en jämn värmebalans i hela rummet, så att inget drag uppstår eller vissa områden i rummet upplevs som kallare eller varmare. Det innebär att kroppens temperaturreceptorer hålls på en oförändrad nivå, vilket får oss att uppleva en kontinuerligt hög värmekomfort. En annan fördel med Purmo och Thermopanel lågtemperaturradiatorer är deras förmåga att tillhandahålla en jämn temperaturnivå i det vertikala planet med nästan samma temperatur i golv- och huvudhöjd, vilket bidrar till att ytterligare höja känslan av välbehag. Dessutom är deras tilltalande utseende ett välkommet estetiskt inslag i alla slags rum där de bidrar till en visuellt positiv värmekänsla. Hög värmeöverföring. Lika effektiv vid låga tilloppstemperaturer. Tilltalande utseende bidrar till en varm upplevelse i alla slags rum. Thermopanel V4 typ 21

7 Lätt att kombinera med golvvärme Forskning har visat att golvvärme som enda uppvärmning inte kan tillgodose en behaglig värme på ett energieffektivt sätt. Men om golvvärmen däremot kombineras med Purmo eller Thermopanel lågtemperaturradiatorer, utnyttjas golvvärmen på ett mer effektivt sätt. Golvvärme är ett populärt uppvärmningssätt. Ett golvvärmesystem är emellertid trögt och reagerar långsamt, med vissa värmeförluster till marken. Dessutom kan golvvärmen orsaka temperaturskiktning olika temperatur vid olika nivåer i rummet. I lågenergibyggnader kan golvvärme användas med vattensystemtemperaturer på 45/35/20. Ett föga känt faktum är att samma vattensystemtemperaturer som används för golvvärme kan användas effektivt för radiatorer. Genom att kombinera de två systemen är det möjligt att ha olika rumstemperaturer och kalla zoner elimineras. Detta gäller i synnerhet för lågenergibyggnader. Det tar ett golvvärmesystem upp till 27 minuter att värma upp ett betonggolv i en torr konstruktion och mer än 2 timmar för att kyla ned det. I kontrast till detta tar det 5 minuter för en panelradiator att värmas upp och 30 minuter för att kylas ned. I ett kombinerat system kan radiatorerna hantera de temperaturvariationer som förknippas med golvvärmen. En del av golvvärmens attraktionskraft är känslan av barfotalyx att kunna gå runt med varma fötter utan strumpor. Beroende på typ av golvmaterial, är en behaglig barfotatemperatur någonstans mellan 19 C och 27 C. Medan den optimala lufttemperaturen ligger runt 20 C. Det innebär att dina fötter kommer att ha det behagligt medan resten av din kropp kommer att uppleva motsatsen, d.v.s. att det är för varmt. Genom att kombinera de två systemen är det möjligt att ha olika rumstemperaturer och kalla zoner elimineras. Detta gäller i synne rhet för lågenergibyggnader. Perfekt kombination av konvektions- och strålningsvärme från 2 värmekällor. Lätt att kombinera med golvvärme. Optimal komfort från huvud till fot. Thermopanel V4 Ramo typ 21

8 Fullständig kontroll över inomhusklimatet Purmo och Thermopanel lågtemperaturradiatorer har allt du behöver för att säkerställa ett optimalt inomhusklimat: snabb reaktion, jämnt fördelad temperatur och effektiv luftcirkulation. Ett behagligt inomhusklimat är beroende av effektiv uppvärmning. Radiatorer reagerar mycket snabbt på det värmebehov som termostaten begär och sprider sedan värmen snabbt, tyst och jämnt. På kort tid är temperaturen på en konstant nivå i hela rummet, från golv till tak. För att få ut det mesta av våra lågtemperaturradiatorer är den bästa placeringen under ett fönster. Den varma luften från radiatorn stiger och driver bort den kallare luften från fönstrets yta, värmer upp rummet snabbt och jämnt. En annan fördel med lågtemperaturradiatorer är förmågan att reglera dem individuellt. Med Purmo och Thermopanel radiatorer kan du bibehålla olika temperatur i olika rum eller vid olika tidpunkter för skiftande värmebehov. Detta bidrar bara till den flexibilitet och precision som det breda utbudet av stilrena radiatorer erbjuder. Snabb reaktionstid. Jämnt fördelad temperatur utan skiktning av värmen. Inget oönskat luftflöde. Purmo Compact typ 21

9 Effektiva oavsett energikälla Radiatorer kan användas med praktiskt taget alla typer av energikällor, traditionella och förnybara. Resultatet är det samma behaglig värme. Purmo och Thermopanel radiatorer kan användas med alla energikällor, från sol- och vind- till vattenkraft, vilket ger en lätt omställbar och framtidssäkrad uppvärmning. Om du nyinstallerar eller uppdaterar ett värmesystem och byter energikälla, behöver du inte bekymra dig över radiatorerna. Det enda som behöver bytas ut eller ställas om är pannan. För de som renoverar bostäder eller kontor, är en radiatorinstallation ett lätt, snabbt och kostnadseffektivt val. Det innebär att tilloppstemperaturen kan sänkas, vilket både sparar energi och ger en snabb återbetalning av investeringen. Den allmänna inställningen till energikällor kommer att förändras med att de stora energitillgångarna tar slut och nya alternativ utvecklas. Men vårt behov av värme kommer alltid att bestå, och våra radiatorer kan tillgodose det oavsett var energin kommer från. Lämpliga för både traditionella och förnybara energikällor. Energieffektiva och miljövänliga. Thermopanel V4 Ramo typ 21

10 100% komfort, 100% återvinningsbara Våra lågtemperaturradiatorer garanterar årtionden av behaglig och effektiv uppvärmning. När de når slutet av sin livslängd kan varenda komponent tas tillvara och återvinnas. Purmo och Thermopanel radiatorer är konstruerade att tillhandahålla en lång effektiv, komfortabel livslängd, helt i linje med ISO standarden som säkerställer en miljöriktig tillverkning. De är även miljövänliga eftersom det inte är mycket från en radiator som går till spillo då den nått slutet av sin livslängd och ska återvinnas. Efter en lång och trogen tjänst kan alla komponenter återvinnas och då utgör stålet i radiatorn en värdefull resurs. Det återvunna stålet får nytt liv igen då det används för att tillverka nya produkter. Det är vad vi kallar smart tänkande. Lång livslängd. Alla metaller kan återvinnas till 100%. Purmo Vertical typ 21

11 Trygghet och komfort i ett hälsosamt inomhusklimat En varm och behaglig luftcirkulation är bara en aspekt av våra lågtemperaturradiatorer. Den optimala kombinationen av konvektions- och strålningsvärme ger en konstant och jämnt fördelad cirkulation med varm luft, i alla typer av rum. Det innebär att inget obehagligt drag eller kalla områden uppstår. Purmo och Thermopanel lågtemperaturradiatorer har ytterligare ett antal fördelar jämfört med traditionella uppvärmningssystem. I alla hem finns det luftburna dammpartiklar. Med lågtemperaturradiatorer kan dessa dammpartiklar inte förbrännas och det uppstår således ingen obehaglig lukt och inga oförbrända ämnen som smutsar ner. Under den kallaste årstiden, när systemet arbetar med full effekt, sjunker luftfuktigheten endast marginellt och förblir nästan identisk som under sommarmånaderna. Vi är övertygade om att komfort ska gå hand i hand med säkerhet. Om du någonsin bränt dig på en radiator vet du att det är något man bör undvika. Tack och lov är våra radiatorer helt säkra då de alltid arbetar med en temperatur som är ofarlig och behaglig att vidröra. Är ofarliga att vidröra. Förhindrar förbränning av dammpartiklar ingen lukt, ingen smuts. Purmo Planora typ 21

12 Omvandling Thermopanel v4 300, 400, 500, 600, 900 mm TP 11, 21, 22, 33 Andra panelradiatorer - omvandlingstabell EN ungefärliga emissioner Tt RUMt Rt ,56 2,45 1,88 1,57 1,36 1,21 1,10 1,01 0,93 0,87 0,82 0,77 0, ,11 2,11 1,69 1,44 1,27 1,14 1,04 0,96 0,89 0,83 0,78 0,74 0, ,50 1,87 1,54 1,33 1,19 1,07 0,98 0,91 0,85 0,80 0,75 0,71 0, ,13 1,68 1,42 1,24 1,11 1,01 0,93 0,87 0,81 0,76 0,72 0,68 0, ,76 1,46 1,26 1,13 1,02 0,93 0,87 0,81 0,76 0,72 0,68 0,64 0, ,51 1,29 1,14 1,03 0,94 0,87 0,81 0,76 0,71 0,67 0,64 0,61 0, ,93 2,63 2,00 1,67 1,45 1,29 1,16 1,07 0,99 0,92 0,86 0, ,34 2,26 1,80 1,53 1,34 1,21 1,10 1,01 0,94 0,88 0,82 0, ,67 1,99 1,64 1,41 1,25 1,13 1,04 0,96 0,89 0,84 0,79 0, ,27 1,78 1,50 1,31 1,18 1,07 0,98 0,91 0,85 0,80 0,75 0, ,87 1,54 1,33 1,19 1,07 0,98 0,91 0,85 0,80 0,75 0,71 0, ,60 1,36 1,20 1,08 0,99 0,91 0,85 0,79 0,75 0,70 0,67 0, ,38 2,83 2,15 1,78 1,54 1,37 1,24 1,13 1,05 0,97 0, ,61 2,42 1,93 1,63 1,43 1,28 1,16 1,07 0,99 0,93 0, ,87 2,12 1,75 1,50 1,33 1,20 1,10 1,01 0,94 0,88 0, ,42 1,90 1,60 1,39 1,24 1,13 1,04 0,96 0,90 0,84 0, ,99 1,64 1,41 1,25 1,13 1,04 0,96 0,89 0,84 0,79 0, ,69 1,44 1,27 1,14 1,04 0,96 0,89 0,83 0,78 0,74 0, ,90 3,07 2,32 1,92 1,66 1,47 1,32 1,21 1,12 1, ,92 2,61 2,07 1,75 1,53 1,37 1,24 1,14 1,05 0, ,10 2,28 1,87 1,61 1,42 1,28 1,17 1,08 1,00 0, ,61 2,03 1,70 1,48 1,32 1,20 1,10 1,02 0,95 0, ,12 1,75 1,50 1,33 1,20 1,10 1,01 0,94 0,88 0, ,80 1,53 1,34 1,21 1,10 1,01 0,94 0,88 0,82 0, ,54 3,36 2,52 2,08 1,79 1,58 1,42 1,30 1, ,30 2,84 2,24 1,89 1,64 1,47 1,33 1,22 1, ,38 2,47 2,01 1,73 1,52 1,37 1,25 1,15 1, ,82 2,19 1,83 1,59 1,42 1,28 1,17 1,08 1, ,28 1,87 1,61 1,42 1,28 1,17 1,08 1,00 0, ,93 1,63 1,43 1,28 1,16 1,07 0,99 0,93 0, ,32 3,70 2,76 2,27 1,94 1,71 1,54 1, ,75 3,11 2,44 2,05 1,78 1,58 1,43 1, ,70 2,69 2,19 1,87 1,64 1,47 1,34 1, ,07 2,37 1,98 1,17 1,52 1,37 1,26 1, ,47 2,01 1,73 1,52 1,37 1,25 1,15 1, ,07 1,75 1,53 1,37 1,24 1,14 1,05 0, ,32 4,13 3,06 2,50 2,13 1,87 1, ,32 3,44 2,69 2,24 1,94 1,73 1, ,10 2,96 2,39 2,03 1,78 1,60 1, ,38 2,59 2,15 1,86 1,65 1,48 1, ,69 2,19 1,87 1,64 1,47 1,34 1, ,24 1,89 1,64 1,47 1,33 1,22 1, ,62 4,67 3,43 2,78 2,37 2, ,03 3,87 2,99 2,48 2,15 1, ,60 3,29 2,64 2,24 1,96 1, ,75 2,86 2,36 2,03 1,80 1, ,96 2,39 2,03 1,78 1,60 1, ,44 2,05 1,78 1,58 1,43 1, ,38 5,39 3,92 3,15 2, ,97 4,39 3,37 2,79 2, ,23 3,70 2,96 2,50 2, ,22 3,19 2,63 2,25 1, ,29 2,64 2,24 1,96 1, ,69 2,24 1,94 1,73 1, ,93 6,38 4,58 3, ,26 5,11 3,89 3, ,08 4,25 3,37 2, ,84 3,63 2,96 2, ,70 2,96 2,50 2, ,99 2,48 2,15 1, ,93 7,87 5, ,16 6,14 4, ,28 5,01 3, ,68 4,21 3, ,25 3,37 2, ,37 2,79 2, ,15 10, ,27 7, ,12 6, ,91 5, ,01 3, ,89 3, , , , , , ,62 Exempel: ungefärligt N-värde = 1,30 Tt: tilloppstemperatur ( C) RUMt: rumstemperatur ( C) Rt: returtemperatur ( C) Rummets värmebehov är 600 W. Systemtemperaturerna är 45/35/20 C. Enligt tabellen är koefficienten 3,37. Välj en passande radiator enligt storlek och effektbehov från effekttabellerna på hemsidorna. Effekten är 3,37 x 600 = 2016 W, motsvararande normvärdet 75/65/20 C. Möjliga radiatorer är: C C C C W 2058 W 2144 W 1954 W Thermopanel v4 ramo PURMO compact PURMO planora PURMO KOS PURMO faro PURMO PLAN VENTIL COMPACT PURMO vertical 300, 400, 500, 600 mm 300, 400, 450, 500, 600, 900 mm 300, 400, 500, 600, 900 mm 400, 600, 750, 900 mm 400, 600, 750, 900 mm 200 mm 1800, 1950, 2100 mm mm mm mm mm mm 300, 450, 600, 750 mm TPR 11, 21, 22, 33 C 11, 21, 22, 33 PCV 11, 21, 22, 33 KOH 21, 22 FAH 21, 22 FCV 21, 22, 33, 44 VR 20, 21, 22 Andra Andra Andra Andra RAL och metallic-färger Andra RAL och metallic-färger Andra RAL och metallic-färger Andra
