1 för MPPT 165 Duo Digital MPPT 250 Duo Digital MPPT 350 Duo Digital V Kornettgatan 137, Karlstad, +46 (0) fragor@solexperten.se,

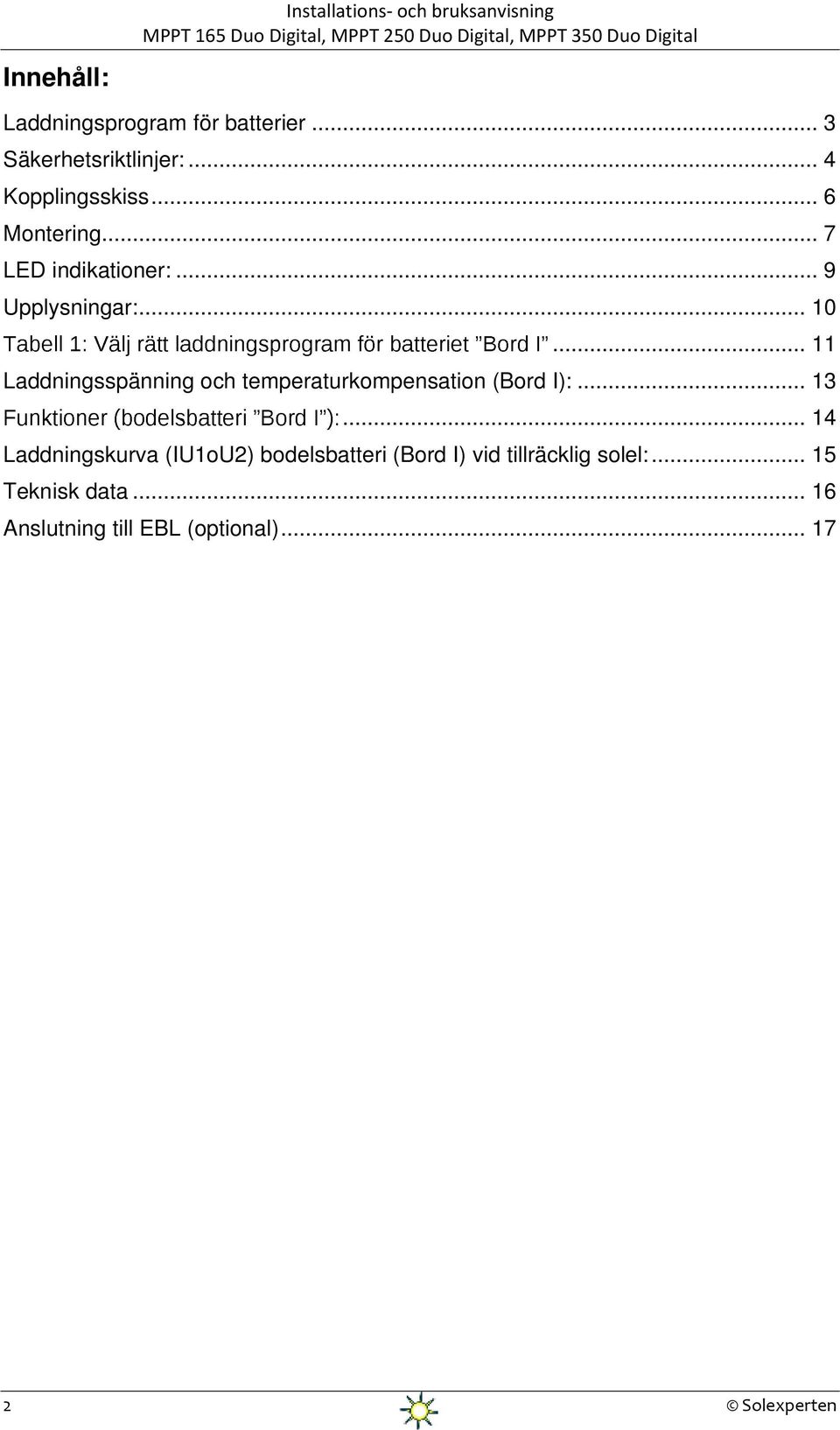

2 Innehåll: Installations- och bruksanvisning Laddningsprogram för batterier... 3 Säkerhetsriktlinjer:... 4 Kopplingsskiss... 6 Montering... 7 LED indikationer:... 9 Upplysningar: Laddningsspänning och temperaturkompensation (Bord I): Laddningskurva (IU1oU2) bodelsbatteri (Bord I) vid tillräcklig solel: Teknisk data Anslutning till EBL (optional) Solexperten

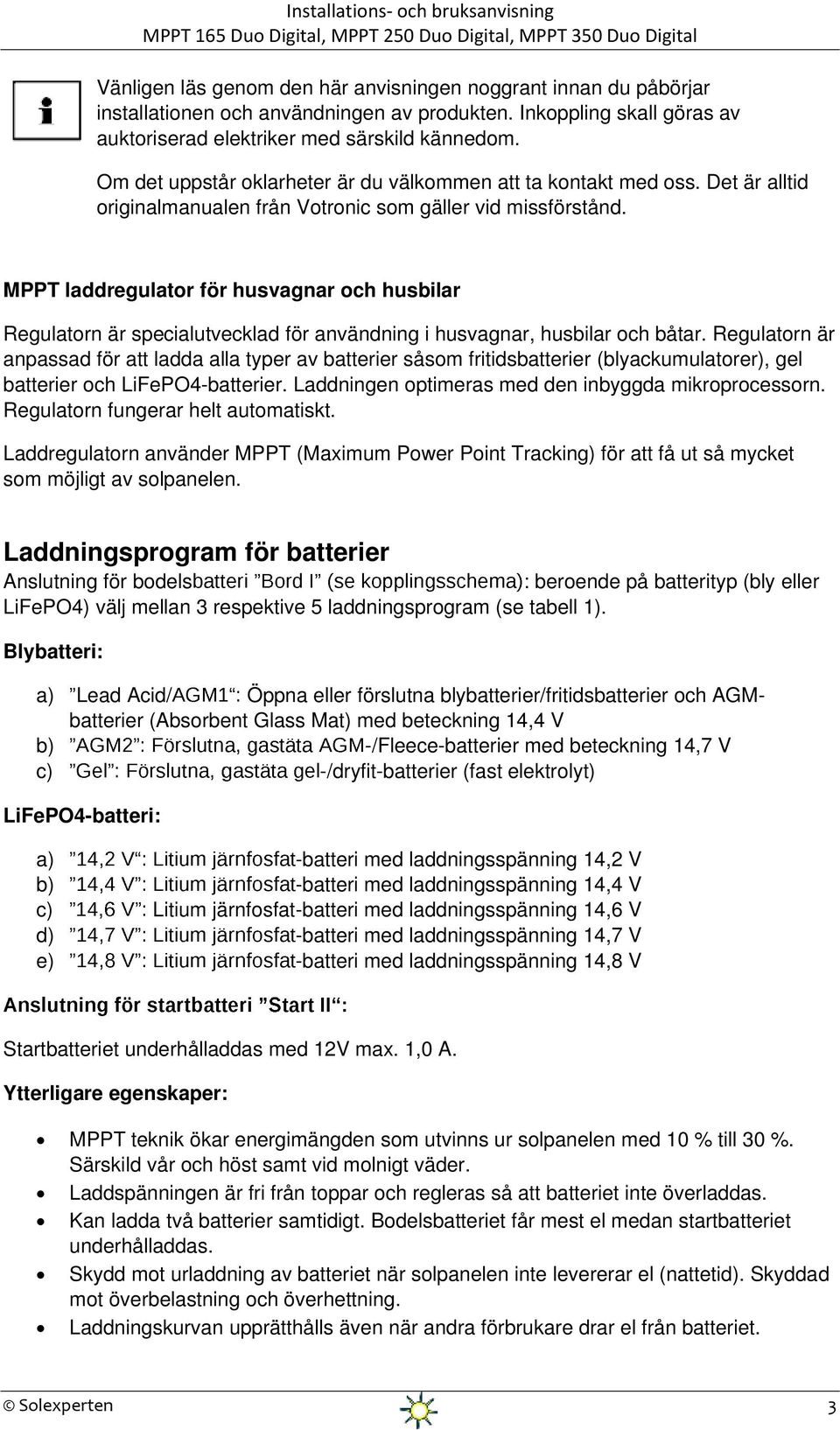

3 Vänligen läs genom den här anvisningen noggrant innan du påbörjar installationen och användningen av produkten. Inkoppling skall göras av auktoriserad elektriker med särskild kännedom. Om det uppstår oklarheter är du välkommen att ta kontakt med oss. Det är alltid originalmanualen från Votronic som gäller vid missförstånd. MPPT laddregulator för husvagnar och husbilar Regulatorn är specialutvecklad för användning i husvagnar, husbilar och båtar. Regulatorn är anpassad för att ladda alla typer av batterier såsom fritidsbatterier (blyackumulatorer), gel batterier och LiFePO4-batterier. Laddningen optimeras med den inbyggda mikroprocessorn. Regulatorn fungerar helt automatiskt. Laddregulatorn använder MPPT (Maximum Power Point Tracking) för att få ut så mycket som möjligt av solpanelen. Laddningsprogram för batterier Anslutning för bodels : beroende på batterityp (bly eller LiFePO4) välj mellan 3 respektive 5 laddningsprogram (se tabell 1). Blybatteri: a) Lead Acid/ Öppna eller förslutna blybatterier/fritidsbatterier och AGMbatterier (Absorbent Glass Mat) med beteckning 14,4 V b) -/Fleece-batterier med beteckning 14,7 V c) -/dryfit-batterier (fast elektrolyt) LiFePO4-batteri: a) -batteri med laddningsspänning 14,2 V b) -batteri med laddningsspänning 14,4 V c) Litium järnfosfat-batteri med laddningsspänning 14,6 V d) -batteri med laddningsspänning 14,7 V e) -batteri med laddningsspänning 14,8 V Startbatteriet underhålladdas med 12V max. 1,0 A. Ytterligare egenskaper: MPPT teknik ökar energimängden som utvinns ur solpanelen med 10 % till 30 %. Särskild vår och höst samt vid molnigt väder. Laddspänningen är fri från toppar och regleras så att batteriet inte överladdas. Kan ladda två batterier samtidigt. Bodelsbatteriet får mest el medan startbatteriet underhålladdas. Skydd mot urladdning av batteriet när solpanelen inte levererar el (nattetid). Skyddad mot överbelastning och överhettning. Laddningskurvan upprätthålls även när andra förbrukare drar el från batteriet. Solexperten 3

4 -laddningskurva. Definierad laddningsspänningshöjning (U1) förhindrar skadlig syraskiktning därefter automatisk underhållsladdning (U2). Inbyggt filter: Problemfri användning av andra laddningsregulatorer (vind, elverk, generator m.m.). Möjlighet att använda temperatursensor. Leder till bättre laddning av batteriet vid låga temperaturer och förhindrar onödig gasning vid höga temperaturer. Rekommenderas om batteriet utsätts för stora temperatursvängningar. Utjämning för spänningsfall i kablar. Mätutgång till EBL (elektronikcentral). Möjliggör att se solelsproduktion på befintlig skärm. AES-utgång (Automatic Energy Selector) (enbart MPPT 250 Duo Digital och MPPT 350 Duo Digital). När solpanelen levererar mer energi än vad som får plats i batterierna leds överskottet till ELEKTROLUX-/DOMENIC-kylskåp som har funktion för AES. LCD-skärm som tillbehör: Visar batterispänning, laddningsström, laddningseffekt, laddad energimängd (V, A, W, Ah, Wh). Kontrollera regelbundet vätskan i öppna batterier! Ladda omedelbart upp tomma batterier med t.ex. en 230V batteriladdare eller solpanelen! Lagra endast batterier då de är fulladdade. Underhållsladda dem regelbundet! Säkerhetsriktlinjer: Laddregulator får enbart användas: 1. För att ladda bly-, gel-, bly-syra-, AGM- eller LiFePO4-batterier med nämnd spänning och fast installation. LiFePO4-batterier måste ha en integrerad BMS (Battery Management System)! 2. För solpaneler som inte överskrider respektive laddregulatorns nämnda effekt. 3. Tillsammans med nämnd kabelarea för solpanel och laddregulator. 4. Tillsammans med säkringar i nämnd storlek och i närheten av batteriet. 5. I tekniskt felfri författning. 6. Där det finns bra ventilation och där den är skyddad från regn, fukt, damm, aggressiva batterigaser samt kondenserande luftfuktighet. Använd laddregulatorn inte där det finns risk för gas eller dammexplosion. Skydda alla kablar från yttre påverkan och fäst dem ordentligt. Kabel från solpanelen ska ledas underifrån till laddregulatorn för att minimera risken för fuktskador. Använd aldrig 12 V (24V)-kabel tillsammans med 230 V kablar. Separera med kabelkanal! Kontrollera alla kablar regelbundet mot isoleringsfel, skador och skadad infästning. Reparera fel omgående. Koppla loss laddregulatorn när du arbetar på det elektriska systemet. 4 Solexperten

5 Är beskrivningen otydlig eller känner du dig osäker, kontakta en auktoriserad elektriker. Du som köpare/användare är skyldig att följa gällande föreskrifter. Laddregulatorn innehåller inga delar, förutom säkringen, som kan bytas av användaren. Vid byte av säkringen, använd rätt storlek och fabrikat. Låt inte barn komma åt laddregulatorn och batteriet. Följ säkerhetsinstruktionerna från batteritillverkaren. Installera laddregulatorn och solpanelen med bra möjlighet till ventilation. Följ solpanelstillverkarens föreskrifter. Om du inte följer de här säkerhetsanvisningarna finns risk för person- och materialskador. Inga garantier gäller vid användning av laddregulatorn utanför dess användningsområde, utanför de tekniska specifikationerna, vid felaktig användning, vattenläcka eller manipulation från obehöriga. För skada som uppstår på grund av ovanstående ansvarar vi ej. Vi ansvarar inte för arbete som andra utför om inte detta i förväg har godkänts av oss. Solexperten 5

6 Kopplingsskiss Installations- och bruksanvisning OBS: Det här schemat visar laddregulatorn med all befintligt tillbehör. För rätt funktion skall minst solpanelen och bodelsbatteriet (Bord I) anslutas. Placera säkringen så nära batteriet som möjligt. 6 Solexperten

7 Kabelarea MPPT 165 Duo Digital MPPT 250 Duo Digital MPPT 350 Duo Digital +/- solpanel kabel, längd efter behov 2,5 4 mm mm mm 2 +/- bodelsbatteri, längd max. 2m 2,5 4 mm mm mm 2 Säkring, i närheten av batteriet 15 A 20 A 30 A Skiljerelä: För att sammankoppla start- och bodelsbatteri används oftast ett skiljerelä (inte inritat). Detta kan självklart sitta kvar och påverkas inte. Montering Fäst laddregulatorn på platt och hårt yta i närheten av bodelsbatteriet, där den är skyddad från fukt. Vi rekommenderar en horisontell montering där kablar fästs underifrån. Den här typen av montering förbättrar kylningen och säkerställer att vatten som eventuellt läcker in inte kan rinna längs kablarna till laddregulatorn. Laddregulatorn har en hög verkningsgrad. Ändå produceras värme som måste ledas bort effektivt. Därför är det viktigt att ventilationsöppningar inte täcks över och att minst 10 cm avstånd finns. Inkoppling (se kopplingsskiss): Ha koll på plus- och minussidan från solpanelen och batteriet! Beakta kabelarea och längd! 1. Anslut först laddregulatorn till batteriet. Placera säkringen så nära batteriet som möjligt. 2. Skydda solpanelen från direkt solljus (täck över) och koppla sedan till laddregulatorn. 1.) Koppla laddregulatorn till bodelsbatteriet. Beakta att du inte förväxlar plus och minus. Beakta kabelarea och längd (se kopplingsskiss). Använd laddregulatorn inte utan bodelsbatteri. Om säkringen löses ut, byt den mot en säkring av samma storlek och modell. Laddregulator får kopplas till bodelsbatteriet som består av flera parallellkopplade batterier. 2.) Solpanel (måste kopplas in): Täck över solpanelen innan du kopplar in den. Använd rätt kabelarea och längd (se kopplingsskiss). Använder du flera liknande solpaneler, ska de parallellkopplas (se kopplingsskiss). Solexperten 7

8 3.) Laddregulatorn är utrustad med en separat laddningsanslutning för startbatteriet. Använd rätt kabelarea och längd (se kopplingsskiss). Startbatteriet laddas med lite ström för att maximalt med energi ska hamna i bodelsbatteriet. Fördelen är dock att även om husbilen/husvagnen/båten står still en längre tid, finns det tillräckligt med energi i startbatteriet för att motorn startar (om solpanelen inte är övertäckt/skuggad). 4.) LCD-soldator S (behöver inte kopplas in): Finns som tillbehör. Använd det 6 poliga kontaktdonet för enkel inkoppling. Visar: batterispänning, laddningsström, laddningseffekt, lagrad energi (V, A, W, Ah, Wh). 5.) EBL-anslutning (behöver inte kopplas in): Använd särskild framtagen kabel (ingår i vissa paket). Laddregulatorn levererar en signal för att EBL:n ska kunna visa hur mycket solenergi 6.) AES (Automatic Energy Selector), enbart MPPT 250 Duo Digital och MPPT 350 Duo Digital (behöver inte kopplas in): Företaget DOMENIC/ELKTROLUX har kylskåp med automatiskt energival i sitt program (230 V AC, 12 V DC eller gas). Särskilt sommartid när solen levererar mycket energi kan batteriet ofta vara fulladdat. För att inte slösa bort energin kan laddregulatorn använda AES-signalen för att meddela förbrukarna att det finns energi över. Förbrukarna kan då använda solenergi istället för gas. Anslutning för kylskåp: Kabel (0,5 kylskåpet anslutning T10. 1,5 mm 2 ) frå Funktion: När laddregulatorn känner av att det finns överflöd av solene lyser) skickas en signal till kylskåpet så att den kan byta till 12 V istället för gas. Kylskåpet stannar i 12 V-läge minst 30 minuter för att förhindra ett allt för frekvent byte mellan gas och 12 V användning. Användning rekommenderas om solpanelen har 150 W eller mer. Alternativ: att förbrukarna kommer då vara igång minst 30 minuter. å r av max 200 ma. Om den överbelastas bryts signalen och den måste först kylas av innan den slår på igen. 8 Solexperten

9 7.) Temperatursensor (behöver inte kopplas in): Temperatursensor finns som extra tillbehör. Med temperatursensorn kan laddregulatorn anpassa laddningsspänningen till batteriets temperatur (temperaturkompensation). på minus- eller plus-polen av batteriet. Som alternativ kan sensorn även fästas mitt på en av batteriets sidor. Sensorn får inte påverkas av andra värmekällor (motor, avgasrör, värme m.m.). Anslutning: Koppla sensorn med en tvåpolig kabel (area 0,5 laddregulatorn (se kopplingsskiss). Polaritet spelar ingen roll. 1,5 mm 2 ) till Säkerhetsmodus: Om temperaturen sjunker under -30 C (blybatteri) respektive -20 C (LiFePO4-batteri) eller stiger över 50 C begränsas laddningsspänningen för att skydda ar). Laddregulatorn känner av om sensorn inte är inkopplad eller om den levererar felaktiga värden. Då används standard laddningskurvor för 20/25 C. LED indikationer: MPPT 250 Duo Digital och MPPT 350 Duo Digital, grön): Lyser: Tillräckligt med energi från solpanelen finns för att koppla in extra förbrukare. Släkt: Lyser: Batteri 100 % laddat, U2 genomförd. Glimmer: Batteri laddas, U1 genomförs. Släkt: Batteri laddas, I1 genomförs. Lyser: Batteri nästan laddat, U1 genomförs. enbart MPPT 165 Duo Digital, grön): Lyser: Visar genom olika ljusstyrka hur mycket energi som laddas i batteriet. Släkt: Inte tillräckligt med solenergi. Blinkar: Säkerhetsmodus. Batteritemperatur < -30/-20 C eller >50 C. Laddningen fortsätts när temperaturen har sjunkit 2 C Överspänning vid batteriet. Solexperten 9

10 Lyser: Laddregulatorn fungerar felfri. Blinkar kort: Laddregulatorn är i stand-by läge (nattetid). MPP 250 Duo Digital och MPPT 350 Duo Digital, grön): Lyser: Visar genom olika ljusstyrka hur mycket energi som laddas i batteriet. Blinkar: Säkerhetsmodus. Batteritemperatur < -30/-20 C eller >50 C. Laddningen fortsätts när temperaturen har sjunkit 2 C Överspänning vid batteriet. Blinkar kort: Laddregulatorn är i stand-by läge (nattetid). Lyser: Batterispänning (Bord I) för låg. Ladda batteriet snabbast möjligt. Alla LED blinkar: Välj rätt laddningsprogram enligt tabell I. Laddregulatorn är avstängd av säkerhetskäl. Upplysningar: Förlänga livslängden på batterierna Djupurladdade batterier bör laddas snabbast möjligt för att förhindra sulfatering. Lagra dina batterier enbart fulladdade. Kolla regelbundet laddningsnivån och ladda på nytt om så behövs. Förvara batterierna svalt och torrt. Välj placeringen därefter. Levererar solpanelen för lite energi för att ladda batteriet helt, bör batteriet laddas med annan laddningsutrustning med jämna mellanrum. Överspänningsskydd: Laddregulatorn skyddar sig mot för hög batterispänning respektive stänger av sig om annan utrustning levererar för hög spänning. Gränsen beror på batterityp: 15,0 16,0 V. Överspänningsbegränsning: För att sydda sensibla förbrukare är laddningsspänning begränsad till 15,0 V. Överlastning/Överhettningsskydd för laddregulatorn: Laddregulatorn stänger av sig om den blir överbelastad. Blir den för varm minskar laddningseffekten allt efter som. Spänningsmätning: Mät spänningen vid batteriet för att kompensera för spänningsfall i kablarna. 10 Solexperten

11 Tabell 1: Välj rätt laddningsprogram för Det är viktigt att välja rätt laddningsprogram innan batteriet och laddregulatorn kopplas ihop för att undvika att batteriet blir skadat. Använd enbart litium-järnfosfat-batterier med integrerad BMS (Battery Management System)! Ställ in rätt batterityp och laddningsprogram med hjälp av en liten skruvmejsel. Välj först mellan bly- eller litium-järnfosfat-batteri (plint 1) och sedan rätt laddningsprogram med plint 2, 3 och 4 enligt tabell nedan. Pl ner Blybatteri Laddningsprogram för blybatterier: Om inte batteritillverkaren levererar andra värden, kan du med hjälp av följande beskrivning (U1- och U2-spänning, temperatur m.m.) hitta rätt laddningsprogram för ditt batteri. Observera: Alla laddningsprogram är anpassade för att ladda parallellkopplade batteribanker och tar hänsyn till förbrukare som använder energi direkt ur batteriet. ningsprogam för gel-/dryfit-batterier Anpassat till förslutna, gastäta gel-batterier med fast elektrolyt. Dessa kräver vanligtvis högre laddningsspänningar och längre U1 laddningsfas. Exempel på batterier: EXIDE, Sonnenschein dryfit-start, dryfit-sport-line, DETA Gel- Batterie Funline, Bosch AS Gel-Batterien Va/Z. Aven lämpligt för batterier med runda celler om inte tillverkaren säger något annat. Till exempel EXIDE MASSIMA (DC). Gel-karakteristik IU1oU2 U1 Huvudladdning U2 Underhållsladdning Säkerhet vid under-/övertemperatur 14,30 V 13,80 V 12,75 V -30 C/+50 C Lead Acid/AGM1 med flytande elektrolyt och AGM med märkning 14,4 V. Erbjuder korta laddningstider och bra omblandning av elektrolyten. Även lämpade för nyare batteriutvecklingar (antimonreducerad, silver, calcium m.m.) med låg eller väldigt låg vattenförbrukning och AGM batterier med märkning 14,4 V. Syra/AGM-karakteristik IU1oU2 U1 Huvudladdning U2 Underhållsladdning Säkerhet vid under-/övertemperatur 14,40 V 13,45 V 12,80 V -30 C/+50 C Tid: 3 5 timmar Tid: 1,5 6 timmar Absorbent Glass Mat) och fleece-batterier som behöver en högre laddningsspänning. OBS: Titta i databladet för batteriet vilken laddningsspänning det behöver. För hög laddningsspänning leder till förlust av elektrolyt och därmed förkortad livslängd på batteriet! Vissa tillverkare av AGM-/fleece-batterier kräver en laddningsspänning på 14,4 V. Använd då laddnings AGM/Fleece-karakteristik IU1oU2 U1 Huvudladdning U2 Underhållsladdning Säkerhet vid under-/övertemperatur 14,70 V(!) 13,50 V 12,75 V -30 C/+50 C Används inte. Alla LED-lampor blinkar och batterianslutningen hos laddregulatorn stängs av. Tid: 1,5 5 timmar Solexperten 11

12 upp LiFePO4- batteri Plint-funktioner: Installations- och bruksanvisning Laddningsprogram för LiFePO4-batterier. Med hjälp av följande tabell kan du hitta laddningsprogram för ditt LiFePO4- batteri. Kolla i batteriets datablad för att hitta rätt. OBS: Använd enbart LiFePO4-batterier med integrerad BMS (Battery Management System)! Observera: Alla laddningsprogram är anpassade för att ladda parallellkopplade batteribanker och tar hänsyn till förbrukare som använder energi direkt ur batteriet. ningsprogram för litium-järnfosfat-batteri med laddningsspänning 14,2 V. OBS: Använd enbart LiFePO4-batterier med integrerat BMS! LiFePO4-karakteristik IU1oU2 U1 Huvudladdning U2 Underhållsladdning Säkerhet vid under-/övertemperatur 14,20 V 13,50 V 13,00 V -20 C/+50 C ningsprogram för litium-järnfosfat-batteri med laddningsspänning 14,4 V. OBS: Använd enbart LiFePO4-batterier med integrerat BMS! LiFePO4-karakteristik IU1oU2 U1 Huvudladdning U2 Underhållsladdning Säkerhet vid under-/övertemperatur 14,40 V 13,55 V 13,00 V -20 C/+50 C ningsprogram för litium-järnfosfat-batteri med laddningsspänning 14,6 V. OBS: Använd enbart LiFePO4-batterier med integrerat BMS! LiFePO4-karakteristik IU1oU2 U1 Huvudladdning U2 Underhållsladdning Säkerhet vid under-/övertemperatur 14,60 V 13,60 V 13,00 V -20 C/+50 C ningsprogram för litium-järnfosfat-batteri med laddningsspänning 14,7 V. OBS: Använd enbart LiFePO4-batterier med integrerat BMS! LiFePO4-karakteristik IU1oU2 U1 Huvudladdning U2 Underhållsladdning Säkerhet vid under-/övertemperatur 14,70 V 13,70 V 13,00 V -20 C/+50 C ningsprogram för litium-järnfosfat-batteri med laddningsspänning 14,8 V. OBS: Använd enbart LiFePO4-batterier med integrerat BMS! LiFePO4-karakteristik IU1oU2 U1 Huvudladdning U2 Underhållsladdning Säkerhet vid under-/övertemperatur 14,80 V 13,70 V 13,00 V -20 C/+50 C Tid: 0,5 3 timmar Tid: 0,5 3 timmar Tid: 0,5 3 timmar Tid: 0,5 3 timmar Tid: 0,5 3 timmar Plint 1: Välj mellan bly- eller LiFePO4-batteri. Pint 2, 3 och 4: Välj laddningsprogram för bly (plint 1 ner) och litium-järnfosfat (pint 1 upp) Beskrivning av laddningsprogrammen finns i tabell 1. Vit plint Fler inställningar på laddregulatorn behöver inte genomföras. 12 Solexperten

13 Laddningsspänning och temperaturkompensation (Bord I): Blybatterier: Laddnings Lead Acid/AGM1 Laddnings AGM2 Laddningsprog GEL TS = vid användning av temperatursensorn LiFePO4-batterier: Vilken laddningsspänning som gäller för U1 och U2 för LiFePO4-batterier står i tabell 1. (exempel för LiFePO4 14,6 V karakteristik) Solexperten 13

14 Om det inte finns tillräckligt med solenergi (nattetid) visas den korrekta funktionen av laddregulatorn genom korta blinkningar av LED MPP laddas snabbast möjligt. Stäng av förbrukare! MPPT 250 Duo Digital och MPPT 350 Duo Digital solenergi än det går att ladda i batteriet. MPP samtidigt hur mycket el som produceras genom att lysa starkara eller svagare. 1. Maximalt med ström (I-fas) leds till batteriet. All solel används för att ladda batteriet så fort som möjligt. I-fasen laddar batteriet till ungefär 75 till 80 %. 2. Nu börjar U1-fasen. Batterispänningen hålls konstant på en hög nivå. lyser. Laddregulatorn övervakar laddningstiden, laddningsspänningen och laddningsströmmen och övergår automatiskt till U2-fasen = underhållsladdning. Om batteriet redan är fulladdat kortas hela programmet ner. 3. I U2-fasen underhållsladdas batteriet 4. Nästan all solel kan nu användas av förbrukaren. Om batteriet har belastats en längre tid övergår laddregulatorn automatiskt till I-fasen respektive U2-fasen. Om temperatursensorn används förskjuts spänningsvärdena vid kallt batteri lätt uppåt respektive neråt vid varmt batteri. Anslutning för startbatteri (Start II) levererar lite el till startbatteriet för att säkerställa att motorn går att starta även om den har stått avställd en längre tid. 14 Solexperten

15 Laddningskurva (IU1oU2) bodelsbatteri (Bord I) vid tillräcklig solel: 1. Förladdning för djupurladdade batterier (I-fas). 2. Huvudladdning konstant, maximal laddningsström (I-fas). 3. Huvud-/fulladdning konstant laddningsspänning (U1-fas). 4. Underhållsladdning konstant laddningsspänning (U2-fas). Solexperten 15

16 Teknisk data Tekniska data: MPPT 165 Duo Digital MPPT 250 Duo Digital MPPT 350 Duo Digital Solpanel effekt (rekommendera max.): Wp Wp Wp Solpanel ström: 0 10,0 A 0 15,0 A 0 21,0 A Solpanel spänning (Voc): max. 50 V max. 50 V max. 50 V Batterispänning Bord I + Start II: 12 V 12 V 12 V Laddström: 0 12,0 A 0 18,0 A 0 25,5 A Standby elförbrukning max.: 4 ma 4 ma 4 ma Anslutning batteri I (Bord I) Ladd-/buffert-/belastningsström: 0 12,0 A 0 18,0 A 0 25,5 A Ström vid djupurladdat batteri (max.): 6,0 A (<8V) 9,0 A (<8V) 12,7 A (<8V) Återställningsspänning (30 sec) 12,7 V 12,7 V 12,7 V Laddningsprogram Laddningsspänningsbegränsning (max.): 15,0 V 15,0 V 15,0 V Inbyggt överbelastningsskydd (strömbegränsning): ja ja ja Inbyggt kortslutningsskydd: ja ja ja Inbyggt övertemperaturskydd: ja ja ja Inbyggd kylventilator -- ja ja Säkring (typ FKS): 15 A 20 A 30 A Anslutning för batteritemperatursensor: ja ja ja Laddningstimer 3-gånger 3-gånger 4-gånger -- ja ja V/200 ma 12 V/200 ma Anslutning EBL för att visa producerad mängd ja ja ja solel: Anslutning batteri II (Start II): Laddningsström: 0 1,0 A 0 1,0 A 0 1,0 A Inbyggt överbelastningsskydd (strömbegränsning): ja ja ja Inbyggt kortslutningsskydd: ja ja ja Inbyggt övertemperaturskydd: ja ja ja Storlek inkl. infästning (mm): 131 x 77 x x 77 x x 77 x 40 Vikt: 190 g 210 g 250 g Temperaturområde: -20 bis +45 C Luftfuktighet: max. 95 % RF, ej kondenserande Produkten får ej kastas i hushållssopor. Vänligen lämna till närmaste återvinningscentral. Produkten är RoHS konform. Den uppfyller riktlinjen för att minska farliga ämnen i elektro- och elektronikprodukter. Enligt bestämmelser i riktlinjer 2006/95/EG, 2004/108/EG, 95/54/EG uppfyller produkten följande normer: EN55014; EN55022 B; DIN14685; DIN ; EN ; EN ; EN Med förbehåll för felskrivningar, tryckfel och tekniska ändringar. by Solexperten. Tryck, kopiering och spridning förbjudet om ej annat har avtalats. Made in Germany 16 Solexperten

17 Anslutning till EBL (optional) Vänligen läs genom den här anvisningen noggrant innan du påbörjar installationen och användning av produkten. Inkoppling skall göras av auktoriserad elektriker med särskild kännedom. Användningsområde Till laddregulatorerna SR 140 Duo Digital SR 330 Duo Digital och MPPT 165 Duo Digital MPPT 350 Duo Digital finns det färdiga kablar för anslutning till EBL (elektronikcentral) från EBL:en för att den kan visa producerad solel. Följande ingår: Anslutning 1. Kabel X (violett/grå) för laddning av bodelsbatteriet via EBL:en. 2. Kabel Y (brun) för signal till EBL:en. -säkring på 15A eller 20A. Välj rätt anslutningsskiss beroende på vilken laddregulator som används. Anslutningsskiss 3 används när laddregulatorn levererar mer ström än EBL:en klarar av. Då kopplas laddregulatorn direkt till bodelsbatteriet. Vänligen observera kabelarea och -längd. Upplysning: Efter anslutning av kabeln Y behövs kanske en anpassning i EBL:ens mjukvara för att se solelsproduktionen. Ta kontakt med leverantör/producent av din husbil. Laddregulatorn har en anslutning för startbatteriet (Start II). Den ska alltid anslutas direkt till startbatteriet eller anslutning för startbatteriet vid EBL:en. Anslutningen levererar en i ström och spänning avgränsad energimängd till startbatteriet för att motorn ska gå att starta även efter en längre tids stillastående. Energimängden som levereras still startbatteriet visas inte över EBL:ens skärm. Solexperten 17

18 1.) Anslutningsskiss för SR 140 Duo Digital och MPPT 165 Duo Digital: Laddregulatorn SR 140 Duo Digital och MPPT 165 Duo Digital är anslutningsbar till EBL med -säkring 15A och 20A. 18 Solexperten

19 2.) Anslutningsskiss för SR 220 Duo Digital och MPPT 250 Duo Digital: Upplysning: SR 220 Duo Digital och MPPT 250 Duo Digital får bara anslutas till EBL med -säkring! Undantag: Om EBL:en -säkring på 15A kan laddregulatorn kopplas direkt till bodelsbatteriet enligt anslutningsskiss 3. Vänligen observera angivna kabelareor och längder. Kabel Y kan användas som signalkabel till EBL:en och visar solelsproduktionen. Solexperten 19

20 3.) Anslutningsskiss för SR 330 Duo Digital och MPPT 350 Duo Digital: Upplysning: Laddregulatorn får inte kopplas till EBL:en!. Anslut den istället direkt till bodelsbatteriet. Vänligen observera angivna kabelareor och längder. Kabel Y kan användas som signalkabel till EBL:en. Med förbehåll för felskrivningar, tryckfel och tekniska ändringar. by Solexperten., Tryck, kopiering och spridning förbjudet om ej annat har avtalats. 20 Solexperten
