1 Leveransdeklaration Självbygg LD SB Reviderad: Huskomponenter Linghed AB Tel: Huvudkontor - Fabrik Fax: Lingvägen 130 E-post: info@dala-hus.se SE LINGHED Hemsida: LD SB 1.13

2 ALLMÄN BESKRIVNING SJÄLVBYGG Försäljning: Dala-Hus finns representerade på ett antal orter i landet. För mer info, se vår hemsida Produktsortiment Dala-Hus tillverkar och marknadsför materialleveranser till enfamiljshus, fritidshus, gruppbostäder och flerfamiljshus. Leveranserna består av en blandning av material i fallande längder, färdigkapat material (precut) samt prefabricerade byggkomponenter. Denna leveransdeklaration avser endast materialleveranser till enfamiljshus. Byggsystem Största delen av husstommen (ytterväggar, innerväggar, bjälklag, tak, bärlinor) består av precut virke i rätta längder och med urjackning för bärlinor etc. Husstommen byggs på byggplats utifrån tillhandahållna monteringsritningar och beskrivningar. Precut-processen utförs inomhus i torra och varma lokaler med hjälp av professionell maskinpark och med högt ställda krav på kvalitet och precision. Utvändig panel är kapad i våningshöjd och målad med skyddsgrund. Fönster, fönsterdörrar, ytterdörrar och innerdörrar levereras för montage på byggplats. Takstommen består i huvudsak av prefabricerade takstolar från fabrik. Yttertaket levereras med prefabricerade takluckor av råspont för att snabbt få taket tätt. Tjänster Upprättande av erforderliga ritningar för ansökan av bygglov. Varor och material Leveransen omfattar byggkomponenter och material till hus ovan grund, samt i förekommande fall snickerier till källar- och sluttningsvåningar. Pris på husleverans baserar sig på omfattning, utförande och typ av material som framgår av denna leveransdeklaration. Givetvis finns möjlighet att välja billigare eller mer exklusiva lösningar, enligt överrenskommelse. Transporter / Leveranser Leverans från fabrik sker i huvudsak vid ett tillfälle, samt vissa kompletterande direktleveranser från underleverantörer. Se även AA05 (Allmänna Avtalsvillkor -05) FÖRSÄLJNINGSVILLKOR Priser Avtalade priser gäller för leverans inom sex månader från kontraktsdatum. Sker leverans senare regleras avtalspriset med tillägg om 2000 SEK per tillkommande månad. Leveransbestämmelser För köpet gäller upprättat köpeavtal, tillverknings- och leveransorder med bilagor, samt eventuella tilläggsbeställningar samt STR s allmänna avtalsvillkor AA05. Betalning Handpenning om SEK i samband med att godkänt köpeavtal samt bygglovsritning översändes. 75% inom 10 dagar från stomleverans, 20% inom 50 dagar från stomleverans, 5% vid slutbesiktning/husleverans. Försäkringar För tjänster och varor enligt offert ingår byggfelsförsäkring samt 1 års villaförsäkring. LD SB 2.13

3 Leveransomfattning: BJÄLKLAG SJÄLVBYGG Bottenbjälklag / Betongplatta på mark - INGÅR EJ Betongplatta på mark ingår ej. Måttsatt Konstruktion enligt grundleverantör grundkonturritning ingår. eller grundentreprenör. Bottenbjälklag / Torpargrund - INGÅR EJ, finns som tillval Material till torpargrund levereras löst 22 Golvspånskiva för montage på plats. Golvbjälkar 220 Mineralull levereras tillkapade i rätta längder. 45x220 Golvbjälkar Bjälklag förberett för klinkergolv i 4 Trossbottenskiva toalettutrymmen, bad och tvättstuga. 22x95 T.impr. Trossb.bräda 45x120 T.impr. Syllplanka Sylltätning U-värde 0,214 [W/kvm, K] Vindsbjälklag (1-plans hus) / Hanbjälklag (1 ½-plans hus) Material till vindsbjälklag levereras löst 500 Lösullsisolering för montage på plats. Lösullsisolering på 45 Mineralull hela 500 mm sprutas på plats. För att tidigt (Del av takkonstr.) möjliggöra uppvärmning av byggnaden, 0,2 Diffusionsspärr innan lösull sprutats, levereras 45 mm 28x70 Glespanel mineralull som kondensisolering. 13 Gipsskiva Fackverkstakstolar är prefabricerade. U-värde 0,076 [W/kvm, K] Träpanel som innertak finns som tillval. Vindsbjälklag / Snedtak (1- och 2-plans hus med saxtakstol) Material till snedtak vid saxtakstol 500 Lösullsisolering levereras löst för montage på plats. Lösulls- 45 Mineralull isolering på hela 500 mm sprutas på plats. (Del av takkonstr.) För att tidigt möjliggöra uppvärmning av 0,2 Diffusionsspärr byggnaden, innan lösull sprutats, levereras 28x70 Glespanel 45 mm mineralull som kondensisolering. 13 Gipsskiva Takkonstruktionen levereras som U-värde 0,076 [W/kvm, K] prefabricerade saxtakstolar. Träpanel som innertak finns som tillval. Mellanbjälklag (1 ½-plans hus med inredd övervåning, samt 2-plans hus) Material till mellanbjälklag levereras löst 22 Golvspånskiva för montage på plats. Mellanbjälkar 95 Mineralull levereras tillkapade i rätta längder. 45x220 Bjälke Bjälklag förberett för klinkergolv i Säkerhetsväv toalettutrymmen, bad och tvättstuga. 28x70 Glespanel För att dämpa ljud mellan våningarna har 13 Gipsskiva vi lagt in en 95 mm ljudisolering. Träpanel som innertak finns som tillval. LD SB 3.13

4 VÄGGAR SJÄLVBYGG Ytterväggar Ytterväggsstommen levereras som precut- 22x45 Profillist reglar med urjackning för bärlina vid last- 22x145 Bottenbräda nedtag, för väggar med full våningshöjd.. Ytterpanelen 28x70består Utv. av Spikläkt panel. Ytterpanelen levereras kapad i 9 Gipsskiva, GU våningshöjd och skyddsmålad i gråvit eller 220 Mineralull röd kulör. På denna skydsfärg kan ytter- 45x220 Stående regelverk panelen slutbehandlas med täcklasyr, 0,2 Diffusionsspärr alkyd-, akrylat- eller slamfärg. Spikläkt 45 Mineralull och invändig regel levereras i fallande 45x45 Liggande regelverk längder. Vid toalettutrymmen, bad och 13 Gipsskiva, med T-list tvättstuga byts gipsskiva mot Fermacell- U-värde 0,175 [W/kvm, K] skiva som ytskikt. Bärlina i ök. vägg vid lastnedtag. (Herrgårdspanel kan bytas mot annat fasadskikt). Ytterväggen är utförd med tvåskiktsisolering för att motverka köldbryggor, samt för att motverka håltagning av diffusionsspärr vid t.ex. elinstallationer. OSB-skiva bakom invändig gips finns som tillval. Innerväggar Innerväggar levereras i löst material 13 Gipsskiva för montage på byggplats. Väggreglar är 45 Mineralull grovkapade. Regelavstånd och skivmaterial 45x70 Stående regelverk förberett för kakel i wc, bad och tvättstuga. 13 Gipsskiva OSB-skiva bakom gips finns som tillval. Innerväggar levereras med ljudisolering för bättre inomhuskomfort. Bärande innerväggar Stomme för bärande innerväggar levereras 13 Gipsskiva som precut-reglar med urjackning för 45 Mineralull bärlina vid lastnedtag. Bärlina i ök. vägg. 45x Stående regelverk Regelavstånd och skivmaterial förberett för 13 Gipsskiva kakel i wc, bad och tvättstuga. OSB-skiva bakom gips finns som tillval. Innerväggar levereras med ljudisolering för bättre inomhuskomfort. Stödbensvägg (1 ½-plans hus) Material till stödbensvägg levereras Del av takstol löst för montage på byggplats. 28x70 Glespanel Glespanelen monteras på takstolens 13 Gipsskiva stödben. OSB-skiva bakom gips finns som tillval. LD SB 4.13

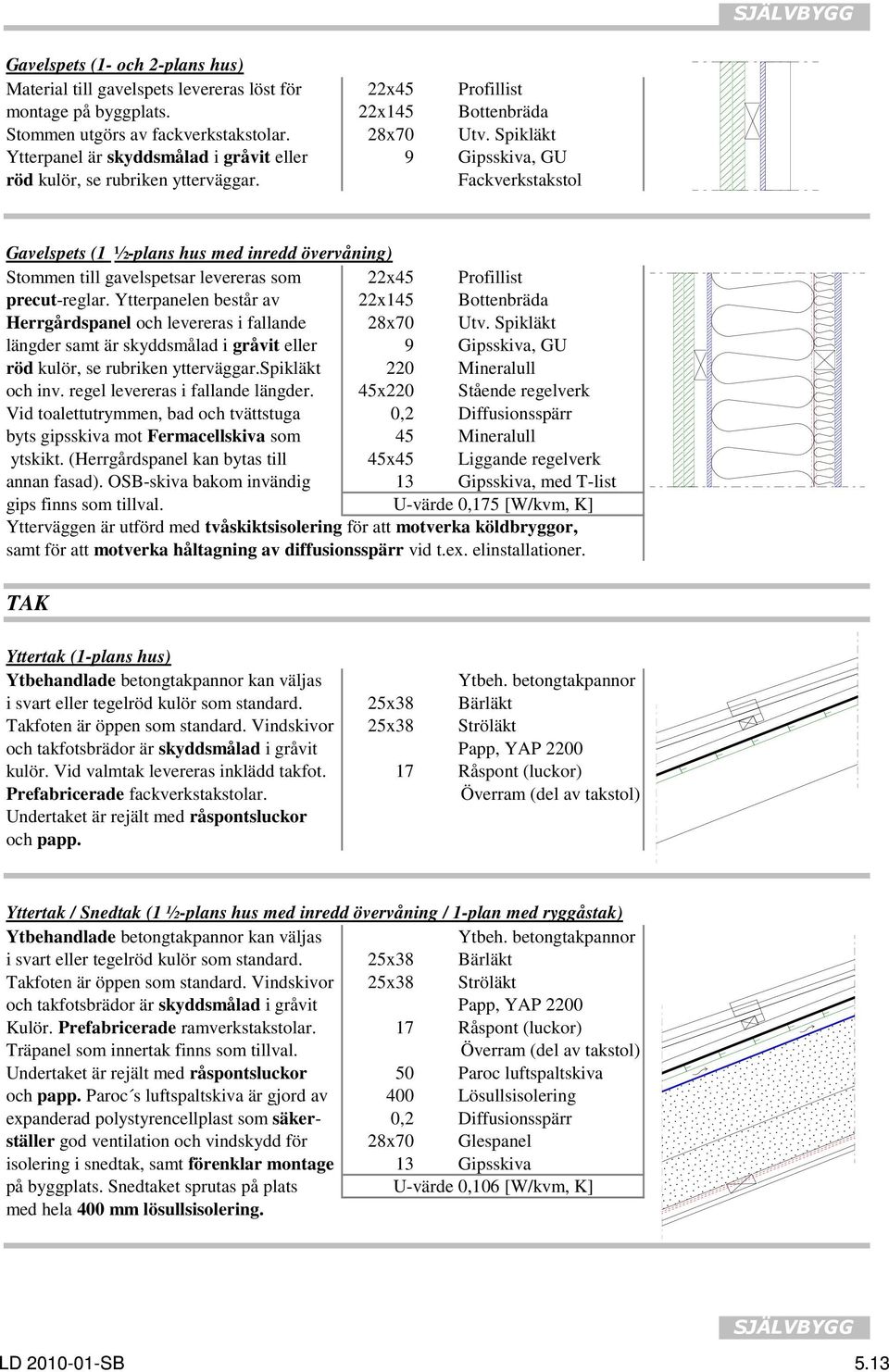

5 Gavelspets (1- och 2-plans hus) Material till gavelspets levereras löst för 22x45 Profillist montage på byggplats. 22x145 Bottenbräda Stommen utgörs av fackverkstakstolar. 28x70 Utv. Spikläkt Ytterpanel är skyddsmålad i gråvit eller 9 Gipsskiva, GU röd kulör, se rubriken ytterväggar. Fackverkstakstol Gavelspets (1 ½-plans hus med inredd övervåning) Stommen till gavelspetsar levereras som 22x45 Profillist precut-reglar. Ytterpanelen består av 22x145 Bottenbräda Herrgårdspanel och levereras i fallande 28x70 Utv. Spikläkt längder samt är skyddsmålad i gråvit eller 9 Gipsskiva, GU röd kulör, se rubriken ytterväggar.spikläkt 220 Mineralull och inv. regel levereras i fallande längder. 45x220 Stående regelverk Vid toalettutrymmen, bad och tvättstuga 0,2 Diffusionsspärr byts gipsskiva mot Fermacellskiva som 45 Mineralull ytskikt. (Herrgårdspanel kan bytas till 45x45 Liggande regelverk annan fasad). OSB-skiva bakom invändig 13 Gipsskiva, med T-list gips finns som tillval. U-värde 0,175 [W/kvm, K] Ytterväggen är utförd med tvåskiktsisolering för att motverka köldbryggor, samt för att motverka håltagning av diffusionsspärr vid t.ex. elinstallationer. TAK Yttertak (1-plans hus) Ytbehandlade betongtakpannor kan väljas Ytbeh. betongtakpannor i svart eller tegelröd kulör som standard. 25x38 Bärläkt Takfoten är öppen som standard. Vindskivor 25x38 Ströläkt och takfotsbrädor är skyddsmålad i gråvit Papp, YAP 2200 kulör. Vid valmtak levereras inklädd takfot. 17 Råspont (luckor) Prefabricerade fackverkstakstolar. Överram (del av takstol) Undertaket är rejält med råspontsluckor och papp. Yttertak / Snedtak (1 ½-plans hus med inredd övervåning / 1-plan med ryggåstak) Ytbehandlade betongtakpannor kan väljas Ytbeh. betongtakpannor i svart eller tegelröd kulör som standard. 25x38 Bärläkt Takfoten är öppen som standard. Vindskivor 25x38 Ströläkt och takfotsbrädor är skyddsmålad i gråvit Papp, YAP 2200 Kulör. Prefabricerade ramverkstakstolar. 17 Råspont (luckor) Träpanel som innertak finns som tillval. Överram (del av takstol) Undertaket är rejält med råspontsluckor 50 Paroc luftspaltskiva och papp. Paroc s luftspaltskiva är gjord av 400 Lösullsisolering expanderad polystyrencellplast som säker- 0,2 Diffusionsspärr ställer god ventilation och vindskydd för 28x70 Glespanel isolering i snedtak, samt förenklar montage 13 Gipsskiva på byggplats. Snedtaket sprutas på plats U-värde 0,106 [W/kvm, K] med hela 400 mm lösullsisolering. SJÄLVBYGG LD SB 5.13

6 UTRUSTNING Fönster / Fönsterdörrar Underhållsfritt / Inbrottsäkert / Stilren Design BALANS från SP-fönster är en ny generation underhållningsfria fönster. Den underhållningsfria utsidan är en mattlackerad aluminiumbeklädnad som ger en ny och behaglig refelektion. Du får samma mjuka intryck som ett träfönster, men du slipper tänka på underhållet och får det moderna fönstrets alla fördelar. BALANS är speciellt framtaget för att harmoniera med såväl gamla som nya hus. BALANS levereras som vridfönster med 3-glas isolerruta med ett U-värde på 1,1. Handtag och spanjolett för förhöjd inbrottsäkerhet. Integrerat vädringsbeslag med barnsäkerhet. Löstagbar aluminiumspröjs för utvändig montering, smal eller bred. Fönsterdörrar med handtag och spanjolett med fallkolv och fempunktslåsning, vilket ger en ytterdörrskänsla. BALANS levereras i 10 olika färger som standard. Invändiga smygar på yttervägg (fönster- och dörromfattningar) är foderbildande av vitmålad MDF. I toalettutrymmen, bad och tvätt ersätts MDF-smygen av Fermacellskiva. Fönsterbänkar Ljusgrå polerad marmor, 250 mm. Lätt att hålla rent. Till toalettutrymmen, bad och tvätt levereras inga fönsterbänkar. Takfönster Levereras i omfattning enligt avtalsritning. Levereras med gipssmyg. Halvmånefönster Fast, 1-glas vid oinrett utrymme. Fast, 3-glas vid inrett utrymme. LD SB 6.13

7 Entredörr - Huvudentré / Groventré Ytterdörrar levereras för montage på byggplats. Som standard finns dörrtyperna Christine, Laila och Lovisa att välja mellan, där Christine är en dörr med snygg dubbeldekor. Som standard levereras CHRISTINE - dubbeldekor, vit LAILA - Vit dörrarna i vit kulör. I de fall hustypen har dubbeldörr levereras Lovisa som standard. Mot tillägg kan även dörrtyperna Christine och Ellen levereras som dubbeldörr. Ytterdörrar levereras med trycke Epok Tryckerna kan väljas som mattborstad mässing, krom eller brunoxid. Bild nedan visar utförande i mattborstad mässing. Låsning ASSA 2002 evolution. EPOK 1956 LOVISA dubbeldörr - Vit LOVISA - Vit Innerdörrar Innerdörrar levereras för montage på byggplats. Som standard finns dörrtyperna Martin, Contur, Karl och Ola att välja mellan. Som standard levereras Contur och Egon MARTIN - Vit CONTUR - Vit i vit kulör med vitmålade karmar. Dörrtyp Karl, med karm, levereras som standard i klarlackad furu. Tröskelplattor och våtrumströsklar levereras i erforderlig omfattning. Dörröppningar levereras i vit MDF KARL - Klarlackad furu OLA - Vit som standard. Innerdörrar levereras med trycke Miller s. Trycke levereras i standard som matt krom. LD SB 7.13

8 Listverk Golvsockel: Profil sockel, obehandlad furu med en höjd på hela 95 mm. Levereras till samtliga utrymmen exkl. toalettutrymmen, bad och tvätt. Levereras i fallande längder. Golvsockel Foder Foder: Profil foder i obehandlad furu 15x70 mm. Levereras i fallande längder till innerdörrar. Inga foder levereras till öppningar i yttervägg, då smygen är foderbildande. Taklist: Profil i obehandlad furu 15x70 mm. Levereras i fallande längder. Taklist Snedtaklist Snedtaklist: Profil list i obehandlad furu 15x65 mm. Levereras i fallande längder. Invändiga trappor (1 ½-plans hus med inredd övervåning, 2-plans hus, Sluttnings hus) Med vår höga nivå på standardtrappa, Baseline 4, så blir trappan en riktigt snygg möbel redan från start. Steg och räckesöverliggare i eklaserad furu. Trappvang och räcke i vitlaserad furu. Spaljé och räcke runt trapphål på övervåning i utförande som stigande räcke i trappan. Hushållsmaskiner (villapaket) Köket har en hög standard på vitvaror redan från början med infälld spishäll samt inbyggd ugn och micro. Infälld spishäll: Inbyggd ugn: Inbyggd micro: Spisfläkt: Frys: Se separat produktblad Kyl / Sval: Diskmaskin: Tvättmaskin: Kondenstorktumlare Sanitetsutrustning - INGÅR EJ I LEVERANS Tvättbänk NIMO 100, inklusive engreppsblandare. Nimo 100 har två dörrar för att dölja tvätten i de tre rejäla trådbackarna som ingår. Det är även dubbla förvaringsfack i dörrarna. Den rostfria bänken är på hela 100 cm för bra avlastningsyta. LD SB 8.13

9 Kök / Skåpsnickerier Kök: Hagaköket står för familjära och trivsamma kök med praktiska och kostnadseffektiva lösningar och ett stort sortiment. Alla luckor har självstängande gångjärn med dämpning, dolda av de utanpåliggande luckorna. Lådorna är gjorda i en stabil stålkonstruktion och har fullutdrag med dämpning. Som standard kan ni välja mellan hela 15 olika lucktyper, 12 olika bänkskivor i laminat med rak eller rundad framkant samt drygt 30 olika handtag. Miljöbilder på kök Köksluckor: Bänkskivor: Handtag: Paljett, vit Accent, vit Vit 2918 O, T Vinjett, vit Marmor M, T Vinjett, björk Granit 2029 MK, S Vinjett, ek Blockbok, ljus 4010 Paljett, vit Blockbok, mörk 2532 O, T Soft, vit Dolomite K, MK Pärlan, vit Silver Envision S Amiral, vit Bernini 1353 Pärlan, vit Konsul, vit Metallin MK, S Sober, ask Walnut Block A1-A16 B, E, F, K, V Sober, bok Ek 2538 O, T Sober, ek Bok 2530 O, T Sober, björk 1320 BM, BT Sober, lönn O, T Sober, al 6210 O, T 8443 G, O, T, V Sober, björk Standardutförande, utrustning: 1 st. besticklåda. Källsortering med två funktioner. Passbitar ingår i färg lika luckor. Rostfri diskbänksplåt Engreppsblandare med avstägning för diskmaskin, inkl. vattenlås. K-höjd = 2100 mm som standard. Fool Proof matta till diskbänkskåp. Luckbroms Valfritt handtag / knopp. Garderober, vit, slät lucka av vitmålad MDF. Levereras som paketgarderob. Skjutdörrsgarderober ingår ej. Förklaringar till beteckningar på ritning: G Garderob som innehåller en stång och en hylla. L Linneskåp som innehåller 4 hyllor och 4 trådbackar. GL Garderob som innegåller en stång, en hylla och två trådbackar. ST Linneskåp som innehåller städskåpsinredning. (ett kemikalieskåp, en SK H hylla och en slanghållare). Speceriskåp med ett hyllplan och 4 utdragbara backar. Hyllskåp med 5 hyllor. Soft, vit (Köken på bilderna kan vara extrautrustade) LD SB 9.13

10 El-material Brandvarnare (batteridriven). Värme och ventilation - INGÅR EJ I LEVERANS Plåt Fönsterbleck, vindskiveplåt, fasadlist, hängrännor och stuprör i vit eller svart plastbehandlad stålplåt. Stuprör anpassade för markavlopp alternativt utkastare. Svarta tröskelplåtar. Takhuvar, fotplåt och eventuella ränndalar i plastbehandlad stålplåt i färg lika takpannor (svart eller tegelröd). Takstege i erforderlig omfattning till takhuvar som är levererad av Dala-Hus. Plåtbeslag till murade skorstenar, takplåtar, samt specialplåt till takkupor och burspråk ingår ej. Vid yttervägg förberedd för puts eller fasadtegel ingår ej fönsterplåtar och fasadplåtar vid horisontella skarvar. Veranda 17x95 inklädnadspanel i undertak. Verandastolpar. 28x120 tryckimpregnerat trallgolv. Tryckimpregnerade bjälkar. Räcken i utförande enligt avtalsritning. Tak lika som huvudtak. Enligt avtalsritning. Veranda / Balkong 17x95 inklädnadspanel i undertak. Bärade balkongstolpar. 28x120 tryckimpregnerat trallgolv. Tryckimpregnerade bjälkar. Räcken i utförande enligt avtalsritning. Vattenavvisande plåt mellan bjälkar. Ränna för vattenavrinning. Material bakom kryssräcken där så erfodras ingår ej. Enligt avtalsritning. Balkong 17x95 inklädnadspanel i undertak. Bärade balkongstolpar. 28x120 tryckimpregnerat trallgolv. Tryckimpregnerade bjälkar. Räcken i utförande enligt avtalsritning. Vattenavvisande plåt mellan bjälkar. Ränna för vattenavrinning. Material bakom kryssräcken där så erfodras ingår ej. Enligt avtalsritning. LD SB 10.13

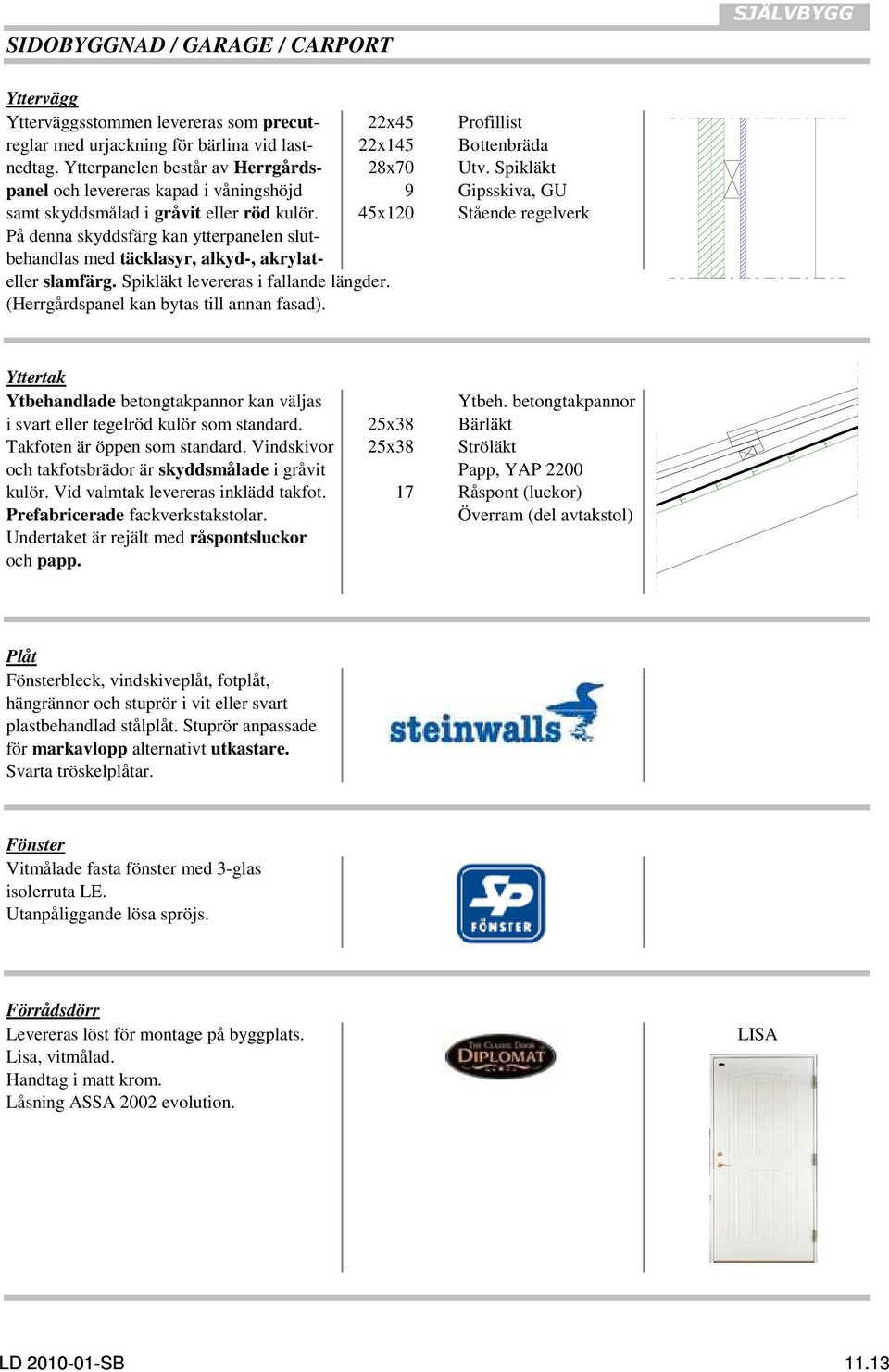

11 SIDOBYGGNAD / GARAGE / CARPORT SJÄLVBYGG Yttervägg Ytterväggsstommen levereras som precut- 22x45 Profillist reglar med urjackning för bärlina vid last- 22x145 Bottenbräda nedtag. Ytterpanelen består av Herrgårds- 28x70 Utv. Spikläkt panel och levereras kapad i våningshöjd 9 Gipsskiva, GU samt skyddsmålad i gråvit eller röd kulör. 45x120 Stående regelverk På denna skyddsfärg kan ytterpanelen slutbehandlas med täcklasyr, alkyd-, akrylat- eller slamfärg. Spikläkt levereras i fallande längder. (Herrgårdspanel kan bytas till annan fasad). Yttertak Ytbehandlade betongtakpannor kan väljas Ytbeh. betongtakpannor i svart eller tegelröd kulör som standard. 25x38 Bärläkt Takfoten är öppen som standard. Vindskivor 25x38 Ströläkt och takfotsbrädor är skyddsmålade i gråvit Papp, YAP 2200 kulör. Vid valmtak levereras inklädd takfot. 17 Råspont (luckor) Prefabricerade fackverkstakstolar. Överram (del avtakstol) Undertaket är rejält med råspontsluckor och papp. Plåt Fönsterbleck, vindskiveplåt, fotplåt, hängrännor och stuprör i vit eller svart plastbehandlad stålplåt. Stuprör anpassade för markavlopp alternativt utkastare. Svarta tröskelplåtar. Fönster Vitmålade fasta fönster med 3-glas isolerruta LE. Utanpåliggande lösa spröjs. Förrådsdörr Levereras löst för montage på byggplats. Lisa, vitmålad. Handtag i matt krom. Låsning ASSA 2002 evolution. LISA LD SB 11.13

12 Garageport Levereras löst för montage på byggplats. Takskjutport Diplomat CE vit spegel. Isolerad stålport med klämskydd. Komplett låssystem med eurocylinder och nycklar, exkl. motordrift. CE spegel, vit ÖVRIGT Förankringsmaterial - till takstolar och väggelemnt. Transport - till byggplats i samband med husleverans. I övrigt offereras transport separat. Inspektionsluckor - i erforderligt antal till 1 ½-plans hus med inredd övervåning. Inv. takluckor med stege - i erforderligt antal. Alt. lucka i gavel vid 1-planshus. Startpaket Spik - en låda var av 2½", 3", 4" och 5". Gaveldekor - i gavelspets, i omfattning enligt avtalsritning. Utv. trappor - ingår ej. Utv. Trappor kan köpas till. Skyddsmålning - av utvändig panel, utvändiga foder, takfotsbrädor och vindskivor. Allmänt - Rätten till smärre konstruktionsförändringar förbehålles. RITNINGAR Projektering baseras på avtalshandlingar. Kringutrustning och byggnadskompletteringar utanför avtalshandlingar projekteras ej. Bygglovsritningar - ritningar till ansökan av bygglov. Monteringsritningar - ritningar för montage av material levererat av Dala-Hus. Grundritningar - Objektanpassad ritning av grundkontur. Eventuella anvisningar för grundförstärkningar ingår ej. VA-ritningar - Objektanpassad ritning för vatten och avlopp i grund. Energibalansberäkning - Objektanpassad energibalansberäkning. LD SB 12.13

13 EXEMPEL PÅ TILLVAL SJÄLVBYGG Terrass 28x120 tryckimpregnerat trallgolv. Tryckimpregnerade bjälkar. Räcken i utförande enligt avtalsritning. Sidobyggnad / Garage / Carport i ISOLERAT utförande 120 Mineralull, diffusionsspärr, 13 gipsskiva till ytterväggar. 215 Mineralull, diffusionsspärr, 28x70 glespanel, 13 gipsskiva till vindsbjälklag. Fönster- och döromfattningar i gips. Taklist i obehandlad furu. 17x95 profilpanel för inklädnad av innertak i carport. Bastu Bastulavar av Abachi enligt ritning. 12x70 tak- och väggpanel av gran. Bastuaggregat Tylö Sport (6,6 KW) inkl. ett paket sten. Helglasad bastudörr, rökfärgad Diplomat. Ventilationsgaller och skjutlucka. Foderpaket till yttervägg Foder på yttervägg: Profil foder i obehandl. furu 15x70 mm. Levereras i fallande längder. Foder Smyg: Foderbildande smyg byts ut mot ej foderbildande smyg i vitmålad MDF. Fönsterbänk: Marmorfönsterbänk byts ut till vitmålad konfektionerad fönsterbänk med profilframkant. Stående foder går mot fönsterbänken. LD SB 13.13
