1 BE Sewage pump station v4.05 Referensmanual MA Svensk

2 Förord Manual BE Sewage pump station Förord Denna lösning är ett ramverk framtaget för att konfigurera upp, styra och övervaka en avloppspumpstation. Applikationen har utvecklats under lång tid ihop med våra integratörer och konfigurationsvalen täcker standardfunktionerna i en modern avloppspumpstation. Lösningen ingår som en del av Beijer Electronics VA-koncept och är en del av en helhet för att förenkla styrning och övervakning av allt ifrån pumpstationer till hela VA-verk. För slutanvändaren ger vår lösning möjlighet att optimera alla ingående funktioner, logga relevant data, kommunicera mot överordnade system och via larmhantering säkra upp driften. I denna manual presenteras en översikt av alla funktioner och möjligheter som finns tillgängliga i lösningen för pumpstationen. Beijer Electronics Automation AB, MA Informationen i denna dokumentation kan ändras utan föregående meddelande och baseras på den kunskap som är känd vid pressläggning. Tillverkaren förbehåller sig rätten att ändra information utan att uppdatera denna publikation. Tillverkaren tar inget ansvar för eventuella fel i denna dokumentation. Alla exempel i dokumentationen är enbart ämnade för att öka förståelsen av programvarans funktionalitet och handhavande. Tillverkaren tar inget ansvar om dessa exempel används i verkliga applikationer. På grund av det stora antalet användningsområden för programvaran, måste användaren själv inhämta tillräcklig kunskap för att rätt använda denna i sin speciella applikation. Den som ansvarar för applikationen och utrustningen måste själv förvissa sig om att varje applikation motsvarar samtliga relevanta krav, standarder och lagstiftning gällande utförande och säkerhet. Tillverkaren frånsäger sig allt ansvar för skador som kan uppstå vid installation eller användning av utrustning som omnämns i denna dokumentation. 2

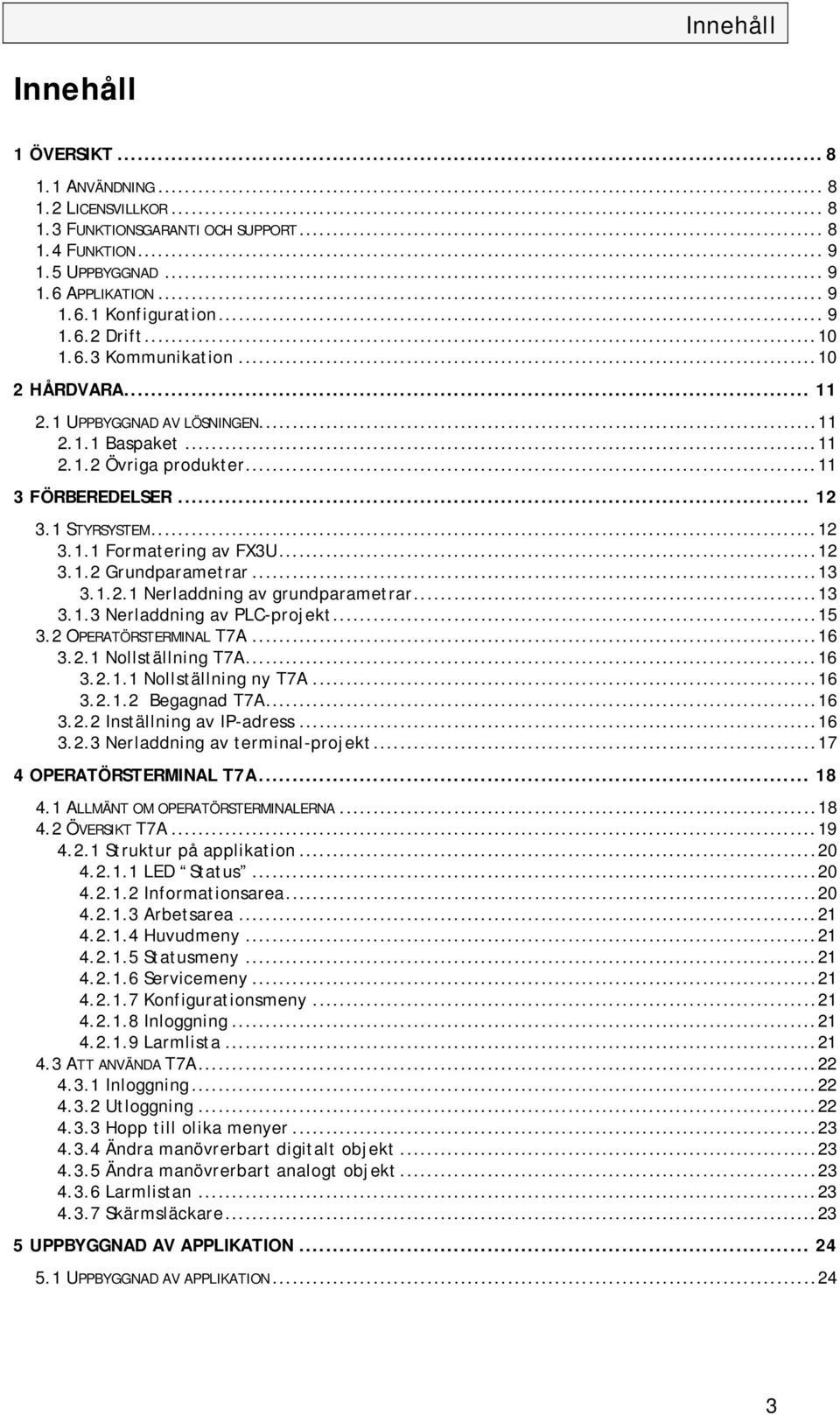

3 Innehåll Innehåll 1 ÖVERSIKT ANVÄNDNING LICENSVILLKOR FUNKTIONSGARANTI OCH SUPPORT FUNKTION UPPBYGGNAD APPLIKATION Konfiguration Drift Kommunikation HÅRDVARA UPPBYGGNAD AV LÖSNINGEN Baspaket Övriga produkter FÖRBEREDELSER STYRSYSTEM Formatering av FX3U Grundparametrar Nerladdning av grundparametrar Nerladdning av PLC-projekt OPERATÖRSTERMINAL T7A Nollställning T7A Nollställning ny T7A Begagnad T7A Inställning av IP-adress Nerladdning av terminal-projekt OPERATÖRSTERMINAL T7A ALLMÄNT OM OPERATÖRSTERMINALERNA ÖVERSIKT T7A Struktur på applikation LED Status Informationsarea Arbetsarea Huvudmeny Statusmeny Servicemeny Konfigurationsmeny Inloggning Larmlista ATT ANVÄNDA T7A Inloggning Utloggning Hopp till olika menyer Ändra manövrerbart digitalt objekt Ändra manövrerbart analogt objekt Larmlistan Skärmsläckare UPPBYGGNAD AV APPLIKATION UPPBYGGNAD AV APPLIKATION

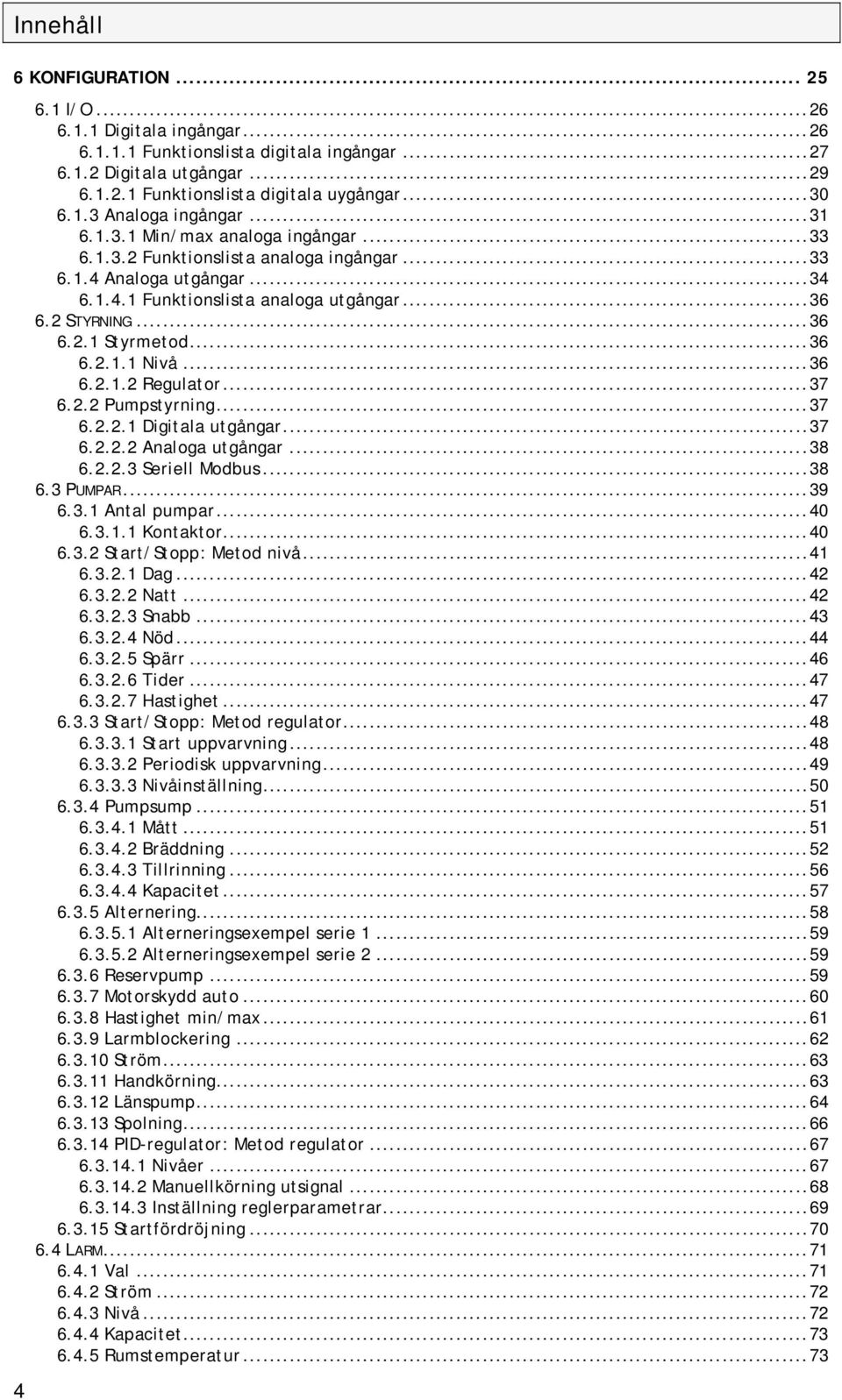

4 Innehåll 6 KONFIGURATION I/O Digitala ingångar slista digitala ingångar Digitala utgångar slista digitala uygångar Analoga ingångar Min/max analoga ingångar slista analoga ingångar Analoga utgångar slista analoga utgångar STYRNING Styrmetod Nivå Regulator Pumpstyrning Digitala utgångar Analoga utgångar Seriell Modbus P UMPAR Antal pumpar Kontaktor Start/Stopp: Metod nivå Dag Natt Snabb Nöd Spärr Tider Hastighet Start/Stopp: Metod regulator Start uppvarvning Periodisk uppvarvning Nivåinställning Pumpsump Mått Bräddning Tillrinning Kapacitet Alternering Alterneringsexempel serie Alterneringsexempel serie Reservpump Motorskydd auto Hastighet min/max Larmblockering Ström Handkörning Länspump Spolning PID-regulator: Metod regulator Nivåer Manuellkörning utsignal Inställning reglerparametrar Startfördröjning...70 ARM 6.4 L Val Ström Nivå Kapacitet Rumstemperatur...73

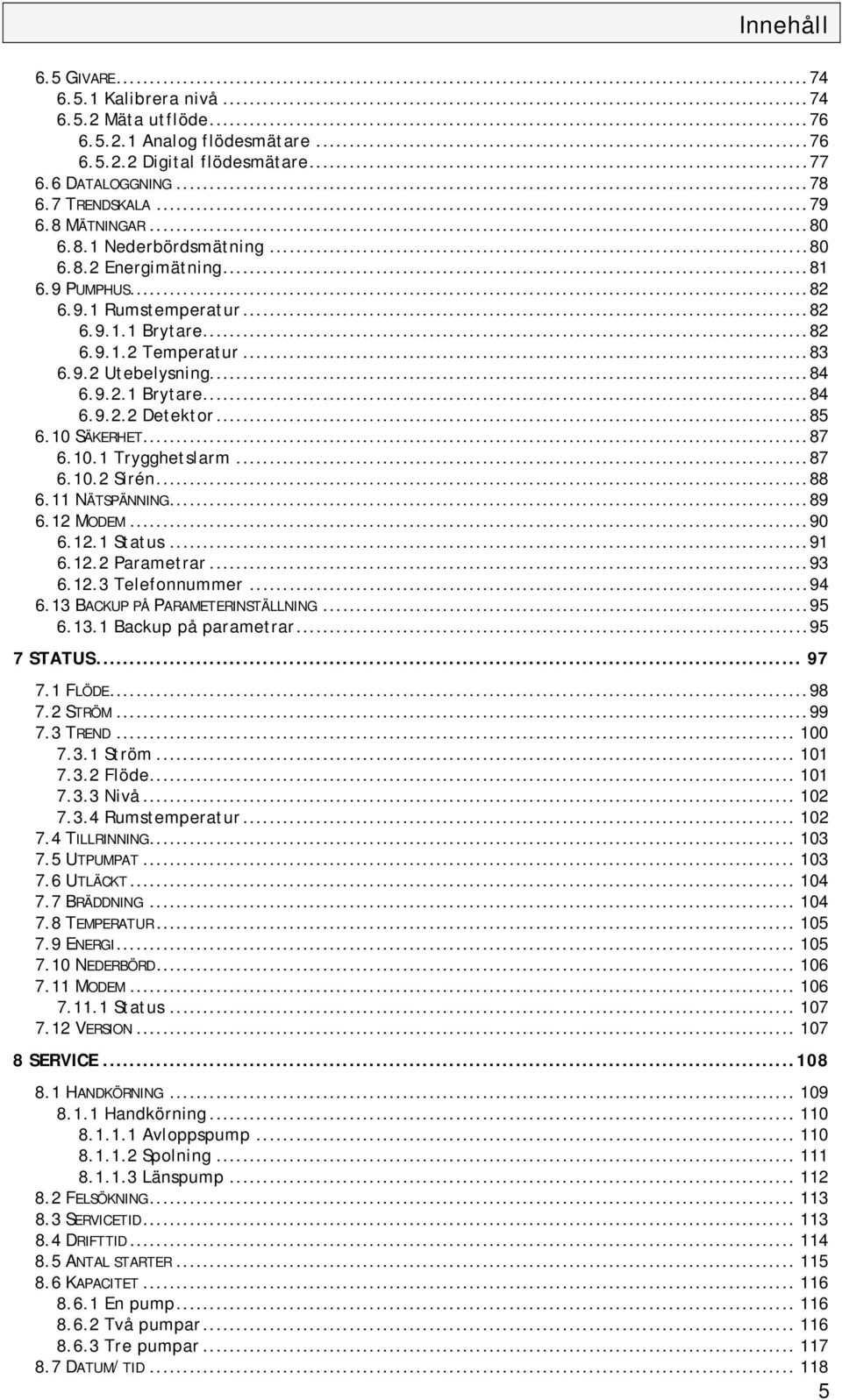

5 Innehåll 6.5 GIVARE Kalibrera nivå Mäta utflöde Analog flödesmätare Digital flödesmätare DATALOGGNING TRENDSKALA MÄTNINGAR Nederbördsmätning Energimätning PUMPHUS Rumstemperatur Brytare Temperatur Utebelysning Brytare Detektor SÄKERHET Trygghetslarm Sirén NÄTSPÄNNING MODEM Status Parametrar Telefonnummer BACKUP PÅ PARAMETERINSTÄLLNING Backup på parametrar STATUS FLÖDE STRÖM TREND Ström Flöde Nivå Rumstemperatur TILLRINNING UTPUMPAT UTLÄCKT BRÄDDNING TEMPERATUR ENERGI NEDERBÖRD MODEM Status VERSION SERVICE HANDKÖRNING Handkörning Avloppspump Spolning Länspump FELSÖKNING SERVICETID DRIFTTID ANTAL STARTER KAPACITET En pump Två pumpar Tre pumpar DATUM/TID

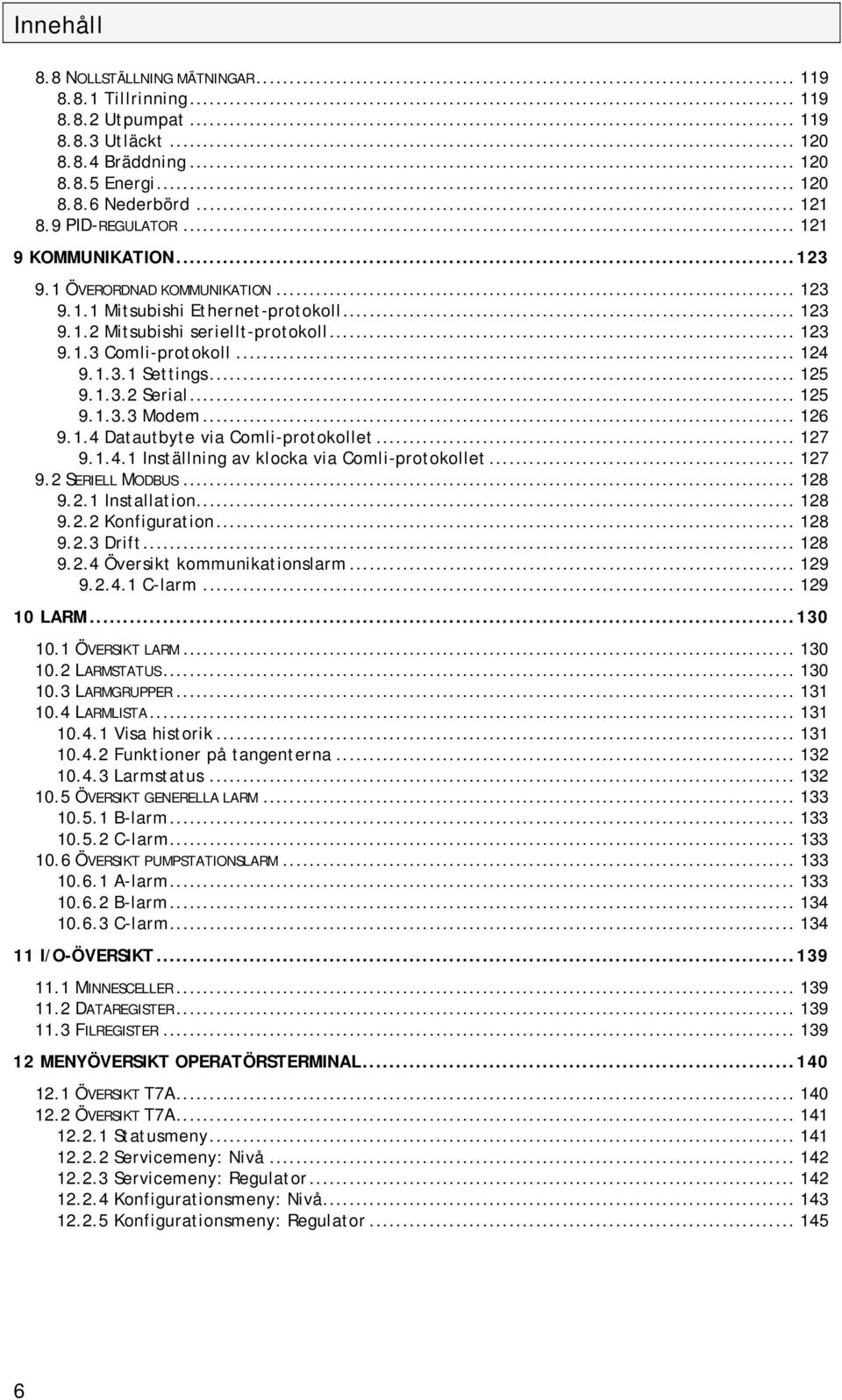

6 Innehåll 8.8 NOLLSTÄLLNING MÄTNINGAR Tillrinning Utpumpat Utläckt Bräddning Energi Nederbörd PID-REGULATOR KOMMUNIKATION ÖVERORDNAD KOMMUNIKATION Mitsubishi Ethernet-protokoll Mitsubishi seriellt-protokoll Comli-protokoll Settings Serial Modem Datautbyte via Comli-protokollet Inställning av klocka via Comli-protokollet SERIELL MODBUS Installation Konfiguration Drift Översikt kommunikationslarm C-larm LARM ÖVERSIKT LARM LARMSTATUS LARMGRUPPER LARMLISTA Visa historik er på tangenterna Larmstatus ÖVERSIKT GENERELLA LARM B-larm C-larm ÖVERSIKT PUMPSTATIONSLARM A-larm B-larm C-larm I/O-ÖVERSIKT MINNESCELLER DATAREGISTER FILREGISTER MENYÖVERSIKT OPERATÖRSTERMINAL ÖVERSIKT T7A ÖVERSIKT T7A Statusmeny Servicemeny: Nivå Servicemeny: Regulator Konfigurationsmeny: Nivå Konfigurationsmeny: Regulator

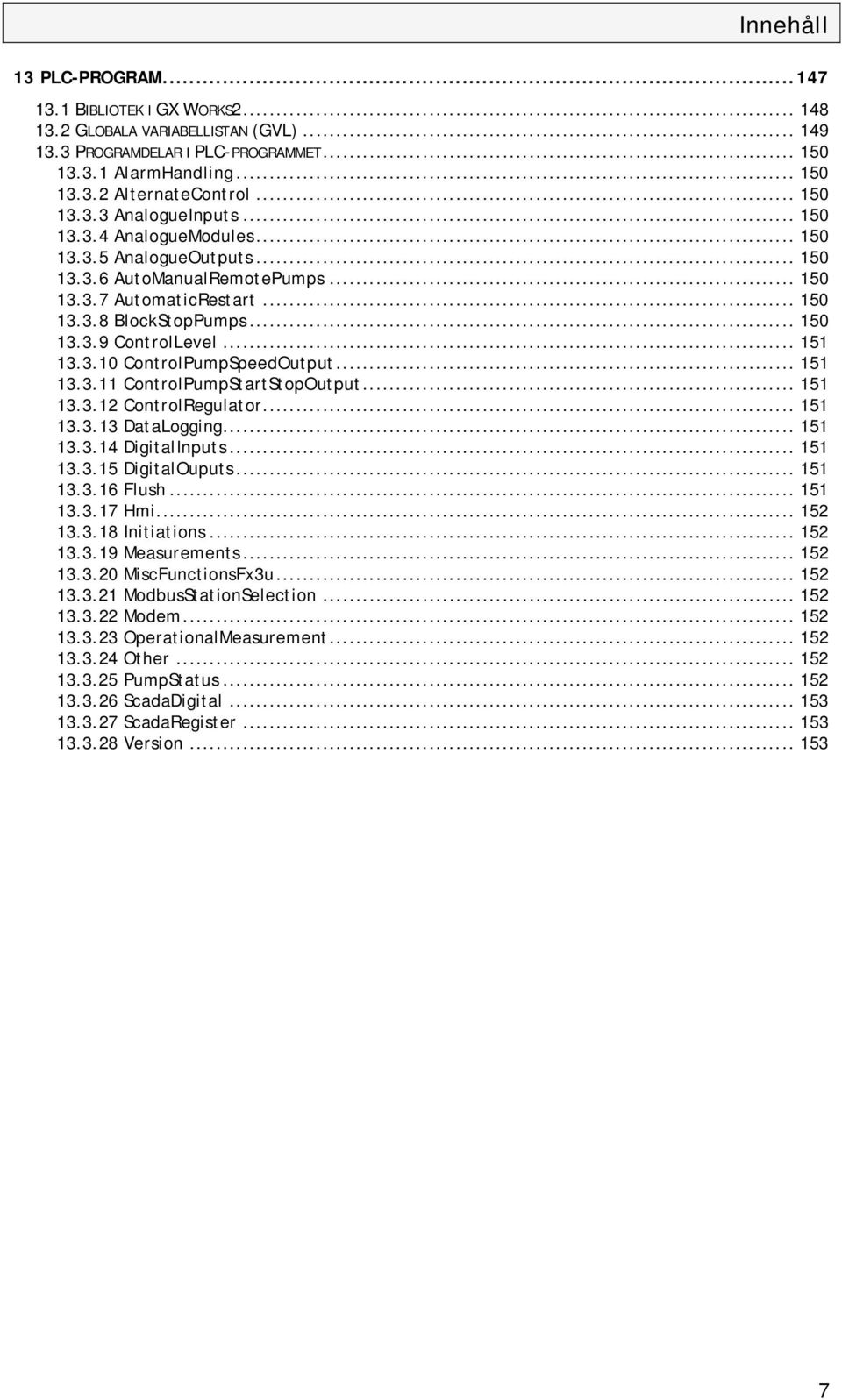

7 Innehåll 13 PLC-PROGRAM BIBLIOTEK I GX WORKS G LOBALA VARIABELLISTAN (GVL) PROGRAMDELAR I PLC-PR OGRAMMET AlarmHandling AlternateControl AnalogueInputs AnalogueModules AnalogueOutputs AutoManualRemotePumps AutomaticRestart BlockStopPumps ControlLevel ControlPumpSpeedOutput ControlPumpStartStopOutput ControlRegulator DataLogging DigitalInputs DigitalOuputs Flush Hmi Initiations Measurements MiscFunctionsFx3u ModbusStationSelection Modem OperationalMeasurement Other PumpStatus ScadaDigital ScadaRegister Version

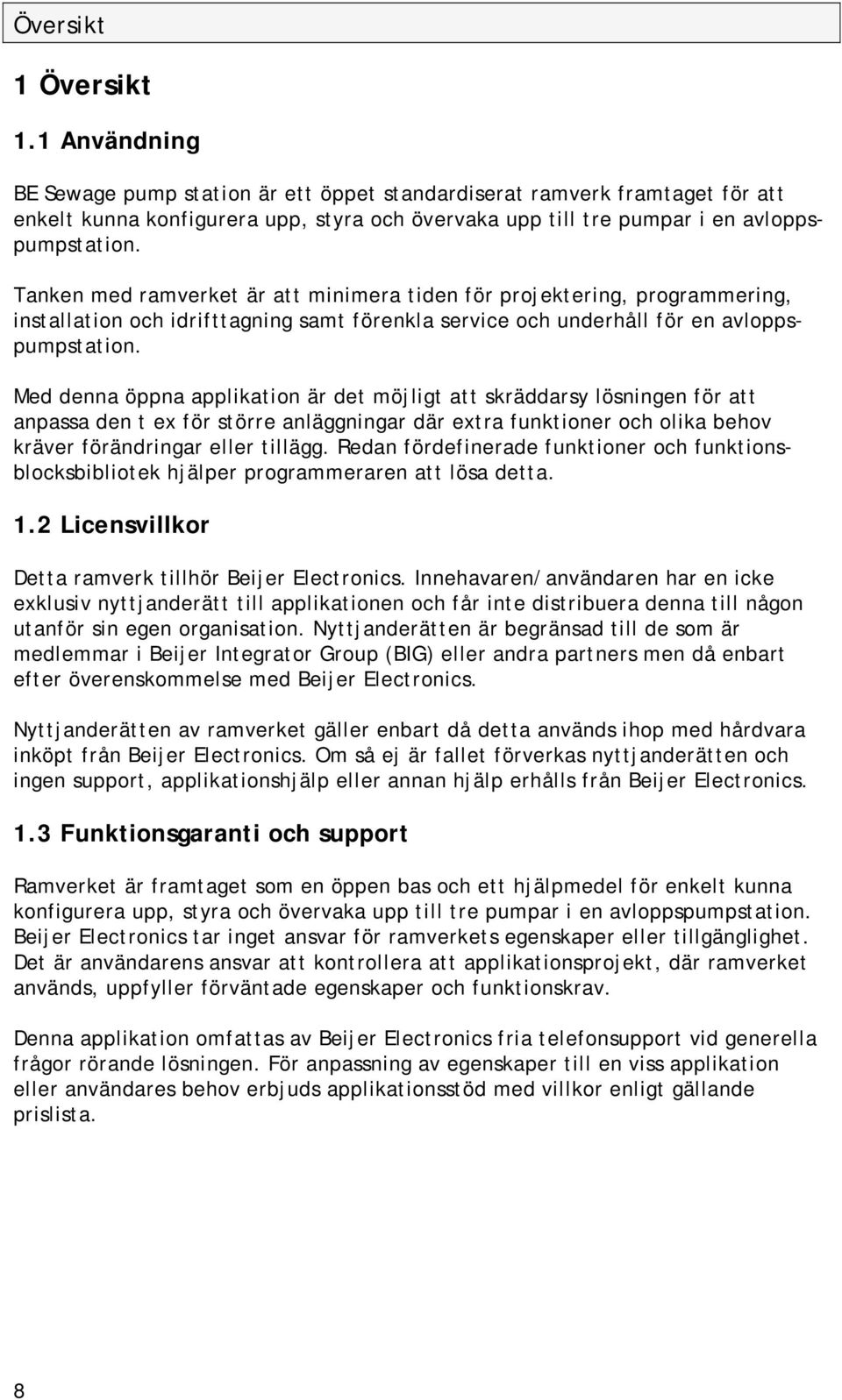

8 Översikt 1 Översikt 1.1 Användning BE Sewage pump station är ett öppet standardiserat ramverk framtaget för att enkelt kunna konfigurera upp, styra och övervaka upp till tre pumpar i en avloppspumpstation. Tanken med ramverket är att minimera tiden för projektering, programmering, installation och idrifttagning samt förenkla service och underhåll för en avloppspumpstation. Med denna öppna applikation är det möjligt att skräddarsy lösningen för att anpassa den t ex för större anläggningar där extra funktioner och olika behov kräver förändringar eller tillägg. Redan fördefinerade funktioner och funktionsblocksbibliotek hjälper programmeraren att lösa detta. 1.2 Licensvillkor Detta ramverk tillhör Beijer Electronics. Innehavaren/användaren har en icke exklusiv nyttjanderätt till applikationen och får inte distribuera denna till någon utanför sin egen organisation. Nyttjanderätten är begränsad till de som är medlemmar i Beijer Integrator Group (BIG) eller andra partners men då enbart efter överenskommelse med Beijer Electronics. Nyttjanderätten av ramverket gäller enbart då detta används ihop med hårdvara inköpt från Beijer Electronics. Om så ej är fallet förverkas nyttjanderätten och ingen support, applikationshjälp eller annan hjälp erhålls från Beijer Electronics. 1.3 sgaranti och support Ramverket är framtaget som en öppen bas och ett hjälpmedel för enkelt kunna konfigurera upp, styra och övervaka upp till tre pumpar i en avloppspumpstation. Beijer Electronics tar inget ansvar för ramverkets egenskaper eller tillgänglighet. Det är användarens ansvar att kontrollera att applikationsprojekt, där ramverket används, uppfyller förväntade egenskaper och funktionskrav. Denna applikation omfattas av Beijer Electronics fria telefonsupport vid generella frågor rörande lösningen. För anpassning av egenskaper till en viss applikation eller användares behov erbjuds applikationsstöd med villkor enligt gällande prislista. 8

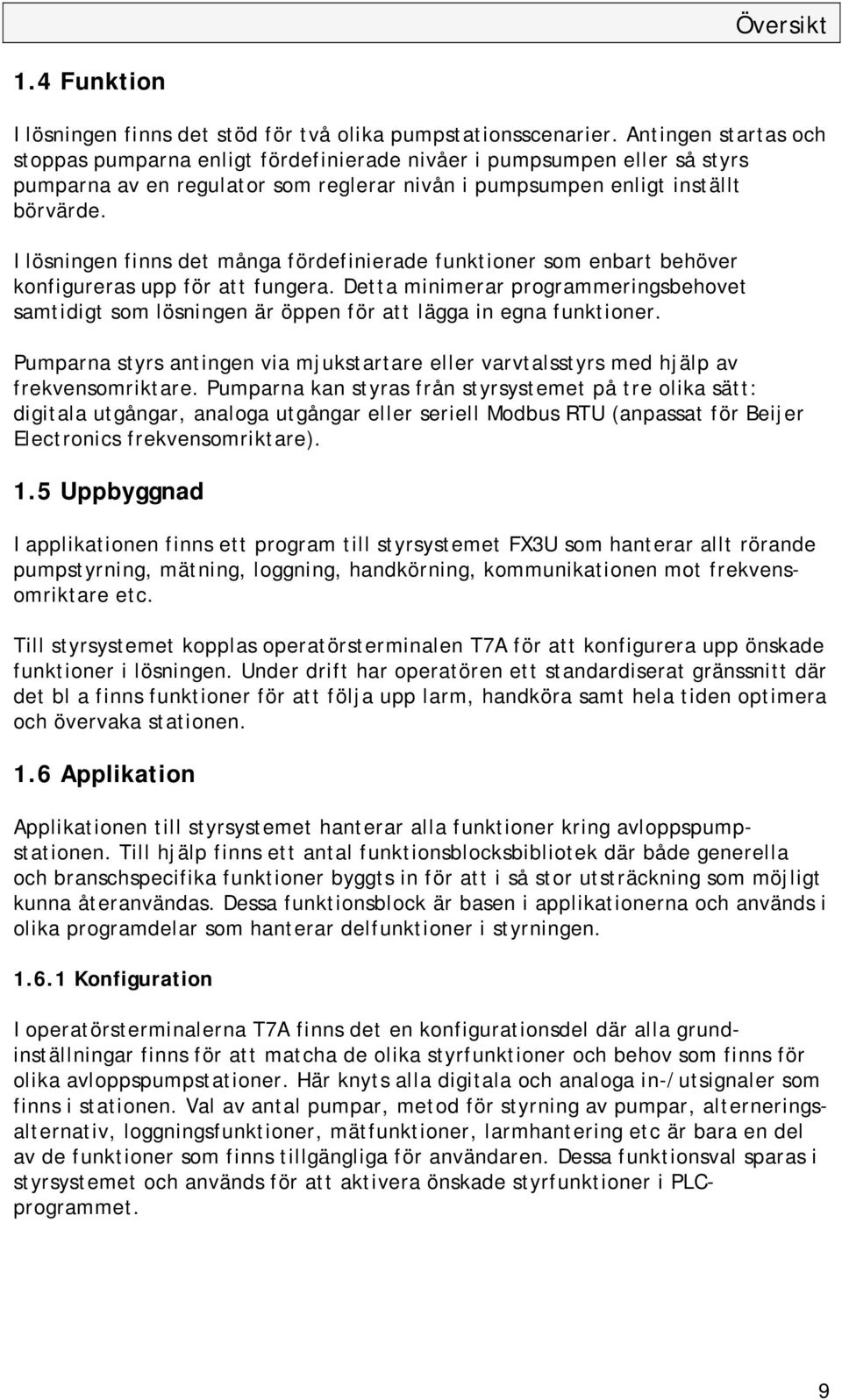

9 Översikt 1.4 I lösningen finns det stöd för två olika pumpstationsscenarier. Antingen startas och stoppas pumparna enligt fördefinierade nivåer i pumpsumpen eller så styrs pumparna av en regulator som reglerar nivån i pumpsumpen enligt inställt börvärde. I lösningen finns det många fördefinierade funktioner som enbart behöver konfigureras upp för att fungera. Detta minimerar programmeringsbehovet samtidigt som lösningen är öppen för att lägga in egna funktioner. Pumparna styrs antingen via mjukstartare eller varvtalsstyrs med hjälp av frekvensomriktare. Pumparna kan styras från styrsystemet på tre olika sätt: digitala utgångar, analoga utgångar eller seriell Modbus RTU (anpassat för Beijer Electronics frekvensomriktare). 1.5 Uppbyggnad I applikationen finns ett program till styrsystemet FX3U som hanterar allt rörande pumpstyrning, mätning, loggning, handkörning, kommunikationen mot frekvensomriktare etc. Till styrsystemet kopplas operatörsterminalen T7A för att konfigurera upp önskade funktioner i lösningen. Under drift har operatören ett standardiserat gränssnitt där det bl a finns funktioner för att följa upp larm, handköra samt hela tiden optimera och övervaka stationen. 1.6 Applikation Applikationen till styrsystemet hanterar alla funktioner kring avloppspumpstationen. Till hjälp finns ett antal funktionsblocksbibliotek där både generella och branschspecifika funktioner byggts in för att i så stor utsträckning som möjligt kunna återanvändas. Dessa funktionsblock är basen i applikationerna och används i olika programdelar som hanterar delfunktioner i styrningen Konfiguration I operatörsterminalerna T7A finns det en konfigurationsdel där alla grundinställningar finns för att matcha de olika styrfunktioner och behov som finns för olika avloppspumpstationer. Här knyts alla digitala och analoga in-/utsignaler som finns i stationen. Val av antal pumpar, metod för styrning av pumpar, alterneringsalternativ, loggningsfunktioner, mätfunktioner, larmhantering etc är bara en del av de funktioner som finns tillgängliga för användaren. Dessa funktionsval sparas i styrsystemet och används för att aktivera önskade styrfunktioner i PLCprogrammet. 9

10 Översikt Drift Under drift presenteras i operatörsterminalen status på pumparna, strömförbrukning, drifttider och när det är dags för service. Mätningar sker kontinuerligt i stationen på nivå, flöde, pumpströmmar, nederbörd, energianvändning etc. Vid behov kan anläggningens pumpar handköras. Larmhanteringen i operatörsterminalen visar i klartext vilka fel som uppkommit i stationen Kommunikation Då seriell Modbus-kommunikation väljs in som pumpstyrningsmetod aktiveras en applikation som är inbyggd i lösningen och används för att för att hantera kommunikationen mot frekvensomriktare via standard seriell Modbus RTU (RS-485). I projektet har man möjlighet att använda upp till tre stycken Beijer frekvensomriktare av typen E2 och/eller H2. Genom att använda denna styrmetod försvinner behovet av analoga utgångsmoduler för att styra omriktarna och analoga ingångsmoduler för att läsa tillbaka aktuell ström från omriktarna. Vilket gör detta till en mer kostnadseffektiv lösning. 10

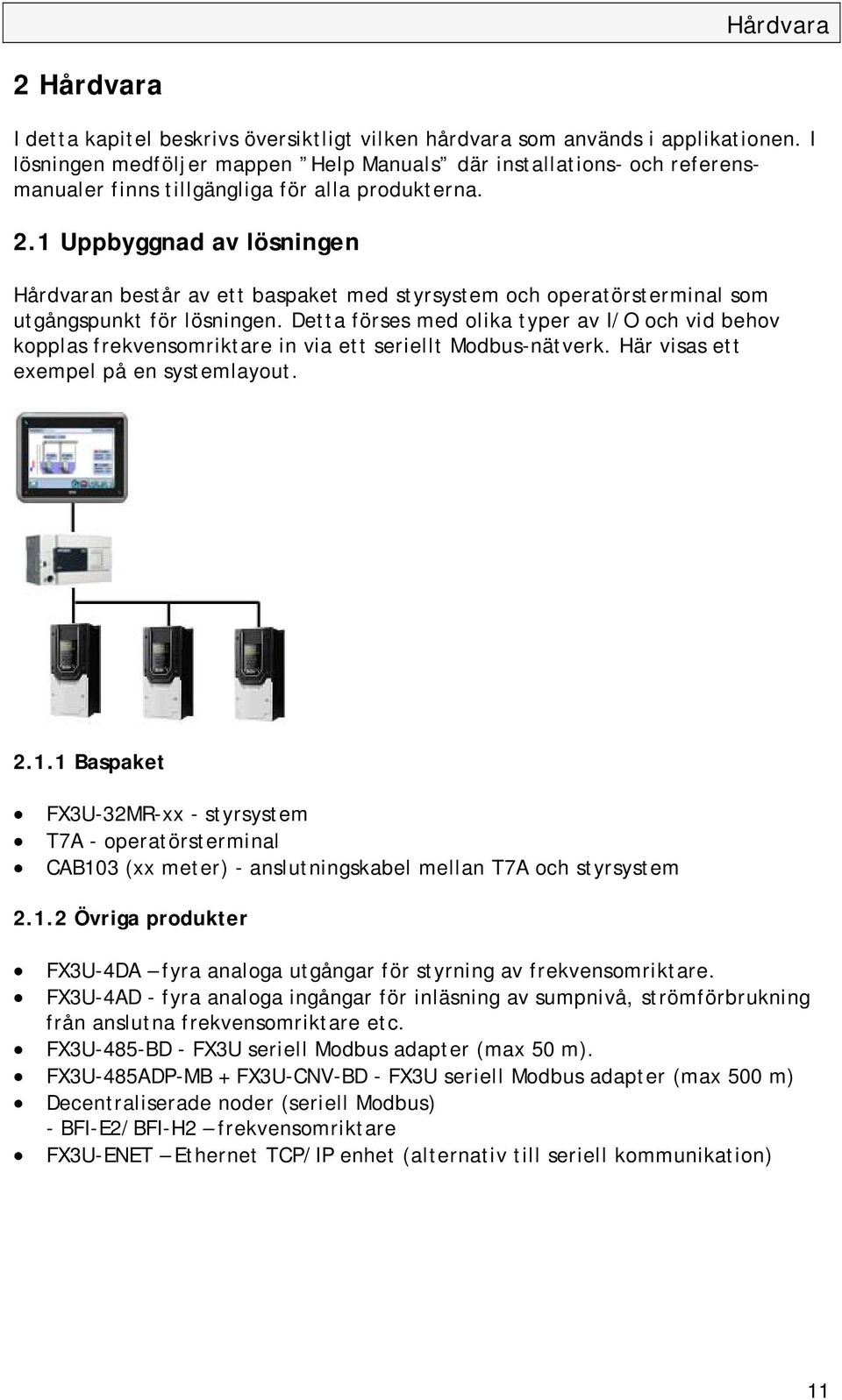

11 Hårdvara 2 Hårdvara I detta kapitel beskrivs översiktligt vilken hårdvara som används i applikationen. I lösningen medföljer mappen Help Manuals där installations- och referensmanualer finns tillgängliga för alla produkterna. 2.1 Uppbyggnad av lösningen Hårdvaran består av ett baspaket med styrsystem och operatörsterminal som utgångspunkt för lösningen. Detta förses med olika typer av I/O och vid behov kopplas frekvensomriktare in via ett seriellt Modbus-nätverk. Här visas ett exempel på en systemlayout Baspaket FX3U-32MR-xx - styrsystem T7A - operatörsterminal CAB103 (xx meter) - anslutningskabel mellan T7A och styrsystem Övriga produkter FX3U-4DA fyra analoga utgångar för styrning av frekvensomriktare. FX3U-4AD - fyra analoga ingångar för inläsning av sumpnivå, strömförbrukning från anslutna frekvensomriktare etc. FX3U-485-BD - FX3U seriell Modbus adapter (max 50 m). FX3U-485ADP-MB + FX3U-CNV-BD - FX3U seriell Modbus adapter (max 500 m) Decentraliserade noder (seriell Modbus) - BFI-E2/BFI-H2 frekvensomriktare FX3U-ENET Ethernet TCP/IP enhet (alternativ till seriell kommunikation) 11

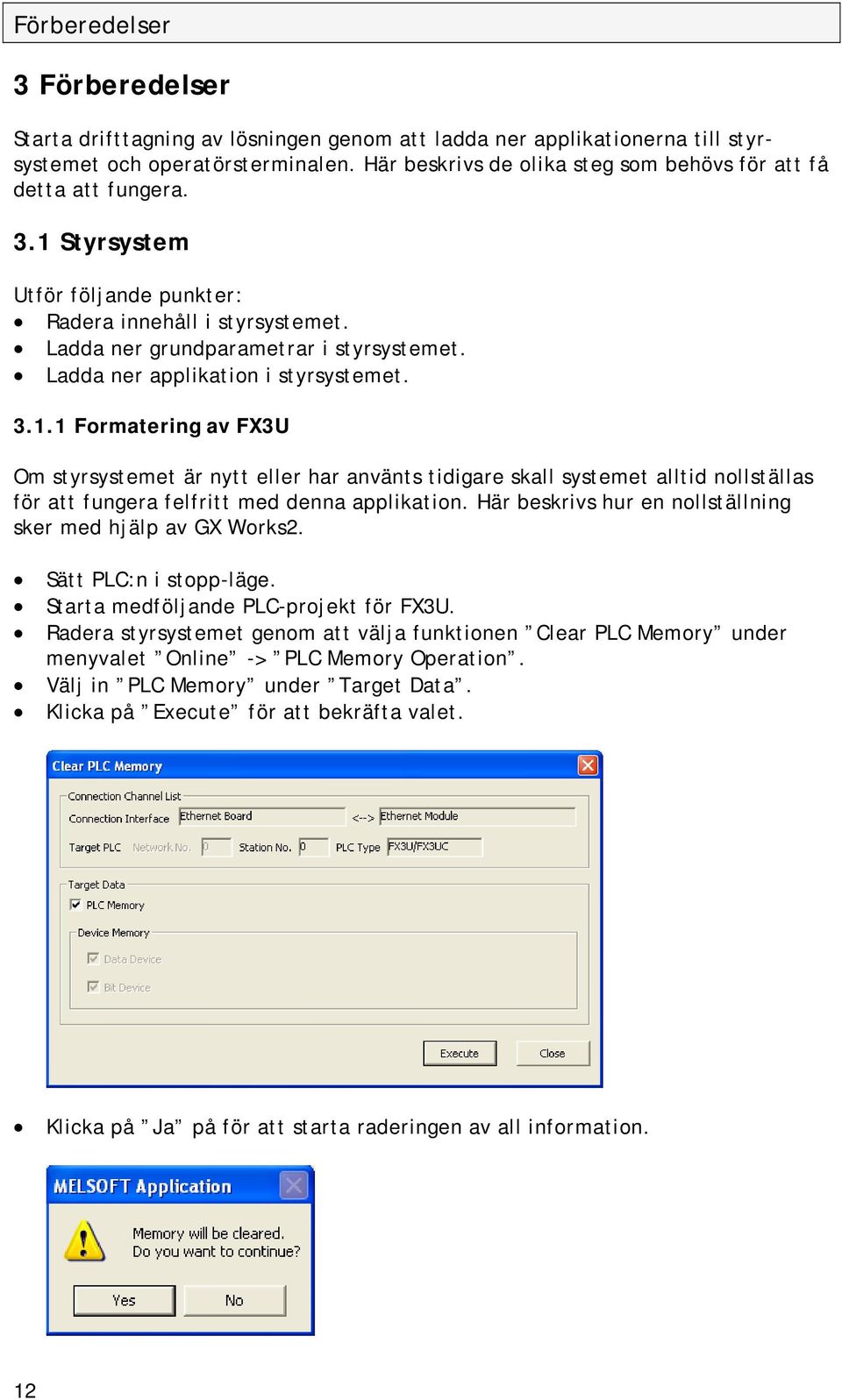

12 Förberedelser 3 Förberedelser Starta drifttagning av lösningen genom att ladda ner applikationerna till styrsystemet och operatörsterminalen. Här beskrivs de olika steg som behövs för att få detta att fungera. 3.1 Styrsystem Utför följande punkter: Radera innehåll i styrsystemet. Ladda ner grundparametrar i styrsystemet. Ladda ner applikation i styrsystemet Formatering av FX3U Om styrsystemet är nytt eller har använts tidigare skall systemet alltid nollställas för att fungera felfritt med denna applikation. Här beskrivs hur en nollställning sker med hjälp av GX Works2. Sätt PLC:n i stopp-läge. Starta medföljande PLC-projekt för FX3U. Radera styrsystemet genom att välja funktionen Clear PLC Memory under menyvalet Online -> PLC Memory Operation. Välj in PLC Memory under Target Data. Klicka på Execute för att bekräfta valet. Klicka på Ja på för att starta raderingen av all information. 12

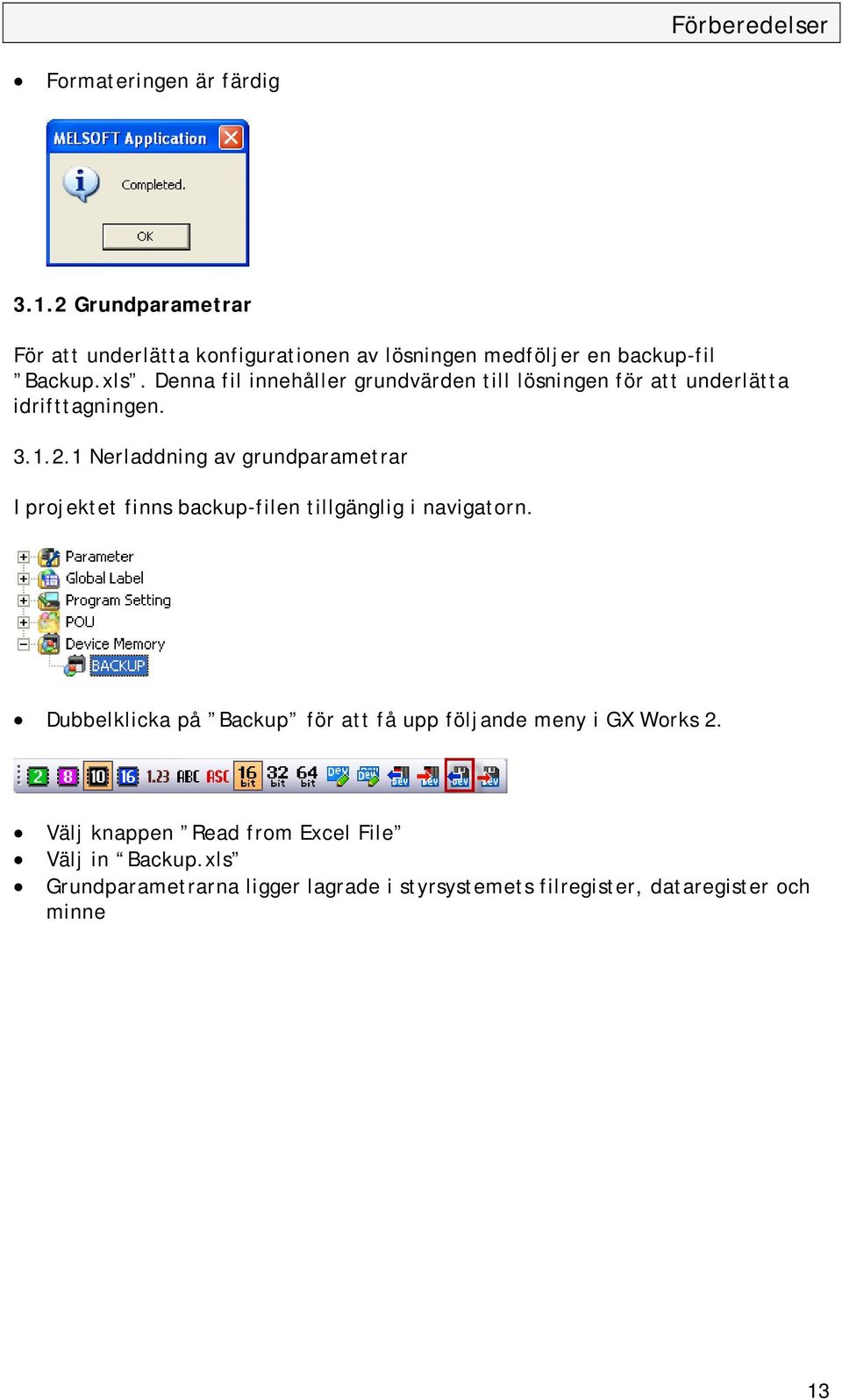

13 Förberedelser Formateringen är färdig Grundparametrar För att underlätta konfigurationen av lösningen medföljer en backup-fil Backup.xls. Denna fil innehåller grundvärden till lösningen för att underlätta idrifttagningen Nerladdning av grundparametrar I projektet finns backup-filen tillgänglig i navigatorn. Dubbelklicka på Backup för att få upp följande meny i GX Works 2. Välj knappen Read from Excel File Välj in Backup.xls Grundparametrarna ligger lagrade i styrsystemets filregister, dataregister och minne 13

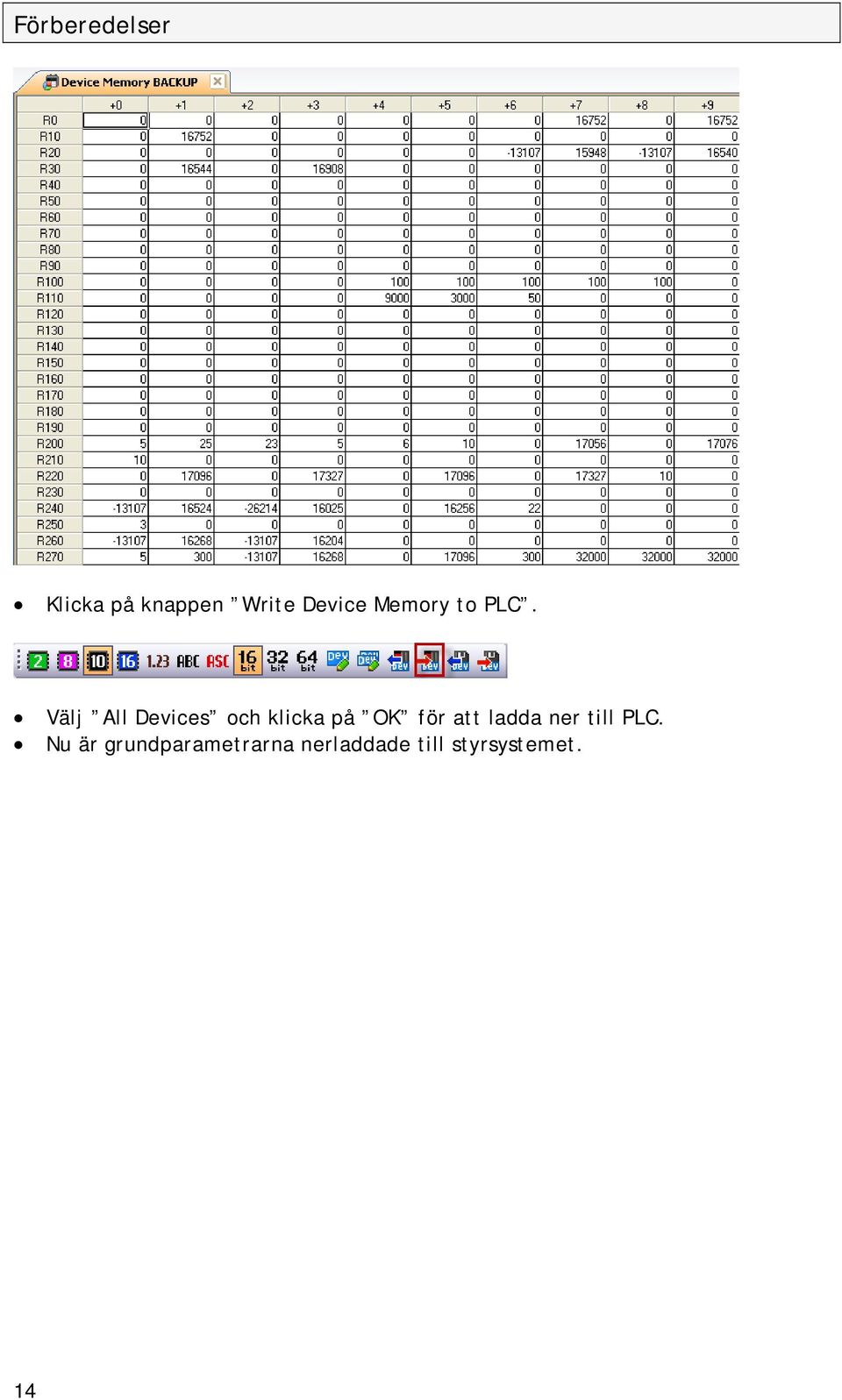

14 Förberedelser Klicka på knappen Write Device Memory to PLC. Välj All Devices och klicka på OK för att ladda ner till PLC. Nu är grundparametrarna nerladdade till styrsystemet. 14

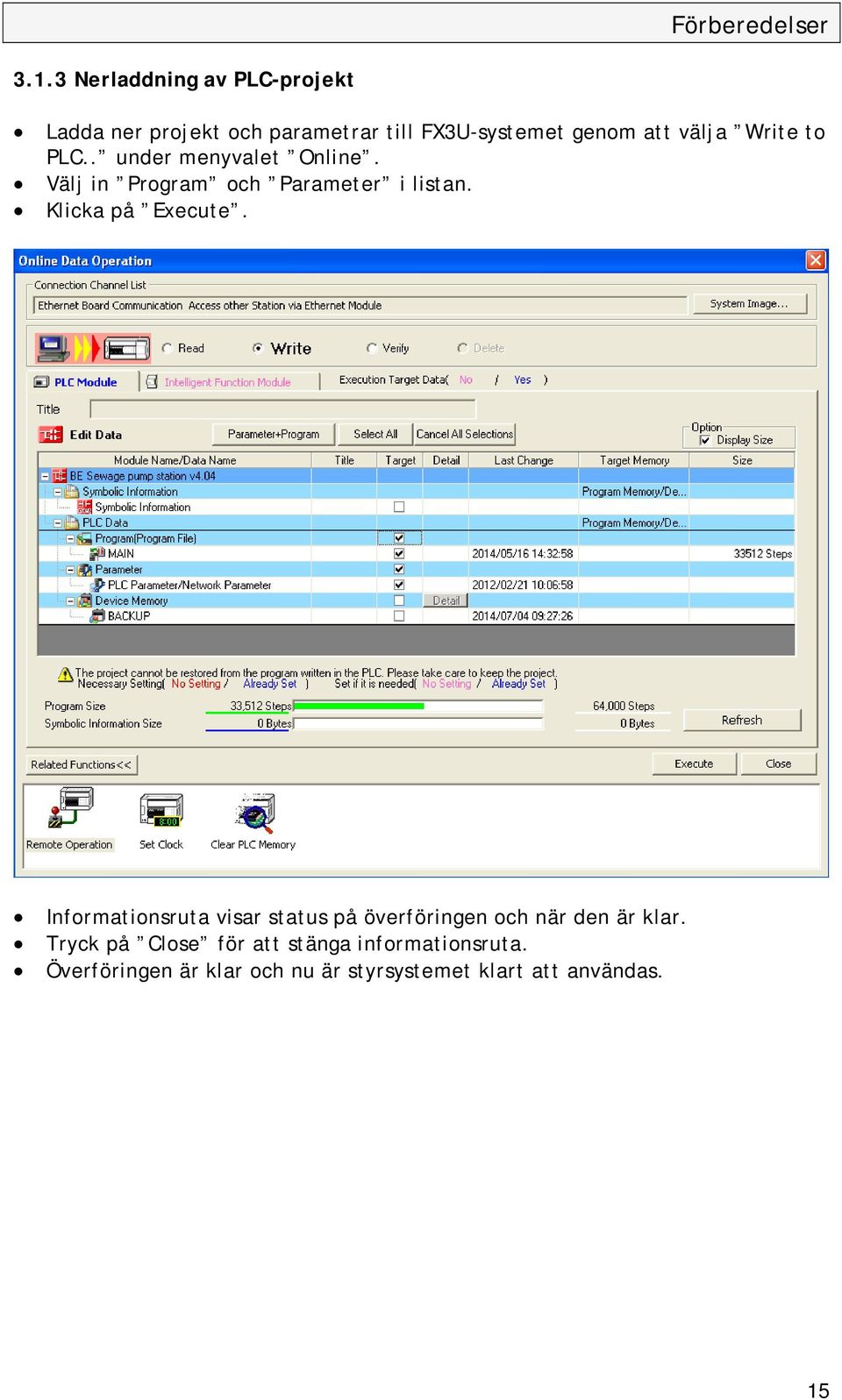

15 Förberedelser Nerladdning av PLC-projekt Ladda ner projekt och parametrar till FX3U-systemet genom att välja Write to PLC.. under menyvalet Online. Välj in Program och Parameter i listan. Klicka på Execute. Informationsruta visar status på överföringen och när den är klar. Tryck på Close för att stänga informationsruta. Överföringen är klar och nu är styrsystemet klart att användas. 15

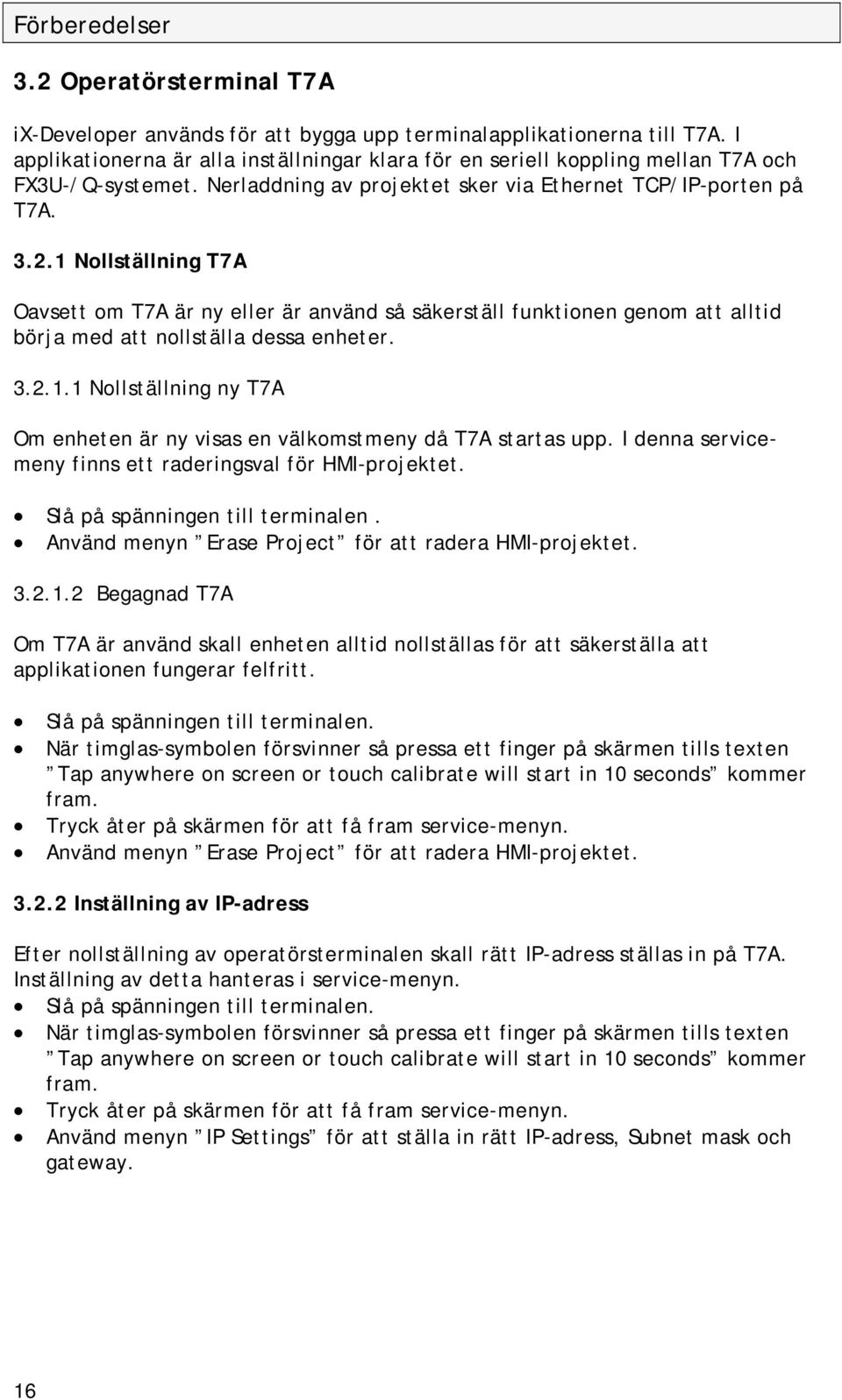

16 Förberedelser 3.2 Operatörsterminal T7A ix-developer används för att bygga upp terminalapplikationerna till T7A. I applikationerna är alla inställningar klara för en seriell koppling mellan T7A och FX3U-/Q-systemet. Nerladdning av projektet sker via Ethernet TCP/IP-porten på T7A Nollställning T7A Oavsett om T7A är ny eller är använd så säkerställ funktionen genom att alltid börja med att nollställa dessa enheter Nollställning ny T7A Om enheten är ny visas en välkomstmeny då T7A startas upp. I denna servicemeny finns ett raderingsval för HMI-projektet. Slå på spänningen till terminalen. Använd menyn Erase Project för att radera HMI-projektet Begagnad T7A Om T7A är använd skall enheten alltid nollställas för att säkerställa att applikationen fungerar felfritt. Slå på spänningen till terminalen. När timglas-symbolen försvinner så pressa ett finger på skärmen tills texten Tap anywhere on screen or touch calibrate will start in 10 seconds kommer fram. Tryck åter på skärmen för att få fram service-menyn. Använd menyn Erase Project för att radera HMI-projektet Inställning av IP-adress Efter nollställning av operatörsterminalen skall rätt IP-adress ställas in på T7A. Inställning av detta hanteras i service-menyn. Slå på spänningen till terminalen. När timglas-symbolen försvinner så pressa ett finger på skärmen tills texten Tap anywhere on screen or touch calibrate will start in 10 seconds kommer fram. Tryck åter på skärmen för att få fram service-menyn. Använd menyn IP Settings för att ställa in rätt IP-adress, Subnet mask och gateway. 16

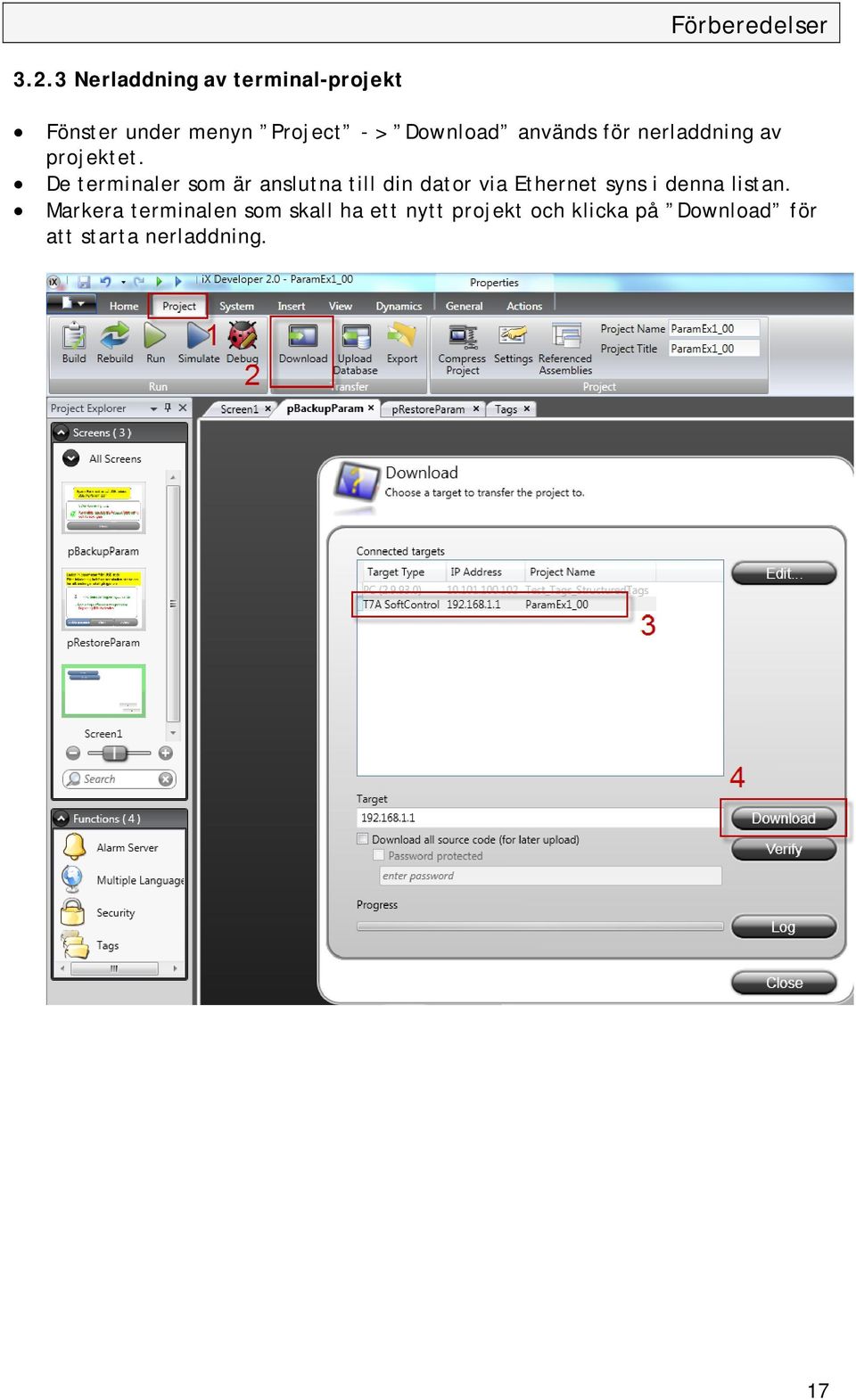

17 Förberedelser Nerladdning av terminal-projekt Fönster under menyn Project - > Download används för nerladdning av projektet. De terminaler som är anslutna till din dator via Ethernet syns i denna listan. Markera terminalen som skall ha ett nytt projekt och klicka på Download för att starta nerladdning. 17

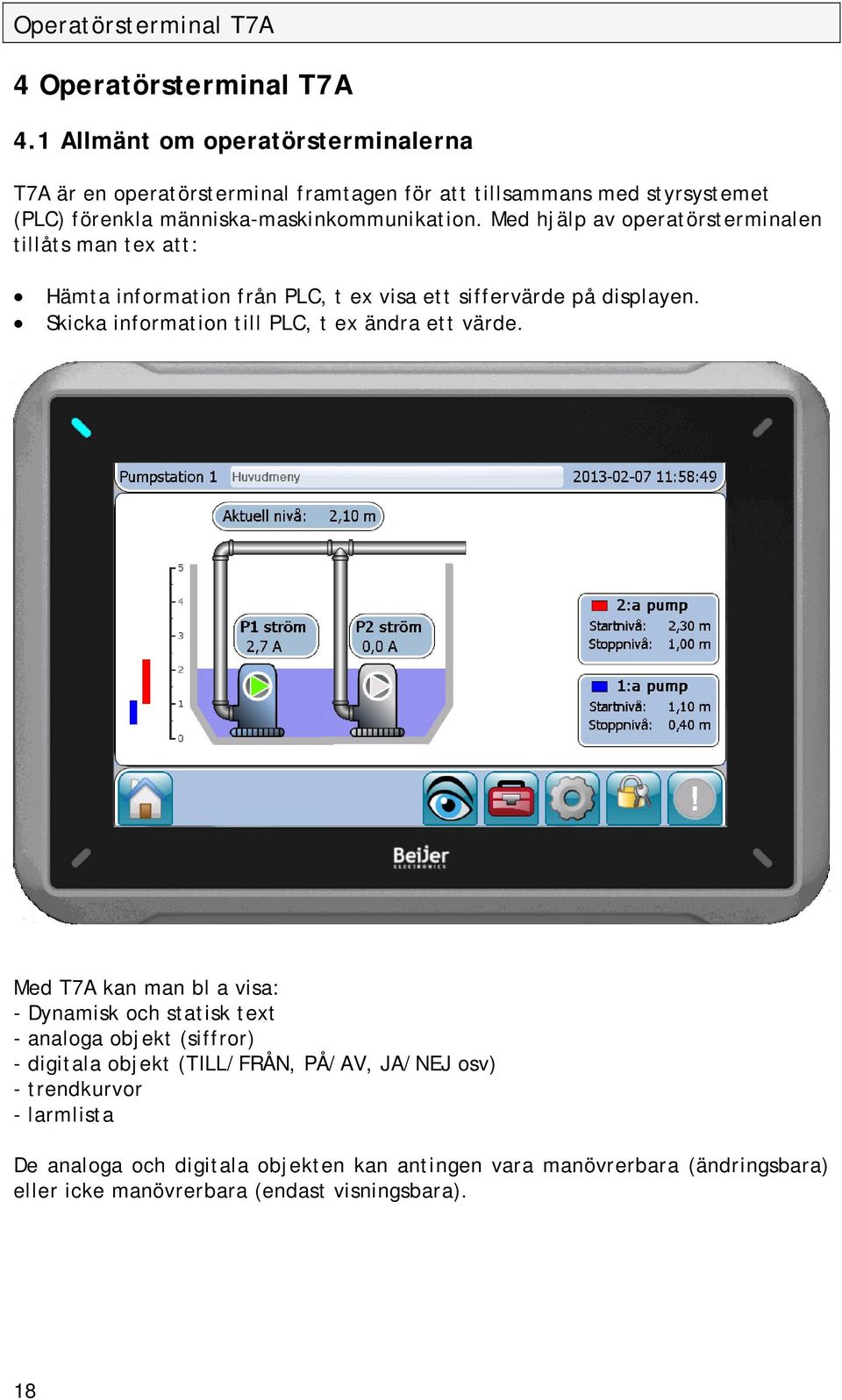

18 Operatörsterminal T7A 4 Operatörsterminal T7A 4.1 Allmänt om operatörsterminalerna T7A är en operatörsterminal framtagen för att tillsammans med styrsystemet (PLC) förenkla människa-maskinkommunikation. Med hjälp av operatörsterminalen tillåts man tex att: Hämta information från PLC, t ex visa ett siffervärde på displayen. Skicka information till PLC, t ex ändra ett värde. Med T7A kan man bl a visa: - Dynamisk och statisk text - analoga objekt (siffror) - digitala objekt (TILL/FRÅN, PÅ/AV, JA/NEJ osv) - trendkurvor - larmlista De analoga och digitala objekten kan antingen vara manövrerbara (ändringsbara) eller icke manövrerbara (endast visningsbara). 18

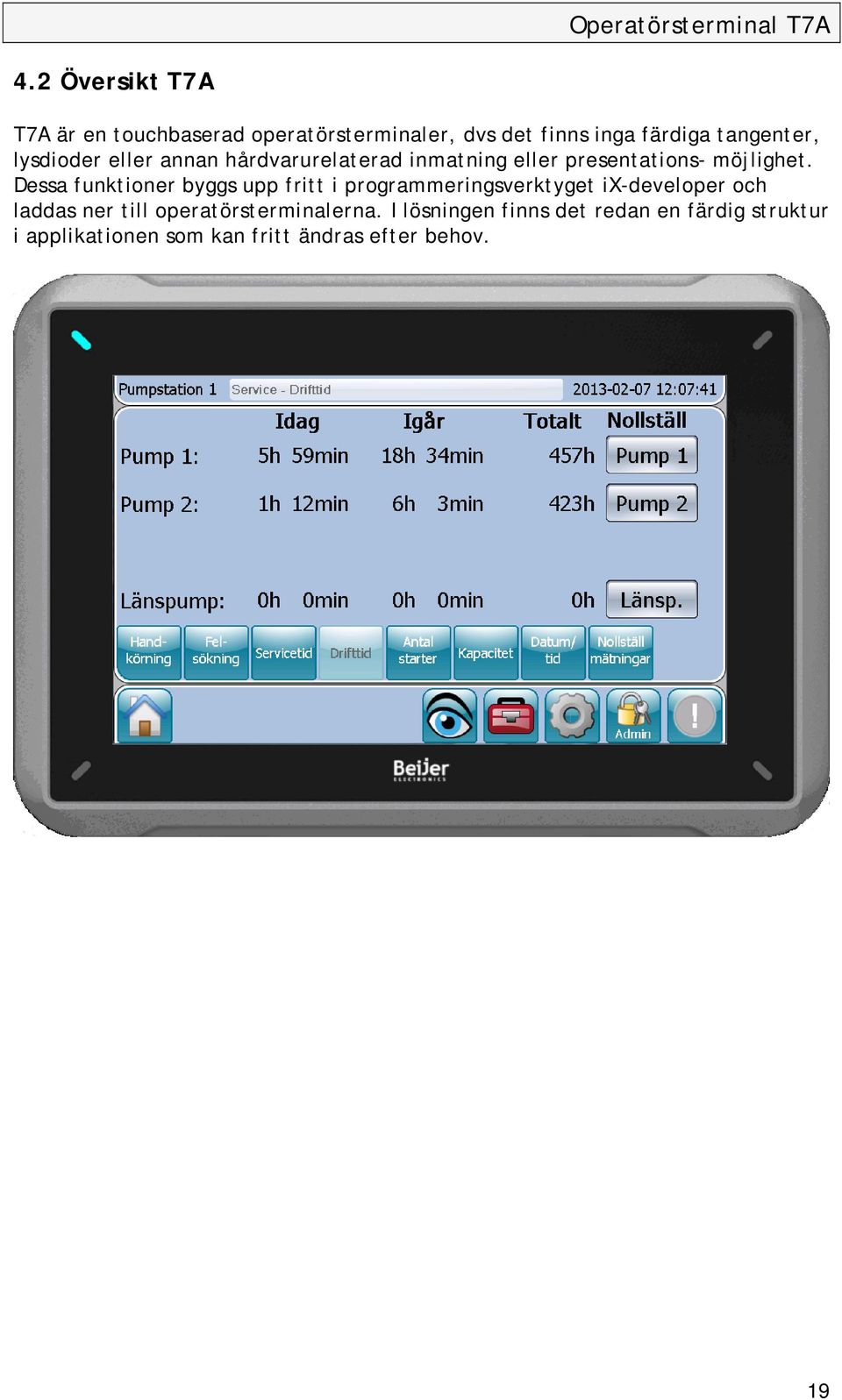

19 Operatörsterminal T7A 4.2 Översikt T7A T7A är en touchbaserad operatörsterminaler, dvs det finns inga färdiga tangenter, lysdioder eller annan hårdvarurelaterad inmatning eller presentations- möjlighet. Dessa funktioner byggs upp fritt i programmeringsverktyget ix-developer och laddas ner till operatörsterminalerna. I lösningen finns det redan en färdig struktur i applikationen som kan fritt ändras efter behov. 19

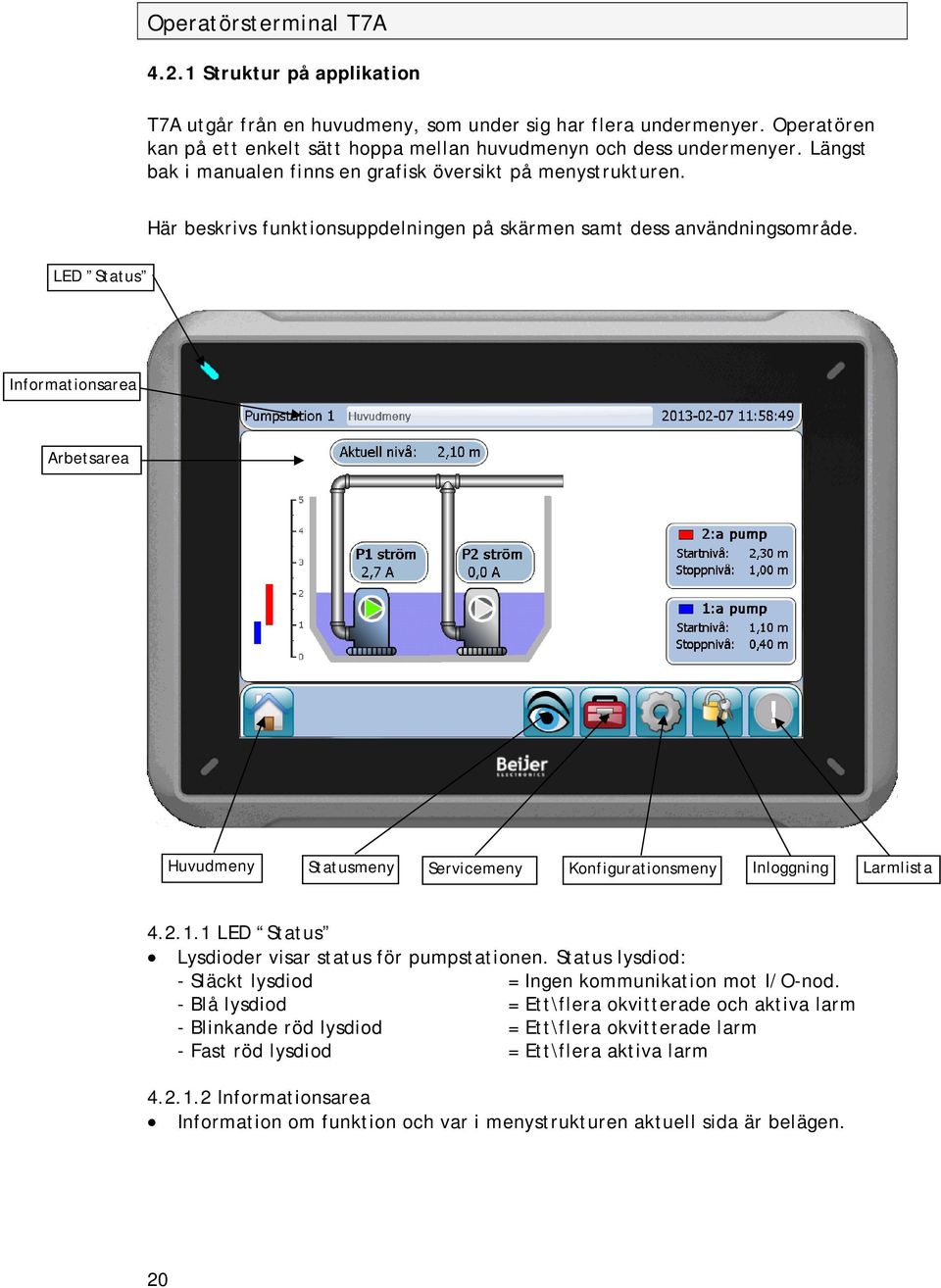

20 Operatörsterminal T7A Struktur på applikation T7A utgår från en huvudmeny, som under sig har flera undermenyer. Operatören kan på ett enkelt sätt hoppa mellan huvudmenyn och dess undermenyer. Längst bak i manualen finns en grafisk översikt på menystrukturen. LED Status Här beskrivs funktionsuppdelningen på skärmen samt dess användningsområde. Informationsarea Arbetsarea Huvudmeny Statusmeny Servicemeny Konfigurationsmeny Inloggning Larmlista LED Status Lysdioder visar status för pumpstationen. Status lysdiod: - Släckt lysdiod = Ingen kommunikation mot I/O-nod. - Blå lysdiod = Ett\flera okvitterade och aktiva larm - Blinkande röd lysdiod = Ett\flera okvitterade larm - Fast röd lysdiod = Ett\flera aktiva larm Informationsarea Information om funktion och var i menystrukturen aktuell sida är belägen. 20

21 Operatörsterminal T7A Arbetsarea Här sker all konfiguration och val av parametrar. Område visar aktuell information samt status Huvudmeny Tryck på knappen Huvudmeny för att hoppa till första sidan Statusmeny Hopp till val i statusmenyn Servicemeny Hopp till val i servicemenyn Konfigurationsmeny Hopp till val i konfigurationsmenyn Inloggning Knapp för inloggning/utloggning Larmlista Hopp till larmlistan 21

22 Operatörsterminal T7A 4.3 Att använda T7A Här beskrivs olika grundfunktioner i operatörsterminalen som användaren har nytta av Inloggning För att kunna göra ändringar av inställningar eller manövrera objekt måste användaren vara inloggad på operatörsterminalen. På första sidan finns knappen för att manuellt logga in. Om någon funktion kräver inloggning kommer automatiskt en inloggningsruta att visas. Grundinställning för inloggning på nivå 1 som operatör är 12 och på nivå 7 som service-personal är 123. Där servicepersonal har fulla rättigheter att ändra allt. Gör följande för att logga in: Välj rätt användartyp. Ange lösenordet i den rutan som kommer upp. Avsluta med OK Utloggning Systemet är inställd att automatiskt logga ut efter 10 minuters inaktivitet och i samband med detta hoppar terminalen automatiskt tillbaka till huvudmenyn. Alternativ är att använda knappen Logga ut på första sidan för att manuellt logga ut från systemet. 22

23 Operatörsterminal T7A Hopp till olika menyer Hopp i strukturen sker genom att trycka på de knappar som finns tillgängliga i menyvalsområdet. Vid knapptryckningar på objekt i arbetsarean kommer även andra bildrutor att visas för att kunna ställa in och konfigurera olika funktioner Ändra manövrerbart digitalt objekt Tryck på det digitala objektet för att ändra objektets status Ändra manövrerbart analogt objekt Tryck på det analoga objektet och skriv in önskat siffervärde. Tryck Enter när inmatningen är klar Larmlistan Hopp till larmlistan görs med tangenten Larm. Här visas aktuella och historiska larm. I larmlistan lagras larmen i tidsföljd med det senaste larmet först i listan Skärmsläckare Om terminalen inte används, dvs ingen har rört terminalen inom 30 minuter så släcks skärmen. För att aktivera operatörsterminalen igen så tryck på skärmen. Om larm aktiveras tänds skärmen upp och kommer att förbli upptänd tills larmet är kvitterat. 23

24 Uppbyggnad av applikation 5 Uppbyggnad av applikation Då förberedelserna är klara har både operatörsterminal och styrsystem försetts med applikationer samt förinställda värden. Operatörsterminalen T7A är användargränssnittet för både konfiguration, styrning och övervakning. 5.1 Uppbyggnad av applikation Vid uppstart av terminalen visas nedanstående processbild som är huvudmenyn i operatörsterminalen. Där finns också fem undermenyer avsedd att hantera alla funktioner i pumpstationen samt knappar för att hoppa till föregående meny och tillbaka till huvudmenyn. Följande huvudmenyer finns tillgängliga: Konfigurationsmenyn används för att konfigurera alla funktionerna i pumpstationen. Antingen via en wizard eller genom enskilda inställningar på olika parametrar. Servicemeny används för att för att hantera serviceintervall, kontrollera drifttider och antal starter, inställning av datum/tid och nollställning av dataloggning. Här presenteras status på pumpar, ström, temperatur och diverse annan information. Inloggning/utloggning i operatörsterminalen. Hopp till larmlistan för hantering av larm. 24

25 Konfiguration 6 Konfiguration I detta kapitel visas vilka alternativ det finns för att konfigurera upp pumpstationen. För att komma in i menyn krävs högsta behörighetsnivå dvs Admin - nivå i operatörsterminalen. Grundinställt lösenord är 123. Olika konfigurationsmöjligheter gör det enkelt att anpassa applikationen till olika utformade pumpstationer. Följande val finns tillgängliga: I/O Styrning Pumpar Larm Givare Datalogg Trendskala Mätningar Pumphus Säkerhet Nätspänning Modem 25

26 Konfiguration 6.1 I/O I applikationen finns det en mängd olika digitala och analoga in-/utsignaler som behövs för att styra funktionerna i pumpstationen. Dessa signaler knyter användaren själv till fysisk hårdvara i operatörsterminalen under menyn I/O. Under denna menyn finns det val för fyra olika typer av I/O: Digitala ingångar Digitala utgångar Analoga ingångar Analoga utgångar Digitala ingångar Knytning av funktioner till fysiska digitala ingångar placerade på styrsystemet FX3U. Det finns 53 funktionsval för de digitala ingångarna. Dessa val finns tillgängliga i en lista under denna meny. Välj in de olika funktioner som krävs för att anpassa lösningen till aktuell pumpstation. Gör följande för att knyta funktioner till digitala ingångar: Använd vänster- och höger piltangenter för att bläddra mellan I/O. Alternativt används knappen för val av olika I/O-grupper. 26

27 Konfiguration Tryck på drop-down listan för att få upp tillgängliga val för digitala ingångar. Klicka på valet i vallistan för att slutföra inställningen slista digitala ingångar erna knyts till valfria digitala ingångar via nedanstående vallista. Nr 0 Ej använd Ingen funktion. 1 Auto pump 1 0=styrning av pump ej möjlig via PLC:n, 1=Styrning möjlig. 2 Auto pump 2 0=styrning av pump ej möjlig via PLC:n, 1=Styrning möjlig. 3 Auto pump 3 0=styrning av pump ej möjlig via PLC:n, 1=Styrning möjlig. 4 Driftsvar fram pump 1 0=pump stoppad, 1=pump körs framåt. 5 Driftsvar fram pump 2 0=pump stoppad, 1=pump körs framåt. 6 Driftsvar fram pump 3 0=pump stoppad, 1=pump körs framåt. 7 Driftsvar back pump 1 0=pump stoppad, 1=pump körs bakåt. 8 Driftsvar back pump 2 0=pump stoppad, 1=pump körs bakåt. 9 Driftsvar back pump 3 0=pump stoppad, 1=pump körs bakåt. 10 Motorskydd pump 1 0=larm, 1=ok. 11 Motorskydd pump 2 0=larm, 1=ok. 12 Motorskydd pump 3 0=larm, 1=ok. 13 Pumpvakt pump 1 0=larm, 1=ok. 14 Pumpvakt pump 2 0=larm, 1=ok. 15 Pumpvakt pump 3 0=larm, 1=ok. 16 Arbetsbrytare pump 1 0=arbetsbrytare från, 1=arbetsbrytare till. 17 Arbetsbrytare pump 2 0=arbetsbrytare från, 1=arbetsbrytare till. 18 Arbetsbrytare pump 3 0=arbetsbrytare från, 1=arbetsbrytare till. 19 Hög temperatur pump 1 0=larm, 1=ok. 20 Hög temperatur pump 2 0=larm, 1=ok. 21 Hög temperatur pump 3 0=larm, 1=ok. 27

28 Konfiguration Nr 22 Kontaktorsvar pump 1 0=ej kontaktorsvar, 1=kontaktorsvar. 23 Kontaktorsvar pump 2 0=ej kontaktorsvar, 1=kontaktorsvar. 24 Kontaktorsvar pump 3 0=ej kontaktorsvar, 1=kontaktorsvar. 25 Pump 1 ok 0=larm, 1=ok. 26 Pump 2 ok 0=larm, 1=ok. 27 Pump 3 ok 0=larm, 1=ok. 28 Överspänningsskydd 0=larm, 1=ok. 29 Fas ok 0=larm, 1=ok. 30 Säkring 230 VAC utlöst 0=larm, 1=ok. 31 Säkring 24 VDC utlöst 0=larm, 1=ok. 32 Manöversäkring utlöst 0=larm, 1=ok. 33 Fel 24 VDC 0=larm, 1=ok VDC OK 0=larm, 1=ok. 35 Lågnivå 0=ok, 1=larm. 36 Högnivå 0=ok, 1=larm. 37 Belysning närvaroindikering 0=ingen närvaroindikering, 1=närvaroindikering. 38 Nöddrift Reserverad för framtida bruk. 39 Låg rumstemperatur 0=larm, 1=ok. 40 Spolautomatik 0=styrning av spolning ej möjlig via PLC:n 1=styrning möjlig. 41 Kvittering trygghetslarm 1=kvittering. 42 Driftval auto utebelysning 0=ingen PLC-styrning, 1=PLC-styrning. 43 Rörelsedetektor 0=ingen detektering, 1=detektering. 44 Driftval auto luftvärmare 0=ingen PLC-styrning, 1=PLC-styrning. 45 Fjärrlarm 0=frånkopplad, 1=fjärrlarm aktiverat. 46 Nivåvippa länspumpgrop 0=opåverkad, 1=påverkad. 47 Bräddvippa 0=opåverkad, 1=påverkad. 48 Bräddmätarpuls Puls från bräddmätare. 49 Flödespuls ut Puls från flödesmätare. 50 Regnmätarpuls Puls från regnmätare. 51 Energipuls (kwh) Puls från energimätare. 52 Inbrottslarm 0=larm, 1=ok. 53 Nätspänning ok 0=nätspänning borta, 1=nätspänning ok. 28

29 Konfiguration Digitala utgångar Knytning av funktioner till fysiska digitala utgångar placerade på styrsystemet FX3U. Det finns 21 funktionsval för de digitala utgångarna. Dessa val finns tillgängliga i en lista under denna meny. Välj in de olika funktioner som krävs för att anpassa lösningen till aktuell pumpstation. Gör följande för att knyta funktioner till digitala utgångar: Använd vänster- och höger piltangenter för att bläddra mellan I/O. Alternativt används knappen för val av olika I/O-grupper. Tryck på drop-down listan för att få upp tillgängliga val för digitala utgångar. Klicka på valet i vallistan för att slutföra inställningen. 29

30 Konfiguration slista digitala uygångar erna knyts till valfria digitala utgångar via nedanstående vallista. Nr 0 Ej använd Ingen funktion. 1 Kontaktor pump 1 0=kontaktor från, 1=kontaktor till. 2 Start fram pump 1 0=stopp pump, 1=start pump framåt. 3 Start back pump 1 0=stopp pump, 1=start pump bakåt. 4 Kontaktor pump 2 0=kontaktor från, 1=kontaktor till. 5 Start fram pump 2 0=stopp pump, 1=start pump framåt. 6 Start back pump 2 0=stopp pump, 1=start pump bakåt. 7 Kontaktor pump 3 0=kontaktor från, 1=kontaktor till. 8 Start fram pump 3 0=stopp pump, 1=start pump framåt. 9 Start back pump 3 0=stopp pump, 1=start pump bakåt. 10 Reset motorskydd pump 1 1=återställ motorskydd. 11 Reset motorskydd pump 2 1=återställ motorskydd. 12 Reset motorskydd pump 3 1=återställ motorskydd. 13 Spolning 0=stoppa spolning, 1=starta spolning. 14 Sirén 0=stopp sirén, 1=start sirén. 15 Återställning pumplarm 1=återställ. 16 Start utebelysning 0=släck, 1=tänd. 17 Start luftvärmare 0=stopp luftvärmare, 1=start luftvärmare. 18 Start länspump 0=stopp pump, 1=start pump. 19 Summalarm A 0=ett eller flera larm aktiva, 1=inga larm. 20 Summalarm B 0=ett eller flera larm aktiva, 1=inga larm. 21 Summalarm C 0=ett eller flera larm aktiva, 1=inga larm. 30

31 Konfiguration Analoga ingångar Här beskrivs knytning av funktioner till analoga ingångar på moduler av typen FX3U-4AD. Dessa är monterade på styrsystemet FX3U. Det finns 8 funktionsval för de analoga ingångarna. Dessa val finns tillgängliga i en lista under denna meny. Välj in de olika funktioner som krävs för att anpassa lösningen till aktuell pumpstation. Gör följande för att knyta olika moduler med analoga ingångar till styrsystemet: Tryck på drop-down listan vid adress ( adr ) för att få upp tillgängliga moduladresser. Välj in vilken position modulen har i vallistan. Välj mellan Modul 1-8. Den första specialmodulen längst till vänster har modulplats 1, nästa har modulplats 2 osv. 31

32 Konfiguration Gör följande för att knyta olika funktioner till analoga ingångar: Tryck på drop-down listan för att få upp tillgängliga val för analoga ingångar. Klicka på valet i vallistan för att slutföra inställningen. Gör följande för att knyta olika signaltyper till analoga ingångar: Tryck på drop-down listan för att få upp tillgängliga signaltyper. Klicka på valet i vallistan för att slutföra inställningen. Återupprepa tills alla analoga insignaler är knutna till rätt modul, funktion och signaltyp. 32

33 Konfiguration Min/max analoga ingångar Under Min/max -menyn finns det för varje analog ingång en omskalningsfunktion för att anpassa insignalerna till önskat min- och maxvärde i applikationen (ingenjörsenheter). Gör följande för att sätta gränser för de analoga ingångarna: Markera värde som skall ändras genom att trycka på det. Skriv in önskade värden och tryck Enter för att avsluta inmatning. Återupprepa tills alla analoga insignaler har fått ett korrekt min/maxvärde. Notera följande exempel En nivågivare ger en signal på 4-20 ma och som motsvarar exempelvis 0-5 meter. Då ser konfigurationen ut enligt följande: - Signaltyp = 4-20 ma - Min = 0 (dvs vid 4 ma) - Max = 5 (dvs vid 20 ma) slista analoga ingångar erna knyts till valfria analoga ingångar via nedanstående vallista. Nr 0 Ej använd Ingen funktion. 1 Ström pump 1 Aktuell ström pump (0,1 A). 2 Ström pump 2 Aktuell ström pump (0,1 A). 3 Ström pump 3 Aktuell ström pump (0,1 A). 4 Sumpnivå Aktuell nivå i sump (0,001 m). 5 Bräddflöde Aktuellt bräddflöde (l/s). 6 Rumstemperatur Aktuell rumstemperatur (0,1 C). 7 Flöde ut Aktuellt flöde ut från pumpstationen. 8 Färskvattenflöde Färskvattenflöde till pumpstationen. 33

34 Konfiguration Analoga utgångar Här beskrivs knytning av funktioner till analoga utgångar på moduler av typen FX3U-4DA. Dessa är monterade på styrsystemet FX3U. Det finns 3 funktionsval för de analoga utgångarna. Dessa val finns tillgängliga i en lista under denna meny. Välj in de olika funktioner som krävs för att anpassa lösningen till aktuell pumpstation. Gör följande för att knyta olika moduler med analoga utgångar till styrsystemet: Tryck på drop-down listan vid adress ( adr ) för att få upp tillgängliga moduladresser. Välj in vilken position modulen har i vallistan. Välj mellan Modul 1-8. Den första specialmodulen längst till vänster har modulplats 1, nästa har modulplats 2 osv. 34

35 Konfiguration Gör följande för att knyta olika funktioner till analoga utgångar: Tryck på drop-down listan för att få upp tillgängliga val för analoga ingångar. Klicka på valet i vallistan för att slutföra inställningen. Gör följande för att knyta olika signaltyper till analoga utgångar: Tryck på drop-down listan för att få upp tillgängliga signaltyper. Klicka på valet i vallistan för att slutföra inställningen. Återupprepa tills alla analoga utsignaler är knutna till rätt modul, funktion och signaltyp. Notera följande: Då signaltyp +/- 10V konfigurerats kommer PLC:n att skicka ut en signal på 0-10 VDC. 35

36 Konfiguration slista analoga utgångar erna knyts till valfria analoga utgångar via nedanstående vallista. Nr 0 Ej använd Ingen funktion. 1 Utsignal pump 1 Hastighetsbörvärde pump 1. 2 Utsignal pump 2 Hastighetsbörvärde pump 2. 3 Utsignal pump 3 Hastighetsbörvärde pump Styrning I denna meny sker val av övergripande funktioner för att styra pumpstationen på önskat sätt Styrmetod I lösningen finns det stöd för att hantera två olika sätt att styra pumparna: Nivå eller Regulator. I de efterföljande avsnitten beskrivs hur dessa styrmetoder fungerar. Tryck på grå knapp för att växla mellan styrmetoderna Nivå Med denna metod styrs pumparna genom att varje pump tilldelas en förinställd start-/stoppnivå i pumpsumpen. Dvs det sker ingen direkt reglering av pumparna utan dessa styrs ovillkorligt av nivån i pumpsumpen. Till detta finns en mängd olika funktioner för att t ex ändra nivåer under natten, hantera stora flöden under kort tid, nödpumpa etc. Inställningarna för detta beskrivs i kap

37 Konfiguration Regulator Med denna styrmetod regleras pumparna genom inställning av önskad nivå i pumpsumpen (börvärde i meter). Start och stopp av regleringen sker genom att ställa in min startdjup samt min reglerdjup för att inte köra torrt i sumpen. Till detta finns det funktioner för att t ex dra igång alla pumparna då startdjup uppnås, periodisk uppvarvning av pumparna för att rensa pumpsumpen/ledningar etc. Inställningarna för detta beskrivs i kap Pumpstyrning Pumparna kan styras på tre olika sätt: digitala utgångar, analoga utgångar eller via seriell Modbus RTU (Beijer Electronics frekvensomriktare E2 och/eller H2). Gör följande för att ändra styrsätt: Tryck på drop-down listan för att få upp tillgängliga styrval. Klicka på valet i vallistan för att slutföra inställningen Digitala utgångar Vid val av denna pumpstyrningsmetod används digitala utgångar på styrsystemet för att starta och stoppa pumparna. I normalfallet används mjukstartare ihop med denna metod för att styra pumparna. Vid detta val finns inga inställningsmöjligheter för pumphastighet. Hantering av digitala utgångar beskrivs närmare i kap

38 Konfiguration Analoga utgångar Vid val av denna pumpstyrningsmetod används modulen FX3U-4DA med fyra analoga utgångar för att styra ut börvärde till frekvensomriktarna. Normalt sett används en digital utgång per omriktare för att starta frekvensomriktaren och eventuellt samtidigt dra en kontaktor för att spänningsmata denna. För att läsa tillbaka aktuell ström från varje omriktare används den analoga ingångsmodulen FX3U-4AD med fyra analoga ingångar. Hantering av digitala utgångar beskrivs närmare i kap Hantering av analoga moduler/signaler beskrivs närmare i kap och Seriell Modbus Med detta val är det möjligt att styra och övervaka upp till tre stycken Beijer Electronics frekvensomriktare via en seriell Modbus RTU-anslutning på styrsystemet. Via nätverket sätts startsignaler och frekvensbörvärden samtidigt som status typ aktuell ström hämtas från frekvensomriktarna. Detta innebär en besparing av hårdvara samtidigt som mycket information kontinuerligt skrivs och läses från frekvensomriktarna. Hantering av seriell Modbus sker med hjälp av inbyggda funktioner. I manualen som medföljer finns all information kring installation och felsökning på Modbusnätverket. 38

39 Konfiguration 6.3 Pumpar I denna meny sker all konfiguration av pumparna. Inställningsmöjligheterna varierar beroende på invald styrmetod: Nivå eller Regulator. Styrmetod ställs in i konfigurationsmenyn Styrning, se kap I detta avsnitt beskrivs vilka olika inställningsmöjligheter som finns för dessa två styrsätt. Observera, beroende på olika val i applikationen kommer vissa knappar ej vara synliga, dvs de är inte aktiva i nuvarande konfiguration. Följande funktioner finns tillgängliga med styrmetod: Nivå. Följande funktioner finns tillgängliga med styrmetod: Regulator. 39

40 Konfiguration Antal pumpar I denna meny bestäms antalet pumpar i anläggningen samt om de spänningsmatas via kontaktorer. Hantering av funktion: Antal pumpar: Kontaktor: Inställning av antal pumpar som används i pumpstationen. - Val om kontaktor finns installerat för att slå av/på matning till varje pump. - Inval av Kontaktorsvar visas på skärmen Kontaktor Val av kontaktor för att kunna slå av/på matning till varje pump. Detta kan kombineras med kontaktorsvar samt en inställbar startfördröjning för varje pump. Hantering av funktion: Kontaktor: Kontaktorsvar: - Val om kontaktor finns installerat. - Vid val Ja dyker menyknapp Startfördröjning upp under Konfiguration Pumpar. - Val Nej : Pumpar startar direkt efter startorder. - Val Ja : Pumpar startar efter att kontaktorsvar erhållits samt inställd startfördröjning har löpt ut. Inställd startfördröjning startar efter att kontaktorsvaret erhållits - Om inget kontaktorsvar kommit inom 5 sekunder aktiveras ett larm. 40

41 Konfiguration Följande förutsättningar skall vara uppfyllda: Förutsättning - Knyt funktionerna Kontaktor pump 1-3 till varsin digital utgång på styrsystemet, se val av I/O i kap Kontaktorer - Knyt funktionerna Kontaktorsvar pump 1-3 till varsin digital ingång på styrsystemet, se val av I/O i kap Start/Stopp: Metod nivå Då styrmetod Nivå är invald finns följande inställningar för att starta och stoppa pumparna. 41

42 Konfiguration Dag Här sker inställning av start- och stoppnivåer för de tre pumparna. Observera att 1:a pump inte är pump 1. Detta beror på vilket alterneringsalternativ som är aktuellt. Exempel på alterneringsalternativ: P 3 P 1 P 2 innebär följande pumpval: 1:a pump = Pump 3 2:a pump = Pump 1 3:a pump = Pump Natt Om flödet under natten skiljer sig markant mot flödet under dagen kan detta kompenseras genom att välja in Natt -funktionen. Ger möjlighet att ställa in en ny uppsättning start- och stoppnivåer för pumparna. Hantering av funktion: Aktiv: Ändra till Ja för att aktivera funktionen. 42

43 Konfiguration Hantering av funktion: Aktiv: Nattnivå kl: Startnivå/stoppnivå Ändra till Ja för att aktivera funktionen. Ställ in start- och stopptid för Natt -körning i hela timmar. Ställ in ny uppsättning start- och stoppnivåer för pumparna Snabb Denna funktion är avsedd att hantera ett snabbt ökande inflöde till pumpstationen. Om flödet ökar drastiskt under en kort tidsperiod finns det möjlighet att snabbstarta 1:a pumpen. Detta sker även om nivån inte nått upp till 1:a pumpens inställda startnivå. 1:a pumpen körs till dess att nivån gått ner till dess inställda stoppnivå. Hantering av funktion: Aktiv: Ändra till Ja för att aktivera funktionen. 43

44 Konfiguration Hantering av funktion: Aktiv: Nivåändring: Inom tid: Ändra till Ja för att aktivera funktionen. Ställ in hur mycket nivån skall ändra sig för att starta funktionen. Ställ in tiden inom vilket nivåändringen skall ske för att funktionen skall aktiveras Nöd Nödkörningsfunktionen är en extra säkerhetsfunktion som träder in om tex nivågivaren i pumpsumpen är trasig. Det är enbart 1:a pumpen som körs med denna funktion. Val av körmetoder: Normalkörning Reservkörning Nödkörning Nödkörningsfunktionen är avstängd och nivån regleras i pumpsumpen beroende på inställda start/stoppnivåer. Är en kombination av normalkörning och nödkörning: - Nivån regleras i pumpsumpen beroende på inställda start/stoppnivåer men skulle nödvippan påverkas kommer nödkörning startas. - 1:a pumpen startas efter att filtertiden för högnivåvippan löpt ut. - 1:a pumpen stoppas då högnivåvippan ej längre är påverkad, eftergångstiden har löpt ut och nivån nått ner till 1:a pumpens stoppnivå. Normalkörningsfunktionen är avstängd. - 1:a pumpen startas efter att filtertiden för högnivåvippan löpt ut. - 1:a pumpen stoppas då högnivåvippan ej längre är påverkad och eftergångstiden har löpt ut. 44

45 Konfiguration Hantering av funktion: Typ av körning: Filtertid högnivåvippa: Eftergångstid: Inställning av körmetod: - Reservkörning - Nödkörning Inställning av hur lång tid högnivåvippan skall vara påverkad innan 1:a pumpen skall startas. Inställning av hur lång tid pumparna skall vara igång efter att högnivåvippan ej längre är påverkad. Följande förutsättningar skall vara uppfyllda: Förutsättning Nödkörning - Knyt funktionen Högnivå till en digital ingång på styrsystemet, se val av I/O i kap

46 Konfiguration Spärr Denna funktion används för att förhindra att pumparna kör torrt i sumpen. Om lågnivågivare aktiveras kommer pumparna omedelbart stoppas och förbli stoppade tills givaren ej längre är påverkad och inställd spärrtid har löpt ut. Hantering av funktion: Lågnivåspärr aktiv: Ändra till Ja för att aktivera funktionen. Hantering av funktion: Lågnivåspärr aktiv: Spärrtid: Ändra till Ja för att aktivera funktionen. Ställ in hur lång tid pumparna skall vara spärrade innan de tillåts starta på nytt. Följande förutsättningar skall vara uppfyllda: Förutsättning Lågnivåspärr - Knyt funktionen Lågnivå till en digital ingång på styrsystemet, se val av I/O i kap

47 Konfiguration Tider Här finns möjlighet att ställa in en fördröjningstid för varje individuell pump då de skall startas eller stoppas. Hantering av funktion: Fördröjningstid - Start/Stopp Ställ in önskade fördröjningstider för start- och stopp av pumparna Hastighet Vid val av styrmetod nivå samt pumpstyrningsmetod analoga utgångar eller seriell Modbus visas denna meny. Här finns möjlighet att ställa in en fast hastighet för de anslutna pumparna. Hantering av funktion: Hastighet - Pump 1-3 Ställ in önskad fast hastighet på frekvensomriktare. Inställning 100% innebär att antingen 20 ma läggs ut på den analoga utgången eller inställd maxfrekvens på frekvensomriktaren används. 47

48 Konfiguration Följande förutsättningar skall vara uppfyllda: Hastighet Förutsättning - Styrmetod nivå invald i applikationen. - Pumpstyrning analoga utgångar eller seriell Modbus invalt i applikationen Start/Stopp: Metod regulator Då styrmetod Regulator är invald finns följande inställningar för pumparna Start uppvarvning Inställning för uppvarvning av pumpar vid startnivå avsett att rensa ledningar. Hantering av funktion: Körtid: Tid för hur länge uppvarvningen skall köras. Hastighet: Inställning av hastighet på pumparna under uppvarvningen. Hastigheten beror på antalet pumpar som valts in. Exempel med 3 pumpar: - Hastighet 100 % = Alla pumpar går med 100% hastighet. - Hastighet 50 % = 1:a pumpen går med 100% hastighet, 2:a pumpen med 50 % hastighet och 3:e pumpen är stoppad. 48

49 Konfiguration Periodisk uppvarvning Inställning för periodisk uppvarvning av pumpar avsett att rensa ledningar. Hantering av funktion: Aktiv: Ändra till Ja för att aktivera funktionen. Hantering av funktion: Aktiv: Paustid: Startnivå: Körtid: Hastighet: Ändra till Ja för att aktivera funktionen. Inställning av paustid mellan de periodiska uppvarvningarna. Inställning av nivå som krävs i pumpsumpen för att uppvarvning skall kunna aktiveras. Har inställd paustid löpt ut men nivån inte är tillräcklig sker inte uppvarvning förrän nivån i sumpen är över inställd startnivå. Tid för hur länge uppvarvningen skall köras. Inställning av hastighet på pumparna under uppvarvningen. Hastigheten beror på antalet pumpar som valts in. Exempel med 3 pumpar: - Hastighet 100 % = Alla pumpar går med 100% hastighet. - Hastighet 50 % = 1:a pumpen går med 100% hastighet, 2:a pumpen med 50 % hastighet och 3:e pumpen är stoppad. Observera: Denna hastighetsinställning är samma som vid uppvarvning vid start, kap

50 Konfiguration Nivåinställning Då nivån i pumpsumpen har nått inställt värde för Startnivå: börjar regulatorn reglera för att uppnå inställt Börvärde. Regulatorn är aktiv så länge nivån i sumpen är högre än inställd Stoppnivå. 1:a pumpen aktiveras så fort regulatorn aktiveras. Hantering av funktion: Börvärde: Inställt börvärde som regulatorn skall reglera mot. Ärvärde: Visning av aktuellt ärvärde, dvs aktuell nivå. Startnivå: Inställning av startnivå då regulatorn skall börja reglera. Stoppnivå: Inställning av stoppnivå då regulatorn slutar reglera. Följande förutsättningar skall vara uppfyllda: Förutsättning - Knyt funktionen Sumpnivå till en analog ingång på styrsystemet, se val av Start/stopp I/O i kap Styrmetod regulator invald för pumpstationen. 50

51 Konfiguration Pumpsump Meny för att konfigurera funktioner knutna till pumpsumpen Mått Inställning av form och mått på pumpsumpen. Grundinställt i applikationen är att använda en rund sump i pumpstationen. Hantering av funktion: Pumpsump form: Diameter Rund. Ställ in diametern på pumpsumpen. 51

52 Konfiguration Inställning för att hantera en rektangulär pumpsump. Hantering av funktion: Pumpsump form: Diameter Ändra till Rektangulär. Ställ in längd och bredd på pumpsumpen Bräddning Meny för att mäta bräddning i pumpstationen dvs då tillrinningen är så hög i pumpstationen att överskottsvattnet måste släppas ut i närmaste vattendrag. Hantering av funktion: Aktiv: Ändra till Ja för att aktivera bräddningsfunktionen. 52

53 Det finns ett antal sätt att mäta bräddningsflödet i pumpstationen. I de efterföljande avsnitten beskrivs utförligt de olika metoderna. Mätning: Bräddnivå Konfiguration Med denna metod används ett rektangulärt skibord utan sidokontraktion för att mäta bräddflödet. Detta sker med hjälp av nivån ovanför skibordets kant och känd bredd och höjd på skibordet. Hantering av funktion: Aktiv: Bräddnivå: Skibord bredd: Skibord höjd: Ändra till Ja för att aktivera bräddnivåmätning. - Registrera bräddnivån ovanför skibordets kant med hjälp av nivån i sumpen. - För att beräkna bräddflödet måste även skibordets bredd och höjd anges. Ange bredd på skibordet. Ange höjd på skibordet. Följande förutsättningar skall vara uppfyllda: Förutsättning Sumpnivå Knyt funktionen Sumpnivå till en analog ingång på styrsystemet, se val av I/O i kap

54 Konfiguration Mätning: Digital ingång Med denna metod används en rektangulärt skibord utan sidokontraktion för att mäta bräddflödet. Detta sker med hjälp av en digital givare ovanför skibordets kant och känd bredd och höjd på skibordet. Hantering av funktion: Aktiv: Digital ing.: Skibord bredd: Skibord höjd: Ändra till Ja för att aktivera bräddmätning. - Vid inval används en digital insignal för att markera att bräddningsnivån uppnåtts i pumpsumpen. - För att beräkna bräddflödet måste även skibordets bredd och höjd anges. Ange bredd på skibordet. Ange höjd på skibordet. Följande förutsättningar skall vara uppfyllda: Förutsättning - Knyt funktionen Bräddvippa till en digital ingång på styrsystemet, se val av I/O i kap Bräddnivå - Knyt funktionen Sumpnivå till en analog ingång på styrsystemet, se val av I/O i kap (detta för att beräkning av bräddflödet ska kunna utföras). Mätning: Flödesmätare Med denna metod används en flödesmätare för att mäta bräddningsflödet. Hantering av funktion: Aktiv: Flödesmätare: Ändra till Ja för att aktivera bräddmätning. Ansluten flödesmätare mäter flödet. 54

55 Konfiguration Följande förutsättningar skall vara uppfyllda: Förutsättning Sumpnivå Knyt funktionen Bräddflöde till en analog ingång på styrsystemet, se val av I/O i kap Mätning: Bräddmätarpuls Denna metod kan ses som ett komplement till övriga mätmetoder eftersom den mäter enbart volymen på det vatten som bräddats. Hantering av funktion: Aktiv: Bräddmätarpuls: Ändra till Ja för att aktivera volymmätning. Ställ in antal inkommande pulser som motsvarar en m³. Följande förutsättningar skall vara uppfyllda: Förutsättning Bräddnivå Knyt funktionen Bräddmätarpuls till en digital ingång på styrsystemet, se val av I/O i kap

56 Konfiguration Tillrinning Inställning för beräkning av tillrinning i pumpstationen. Beräkning sker kontinuerligt då nivån i pumpsumpen är mellan den lägsta och högsta inställda nivån för beräkningen samt att ingen pump körs. Notera: Då nivån hamnar utanför inställt område eller att någon pump startar så ligger den senaste tillrinningsberäkningen kvar. Notera: Beräkninghanteringen av läckage sker på samma sätt som tillrinning förutom att hänsyn ej tas till någon nivågräns. Hantering av funktion: Tid mellan beräkning Högsta nivå: Lägsta nivå: Ange tiden mellan varje tillrinningsberäkning. Obs: Denna tid används även för varje läckageberäkning. Inställning av högsta nivå. Är sumpnivån över denna nivå utförs inga beräkningar. Inställning av lägsta nivå. Är sumpnivån under denna nivå utförs inga beräkningar. Följande förutsättningar skall vara uppfyllda: Förutsättning Sumpnivå - Knyt funktionen Sumpnivå till en analog ingång på styrsystemet, se val av I/O i kap
