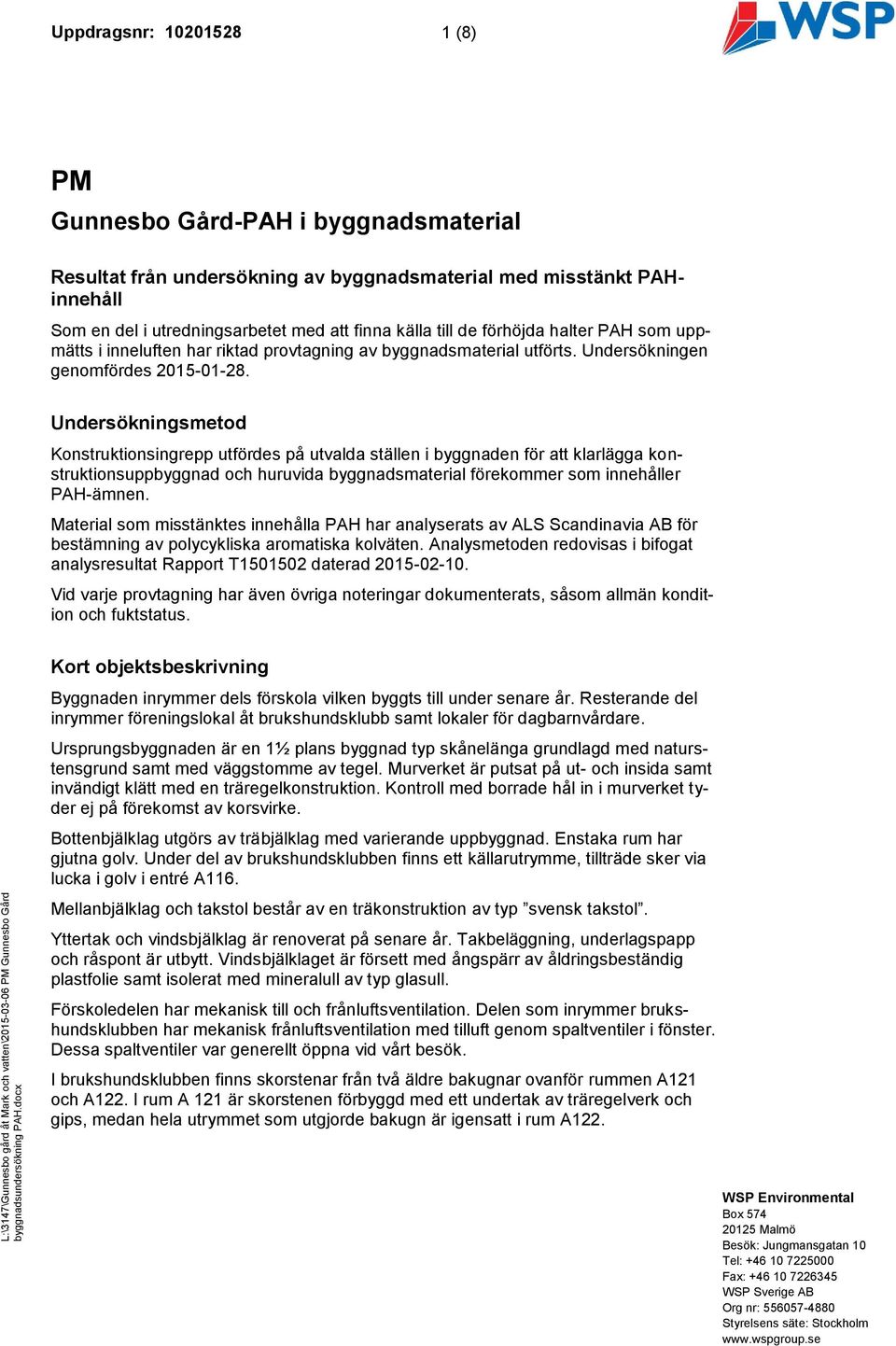

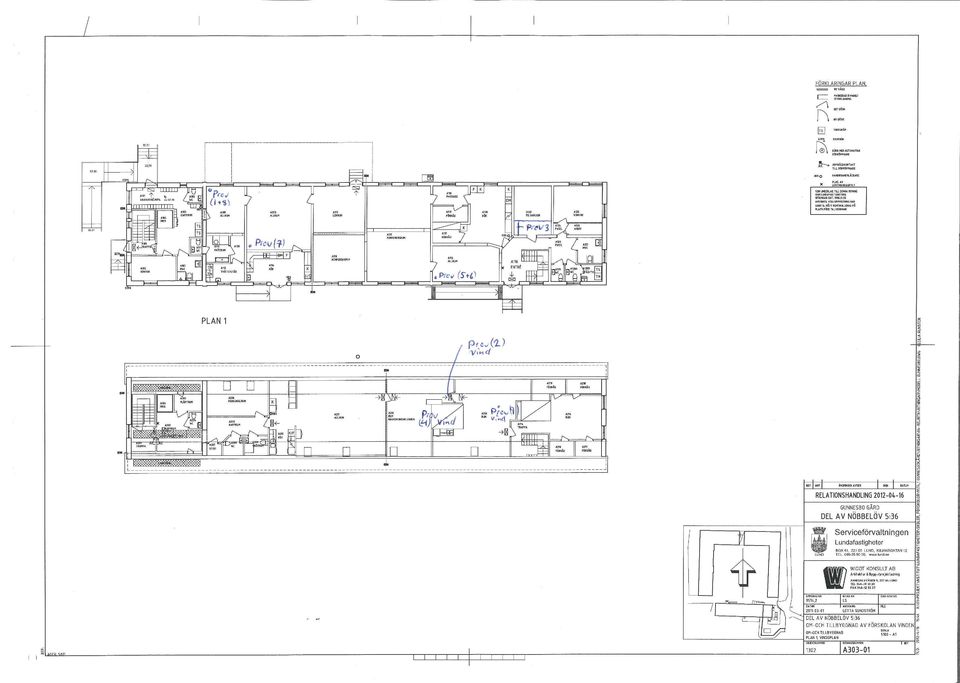

1 Uppdragsnr: (8) PM Gunnesbo Gård-PAH i byggnadsmaterial Resultat från undersökning av byggnadsmaterial med misstänkt PAHinnehåll Som en del i utredningsarbetet med att finna källa till de förhöjda halter PAH som uppmätts i inneluften har riktad provtagning av byggnadsmaterial utförts. Undersökningen genomfördes Undersökningsmetod Konstruktionsingrepp utfördes på utvalda ställen i byggnaden för att klarlägga konstruktionsuppbyggnad och huruvida byggnadsmaterial förekommer som innehåller PAH-ämnen. Material som misstänktes innehålla PAH har analyserats av ALS Scandinavia AB för bestämning av polycykliska aromatiska kolväten. Analysmetoden redovisas i bifogat analysresultat Rapport T daterad Vid varje provtagning har även övriga noteringar dokumenterats, såsom allmän kondition och fuktstatus. Kort objektsbeskrivning Byggnaden inrymmer dels förskola vilken byggts till under senare år. Resterande del inrymmer föreningslokal åt brukshundsklubb samt lokaler för dagbarnvårdare. Ursprungsbyggnaden är en 1½ plans byggnad typ skånelänga grundlagd med naturstensgrund samt med väggstomme av tegel. Murverket är putsat på ut- och insida samt invändigt klätt med en träregelkonstruktion. Kontroll med borrade hål in i murverket tyder ej på förekomst av korsvirke. Bottenbjälklag utgörs av träbjälklag med varierande uppbyggnad. Enstaka rum har gjutna golv. Under del av brukshundsklubben finns ett källarutrymme, tillträde sker via lucka i golv i entré A116. Mellanbjälklag och takstol består av en träkonstruktion av typ svensk takstol. Yttertak och vindsbjälklag är renoverat på senare år. Takbeläggning, underlagspapp och råspont är utbytt. Vindsbjälklaget är försett med ångspärr av åldringsbeständig plastfolie samt isolerat med mineralull av typ glasull. Förskoledelen har mekanisk till och frånluftsventilation. Delen som inrymmer brukshundsklubben har mekanisk frånluftsventilation med tilluft genom spaltventiler i fönster. Dessa spaltventiler var generellt öppna vid vårt besök. I brukshundsklubben finns skorstenar från två äldre bakugnar ovanför rummen A121 och A122. I rum A 121 är skorstenen förbyggd med ett undertak av träregelverk och gips, medan hela utrymmet som utgjorde bakugn är igensatt i rum A122. WSP Environmental Box Malmö Besök: Jungmansgatan 10 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

2 Uppdragsnr: (8) Resultat PAH analys Tabellen redovisar uppmätta totalhalter i de material som sänts för PAH analys. Prov beteckteckning 1. Allrum A Vind ovanför rum A Mindre förråd A Vind ovanför rum A Allrum A Allrum A Allrum A Allrum A Vind ovanför rum A213 Rum Provställe Material PAH summa 16 Hål i golv intill yttervägg. Tak vid ventilationsgenomföring. Inspektionslucka i vägg. Hål i yttervägg intill tak. Hål i golv intill yttervägg. Hål i golv i hörnan mot kök A114 och A109. Hål i golv intill yttervägg. Prov från takstol. PAH summa cancerogena Grundmurspapp under golvbjälke. Rester av äldre takpapp Tegel med sotig beläggning intill bakugn A122. Utsidan av murstock. Genomläckage utsida skorsten vind Ångspärr av asfaltspapp bakom gipsskiva i vägg. Golvregel av trä. Golvbjälke i trä. Golvbjälke i trä. Takstol av trä. Halter uttryckt i mg/kg. Förhöjda halter anges i fet stil. PAH summa L PAH summa M 11 5,5 <0,075 4,9 6,5 PAH summa H ,34 0,055 <0,075 0,28 0, , ,9 0, ,25 <0,18 <0,075 0,25 <0,20 0,17 <0,18 <0,075 0,17 <0,20 0,56 <0,18 <0,075 0,56 <0, ,17 0, ,17

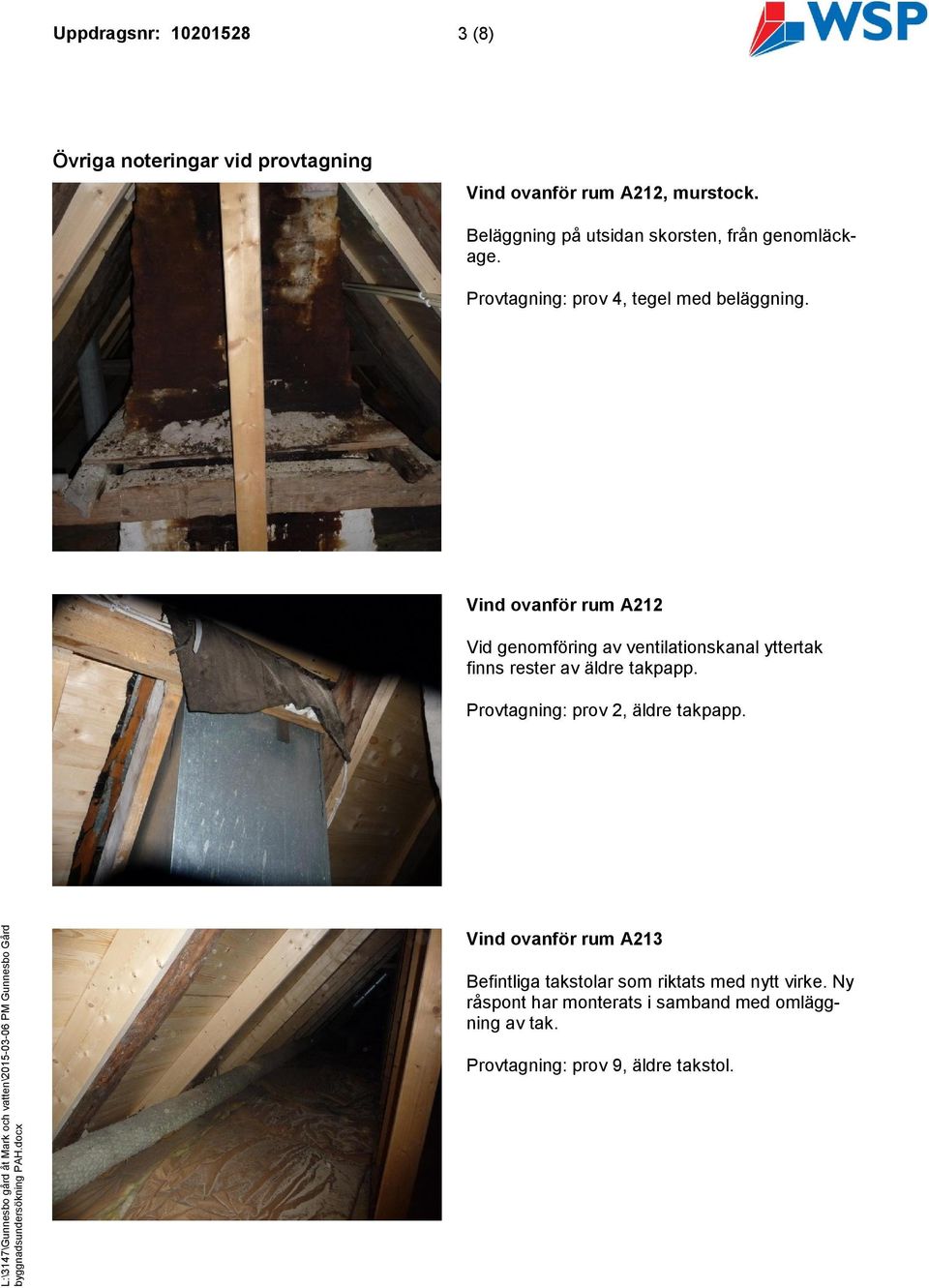

3 Uppdragsnr: (8) Övriga noteringar vid provtagning Vind ovanför rum A212, murstock. Beläggning på utsidan skorsten, från genomläckage. Provtagning: prov 4, tegel med beläggning. Vind ovanför rum A212 Vid genomföring av ventilationskanal yttertak finns rester av äldre takpapp. Provtagning: prov 2, äldre takpapp. Vind ovanför rum A213 Befintliga takstolar som riktats med nytt virke. Ny råspont har monterats i samband med omläggning av tak. Provtagning: prov 9, äldre takstol.

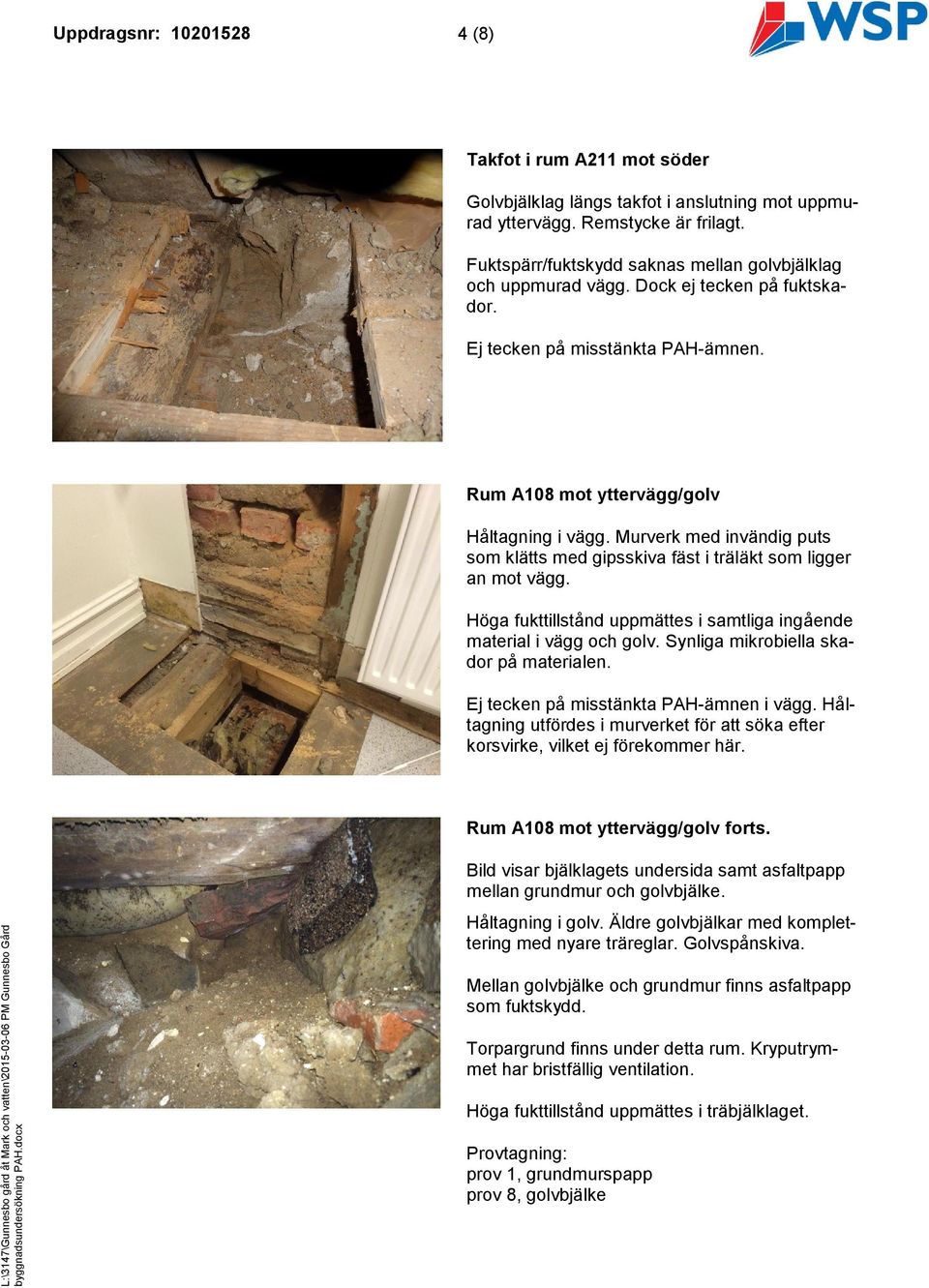

4 Uppdragsnr: (8) Takfot i rum A211 mot söder Golvbjälklag längs takfot i anslutning mot uppmurad yttervägg. Remstycke är frilagt. Fuktspärr/fuktskydd saknas mellan golvbjälklag och uppmurad vägg. Dock ej tecken på fuktskador. Ej tecken på misstänkta PAH-ämnen. Rum A108 mot yttervägg/golv Håltagning i vägg. Murverk med invändig puts som klätts med gipsskiva fäst i träläkt som ligger an mot vägg. Höga fukttillstånd uppmättes i samtliga ingående material i vägg och golv. Synliga mikrobiella skador på materialen. Ej tecken på misstänkta PAH-ämnen i vägg. Håltagning utfördes i murverket för att söka efter korsvirke, vilket ej förekommer här. Rum A108 mot yttervägg/golv forts. Bild visar bjälklagets undersida samt asfaltpapp mellan grundmur och golvbjälke. Håltagning i golv. Äldre golvbjälkar med komplettering med nyare träreglar. Golvspånskiva. Mellan golvbjälke och grundmur finns asfaltpapp som fuktskydd. Torpargrund finns under detta rum. Kryputrymmet har bristfällig ventilation. Höga fukttillstånd uppmättes i träbjälklaget. Provtagning: prov 1, grundmurspapp prov 8, golvbjälke

5 Uppdragsnr: (8) Rum A113 inre hörnvägg mot A114 och A109 Håltagning i golv. Golvspånskiva mot golvbjälke som har direkt kontakt med markmaterial. Fuktkvoter över kritisk nivå för mikrobiell växt uppmättes i golvbjälke i kontakt med mark. Provtagning: prov 7, golvbjälke. Rum A116 mot yttervägg och rum A117 Håltagning i golv. Golvregel som har pallats upp med träklossar. Isolering direkt mot mark utan fuktskydd mot mark. Både golvregel och klossar ligger direkt mot markmaterial utan fuktskydd. Höga fuktkvoter uppmättes i virket. Provtagning: prov 6, golvregel. Rum A116 mot yttervägg och rum A117 Håltagning i vägg mot tak. Yttervägg av tegel med puts. Gipsskiva som är fäst med träläkt mot putsad vägg, med mellanliggande isolering och asfaltpapp som ångspärr. Remstycke inmurat under mellanbjälklag. Fuktskydd saknas mellan murverk och remstycke. Remstycket är obehandlat. Materialen bedöms ej innehålla PAH. Provtagning: prov 5, asfaltspapp.

6 Uppdragsnr: (8) Rum A122 mindre förråd i del av tidigare bakugn Inspektionslucka i vägg. Bakugn som är inbyggd/dold av väggar bestående av uppreglade gipsskivor. Sotbeläggning på tegelstenar. Provtagning: prov 3, tegel med sotbeläggning. Provsvar kan vara underskattat då beläggningen är ytlig och provet även omfattar del av tegelsten. Luft från utrymmet sugs in i lokalen vid besöket. Källare under mindre del av byggnaden vid västra gaveln. Bjälklag och golvbjälkar mot källarmur. Fuktskydd saknas mellan källarmur och golvbjälkar. Källarväggarna har synbara fuktgenomslag och är blöta på invändiga ytor. Synbara fuktskador i många byggmaterial av trä i källaren. Material med misstänkt innehåll av PAH noterades ej, kan dock finnas dolt. Skorsten över förråd A121 Skorsten trattformad över förrådet. Sotbeläggning förekommer på insidan vilket bedöms vara misstänkt källa till PAH i inneluft. Materialet ej tillgängligt för provtagning. Undertak skiljer skorsten från förrådsrummet. I undertak finns öppen ventil genom vilken luftutbyte med utrymmet kan ske.

7 Uppdragsnr: (8) Bedömning Undersökningen utfördes i syfte att söka efter källor i byggnadskonstruktionen som kan medföra förhöjda halter av PAH ämnen i inneluften. Högst halter har påträffats i de kvarvarande rester av tidigare takpapp som finns lokalt kring ventilationskanal på vind. Äldre takpapp, som bedöms vara tjärpapp, kan ha varit en stor källa till PAH ämnen i byggnaden tidigare med hänsyn till de mycket höga halter som uppmättes. Den begränsade yta med aktuell takpapp som finns kvar idag bör dock ha begränsad inverkan på innemiljön, och ej vara källan till uppmätta PAH halter i inneluften. Det föreligger risk att pappen har smittat intilliggande material som sekundärt kan avge dessa ämnen. Då råsponten som utgjort underlag till äldre papp är utbytt bör risken för kvarvarande smitta i intilliggande material vara relativt låg. Provtagning av takstol påvisar dock förhöjda halter av enstaka PAH ämnen. De två ämnen som påvisades stämmer överens med vilka två ämnen som påvisades i högst halt i takpappen; fenantren och fluoranten. Takstolen är till synes ej behandlad varför förekomsten av dessa båda ämnen troligen kan härledas till smitta från den tidigare takpappen. Då papp av aktuell kvalité har använts föreligger risk att denna typ av produkt även använts på andra ställen i byggnaden. Denna typ av papp skulle kunna finnas som inmurad grundmurspapp mellan grundmur och murverk. Grundmurspapp har inte hittats vid mindre borrhålsprov. Att sådan papp förekommer kan dock inte uteslutas helt i nuläget. Grundmurspappen mot golvbjälke intill yttervägg i rum A108 bedöms vara asfaltbaserad. Analysresultatet påvisar förhöjda halter PAH ämnen och förekomsten av denna produkt kan möjligen påverka innemiljön. I invändig regelkonstruktion mot yttervägg finns en ångspärr av asfaltsbaserad förhydningspapp. Analysresultatet påvisar förhöjda halter PAH ämnen och förekomsten av denna produkt kan möjligen påverka innemiljön. Pappen har relativt stor utbredning om den förekommer generellt i byggnaden. I övrigt har byggnadsmaterial ej påvisats som misstänks innehålla PAH ämnen. Då undersökningen är av stickprovsmässig art kan det i nuläget dock ej helt uteslutas helt att ytterligare PAH haltiga byggnadsmaterial finns. De båda skorstenarna som tillhört de tidigare bakugnarna har en icke traditionell utformning då de öppnar sig nedåt ovanför respektive utrymme. I rum A 121 avskiljs skorstenen från innemiljön enbart med ett tunt undertak. Dessutom finns en öppen ventil i undertaket vilket skapar luftkommunikation mellan skorstenen och innemiljön. Mestadels bör det råda undertryck i storstenarna till följd av så kallad skorstensverkan. De tester som utfördes med indikeringsrök visade dock att luftströmmen via denna ventil bytte riktning stundvis. Under perioder då luft från skorstenen sugs in i de frånluftsventilerade lokalerna föreligger risk för spridning av PAH ämnen i sot och förbränningsprodukter som finns avlagrade på insida skorsten. Även den andra skorstenen och det rum som kallad FD bakugn A 122 är misstänkt källa till PAH förekomsten i inneluften. Rummet har ej kunnat undersökas då det är igenbyggt.

8 Uppdragsnr: (8) Övrigt I samband med provtagningen påvisades förhöjda till höga fukttillstånd i virke i kontakt med mark och grundmurar samt över kryputrymme respektive källare. I en del av dessa material kunde lukt och synlig missfärgning visa på att fuktbelastningen medfört följdskador genom mikrobiell växt. De fuktskador som påvisades i bottenbjälklaget riskerar att påverka innemiljön. Rekommendationer Bakugn A122 bör undersökas efter att utrymmet gjorts tillgängligt. Efter kompletterande undersökning av bakugn A122 görs en uppdaterad bedömning avseende tänkbara källor till påvisade PAH-halter i innemiljön, samt vilka behov av åtgärder detta föranleder. Vidare beslutas om åtgärder för bakugn A122 samt tillhörande skorsten. Skorsten ovanför förråd A 212 bör avskärmas från inomhusmiljön. Detta kan t ex göras genom att skorstensutrymmet ovan rummet undertrycksventileras, vilket utformas i kombination med ytterligare avtätningar mellan skorsten och underliggande rum. Omfattningen av fuktskador i byggnaden bör utredas noggrannare för att kunna beskriva erforderliga åtgärder. De bjälklag och invändiga regelverk utmed ytterväggar som är fuktskadade bör rivas. Ersättningskonstruktionen fuktsäkerhetsprojekteras i samband med projekteringen. Genom åtgärder relaterat till fuktskador kommer sannolikt en del av de byggmaterial som innehåller PAH ämnen att avlägsnas. Mindre rester av äldre takpapp bör rivas. Malmö WSP Environmental Rickard Henriksson Bilagor: 1. Analysresultat PAH Als Scandinavia AB Rapport T Planritning med markering av provhål

9 Rapport Sida 1 (6) T N829LQ10GV Registrerad :52 WSP Environmental Utfärdad Rickard Henriksson Byggnadsfysik Box Malmö Projekt Bestnr Objekt Gunnesbo gård Maria Fransson Analys av material 1. A 108 Grundmurspapp O naftalen <0.050 mg/kg 1 1 STGR acenaftylen <0.050 mg/kg 1 1 STGR acenaften <0.050 mg/kg 1 1 STGR fluoren <0.050 mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten mg/kg 1 1 STGR bens(a)pyren mg/kg 1 1 STGR dibens(ah)antracen mg/kg 1 1 STGR benso(ghi)perylen mg/kg 1 1 STGR indeno(123cd)pyren mg/kg 1 1 STGR PAH, summa 16* 11 mg/kg 1 1 STGR PAH, summa cancerogena* 5.5 mg/kg 1 1 STGR PAH, summa övriga* 5.9 mg/kg 1 1 STGR PAH, summa L* <0.075 mg/kg 1 1 STGR PAH, summa M* 4.9 mg/kg 1 1 STGR PAH, summa H* 6.5 mg/kg 1 1 STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

10 Rapport Sida 2 (6) T N829LQ10GV 2. Vind, äldre takpapp O naftalen mg/kg 1 1 STGR acenaftylen mg/kg 1 1 STGR acenaften mg/kg 1 1 STGR fluoren mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten mg/kg 1 1 STGR bens(a)pyren mg/kg 1 1 STGR dibens(ah)antracen mg/kg 1 1 STGR benso(ghi)perylen mg/kg 1 1 STGR indeno(123cd)pyren mg/kg 1 1 STGR PAH, summa 16* mg/kg 1 1 STGR PAH, summa cancerogena* mg/kg 1 1 STGR PAH, summa övriga* mg/kg 1 1 STGR PAH, summa L* 1900 mg/kg 1 1 STGR PAH, summa M* mg/kg 1 1 STGR PAH, summa H* mg/kg 1 1 STGR 3. Tegel med sotig beläggning intill bakugn A122 O malning* ja 2 1 STGR naftalen <0.050 mg/kg 1 1 STGR acenaftylen <0.050 mg/kg 1 1 STGR acenaften <0.050 mg/kg 1 1 STGR fluoren <0.050 mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen <0.050 mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen <0.050 mg/kg 1 1 STGR krysen <0.050 mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten <0.050 mg/kg 1 1 STGR bens(a)pyren <0.050 mg/kg 1 1 STGR dibens(ah)antracen <0.050 mg/kg 1 1 STGR benso(ghi)perylen <0.050 mg/kg 1 1 STGR indeno(123cd)pyren <0.050 mg/kg 1 1 STGR PAH, summa 16* 0.34 mg/kg 1 1 STGR PAH, summa cancerogena* mg/kg 1 1 STGR PAH, summa övriga* 0.28 mg/kg 1 1 STGR PAH, summa L* <0.075 mg/kg 1 1 STGR PAH, summa M* 0.28 mg/kg 1 1 STGR PAH, summa H* mg/kg 1 1 STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

11 Rapport Sida 3 (6) T N829LQ10GV 4. Genomläckage utsida skorsten vind O malning* ja 2 1 STGR naftalen mg/kg 1 1 STGR acenaftylen mg/kg 1 1 STGR acenaften mg/kg 1 1 STGR fluoren mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten mg/kg 1 1 STGR bens(a)pyren mg/kg 1 1 STGR dibens(ah)antracen mg/kg 1 1 STGR benso(ghi)perylen mg/kg 1 1 STGR indeno(123cd)pyren mg/kg 1 1 STGR PAH, summa 16* 75 mg/kg 1 1 STGR PAH, summa cancerogena* 35 mg/kg 1 1 STGR PAH, summa övriga* 41 mg/kg 1 1 STGR PAH, summa L* 0.86 mg/kg 1 1 STGR PAH, summa M* 36 mg/kg 1 1 STGR PAH, summa H* 38 mg/kg 1 1 STGR 5. A116, ångspärr av asfaltspapp i vägg O naftalen mg/kg 1 1 STGR acenaftylen <0.050 mg/kg 1 1 STGR acenaften mg/kg 1 1 STGR fluoren mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten mg/kg 1 1 STGR bens(a)pyren mg/kg 1 1 STGR dibens(ah)antracen mg/kg 1 1 STGR benso(ghi)perylen mg/kg 1 1 STGR indeno(123cd)pyren mg/kg 1 1 STGR PAH, summa 16* 38 mg/kg 1 1 STGR PAH, summa cancerogena* 8.9 mg/kg 1 1 STGR PAH, summa övriga* 29 mg/kg 1 1 STGR PAH, summa L* 0.12 mg/kg 1 1 STGR PAH, summa M* 25 mg/kg 1 1 STGR PAH, summa H* 12 mg/kg 1 1 STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

12 Rapport Sida 4 (6) T N829LQ10GV 6. Allrum A116, golvregel O malning* ja 2 1 STGR naftalen <0.050 mg/kg 1 1 STGR acenaftylen <0.050 mg/kg 1 1 STGR acenaften <0.050 mg/kg 1 1 STGR fluoren <0.050 mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen <0.050 mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen <0.050 mg/kg 1 1 STGR krysen <0.050 mg/kg 1 1 STGR bens(b)fluoranten <0.050 mg/kg 1 1 STGR bens(k)fluoranten <0.050 mg/kg 1 1 STGR bens(a)pyren <0.050 mg/kg 1 1 STGR dibens(ah)antracen <0.050 mg/kg 1 1 STGR benso(ghi)perylen <0.050 mg/kg 1 1 STGR indeno(123cd)pyren <0.050 mg/kg 1 1 STGR PAH, summa 16* 0.25 mg/kg 1 1 STGR PAH, summa cancerogena* <0.18 mg/kg 1 1 STGR PAH, summa övriga* 0.25 mg/kg 1 1 STGR PAH, summa L* <0.075 mg/kg 1 1 STGR PAH, summa M* 0.25 mg/kg 1 1 STGR PAH, summa H* <0.20 mg/kg 1 1 STGR 7. Rum A113, golvbjälke O malning* ja 2 1 STGR naftalen <0.050 mg/kg 1 1 STGR acenaftylen <0.050 mg/kg 1 1 STGR acenaften <0.050 mg/kg 1 1 STGR fluoren <0.050 mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen <0.050 mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren <0.050 mg/kg 1 1 STGR bens(a)antracen <0.050 mg/kg 1 1 STGR krysen <0.050 mg/kg 1 1 STGR bens(b)fluoranten <0.050 mg/kg 1 1 STGR bens(k)fluoranten <0.050 mg/kg 1 1 STGR bens(a)pyren <0.050 mg/kg 1 1 STGR dibens(ah)antracen <0.050 mg/kg 1 1 STGR benso(ghi)perylen <0.050 mg/kg 1 1 STGR indeno(123cd)pyren <0.050 mg/kg 1 1 STGR PAH, summa 16* 0.17 mg/kg 1 1 STGR PAH, summa cancerogena* <0.18 mg/kg 1 1 STGR PAH, summa övriga* 0.17 mg/kg 1 1 STGR PAH, summa L* <0.075 mg/kg 1 1 STGR PAH, summa M* 0.17 mg/kg 1 1 STGR PAH, summa H* <0.20 mg/kg 1 1 STGR ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

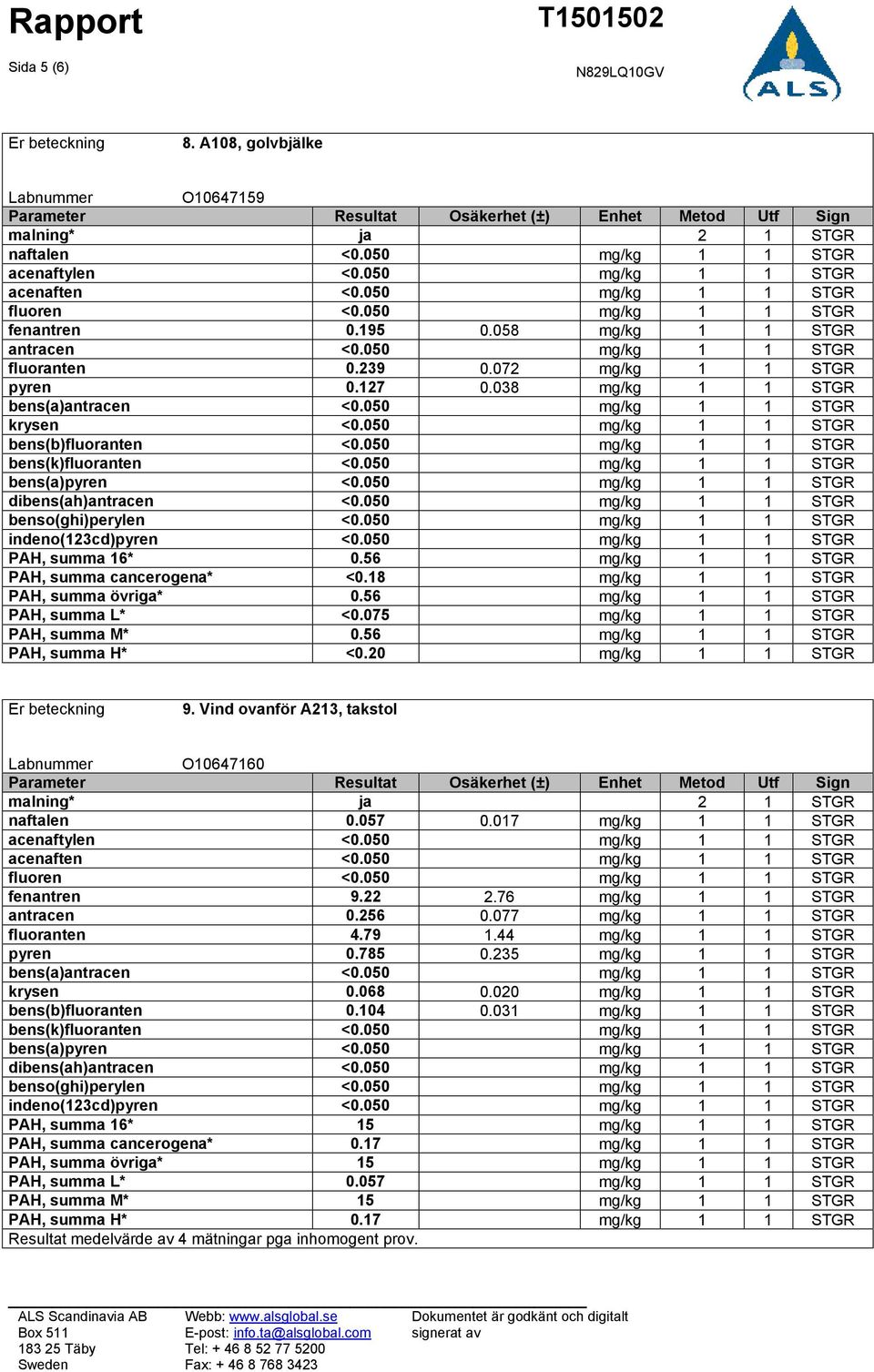

13 Rapport Sida 5 (6) T N829LQ10GV 8. A108, golvbjälke O malning* ja 2 1 STGR naftalen <0.050 mg/kg 1 1 STGR acenaftylen <0.050 mg/kg 1 1 STGR acenaften <0.050 mg/kg 1 1 STGR fluoren <0.050 mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen <0.050 mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen <0.050 mg/kg 1 1 STGR krysen <0.050 mg/kg 1 1 STGR bens(b)fluoranten <0.050 mg/kg 1 1 STGR bens(k)fluoranten <0.050 mg/kg 1 1 STGR bens(a)pyren <0.050 mg/kg 1 1 STGR dibens(ah)antracen <0.050 mg/kg 1 1 STGR benso(ghi)perylen <0.050 mg/kg 1 1 STGR indeno(123cd)pyren <0.050 mg/kg 1 1 STGR PAH, summa 16* 0.56 mg/kg 1 1 STGR PAH, summa cancerogena* <0.18 mg/kg 1 1 STGR PAH, summa övriga* 0.56 mg/kg 1 1 STGR PAH, summa L* <0.075 mg/kg 1 1 STGR PAH, summa M* 0.56 mg/kg 1 1 STGR PAH, summa H* <0.20 mg/kg 1 1 STGR 9. Vind ovanför A213, takstol O malning* ja 2 1 STGR naftalen mg/kg 1 1 STGR acenaftylen <0.050 mg/kg 1 1 STGR acenaften <0.050 mg/kg 1 1 STGR fluoren <0.050 mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen <0.050 mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten <0.050 mg/kg 1 1 STGR bens(a)pyren <0.050 mg/kg 1 1 STGR dibens(ah)antracen <0.050 mg/kg 1 1 STGR benso(ghi)perylen <0.050 mg/kg 1 1 STGR indeno(123cd)pyren <0.050 mg/kg 1 1 STGR PAH, summa 16* 15 mg/kg 1 1 STGR PAH, summa cancerogena* 0.17 mg/kg 1 1 STGR PAH, summa övriga* 15 mg/kg 1 1 STGR PAH, summa L* mg/kg 1 1 STGR PAH, summa M* 15 mg/kg 1 1 STGR PAH, summa H* 0.17 mg/kg 1 1 STGR Resultat medelvärde av 4 mätningar pga inhomogent prov. ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

14 Rapport Sida 6 (6) T N829LQ10GV * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Rev Provberedning: malning. Rev STGR Godkännare Sture Grägg Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
