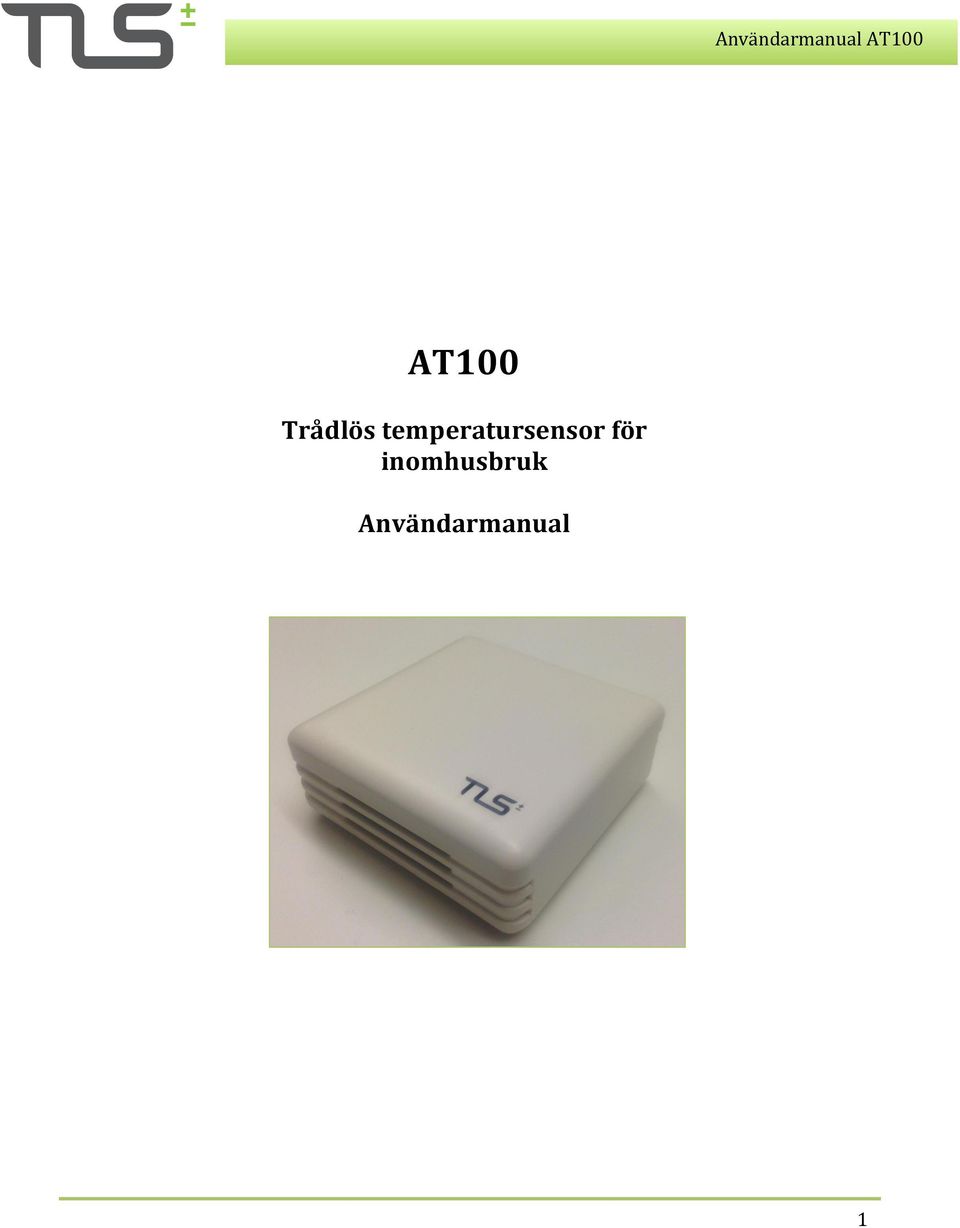

1 AT100 Trådlös temperatursensor för inomhusbruk Användarmanual 1

2 All information i följande manual gäller vid publikationstillfället och kan utan förvarning ändras. Vi rekommenderar därför att ni innan installation försäkrar att ni har senaste utgåvan. Dokumentet kan innehålla felaktigheter och brister. TLS Energimätning ansvarar inte för skador, skyldigheter eller förluster pga. användning av denna produkt. Dokumentet får inte kopieras i sin helhet eller delvis. Kontakt: TLS Energimätning AB Sankt Eriksgatan 117A Stockholm, Sweden info@tls.se 2

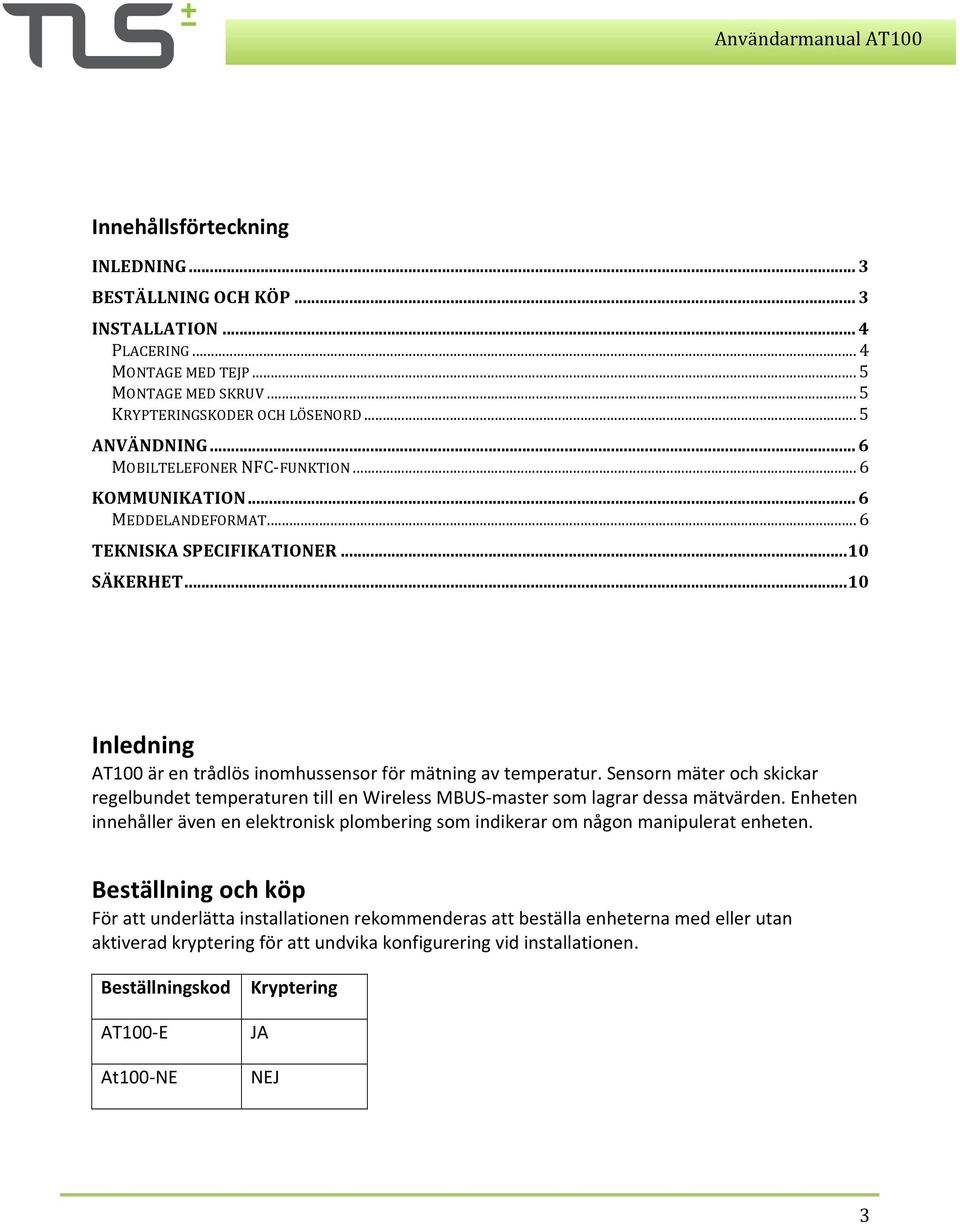

3 Innehållsförteckning INLEDNING... 3 BESTÄLLNING OCH KÖP... 3 INSTALLATION... 4 PLACERING... 4 MONTAGE MED TEJP... 5 MONTAGE MED SKRUV... 5 KRYPTERINGSKODER OCH LÖSENORD... 5 ANVÄNDNING... 6 MOBILTELEFONER NFC- FUNKTION... 6 KOMMUNIKATION... 6 MEDDELANDEFORMAT... 6 TEKNISKA SPECIFIKATIONER SÄKERHET Inledning AT100 är en trådlös inomhussensor för mätning av temperatur. Sensorn mäter och skickar regelbundet temperaturen till en Wireless MBUS- master som lagrar dessa mätvärden. Enheten innehåller även en elektronisk plombering som indikerar om någon manipulerat enheten. Beställning och köp För att underlätta installationen rekommenderas att beställa enheterna med eller utan aktiverad kryptering för att undvika konfigurering vid installationen. Beställningskod AT100- E At100- NE Kryptering JA NEJ 3

4 Installation Enheten kan monteras antingen med dubbelhäftande tejp eller med skruv. Dubbelhäftande tejp rekommenderas på ytskikt av: Vägg och takfärg Målade snickerier. Ostrukturerad Tapet. Dubbelhäftande tejp rekommenderas inte för ytskikt av: Grovt strukturerade ytor. Strukturerade tapeter Sensorn aktiveras då enheten öppnas för första gången. För att verifiera att enheten fungerar korrekt kommer en lysdiod att tändas med ett fast rött sken i 10 sekunder varje gång enheten öppnas Placering För god temperaturåtergivning bör AT100 placeras på en plats med jämn temperatur. Undvik platser som kök, utanför badrum eller platser med direkt solstrålning. Enheten bör placeras på en innervägg 1 meter horisontellt från närmaste element på en höjd av minst 150 cm. Figur 1: Isärmontering Figur 2: Enhetens identifiering och serienummer 4

5 Montage med tejp Viktigt! Enhetens baksida är försedd med mycket kraftig montagetejp, avlägsnande av enheten medför skador på väggens ytskikt. Observera att enheten kan bytas ut utan att medföra skada. AT100 är utrustad med industriell montagetejp på produktens baksida. För att montera enheten: 1. Bestäm enhetens placering. 2. Rengör ytan där enheten ska placeras. 3. Avlägsna skyddsfilmen från enhetens baksida och tryck fast enheten mot väggen. Pressa.stadigt i ca 10 sekunder. 4. Dra av enhetens lock och kontrollera att lysdioden lyser med ett fast rött sken under 10.sekunder (se figur 1). 5. Notera enhetens serienummer och tryck tillbaka enheten i hållaren, notera TOP -.markeringen på kretskortet Montage med skruv Då AT100 ska fästas på ytor som inte är lämpliga för montagetejp kan skruv användas för att fixera enheten. 1. Bestäm enhetens position och för- borra eventuella hål enligt montagemallen. 2. Bänd försiktigt upp locket och avlägsna det genom att dra det rakt ut (se figur 1)..Lysdioden skall lysa i rött i 10 sekunder. 3. I enhetens botten finns försvagade punkter där skruvar kan användas. 4. Notera enhetens serienummer och tryck tillbaka enheten i hållaren. Notera TOP -.markeringen på kretskortet. Krypteringskoder och lösenord Av säkerhetsskäl levereras alla krypterade AT100 med olika krypteringskoder, koderna levereras digitalt i en.csv- fil för import till avläsningssystem. 5

6 Användning Mobiltelefoner med NFC (Near Field Communication) kan användas av användaren för att få information om nuvarande temperatur genom att tagga eller nudda enheten med baksidan av mobiltelefonen Mobiltelefoner NFC- funktion Aktivera NFC under telefonens inställningar. Dra mobiltelefonens baksida mot enheten. Då enheten och mobiltelefonens antenner linjeras kommer en länk att öppnas i telefonen, innehållande aktuell temperatur. Kommunikation Enheten skickar regelbundet trådlösa meddelanden med aktuell temperatur med inställbart intervall. Meddelandena följer Wireless M- Bus standard EN i T1 Mode. Vid leverans sänder enheten meddelande var 6:e minut samt asynkrona meddelanden vid öppnande av enhetens lock (elektronisk plombering). Varje meddelande innehåller: Medeltemperatur sedan föregående meddelande 1 timmes rullande Medel/Max/Min 24 timmars rullande Medel/Max/Min Enhetens Serienummer MBUS Unique Identification Number Batteristatus Elektronisk plombering Meddelandeformat Nedanstående meddelande beskrivs okrypterat, grönt markerade fält krypteras om kryptering är aktiverad. För detaljerad information se EN

7 Byte Värde (default) Beskrivning 0 0xnn L- field 1 0x44 C- field 2-3 0x5193 Tillverkare TLS 4-7 0xnnnnnnnn MBUS Identification Number 8 0x01 Protokollets versionsnummer 9 0x1B Produkttyp Rumsssensor xnnnn CRC 12 0x7A CI- field 13 0xnn Accessnummer (räknas upp för varje regelbunden sändning) 14 0x00 = Normal.. 0x04 = Låg batterinivå 0x03 = Plombering bruten Status x0000 = Ej krypterad 0x???? = krypterad Krypteringsinställningar x2f2f Idle filler (krypteringsverifikation) 19 0x02 DIF: Nuvarande temperatur 20 0x65 VIF: signed 16bit, 2 decimaler xnnnn Nuvarande temperatur med 2 decimaler, vid fel sätts 0. Ex = 23,10 C 23 0x42 / 0x72 DIF: 1 timmes rullande medelvärde, lagringsnummer 1. 0x42 = Tillförlitligt. 0x72 = Ej tillförlitligt 24 0x65 VIF: signed 16bit, 2 decimaler xnnnn 1 timmes rullande medeltemperatur med 2 decimaler, vid fel sätts 0. Ex = 7

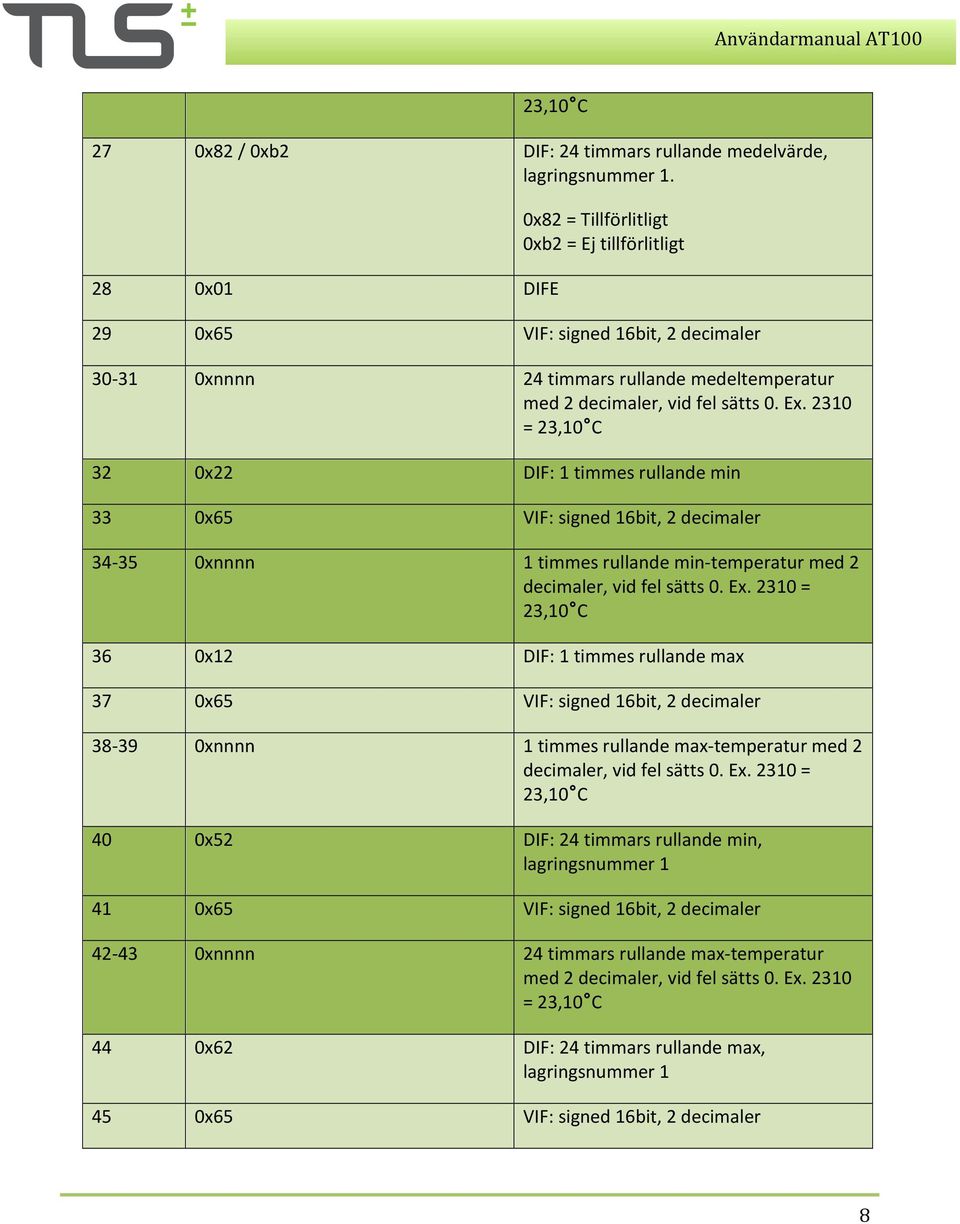

8 23,10 C 27 0x82 / 0xb2 DIF: 24 timmars rullande medelvärde, lagringsnummer x01 DIFE 0x82 = Tillförlitligt.. 0xb2 = Ej tillförlitligt 29 0x65 VIF: signed 16bit, 2 decimaler xnnnn 24 timmars rullande medeltemperatur med 2 decimaler, vid fel sätts 0. Ex = 23,10 C 32 0x22 DIF: 1 timmes rullande min 33 0x65 VIF: signed 16bit, 2 decimaler xnnnn 1 timmes rullande min- temperatur med 2 decimaler, vid fel sätts 0. Ex = 23,10 C 36 0x12 DIF: 1 timmes rullande max 37 0x65 VIF: signed 16bit, 2 decimaler xnnnn 1 timmes rullande max- temperatur med 2 decimaler, vid fel sätts 0. Ex = 23,10 C 40 0x52 DIF: 24 timmars rullande min, lagringsnummer x65 VIF: signed 16bit, 2 decimaler xnnnn 24 timmars rullande max- temperatur med 2 decimaler, vid fel sätts 0. Ex = 23,10 C 44 0x62 DIF: 24 timmars rullande max, lagringsnummer x65 VIF: signed 16bit, 2 decimaler 8

9 xnnnn 24 timmars rullande max- temperatur med 2 decimaler, vid fel sätts 0. Ex = 23,10 C 48 0x01 DIF 49 0x7F VIF: 8bit signed integer 50 0xnn Antal öppningar av plomberingen, vid öppning kommer siffran räknas upp 51 0x42 DIF 52 0x7F VIF: 16bit signed integer xnnnn Manufacturer specific 55 0x84 DIF 56 0x01 DIFE 57 0x7F VIF: 32bit signed integer xnnnnnnnn Hårdvarans serienummer 62 0xC2 DIF 63 0x01 DIFE 64 0x7F VIF: 16bit signed integer xnnnn Manufacturer specific 67 0x84 DIF 68 0x02 DIFE 56 0x7F VIF: 16bit signed integer xnnnn Manufacturer specific 9

10 Tekniska specifikationer Tillverkare Produktnamn Material Skyddsklass Mått Vikt Batterityp Batterilivslängd Driftstemperatur Förvaringstemperatur Temperaturnoggrannhet C Temperaturnoggrannhet 0-55 C M- Bus- standard Sändareffekt Frekvens TLS Energimätning AB AT100 ABS UL94- HB IP20 71x71x27 mm 50 g Lithium (non- rechargable) Upp till 12 år 0-55 C C ±0,3K ±0,5K EN (T1 Mode) 10 mw 868,95 MHz Säkerhet AT100 får endast installeras av kompetent installatör, alla säkerhetsföreskrifter måste tas i beaktande under installation och användande. Dokumentation om produktens installation och användande ska vidarebefordras till berörda personer. Batteriet får inte laddas och får endast ersättas av reparatörer godkända av TLS Energimätning. Installation eller användande ska inte påbörjas förrän anvisning är uppfattad. Enhetens kretskort är känsligt för statisk elektricitet, vid installation skall kretskortet därför inte vidröras utan ESD armband eller liknande. Produktens märkning får inte avlägsnas, ändras eller på annat vis göras oigenkännlig. 10
