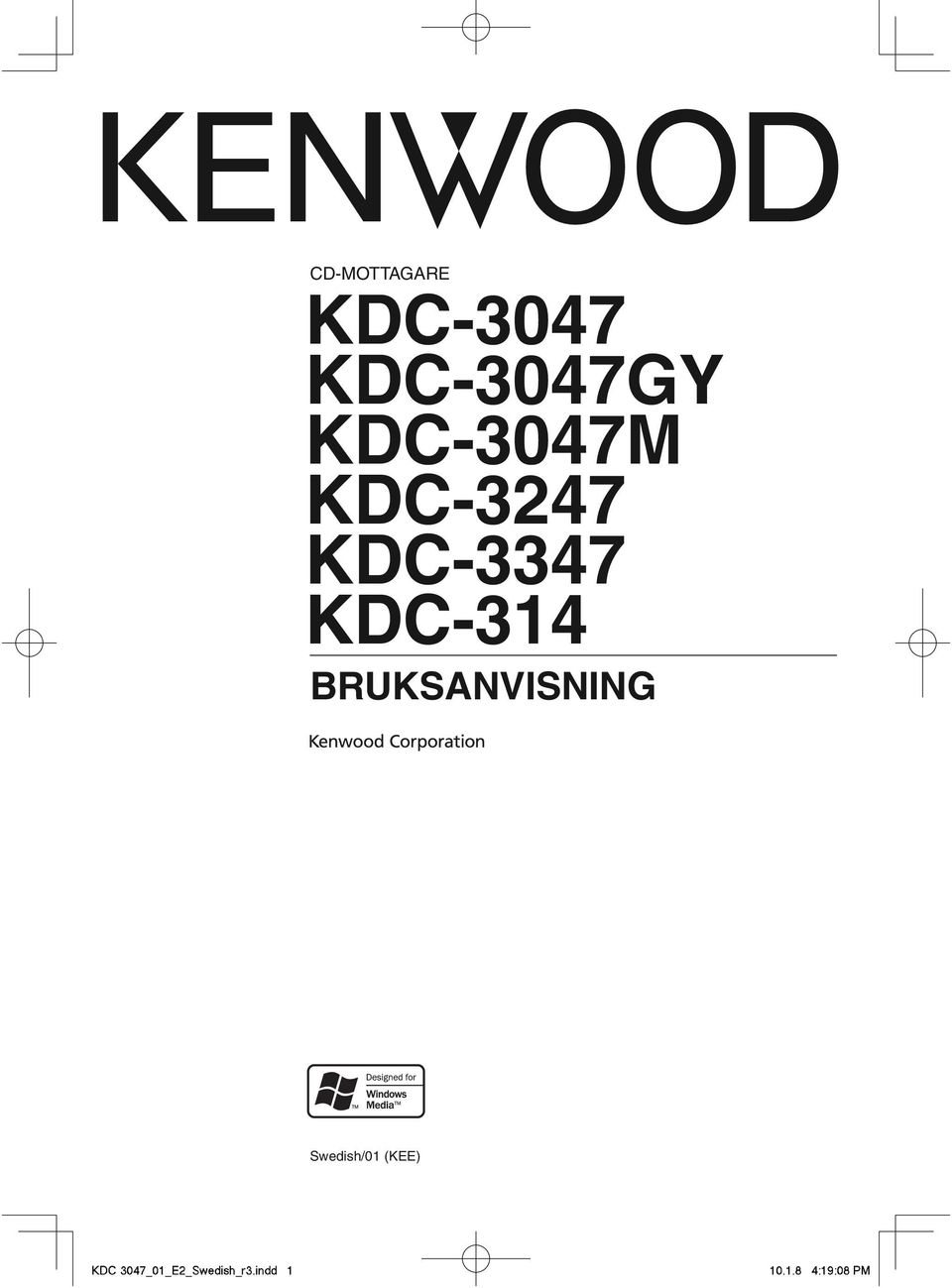

1 CD-MOTTAGARE KDC-3047 KDC-3047GY KDC-3047M KDC-3247 KDC-3347 KDC-314 BRUKSANVISNING Swedish/01 (KEE) KDC-3047_01_E2_Swedish_r3.indd :19:08 PM

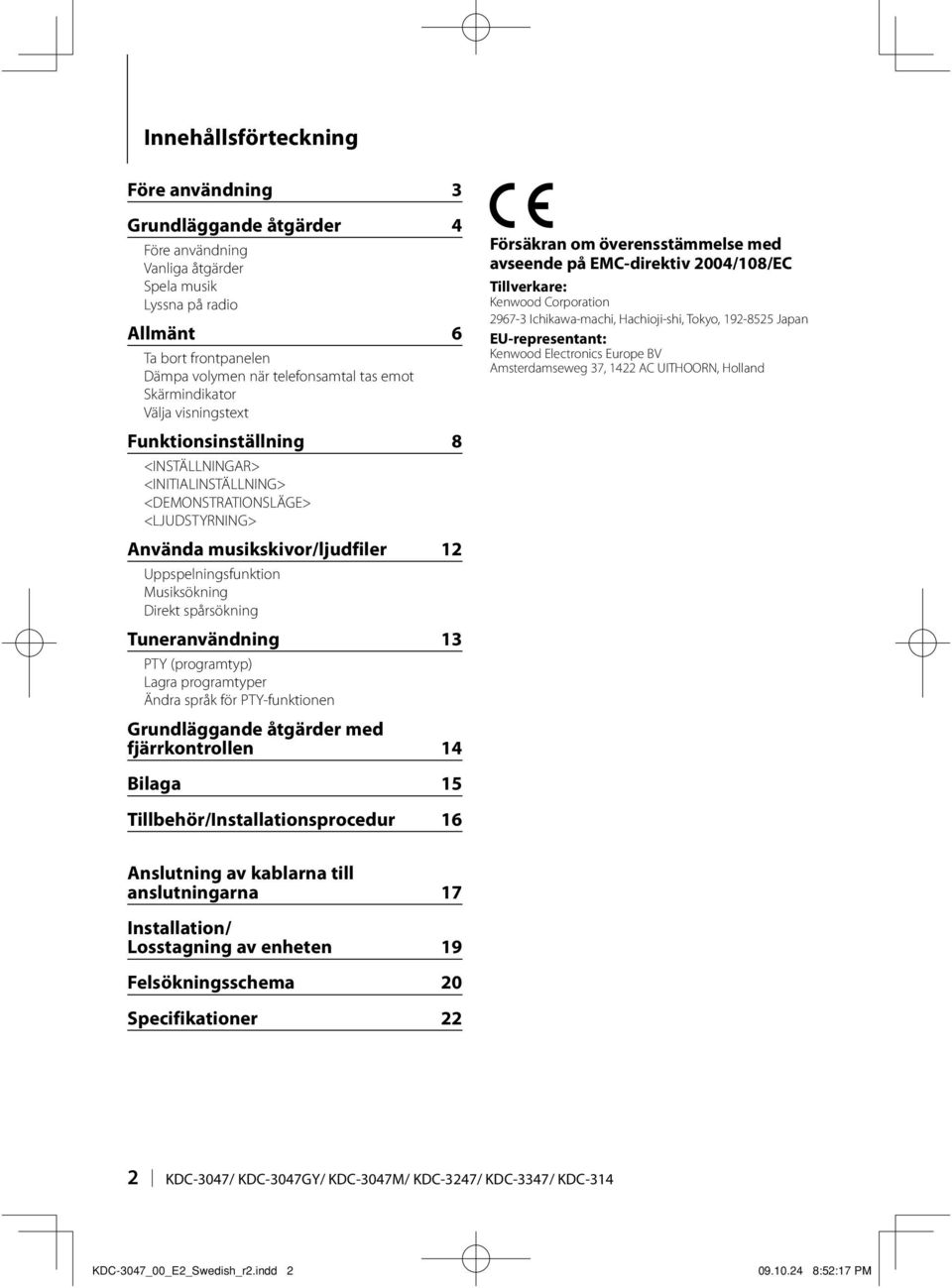

2 Innehållsförteckning Före användning 3 Grundläggande åtgärder 4 Före användning Vanliga åtgärder Spela musik Lyssna på radio Allmänt 6 Ta bort frontpanelen Dämpa volymen när telefonsamtal tas emot Skärmindikator Välja visningstext Funktionsinställning 8 <INSTÄLLNINGAR> <INITIALINSTÄLLNING> <DEMONSTRATIONSLÄGE> <LJUDSTYRNING> Använda musikskivor/ljudfiler 12 Uppspelningsfunktion Musiksökning Direkt spårsökning Tuneranvändning 13 PTY (programtyp) Lagra programtyper Ändra språk för PTY-funktionen Grundläggande åtgärder med fjärrkontrollen 14 Försäkran om överensstämmelse med avseende på EMC-direktiv 2004/108/EC Tillverkare: Kenwood Corporation Ichikawa-machi, Hachioji-shi, Tokyo, Japan EU-representant: Kenwood Electronics Europe BV Amsterdamseweg 37, 1422 AC UITHOORN, Holland Bilaga 15 Tillbehör/Installationsprocedur 16 Anslutning av kablarna till anslutningarna 17 Installation/ Losstagning av enheten 19 Felsökningsschema 20 Specifikationer 22 2 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

3 Före användning 2VARNING Följ försiktighetsåtgärderna nedan för att undvika personskada och/eller brand: Stick aldrig in metallföremål (t ex mynt och metallverktyg) i apparaten eftersom det då finns risk för kortslutning. Innan du använder apparaten för första gången Apparaten är från början inställd i demonstrationsläget. Avbryt demonstrationsläget när produkten används för första gången. Se <Stänga demonstrationsläget> (sidan 4). Nollställningen av enheten Tryck på nollställningsknappen om enheten inte fungerar som den ska. Apparaten nollställs till grundinställningarna när du trycker på nollställningsknappen. 1. Lossa frontpanelens spärr så att den kan tas bort. Se <Ta bort frontpanelen> (sidan 6). 2. Tryck på nollställningsknappen och sätt tillbaka frontpanelen. Nollställningsknapp Rengöring av apparaten Om frontpanelen på apparaten blir smutsig kan du torka av den med en mjuk duk, t.ex. en silikonduk. Om frontpanelen är mycket smutsig, kan du torka av den med en duk som fuktats med ett neutralt rengöringsmedel. Torka av frontpanelen med en ren, mjuk och torr duk efteråt. Om du sprayar rengöringsmedel direkt på apparaten kan de mekaniska delarna i den skadas. Undvik att torka av frontpanelen med en sträv trasa och använd inte flyktiga vätskor, som t ex thinner eller sprit, eftersom de kan repa ytan och sudda bort indikeringarna på panelen. Om terminalerna på enheten och frontpanelen Ta inte på terminalerna på enheten och frontpanelen med fingrarna, det kan skada dem. Om terminalerna på enheten eller frontpanelen är smutsiga, torkar du av dem med en ren, mjuk och torr duk. Kondensbildning på linsen Precis efter det att du sätter på bilvärmaren en kall dag, kan det bildas fukt eller kondens på linsen inuti CD-spelaren. Kondensbildningen gör att det kan vara omöjligt att spela CD-skivor. Ta i detta fall ut CD-skivan och vänta tills kondensen avdunstat. Kontakta din Kenwood-återförsäljare om apparaten fortfarande inte fungerar normalt efter ett tag. Anmärkningar Kontakta din Kenwood-återförsäljare om du stöter på problem vid installationen. Om du köper extrautrustning bör du på förhand kontakta din Kenwood-återförsäljare och fråga om utrustningen fungerar tillsammans med din anläggning och på din ort. Följande tecken kan visas på enheten: A-Z ` % & * + =,. / \ < > [ ] ( ) : ; ^ - { } ~. RDS fungerar bara när det finns en radiostation som har stöd för funktionen. Illustrationerna av displayen och kontrollpanelen i denna bruksanvisning används för att förtydliga användningen av de olika reglagen. Bilderna kan därför skilja sig från det som visas på utrustningens skärm och vissa bilder är inte tillämpliga. Hantering av CD-skivor Rör inte CD-skivans inspelningsyta. Klistra inte fast tejp, etiketter osv. på CD-skivan. Spela inte CD-skivor på vilka det finns fastklistrad tejp. Använd inte några skivtillbehör. Torka rent skivan från mitten och ut mot kanten. Dra ut CD-skivorna horisontalt när de tas ur apparaten. Om det finns plastrester på CD-skivans centrumhål eller ytterkant, ska du först ta bort dem med en penna e.d. innan skivan spelas. CD-skivor som inte kan användas Bara runda CD-skivor kan användas. CD-skivor vars inspelningsytor är färgade eller smutsiga kan inte användas. Denna apparat kan endast spela CD-skivor märkta. Det kan hända att det inte går att spela skivor utan detta märke. En CD-R- eller CD-RW-skiva som inte slutbehandlats kan inte spelas. (Se skrivprogramvaran och bruksanvisningen för din CD-R-/CD-RW-inspelare för mer information om slutbehandlingsprocessen.) 3-tums CD-skivor kan inte användas. Om en sådan CD sätts i med hjälp av en adapter kan det orsaka felaktig funktion. Svenska 3

4 Grundläggande åtgärder [ ] Frigör [SRC] [DISP] Skivfack [ ] [ ] [BAND] [VOL] [ ] [ ] [1][2] [3][4] [5][6] Extraingång Före användning Stänga demonstrationsläget Stäng av demonstrationsläget när du använder enheten för första gången. 1 Stäng demonstrationsläget genom att trycka på [VOL]-reglaget när meddelandena CANCEL DEMO, PRESS, VOLUME KNOB visas (ca 15 sekunder). 2 Välj YES och tryck på [VOL]-reglaget. Vrid på [VOL]-reglaget när NO är valt. Demonstrationsläget kan även avbrytas i DEMO MODE i <Funktionsinställning> (sidan 8). Ställa klockan 1 Tryck på [DISP]-knappen flera gånger tills klockskärmen ( CLOCK ) visas. 2 Fortsätt att trycka på [DISP]-knappen tills timskärmen visas. 3 Justera timinställningen genom att vrida på [VOL]-reglaget. 4 Avsluta timjusteringen genom att trycka på [VOL]-reglaget. Minutskärmen blinkar. 5 Justera minutinställningen genom att vrida på [VOL]-reglaget. 6 Avsluta minutjusteringen genom att trycka på [VOL]-reglaget. Du kan göra justeringen när TIME SYNC i <Funktionsinställning> (sidan 8) är inställt på OFF. Vanliga åtgärder Slå på strömmen och välja källa Strömmen slås på när du trycker på [SRC]- knappen. När strömmen är på kan du växla mellan de spelbara källorna i följande ordning genom att trycka på [SRC]: Tuner ( TUNER ) CD ( CD ) AUX-ingång ( AUX ) Beredskapsläge ( STANDBY ) Tuner ( TUNER ) Strömmen stängs av om du håller [SRC]-knappen intryckt i minst 1 sekund. Källan CD kan väljas när källan är redo för uppspelning. Volym Vrid på [VOL]-reglaget när du vill justera ljudvolymen. Visa klockan och bläddra på skärmen Tryck på [DISP]-knappen när du vill välja visningsläget. Se <Välja visningstext> (sidan 7). Håll [DISP]-knappen intryckt när du vill rulla skärmen. Extraingång En portabel ljudenhet kan anslutas med en stereominikontakt (3,5 mm ø). 4 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

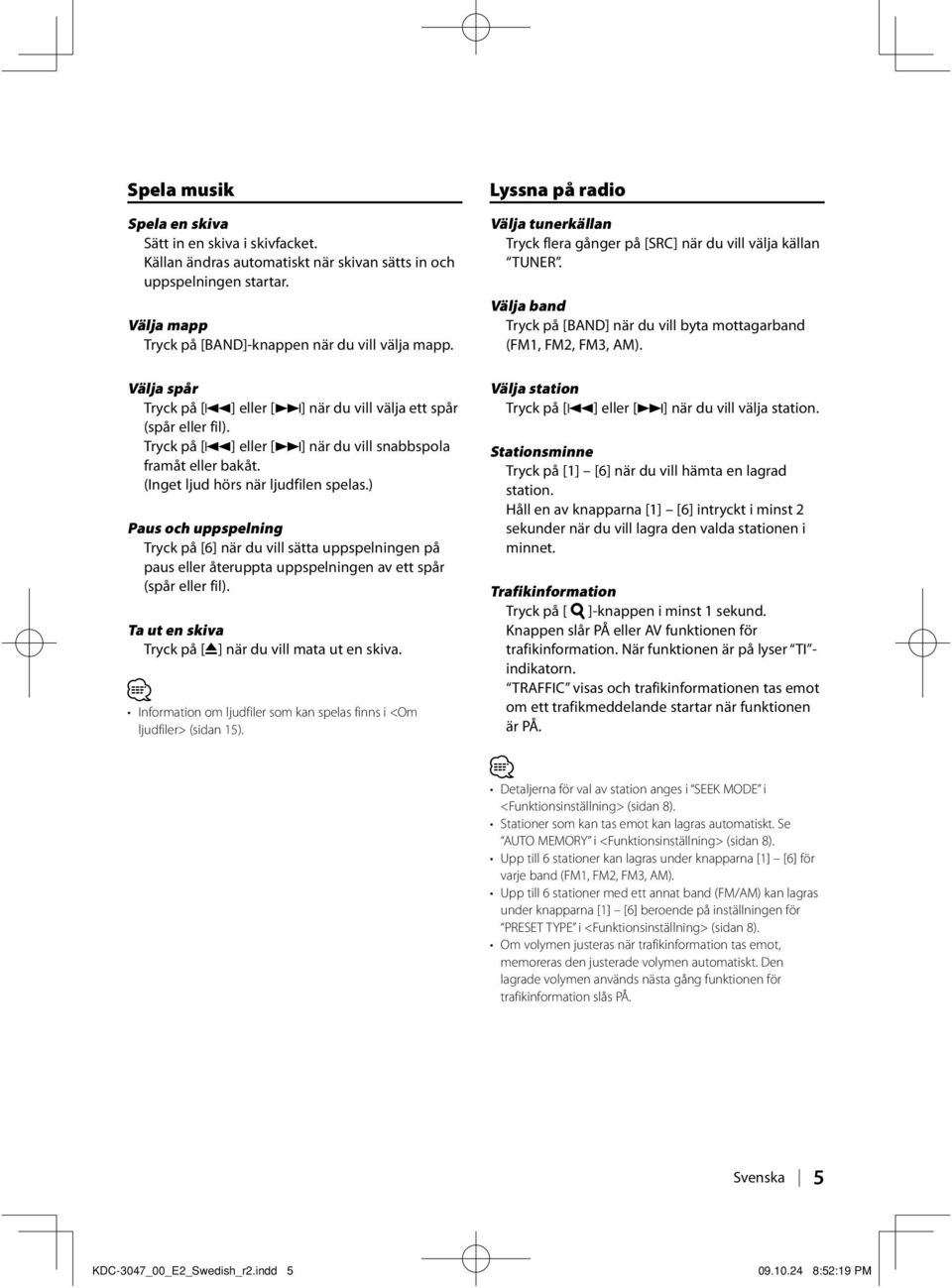

5 Spela musik Spela en skiva Sätt in en skiva i skivfacket. Källan ändras automatiskt när skivan sätts in och uppspelningen startar. Välja mapp Tryck på [BAND]-knappen när du vill välja mapp. Välja spår Tryck på [4] eller [ ] när du vill välja ett spår (spår eller fil). Tryck på [4] eller [ ] när du vill snabbspola framåt eller bakåt. (Inget ljud hörs när ljudfilen spelas.) Paus och uppspelning Tryck på [6] när du vill sätta uppspelningen på paus eller återuppta uppspelningen av ett spår (spår eller fil). Ta ut en skiva Tryck på [0] när du vill mata ut en skiva. Information om ljudfiler som kan spelas finns i <Om ljudfiler> (sidan 15). Lyssna på radio Välja tunerkällan Tryck flera gånger på [SRC] när du vill välja källan TUNER. Välja band Tryck på [BAND] när du vill byta mottagarband (FM1, FM2, FM3, AM). Välja station Tryck på [4] eller [ ] när du vill välja station. Stationsminne Tryck på [1] [6] när du vill hämta en lagrad station. Håll en av knapparna [1] [6] intryckt i minst 2 sekunder när du vill lagra den valda stationen i minnet. Trafikinformation Tryck på [ ]-knappen i minst 1 sekund. Knappen slår PÅ eller AV funktionen för trafikinformation. När funktionen är på lyser TI - indikatorn. TRAFFIC visas och trafikinformationen tas emot om ett trafikmeddelande startar när funktionen är PÅ. Detaljerna för val av station anges i SEEK MODE i <Funktionsinställning> (sidan 8). Stationer som kan tas emot kan lagras automatiskt. Se AUTO MEMORY i <Funktionsinställning> (sidan 8). Upp till 6 stationer kan lagras under knapparna [1] [6] för varje band (FM1, FM2, FM3, AM). Upp till 6 stationer med ett annat band (FM/AM) kan lagras under knapparna [1] [6] beroende på inställningen för PRESET TYPE i <Funktionsinställning> (sidan 8). Om volymen justeras när trafikinformation tas emot, memoreras den justerade volymen automatiskt. Den lagrade volymen används nästa gång funktionen för trafikinformation slås PÅ. Svenska 5

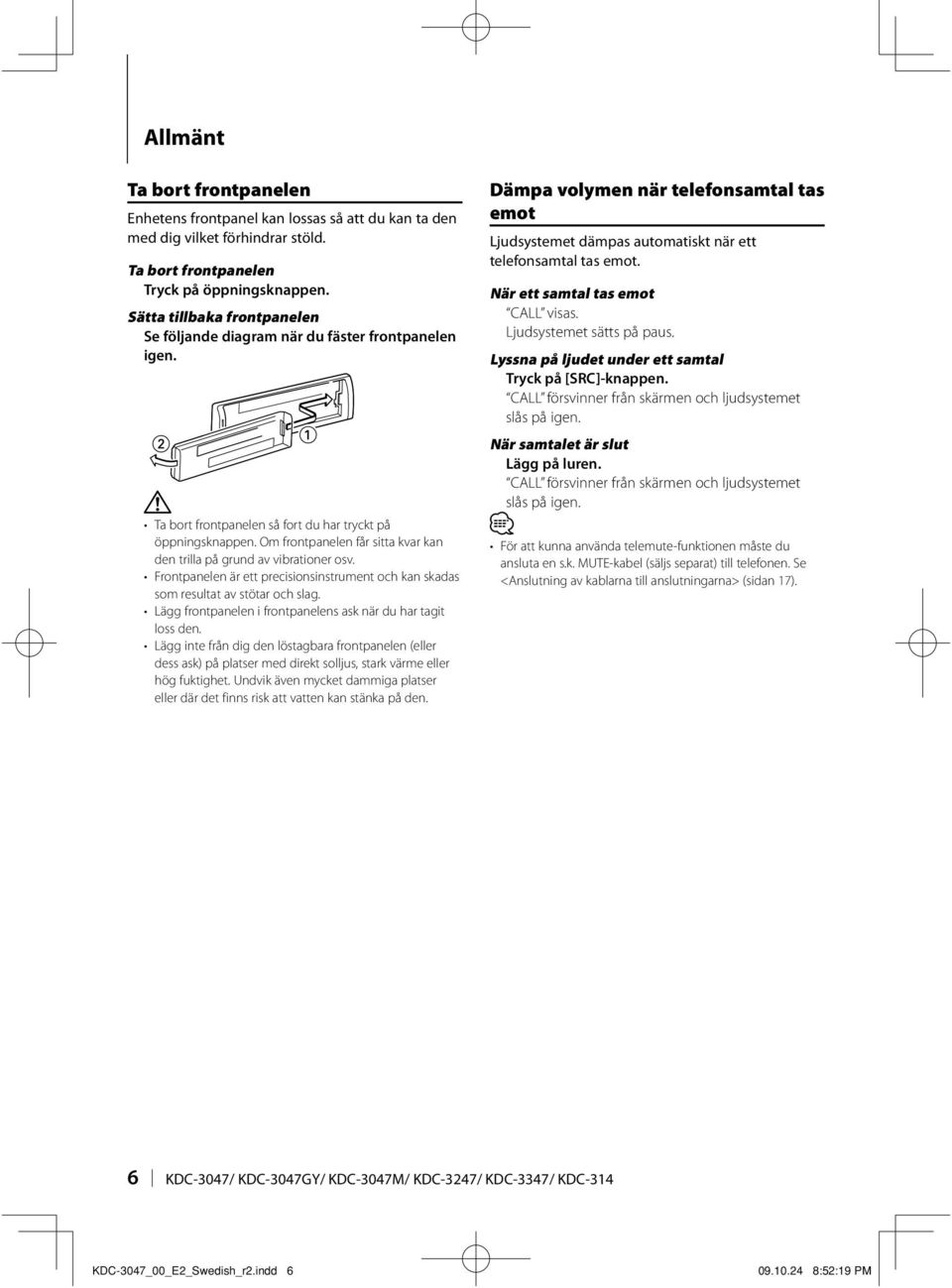

6 Allmänt Ta bort frontpanelen Enhetens frontpanel kan lossas så att du kan ta den med dig vilket förhindrar stöld. Ta bort frontpanelen Tryck på öppningsknappen. Sätta tillbaka frontpanelen Se följande diagram när du fäster frontpanelen igen. Ta bort frontpanelen så fort du har tryckt på öppningsknappen. Om frontpanelen får sitta kvar kan den trilla på grund av vibrationer osv. Frontpanelen är ett precisionsinstrument och kan skadas som resultat av stötar och slag. Lägg frontpanelen i frontpanelens ask när du har tagit loss den. Lägg inte från dig den löstagbara frontpanelen (eller dess ask) på platser med direkt solljus, stark värme eller hög fuktighet. Undvik även mycket dammiga platser eller där det finns risk att vatten kan stänka på den. Dämpa volymen när telefonsamtal tas emot Ljudsystemet dämpas automatiskt när ett telefonsamtal tas emot. När ett samtal tas emot CALL visas. Ljudsystemet sätts på paus. Lyssna på ljudet under ett samtal Tryck på [SRC]-knappen. CALL försvinner från skärmen och ljudsystemet slås på igen. När samtalet är slut Lägg på luren. CALL försvinner från skärmen och ljudsystemet slås på igen. För att kunna använda telemute-funktionen måste du ansluta en s.k. MUTE-kabel (säljs separat) till telefonen. Se <Anslutning av kablarna till anslutningarna> (sidan 17). 6 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

7 Skärmindikator 1 ST -indikator: Tänds när en stereosändning tas emot. 2 RDS -indikator: Tänds när RDS-tjänsten är tillgänglig. 3 TI -indikator: Tänds när funktionen för trafikinformation är på. 4 IN -indikator: Tänds när en skiva sitter i enheten. 5 -indikator: Visar en bild som anger drifttillståndet för varje källa eller ljudinställningen. Välja visningstext Informationen som visas ändras för varje källa på följande sätt: I tunerläget Information Programservicenamn (FM) Radiotext (FM) Frekvens (MW, LW) Klocka I CD-källan Information Skivtitel Spårtitel Speltid & spårnummer Klocka Med en ljudfilskälla Information Spårtitel & artistnamn Albumnamn & artistnamn Mappnamn Filnamn Speltid & spårnummer Klocka Visning FREQ/PS RADIO TEXT FREQUENCY CLOCK Visning DISC TITLE TRACK TITLE P-TIME CLOCK Visning TITLE ALBUM FOLDER NAME FILE NAME P-TIME CLOCK I beredskapsläget/ läget för extrakälla Information Visning Källnamn SOURCE NAME Klocka CLOCK Välj texten Tryck på [DISP]-knappen. När klockvisning har valts, ändras visningsinställningen för varje källa till klockvisning. Om det valda skärmalternativet inte har någon information, visas alternativ information. Svenska 7

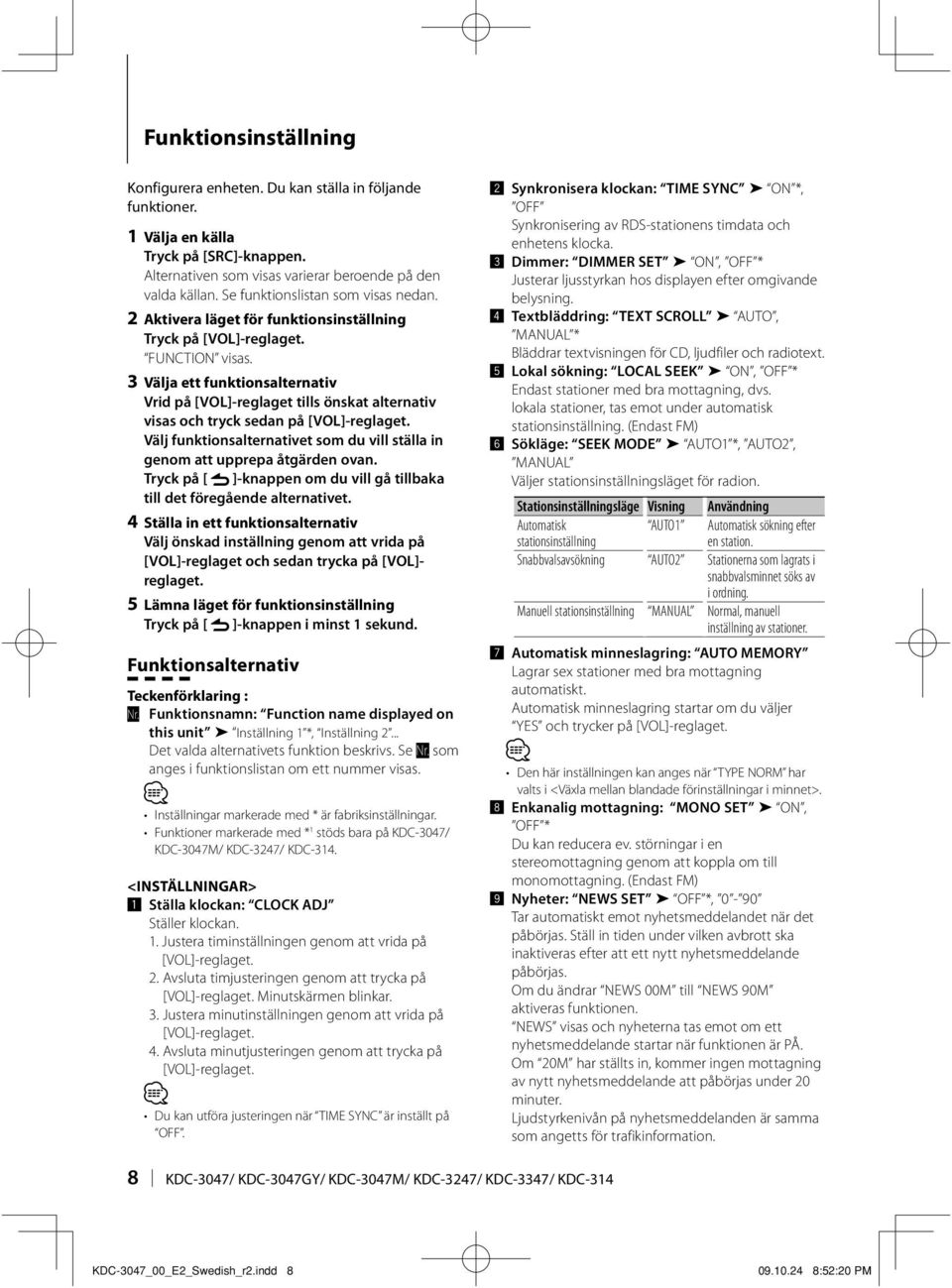

8 Funktionsinställning Konfigurera enheten. Du kan ställa in följande funktioner. 1 Välja en källa Tryck på [SRC]-knappen. Alternativen som visas varierar beroende på den valda källan. Se funktionslistan som visas nedan. 2 Aktivera läget för funktionsinställning Tryck på [VOL]-reglaget. FUNCTION visas. 3 Välja ett funktionsalternativ Vrid på [VOL]-reglaget tills önskat alternativ visas och tryck sedan på [VOL]-reglaget. Välj funktionsalternativet som du vill ställa in genom att upprepa åtgärden ovan. Tryck på [ ]-knappen om du vill gå tillbaka till det föregående alternativet. 4 Ställa in ett funktionsalternativ Välj önskad inställning genom att vrida på [VOL]-reglaget och sedan trycka på [VOL]- reglaget. 5 Lämna läget för funktionsinställning Tryck på [ ]-knappen i minst 1 sekund. Funktionsalternativ Teckenförklaring : Nr. Funktionsnamn: Function name displayed on this unit Inställning 1 *, Inställning 2... Det valda alternativets funktion beskrivs. Se Nr. som anges i funktionslistan om ett nummer visas. Inställningar markerade med * är fabriksinställningar. Funktioner markerade med * 1 stöds bara på KDC-3047/ KDC-3047M/ KDC-3247/ KDC-314. <INSTÄLLNINGAR> Ställa klockan: CLOCK ADJ Ställer klockan. 1. Justera timinställningen genom att vrida på [VOL]-reglaget. 2. Avsluta timjusteringen genom att trycka på [VOL]-reglaget. Minutskärmen blinkar. 3. Justera minutinställningen genom att vrida på [VOL]-reglaget. 4. Avsluta minutjusteringen genom att trycka på [VOL]-reglaget. Du kan utföra justeringen när TIME SYNC är inställt på OFF. ø Synkronisera klockan: TIME SYNC ON *, OFF Synkronisering av RDS-stationens timdata och enhetens klocka. π Dimmer: DIMMER SET ON, OFF * Justerar ljusstyrkan hos displayen efter omgivande belysning. [ Textbläddring: TEXT SCROLL AUTO, MANUAL * Bläddrar textvisningen för CD, ljudfiler och radiotext. Lokal sökning: LOCAL SEEK ON, OFF * Endast stationer med bra mottagning, dvs. lokala stationer, tas emot under automatisk stationsinställning. (Endast FM) ] Sökläge: SEEK MODE AUTO1 *, AUTO2, MANUAL Väljer stationsinställningsläget för radion. Stationsinställningsläge Visning Användning Automatisk AUTO1 Automatisk sökning efter stationsinställning en station. Snabbvalsavsökning AUTO2 Stationerna som lagrats i snabbvalsminnet söks av i ordning. Manuell stationsinställning MANUAL Normal, manuell inställning av stationer. Automatisk minneslagring: AUTO MEMORY Lagrar sex stationer med bra mottagning automatiskt. Automatisk minneslagring startar om du väljer YES och trycker på [VOL]-reglaget. Den här inställningen kan anges när TYPE NORM har valts i <Växla mellan blandade förinställningar i minnet>. \ Enkanalig mottagning: MONO SET ON, OFF * Du kan reducera ev. störningar i en stereomottagning genom att koppla om till monomottagning. (Endast FM) «Nyheter: NEWS SET OFF *, 0-90 Tar automatiskt emot nyhetsmeddelandet när det påbörjas. Ställ in tiden under vilken avbrott ska inaktiveras efter att ett nytt nyhetsmeddelande påbörjas. Om du ändrar NEWS 00M till NEWS 90M aktiveras funktionen. NEWS visas och nyheterna tas emot om ett nyhetsmeddelande startar när funktionen är PÅ. Om 20M har ställts in, kommer ingen mottagning av nytt nyhetsmeddelande att påbörjas under 20 minuter. Ljudstyrkenivån på nyhetsmeddelanden är samma som angetts för trafikinformation. 8 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

9 Å Alternativ frekvens: AF SET ON *, OFF Om mottagningen försämras kan radion automatiskt växla till en annan radiofrekvens som sänder samma program i RDS-nätverket, fast med starkare signal. Í RDS regionalt: RDS REG ON *, OFF Ställer in om radion endast ska växla till stationer inom angiven region med AF -kontroll. Î Automatisk sökning efter trafikmeddelanden: ATP SEEK ON *, OFF När mottagningen av trafikinformationsstationen är svag, söks automatiskt en station med bättre mottagning. Ï Ange namn: AUX NAME AUX *, DVD, PORTABLE, GAME, VIDEO, TV Ställer in displayen när du byter till AUX-källan. <INITIALINSTÄLLNING> Ì Växla mellan blandade förinställningar i minnet: PRESET TYPE TYPE NORM *, TYPE MIX TYPE NORM : 1 station kan tilldelas 1 snabbvalsknapp för vart och ett av de 4 banden (FM1, FM2, FM3 och AM), dvs. totalt 24 stationer (6 stationer x 4 band) kan förinställas. TYPE MIX : Totalt 6 stationer kan tilldelas totalt 6 snabbvalsknappar oavsett band (FM1, FM2, FM3 och AM). Du kan hämta en förinställd station utan att behöva byta band. Ó Ljudsignal: KEY BEEP ON *, OFF Aktiverar/inaktiverar driftljudet (ljudsignalen). Ô Språkinställning för ryska: RUSSIAN SET ON, OFF * När inställningen är aktiverad visas följande teckensträngar på ryska: Mappnamn/ Filnamn/ Spårnamn/ Artistnamn/ Albumnamn apple Avstängningstimer: P-OFF WAIT ----, 20M *, 40M, 60M Inställning för timerstyrd avstängning om beredskapsläget är inkopplat under längre tid. Tack vare denna inställning kan du spara på bilbatteriet. : Avstängningstimern är AV. 20M: Strömmen stängs av efter 20 minuter. 40M: Strömmen stängs av efter 40 minuter. 60M: Strömmen stängs av efter 60 minuter. Ò Inbyggd AUX-källa: BUILTIN AUX ON1 *, ON2, OFF När denna är på kan AUX-källan väljas. ON1: Ljudet från en extern enhet som är ansluten till AUX-uttaget matas ut när du byter till AUX-källan. ON2: Aktiverar dämpningsfunktionen när strömmen slås på och AUX-källan är vald. Stäng av dämpningsfunktionen när du lyssnar på en extern enhet. Det förhindrar störningar när en extern enhet inte är ansluten till AUXuttaget. OFF: Inaktiverar valet av AUX-källa. Stäng av denna när AUX-uttaget inte används. Ú CD READ: CD READ 1 *, 2 Ställer in metod för avläsning av CD. När en CD med ett visst format inte kan spelas, ska denna funktion ställas in till 2 för att tvinga fram uppspelning. Observera att vissa musik-cd-skivor kanske inte kan spelas ens när 2 är inställt. Dessutom kan ljudfiler inte spelas med inställningen 2. Låt inställningen vanligtvis vara 1. 1 : Skiljer automatiskt mellan ljudfilsskivor och musik-cd-skivor vid uppspelning. 2 : Tvingar fram uppspelning som musik-cd. " Växla förförstärkarutgång*1: SWITCH PRE REAR *, SUB-W Växlar förförstärkarutgången mellan den bakre utgången ( REAR ) och subwoofer-utgången ( SUB- W ). Æ Högtalarval: SP SELECT OFF *, 5/4, 6*9/6, OEM Finjustering så att optimalt System Q-värde används när högtalartypen ställs in på följande sätt; Högtalartyp Visning AV SP OFF För 5- & 4-tums högtalare SP 5/4 För 6- & 6x9-tums högtalare SP 6*9/6 För originalmonterade högtalare SP OEM å Firmware-uppgradering: F/W UP xx.xx Uppgraderar den fasta programvaran. Den fasta programvaran uppgraderas om du väljer YES och trycker på [VOL]-reglaget. Mer information om hur den fasta programvaran uppdateras finns på vår webbplats. <DEMONSTRATIONSLÄGE> ß Demonstrationsläge: DEMO MODE ON *, OFF Anger huruvida demonstration ska aktiveras. Nästa sida 3 Svenska 9

10 Funktionsinställning <LJUDSTYRNING> Subwooferutgång*1: SUB-W SET ON *, OFF Den här inställningen kan anges när SUB-W är valt i <Växla förförstärkarutgång>. ƒ Basförstärkning: BASS BOOST LV1 *, LV2, OFF System Q: SYSTEM Q NATURAL *, ROCK, POPS, EASY, TOP 40, JAZZ, GAME, USER Växlar mellan följande förinställda equalizerkurvor: Naturlig, Rock, Pop, Lättlyssnat, 40-i-topp, Jazz, Spel, Användarinställning USER : Visas när basnivån, mellannivån och diskantnivån justeras. När System Q-inställningen ändras ersätts System Q-värdena med inställningarna som angetts för bas, mellan och diskant. Justera basnivå: BASS LEVEL Δ Justera mellannivå: MID LEVEL Justera diskantnivå: TRE LEVEL : Tonminne för källa: Det inställda värdet lagras i minnet för varje källa. Balans: BALANCE L 15 R 15 Fader: FADER R 15 F 15 ' Justera subwoofer-nivå: SUB-W LEVEL æ Lågpassfilter för subwoofer: LPF SUB-W 85, 120, 160, THROUGH (OFF)* Z Subwoofer-fas: PHASE REV (180 ), NORM (0 )* ' - Z : Dessa justeringar kan göras när ON är valt i <Subwooferutgång>. Z : Den här justeringen kan göras när en annan inställning än THROUGH är vald för <Lågpassfilter för subwoofer>. Û Supreme: SUPREME SET ON *, OFF Teknologi för att extrapolera och komplettering med algoritm, högfrekvensomfånget som kapas vid kodning med låg bithastighet (lägre än 128 Kbps, samplingsfrekvensen är 44,1 khz). Kompletteringen optimeras av komprimeringsformatet (MP3 eller WMA) och bearbetas enligt bithastigheten. Effekten är försumbar med musik som kodas vid hög bithastighet, varierad bithastighet eller har minimalt, högt frekvensomfång. Kan ställas in när en CD med ljudfiler används som källa. X Ljudstyrkekompensation: VOL OFFSET - 8 ±0 (När AUX används som källa: ) Ljudstyrkenivån för respektive källa kan justeras för att anpassas till en grundljudstyrka för systemet. <Funktionslista> Funktionsalternativ som visas i beredskapsläget SETTINGS CLOCK CLOCK ADJ TIME SYNC ø DISPLAY DIMMER SET π TEXT SCROLL [ INITIAL SET PRESET TYPE Ì KEY BEEP Ó RUSSIAN SET Ô P-OFF WAIT apple BUILTIN AUX Ò CD READ Ú SWITCH PRE " SP SELECT Æ F/W UP å DEMO MODE ß Funktionsalternativ som visas när tunerkällan är vald AUDIO CTRL SUB-W SET BASS BOOST ƒ SYSTEM Q BASS LEVEL MID LEVEL Δ TRE LEVEL BALANCE FADER SUB-W LEVEL ' DETAIL SET LPF SUB-W æ SUB-W PHASE Z VOL OFFSET X SETTINGS LOCAL SEEK SEEK MODE ] AUTO MEMORY MONO SET \ NEWS SET «AF SET Å RDS REG Í ATP SEEK Î CLOCK CLOCK ADJ TIME SYNC ø DISPLAY DIMMER SET π TEXT SCROLL [ DEMO MODE ß 10 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

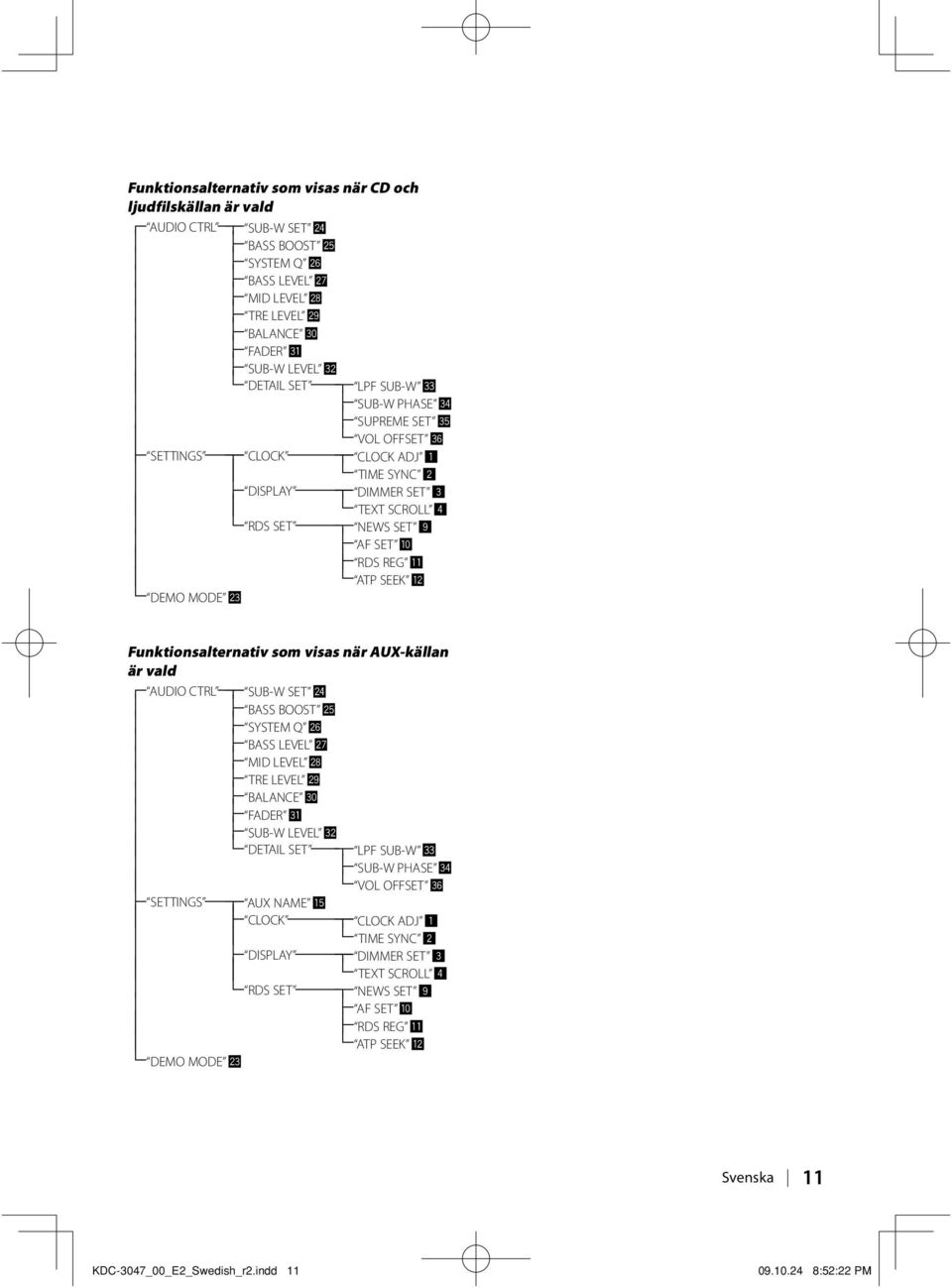

11 Funktionsalternativ som visas när CD och ljudfilskällan är vald AUDIO CTRL SUB-W SET BASS BOOST ƒ SYSTEM Q BASS LEVEL MID LEVEL Δ TRE LEVEL BALANCE FADER SUB-W LEVEL ' DETAIL SET LPF SUB-W æ SUB-W PHASE Z SUPREME SET Û VOL OFFSET X SETTINGS CLOCK CLOCK ADJ TIME SYNC ø DISPLAY DIMMER SET π TEXT SCROLL [ RDS SET NEWS SET «AF SET Å RDS REG Í ATP SEEK Î DEMO MODE ß Funktionsalternativ som visas när AUX-källan är vald AUDIO CTRL SUB-W SET BASS BOOST ƒ SYSTEM Q BASS LEVEL MID LEVEL Δ TRE LEVEL BALANCE FADER SUB-W LEVEL ' DETAIL SET LPF SUB-W æ SUB-W PHASE Z VOL OFFSET X SETTINGS AUX NAME Ó CLOCK CLOCK ADJ TIME SYNC ø DISPLAY DIMMER SET π TEXT SCROLL [ RDS SET NEWS SET «AF SET Å RDS REG Í ATP SEEK Î DEMO MODE ß Svenska 11

12 Använda musikskivor/ljudfiler Uppspelningsfunktion Upprepad uppspelning Tryck på [4]-knappen. Växlar mellan upprepad uppspelning av spår ( TRAC REPEAT ) och AV ( REPEAT OFF ) om knappen trycks in när en CD spelas. Växlar mellan upprepad uppspelning av fil ( FILE REPEAT ), upprepad uppspelning av mapp ( FOLD REPEAT ) och AV ( REPEAT OFF ) om knappen trycks in när en ljudfil spelas. Slumpmässig uppspelning Tryck på [3]-knappen. Spelar spåren på skivan eller i mappen i slumpmässig ordning. DISC RANDOM / FOLD RANDOM visas. Slumpmässig uppspelning inaktiveras om du trycker på knappen igen. Skanningsuppspelning Tryck på [2]-knappen. Spelar början av musiken på skivan eller i mappen, i följd. TRAC SCAN / FILE SCAN visas när skanningsuppspelning aktiveras. Om du trycker på knappen igen spelas spåren i vanligt läge med början från det spår som spelas just nu. Musiksökning Väljer ett spår som du vill lyssna till på enheten eller mediet som spelas upp. CD-källa Typ av användning Förflyttning mellan spår Välja spår Återgå till det första spåret Användning Vrid på [VOL]-reglaget. Tryck på [VOL]-reglaget. Tryck på [BAND]-knappen innan du väljer ett spår. Avbryta läget för musiksökning Tryck på [ ]-knappen i minst 1 sekund. Funktion på KDC-3347 med fjärrkontroll Direkt spårsökning Söker efter spår genom att du anger ett spårnummer. 1 Öppna läget för direkt spårsökning Tryck på [DIRECT]-knappen på fjärrkontrollen. visas. 2 Ange spårets nummer Tryck på sifferknapparna på fjärrkontrollen. 3 Sök efter stationen Tryck på [4]- eller [ ]-knappen. Avbryta direkt spårsökning Tryck på [ ]-knappen på fjärrkontrollen. Direkt spårsökning kan inte användas när slumpmässig uppspelning eller skanningsuppspelning används. 1 Välj musiksökningsläget Tryck på [ ]-knappen. SEARCH visas. Visar namnet på aktuell ljudfil. 2 Söka efter spår Ljudfil Typ av användning Användning Rörelse mellan mappar/filer Vrid på [VOL]-reglaget. Val av mapp/fil Tryck på [VOL]-reglaget. Gå tillbaka till föregående mapp Tryck på [ ]-knappen. Gå tillbaka till rotmappen Tryck på [BAND]-knappen. < eller > bredvid mappnamnet som visas anger att det finns en annan mapp före eller efter mappen. 12 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

13 Tuneranvändning PTY (programtyp) Välja programtyp och söka efter en station; Programtyp Visning Tal SPEECH Musik MUSIC Nyheter NEWS Aktuella frågor AFFAIRS Information INFO Sport SPORT Utbildning EDUCATE Drama DRAMA Kultur CULTURE Vetenskap SCIENCE Blandat VARIED Popmusik POP M Rockmusik ROCK M Lättlyssnad musik EASY M Mjukt klassiskt LIGHT M Seriöst klassiskt CLASSICS Programtyp Visning Annan musik OTHER M Väder WEATHER Ekonomi FINANCE Barnprogram CHILDREN Sociala angelägenheter SOCIAL Religiösa program RELIGION Telefonväktarprogram PHONE IN Reseprogram TRAVEL Fritid LEISURE Jazz-musik JAZZ Country-musik COUNTRY Nationalmusik NATION M Evergreens OLDIES Folkmusik FOLK M Dokumentärskildringar DOCUMENT Tal och Musik omfattar de programtyper som anges nedan. Musik: Svart teckenalternativ. Tal: Vitt teckenalternativ. 1 Öppna PTY-läget Tryck på [ ]-knappen. 2 Välja programtyp Vrid på [VOL]-reglaget. 3 Söka efter en station med den valda programtypen Tryck på [4]- eller [ ]-knappen. 4 Lämna PTY-läget Tryck på [ ]-knappen. Denna funktion kan inte användas under mottagning av trafikmeddelanden eller med AM-sändningar. När den valda programtypen inte hittas, visas NO PTY. Välj i så fall en annan programtyp. Lagra programtyper Du kan lagra programtypen på en snabbvalsknapp och snabbt ta fram den. Förinställning av programtyper 1 Välj programtypen du vill förinställa Se <PTY (programtyp)> (sidan 13). 2 Lagra programtypen Håll den önskade knappen [1] [6] intryckt i minst 2 sekunder. Ta fram en lagrad programtyp 1 Öppna PTY-läget Se <PTY (programtyp)> (sidan 13). 2 Välj programtypen Tryck på den önskade knappen [1] [6]. Ändra språk för PTY-funktionen Välj visningsspråk för programtyp enligt följande; Språk Engelska Franska Tyska Visning ENGLISH FRENCH GERMAN 1 Öppna PTY-läget Se <PTY (programtyp)> (sidan 13). 2 Välj läget för språkändring Tryck på [ ]-knappen. 3 Välj språket Vrid på [VOL]-reglaget. 4 Lämna läget för språkändring Tryck på [VOL]-knappen. Svenska 13

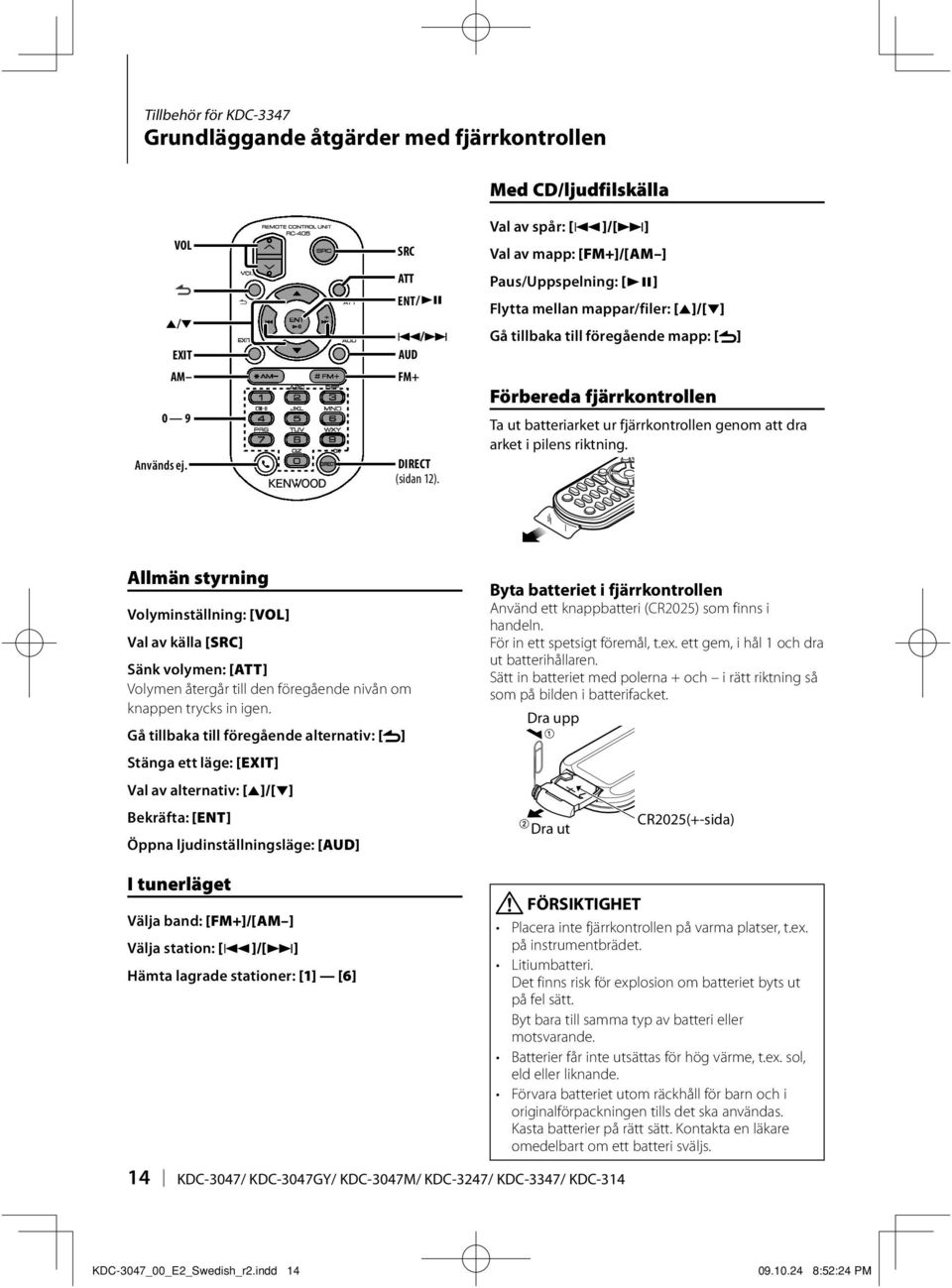

14 Tillbehör för KDC-3347 Grundläggande åtgärder med fjärrkontrollen Med CD/ljudfilskälla VOL / EXIT AM 0 9 Används ej. SRC ATT ENT AUD FM+ DIRECT (sidan 12). Val av spår: [4]/[ ] Val av mapp: [FM+]/[AM ] Paus/Uppspelning: [38] Flytta mellan mappar/filer: [5]/[ ] Gå tillbaka till föregående mapp: [ ] Förbereda fjärrkontrollen Ta ut batteriarket ur fjärrkontrollen genom att dra arket i pilens riktning. Allmän styrning Volyminställning: [VOL] Val av källa [SRC] Sänk volymen: [ATT] Volymen återgår till den föregående nivån om knappen trycks in igen. Gå tillbaka till föregående alternativ: [ ] Stänga ett läge: [EXIT] Val av alternativ: [5]/[ ] Bekräfta: [ENT] Öppna ljudinställningsläge: [AUD] I tunerläget Välja band: [FM+]/[AM ] Välja station: [4]/[ ] Hämta lagrade stationer: [1] [6] Byta batteriet i fjärrkontrollen Använd ett knappbatteri (CR2025) som finns i handeln. För in ett spetsigt föremål, t.ex. ett gem, i hål 1 och dra ut batterihållaren. Sätt in batteriet med polerna + och i rätt riktning så som på bilden i batterifacket. Dra upp Dra ut CR2025(+-sida) FÖRSIKTIGHET Placera inte fjärrkontrollen på varma platser, t.ex. på instrumentbrädet. Litiumbatteri. Det finns risk för explosion om batteriet byts ut på fel sätt. Byt bara till samma typ av batteri eller motsvarande. Batterier får inte utsättas för hög värme, t.ex. sol, eld eller liknande. Förvara batteriet utom räckhåll för barn och i originalförpackningen tills det ska användas. Kasta batterier på rätt sätt. Kontakta en läkare omedelbart om ett batteri sväljs. 14 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

15 Bilaga Om ljudfiler Spelbara ljudfiler MP3 (.mp3), WMA (.wma) Spelbara skivmedier CD-R/RW/ROM Spelbara filformat för skivor ISO 9660 Level 1/2, Joliet, Romeo, Långa filnamn. Även om ljudfilerna uppfyller standarderna ovan kanske det inte går att spela upp beroende på typen av media eller mediets skick. Spelordning för ljudfiler I exemplet över ett mapp-/filträd som visas nedan, spelas filerna upp i ordningen från till. CD ( ) : Mapp Folder : Ljudfil Audio fi En onlinehandbok om ljudfiler finns på webbplatsen Handboken innehåller detaljerad information och anmärkningar som inte finns i den här handboken. Se till att du även läser handboken på vår webbplats. Denna produkt har inte installerats av biltillverkaren på fabriken och ej heller importören i ett EU-land. Information gällande handhavande av gammal elektrisk eller elektronisk utrustning och för batterier (för länder inom EU som har tillämpat separata återvinningssystem för avfall) Produkter och batterier med symbolen (en överkorsad papperskorg) ska inte disponeras som hushållsavfall. Gammal elektrisk eller elektronisk utrustning och batterier ska återvinnas på en plats som har befogenhet att ta hand om dessa produkter och dess avfall. Kontakta din lokala myndighet för information om närliggande återvinningsstationer. Lämplig återvinning och handhavande av det elektroniska avfallet hjälper oss att skona våra naturtillgångar och förebygger skadliga effekter på vår hälsa och miljö. Notera: Märket Pb nedanför symbolen för batterier indikerar att detta batteri innehåller spänning. Märkning på apparater med inbyggd laser (ej i vissa områden) Detta märke sitter på höljet och varnar om att det används laserstrålar av Klass 1 i apparaten. Detta innebär att laserstrålarna är av svag klass. Det finns ingen risk för farlig strålning utanför höljet. Svenska 15

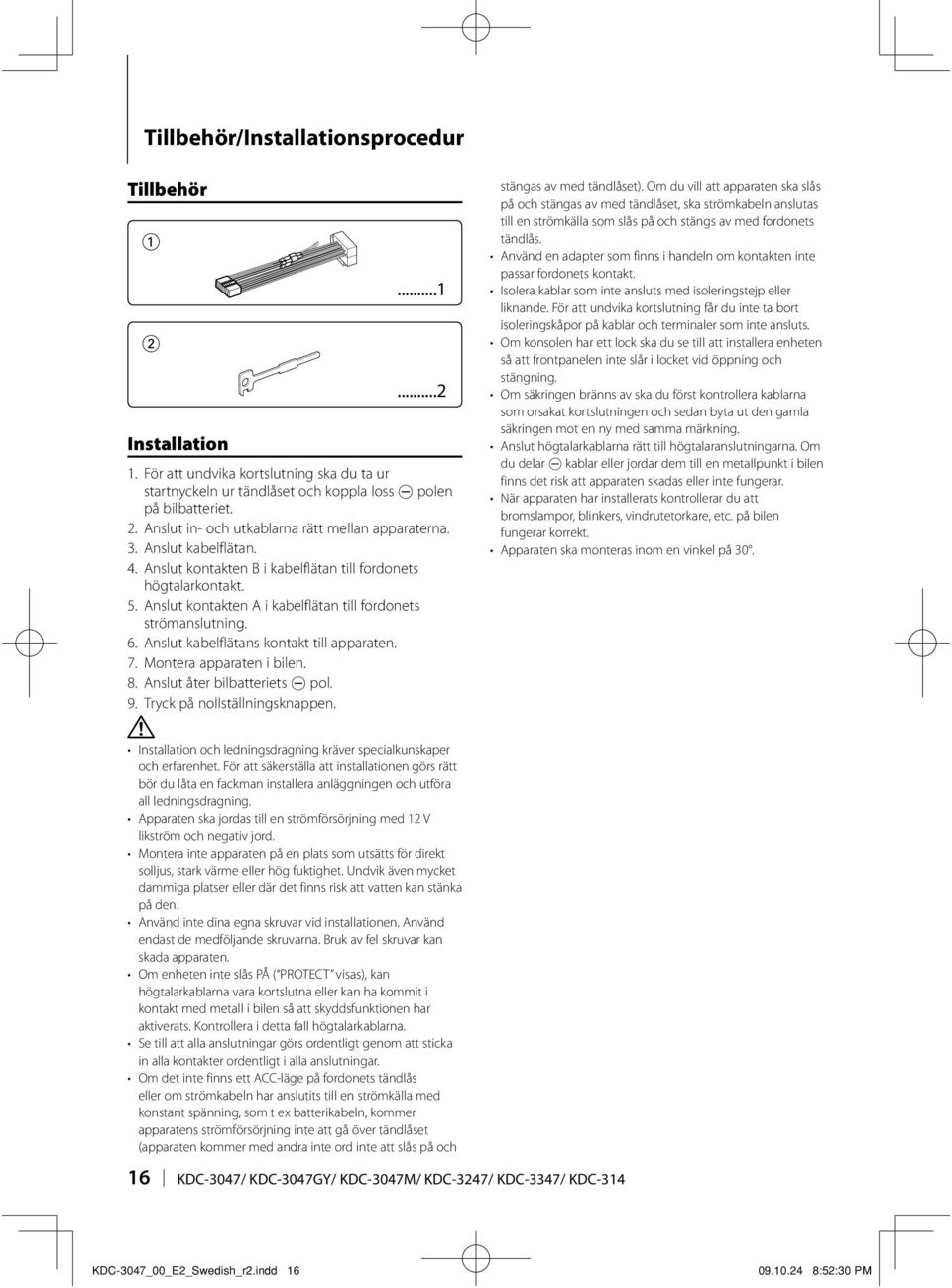

16 Tillbehör/Installationsprocedur Tillbehör Installation 1. För att undvika kortslutning ska du ta ur startnyckeln ur tändlåset och koppla loss - polen på bilbatteriet. 2. Anslut in- och utkablarna rätt mellan apparaterna. 3. Anslut kabelflätan. 4. Anslut kontakten B i kabelflätan till fordonets högtalarkontakt. 5. Anslut kontakten A i kabelflätan till fordonets strömanslutning. 6. Anslut kabelflätans kontakt till apparaten. 7. Montera apparaten i bilen. 8. Anslut åter bilbatteriets - pol. 9. Tryck på nollställningsknappen. Installation och ledningsdragning kräver specialkunskaper och erfarenhet. För att säkerställa att installationen görs rätt bör du låta en fackman installera anläggningen och utföra all ledningsdragning. Apparaten ska jordas till en strömförsörjning med 12 V likström och negativ jord. Montera inte apparaten på en plats som utsätts för direkt solljus, stark värme eller hög fuktighet. Undvik även mycket dammiga platser eller där det finns risk att vatten kan stänka på den. Använd inte dina egna skruvar vid installationen. Använd endast de medföljande skruvarna. Bruk av fel skruvar kan skada apparaten. Om enheten inte slås PÅ ( PROTECT visas), kan högtalarkablarna vara kortslutna eller kan ha kommit i kontakt med metall i bilen så att skyddsfunktionen har aktiverats. Kontrollera i detta fall högtalarkablarna. Se till att alla anslutningar görs ordentligt genom att sticka in alla kontakter ordentligt i alla anslutningar. Om det inte finns ett ACC-läge på fordonets tändlås eller om strömkabeln har anslutits till en strömkälla med konstant spänning, som t ex batterikabeln, kommer apparatens strömförsörjning inte att gå över tändlåset (apparaten kommer med andra inte ord inte att slås på och stängas av med tändlåset). Om du vill att apparaten ska slås på och stängas av med tändlåset, ska strömkabeln anslutas till en strömkälla som slås på och stängs av med fordonets tändlås. Använd en adapter som finns i handeln om kontakten inte passar fordonets kontakt. Isolera kablar som inte ansluts med isoleringstejp eller liknande. För att undvika kortslutning får du inte ta bort isoleringskåpor på kablar och terminaler som inte ansluts. Om konsolen har ett lock ska du se till att installera enheten så att frontpanelen inte slår i locket vid öppning och stängning. Om säkringen bränns av ska du först kontrollera kablarna som orsakat kortslutningen och sedan byta ut den gamla säkringen mot en ny med samma märkning. Anslut högtalarkablarna rätt till högtalaranslutningarna. Om du delar - kablar eller jordar dem till en metallpunkt i bilen finns det risk att apparaten skadas eller inte fungerar. När apparaten har installerats kontrollerar du att bromslampor, blinkers, vindrutetorkare, etc. på bilen fungerar korrekt. Apparaten ska monteras inom en vinkel på KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

17 Anslutning av kablarna till anslutningarna AUX-ingång (stereo) Använd en minipluggkabel av stereotyp som saknar motstånd. Framsida R L Främre utgång (Endast KDC-3247) FM/AM-antenningång (JASO) Säkring (10 A) Kabelfläta (tillbehör 1) Utgång bak/subwoofer-utgång (Endast KDC-3047/KDC-3047M/KDC-3347/KDC-314) Fjärrkontroll för ratt (ljusblå/gul) Mute-kabel (brun) REMOTE CONT STEERING WHEEL REMOTE INPUT MUTE Ta inte av hättan på kabeländen om kabeln inte ansluts. Om du vill använda fjärrkontrollsfunktionen för ratten måste du ha en fjärradapter (medföljer ej) som passar bilen. (Endast KDC-3047/KDC-3047M/KDC-3347/KDC-314) Anslut till den terminal som jordas när telefonen ringer eller ett samtal kopplas upp. För anvisningar angående anslutning av ett Kenwood navigationssystem, se navigationssystemets bruksanvisning. Strömstyrning/kontrollkabel för motorantenn (blå/vit) Batterikabel (gul) Tändningskabel (röd) P.CONT ANT.CONT Anslut till strömstyrningsterminalen på slutsteget om ett externt slutsteg (säljs separat) används eller till bilens terminal för motorantenn. Se nästa sida. A-7 stift (rött) A-4 stift (gult) Anslutning A Anslutning B Svenska 17

18 Anslutning av kablarna till anslutningarna Stiftuppsättning Stiftnummer i Kabelfärg Funktion ISO-kontakter Strömkontakt A-4 Gul Batteri A-5 Blå/vit Ström på/av A-7 Röd Tändning (ACC) A-8 Svart Jord Högtalarkontakt B-1 Lila Höger bak (+) B-2 Lila/svart Höger bak ( ) B-3 Grå Höger fram (+) B-4 Grå/svart Höger fram ( ) B-5 Vit Vänster fram (+) B-6 Vit/svart Vänster fram ( ) B-7 Grön Vänster bak (+) B-8 Grön/svart Vänster bak ( ) 2VARNING Anslutning av ISO-kontakten ISO-kontaktens stiftuppsättning skiljer sig mellan olika fordon. Se till att anslutningarna görs rätt för att inte riskera skada apparaten. Rätt stiftuppsättning för kabelflätans ISO-kontakt visas i 1 nedan. Gör anslutningen som visas om ISO-kontaktens stiftuppsättning är enligt 2. Återanslut kabeln som förklaras i exempel 2 nedan om apparaten monteras i Volkswagen-fordon. 1 (Grunduppsättning) A-7 stiftet (rött) i bilens ISOkontakt ansluts till tändningen, och A-4 stiftet (gult) ansluts till konstant strömförsörjning. Tändningskabel (röd) A-7 stift (rött) Bilstereon Fordon Batterikabel (gul) A-4 stift (gult) 2 A-7 stiftet (rött) i bilens ISO-kontakt ansluts till konstant strömförsörjning, och A-4 stiftet (gult) ansluts till tändningen. Tändningskabel (röd) Bilstereon A-7 stift (rött) Fordon Batterikabel (gul) A-4 stift (gult) 18 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

19 Installation/Losstagning av enheten Installation Ta bort gummiramen 1 Passa in demonteringsnycklarnas hakar och lossa de två spärrarna på översidan. Lyft ramen upp och dra den framåt som visas i figuren. Böj flikarna i monteringskassetten med en skruvmejsel eller liknande för att säkra kassetten. Se till att apparaten har monterats säkert. Om apparaten sitter löst kan det uppstå fel i den (t ex ljudavbrott). FÖRSIKTIGHET Installera enheten i instrumentbrädan på fordonet. Ta inte på metalldelarna i enheten när den används eller strax efter att den använts. Metalldelar som kylaren och höljet är heta. Tillbehör2 Demonteringsnyckel Lås Hake 2 När översidan lossats kan du ta loss de två undre spärrarna. Ramen kan lossas underifrån på samma sätt. Losstagning av enheten 1 Se avsnittet <Ta bort gummiramen> och ta sedan bort gummiramen. 2 Ta bort frontpanelen. 3 Sätt i de två demonteringsnycklarna i spåren på båda sidor av apparaten som bilden visar. 4 Tryck demonteringsnycklarna nedåt samtidigt som de trycks in och dra ut apparaten halvvägs. Tillbehör2 Var försiktig så att du inte skadar dig på demonteringsnycklarnas spetsiga ändar. 5 Dra ut apparaten helt med händerna och var försiktig så att du inte tappar den. Svenska 19

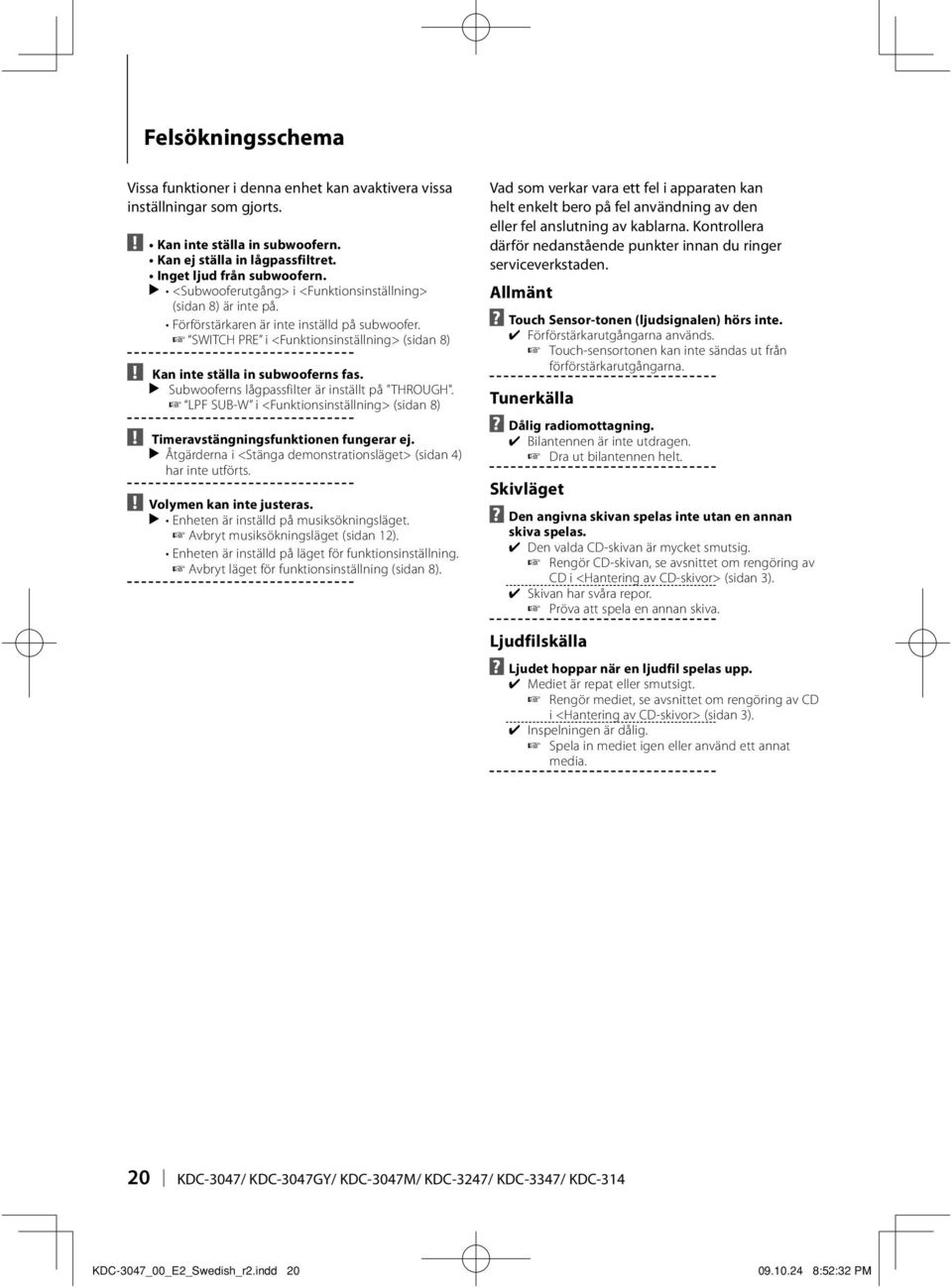

20 Felsökningsschema Vissa funktioner i denna enhet kan avaktivera vissa inställningar som gjorts.! Kan inte ställa in subwoofern. Kan ej ställa in lågpassfiltret. Inget ljud från subwoofern. <Subwooferutgång> i <Funktionsinställning> (sidan 8) är inte på. Förförstärkaren är inte inställd på subwoofer. SWITCH PRE i <Funktionsinställning> (sidan 8)! Kan inte ställa in subwooferns fas. Subwooferns lågpassfilter är inställt på "THROUGH". LPF SUB-W i <Funktionsinställning> (sidan 8)! Timeravstängningsfunktionen fungerar ej. Åtgärderna i <Stänga demonstrationsläget> (sidan 4) har inte utförts.! Volymen kan inte justeras. Enheten är inställd på musiksökningsläget. Avbryt musiksökningsläget (sidan 12). Enheten är inställd på läget för funktionsinställning. Avbryt läget för funktionsinställning (sidan 8). Vad som verkar vara ett fel i apparaten kan helt enkelt bero på fel användning av den eller fel anslutning av kablarna. Kontrollera därför nedanstående punkter innan du ringer serviceverkstaden. Allmänt? Touch Sensor-tonen (ljudsignalen) hörs inte. Förförstärkarutgångarna används. Touch-sensortonen kan inte sändas ut från förförstärkarutgångarna. Tunerkälla? Dålig radiomottagning. Bilantennen är inte utdragen. Dra ut bilantennen helt. Skivläget? Den angivna skivan spelas inte utan en annan skiva spelas. Den valda CD-skivan är mycket smutsig. Rengör CD-skivan, se avsnittet om rengöring av CD i <Hantering av CD-skivor> (sidan 3). Skivan har svåra repor. Pröva att spela en annan skiva. Ljudfilskälla? Ljudet hoppar när en ljudfil spelas upp. Mediet är repat eller smutsigt. Rengör mediet, se avsnittet om rengöring av CD i <Hantering av CD-skivor> (sidan 3). Inspelningen är dålig. Spela in mediet igen eller använd ett annat media. 20 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314

21 Meddelanden som visas nedan visar systemets status. TOC ERROR: CD-skivan är mycket smutsig. CD-skivan har satts i upp-och-ner. CD-skivan är mycket repig. ERROR 05: Det går inte att läsa skivan. ERROR 99: Fel i apparaten av någon anledning. Tryck på apparatens nollställningsknapp. Kontakta närmaste serviceverkstad om ERROR 99 -koden inte försvinner. IN (blinkar): CD-spelardelen fungerar inte korrekt. Sätt i CD-skivan igen. Om CD-skivan inte kan tas ut eller om displayen fortsätter blinka fastän CD-skivan har satts i rätt, ska du stänga av strömmen och kontakta närmaste serviceverkstad. PROTECT: Högtalarkabeln kan vara kortsluten eller kan ha kommit i kontakt med bilens chassi så att skyddsfunktionen aktiveras. Linda eller isolera högtalarkabeln ordentligt och tryck på nollställningsknappen. Om PROTECT - koden inte försvinner, kontakta närmaste serviceverkstad. NA FILE: En ljudfil i ett format som denna enhet inte stöder spelas. COPY PRO: En kopieringsskyddad fil spelas. NO MUSIC/ERROR 15: Mediet som spelades har inga inspelade data som enheten kan spela. Svenska 21

22 Specifikationer FM-bandet Frekvensomfång (50 khz-steg) : 87,5 MHz 108,0 MHz Känslighet (26 db signalbrusförhållande) : 1 μv/75 Ω Dämpningskänslighet (46dB signalbrusförhållande) : 2,5 μv/75 Ω Frekvensomfång (±3,0 db) : 30 Hz 15 khz Signalbrusförhållande (MONO) : 63 db Stereoseparation (1 khz) : 40 db MV-bandet Frekvensomfång (9 khz-steg) : 531 khz 1611 khz Känslighet (20 db signalbrusförhållande) : 36 μv LV-bandet Frekvensomfång : 153 khz 279 khz Känslighet (20 db signalbrusförhållande) : 57 μv CD-spelaren Laserdiod : GaAlAs Digitalfilter (D/A) : 8 gånger översampling D/A-omvandlare : 24 bit Axelhastighet : varv/minut (CLV) Svaj : Under mätgränsen Frekvensomfång (±1 db) : 20 Hz 20 khz Total harmonisk distorsion (1 khz) : 0,01 % Signalbrusförhållande (1 khz) : 105 db Dynamik : 93 db MP3-avkodning : Fungerar med MPEG-1/2 Audio Layer-3 WMA-avkodning : Fungerar med Windows Media Audio Ljuddelen Max uteffekt : 50 W x 4 Uteffekt (DIN 45324, +B=14,4 V) : 22 W x 4 Högtalarimpedans : 4 8 Ω Tonkontroll Bas : 100 Hz ±8 db Mellanfrekvens : 1 khz ±8 db Diskant : 10 khz ±8 db Förförstärkarnivå / belastning (CD) (KDC-3047/ KDC-3047M/ KDC-3247/ KDC-314) : 2000 mv/10 kω Förförstärkarens impedans (KDC-3047/ KDC-3047M/ KDC-3247/ KDC-314) : 600 Ω Extraingång Frekvensomfång (±3 db) : 20 Hz 20 khz Maximal inspänning : 1200 mv Impedansingång : 10 kω Allmänt Strömförsörjning (11 16 V tolereras) : 14,4 V Maximal strömförbrukning : 10 A Installationsmått (B x H x D) : 182 x 53 x 155 mm Vikt : 1,3 kg Rätt till ändringar förbehålles. 22 KDC-3047/ KDC-3047GY/ KDC-3047M/ KDC-3247/ KDC-3347/ KDC-314 KDC-3047_01_E2_Swedish_r3.indd :19:08 PM

23

24 This symbol mark indicates that Kenwood manufactured this product so as to decrease harmful influence on the environment.
