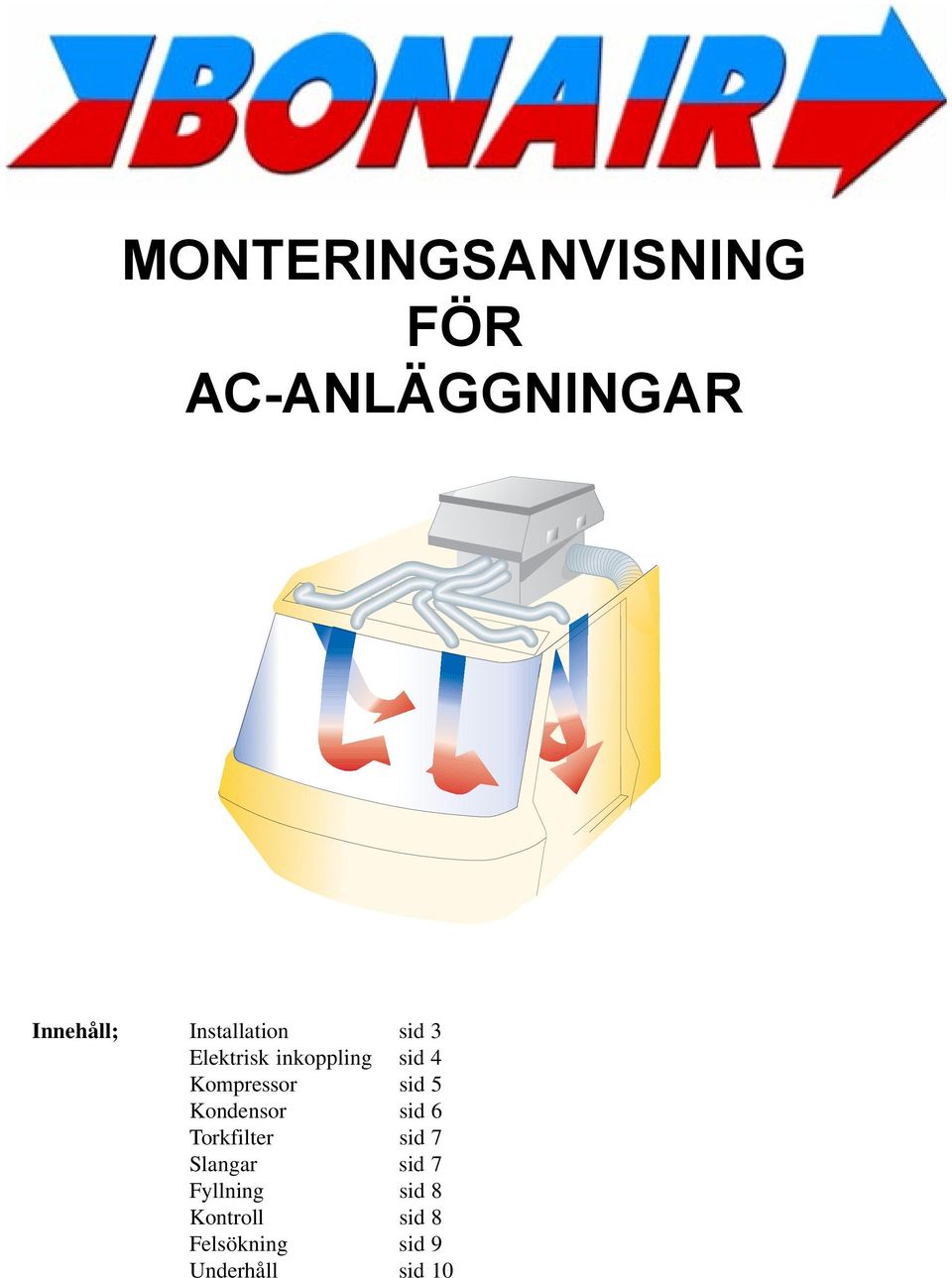

3 MONTERINGSANVISNING FÖR AC-ANLÄGGNINGAR Innehåll; Installation sid 3 Elektrisk inkoppling sid 4 Kompressor sid 5 Kondensor sid 6 Torkfilter sid 7 Slangar sid 7 Fyllning sid 8 Kontroll sid 8 Felsökning sid 9 Underhåll sid 10

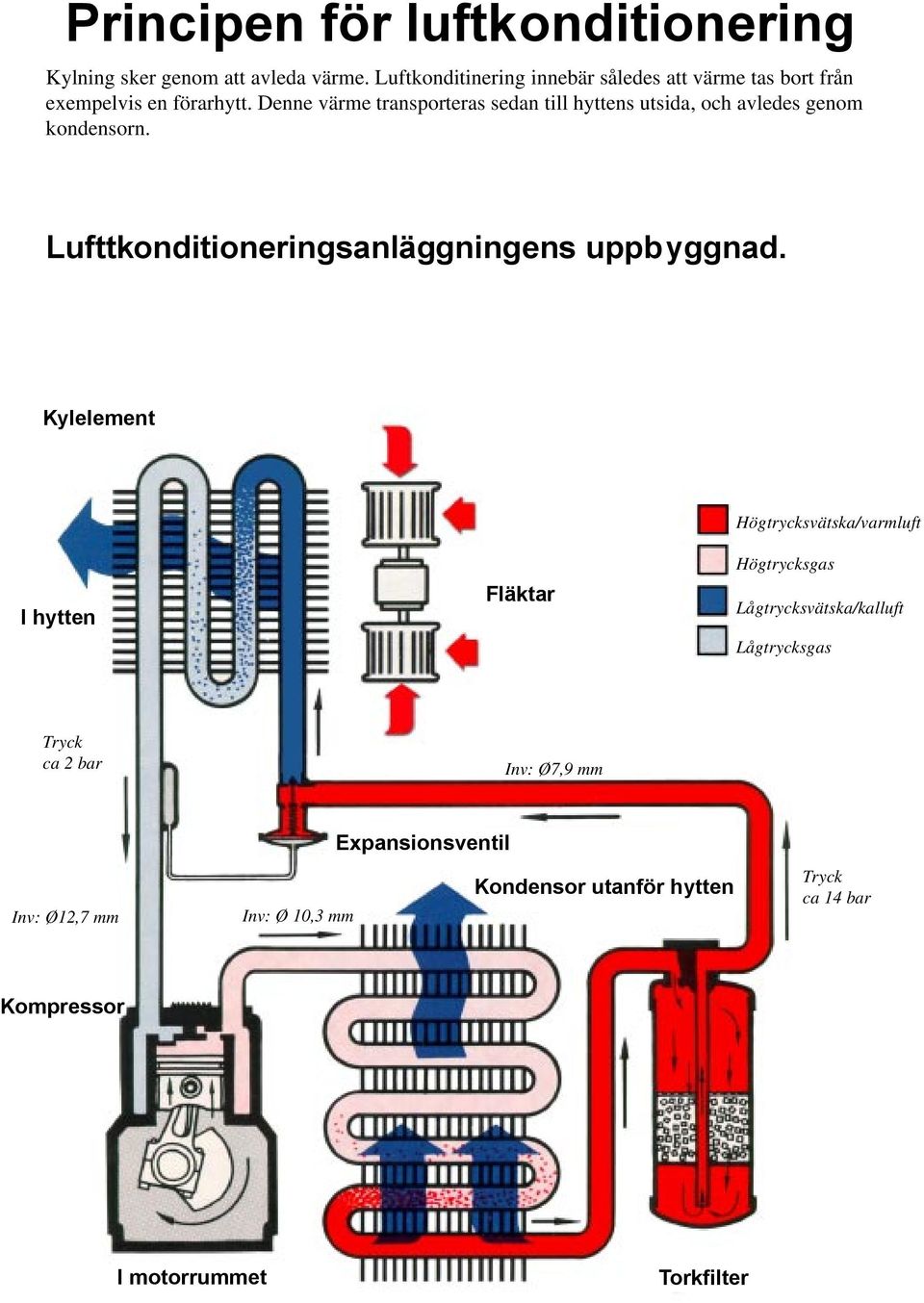

4 Principen för luftkonditionering Kylning sker genom att avleda värme. Luftkonditinering innebär således att värme tas bort från exempelvis en förarhytt. Denne värme transporteras sedan till hyttens utsida, och avledes genom kondensorn. Lufttkonditioneringsanläggningens uppb yggnad. Kylelement Högtrycksvätska/varmluft I hytten Fläktar Högtrycksgas Lågtrycksvätska/kalluft Lågtrycksgas Tryck ca 2 bar Inv: Ø7,9 mm Inv: Ø12,7 mm Inv: Ø 10,3 mm Expansionsventil Kondensor utanför hytten Tryck ca 14 bar Kompressor I motorrummet 2 Torkfilter

5 Installation Förutsättningen för att få en väl fungerande anläggning, är att de ingående komponenterna hanteras på rätt sätt d.v.s. rent och torrt. Fuktig omgivning (normalt sommarväder) kan orsaka många typer av driftstörningar och problem. Se till att slangar, kompressorn och torkfiltret hålls förslutna tills systemet skall vacumsugas och fyllas. Montera aggregatet såsom det är avsett för d.v.s. rättvänt. Se till att luftvägarna till- och från aggregatet är fria och att aggregatets tilluftkanal/er är tillräckligt stora. Likaså måste kanalerna från aggregatet vara rejält dimensionerade och ej för långa. Tilluftkanalen skall för bästa prestanda vara rund eller kvadratisk. Undvik breda låga (rektangulära) kanaler som har höga tryckfall (motstånd). För bra prestanda gäller som riktvärde att kanalerna från aggregatet ska bestå av minst 4 st 70mm luftslang eller motsvarande area och längden bör ej överstiga 2m / slang. Alternativt kan större eller mindre slang användas med totalt samma area som 4 st 70mm. enligt nedan. Ex. 3 st dia 90 4 st dia 70 6 st dia 60 8 st dia 50 Bästa kylkapacitet nås när friskluftmängden kan kontrolleras med spjäll, d.v.s. att friskluften minimeras och huvudflödet består av recirkulerad luft. Glöm inte kontrollera att dräneringen fungerar och att förse dräneringsrören (om dräneringen sitter på fläktens sugsida) med någon form av vattenlås. 3

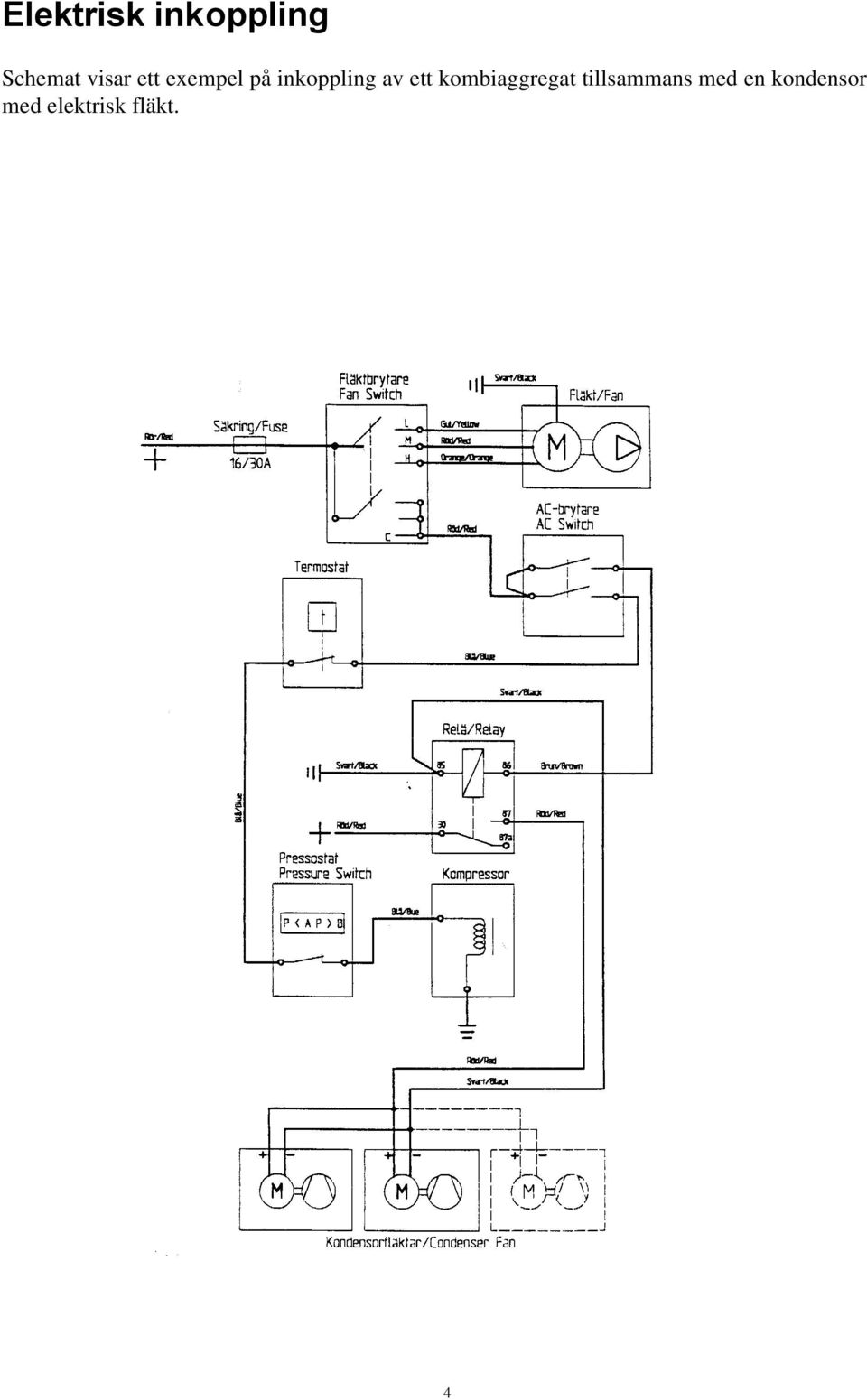

6 Elektrisk inkoppling Schemat visar ett exempel på inkoppling av ett kombiaggregat tillsammans med en kondensor med elektrisk fläkt. 4

7 Kompressorn Var noga med kompressorns uppriktning. Spänn inte kompressorns drivrem för hårt. Kompressorfästet måste vid behov shimsas så att fästena inte dras ihop. Tillåten monteringsvinkel (vridning) medurs/moturs är för Sanden 90 0 och för Seltec TM 30 0 Tillåten rotationsriktning är för Sanden medurs och för Seltec med-och moturs. När kompressorn har installerats skall kompressorns frontplatta vridas för hand 4-5 varv. Seltec TM Sanden OBS! Kompressorns anslutningar får ej öppnas förrän systemet skall anslutas och vacuumsugas. 5

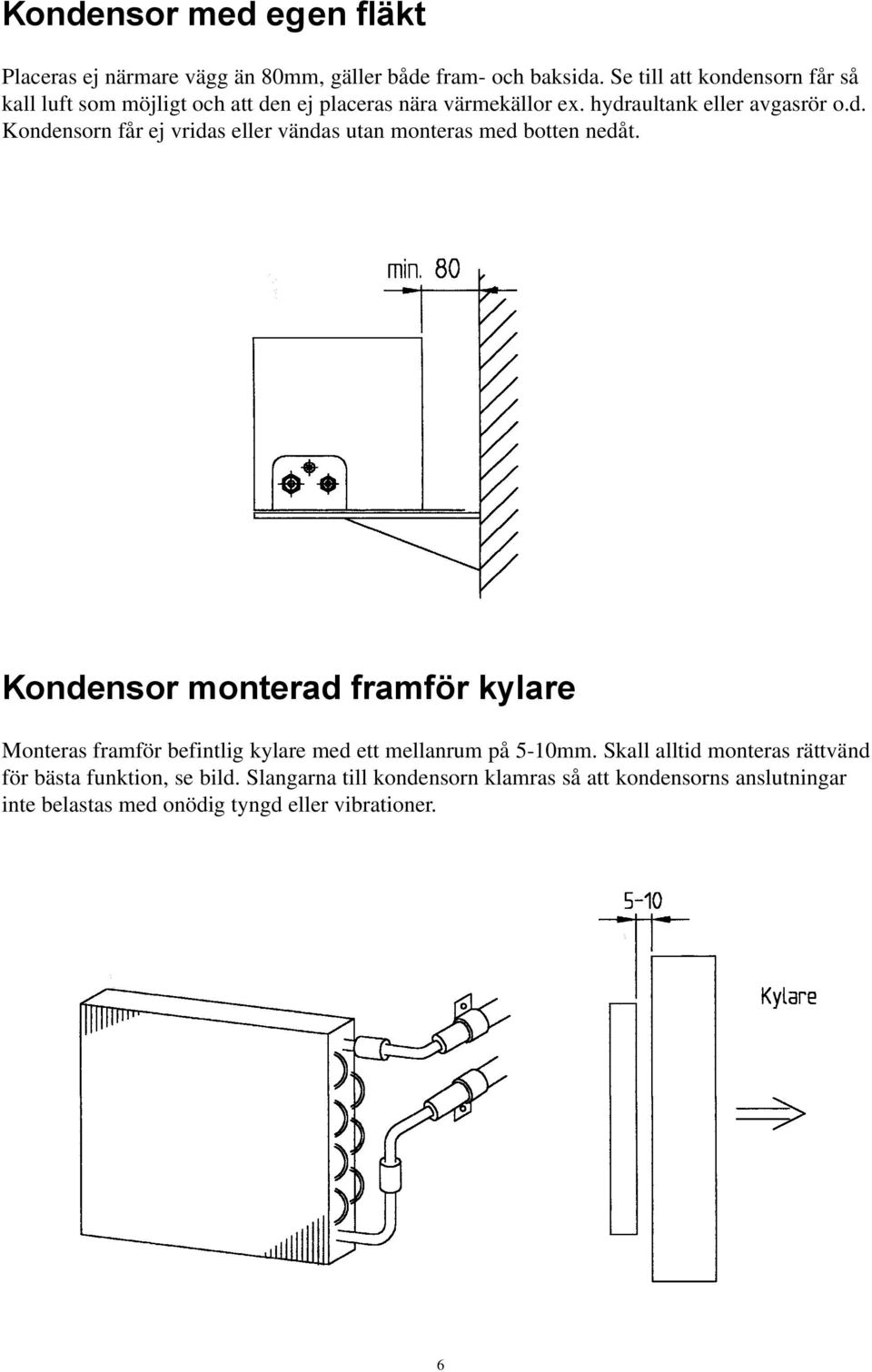

8 Kondensor med egen fläkt Placeras ej närmare vägg än 80mm, gäller både fram- och baksida. Se till att kondensorn får så kall luft som möjligt och att den ej placeras nära värmekällor ex. hydraultank eller avgasrör o.d. Kondensorn får ej vridas eller vändas utan monteras med botten nedåt. Kondensor monterad framför kylare Monteras framför befintlig kylare med ett mellanrum på 5-10mm. Skall alltid monteras rättvänd för bästa funktion, se bild. Slangarna till kondensorn klamras så att kondensorns anslutningar inte belastas med onödig tyngd eller vibrationer. 6

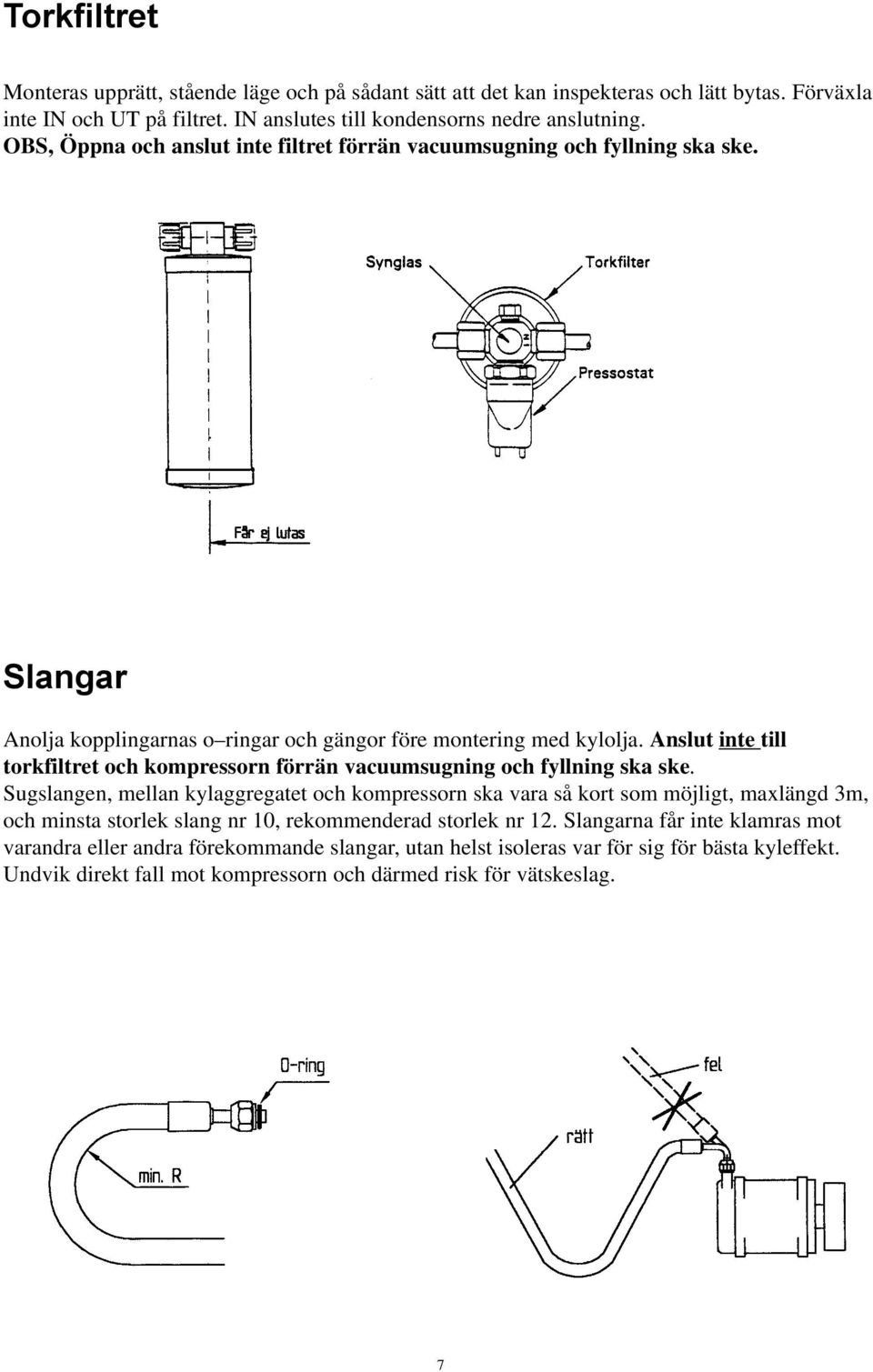

9 Torkfiltret Monteras upprätt, stående läge och på sådant sätt att det kan inspekteras och lätt bytas. Förväxla inte IN och UT på filtret. IN anslutes till kondensorns nedre anslutning. OBS, Öppna och anslut inte filtret förrän vacuumsugning och fyllning ska ske. Slangar Anolja kopplingarnas o ringar och gängor före montering med kylolja. Anslut inte till torkfiltret och kompressorn förrän vacuumsugning och fyllning ska ske. Sugslangen, mellan kylaggregatet och kompressorn ska vara så kort som möjligt, maxlängd 3m, och minsta storlek slang nr 10, rekommenderad storlek nr 12. Slangarna får inte klamras mot varandra eller andra förekommande slangar, utan helst isoleras var för sig för bästa kyleffekt. Undvik direkt fall mot kompressorn och därmed risk för vätskeslag. 7

10 Fyllning Följ tillverkarens/leverantörens anvisade typ och mängd. Fyllning får endast enligt lag utföras av ackrediterat företag och certifierad person. Kontroll Ställ maskinen där omgivningstemperaturen är minst C. Låt motorn gå med ett varvtal så att kompressorn går med ca rpm, öppna dörrarna, ställ kyltermostaten och fläkten på max. Mät temperaturen före aggregatet (i friskluftsintaget ) och i det utblås som är närmast aggregatet. Kontrollera att temperaturskillnaden över AC-enheten ligger inom det godkända området enligt diagrammet nedan. Kurvan gäller vid ca 400 m 3 /h Ex. Temperatur in 25 0 C, ut ca 7 0 C är godkänt. 8

11 Felsökning Om prestanda enligt diagram inte erhålles, kontrollera följande. Att kompressorn går Att inga bubblor syns i synglaset Att kondensorfläktarna går Termostatens funktion Att expansionsventilens känselbulb sitter fast Att kylslangarna inte värms upp av andra värmekällor 9

12 Underhåll Inget klimatsystem fungerar till fullo om det inte sköts på ett riktigt sätt. Systemet måste underhållas och servas inom lämpliga intervaller. Varje vecka Kontrollera i synglaset att inga bubblor syns Kontrollera att dräneringen för kondensvattnet ej är igensatt Var 14:e dag Friskluftfilter och ev recirkfilter, byt/rengöres vid behov Kondensorelementet, rengöres vid behov Kontrollera remspänningen mellan kompressor och motor Vintertid och under perioder med låg utnyttjandegrad Starta systemet så att kompressorn arbetar några minuter en gång i veckan för att smörja tätningar o.d. Vid temperaturer under 0 0 C startar inte kompressorn på grund av lågtrycksvakten, motionskörningen måste då ske inomhus 10

13 Bon Air Sweden AB, Box 281, SE Skärholmen TEL: FAX:

14 4:1 Värmare HV 325 Levereras som standard med filterduk och skyddsgaller monterat framför elementet. HV 325 är en kompakt värmare som monteras på insidan av hytten. Luftintaget kan med fördel vara en filterbox 505. HV 325 har två st Ø 63 mm stosar för att leda luften till önskad plats i hytten. Det finns möjlighet till ytterliggare två uttag för luftdistribution. HV 325 finns i 12 V resp. 24 V-utförande med två fläkthastigheter. Data/Dimensioner Längd 232 mm Djup 178 mm Höjd 160 mm Infästningsmått 264 x 70 x 70 mm Vikt 3,8 kg Elementanslutningar 16 mm Fläktkapacitet, max 250 m 3 /h Strömförbrukning 14,6 A / 13,5 V 7,8 A / 27 V Värmeeffekt 1 (luft in -20 o C, vattentemp 80 o C, flöde 10 l/m) Värmeeffekt 2 (luft in 0 o C, vattentemp 80 o C, flöde 10 l/min) 5,7 kw 4,7 kw

15 4:1 Värmare HV 325 Värmare HV 325 Art.nr. Benämning Värmare HV 325, 12 V Värmare HV 325, 24 V Filterbox 505 (se separat blad) Tillbehör/reservdelar Värmeelement Fläkt 12 V Fläkt 24 V Motstånd 2,2 W Motstånd 1,0 W

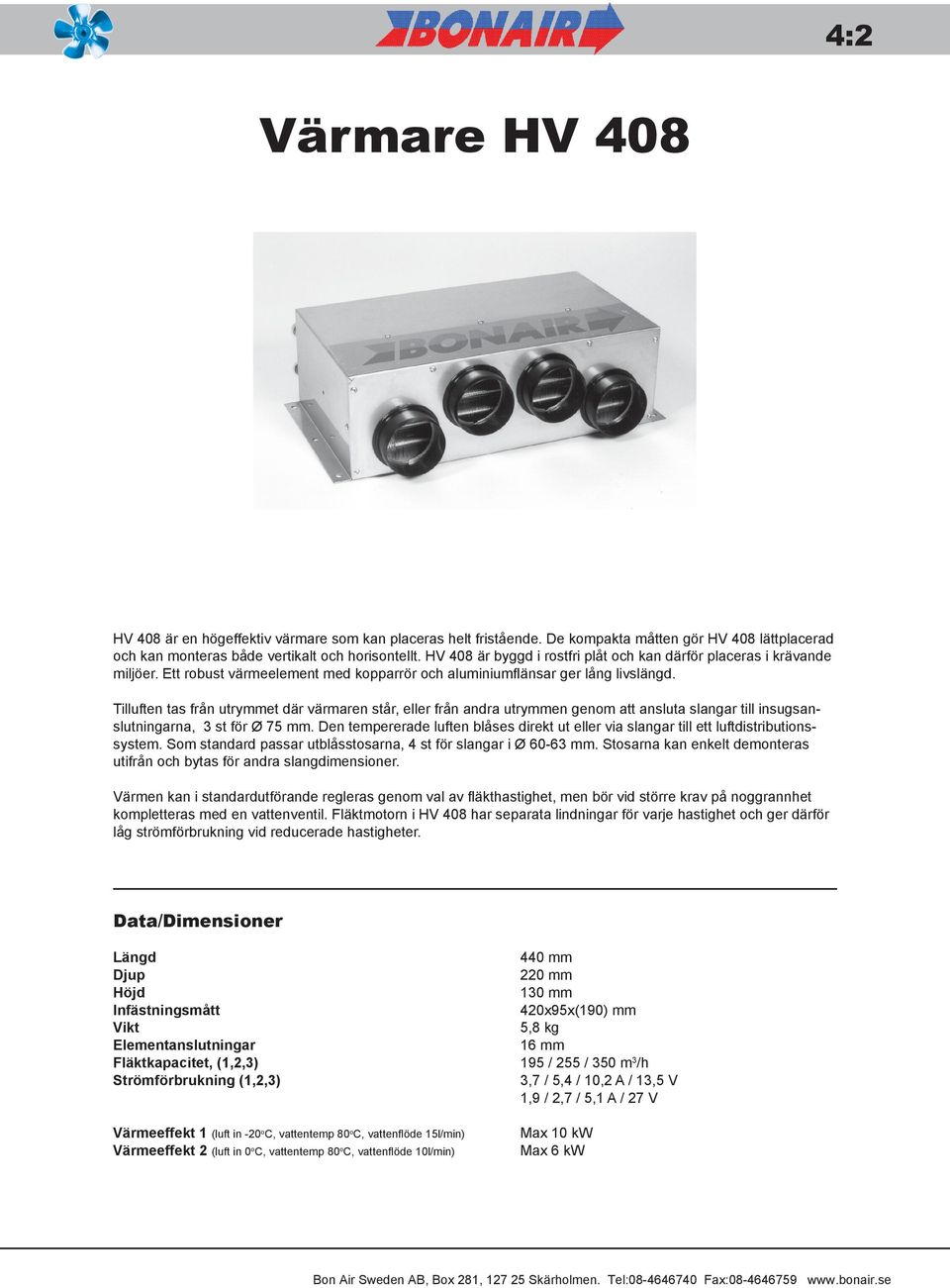

16 4:2 Värmare HV 408 HV 408 är en högeffektiv värmare som kan placeras helt fristående. De kompakta måtten gör HV 408 lättplacerad och kan monteras både vertikalt och horisontellt. HV 408 är byggd i rostfri plåt och kan därför placeras i krävande miljöer. Ett robust värmeelement med kopparrör och aluminiumflänsar ger lång livslängd. Tilluften tas från utrymmet där värmaren står, eller från andra utrymmen genom att ansluta slangar till insugsanslutningarna, 3 st för Ø 75 mm. Den tempererade luften blåses direkt ut eller via slangar till ett luftdistributionssystem. Som standard passar utblåsstosarna, 4 st för slangar i Ø mm. Stosarna kan enkelt demonteras utifrån och bytas för andra slangdimensioner. Värmen kan i standardutförande regleras genom val av fläkthastighet, men bör vid större krav på noggrannhet kompletteras med en vattenventil. Fläktmotorn i HV 408 har separata lindningar för varje hastighet och ger därför låg strömförbrukning vid reducerade hastigheter. Data/Dimensioner Längd 440 mm Djup 220 mm Höjd 130 mm Infästningsmått 420x95x(190) mm Vikt 5,8 kg Elementanslutningar 16 mm Fläktkapacitet, (1,2,3) 195 / 255 / 350 m 3 /h Strömförbrukning (1,2,3) 3,7 / 5,4 / 10,2 A / 13,5 V 1,9 / 2,7 / 5,1 A / 27 V Värmeeffekt 1 (luft in -20 o C, vattentemp 80 o C, vattenflöde 15l/min) Värmeeffekt 2 (luft in 0 o C, vattentemp 80 o C, vattenflöde 10l/min) Max 10 kw Max 6 kw

17 4:2 Värmare HV 408 Värmare HV 408 Art.nr. Benämning Värmare HV 408, 12 V Värmare HV 408, 24 V Tillbehör s Manöversats HV 408 (Strömbrytare, ratt, kontaktblock) s Tillbehörssats HV 408 (Reglagemekanism, vattenventil, ratt, 2m pianotråd med hölje) Skarvrör slanganslutning Ø16 - Ø19 mm Slangstos Ø45 mm Slangstos Ø48,5 mm Slangstos Ø53,5 mm Slangstos Ø58,5 mm (std utblås) Slangstos Ø68,5 mm Slangstos Ø73,5 mm (std insug) För luftdistribution, se separat produktblad.

18 4:3 Värmare HV 400 HV 325 är en högeffektiv värmare för originalmontering i förarhytter och anslutning till ett befintligt luftdistributionssystem. De kompakta måtten gör HV 400 lättplacerad och kan monteras både vertikalt och horisontellt. HV 400 finns i 12 V resp. 24 V utförande med 3-hastighetsfläkt. Data/Dimensioner Längd 440 mm Djup 190 mm Höjd 132 mm Infästningsmått 420 x 80 mm Vikt 4,3 kg Elementanslutningar 16 mm Fläktkapacitet, max 450 m 3 /h Strömförbrukning 12 A /13,5 V 6 A /27 V Värmeeffekt 1 (luft in -20 o C, vattentemp 80 o C, flöde 10 l/m) Värmeeffekt 2 (luft in 0 o C, vattentemp 80 o C, flöde 10 l/min) 9 kw 7 kw

19 4:3 Värmare HV 400 Värmare HV 400 Art.nr. Benämning Värmare HV 400, 12 V Värmare HV 400, 24 V Tillbehör/reservdelar Tillbehörssats HV 400 (Strömbrytare, reglagemekanism, vattenventil, 2 st rattar, 2m pianotråd med hölje) Skarvrör slanganslutning Ø16- Ø19 mm Fläktpaket, 3-hastighets 12 V Fläktpaket, 3-hastighets 24 V Värmeelement HV 400

20 5:1 UNI-COOL 104 kylaggregat Uni-Cool 104 är ett kompakt kylaggregat för montage i medelstora förarhytter. Den smala konstruktionen och att luften recirkuleras gör att den är lätt att placera i hytten. Fläkten har tre hastigheter som är avpassade för att ge lämpliga luftmängder. Uni-Cool 104 har en i förhållande till storleken hög kapacitet. Uni-Cool 104 finns för horisontellt och vertikalt montage. Uni-Cool 104 har 4 st ställbara utblås och möjlighet att ansluta en slangstos för att leda luften till annat utblås i hytten. Alla reglage sitter monterade på kylaggregatet. Data/Dimensioner Bredd 440 mm Djup 130 mm Höjd 365 mm Vikt 11 kg Infästning Lösa fästvinklar medlevereras Fläktkapacitet, max 490 m 3 /h Strömförbrukning 14 A /13,5 V 7 A /27 V Kyleffekt 1 (luft in 22 o C, förångn. temp 0 o C, 40% RF) Kyleffekt 2 (luft in 32 o C, förångn. temp 0 o C, 60% RF) 2,9 kw 6,9 kw

21 5:1 Kylaggregat UNI-COOL 104 Kylaggregat UNI-COOL 104 Art.nr. Benämning Uni-Cool 104 vertikal, 12 V Uni-Cool 104 vertikal, 24 V Uni-Cool 104 horisontell, 12 V Uni-Cool 104 horisontell, 24 V Uni-Cool 104 vertikal RF, 12 V Uni-Cool 104 vertikal RF, 24 V Tillbehör Slangstos Ø63 mm Slangklammer Vaccuflexslang Ø63 mm Perforör L 640 mm

22 5:2 UNI-COOL 200 Uni-Cool 200 är ett kompakt kylaggregat för montage i mindre förarhytter. De kompakta yttermåtten gör den lämplig att placera på golvet eller andra avsatser i hytten. Fläkten har 3 hastigheter som är avpassade för att ge lämpliga luftmängder. Uni-Cool 200 kan monteras horisontellt eller i vinklar upp mot nästan vertikalt montage. Uni-Cool 200 har 5 st ställbara utblås. Ena utblåset kan bytas ut mot en slangstos för att leda luften via slang till annat utblås i hytten. Chassit är byggt i stryktålig strukturlackad plåt och alla reglage sitter monterade på kylaggregatet. Data/Dimensioner Längd 390 mm Bredd 270 mm Höjd 210 mm Vikt 8,5 kg Infästningsmått Fri placering av 4 st fästvinklar Fläkt kapacitet, max 235 m 3 /h Strömförbrukning 4,0 A / 13,5 V 2,0 A / 27 V Kyleffekt 1 (luft in 22 o C, förångn. temp 0 o C, 40% RF) Kyleffekt 2 (luft in 32 o C, förångn. temp 0 o C, 60% RF) 1,8 kw 4,3 kw

23 5:2 UNI-COOL 200 UNI-COOL 200 Art. nr. Benämning Uni-Cool 200, 12 V Uni-Cool 200, 24 V Tillbehör Slangstos Ø 63 mm

24 6:1 HCV 404 Kombinationsaggregat HCV 404 är en värme, ventilations och kylenhet avsedd för mindre förarhytter. Med sina kompakta yttermått kan den lätt placeras utmed ytterväggen på hytten. I sitt grundutförande är HCV 404 avsedd att blåsa ut den tempererade luften direkt i hytten genom två ställbara munstycken. Anläggningen är förberedd att ta ut luften både mot gavlarna och i fronten. För flexibelt montage kan också rörutgångarna spegelvändas. Manöverpanelen sitter på aggregatets överdel. Data/Dimensioner Djup 166 mm Bredd 342 mm Höjd 483 mm Vikt 15 kg Fläktkapacitet, max 680 m 3 /h Strömförbrukning 14,6 A / 13,5 V 7,3 A / 27 V Kyleffekt 1 (luft in 22 o C, förångn. temp 0 o C, 40 % RF) Kyleffekt 2 (luft in 32 o C, förångn. temp 0 o C, 60 % RF) Värmeeffekt 1 (luft in -20 o C, vattentemp 80 o C, flöde 10 l/m) Värmeeffekt 2 (luft in 0 o C, vattentemp 80 o C, flöde 10 l/min) 2,5 kw 4,65 kw 9 kw 7 kw

25 6:1 Kombinationsaggregat HCV 404 Kombinationsaggregat HCV 404 Art.nr. Benämning Kombinationsaggregat HCV 404, 12 V Kombinationsaggregat HCV 404, 24 V

26 6:2 HCV 405 Kombinationsaggregat HCV 405 är en värme, ventilation och kylenhet avsedd för mindre förarhytter. Med sina kompakta yttermått och liggande konstruktion är den lättplacerad. HCV 405 har 5 st stosanslutningar Ø 63 mm, som ger stor valfrihet när det gäller luftdistributionen från aggregatet med tre fläkthastigheter. Till HCV 405 användes en separat manöverpanel. HCV 405 kan levereras utan kylelement och kallas då för HV 405. Data/Dimensioner Djup 375 mm Bredd 350 mm Höjd 160 mm Vikt 13 kg Fläktkapacitet vid 300 Pa 400 m 3 /h Strömförbrukning 14 A / 13,5 V 7 A / 27 V Kyleffekt 1 (luft in 22 o C, förångn. temp 0 o C, 40 % RF) Kyleffekt 2 (luft in 32 o C, förångn. temp 0 o C, 60 % RF) Värmeeffekt 1 (luft in -20 o C, vattentemp 80 o C, flöde 10 l/m) Värmeeffekt 2 (luft in 0 o C, vattentemp 80 o C, flöde 10 l/min) 2,5 kw 4,65 kw 8 kw 6 kw

27 6:2 Kombinationsaggregat HCV Kombinationsaggregat HCV 405 Art.nr. Benämning Kombinationsaggregat HCV 405, 12 V Kombinationsaggregat HCV 405, 24 V Manöverpanel 12 V Manöverpanel 24 V Värmeaggregat HV 405, 12 V Värmeaggregat HV 405, 24 V

28 6:3 UNI-ROOF Takaggregat Uni-Roof är ett kombinationsaggregat för takmontage och erbjuder många möjligheter för att skapa en skräddarsydd klimatanläggning. Uni-Roof har en grundkonstruktion som erbjuder mycket lättillgänglig service och underhåll. Alla servicepunkter nås genom locket som har snabblås. Uni-Roof monteras horisontellt på taket och har en bygghöjd av endast 180 mm. Uni-Roof har ett fast blandningsförhållande mellan friskluft och recirkulerad luft. Friskluftintaget kan blockeras om så önskas. I grundutförandet är Uni-Roof ett kylaggregat med ett skumfilter. På filtersidan finns plats för att montera in ett grovfilter (EU 3) eller ett finfilter (EU 7). För att få en komplett klimatanläggning kompletterar man sedan med värmetillsatsen och Uni-Roof fungerar då som en effektiv luftrenare och klimatanläggning. Infästningsstosarna fungerar som recirkulationsintag och luftutblås. I hytten fördelas luften via en skräddarsydd kåpa. På kåpan sitter ställbara luftutblås och manöverpanel. Uni-Roof är förberedd för att monteras med vår automatiska klimatstyrning. Data/Dimensioner Djup 180 mm Bredd 450 mm Höjd 550 mm Vikt 22 kg Infästning 4 x bultar Mått kåpa 480 x 480 x 73 mm Fläktkapacitet, max 700 m 3 /h Strömförbrukning 15,6 A / 13,5 V 7,8 A / 27 V Kyleffekt 1 (luft in 22 o C, förångn. temp 0 o C, 40 % RF) Kyleffekt 2 (luft in 32 o C, förångn. temp 0 o C, 60 % RF) 5,4 kw 7,8 kw Värmeeffekt (om monterat) 1 (luft in -20 o C, vattentemp 80 o C, flöde 10 l/m) 11 kw 2 (luft in 0 o C, vattentemp 80 o C, flöde 10 l/min) 8 kw

29 6:3 UNI-ROOF UNI-ROOF Art.nr s s s s Benämning Uni-Roof med kyla, 12 V Uni-Roof med kyla, 24 V Uni-Roof med kyla/värme och klimatstyrning, 12 V Uni-Roof med kyla/värme och klimatstyrning, 24 V Tillbehör s Värmetillsats för Uni-Roof med kyla (Värmebatteri, vattenventil, reglage med 2 m wire och ratt) Grovfilter EU Finfilter EU 7

30 7:1 Kondensor 230 för 230 V 1-fas anslutning Kondensor 230 är kompakt byggd med två axialfläktar (IP 44) inbyggda i kondensorchassiet. Elektrisk anslutning sker till en utvändigt monterad kopplingsbox. Till Kondensor 230, skall torkfiltret monteras i kylkretsen utanför kondensorn. Alla våra kondensorer har en servicevänlig och stryktålig konstruktion som är avpassad för montage på arbetsmaskiner. Fläktarna suger luften genom kondensorelementet. Kondensor 230 levereras i pulverlackerad aluzinkplåt, som borgar för hög finish under många år. Kapacitetsmässigt klarar Kondensor 230 de anläggningar som normalt användes i mindre fordonshytter under europeiska förhållanden. Data/Dimensioner Längd 680 mm Bredd (bottenplåten bygger ytterliggare 55 mm) 225 mm Höjd 230 mm Infästningsmått 590 x 215 mm Vikt 19 kg Fläktkapacitet, max 900 m 3 /h Strömförbrukning 0,48 A Skyddsklass IP 44 Kondensoreffekt - vid t 35 o C 6,5 kw - vid t 20 o C 3,7 kw

31 7:1 Kondensor 230 Kondensor 230 Art.nr. Benämning Kondensor 230

32 7:2 Kondensor 278 Kondensor 278 är smalt byggd för att tillåta montage i smala utrymmen. Torkfiltret sitter skyddat monterat på ena gaveln. Två axialfläktar suger luften genom kondensorelementet. Alla våra kondensorer har en servicevänlig och stryktålig konstruktion som är anpassad för montage på arbetsmaskiner. Kondensor 278 levereras i pulverlackerad aluzinkplåt, som borgar för hög finish under många år. Kapacitetsmässigt klarar Kondensor 278 de anläggningar som normalt användes i små fordonshytter under europeiska förhållanden. Data/Dimensioner Längd 635 mm Bredd (bottenplåten bygger ytterliggare 55 mm) 155 mm Höjd 235 mm Infästningsmått 395 x 155 mm Vikt 16 kg Fläktkapacitet, max 1050 m 3 /h Strömförbrukning 13,5 A / 13,5 V 6,75 A / 27 V Kondensoreffekt - vid t 35 o C 7,0 kw - vid t 20 o C 4,0 kw

33 7:2 Kondensor 278 Kondensor 278 Art.nr. Benämning Kondensor 278, 12 V Kondensor 278, 24 V

34 7:3 Kondensor 280 Kondensor 280 har två sugande axialfläktar och är byggd så att torkfiltret sitter skyddat inne i kondensorn. Alla våra kondensorer har en servicevänlig och stryktålig konstruktion som är anpassad för montage på arbetsmaskiner. Kondensor 280 levereras i pulverlackerad aluzinkplåt, som borgar för hög finish under många år. Kapacitetsmässigt klarar Kondensor 280 de anläggningar som normalt användes i mindre fordonshytter under europeiska förhållanden. Data/Dimensioner Längd 680 mm Bredd (bottenplåten bygger ytterliggare 55 mm) 225 mm Höjd 230 mm Infästningsmått 590 x 215 mm Vikt 18 kg Fläktkapacitet, max 1050 m 3 /h Strömförbrukning 13,5 A / 13,5 V 6,75 A / 27 V Kondensoreffekt - vid t 35 o C 7,0 kw - vid t 20 o C 4,0 kw

35 7:3 Kondensor 280 Kondensor 280 Art.nr. Benämning Kondensor 280, 12 V Kondensor 280, 24 V

36 7:4 Kondensor 290 med hydrauldriven kompressor HK 715 Med kondensor 290 skapar vi helt nya möjligheter att installera luftkonditionering där utrymmet i motorrummet för kompressor och frontkondensor är begränsat. Kondensor 290 användes även där dragning av köldmedieslangarna blir så komplicerad att funktion och driftsäkerhet reduceras. Kondensor 290 placeras lämpligen nära hytten för att reducera längden på köldmedieslangarna. Förutom element, torkfilter och fläktar finns inbyggt en hydraulenhet för kompressordrivning via en bågtandkoppling. Hydraulmotorfästet är av universaltyp och passar många i marknaden förekommande motorer. Hydraulmotorn skall dimensioneras för varvtal mellan rpm, moturs. Vi levererar Kondensor 290 med en 11 cc kugghjulsmotor, vilken är avpassad för oljeflöden på l/min vid min. 180 bar resp. 110 bar. Kompressorns till- och frånslag styres lämpligen genom att en elektriskt styrd ventil stänger och öppnar oljeflödet till hydraulmotorn. Enheten kan även levereras exklusive hydraulmotor. Data/Dimensioner Längd 615 mm Bredd 355 mm Höjd 230 mm Infästningsmått 475 x 230 mm Vikt 32 kg Fläktkapacitet, max 1050 m 3 /h Strömförbrukning 13,5 A / 13,5 V 6,75 A / 27 V Kondensoreffekt - vid t 35 o C 7,0 kw - vid t 20 o C 4,0 kw

37 7:4 Kondensor 290 med hydrauldriven kompressor HK 715 Kondensor 290 med hydrauldriven kompressor HK 715 Art.nr. Benämning Hydraulkondensor 290, 12 V Hydraulkondensor 290, 24 V Hydraulkondensor 290 med hydr. motor 11 cc, 12 V Hydraulkondensor 290 med hydr. motor 11 cc, 24 V Tillbehör s Nav för bl.a. Sauer, axel-æ 15 mm Nav för Volvo F 11-5 axel-æ 18 mm s Nav för Volvo F axel-æ 20 mm Nav obearbetat

38 7:5 Kondensor 360 Kondensor 360 har tre sugande axialfläktar och är byggd så att torkfiltret sitter skyddat inne i kondensorn. Alla våra kondensorer har en servicevänlig och stryktålig konstruktion som är anpassad för montage på arbetsmaskiner. Kondensor 360 levereras i obehandlad aluzinkplåt, som borgar för hög finish under många år. Kapacitetsmässigt klarar Kondensor 360 de allt större kylanläggningar som idag monteras på arbetsmaskiner, även under sydeuropeiska förhållanden. Som tillbehör kan Kondensor360 kompletteras med temperaturstyrd varvtalsreglering. Varvtalet på kondensorfläktarna reduceras vid lågt kylbehov och ger därvid lägre ljudnivå och längre livslängd på fläktarna. Data/Dimensioner Längd 875 mm Bredd 180 mm Höjd 220 mm Infästningsmått 558 x 260 mm Vikt 22 kg Fläktkapacitet, max 1700 m 3 /h Strömförbrukning 20,3 A / 13,5 V 10,2 A / 27 V Kondensoreffekt - vid t 35 o C 9,3 kw - vid t 20 o C 5,3 kw

39 7:5 Kondensor 360 Kondensor 360 Art.nr. Benämning Kondensor 360, 12 V Kondensor 360, 24 V

40 8:1 Sanden SD7H15 mod. C Kompressor för mobil luftkonditionering Sanden SD7H15 mod.c är en vidareutveckling av de kända 7-kolvskompressorer som sedan länge dominerar originalmonteringsmarknaden för tyngre fordon. Prestanda och driftssäkerhet är som tidigare av högsta klass, men i modell C har framförallt ljudnivån reducerats. I vårt sortiment har vi ett antal varianter med A-spår och Poly- V remskivor, med vertikal alt. horisontell anslutning för att passa de flesta installationer. Data/Dimensioner Cylinderantal 7 Slagvolym 155 cm 3 Max. varvtal 6000 rpm Olja PAG, SP 10, 207 ml alt. 135 ml Vikt 7,2 kg Köldmedium HFC 134 a Strömförbrukning 42 W Anslutning Std.O-ring ¾-UNF och 7/8-UNF Remskiva Dubbelt A-spår, alt Poly-V 8 Rotationsriktning Medurs Monteringsvinkel mot centrumlinjen 90 o vänster/höger Säkerhetsventilens öppningstryck 38 (+-) 3 bar

41 8:1 Sanden SD7H15 mod. C Kompressor SD7H15 HD Med säkerhetsventil och förfylld med 207 ml PAG-olja. Art.nr. Benämning SD7H15 med dubbelt A-spår, vertikal anslutning, 12 V SD7H15 med dubbelt A-spår, vertikal anslutning, 24 V SD7H15 med PV 8 spår, vertikal anslutning, 12 V SD7H15 med PV 8 spår, vertikal anslutning, 24 V Kompressor SD7H15 Utan säkerhetsventil och förfylld med 135 ml PAG-olja. Art.nr. Benämning SD7H15 med dubbelt A-spår, horisontell anslutning, 12 V SD7H15 med dubbelt A-spår, horisontell anslutning, 24 V SD7H15 med PV 8 spår, vertikal anslutning, 12 V SD7H15 med PV 8 spår, vertikal anslutning, 24 V

42 8:2 RESERVDELAR / SPARE PARTS Kompressor Sanden SD7H15 mod. B Pos Art nr / Part nr Benämning Description Dammskydd (lager) Dust sealing (Bearing) Remskiva, frontplatta och lager Pulley 2A Groove Remskiva polly V 8 spår Pulley PV Remskiva polly V 6 spår Pulley PV Lager Bearing Magnet 12V Coil 12 V Magnet 24V Coil 24 V Axeltätning Axle sealing Packningssats Sealing kit Gavel vertikal anslutning inkl. packning* 1 Cylinder head, vertical* Gavel Horisontell anslutning inkl packning* 1 Cylinder head, horizontal* O-ring, säkerhetsventil O-ring, pressure relife valve Säkerhetsventil Pressure relife valve *= Gavlarna har anslutning för säkerhetsventil / Cylinder head with pressure relife valve 08-10

43 8:3 RESERVDELAR / SPARE PARTS Kompressor Sanden SD7H15 mod. C Pos Art nr / Part nr Benämning Description Remskiva komplett Pulley 2A Groove Remskiva PV8 (OBS endast remskiva/lager) Pulley PV Remskiva PV6 (OBS endast remskiva/lager) Pulley PV Dammskydd Dust sealing Magnet 12V Øy 96 mm, röd kabel Coil 12V Magnet 24V Øy 96 mm, grön kabel Coil 24 V Axeltätning Axle sealing Ventilplatta inkl. packning Valve plate Packningssats Sealing kit Gavel vertikal anslutning inkl. packning* 1 Cylinder head, vertical* Gavel horisontell anslutning inkl. packning* 1 Cylinder head, horizontal * Säkerhetsventil Pressure relife valve *1= Gavlarna har anslutning för säkerhetsventil / Cylinder head with pressure relife valve 08-10

44 8:5 RESERVDELAR / SPARE PARTS TM-15HD / TM-16HD Pos Art nr / Part no Benämning Description Frontplatta Armature Monteringsats Mounting kit Remskiva inkl. lager Pulley with bearing Magnet 12 V Coil 12 V Magnet 24 V Coil 24 V Oljeplugg TM-16 Oil plug TM Axeltätning Axle sealing Gavel horisontell Cylinder head, horizontal Gavel vertikal Cylinder head, vertical Avtappningsplugg Oil plug Säkerhetsventil Pressure relife valve 08-10

45 8:6 HK 715 Hydraulkompressorenhet Vid många applikationer är det svårt att montera en kompressor i motorrummet med drivning via motoraxeln. Då kommer hydraulkompressorenheten HK 715 in i bilden. Det är en kompakt enhet som består av en hydraulmotor och kylkompressor sammanbyggda på en platta som kan monteras där plats finnes på maskinen. Hydraulmotorn har ett deplacement på 11 cc, och skall matas med ett flöde av mellan l/min vid min 180 bar resp. 110 bar, för att ge kompressorn rätt varvtal. HK 715 levereras med beröringsskydd. Kompressorns till- och frånslag styres lämpligen genom att en elektriskt styrd ventil stänger och öppnar oljeflödet till hydraulmotorn. Data/Dimensioner Längd Bredd Höjd Infästningsmått, platta Vikt Dimensionerande varvtal 380 mm 165 mm 180 mm 270 x 140 mm 15,5 kg rpm

46 8:6 Hydraulkompressorenhet HK 715 Hydraulkompressorenhet HK 715 Art.nr. Benämning S Hydraulkompressorenhet HK 715

47 8:7 RESERVDELAR / SPARE PARTS Hydraulkompressor enhet HK715/ Hydralic compressor unit HK 715 3, 4, Pos Art nr / Part no Benämning Description Ant/Q s Komplett enhet Complete unit Komplett fäste Bracket Kompressor SD7H15 Compressor SD7H Kopplingsnav SD7H15 Hub SD7H Kopplingshylsa Hub s Kopplingsnav hydraulmotor Hub hydralic motor Hydraulmotor Sauer Hydralic motor Sauer Hydraulmotor ansl 90 ½ Hydralic connection 98½

48 8:8 Sanden FLX 7 Kompressor för mobil luftkonditionering Med modellen FLX 7 har Sanden byggt vidare på den populära och driftsäkra modellen SD7H15. Sanden FLX 7 är uppbyggd enligt ett byggsatssystem vilket gör den mycket flexibel och passar som ersättningskompressor vid många servicearbeten. Infästningsmåtten har vedertagen standard, vilket framgår av måttritningen. Alla Sanden FLX 7 har säkerhetsventil monterat på kompressorn. Till kompressorhuset finns magneter för 12 alt. 24 V och A-spårs eller Poly-V remskivor. Köldmedieanslutningarna skruvas mot kompressorhuset och finns i 4 olika versioner varav vi lagerhåller 2 st. På anslutningarna finns dessutom möjlighet att skruva fast alternativa servicenipplar på båda sidor. Data/Dimensioner Cylinderantal 7 Slagvolym 155 cm 3 Max. varvtal 6000 rpm Olja PAG, SP 20 Oljemängd 200 cc Vikt 7,6 kg Köldmedium HFC 134 a Strömförbrukning 42 W Anslutning Köldmedieslang Std.O-ring 3/4-UNF och 7/8-UNF Gänga, extra servicenippel 7/16-20 UNF Remskivor Dubbelt A-spår (132 mm), alt Poly-V 8 (119 mm) Rotationsriktning Medurs Monteringsvinkel mot centrumlinjen 30 o vänster/höger Säkerhetsventilens öppningstryck 38 bar

49 8:8 Sanden FLX 7 Kompressor Sanden FLX 7 Art.nr. Benämning Sanden FLX 7-2A, 12 V med vertikal O-ringsanslutning Sanden FLX 7-2A, 24 V med vertikal O-ringsanslutning Sanden FLX 7-2A, 12 V med horisontell O-ringsanslutning Sanden FLX 7-2A, 24 V med horisontell O-ringsanslutning Sanden FLX 7 - PV 8, 12 V med vertikal O-ringsanslutning Sanden FLX 7 - PV 8, 24 V med vertikal O-ringsanslutning Sanden FLX 7 - PV 8, 12 V med horisontell O-ringsanslutning Sanden FLX 7 - PV 8, 24 V med horisontell O-ringsanslutning Sanden FLX 7-2A, 12 V utan anslutning Sanden FLX 7-2A, 24 V utan anslutning Sanden FLX 7 - PV V utan anslutning Sanden FLX 7 - PV 8, 24 V utan anslutning Vertikal O-ringsanslutning för Sanden FLX Horisontell O-ringsanslutning för Sanden FLX 7

50 8:10 Sanden SD7B10 Kompressor för mobil luftkonditionering Modellen SD7B10 är en kompakt kompressor som finns i 12 V utförande. Kompressorn monteras i två upphängningslager. För anslutning till köldmedieslangar används en speciell padsanslutning eller en lös adapter för O-ringsanslutning. SD7B10 lagerhålles med A-spårs remskiva men finns även att få med Poly V-skiva. Data/Dimensioner Cylinderantal 7 Slagvolym 100 cm 3 Max. varvtal 6500 rpm Olja PAG, SP 10 Oljemängd 100 cc Vikt 4,5 kg Köldmedium HFC 134 a Strömförbrukning 42 W Anslutning Köldmedieslang Pads alt. O-ring 3/4-UNF och 7/8-UNF Remskivor Dubbelt A-spår (115 mm) Rotationsriktning Medurs Monteringsvinkel mot centrumlinjen 30 o vänster/höger

51 8:10 Sanden SD7B10 Kompressor Sanden SD7B10 Art.nr Benämning Sanden SD7B10 2A, 12 V med Pads anslutning O-ringsanslutning 3/4 resp 7/8 UNF

52 9:1 Luftrenare 515 RF Ren luft in i hytten är en förutsättning för bra förarklimat. Många maskiner saknar möjlighet att filtrera friskluften på ett effektivt sätt. Genom att montera en separat luftrenare kan man då skapa den luftkvalitet som önskas och ett övertryck inne i hytten. Som standard är LR 515 utrustad med ett grovfilter (EU 3) och ett finfilter (EU 6),som klarar kvartsdamm. För större renhetskrav kan LR 515 lätt kompletteras med ett microfilter (EU 13). LR 515 tillverkas i mönstervalsad rostfri plåt och kan därför motstå mycket agggresiva miljöer. Fläkt för 3 hastigheter. LR 515 är en kompakt enhet som med sina små yttermått lätt kan placeras efter eget val på maskinen. Luftintag via gälad gavel och utblås genom en Ø 76 mm stos. All service utföres genom locket, som är tätslutet och snabbkopplat. Data/Dimensioner Längd 415 mm Bredd 215 mm Höjd 210 mm Infästningsmått 369 x 155 mm Vikt 8,6 kg Fläktkapacitet, max med grov-, fin-, microfilter 105 m 3 /h Fläktkapacitet, max med grov-, finfilter 145 m 3 /h Strömförbrukning 4,5 A / 27 V 9,0 A / 13,5 V

53 9:1 Luftrenare 515 RF Luftrenare 515 RF Art.nr. Benämning Luftrenare 515, 12 V grov-/finfilter Luftrenare 515, 24 V grov-/finfilter Luftrenare 515, 12 V grov-/fin-/microfilter Luftrenare 515, 24 V grov-/fin-/microfilter Tillbehör stegs strömbrytare Vred Ø25 mm med fläktsymbol Vred Ø36 mm med låsskruv, lock med linje Vacuflexslang Ø 76 mm Slangklämma mm Skottgenomgång Ø76 mm

54 9:2 Luftrenare 525 Ren luft in i hytten är en förutsättning för bra förarklimat. Många maskiner saknar möjlighet att filtrera friskluften på ett effektivt sätt. Genom att montera en separat luftrenare kan man skapa den luftkvalitet som önskas och ett övertryck inne i hytten. Som standard är LR 525 utrustad med ett grovfilter (G80) och ett finfilter (EU 8),som klarar kvartsdamm. För större renhetskrav kan LR 525 lätt kompletteras med ett microfilter (EU 12). I många fall vill man förvärma friskluften, och därför finnes även en värmesats som tillval. LR 525 är en flexibel enhet som kan placeras efter eget val på maskinen samt förses med anpassade in- och utblåsstosar. Levereras vitlackerad. All service utföres genom locket, som är tätslutet och snabbkopplat. Data/Dimensioner Längd 453 mm Bredd 428 mm Höjd 200 mm Infästningsmått 422 (275) x 375 mm Vikt 16 kg Fläktkapacitet, max med grov-, fin-, microfilter 275 m 3 /h Strömförbrukning 6,7 A / 27 V 13,5 A / 13,5 V Värmeeffekt 1(luft in-20 o C,vattentemp 80 o C,vattenflöde 10 l/min) 5,9 kw Värmeeffekt 2 (luft in 0 o C,vattentemp 80 o C,vattenflöde 10 l/min) 4,8 kw Filteruppsättning Förfilter G2 (EU 2) Finfilter F8 (EU 8) Microfilter H12 (EU 12)

55 9:2 Luftrenare 525 Luftrenare 525 Art.nr. Benämning Luftrenare 525, 12 V grov-/finfilter Luftrenare 525, 24 V grov-/finfilter Luftrenare 525, 220 V grov-/finfilter Luftrenare 525, 12 V grov-/fin-/microfilter Luftrenare 525, 24 V grov-/fin-/microfilter Luftrenare 525, 220 V grov-/fin-/microfilter Tillbehör Gavel 525, 1 x 100 mm stos (standard) Gavel 525, 2 x 100 mm stos Gavel 525, 4 x 63 mm stos Gavel 525, gälad (standard) (Gavlarna kan användas till både insug- och utblåssidan) Monteringssats LR 525 (2 m vacuflexslang Ø 100, 2 st slangklämma, 1 st skottgenomgång Ø 100, strömbrytare med ratt) Värmesats LR 525 (Monteringsplåt, värmeelement, vattenventil, slangklämma, reglage m. ratt, pianotråd med hölje) Grovfilter Finfilter EU Microfilter EU

56 9:3 Filterbox 505 Filterbox 505 monteras på utsidan av hytten för anslutning mot ett friskluftintag. I filterboxen monteras ett grovfilter (EU 4) och ett finfilter (EU 5). Luftintaget är gälat och fästes med snabbspännen mot hyttdelen. Filterbox 505 levereras i svartlackerad plåt. Data/Dimensioner Längd Bredd Höjd Vikt Inloppsmått 405 mm 65 mm 195 mm 3,1 kg 230 x 150 mm Art.nr. Benämning Filterbox 505 m grov- och finfilter Grovfilter EU Finfilter EU 5

57 9:4 Filterbox 506 Filterbox 506 är avsedd att monteras infälld i hyttväggen. Insatsen är avsedd att svetsas fast i hytten. En Ø 100 mm stos finnes för anslutning till hyttens friskluftsfläkt. Filterbox 506 levereras med grovfilter (G 80) och ett finfilter (EU 8). Luftintaget är gälat och skruvas fast mot hyttdelen. Filterbox 506 levereras med rostfri frontplåt. Data/Dimensioner Längd Djup Höjd Vikt Byggmått ut från vägg 405 mm 120 mm + stos 45 mm 205 mm 6,0 kg 12 mm inkl. gälar Art.nr. Benämning s Filterbox 506 med filter Grovfilter G80 för Finfilter EU 8 för 506

58 9:5 Luftrenare 525 med kolfiltertillsats Ren luft i hytten är en förutsättning för ett bra hyttklimat. I många sammanhang räcker det med en standard LR 525 utrustad med finfilter alt. microfilter men vid tillfällen där omgivningen består av gaser/dofter som skall tas omhand så krävs det att luften renas genom kolfilter. För detta ändamål har vi tagit fram LR 525 med kolfiltertillsats. Luften fördelas genom två kolfilter för att uppnå en optimal genomströmningshastighet och ett lågt tryckfall. Det aktiva filtermaterialet är sintrat kol som är formbeständigt. Dessutom är filtren försedda med dammfilter på båda sidor. Kolfiltren är impregnerade för att absorbera ett brett spektrum av lösningsmedel och organiska lukter. Kolfiltren är klassade enligt ASTM. Data/Dimensioner Längd 910 mm Bredd 428 mm Höjd 200 mm Vikt 25 kg Fläktkapacitet, max ca 200 m 3 /h Spänning 12 alt. 24 V Filteruppsättning Förfilter G2 (EU 2) Finfilter F8 (EU 8) Microfilter (option) H12 (EU 12) Kolfilter G4 + lösningsm./org.lukt

59 9:5 Luftrenare 525 med kolfiltertillsats Luftrenare 525 med kolfiltertillsats Art.nr. Benämning LR 525, G+F med kolfiltertillsats, 12 V LR 525, G+F med kolfiltertillsats, 24 V Förfilter Finfilter Microfilter Kolfilter

60 10:1 BAS Klimatautomatik Bonair Automatic System (BAS) är ett komplett moduluppbyggt klimatstyrsystem avsett främst för skogsmaskiner, entreprenadmaskiner, truckar och andra tyngre fordon. Styrenheten är uppbyggd runt en microprocessor vilken styr fläktar, vattenventil och kompressor. Andra funktioner är pausvärme med eget val av fläkthastighet och inkoppling av extra vattenpump som aktiveras automatiskt vid för lågt vattenflöde. Systemet består av två huvudenheter, fläktregulator och temperaturstyrning. Inställning av fläkthastigheten är ett beslut som föraren gör utifrån sina individuella önskemål om ljudnivå och luftströmning. Fläkthastigheten kan steglöst ställas mellan %. Temperaturstyrenheten kontrollerar och vidmakthåller att inställd (önskad) temperatur behålls genom att antingen reglera vattenflödet via vattenventilen eller starta och stoppa kompressorn i lämpliga intervaller. Aktuella prestanda blir inom anläggningens kapacitetstak och inställd fläkthastighet. BAS klimatautomatik är robust för att klara tuffa installationer. BAS kan eftermonteras till befintliga klimatanläggningar och finns både för 12 V och 24 V. I satsen ingår alla nödvändiga delar som normalt behövs för en installation, inkl manöverpanel och rattar. Elektriska anslutningar och ledningsdragningar kan behöva kompletteras. Data / Dimensioner Art.nr. Benämning BAS Klimatstyrning 12 V BAS Klimatstyrning 24 V

61 10:1 Funktionsbeskrivning Fläkthastighet (ca %). I vänster ändläge allt avstängt. 2. Temperaturinställning o C. Minläget = kontinuerlig kompressorgång utan temp.reglering. Maxläge = full värme utan temp.reglering. Normaldrift = AUT-läge på alla knappar och ger automatisk reglering av värme/ventilation/kyla/spjäll efter behov. Värme/ventilation sker med uteluft. Kylning sker i huvudsak med recirkulationsluft. 3. Defr-läge = Tvångskörning av kompressor under pågående temp.reglering. Fläkten går aut. med 75% av max hastighet vilket därefter kan ändras med fläktreglaget (1) om så önskas. 4. REC-läge = Liten del uteluft kommer in. Resten recirkuleras. 5. AC OFF = Kompressor och kondensorfläkt är avstängda oavsett reglerläge.

62 10:2 Steglös fläktreglering Möjligheten att kunna reglera fläkthastigheten tillräckligt saknas ofta i många maskiner. När fläkthastigheten inte kan regleras steglöst tvingas man ofta välja en dålig kompromiss mellan prestanda och ljudnivå. Med vår steglösa fläktreglering kan man enkelt modernisera en befintlig maskin. Fläktregleringen är universell för 12 / 24 Volt och monteras på eller i närheten av befintlig fläkt. Satsen levereras med standardkablage och en enkel potentiometer. Önskar man en potentiometer med on/off läge så finns det att köpa seperat. Vi har också kompletta fläktpaket med monterad styrenhet för 12 och 24 Volt. Som en extra säkerhetsåtgärd startar alltid fläkten på max varvtal för att efter några sekunder gå ner till inställt värde. Denna funktion är till för att säkerställa att fläkten får bästa förutsättningar att komma igång efter ett längre stillestånd. Data/Dimensioner Max strömstyrka 30 A Reglerområde % Reglersätt PWM Manöverkabelns längd 1,3 m CE märkt Ja Spänning V Huvudenhetensmått 130 x 65 x 30 mm

63 10:2 Steglös fläktreglering Steglös fläktreglering Art.nr. Benämning Steglös fläktreglering universalsats Potentiometer med on/off-läge Fläkt med steglös hastighetsreglering, 12 V Fläkt med steglös hastighetsreglering, 24 V Mått och prestanda är samma som fläktarna (12V) och (24V).

64 10:3 Steglös kondensorfläktreglering Elektriska kondensorfläktar kan i många installationer vara en källa till irriterande ljudnivåer. Antingen går fläktarna kontinuerligt på högt varvtal eller så startar och stoppar fläktarna med olika intervaller. Med vår steglösa kondensorfläktreglering kommer kondensorfläktarna att automatiskt starta och ställa in sig på den hastighet som behövs för att upprätthålla ett visst tryck/temperaturnivå i kondensorn. Monteringssatsen är universell för Volt och kopplas direkt till fläktarna. Temperatursensorn monteras efter kondensorelementet och har ett reglerområde på mellan o C för att därefter gå med full hastighet. Som en extra säkerhetsåtgärd startar alltid fläktarna på max varvtal varje gång strömmatningen på maskinen varit avslagen för att efter några sekunder gå ner till önskad hastighetsbehov. Denna funktion är till för att säkerställa att fläktar som stått still ett tag alltid startar tillfredställande. Genom att installera steglös kondensorfläktreglering uppnås följande: Lägre ljudnivå vid dellast Längre livslängd på fläktarna Färre start/stopp av fläktarna Indirekt föroreningsindikation Data / Dimensioner Max strömstyrka 30 A Reglerområde % Reglersätt PWM Temperaturområde o C CE märkt Ja Spänning V Huvudenhetensmått 130 x 65 x 30 mm Art.nr. Benämning Steglös kondensorfläktreglering, komplett

65 11:1 RESERVDELAR / SPARE PARTS HV 325 Pos Art nr / Part nr Benämning Description Antal / Q Täckplugg Cover plug Gummigenomföring Hose inlet Stos Hose connection Ø63 mm Stos Hose connection Ø50 mm Värmeelement Heating coil HV Radialfläkt Radial Blower 12 V Radialfläkt Radial Blower 24 V Motstånd Resistance 2,2 ohm (12 V) Motstånd Resistance 1,0 ohm (24 V) Kabelgenomföring Cabel inlet

66 11:2 RESERVDELAR / SPARE PARTS HV 408 Pos Art nr / Part no Benämning Description Ant / Q Gummigenomföring Rubber bushing Ø 18 mm Stos Hose connetction 73,5 mm Gummigenomföring Rubber inlet Ø 20 mm Fläktpaket Blower 12 V Fläktpaket Blower 24 V Värmeelement Heating coil Stos Hose connection Ø 58,5 mm Stos Hose connection Ø 45 mm Stos Hose connection Ø 48,5 mm Stos Hose connection Ø 53,5 mm Stos Hose connection Ø 58,5 mm Stos Hose connection Ø 68,5 mm Stos Hose connection Ø 73,5 mm

67 11:3 RESERVDELAR / SPARE PARTS UNI-COOL 104 Pos Art nr / Part no Benämning Description Ant / Q Täckplugg Cover plug Säkringshållare Fuse holder 6,3 x 32 mm Säkring Fuse 15 Amp Säkring Fuse 30 Amp Vred (äldre utför) Knob (older design) Vred Knob Strömbrytare Switch Luftutblås Louver Låsring Locking ring Kyltermostat Thermostat Fläktpaket Blower 12 V Fläktpaket Blower 24 V O-ring O-ring Bulbklämma Bulbclamp Expansionsventil, flare Expansion valve, flare R Expansionsventil,O-ring Expansion valve, O-ring R Expansionventil, R134a Expansion valve, R134a Kylelement, O-ring

68 11:4 RESERVDELAR / SPARE PARTS UNI-COOL 200 Pos Art nr / Part no Benämning Description Ant / Q Luftutblås dubbelt Louvre double Kyltermostat Thermostat Ratt, lock m. linje Knob, line on top Luftutblås Louver Radial Fläkt 3-hast. Cetrifugal Fan 3-speed 12 V Radial Fläkt 3-hast. Cetrifugal Fan 3-speed 24 V Förångare Evaporator Expansionsventil Expansionvalve Säkringshållare Fuse holder Säkring Fuse 6 amp Säkring Fuse 3 amp Strömbrytare 3-steg Switch 3-step Gummigenomföring Hose inlet Kantlist List 0,3 m Fästsvinkel Support Motstånd Resistance 3,3 ohm 17W Motstånd Resistance 15 ohm 17 W s Kablage Eletric wiring

69 11:5 RESERVDELAR / SPARE PARTS UNI-ROOF A. B. A. Pos. Art nr / Part no Benämning Description Ant / Q Ram Frame Ratt, lock m linje Knob, line on top Strömbrytare 3-steg Switch 3-steps Manöverplåt Maneuver plate Kyltermostat Thermostat Säkringshållare Fuse holder Säkring Fuse 15 Amp Säkring Fuse 30 Amp Vippströmbrytare Switch on/off Luftutblås Louver Luftutblås, dubbelt Louver, double Kåpa Casing 1 B. Pos. Art nr /Part no Benämning Description Ant /Q Expansions ventil Expansion valve Bulbklämma Bulb clamp Slangklämma Hose clamp mm Avluftningsventil Evacution valve Värmeelement Heating coil Fläktpaket 3-hast Blower, 3-speed 12 V Fläktpaket 3-hast Blower, 3-speed 24 V Förångare Evaporator O-ring Grovfilter Coars filter Gummigenomföring Cable inlet Ø32 mm Gummigenomföring Hose inlet Ø16 mm Gummigenomföring Hose inlet Ø32 mm Slangenomföring Hose inlet Ø40 mm Takpacking Roof sealing Skarvrör Connection tube 16/19 mm Finfilter Fine filter

70 11:6 RESERVDELAR / SPARE PARTS HCV 404 Pos. Art nr / Part no Benämning Description Antal Luftutblås Louver Täckplugg Cover plug Säkringshållare Fuse holder Säkring Fuse 15 amp Säkring Fuse 30 amp Ratt lock m. linje Knob line on top Reglage mekanism Control Kyltermostat Thermostat Vippströmbrytare Switch Fläktpaket 3-hastig Blower unit 3-speed 12 V Fläktpaket 3-hastig Blower unit 3-speed 24 V s Fläkt (äldre utförande) Blower (older model) 12 V Fläkt (äldre utförande) Blower (older model) 24 V Värmeelement Heating coil Förångare Evaporator Bulbklämma Bulb clamp Expansionsventil Expansion valve Vattenventil Water valve Strömbrytare 3-steg Switch 3-steps Gummigenomföring Hose inlet Ø 40 mm Pianotråd Wire 1,0 m Hölje för pianotråd Wire tube 1,0 m O-ring O-ring Kabelgenomföring Hose inlet Ø 19 mm Gummigenomföring Cable inlet Ø 40 mm Kabelgenomföring Cable inlet Ø 12 mm Slangklämma Hose clamp Diod Diode 6 amp Wireclip Wire clip

71 11:7 RESERVDELAR / SPARE PARTS HCV Pos. Art nr / Part no Benämning Description Ant / Q Stos Hose connetction Ø63 mm Förångare Evaporator Värmeelement Heating coil Bulbklämma Bulb clamp Slangkrök Bended hose Expansionsventil Expansion valve Vattenventil Water valve Kyltermostat m. arm Thermostat w. lever Fläktpaket 3-hast Blower unit 3-speed 12 V Fläktpaket 3-hast Blower unit 3-speed 24 V Slanggenomföring Hose inlet Ø32 mm Slangklämma Hose clamp mm Kabelgenomföring Cable inlet Ø12 mm * Motorfäste Motor support * Fläktmotor Blower motor 12 V * Fläktmotor Blower motor 24 V * Fläkthjul vänster Blower wheel left * Fläkthjul höger Blower wheel right * Motstånd Resistance 2,4 ohm, 12V * Motstånd Resistance 12 ohm, 24 V * Fäste för motstånd Support for resistance 2 * = Fläkt, äldre utförande. Blower, older model

72 11:8 RESERVDELAR / SPARE PARTS Kondensor 230 Pos Art nr / Part no Benämning Description Ant / Q s Köldmedieslang Refrigerant hose s Köldmedieslang Refrigerant hose Gummigenomföring Hose inlet Kabelförskruvning Cabel inlet Elbox Kabelförskruvning Cabel inlet Packning Seal 2x6 mm Kondensator Condenser Kondensorfläkt Condenserfan Täckplugg Cover plug Kondensorelement Condenser coil

73 11:9 RESERVDELAR / SPARE PARTS Kondensor 278 Pos Art nr / Part no Benämning Description Ant / Q Gummigenomföring Rubber inlet Ø24 mm Kondensorelement Condenser coil Relä Relay 12 V Relä Relay 24 V Slanggenomföring Hose inlet Ø 32 mm Torkfilter H/L press Receiver drier bin switch Slängklämma Hose clamp mm s Köldmedieslang Refrig. hose Kabelgenomföring Hose inlet Ø14 mm Kondensorfläkt Condenserfan 12 V Kondensorfläkt Condenserfan 24 V
