1 Användarmanual Datorbaserat handsmörjningssystem Ver 2.09 ASSALUB AB

2 ASSALUB AB I2684-S-11.02

3 Innehållsförteckning 1 INTRODUKTION Beskrivning Komponenter Fettmätare Kommunikations och laddningsenhet Datorprogram Smörjnippel med transponder ANVÄNDNING LubeRight programvaran Programinställningar Användargränssnitt Administration Lägga till ny grupp Ta bort grupp Lägga till nytt smörjmedel Ta bort smörjmedel Söka efter smörjpunkter Installation av ny smörjpunkt Kontrollpunkter Ta bort en smörjpunkt Ersätt transponder Sorteringsfunktioner Informationstexter Smörjuppehåll Schema Visningsalternativ Överföring av smörjningar till och från fettmätaren Smörjning av nästa veckas smörjpunkter Skapa smörjningar Smörjning Stoppad maskin Översikt Smörjstatus Utskrifter Fettmätaren Smörjning Byte av enhet Kalibrering Kontroll av kalibreringsfaktor Visning av totalmängd Energisparmode av smörjpistol Batterisymbol DEKLARATION OM ÖVERENSTÄMMELSE ASSALUB AB

4 1 INTRODUKTION 1.1 Beskrivning LubeRight är ett datoriserat handsmörjsystem, som jämfört med traditionell handsmörjning erbjuder följande fördelar: Den ger exakt rätt doseringsmängd till varje smörjpunkt. Doseringsmängden kan t.ex. programmeras in enligt lagertillverkarens rekommendationer. En integrerad mätenhet mäter varje fettmängd som matas in i smörjpunkten. Den registrerar varje smörjning av varje enskild smörjpunkt. Den ger möjlighet till historisk uppföljning av smörjningen till separata smörjpunkter. Varje smörjpunkt är utrustad med en transponder, en bricka med ett inbakat datachip. Chipet har ett unikt identifikationsnummer, som avläses av fettmätaren. Fettmätaren visar på displayen hur mycket smörjpunkten ska smörjas. All inmatad fettmängd blir registrerad och efter dagens slut när fettmätaren överför sin information till PC n, kommer eventuellt missade smörjpunkter att visas. All smörjning sparas i PC n med uppgifter om smörjmängder och datum då smörjningen utfördes. 1.2 Komponenter Fettmätare Art. nr Digital fettmätare med antenn för kommunikation med smörjnipplar. Fettmätaren har kontakt för anslutning av Kommunikations och laddningsenhet. Data Maxtryck 70 MPa Fettanslutning inv. ISO-G1/8 Vikt 0,8 kg. Slanglängd 400 mm. Flödesområde cm³/min. Noggrannhet +/- 3% upp till 300 bar Skyddsklass IP54 Temperaturområde -20 C C Fettmätaren är utrustad med nollställbart totalräkneverk, den är kalibreringsbar och kan visa fettmängderna i enheterna cm³, gram, oz. eller fl. oz. Fettmätarens display är belyst för användning i mörka omgivningar. ASSALUB AB

5 1.2.2 Kommunikations och laddningsenhet Art. nr Kommunikation Enheten ansluts mellan PC och fettmätaren då data ska utbytas mellan dessa. Laddning Batteriernas livslängd och kapacitet blir bättre om batterierna laddas ur helt innan laddning. Om det finns möjlighet, starta LubeRight mätaren och vänta tills den stänger av sig själv innan laddning. Anslut mätaren till laddenheten. Starta inte mätaren. Om mätaren startas, det står då Sync PC i displayen, minskar laddströmmen och laddtiden ökar. Laddningen ska avbrytas efter 15 timmar, batterierna är då fulladdade. Ta då bort kabeln från mätaren. Det är lämpligt att ladda över natten innan man ska smörja. Data Matningsspänning VAC Hz Strömförbrukning max 0,25 A Spänning ut 5 VDC 2,0A Skyddsklass IP20 Vikt 0,8 kg VARNING VIKTIGT Anslut inte enheten till strömkälla med kraftiga störningar. Detta kan orsaka att LubeRight programmet låser sig. Starta om LubeRight programmet om detta skulle inträffa. - Öppna inte enheten utan att först ta bort strömförsörjningskabeln. - Enheten får inte användas i fuktig omgivning. - Enheten måste anslutas till skyddsjordat uttag. - Försäkra dig om att enheten ansluts till rekommenderat spännings- /frekvensområde. ASSALUB AB

6 1.2.3 Datorprogram Art. nr Med datorprogrammet planeras och följs smörjningen upp. Databas MSDE 2000 Systemkrav: Microsoft XP Microsoft Access eller Access Runtime som finns att ladda ner från MB internminne Processor 1 GHz Smörjnippel med transponder Art. nr Transpondern har ett unikt nummer som fettmätaren identifierar. Smörjnippel, förstyvningsbricka och låsring i syrafast stål, transponder i epoxi. Anslutningsgänga: ISO-G1/8 Utförande på smörjnippel enligt DIN Temperaturområde: -40 C till +85 C Skyddsklass: IP66 Vikt: 20 gram. ASSALUB AB

7 2 ANVÄNDNING LubeRight systemet består av två huvuddelar, dels fettmätaren och dels ett PCbaserat administrationsprogram. Detta kapitel beskriver hur hela LubeRight systemet ska användas och hur fettmätaren och dataprogrammet samverkar. 2.1 LubeRight programvaran Programinställningar När programmet startas första gången ska två inställningar göras. Figur 1, programinställningar Antal år smörjdata (Years of lub. data:) Programmet planerar smörjningar för 1, 2 eller 3 kalenderår i taget beroende på denna inställning. För att programmet inte ska behöva hantera onödigt mycket smörjdata, ska denna tid väljas så kort som möjligt. Kommer samtliga smörjpunkter att smörjas första gången under innevarande kalenderår och inga smörjpunkter har längre smörjintervall än 1 år väljs 1 år. Om man har smörjintervall upp till två år eller om någon smörjpunkt ska smörjas första gången nästa kalenderår väljs 2 år. Om man har smörjintervall upp till tre år eller om någon smörjpunkt ska smörjas första gången nästnästa kalenderår väljs 3 år. Smörjintervall typ (Lub. interval type:) Smörjintervallen kan väljas dags eller veckobaserad (Day or week based). Om man har smörjpunkter som ska smörjas flera gånger per vecka anges dagsbaserad, I annat fall veckobaserad. Väljs veckobaserad smörjning kan smörjningen utföras vilken dag som helst I den vecka som den planerade smörjningen infaller. VIKTIGT Använd i första hand veckobaserad smörjning. Om det finns smörjpunkter som ska smörjas oftare än en gång per vecka, kontakta alltid Assalubs tekniska avdelning innan dagsbaserad smörjning väljs. I rullgardinsmenyn Alternativ görs inställningarna för språk, enheter och kommunikationsport. Figur 2, inställningar under Alternativ ASSALUB AB

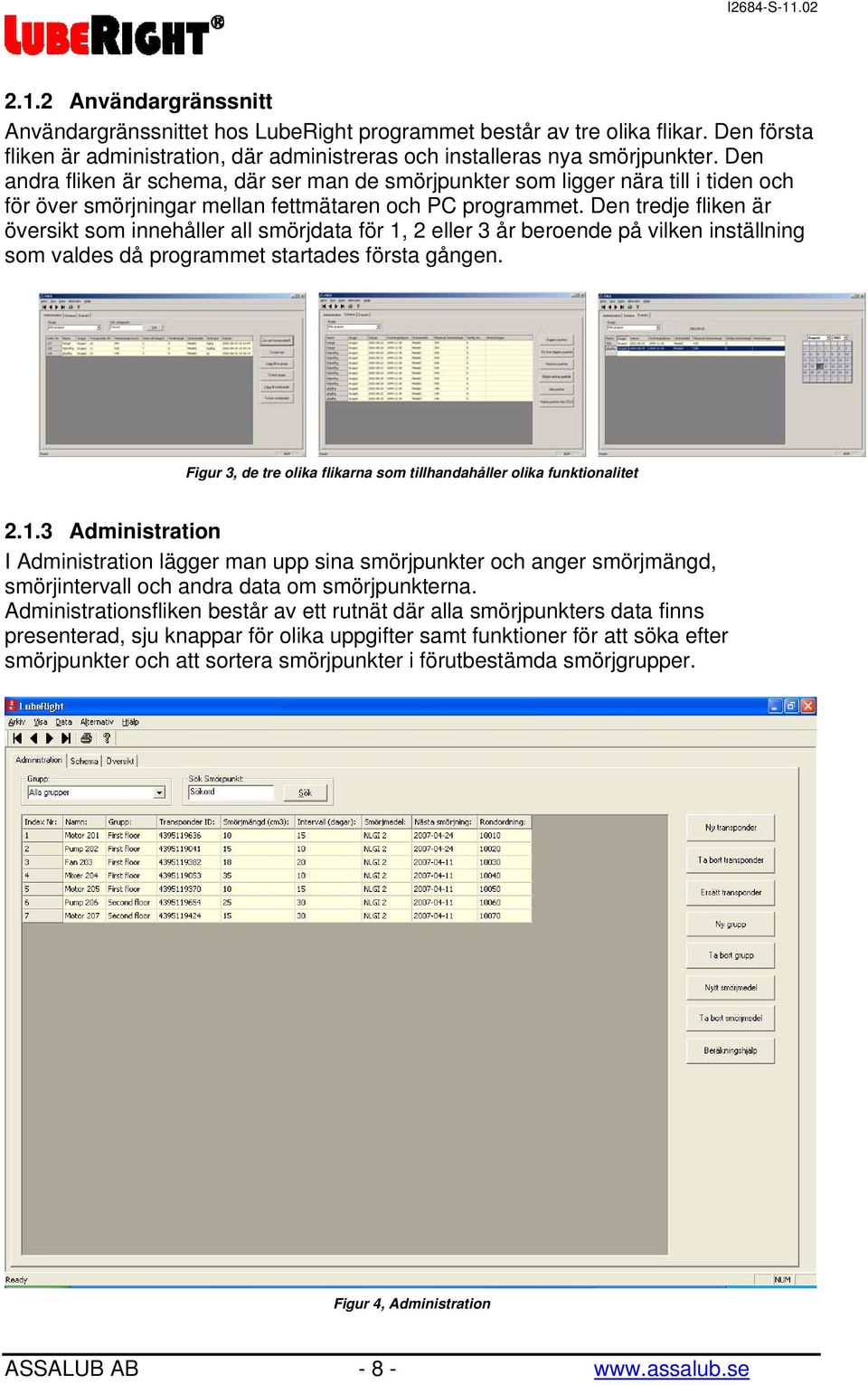

8 2.1.2 Användargränssnitt Användargränssnittet hos LubeRight programmet består av tre olika flikar. Den första fliken är administration, där administreras och installeras nya smörjpunkter. Den andra fliken är schema, där ser man de smörjpunkter som ligger nära till i tiden och för över smörjningar mellan fettmätaren och PC programmet. Den tredje fliken är översikt som innehåller all smörjdata för 1, 2 eller 3 år beroende på vilken inställning som valdes då programmet startades första gången. Figur 3, de tre olika flikarna som tillhandahåller olika funktionalitet Administration I Administration lägger man upp sina smörjpunkter och anger smörjmängd, smörjintervall och andra data om smörjpunkterna. Administrationsfliken består av ett rutnät där alla smörjpunkters data finns presenterad, sju knappar för olika uppgifter samt funktioner för att söka efter smörjpunkter och att sortera smörjpunkter i förutbestämda smörjgrupper. Figur 4, Administration ASSALUB AB

9 Index Nr. Namn Grupp Varje smörjpunkt ges ett indexnummer vid registreringen. Numret går inte att ändra och används främst för att numrera transpondrarna i samband med registreringen så att rätt transponder placeras på rätt smörjpunkt. Här anges smörjpunktens namn. Ändras genom att man klickar i rutan och skriver in önskat namn. Vilken grupp smörjpunkten tillhör. Ändras genom att man klickar i rutan och väljer önskad grupp ur listan. Figur 5, val av grupp Transponder ID Smörjmängd Intervall Hur man lägger in en ny grupp förklaras i avsnitt Varje transponders unika identifikationsnummer. Går inte att ändra. Den smörjmedelsmängd som ska tillföras smörjpunkten vid varje smörjtillfälle. Enheten väljs under Alternativ menyn, se avsnitt Ändras genom att man klickar i rutan och skriver in önskad mängd. Om man anger -1 som smörjmedelsmängd godkännes alla mängder. I mätaren visas +0 för dessa smörjpunkter. Tidsintervallet mellan två smörjningar. Anges i dagar, lördagar och söndagar används inte för smörjning. Om en smörjpunkt ska smörjas 1 gång per månad ska alltså 20 dagars intervall anges, (4 veckor x 5 dagar = 20 dagar). När man klickar i rutan för att ändra intervall måste man även ange datum för första smörjtillfälle. Figur 6, ändring av intervall ASSALUB AB

10 Smörjmedel Smörjpunktens smörjmedel. Ändras genom att man klickar i rutan och väljer önskat smörjmedel ur listan. Nästa smörjning Rondordning Figur 7, val av smörjmedel Hur man lägger in nytt smörjmedel förklaras i avsnitt Visar datum då respektive smörjpunkt ska smörjas nästa gång. Informationen uppdateras vid varje programstart. Numret avgör i vilken ordning smörjpunkterna sorteras i smörjschemat, dvs. i vilken ordning smörjpunkterna ska smörjas. Bokstäver kan inte användas. Inledande nollor ignoreras av programmet Lägga till ny grupp När man för över smörjningar till fettmätaren kan man välja att bara föra över en vald grupp. En grupp brukar vara ett område som smörjs samtidigt. Om man har ett område som smörjs samtidigt men med två olika fettyper måste detta område delas upp i två grupper för att man ska kunna föra över smörjningarna med de olika fettyperna separat till olika fettmätare. För att lägga till en ny grupp, tryck på knappen Lägg till ny grupp. Då öppnas dialogen som i Figur 8 nedan. Figur 8, lägg till ny grupp. Fyll i det nya gruppnamnet och tryck på OK eller på Cancel för att avbryta Ta bort grupp För att ta bort en grupp, tryck på knappen Ta bort grupp. Då öppnas dialogen som i Figur 9 nedan. Figur 9, ta bort grupp. Välj den grupp du vill ta bort och tryck på OK eller på Cancel för att avbryta. ASSALUB AB

11 Lägga till nytt smörjmedel För att lägga till ett nytt smörjmedel, tryck på knappen Lägg till smörjmedel. Då öppnas dialogen som i Figur 10 nedan. Figur 10, lägg till smörjmedel. Fyll då i det nya smörjmedelnamnet och tryck på OK eller på Cancel för att avbryta Ta bort smörjmedel För att ta bort smörjmedel, tryck på knappen Ta bort smörjmedel. Då öppnas dialogen som i Figur 11 nedan. Figur 11, dialogen ta bort smörjmedel. Välj då det smörjmedel du vill ta bort och tryck på OK eller på Cancel för att avbryta Söka efter smörjpunkter För att söka en smörjpunkt, skriv in en del av smörjpunktens namn i sökrutan och tryck på knappen Sök. Smörjpunkter med namn som matchar sökningen markeras Installation av ny smörjpunkt Vid installation av en ny smörjpunkt (d.v.s. en ny transponder) i dataprogrammet ska fettmätaren vara ansluten till PC n. Anslut kommunikations och laddningsenhetens kontakt till fettmätaren enligt Figur 12 nedan. Figur 12, anslutning av kommunikations / laddningskabel Anslut kommunikations och laddningsenhetens andra kabel till ledig serieport (RS232) på PC n. Kommunikations och laddningsenheten ska också vara ansluten till ett vägguttag. ASSALUB AB

12 Tryck på fettmätarens on-knapp, knappen längst till vänster. Vid kommunikation mellan dataprogrammet och fettmätaren visas texten SYNC PC på displayen enligt Figur 13 nedan. SYNC PC Figur 13, SYNC PC syns på displayen vid kommunikation med dataprogrammet. Tryck på knappen Ny transponder. Då öppnas dialogen som i Figur 14 med texten Väntar på inkommande transponder ID, vilket innebär att systemet väntar på att användaren skall föra den transponder som skall registreras mot fettmätarens smörjkoppling eller trycka på Cancel för att avbryta. Figur 14, väntar på inkommande transponderid dialogen. Om inte programmet kan kommunicera med fettmätaren visas dialogen som i Figur 15 nedan. Kontrollera i så fall att kommunikations och laddningsenheten är ordentligt ansluten till fettmätaren och PC n. Kontrollera även att rätt kommunikationsport hos PC n är vald, se avsnitt Figur 15, Kommunikationsfel. Om systemet inte har läst någon transponder efter 10 sekunder visas nedanstående meddelande (Figur 16) och man måste trycka på knappen Ny transponder igen. Figur 16, Kunde inte läsa transponder. ASSALUB AB

13 Om systemet har läst en transponder så öppnas nedanstående dialog (Figur 17). Figur 17, egenskaper för smörjställe. I denna dialog ska användaren fylla i information om namn på smörjpunkt, grupptillhörighet och smörjmedel. Efter att de tre fälten fyllts i kan man trycka OK. Smörjpunkten läggs då till i listan över smörjpunkter och man kan senare komplettera med smörjmängd, smörjintervall och rondordning. Om man önskar hjälp med att beräkna smörjmedelsmängd, tryck på knappen Beräkningshjälp. Då öppnas en dialog (Figur 18). Lagrets ytterdiameter, D, totalbredd, B, datum för första smörjning och önskat smörjintervall anges. När man trycker OK visas beräknad smörjmängd och valt intervall. Man kan trycka på knappen Beräkningshjälp igen om man vill ändra intervallet för att få en annan smörjmängd. Figur 18, dialogen beräkningshjälp. ASSALUB AB

14 Beräkningshjälpen tar fram ett förslag på lämplig fettmängd att smörja med vid varje smörjtillfälle beräknat på valt smörjintervall. Programmet tar bara hänsyn till lagrets dimensioner. Lämpligt smörjintervall beror på ett flertal faktorer t.ex. temperatur, varvtal och lagertyp. SKF har ett avancerat beräkningsprogram för fettsmörjning som beräknar fettmängd och smörjintervall. Programmet kan laddas ner från: Man kan även efter att smörjpunkten registrerats få beräkningshjälp. Markera en smörjpunkt och tryck på knappen Beräkningshjälp Kontrollpunkter Om man anger 0 som smörjmängd räcker det att hålla fettmätarens munstycke mot transpondern for att smörjpunkten ska godkännas och bli grön. Denna funktion kan användas för kontroll av oljenivåer mm Ta bort en smörjpunkt För att ta bort en smörjpunkt, ställ markören på den aktuella punktens rad i rutnätet och tryck på knappen Ta bort transponder. Då öppnas dialogen som visas i Figur 19. Figur 19, dialogen ta bort transponder Välj då OK om du vill ta bort den aktuella smörjpunkten eller Cancel om du vill avbryta. Om en smörjpunkt tas bort finns ändå informationen om tidigare utförda smörjningar kvar. ASSALUB AB

15 Ersätt transponder För att ersätta en trasig eller försvunnen transponder, markera smörjpunktens transponder ID, tryck på knappen Ersätt transponder. Då öppnas dialogen som i Figur 20 nedan. Figur 20, dialogen ersätta transponder. Kontrollera att fettmätaren är ansluten till kommunikations och laddningsenheten och i SYNC PC läge, se avsnitt Håll fram den nya transpondern framför fettmätarens munstycke. Transponderbytet är därmed klart Sorteringsfunktioner I programmet finns också stöd för att sortera alla kolumner i rutnätet efter stigande eller fallande ordning. För att sortera rutnätet efter en kolumn, tryck en gång på det gråfärgade kolumnhuvudet för den kolumn du vill sortera. Kolumnen sorteras då i fallande ordning, tryck en gång till och rutnätet sorteras i stigande ordning Informationstexter Informationstexter är texter som kan läggas in mellan smörjpunkterna för att i smörjchemat ge information om t.ex. var smörjningen ska påbörjas, när man ska gå till ett annat våningsplan eller uppgift om kontroll av oljenivåer. Informationtexterna är kopplade till rondordningsnumren och kommer omedelbart före valt rondnummer i smörjschemat. Informationstexterna registreras genom att välja informationstexter under Alternativ menyn, se Figur 21. Figur 21, Rullgardinsmenyn Alternativ ASSALUB AB

16 Dialogrutan enligt Figur 22 kommer upp. Figur 22, Informationstexter Ny informationstext För att lägga in ny informationstext tryck på knappen Ny. Skriv in informationstexten i den högra rutan och rondordningsnumret på smörjpunkten som informationstexten ska hamna framför i den vänstra rutan och tryck på Spara knappen. Ta bort informationstext För att radera en informationstext markera informationstexten och tryck på knappen Radera. Avsluta redigeringen av informationstexterna genom att trycka på knappen Avsluta Smörjuppehåll Smörjuppehåll kan anges per grupp. De planerade smörjningarna under det tidsintervall som valts som smörjuppehåll skjuts framåt i tiden. Smörjuppehåll anges genom att välja Smörjuppehåll under Alternativ menyn, se Figur 23. Figur 23, Rullgardinsmenyn Alternativ ASSALUB AB

17 Dialogrutan enligt Figur 24 kommer upp. Figur 24, Smörjuppehåll Välj för vilken grupp smörjuppehållet ska gälla, genom att välja grupp ur listan. Markera den önskade perioden för smörjuppehåll genom att klicka och dra med musen. Välj sedan OK för att bekräfta eller Cancel om du vill avbryta. Önskas smörjuppehåll för en period som sträcker sig över flera månader väljs smörjuppehållet för en månad i taget. Önskas smörjuppehåll för en enskild smörjpunkt går man in och ändrar smörjpunktens intervall, se avsnitt Man anger då samma intervall som tidigare men anger datum för första smörjning efter det önskade smörjuppehållet Schema Figur 25 nedan visar schemafliken, här finns alla smörjningar som ligger från 6 veckor tillbaka till 12 veckor framåt i tiden. Schemafliken består av ett rutnät där smörjningarnas namn, grupp och datum etc. finns presenterad. Till höger om rutnätet finns fem eller sex knappar, med vilka det är möjligt att föra över smörjningar till och från fettmätaren och sortera smörjningarna i tidsintervall. Överst i vyn finns funktionalitet för att sortera smörjningarna i förutbestämda smörjgrupper. Om man vill lägga till en kommentar om en smörjning är det möjligt att skriva direkt i fältet anteckningar i rutnätet. ASSALUB AB

18 Figur 25, schemafliken Namn Grupp Planerad smörjning Utförd smörjning Smörjmedel Planerad smörjmängd Verklig smörjmängd Anteckningar Smörjare Rondordning Smörjpunktens namn. Vilken grupp smörjpunkten tillhör. Datumet då smörjningen ska utföras. Om veckosmörjning har valts så kan smörjningen ske någon av dagarna i samma vecka som smörjningen planerats. Efter att smörjningen har utförts visas i fältet vilket datum smörjningen utfördes. Om smörjningen har utförts inom rätt tidsintervall blir kolumnen grönmarkerad, om smörjningen har utförts för sent blir kolumnen rödmarkerad. Smörjpunktens smörjmedel. Den planerade smörjmängden. Efter att smörjningen har utförts visas i fältet den smörjmängd som smörjpunkten smorts med. Om smörjmängden överensstämmer med den planerade +/- 10% blir kolumnen grönmarkerad, om smörjmängden avviker mer än 10 % från den planerade blir kolumnen rödmarkerad. I detta fält kan man fritt skriva in kommentarer om smörjningen. Namn på den som utfört smörjningen. Numret avgör i vilken ordning smörjpunkterna sorteras. I schemafliken sorteras smörjpunkterna alltid i rondordning. ASSALUB AB

19 Visningsalternativ Med knapparna till höger om rutnätet i Figur 25 för man dels över smörjningar mellan fettmätaren och programmet och dels väljer man för vilket intervall som smörjningarna ska visas. Om man valt veckosmörjning finns knapparna Veckans smörjningar, Nästa veckas smörjningar och Alla smörjningar att välja mellan. Väljer man Alla smörjningar visas smörjningarna 6 veckor bakåt och 12 veckor framåt i tiden. Om man valt dagssmörjning finns knapparna Dagens smörjningar, Veckans smörjningar, Nästa veckas smörjningar och Alla smörjningar att välja mellan. Väljer man Alla smörjningar visas smörjningarna 6 veckor bakåt och 12 veckor framåt i tiden. I rutan där man väljer grupp kan man välja att visa information om en enskild grupp eller om alla grupper Överföring av smörjningar till och från fettmätaren Vid överföring av smörjningar mellan PC n och fettmätaren ska fettmätaren vara ansluten till PC n. Anslut kommunikations och laddningsenhetens kontakt till fettmätaren enligt Figur 25 nedan. Figur 26, anslutning av kommunikations / laddningskabel Anslut kommunikations och laddningsenhetens andra kabel till ledig serieport (RS232) på PC n. Kommunikations och laddningsenheten ska också vara ansluten till ett vägguttag. Tryck på fettmätarens on-knapp, knappen längst till vänster. Vid kommunikation mellan dataprogrammet och fettmätaren visas texten SYNC PC på displayen enligt Figur 27 nedan. SYNC PC Figur 27, SYNC PC syns på displayen vid kommunikation med dataprogrammet. Tryck därefter på knappen Skicka/hämta data. Data hämtas från fettmätaren till PC n och skickas frånpc n till fettmätaren med samma knapptryckning. En dialogruta där smörjare ska anges öppnas, se Figur 28. Ange namn och tryck OK. Figur 28, Smörjare ASSALUB AB

20 En dialogruta med texten Mottager data från LubeRight öppnas. Smörjningarna från smörjronden överförs nu från fettmätaren till PC n. Då alla smörjningar är överförda stängs dialogen automatiskt och databasen blir automatiskt uppdaterad med data från smörjronden. Figur 29, mottager data från LubeRight. Om en smörjpunkt har blivit korrekt smord kommer den att bli grönmarkerad i rutnätet, om en punkt är missad blir den rödmarkerad. Likaså blir det markerat om en punkt är smord med för lite respektive för mycket fett, eller om punkten är smord vid fel tidpunkt, se vidare under avsnitt Sedan öppnas dialogen som i Figur 30 med texten Sänder data till LubeRight, vilket innebär att systemet för över dagens alternativt veckans smörjpunkter beroende på om man valt dags- eller veckosmörjning. Det är endast smörjningarna för den grupp som valts i grupprutan som förs över. Även tidigare smörjningar som inte utförts i tid och tidigare smörjningar av stoppade maskiner förs över. Figur 30, sänder data till LubeRight dialogen. När alla punkter är överförda stängs dialogrutan Sänder data till LubeRight. Smörjpistolen är nu redo att användas för en smörjrond Smörjning av nästa veckas smörjpunkter Det finns möjlighet att smörja nästa veckas smörjpunkter. Tryck på knappen Nästa veckas smörjningar för att se vilka smörjningar som är planerade för nästa vecka. Tryck därefter på Skicka/hämta data. Nästa veckas smörjningar förs då över till fettmätaren. Observera dock att smörjningarna kommer att registreras som för tidigt smorda och blir rödmarkerade Skapa smörjningar Det kan finnas smörjpunkter som man inte i förväg kan bestämma när de ska smörjas. Man kanske bara kommer åt smörjpunkterna då maskinen står stilla. Det finns en funktion i LubeRight som gör att man kan skapa smörjningarna manuellt. Dessa smörjpunkter registreras som vanligt men man anger inget intervall. Smörjpunkterna ska också tillhöra en särskild grupp, t.ex. stoppsmörjning. I schemat trycker man på Skapa smörjningar väljer grupp och tidpunkt när smörjningen ska ske. ASSALUB AB

21 Smörjning Ta bort kommunikations/laddningskabeln från fettmätaren. Skriv ut dagens alternativt veckans smörjschema, se Utskrifter avsnitt Sök upp en smörjpunkt som ska smörjas. Tryck på ON/OFF knappen längs till vänster på fettmätaren. Displayen tänds då och följande information visas på displayen: cm3 RST Menu Figur 31, displayutseende efter start. Anslut fettmätarens smörjkoppling till smörjpunkten. Fettmätaren identifierar transpondern på den valda smörjpunkten och planerad smörjmängd visas i displayen. Användaren börjar smörja och värdet i displayen räknas ner. Om man väljer att smörja mer än planerat så tänds ett plustecken framför siffran och siffran börjar räknas upp istället. Detta för att markera att man smort mer än planerat. Utseende på displayen kan se ut enligt nedan: cm3 RST Menu Figur 32, smörjning med mera än planerad mängd. Värdet står kvar i fyra sekunder efter avslutad smörjning och sedan går enheten ner i energisparläge. Om användaren smörjer en punkt som inte ingår i dagens smörjpunkt kommer värdet 0.0 att visas i displayen vid början på smörjningen. När smörjronden är klar ansluts fettmätaren åter till PC n för att ladda ner smörjdata från fettmätaren till PC n, se avsnitt När data är överförd kan användaren gå in och lägga till information i anteckningsfältet om smörjpunkterna Stoppad maskin Om man kommer till en maskin som tillfälligt är avstäng och därför inte ska smörjas ansluter man fettmätarens smörjkoppling till smörjpunkten som vanligt men smörjer inte. Smörjpunkten blir då registrerad som stoppad maskin och kommer med nästa gång man tankar ut smörjningar till fettmätaren. En stoppad maskin indikeras i schema med att smörjmängden 0 grönmarkeras. När smörjpunkten sedan smörjs blir den blåmarkerad i schema = oplanerad smörjning. ASSALUB AB

22 2.1.5 Översikt Översiktsfliken, se Figur 33 innehåller samma information som schemafliken och en kolumn för intervall. Översiktsfliken innehåller alla planerade och färdigsmorda punkter från 1, 2 eller 3 kalenderår beroende på hur många kalenderår som valts vid första start av programmet, se avsnitt Figur 33, översikt Med kalenderfunktionen till höger kan man välja att titta på vilka smörjningar som ska ske en viss dag i framtiden. Det finns även en knapp för att bara visa glömda smörjpunkter. I rutan där man väljer grupp kan man välja att visa information om en enskild grupp eller om alla grupper. I översikten finns det också möjlighet att se alla smörjningar för en enskild smörjpunkt genom att trycka på Enstaka transponder och sedan välja önskat indexnummer. Figur 34, översikt ASSALUB AB

23 2.1.6 Smörjstatus I schema och översiktsfliken kan man enkelt se statusen på varje smörjning, se Figur 34 nedan. 1 Korrekt smörjning 2. Felaktig smörjmängd 3. Oplanerad smörjning efter maskinstopp. 4. Smord för sent 5. Glömd smörjning 6. Oplanerad smörjning 7. Stoppad maskin 8. Ej utförd smörjning Figur 35, översikt 1. Då hela raden är grönmarkerad innebär det att smörjningen har utförts korrekt. 2. Rödmarkerad smörjmängd innebär att den verkliga smörjmängden avviker mer än 10% från den planerade. 3. Då hela raden är blåmarkerad och innehåller planerat smörjdatum och smörjmängd innebär det att smörjningen har skett senare än planerat på grund av maskinstopp. 4. Rödmarkerat smörjdatum innebär att smörjningen skett för sent eller för tidigt. 5. Då kolumnen för utförd smörjning och kolumnen för verklig smörjmängd är rödmarkerade innebär det att smörjningen inte har utförts innan nästa planerade smörjtillfälle inträffade, smörjningen blir glömd för alltid. 6. Då hela raden är blåmarkerad, smörjdatum är tomt och planerad smörjmängd är 0 innebär det att smörjning skett av en smörjpunkt trots att det inte var planerat, då fettmätaren anslöts till smörjpunkten visades 0 i displayen. 7. Då den verkliga smörjmängden är 0 och grönmarkerad innebär det att maskinen stod stilla och att smörjaren kvitterat detta genom att ansluta fettmätaren men utan att smörja. Smörjningen kommer att finnas med nästa gång smörjningar förs över till fettmätaren. 8. Då hela raden är rödmarkerad innebär det att smörjningen ännu inte har utförts trots att tidpunkten för den planerade smörjningen passerats. ASSALUB AB

24 2.1.7 Utskrifter Det finns möjlighet att göra utskrifter av de tre flikarnas information. Välj först flik, Administration, Schema eller Översikt. Välj med knapparna till höger vad som ska visas, veckans punkter, alla punkter etc. Välj också vilken grupp som ska visas, eller välj alla grupper. Tryck därefter på utskriftsikonen eller välj Arkiv, Skriv ut. Den information som valts och visas på skärmen skrivs ut, inklusive informationen som man måste använda rullningslisterna för att nå. Man kan även välja att förhandsgranska utskriften innan man skriver ut genom att trycka Arkiv, Förhandsgranskning. 2.2 Fettmätaren Smörjning. Smörjning av smörjpunkter som är registrerade i systemet och har transponder förklaras i avsnitt Det går även att använda fettmätaren till vanliga smörjnipplar: Tryck på ON/OFF knappen längst till vänster på fettmätaren. Displayen tänds då och följande information visas på displayen: cm3 RST Menu Figur 36, displayutseende efter start. Tryck på den högra knappen, fettmätaren är därmed klar för mätning och displayen ser ut enligt nedan: cm3 RST Menu Figur 37, vanlig fettmätning. Mätaren visar därefter på displayen den mängd som passerat igenom den. Mätaren stängs automatiskt av 4 sekunder efter att smörjningen har upphört. ASSALUB AB

25 2.2.2 Byte av enhet Gå in i menyval på fettmätaren genom att trycka på knappen under MENU. Gå upp eller ner i menyn med pilarna, välj meny UNIT genom att trycka OK då UNIT visas. Följande information visas i displayen: fl oz OK Figur 38, byte av enhet. Man byter till den enhet man vill visa genom att trycka på pilarna. Valet bekräftas genom att trycka på OK. De enheter som kan visas är g, cm3, oz. och fl. oz Kalibrering Börja med att räkna ut hur mycket fettmätaren mäter fel. Felet = verklig mängd / visad mängd Exempel: Det utmatade fettet väger 500 gram Fettmätaren visar 485 gram Felet = 500 / 485 = 1,03 dvs. +3% Om fettmätaren visar för lite ska den kalibreras åt + Om fettmätaren visar för mycket ska den kalibreras åt Fettmätaren ska i detta fall kalibreras + 3 % Gå in i menyval på fettmätaren genom att trycka på knappen under MENU. Gå upp eller ner i menyn med pilarna, välj meny CAL genom att trycka OK då CAL visas. Följande information visas i displayen: CAL + 0% OK Figur 39, kalibrering av smörjpistolen. Denna siffra kan ökas eller minskas med pilarna. Då man ställt in det nya kalibreringsvärdet trycker man OK. ASSALUB AB

26 Kontroll av kalibreringsfaktor Den procentuella justeringen av mätaren skapar en ny kalibreringsfaktor. Kalibreringsfaktorn talar om hur många kubikmillimeter fett som krävs för att fettmätarens mäthjul ska rotera ett varv. Så här visas kalibreringsfaktorn: Gå in i menyval på fettmätaren genom att trycka på knappen under MENU. Gå upp eller ner i menyn med pilarna, välj meny FACTOR genom att trycka OK då FACTOR visas. Följande information visas i displayen: OK FACTOR Figur 40, kalibreringsfaktor Hos en korrekt fungerande mätare ska kalibreringsfaktorn inte överstiga 750. Den största kalibreringsfaktorn som visas är 999. Tryck OK för att avsluta Visning av totalmängd Gå in i menyval på fettmätaren genom att trycka på knappen under MENU. Gå upp eller ner i menyn med pilarna, välj meny TOTAL genom att trycka OK då TOTAL visas. Följande information visas i displayen: OK TOTAL Figur 41, visning av totalmängd. TON Den totala mängd fett som passerat genom mätaren sedan den togs i bruk visas i enheten TON med 3 decimaler, i detta fall 66 kg. Totalmätningen är inte nollställbar, när mätningen uppnår 999 TON börjar mätningen om från 0 igen För att gå ur denna meny trycker man på OK Energisparmode av smörjpistol I smörjpistolen finns funktionalitet för att gå ner i sleep-mode då användaren inte har använt smörjpistolen inom en viss tid. I sleep-mode kommer displayen att vara släckt och processorn är i ett fryst läge. För att aktivera smörjpistolen trycker man på vänster knapp på smörjpistolen. För att forcera smörjpistolen att gå in i sleep-mode från aktivt läge trycker man även då på vänsterknappen Batterisymbol Batterisymbolen visar hur mycket kapacitet man har kvar i batteriet. Kapaciteten representeras med fem staplar. ASSALUB AB

27 3 DEKLARATION OM ÖVERENSTÄMMELSE EU DECLARATION OF CONFORMITY We, Assalub AB, Prästängsvägen 15, SE Åtvidaberg, Sweden, declare that the POWER SUPPLY AND COMMUNICATION UNIT Art. No is designed and manufactured in accordance with EUROPEAN EMC DIRECTIVE 89/336/EEC and EUROPEAN LVD DIRECTIVE 73/23/EEC as outlined in the harmonized Norms EN : 2001 EN : 2001 EN / IEC and that the GREASE METER Art. No is designed and manufactured in accordance with EUROPEAN EMC DIRECTIVE 89/336/EEC as outlined in the harmonized Norms EN : 2001 EN : 2001 Åtvidaberg, April 11, 2005 Niklas Rehn Manager Product Development and Quality ASSALUB AB
