1 Energikontrollen Användarmanual så får du kontroll över verksamhetens elförbrukning.

2 Innehållsförteckning Om Energikontrollen 3 Så använder du Energikontrollen 4 Navigering hur kommer jag åt olika funktioner i Energikontrollappen? 5 Appens olika vyer 6 Förbrukningsgrafer 7 Analys 9 Hur hittar jag mina elförbrukare snabbguide 11 Genomgång av vyer 13 Vid tekniska problem 16

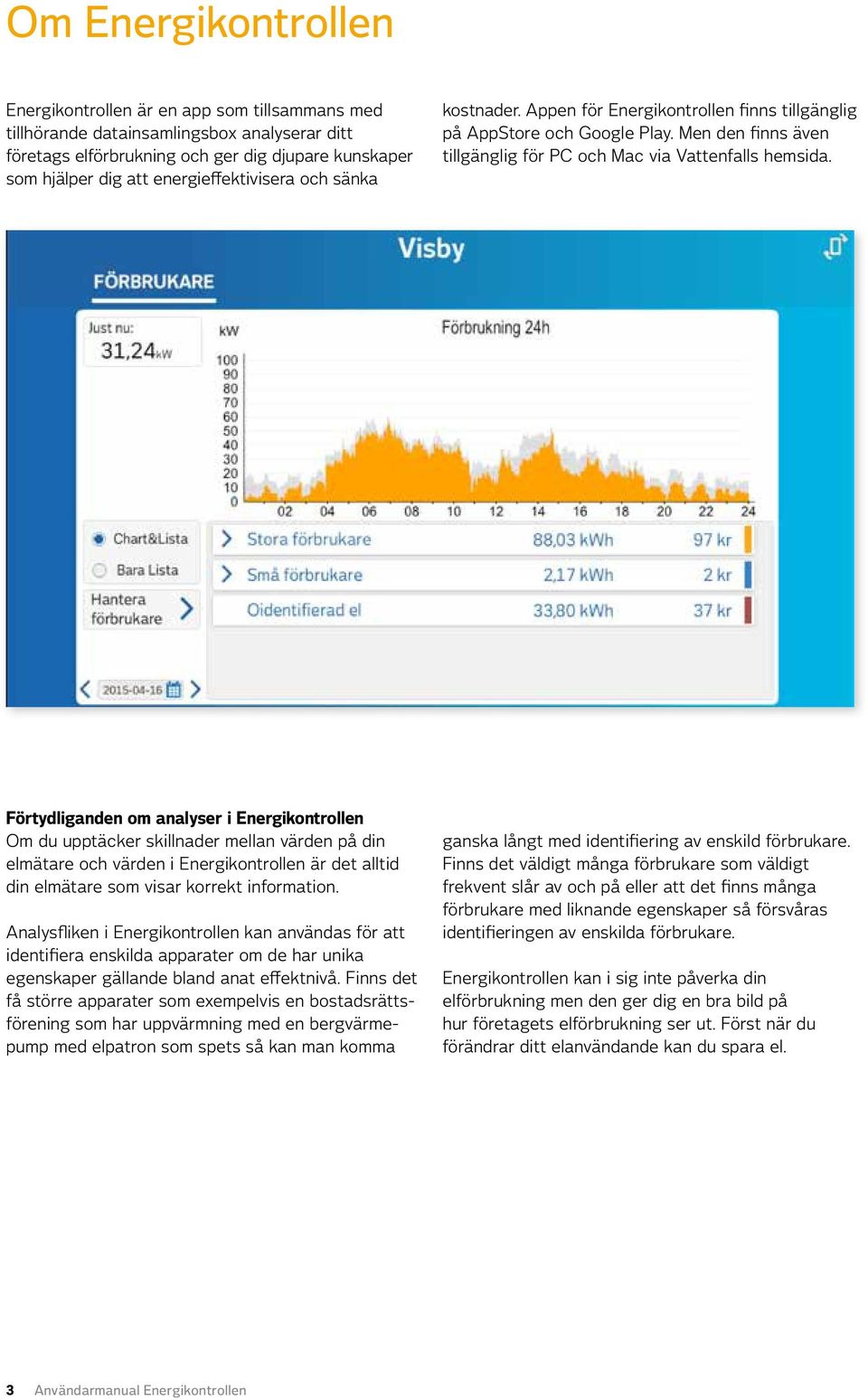

3 Om Energikontrollen Energikontrollen är en app som tillsammans med tillhörande datainsamlingsbox analyserar ditt företags elförbrukning och ger dig djupare kunskaper som hjälper dig att energieffektivisera och sänka kostnader. Appen för Energikontrollen finns tillgänglig på AppStore och Google Play. Men den finns även tillgänglig för PC och Mac via Vattenfalls hemsida. Förtydliganden om analyser i Energikontrollen Om du upptäcker skillnader mellan värden på din elmätare och värden i Energikontrollen är det alltid din elmätare som visar korrekt information. Analysfliken i Energikontrollen kan användas för att identifiera enskilda apparater om de har unika egenskaper gällande bland anat effektnivå. Finns det få större apparater som exempelvis en bostadsrättsförening som har uppvärmning med en bergvärmepump med elpatron som spets så kan man komma ganska långt med identifiering av enskild förbrukare. Finns det väldigt många förbrukare som väldigt frekvent slår av och på eller att det finns många förbrukare med liknande egenskaper så försvåras identifieringen av enskilda förbrukare. Energikontrollen kan i sig inte påverka din elförbrukning men den ger dig en bra bild på hur företagets elförbrukning ser ut. Först när du förändrar ditt elanvändande kan du spara el. 3 Användarmanual Energikontrollen

4 Så använder du Energikontrollen 1 Ladda ner och installera appen Börja med att ladda ner appen från AppStore eller Google Play. Sök på Energikontrollen så hittar du den. Vill du installera appen på PC eller Mac hämtar du ner nödvändiga installationsfiler från vattenfall.se/ energikontrollen AppStore Google Play 2 Logga på När du laddat ner appen, startar du den och loggar in genom att ange användarnamn och lösenord. 3 Viktigt! Ställ in rätt pulsfrekvens och mätarkonstant När man precis startar upp sin Energikontroll är det absolut viktigaste att man ställer in rätt pulsfrekvens och mätarkonstant/omräkningsfaktor för respektive anläggning som man har ansluten till sitt konto. Pulsfrekvensen står nästan alltid bredvid pulsdioden på elmätaren (typiskt kan vara 1000 imp/kwh ) Omräkningsfaktorn står vanligtvis på 1. Detta är förvalt i appen. Men tveka inte att ändra dessa värden om de inte stämmer för din/dina anläggningar! Är inte dessa värden inställda korrekt, då visar appen fel. Uppgifter om mätarkonstanten/omräkningsfaktorn skall man kunna få från sin nätägare, eller ta hjälp av Vattenfall för att reda ut. Öppna aktuell anläggning genom att klicka på pilen till höger Välj därefter fliken Inställningar. Väl där klickar du på pilen till höger om värdena för pulsfrekvens och omräkningsfaktorn Dessa siffror är förvalda. Ändra bara om de inte stämmer för din anläggning 4 Användarmanual Energikontrollen

5 Navigering Hur kommer jag åt olika funktioner i Energikontrollappen? 1 Peka och klicka 2 Växla mellan upprättstående och liggande vy 3 Svepa höger vänster mellan olika grafer och vyer 4 Markera staplar genom att peka och hålla ner fingret 5 Användarmanual Energikontrollen

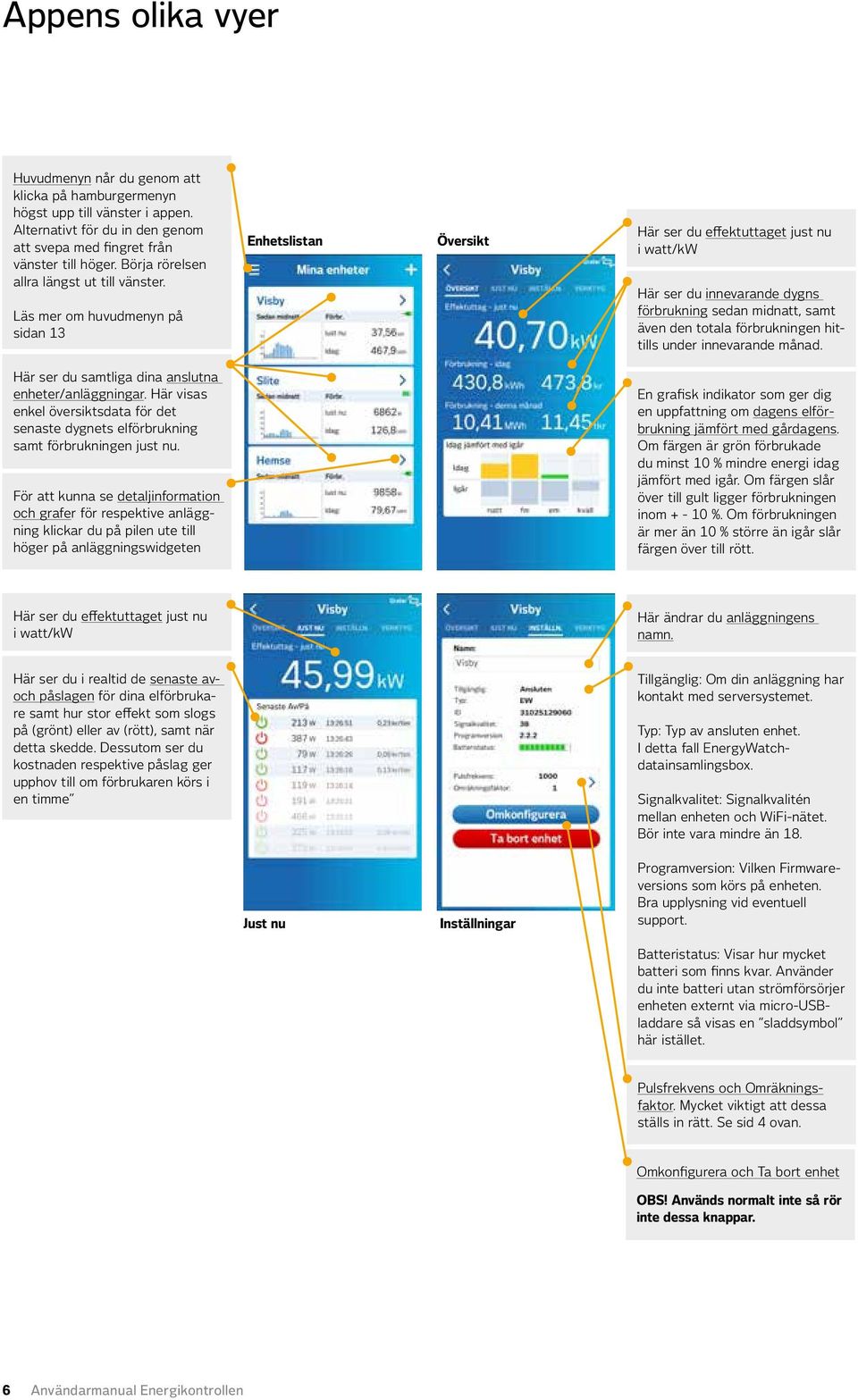

6 Appens olika vyer Huvudmenyn når du genom att klicka på hamburgermenyn högst upp till vänster i appen. Alternativt för du in den genom att svepa med fingret från vänster till höger. Börja rörelsen allra längst ut till vänster. Läs mer om huvudmenyn på sidan 13 Enhetslistan Översikt Här ser du effektuttaget just nu i watt/kw Här ser du innevarande dygns förbrukning sedan midnatt, samt även den totala förbrukningen hittills under innevarande månad. Här ser du samtliga dina anslutna enheter/anläggningar. Här visas enkel översiktsdata för det senaste dygnets elförbrukning samt förbrukningen just nu. För att kunna se detaljinformation och grafer för respektive anläggning klickar du på pilen ute till höger på anläggningswidgeten En grafisk indikator som ger dig en uppfattning om dagens elförbrukning jämfört med gårdagens. Om färgen är grön förbrukade du minst 10 % mindre energi idag jämfört med igår. Om färgen slår över till gult ligger förbrukningen inom %. Om förbrukningen är mer än 10 % större än igår slår färgen över till rött. Här ser du effektuttaget just nu i watt/kw Här ändrar du anläggningens namn. Här ser du i realtid de senaste avoch påslagen för dina elförbrukare samt hur stor effekt som slogs på (grönt) eller av (rött), samt när detta skedde. Dessutom ser du kostnaden respektive påslag ger upphov till om förbrukaren körs i en timme Tillgänglig: Om din anläggning har kontakt med serversystemet. Typ: Typ av ansluten enhet. I detta fall EnergyWatchdatainsamlingsbox. Signalkvalitet: Signalkvalitén mellan enheten och WiFi-nätet. Bör inte vara mindre än 18. Just nu Inställningar Programversion: Vilken Firmwareversions som körs på enheten. Bra upplysning vid eventuell support. Batteristatus: Visar hur mycket batteri som finns kvar. Använder du inte batteri utan strömförsörjer enheten externt via micro-usbladdare så visas en sladdsymbol här istället. Pulsfrekvens och Omräkningsfaktor. Mycket viktigt att dessa ställs in rätt. Se sid 4 ovan. Omkonfigurera och Ta bort enhet OBS! Används normalt inte så rör inte dessa knappar. 6 Användarmanual Energikontrollen

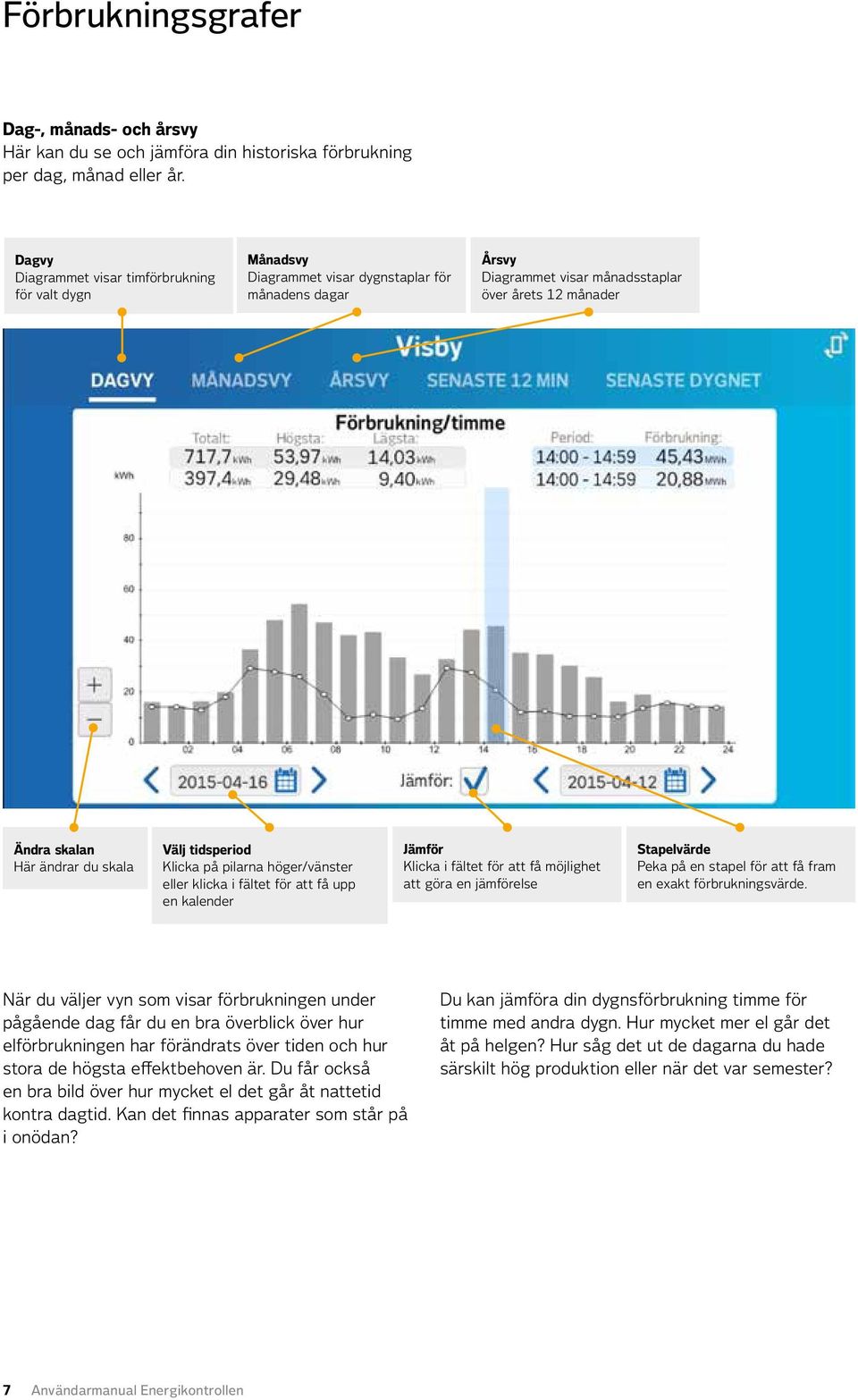

7 Förbrukningsgrafer Dag-, månads- och årsvy Här kan du se och jämföra din historiska förbrukning per dag, månad eller år. Dagvy Diagrammet visar timförbrukning för valt dygn Månadsvy Diagrammet visar dygnstaplar för månadens dagar Årsvy Diagrammet visar månadsstaplar över årets 12 månader Ändra skalan Här ändrar du skala Välj tidsperiod Klicka på på pilarna höger/vänster eller klicka i i fältet för att få få upp en en kalender Jämför Klicka i fältet för att få möjlighet att göra en jämförelse Stapelvärde Peka på en stapel för att få fram en exakt förbrukningsvärde. När du väljer vyn som visar förbrukningen under pågående dag får du en bra överblick över hur elförbrukningen har förändrats över tiden och hur stora de högsta effektbehoven är. Du får också en bra bild över hur mycket el det går åt nattetid kontra dagtid. Kan det finnas apparater som står på i onödan? Du kan jämföra din dygnsförbrukning timme för timme med andra dygn. Hur mycket mer el går det åt på helgen? Hur såg det ut de dagarna du hade särskilt hög produktion eller när det var semester? 7 Användarmanual Energikontrollen

8 Realtidsgraf, 12-minuter Denna graf visar i realtid vad som händer just nu och vad som hänt under de senaste 12-minuterna. Påslag, avslag och förbrukningsnivåer. Ger en omedlbar och tydlig återkoppling på de senaste händelserna i din anläggning. Ändra skalan Här ändrar du skala Effektuttag just nu Här ser du effektuttaget just nu i watt/kw Vad händer just nu? Här ser man omedelbart om något händer. Just nu, ca 12.31, har vi ett kraftigt påslag. Realtidsgraf, Senaste dygnet Denna graf visar i realtid vad som händer just nu och vad som hänt under det senaste dygnet. Ger en tydlig bild av hur din anläggnings förbrukning rör sig under dygnet. Ändra skalan Här ändrar du skala Effektuttag just nu Här ser du effektuttaget just nu i watt/kw 8 Användarmanual Energikontrollen

9 Analys På analyssidan kan du se elförbrukare i din anläggning som har identifierats av Energikontrollen. De tre grupperna är: Stora förbrukare Små förbrukare Oidentifierad el Välj tidsperiod Klicka på pilarna höger/ vänster eller klicka i fältet för att få upp en kalender Hantera förbrukare Här kan du: - Ändra namn på förbrukare - Skapa och radera grupper - Flytta förbrukare mellan grupper Välj Visningsläge Det finns två lägen: - Graf och Lista - Bara lista Öppna och stäng grupper - Klicka på pilarna till vänster så öppnas alternativt stängs grupperna. 9 Användarmanual Energikontrollen

10 Så här fungerar analysen Öppna/stänga grupper: Grupperna med stora och små förbrukare öppnas genom att du klickar på pilen till vänster på raden. Då visas samtliga elförbrukare som haft förbrukning under aktuell period. För varje elförbrukare ser du elförbrukning och kostnad. Vidare visas effektbehovet för aktuell elförbrukare. Om du vill stänga en grupp klickar du på pilen igen och gruppen stängs. Gruppen med oidentifierade elförbrukare kan inte öppnas eller stängas eftersom den inte har några elförbrukare att visa. Identifiering och namngivning av förbrukarna Energikontrollen ger automatiskt varje identifierad elförbrukare ett nummer som identitet. När du blivit klar över vilken fysisk elförbrukare det är som Energikontrollen identifierat kan du ändra namn på den genom att bocka för förbrukaren ute till höger och därefter välja Ändra namn i rullgardinsmenyn Hantera förbrukare. Grafiskt se när förbrukare eller grupp av förbrukare varit igång: När du vill se mer information om en utvald elförbrukare eller grupp klickar du direkt på raden för den förbrukaren eller gruppen. I diagrammen ovanför grupperna visas då den utvalda förbrukaren eller gruppen jämfört med totalförbrukningen. Du kan scrolla upp och ner bland identifierade elförbrukare i en grupp. Skapa egna grupper: Du kan även skapa egna undergrupper till de ovanstående huvudgrupperna genom att markera den grupp som du vill skapa undergrupp till och sedan välja Skapa ny undergrupp i rullgardinsmenyn Hantera förbrukare. Därefter kan du fritt flytta förbrukare mellan de olika grupperna. Givetvis kan du, om du så önskar, även ta bort dina egendefinierade grupper genom att markera den grupp du vill ta bort och sedan använda samma rullgardinsmeny. Observera att under det första dygnet som elförbrukaren existerar kan du inte ändra namn eller på något annat sätt hantera den. Du ser detta tydligast genom att kryssboxen är utgråad och därför inte kan markeras. Hur använder jag analyssidan? Hur använder jag analyssidan? När du har identifierat dina elförbrukare (se senare avsnitt) kan du få svar på frågor som: Hur ofta går min värmepump? Hur ofta går spetsvärmen till min värmepump, vedpanna eller pelletspanna in? När går varmvattenberedaren och hur mycket kostar uppvärmningen av varmvattnet? Hur mycket el drar mitt värmegolv och vad kostar det? Informationen kan du exempelvis använda för att se över dina inställningar på värmepumpen för att minska spetslastdrift, fundera över om värmegolvet behöver stå på dygnet runt. Effekterna av dina åtgärder kan du sedan följa upp genom Energikontrollen. Du får ett begrepp om vilka som är företagets stora elförbrukarna i huset och kan se effekter av dina effektiviseringsåtgärder. I en byggnad med enbart elvärme står uppvärmningen för cirka 60 procent av årets elbehov, varmvattnet och övrig förbrukning för 20 procent. Den förbrukning som systemet inte identifierar som enskilda förbrukare redovisas samlat på oidentifierad el. I denna ligger alla mindre apparater, lampor etc. Om du har stor del av din elförbrukning under oidentifierad el kan det tyda på att du har många små apparater som står på under långa perioder eller att du har stora saker som inte stängs av. Genom att slå av apparater när de inte behövs brukar oidentifierat minska till en relativt liten del av den totala förbrukningen. 10 Användarmanual Energikontrollen

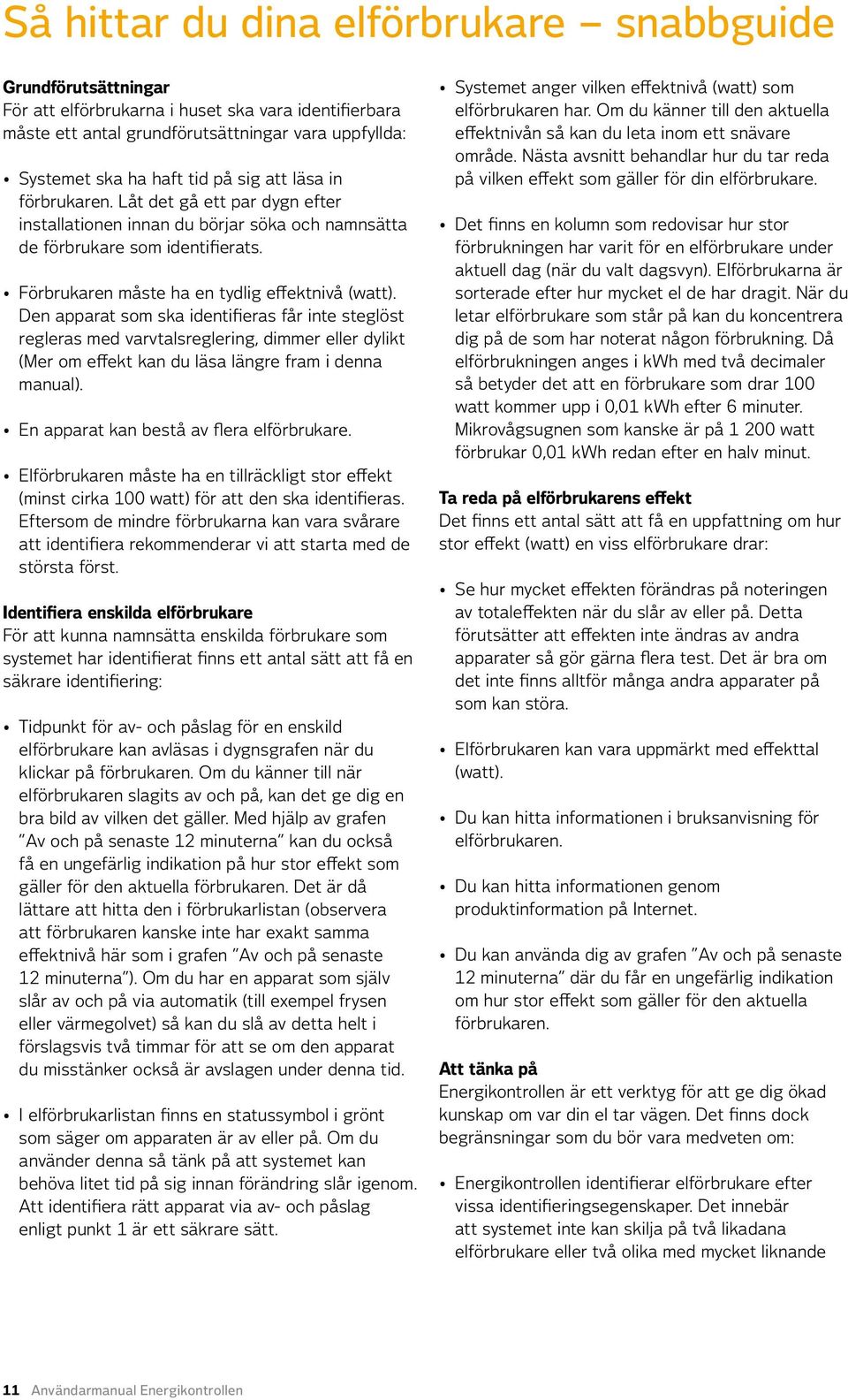

11 Så hittar du dina elförbrukare snabbguide Grundförutsättningar För att elförbrukarna i huset ska vara identifierbara måste ett antal grundförutsättningar vara uppfyllda: Systemet ska ha haft tid på sig att läsa in förbrukaren. Låt det gå ett par dygn efter installationen innan du börjar söka och namnsätta de förbrukare som identifierats. Förbrukaren måste ha en tydlig effektnivå (watt). Den apparat som ska identifieras får inte steglöst regleras med varvtalsreglering, dimmer eller dylikt (Mer om effekt kan du läsa längre fram i denna manual). En apparat kan bestå av flera elförbrukare. Elförbrukaren måste ha en tillräckligt stor effekt (minst cirka 100 watt) för att den ska identifieras. Eftersom de mindre förbrukarna kan vara svårare att identifiera rekommenderar vi att starta med de största först. Identifiera enskilda elförbrukare För att kunna namnsätta enskilda förbrukare som systemet har identifierat finns ett antal sätt att få en säkrare identifiering: Tidpunkt för av- och påslag för en enskild elförbrukare kan avläsas i dygnsgrafen när du klickar på förbrukaren. Om du känner till när elförbrukaren slagits av och på, kan det ge dig en bra bild av vilken det gäller. Med hjälp av grafen Av och på senaste 12 minuterna kan du också få en ungefärlig indikation på hur stor effekt som gäller för den aktuella förbrukaren. Det är då lättare att hitta den i förbrukarlistan (observera att förbrukaren kanske inte har exakt samma effektnivå här som i grafen Av och på senaste 12 minuterna ). Om du har en apparat som själv slår av och på via automatik (till exempel frysen eller värmegolvet) så kan du slå av detta helt i förslagsvis två timmar för att se om den apparat du misstänker också är avslagen under denna tid. I elförbrukarlistan finns en statussymbol i grönt som säger om apparaten är av eller på. Om du använder denna så tänk på att systemet kan behöva litet tid på sig innan förändring slår igenom. Att identifiera rätt apparat via av- och påslag enligt punkt 1 är ett säkrare sätt. Systemet anger vilken effektnivå (watt) som elförbrukaren har. Om du känner till den aktuella effektnivån så kan du leta inom ett snävare område. Nästa avsnitt behandlar hur du tar reda på vilken effekt som gäller för din elförbrukare. Det finns en kolumn som redovisar hur stor förbrukningen har varit för en elförbrukare under aktuell dag (när du valt dagsvyn). Elförbrukarna är sorterade efter hur mycket el de har dragit. När du letar elförbrukare som står på kan du koncentrera dig på de som har noterat någon förbrukning. Då elförbrukningen anges i kwh med två decimaler så betyder det att en förbrukare som drar 100 watt kommer upp i 0,01 kwh efter 6 minuter. Mikrovågsugnen som kanske är på watt förbrukar 0,01 kwh redan efter en halv minut. Ta reda på elförbrukarens effekt Det finns ett antal sätt att få en uppfattning om hur stor effekt (watt) en viss elförbrukare drar: Se hur mycket effekten förändras på noteringen av totaleffekten när du slår av eller på. Detta förutsätter att effekten inte ändras av andra apparater så gör gärna flera test. Det är bra om det inte finns alltför många andra apparater på som kan störa. Elförbrukaren kan vara uppmärkt med effekttal (watt). Du kan hitta informationen i bruksanvisning för elförbrukaren. Du kan hitta informationen genom produktinformation på Internet. Du kan använda dig av grafen Av och på senaste 12 minuterna där du får en ungefärlig indikation om hur stor effekt som gäller för den aktuella förbrukaren. Att tänka på Energikontrollen är ett verktyg för att ge dig ökad kunskap om var din el tar vägen. Det finns dock begränsningar som du bör vara medveten om: Energikontrollen identifierar elförbrukare efter vissa identifieringsegenskaper. Det innebär att systemet inte kan skilja på två likadana elförbrukare eller två olika med mycket liknande 11 Användarmanual Energikontrollen

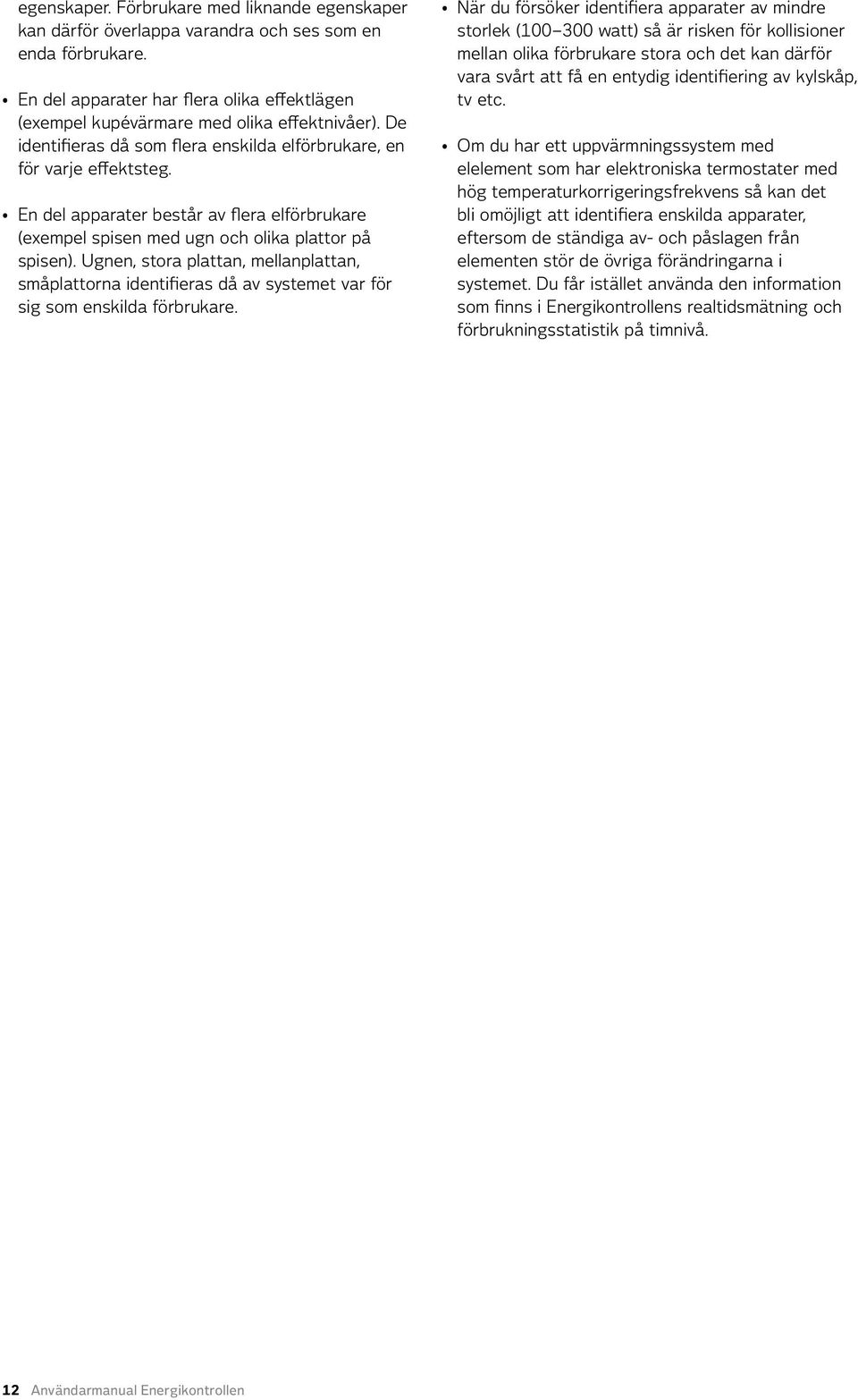

12 egenskaper. Förbrukare med liknande egenskaper kan därför överlappa varandra och ses som en enda förbrukare. En del apparater har flera olika effektlägen (exempel kupévärmare med olika effektnivåer). De identifieras då som flera enskilda elförbrukare, en för varje effektsteg. En del apparater består av flera elförbrukare (exempel spisen med ugn och olika plattor på spisen). Ugnen, stora plattan, mellanplattan, småplattorna identifieras då av systemet var för sig som enskilda förbrukare. När du försöker identifiera apparater av mindre storlek ( watt) så är risken för kollisioner mellan olika förbrukare stora och det kan därför vara svårt att få en entydig identifiering av kylskåp, tv etc. Om du har ett uppvärmningssystem med elelement som har elektroniska termostater med hög temperaturkorrigeringsfrekvens så kan det bli omöjligt att identifiera enskilda apparater, eftersom de ständiga av- och påslagen från elementen stör de övriga förändringarna i systemet. Du får istället använda den information som finns i Energikontrollens realtidsmätning och förbrukningsstatistik på timnivå. 12 Användarmanual Energikontrollen

13 Huvudmenyn Du når huvudmenyn genom att klicka på hamburgermenyn högst upp till vänster eller också svepa/dra in den från vänstra sidan av appen. Läs mer om de olika menypunkterna i avsnitten nedan. Enhetslistan Här når du dina installerade enheter Pushnotiser Här når du dina senaste mottagna pushnotiser samt dess inställningar Timpriser Gällande och historiska timpriser Inställningar Generella inställningar för appen Information Här kan du se tidigare utskickade informationsmeddelanden Hjälp Här hittar du hjälp och support Pushnotiser Här hittar du de tidigare utskickade pushnotiserna samt de olika inställningarna för hur du vill ta emot pushnotiser. Meddelande Lista med tidigare utskickade pushnotiser Inställningar för Pushnotiser Vilka pushnotiser vill du ta emot? Bocka i enligt dina personliga önskemål! 13 Användarmanual Energikontrollen

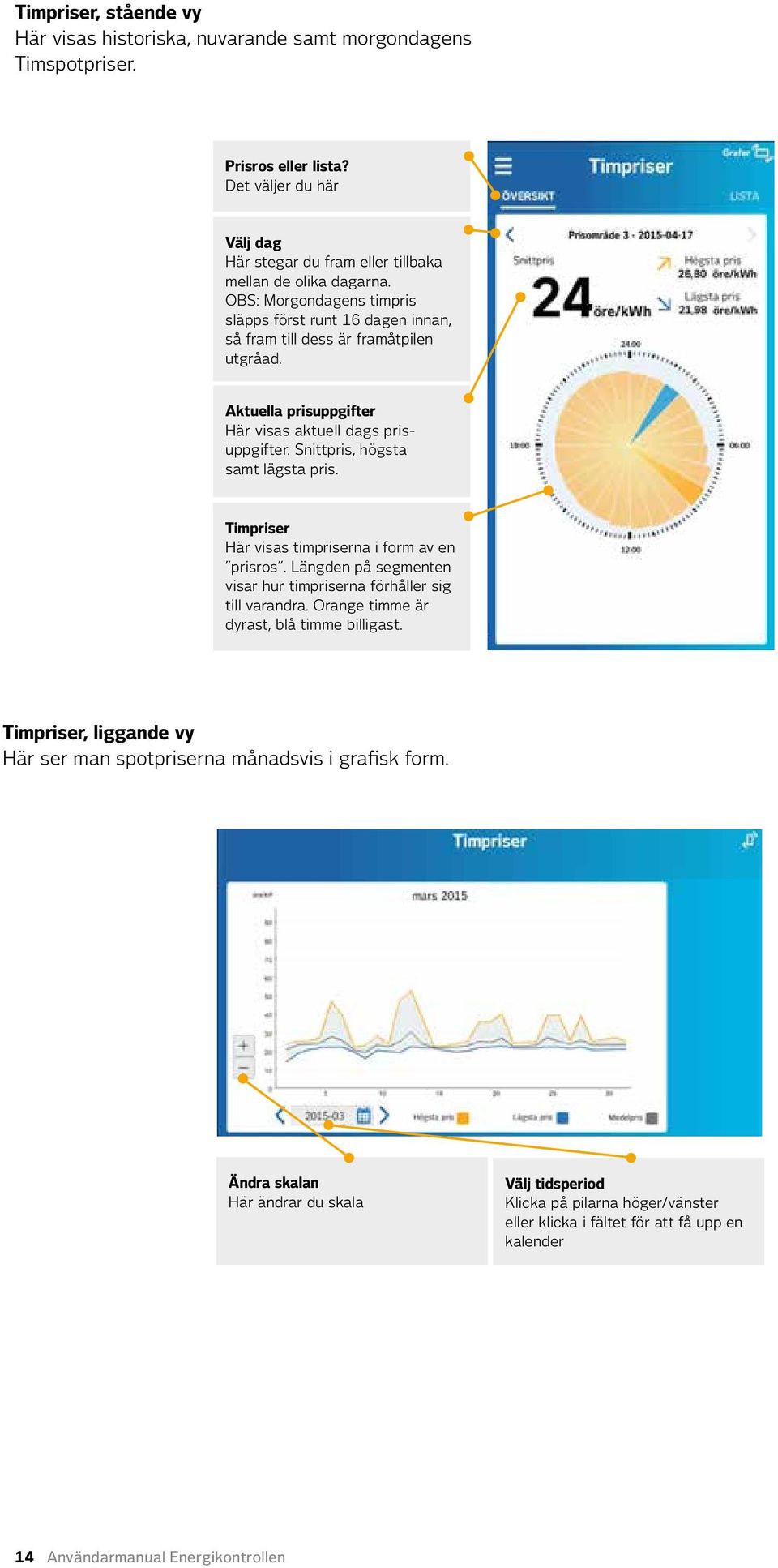

14 Timpriser, stående vy Här visas historiska, nuvarande samt morgondagens Timspotpriser. Prisros eller lista? Det väljer du här Välj dag Här stegar du fram eller tillbaka mellan de olika dagarna. OBS: Morgondagens timpris släpps först runt 16 dagen innan, så fram till dess är framåtpilen utgråad. Aktuella prisuppgifter Här visas aktuell dags prisuppgifter. Snittpris, högsta samt lägsta pris. Timpriser Här visas timpriserna i form av en prisros. Längden på segmenten visar hur timpriserna förhåller sig till varandra. Orange timme är dyrast, blå timme billigast. Timpriser, liggande vy Här ser man spotpriserna månadsvis i grafisk form. Ändra skalan Här ändrar du skala Välj tidsperiod Klicka på pilarna höger/vänster eller klicka i fältet för att få upp en kalender 14 Användarmanual Energikontrollen

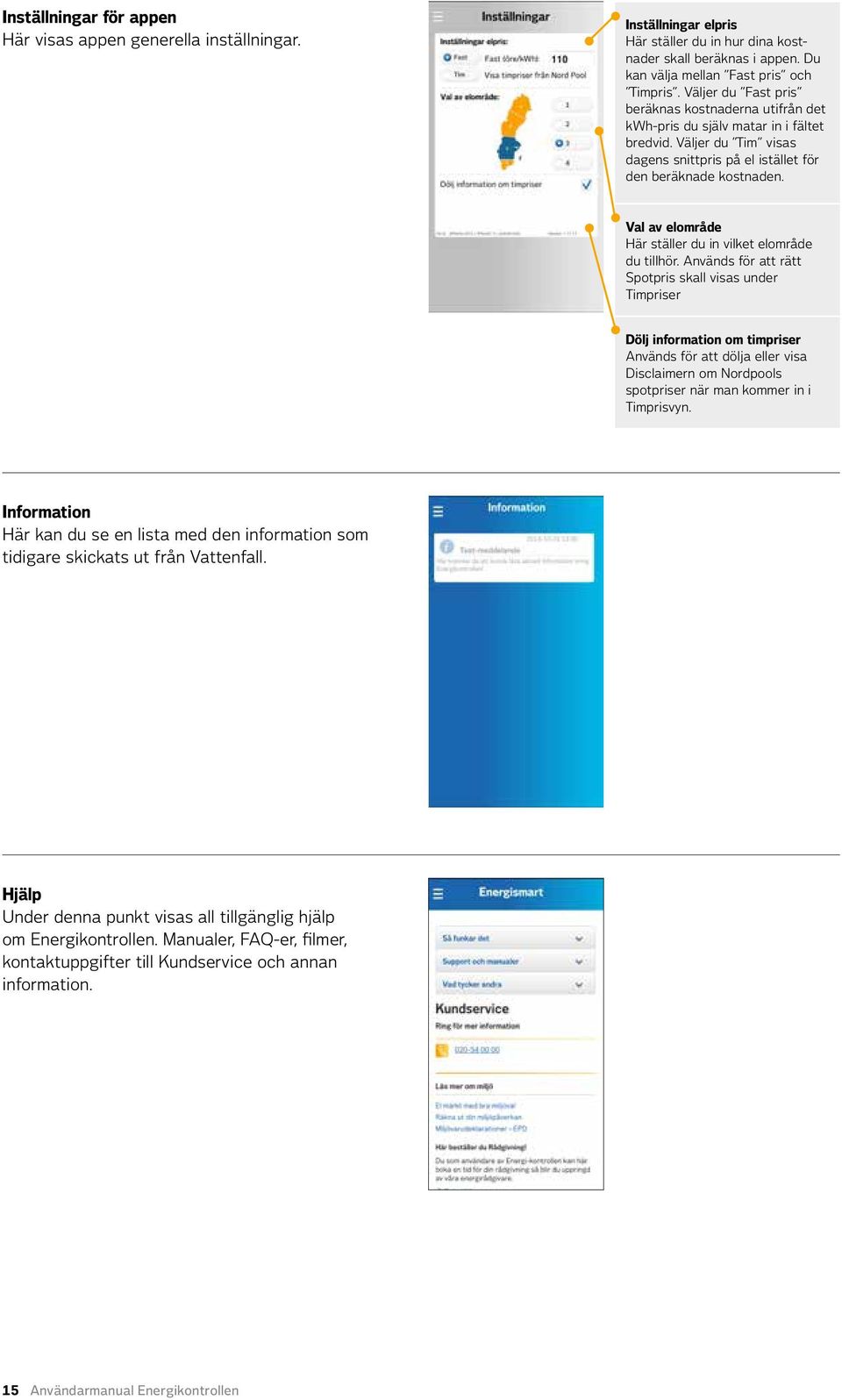

15 Inställningar för appen Här visas appen generella inställningar. Inställningar elpris Här ställer du in hur dina kostnader skall beräknas i appen. Du kan välja mellan Fast pris och Timpris. Väljer du Fast pris beräknas kostnaderna utifrån det kwh-pris du själv matar in i fältet bredvid. Väljer du Tim visas dagens snittpris på el istället för den beräknade kostnaden. Val av elområde Här ställer du in vilket elområde du tillhör. Används för att rätt Spotpris skall visas under Timpriser Dölj information om timpriser Används för att dölja eller visa Disclaimern om Nordpools spotpriser när man kommer in i Timprisvyn. Information Här kan du se en lista med den information som tidigare skickats ut från Vattenfall. Hjälp Under denna punkt visas all tillgänglig hjälp om Energikontrollen. Manualer, FAQ-er, filmer, kontaktuppgifter till Kundservice och annan information. 15 Användarmanual Energikontrollen

16 Vid tekniska problem Frågor och svar gällande teknisk funktion samt felsökningsguide hittar du på Energikontrollens startsida och på vattenfall.se/energikontrollen. Där hittar du även numret till Kundservice. 16 Användarmanual Energikontrollen

17 Vattenfall AB Försäljning Stockholm Kundservice , april
