1 Elverktyg2012

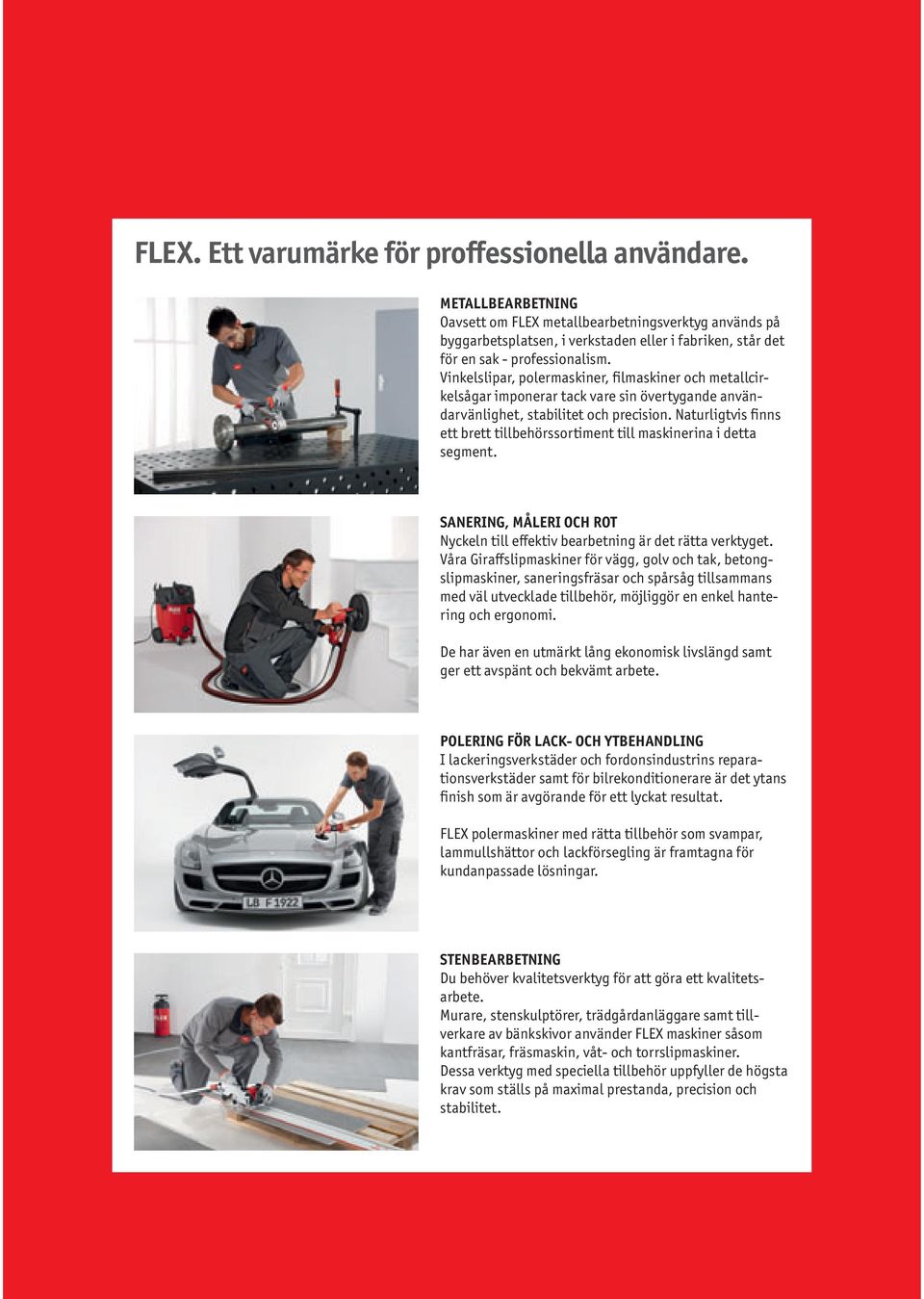

2 FLEX.Ettvarumärkeförproffessionellaanvändare. METALLBEARBETNING Oavsett om FLEX metallbearbetningsverktyg används på byggarbetsplatsen, i verkstaden eller i fabriken, står det för en sak - professionalism. Vinkelslipar, polermaskiner, filmaskiner och metallcirkelsågar imponerar tack vare sin övertygande användarvänlighet, stabilitet och precision. Naturligtvis finns ett brett tillbehörssortiment till maskinerina i detta segment. SANERING,MÅLERIOCHROT Nyckeln till effektiv bearbetning är det rätta verktyget. Våra Giraffslipmaskiner för vägg, golv och tak, betongslipmaskiner, saneringsfräsar och spårsåg tillsammans med väl utvecklade tillbehör, möjliggör en enkel hantering och ergonomi. De har även en utmärkt lång ekonomisk livslängd samt ger ett avspänt och bekvämt arbete. POLERINGFÖRLACK-OCHYTBEHANDLING I lackeringsverkstäder och fordonsindustrins reparationsverkstäder samt för bilrekonditionerare är det ytans finish som är avgörande för ett lyckat resultat. FLEX polermaskiner med rätta tillbehör som svampar, lammullshättor och lackförsegling är framtagna för kundanpassade lösningar. STENBEARBETNING Du behöver kvalitetsverktyg för att göra ett kvalitetsarbete. Murare, stenskulptörer, trädgårdanläggare samt tillverkare av bänkskivor använder FLEX maskiner såsom kantfräsar, fräsmaskin, våt- och torrslipmaskiner. Dessa verktyg med speciella tillbehör uppfyller de högsta krav som ställs på maximal prestanda, precision och stabilitet.

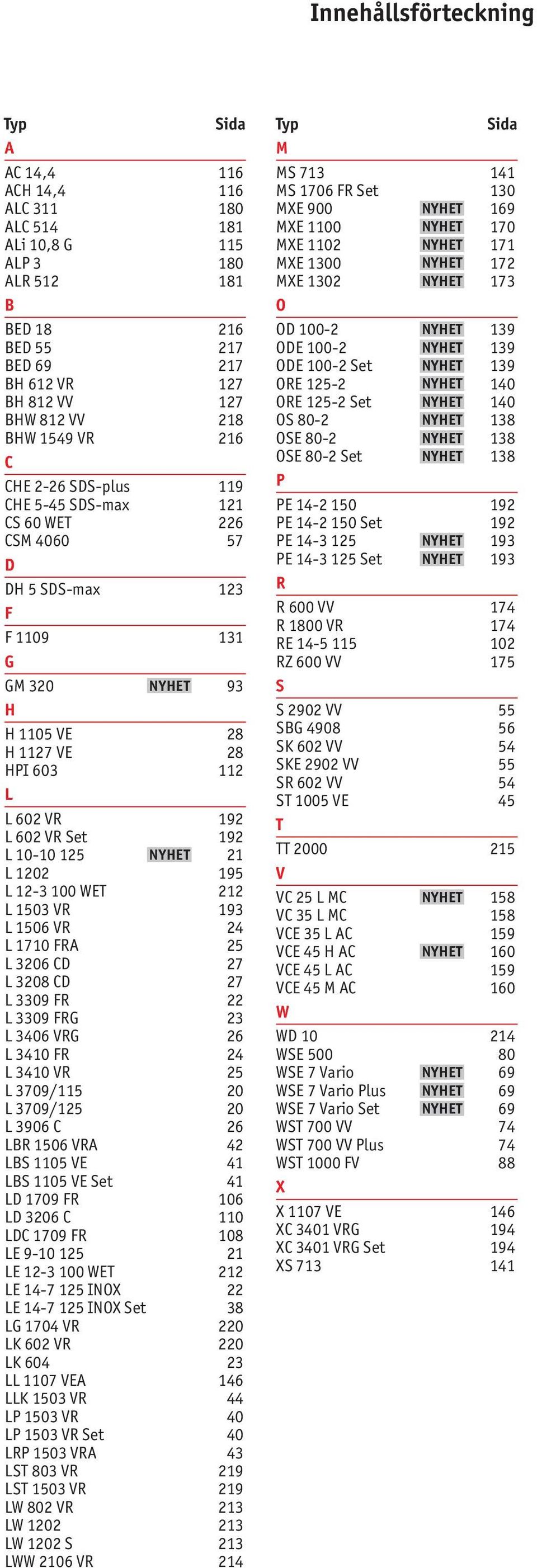

3 Innehållsförteckning Typ A AC 14,4 Sida 116 Typ M MS 713 Sida 141 ACH 14,4 116 MS 1706 FR Set 130 ALC MXE 900 NYHET 169 ALC MXE 1100 NYHET 170 ALi 10,8 G 115 MXE 1102 NYHET 171 ALP MXE 1300 NYHET 172 ALR MXE 1302 NYHET 173 B BED O OD NYHET 139 BED ODE NYHET 139 BED ODE Set NYHET 139 BH 612 VR 127 ORE NYHET 140 BH 812 VV 127 ORE Set NYHET 140 BHW 812 VV 218 OS 80-2 NYHET 138 BHW 1549 VR 216 OSE 80-2 NYHET 138 C CHE 2-26 SDS-plus 119 OSE 80-2 Set P NYHET 138 CHE 5-45 SDS-max 121 PE CS 60 WET 226 PE Set 192 CSM PE NYHET 193 D DH 5 SDS-max 123 PE Set R NYHET 193 F R 600 VV 174 R 1800 VR 174 F RE G RZ 600 VV 175 GM 320 NYHET 93 S H S 2902 VV 55 H 1105 VE 28 SBG H 1127 VE 28 SK 602 VV 54 HPI SKE 2902 VV 55 SR 602 VV 54 L ST 1005 VE 45 L 602 VR 192 T L 602 VR Set 192 L NYHET 21 TT V L L WET 212 L 1503 VR 193 L 1506 VR 24 L 1710 FRA 25 L 3206 CD 27 L 3208 CD 27 L 3309 FR 22 L 3309 FRG 23 L 3406 VRG 26 L 3410 FR 24 L 3410 VR 25 L 3709/ L 3709/ L 3906 C 26 LBR 1506 VRA 42 LBS 1105 VE 41 LBS 1105 VE Set 41 LD 1709 FR 106 LD 3206 C 110 LDC 1709 FR 108 LE LE WET 212 LE INOX 22 LE INOX Set 38 LG 1704 VR 220 LK 602 VR 220 LK LL 1107 VEA 146 LLK 1503 VR 44 LP 1503 VR 40 LP 1503 VR Set 40 LRP 1503 VRA 43 LST 803 VR 219 LST 1503 VR 219 LW 802 VR 213 LW LW 1202 S 213 LWW 2106 VR 214 VC 25 L MC NYHET 158 VC 35 L MC 158 VCE 35 L AC 159 VCE 45 H AC NYHET 160 VCE 45 L AC 159 VCE 45 M AC 160 W WD WSE WSE 7 Vario NYHET 69 WSE 7 Vario Plus NYHET 69 WSE 7 Vario Set NYHET 69 WST 700 VV 74 WST 700 VV Plus 74 WST 1000 FV 88 X X 1107 VE 146 XC 3401 VRG 194 XC 3401 VRG Set 194 XS

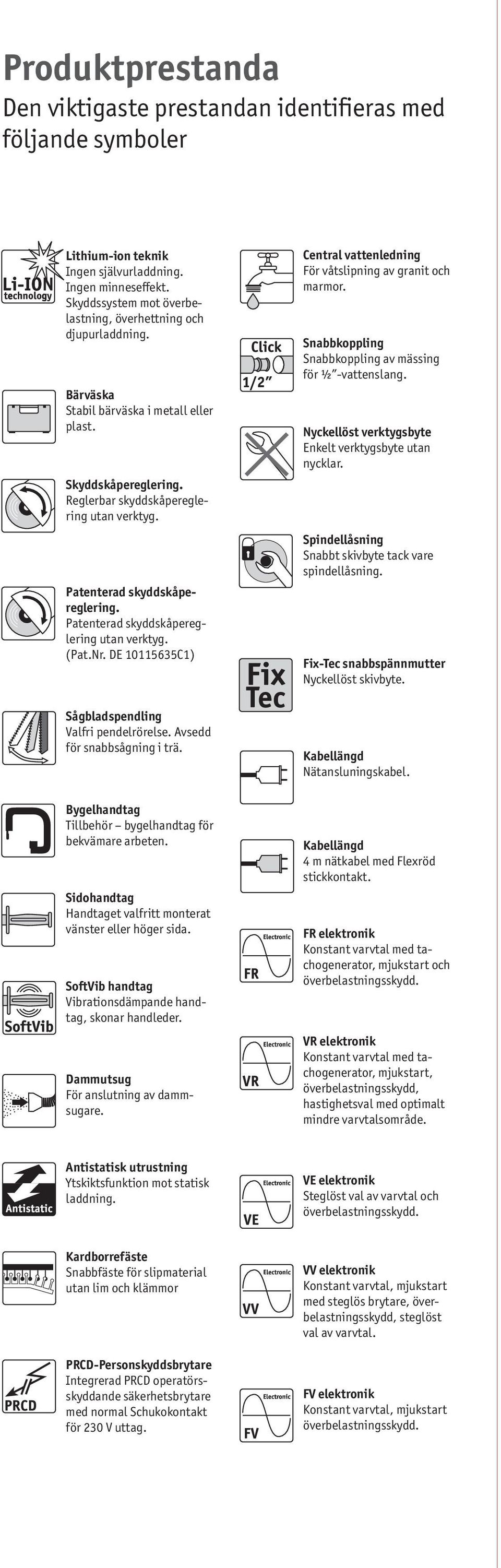

4 Produktprestanda Den viktigaste prestandan identifieras med följande symboler Lithium-ionteknik Ingen självurladdning. Ingen minneseffekt. Skyddssystem mot överbelastning, överhettning och djupurladdning. Bärväska Stabil bärväska i metall eller plast. Skyddskåpereglering. Reglerbar skyddskåpereglering utan verktyg. Patenteradskyddskåpereglering. Patenterad skyddskåpereglering utan verktyg. (Pat.Nr. DE C1) Sågbladspendling Valfri pendelrörelse. Avsedd för snabbsågning i trä. Centralvattenledning För våtslipning av granit och marmor. Snabbkoppling Snabbkoppling av mässing för ½ -vattenslang. Nyckellöstverktygsbyte Enkelt verktygsbyte utan nycklar. Spindellåsning Snabbt skivbyte tack vare spindellåsning. Fix-Tecsnabbspännmutter Nyckellöst skivbyte. Kabellängd Nätansluningskabel. Bygelhandtag Tillbehör bygelhandtag för bekvämare arbeten. Sidohandtag Handtaget valfritt monterat vänster eller höger sida. SoftVibhandtag Vibrationsdämpande handtag, skonar handleder. Dammutsug För anslutning av dammsugare. Kabellängd 4 m nätkabel med Flexröd stickkontakt. FRelektronik Konstant varvtal med tachogenerator, mjukstart och överbelastningsskydd. VRelektronik Konstant varvtal med tachogenerator, mjukstart, överbelastningsskydd, hastighetsval med optimalt mindre varvtalsområde. Antistatiskutrustning Ytskiktsfunktion mot statisk laddning. VEelektronik Steglöst val av varvtal och överbelastningsskydd. Kardborrefäste Snabbfäste för slipmaterial utan lim och klämmor PRCD-Personskyddsbrytare Integrerad PRCD operatörsskyddande säkerhetsbrytare med normal Schukokontakt för 230 V uttag. VVelektronik Konstant varvtal, mjukstart med steglös brytare, överbelastningsskydd, steglöst val av varvtal. FVelektronik Konstant varvtal, mjukstart överbelastningsskydd.

5 Kära FLEXkund! FLEX högkvalitativa elhandverktyg har producerats för industri och hantverkare sedan FLEX uppfann och tillverkade den första vinkelslipmaskinen med vinkelväxel. Sedan dess har termen flexa ofta använts vid vinkelslipning. Under dessa 90 år har många innovationer och utvecklingar av befintliga maskiner gjorts. FLEX har kunnat förse dig med maskiner och tillbehör som förhoppningsvis gjort det möjligt för dig att utföra arbetet bättre och snabbare. FLEX har imponerat och imponerar fortfarande marknaden med många problemlösningar: FLEX Giraffen har revolutionerat slipningen av väggar och tak. Med FLEX vinkelslipar och andra metallmaskiner kan du bearbeta metall i alla avseenden. Vi har även ett komplett sortiment för bearbetning av sten såsom kapning, slipning och polering av natursten. FLEX visar hur det optimalt utformade elektriska verktyget kan användas för att polera lackade ytor excellent och ekonomiskt. Den kunskap som ackumulerats under 90 år kommer också ligga till grund för framtidens utveckling vilket kommer att hjälpa dig som FLEX kund att utföra mästerverk i hantverk både rationellt och med minimal arbetsbelastning. I 2012 års katalog har vi strukturerat katalogen enligt våra nischområden METALLBEARBETNING SANERING, MÅLERI & ROT POLERING/LACKYTBEARBETNING STENBEARBETNING Tonvikten har lagts på de olika tillämpningarna av verktygen. Här påvisar vi inte bara den ökade specialiseringen, utan även de snabbt växande arbetsuppgifterna för de enskilda yrkesgrupperna. Dessutom är vi glada att kunna presentera en hel rad nya produkter som vi utvecklat genom en intensiv dialog med specialister och hantverkare. Till exempel polermaskinen POLISHFLEX (sid 188), slipmaskinen Handy-Giraffen (sid 66) samt Giraff Mobilvagn som hjälp vid slipning av stora ytor (sid 90). FLEX har byggt nya teori- och praktiksalar i Steinheim, Tyskland där vi utbildar våra kunder. Där visar vi på de speciella egenskaperna och fördelarna med våra produkter och dess tillämpningar. Ytterligare information om våra utbildningar får du från FLEX Scandinavia AB. Vi önskar dig stor framgång i ditt yrke och hoppas du kommer att få nytta av vår nya FLEX huvudkatalog 2012 i valet av rätt FLEX produkt. Dr. Josef Kring Verkställande direktör Hans-Richard Axtmann Verkställande direktör 1

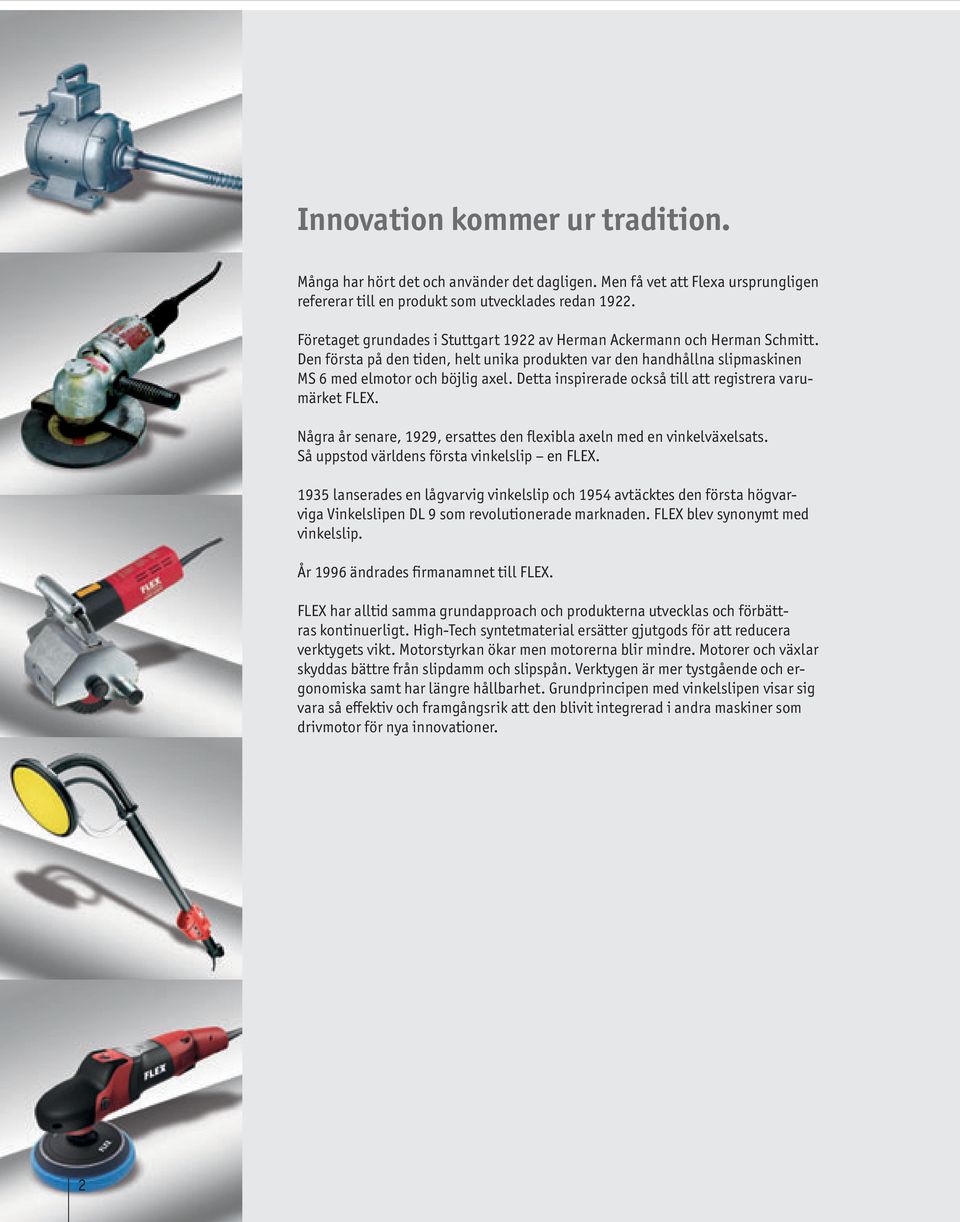

6 Innovation kommer ur tradition. Många har hört det och använder det dagligen. Men få vet att Flexa ursprungligen refererar till en produkt som utvecklades redan Företaget grundades i Stuttgart 1922 av Herman Ackermann och Herman Schmitt. Den första på den tiden, helt unika produkten var den handhållna slipmaskinen MS 6 med elmotor och böjlig axel. Detta inspirerade också till att registrera varumärket FLEX. Några år senare, 1929, ersattes den flexibla axeln med en vinkelväxelsats. Så uppstod världens första vinkelslip en FLEX lanserades en lågvarvig vinkelslip och 1954 avtäcktes den första högvarviga Vinkelslipen DL 9 som revolutionerade marknaden. FLEX blev synonymt med vinkelslip. År 1996 ändrades firmanamnet till FLEX. FLEX har alltid samma grundapproach och produkterna utvecklas och förbättras kontinuerligt. High-Tech syntetmaterial ersätter gjutgods för att reducera verktygets vikt. Motorstyrkan ökar men motorerna blir mindre. Motorer och växlar skyddas bättre från slipdamm och slipspån. Verktygen är mer tystgående och ergonomiska samt har längre hållbarhet. Grundprincipen med vinkelslipen visar sig vara så effektiv och framgångsrik att den blivit integrerad i andra maskiner som drivmotor för nya innovationer. 2

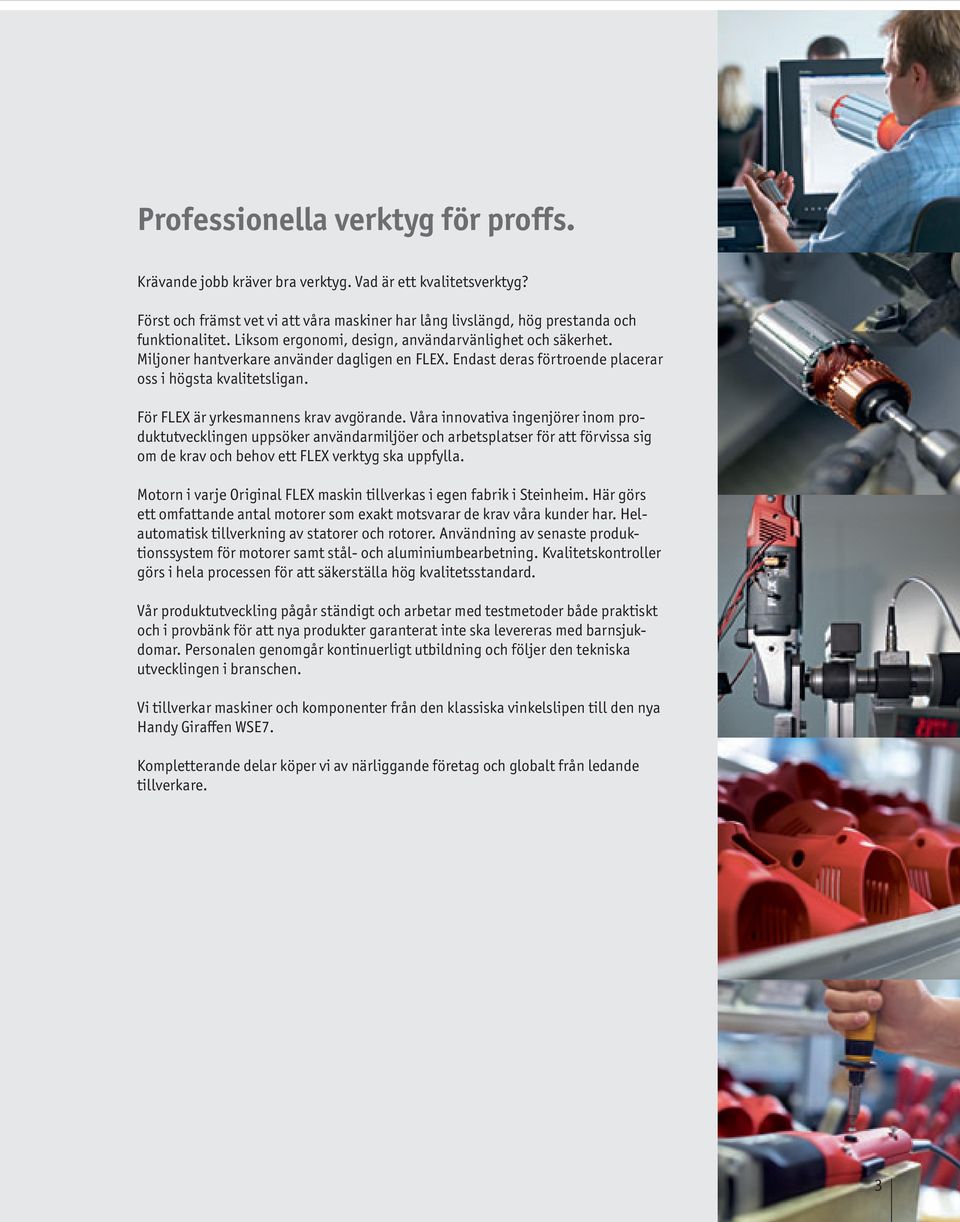

7 Professionella verktyg för proffs. Krävande jobb kräver bra verktyg. Vad är ett kvalitetsverktyg? Först och främst vet vi att våra maskiner har lång livslängd, hög prestanda och funktionalitet. Liksom ergonomi, design, användarvänlighet och säkerhet. Miljoner hantverkare använder dagligen en FLEX. Endast deras förtroende placerar oss i högsta kvalitetsligan. För FLEX är yrkesmannens krav avgörande. Våra innovativa ingenjörer inom produktutvecklingen uppsöker användarmiljöer och arbetsplatser för att förvissa sig om de krav och behov ett FLEX verktyg ska uppfylla. Motorn i varje Original FLEX maskin tillverkas i egen fabrik i Steinheim. Här görs ett omfattande antal motorer som exakt motsvarar de krav våra kunder har. Helautomatisk tillverkning av statorer och rotorer. Användning av senaste produktionssystem för motorer samt stål- och aluminiumbearbetning. Kvalitetskontroller görs i hela processen för att säkerställa hög kvalitetsstandard. Vår produktutveckling pågår ständigt och arbetar med testmetoder både praktiskt och i provbänk för att nya produkter garanterat inte ska levereras med barnsjukdomar. Personalen genomgår kontinuerligt utbildning och följer den tekniska utvecklingen i branschen. Vi tillverkar maskiner och komponenter från den klassiska vinkelslipen till den nya Handy Giraffen WSE7. Kompletterande delar köper vi av närliggande företag och globalt från ledande tillverkare. 3

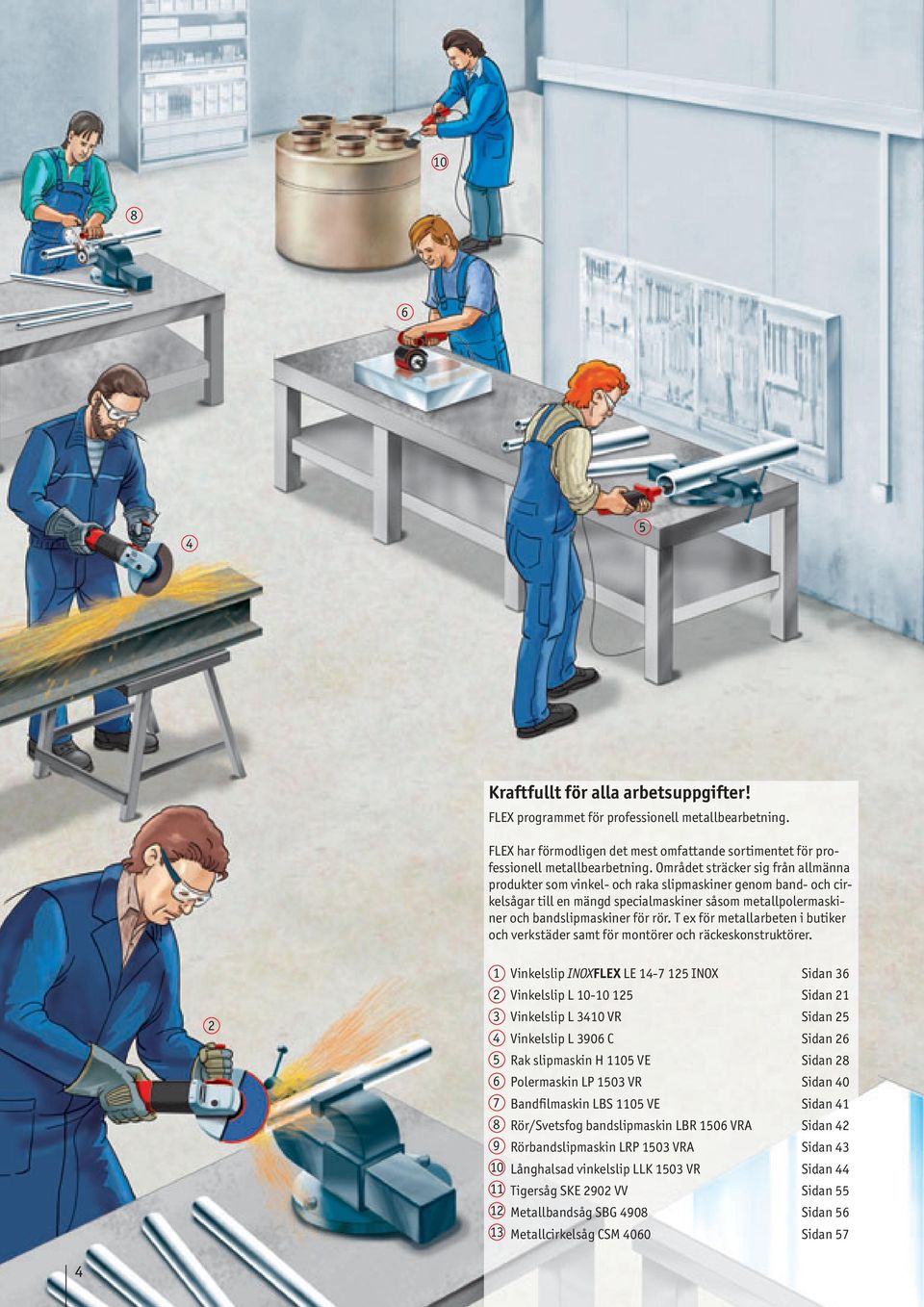

8 Kraftfullt för alla arbetsuppgifter! FLEX programmet för professionell metallbearbetning. FLEX har förmodligen det mest omfattande sortimentet för professionell metallbearbetning. Området sträcker sig från allmänna produkter som vinkel- och raka slipmaskiner genom band- och cirkelsågar till en mängd specialmaskiner såsom metallpolermaskiner och bandslipmaskiner för rör. T ex för metallarbeten i butiker och verkstäder samt för montörer och räckeskonstruktörer Vinkelslip INOXFLEX LE INOX Vinkelslip L Vinkelslip L 3410 VR Vinkelslip L 3906 C Rak slipmaskin H 1105 VE Polermaskin LP 1503 VR Bandfilmaskin LBS 1105 VE Rör/Svetsfog bandslipmaskin LBR 1506 VRA Rörbandslipmaskin LRP 1503 VRA Långhalsad vinkelslip LLK 1503 VR Tigersåg SKE 2902 VV Metallbandsåg SBG 4908 Metallcirkelsåg CSM 4060 Sidan 36 Sidan 21 Sidan 25 Sidan 26 Sidan 28 Sidan 40 Sidan 41 Sidan 42 Sidan 43 Sidan 44 Sidan 55 Sidan 56 Sidan 57 4

9

10

11 Nybyggnationer och renoveringsarbeten. FLEX programmet för all professionell slipning, renoveringoch moderniseringsarbete. 9 Oavsett om du ska mejsla bort gammal betong, slipa golv eller tak, blanda kakelfix, borra hål så kan du lita på att våra maskiner är både kraftfulla och tillförlitliga. Med rätt tillbehör går ditt arbete lättare och fortare vilket gör att du också tjänar tid. Som bekant är tid också pengar! Varje FLEX maskin är en mästare på sitt speciella område. Allt från vägg- och takslipmaskiner till blandarmaskiner och industri- och säkerhetsdammsugare Vario-Giraffen WST 700 VV Plus 2 Giraff Mobilvagn GM Classic-Giraff WSE Handy-Giraff WSE 7 Vario 5 RETECFLEX RE Saneringsslipmaskin LD 3206 C 7 Borrhammare CHE 2-26 SDS-plus 8 Blandarmaskin MXE Vinkelslip LE Blandarmaskin MXE Mejselhammare DH 5 SDS-max 12 Industri/säkerhetsdammsugare VCE 35 L AC 13 Industri/säkerhetsdammsugare VCE 45 M AC 14 Spårsåg MS 1706 FR 15 Betong-Giraffen WST 1000 FV Sidan 74 Sidan 93 Sidan 80 Sidan 69 Sidan 102 Sidan 110 Sidan 119 Sidan 169 Sidan 21 Sidan 173 Sidan 123 Sidan 159 Sidan 160 Sidan 130 Sidan

12 2 8

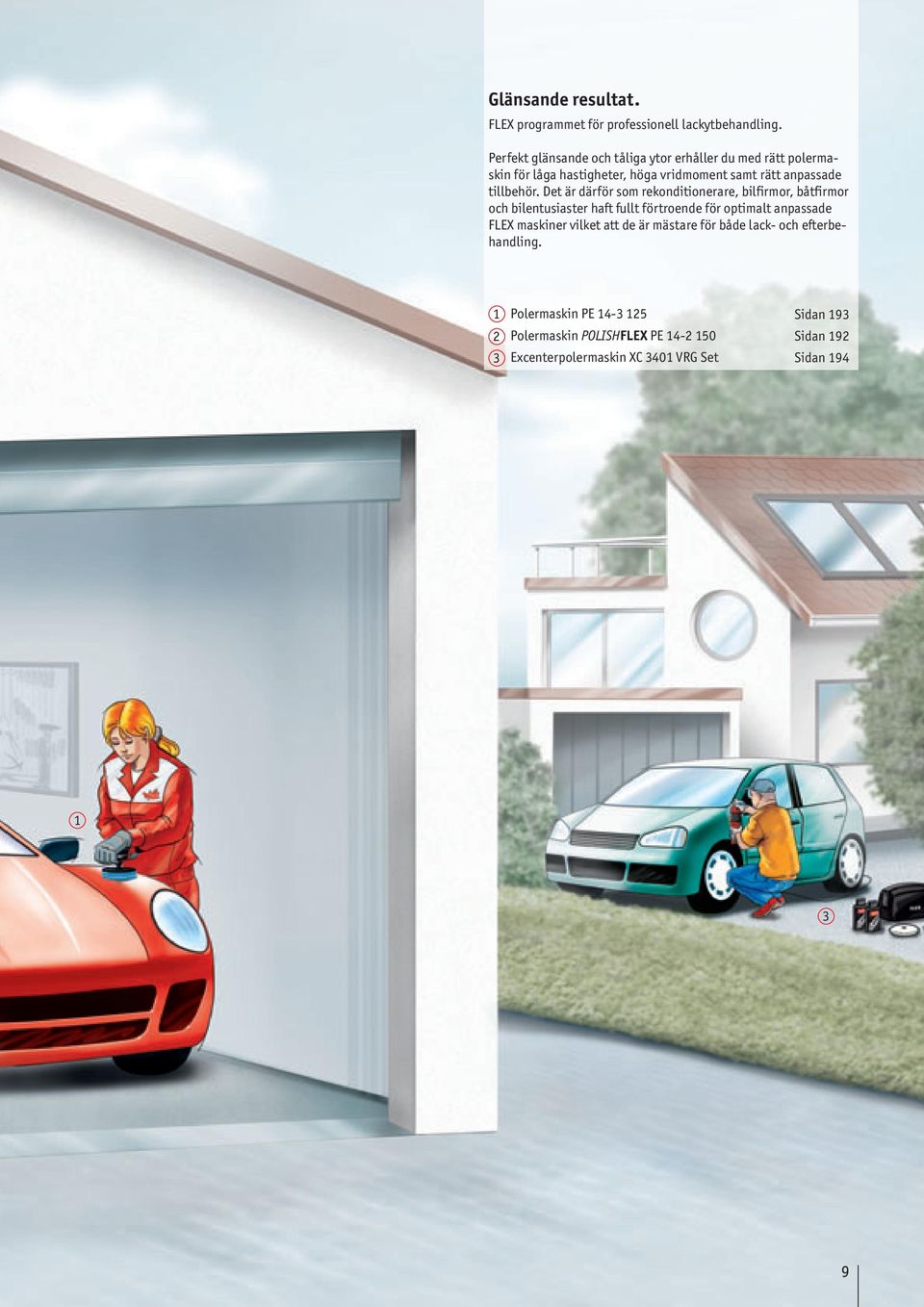

13 Glänsande resultat. FLEX programmet för professionell lackytbehandling. Perfekt glänsande och tåliga ytor erhåller du med rätt polermaskin för låga hastigheter, höga vridmoment samt rätt anpassade tillbehör. Det är därför som rekonditionerare, bilfirmor, båtfirmor och bilentusiaster haft fullt förtroende för optimalt anpassade FLEX maskiner vilket att de är mästare för både lack- och efterbehandling Polermaskin PE Polermaskin POLISHFLEX PE Excenterpolermaskin XC 3401 VRG Set Sidan 193 Sidan 192 Sidan

14

15 Mästare i alla klasser. FLEX programmet för professionell stenbearbetening. Natursten har sina egna lagar, särdrag och känslighet, vilket är välbekant för stenhuggare, stenskulptörer samt trädgårdsplanerare. Därför slipar de gärna natur- och konststen med FLEX maskiner och tillbehör. Från våt- och torrslipmaskiner till fräsmaskiner alla lika kraftfulla, driftsäkra, lättmanövrerade och ergonomiska att arbeta med Våtslipmaskin LE WET Vinkelslip L 1710 FRA Stencirkelsåg CS 60 WET med styrskena Fräsmaskin LST 1503 VR Våtborrmaskin BHW 1549 VR Våtslipmaskin LW 1202 S Blandarmaskin MXE 1102 Vattentryckbehållare WD 10 Industri- och säkerhetsdammsugare VCE 45 M AC Sidan 212 Sidan 25 Sidan 226 Sidan 219 Sidan 216 Sidan 213 Sidan 171 Sidan 214 Sidan

16 12

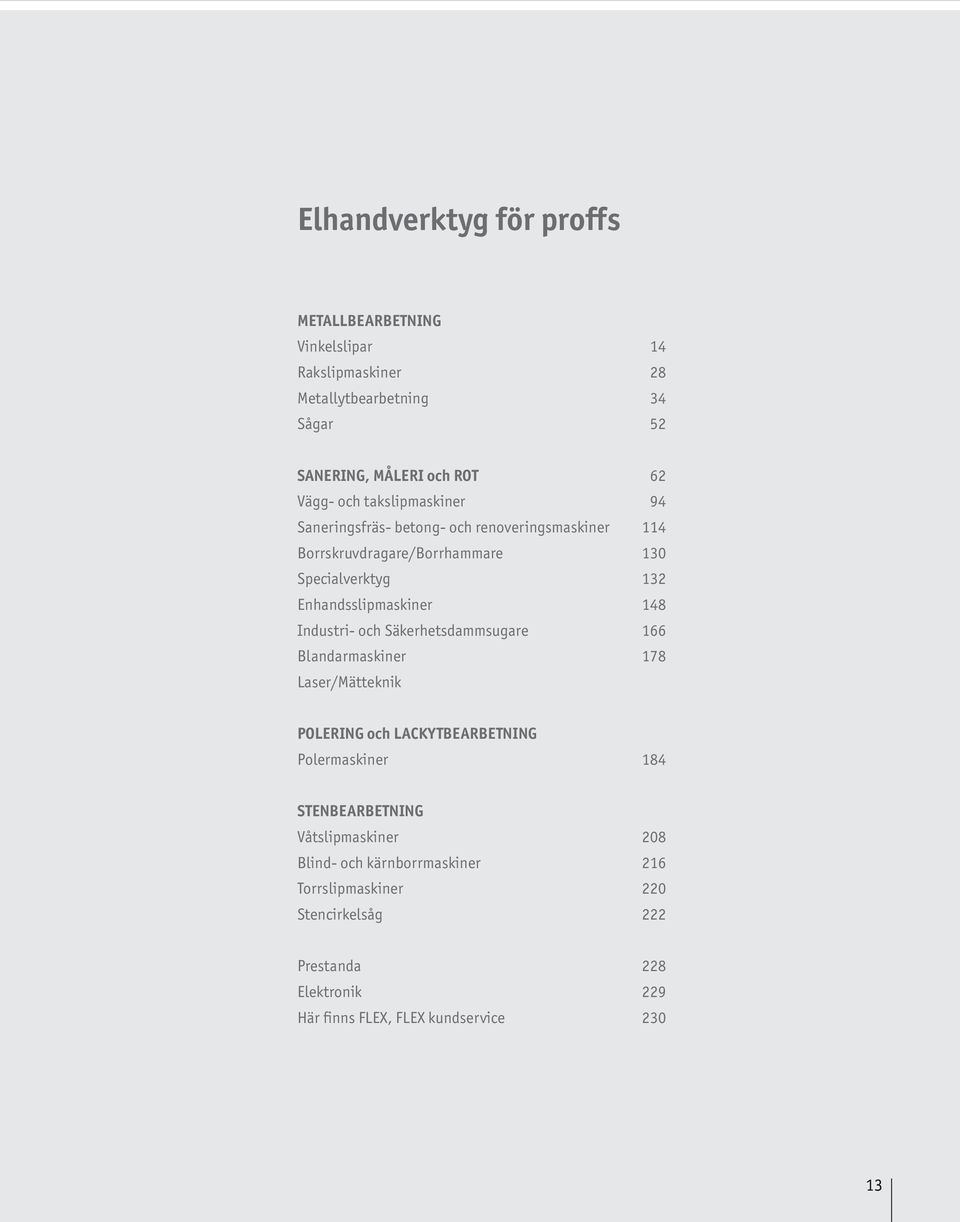

17 Elhandverktyg för proffs METALLBEARBETNING Vinkelslipar Rakslipmaskiner Metallytbearbetning Sågar SANERING, MÅLERI och ROT Vägg- och takslipmaskiner Saneringsfräs- betong- och renoveringsmaskiner Borrskruvdragare/Borrhammare Specialverktyg Enhandsslipmaskiner Industri- och Säkerhetsdammsugare Blandarmaskiner Laser/Mätteknik POLERING och LACKYTBEARBETNING Polermaskiner 184 STENBEARBETNING Våtslipmaskiner Blind- och kärnborrmaskiner Torrslipmaskiner Stencirkelsåg Prestanda Elektronik Här finns FLEX, FLEX kundservice

18 14

19 Verktyg för metallbearbetning FLEX verktyg och tillbehör är speciellt anpassade till olika behov av metallbearbetning. Detta inkluderar livslängden för maskiner lika mycket som deras kapacitet, funktionalitet, användarvänlighet och säkerhet. Vi arbetar ständigt med nya tekniska innovationer och design av våra produkter. Vinkelslipar Översikt av alla vinkelslipar Tillbehör Rakslip Översikt av alla rakslipar Tillbehör Metallytbearbetning INOXFLEX Tillbehör för INOXFLEX Översikt av elhandverktyg Tillbehör Sågar Översikt av elhandverktyg Tillbehör

20 Vinkelslipar Intelligens och råstyrka. Mer kraft, mer säkerhet, längre livslängd 4-faldig microprocessorelektronik; med konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och överbelastningsskydd. 5-faldig microprocessorelektronik; med konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och temperaturövervakning. 6-faldig microprocessorelektronik; med konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och varvtalsreglering. 7-faldig microprocessorelektronik; med konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, överbelastningsskydd, temeraturövervakning och varvtalsreglering med ratt. Avgörande faktorer Maximal effekt; tack vare den utvändigt kapslade högprestanda rotorn. Hög verkningsgrad; tack vare hög prestanda, energi och kostnadseffektiv drift. Lång livslängd; genom hög precision vid tillverkning Växelhus av aluminium Lätt, smidigt, robust. Spindellåsning Dubbel säkerhet - bygger lågt. FLEX SoftVib - Multihandtag Elastiskt sidohandtag med en vibrationsdämpande konstruktion, vilket reducerar de skadliga vibrationerna. Med nyckellöst skivbyte. Patenterat säkerhetssprängskydd Ställbart utan verktyg med vridspärr. Perfekt i detalj Högflexibel kabelanslutning mot kabelbrott. 4 m kabel med röd stickpropp. 5 Egenskaper för precist och ergonomiskt riktigt arbete Optimal tyngdpunkt; exakt i maskinens centrum. Slankt motorhus; Skräddarsytt ergonomiskt grepp. Strukturerad yta*: för fastare grepp *G-Versioner med superslankt bakre specialgrepp Luftutsläpp framåt Skyddar användare och motor mot aggressivt slipdamm. Stor fläkt Maximal kylning genom optimal luftkanal. Skyddsnät för rotorlindning Roterande lameller förhindrar att slipdamm skadar rotorn och ökar kylningen för längre livslängd av motorn. Rotor med hög prestanda Stark, värmebeständig och driftsäker. Lindningarna är skyddade mot aggressivt slipdamm. Självbrytande kvalitetskol Skyddar motorn mot skador. Mikroprocessorelektronik Mer prestanda, mer säkerhet och mer komfort. 16

21 Vinkelslipar Användarvänlig i minsta detalj 1 För extrema förhållanden Vinkelsliparna är optimalt skyddade mot grovt slipdamm tack vare en pulverbeläggning på statorn FixTec Snabbmutter För ett snabbt skivbyte; tryck ned spindellåsningen och vrid spännmuttern motsols. 3 MultiGrip System På Red Bear vinkelslip L 3206 C är främre greppet vibrationsdämpat och stegvist omställbart i Vibrationsdämpad Det elastiska SoftVib-handtagets vibrationsdämpande konstruktion reducerar vibrationsnivån med ca 60%. Användarens hand och armleder skonas och hela rörelseförmågan förbättras. 5 6 Utan vibrationsdämpning Med FLEX SoftVib handtag 5 6 FLEX SoftVib-handtag Med patenterad integrerad spännmutternyckel (patent nr. DE A1) och vibrationsdämpning för armar och händer. 17

22 Vinkelslipar Orginalet Alltid rätt val I dag representerar FLEX marknadens mest innovativa program av vinkelslipar. Maskiner i alla förekommande Wattstyrkor, varvtalsområden och i olika viktklasser. Med t ex microprocessorelektronik och utvändiga skyddsåtgärder mot aggressivt slipdamm. Speciella produktdetaljer som t ex SoftVib handtaget med inbyggd klonyckel hos de små vinkelsliparna Sten Stål svart, galvaniserat, ohärdat Betong, konst-, natur- och sandsten,l era Plåt < 5 mm, Profiler s < 5 mm Plattjärn < 5 mm, Profiler s > 5 mm Varvtal/min Effekt i Watt Skiva Ø mm Ytslipning Kapning < 30 mm Kapning > 30 mm Kapning < 5 mm Kapning > 5 mm Kantslipning Ytslipning Kapning > 10 mm Kantslipning Svetsfogsberedning Ytslipning L 3709/ L 3709/ LE L L 3309 FR L 3309 FRG L 1506 VR LE INOX L 3410 FR L 3410 VR L 1710 FRA L 3406 VRG L 3906 C L 3206 CD L 3208 CD LK Bästa val, bästa rekommendationer Passande, rekommenderat Passar till en viss grad Inte rekommendabelt

23 Vinkelslipar eller FLEX MultiGrip-system med stegvis inställbart handtag som på vår kraftfullaste Red Bear (2500 W). Därmed erbjuder vi en av världens mest innovativa och omfångsrika program. En FLEX vinkelslip för alla tänkbara applikationer. Rostfritt stål Gjutjärn Icke-stål metaller, syntetiska material Tunnplåt t < 5 mm Plattjärn t > 5 mm Profiler s < 5 mm, Profiler > 5 mm Mattpolerad Kapning, djup < 5 mm Kapning, djup > 5 mm Kantslipning Ytslipning Svetsfogsberedning Ytslipning Skär Grada Kantslipning Skär Ytslipning Svetsfogsberedning Mattpolerad Grada Rostborttagning Färgborttagning Rengöra OBS! Vid kapning med diamantskivor eller konsthartsbundna skivor krävs en speciell skyddskåpa.

24 Vinkelslipar Översikt av elhandverktyg L 3709/115 L 3709/125 Vinkelslip 750 W, Ø 115 mm Utvändigt dammskydd av motor och växel. Lätt, kort och hanterbar modell med ergonomisk design. Spindellåsning. Kompletterande stödhandtag. Nyckellös sprängskyddsinställning. Vinkelslip 800 W, Ø 125 mm Utvändigt dammskydd av motor och växel. Lätt, kort och hanterbar modell med ergonomisk design. Spindellåsning. Kompletterande stödhandtag. Nyckellös sprängskyddsinställning. Tekniska data Max skivdiameter 115 mm Varvtal, tomgång /min Upptagen effekt 750 Watt Avgiven effekt 450 Watt Verktygsaxel M 14 Vikt 1,8 kg Typ L 3709/ standardutrustning 1 sprängskydd Ø 115 mm 1 handtag 1 spännbricka 1 spännmutter M14 1 klonyckel! Tillbehör från sidan 29! Tekniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 800 Watt Avgiven effekt 470 Watt Verktygsaxel M 14 Vikt 1,8 kg Typ L 3709/ Tillbehör från sidan 29 standardutrustning 1 sprängskydd Ø 125 mm 1 handtag 1 spännbricka 1 spännmutter M14 1 klonyckel 20

25 Vinkelslipar Översikt av elhandverktyg Le L nyhet Universalvinkelslip 900 W, Ø 125 mm 4-faldig mikroprocessorelektronik: med konstant varvtal, varvtalsreglering, mjukstart, återgångsspärr vid strömavbrott, överbelastningsskydd och temperaturövervakning. Kraftfull och stark 900 W motor för snabbt arbetsförlopp. Maskinen har dubbel kapsling som skyddar mot metalldamm, minskar motorbelastningen och förlänger serviceintervallen. Nyckellös sprängskyddsinställning. Steglös varvtalsreglering. Denna universella vinkelslip är väl anpassad för stål- och metallytbehandling. Perfekt till t ex karosseriarbeten och för montageföretag. Utrustad med Kickback-stopp som stänger motorn när skivan låst fast. Vinkelslip 1010 W, Ø 125 mm Kraftfull och stark 1010 W motor för snabbt arbetsförlopp. 3-faldigt dammskyddad lindningen mot damm minskar motorns slitage och ökar livslängden. Epoxikapslad (fältspole) rotor. Nyckellös sprängskyddsinställning. Extremt robust skydd mot sprickande skivor. Kompakt, ergonomisk design - perfekt passform i handen. Kompletterande stödhandtag. Spindellåsning. Tekniskad ata Maxs kivdiameter 125mm Varvtal,to mgång /min Upptagenef fekt 900W att Avgivenef fekt 500W att Verktygsaxel M1 4 Vikt 1,9k g Typ LE LE i väska standardutrustning UTan väska 1 sprängskydd Ø 125 mm 1 handtag 1 spännbricka 1 spännmutter M14 1 klonyckel standardutrustning Med väska 1 sprängskydd Ø 125 mm 1 handtag 1 spännbricka 1 spännmutter M14 1 klonyckel 1 transportväska! Tillbehör från sidan 29! Tekniskad ata Maxs kivdiameter 125m m Varvtal,t omgång / min Upptagene ffekt 1010W att Avgivene ffekt 600W att Verktygsaxel M1 4 SpännhalsØ 40,3m m Storlek (L xbxh) 290 x 80 x 110 mm Vikt 2,2k g Typ L Tillbehör från sidan 29 standardutrustning 1 sprängskydd Ø 125 mm 1 handtag 1 klonyckel 1 spännbricka 1 spännmutter M14 21

26 Vinkelslipar Översikt av elhandverktyg Le inox L 3309 FR inoxflex, specialisten på rostfritt och legerat stål W, Ø 125 mm 6-faldig elektronik: varvtalsreglering, konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, temperatur övervakning. Kraftfull motor 1400 W med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Specialväxel: särskild utväxling för högt vridmoment i det mellersta och nedre varvtalsområdet. Eliminerar blåaktig missfärgning och oljud orsakade av värmeutveckling. Helt inkapslad elektronikmodul som skyddar mot metalldamm. Den 3 gånger lindade rotorn minskar motorslitage och ökar livslängden. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Nyckellös sprängskyddsinställning. Spindellåsning. Maskinen finns också för 110 V. Vinkelslip 1010 Watt, 125 mm 4-faldig elektronik: konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och överbelastningsskydd. Kraftfull motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. Lättvikare med ergonomisk utformad design. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Säkerhetssprängskydd: patenterat, nyckellös inställning (DE C1) Spindellåsning. Maskinen finns också för 110 V. Tekniska data Max skivdiameter 125 mm Max polersvamp Ø 160 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,4 kg Typ LE INOX standardutrustning 1 sprängskydd Ø 125 mm 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14! Tillbehör från sidan 29, ytterligare information om kitversionen från sidan 39! Tekniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1010 Watt Avgiven effekt 610 Watt Verktygsaxel M 14 Vikt 1,9 kg Typ L 3309 FR Tillbehör från sidan 29 standardutrustning 1 sprängskydd Ø 125 mm 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14 22

27 Vinkelslipar Översikt av elhandverktyg L 3309 FRG Lk 604 superslimmad vinkelslip, 1010 W, Ø 125 mm 4-faldig elektronik: konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och överbelastningsskydd. Kraftfull motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. Lättviktare med ergonomisk utformad design. Slimmat bakre grepp med dammskyddad underliggande strömbrytare. Spärrknapp och arretering. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Säkerhetssprängskydd: patenterat, nyckellös inställning (DE C1). Spindellåsning. Maskinen finns också för 110 V W med optimal balans, Ø 175 mm Kraftfull motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. TIPS: Arbeta utan skyddskåpa vid användning av elastisk sliprondell. För lacker rekommenderar vi L 3403 VRG. Spindellåsning. Tekniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1010 Watt Avgiven effekt 610 Watt Verktygsaxel M 14 Vikt 1,9 kg Typ L 3309 FRG standardutrustning 1 sprängskydd Ø 125 mm 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14!! Tekniska data Max. skivdiameter 175 mm Varvtal, tomgång 4000 /min Upptagen effekt 1200 Watt Avgiven effekt 720 Watt Verktygsaxel M 14 Vikt 3,2 kg Tillbehör från sidan 29 Tillbehör från sidan 31 Typ LK standardutrustning 1 sidohandtag 1 klonyckel 1 elastisk rondell Ø 170 mm 1 spännmutter M 14 23

28 Vinkelslipar Översikt av elhandverktyg L 1506 VR L 3410 FR 1200 W vinkelslip, 125 mm 4-faldig fullvågselektronik: konstant varvtal, mjukstart, överbelastningsskydd och val av varvtal. Kraftfull 1200 W motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. Spindellåsning. Finns också för 110 V W med överlägsen kraft. Ø 125 mm 5-faldig microprocessor: konstant varvtal, mjukstart, återgångsspärr vid strömavbrott, överbelastningsskydd och temperaturavkännare. Kraftfull 1400 W motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. Lätt och ergonomisk design, ligger perfekt i handen. Tillfälligt belastningsbar med 2200 W Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Patenterat sprängsskydd med nyckellös inställning (DE C1). Spindellåsning. Finns också för 110 V. Tekniska data Max skivdiameter Varvtal, tomgång Upptagen effekt Avgiven effekt Vikt 125 mm /min 1200 Watt 700 Watt 1,9 kg Typ L 1506 VR standardutrustning 1 sidohandtag 1 sprängskydd Ø 125 mm 1 klonyckel 1 spännmutter M14 1 spännbricka 1 kardborrondell Ø 115 mm! Tillbehör från sidan 29! Tekniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,2 kg Typ L 3410 FR Tillbehör från sidan 29 standardutrustning 1 sprängskydd Ø 125 mm 1 SoftVib-handtag 1 spännbricka 1 Fix-Tec snabbspännmutter M 14 24

29 Vinkelslipar Översikt av elhandverktyg L 3410 VR L 1710 FRa den variabla 1400 W maskinen, 125 mm 6-faldig elektronik: varvtalreglering, konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och temperaturövervakning. Kraftfull 1400 W motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. Lätt och ergonomisk design som ligger perfekt i handen. Universalmaskin för slipning och kapning tack vare steglöst varvtal. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Patenterat sprängsskydd med nyckellös inställning (DE C1). Spindellåsning. Finns också för 110 V. en stark klassiker med lågt växelhus W, Ø 125 mm 3-faldig fullvågselektronik: konstant varvtalsreglering, mjukstart och överbelastningsskydd. Kraftfull 1400 W motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. Extra lågt växelhus för trånga utrymmen. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Nyckellös sprängskyddsinställning. Spindellåsning. Tekniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,2 kg Typ L 3410 VR standardutrustning 1 sprängskydd Ø 125 mm 1 SoftVib-handtag 1 spännbricka 1 Fix-Tec snabbspännmutter M 14! Tillbehör från sidan 29! Tekniska data Max skivdiameter 125 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,4 kg Typ L 1710 FRA Tillbehör från sidan 29 standardutrustning 1 sprängskydd Ø 125 mm 1 SoftVib-handtag 1 spännbricka 1 spännmutter M14 25

30 Vinkelslipar Översikt av elhandverktyg L 3406 VRG L 3906 C Universalslip med variabelt varvtal W, Ø 125 mm 6-faldig elektronik: varvtalsreglering, konstant varvtal, mjukstart, återgångsspärr vid strömavbrott och temperaturövervakning. Kraftfull 1400 W motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. Strömbrytare med spärrknapp och spindellåsning. Ergonomisk design med smalt grepp. Universalmaskin med steglöst varvtal för slipning och polering. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Nyckellös sprängskyddsinställning Spindellåsning. Maskinen finns också för 110 V. när du behöver mera kraft W, Ø 230 mm Kraftfull 2100 W motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. Mjukstart för säkrare igångsättning och mindre risk för överbelastning av nätet. Optimerat dammskydd av motor och växel. Strömbrytare med spärrknapp och spindellåsning. Avvibrerat SoftVib-handtag som monterbart i tre positioner och med patenterad spännmutternyckel. Bakre handtaget är gummibelagt för säkrare grepp. Nyckellös sprängskyddsinställning. Spindellåsning. Tekniska data Max slipskivediameter 125 mm Max polerskivediameter 160 mm Varvtal, tomgång /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel M 14 Vikt 2,2 kg Typ L 3406 VRG standardutrustning 1 sprängskydd Ø 125 mm 1 SoftVib-handtag 1 spännbricka 1 FixTec snabbspännmutter M 14! Tillbehör från sidan 29! Tekniska data Max skivdiameter Varvtal, tomgång Upptagen effekt Vikt Tillbehör från sidan mm 6500 /min 2100 Watt 5,8 kg Typ L 3906 C standardutrustning 1 SoftVib-handtag 1 klonyckel 1 sprängskydd Ø 230 mm 1 spännbricka 1 spännmutter M14 26

31 Vinkelslipar Översikt av elhandverktyg L 3206 Cd L 3208 Cd Red Bear är en urstark tuffing när du behöver kraft utöver det vanliga W, 230 mm Extra kraftfull 2500 W motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. MultiGrip-System med vibrationsdämpning. Främre SoftVibhandtaget är stegvis ställbart i 180, med säkerhetsraster. Kapsnitt både till höger och vänster då bakre handtaget är vridbart 2 x 90. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Mjukstart för säkrare start och mindre risk för överbelastning av nätet. Lågt utformat växelhus av aluminium. Nyckellös sprängskyddsinställning. Spindellåsning. Maskinen kan också utrustas med dödmans-brytare. CDT 3206 Artikel nr Maskinen finns också för 110 V. Red Bear är en urstark tuffing när du behöver kraft utöver det vanliga W, 180 mm Extra kraftfull 2500 W motor med hög verkningsgrad och extremt lång livslängd tack vare perfekt kylning. MultiGrip-System med vibrationsdämpning. Främre SoftVibhandtaget är stegvis ställbart i 180, med säkerhetsraster. Kapsnitt både till höger och vänster då bakre handtaget är vridbart 2 x 90. Avvibrerat SoftVib-handtag med patenterad spännmutternyckel. Mjukstart för säkrare start och mindre risk för överbelastning av nätet. Växelhus: lågt utformat och av aluminium Snabb-sprängskydd, nyckellöst ställbart Nyckellös sprängskyddsinställning. Spindellåsning. Tekniska data Max skivdiameter 230 mm Varvtal, tomgång 6500 /min Upptagen effekt 2500 Watt Avgiven effekt 1700 Watt Verktygsaxel M 14 Vikt 6,2 kg Typ L 3206 CD standardutrustning 1 sprängskydd Ø 230 mm 1 SoftVib-handtag 1 klonyckel 1 spännbricka 1 spännmutter M14! Tillbehör från sidan 29! Tekniska data Max skivdiameter 180 mm Varvtal, tomgång 8500 /min Upptagen effekt 2500 Watt Avgiven effekt 1700 Watt Verktygsaxel M 14 Vikt 6 kg Typ L 3208 CD Tillbehör från sidan 29 standard utrustning: 1 sprängskydd Ø 180 mm 1 SoftVib-handtag 1 klonyckel 1 spännbricka 1 spännmutter M14 27

32 Rakslipmaskiner Översikt av elhandverktyg H 1105 Ve H 1127 Ve Rak slipmaskin 710 W med reducerat varvtal VE elektronik: steglöst varvtalsjustering och överbelastningsskydd. Spännhals: Ø 40 mm. 53 mm lång. Maskinlängd: ca 330 mm. För optimal hantering och för att nå svåråtkomliga utrymmen. Lämplig för finslipning med slipstift och lamellskivor upp till max 25 m/sek. Finns också för 110 V. Rak slipmaskin 710 W med högt varvtal VE elektronik: steglöst varvtalsjustering och överbelastningsskydd. Spännhals: Ø 40 mm. 60 mm lång. Maskinlängd: ca 325 mm. Långhalsversion med optimal avverkning. Lätt och ergonomisk design. Finns också för 110 V. Tekniska data Max slipskive Ø, bakelit/keramiskt Max slipskive Ø, fiberförstärkta Verktygsaxel Varvtal, tomgång Upptagen effekt Avgiven effekt Vikt 30 mm 50 mm Ø 3, ¼, 6, 8 mm /min 710 Watt 420 Watt 2,1 kg Typ H 1105 VE standardutrustning 1 spännhylsa Ø 6 mm med spännmutter 1 stoppnyckel SW 14 1 nyckel SW 19!! Tekniska data Max slipskive Ø, bakelit/keramiskt Max slipskive Ø, fiberförstärkta Verktygsaxel Varvtal, tomgång Upptagen effekt Avgiven effekt Vikt Tillbehör från sidan 29 Tillbehör från sidan mm 50 mm Ø 3, ¼, 6, 8 mm /min 710 Watt 420 Watt 1,8 kg Typ H 1127 VE standardutrustning 1 spännhylsa Ø 6 mm med spännmutter 1 stoppnyckel SW 14 1 nyckel SW 19 28

33 Vinkelslipar Tillbehör spännhylsor för H 1105 Ve och H 1127 Ve spännhylsa Spännhylsa med spännmutter för t ex slipstift. dimensioner FPe 3 Ø ¼ Ø Ø Ø diamantjet - diamantkapskiva, Premium Snabb, långlivad diamantkapskiva med slutna diamantsegment. Lämplig för t ex plattor, marmor, tegel, granit och natursten. dimensioner FPe 115 Ø x 22, diamantkapskivor diamantjet - diamantkapskiva, standard Snabb, långlivad universaldiamantkapskiva för betong och sten. dimensioner FPe 125 Ø x 22, dimensioner FPe 230 Ø x 22, diamantjet - diamantkapskiva, super Premium Extremt snabb, långlivad diamantkapskiva för alla byggmaterial som betong, granit och natursten. Lamellslipskivor dimensioner FPe 125 Ø x 22, Lamellslipskiva för metall och rostfritt Bearbetning av svetsfogar. Ta bort fläckar och pärlor efter svetsning. Brytning och avrundning av kanter. För slipning av metaller, rostfritt stål, legerat och olegerat stål, lättmetaller, icke järnhaltiga metaller, konstruktionsstål och gjutjärn. dimensioner korn FPe 125 Ø x 22,2 P Ø x 22,2 P dimensioner FPe 125 Ø x 22, dimensioner FPe 230 Ø x 22, sc-vl polerlamellskiva för metall och rostfritt, bomberad Tar bort lättare skador och repor t ex fläckar, rostfläckar, ritsar mm. Förberedning och slipning samt polering av svetsfogar. Lämplig för slipning, rengöring och efterbehandling av rostfritt stål, stål, titanlegeringar, lättmetall, metaller, icke järnmetaller och plaster. dimensioner korn FPe 125 Ø x 22,2 coarse Ø x 22,2 medium Ø x 22,2 fine

34 Vinkelslipar Tillbehör Skyddskåpor för FLEX vinkelslipmaskiner Skyddskåpa, slipning Skyddskåpa, kapning Vagn och skydd för utsug Passar till Erfordras vid användning av konsthartsbundna slipskivor Ø mm L 3709/ L 3709/ LE L LE INOX L 1710 FRA L 3406 VRG L 3309 FR L 3309 FRG L 3410 FR L 3410 VR L 3906 C L 3206 CD/L 3206 CDT L 3208 CD

35 Vinkelslip Tillbehör Kardborresystem för L 3406 VRG Stödrondell, kardborre, M 14 Stödrondell, kardborre, M14 Slippapper, kardborre PURFLEX Elastisk stödrondell med kardborrefäste. Beteckning Dimensioner FPE Art nr 115 Ø Kardborreplatta 125 Ø mm cellgummirondell för jämn tryckfördelning vid polering och lackförsegling. Kardborrefäste. Dimensioner FPE Art nr 115 Ø Ø Idealiskt anpassad för arbete på trä och metall. Beteckning Dimensioner Korn FPE Art nr D115 Pu-P24 VE Ø P D115 Pu-P40 VE Ø P D115 Pu-P60 VE Ø P D115 Pu-P80 VE Ø P D115 Pu-P100 V Ø P D115 Pu-P120 VE Ø P D115 Pu-P150 VE Ø P D115 Pu-P180 VE Ø P Polersvamp, vit Mycket rivhållfast svamp av ett medelhård fin skumstruktur. Med baksida av kardborre för säker polering och hjälp med centrering. Särskilt lämplig för borttagning av mindre repor av slitage och ränder i kombination med SpecialPolish finslipningspasta. Stödrondell för LG 1707 FR och LK 604 Elastisk rondell med spännmutter M 14 Spännmutter M14 Beteckning Dimensioner FPE Art nr PS-W Ø x PS-W Ø x Stödrondell för fiberrondeller. Dimensioner FPE Art nr 170 Ø För elastisk stödrondell. Axialborstar för L 3406 VRG, L 1710 FRA FPE Art nr Polersvamp, blå Hög rivresistent svamp av medelhård grov skumstruktur. Baksida av kardborre för säker fastsättning hjälp med centrering. Särskilt bra för väderbitna och matta lacker och för repor i kombination med SpecialPolish finslipningspasta. Ståltråd 0,3 mm Vågform, M 14-fäste. Dimensioner FPE Art nr 60 Ø Beteckning Dimensioner FPE Art nr PS-B Ø x PS-B Ø x Ståltråd 0,5 mm Tvinnad, M 14-fäste. Dimensioner FPE Art nr 65 Ø

36 Vinkelslip Tillbehör Tillbehör Dimensioner FPE Art nr LE /3709 L LE L 3309 L 1506 VR L 3410/L 3406 VRG L 1710 FRA L 3906 C L 3206 CD/L 3208 CD Stenkapning med diamantklingor Kapsprängskydd, 125 mm Med skena och utsug 32 mm Ø för kapskivor 125 mm Ø, för fläns utan mutter. 125 Ø Kapsprängskydd, 230 mm För drag- och skjutsnitt med dammsugare och justerbart anslag, utsugadapter med ytter Ø 32 mm, spännhals Ø62 mm, sågdjup max Ø 65 mm. 230 Ø Snabbspännmutter FixTec snabbspännmutter M14 För nyckellöst skivbyte, godkänd för skivor upptill Ø mm SDS snabbspännmutter För verktygslöst slipskivebyte för skivor mellan Ø mm lämplig inte lämplig 32

37 Vinkelslip Tillbehör Tillbehör Handtag Typ Dimensioner (L x B x H) FPE Art nr LE /3709 L LE L 3309 L 1506 VR L 3410/L 3406 VRG L 1710 FRA L 3906 C L 3206 CD/L 3208 CD SoftVib handtag SoftVib handtag med patenterad spännmutternyckel och avvibrerad. M Det elastiska SoftVib handtaget är isolerat från maskinkroppen av dämpande element som kraftigt reducerar vibrationerna. Sparar handleder och gör arbetet effektivare. M M Kompletterande handtag Handtag för vinkelslipmaskin, M10-gänga Transportväska Liten metalltranportväska Praktisk slagtålig transportväska för alla vinkelslipar med skivor upptill Ø 125 mm Transportväska av plast Utan insats. För maskinerna L 3709, LE , L välj Nr. 378,305. För maskinerna OS / OSE 80-2, OD / ODE 100-2, ORE välj Nr. 379, x 228 x Väskinsats Passande insats för transportväska För vinkelslipar L3709, L och LE

38 Metallytbearbetning Söker du en problemlösare för perfekt finish på känsliga ytor? I vinklar och vrår. Fort och mjukt på alla känsliga ytor. Med FLEX ytbehandlingsprogram får du alltid ett glänsande resultat. Med våra specialmaskiner och tillbehör erbjuder vi dig idealiska system med perfekt resultat. Vi tillhandahåller maskiner för i stort sett all slags ytbehandling. Alla verktyg håller sina varvtal tack vare den optimala elektroniken. Dina krav på perfekta slipresultat är drivkraften i vår produktutveckling. 34

39 Metallytbearbetning Specialisten på rostfritt stål bearbetning Maskiner System Ytslipning Ytpolering Svetsslipning Svetsfogslipning Svetsfogslipning på svårtillgängliga ställen linjär bild Ytslipning Ytsatinering Ytpolering Rörslipning Rörsatinering Rörpolering Slipning på svåråtkomliga ställen Polering på svåråtkomliga ställen Fasning i hörnen INOXFLEX LE INOX Långhalsad vinkelslip LLK 1503 VR Polermaskin LP 1503 VR Svetsfog- och rörbandslipmaskin LBR 1506 VRA Boa, rörbandslip LRP 1503 VRA Bandfil LBS 1105 VE Fingerslip, specialisten för trånga hörn ST 1005 VE Bästa val, bästa rekommendationer Passande, rekommenderat 35

40 INOXFLEX LE INOX

41 Metallytbearbetning INOXFLEX INOXFLEX. Specialisten på ytbearbetning av rostfritt stål och stållegeringar. Varvtalsreglering för anpassning av hastigheten under slipning och polering. Hastigheten förblir konstant även under belastning. LE INOX har en mjuk och ryckfri start. Temperaturkontrollen förhindrar brända lindningar. Oavsiktlig start av maskinen efter ett strömavbrott, kräver omstart. Skador som orsakas av metalldamm förhindras av en helt inkapslad elektronikmodul. Kraftfull och stark 1400 W motor för snabbt arbetsförlopp. SoftVib handtag absorberar vibrationer och skyddar lederna. Speciell reduktionsväxel för högt vridmoment i det mellersta och lägsta varvtalsområdet. Tack vare den låga värmeutvecklingen förhindrar blå missfärgning och missformning. Sprängskydd med verktygslös inställning. Enkel och snabb anpassning till olika arbetsställningar. Enkelt verktygsbyte med integrerad spindellåsning. FixTec snabblåsmutter för verktygslöst snabbt skivbyte. 3-lagers lindningsskydd mot metalldamm ger minskat motorslitage och förlängd livslängd. Skyddsvakt för ankaret ( fläktsida). Belagd spole på ankaret (kollektor sidan). Epoxikapslad (fältspole) rotor. 37

42 Metallytbearbetning Tillbehör för INOXFLEX INOXFLEX LE INOX i set. Typ Lamellskiva Kapskiva tunn SC-VL Poler lamellrondell Slipskiva Ø mm 125 x 22,2 125 x 1 x 22,2 125 x 22,2 125 x 6 x 22,2 FixTec M 14* Kardborrerondell Hook FPE Korn Art nr FPE Art nr FPE Korn Art nr FPE Korn Art nr 10 P coarse A medium P medium S fine P very fine rekommenderat varvtal Applikation Bearbetning av svetsfogar. Ta bort fläckar och pärlor efter svetsning. Brytning och avrundning av kanter. För slipning av metalller, rostfritt stål, legerat och olegeratstål, lättmetaller, icke järnhaltigametaller, konstruktionsstål och gjutjärn. Kapning av tunnväggiga rör, profiler och plattjärn. Mycket tunn skiva för snabb kapning med liten kraftinsats. Minskat kaptryck med extremt lite slipspån ger kallare kapningar. För gradfria kanter och förhindrar blå missfärgningar. Tar bort lättare skador och repor. Ta bort fläckar, rostfläckar och ritsar. Förberedning och slipning samt polering av svetsfogar. För slipning, rengöring och efterbehandling av rostfritt stål, stål, titanlegeringar, lättmetall, metaller, ickejärnmetaller och plaster. Slipning av svetsfogar. Fläckborttagning. Högkvalitativ ytbearbetning av svetsfogar i ett enda arbetssteg. Den perfekta skivan för ett snabbt arbete med högsta kvalitet. Idealisk för legerat och höglegerat stål, kromat och förnicklat stål, titan, lättmetall, icke-järnmetaller och stål. Kardborrerondell Ø 125 mm, M14 Transportväska INOXFLEX Stödrondell Hook med skumgummistöd och kardborrefäste. FPE Art nr Dimensioner FPE Art nr Ø FixTec snabbspännmutter M 14 Anpassad insats till transportväska FixTec snabblåsmutter för verktygslöst snabbt skivbyte. FPE Art nr FPE Art nr

43 Metallytbearbetning Tillbehör för INOXFLEX Anpassad för att möta dina olika krav. PYRAFLEX SC-skiva, kardborre GLOSSFLEX Poli, vit Poli, blå Poli, slippasta FPE Korn Art nr FPE Korn Art nr FPE Art nr FPE FPE FPE 10 A 160 (K 120) coarse (~ 700 g) 1 (~ 700 g) 1 (~ 1 kg) 10 A 65 (K 280) medium A 45 (K 400) very fine Art nr Art nr Art nr 10 A 30 (K 600) Tar bort repor och frässpår på rostfritt stål. Skapar en ytfinhetenligt dina krav på utseende och yta. Förberedande behandling innan polering PYRAFLEX ger dig ett snabbarearbetsförlopp jämfört medkonventionella slipskivor.vartannat arbetssteg kan normaltutelämnas. Detta förkortar arbetstiden och ger bättre ytfinish och ökad utslitningstid. För alla typer av stål, särskilt lämpliga för rostfria stål, titan, nickel,kobolt och kromlegeringar. Tar bort små skador och repor. Tar bort fläckar, rostfläckar, repor och smuts. Tar bort fläckar vid svetsfogar av tunna plåtar utan blåanlöpning. För slipning, rengöring och efterbehandling av rostfritt stål, stål, titanlegeringar, lättmetaller, icke-järnmetaller och plaster. Förpolering och polering av rostfritt stål. Högglans- och spegelglanspolering. Tyget är mycket absorberande och kletar inte. Arbetar mycket snabbt och effektivt med hög ytfinhet. GLOSSFLEX rondeller för användning med polerpastor och krämer. Steg 1: Steg 2: Steg 3: Poli, vit förslippasta Poli, blå högglans pasta Poli, slippasta kräm slutfinish kräm TEKNISKA DATA Max skivdiameter Varvtal, tomgång 125 mm /min Upptagen effekt 1400 Watt Avgiven effekt 880 Watt Verktygsaxel Vikt M 14 2,40 kg Typ Art nr LE INOX Set STANDARDUTRUSTNING LE INOX Set 1 sprängskydd 125 Ø 1 SoftVib-handtag 1 spännbricka 1 Fix-Tec snabbspännmutter M 14 1 lamellskiva P 60 1 slipskiva 6 A medium 1 SC-VL lamellrondell medium 1 SC-kardborreskiva, grov, medium, fin 1 PyraFLEX A 160, A 65, A 45, A 30 3 GlossFLEX Disc 1 slippapper kardborrefäste 1 Poli Set mini 1 insats till transportväska 1 transportväska, plast 39

44 Metallbearbetning Översikt av elhandverktyg LP 1503 VR LP 1503 VR Set Satineringsmaskin för högglänsande ytor Fyrfaldig fullvågselektronik: konstant varvtal, mjukstart, överbelastningsskydd och val av varvtal. Justerbart sprängskydd för slipverktyg max Ø 115 mm. Nyckellöst byte av verktyg. Steglöst varvtal för optimal bearbetning i satinering, strukturering, borstning, gradborttagning av stål och ädelmetallytor. Finns också för 110 V. Bekväm satinering med gummiluftrulle. Luftpolstret känner av ytan. För en linjär bild på ytan vid slipning och polering. TekniSka data Upptagen effekt Avgiven effekt Max verktygdiameter Verktygsbredd Verktygsaxel Varvtal, tomgång Vikt! Tillbehör från sidan Watt 700 Watt 115 mm 100 mm 19 mm /min 3,1 kg Typ LP 1503 VR LP 1503 VR Set STandaRdUTRUSTninG LP 1503 VR Set 1 luftpump 1 gummiluftrulle 1 drivrulle 1 sats distansringar 1 slipväv A 280/fine 1 sliphylsa, P 60 1 sliphylsa, P sliphylsa, P slipvävhylsa, röd A slipvävhylsa, blå, A slippolerhylsa, S slippolerhylsa, S kardborredrivremmar 1 kardborrevävband 2 kardborreslipband K kardborrepolerband S polstrad transportväska Slipa enkelt och lätt runtom röret på en och samma gång. Gummidrivrulle och slipväv ger ett högglansigt rostfritt resultat.

45 Metallbearbetning Översikt av elhandverktyg LBS 1105 Ve LBS 1105 Ve Set Bandfilmaskin med steglöst varvtal Kraftfull motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. VE-elektronik: för steglöst val av bandhastighet. Sliparmen är svängbar i 140 för bästa åtkomlighet. Snabbt bandbyte inga nycklar krävs. Finns också för 110 V. Bandfilen - specialisten för svåråtkomliga utrymmen. Svetsslipning och polering på ställen som är svåra att nå. Även användbar i invändiga rör. STandaRdUTRUSTninG LBS 1105 Ve 1 sliparm 9 mm 1 slipbandset för 9 mm sliparm, P 40/P 120/P sidohandtag 1 sexkantsnyckel SW 5 TekniSka data Upptagen effekt Avgiven effekt Bandhastighet Banddimensioner LBS 1105 VE Banddimensioner LBS 1105 VE Set! Vikt Tillbehör från sidan Watt 420 Watt 4-12 m/sek 533 x 4-9 mm 533 x 4-30 mm 2,5 kg Typ LBS 1105 VE LBS 1105 VE Set STandaRdUTRUSTninG LBS 1105 Ve Set 1 sliparm, spetsig, 9 mm 1 sliparm, med stor rulle, 30 mm 2 slipband, P 60, 4 mm 2 slipband, P 120, 4 mm 2 slipband, P 60, 9 mm 2 slipband, P 120, 9 mm 2 slipband, P 60, 30 mm 2 slipband, P 120, 30 mm 1 slipväv, A 240, 9 mm 1 slipväv, A 240, 30 mm 1 sidohandtag 1 sexkantsnyckel SW 5 1 polstrad transportväska 41

46 Metallbearbetning Översikt av elhandverktyg LBR 1506 VRa Svetsfog och- rörbandslip 1200 W Kraftfull 1200 W motor med hög verkningsgrad. Extremt lång livslängd tack vare perfekt kylning. Fyrfaldig fullvågselektronik: konstant varvtal, mjukstart, överbelastningsskydd och val av varvtal. Slipbandsspänningen är steglöst inställbar: Passar för rör från 10 till 250 mm. Snabbt och enkelt bandbyte. Ergonomiskt grepphandtag rakt över slipbander avlastar arbetet. Stort urval av slipband inklusive slipväv för rostfritt. Steglöst inställbar bandhastighet. Slipning av svetsskarvar på främre kontaktrulle med låst främre svängrum. Slipning av rör mellan två rullar med olåst främre svängrum. Slipbandet omsluter röret och anpassar sig till rör Finns också för 110 V. Perfekt för slipning av svetsskarvar. Det roterande bandet leder bort värme. Så slipas svetsfogar och blåanlöpningar bort på t ex rostfritt. För stora rördiametrar. Slipbandet följer rörets rundning upp till 250 mm. TekniSka data Upptagen effekt Avgiven effekt Bandhastighet Banddimensioner Vikt! Tillbehör från sidan Watt 700 Watt m/sek 40 x 618 mm 4,2 kg Typ LBR 1506 VRA STandaRdUTRUSTninG 1 sidohandtag 1 ändlöst slipband, P 60 1 ändlöst slipband, P ändlöst slipband, P slipväv, ändlös, A 240, 618 x 40 mm 1 sexkantsnyckel SW 5 1 sexkantsnyckel SW 6 1 sexkantsnyckel SW 3 42
