1 Kyla & Varmvatten

2 Marinkylskåp och boxar Isotherm Cruise kylskåp och boxar är resultatet av långvarig omsorgsfull forskning och utveckling som kombinerar tekniska innovationer med sofistikerade och praktiska designlösningar. De är från början konstruerade för användning i marin miljö, där det ställs betydligt större krav på robust uppbyggnad, lägsta ljudnivå, högsta tillförlitlighet och framförallt låg energiförbrukning. Det är vår målsättning att designa och tillverka de bästa och strömsnålaste kylskåpen och aggregaten just för motor- och segelbåtar. Fördelar Cruise kylskåp 12/24V Danfoss kylkompressor Frysfack Innerbelysning* Dörr med magnetlist och säkerhetslås Extra Offshore lås som tillbehör De flesta modeller fläktkylda ASU - Automatic Start Up energisparfunktion De flesta små Cruise kylskåp finns också med vår patenterade ASU automatik. Se mer om ASU på sid Den separata manöverpanelen sitter i ett hus, som kan monteras på bekväm plats, upp till fyra meter bort från skåpet. Cruise kylskåp och boxar är försedda med Danfoss hermetiska kompressor som är helt anpassad för de driftsförhållanden som gäller ombord i en båt. Den har oslagbart låg energiförbrukning, mycket tyst gång och är i det närmaste outslitlig. Kompressorn har inbyggd spänningsvakt, är mikroprocessorstyrd med trefas teknik för bästa startförmåga och spänningsokänslighet. Dörrhandtag och monteringsram Isotherm Cruise är försedda med magnetlist i gummi så att dörrarna tätar ordentligt och handtaget har en säker spärr så att dörren inte ofrivilligt kan gå upp. Handtaget är också försett med en praktisk hake som håller dörren öppen i vädringsläge när skåpet inte används. Extra Offshore lås finns som tillbehör. De modeller som inte har monteringsram som standard, kan förses med fästskenor som monteras utmed skåpets sidor, vilka finns som tillbehör. Dörren är som standard hängd till höger men kan enkelt hängas om till vänsterhängd. Dörrpanelen är grå i standardutförande. Som tillval finns dörrfronter i vitt, teak, mahogny, körsbär och rostfritt. Det går givetvis även att montera sin egen front för att matcha inredningen. *) Ej på CR42 och CR100. Som tillval finns också kylskåpen typ Cruise 42, 49 och 65 med helvit dörr, rostfri topplist och rostfri monteringsram. Begär prisuppgift. Dörrfronter typ Teak Mahogny Körsbär Vit Art. nr Art. nr Art. nr Art. nr CR G 1928G 1934G 1915G CR G 1928G 1934G 1915G CR G 1927G 1936G 1907G CR G 1930G 1937G 1917G CR G 1931G 1938G 1918G CR G 1946G 1947G 1945G CR 90 Frys 1944G 1946G 1947G 1945G 2

3 CRUISE 42 CR 42 följer de mått som blivit standard i tusentals båtar, med volymen 42 liter och ett frysfack på 4 liter med lucka. Rygghängd avlyftbar kompressordel, som kan placeras upp till 1,5 m från skåpet (310) Isotherm CR G Standardskåp med grå dörr 1421W CR 42 med helvit dörr och rostfri topplist 1921G Monteringsram svart 1922G Monteringsskenor svart 1950G Monteringsram rostfri 1952G Tillägg monteringsram rostfri flush 1958G Fyrsidig rostfri dörram Topplist rostfri CRUISE 49 CR 49 med samma standard yttermått som CR 42, med kompressorn fast monterad bakom frysfacket ryms även liggande eller stående 1 1 / 2 -liters PET-flaskor. CR 49 har tresidig monteringsram, innerbelysning och finns även med kylmagasin och ASU. Läs mer på sidorna Isotherm CR G Standardskåp med grå dörr 1491W CR 49 med helvit dörr och rostfri ram 1493G ASU skåp med grå dörr 1493W ASU med helvit dörr och rostfri ram 1950G Monteringsram rostfri 1952G Tillägg monteringsram rostfri flush 1958G Fyrsidig rostfri dörram Topplist rostfri 470 CRUISE 65 CR 65 med frysfack på 4 liter med lucka. Det rymmer liggande eller stående PETflaskor och mjölkpaket. Inbyggd kompressor ger slät ryggsida. CR 65 har tresidig monteringsram, innerbelysning och finns även med kylmagasin och ASU. Läs mer på sidorna Isotherm CR G Standardskåp med grå dörr 1655W CR 65 med helvit dörr och rostfri ram 1653G ASU skåp med grå dörr 1951G Tillägg monteringsram rostfri 1953G Tillägg monteringsram rostfri flush 500 CRUISE 65 FRYS CR 65 FRYS är en 65 liters frys med extra kraftig isolering. Den har en trådhylla och en utdragbar plastlåda i botten. Inbyggd fläktkyld kompressor baktill. Isotherm CR 65 frys 1658FR Standardskåp med grå dörr 1923G Monteringsskenor svart

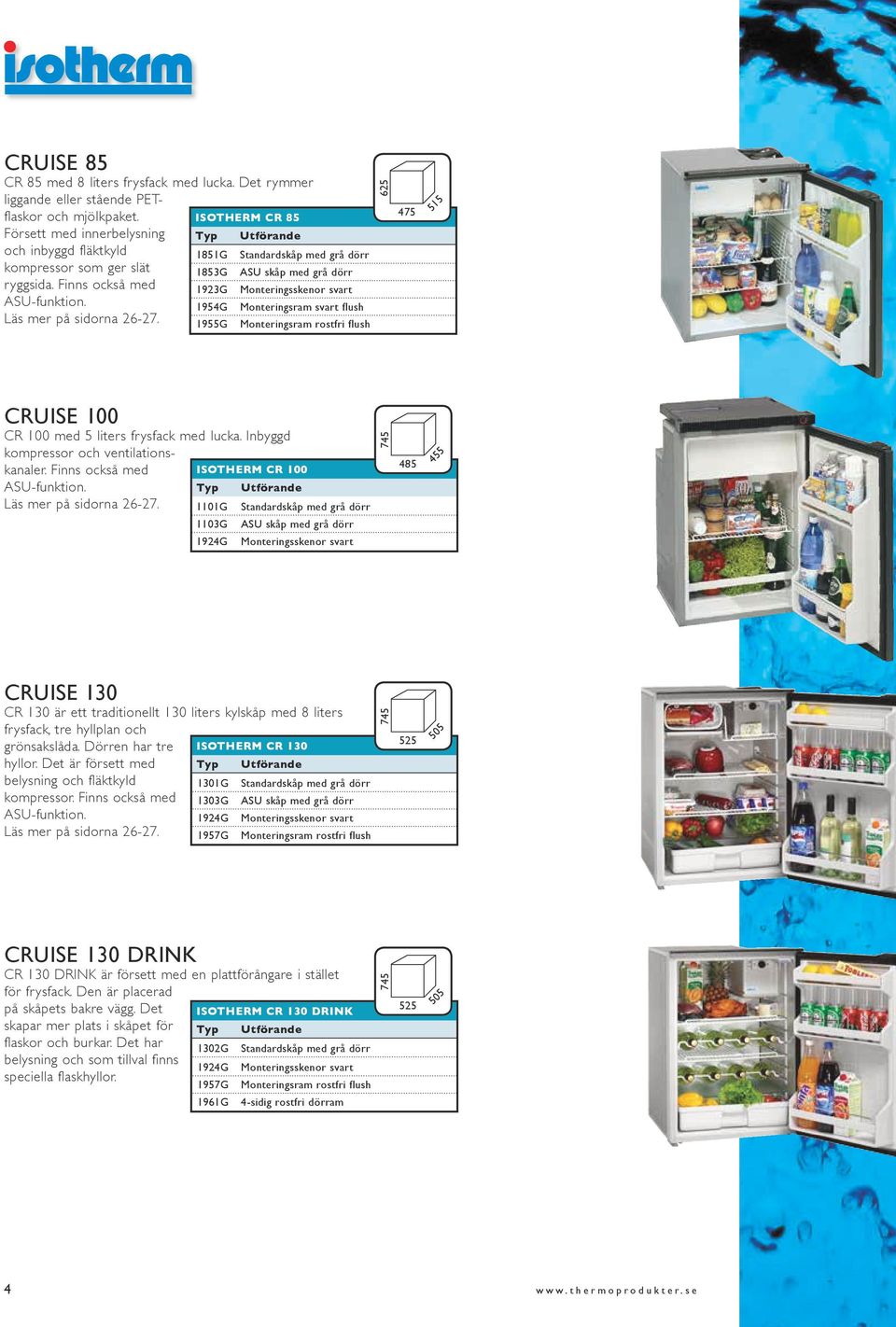

4 CRUISE 85 CR 85 med 8 liters frysfack med lucka. Det rymmer liggande eller stående PETflaskor och mjölkpaket. Försett med innerbelysning och inbyggd fläktkyld kompressor som ger slät ryggsida. Finns också med ASU-funktion. Läs mer på sidorna Isotherm CR G Standardskåp med grå dörr 1853G ASU skåp med grå dörr 1923G Monteringsskenor svart 1954G Monteringsram svart flush 1955G Monteringsram rostfri flush Cruise 100 CR 100 med 5 liters frysfack med lucka. Inbyggd kompressor och ventilationskanaler. Finns också med ASU-funktion. Läs mer på sidorna Isotherm CR G Standardskåp med grå dörr 1103G ASU skåp med grå dörr 1924G Monteringsskenor svart Cruise 130 CR 130 är ett traditionellt 130 liters kylskåp med 8 liters frysfack, tre hyllplan och grönsakslåda. Dörren har tre hyllor. Det är försett med belysning och fläktkyld kompressor. Finns också med ASU-funktion. Läs mer på sidorna Isotherm CR G Standardskåp med grå dörr 1303G ASU skåp med grå dörr 1924G Monteringsskenor svart 1957G Monteringsram rostfri flush Cruise 130 drink CR 130 drink är försett med en plattförångare i stället för frysfack. Den är placerad på skåpets bakre vägg. Det skapar mer plats i skåpet för flaskor och burkar. Det har belysning och som tillval finns speciella flaskhyllor. Isotherm CR 130 drink 1302G Standardskåp med grå dörr 1924G Monteringsskenor svart 1957G Monteringsram rostfri flush 1961G 4-sidig rostfri dörram

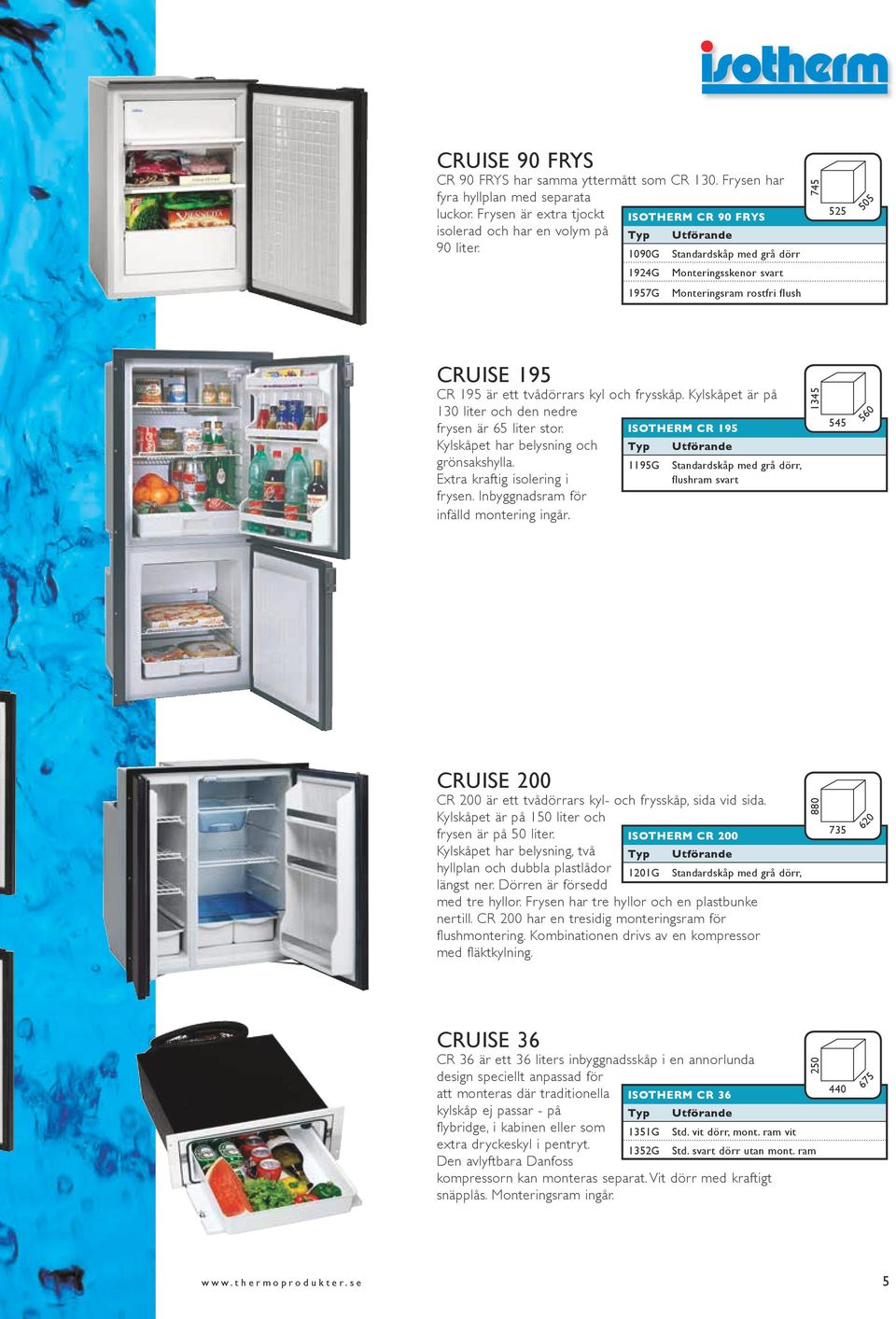

5 Cruise 90 Frys CR 90 FRYS har samma yttermått som CR 130. Frysen har fyra hyllplan med separata luckor. Frysen är extra tjockt isolerad och har en volym på 90 liter. Isotherm CR 90 frys 1090G Standardskåp med grå dörr 1924G Monteringsskenor svart 1957G Monteringsram rostfri flush Cruise 195 CR 195 är ett tvådörrars kyl och frysskåp. Kylskåpet är på 130 liter och den nedre frysen är 65 liter stor. Kylskåpet har belysning och grönsakshylla. Extra kraftig isolering i frysen. Inbyggnadsram för infälld montering ingår. Isotherm CR G Standardskåp med grå dörr, flushram svart Cruise 200 CR 200 är ett tvådörrars kyl- och frysskåp, sida vid sida. Kylskåpet är på 150 liter och frysen är på 50 liter. Kylskåpet har belysning, två hyllplan och dubbla plastlådor längst ner. Dörren är försedd Isotherm CR G Standardskåp med grå dörr, med tre hyllor. Frysen har tre hyllor och en plastbunke nertill. CR 200 har en tresidig monteringsram för flushmontering. Kombinationen drivs av en kompressor med fläktkylning CRUISE 36 CR 36 är ett 36 liters inbyggnadsskåp i en annorlunda design speciellt anpassad för att monteras där traditionella kylskåp ej passar - på flybridge, i kabinen eller som extra dryckeskyl i pentryt. Den avlyftbara Danfoss Isotherm CR G Std. vit dörr, mont. ram vit 1352G Std. svart dörr utan mont. ram kompressorn kan monteras separat. Vit dörr med kraftigt snäpplås. Monteringsram ingår

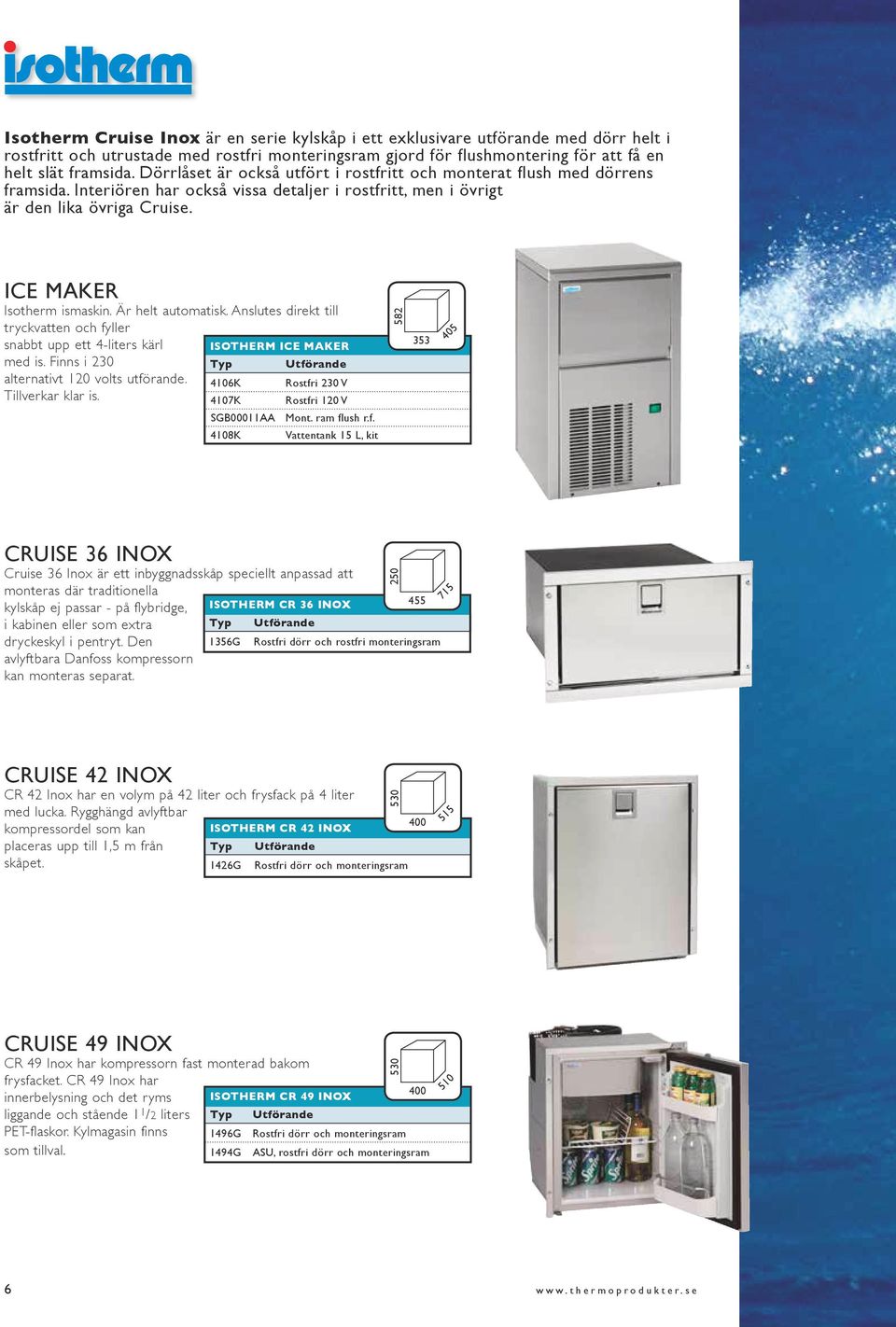

6 Isotherm Cruise Inox är en serie kylskåp i ett exklusivare utförande med dörr helt i rostfritt och utrustade med rostfri monteringsram gjord för flushmontering för att få en helt slät framsida. Dörrlåset är också utfört i rostfritt och monterat flush med dörrens framsida. Interiören har också vissa detaljer i rostfritt, men i övrigt är den lika övriga Cruise. Ice Maker Isotherm ismaskin. Är helt automatisk. Anslutes direkt till tryckvatten och fyller snabbt upp ett 4-liters kärl med is. Finns i 230 alternativt 120 volts utförande. Tillverkar klar is. Isotherm ice maker 4106K Rostfri 230 V 4107K Rostfri 120 V SGB00011AA Mont. ram flush r.f. 4108K Vattentank 15 L, kit Cruise 36 Inox Cruise 36 Inox är ett inbyggnadsskåp speciellt anpassad att monteras där traditionella kylskåp ej passar - på flybridge, i kabinen eller som extra dryckeskyl i pentryt. Den avlyftbara Danfoss kompressorn kan monteras separat. 250 Isotherm CR 36 INOX G Rostfri dörr och rostfri monteringsram 715 Cruise 42 Inox CR 42 Inox har en volym på 42 liter och frysfack på 4 liter med lucka. Rygghängd avlyftbar kompressordel som kan placeras upp till 1,5 m från skåpet. 530 Isotherm CR 42 INOX G Rostfri dörr och monteringsram 515 Cruise 49 Inox CR 49 Inox har kompressorn fast monterad bakom frysfacket. CR 49 Inox har innerbelysning och det ryms liggande och stående 1 1 /2 liters PET-flaskor. Kylmagasin finns som tillval Isotherm CR 49 INOX 1496G Rostfri dörr och monteringsram 1494G ASU, rostfri dörr och monteringsram

7 Cruise 63 Frys Inox CR 63 F Inox är en frys med två hyllplan och en plastbunke i botten. CR F Inox har förångningsrör integrerat i väggarna. Inbyggd kompressor ger slät ryggsida. Isotherm CR 63 Frys Inox 1636G Rostfri dörr och mont.ram Cruise 65 Inox CR 65 Inox med ett frysfack på 4 liter med lucka. Det rymmer liggande och stående PET-flaskor och mjölkpaket, har innerbelysning. Inbyggd kompressor ger slät ryggsida Isotherm CR 65 Inox 1656G Rostfri dörr och monteringsram 1654G ASU, rostfri dörr och monteringsram 540 Cruise 85 Inox CR 65 Inox med ett frysfack på 4 liter med lucka. Det rymmer liggande och stående PET-flaskor och mjölkpaket, har innerbelysning. Inbyggd kompressor ger slät ryggsida Isotherm CR 85 Inox 1856G Rostfri dörr och monteringsram 1854G ASU, rostfri dörr och monteringsram 555 Cruise 90 Frys Inox CR 90 F Inox har samma utvändiga mått som CR 130 Inox. Frysen har fyra hyllplan med separata luckor. Det är extra tjockt isolerat och har en volym på 90 liter. Isotherm CR 90 frys Inox 1092G Rostfri dörr och mont.ram

8 Cruise 130 Inox Cruise 130 Inox är ett 130-liters kylskåp med frysfack, tre hyllplan och grönsakslåda. Dörren har tre hyllor. Det är försett med belysning och fläktkyld kompressor. Isotherm CR 130 INOX Typ Utförande G Rostfri dörr och monteringsram, höger 1306V Rostfri dörr och monteringsram, vänster 1304H ASU, rostfri dörr och mont.ram, höger 1304V ASU, rostfri dörr och mont.ram, vänster 545 Cruise 130 Drink Inox Cruise 130 D Inox har i stället för frysfacket en plattförångare monterad på skåpets bakre vägg. Det skapar mer plats i skåpet för flaskor och burkar. Det har belysning och som tillval finns speciella flaskhyllor. Isotherm CR 130 Drink INOX 1307G Rostfri dörr och mont.ram Cruise 187 Inox Cruise 187 Inox är ett nytt tvådörrars kyl- och frysskåp. Den integrerade ventilationen säkerställer en god ventilation även vid knappa installationsutrymmen. Interiören är snygg och diskret med vita grönsakslådor och hyllkanter i rostfritt. Isotherm CR 187 INOX 1187G Rostfri dörr och mont.ram Belysning i kyldelen. Finns också mot specialbeställning i en lägre version utan ventilationskanal upptill, höjd 1245 mm Cruise 195 Inox Cruise 195 Inox är en tvådörrars kyl- och frysskåp. Kylskåpet är på 130 liter och den nedre frysen är 65 liter stor. Kylskåpet har belysning och grönsakshylla. Extra kraftig isolering i frysen. Inbyggnadsram för infälld montering ingår Isotherm CR 195 INOX G Rostfri dörr och mont.ram, höger 1196V Rostfri dörr och mont.ram, vänster 560 Cruise 200 Inox CR 200 Inox är ett tvådörrars kyl- och frysskåp, sida vid sida. Kylskåpet är på 150 liter och frysen är på 50 liter. Kylskåpet har belysning, två hyllplan och dubbla plastlådor längst ner. Dörren är försedd Isotherm CR 200 INOX 1206G Rostfri dörr och mont.ram med tre hyllor. Frysen har tre hyllor och en plastbunke nertill. Kombinationen drivs av en kompressor med fläktkylning

9 Drawer 49 Inox Drawer 49 Inox är det senaste tillskottet i Isotherm Drawer familjen. Interiören är designad för att passa matförpackningar, med två robusta draglådor med integrerade ställbara fack och blått ledljus som innerbelysning. Isotherm Drawer 49 INOX 1497G Rostfri draglåda och front Drawer 55 frys Inox Drawer 55 Frys är en draglådefrys, gjord med samma yttermått som DR 65 kyl för att tillåta installation av frys/kyl, sida vid sida. Den extra tjocka isoleringen ger en väldigt låg energiförbrukning. DR 55 F Isotherm Drawer 55 INOX 1557G Rostfri draglåda och front Inox är frostfri, vilket är unikt och gör att ingen manuell avfrostning behövs. En automatisk avfrostnings cykel är integrerad. Spillvattnet leds ut från frysen och dunstar på skåpets baksida. Frysen har en fläktkyld förångare för att reglera temperaturen och två robusta draglådor Drawer 65 Inox Drawer 65 Inox är en modell baserad på det traditionella CR65 kylskåpet. Den är utförd som en draglåda i stället för den traditionella dörröppningen. Kylskåpet har praktisk inredning som kan anpassas till olika Isotherm Drawer 65 INOX 1657G Rostfri draglåda och front behov. Skåpet har tresidig monteringsram och innerbelysning. Kompressorn sitter upptill-baktill och är fläktkyld Drawer 105 Inox DR 105 "draglådekyl" är ett koncept som verkligen ger nya möjligheter till installationer där en vanlig kyl inte passar. Den kan installeras som ordinare pentrykyl, som drinkbar eller till och med uppe på fly-bridge. Finns med rostfri frontpanel eller med endast isolerad front, Typ 1051G Utförande för möjlighet att själv installera panel i valfritt träslag. Isotherm Drawer 105 INOX 540 Rostfri draglåda och front 1052SP Rostfri draglåda och front, SP Drawer 190 Inox DR 190 Inox är en kyl i draglådeutförande. Den har två utdragbara enheter med praktisk anpassningsbar inredning. DR 190 Inox har en fläktkyld kompressor monterad baktill-nertill, som ger helt slät baksida. Den har tresidig monteringsram för flushmontering. Isotherm Drawer 190 INOX Typ 1192G Utförande Rostfri draglåda och front

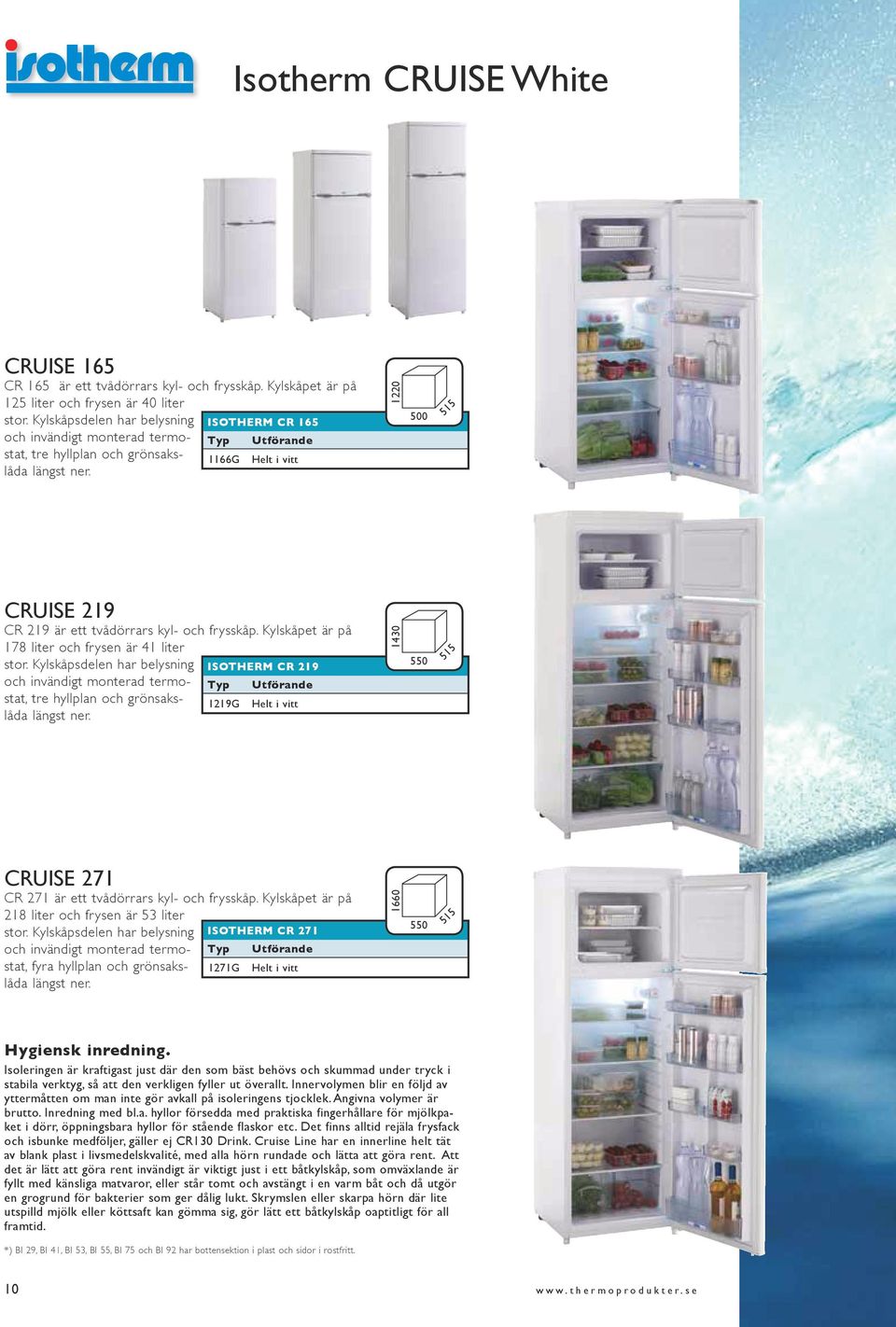

10 Isotherm CRUISE White Cruise 165 CR 165 är ett tvådörrars kyl- och frysskåp. Kylskåpet är på 125 liter och frysen är 40 liter stor. Kylskåpsdelen har belysning och invändigt monterad termostat, tre hyllplan och grönsakslåda längst ner. Isotherm CR G Helt i vitt Cruise 219 CR 219 är ett tvådörrars kyl- och frysskåp. Kylskåpet är på 178 liter och frysen är 41 liter stor. Kylskåpsdelen har belysning och invändigt monterad termostat, tre hyllplan och grönsakslåda längst ner. Isotherm CR G Helt i vitt Cruise 271 CR 271 är ett tvådörrars kyl- och frysskåp. Kylskåpet är på 218 liter och frysen är 53 liter stor. Kylskåpsdelen har belysning och invändigt monterad termostat, fyra hyllplan och grönsakslåda längst ner. Isotherm CR G Helt i vitt Hygiensk inredning. Isoleringen är kraftigast just där den som bäst behövs och skummad under tryck i stabila verktyg, så att den verkligen fyller ut överallt. Innervolymen blir en följd av yttermåtten om man inte gör avkall på isoleringens tjocklek. Angivna volymer är brutto. Inredning med bl.a. hyllor försedda med praktiska fingerhållare för mjölkpaket i dörr, öppningsbara hyllor för stående flaskor etc. Det finns alltid rejäla frysfack och isbunke medföljer, gäller ej CR130 Drink. Cruise Line har en innerline helt tät av blank plast i livsmedelskvalité, med alla hörn rundade och lätta att göra rent. Att det är lätt att göra rent invändigt är viktigt just i ett båtkylskåp, som omväxlande är fyllt med känsliga matvaror, eller står tomt och avstängt i en varm båt och då utgör en grogrund för bakterier som ger dålig lukt. Skrymslen eller skarpa hörn där lite utspilld mjölk eller köttsaft kan gömma sig, gör lätt ett båtkylskåp oaptitligt för all framtid. *) BI 29, BI 41, BI 53, BI 55, BI 75 och BI 92 har bottensektion i plast och sidor i rostfritt. 10

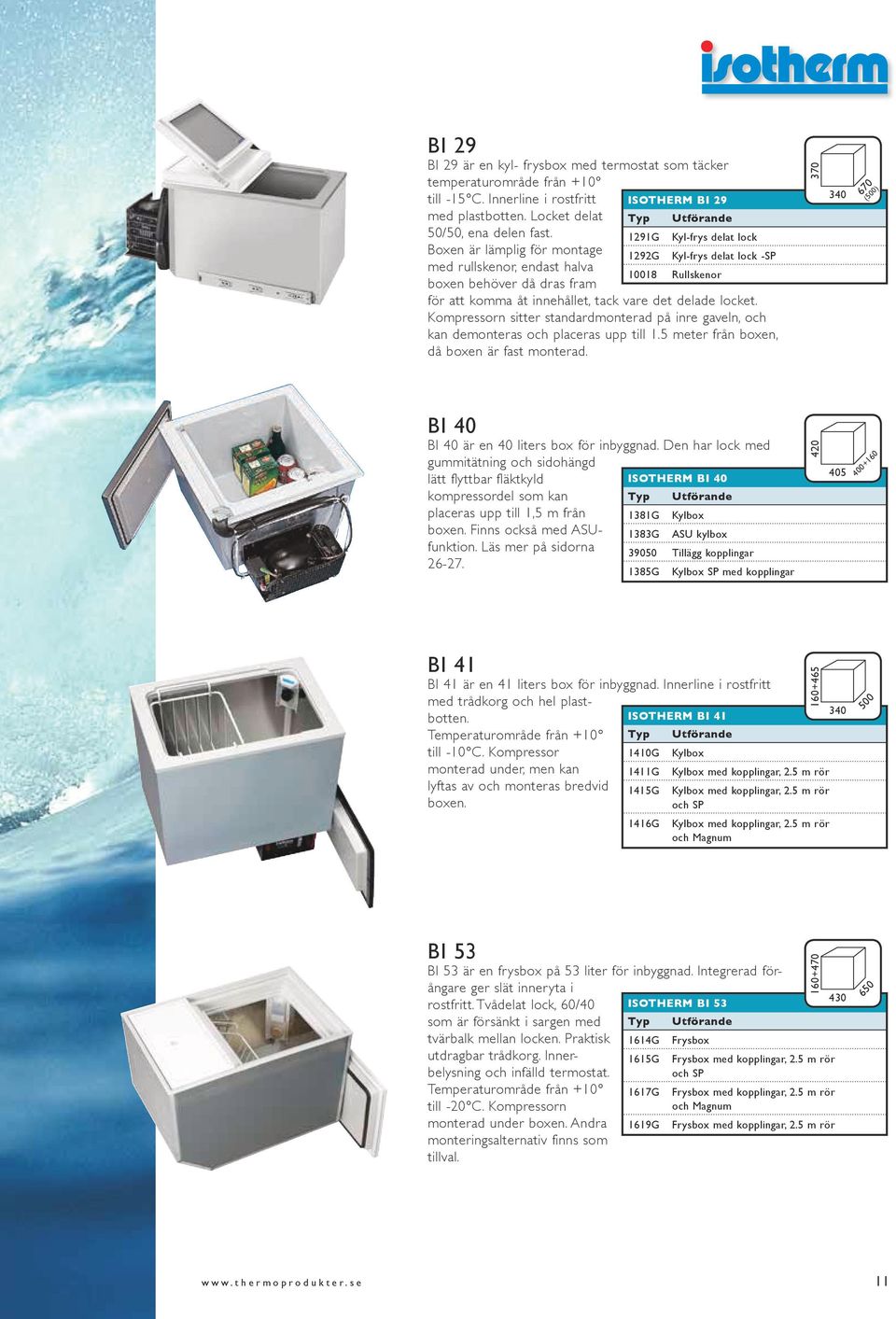

11 BI 29 BI 29 är en kyl- frysbox med termostat som täcker temperaturområde från +10 till -15 C. Innerline i rostfritt med plastbotten. Locket delat 50/50, ena delen fast. Boxen är lämplig för montage med rullskenor, endast halva boxen behöver då dras fram Isotherm bi G Kyl-frys delat lock 1292G Kyl-frys delat lock -SP Rullskenor för att komma åt innehållet, tack vare det delade locket. Kompressorn sitter standardmonterad på inre gaveln, och kan demonteras och placeras upp till 1.5 meter från boxen, då boxen är fast monterad (500) BI 40 BI 40 är en 40 liters box för inbyggnad. Den har lock med gummitätning och sidohängd lätt flyttbar fläktkyld kompressordel som kan placeras upp till 1,5 m från boxen. Finns också med ASUfunktion. Läs mer på sidorna Isotherm bi G Kylbox 1383G ASU kylbox Tillägg kopplingar 1385G Kylbox SP med kopplingar BI 41 BI 41 är en 41 liters box för inbyggnad. Innerline i rostfritt med trådkorg och hel plastbotten. Temperaturområde från +10 till -10 C. Kompressor monterad under, men kan lyftas av och monteras bredvid boxen Isotherm bi G Kylbox 1411G Kylbox med kopplingar, 2.5 m rör 1415G Kylbox med kopplingar, 2.5 m rör och SP 1416G Kylbox med kopplingar, 2.5 m rör och Magnum 500 BI 53 BI 53 är en frysbox på 53 liter för inbyggnad. Integrerad förångare ger slät inneryta i rostfritt. Tvådelat lock, 60/40 som är försänkt i sargen med tvärbalk mellan locken. Praktisk utdragbar trådkorg. Innerbelysning och infälld termostat. Temperaturområde från +10 till -20 C. Kompressorn monterad under boxen. Andra monteringsalternativ finns som tillval Isotherm bi G Frysbox 1615G Frysbox med kopplingar, 2.5 m rör och SP 1617G Frysbox med kopplingar, 2.5 m rör och Magnum 1619G Frysbox med kopplingar, 2.5 m rör

12 BI 55 BI 55 är en kylbox för inbyggnad med volymen 55 liter. Integrerad förångare ger slät inneryta i rostfritt. Isotherm bi 55 En lockisolering försänkt i sargen, täcker ca. 2/3 av boxen. 1625G Kylbox 2 st trådkorgar. Innerbelysning 1626G och infälld termostat. Kompressorn monterad under boxen. Andra monteringsalternativ finns som tillval Kylbox med kopplingar, 2,5 m rör och SP BI 75 BI 75 är en 75 liters kylbox för inbyggnad. Integrerad förångare ger slät inneryta i rostfritt. Tvådelat lock, 60/40 som är försänkt i sargen med löstagbar tvärbalk mellan locken. Praktisk utdragbar trådkorg. Innerbelysning och infälld termostat. Kompressorn monterad under boxen. Andra monteringsalternativ finns som tillval Isotherm bi G Kylbox 1618G Kylbox med kopplingar, 2.5 m rör 1613G Kylbox med kopplingar, 2.5 m rör och SP 1616G Kylbox med kopplingar, 2.5 m rör och Magnum 650 BI 92 BI 92 är en kyl/frysbox för inbyggnad på 92 liter. Integrerad förångare ger slät inneryta i rostfritt. Tvådelad lockisolering, båda av samma storlek, försänkt i sargen med tvärbalk mellan locken. Tre trådkorgar och mellanvägg. Innerbelysning och infälld termostat. Kompressorn monterad under boxen. Andra monteringsalternativ finns som tillval Isotherm bi G Kyl-frysbox dubbla termostater 1620G Kylbox med kopplingar, 2.5 m rör 1611G Kyl-frysbox med kopplingar, 2.5 m rör SP 1622G Kyl-frysbox med kopplingar, 2.5 m rör Magnum

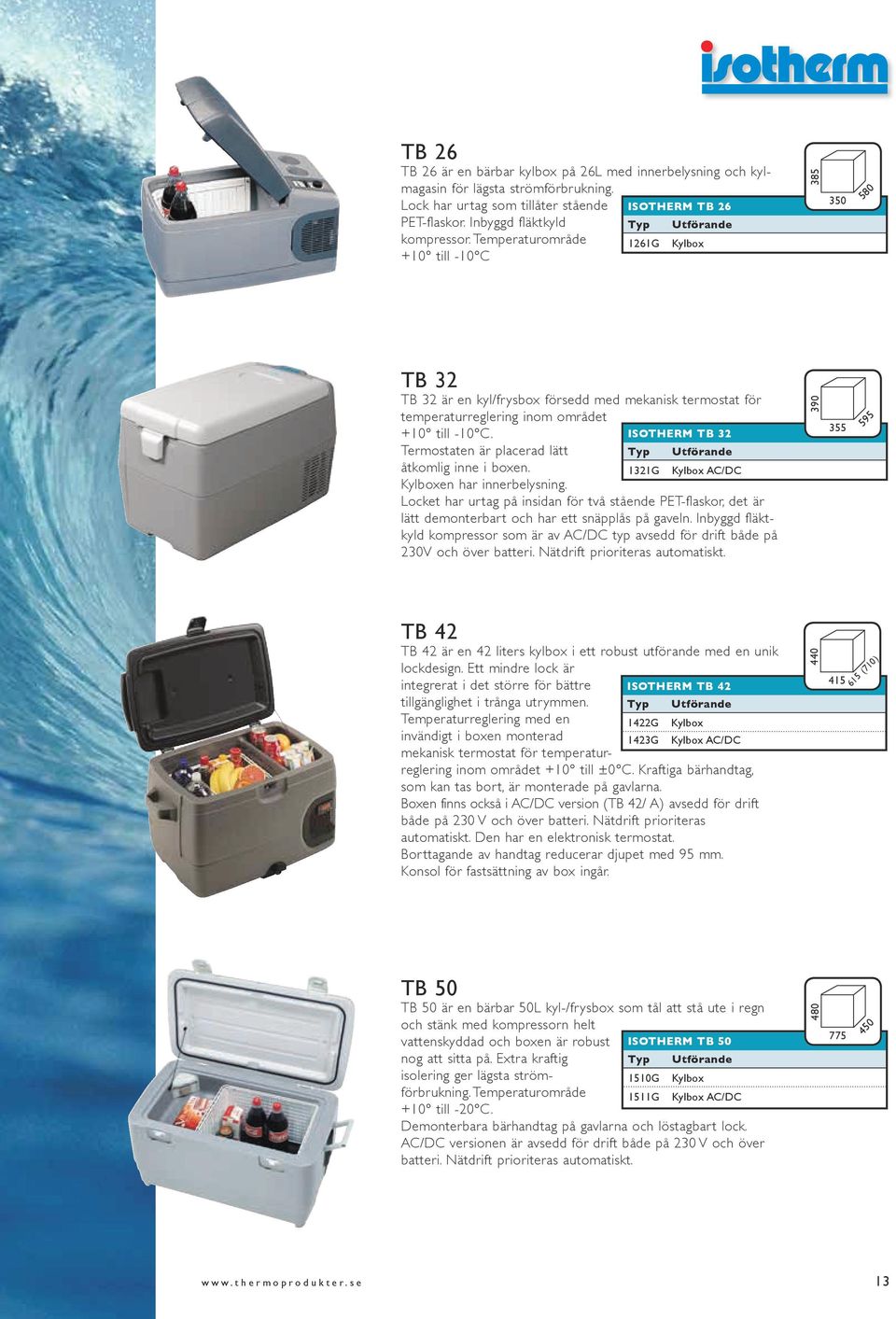

13 TB 26 TB 26 är en bärbar kylbox på 26L med innerbelysning och kylmagasin för lägsta strömförbrukning. Lock har urtag som tillåter stående PET-flaskor. Inbyggd fläktkyld kompressor. Temperaturområde +10 till -10 C Isotherm tb G Kylbox TB 32 TB 32 är en kyl/frysbox försedd med mekanisk termostat för temperaturreglering inom området +10 till -10 C. Termostaten är placerad lätt åtkomlig inne i boxen. Kylboxen har innerbelysning. Isotherm tb G Kylbox AC/DC Locket har urtag på insidan för två stående PET-flaskor, det är lätt demonterbart och har ett snäpplås på gaveln. Inbyggd fläktkyld kompressor som är av AC/DC typ avsedd för drift både på 230V och över batteri. Nätdrift prioriteras automatiskt TB 42 TB 42 är en 42 liters kylbox i ett robust utförande med en unik lockdesign. Ett mindre lock är Isotherm tb G Kylbox 1423G Kylbox AC/DC integrerat i det större för bättre tillgänglighet i trånga utrymmen. Temperaturreglering med en invändigt i boxen monterad mekanisk termostat för temperaturreglering inom området +10 till ±0 C. Kraftiga bärhandtag, som kan tas bort, är monterade på gavlarna. Boxen finns också i AC/DC version (TB 42/ A) avsedd för drift både på 230 V och över batteri. Nätdrift prioriteras automatiskt. Den har en elektronisk termostat. Borttagande av handtag reducerar djupet med 95 mm. Konsol för fastsättning av box ingår (710) TB 50 TB 50 är en bärbar 50L kyl-/frysbox som tål att stå ute i regn och stänk med kompressorn helt vattenskyddad och boxen är robust nog att sitta på. Extra kraftig isolering ger lägsta strömförbrukning. Temperaturområde +10 till -20 C. Isotherm tb G Kylbox 1511G Kylbox AC/DC Demonterbara bärhandtag på gavlarna och löstagbart lock. AC/DC versionen är avsedd för drift både på 230 V och över batteri. Nätdrift prioriteras automatiskt

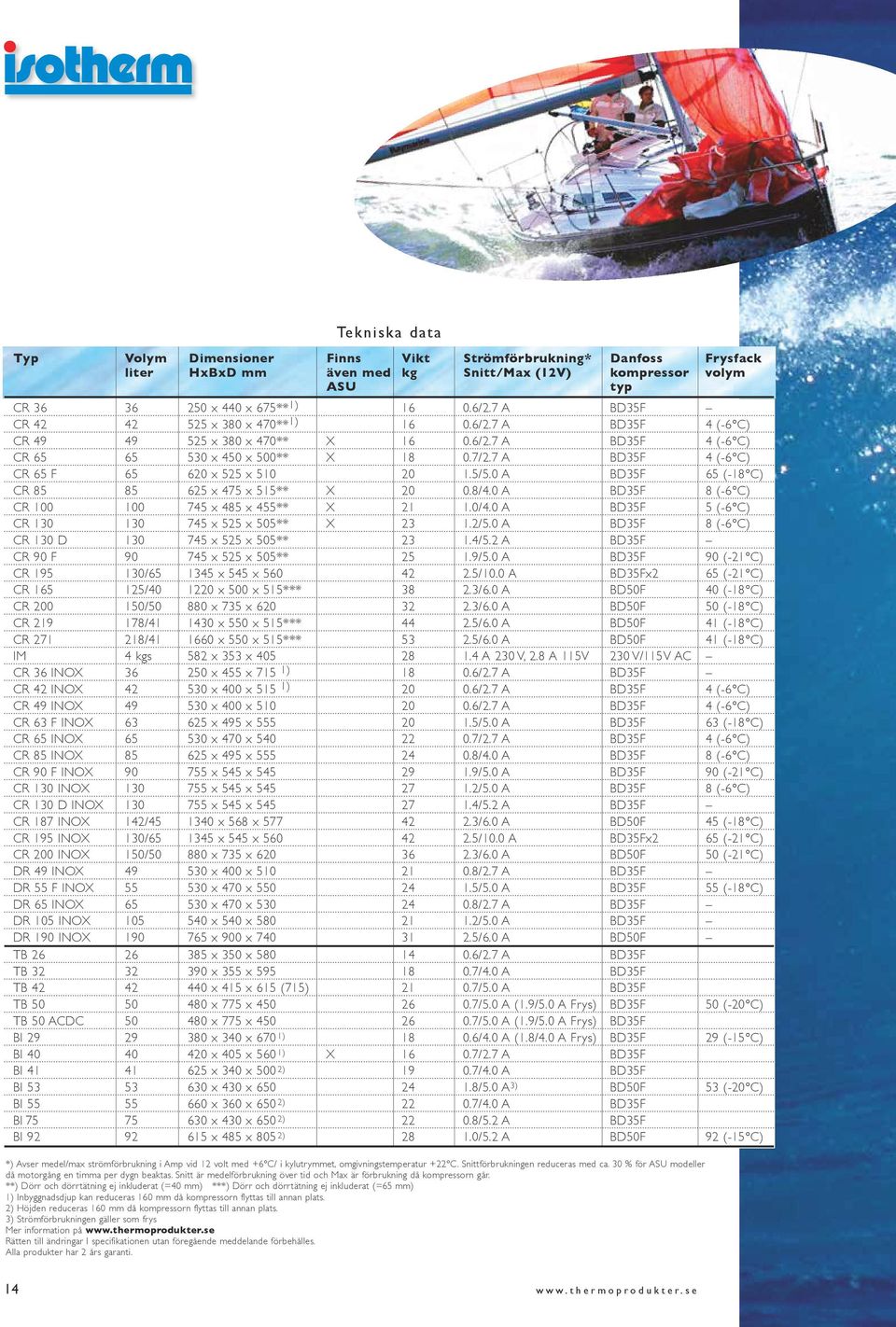

14 Tekniska data Typ Volym Dimensioner Finns Vikt Strömförbrukning* Danfoss Frysfack liter HxBxD mm även med kg Snitt/Max (12V) kompressor volym ASU typ CR x 440 x 675** 1) /2.7 A BD35F CR x 380 x 470** 1) /2.7 A BD35F 4 (-6 C) CR x 380 x 470** X /2.7 A BD35F 4 (-6 C) CR x 450 x 500** X /2.7 A BD35F 4 (-6 C) CR 65 F x 525 x /5.0 A BD35F 65 (-18 C) CR x 475 x 515** X /4.0 A BD35F 8 (-6 C) CR x 485 x 455** X /4.0 A BD35F 5 (-6 C) CR x 525 x 505** X /5.0 A BD35F 8 (-6 C) CR 130 D x 525 x 505** /5.2 A BD35F CR 90 F x 525 x 505** /5.0 A BD35F 90 (-21 C) CR / x 545 x /10.0 A BD35Fx2 65 (-21 C) CR / x 500 x 515*** /6.0 A BD50F 40 (-18 C) CR / x 735 x /6.0 A BD50F 50 (-18 C) CR / x 550 x 515*** /6.0 A BD50F 41 (-18 C) CR / x 550 x 515*** /6.0 A BD50F 41 (-18 C) IM 4 kgs 582 x 353 x A 230 V, 2.8 A 115V 230 V/115 V AC CR 36 INOX x 455 x 715 1) /2.7 A BD35F CR 42 INOX x 400 x 515 1) /2.7 A BD35F 4 (-6 C) CR 49 INOX x 400 x /2.7 A BD35F 4 (-6 C) CR 63 F INOX x 495 x /5.0 A BD35F 63 (-18 C) CR 65 INOX x 470 x /2.7 A BD35F 4 (-6 C) CR 85 INOX x 495 x /4.0 A BD35F 8 (-6 C) CR 90 F INOX x 545 x /5.0 A BD35F 90 (-21 C) CR 130 INOX x 545 x /5.0 A BD35F 8 (-6 C) CR 130 D INOX x 545 x /5.2 A BD35F CR 187 INOX 142/ x 568 x /6.0 A BD50F 45 (-18 C) CR 195 INOX 130/ x 545 x /10.0 A BD35Fx2 65 (-21 C) CR 200 INOX 150/ x 735 x /6.0 A BD50F 50 (-21 C) DR 49 INOX x 400 x /2.7 A BD35F DR 55 F INOX x 470 x /5.0 A BD35F 55 (-18 C) DR 65 INOX x 470 x /2.7 A BD35F DR 105 INOX x 540 x /5.0 A BD35F DR 190 INOX x 900 x /6.0 A BD50F TB x 350 x /2.7 A BD35F TB x 355 x /4.0 A BD35F TB x 415 x 615 (715) /5.0 A BD35F TB x 775 x /5.0 A (1.9/5.0 A Frys) BD35F 50 (-20 C) TB 50 ACDC x 775 x /5.0 A (1.9/5.0 A Frys) BD35F BI x 340 x 670 1) /4.0 A (1.8/4.0 A Frys) BD35F 29 (-15 C) BI x 405 x 560 1) X /2.7 A BD35F BI x 340 x 500 2) /4.0 A BD35F BI x 430 x /5.0 A 3) BD50F 53 (-20 C) BI x 360 x 650 2) /4.0 A BD35F BI x 430 x 650 2) /5.2 A BD35F BI x 485 x 805 2) /5.2 A BD50F 92 (-15 C) *) Avser medel/max strömförbrukning i Amp vid 12 volt med +6 C/ i kylutrymmet, omgivningstemperatur +22 C. Snittförbrukningen reduceras med ca. 30 % för ASU modeller då motorgång en timma per dygn beaktas. Snitt är medelförbrukning över tid och Max är förbrukning då kompressorn går. **) Dörr och dörrtätning ej inkluderat (=40 mm) ***) Dörr och dörrtätning ej inkluderat (=65 mm) 1) Inbyggnadsdjup kan reduceras 160 mm då kompressorn flyttas till annan plats. 2) Höjden reduceras 160 mm då kompressorn flyttas till annan plats. 3) Strömförbrukningen gäller som frys Mer information på Rätten till ändringar I specifikationen utan föregående meddelande förbehålles. Alla produkter har 2 års garanti. 14

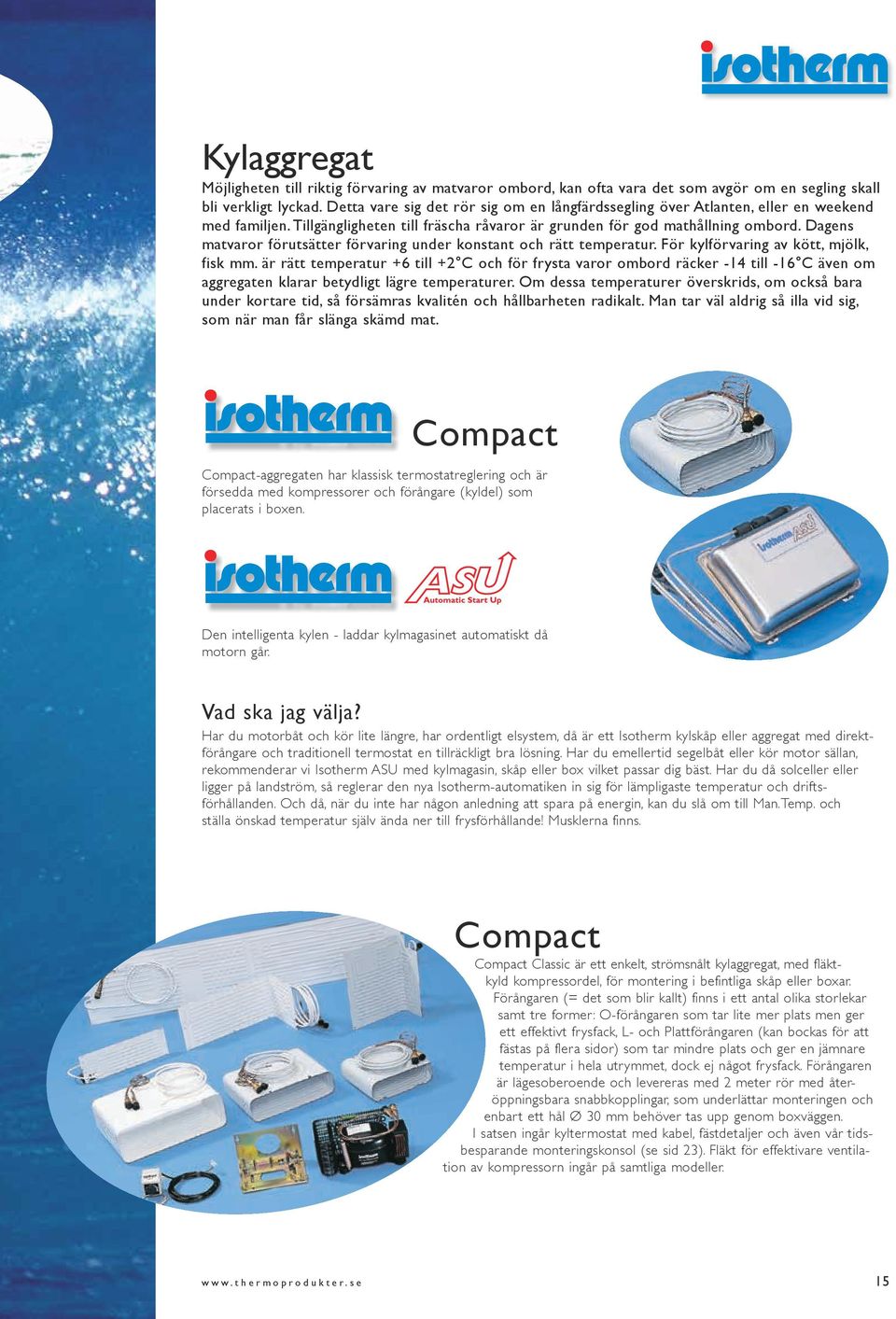

15 Kylaggregat Möjligheten till riktig förvaring av matvaror ombord, kan ofta vara det som avgör om en segling skall bli verkligt lyckad. Detta vare sig det rör sig om en långfärdssegling över Atlanten, eller en weekend med familjen. Tillgängligheten till fräscha råvaror är grunden för god mathållning ombord. Dagens matvaror förutsätter förvaring under konstant och rätt temperatur. För kylförvaring av kött, mjölk, fisk mm. är rätt temperatur +6 till +2 C och för frysta varor ombord räcker -14 till -16 C även om aggregaten klarar betydligt lägre temperaturer. Om dessa temperaturer överskrids, om också bara under kortare tid, så försämras kvalitén och hållbarheten radikalt. Man tar väl aldrig så illa vid sig, som när man får slänga skämd mat. Compact Compact-aggregaten har klassisk termostatreglering och är försedda med kompressorer och förångare (kyldel) som placerats i boxen. Den intelligenta kylen - laddar kylmagasinet automatiskt då motorn går. Vad ska jag välja? Har du motorbåt och kör lite längre, har ordentligt elsystem, då är ett Isotherm kylskåp eller aggregat med direktförångare och traditionell termostat en tillräckligt bra lösning. Har du emellertid segelbåt eller kör motor sällan, rekommenderar vi Isotherm ASU med kylmagasin, skåp eller box vilket passar dig bäst. Har du då solceller eller ligger på landström, så reglerar den nya Isotherm-automatiken in sig för lämpligaste temperatur och driftsförhållanden. Och då, när du inte har någon anledning att spara på energin, kan du slå om till Man.Temp. och ställa önskad temperatur själv ända ner till frysförhållande! Musklerna finns. Compact Compact Classic är ett enkelt, strömsnålt kylaggregat, med fläktkyld kompressordel, för montering i befintliga skåp eller boxar. n (= det som blir kallt) finns i ett antal olika storlekar samt tre former: O-förångaren som tar lite mer plats men ger ett effektivt frysfack, L- och Plattförångaren (kan bockas för att fästas på flera sidor) som tar mindre plats och ger en jämnare temperatur i hela utrymmet, dock ej något frysfack. n är lägesoberoende och levereras med 2 meter rör med återöppningsbara snabbkopplingar, som underlättar monteringen och enbart ett hål Ø 30 mm behöver tas upp genom boxväggen. I satsen ingår kyltermostat med kabel, fästdetaljer och även vår tidsbesparande monteringskonsol (se sid 23). Fläkt för effektivare ventilation av kompressorn ingår på samtliga modeller. 15

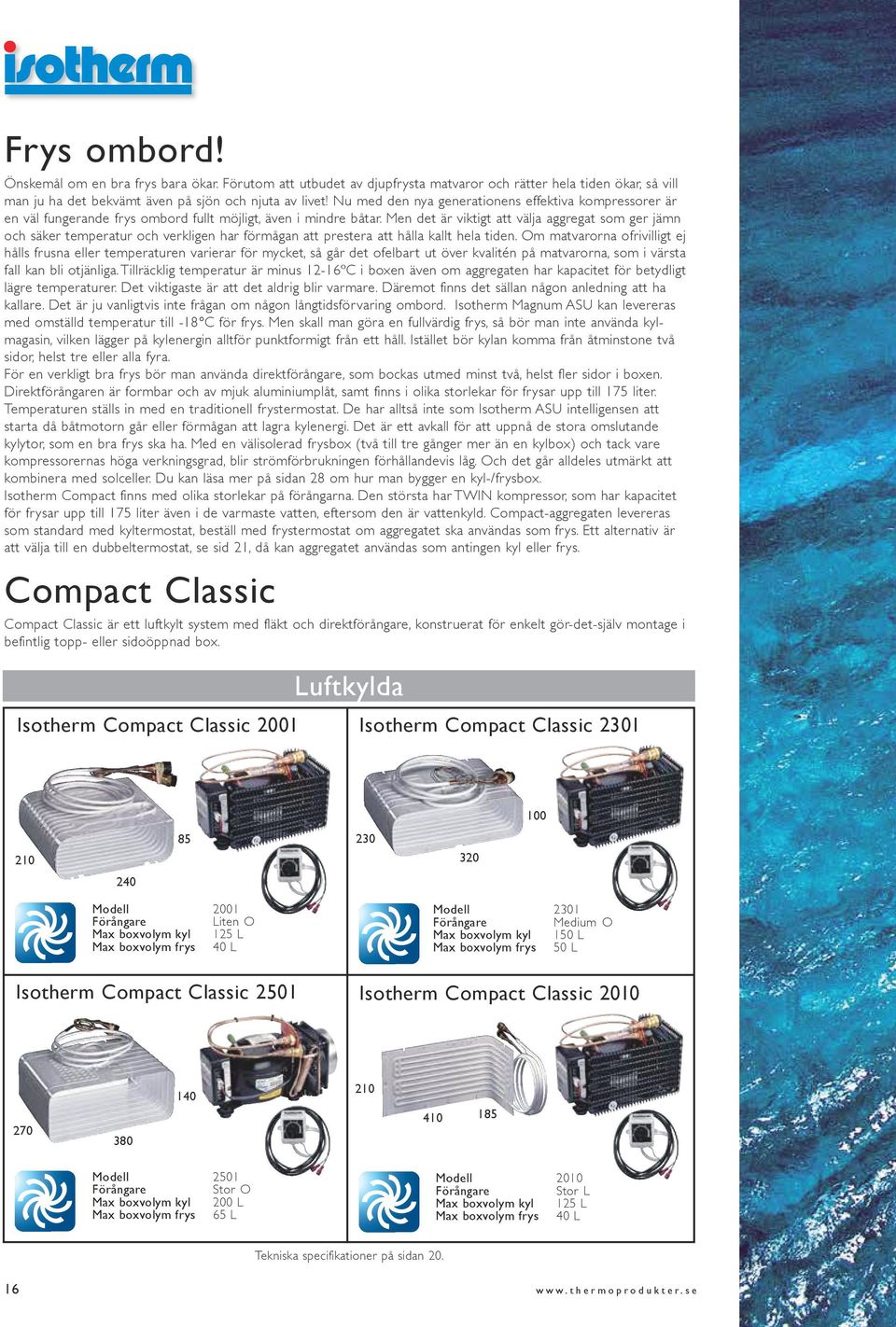

16 Frys ombord! Önskemål om en bra frys bara ökar. Förutom att utbudet av djupfrysta matvaror och rätter hela tiden ökar, så vill man ju ha det bekvämt även på sjön och njuta av livet! Nu med den nya generationens effektiva kompressorer är en väl fungerande frys ombord fullt möjligt, även i mindre båtar. Men det är viktigt att välja aggregat som ger jämn och säker temperatur och verkligen har förmågan att prestera att hålla kallt hela tiden. Om matvarorna ofrivilligt ej hålls frusna eller temperaturen varierar för mycket, så går det ofelbart ut över kvalitén på matvarorna, som i värsta fall kan bli otjänliga. Tillräcklig temperatur är minus 12-16ºC i boxen även om aggregaten har kapacitet för betydligt lägre temperaturer. Det viktigaste är att det aldrig blir varmare. Däremot finns det sällan någon anledning att ha kallare. Det är ju vanligtvis inte frågan om någon långtidsförvaring ombord. Isotherm Magnum ASU kan levereras med omställd temperatur till -18 C för frys. Men skall man göra en fullvärdig frys, så bör man inte använda kylmagasin, vilken lägger på kylenergin alltför punktformigt från ett håll. Istället bör kylan komma från åtminstone två sidor, helst tre eller alla fyra. För en verkligt bra frys bör man använda direktförångare, som bockas utmed minst två, helst fler sidor i boxen. Direktförångaren är formbar och av mjuk aluminiumplåt, samt finns i olika storlekar för frysar upp till 175 liter. Temperaturen ställs in med en traditionell frystermostat. De har alltså inte som Isotherm ASU intelligensen att starta då båtmotorn går eller förmågan att lagra kylenergi. Det är ett avkall för att uppnå de stora omslutande kylytor, som en bra frys ska ha. Med en välisolerad frysbox (två till tre gånger mer än en kylbox) och tack vare kompressorernas höga verkningsgrad, blir strömförbrukningen förhållandevis låg. Och det går alldeles utmärkt att kombinera med solceller. Du kan läsa mer på sidan 28 om hur man bygger en kyl-/frysbox. Isotherm Compact finns med olika storlekar på förångarna. Den största har TWIN kompressor, som har kapacitet för frysar upp till 175 liter även i de varmaste vatten, eftersom den är vattenkyld. Compact-aggregaten levereras som standard med kyltermostat, beställ med frystermostat om aggregatet ska användas som frys. Ett alternativ är att välja till en dubbeltermostat, se sid 21, då kan aggregatet användas som antingen kyl eller frys. Compact Classic Compact Classic är ett luftkylt system med fläkt och direktförångare, konstruerat för enkelt gör-det-själv montage i befintlig topp- eller sidoöppnad box. Isotherm Compact Classic 2001 Luftkylda Isotherm Compact Classic Modell 2001 Liten O Max boxvolym kyl 125 L Max boxvolym frys 40 L Isotherm Compact Classic 2501 Modell 2301 Medium O Max boxvolym kyl 150 L Max boxvolym frys 50 L Isotherm Compact Classic Modell 2501 Stor O Max boxvolym kyl 200 L Max boxvolym frys 65 L Modell 2010 Stor L Max boxvolym kyl 125 L Max boxvolym frys 40 L Tekniska specifikationer på sidan

17 Luftkylda Isotherm Compact Classic 2007 Isotherm Compact Classic Modell 2007 Liten L Max boxvolym kyl 100 L Max boxvolym frys 30 L Modell 2005 Liten platt Max boxvolym kyl 60 L Max boxvolym frys 20 L Isotherm Compact Classic 2006 Isotherm Compact Classic Modell 2006 Platt Max boxvolym kyl 80 L Max boxvolym frys 25 L 386 Modell 2011 Platt Max boxvolym kyl 150 L Max boxvolym frys 50 L Isotherm Compact Classic 2012 Isotherm Compact Classic Modell 2012 Platt Max boxvolym kyl 170 L Max boxvolym frys 55 L Modell 2016 Platt Max boxvolym kyl 200 L Max boxvolym frys 65 L Isotherm Compact Classic 2017 Isotherm Compact Classic Modell 2017 Platt Max boxvolym kyl 260 L Max boxvolym frys 90 L Modell 2013 Stor platt Max boxvolym kyl 400 L Max boxvolym frys 140 L Tekniska specifikationer på sidan

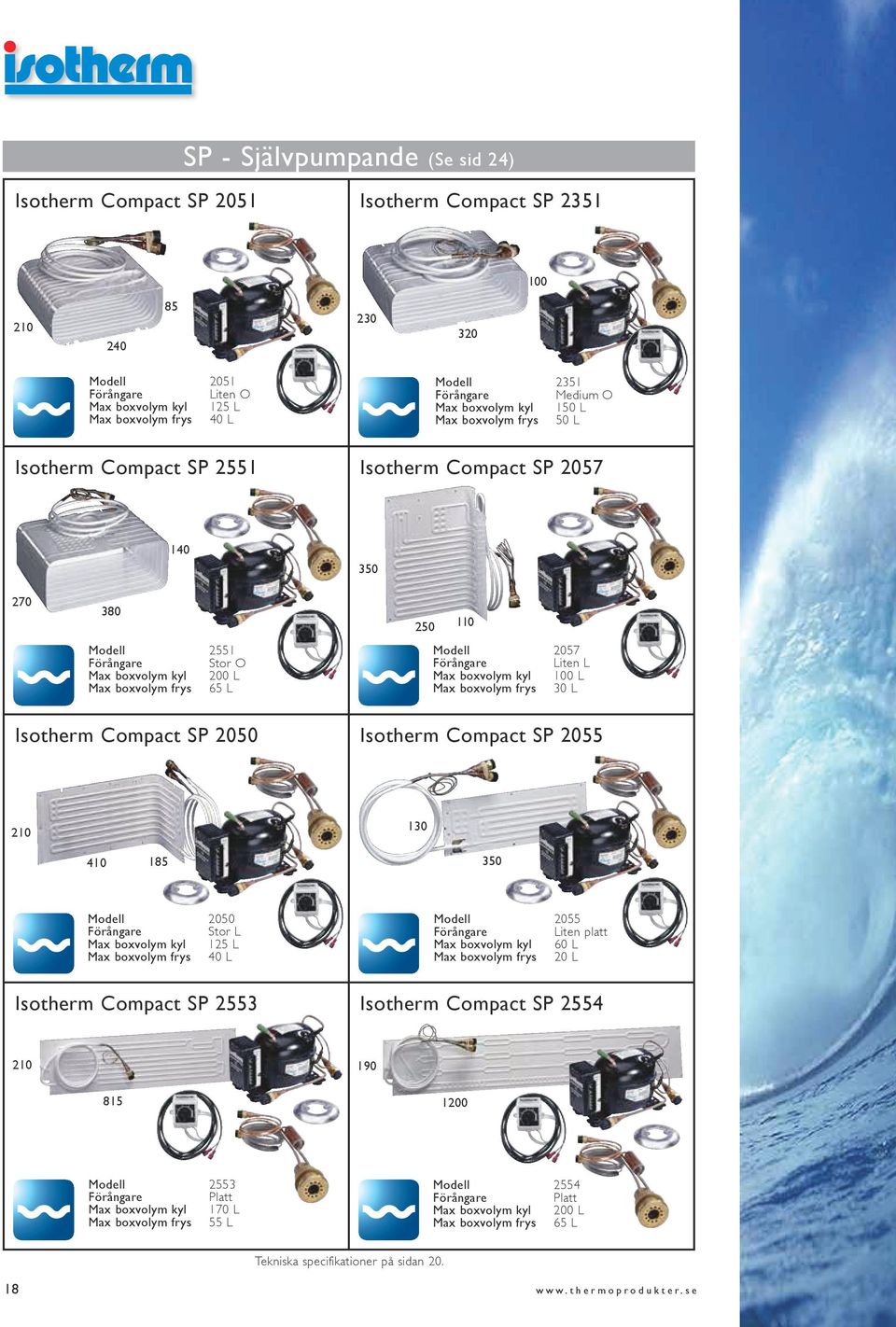

18 SP - Självpumpande (Se sid 24) Isotherm Compact SP 2051 Isotherm Compact SP Modell 2051 Liten O Max boxvolym kyl 125 L Max boxvolym frys 40 L Modell 2351 Medium O Max boxvolym kyl 150 L Max boxvolym frys 50 L Isotherm Compact SP 2551 Isotherm Compact SP Modell 2551 Stor O Max boxvolym kyl 200 L Max boxvolym frys 65 L Modell 2057 Liten L Max boxvolym kyl 100 L Max boxvolym frys 30 L Isotherm Compact SP 2050 Isotherm Compact SP Modell 2050 Stor L Max boxvolym kyl 125 L Max boxvolym frys 40 L Modell 2055 Liten platt Max boxvolym kyl 60 L Max boxvolym frys 20 L Isotherm Compact SP 2553 Isotherm Compact SP Modell 2553 Platt Max boxvolym kyl 170 L Max boxvolym frys 55 L Modell 2554 Platt Max boxvolym kyl 200 L Max boxvolym frys 65 L Tekniska specifikationer på sidan

19 SP - Självpumpande (Se sid 24) Isotherm Compact SP 2555 Isotherm Compact SP Modell 2555 Platt Max boxvolym kyl 260 L Max boxvolym frys 90 L Modell 2556 Stor platt Max boxvolym kyl 400 L Max boxvolym frys 140 L Isotherm Compact Magnum 2505 Magnum (Se sid 25) Isotherm Compact Magnum Modell 2505 Stor O Max boxvolym kyl 200 L Max boxvolym frys 65 L 815 Modell 2511 Platt Max boxvolym kyl 170 L Max boxvolym frys 55 L Isotherm Compact Magnum 2512 Isotherm Compact Magnum Modell 2512 Platt Max boxvolym kyl 200 L Max boxvolym frys 65 L Modell 2513 Platt Max boxvolym kyl 260 L Max boxvolym frys 90 L Isotherm Compact Magnum 2507 Isotherm Compact Magnum Modell 2507 Stor platt Max boxvolym kyl 400 L Max boxvolym frys 140 L Modell 2509 Jumbo platt Max boxvolym kyl 500 L Max boxvolym frys 175 L Tekniska specifikationer på sidan

20 Isotherm Compact Magnum 2607 Isotherm Compact Magnum Modell 2607 Stor platt Max boxvolym kyl 425 L Max boxvolym frys 150 L Modell 2609 Jumbo platt Max boxvolym kyl 600 L Max boxvolym frys 175 L Tekniska data Typ Volym Mått Mått Vikt Medel/Max* Danfoss Temperatur förångare kompressor kg strömförbrukning kompressor område** A x B x C mm L x B x H mm 12 V typ Luft x x 160 x /2.7 A BD35F Kyl x x 160 x /4.0 A BD35F Kyl x 85 x x 160 x /2.7 A BD35F Kyl x 100 x x 160 x /4.0 A BD35F Kyl x 140 x x 160 x /5.2 A BD50F Kyl x x 160 x /2.7 A BD35F Kyl x x 160 x /2.7 A BD35F Kyl x x 160 x /2.7 A BD35F Kyl x x 160 x /5.2 A BD50F Kombi x x 160 x /6.2 A BD50F Kombi x x 160 x /6.2 A BD50F Kombi x x 160 x /6.2 A BD50F Kombi SP x 85 x x 135 x /2.5 A BD35F Kyl x 100 x x 135 x /3.8 A BD35F Kyl x 140 x x 135 x /5.0 A BD50F Kyl x x 135 x /2.5 A BD35F Kyl x x 135 x /2.5 A BD35F Kyl x x 135 x /3.8 A BD35F Kyl x x 135 x /5.0 A BD50F Kombi x x 135 x /6.0 A BD50F Kombi x x 135 x /6.0 A BD50F Kombi x x 135 x /6.0 A BD50F Kombi Magnum x 140 x x 220 x /6.5 A BD50F Kombi x x 220 x /5.3 A BD50F Kombi x x 220 x /6.5 A BD50F Kombi x x 220 x /6.5 A BD50F Kombi x x 220 x /6.5 A BD50F Kombi x x 225 x /10.0 A BD50Fx2 Kombi x x 220 x /10.5 A BD80F Kombi x x 220 x /10.5 A BD80F Kombi *) Avser medel/max strömförbrukning (12 volt) vid +6 C i kylutrymmet och omgivningstemperatur +22 C mätt i normalisolerad kylbox med halva rekommenderade maxvolymen enligt ovan. Snitt är medelförbrukning över tid och Max är förbrukning då kompressorn går. **)Temperaturområden: Kyl ner till +2 C, Kombi +10 till -14 C och Frys -17 till -22 C. Vid beräkning av lämpligt aggregat för frys: Dela max rekommenderad volym ovan med 3. Minska rekommenderad box volym med 10-20% för tropiskt klimat. Mer information finns på: Rätten till ändringar i specifikationen utan föregående meddelande förbehålles. Alla produkter har 2 års garanti. 20

21 - Frysfackslucka Kransats SP Dubbeltermostat med väljarknapp En praktisk klick on monteringskonsol ingår i aggregaten. (Ej Magnum) Skruva fast konsolen och lyft kompressorn på plats. KLICK! Där sitter kompressorn, låst utan några verktyg eller passningar. Cirkulationsfläkt Tillbehör /230-24V konverter Ventilationsslangsats Monteringskonsol med snäpplåsning* Frysfackslucka Liten O Frysfackslucka Medium O Frysfackslucka Stor O Cirkulationsfläkt Termostatsats frys 0 till -22 C Dubbeltermostat sats 10 till -22 C Skarvrör 1 m med kopplingar Skarvrör 2 m med kopplingar Skarvrör 3 m med kopplingar Extra zinkanod till SP Kransats till SP Zinkanoder (par) till Magnum Dubbeltermostat (tillägg) Slusstermostat * Passar ej Magnum. 21

22 Isotherm ASU Ett aggregat för inbyggnad i befintlig box i framförallt segelbåtar. Med ASU funktionen erhålls rejäl kyla till absolut minimal belastning på batterierna. Den riktiga lösningen just för segelbåtar som sällan använder motorn. Isotherm ASU finns i tre olika versioner med samma grundkoncept, med en kompressor och ett kylmagasin som sätts in i kylboxen. Modellerna ASU 3201 och ASU 3701 är luftkylda med varvtalsstyrd fläkt för lägsta ljudnivå, ASU 3251SP och ASU 3751SP är vattenkylda med den unika Isotherm bordgenomföringen och Magnum modellerna ASU 4201, ASU 4701, ASU 5301 och ASU 5801 är också vattenkylda med en cirkulationspump som kyler kondensorn/värmeväxlaren för den allra bästa verkningsgraden i svåra klimatiska förhållanden. Kompressorn ska sitta plant i båten medan det rostfria kylmagasinet är lägesoberoende och monteras högt upp i kylboxen. Kylmagasinet förbinds med kompressorn genom ett tre meter långt flexibelt anslutningsrör som i änden är försett med återöppningsbara snabbkopplingar. Systemet är förfyllt med köldmedium och klart att ta i bruk så snart elektroniken ansluts till batteriet. Sedan känner automatiken av spänningen i elsystemet och vet när motorn går och kompressorn ska varva upp för fullt, respektive när det är dags att snåla med batteriströmmen. Hur det fungerar kan du läsa mer om på sid. 26 och 27. Isotherm ASU 2201 Modell 2201 Liten O Max boxvolym kyl 125 L Isotherm ASU NYHET Tillbehör /230-24V konverter Ventilationsslangsats Innerbelysning sats Zinkanod till SP (extra) Kransats till SP Låda för istillverkning Förlängningskabel 10 m till panel Extra zinkanoder (par) till Magnum Skarvrör 1 m med kopplingar Skarvrör 2 m med kopplingar Skarvrör 3 m med kopplingar Isotherm ASU 3201 Isotherm ASU 3701 Modell 3201 Litet kylmagasin Max boxvolym kylbox 125 L Modell 3701 Medium kylmagasin Max boxvolym kylbox 200 L Isotherm ASU 3251 SP Isotherm ASU 3751 SP Modell 3251 Litet kylmagasin Max boxvolym kylbox 125 L Modell 3751 Medium kylmagasin Max boxvolym kylbox 200 L Tekniska specifikationer på sidan

23 Isotherm ASU 4201 Magnum Isotherm ASU 5801 Magnum Modell 4201 Medium kylmagasin Max boxvolym kylbox 200 L Isotherm ASU 5301 Magnum Modell 5801 XL kylmagasin Max boxvolym 325 L Isotherm ASU 4901 Magnum Modell 5301 Stort kylmagasin Max boxvolym 260 L Modell 4901 XXL kylmagasin Max boxvolym 500 L En praktisk klick on monterings konsol ingår (ej Magnum). För lodeller vågrät montering. Skruva fast konsolen och lyft kompressorn på plats. KLICK! Där sitter kompressorn, låst utan några verktyg eller passningar. Isotherm ASU sköts från en speciell manöverpanel. Om denna ställs i läge Normal/Auto aktiveras automatiken varvid kylen sköter sig helt själv och håller rätt temperatur till absolut lägsta belastning på batterierna. Det förekommer ofta att man inte har någon anledning att spara på strömmen ombord, om man ligger på landström eller har solceller. Då används läge Man.Temp och en individuellt lämplig temperatur ställs med en ratt på panelen. Till Isotherms olika kylmagasin finns en praktisk islåda i rostfritt, för att frysa is i isplastpåsar som fylls med vatten. Isotherm ASU aggregat levereras i en komplett sats för självmontage. Allt är förfyllt och klart. Kylmagasinet och kompressorn förbinds med snabbkopplingar. Dessa går att ta isär igen vilket gör att vi kan provköra alla aggregat i vår produktion, allt för högsta kvalité. Kablar och kontakter är av telefontyp, med förgyllda kontaktdon. Tekniska data Modell Max Mått Mått Vikt Medel/max Danfoss Temperavolym kylmagasin Kompressor kg strömförbrukning* kompressor tur- L x B x H mm L x B x H mm 12V Typ område** x 110 x x 160 x /5.0 A BD35F Kyl x 210 x x 160 x /5.0 A BD35F Kyl x 280 x x 160 x /6.2 A BD50F Kyl x 210 x x 135 x /4.8 A BD35F Kyl x 280 x x 135 x /6.0 A BD50F Kyl x 280 x x 220 x /7.1 A BD50F Kyl x 280 x x 220 x /7.1 A BD50F Kyl x 325 x x 220 x /10.5 A BD80F Kyl x 280 x x 225 x /10.0 A BD50Fx2 Kyl x 320 x x 225 x /10.0 A BD50Fx2 Kyl *) Avser medel/max strömförbrukning (12 volt) vid +6 C i kylutrymmet och omgivningstemperatur +22 C mätt i normalisolerad kylbox med halva rekommenderade maxvolymen enligt ovan. Snittförbrukningen reduceras med ca. 40% då motorgång en timma per dygn beaktas. Snitt är förbrukning över tid och Max är förbrukning då kompressorn går. **)Temperaturområden: Kyl ner till +2 C. Mer information finns på: Minska rekommenderad boxvolym med 10-20% för tropiskt klimat. Rätten till ändringar i specifikationen utan föregående meddelande förbehålles. Alla produkter har 2 års garanti. 23

24 Kyla är att flytta värme från matvarorna! En kyl producerar egentligen inte kyla - den flyttar värme från dina matvaror. Det är därför av största vikt att bli av med denna värme så effektivt som möjligt för att få minimal strömförbrukning. Just låg strömförbrukning är vårt motto och vi har kylaggregat som kyls via luft eller sjövatten. Fläktkyld Att kyla med luft är den traditionella metoden för att bli av med värmen i ett kylaggregat. En fläkt blåser luften genom kondensorn. Det är därför viktigt att utrymmet där kompressorenheten är placerad är bra ventilerat så att sval luft kan tas in långt ner och den uppvärmda luften kan evakueras uppåt. Det är som svalast längst ner i båten, skrovet kyls av vattnet på utsidan, varför man bör eftersträva att montera kompressorenheten så lågt som möjligt. Självpumpande, sjövattenkylda aggregat Sjövattenkylt, ger ännu högre verkningsgrad. Lägre strömförbrukning. I det närmaste ljudlöst. Inga fläktar eller pumpar. Man slipper att få värmen i båten, utan den avgives till det omgivande havet. Inga extra håltagningar i skrovet behövs. Ingenting hängande utanför skrovet. Lätt att montera. Ersätter befintlig bordgenomföring till vasken. Isotherm SP är ett unikt kylaggregat, som kyler direkt mot det omgivande sjövattnet. Härigenom blir man helt oberoende av lufttemperaturen i båten. Oavsett om det är de hetaste sommardagar, då kylen behövs som mest, så har Isotherm SP samma oslagbart höga verkningsgrad, vilket sänker strömförbrukningen. Den har dessutom ytterligare lägre strömförbrukning, eftersom den inte nyttjar några fläktar eller pumpar för att föra bort värmen. All värme stiger enligt naturlagarna uppåt. Detta till trots leder Isotherm SP värmen nedåt och ut genom skrovet, genom att utnyttja den naturliga pumprörelse som alltid sker i bordgenomföring till pentryvasken. Varje vågrörelse utanför båtens skrov, reproduceras i en motsvarande rörelse i vattenytan i vaskslangen. I denna finns inga hinder i form av pumpar eller backventiler, utan just denna genomföring arbetar helt fritt. Samma mängd vatten, som åker upp och ner i slangen, pressas ut och in genom bordgenomföringens mynning. För varje vågrörelse pumpas värmen ut och nytt kallt Max 1,5 m G 1 1 / 4 Ø 42 mm G 2 Ø 60 mm 24

25 vatten förs in. Genom att utforma en speciell bord-genomföring med en värmeväxlare för det heta kylmediet, så får man en ytterst effektiv kylning. Även om det skulle vara helt spegelblankt, så pendlar alltid masten/skrovet något på en segelbåt. Eftersom bordgenomföringen alltid sitter en bit ut ifrån båtens svängningscentrum, så uppstår även då en tillräcklig pumprörelse. Denna ständiga rörelse gör att beväxning ej uppstår i värmeväxlaren. Bordgenomföringen är av saltvattenbeständig mässing med rörslinga av korrosionsbeständig Cu/Ni-legering. Den är försedd med 1 meter långa anslutningsrör till kompressorn och är liksom kompressorn och kylmagasinet förfyllt och försedd med återöppningsbara snabbkopplingar. Se också frågor och svar på sid 30. Isotherm Magnum Sjövattenkylda kylaggregat med vattenpump Isotherm Magnum är för de stora kylbehoven eller färder på varmare breddgrader. Isotherm Magnum använder det svala sjövattnet, som alltid är betydligt kallare än luften inuti båten, för effektivaste kylning. Kylmagasinen finns i tre storlekar för boxar upp till 325 liter. Magnum har en inbyggd sjövattenpump, som lyfter upp sjövatten och kyler bort värmen till det omgivande havet. Pumpen är tystgående, självsugande, tål att gå torr och är självluftande. Värmeväxlaren är effektiv och av korrosionsbeständig Cu/Ni legering, samt försedd med offeranod för enkel kontroll. Sjövattenkylning inte bara höjer effekten, utan ökar framförallt verkningsgraden väsentligt. Isotherm Magnum Twin Magnum Twin modellen är den största och modernaste kylanläggningen i vårt program. Den har två Danfoss kompressorer hopkopplade vilket fördubblar kapaciteten jämfört med de mindre Magnum med en kompressor. Den klarar kylboxar upp till 500 liter och frysar på 175 liter. För att kunna samköras bekymmersfritt under lång tid, har kompressorerna ett oljeutjämningsrör utformat så att aggregatet klarar alla de lutningar och stampningar som kan förekomma på sjön. Där finns även en inbyggd sjövattenkyld oljekylare, så att kompressorerna kan arbeta kontinuerligt för fullt även under tropiska förhållanden. 25

26 Kalla fakta Endast användaranpassade kylsystem med högsta kvalitet kan nå den bästa tillförlitligheten som krävs ombord. Som ledande inom båtkyla har Isotherm utvecklat det patenterade ASU Automatic Start Up systemet som drastiskt förbättrat effektiviteten i kylsystemen ombord. Isotherm leder utvecklingen inom båtkyl! Isotherm ASU var först med att varvtalsreglera kylkompressorn efter kylbehov och energi-tillgång. En teknik som nu spås vara framtiden också inom all hushållskyla, för att även där spara energi. Hjärtat i Isotherm är högeffektiva kylkompressorer från Danfoss. Till dessa har vi utvecklat en ny generation av ASU Automatic Start Up styrautomatik. En oslagbar kombination med energisparande kylmagasin Som laddas då båtmotorn går. Dessa kompressorer är ett under i effektivitet, låg strömförbrukning och tyst gång. De arbetar i en blandning av olja och gas. Det är det som gör dem nästan helt tysta och därtill outslitliga. Det speciella med kompressorn i Isotherm är att vi driver dem med trefas växelström, precis som alla högeffektiva motorer inom industrin. Växelspänningen åstadkommes i en liten mikroprocessor. I datorn har vi dessutom kunnat lägga in mängder av funktioner för övervakning och reglering, allt för att få ned strömförbrukningen till ett minimum. Samma kompressor kör både på 12 och 24 volt och råkar man förväxla plus och minus händer inget osv. Men en funktion är fiffigare än allt annat: ASU - Automatic Start Up! Tredje generationens kylkompressorer med ny förfinad ASU startautomatik. Förutom att de nya Danfoss kompressorerna är mindre, har nästan halva vikten, har den betydligt högre verkningsgrad och effektivitet än tidigare generationer kompressorer. Med Isotherm ASU och övriga finesser, kan detta betyda upp till halva strömförbrukningen mot tidigare aggregat. Men redan på Isotherm utan ASU automatik kan man numera räkna med minst 20% lägre strömförbrukning. Och den går tyst! Så tyst att vi fått införa en speciell styrning med varvtalsreglering även av fläkten, för att denna inte ska störa. Den nya ASU automatiken kör alltid kompressorn så långsamt och snålt som möjligt, då den går på batteridrift. Hur stor är strömförbrukningen? Det är det alla båtägare frågar om. För Isotherm kylskåp och boxar kan vi ange exakta värden. Där vet vi hur stora de är och att de har bra isolering. Men för våra aggregat är det svårare att vara exakt för där vet vi inte aktuell boxstorlek eller hur bra isoleringen är. Vi anger ungefärlig förbrukning för angiven boxstorlek och räknar med en medelgod isolering. Energiförbrukningen anger vi som en medelströmförbrukning i Ampere (A). 26

27 ASU fördelar gentemot vanliga kylaggregat Isotherm - kylen som laddas då båtmotorn går. Den patenterade ASU automatiken har funnits i mer än femton år nu och finns i tiotusentals båtar över hela världen. Den bygger på att kylkompressorn alltid startar automatiskt då båtmotorn går och strömmen är gratis. Under den tiden kyls ett kylmagasin ner, som sedan håller kallt i boxen/skåpet. När man sedan stannar båtmotorn då stannar också kompressorn och står stilla ända tills den lagrade kylan är helt förbrukad. Därefter går kompressorn igång korta stunder på lågfart bara för att underhållskyla. Först då tar den ström från batteriet. Isotherm startar alltid då båtmotorn går och använder alltid i första hand den lagrade kylan. Det sker helt automatiskt, vilket skiljer Isotherm från alla andra kylsystem, eftersom systemet är patenterat! ASU - Automatic Start Up Med den speciella tekniken att huvudsakligen köra kompressorn bara då båtmotorn går och strömmen är gratis, så vill vi ha så stora kompressorer som möjligt, så att de snabbt laddar magasinen. De får då gärna dra mycket ström, för generatorn har alltid överskott då motorn väl är igång. Kompressorn i Isotherm ASU varvar upp med hela 75% då båtmotorn går och laddar kylmagasinet mycket effektivare och snabbare. Den konsten kan bara en trefaskompressor med fullständig varvtalskontroll utföra. Men även på ren batteridrift nyttjar den intelligensen. Om man t.ex. stuvar in en back varm dricka i boxen, eller glömmer kylskåpsdörren öppen, varvar den upp precis just så mycket som är nödvändigt för att hålla matvarorna kalla och fräscha. För de stora behoven för kylar eller frysar, har vi också Isotherm TWIN med ASU. Här regleras effekten ännu vidare, från en kompressor på lågvarv till båda kompressorerna på högvarv, alltefter behovet och energitillgången. Musklerna finns, men den intelligenta Isotherm-automatiken ser till att de enbart släpps loss just när de behövs. Det är det som ger effektiv kyla, och till lägsta möjliga strömförbrukning. Något som är viktigt ombord! Isotherm ASU, perfekt med solceller eller landström. Om även den svagaste laddning kommer från solceller eller en batteriladdare, så känner Isotherm ASU det och kan dessutom skilja detta från den kortvarigare men kraftiga laddningen från båtmotorn. Därför laddas då kylmagasinet långsamt och precis i den takt som strömalstringen från solcellerna medger. Isotherm Kylaggregat Normalt termostatstyrt kylaggregat ISOTHERM ASU S:a energiåtgång från batteri S:a energiåtgång från batteri Speed Up på kompressorn under motorgång för högsta effektuttag, ger kylmagasinet möjlighet att laddas snabbare. Kompressorn går på lågfart korta intervaller för att underhållskyla på batteridrift. Energi från batteriet. Kylenergi som lagrats och skapats gratis under motorgång. Kylkompressorn går igång på lågvarv kortare stunder för att garantera att det inte blir otillåtet varmt i kylutrymmet. 27
