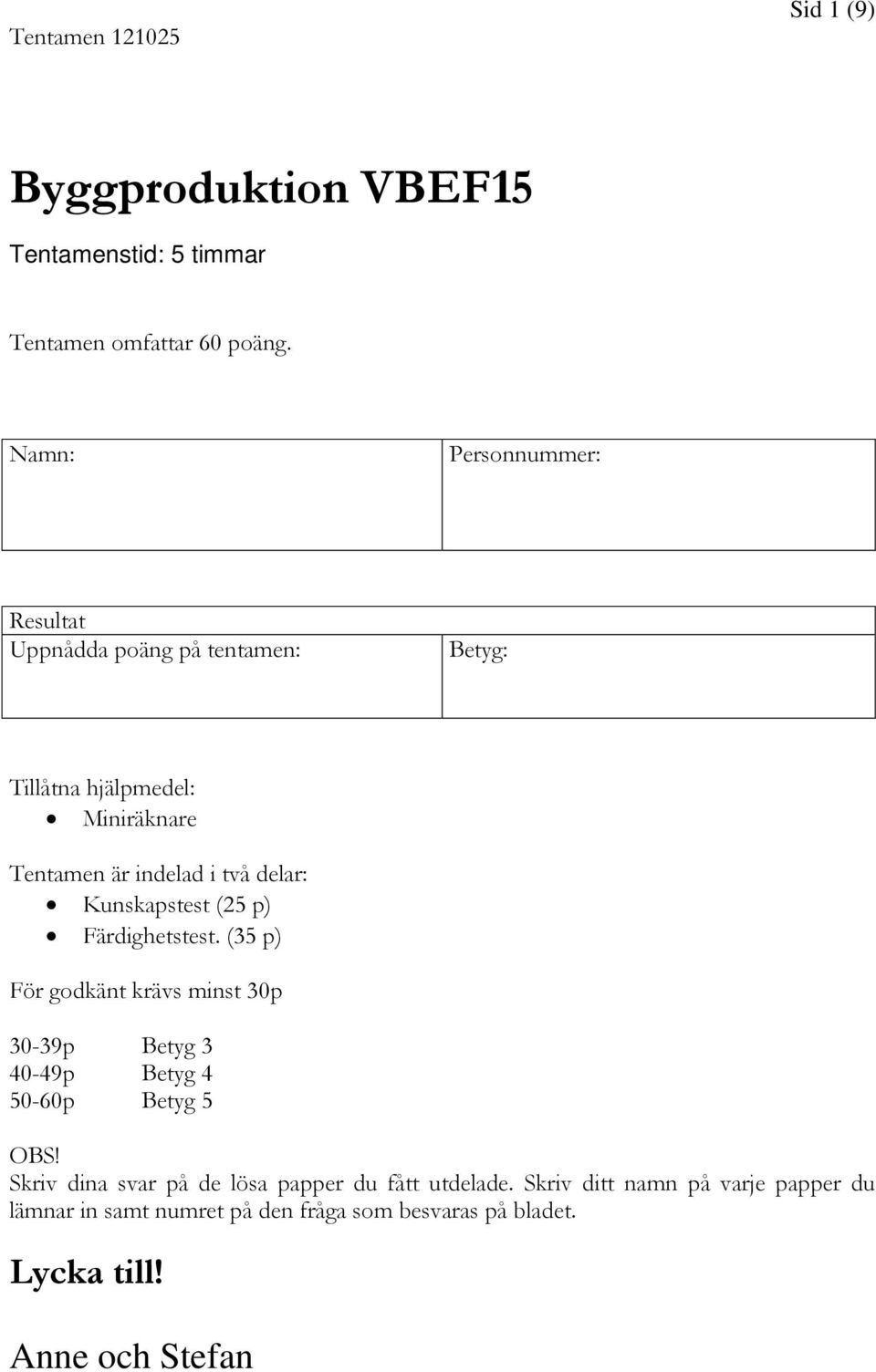

1 Tentamen Sid 1 (9) Byggproduktion VBEF15 Tentamenstid: 5 timmar Tentamen omfattar 60 poäng. Namn: Personnummer: Resultat Uppnådda poäng på tentamen: Betyg: Tillåtna hjälpmedel: Miniräknare Tentamen är indelad i två delar: Kunskapstest (25 p) Färdighetstest. (35 p) För godkänt krävs minst 30p 30-39p Betyg p Betyg p Betyg 5 OBS! Skriv dina svar på de lösa papper du fått utdelade. Skriv ditt namn på varje papper du lämnar in samt numret på den fråga som besvaras på bladet. Lycka till! Anne och Stefan

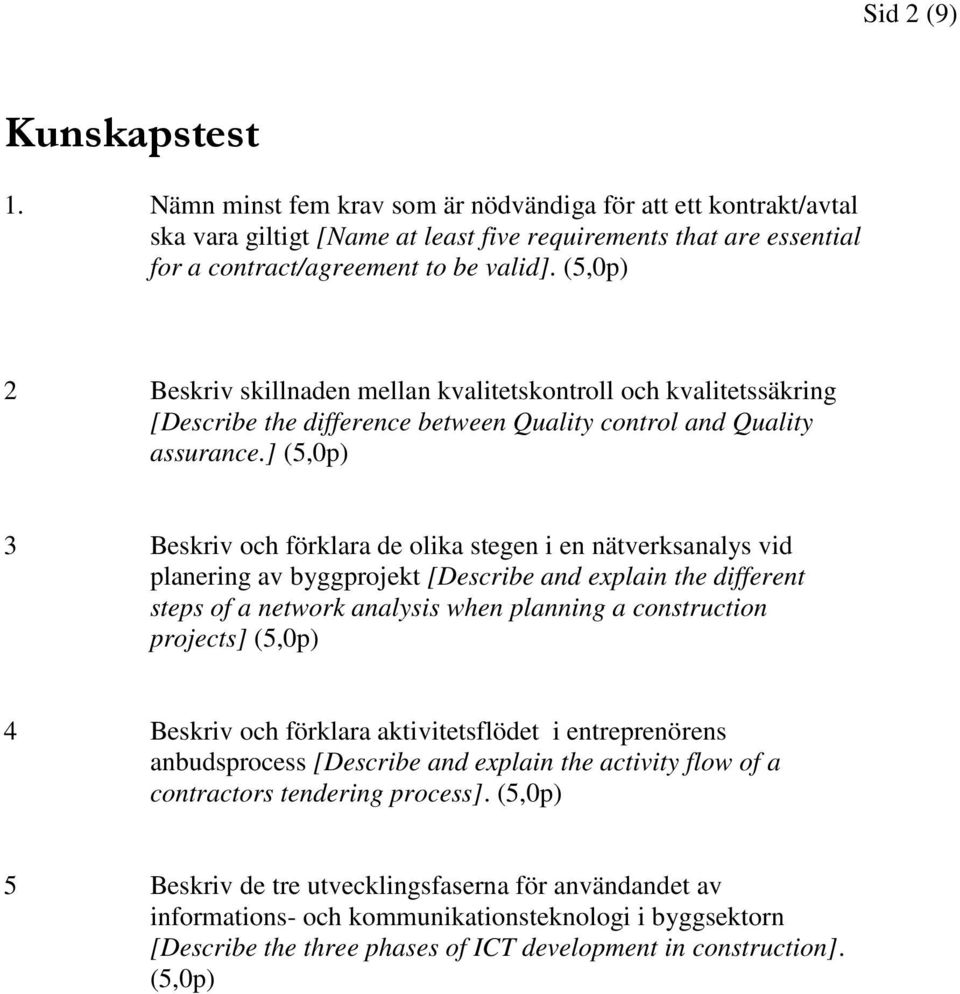

2 Sid 2 (9) Kunskapstest 1. Nämn minst fem krav som är nödvändiga för att ett kontrakt/avtal ska vara giltigt [Name at least five requirements that are essential for a contract/agreement to be valid]. (5,0p) 2 Beskriv skillnaden mellan kvalitetskontroll och kvalitetssäkring [Describe the difference between Quality control and Quality assurance.] (5,0p) 3 Beskriv och förklara de olika stegen i en nätverksanalys vid planering av byggprojekt [Describe and explain the different steps of a network analysis when planning a construction projects] (5,0p) 4 Beskriv och förklara aktivitetsflödet i entreprenörens anbudsprocess [Describe and explain the activity flow of a contractors tendering process]. (5,0p) 5 Beskriv de tre utvecklingsfaserna för användandet av informations- och kommunikationsteknologi i byggsektorn [Describe the three phases of ICT development in construction]. (5,0p)

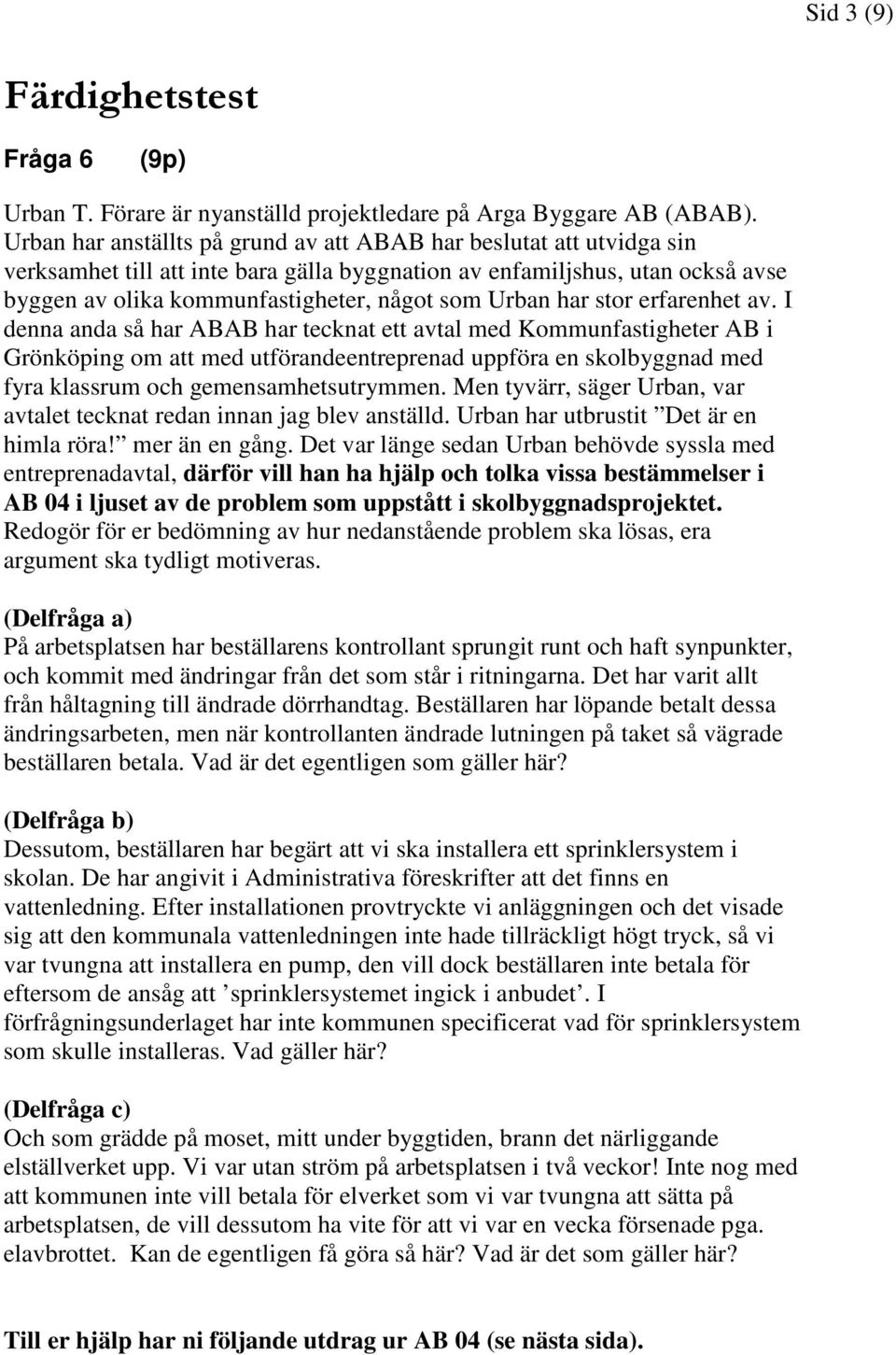

3 Sid 3 (9) Färdighetstest Fråga 6 (9p) Urban T. Förare är nyanställd projektledare på Arga Byggare AB (ABAB). Urban har anställts på grund av att ABAB har beslutat att utvidga sin verksamhet till att inte bara gälla byggnation av enfamiljshus, utan också avse byggen av olika kommunfastigheter, något som Urban har stor erfarenhet av. I denna anda så har ABAB har tecknat ett avtal med Kommunfastigheter AB i Grönköping om att med utförandeentreprenad uppföra en skolbyggnad med fyra klassrum och gemensamhetsutrymmen. Men tyvärr, säger Urban, var avtalet tecknat redan innan jag blev anställd. Urban har utbrustit Det är en himla röra! mer än en gång. Det var länge sedan Urban behövde syssla med entreprenadavtal, därför vill han ha hjälp och tolka vissa bestämmelser i AB 04 i ljuset av de problem som uppstått i skolbyggnadsprojektet. Redogör för er bedömning av hur nedanstående problem ska lösas, era argument ska tydligt motiveras. (Delfråga a) På arbetsplatsen har beställarens kontrollant sprungit runt och haft synpunkter, och kommit med ändringar från det som står i ritningarna. Det har varit allt från håltagning till ändrade dörrhandtag. Beställaren har löpande betalt dessa ändringsarbeten, men när kontrollanten ändrade lutningen på taket så vägrade beställaren betala. Vad är det egentligen som gäller här? (Delfråga b) Dessutom, beställaren har begärt att vi ska installera ett sprinklersystem i skolan. De har angivit i Administrativa föreskrifter att det finns en vattenledning. Efter installationen provtryckte vi anläggningen och det visade sig att den kommunala vattenledningen inte hade tillräckligt högt tryck, så vi var tvungna att installera en pump, den vill dock beställaren inte betala för eftersom de ansåg att sprinklersystemet ingick i anbudet. I förfrågningsunderlaget har inte kommunen specificerat vad för sprinklersystem som skulle installeras. Vad gäller här? (Delfråga c) Och som grädde på moset, mitt under byggtiden, brann det närliggande elställverket upp. Vi var utan ström på arbetsplatsen i två veckor! Inte nog med att kommunen inte vill betala för elverket som vi var tvungna att sätta på arbetsplatsen, de vill dessutom ha vite för att vi var en vecka försenade pga. elavbrottet. Kan de egentligen få göra så här? Vad är det som gäller här? Till er hjälp har ni följande utdrag ur AB 04 (se nästa sida).

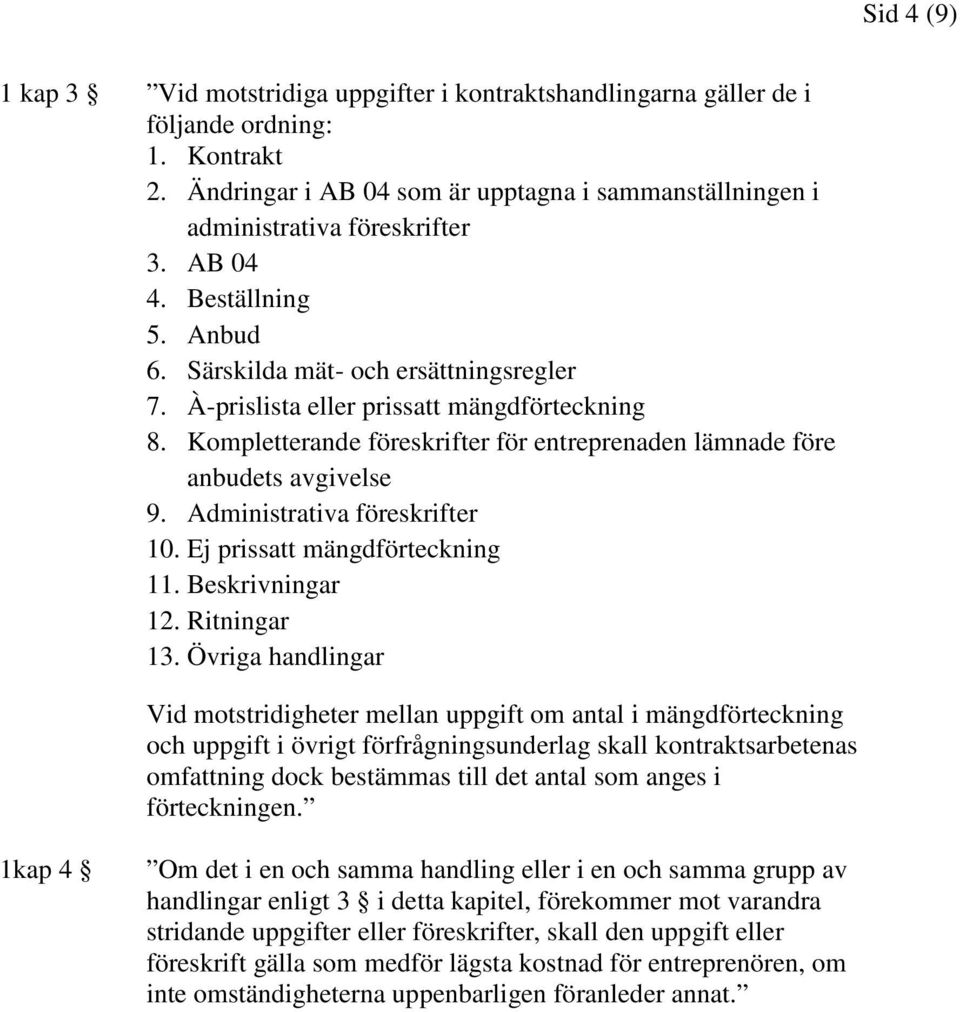

4 Sid 4 (9) 1 kap 3 Vid motstridiga uppgifter i kontraktshandlingarna gäller de i följande ordning: 1. Kontrakt 2. Ändringar i AB 04 som är upptagna i sammanställningen i administrativa föreskrifter 3. AB Beställning 5. Anbud 6. Särskilda mät- och ersättningsregler 7. À-prislista eller prissatt mängdförteckning 8. Kompletterande föreskrifter för entreprenaden lämnade före anbudets avgivelse 9. Administrativa föreskrifter 10. Ej prissatt mängdförteckning 11. Beskrivningar 12. Ritningar 13. Övriga handlingar Vid motstridigheter mellan uppgift om antal i mängdförteckning och uppgift i övrigt förfrågningsunderlag skall kontraktsarbetenas omfattning dock bestämmas till det antal som anges i förteckningen. 1kap 4 Om det i en och samma handling eller i en och samma grupp av handlingar enligt 3 i detta kapitel, förekommer mot varandra stridande uppgifter eller föreskrifter, skall den uppgift eller föreskrift gälla som medför lägsta kostnad för entreprenören, om inte omständigheterna uppenbarligen föranleder annat.

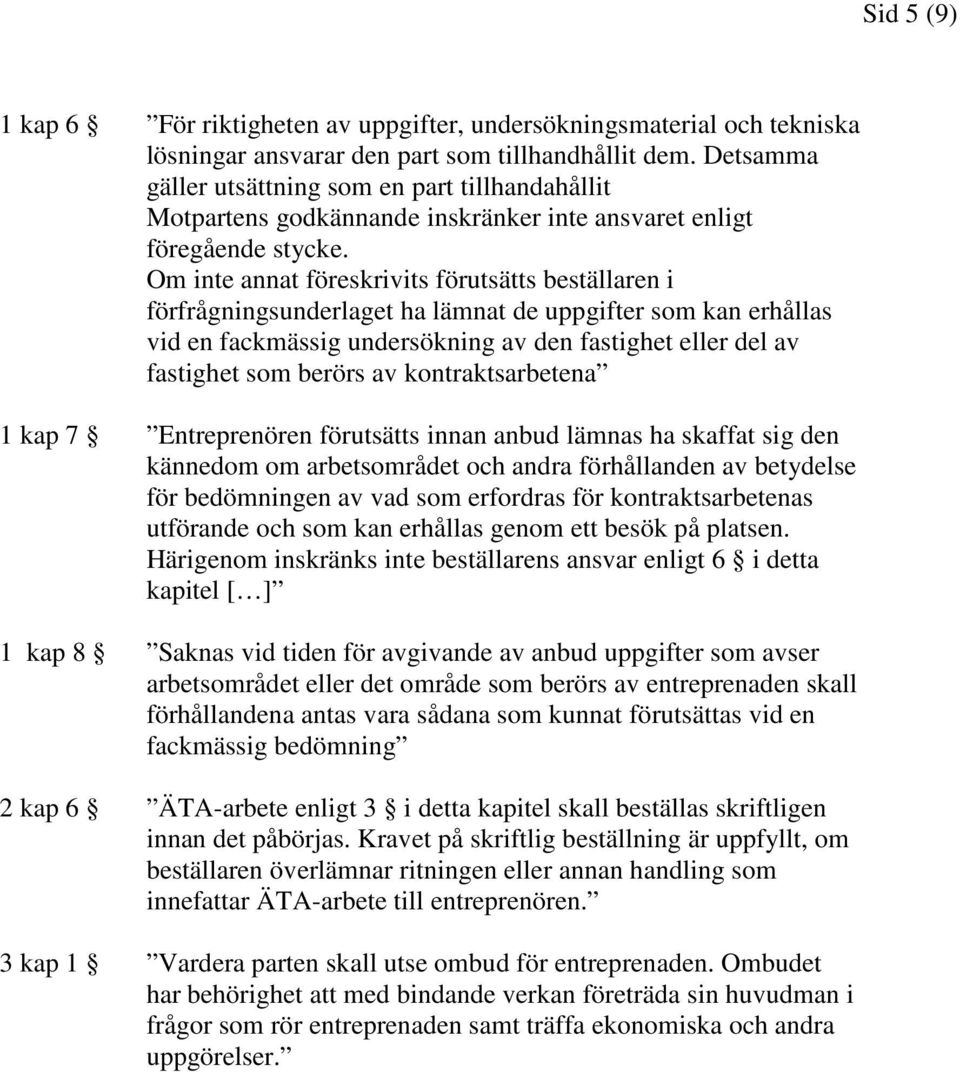

5 Sid 5 (9) 1 kap 6 För riktigheten av uppgifter, undersökningsmaterial och tekniska lösningar ansvarar den part som tillhandhållit dem. Detsamma gäller utsättning som en part tillhandahållit Motpartens godkännande inskränker inte ansvaret enligt föregående stycke. Om inte annat föreskrivits förutsätts beställaren i förfrågningsunderlaget ha lämnat de uppgifter som kan erhållas vid en fackmässig undersökning av den fastighet eller del av fastighet som berörs av kontraktsarbetena 1 kap 7 Entreprenören förutsätts innan anbud lämnas ha skaffat sig den kännedom om arbetsområdet och andra förhållanden av betydelse för bedömningen av vad som erfordras för kontraktsarbetenas utförande och som kan erhållas genom ett besök på platsen. Härigenom inskränks inte beställarens ansvar enligt 6 i detta kapitel [ ] 1 kap 8 Saknas vid tiden för avgivande av anbud uppgifter som avser arbetsområdet eller det område som berörs av entreprenaden skall förhållandena antas vara sådana som kunnat förutsättas vid en fackmässig bedömning 2 kap 6 ÄTA-arbete enligt 3 i detta kapitel skall beställas skriftligen innan det påbörjas. Kravet på skriftlig beställning är uppfyllt, om beställaren överlämnar ritningen eller annan handling som innefattar ÄTA-arbete till entreprenören. 3 kap 1 Vardera parten skall utse ombud för entreprenaden. Ombudet har behörighet att med bindande verkan företräda sin huvudman i frågor som rör entreprenaden samt träffa ekonomiska och andra uppgörelser.

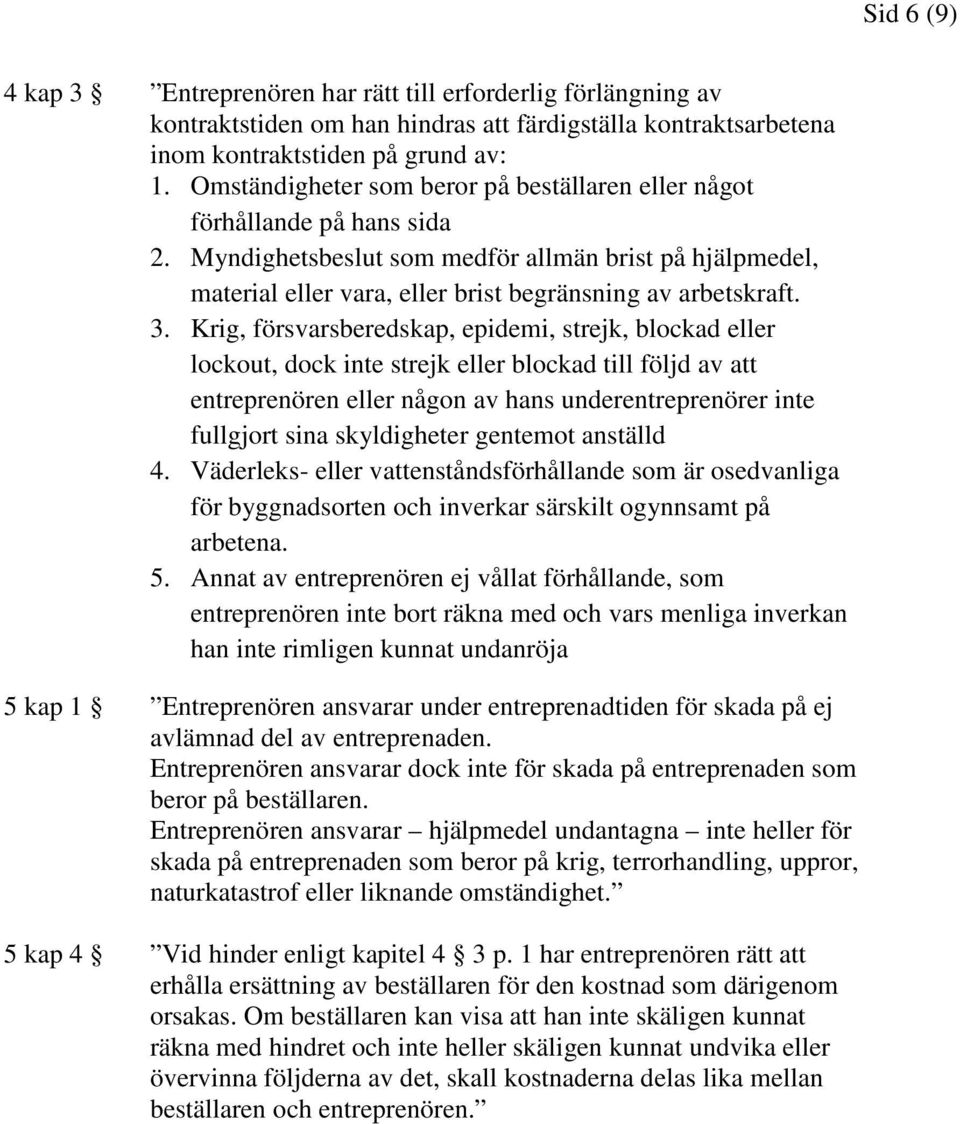

6 Sid 6 (9) 4 kap 3 Entreprenören har rätt till erforderlig förlängning av kontraktstiden om han hindras att färdigställa kontraktsarbetena inom kontraktstiden på grund av: 1. Omständigheter som beror på beställaren eller något förhållande på hans sida 2. Myndighetsbeslut som medför allmän brist på hjälpmedel, material eller vara, eller brist begränsning av arbetskraft. 3. Krig, försvarsberedskap, epidemi, strejk, blockad eller lockout, dock inte strejk eller blockad till följd av att entreprenören eller någon av hans underentreprenörer inte fullgjort sina skyldigheter gentemot anställd 4. Väderleks- eller vattenståndsförhållande som är osedvanliga för byggnadsorten och inverkar särskilt ogynnsamt på arbetena. 5. Annat av entreprenören ej vållat förhållande, som entreprenören inte bort räkna med och vars menliga inverkan han inte rimligen kunnat undanröja 5 kap 1 Entreprenören ansvarar under entreprenadtiden för skada på ej avlämnad del av entreprenaden. Entreprenören ansvarar dock inte för skada på entreprenaden som beror på beställaren. Entreprenören ansvarar hjälpmedel undantagna inte heller för skada på entreprenaden som beror på krig, terrorhandling, uppror, naturkatastrof eller liknande omständighet. 5 kap 4 Vid hinder enligt kapitel 4 3 p. 1 har entreprenören rätt att erhålla ersättning av beställaren för den kostnad som därigenom orsakas. Om beställaren kan visa att han inte skäligen kunnat räkna med hindret och inte heller skäligen kunnat undvika eller övervinna följderna av det, skall kostnaderna delas lika mellan beställaren och entreprenören.

7 Sid 7 (9) Fråga 7 (8p) Följande data är utdragna från ett entreprenadkontrakt avseende rörläggningsarbeten: Utläggning av betongrör med diameter 300 mm på insidan och 334 mm på utsidan. Betongröret läggs på 100mm bädd av makadam Total mängd för rörledningen är 1030 meter Bredd på schaktdiket är 750mm Djupet på schaktdiket är följande: På en sträckning av 631m är djupet 1,50m På en sträckning av 274m är djupet 2,00m På en sträckning av 125m är djupet 2,50m Följande förutsättningar gäller för arbetet: Två traktorgrävare för schaktning och rörläggning à 750 kr/timme Diverse andra hjälpmedel 40 kr/timme Två yrkesarbetare à 170 kr/timme, tillägg för lönebikostnader 51% Totala mängden arbetstimmar fördelas enligt följande: Schaktdjup 1,50m tar 0,20 timmar/meter Schaktdjup 2,00m tar 0,30 timmar/meter Schaktdjup 2,50m tar 0,70 timmar/meter Materialpriser fördelas enligt följande: Betongrör 600 kr/m (räkna med 3% spill) Makadam tjocklek 100mm 90 kr/m 2 (räkna med 5% spill) Anta att befintligt material kan användas för återfyllning. Beräkna total tidsåtgång samt total direkt kostnad för rörläggningsarbetet.

8 Sid 8 (9) Fråga 8 (8p) Rita strukturplan enligt nedanstående förutsättningar, och beräkna tidigaste och senaste start respektive sluttid för aktiviteterna. Ange kritiska aktiviteter. Rita även ett resurshistogram för projektet samt föreslå åtgärder för att jämna ut resursfördelningen i projektet. Aktivitet Varaktighet (tidsenhet) Föregås av Resursanvändning (resursenhet) och , 6 och 8 1

9 Sid 9 (9) Fråga 9 (10p) Familjen Jonsson ska byta sitt tak på huset. Taket har inte bytts på 30 år och huset är 9m högt. Familjen har anlitat ditt företag för att utföra arbetet. Innan dess har Herr Jonsson bett dig att lämna in en riskanalys inför arbetet. Du ska upprätta en riskanalys för takrenoveringen, där ni för varje moment ska: identifiera relevanta risker (dock max tre stycken per moment), göra en riskvärdering, föreslå åtgärder för riskhantering, samt, ange vem hos entreprenören som har ansvar att hantera risken. I analysen ska ni bedöma grad för båda sannolikhet och konsekvens, som grund för riskvärderingen. Samtidigt, måste ni också bedöma vilka risker som kan tas bort helt, minskas eller accepteras kopplat till åtgärder i riskhanteringen. Arbetsmoment Placering av fasadställning och arbetsplattform Avplockning av gamla pannorna och råspont Bänd loss den gamla läkten Byte fuktskadat råsponttak Lägga ny takpapp. Lägg ny takläkt Lägg nya takpannor Lyft upp pannorna Installera hängrännor och stuprör Identifiera Risker Riskvärdering Åtgärder Ansvar
