1 CLAIR C den smarta luftrenaren MANUAL Clair International AB Propellervägen 12, Täby; Tel: ;

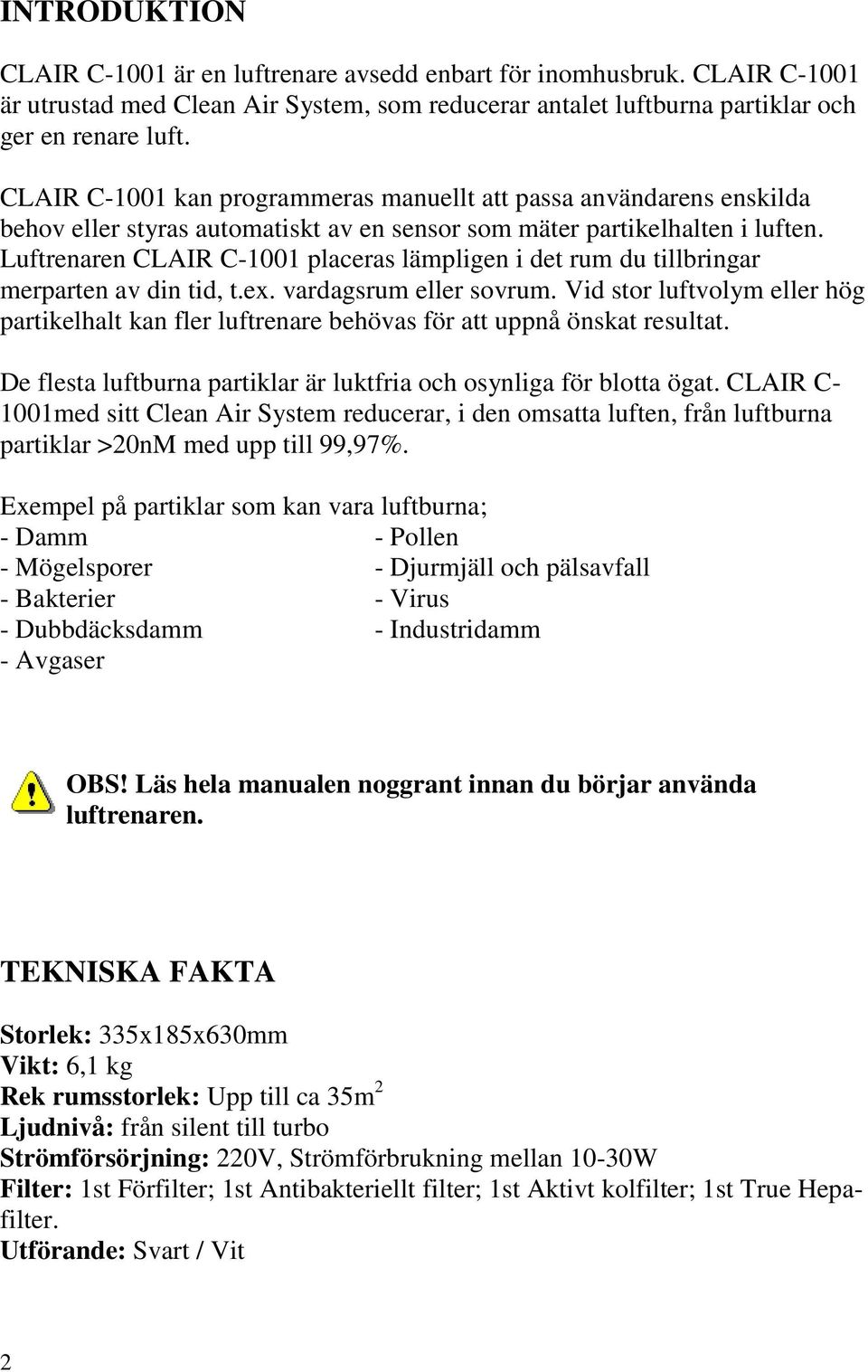

2 INTRODUKTION CLAIR C-1001 är en luftrenare avsedd enbart för inomhusbruk. CLAIR C-1001 är utrustad med Clean Air System, som reducerar antalet luftburna partiklar och ger en renare luft. CLAIR C-1001 kan programmeras manuellt att passa användarens enskilda behov eller styras automatiskt av en sensor som mäter partikelhalten i luften. Luftrenaren CLAIR C-1001 placeras lämpligen i det rum du tillbringar merparten av din tid, t.ex. vardagsrum eller sovrum. Vid stor luftvolym eller hög partikelhalt kan fler luftrenare behövas för att uppnå önskat resultat. De flesta luftburna partiklar är luktfria och osynliga för blotta ögat. CLAIR C- 1001med sitt Clean Air System reducerar, i den omsatta luften, från luftburna partiklar >20nM med upp till 99,97%. Exempel på partiklar som kan vara luftburna; - Damm - Pollen - Mögelsporer - Djurmjäll och pälsavfall - Bakterier - Virus - Dubbdäcksdamm - Industridamm - Avgaser OBS! Läs hela manualen noggrant innan du börjar använda luftrenaren. TEKNISKA FAKTA Storlek: 335x185x630mm Vikt: 6,1 kg Rek rumsstorlek: Upp till ca 35m 2 Ljudnivå: från silent till turbo Strömförsörjning: 220V, Strömförbrukning mellan 10-30W Filter: 1st Förfilter; 1st Antibakteriellt filter; 1st Aktivt kolfilter; 1st True Hepafilter. Utförande: Svart / Vit 2

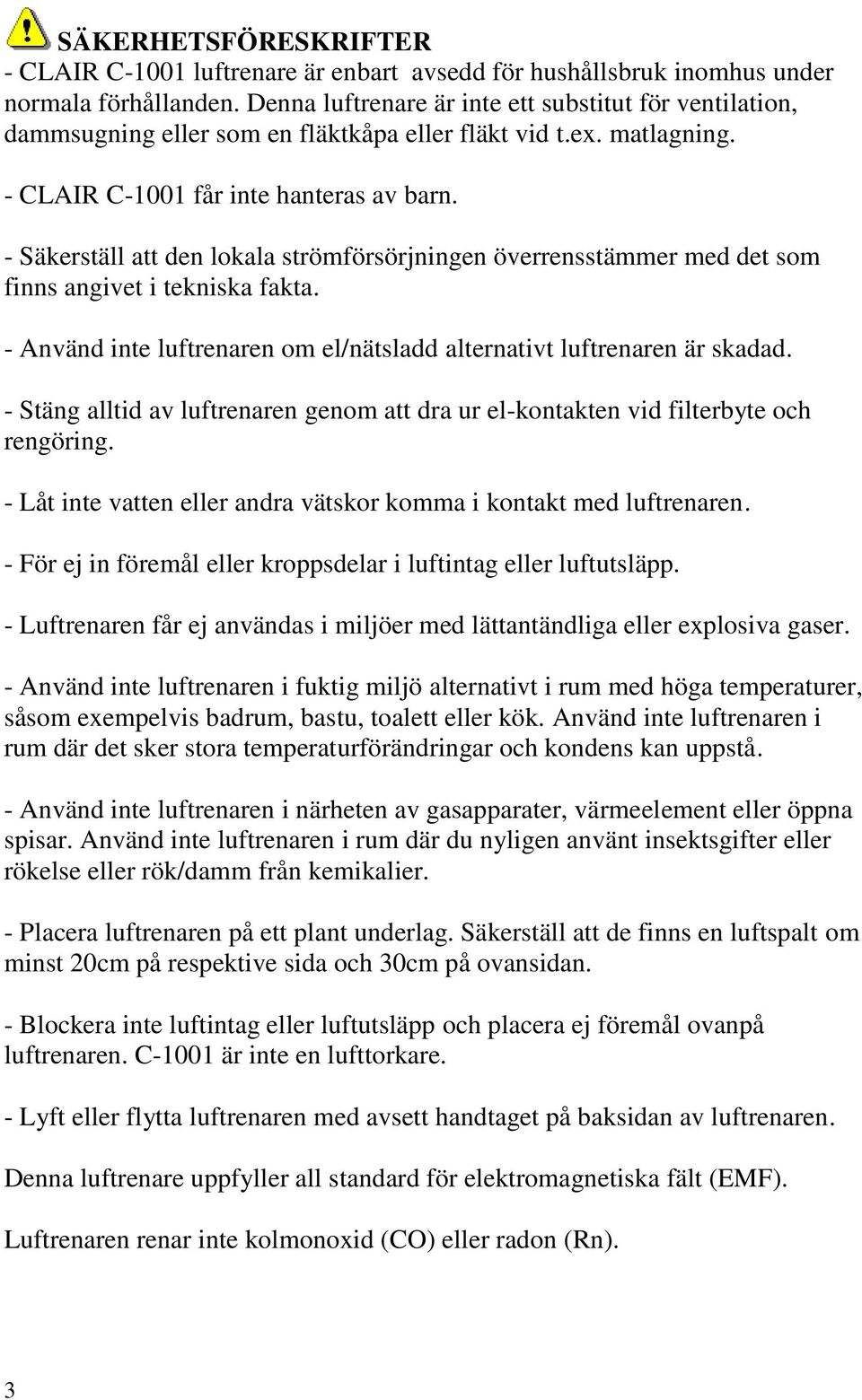

3 SÄKERHETSFÖRESKRIFTER - CLAIR C-1001 luftrenare är enbart avsedd för hushållsbruk inomhus under normala förhållanden. Denna luftrenare är inte ett substitut för ventilation, dammsugning eller som en fläktkåpa eller fläkt vid t.ex. matlagning. - CLAIR C-1001 får inte hanteras av barn. - Säkerställ att den lokala strömförsörjningen överrensstämmer med det som finns angivet i tekniska fakta. - Använd inte luftrenaren om el/nätsladd alternativt luftrenaren är skadad. - Stäng alltid av luftrenaren genom att dra ur el-kontakten vid filterbyte och rengöring. - Låt inte vatten eller andra vätskor komma i kontakt med luftrenaren. - För ej in föremål eller kroppsdelar i luftintag eller luftutsläpp. - Luftrenaren får ej användas i miljöer med lättantändliga eller explosiva gaser. - Använd inte luftrenaren i fuktig miljö alternativt i rum med höga temperaturer, såsom exempelvis badrum, bastu, toalett eller kök. Använd inte luftrenaren i rum där det sker stora temperaturförändringar och kondens kan uppstå. - Använd inte luftrenaren i närheten av gasapparater, värmeelement eller öppna spisar. Använd inte luftrenaren i rum där du nyligen använt insektsgifter eller rökelse eller rök/damm från kemikalier. - Placera luftrenaren på ett plant underlag. Säkerställ att de finns en luftspalt om minst 20cm på respektive sida och 30cm på ovansidan. - Blockera inte luftintag eller luftutsläpp och placera ej föremål ovanpå luftrenaren. C-1001 är inte en lufttorkare. - Lyft eller flytta luftrenaren med avsett handtaget på baksidan av luftrenaren. Denna luftrenare uppfyller all standard för elektromagnetiska fält (EMF). Luftrenaren renar inte kolmonoxid (CO) eller radon (Rn). 3

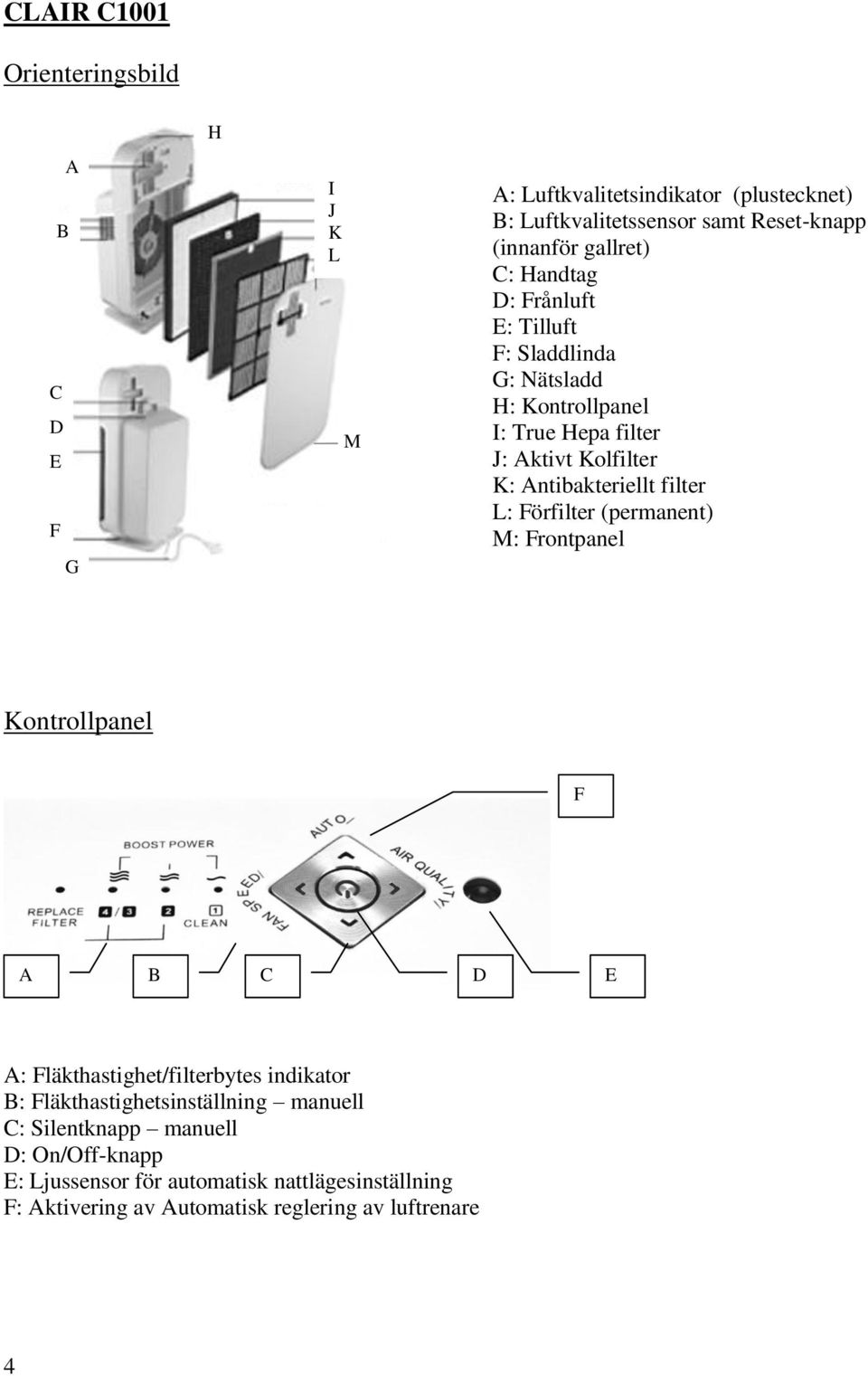

4 CLAIR C1001 Orienteringsbild A B C D E F G H I J K L M A: Luftkvalitetsindikator (plustecknet) B: Luftkvalitetssensor samt Reset-knapp (innanför gallret) C: Handtag D: Frånluft E: Tilluft F: Sladdlinda G: Nätsladd H: Kontrollpanel I: True Hepa filter J: Aktivt Kolfilter K: Antibakteriellt filter L: Förfilter (permanent) M: Frontpanel Kontrollpanel F A B C D E A: Fläkthastighet/filterbytes indikator B: Fläkthastighetsinställning manuell C: Silentknapp manuell D: On/Off-knapp E: Ljussensor för automatisk nattlägesinställning F: Aktivering av Automatisk reglering av luftrenare 4

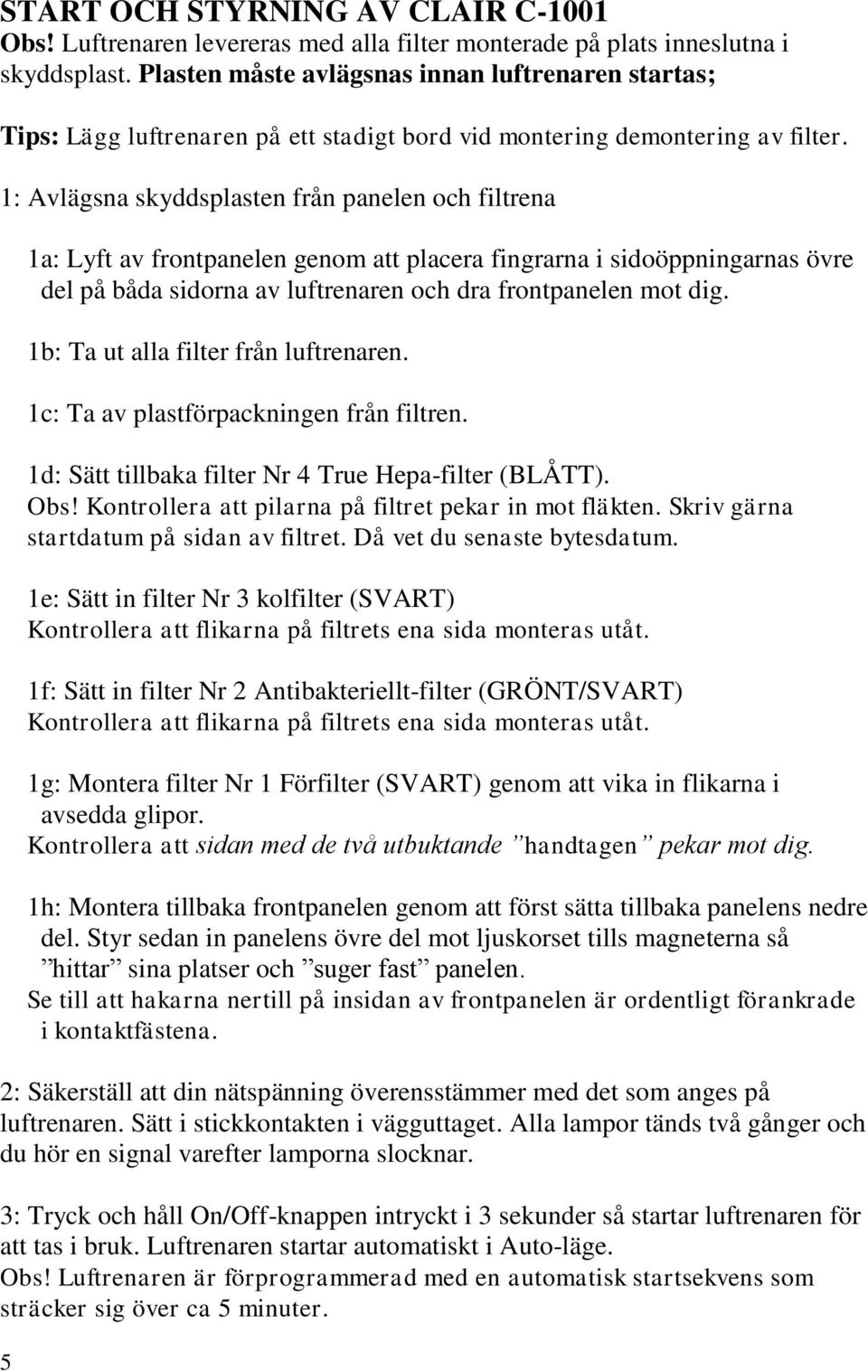

5 START OCH STYRNING AV CLAIR C-1001 Obs! Luftrenaren levereras med alla filter monterade på plats inneslutna i skyddsplast. Plasten måste avlägsnas innan luftrenaren startas; Tips: Lägg luftrenaren på ett stadigt bord vid montering demontering av filter. 1: Avlägsna skyddsplasten från panelen och filtrena 5 1a: Lyft av frontpanelen genom att placera fingrarna i sidoöppningarnas övre del på båda sidorna av luftrenaren och dra frontpanelen mot dig. 1b: Ta ut alla filter från luftrenaren. 1c: Ta av plastförpackningen från filtren. 1d: Sätt tillbaka filter Nr 4 True Hepa-filter (BLÅTT). Obs! Kontrollera att pilarna på filtret pekar in mot fläkten. Skriv gärna startdatum på sidan av filtret. Då vet du senaste bytesdatum. 1e: Sätt in filter Nr 3 kolfilter (SVART) Kontrollera att flikarna på filtrets ena sida monteras utåt. 1f: Sätt in filter Nr 2 Antibakteriellt-filter (GRÖNT/SVART) Kontrollera att flikarna på filtrets ena sida monteras utåt. 1g: Montera filter Nr 1 Förfilter (SVART) genom att vika in flikarna i avsedda glipor. Kontrollera att sidan med de två utbuktande handtagen pekar mot dig. 1h: Montera tillbaka frontpanelen genom att först sätta tillbaka panelens nedre del. Styr sedan in panelens övre del mot ljuskorset tills magneterna så hittar sina platser och suger fast panelen. Se till att hakarna nertill på insidan av frontpanelen är ordentligt förankrade i kontaktfästena. 2: Säkerställ att din nätspänning överensstämmer med det som anges på luftrenaren. Sätt i stickkontakten i vägguttaget. Alla lampor tänds två gånger och du hör en signal varefter lamporna slocknar. 3: Tryck och håll On/Off-knappen intryckt i 3 sekunder så startar luftrenaren för att tas i bruk. Luftrenaren startar automatiskt i Auto-läge. Obs! Luftrenaren är förprogrammerad med en automatisk startsekvens som sträcker sig över ca 5 minuter.

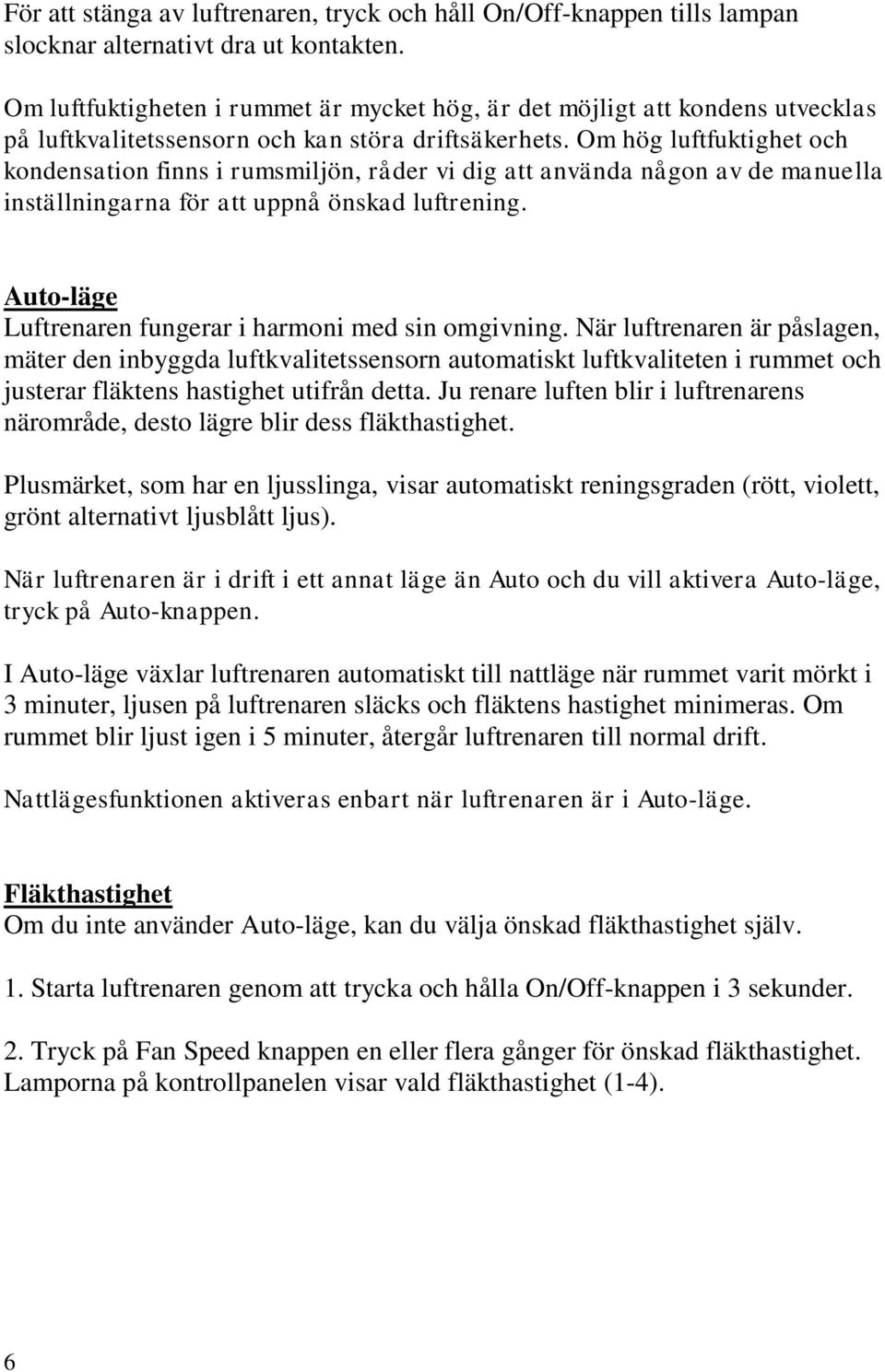

6 För att stänga av luftrenaren, tryck och håll On/Off-knappen tills lampan slocknar alternativt dra ut kontakten. Om luftfuktigheten i rummet är mycket hög, är det möjligt att kondens utvecklas på luftkvalitetssensorn och kan störa driftsäkerhets. Om hög luftfuktighet och kondensation finns i rumsmiljön, råder vi dig att använda någon av de manuella inställningarna för att uppnå önskad luftrening. Auto-läge Luftrenaren fungerar i harmoni med sin omgivning. När luftrenaren är påslagen, mäter den inbyggda luftkvalitetssensorn automatiskt luftkvaliteten i rummet och justerar fläktens hastighet utifrån detta. Ju renare luften blir i luftrenarens närområde, desto lägre blir dess fläkthastighet. Plusmärket, som har en ljusslinga, visar automatiskt reningsgraden (rött, violett, grönt alternativt ljusblått ljus). När luftrenaren är i drift i ett annat läge än Auto och du vill aktivera Auto-läge, tryck på Auto-knappen. I Auto-läge växlar luftrenaren automatiskt till nattläge när rummet varit mörkt i 3 minuter, ljusen på luftrenaren släcks och fläktens hastighet minimeras. Om rummet blir ljust igen i 5 minuter, återgår luftrenaren till normal drift. Nattlägesfunktionen aktiveras enbart när luftrenaren är i Auto-läge. Fläkthastighet Om du inte använder Auto-läge, kan du välja önskad fläkthastighet själv. 1. Starta luftrenaren genom att trycka och hålla On/Off-knappen i 3 sekunder. 2. Tryck på Fan Speed knappen en eller flera gånger för önskad fläkthastighet. Lamporna på kontrollpanelen visar vald fläkthastighet (1-4). 6

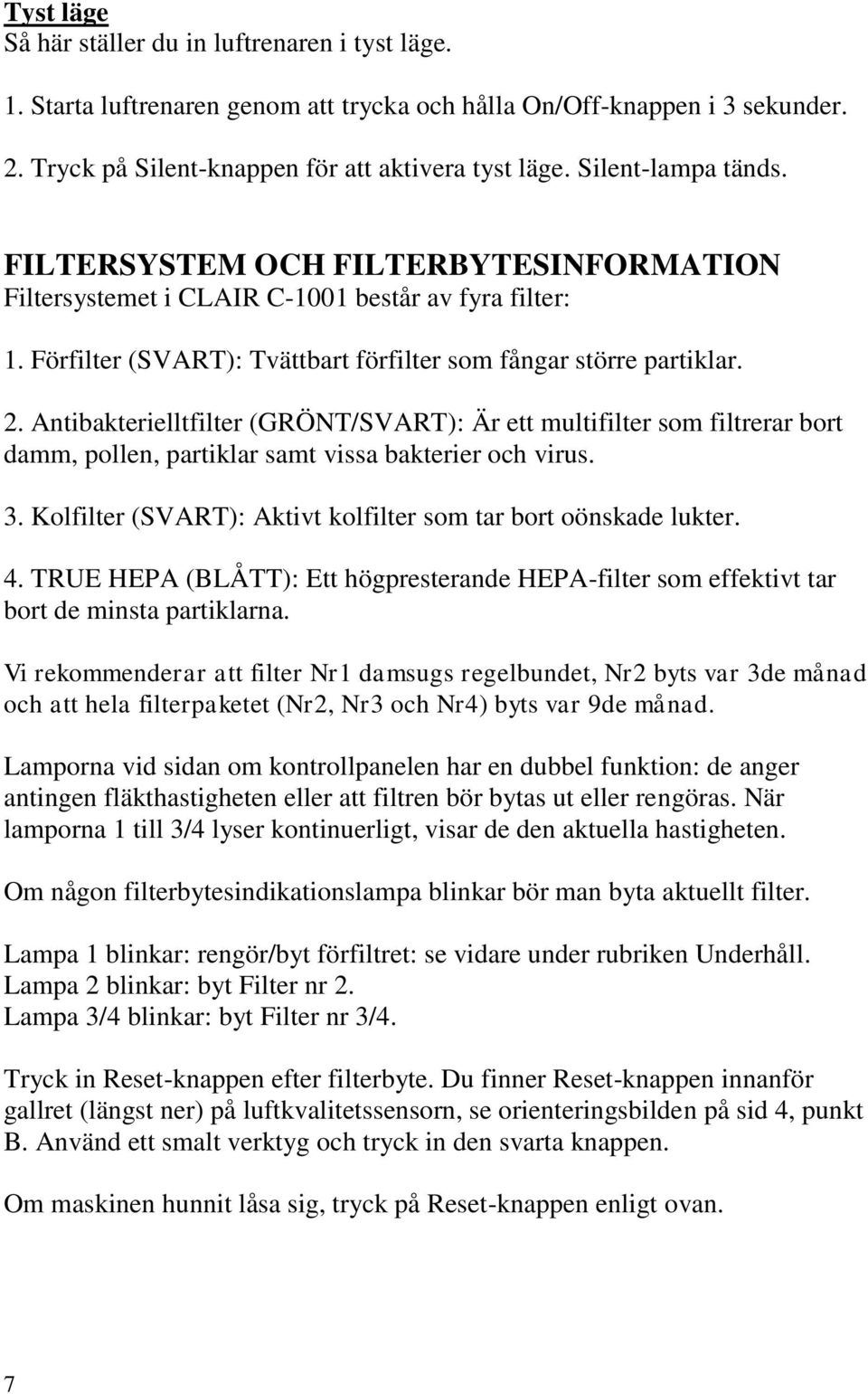

7 Tyst läge Så här ställer du in luftrenaren i tyst läge. 1. Starta luftrenaren genom att trycka och hålla On/Off-knappen i 3 sekunder. 2. Tryck på Silent-knappen för att aktivera tyst läge. Silent-lampa tänds. FILTERSYSTEM OCH FILTERBYTESINFORMATION Filtersystemet i CLAIR C-1001 består av fyra filter: 1. Förfilter (SVART): Tvättbart förfilter som fångar större partiklar. 2. Antibakterielltfilter (GRÖNT/SVART): Är ett multifilter som filtrerar bort damm, pollen, partiklar samt vissa bakterier och virus. 3. Kolfilter (SVART): Aktivt kolfilter som tar bort oönskade lukter. 4. TRUE HEPA (BLÅTT): Ett högpresterande HEPA-filter som effektivt tar bort de minsta partiklarna. Vi rekommenderar att filter Nr1 damsugs regelbundet, Nr2 byts var 3de månad och att hela filterpaketet (Nr2, Nr3 och Nr4) byts var 9de månad. Lamporna vid sidan om kontrollpanelen har en dubbel funktion: de anger antingen fläkthastigheten eller att filtren bör bytas ut eller rengöras. När lamporna 1 till 3/4 lyser kontinuerligt, visar de den aktuella hastigheten. Om någon filterbytesindikationslampa blinkar bör man byta aktuellt filter. Lampa 1 blinkar: rengör/byt förfiltret: se vidare under rubriken Underhåll. Lampa 2 blinkar: byt Filter nr 2. Lampa 3/4 blinkar: byt Filter nr 3/4. Tryck in Reset-knappen efter filterbyte. Du finner Reset-knappen innanför gallret (längst ner) på luftkvalitetssensorn, se orienteringsbilden på sid 4, punkt B. Använd ett smalt verktyg och tryck in den svarta knappen. Om maskinen hunnit låsa sig, tryck på Reset-knappen enligt ovan. 7

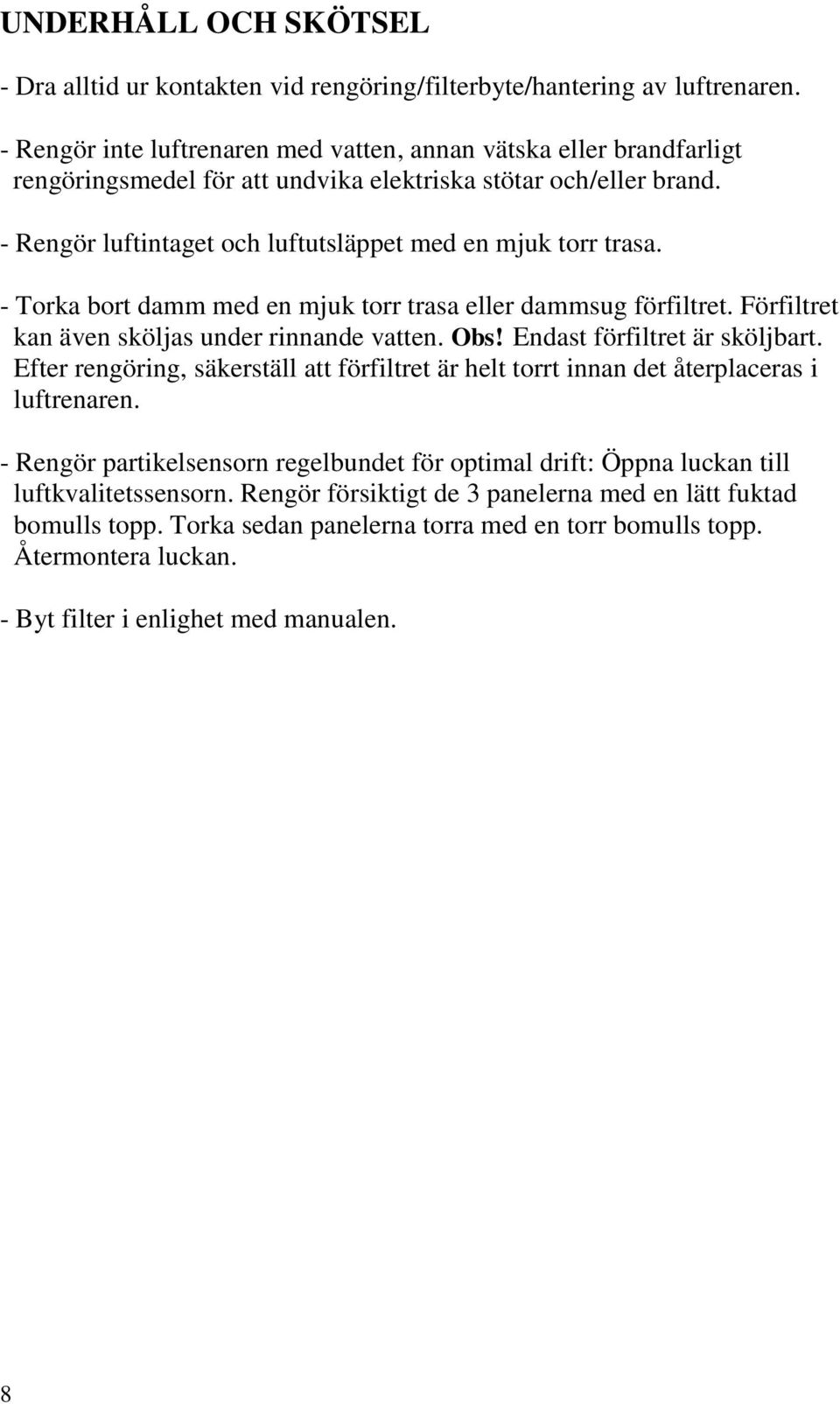

8 UNDERHÅLL OCH SKÖTSEL - Dra alltid ur kontakten vid rengöring/filterbyte/hantering av luftrenaren. - Rengör inte luftrenaren med vatten, annan vätska eller brandfarligt rengöringsmedel för att undvika elektriska stötar och/eller brand. - Rengör luftintaget och luftutsläppet med en mjuk torr trasa. - Torka bort damm med en mjuk torr trasa eller dammsug förfiltret. Förfiltret kan även sköljas under rinnande vatten. Obs! Endast förfiltret är sköljbart. Efter rengöring, säkerställ att förfiltret är helt torrt innan det återplaceras i luftrenaren. - Rengör partikelsensorn regelbundet för optimal drift: Öppna luckan till luftkvalitetssensorn. Rengör försiktigt de 3 panelerna med en lätt fuktad bomulls topp. Torka sedan panelerna torra med en torr bomulls topp. Återmontera luckan. - Byt filter i enlighet med manualen. 8

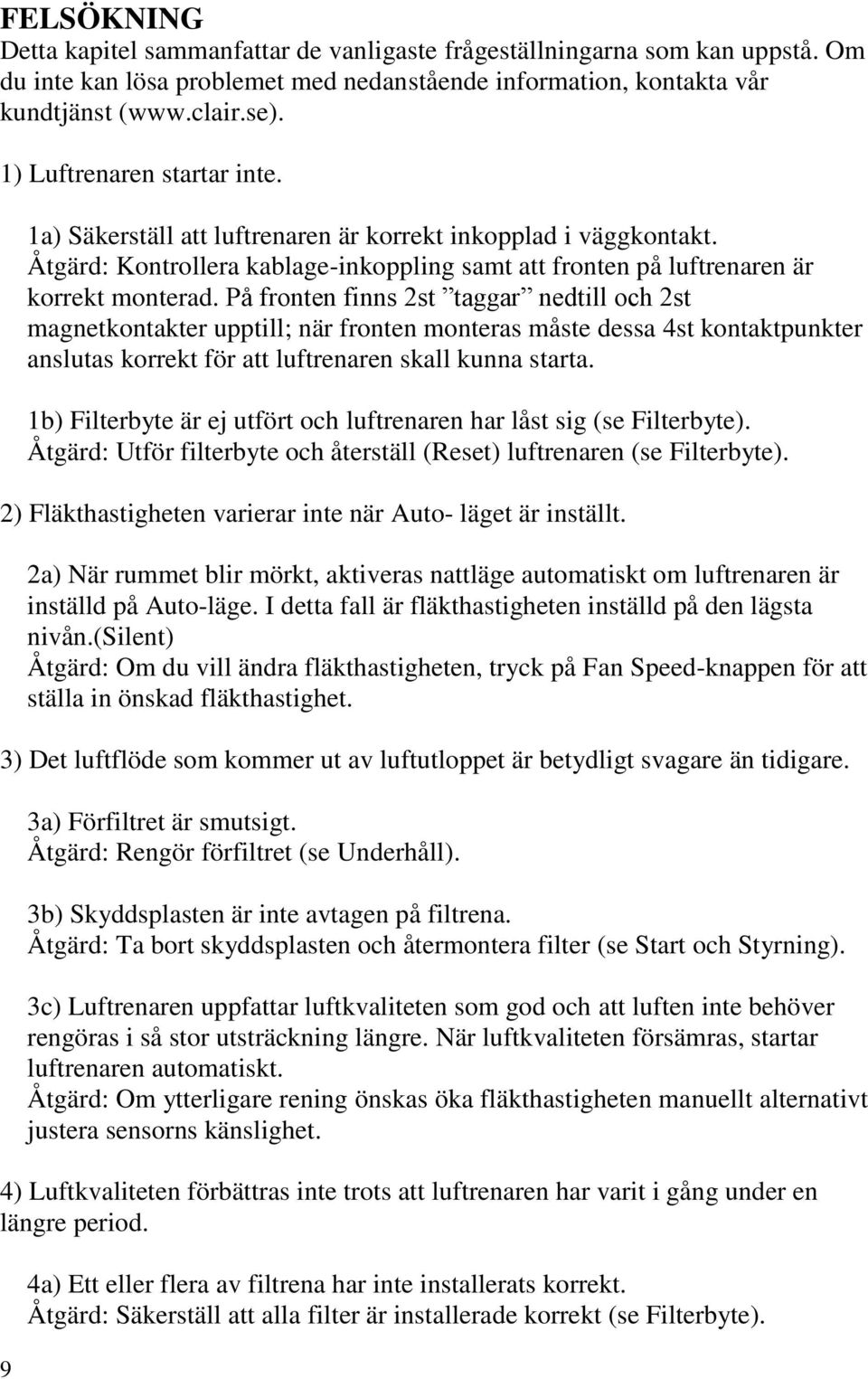

9 FELSÖKNING Detta kapitel sammanfattar de vanligaste frågeställningarna som kan uppstå. Om du inte kan lösa problemet med nedanstående information, kontakta vår kundtjänst ( 1) Luftrenaren startar inte. 9 1a) Säkerställ att luftrenaren är korrekt inkopplad i väggkontakt. Åtgärd: Kontrollera kablage-inkoppling samt att fronten på luftrenaren är korrekt monterad. På fronten finns 2st taggar nedtill och 2st magnetkontakter upptill; när fronten monteras måste dessa 4st kontaktpunkter anslutas korrekt för att luftrenaren skall kunna starta. 1b) Filterbyte är ej utfört och luftrenaren har låst sig (se Filterbyte). Åtgärd: Utför filterbyte och återställ (Reset) luftrenaren (se Filterbyte). 2) Fläkthastigheten varierar inte när Auto- läget är inställt. 2a) När rummet blir mörkt, aktiveras nattläge automatiskt om luftrenaren är inställd på Auto-läge. I detta fall är fläkthastigheten inställd på den lägsta nivån.(silent) Åtgärd: Om du vill ändra fläkthastigheten, tryck på Fan Speed-knappen för att ställa in önskad fläkthastighet. 3) Det luftflöde som kommer ut av luftutloppet är betydligt svagare än tidigare. 3a) Förfiltret är smutsigt. Åtgärd: Rengör förfiltret (se Underhåll). 3b) Skyddsplasten är inte avtagen på filtrena. Åtgärd: Ta bort skyddsplasten och återmontera filter (se Start och Styrning). 3c) Luftrenaren uppfattar luftkvaliteten som god och att luften inte behöver rengöras i så stor utsträckning längre. När luftkvaliteten försämras, startar luftrenaren automatiskt. Åtgärd: Om ytterligare rening önskas öka fläkthastigheten manuellt alternativt justera sensorns känslighet. 4) Luftkvaliteten förbättras inte trots att luftrenaren har varit i gång under en längre period. 4a) Ett eller flera av filtrena har inte installerats korrekt. Åtgärd: Säkerställ att alla filter är installerade korrekt (se Filterbyte).

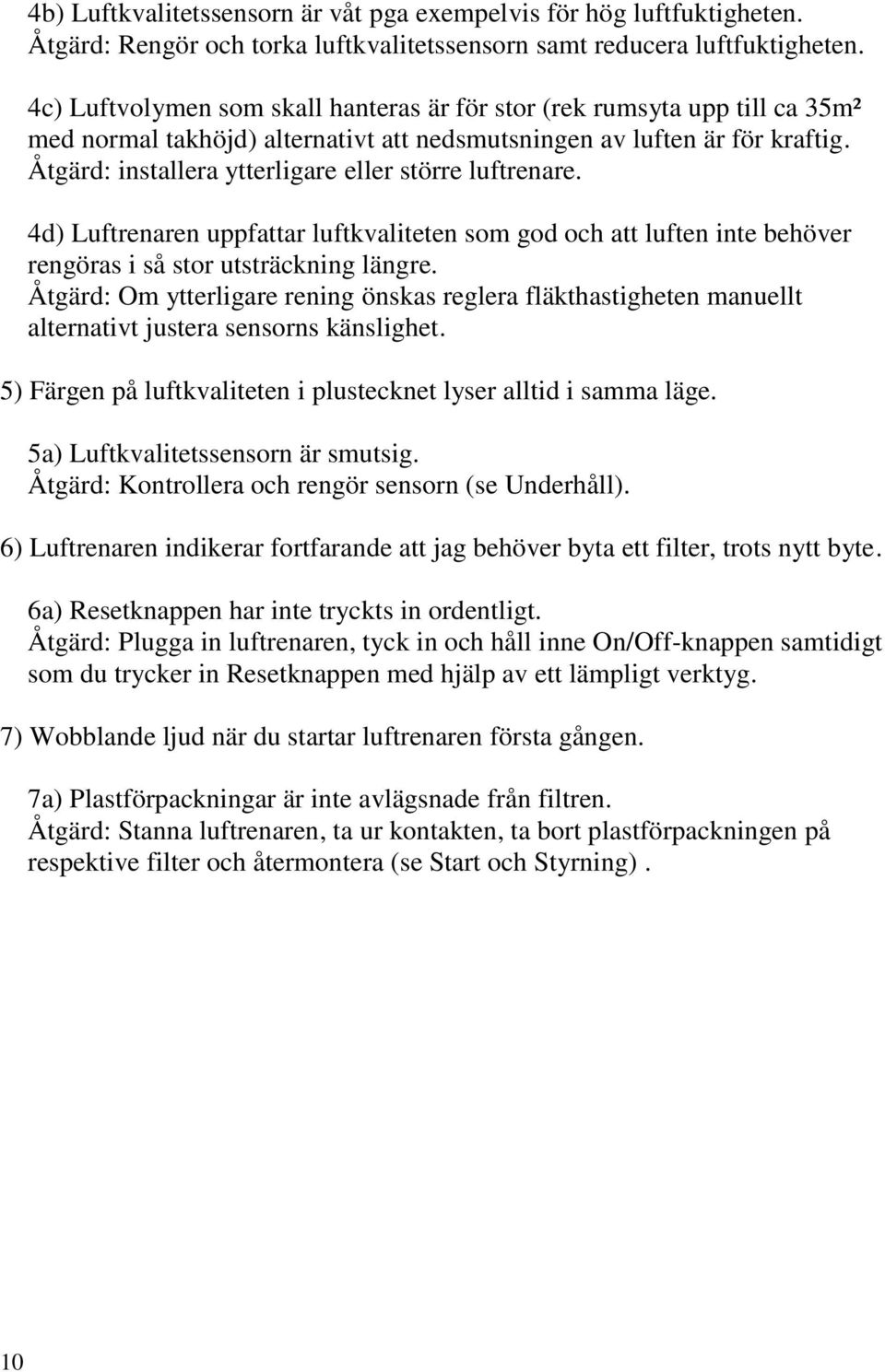

10 4b) Luftkvalitetssensorn är våt pga exempelvis för hög luftfuktigheten. Åtgärd: Rengör och torka luftkvalitetssensorn samt reducera luftfuktigheten. 4c) Luftvolymen som skall hanteras är för stor (rek rumsyta upp till ca 35m² med normal takhöjd) alternativt att nedsmutsningen av luften är för kraftig. Åtgärd: installera ytterligare eller större luftrenare. 4d) Luftrenaren uppfattar luftkvaliteten som god och att luften inte behöver rengöras i så stor utsträckning längre. Åtgärd: Om ytterligare rening önskas reglera fläkthastigheten manuellt alternativt justera sensorns känslighet. 5) Färgen på luftkvaliteten i plustecknet lyser alltid i samma läge. 5a) Luftkvalitetssensorn är smutsig. Åtgärd: Kontrollera och rengör sensorn (se Underhåll). 6) Luftrenaren indikerar fortfarande att jag behöver byta ett filter, trots nytt byte. 6a) Resetknappen har inte tryckts in ordentligt. Åtgärd: Plugga in luftrenaren, tyck in och håll inne On/Off-knappen samtidigt som du trycker in Resetknappen med hjälp av ett lämpligt verktyg. 7) Wobblande ljud när du startar luftrenaren första gången. 7a) Plastförpackningar är inte avlägsnade från filtren. Åtgärd: Stanna luftrenaren, ta ur kontakten, ta bort plastförpackningen på respektive filter och återmontera (se Start och Styrning). 10

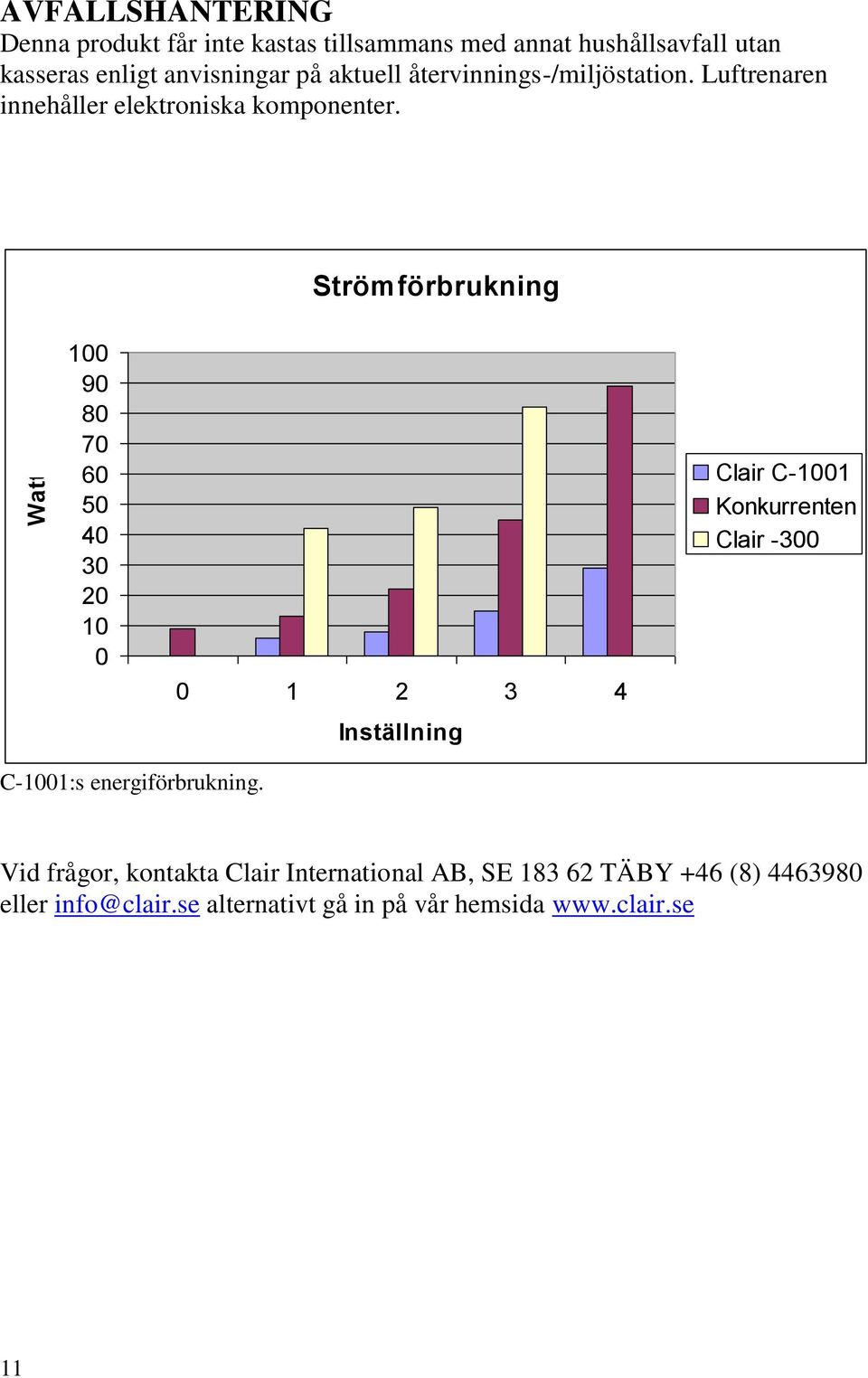

11 Watt AVFALLSHANTERING Denna produkt får inte kastas tillsammans med annat hushållsavfall utan kasseras enligt anvisningar på aktuell återvinnings-/miljöstation. Luftrenaren innehåller elektroniska komponenter. Strömförbrukning Clair C-1001 Konkurrenten Clair -300 Inställning C-1001:s energiförbrukning. Vid frågor, kontakta Clair International AB, SE TÄBY +46 (8) eller info@clair.se alternativt gå in på vår hemsida 11
