1 2:a Tylöboken B A S T U D U S C H Å N G B A D

2

3 Välkommen till en värld av välbefinnande. En ny produkt från Tylö är en av de bästa presenterna du kan ge dig själv. Alla produkter som bär vårt namn är nämligen utvecklade med ett och samma syfte att skänka välmående åt både kropp och själ. På de följande sidorna hittar du ett brett sortiment av produkter för bastu, dusch och ångbad, som alla utmärks av tilltalande design, genomtänkta funktioner och högsta kvalitet. Därtill finner du en rad tillbehör som gör din badupplevelse ännu lite rikare. Du är välkommen att läsa mer och ta första steget mot ett ökat välbefinnande. T Y L Ö B O K E N 2 3

4 Innehåll. Bastu. Dusch. Ångbad. Värme och vatten... 6 Kvalitet och miljö... 8 Olika badformer Monteringsfärdiga basturum Inledning Vi bygger du njuter Basturum Classic Basturum Nordic Basturum Alu Line Basturum Round Vision Basturum Space Vision Basturum Midi Vision Basturum Vital Vision Bastuaggregat för hemmabruk Klassiska Tylö-aggregat Tylö Mega-aggregat Bastuaggregat för proffsmiljöer Klassiska Tylö-aggregat Tylö Mega-aggregat Bastu övrigt Ångbastu på hemmaplan Ångbastu i offentlig miljö Vedeldade bastuugnar Bastutillbehör Inledning Det fulländade duschrummet Tylö Felicity Basic Tylö Felicity Midi Tylö Felicity Premium Tylette Centre badmaskin Tylö duschhörn Inledning Tylö monteringsfärdiga ångbadrum Tylö Elysée Tylö Excellent Planlösningar Tylö ånggeneratorer Tillbehör ångbad Slagdörrar Tylö Special Planera ditt ångbadrum Garantivillkor Infravärme Multibastu Planritningar Basturum övrigt Inledning Tillbehörsserier Aggregatskydd & bastusten Belysning Övriga tillbehör Glaspartier Bastudörrar Inredningar Bra att veta om bastubygge Håll bastun fräsch T Y L Ö B O K E N 4 5

5 Värme och vatten. Värme och vatten är grunden för allt liv liksom för verksamheten hos oss på Tylö. Vi har sedan 1950-talets början arbetat med att utveckla, tillverka och marknadsföra kvalitetsprodukter som främjar avkoppling, njutning och äkta badglädje. Tylö är idag global marknadsledare när det gäller att skapa stimulerande miljöer för bastu, dusch och ångbad för hemmabruk såväl som för offentliga inrättningar. Vi är ledande vad gäller produktbredd, kvalitet, design och innovationer. Och för att alltid vara helt säkra på att kunna leverera en kvalitetsprodukt som våra kunder uppskattar, tillverkar vi både detaljerna och sammanfogar helheten under vårt eget tak. En Tylö-produkt är med andra ord ett säkert val när du vill njuta fullt ut av värme eller vatten, eller av en kombination av båda. T Y L Ö B O K E N 6 7

6 Kvalitet och miljö. När du väljer en Tylö-produkt kan du alltid räkna med genomgående hög kvalitet. Vår strävan efter kvalitet återspeglas nämligen överallt i vår verksamhet i design, produktutveckling, materialval, tillverkning, service och support. Vårt kvalitetsengagemang märks även på miljöområdet. Att rent vatten är en källa till njutning är en självklarhet t ex i våra duschprodukter. Men rent vatten är tyvärr ingen självklarhet överallt på jorden. Därför tar vi ett aktivt miljöansvar, bl a genom att ha fullständigt rena tillverkningsprocesser ingen del av vår produktion orsakar några utsläpp. Virket vi använder kommer från traditionellt skogsbruk i Sverige, Baltikum och Nordamerika inte från skövlade regnskogar. Alla plastprodukter tillverkas av miljöcertifierat råmaterial. Dessutom är vi resurssnåla. Av virkesspillet gör vi träbriketter, spillet från plasthanteringen går till att framställa granulat och alla restprodukter från vår metallbearbetning återvinnes. Att prioritera miljön är enligt vårt synsätt definitivt en fråga om kvalitet inte minst vad gäller morgondagens livskvalitet. T Y L Ö B O K E N 8 9

7 Variera njutningen med olika temperatur och luftfuktighet. Ett bad kan avnjutas på flera olika vis och varje variant är vederkvickande på sitt sätt. Gemensamt för de badformer som Tylö erbjuder är avkoppling och välbefinnande för kropp och själ, antingen i lugn avskildhet eller i gemenskap. Oavsett vilken typ av bad du föredrar, har vi ett brett sortiment av garanterade kvalitetsprodukter att välja bland. Här intill ger vi dig en kort beskrivning av de olika badformerna. Sedan är det upp till dig att fundera på vilket eller vilka alternativ du vill njuta av hemma hos dig! Traditionell bastu. Den skandinaviska bastutraditionen rymmer två varianter. I det mest klassiska bastubadet ligger temperaturen mellan 75 och 90 C och luftfuktigheten på %. Då och då häller man en skopa vatten på de heta stenarna, s k badkastning. Den sköna känslan när värmevågorna sprider sig över kroppen är en mycket speciell upplevelse. Hudens porer öppnas, svettningen renar och överflödiga hudceller försvinner i duschen. Intensiv badkastning som avslutning på bastubadet ingår i ritualen. En lite extremare variant av traditionellt bastubad är torrbastu, som kännetecknas av mycket hög värme (ca C) och näst intill obefintlig luftfuktighet. Denna variant passar alla som gillar när bastuvärmen sticker i skinnet och svettningen får fungera som avkylning för huden. För traditionella bastubad väljer man ett klassiskt Tylö-aggregat eller någon av modellerna i Mega-serien. Ångbastu. En mild variant av bastubad som badas i C, vilket många upplever som en behaglig badtemperatur. Denna temperatur i kombination med en kontinuerlig och automatisk tillförsel av ånga ger % luftfuktighet. Resultatet blir ett mjukt, härligt klimat som både stora och små bastubadare kan njuta riktigt länge av. Precis som med det traditionella bastubadet ger ångbastubadet samma sköna känsla av ren och fräsch hud, samtidigt som det skänker ro och vederkvickelse åt alla sinnen. Ett ångbastubad kan man också krydda lite extra med väldoftande naturella örter eller flytande doftessenser. För att njuta av denna välgörande badform behövs bastuaggregatet Tylö Combi det enda som ger möjlighet till både ångbastu och traditionell torr- och våtbastu. Ångbad. Ångbad ska inte förväxlas med ångbastu (se här ovan). För att njuta av ett modernt ångbad får du nämligen lämna träbastuns värld och ta plats i ett slutet rum av glas, plast eller kakel. Här inne är luftfuktigheten konstant 100 %, å andra sidan är badtemperaturen låg, bara C. Resultatet blir en ljuvligt skön och stimulerande badform, som inbjuder till långa avkopplande sittningar. Upplevelsen av ett ångbad är också rogivande på så vis att ångan omsluter dig och du upplever känslan av total avskildhet. I hemmiljö är det praktiskt att kombinera ångbadet med en vanlig dusch i ett och samma utrymme. Där är en duschblandare och en duschstril det naturliga komplementet inne i ångbadet. En Tylö ånggenerator typ VA eller VB är det självklara valet till Tylös monteringsfärdiga ångbadrum. Tylette Centre och Tylö Felicity-modellerna har, förutom inbyggda duschfunktioner, också en inbyggd generator för ångbad. Infrabastu. Denna badform bygger på infraröd direktverkande strålningsvärme och har egentligen inte mycket gemensamt med bastubad. Den infraröda djupgående värmestrålningen som alstras i Tylö infrapaneler består av IR-B och IR-C, som används inom skönhetsvården världen över, bl a för att öka effekten av olika hudvårdsbehandlingar. IR-strålning används även i medicinska sammanhang och anses ha egenskaper som lindrar vid reumatism, muskelsmärtor och liknande besvär. Eftersom det är väl känt att värme i alla former har en stimulerande effekt, som ökar både det fysiska och det mentala välbefinnandet, kan man lugnt säga att Tylö infra-paneler gör gott för både kropp och själ. Tylös infra-paneler är separata enheter som lämpar sig väl att installera i en befintlig bastu. Multibastu. Att installera Tylö infra-paneler och Tylö bastuaggregat i ett och samma basturum är ett optimalt koncept. Förutom de positiva effekterna av den infraröda strålningen fungerar infrapanelerna som snabbuppvärmare av bastun. Det betyder att du kan påbörja badet nästan direkt och att tidsbrist inte längre behöver hindra dig från att njuta av ett härligt bastubad. Infraröd strålning direkt mot kroppen samtidigt som bastuaggregatet värmer upp luften i basturummet är en kombination väl värd att satsa på och en lösning som tillfredställer alla familjemedlemmarnas olika krav på bästa möjliga badupplevelse. T Y L Ö B O K E N

8 Bastu. Vill du göra en investering i ökat välbefinnande, som ger garanterad avkastning år efter år? Skaffa en bastu så kan du avnjuta olika typer av bastubad närhelst du vill. På köpet får du en plats som är lika idealisk i samvaron med familj och vänner, som under en paus i tillvaron helt på egen hand. Att planera in en bastu vid nybyggnation eller renovering är enkelt det finns oftast tillräckligt med utrymme. Och låter du oss på Tylö tillverka och leverera ditt basturum som en monteringsfärdig byggsats blir det ännu enklare. Vi erbjuder färdigbyggda basturum i alla varianter från små badrumsanpassade modeller för hemmiljön till stora, exklusiva basturum för hotellsviten eller företagets representationsvåning. Dessutom ger vi dig valmöjligheter när det gäller inredning och utrustning. Har du speciella önskemål som inte finns i vårt ordinarie sortiment, står våra skickliga hantverkare till tjänst med att bygga ditt basturum, individuellt anpassat både i mått och design. Det är inte för inte som vi på Tylö är världens ledande bastutillverkare. B A S T U

9 Vi bygger du får alla fördelarna. Att köpa ett monteringsfärdigt basturum är inte bara det lättaste och snabbaste sättet att förverkliga din bastudröm. Det är också det klokaste och tryggaste om du vill vara säker på om att få en riktigt bra bastu, som fungerar år efter år efter år. Att bygga en bastu på egen hand är nämligen inte så enkelt. Om du ägnar en tanke åt bastubadets ljuva konst, inser du snabbt att en bastu måste tåla det mesta, från extrem uttorkning i 100 C till ångande fuktiga bad med 65 % luftfuktighet. Tänker du ett steg längre inser du säkert också fördelarna med att välja ett färdigbyggt basturum från oss på Tylö. Vi har byggt basturum sedan 1950-talet och vet vilka krav bastubadets stora klimatskillnader ställer på konstruktion och material. Dessutom vet vi vad du som kund har rätt att kräva vad gäller passform, detaljfinish, bekvämlighet och funktion. Som du ser här nedan har vi tänkt på det mesta, vilket även understryks av att vi har marknadens bästa garantier. Så att skaffa bastu behöver inte vara så svårt om du tar hjälp av proffs, vill säga. Breda bekväma lavar i massivt trä, med stabil konstruktion och sammetslen yta. Vinklade ryggstöd ökar komforten och ger skön vila för ryggen. Eleganta dekorraster som skärmar av utrymmet mellan lavarna. Utvalda träslag en riktig bastu kräver riktigt virke. Tylö använder enbart genuint virke av högsta kvalitet. Gedigen konstruktion Tylö-rummen är byggda för att tåla alla olika bastuklimat. Effektiv isolering med mineralull i väggoch taksektioner, och tätningar av värmebeständig polyester. Exakt passform gör monteringen av väggar, tak och inredning enkel och smidig. Glasade väggsektioner ger rymd åt bastun och närkontakt med miljön utanför. Härdat säkerhetsglas i samtliga glasytor ger en extra trygghet. Perfekt ventilation med till- och frånluftsventil placerade enligt Tylö-principen, som sprider värmen enligt naturlagarna och skapar olika temperaturzoner i basturummet. Stämningsfull belysning med armaturer placerade bakom ryggstöd eller lampskärmar. Förberedd el-installation med dolda rör för ledningsdragning till bastuaggregatet. Bästa bastudörrarna Tylö har ett brett urval som alla tål de stora temperaturskillnaderna mellan bastuns ut- och insida, utan att slå sig eller förändras. 5 års materialgaranti ett tydligt bevis på Tylörummens höga kvalitet. 5 ÅRS MATERIALGAR ANTI B A S T U

10 Basturum Classic. Om man ber människor att berätta hur en riktig bastu ser ut, kommer de förmodligen att ge en beskrivning som ligger väldigt nära Classic basturum. I grundutförande ser vår basmodell nämligen ut precis som en traditionell bastu ska göra, både på in- och utsidan. Samtidigt är det lätt att anpassa Classic till den omgivande miljön. Välj Classic Special när du vill klä exteriören med andra material för att skapa en harmonisk helhet i din badmiljö. Det är bara fantasin som sätter gränser för dina inredningsmöjligheter. I C L A S S I C S T A N D A R D M A T E R I A L S A T S I N G Å R : Värmeisolerade vägg- och taksektioner klädda med granpanel Bastudörr i glas (DGM-72) Inredning i asp Golvram av aluminium Hörn- och taklister Ventil- och monteringsdetaljer Tylö Classic Corner Special, utvändigt klätt med samma kakel som badrumsväggarna. I C L A S S I C S P E C I A L M A T E R I A L S A T S I N G Å R : Som ovan, exkl. utvändig träpanel. B A S T U

11 Det mest utmärkande draget hos denna klassiker är förstås den vackra, ljusa granpanelen i väggar och tak. Med sin kvistiga karaktär och speciella doft bidrar panelen starkt till det rustika och hemtrevliga intrycket. Dörren i tonat säkerhetsglas inramas av en kraftig träkarm och är försedd med magnetförslutning. Tar du tag i trähandtaget och kliver in möts blicken av inredning i asp bestående av breda sittlavar i två plan med dekorraster emellan. Ett skönt vinklat ryggstöd bidrar till bekvämligheten och trivseln. Kort sagt väljer du Classic får du ett prisvärt basturum i traditionellt utförande. Den inbjudande doften av trä och kåda får du på köpet. Classic finns i 16 olika storlekar (se planlösningar på sid 44). Samtliga är avsedda att placeras i ett befintligt hörn och har två utvändiga väggar klädda med täckpanel. Vill du sätta en personlig prägel på din bastu kan du välja ur vårt sortiment av glaspartier, dörrar och inredningsdetaljer (se sid 46 53). För val av rätt effekt på bastuaggregatet se uppgift vid respektive planlösning. B A S T U

12 Basturum Nordic. Nordic erbjuds i samma storlekar och grundutförande som Classic-serien. Det som skiljer är valet av träslag här är den in- och utvändiga väggpanelen och all inredning av naturell ljus asp. Men även här kan du naturligtvis låta inspirationen flöda och med enkla medel anpassa exteriören till badrummet i övrigt. Allt som behövs är kanske lite lasyr. Den välkomnande glasdörren har vackert trähandtag och sitter stadigt infäst i den massiva träramen. Tonat säkerhetsglas och magnetförslutning är standard, liksom möjligheten att hänga dörren såväl höger- som vänsterhängd. Basturum Nordic med glaspartier 52 och 52 VENT utvändigt behandlat med lasyr. B A S T U

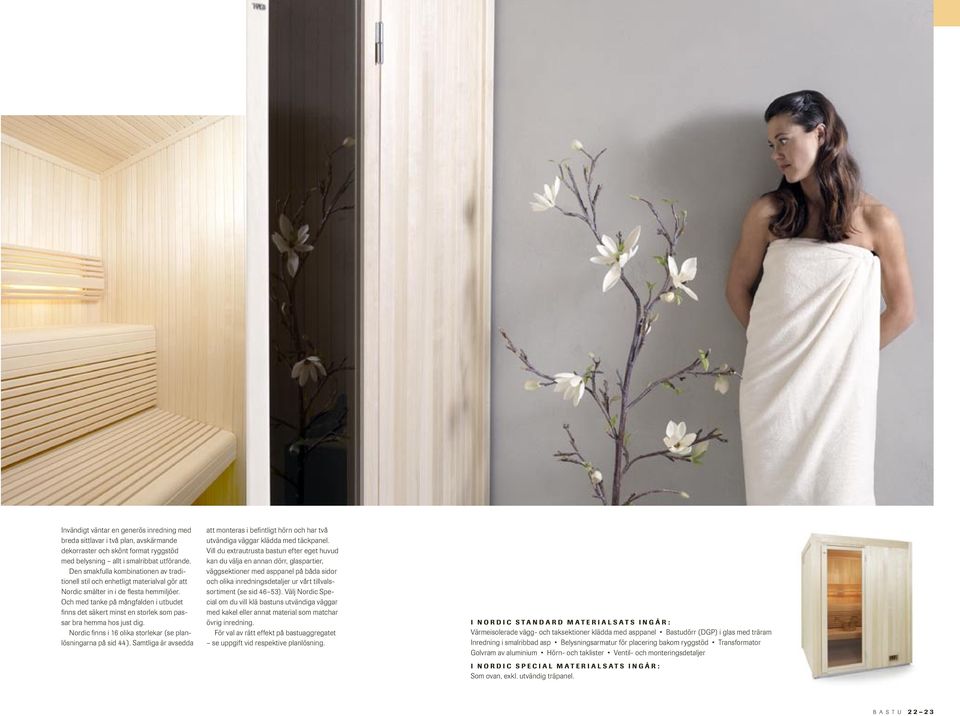

13 Invändigt väntar en generös inredning med breda sittlavar i två plan, avskärmande dekorraster och skönt format ryggstöd med belysning allt i smalribbat utförande. Den smakfulla kombinationen av traditionell stil och enhetligt materialval gör att Nordic smälter in i de flesta hemmiljöer. Och med tanke på mångfalden i utbudet finns det säkert minst en storlek som passar bra hemma hos just dig. Nordic finns i 16 olika storlekar (se planlösningarna på sid 44). Samtliga är avsedda att monteras i befintligt hörn och har två utvändiga väggar klädda med täckpanel. Vill du extrautrusta bastun efter eget huvud kan du välja en annan dörr, glaspartier, väggsektioner med asppanel på båda sidor och olika inredningsdetaljer ur vårt tillvalssortiment (se sid 46 53). Välj Nordic Special om du vill klä bastuns utvändiga väggar med kakel eller annat material som matchar övrig inredning. För val av rätt effekt på bastuaggregatet se uppgift vid respektive planlösning. I N O R D I C S T A N D A R D M A T E R I A L S A T S I N G Å R : Värmeisolerade vägg- och taksektioner klädda med asppanel Bastudörr (DGP) i glas med träram Inredning i smalribbad asp Belysningsarmatur för placering bakom ryggstöd Transformator Golvram av aluminium Hörn- och taklister Ventil- och monteringsdetaljer I N O R D I C S P E C I A L M A T E R I A L S A T S I N G Å R : Som ovan, exkl. utvändig träpanel. B A S T U

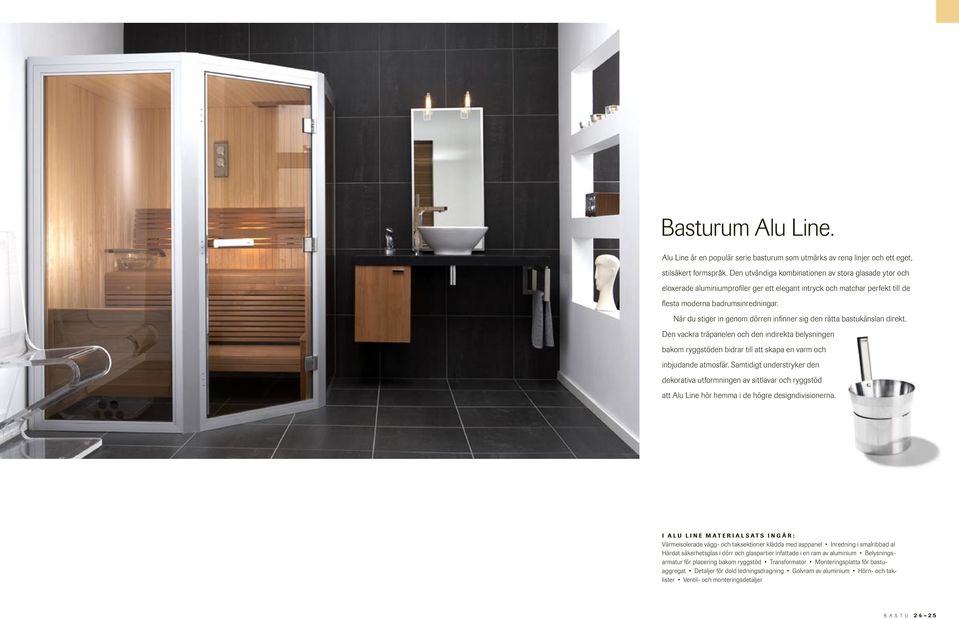

14 Basturum Alu Line. Alu Line är en populär serie basturum som utmärks av rena linjer och ett eget, stilsäkert formspråk. Den utvändiga kombinationen av stora glasade ytor och eloxerade aluminiumprofiler ger ett elegant intryck och matchar perfekt till de flesta moderna badrumsinredningar. När du stiger in genom dörren infinner sig den rätta bastukänslan direkt. Den vackra träpanelen och den indirekta belysningen bakom ryggstöden bidrar till att skapa en varm och inbjudande atmosfär. Samtidigt understryker den dekorativa utformningen av sittlavar och ryggstöd att Alu Line hör hemma i de högre designdivisionerna. I A L U L I N E M A T E R I A L S A T S I N G Å R : Värmeisolerade vägg- och taksektioner klädda med asppanel Inredning i smalribbad al Härdat säkerhetsglas i dörr och glaspartier infattade i en ram av aluminium Belysningsarmatur för placering bakom ryggstöd Transformator Monteringsplatta för bastuaggregat Detaljer för dold ledningsdragning Golvram av aluminium Hörn- och taklister Ventil- och monteringsdetaljer B A S T U

15 Rummen i Alu Line-serien är väl värda all uppmärksamhet. Kombinationen av raka enkla linjer och olika material som glas, trä och aluminium resulterar i en harmonisk helhet som känns modern och tidlös på samma gång. Den stilrena glasdörren är utrustad med rostfri dekorlist runt dörrbladet, eleganta handtag och tätningslist med magnetförslutning. Och dörren kan givetvis monteras både höger- och vänsterhängd. Alu Line finns i fyra storlekar som alla är försedda med utrymmessparande hörningång (se sid 45 för planlösningar och uppgift om rätt effekt på bastuaggregat). Bakom de stora glasytorna väntar en smakfull inredning i smalribbad al, som blir extra inbjudande i ljuset från den indirekta belysningen. B A S T U

16 Basturum Round Vision. Round Vision har former som ingen annan bastu och sätter en ny standard för hur ett basturum kan se ut. Med sina stora glasytor och sin mjukt rundade front infattad i ett ramverk av al blir denna bastu ett estetiskt utropstecken i alla moderna badrumsmiljöer, samtidigt som den erbjuder generöst utrymme för njutning på liten yta. Den rundade delen i rökfärgat glas kan placeras både på rummets högra och vänstra sida och har integrerad slagdörr med skönt formade handtag och magnetförslutning. Dörren kan monteras valfritt med höger- eller vänsterhängning, och precis som alla övriga glaspartier är den av härdat säkerhetsglas. Den dekorativa takfrisen av al följer rummets form och har infällda downlights med sobert riktad ljussättning. Interiörens tak och väggar, liksom inredningen i övrigt, är en smakfull kombination av obehandlad ljus asp och al. Den bekväma bastulaven har ett komfortabelt ryggstöd, och där bakom finns en dold armatur som sprider ett dämpat och behagligt ljus i rummet. Round Vision finns i två badrumsanpassade storlekar (se sid 45 för planlösningar och uppgift om rätt effekt på bastuaggregat). I R O U N D V I S I O N M A T E R I A L S A T S I N G Å R : Värmeisolerade vägg- och taksektioner klädda med träpanel Smalribbad inredning i naturell al Glaspartier och dörr i härdat säkerhetsglas Belysningsarmaturer och transformator Monteringsplatta för bastuaggregat Detaljer för dold ledningsdragning Golvram av aluminium Hörn- och taklister Ventillucka Monteringsdetaljer B A S T U

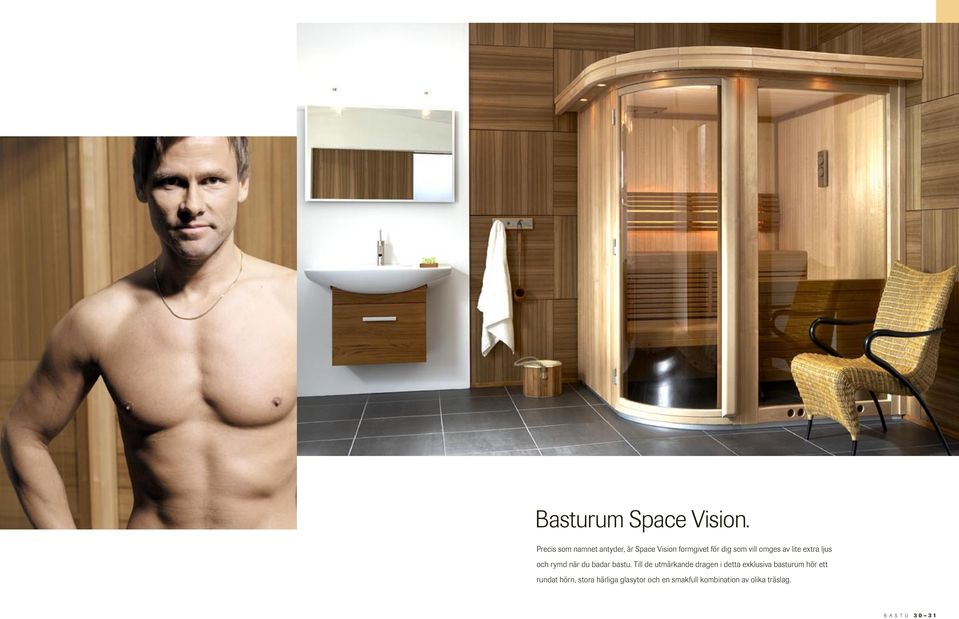

17 Basturum Space Vision. Precis som namnet antyder, är Space Vision formgivet för dig som vill omges av lite extra ljus och rymd när du badar bastu. Till de utmärkande dragen i detta exklusiva basturum hör ett rundat hörn, stora härliga glasytor och en smakfull kombination av olika träslag. B A S T U

18 Infällda downlights i den utskjutande takfrisen sprider ett trivsamt sken över utsidans väggar, som är tillverkade i amerikansk al. Insidans väggar och tak i naturell asp kontrasterar fint mot inredningen av smalribbad al. De breda, bekväma lavarna har dekorraster och bakom det skönt formade ryggstödet bidrar indirekt belysning till det varma och välkomnande intrycket. Den gedigna dörren, liksom övriga glasytor är av rökfärgat, härdat säkerhetsglas. Dörrbladet är infattat i en kraftig ram av amerikansk al och har handtag med magnetförslutning. Och i valfrihetens namn kan du givetvis välja att montera dörren antingen höger- eller vänsterhängd. Space Vision finns i tre storlekar, som alla kan spegelvändas se planlösningar på sid 45. Där finns också uppgift om vilken effekt på bastuaggregat som krävs för de olika rumsstorlekarna. Den rundade formen på sittlavens framkant känns skön mot benets baksida och är ett typexempel på vår omsorg om detaljerna. I S P A C E V I S I O N M A T E R I A L S A T S I N G Å R : Värmeisolerade vägg- och taksektioner klädda med träpanel Inredning i smalribbad al Härdat säkerhetsglas i frontparti Modell 150 har hörningång med dörr DGR Modell 200 och 250 har frontingång med dörr DGP Belysningsarmaturer och transformator Monteringsplatta för bastuaggregat Detaljer för dold ledningsdragning Golvram av aluminium Hörn- och taklister Ventillucka Monteringsdetaljer B A S T U

19 Basturum Midi Vision. Att ett basturum kan vara både rymligt och kompakt på samma gång bevisas med råge av nya Midi Vision. Detta exklusiva och välkomnande rum med sin praktiska hörningång är dimensionerat för att passa såväl i en kommersiell anläggning som i en vanlig hemmiljö. I formen lånar Midi Vision flera drag från övriga Vision-modeller. Det innebär en tilltalande exteriör med stora glasytor och väggpanel i finaste asp, allt krönt av en utskjutande takfris med infällda downlights. Att den vackert rundade glasdörren kan placeras i valfritt hörn, och hängas från både höger och vänster, ökar möjligheterna till ett välplanerat home-spa. Dörren har en kraftig ram av al, handtag med magnetförslutning och är liksom övriga glasytor av härdat säkerhetsglas. I M I D I V I S I O N M A T E R I A L S A T S I N G Å R : Värmeisolerade vägg- och taksektioner klädda med träpanel Smalribbad inredning i amerikansk al Glasdörr DGR Belysningsarmaturer och transformator Monteringsplatta för bastuaggregat Detaljer för dold ledningsdragning Golvram av aluminium Hörn- och taklister Ventiler Monteringsdetaljer B A S T U

20 Den mjukt rundade glasdörren har ett trähandtag som löper från golv till tak. Den utskjutande takfrisen utmärks av skickligt snickeriarbete och infällda downlights. På insidan väntar samma smakfulla design som hos Space Vision. Väggar och tak går i ljus asp, medan ryggstöd, dekorraster och sittlavarna i två plan fått en elegant utformning i smalribbad al. Den inbjudande interiören accentueras av ett behagligt ljus, som kommer från dolda armaturer bakom de välformade ryggstöden. Bastuaggregatets centrala plats möjliggör vänster- eller högerplacering av dörr se mått och planlösning på sid 45. B A S T U

21 Rummets mest framträdande inslag är den rundade bardelen, med disk i massiv al och front i borstad aluminium. Baren är inbjudande för ögat samtidigt är den högst funktionell med hyllfack, flaskställ och plats för minikylskåp, flatscreen-tv och DVDspelare. Infällda downlights i den dekorativa takfrisen sprider ett behagligt ljus över denna trivsamma samlingspunkt. I övrigt kännetecknas den yttre miljön av vackra träslag och stora svepande glasytor, som ger fin kontakt med basturummet. Går du innanför glasdörren väntar vackert skulpterade bastulavar med dekorraster, bekväma ryggstöd och indirekt belysning. Summerar du allt här ovan blir resultatet ett representativt rum där varje bastubad blir till en härlig upplevelse där varje bastubadare känner sig lite extra vital. Vital Vision är en unik skapelse och finns följaktligen bara i en storlek (se mått och planlösning på sid 45). Till Vital Vision passar Tylös väggmonterade bastuaggregat på 8 10 kw. Vital Vision extrautrustad med TV, DVD-spelare och kylskåp. Basturum Vital Vision. Vital Vision är tveklöst det mest exklusiva av våra monteringsfärdiga basturum. Med sina utvalda material, sin djärva form och generösa utrustningsnivå höjer Vital Vision värdet på vilken relaxavdelning som helst helt i nivå med en specialdesignad bastu. I V I T A L V I S I O N M A T E R I A L S A T S I N G Å R : Värmeisolerade vägg- och taksektioner klädda med träpanel Hyllfack Bardisk Glasdörr DGP Belysningsarmaturer och transformator Inredning i smalribbad amerikansk al Infällda el-rör Golvram av aluminium Hörn- och taklister Ventiler Monteringsdetaljer B A S T U

22 Infravärme. Efter ett halvt sekel som en innovativ tillverkare av produkter för bastu och ångbad, är Tylö intimt förknippat med detta segment. Mindre känt är att vår tillverkning av infra-armaturer har pågått lika länge och att vi under årens lopp förvärvat en unik kunskap om den här typen av produkter. Värme är en av förutsättningarna för ett gott hälsotillstånd. Oavsett om den kommer från infrastrålning, ångbad eller bastubad, har värmen en stimulerande effekt, som ökar både det kroppsliga och det mentala välbefinnandet. Den infraröda djupgående värmestrålningen som alstras i Tylö infra-paneler används inom skönhetsvården världen över, bl a för att öka effekten av olika hudvårdsbehandlingar. IR-strålning förekommer även vid olika medicinska behandlingsformer och anses ha egenskaper som lindrar vid reumatism, muskelsmärtor och liknande besvär. Även om de medicinska effekterna av infratekniken ännu inte är vetenskapligt verifierade, kan ingen förneka den behagliga känsla som sprids inombords när de värmande strålarna smeker kroppen. B A S T U

23 Hög säkerhet med inbyggt temperaturskydd och separat termostat. Mycket lång hållbarhet med Tylös egentillverkade IR-element av högsta klass det borgar för trygghet och kvalitet. Hälsosam värmestrålning den infraröda strålningen består av IR-B och IR-C, vilka även används vid medicinsk behandling och inom skönhetsvård världen över. Stilren design och utbytbara dekorlister i al och asp för att ge färgmatchning eller effektfull kontrast till träpanelen på väggarna. Infrapanelerna är exakt måttanpassade för att monteras mellan lavarna och på vägg i samtliga modeller av Nordic och Classic bastu rum från den minsta t o m storlek Infra-panel 710 (Art ) Mått: 710 x 340 mm. Infra-panel 925 (Art ) Mått: 925 x 340 mm. Infra-panel 1070 (Art ) Mått: 1070 x 340 mm. Manöverpanel TS-Infra (Art ) För temperaturreglering och tidsinställning. Avsedd att monteras på vägg utanför kabinen. Mått: 195 x 255 mm, djup 89 mm (inb. mått: 167 x 227 x 49 mm). Tylö Infra avger nyttig och välgörande infraröd strålning (IR-B och IR-C). Elektromagnetiskt spektrum λ µm Kosmisk strålning, gammaoch röntgenstrålning UV-strålning: UV-V, UV-C, UV-B, UV-A Synlig strålning (ljus) Infraröd strålning: IR-A, IR-B, IR-C Radarvågor, radiooch TV-vågor etc Standard basturum Tylö Nordic 1612 med glassektion och utvändigt lackerad i sobert vitt. Försedd med 2 st infrapaneler 710 mellan lavarna och 2 st dito 925 på vägg. < 0,1 µm 0,1 0,38 µm 0,38 0,8 µm 0,8 10 µm > 10 µm Multibastu. Infra-effekten kan med fördel användas för att accelerera uppvärmningen av basturummet. Eftersom infra-panelerna sprider sin värme direkt kan du genast ta plats på laven, utan hänsyn till bastuns normala uppvärmningstid. Under tiden som bastuaggregatet värmer upp luften i basturummet kan du njuta av strålningen från infra-panelerna. På så sätt utnyttjas även tiden för uppvärmningen av bastun till skön och hälsosam avkoppling. Fördelen med separata infrapaneler är att du kan förse ditt basturum med det antal paneler som du fi nner lämpligt. Tylö infra-paneler håller högsta kvalitet. De har individuellt till- och frånslag, inbyggd termostat och funktionssäkert temperaturskydd. De har också en stilren design med trädekor i al och asp för att färgmatcha basturummets väggar. T ( K) 430 C (703 K) MgO Oxiderat specialstål 80% nickel IR-A: 0,76 1,4 µm C Tylö infravärmare max 430 C (703 K) yttermanteltemperatur. λ max = 4,12 µm Våglängd λ max i förhållande till temperatur (infraröd strålning) IR-B: 1,4 3 µm C IR-C: 3 10 µm C 0,8 µm 4,12 µm 10 µm 2898 λ max = T ( K) λ max 2898 λ max = = 4,12 µm ( ) IR-A IR-B IR-C 430 C (703 K) 0,8 µm 1,5 µm 4,12 µm 10 µm I Tylö Infra-kabiner används rörelement med låg yttemperatur, vilket ger ett våglängdsspektra i området mellan 1,5 10 µm (λ max 4,13 µm). Som framgår av principdiagrammet innehåller denna våglängd en blandning av IR-B och IR-C strålning. Vid ren medicinsk behandling, där djupare penetrering önskas, används i huvudsak kortvågig IR-A strålning. Denna våglängd alstras av värmekällor med hög yttemperatur. B A S T U

24 Din valfrihet ingår i våra planer. Här får du en bild av hur våra kompletta, monteringsfärdiga basturum ser ut från ovan. Du ser vilka mått som gäller, var bastuaggregatet ska placeras och hur inredningen är utformad. Samtliga basturum kan även monteras spegelvända. Det framgår också vilka standardväggsektioner som kan bytas ut mot glaspartier. För tydlighetens skull anger vi även vilken effekt som krävs på bastuaggregatet för att värma upp volymen i respektive rum. Nu är det bara att jämföra och se vilket basturum som tilltalar dig. Väggsektioner markerade med mörkgrått kan bytas ut mot hela glaspartier, se beskrivning på sidan Ange vid beställningen av ditt basturum vilka väggsektioner du önskar glasade Round Vision 150 (Utvändig takhöjd 2030 mm) ,5kW ,5kW Round Vision 200 (Utvändig takhöjd 2030 mm) ,6kW ,6kW Classic & Nordic (Samtliga modeller har utvändig takhöjd 2010 mm) Artikelnummer för resp. modell och storlek finns i gällande prislista Corner Space Vision 150, hörningång. (Utvändig takhöjd 2030 mm) Space Vision 200, frontingång. (Utvändig takhöjd 2030 mm) ,5kW ,5kW ,6kW ,5kW ,6kW ,6kW 8kW kW Corner Corner Space Vision 250, frontingång. (Utvändig takhöjd 2030 mm) Midi Vision (Utvändig takhöjd 2030 mm) ,6kW ,6kW kW kW ,6kW kW 8kW Corner Alu Line 100* (Utvändig takhöjd 1920 mm) (Utvändig takhöjd 1920 mm) (Utvändig takhöjd 1920 mm) (Utvändig takhöjd 1920 mm) 1045 Alu Line 150** 1490 Alu Line 190** 1890 Alu Line 225** kW 2520 Corner kW kW Corner ,2-4,5kW * Hela rummet kan monteras spegelvänt ,5kW ,6kW ** Interiören kan monteras spegelvänt kW kW 2310 Vital Vision (Utvändig takhöjd 2030 mm) ,7kW 10,7kW Corner kW R ,7kW ,7kW 2310 B A S T U

25 Glaspartier. Som världens ledande bastutillverkare erbjuder Tylö dig möjligheten att skapa din drömbastu även när du köper ett monteringsfärdigt rum med fasta mått. Du kan alltid förändra bastuns in- och utvändiga design med våra egentillverkade tillvalsprodukter. Genom att öppna upp med ett glasparti ökar du rymden, ljusinsläppet och känslan av välbefinnande i ditt basturum. Du får kontakt med rummet utanför och skapar en helhet av din relaxavdelning. Och eftersom glaspartierna tillverkas av oss på Tylö uppfyller de alla högt ställda krav vad gäller säkerhet och detaljfinish. Färdigbyggda glaspartier i 6 mm härdat säkerhetsglas med massiva träramar i ljus naturell asp eller i naturell al, som har en något mörkare nyans. Glaspartierna i asp rekommenderas till basturummen Classic och Nordic. Av planlösningarna på föregående uppslag framgår vilka väggsektioner du kan byta ut. Glasparti 95 Rökfärgat härdat säkerhetsglas i en massiv träram. Höjd 1900 mm, bredd 950 mm. Asp (Art ) Al (Art ) Glasparti 95 VENT Dito, med ventilhål och väggplatta för montering av bastuaggregat. Asp (Art ) Al (Art ) Glasparti 52 I rökfärgat härdat säkerhetsglas med massiv träram. Höjd 1900 mm, bredd 520 mm. Asp (Art ) Al (Art ) Glasparti 52 VENT Dito, med ventilhål och väggplatta för montering av bastuaggregat. Asp (Art ) Al (Art ) B A S T U

26 Bastudörrar. Varje bastudörr som bär Tylös namn håller högsta klass och är specialtillverkad för att tåla de stora temperaturskillnaderna mellan bastuns ut- och insida, utan att slå sig eller förändras. Samtliga dörrar är försedda med funktionssäker magnetförslutning och kan monteras både höger- och vänsterhängda. Har du önskemål om en bastudörr i andra mått och material? Begär offert! Bastudörr DW-190 Gran (Art ) Klassisk modell med stort fönster i tonat, härdat säkerhetsglas. Klädd med vacker granpanel på in- och utsida. Ytterkarm - mått 1900 x 710 x 68 mm, ingångsöppning 1738 x 598 mm. Bastudörr DW-190 Asp (Art ) Modell enligt ovan med in- och utvändig klädsel av ljus kvistfri asppanel. Ytterkarmmått 1900 x 710 x 68 mm, ingångsöppning 1738 x 598 mm. Bastudörr DGM Asp (Art ) Dörrblad i tonat, härdat säkerhetsglas med dörrkarm av asp. Kraftiga gångjärn av aluminium med täckdekor i rostfritt stål. Försedd med silikontätningslist. Ytterkarmmått 1900 x 622 x 68 mm, ingångsöppning 1738 x 510 mm. Bastudörr DGM Gran (Art ) Dito, med dörrkarm i gran. Bastudörr DGM Beskrivning som ovan, ytterkarmmått 1900 x 710 x 68 mm och ingångsöppning 1738 x 598 mm. med dörrkarm av gran (Art ) med dörrkarm av asp (Art ) med dörrkarm av al (Art ) Bastudörr DGM Gran (Art ) Beskrivning som ovan, dörrkarm i gran, ytterkarmmått 2000 x 710 x 68 mm och ingångsöppning 1888 x 598 mm. Bastudörr DGM Gran (Art ) Dito. Ytterkarmmått 2100 x 710 x 68 mm och ingångsöppning 1988 x 598 mm. B A S T U

27 Automatisk dörrstängare (Art ) Monteras på dörrens gångjärnsida. Stänger från helt öppet läge. För smidig tillslutning komplettera med nedanstående hyd rauliska dörrtillslutare. Bastudörr DGM-93T-210 Gran (Art ) Dörrblad i tonat, härdat säkerhetsglas med dörrkarm av gran. Kraftiga gångjärn av aluminium med täckdekor i rostfritt stål. Försedd med silikontätningslist. Rullstolsanpassat utförande utan tröskel och med extra bred ingång. Försedd med rostfri skyddsram runt dörrbladet. Ytterkarm - mått 2100 x 930 x 68 mm, ingångsöppning 2029 x 818 mm. Bastudörr DGP-190 Al (Art ) Exklusiv bastudörr av 6 mm tonat, härdat säkerhetsglas som är inramat av en robust träram i massiv al. Magnetstängning. Det eleganta handtaget löper utvändigt längs hela dörrens höjd. Ytterkarmmått 1900 x 710 x 68 mm, ingångsöppning 1738 x 598 mm. Bastudörr DGP-190 Asp (Art ) Dito, med träram i massiv, naturell ljus asp. Ytterkarmmått 1900 x 710 x 68 mm, ingångsöppning 1738 x 598 mm. Bastudörr DGR-190 Al (Art ) En bastudörr i mycket exklusivt utförande. Dörrbladet är tillverkat av rundformat 6 mm tonat, härdat säkerhetsglas och infattat i en massiv ram av al. Handtag och magnetstängning. Ytterkarmmått 1900 x 786 x 71 mm, ingångsöppning 1788 x 618 mm. Dörrtillslutare trä (Art ) Ger mjuk tillslutning av din trädörr. Kombinera gärna med ovanstående dörrstängare. Dörrtillslutare glas (Art ) Ger mjuk tillslutning av glasdörr. Kan med fördel kombineras med dörrstängaren här ovan. B A S T U

28 B A S T U L A V A R Monteringsfärdiga bastulavar av massiv asp eller al. Lavarna har en stabil konstruktion med gedigen tapplimning helt utan synliga skruvar. Kapningsbara på längden. LAVAR Beteckning Mått mm Asp (design bred ribb) Art. nr Asp SR (design smal ribb) Art. nr Al SR (design smal ribb) Art. nr Lave x Lave 107 S 1070 x Lave x Lave x Lave 142 S 1420 x Lave x Lave x Lave x Lave 185 S 1850 x Lave x Lave x Lave x D E K O R R A S T E R Färdigbyggt dekorraster som skärmar av tomrummet mellan lavarna. Tillverkat av finaste asp eller al. Kan kapas på längden. DEKORRASTER Beteckning Mått mm Asp (design bred ribb) Art. nr Asp SR (design smal ribb) Art. nr Al SR (design smal ribb) Art. nr Inredning i smalribbad asp. Inredning i bredribbad asp. Raster x Raster x Raster x Raster x Raster x Raster x Raster x Raster x Raster x Inredningar. Inredning i smalribbad al. RYGGSTÖD Beteckning Mått mm Asp (design bred ribb) Art. nr Asp SR (design smal ribb) Art. nr R Y G G S T Ö D De färdigbyggda ryggstöden i asp eller al är bekvämt vinklade och fungerar dessutom som avskärmning för belysningsarmatur som skapar ett behagligt indirekt ljus i bastun. Kan kapas på längden. Al SR (design smal ribb) Art. nr Att köpa inredning i separata delar är ett tidsbesparande alternativ när du ska bygga om ett befintligt rum till bastu eller när du ska renovera och fräscha upp ditt gamla basturum. Samtliga produkter finns i tre utföranden, bredribbad asp samt i smalribbad al och asp. Gemensamt för dem alla är känslan av traditionellt träarbete i modern utformning och att de kan kapas på millimetern för exakt måttpassning. Är du osäker på måtten till våra monteringsfärdiga basturum se planlösningarna med måttangivelser på sid Ryggstöd x Ryggstöd x Ryggstöd x Ryggstöd x Ryggstöd x Ryggstöd x Ryggstöd x A R M S T Ö D Färdigbyggt armstöd som skärmar av och ger stöd när bastulavens kortända inte ansluter mot vägg. Tillverkas i asp och al efter ett fast mått. ARMSTÖD Beteckning Mått mm Asp (design bred ribb) Art. nr Asp SR (design smal ribb) Art. nr Al SR (design smal ribb) Art. nr Armstöd 510 x B A S T U

29 Tylö klassiska bastuaggregat för hemmabruk. Vi på Tylö har genom åren stått för en rad banbrytande innovationer, som förbättrat och utvecklat bastumiljön, både vad gäller funktion, säkerhet och trivsel. Dagens Tylö-aggregat representerar det bästa inom bastutillverkning och våra klassiska aggregat skiljer sig från andra märken på flera avgörande punkter. Du ser skillnaden i design, precision och kvalitet. Men allra mest märks det förstås när du kopplar av och njuter av ditt bastubad. De klassiska Tylö-aggregaten för hemmabruk finns i två utföranden med separat manöverpanel som placeras på väggen utanför bastun, och med manövervred för tid och temperatur på bastuaggregatet. Oavsett modell utmärks varje aggregat av alla de fördelar som gjort Tylö till ett begrepp bland bastuälskare världen över. Rekordsnabb uppvärmning Den unika Tylö-konstruktionen med dubbla sidoluftkammare och värmeriktande galler ger en mycket effektiv spridning av varmluften. Låg energiförbrukning Delad effekt är ett mångårigt Tylö-patent som innebär att aggregatet med automatik går över i sparläge när önskad badtemperatur har uppnåtts och bibehåller denna nivå under hela badet. Skönt badklimat Den inbyggda behållaren som fylls med vatten när bastun startas ger en behagligt mjuk värme precis som det ska vara i en äkta Tylö-bastu. 100 % förångning Kombinationen djupa och väldimensionerade stenmagasin och element i direkt kontakt med stenarna ger den i särklass bästa badkastningseffekten. Hög säkerhet Överhettningsskydd, termostat och temperaturkännare är noga utvalda vitala komponenter som garanterar säkerheten. Genomtänkta materialval Stenmagasin i rostfritt stål och helgjuten överdel i aluminium är två materialval som speglar våra högt ställda kvalitetskrav. Lång livslängd Våra värmeelement bastuaggregatets hjärta tillverkas i en noggrant övervakad process, som säkerställer funktionen och den långa hållbarheten. Marknadens längsta garantitid Egentillverkning, minutiösa kvalitetskontroller och generösa garantier gör varje Tylö-aggregat till ett tryggt köp. 5 ÅRS MATERIALGAR ANTI B A S T U

30 Klassiska bastuaggregat och manöverpaneler. Bastuaggregat med inbyggd manöverpanel Compact 2/4 (Art ) Ett aggregat för det minsta basturummet med stenmagasin dimensionerat för bastusten Mini. Med inbyggd manöverpanel nedtill på fronten. Försedd med termostat och mekanisk timer, max 3 tim. gångtid, 0 9 tim. förval. Omkopplingsbar 2,2 4,5 kw för inkoppling till 230 V 1~ eller 400 V 2N~. Avsedd för basturumsvolym 1,5 4,5 m 3. Sport 6 (Art ) Med inbyggd manöverpanel nedtill på fronten. Försedd med termostat och mekanisk timer, max 3 tim. gångtid, 0 9 tim. förval. Effekt 6,6 kw. Avsedd för basturumsvolym 4 8 m 3. Sport 8 (Art ) Dito, effekt 8 kw. För basturumsvolym 6 12 m 3. Bastuaggregat med flexibel manöverpanel MPE 6 (Art ) Har en elektronisk manöverpanel som visar tid och temperatur med lysdioder på skala Max 3 tim. gångtid, 0 10 tim. förval. Effekt 6,6 kw. För basturum med volym 4 8 m 3. MPE 8 (Art ) Dito, effekt 8 kw. För basturumsvolym 6 12 m 3. Manöverpanelen kan placeras bekvämt åtkomlig på väggen inne i bastun max 1 m från golv eller utanför basturummet. B A S T U

31 Termostatstyrda manöverpaneler TS TS 16-3 (Art ) Manöverpanel för SK 6 och SK 8 för placering på vägg utanför bastun (max avstånd 1,8 m). Robust och driftsäker konstruktion med timer, 0 9 tim. förval och max 3 tim. gångtid, termostat och signallampa. Styr aggregatet energisnålt genom att reducera effekten när bastun blivit uppvärmd. Kapillärrörslängd 1,8 m. Mått: 195 x 255 mm, djup 89 mm (inbyggnadsmått: 167 x 227 x 49 mm). TS 16-3 B (Art ) Dito, med strömbrytare för bastuns belysning. TS-panelerna fi nns även med fem meters kapillärrörslängd. Elektroniska manöver paneler CC CC 10-3B (Art ) Elektronisk manöverpanel för bastuaggregat SE 6 och SE 8. Avsedd att placeras på vägg utanför bastun. Enkel att manövrera. En display med lysdioder visar tid och temperatur på numrerad skala. Max 3 tim. gångtid, 0 10 tim. förval. Svagströmsanslutning medger fl exibelt avstånd mellan aggregat och manöverpanel. Kan även anslutas till externbrytare eller centraldator för fjärrstyrning. Mått: 100 x 150 mm, djup 30 mm. CC 10-10B (Art ) Dito, med 10 tim. gångtid utan förvalstid. CC 50 (Art ) Har display för tid och temperatur, belysningsknapp samt kodspärr. Kan programmeras för 1, 3, 12 och 24 tim. eller kontinuerlig gångtid, 0 10 tim. förval. Komplettera med reläbox RB vid installation av bastuaggregat SD. Mått: 130 x 190 mm, djup 27 mm. Bastuaggregat för separat manöverpanel TS SK 6 (Art ) Avsedd att kompletteras med separat termo statstyrd manöverpanel typ TS. Effekt 6,6 kw som passar för basturumsvolym 4 8 m 3. SK 8 (Art ) Dito, effekt 8 kw för basturumsvolym 6 12 m 3. Bastuaggregat för separat manöverpanel CC SE 6 (Art ) Kompletteras med separat elektronisk manöverpanel typ CC. Effekt 6,6 kw för basturumsvolym 4 8 m 3. SE 8 (Art ) Dito, effekt 8 kw för basturum med volym 6 12 m 3. Tylö bastuaggregat i tekniska termer. Bra att tänka på: Välj alltid maximal aggregateffekt i förhållande till bastuns volym. Detta är extra viktigt i en bastu av timmer eller med glasväggar. Ju högre effekt du väljer i förhållande till rummets volym, desto mindre blir den faktiska elförbrukningen. Exempel: I en bastu på 4 m 3 är 6,6 kw ett bättre val än 4,5 kw. C E D B ~ Monteras på vägg 270 mm från golvet till aggregatets underkant (Compact 170 mm). A F Modell Effekt kw Bastuvolym m 3 Minsta avstånd till sidovägg mm Minsta takhöjd i bastun mm Passande manöverpanel Vikt utan sten kg Stenmängd kg Mått i mm (se ovanstående skisser) A B C D E F Compact 2/4 2,2 4,5 1,2 4,5 * Inbyggd Sport 6 6, Inbyggd Sport Inbyggd MPE 6, Ingår MPE Ingår SK 6 6, TS 16 eller TS SK TS 16 eller TS SE 6 6, Valfri CC SE Valfri CC * Max 2,5 m 3 vid 2,2 kw. 5 ÅRS MATERIALGAR ANTI B A S T U

32 Tylö Mega bastuaggregat för hemmabastun. Mega är en ny serie aggregat för traditionella bastubad, som med sin moderna form väckt berättigad uppmärksamhet. En annan anledning till seriens genomslag är konstruktionen med det stora och rymliga stenmagasinet, som erbjuder optimala förutsättningar för långvarig badkastningseffekt. Mega-aggregaten är delvis tillverkade i rostfritt stål och försedda med rörelement och komponenter av högsta kvalitet, vilket borgar för god hållbarhet och driftsäkerhet. Samtliga Megamodeller avsedda för hemmabruk har en manöverpanel för inställning av tid och temperatur lättåtkomligt placerad på aggregatet. Effektiv luftcirkulation Mega-aggregaten är utrustade med Air Flow System en unik konstruktion som balanserar luften och värmen så att badkastningen upplevs som mjuk och behaglig. Långvarig badkastning Kombinationen djupt stenmagasin och stor mängd bastusten ger en utdragen och angenäm effekt av badkastningen. Stort stenmagasin Den sköna känslan av äkta bastutradition förstärks visuellt av Mega-aggregatens stora stenmagasin beroende på modell rymmer de ända upp till 30 kg bastusten. Högsta materialkvalitet Mega-modellernas höga kvalitet understryks av de genomtänkta materialvalen såväl inner- och yttermantlarna som stenmagasinet är t ex av rostfritt stål. Marknadens längsta materialgaranti Den 5-åriga materialgarantin gör varje Tylö-produkt till ett säkert och tryggt köp. 5 ÅRS MATERIALGAR ANTI Tylö bastuaggregat i tekniska termer. Bra att tänka på: Välj alltid maximal aggregateffekt i förhållande till bastuns volym. Detta är extra viktigt i en bastu av timmer eller med glasväggar. Ju högre effekt du väljer i förhållande till rummets volym, desto mindre blir den faktiska elförbrukningen. Exempel: I en bastu på 4 m 3 är 6,6 kw ett bättre val än 4,5 kw. Modell SO 6 SO 8 Super 10 Effekt kw Bastuvolym m Minsta avstånd till sidovägg mm Minsta takhöjd i bastun mm Passande manöverpanel och reläbox Inbyggd Inbyggd Inbyggd Avstånd aggregat till golv mm Vikt utan sten kg Stenmängd kg Mått i mm bredd x djup x höjd 420 x 390 x x 390 x x 450 x 590 Bastuaggregat med inbyggd manöverpanel SO 6 (Art ) Med inbyggd manöverpanel baktill på aggre gatets ovandel. Har termostat och timer, max 3 tim. gångtid, 0 9 tim. förval. Monteras på vägg. Effekt 6 kw. För basturums volym 4 8 m 3. SO 8 (Art ) Dito, effekt 8 kw lämplig för basturumsvolym 6 12 m 3. Super 10 (Art ) Har en elektronisk manöverpanel lättåtkomligt monterad på det cirkelformade beröringsskyddet. Termostat och timer, max 3 tim. gångtid, 0 10 tim. förval. Monteras på vägg. Effekt 10 kw. För basturum med volym m 3. B A S T U

33 Klassiskt bastuaggregat för professionella anläggningar. Tylö bastuaggregat har under flera decennier varit det självklara valet till basturum på hotell, klubbar, badhus och idrottsanläggningar. Skälet är att den här typen anläggningar dels prioriterar hög driftsäkerhet och låg energiförbrukning, dels att den frekventa användningen ställer såväl konstruktion som material på hårda prov. Med en väl beprövad konstruktion, genomtänkta funktioner och material av yppersta klass uppfyller våra klassiska SD-aggregat dessa högt ställda krav med råge. Just därför är de också en vanlig syn i offentliga bastumiljöer världen över! Stand-by energisparsystem Stand-by är en banbrytande Tylö-innovation som sparar mycket energi och pengar i offentliga bastumiljöer. Tekniken innebär att bastuaggregatets effekt automatiskt minskas till beredskapsvärme under lågfrekventa perioder och snabbt accelererar till önskad badtemperatur när gästerna infinner sig. Oöverträffad livslängd Av världens bastufabrikat är vi på Tylö ensamma om att själva tillverka rörelementen bastuaggregatets mest vitala komponent. Därmed har vi full kontroll över den kvalitetsstyrda tillverkningsprocessen, och kan leva upp till extremt höga krav på funktion och hållbarhet. Effektiv badkastning Tylö-aggregatens unika konstruktion med rörelementens placering i det djupa och väldimensionerade stenmagasinet ger direktkontakt med en stor mängd sten, vilket resulterar i högsta möjliga stentemperatur och därmed en snabb och oöverträffad badkastningseffekt. Väggmontage Tylö-konstruktionen för montering på vägg är i många fall ett krav av utrymmesskäl, men det ger också ett mer hygieniskt och lättstädat basturum. Unikt godkännande Tylö bastuaggregat är de enda på marknaden som är godkända att användas även utan bastusten, vilket ger lägre energiförbrukning beroende på kortare uppvärmningstid. Högsta säkerhet Bästa kvalitet i komponenter och material, och noggranna tester i alla led av tillverkningsprocessen är skälen till att Tylö bastuaggregat under mer än 50 år haft status som kvalitetsprodukt. Marknadens längsta garantitid Som en följd av vår kvalitetssäkrade tillverkningsprocess kan vi erbjuda generösa garantier vilket sammantaget gör varje Tylö-aggregat till ett mycket säkert köp. Bastuaggregat för separat manöverpanel SDK 10 (Art ) Avsedd att kombineras med separat manöverpanel typ TS 16, TS 30 eller CC med reläbox RB 30. Effekt 10,7 kw, 400 V 3~. För basturumsvolym m 3. SD 16 (Art ) Avsedd att kombineras med separat manöverpanel typ TS 30 eller CC med reläbox RB 30. Effekt 16 kw. För basturum med volym m 3. SD 20 (Art ) Dito, effekt 20 kw. Kombineras med separat manöverpanel typ TS RB eller CC-panel med reläbox RB 60. Avsedd för basturumsvolym m 3. Termostatstyrda manöverpaneler TS TS (Art ) Termostatstyrd manöverpanel för bastuaggregat SDK 10 och SD 16. Placeras på vägg utanför bastun (max avstånd 1,8 m). Utrustad med timer för 3 tim. gångtid, 0 9 tim. förval. Standard kapillärrörslängd 1,8 m. Mått: 195 x 255 mm, djup 89 mm ( inb. mått: 167 x 227 x 49 mm). TS (Art ) Som ovan, med 12 tim. gångtid utan förvalstid. TS RB (Art ) Mekanisk manöverpanel utrustad med reläbox. Avsedd för bastuaggregat SD 16 och SD 20. Timer för 12 tim. gångtid. Utan förval. Kapillärrörslängd 5 m. 5 m kapillärrör Till ovanstående modeller TS och TS Låsbart lock Transparent akryl passande till manöverpaneler typ TS. Lock A (Art ) Förhindrar ändring av inställd tid och temperatur. Lock B (Art ) Förhindrar ändring av inställd temperatur. Tylö bastuaggregat i tekniska termer. Modell SDK 10 SD 16 SD 20 Effekt kw 10, Bastuvolym m Minsta avstånd till sidovägg mm Elektroniska manöverpaneler CC Elektroniska modeller för när- och fjärrstyrning av bastun. Kan även anslutas till externbrytare eller centraldator. Försedd med energisnål delad effekt. CC 50 (Art ) Har display för tid och temperatur, belysningsknapp samt kodspärr. Kan programmeras för 1, 3, 12 och 24 tim. eller kontinuerlig gångtid, 0 10 tim. förval. Komplettera med reläbox RB vid installation av bastuaggregat SDK /SD. Mått: 130 x 190 mm, djup 27 mm. CC 100 (Art ) Förutom allt som CC 50 har är även CC 100 försedd med: display med instruktioner på 7 språk, klocka, minne med obegränsad gångreserv, energisparande stand-byfunktion, inbyggt veckour för automatisk on/off och temperaturinställningar på önskade tider och dagar, med upp till 4 olika badprogram per dag. Omkopplingsbar för max 3 och 12 tim. eller kontinuerlig gångtid. Mått: 130 x 190 mm, djup 40 mm. Bra att tänka på: Välj alltid maximal aggregateffekt i förhållande till bastuns volym. Detta är extra viktigt i en bastu av timmer eller med glasväggar. Ju högre effekt du väljer i förhållande till rummets volym, desto mindre blir den faktiska elförbrukningen. Exempel: I en bastu på 4 m 3 är 6,6 kw ett bättre val än 4,5 kw. Minsta takhöjd i bastun mm Passande manöverpanel TS 16, TS 30, CC + RB 30 TS 30, CC + RB 30 TS RB, CC + RB 60 Vikt utan sten kg Reläboxar Reläbox RB 30 (Art ) Används i kombination med valfri CC manöverpanel för styrning av bastuaggregat SDK 10 och SD 16. Mått: 230 x 310 mm, djup 75 mm. Reläbox RB 60 (Art ) Dito för bastuaggregat SD 20. Mått: 305 x 350 mm, djup 125 mm. T I L LVA L Externbrytare (Art ) För till-/frånslag av bastun från annan plats än där CC manöverpanel är placerad. Dekorram Dekorram av aluminium till manöverpanel CC. Ytfinish i tre olika utföranden; Aluminium (Art ) Rostfritt (Art ) Borstat stål (Art ). Stenmängd kg C E Monteras på vägg 270 mm från golvet till aggregatets underkant (Compact 170 mm). Mått i mm (se ovanstående skisser) A B C D E F D B ~ A F B A S T U
