1 Varmluftsvetsbara, armerade mattor av EPDM Installationsanvisningar RESITRIX MB RESITRIX SK DICHTUNGSTECHNIK... combined for excellence

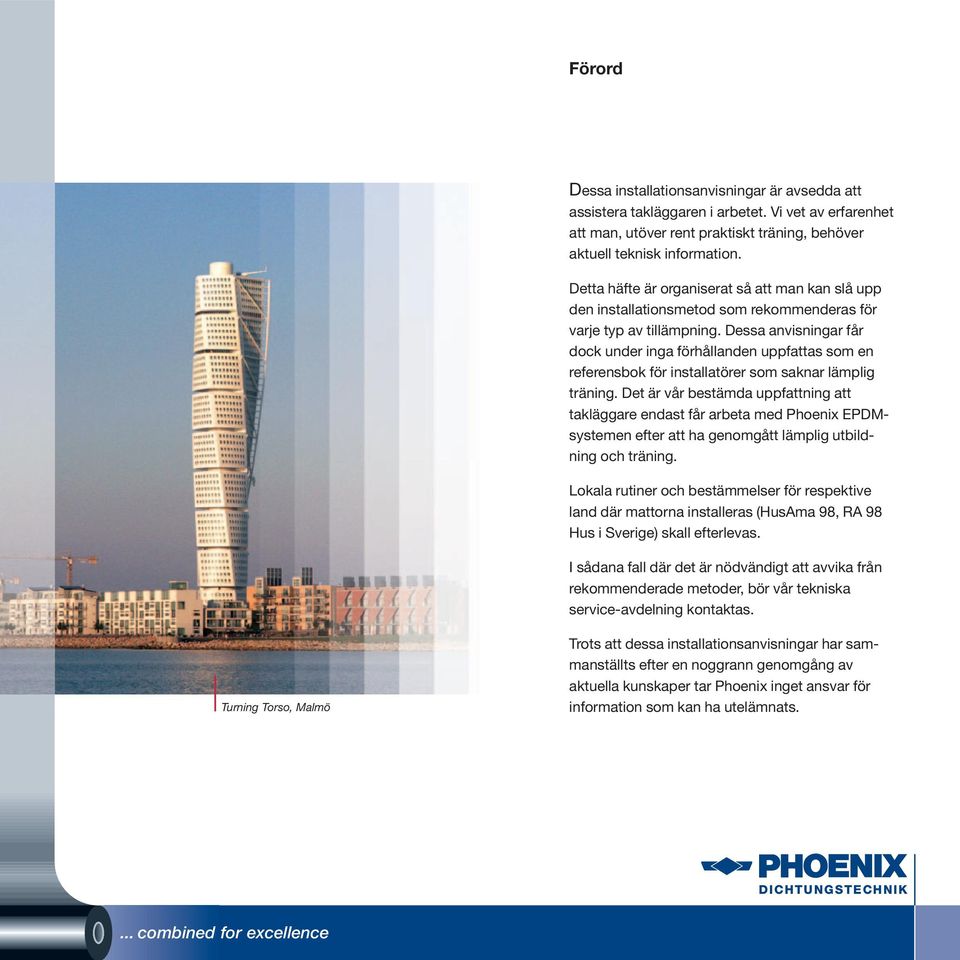

2 Förord Dessa installationsanvisningar är avsedda att assistera takläggaren i arbetet. Vi vet av erfarenhet att man, utöver rent praktiskt träning, behöver aktuell teknisk information. Detta häfte är organiserat så att man kan slå upp den installationsmetod som rekommenderas för varje typ av tillämpning. Dessa anvisningar får dock under inga förhållanden uppfattas som en referensbok för installatörer som saknar lämplig träning. Det är vår bestämda uppfattning att takläggare endast får arbeta med Phoenix EPDMsystemen efter att ha genomgått lämplig utbildning och träning. Lokala rutiner och bestämmelser för respektive land där mattorna installeras (HusAma 98, RA 98 Hus i Sverige) skall efterlevas. I sådana fall där det är nödvändigt att avvika från rekommenderade metoder, bör vår tekniska service-avdelning kontaktas. Turning Torso, Malmö Trots att dessa installationsanvisningar har sammanställts efter en noggrann genomgång av aktuella kunskaper tar Phoenix inget ansvar för information som kan ha utelämnats. DICHTUNGSTECHNIK... combined for excellence

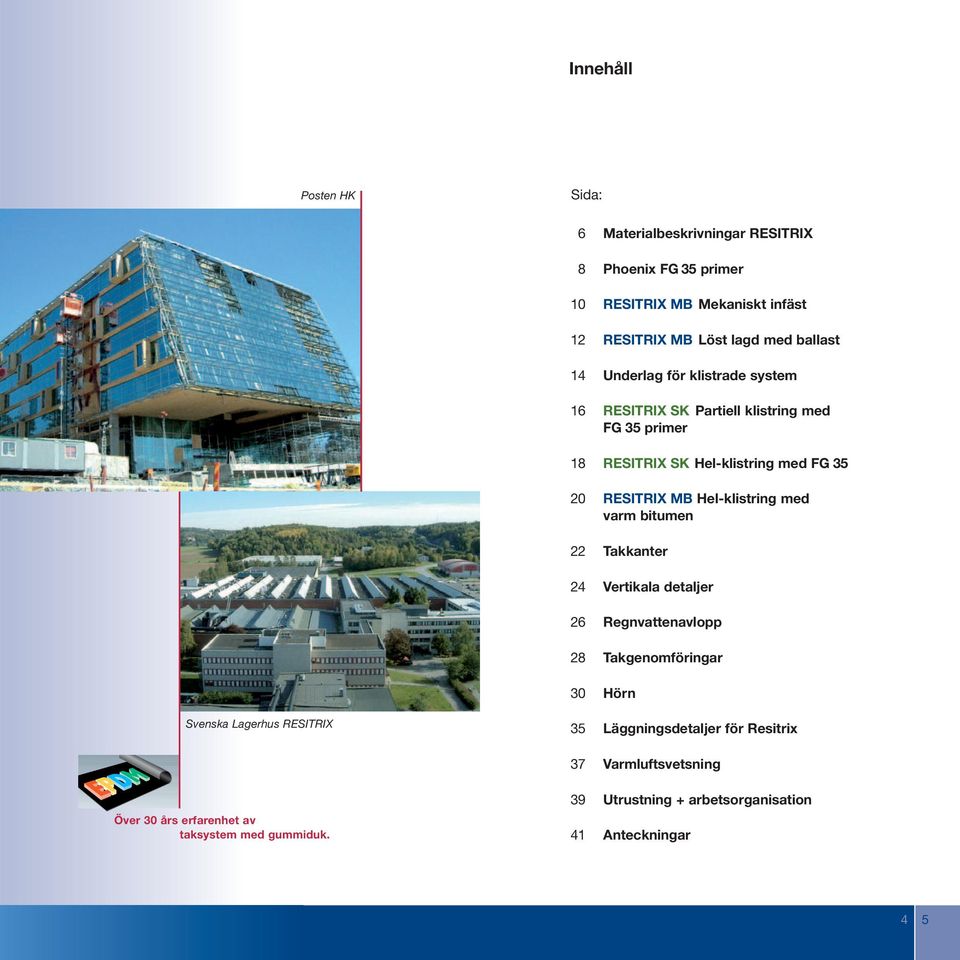

3 Innehåll Posten HK Sida: 6 Materialbeskrivningar RESITRIX 8 Phoenix FG 35 primer 10 RESITRIX MB Mekaniskt infäst 12 RESITRIX MB Löst lagd med ballast 14 Underlag för klistrade system 16 RESITRIX SK Partiell klistring med FG 35 primer 18 RESITRIX SK Hel-klistring med FG RESITRIX MB Hel-klistring med varm bitumen 22 Takkanter 24 Vertikala detaljer 26 Regnvattenavlopp 28 Takgenomföringar 30 Hörn Svenska Lagerhus RESITRIX 35 Läggningsdetaljer för Resitrix 37 Varmluftsvetsning Över 30 års erfarenhet av taksystem med gummiduk. 39 Utrustning + arbetsorganisation 41 Anteckningar 4 5

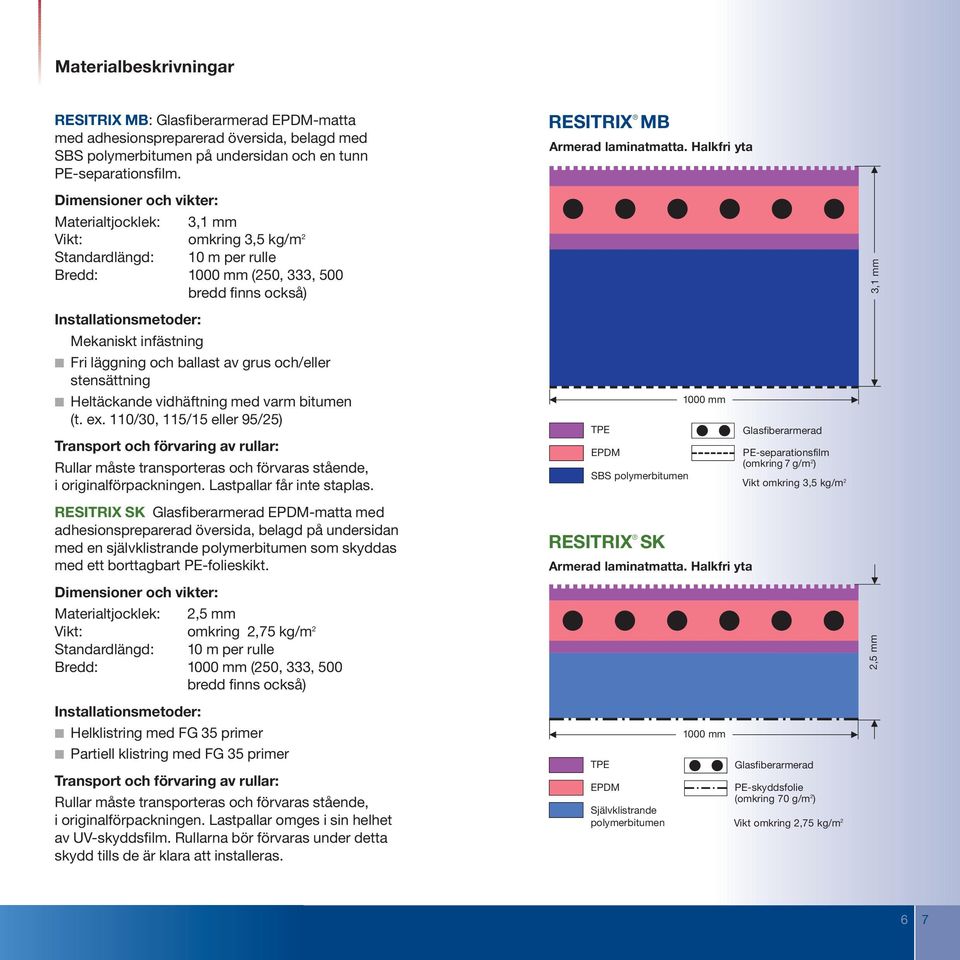

4 Materialbeskrivningar RESITRIX MB: Glasfiberarmerad EPDM-matta med adhesionspreparerad översida, belagd med SBS polymerbitumen på undersidan och en tunn PE-separationsfilm. Dimensioner och vikter: Materialtjocklek: 3,1 mm Vikt: omkring 3,5 kg/m 2 Standardlängd: 10 m per rulle Bredd: 1000 mm (250, 333, 500 bredd finns också) Installationsmetoder: Mekaniskt infästning Fri läggning och ballast av grus och/eller stensättning Heltäckande vidhäftning med varm bitumen (t. ex. 110/30, 115/15 eller 95/25) Transport och förvaring av rullar: Rullar måste transporteras och förvaras stående, i originalförpackningen. Lastpallar får inte staplas. RESITRIX SK Glasfiberarmerad EPDM-matta med adhesionspreparerad översida, belagd på undersidan med en självklistrande polymerbitumen som skyddas med ett borttagbart PE-folieskikt. Dimensioner och vikter: Materialtjocklek: 2,5 mm Vikt: omkring 2,75 kg/m 2 Standardlängd: 10 m per rulle Bredd: 1000 mm (250, 333, 500 bredd finns också) Installationsmetoder: Helklistring med FG 35 primer Partiell klistring med FG 35 primer Transport och förvaring av rullar: Rullar måste transporteras och förvaras stående, i originalförpackningen. Lastpallar omges i sin helhet av UV-skyddsfilm. Rullarna bör förvaras under detta skydd tills de är klara att installeras. RESITRIX MB Armerad laminatmatta. Halkfri yta TPE EPDM SBS polymerbitumen RESITRIX SK TPE EPDM Självklistrande polymerbitumen 1000 mm Armerad laminatmatta. Halkfri yta 1000 mm Glasfiberarmerad PE-separationsfilm (omkring 7 g/m 2 ) Vikt omkring 3,5 kg/m 2 Glasfiberarmerad PE-skyddsfolie (omkring 70 g/m 2 ) Vikt omkring 2,75 kg/m 2 3,1 mm 2,5 mm 6 7

5 Phoenix F35 primer En adhesivprimer för direkt användning, tillverkad av syntetiskt gummi och resin med ett organiskt, halogenfritt lösningsmedel som tillsats. Användning Appliceras på underlaget före läggning av RESITRIX SK. Åtgång: Underlag Normalt Poröst Heltäckande omkring omkring 200 gr/m gr/m 2 Delvis täckande omkring omkring 70 gr/m gr/m 2 Applicering: Rör om FG 35 noga före användandet. Låt alltid locket sitta på plats när detta är möjligt, för att förhindra uttorkning. Vid skarvar i underlaget bör en bit läggas löst (t. ex. en glidande remsa). På porösa underlag (t. ex. lättbetong) kan det krävas två skikt av FG 35. Applicera FG 35 enhetligt över hela ytan med en roller av lammull eller en bred borste, och låt torka fullständigt under minst 35 minuter. Applicera FG 35 bara på sådana ytor som beläggs med RESITRIX SK under samma dag. Förvaring: FG 35 har en effektiv livslängd på min. 12 månader om den förvaras mellan +5 C och +25 C i förslutna behållare. I kallt väder: Vid temperaturer under +5 C kan FG 35 börja tjockna. Innehållet kan åter användas efter kraftfull omröring eller om temperaturen gradvis höjs till +20 C i ett varmt vattenbad. Förvara burkarna i uppvärmda lokaler till omedelbart före användandet. Innan mattorna appliceras skall den behandlade ytan värmas upp till över +5 C. Rekommendationer för användning i fuktigt väder Om den relativa fuktigheten är hög kan det bildas kondensation på det FG 35 som har applicerats på underlaget. Innan mattorna appliceras bör den behandlade ytan värmas upp till över +5 C. Om det bildas kondens på ytan måste ytan värmas till det att kondensen förångas. Partiell klistring med FG 35 primer Helklistring med FG 35 primer 8 9

6 RESITRIX MB Mekaniskt infäst Underlag Infästningssystem Underlaget måste vara plant, helt, torrt och rent. Om underlaget är ojämnt, bör ett skyddsunderlägg användas. Underläggets typ och tjocklek varierar med ytans ojämnhet. På PVC måste ett separationsskikt först appliceras (t. ex. glasfiberfleece, minst 120 g/m 2 ). Infästningsdon med tillhörande brickor måste vara testade och godkända av Phoenix (förteckning finns att rekvirera). Antalet fästpunkter bestäms med ledning av vindlastberäkningar för det aktuella taket. En infästningssplan måste finnas tillgänglig på plats. För att uppnå erforderligt antal fästpunkter per m 2, kan det vara nödvändigt att använda 500 mm bred RESITRIX MB vid takets kanter och hörn. För att förhindra glidning på lutande tak, måste mattornas överdel först fixeras mekaniskt. För att förhindra veckbildning, bör varje våd först svetsas innan de mekaniska fästpunkterna anbringas på den andra sidan av mattan. Avståndet mellan fästbrickan och kanten av underliggande matta måste vara 10 mm. Den övre mattan måste överlappa brickan med 50 mm. Brickorna måste placeras parallellt med mattans kant. Skruvarna sätts fast så att: det inte bildas veck i mattan omkring brickorna skruvhuvudet bottnar fullständigt i den försänkta brickan Om brickorna deformeras på grund av överdragning, måste de bytas. Skruvarnas typ och längd måste uppfylla lokala bestämmelser och erkända rutiner och dessutom riktlinjerna från beslagstillverkaren. Läggning från svetspistolen. Här bör brickorna placeras 40 mm från den underliggande mattans kant. Vid takets kanter läggs mattorna med 50 mm uppvikt kant. Det måste alltid finnas en rad av fästpunkter längs t upp på lutningen (fästpunkt c/c 250 mm). Ändskarvarna värmesvetsas över en bredd på minst 80 mm (80 mm munstycke). Sektion Planvy minimal 200, maximal 330 mm Läggning RESITRIX MB mattorna rullas ut och riktas in med överlapp på minst 100 mm. Om mattan läggs direkt på polystyrenisolering (med eller utan fleece), bör överlappen vara 130 mm för att skydda isoleringen från den heta luften 10 11

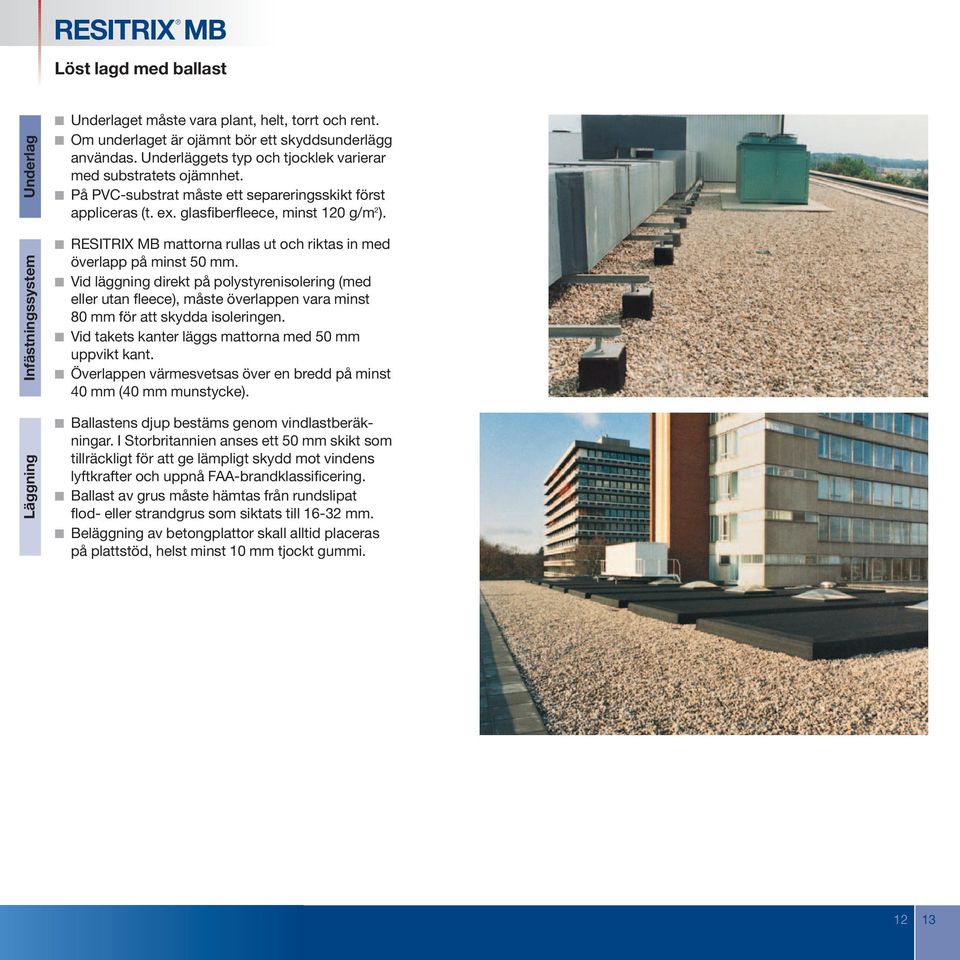

7 RESITRIX MB Löst lagd med ballast Underlag Infästningssystem Läggning Underlaget måste vara plant, helt, torrt och rent. Om underlaget är ojämnt bör ett skyddsunderlägg användas. Underläggets typ och tjocklek varierar med substratets ojämnhet. På PVC-substrat måste ett separeringsskikt först appliceras (t. ex. glasfiberfleece, minst 120 g/m 2 ). RESITRIX MB mattorna rullas ut och riktas in med överlapp på minst 50 mm. Vid läggning direkt på polystyrenisolering (med eller utan fleece), måste överlappen vara minst 80 mm för att skydda isoleringen. Vid takets kanter läggs mattorna med 50 mm uppvikt kant. Överlappen värmesvetsas över en bredd på minst 40 mm (40 mm munstycke). Ballastens djup bestäms genom vindlastberäkningar. I Storbritannien anses ett 50 mm skikt som tillräckligt för att ge lämpligt skydd mot vindens lyftkrafter och uppnå FAA-brandklassificering. Ballast av grus måste hämtas från rundslipat flod- eller strandgrus som siktats till mm. Beläggning av betongplattor skall alltid placeras på plattstöd, helst minst 10 mm tjockt gummi

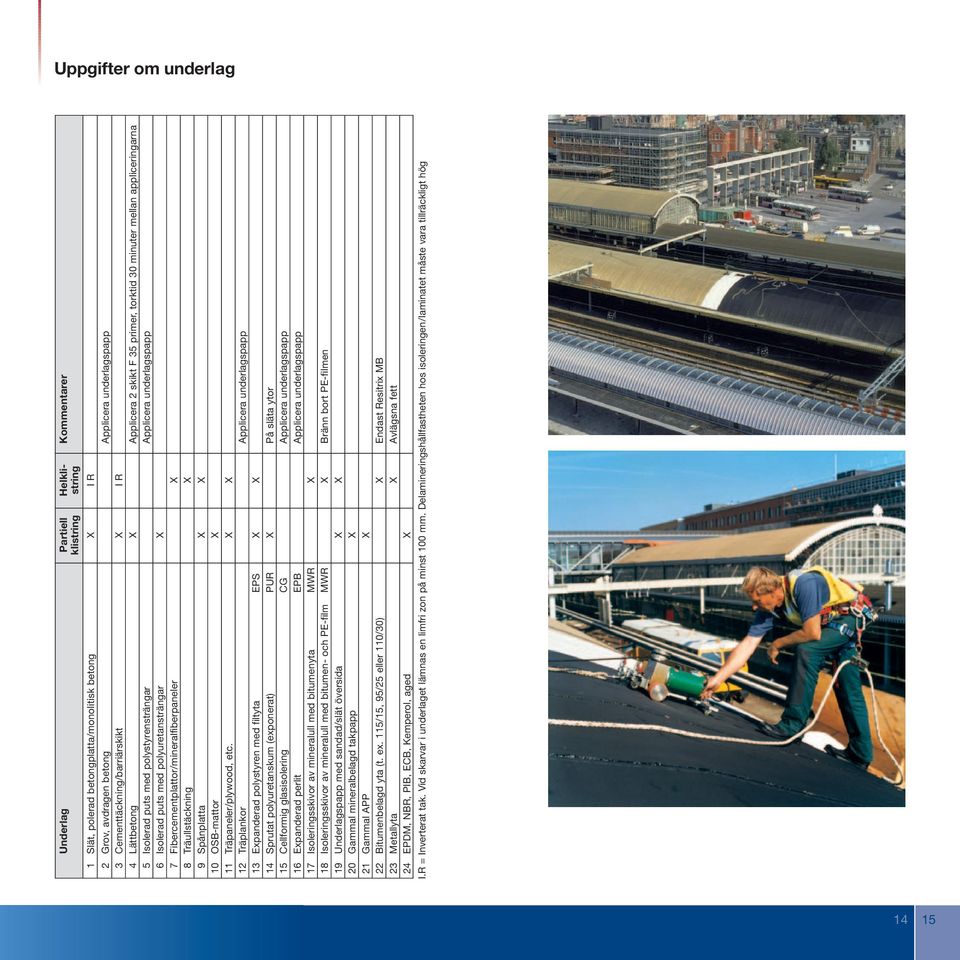

8 Uppgifter om underlag Underlag Partiell Helkli- Kommentarer klistring string 1 Slät, polerad betongplatta/monolitisk betong X I R 2 Grov, avdragen betong Applicera underlagspapp 3 Cementtäckning/barriärskikt X I R 4 Lättbetong X Applicera 2 skikt F 35 primer, torktid 30 minuter mellan appliceringarna 5 Isolerad puts med polystyrensträngar Applicera underlagspapp 6 Isolerad puts med polyuretansträngar X 7 Fibercementplattor/mineralfiberpaneler X 8 Träullstäckning X 9 Spånplatta X X 10 OSB-mattor X 11 Träpaneler/plywood, etc. X X 12 Träplankor Applicera underlagspapp 13 Expanderad polystyren med filtyta EPS X X 14 Sprutat polyuretanskum (exponerat) PUR X På släta ytor 15 Cellformig glasisolering CG Applicera underlagspapp 16 Expanderad perlit EPB Applicera underlagspapp 17 Isoleringsskivor av mineralull med bitumenyta MWR X 18 Isoleringsskivor av mineralull med bitumen- och PE-film MWR X Bränn bort PE-filmen 19 Underlagspapp med sandad/slät översida X X 20 Gammal mineralbelagd takpapp X 21 Gammal APP X 22 Bitumenbelagd yta (t. ex. 115/15, 95/25 eller 110/30) X Endast Resitrix MB 23 Metallyta X Avlägsna fett 24 EPDM, NBR, PIB, ECB, Kemperol, aged X I.R = Inverterat tak. Vid skarvar i underlaget lämnas en limfri zon på minst 100 mm. Delamineringshållfastheten hos isoleringen/laminatet måste vara tillräckligt hög 14 15

9 RESITRIX SK Partiell klistring med FG 35 primer Underlag Underlaget måste vara plant, helt, torrt och fritt från damm och fett. Delamineringshållfastheten hos underlaget måste vara tillräckligt hög. Stryk underlaget med FG 35, 100% i ett en meter brett band vid takets kanter och hörn. I takets mittzon kan 30% täckning tillämpas. För takytor större än 100 m 2 med höjd över 8 m, måste kantoch hörnzoner med 500 mm bredd observeras. Utrullningsmetod När FG 35 är torr (minst 35 minuter) rullas RESITRIX SK mattan ut och riktas in med en överlappning på minst 50 mm. Vid takets kanter läggs mattorna med 50 mm uppvikt kant. Rulla tillbaka varje ände av RESITRIX SK mattan för att centrera rullen. PE-skyddsfolien på baksidan öppnas försiktigt med en vass kniv och dras sedan av framför rullen, så att mattan automatiskt rullas ut i sitt inriktade läge. Börja i mitten av rullen och tryck ned mattan enhetligt med till exempel en bred kvast. Kontrollera att mattan sitter fast ordentligt. Upprepa samma sak på den andra hälften av mattan. Skyddsfolien på baksidan bör inte avlägsnas från överlappningen i änden av rullen förrän den är klar att svetsas. Överlappningarna värmesvetsas över en bredd på minst 40 mm (40 mm munstycke). Vikningsmetod När FG 35 är torr (minst 35 minuter) rullas RESITRIX SK mattan ut och riktas in med en överlappning på minst 50 mm. Vid takets kanter läggs mattorna med 50 mm uppvikt kant. Vik RESITRIX SK mattan dubbel utmed dess längdaxel. Infästningssystem PE-skyddsfolien öppnas sedan försiktigt med en vass kniv längs mittlinjen och avlägsnas från mattans halva bredd. Tryck ned mattan från mitten åt vänster och höger mot hörnen. Kontrollera att mattan sitter fast ordentligt. Upprepa samma sak för den andra hälften av mattan. Angående lämpliga underlag hänvisas till tabellen på sidan 14. Infästningssystem Utrullningsmetod Exempel på partiell klistring 16 17

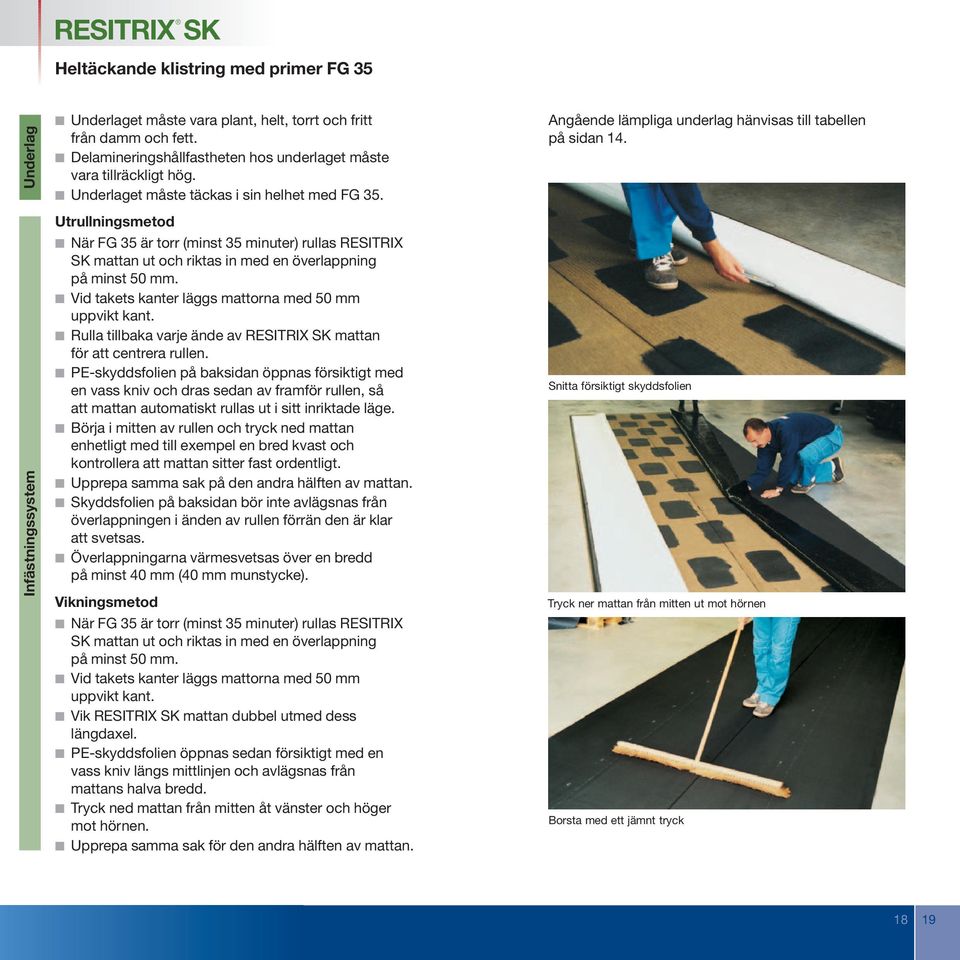

10 RESITRIX SK Heltäckande klistring med primer FG 35 Underlag Infästningssystem Underlaget måste vara plant, helt, torrt och fritt från damm och fett. Delamineringshållfastheten hos underlaget måste vara tillräckligt hög. Underlaget måste täckas i sin helhet med FG 35. Utrullningsmetod När FG 35 är torr (minst 35 minuter) rullas RESITRIX SK mattan ut och riktas in med en överlappning på minst 50 mm. Vid takets kanter läggs mattorna med 50 mm uppvikt kant. Rulla tillbaka varje ände av RESITRIX SK mattan för att centrera rullen. PE-skyddsfolien på baksidan öppnas försiktigt med en vass kniv och dras sedan av framför rullen, så att mattan automatiskt rullas ut i sitt inriktade läge. Börja i mitten av rullen och tryck ned mattan enhetligt med till exempel en bred kvast och kontrollera att mattan sitter fast ordentligt. Upprepa samma sak på den andra hälften av mattan. Skyddsfolien på baksidan bör inte avlägsnas från överlappningen i änden av rullen förrän den är klar att svetsas. Överlappningarna värmesvetsas över en bredd på minst 40 mm (40 mm munstycke). Vikningsmetod När FG 35 är torr (minst 35 minuter) rullas RESITRIX SK mattan ut och riktas in med en överlappning på minst 50 mm. Vid takets kanter läggs mattorna med 50 mm uppvikt kant. Vik RESITRIX SK mattan dubbel utmed dess längdaxel. PE-skyddsfolien öppnas sedan försiktigt med en vass kniv längs mittlinjen och avlägsnas från mattans halva bredd. Tryck ned mattan från mitten åt vänster och höger mot hörnen. Upprepa samma sak för den andra hälften av mattan. Angående lämpliga underlag hänvisas till tabellen på sidan 14. Snitta försiktigt skyddsfolien Tryck ner mattan från mitten ut mot hörnen Borsta med ett jämnt tryck 18 19

11 RESITRIX MB Heltäckande klistring med varm bitumen (t. ex. 110/30, 115/15 eller 95/25) Underlag Underlaget måste vara plant, helt, torrt och rent. Delamineringshållfastheten hos underlaget måste vara tillräckligt hög. Det nya eller befintliga bitumenskiktet måste innehålla 1,0 kg/m 2 bitumen över armeringar; om inte, bör ytterligare bitumen appliceras så att detta värde uppnås. Klistring genom uppvärmning av för-applicerad bitumen RESITRIX MB mattan rullas ut och riktas in med överlappningar på minst 50 mm. Vid takets kanter läggs mattorna med 50 mm uppvänd kant. Rulla tillbaka varje ände av RESITRIX MB mattan till mitten av rullen. Innan mattan rullas ut behandlas underlägget med en svetsbrännare tills bitumenet smälter. Var noga med att hålla svetsbrännaren borta från de RESITRIX MB mattor som redan har lagts. Flamman får absolut inte komma i kontakt med ytskiktet av EPDM. Flamman får inte heller komma i kontakt med själva rullen. Upprepa samma sak med den andra hälften av mattan. Samtliga överlappningar måste värmesvetsas med en elektrisk varmluftspistol. Veck kan bildas om RESITRIX MB inte fastnar till 100% i anslutning till överlappningarna. Om detta inträffar bör överlappningen försvetsas med varmluftspistol. Gryt metoden RESITRIX MB mattan rullas ut och riktas in med överlappningar på minst 50 mm. Vid takets kanter läggs mattorna med 50 mm uppvänd kant Rulla tillbaka varje ände av RESITRIX MB mattan till mitten av rullen. Infästningssystem Häll ut asfalten framför rullen samtidigt som den rullas tillbaka (1,5 kg/m 2 ) Lämna överlappet fritt från asfalt Upprepa tillvägagångsättet på den andra halvan av rullen Ändskarvarna varmluftssvetsas med en varmluftspistol. Infästningssystem Olympiastadion, Amsterdam Filmstaden Bergakungen 20 21

12 TAKKANTER Krönanslutning Underlaget måste vara plant, helt, torrt och rent. Underlaget måste i sin helhet täckas med FG 35. Placera en remsa av RESITRIX SK i längsled (för att minimera överlappen) och fäst den längst upp på takbröstningen genom att ta bort skyddsfolien på baksidan och trycka ned mattan enhetligt. Kontrollera att mattan sitter fast ordentligt. Remsan bör dras ned längs bröstningen och överlappa RESITRIX på den plana takytan med minst 100 mm (150 mm där en automatisk värmesvetsmaskin används). Skyddsfolien på baksidan bör inte tas bort från överlappsområdet förrän det är klart för svetsning. Överlappen svetsas över en bredd på minst 50 mm (40 mm munstycke). Avsluta takkanten med en täckplåt eller avslutningslist. Kantlist monterad över mattan Krönplåt 1 Snitta försiktigt och ta bort skyddsfolien 2 Dubbeltätning i kantlist 2 Ta bort skyddsfolien 22 23

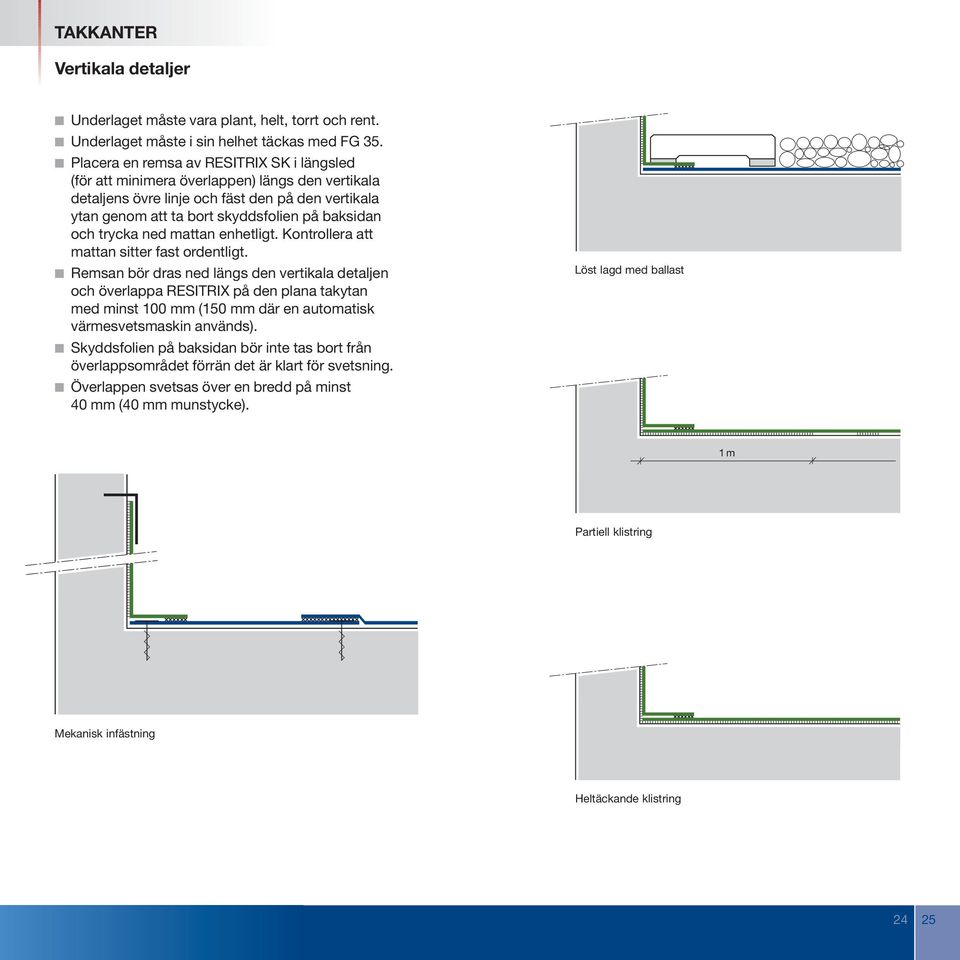

13 TAKKANTER Vertikala detaljer Underlaget måste vara plant, helt, torrt och rent. Underlaget måste i sin helhet täckas med FG 35. Placera en remsa av RESITRIX SK i längsled (för att minimera överlappen) längs den vertikala detaljens övre linje och fäst den på den vertikala ytan genom att ta bort skyddsfolien på baksidan och trycka ned mattan enhetligt. Kontrollera att mattan sitter fast ordentligt. Remsan bör dras ned längs den vertikala detaljen och överlappa RESITRIX på den plana takytan med minst 100 mm (150 mm där en automatisk värmesvetsmaskin används). Skyddsfolien på baksidan bör inte tas bort från överlappsområdet förrän det är klart för svetsning. Överlappen svetsas över en bredd på minst 40 mm (40 mm munstycke). Löst lagd med ballast 1m Partiell klistring Mekanisk infästning Heltäckande klistring 24 25

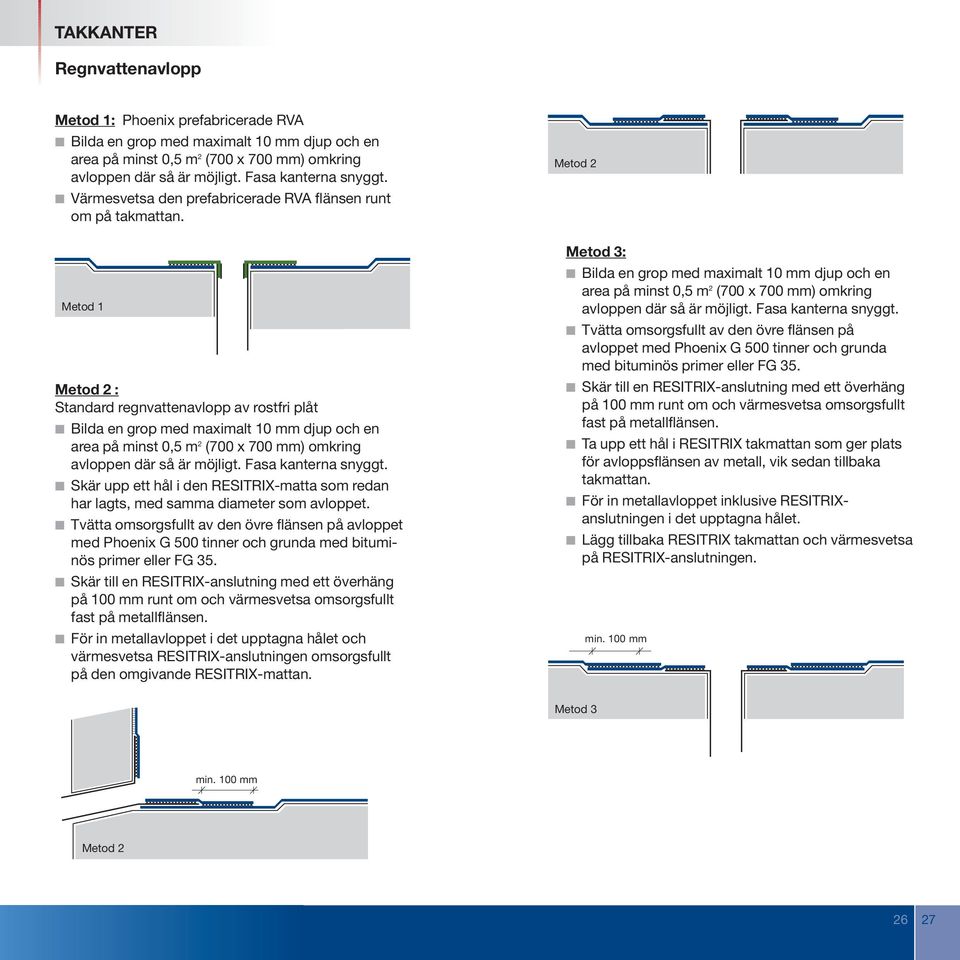

14 TAKKANTER Regnvattenavlopp Metod 1: Phoenix prefabricerade RVA Bilda en grop med maximalt 10 mm djup och en area på minst 0,5 m 2 (700 x 700 mm) omkring avloppen där så är möjligt. Fasa kanterna snyggt. Värmesvetsa den prefabricerade RVA flänsen runt om på takmattan. Metod 2 Metod 1 Metod 2 : Standard regnvattenavlopp av rostfri plåt Bilda en grop med maximalt 10 mm djup och en area på minst 0,5 m 2 (700 x 700 mm) omkring avloppen där så är möjligt. Fasa kanterna snyggt. Skär upp ett hål i den RESITRIX-matta som redan har lagts, med samma diameter som avloppet. Tvätta omsorgsfullt av den övre flänsen på avloppet med Phoenix G 500 tinner och grunda med bituminös primer eller FG 35. Skär till en RESITRIX-anslutning med ett överhäng på 100 mm runt om och värmesvetsa omsorgsfullt fast på metallflänsen. För in metallavloppet i det upptagna hålet och värmesvetsa RESITRIX-anslutningen omsorgsfullt på den omgivande RESITRIX-mattan. Metod 3: Bilda en grop med maximalt 10 mm djup och en area på minst 0,5 m 2 (700 x 700 mm) omkring avloppen där så är möjligt. Fasa kanterna snyggt. Tvätta omsorgsfullt av den övre flänsen på avloppet med Phoenix G 500 tinner och grunda med bituminös primer eller FG 35. Skär till en RESITRIX-anslutning med ett överhäng på 100 mm runt om och värmesvetsa omsorgsfullt fast på metallflänsen. Ta upp ett hål i RESITRIX takmattan som ger plats för avloppsflänsen av metall, vik sedan tillbaka takmattan. För in metallavloppet inklusive RESITRIXanslutningen i det upptagna hålet. Lägg tillbaka RESITRIX takmattan och värmesvetsa på RESITRIX-anslutningen. min. 100 mm Metod 3 min. 100 mm Metod

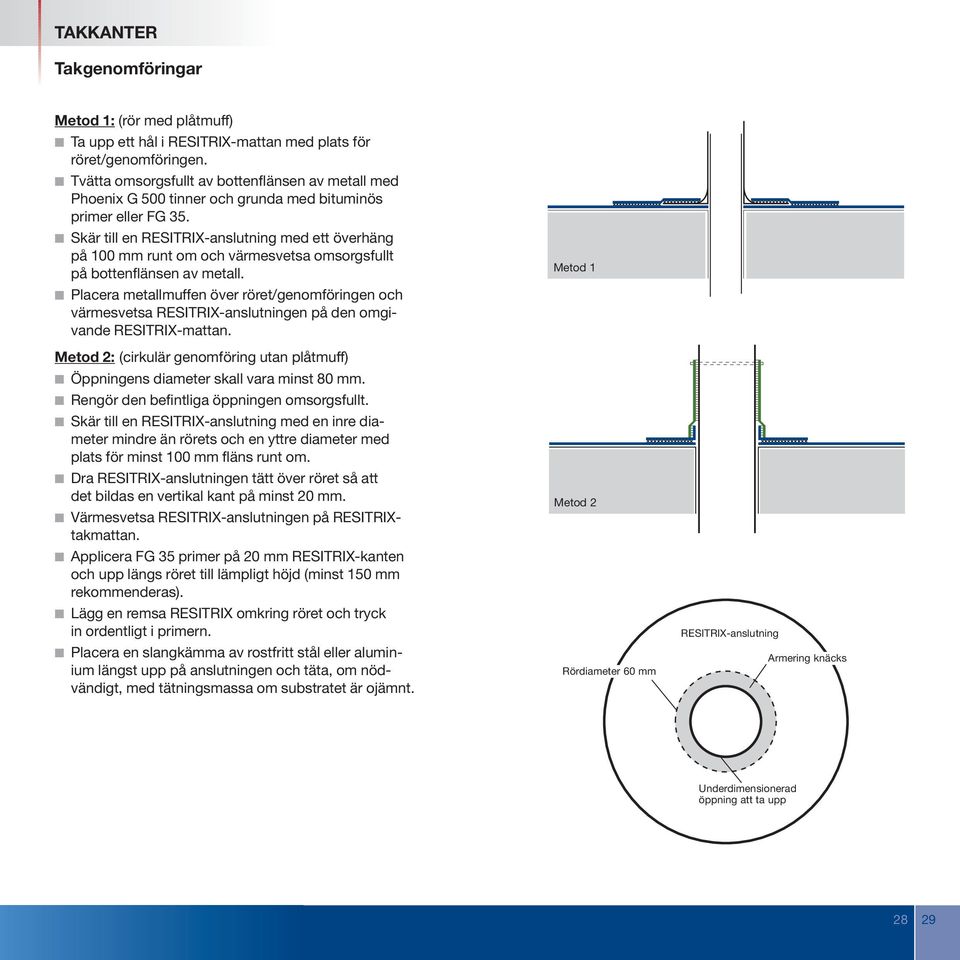

15 TAKKANTER Takgenomföringar Metod 1: (rör med plåtmuff) Ta upp ett hål i RESITRIX-mattan med plats för röret/genomföringen. Tvätta omsorgsfullt av bottenflänsen av metall med Phoenix G 500 tinner och grunda med bituminös primer eller FG 35. Skär till en RESITRIX-anslutning med ett överhäng på 100 mm runt om och värmesvetsa omsorgsfullt på bottenflänsen av metall. Placera metallmuffen över röret/genomföringen och värmesvetsa RESITRIX-anslutningen på den omgivande RESITRIX-mattan. Metod 2: (cirkulär genomföring utan plåtmuff) Öppningens diameter skall vara minst 80 mm. Rengör den befintliga öppningen omsorgsfullt. Skär till en RESITRIX-anslutning med en inre diameter mindre än rörets och en yttre diameter med plats för minst 100 mm fläns runt om. Dra RESITRIX-anslutningen tätt över röret så att det bildas en vertikal kant på minst 20 mm. Värmesvetsa RESITRIX-anslutningen på RESITRIXtakmattan. Applicera FG 35 primer på 20 mm RESITRIX-kanten och upp längs röret till lämpligt höjd (minst 150 mm rekommenderas). Lägg en remsa RESITRIX omkring röret och tryck in ordentligt i primern. Placera en slangkämma av rostfritt stål eller aluminium längst upp på anslutningen och täta, om nödvändigt, med tätningsmassa om substratet är ojämnt. Metod 1 Metod 2 Rördiameter 60 mm RESITRIX-anslutning Armering knäcks Underdimensionerad öppning att ta upp 28 29

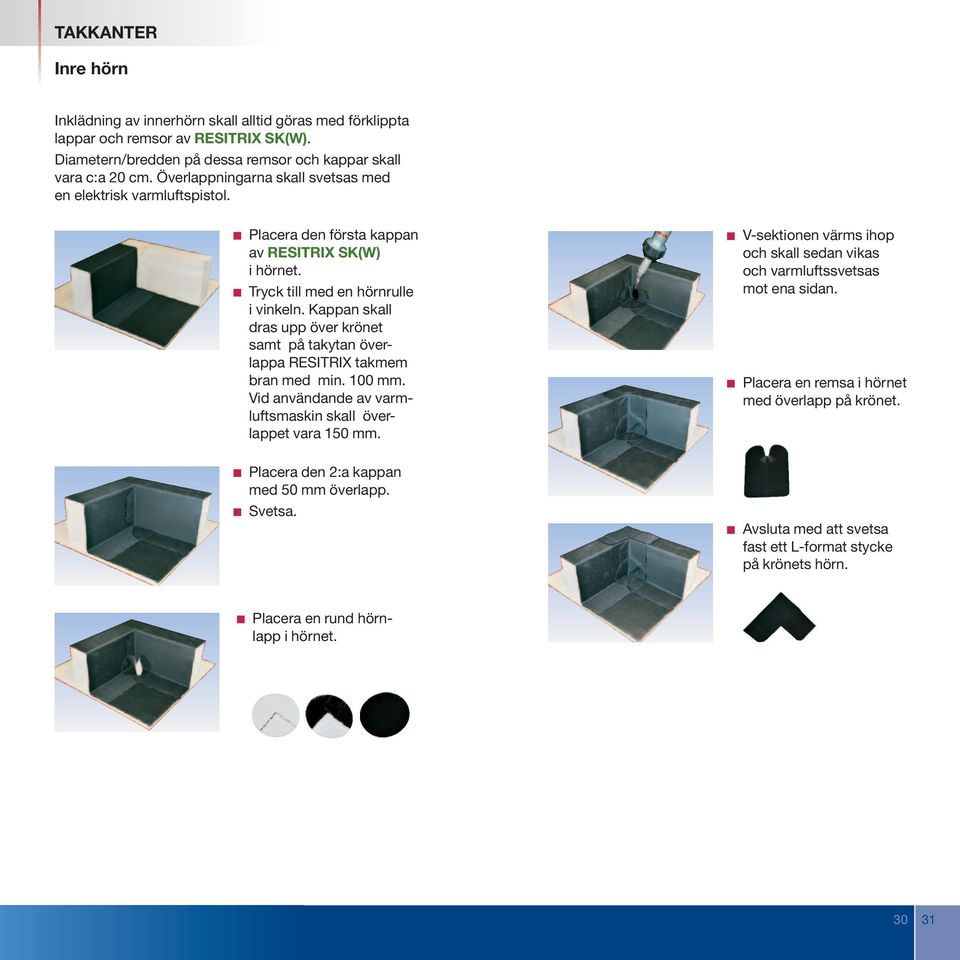

16 TAKKANTER Inre hörn Inklädning av innerhörn skall alltid göras med förklippta lappar och remsor av RESITRIX SK(W). Diametern/bredden på dessa remsor och kappar skall vara c:a 20 cm. Överlappningarna skall svetsas med en elektrisk varmluftspistol. Placera den första kappan av RESITRIX SK(W) i hörnet. Tryck till med en hörnrulle i vinkeln. Kappan skall dras upp över krönet samt på takytan överlappa RESITRIX takmem bran med min. 100 mm. Vid användande av varmluftsmaskin skall överlappet vara 150 mm. V-sektionen värms ihop och skall sedan vikas och varmluftssvetsas mot ena sidan. Placera en remsa i hörnet med överlapp på krönet. Placera den 2:a kappan med 50 mm överlapp. Svetsa. Avsluta med att svetsa fast ett L-format stycke på krönets hörn. Placera en rund hörnlapp i hörnet

17 TAKKANTER Yttre hörn Inklädning av ytterhörn skall alltid göras med förklippta lappar och remsor av RESITRIX SK(W). Diametern/bredden på dessa remsor och lappar skall vara c:a 20 cm. Överlappningarna skall svetsas med en elektrisk varmluftspistol. Vik 1:a kappan runt hörnet. Tryck till med en hörnrulle i vinkeln. Kappan skall dras upp over krönet samt på takytan överlappa RESITRIX takmembran med min. 100 mm. Vid användande av varmluftsmaskin skall överlappet vara 150 mm. Svetsa en remsa som täcker hörnet på vertikalen. Klipp den sedan 10 mm från kanten på ena sidan fram till hörnet. Den 2:a kappan placeras fram till hörnkanten. Börja svetsningen där du kan förvänta dig spänningar i materialet, dvs närmast vinkeln. Vik tungan över kanten. Klipp i den runda hörnlappen c:a 20 mm ovan centrumpunkten, enligt figur. Försäkra dig om att klippet blir runt. Bryt armeringen där du har gjort urklippet. Börja med svetsningen inifrån hörnet. Svetsa med en elektrisk varmluftspistol

18 TAKKANTER Läggningsmönster Avrunda bara där hörnen är synliga (radie minst 20 mm). Ändöverlappningarna bör förskjutas i längdled med minst 200 mm för att undvika att materialtjockleken inte skall blir för stor. Trimma delarna omsorgsfullt på likartat sätt. Hålighet att fylla Sektion med T-fog (övergång sido- och ändöverlappning) Utflyt 2-4 mm bredd Installationsmetod T-fog >200 mm T-fog Radie minst 20 mm Planvy 34 35

19 TAKKANTER Varmluftsvetsning Alla överlappningar och vattentäta anslutningar måste svetsas med en elektrisk varmluftpistol. Svetsbrännare får inte användas! Automat. svetsaggr. Leister Variant 4R7 Leister Varimat Överlappsbredd Munstycke (mm) Maskinrulle, bredd (mm) Svetshastighet För enhetlig utflyt på 2-4 mm Luftintag Helt öppet 80% öppet Temperatur Maximal Handsvetsning Kommentarer Vid svetsning med ett automatiskt svetsaggregat måste överlappningarna dessutom rullas ned med en handroller om utflytet är mindre än 2 mm bred. Kraftiga utflyt (med än 4 mm) kan försämra svetsskarvens kvalitet markant. I sådana områden där för lite eller för mycket SBSbitumen har smält ut ur överlappningen, bör ett andra lager material svetsas över överlappningen. Angående användning av automatiskt svetsaggregat/handsvets: Rengör munstycket regelbundet. Appliceringsrullen måste vara fri från bitumen. Spraya in rörliga delar med silikonspray. Delar som kan förorenas med bitumen bör avfettas. Rengör det automatiska svetsaggregatet efter varje arbetsdag. Avlägsna damm från filtret i luftintaget. Rulla alltid ut kabeln helt och hållet. Låt utrustningen värmas upp under minst 3 minuter (550 C). Spara värmeelementet genom att låta varmluftsaggregatet kylas av innan elförsörjningen stängs av. Användning av långa kablar (> 80 m) kan leda till effektförlust. Maskinsvetsning Arbetssätt När svetsningen utförs för hand måste munstycket placeras helt under överlappningen. Silicontryckrullen bör appliceras med en vinkel på 45 nära kanten och rullas bakåt och framåt över munstyckets hela bredd. Svetsa hela tiden bort från de fogar som redan har svetsats och inte mot dem (annars kan det bildas veck). Ändöverlappningar måste svetsas med en handpistol. Håligheten mellan de tre mattorna måste fyllas helt med SBS-bitumen som stöd. Veck i en svetsad överlappning måste undvikas. Om det bildas ett veck i överlappningen, svetsa en Resitrix-lapp eller remsa över vecket

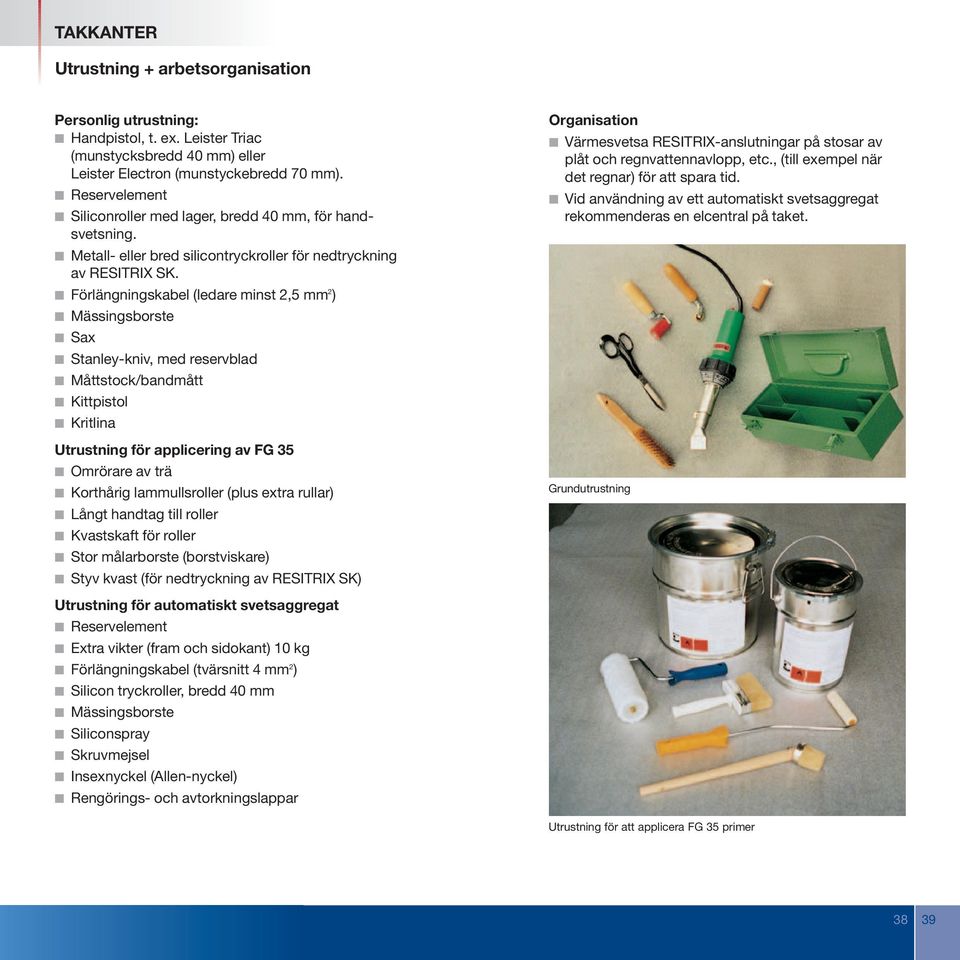

20 TAKKANTER Utrustning + arbetsorganisation Personlig utrustning: Handpistol, t. ex. Leister Triac (munstycksbredd 40 mm) eller Leister Electron (munstyckebredd 70 mm). Reservelement Siliconroller med lager, bredd 40 mm, för handsvetsning. Metall- eller bred silicontryckroller för nedtryckning av RESITRIX SK. Förlängningskabel (ledare minst 2,5 mm 2 ) Mässingsborste Sax Stanley-kniv, med reservblad Måttstock/bandmått Kittpistol Kritlina Utrustning för applicering av FG 35 Omrörare av trä Korthårig lammullsroller (plus extra rullar) Långt handtag till roller Kvastskaft för roller Stor målarborste (borstviskare) Styv kvast (för nedtryckning av RESITRIX SK) Organisation Värmesvetsa RESITRIX-anslutningar på stosar av plåt och regnvattennavlopp, etc., (till exempel när det regnar) för att spara tid. Vid användning av ett automatiskt svetsaggregat rekommenderas en elcentral på taket. handlassen Grundutrustning Utrustning för automatiskt svetsaggregat Reservelement Extra vikter (fram och sidokant) 10 kg Förlängningskabel (tvärsnitt 4 mm 2 ) Silicon tryckroller, bredd 40 mm Mässingsborste Siliconspray Skruvmejsel Insexnyckel (Allen-nyckel) Rengörings- och avtorkningslappar Utrustning för att applicera FG 35 primer 38 39

21 TAKKANTER Rännor Alternative A Alternative B Hängränna Alternative C 40 41

22 Anteckningar 42 43

23 Takcentrum AB Krossgatan Vällingby Tel. +46 (0) Fax. +46 (0) Phoenix Dichtungstechnik GmbH DICHTUNGSTECHNIK... combined for excellence
