1 Original instructions SIRe Competent Air Curtains Electric With quick guide SIReAC SE... 2 GB DE FR ES IT NL NO PL RU For wiring diagram, please see last pages

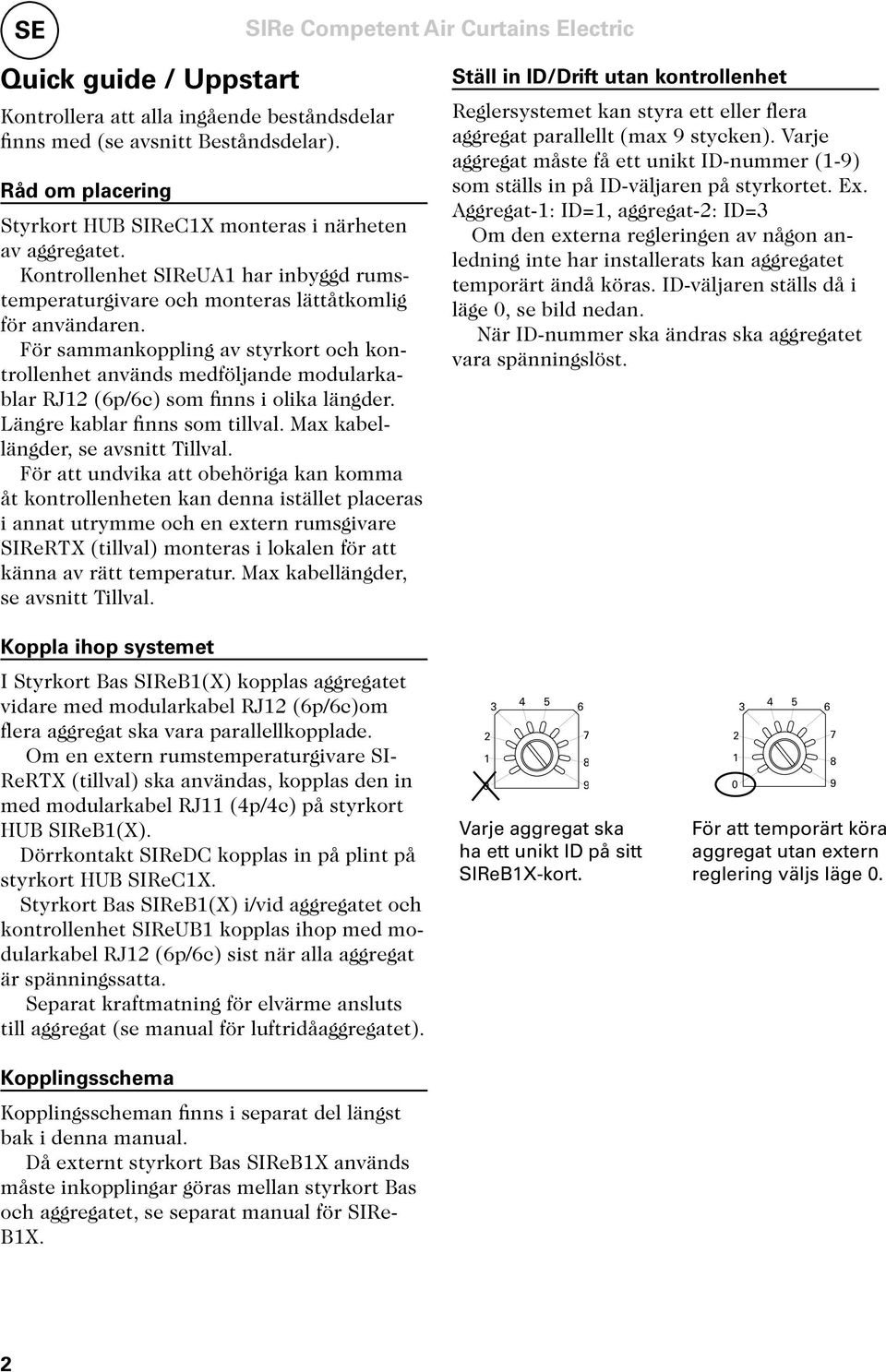

2 SE Quick guide / Uppstart Kontrollera att alla ingående beståndsdelar finns med (se avsnitt Beståndsdelar). Råd om placering Styrkort HUB SIReC1X monteras i närheten av aggregatet. Kontrollenhet SIReUA1 har inbyggd rumstemperaturgivare och monteras lättåtkomlig för användaren. För sammankoppling av styrkort och kontrollenhet används medföljande modularkablar RJ12 (6p/6c) som finns i olika längder. Längre kablar finns som tillval. Max kabellängder, se avsnitt Tillval. För att undvika att obehöriga kan komma åt kontrollenheten kan denna istället placeras i annat utrymme och en extern rumsgivare SIReRTX (tillval) monteras i lokalen för att känna av rätt temperatur. Max kabellängder, se avsnitt Tillval. Ställ in ID/Drift utan kontrollenhet Reglersystemet kan styra ett eller flera aggregat parallellt (max 9 stycken). Varje aggregat måste få ett unikt ID-nummer (1-9) som ställs in på ID-väljaren på styrkortet. Ex. Aggregat-1: ID=1, aggregat-2: ID=3 Om den externa regleringen av någon anledning inte har installerats kan aggregatet temporärt ändå köras. ID-väljaren ställs då i läge 0, se bild nedan. När ID-nummer ska ändras ska aggregatet vara spänningslöst. Koppla ihop systemet I Styrkort Bas SIReB1(X) kopplas aggregatet vidare med modularkabel RJ12 (6p/6c)om flera aggregat ska vara parallellkopplade. Om en extern rumstemperaturgivare SI- ReRTX (tillval) ska användas, kopplas den in med modularkabel RJ11 (4p/4c) på styrkort HUB SIReB1(X). Dörrkontakt SIReDC kopplas in på plint på styrkort HUB SIReC1X. Styrkort Bas SIReB1(X) i/vid aggregatet och kontrollenhet SIReUB1 kopplas ihop med modularkabel RJ12 (6p/6c) sist när alla aggregat är spänningssatta. Separat kraftmatning för elvärme ansluts till aggregat (se manual för luftridåaggregatet) Varje aggregat ska ha ett unikt ID på sitt SIReB1X-kort För att temporärt köra aggregat utan extern reglering väljs läge 0. Kopplingsschema Kopplingsscheman finns i separat del längst bak i denna manual. Då externt styrkort Bas SIReB1X används måste inkopplingar göras mellan styrkort Bas och aggregatet, se separat manual för SIRe- B1X. 2

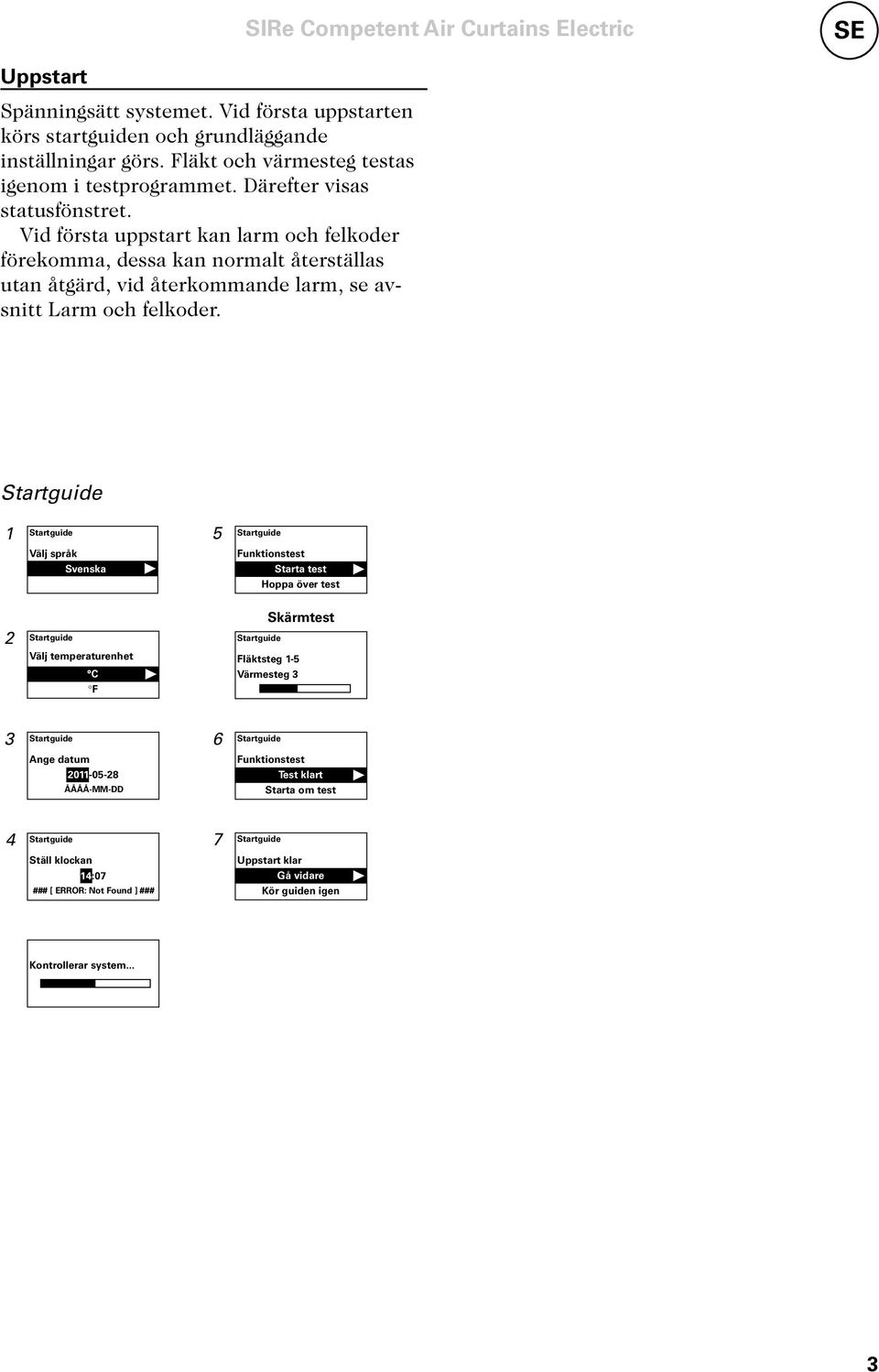

3 SE Uppstart Spänningsätt systemet. Vid första uppstarten körs startguiden och grundläggande inställningar görs. Fläkt och värmesteg testas igenom i testprogrammet. Därefter visas statusfönstret. Vid första uppstart kan larm och felkoder förekomma, dessa kan normalt återställas utan åtgärd, vid återkommande larm, se avsnitt Larm och felkoder. Startguide 1 Startguide 5 Startguide Välj språk Svenska Funktionstest Starta test Hoppa över test Skärmtest 2 Startguide Startguide Välj temperaturenhet C F Fläktsteg 1-5 Värmesteg 3 3 Startguide 6 Startguide Ange datum ÅÅÅÅ-MM-DD Funktionstest Test klart Starta om test 4 Startguide 7 Startguide Ställ klockan 14:07 ### [ ERROR: Not Found ] ### Uppstart klar Gå vidare Kör guiden igen Kontrollerar system... 3

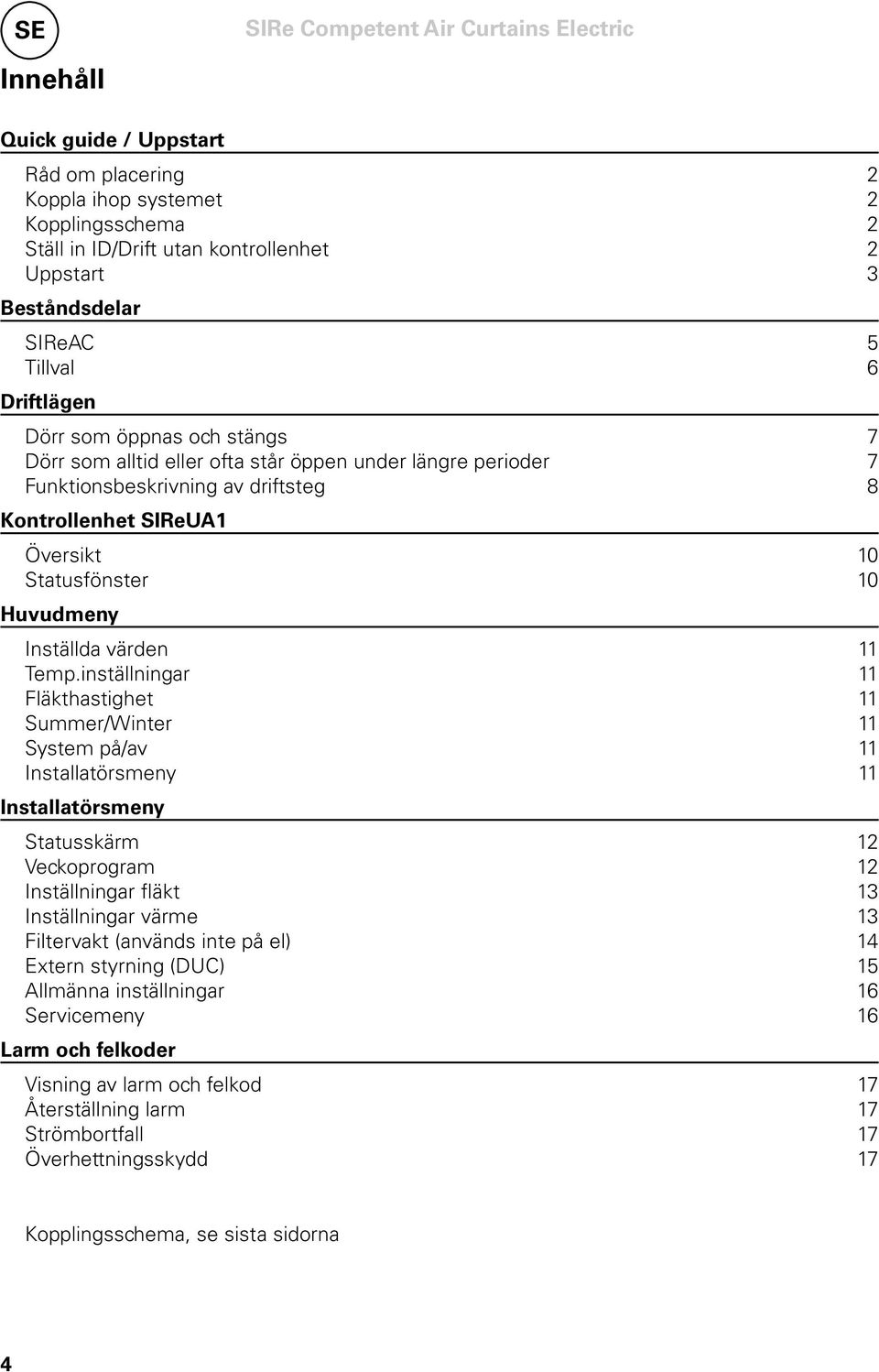

4 SE Innehåll Quick guide / Uppstart Råd om placering 2 Koppla ihop systemet 2 Kopplingsschema 2 Ställ in ID/Drift utan kontrollenhet 2 Uppstart 3 Beståndsdelar SIReAC 5 Tillval 6 Driftlägen Dörr som öppnas och stängs 7 Dörr som alltid eller ofta står öppen under längre perioder 7 Funktionsbeskrivning av driftsteg 8 Kontrollenhet SIReUA1 Översikt 10 Statusfönster 10 Huvudmeny Inställda värden 11 Temp.inställningar 11 Fläkthastighet 11 Summer/Winter 11 System på/av 11 Installatörsmeny 11 Installatörsmeny Statusskärm 12 Veckoprogram 12 Inställningar fläkt 13 Inställningar värme 13 Filtervakt (används inte på el) 14 Extern styrning (DUC) 15 Allmänna inställningar 16 Servicemeny 16 Larm och felkoder Visning av larm och felkod 17 Återställning larm 17 Strömbortfall 17 Överhettningsskydd 17 Kopplingsschema, se sista sidorna 4

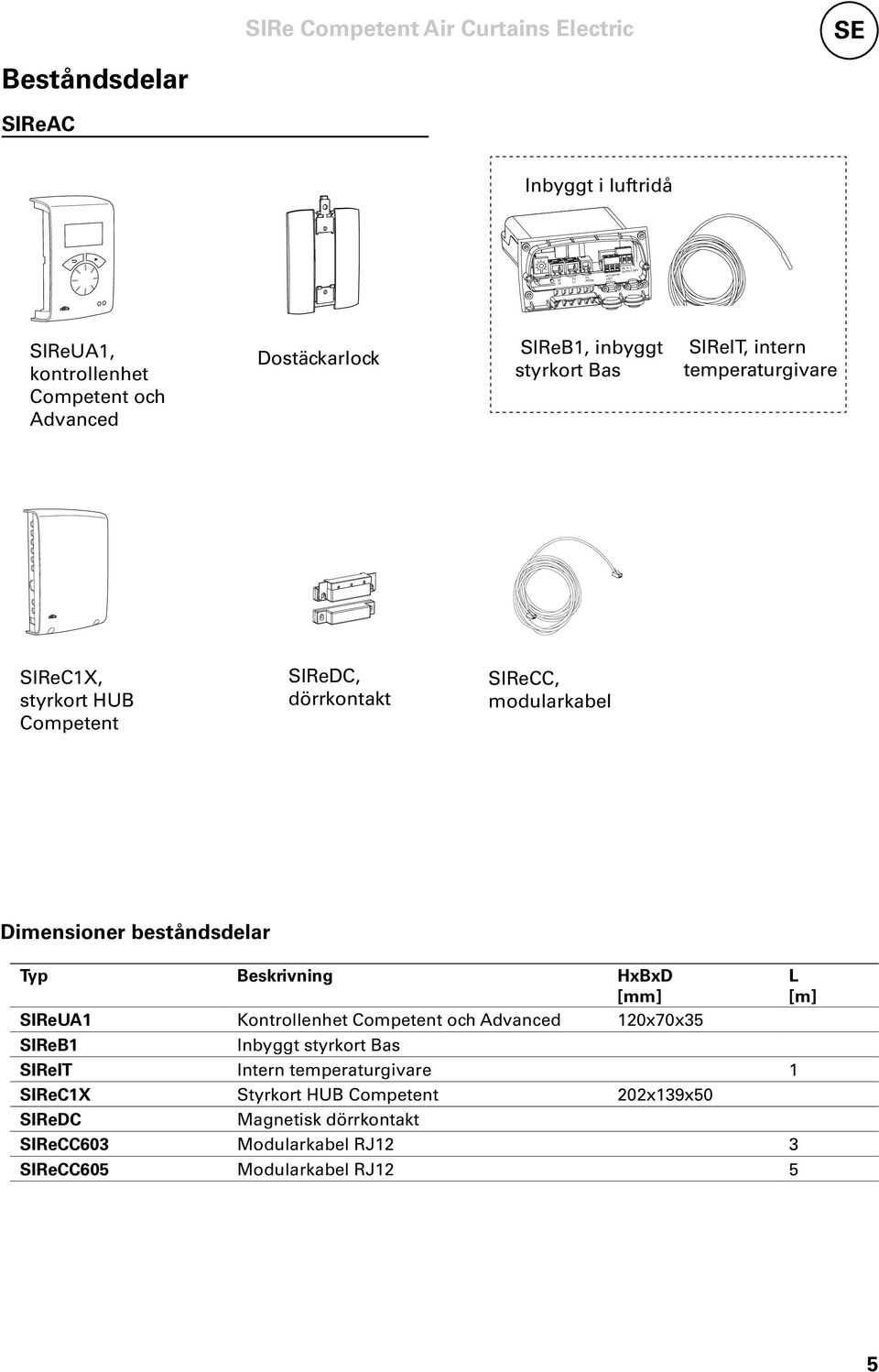

5 X5 X4 C1 X3 SE Beståndsdelar SIReAC Inbyggt i luftridå C2 ROOM PE N L SUPPLY 230V ACTUATOR 230V SIReUA1, kontrollenhet Competent och Advanced Dostäckarlock SIReB1, inbyggt styrkort Bas SIReIT, intern temperaturgivare SIReC1X, styrkort HUB Competent SIReDC, dörrkontakt SIReCC, modularkabel Dimensioner beståndsdelar Typ Beskrivning HxBxD [mm] L [m] SIReUA1 Kontrollenhet Competent och Advanced 120x70x35 SIReB1 Inbyggt styrkort Bas SIReIT Intern temperaturgivare 1 SIReC1X Styrkort HUB Competent 202x139x50 SIReDC Magnetisk dörrkontakt SIReCC603 Modularkabel RJ12 3 SIReCC605 Modularkabel RJ12 5 5

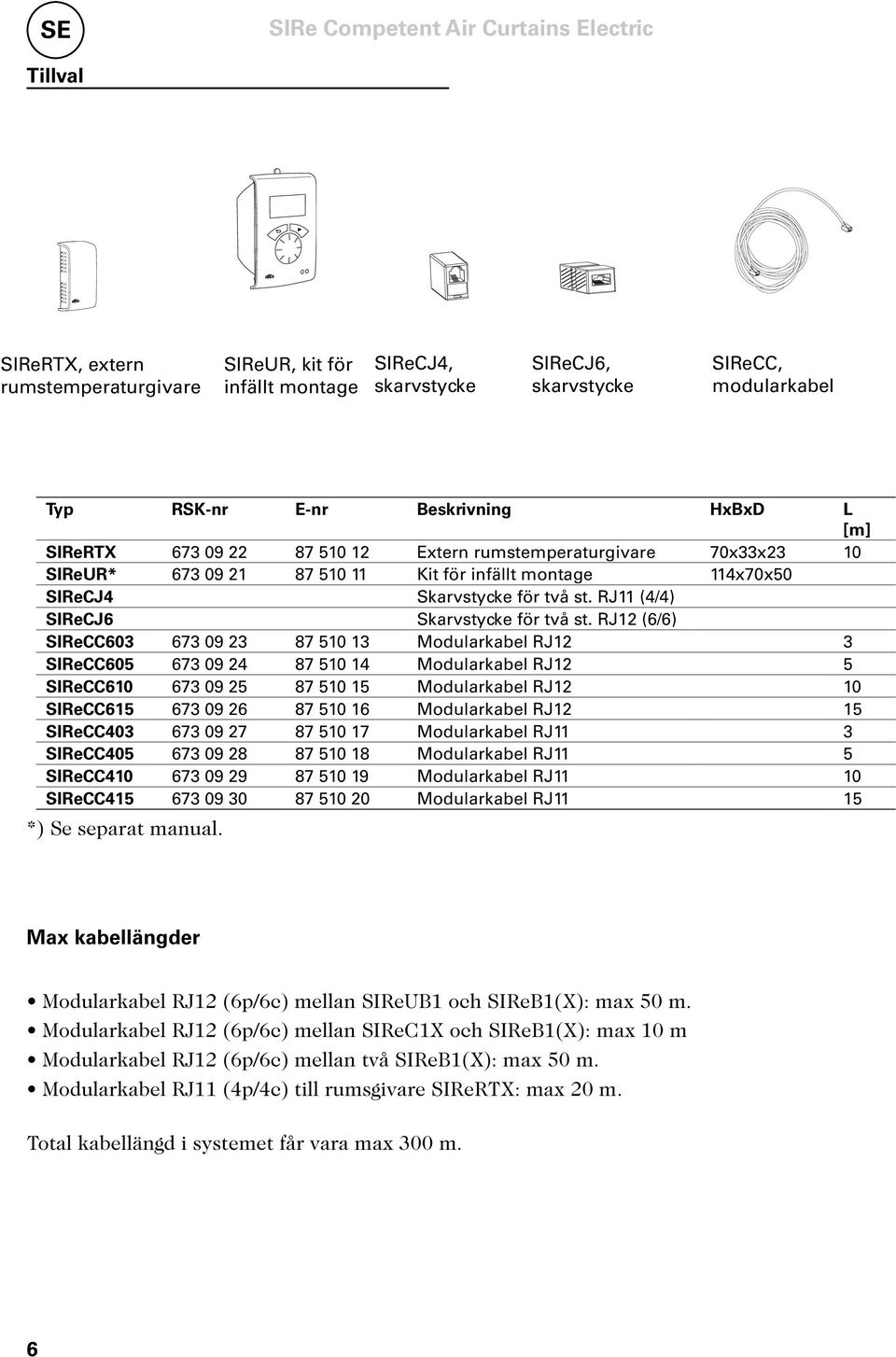

6 SE Tillval SIReRTX, extern rumstemperaturgivare SIReUR, kit för infällt montage SIReCJ4, skarvstycke SIReCJ6, skarvstycke SIReCC, modularkabel Typ RSK-nr E-nr Beskrivning HxBxD L [m] SIReRTX Extern rumstemperaturgivare 70x33x23 10 SIReUR* Kit för infällt montage 114x70x50 SIReCJ4 Skarvstycke för två st. RJ11 (4/4) SIReCJ6 Skarvstycke för två st. RJ12 (6/6) SIReCC Modularkabel RJ12 3 SIReCC Modularkabel RJ12 5 SIReCC Modularkabel RJ12 10 SIReCC Modularkabel RJ12 15 SIReCC Modularkabel RJ11 3 SIReCC Modularkabel RJ11 5 SIReCC Modularkabel RJ11 10 SIReCC Modularkabel RJ11 15 *) Se separat manual. Max kabellängder Modularkabel RJ12 (6p/6c) mellan SIReUB1 och SIReB1(X): max 50 m. Modularkabel RJ12 (6p/6c) mellan SIReC1X och SIReB1(X): max 10 m Modularkabel RJ12 (6p/6c) mellan två SIReB1(X): max 50 m. Modularkabel RJ11 (4p/4c) till rumsgivare SIReRTX: max 20 m. Total kabellängd i systemet får vara max 300 m. 6

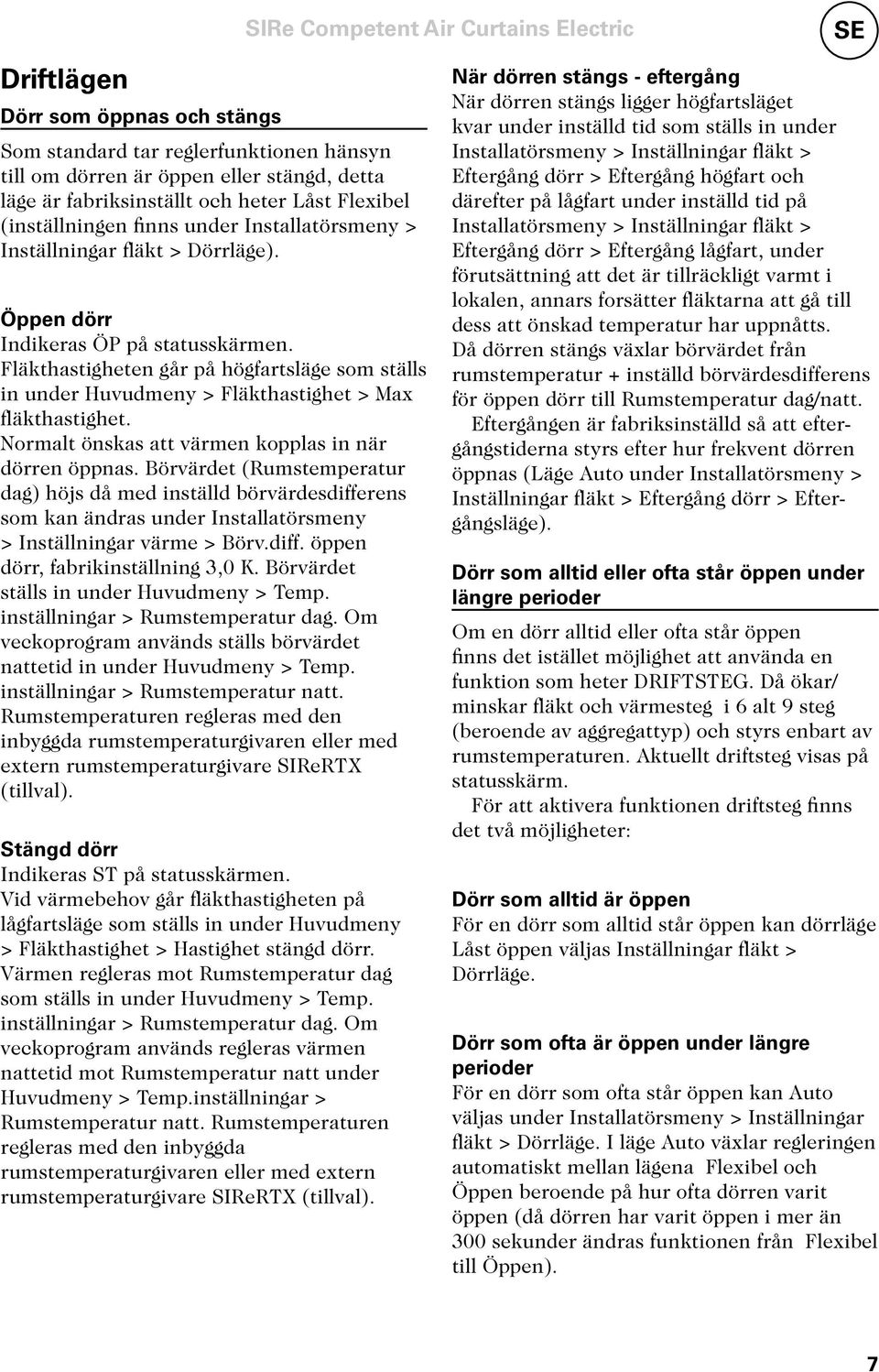

7 SE Driftlägen Dörr som öppnas och stängs Som standard tar reglerfunktionen hänsyn till om dörren är öppen eller stängd, detta läge är fabriksinställt och heter Låst Flexibel (inställningen finns under Installatörsmeny > Inställningar fläkt > Dörrläge). Öppen dörr Indikeras ÖP på statusskärmen. Fläkthastigheten går på högfartsläge som ställs in under Huvudmeny > Fläkthastighet > Max fläkthastighet. Normalt önskas att värmen kopplas in när dörren öppnas. Börvärdet (Rumstemperatur dag) höjs då med inställd börvärdesdifferens som kan ändras under Installatörsmeny > Inställningar värme > Börv.diff. öppen dörr, fabrikinställning 3,0 K. Börvärdet ställs in under Huvudmeny > Temp. inställningar > Rumstemperatur dag. Om veckoprogram används ställs börvärdet nattetid in under Huvudmeny > Temp. inställningar > Rumstemperatur natt. Rumstemperaturen regleras med den inbyggda rumstemperaturgivaren eller med extern rumstemperaturgivare SIReRTX (tillval). Stängd dörr Indikeras ST på statusskärmen. Vid värmebehov går fläkthastigheten på lågfartsläge som ställs in under Huvudmeny > Fläkthastighet > Hastighet stängd dörr. Värmen regleras mot Rumstemperatur dag som ställs in under Huvudmeny > Temp. inställningar > Rumstemperatur dag. Om veckoprogram används regleras värmen nattetid mot Rumstemperatur natt under Huvudmeny > Temp.inställningar > Rumstemperatur natt. Rumstemperaturen regleras med den inbyggda rumstemperaturgivaren eller med extern rumstemperaturgivare SIReRTX (tillval). När dörren stängs - eftergång När dörren stängs ligger högfartsläget kvar under inställd tid som ställs in under Installatörsmeny > Inställningar fläkt > Eftergång dörr > Eftergång högfart och därefter på lågfart under inställd tid på Installatörsmeny > Inställningar fläkt > Eftergång dörr > Eftergång lågfart, under förutsättning att det är tillräckligt varmt i lokalen, annars forsätter fläktarna att gå till dess att önskad temperatur har uppnåtts. Då dörren stängs växlar börvärdet från rumstemperatur + inställd börvärdesdifferens för öppen dörr till Rumstemperatur dag/natt. Eftergången är fabriksinställd så att eftergångstiderna styrs efter hur frekvent dörren öppnas (Läge Auto under Installatörsmeny > Inställningar fläkt > Eftergång dörr > Eftergångsläge). Dörr som alltid eller ofta står öppen under längre perioder Om en dörr alltid eller ofta står öppen finns det istället möjlighet att använda en funktion som heter DRIFTSTEG. Då ökar/ minskar fläkt och värmesteg i 6 alt 9 steg (beroende av aggregattyp) och styrs enbart av rumstemperaturen. Aktuellt driftsteg visas på statusskärm. För att aktivera funktionen driftsteg finns det två möjligheter: Dörr som alltid är öppen För en dörr som alltid står öppen kan dörrläge Låst öppen väljas Inställningar fläkt > Dörrläge. Dörr som ofta är öppen under längre perioder För en dörr som ofta står öppen kan Auto väljas under Installatörsmeny > Inställningar fläkt > Dörrläge. I läge Auto växlar regleringen automatiskt mellan lägena Flexibel och Öppen beroende på hur ofta dörren varit öppen (då dörren har varit öppen i mer än 300 sekunder ändras funktionen från Flexibel till Öppen). 7

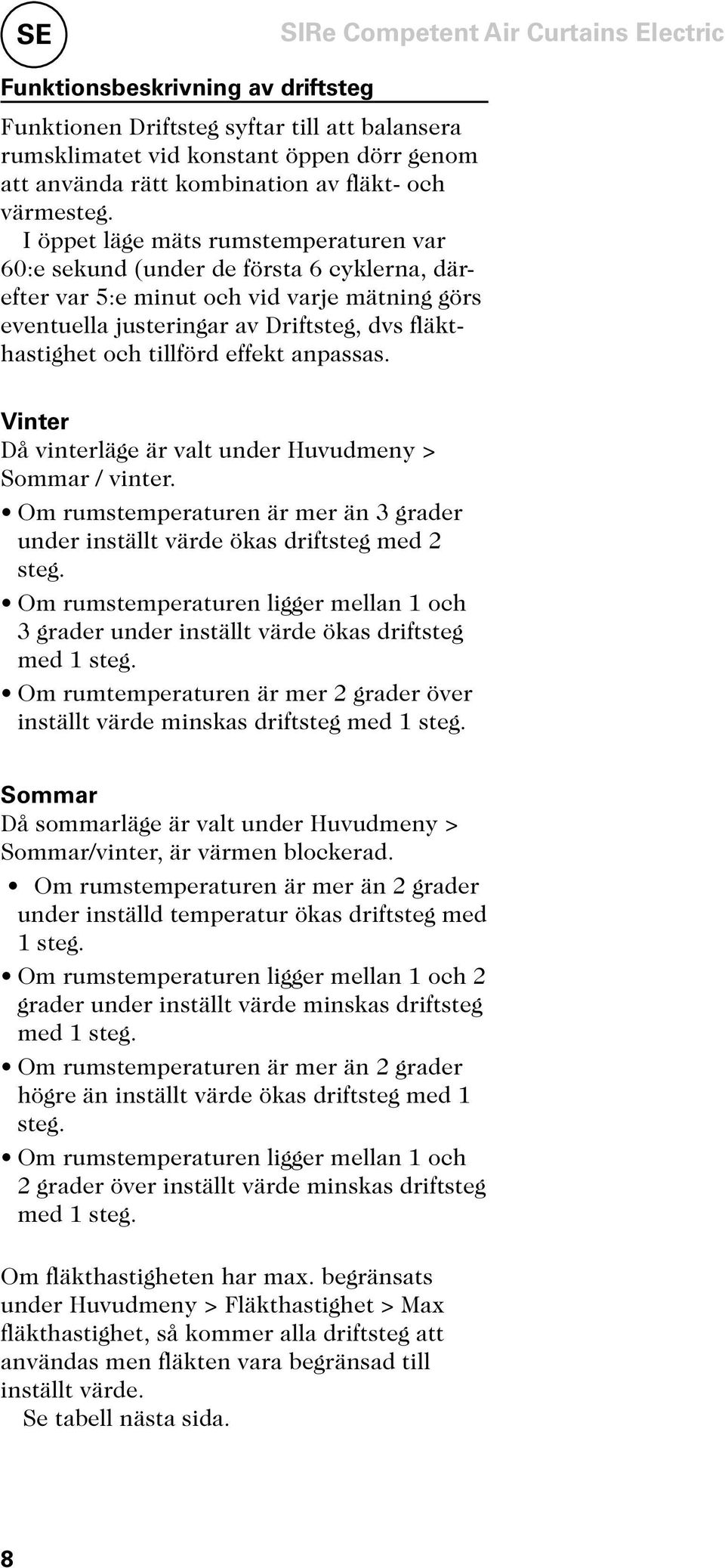

8 SE Funktionsbeskrivning av driftsteg Funktionen Driftsteg syftar till att balansera rumsklimatet vid konstant öppen dörr genom att använda rätt kombination av fläkt- och värmesteg. I öppet läge mäts rumstemperaturen var 60:e sekund (under de första 6 cyklerna, därefter var 5:e minut och vid varje mätning görs eventuella justeringar av Driftsteg, dvs fläkthastighet och tillförd effekt anpassas. Vinter Då vinterläge är valt under Huvudmeny > Sommar / vinter. Om rumstemperaturen är mer än 3 grader under inställt värde ökas driftsteg med 2 steg. Om rumstemperaturen ligger mellan 1 och 3 grader under inställt värde ökas driftsteg med 1 steg. Om rumtemperaturen är mer 2 grader över inställt värde minskas driftsteg med 1 steg. Sommar Då sommarläge är valt under Huvudmeny > Sommar/vinter, är värmen blockerad. Om rumstemperaturen är mer än 2 grader under inställd temperatur ökas driftsteg med 1 steg. Om rumstemperaturen ligger mellan 1 och 2 grader under inställt värde minskas driftsteg med 1 steg. Om rumstemperaturen är mer än 2 grader högre än inställt värde ökas driftsteg med 1 steg. Om rumstemperaturen ligger mellan 1 och 2 grader över inställt värde minskas driftsteg med 1 steg. Om fläkthastigheten har max. begränsats under Huvudmeny > Fläkthastighet > Max fläkthastighet, så kommer alla driftsteg att användas men fläkten vara begränsad till inställt värde. Se tabell nästa sida. 8

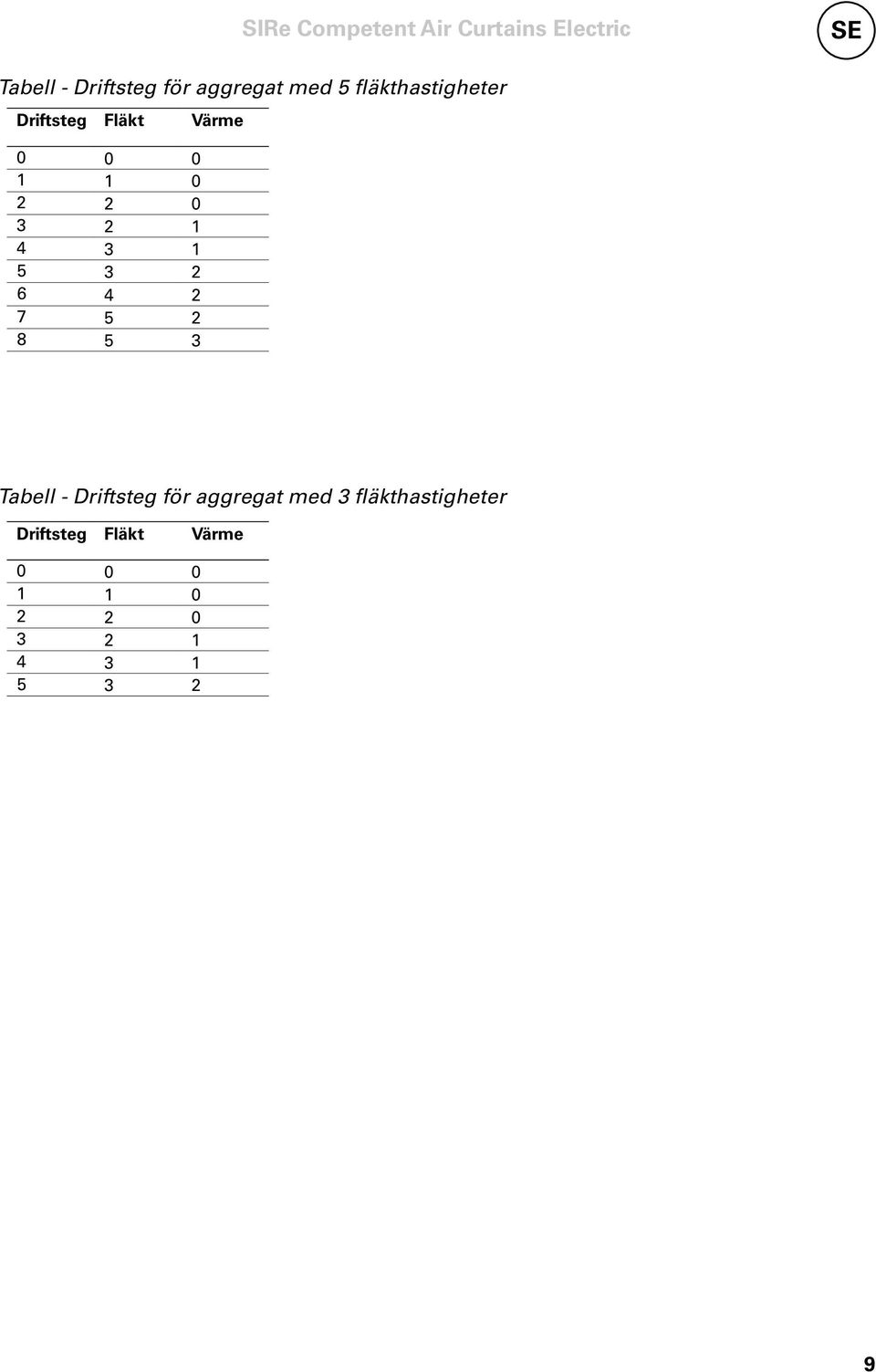

9 SE Tabell - Driftsteg för aggregat med 5 fläkthastigheter Driftsteg Fläkt Värme Tabell - Driftsteg för aggregat med 3 fläkthastigheter Driftsteg Fläkt Värme

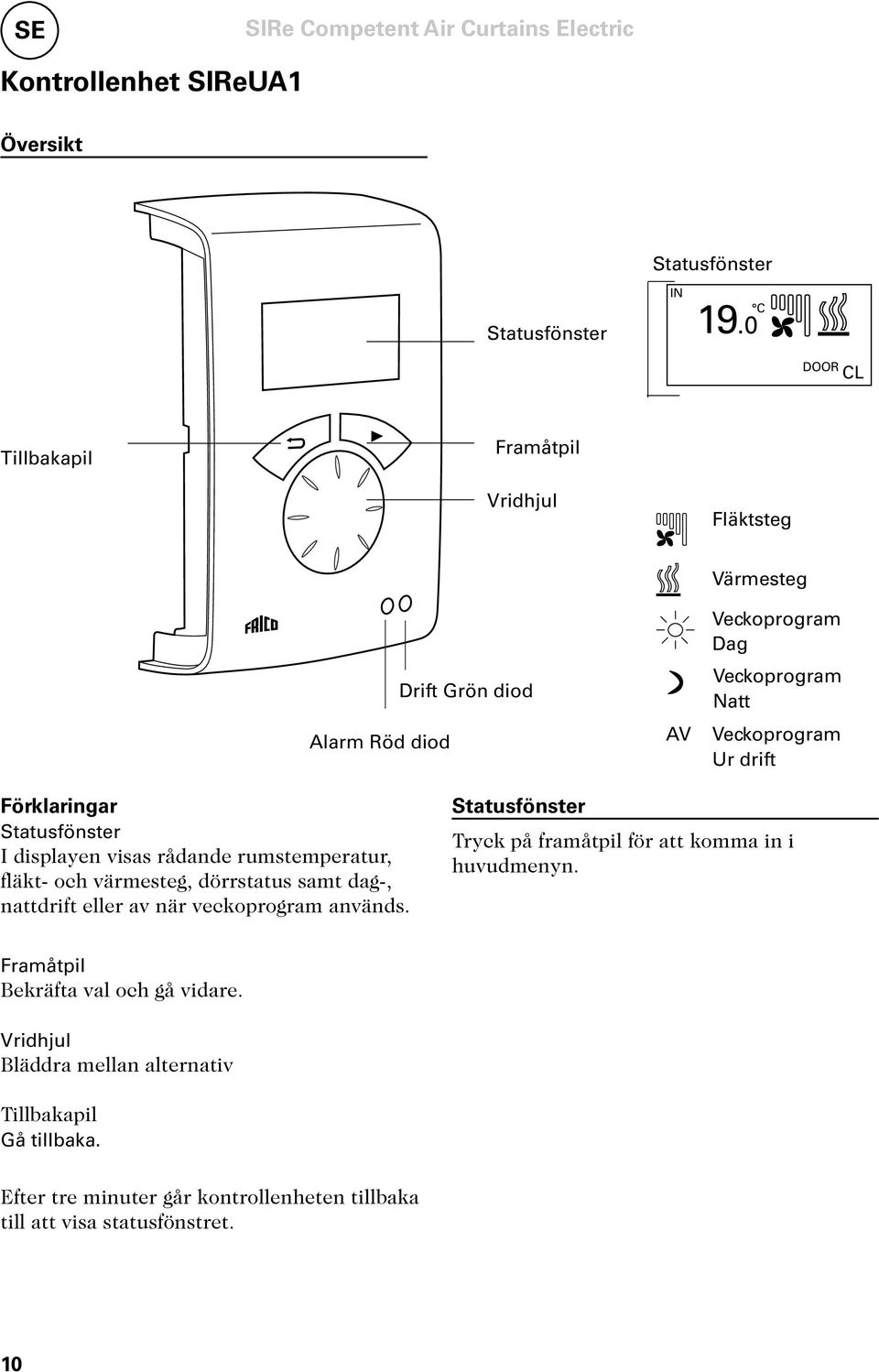

10 SE Kontrollenhet SIReUA1 Översikt Statusfönster Statusfönster IN 19.0 C DOOR CL Tillbakapil Framåtpil Vridhjul Fläktsteg Alarm Röd diod Drift Grön diod AV Värmesteg Veckoprogram Dag Veckoprogram Natt Veckoprogram Ur drift Förklaringar Statusfönster I displayen visas rådande rumstemperatur, fläkt- och värmesteg, dörrstatus samt dag-, nattdrift eller av när veckoprogram används. Statusfönster Tryck på framåtpil för att komma in i huvudmenyn. Framåtpil Bekräfta val och gå vidare. Vridhjul Bläddra mellan alternativ Tillbakapil Gå tillbaka. Efter tre minuter går kontrollenheten tillbaka till att visa statusfönstret. 10

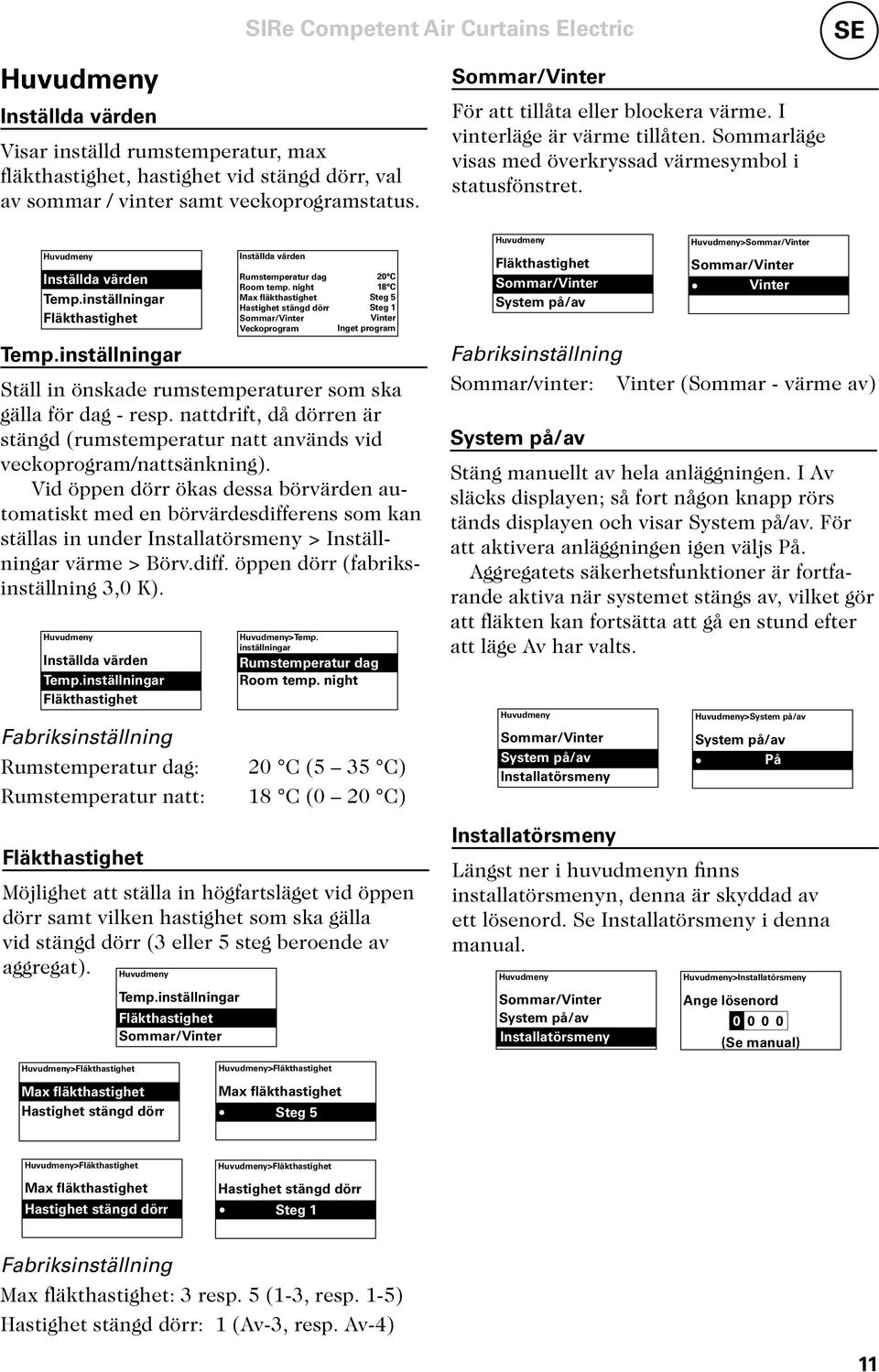

11 SE Huvudmeny Inställda värden Visar inställd rumstemperatur, max fläkthastighet, hastighet vid stängd dörr, val av sommar / vinter samt veckoprogramstatus. Huvudmeny Inställda värden Temp.inställningar Fläkthastighet Temp.inställningar Ställ in önskade rumstemperaturer som ska gälla för dag - resp. nattdrift, då dörren är stängd (rumstemperatur natt används vid veckoprogram/nattsänkning). Vid öppen dörr ökas dessa börvärden automatiskt med en börvärdesdifferens som kan ställas in under Installatörsmeny > Inställningar värme > Börv.diff. öppen dörr (fabriksinställning 3,0 K). Huvudmeny Inställda värden Temp.inställningar Fläkthastighet Fabriksinställning Rumstemperatur dag: Rumstemperatur natt: Huvudmeny>Temp. inställningar Rumstemperatur dag Room temp. night 20 C (5 35 C) 18 C (0 20 C) Fläkthastighet Möjlighet att ställa in högfartsläget vid öppen dörr samt vilken hastighet som ska gälla vid stängd dörr (3 eller 5 steg beroende av aggregat). Huvudmeny Temp.inställningar Fläkthastighet Sommar/Vinter Inställda värden Rumstemperatur dag Room temp. night Max fläkthastighet Hastighet stängd dörr Sommar/Vinter Veckoprogram 20 C 18 C Steg 5 Steg 1 Vinter Inget program Sommar/Vinter För att tillåta eller blockera värme. I vinterläge är värme tillåten. Sommarläge visas med överkryssad värmesymbol i statusfönstret. Huvudmeny Fläkthastighet Sommar/Vinter System på/av Fabriksinställning Sommar/vinter: Vinter (Sommar - värme av) System på/av Stäng manuellt av hela anläggningen. I Av släcks displayen; så fort någon knapp rörs tänds displayen och visar System på/av. För att aktivera anläggningen igen väljs På. Aggregatets säkerhetsfunktioner är fortfarande aktiva när systemet stängs av, vilket gör att fläkten kan fortsätta att gå en stund efter att läge Av har valts. Huvudmeny Sommar/Vinter System på/av Installatörsmeny Installatörsmeny Längst ner i huvudmenyn finns installatörsmenyn, denna är skyddad av ett lösenord. Se Installatörsmeny i denna manual. Huvudmeny Sommar/Vinter System på/av Installatörsmeny Huvudmeny>Sommar/Vinter Sommar/Vinter Vinter Huvudmeny>System på/av System på/av På Huvudmeny>Installatörsmeny Ange lösenord (Se manual) Huvudmeny>Fläkthastighet Max fläkthastighet Hastighet stängd dörr Huvudmeny>Fläkthastighet Max fläkthastighet Steg 5 Huvudmeny>Fläkthastighet Max fläkthastighet Hastighet stängd dörr Huvudmeny>Fläkthastighet Hastighet stängd dörr Steg 1 Fabriksinställning Max fläkthastighet: 3 resp. 5 (1-3, resp. 1-5) Hastighet stängd dörr: 1 (Av-3, resp. Av-4) 11

12 SE Installatörsmeny För att komma in i Installatörsmenyn, anges kod Välj siffror med vridhjulet och bekräfta med framåtpil. För att kontrollera vilka dagar ett visst program är aktivt, välj en veckodag genom att trycka på framåtpil, programmet blir markerat och de dagar programmet används blir understrukna, växla mellan programmen för en viss dag med vridhjulet. Huvudmeny Sommar/Vinter System på/av Installatörsmeny Huvudmeny>Installatörsmeny Ange lösenord (Se manual) Kontrollera program Mån Tis Ons Tor Fre Lör Sön 08:00 Dag (1) 18:00 Natt (2) Statusskärm Kontrollera inställningar. Statusskärmen består av tre sidor med inställningar, bläddra med vridhjulet. >Installatörsmeny Statusskärm Veckoprogram Inställningar fläkt Veckoprogram Gör inställningar för veckoprogram. >Installatörsmeny Statusskärm Veckoprogram Inställningar fläkt >Statusskärm Funktionsnivå Dörrläge Driftsteg Eftergångsläge Program Comp. Flexibel 2 C - FF Auto 002 FF AC11 FF För att lägga till programsteg, välj Nytt programsteg. Bekräfta dina val med framåtpil. Välj Dag, Natt eller Av (om anläggningen inte ska vara i drift), ställ in tid för tillslag och välj sedan för vilka dagar programsteget gäller, gå sedan till Klar för att avsluta. >Installatörsmeny>Veckoprogram Veckoprogram på/av Nytt programsteg Kontrollera program Nytt programsteg 7/16 Läge Dag 00:00 Tis 10:45 Tis 10:45 Mån Tis Ons Tor Fre Lör Sön Tis 10:45 Mån Tis Ons Tor Fre Lör Sön Tis 10:45 Ett nytt programsteg ersätter inte en tidigare inställd tid för t.ex. Dag, utan du kan då istället välja att ändra ett programsteg. För att ändra ett programsteg väljs Ändra program. Klar Ett grundprogram finns inlagt i SIRe. Mån-Fre Dag från 08:00, Natt från 18:00 Lör Dag från 10:00, Natt från 16:00 Sön Dag från 11:00, Natt från 14:00 >Installatörsmeny>Veckoprogram Kontrollera program Ändra program Radera program Ändra program Mån Tis Ons Tor Fre Lör Sön 1. 08: : : :00 Dag Natt Dag Natt 00:00 Tis 10:45 Tis 10:45 Mån Tis Ons Tor Fre Lör Sön För att kontrollera vilket program som är inställt en viss dag, välj Kontrollera program och växla sedan mellan dagarna med vridhjulet. >Installatörsmeny>Veckoprogram Nytt programsteg Kontrollera program Ändra program Kontrollera program Mån Tis Ons Tor Fre Lör Sön 08:00 Dag (1) 18:00 Natt (2) De programsteg som inte ska gälla tas bort i Radera program. I menyn kan ett eller alla programsteg tas bort. För att gå tillbaka till det fabriksinställda grundprogrammet, väljs Återställ alla. >Installatörsmeny>Veckoprogram Kontrollera program Ändra program Radera program Radera program Tis 10:45 Mån Tis Ons Tor Fre Lör Sön Radera ett Radera alla Återställ alla Klar Tis 10:45 12

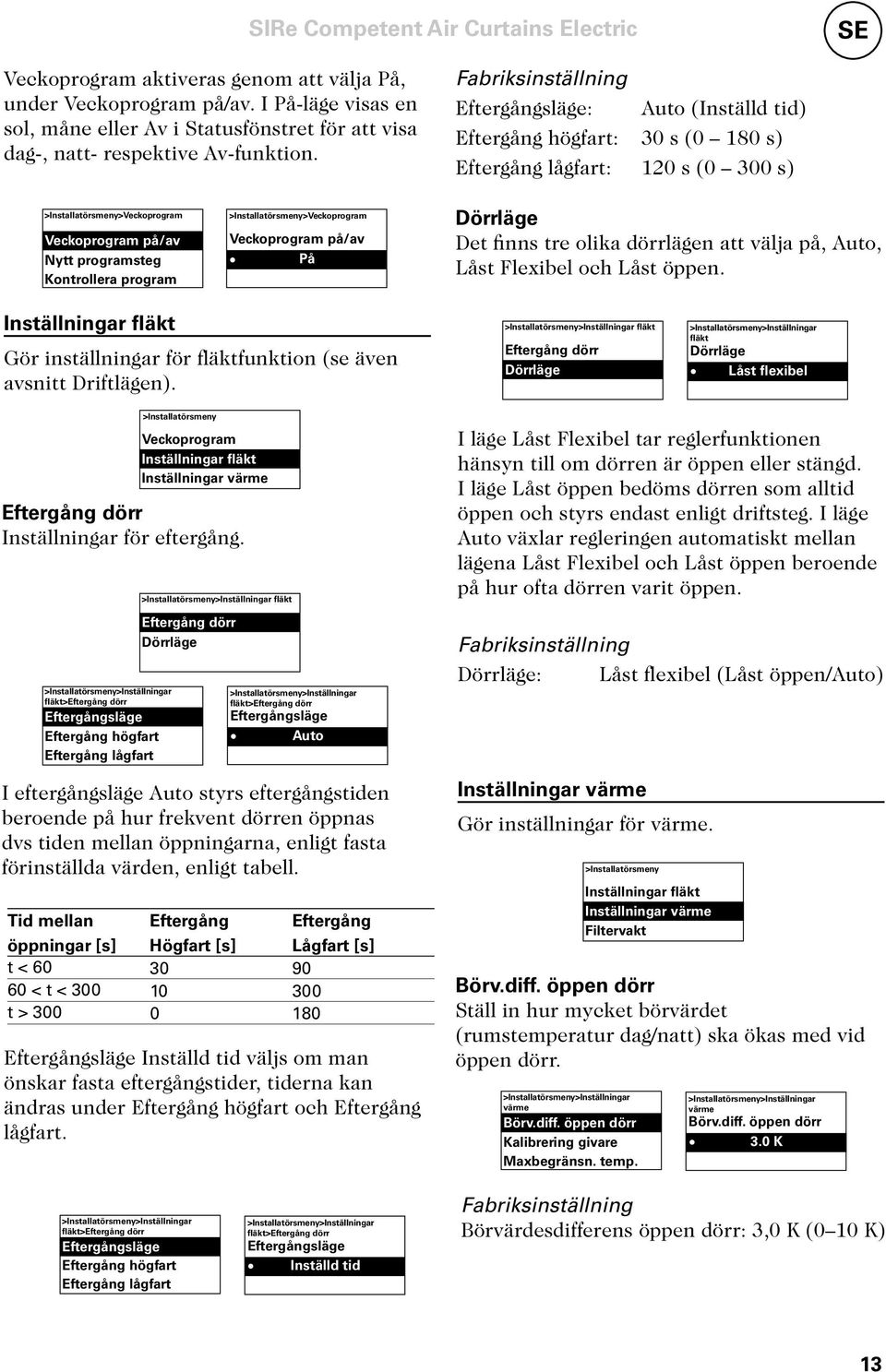

13 SE Veckoprogram aktiveras genom att välja På, under Veckoprogram på/av. I På-läge visas en sol, måne eller Av i Statusfönstret för att visa dag-, natt- respektive Av-funktion. Fabriksinställning Eftergångsläge: Auto (Inställd tid) Eftergång högfart: 30 s (0 180 s) Eftergång lågfart: 120 s (0 300 s) >Installatörsmeny>Veckoprogram Veckoprogram på/av Nytt programsteg Kontrollera program >Installatörsmeny>Veckoprogram Veckoprogram på/av På Dörrläge Det finns tre olika dörrlägen att välja på, Auto, Låst Flexibel och Låst öppen. Inställningar fläkt Gör inställningar för fläktfunktion (se även avsnitt Driftlägen). fläkt Eftergång dörr Dörrläge fläkt Dörrläge Låst flexibel Veckoprogram Inställningar fläkt Inställningar värme Eftergång dörr Inställningar för eftergång. fläkt>eftergång dörr Eftergångsläge Eftergång högfart Eftergång lågfart >Installatörsmeny fläkt Eftergång dörr Dörrläge fläkt>eftergång dörr Eftergångsläge Auto I eftergångsläge Auto styrs eftergångstiden beroende på hur frekvent dörren öppnas dvs tiden mellan öppningarna, enligt fasta förinställda värden, enligt tabell. Tid mellan öppningar [s] Eftergång Högfart [s] Eftergång Lågfart [s] t < < t < t > Eftergångsläge Inställd tid väljs om man önskar fasta eftergångstider, tiderna kan ändras under Eftergång högfart och Eftergång lågfart. I läge Låst Flexibel tar reglerfunktionen hänsyn till om dörren är öppen eller stängd. I läge Låst öppen bedöms dörren som alltid öppen och styrs endast enligt driftsteg. I läge Auto växlar regleringen automatiskt mellan lägena Låst Flexibel och Låst öppen beroende på hur ofta dörren varit öppen. Fabriksinställning Dörrläge: Låst flexibel (Låst öppen/auto) Inställningar värme Gör inställningar för värme. >Installatörsmeny Inställningar fläkt Inställningar värme Filtervakt Börv.diff. öppen dörr Ställ in hur mycket börvärdet (rumstemperatur dag/natt) ska ökas med vid öppen dörr. värme Börv.diff. öppen dörr Kalibrering givare Maxbegränsn. temp. värme Börv.diff. öppen dörr 3.0 K fläkt>eftergång dörr Eftergångsläge Eftergång högfart Eftergång lågfart fläkt>eftergång dörr Eftergångsläge Inställd tid Fabriksinställning Börvärdesdifferens öppen dörr: 3,0 K (0 10 K) 13

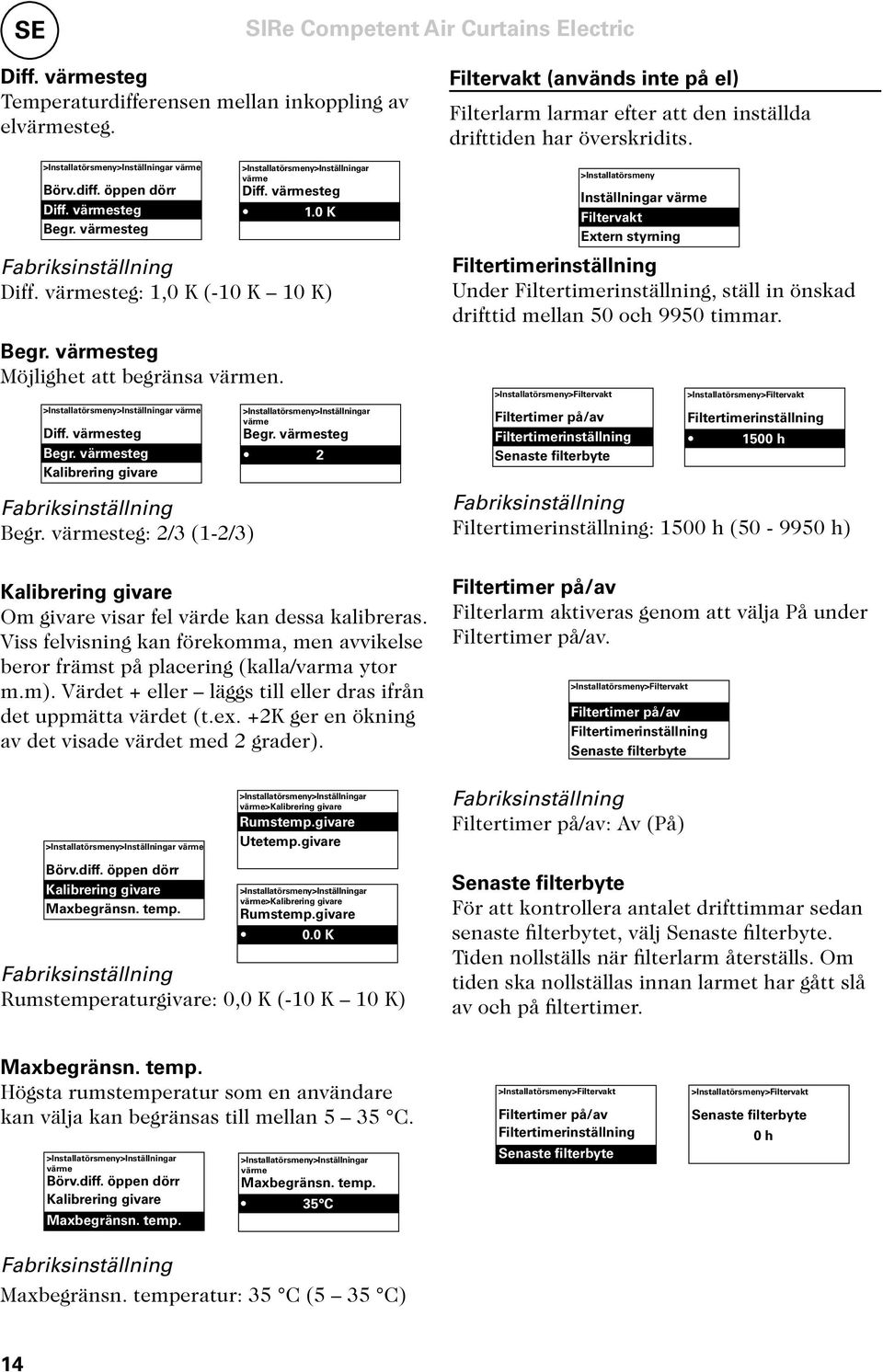

14 SE Diff. värmesteg Temperaturdifferensen mellan inkoppling av elvärmesteg. värme Börv.diff. öppen dörr Diff. värmesteg Begr. värmesteg Fabriksinställning Diff. värmesteg: 1,0 K (-10 K 10 K) Begr. värmesteg Möjlighet att begränsa värmen. värme Diff. värmesteg Begr. värmesteg Kalibrering givare Fabriksinställning Begr. värmesteg: 2/3 (1-2/3) Kalibrering givare Om givare visar fel värde kan dessa kalibreras. Viss felvisning kan förekomma, men avvikelse beror främst på placering (kalla/varma ytor m.m). Värdet + eller läggs till eller dras ifrån det uppmätta värdet (t.ex. +2K ger en ökning av det visade värdet med 2 grader). värme Börv.diff. öppen dörr Kalibrering givare Maxbegränsn. temp. värme Diff. värmesteg 1.0 K värme Begr. värmesteg 2 värme>kalibrering givare Rumstemp.givare Utetemp.givare värme>kalibrering givare Rumstemp.givare 0.0 K Fabriksinställning Rumstemperaturgivare: 0,0 K (-10 K 10 K) Filtervakt (används inte på el) Filterlarm larmar efter att den inställda drifttiden har överskridits. Inställningar värme Filtervakt Extern styrning Filtertimerinställning Under Filtertimerinställning, ställ in önskad drifttid mellan 50 och 9950 timmar. >Installatörsmeny>Filtervakt >Installatörsmeny Filtertimer på/av Filtertimerinställning Senaste filterbyte Fabriksinställning Filtertimerinställning: 1500 h ( h) Filtertimer på/av Filterlarm aktiveras genom att välja På under Filtertimer på/av. >Installatörsmeny>Filtervakt Filtertimer på/av Filtertimerinställning Senaste filterbyte Fabriksinställning Filtertimer på/av: Av (På) >Installatörsmeny>Filtervakt Filtertimerinställning 1500 h Senaste filterbyte För att kontrollera antalet drifttimmar sedan senaste filterbytet, välj Senaste filterbyte. Tiden nollställs när filterlarm återställs. Om tiden ska nollställas innan larmet har gått slå av och på filtertimer. Maxbegränsn. temp. Högsta rumstemperatur som en användare kan välja kan begränsas till mellan 5 35 C. värme Börv.diff. öppen dörr Kalibrering givare Maxbegränsn. temp. värme Maxbegränsn. temp. 35 C Fabriksinställning Maxbegränsn. temperatur: 35 C (5 35 C) >Installatörsmeny>Filtervakt Filtertimer på/av Filtertimerinställning Senaste filterbyte >Installatörsmeny>Filtervakt Senaste filterbyte 0 h 14

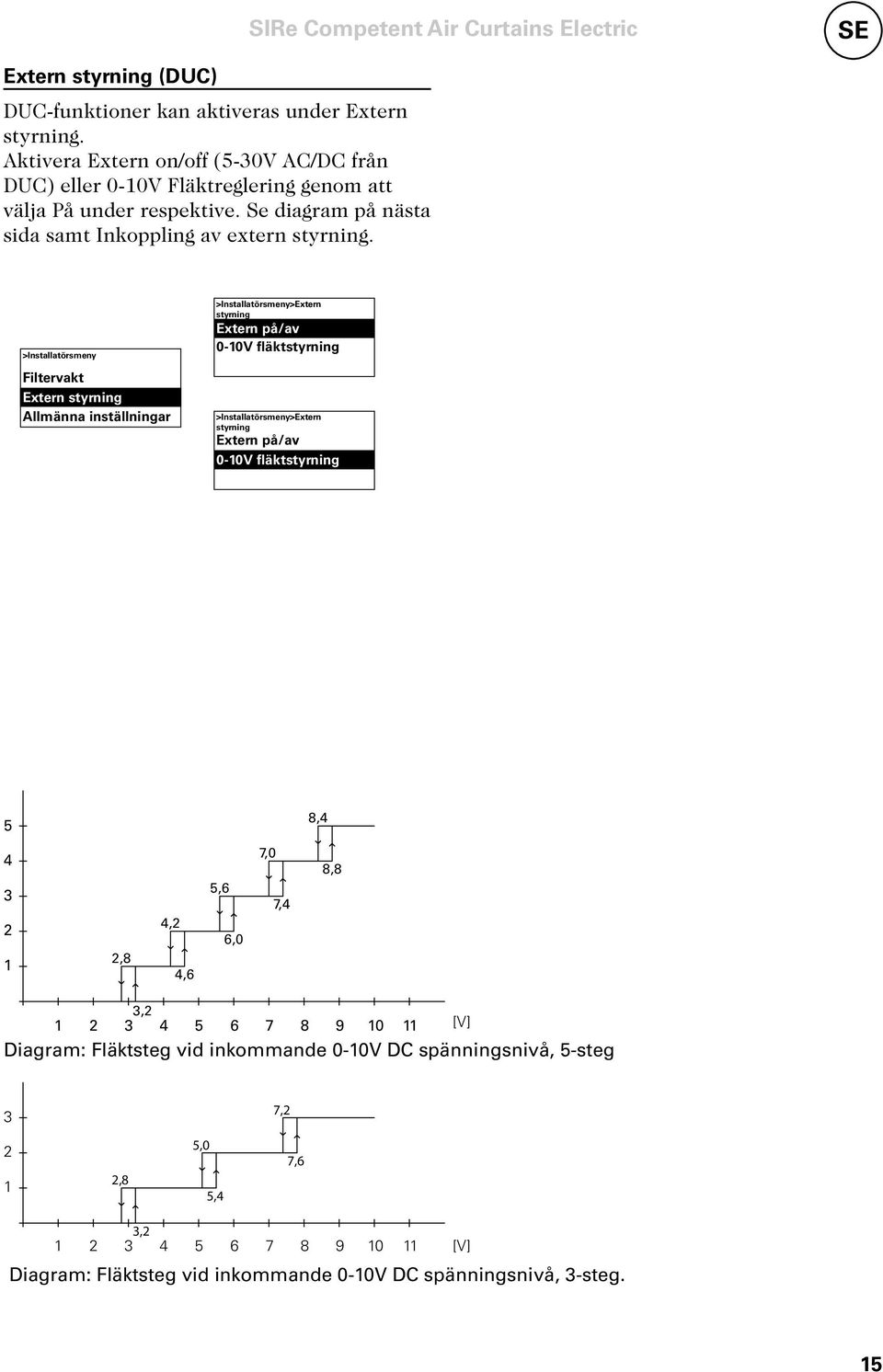

15 SE Extern styrning (DUC) DUC-funktioner kan aktiveras under Extern styrning. Aktivera Extern on/off (5-30V AC/DC från DUC) eller 0-10V Fläktreglering genom att välja På under respektive. Se diagram på nästa sida samt Inkoppling av extern styrning. >Installatörsmeny Filtervakt Extern styrning Allmänna inställningar >Installatörsmeny>Extern styrning Extern på/av 0-10V fläktstyrning >Installatörsmeny>Extern styrning Extern på/av 0-10V fläktstyrning 5 8, ,8 4,2 4,6 5,6 6,0 7,0 7,4 8,8 3, [V] Diagram: Fläktsteg vid inkommande 0-10V DC spänningsnivå, 5-steg 3 7, ,8 5,0 5,4 7,6 3, [V] Diagram: Fläktsteg vid inkommande 0-10V DC spänningsnivå, 3-steg. 15

16 SE Allmänna inställningar Möjlighet att göra allmänna inställningar som även finns i Startguiden samt att återställa värden. Funktionstest För att testa igenom fläkt- och värmesteg, kör funktionstest. >Installatörsmeny Extern styrning Allmänna inställningar Servicemeny Ändra datum, tid, språk och temperaturenhet. >Installatörsmeny>Allmänna inställningar Funktionstest Starta test Hoppa över test >Installatörsmeny>Allmänna inställningar Fläktsteg 1-5 Värmesteg 1 >Installatörsmeny>Allmänna inställningar Ange datum Ställ klockan Välj språk Återställning värden Återställer värden (rumstemperatur dag resp. natt, max fläkthastighet, hastighet stängd dörr dörr, sommar-vinter) till fabriksinställning. >Installatörsmeny>Allmänna inställningar Funktionstest Återställning värden >Installatörsmeny>Återställning värden Återställa värden? Nej Ja >Installatörsmeny>Allmänna inställningar Funktionstest Test klart Starta om test Servicemeny Servicemenyn är skyddad med lösenord och används vid support i kontakt med Frico eller behörig installatör. 16

17 SE Larm och felkoder SIRe har olika larm och felkoder för en säker och problemfri drift. Om larm eller felkod har indikerats måste detta återställas för att kunna återgå till normal drift, t.ex. aktivera värmen igen. Fläktfunktion är aktiv även när t.ex överhettningslarm har indikerats. Visning av larm och felkod I händelse av larm eller fel visas larm/felkod i statusfönstret. Vid larm/felkod visas vilken enhet det gäller. SeTabell - Larm och Tabell - Felkoder. Återställning larm OBS! Innan återställning sker, kontrollera att felet är åtgärdat och att inget hindrar att anläggningen åter tas i drift! När felet avhjälpts återställs larmet genom att trycka på framåtpil och välja Återställ larm och sedan bekräfta. Om flera aggregat larmar samtidigt visas det att det föreligger flera larm, men det är bara ett som visas i displayen. Genom att återställa larm kan nästa larm avläsas. Vid första uppstart kan larm och felkoder förekomma, dessa kan normalt återställas utan åtgärd, vid återkommande larm, se avsnitt Larm och felkoder. Överhettningsskydd Gäller endast aggregat med interngivare. Överhettningsskyddet avser att begränsa utblåsningstemperaturen till 40 C. Vid 37 C bryts ett effektsteg bort. Om temperaturen fortsätter stiga bryts all effekt vid 40 C. Skulle temperaturen fortsätta att stiga trots detta, t.ex. vid felaktig kontaktor, så kommer fläkten att börja varva upp vid 50 C för att hålla nere temperaturen. Samtidigt ges ett överhettningslarm (Tabell - Larm). Vid interntemperatur 54 C går fläkten på maximalt varvtal. Om aggregatet svalnar kopplas effekten in igen. Sker däremot två överhettningar inom en timme så måste larmet återställas för att värmen ska kunna kopplas in igen. Fläkten kommer då att vara i drift tills dess att larmet är återställt. OBS! Vid upprepade larm och vid överhettningslarm, gör en noggrann kontroll och om felorsaken inte kan hittas ta kontakt med Frico. Strömbortfall Observera att vid strömbortfall behöver inställningar för klockan kontrolleras, om klockan inte är rätt inställd påverkas veckoprogram. 17

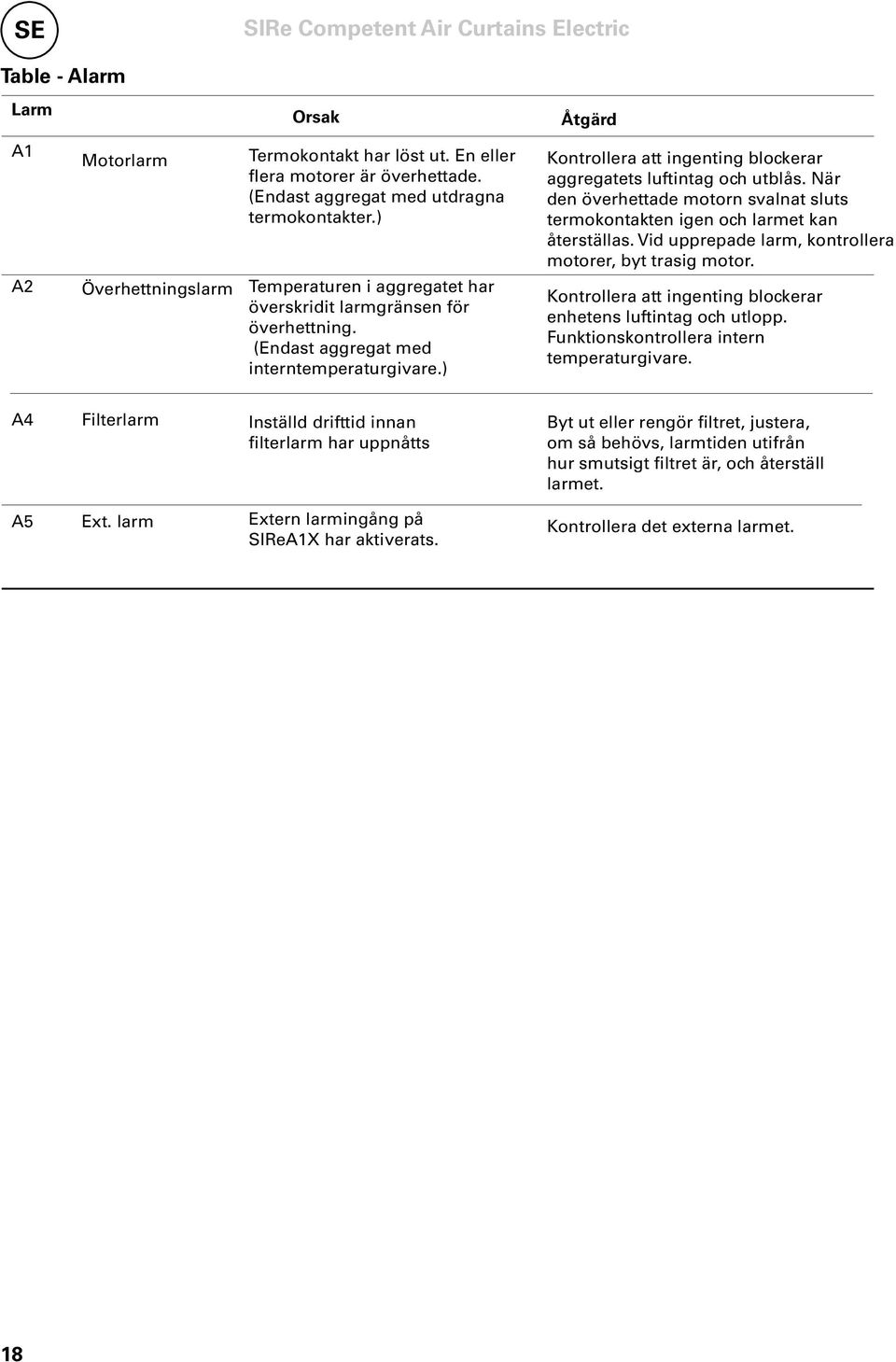

18 SE Table - Alarm Larm A1 Motorlarm Orsak Termokontakt har löst ut. En eller flera motorer är överhettade. (Endast aggregat med utdragna termokontakter.) A2 Överhettningslarm Temperaturen i aggregatet har överskridit larmgränsen för överhettning. (Endast aggregat med interntemperaturgivare.) Åtgärd Kontrollera att ingenting blockerar aggregatets luftintag och utblås. När den överhettade motorn svalnat sluts termokontakten igen och larmet kan återställas. Vid upprepade larm, kontrollera motorer, byt trasig motor. Kontrollera att ingenting blockerar enhetens luftintag och utlopp. Funktionskontrollera intern temperaturgivare. A4 Filterlarm Inställd drifttid innan filterlarm har uppnåtts A5 Ext. larm Extern larmingång på SIReA1X har aktiverats. Byt ut eller rengör filtret, justera, om så behövs, larmtiden utifrån hur smutsigt filtret är, och återställ larmet. Kontrollera det externa larmet. 18

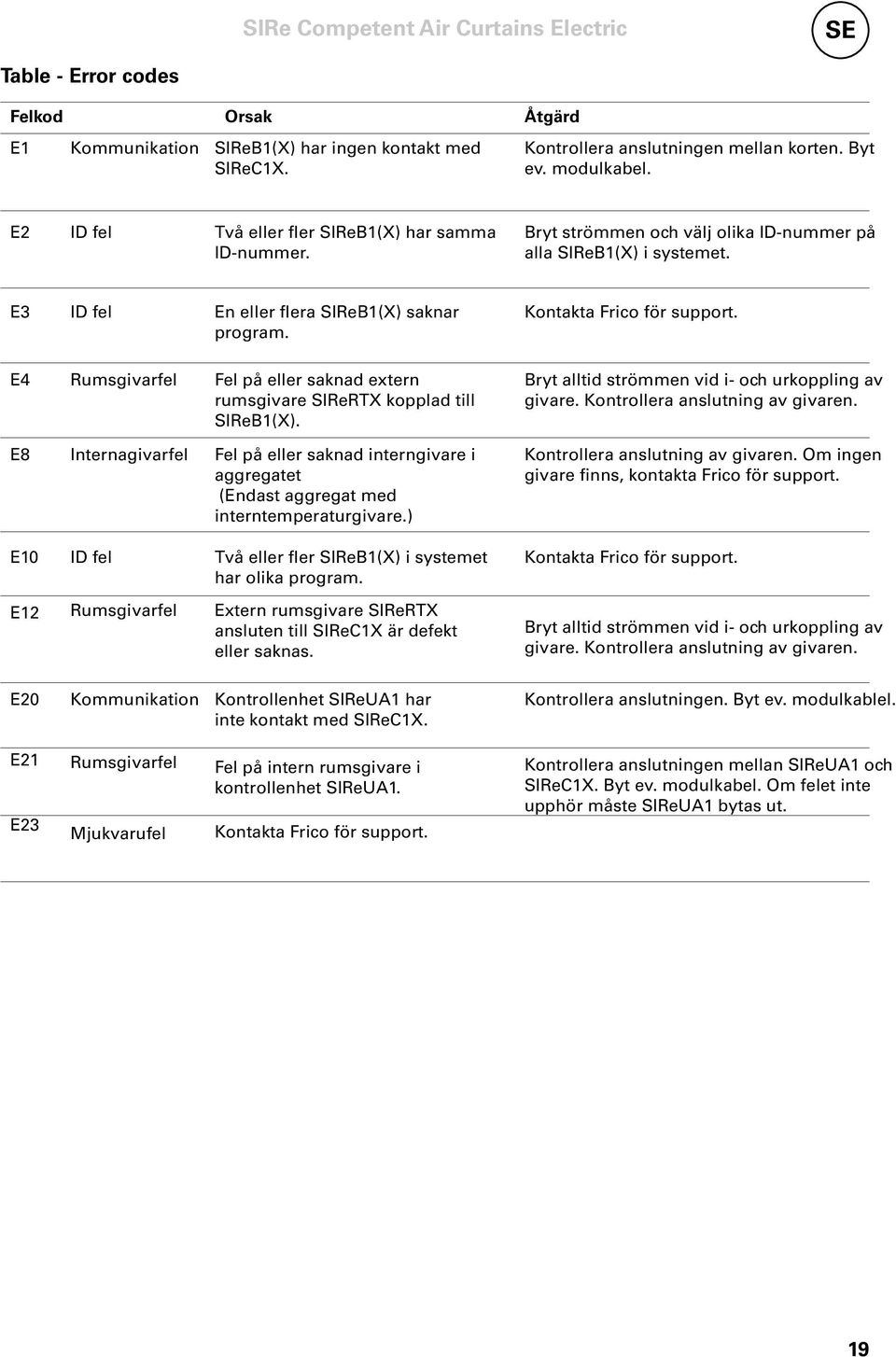

19 SE Table - Error codes Felkod Orsak Åtgärd E1 Kommunikation SIReB1(X) har ingen kontakt med SIReC1X. Kontrollera anslutningen mellan korten. Byt ev. modulkabel. E2 ID fel Två eller fler SIReB1(X) har samma ID-nummer. Bryt strömmen och välj olika ID-nummer på alla SIReB1(X) i systemet. E3 ID fel En eller flera SIReB1(X) saknar program. E4 Rumsgivarfel Fel på eller saknad extern rumsgivare SIReRTX kopplad till SIReB1(X). E8 Internagivarfel Fel på eller saknad interngivare i aggregatet (Endast aggregat med interntemperaturgivare.) E10 ID fel Två eller fler SIReB1(X) i systemet har olika program. E12 Rumsgivarfel Extern rumsgivare SIReRTX ansluten till SIReC1X är defekt eller saknas. Kontakta Frico för support. Bryt alltid strömmen vid i- och urkoppling av givare. Kontrollera anslutning av givaren. Kontrollera anslutning av givaren. Om ingen givare finns, kontakta Frico för support. Kontakta Frico för support. Bryt alltid strömmen vid i- och urkoppling av givare. Kontrollera anslutning av givaren. E20 Kommunikation Kontrollenhet SIReUA1 har inte kontakt med SIReC1X. E21 Rumsgivarfel Fel på intern rumsgivare i kontrollenhet SIReUA1. E23 Mjukvarufel Kontakta Frico för support. Kontrollera anslutningen. Byt ev. modulkablel. Kontrollera anslutningen mellan SIReUA1 och SIReC1X. Byt ev. modulkabel. Om felet inte upphör måste SIReUA1 bytas ut. 19

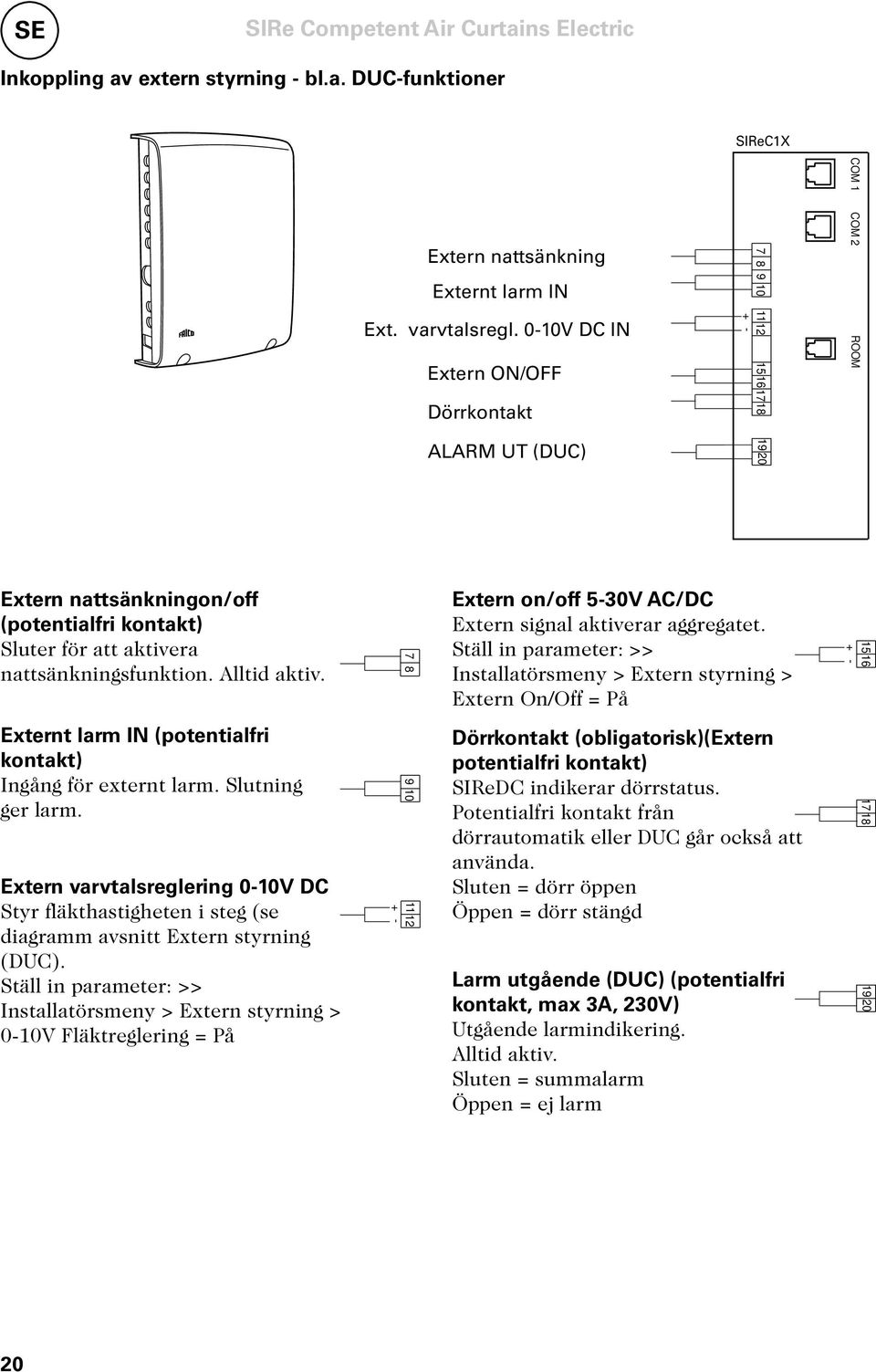

20 SE Inkoppling av extern styrning - bl.a. DUC-funktioner SIReC1X Extern nattsänkning Externt larm IN Ext. varvtalsregl. 0-10V DC IN Extern ON/OFF Dörrkontakt ALARM UT (DUC) COM 1 COM 2 ROOM Extern nattsänkningon/off (potentialfri kontakt) Sluter för att aktivera nattsänkningsfunktion. Alltid aktiv. Externt larm IN (potentialfri kontakt) Ingång för externt larm. Slutning ger larm. Extern varvtalsreglering 0-10V DC Styr fläkthastigheten i steg (se diagramm avsnitt Extern styrning (DUC). Ställ in parameter: >> Installatörsmeny > Extern styrning > 0-10V Fläktreglering = På Extern on/off 5-30V AC/DC Extern signal aktiverar aggregatet. Ställ in parameter: >> Installatörsmeny > Extern styrning > Extern On/Off = På Dörrkontakt (obligatorisk)(extern potentialfri kontakt) SIReDC indikerar dörrstatus. Potentialfri kontakt från dörrautomatik eller DUC går också att använda. Sluten = dörr öppen Öppen = dörr stängd Larm utgående (DUC) (potentialfri kontakt, max 3A, 230V) Utgående larmindikering. Alltid aktiv. Sluten = summalarm Öppen = ej larm

21 X4 C1 X5 C2 230V PE N L Wiring diagram - Competent Internal PC Board Base SIReUA1 SIReC1X SIReRTX (optional) COM 1 COM 2 ROOM ALARM OUT (BMS) (potential free contact, max 3A, 230V) EXTERNAL ON/OFF, 5-30V AC/DC EXTERNAL RPM 0-10V DC IN EXTERNAL ALARM IN (potential free contact) EXTERNAL SETBACK TEMP. ON/OFF (potential free contact) SUPPLY 230V ACTUATOR X3 ROOM SIReB1 Pot. Unit ID C2 X5 C1 X4 ROOM X3 N L PE PE N L 230V~ SIReDC

22 Wiring diagram - Competent External PC Board Base SIReUA1 SIReC1X COM 1 COM 2 ROOM SIReRTX (optional) ALARM OUT (BMS) (potential free contact, max 3A, 230V) EXTERNAL ON/OFF, 5-30V AC/DC EXTERNAL RPM 0-10V DC IN EXTERNAL ALARM IN (potential free contact) EXTERNAL SETBACK TEMP. ON/OFF (potential free contact) SIReB1X Pot. Unit ID C2 X5 C1 X4 ROOM X3 For wiring of external PC board base see separate manual for SIReB1X N L PE PE N L SIReDC

23 PE N L X4 C1 X5 C2 230V Wiring diagram - Competent- parallell connection SIReC1X COM 1 COM 2 BUS ROOM SUPPLY 230V ACTUATOR X3 ROOM SIReB1 SIReB1 Pot. Unit ID C2 X5 SIReB1 Pot. Unit ID C2 X5 SIReB1 Pot. Unit ID C2 X5 C1 X4 C1 X4 C1 X4 ROOM X3 ROOM X3 ROOM X3 ACTUATOR SUPPLY N L PE PE N L ACTUATOR SUPPLY N L PE PE N L ACTUATOR SUPPLY N L PE PE N L Pot. Unit ID Pot. Unit ID SIReRTX (optional) SIReDC SIReUA1 ALARM OUT (BMS) (potential free contact, max 3A, 230V) EXTERNAL ON/OFF, 5-30V AC/DC EXTERNAL RPM 0-10V DC IN EXTERNAL ALARM IN (potential free contact) EXTERNAL SETBACK TEMP. ON/OFF (potential free contact) 230V~ 230V~ 230V~
