1 1 Instruktioner för konfigurering av A-skärmen Instruktionerna avser A50(D), A57D & A70(D) För att öppna Menyn håller man Page/Menu-knappen intryckt i 3 sekunder. Språk Menu > systeminställningar > språk > svenska > ok (Eng. Menu > system setup > Language) Knappljud I bildinställnings menyn tar du bort knappljudet (pipet) som kan förefalla onödigt Menu > bildinställning > knappljud > från Enheter Menu > systeminställning > enheter > ändra likt rutan Sjökortsinställningar & detaljer Menu > kortinställningar > ändra likt nedan

2 2 A-Skärmen Meny-knappar Ett snabbt tryck på on/off-knappen ger funktioner som: Natt/dag-läge Ljusdimmer via upp och ner på markörplattan Via Cancel-knappen backar du i meny-nivåerna WPTS/Mob-knappen tar fram Waypoints-menyn, ett längre tryck ger mob-larm (Man Over Board) Active-knappen ändrar vliket fönster man agerar i Funktions-knappar Funktions-knapparna byter innebörd i förhållande till vilken meny och nivå man är i. Ett tryck på knappen Presentation öppnar exempelvis 5 nya funktioner (undernivåer) osv. Skulle det visa sig att all sjökortsdata av någon anledning är borta har man kommit åt knappen Infovisning Till/Från, Från ska vara ifyllt. Infovisning hittar du under funktions-knappen Presentation.

3 3 Nord upp eller för upp? För att få ut det bästa av två världar ska du kunna göra snabbval med din plotter. Du ska dels kunna se dig själv geografiskt rätt, det vill säga nord upp och båten i mitten och dels kunna dela upp skärmen i två fönster och två skalor med båten längs ned i bilden (se exempel). På detta vis har du en översiktsbild och en detaljerad bild, vilket i sin tur medför att du slipper in/ut-zoomnings momentet. Genom ett tryck på PAGE -knappen får du fram dina sid-förval och du väljer snabbt den sida du vill ha just då (se exempel på föregående sida). Nord upp och båten på väg söderut För upp och båten i två skalor placerad längs ned med kurs åt söder För inställnings-instruktioner >>

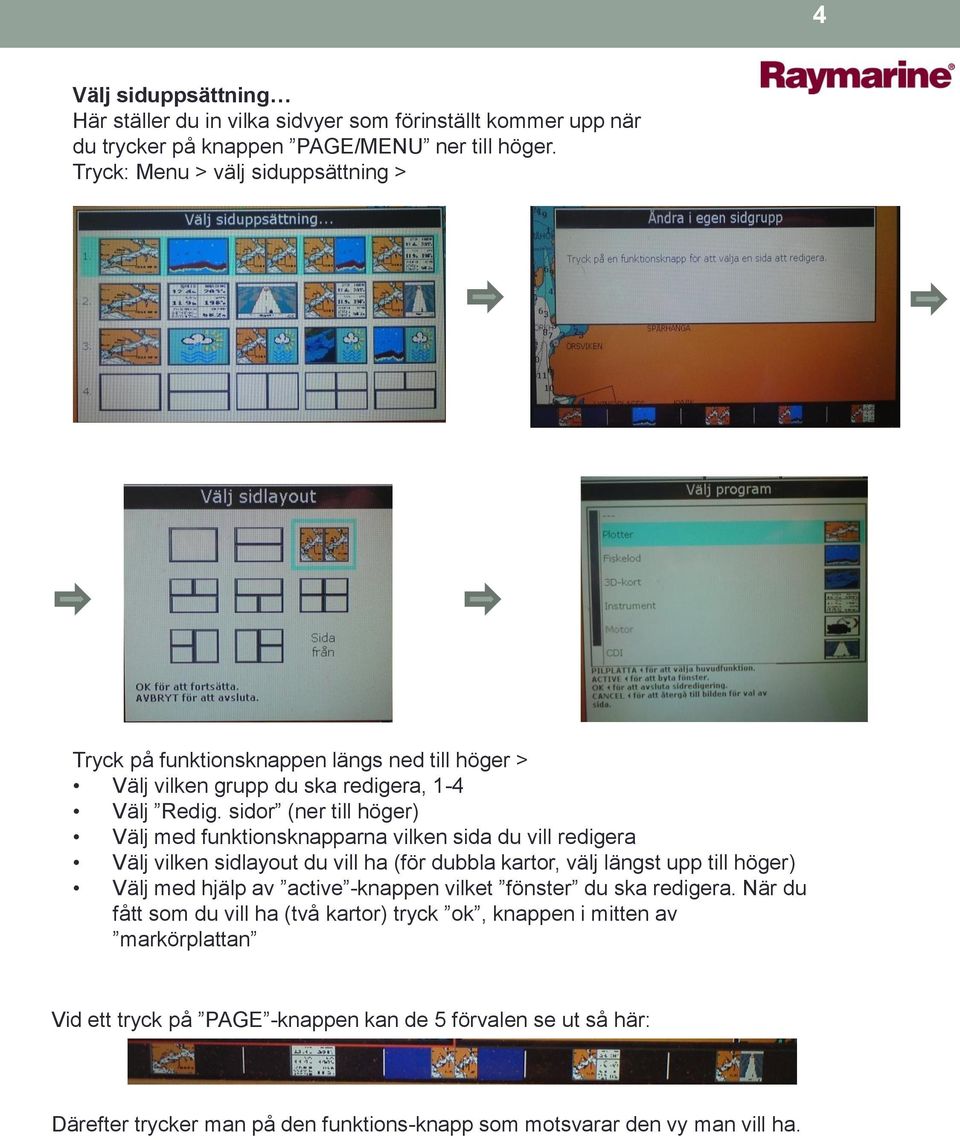

4 4 Välj siduppsättning Här ställer du in vilka sidvyer som förinställt kommer upp när du trycker på knappen PAGE/MENU ner till höger. Tryck: Menu > välj siduppsättning > Tryck på funktionsknappen längs ned till höger > Välj vilken grupp du ska redigera, 1-4 Välj Redig. sidor (ner till höger) Välj med funktionsknapparna vilken sida du vill redigera Välj vilken sidlayout du vill ha (för dubbla kartor, välj längst upp till höger) Välj med hjälp av active -knappen vilket fönster du ska redigera. När du fått som du vill ha (två kartor) tryck ok, knappen i mitten av markörplattan Vid ett tryck på PAGE -knappen kan de 5 förvalen se ut så här: Därefter trycker man på den funktions-knapp som motsvarar den vy man vill ha.

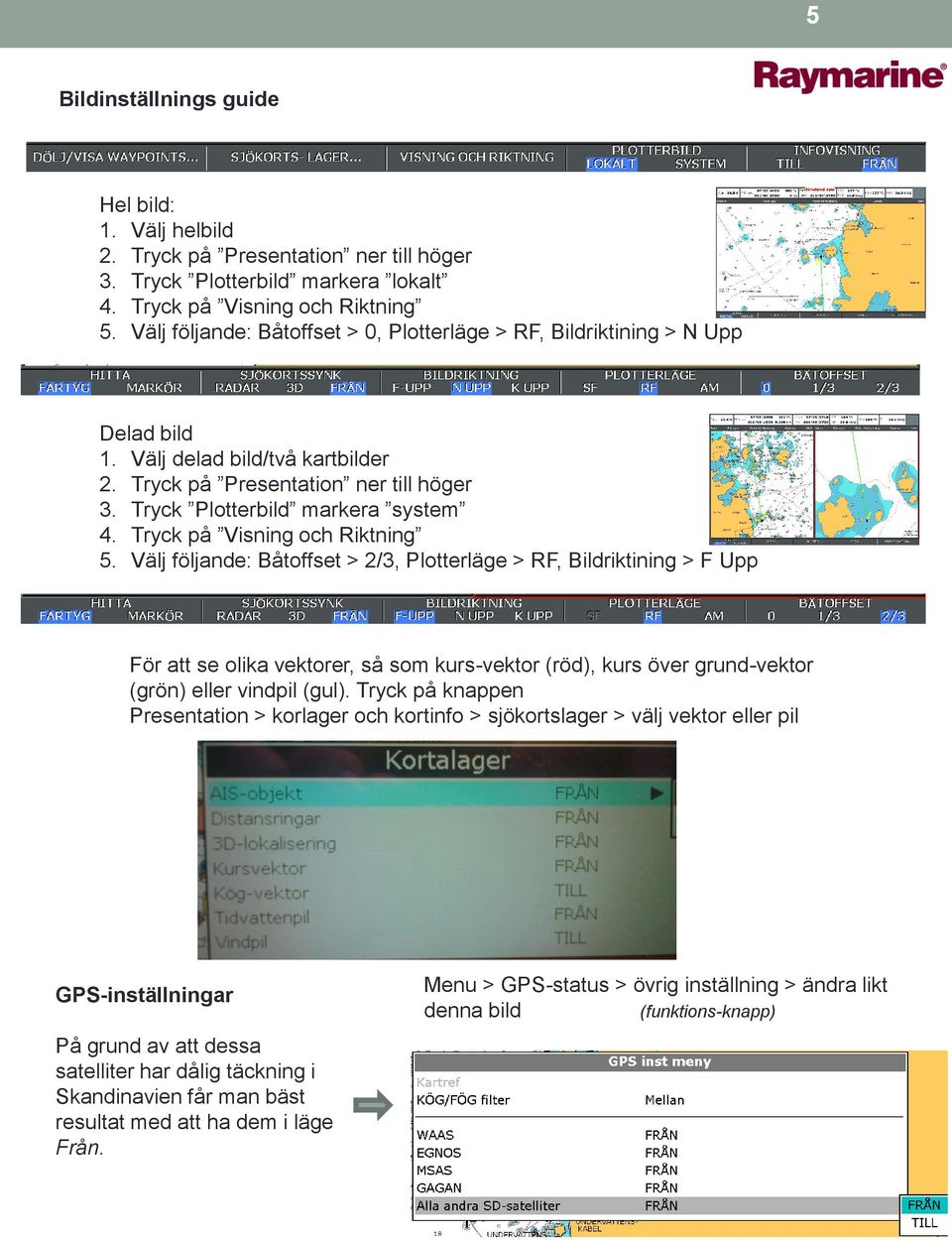

5 5 Bildinställnings guide Hel bild: 1. Välj helbild 2. Tryck på Presentation ner till höger 3. Tryck Plotterbild markera lokalt 4. Tryck på Visning och Riktning 5. Välj följande: Båtoffset > 0, Plotterläge > RF, Bildriktining > N Upp Delad bild 1. Välj delad bild/två kartbilder 2. Tryck på Presentation ner till höger 3. Tryck Plotterbild markera system 4. Tryck på Visning och Riktning 5. Välj följande: Båtoffset > 2/3, Plotterläge > RF, Bildriktining > F Upp För att se olika vektorer, så som kurs-vektor (röd), kurs över grund-vektor (grön) eller vindpil (gul). Tryck på knappen Presentation > korlager och kortinfo > sjökortslager > välj vektor eller pil GPS-inställningar På grund av att dessa satelliter har dålig täckning i Skandinavien får man bäst resultat med att ha dem i läge Från. Menu > GPS-status > övrig inställning > ändra likt denna bild (funktions-knapp)

6 6 Anpassa ditt info-fält Det fält med information som finns längst upp i bilden kan du konfigurera så som du vill ha det. I fältet kan du även ha en kompass. Genom att följa nedanstående guide ser du hur: 2 Håll inne menyknappen 3 sek. 1. Välj Infofält inställningar 2. Välj anpassa 3. Längst ned i skärmen får du nu tre val 4. Genom att välja Lägg till info får du fram Infogrupper och du kan göra dina val 5. Du kan ta bort information som du inte vill ha genom att trycka på knappen Ta bort info 6. Du kan ändra plats på informationen genom att trycka Flytta info och sen använda markörplattan. För att göra ett val, tryck markörplattan åt höger

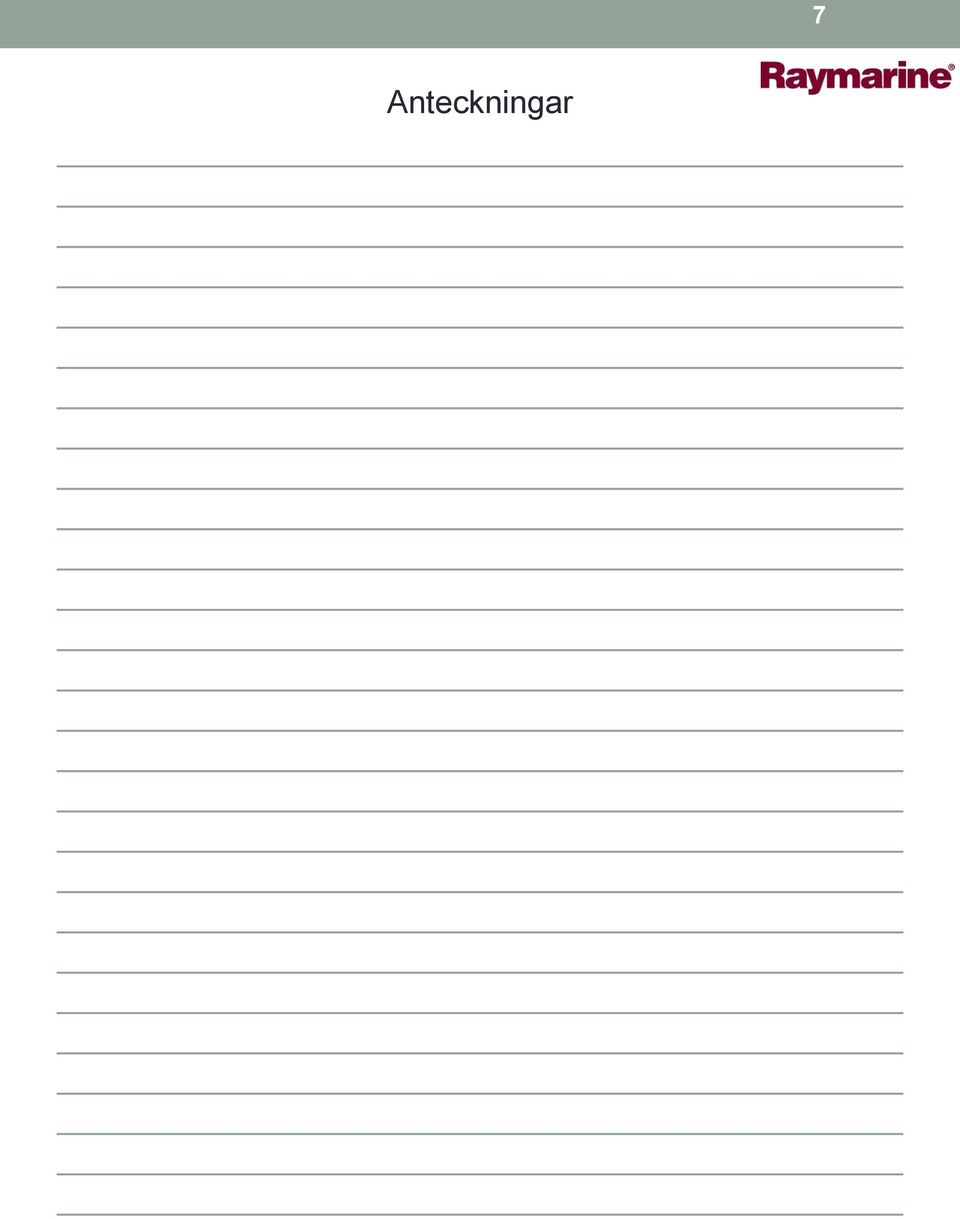

7 Anteckningar 7

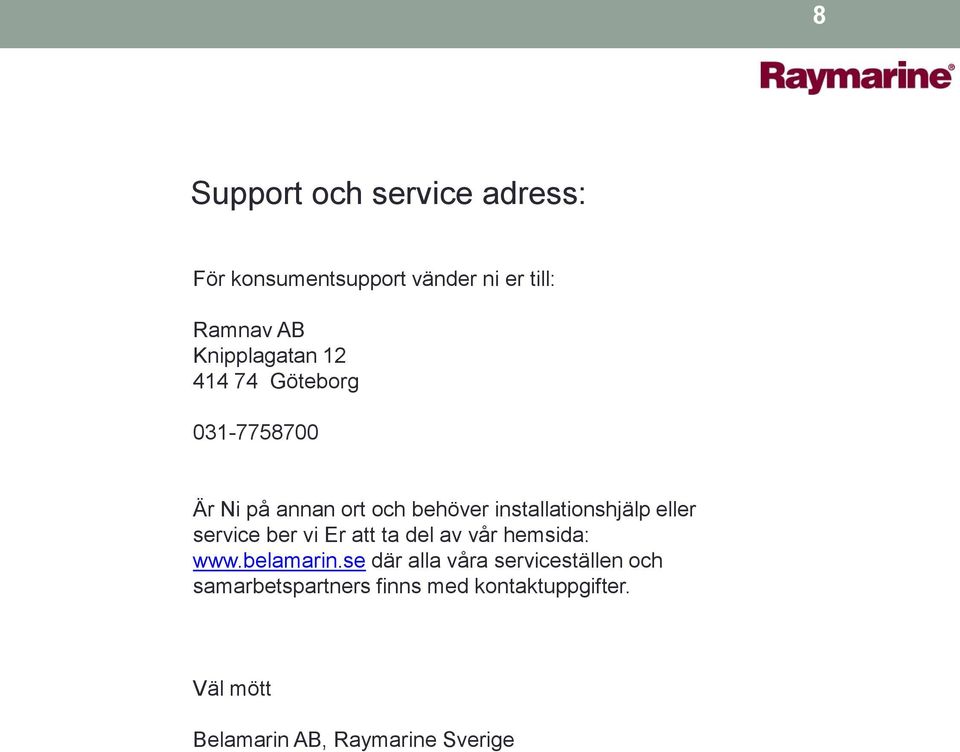

8 8 Support och service adress: För konsumentsupport vänder ni er till: Ramnav AB Knipplagatan Göteborg Är Ni på annan ort och behöver installationshjälp eller service ber vi Er att ta del av vår hemsida: där alla våra serviceställen och samarbetspartners finns med kontaktuppgifter. Väl mött Belamarin AB, Raymarine Sverige
