1 E06 nbyggd Elektronik F F3 F4 F Ö Ö PC-block Dokumentation, Seriecom Pulsgivare,, R, P, serie och parallell KK LAB Pulsgivare, Menyprogram Start för programmeringsgruppuppgift Kirchhoffs lagar odanalys Tvåpolsatsen RR AD F5 Ö3 KK LAB Tvåpol, AD, Komparator/Schmitt F6 F8 Ö6 F3 Ö4 Ö5 F0 F7 F9 F F Ö7 redovisning tentamen KK3 LAB3 Transienter PWM Visare jω PWM CCP KAP/D-sensor KK4 LAB4 Step-up, RC-oscillator LC-osc, DC-motor, CCP PWM LP-filter Trafo + Gästföreläsning Redovisning av programmeringsgruppuppgift Trafo, Ethernetkontakten

2 Transformatorn

3 Spänningsomsättning : dφ dt dφ dt

4 deal transformator Magnetiseringströmmen 0 0 är liten i förhållande till arbetströmmarna och. Transformatorn har hög induktans.

5 Strömomsättning P 0 0 ) P ( P, 0 :

6 Virvelströmsförluster Virvelströmsförluster strömmar i järnkärnan förhindras med lackerade ( isolering ) plåtar.

7 E -kärna E-kärnan är materialsnål!

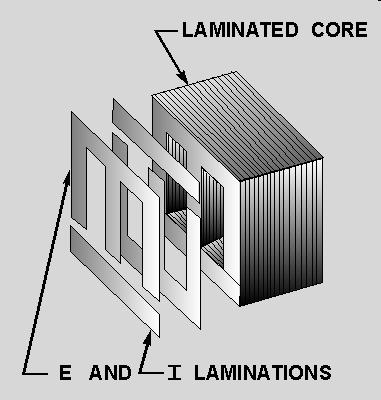

8 E -kärna

9 Toroid Toroidkärnan har lågt läckfält stör ej närliggande elektronik! Hur lindar man en sådan?

10 Automatlindning av toroidkärna

12 Transformatorn (5.4)

13 Transformatorn (5.4)

14 Transformatorn (5.4) 0 R 0 0 0, 0 8

15 Transformatorn (5.4) 8 0 0, R 4 8

16 Transformatorn (5.4) 0 R 0 0 0, , 4

17 Transformatorn (5.4) 0 R 0 0 0, , 4 R 4 0 Ω 0,4

19 R R R R R Överräkning av impedanser

20 R R R R R Överräkning av impedanser

21 Överräkning Vi har en transformator med spänningsomsättningen 40V/0V. Man har två kondensatorer på µf och 6 µf. Hur ska man koppla för att få 5 µf?

22 Överräkning Vi har en transformator med spänningsomsättningen 40V/0V. Man har två kondensatorer på µf och 6 µf. Hur ska man koppla för att få 5 µf? Z Z ωc ωc ω( C / 4)

23 Överräkning Vi har en transformator med spänningsomsättningen 40V/0V. Man har två kondensatorer på µf och 6 µf. Hur ska man koppla för att få 5 µf? Z Z ωc ωc ω( C / 4) 4µ F 6µ F

25 Serie och parallellkoppling av induktorer (Ex. 5.6) nder förutsättningen att inga av spolarna delar magnetiska kraftlinjer med varandra, utan är helt av varandra oberoende komponenter, kan man behandla serieoch parallellkopplade induktanser precis som om de vore resistorer. L ERS 3 H

26 Serie och parallellkoppling av induktorer? Vi har tidigare studerat serie och parallellkopplade spolar som om de vore helt oberoende komponenter som inte delat magnetiska kraftlinjer med varandra. Här behandlas nu spolar med sammanlänkat flöde??

27 nduktiv koppling nduktion u r i+ dϕ dt En del av flödet i spole är sammanlänkat med flöde från spole. dϕ u r i+ ϕ i L+ i M dt På samma sätt: dϕ u r i + ϕ i L + i M dt

28 nduktiv koppling ± M kallas för ömsinduktansen di di u r i+ L + M dt dt di di u r i + L + M dt dt jω-metoden: r + jωl + jωm r + jωl + jωm En ideal transformator har kopplingsfaktorn k (00%) Kopplingsfaktorn: k M L L Kopplingsfaktorn anger hur stor del av flödet en spole har gemensamt med en annan spole

29 Seriekopplade med ömsesidig induktans Härledning: L M L L L L M L j L j M jω L ± jω M L ω L ± ω L L L L Seriekoppling innebär samma ström + M M M L L L L jω( L ± M + L ± M) j ω ( L + L ± M )

30 Seriekopplade med ömsesidig induktans M-dot M-dot M-dot M-dot Seriekoppling innebär samma ström L TOT L + L M L TOT L + L M + M kan bidraga eller motverka till flödet, detta ger ± tecken. Därför brukar spolars lindningspolaritet anges med punkt konvention (dot convention) i schemor.

31 Dot convention En växande ström in i en punkt (dot) leder till inducerade spänningar riktade så att de skulle ge växande strömmar ut ur andra punkter

32 Dot convention En växande ström in i en punkt (dot) leder till inducerade spänningar riktade så att de skulle ge växande strömmar ut ur andra punkter

33 Parallellkopplade med ömsesidig induktans M L L M L L L TOT + M L L M L L L TOT + + TOT L TOT L Parallellkopplade spolar Antiparallellkopplade spolar

34 Ex. 5.7 Seriekoppling M 3 [H] M M 3 3 L 5 L 0 L 5 3

35 Ex. 5.7 Seriekoppling M 3 [H] M M 3 3 L 5 L 0 L 5 3 L TOT L + M M 3 + L + M M 3 + L 3 M 3 M [H]

37 Att mäta ömsinduktansen? L TOT + L TOT L TOT L + L M + + L TOT L + L M

38 Att mäta ömsinduktansen? L TOT + L TOT L TOT L + L M + + L TOT L + L M M L TOT + L 4 TOT

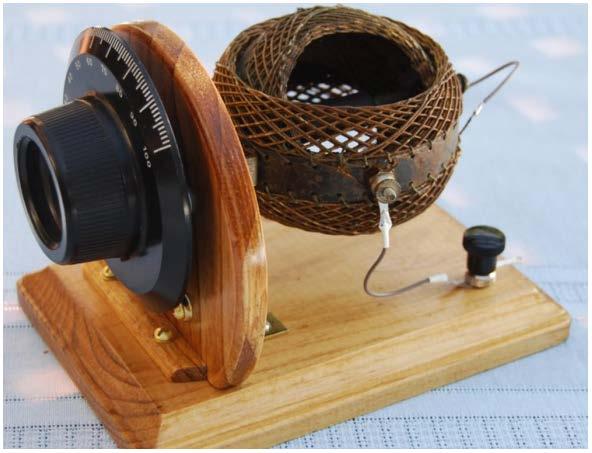

39 Variometer (till en antik radio) L TOT L + M f ( α) L ± M

41 Ett dåligt ställdon kan bli en bra givare 906

42 ndustrins stryktåliga positions-sensor

43 Differentialtransformatorn LVDT Linear Variable Differential Transformer Sekundärspolarna är seriekopplade men med motsatt spänningsriktning när kärnan är i mitten blir 0.

44 LVDT tförande

45 LVDT princip tspänningen är relativt hög det gör detta till en populär givare

46 LVDT Mätutrustning Likriktare med filter Processorn beräknar skillnaden mellan spänningarna. Detta är en sensor som direkt ger en hög utspänning, Volt istället för mv. En inbyggnadsprocessor kan AD-omvandla likriktade utspänningar. ( Eller så AD-omvandlar den växelspänningarna direkt ).

47 LVDT probe tsignalens fas ändras 80 precis när kärnan passerar mitt-punkten. En XOR-grind kan indikera denna förändring.

48 En LVDT probe kan hålla ordningen på att tjockleken är den rätta. Användningsområde? Det gäller att se till att bankomaten inte delar ut dubbla sedlar

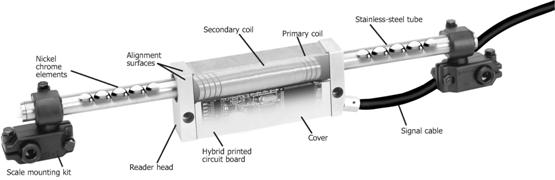

49 Periodisk differentialtransformator En liknande givare? LVDT-principen inom en kärna, och sedan räkna passerade kärnor. Renywell Spherical encoder
