1 <Skriv in datum> <Skriv in ditt namn> <Skriv in ort>

2 Introduktion till SKLTP och SKLTP- box SKLTP-box v1.1, en demo-paketering av SKLTP v2.2.1 Version: PA3 Datum:

3 Agenda Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 3

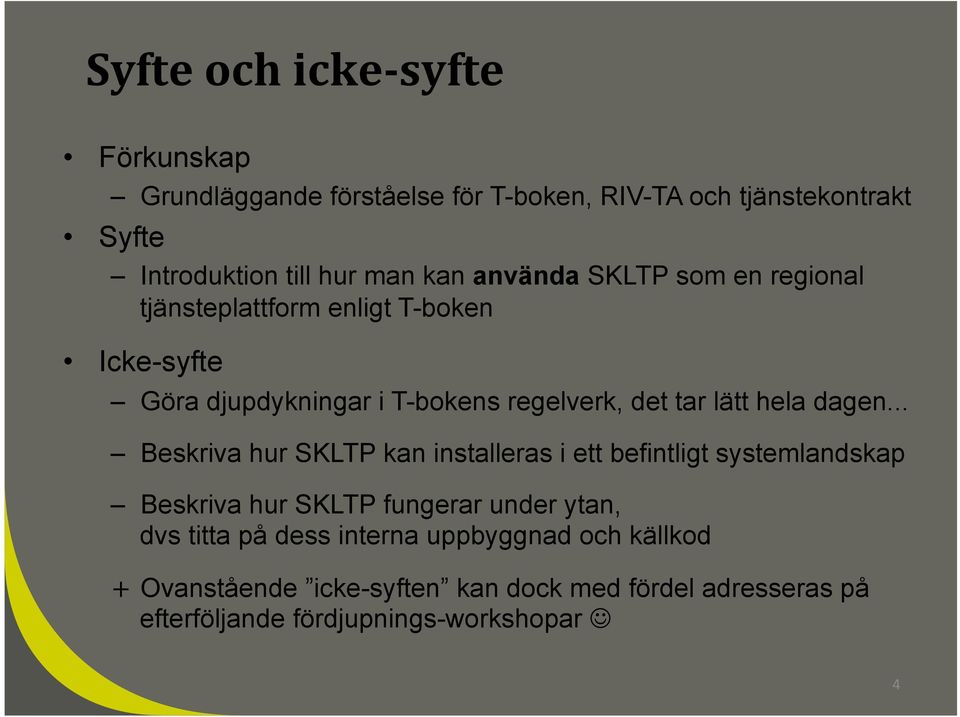

4 Syfte och icke- syfte Förkunskap Grundläggande förståelse för T-boken, RIV-TA och tjänstekontrakt Syfte Introduktion till hur man kan använda SKLTP som en regional tjänsteplattform enligt T-boken Icke-syfte Göra djupdykningar i T-bokens regelverk, det tar lätt hela dagen... Beskriva hur SKLTP kan installeras i ett befintligt systemlandskap Beskriva hur SKLTP fungerar under ytan, dvs titta på dess interna uppbyggnad och källkod + Ovanstående icke-syften kan dock med fördel adresseras på efterföljande fördjupnings-workshopar J 4

5 Var är vi? Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 5

6 Förberedelsearbete Förberedelser som deltagare skall vara klara med före workshopen. Vi har paketerat en virtuell maskin med all mjukvara för SKLTP. Nedan finns instrukaoner över vad som behövs göras för ae kunna använda denna. De#a behöver göras av varje deltagare innan workshopen. Du behöver ha följande programvaror installerade på din dator. VirtualBox Skltp- box - virtuell maskin med SKLTP Följande sidor beskriver hur du genomför samt verifierar installaaonen. Din dator bör vara en hyffsat modern utvecklar- PC med minst 4GB minne, den virtuella maskinen är inställd på ae ta 2GB minne. 6

7 Förberedelsearbete, forts Ladda hem och installera VirtualBox heps:// Ladda hem virtuell maskin (.ova fil) för SKLTP (filen är ca 2GB och det därför tar lång Ad ae ladda ner den) hep://skltp.se/downloads/skltp- box/v1.1 Konfigurera VirtualBox nätverksadapter (engångsjobb) samt importera den virtuella maskinen. Följ instrukaonerna i skltp-box-virtualbox-network-adapter-setup.pdf på hep://skltp.se/downloads/skltp- box/v1.1 7

8 Förberedelsearbete, forts Logga in med användaren skltp och lösenord skltp Den virtuella maskinen skall då se ut något i sal med: 8

9 Förberedelsearbete, forts Starta Firefox Klicka på Firefox ikonen i menyraden En startsida visas med ee antal bra- ae- ha länkar Starta SoapUI Klicka på SoapUI ikonen i menyraden En förinstallerat SoapUI projekt skall finnas Allgängligt i SoapUI 9

10 Förberedelsearbete, forts Den virtuella maskinen skall då se ut något i sal med: 10

11 Förberedelsearbete, forts Testa miljön med SoapUI Testa nu ae köra mot en Web Service genom ae göra följande: Expandera GetSubjectOfCareScheduleResponderBinding > GetSubjectOfCareScedule. Dubbelklicka på 'Patient Agda, VC: Kärna' och ee nye fönster öppnas. Det finns två ändpunkter i denna tjänst, en för HTTP som går direkt mot en demo- tjänsteproducenten och en för HTTPS som går via en virtuell tjänst i virtualiseringsplaformen. Exekvera ee anrop mot vardera ändpunkten genom ae välja ändpunkt och sedan klicka på den gröna pilen, se bild nästa sida. EE resultat kommer nu ae dyka upp i fönstret All höger. 11

12 Förberedelsearbete, forts Testa miljön med SoapUI Här hiear du den gröna pilen: 12

13 Förberedelsearbete, forts Testa miljön med SoapUI Det följer också med en enkel testsvit i det förinstallerade SoapUI projektet Dubbelklicka på TestSuite skltp-box så skall följande formulär visas: 13

14 Förberedelsearbete, forts Testa miljön med SoapUI Start testerna genom att klicka på den gröna pilen Efter tag skall testerna gått igenom och resultatet se ut enligt: Note #1: En av de fyra testfallen är avstängda, skall användas senare Note #2: Så snart innehåll i databasen för EI och/eller demo-tidbok ändrats så kommer sannolikt dessa tester fallera 14

15 Förberedelsearbete, forts Din lokala skltp-instans är nu installerad och verifierad! Du kan nu fortsätta med valfria delar av utbildningsmaterialet alternativt prova dig fram på egna vägar J 15

16 Var är vi? Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 16

17 Introduktion av referensarkitektur Övergripande presentationer av Lennart Eriksson och Lars Erik Röjerås, CeHis tjansteplattform_presentation.pdf Tekniska_arkitekturen_for_varden_RIVTA 2.1 Referensmaterial - ARK_ Referensarkitektur för vård och omsorg - T-boken ARK_ RIV Tekniska Anvisningar Tjänstekontrakt och tjänstedomäner 17

18 Grundläggande begrepp från T- boken Se kap. 5.3 Referensarkitektur Teknisk Vy i T-boken Tjänsteplattform» Virtualiseringsplattform» Aggregeringsplattform Stödtjänster» Tjänsteadresseringskatalog» Engagemangsindex» Meddelandetjänst Tjänsteväxel Anslutningsarkitektur Frågor: Varför har vi dessa begrepp (+ RIV TA och tjänstekontrakt)? Svar: För att lösa ett antal problem 18

19 Problemformuleringar Vård - Sverige är stort Stor mängd IT system som behöver utbyta information Användning av olika protokoll och meddelandeformat gör det svårt att utbyta information Ständigt pågående förändringar Hårda kopplingar och punkt till punkt integrationer motverkar förändringsbehoven Detta leder till ett antal frågeställningar: Problem #1: Hur hantera olika protokoll? Problem #2: Hur hantera olika meddelandeformat? Problem #3: Verksamheters IT-stöd ändras över tiden. Vilket IT-system ger en viss verksamhet IT-stöd just nu? Problem #4: Informationsägande verksamhet skall godkänna access till informationen, hur kan den göra det? Problem #5: Centralistiska lösningar medför risker med t ex centrala störningar och trög central administration. Hur motverka det? Problem #6: Var finns information om en viss invånare? Problem #7: Vilka tidbokningar (osv ) har en viss invånare? 19

20 Problem #1: Hur hantera olika protokoll? Svar: RIV Tekniska Anvisningar 2.x (RIV- TA) Nationellt standardiserat protokoll för vården Baserad på etablerad standard WS-I Basic Profile v1.1 Säkerhetsmodell baserad på SSL med mutual authentication Etablerar Trust mellan kommunicerande system Tjänstekonsuments och tjänsteproducents certifikat innehåller identitet för de kommunicerande systemen» Baserad på CITHS certifikat med HSA-ID HSA- ID Konsument- Id Klient certifikat Request HSA- ID Logical- Adress HSA- ID Producent- Id Server certifikat Tjänstekonsument Tjänsteproducent 20

21 Problem #2: Hur hantera olika meddelandeformat? Svar: Tjänstekontrakt Gemensamma meddelandeformat Tjänstekonsument Request SOAP body Tjänstekontrakt: - GetSubjectOf-! CareSchedule! Tjänsteproducent <soapenv:envelope... <soapenv:header> <urn:actor> <urn:actorid>?</urn:actorid> <urn:actortype>?</urn:actortype> </urn:actor> <urn1:logicaladdress>hsa-vkk123</urn1:logicaladdress> </soapenv:header> <soapenv:body> <urn2:getsubjectofcareschedule xmlns:urn2="urn:riv:crm:scheduling:getsubjectofcarescheduleresponder:1"> <urn2:healthcare_facility>hsa-vkk123</urn2:healthcare_facility> <urn2:subject_of_care> </urn2:subject_of_care> </urn2:getsubjectofcareschedule> </soapenv:body> </soapenv:envelope> 21

22 Problem #3: Vilket IT- system ger en viss verksamhet IT- stöd just nu? Svar: Vägval baserat på verksamhetsbaserad adressering Verksamhetsbaserad adressering mha headern LogicalAddress Exempel: HSA-VKK123 identifierarar i skltp-box vårdcentralen i Kärna Tjänstekonsument Request SOAP header LogicalAddress: - HSA-VKK123 (HSA- ID) <soapenv:envelope... <soapenv:header> <urn:actor> <urn:actorid>?</urn:actorid> <urn:actortype>?</urn:actortype> </urn:actor> <urn1:logicaladdress xmlns:urn1="urn:riv:itintegration:registry:1"> HSA-VKK123 </urn1:logicaladdress> </soapenv:header> <soapenv:body> <urn2:getsubjectofcareschedule> <urn2:healthcare_facility>hsa-vkk123</urn2:healthcare_facility> <urn2:subject_of_care> </urn2:subject_of_care> </urn2:getsubjectofcareschedule> </soapenv:body> </soapenv:envelope> Tjänsteproducent 22

23 Problem #3: Fortsättning Vägval görs baserat på den verksamhetsbaserade logiska adressen Vägval görs i en central accesspunkt, i en tjänsteplattform Varje tjänstekontrakt exponeras i tjänsteplattformen som en virtuell tjänst Vägvalsinformation hålls i en tjänsteadresseringskatalog 23

24 Problem #4: Informationsägande verksamhet skall godkänna access till informationen, hur kan den göra det? Svar: Behörighet baserad på verksamhetsbaserad adressering Behörighet görs också baserat på den verksamhetsbaserade logiska adressen Behörighet görs också i tjänsteplattformen Behörighetsinformation hålls också i tjänsteadresseringskatalogen 24

25 Problem #1 - #4: Sammanfattning RIV-TA + tjänstekontrakt + tjänsteplattform möjliggör tillsammans en lös koppling mellan tjänstekonsumenter och tjänsteproducenter Tjänste- plaform 25

26 Problem #5: Hur motverka risker med t ex centrala störningar och trög central administration? Svar: Samverkan i federation T-boken beskriver att landsting och regioner Service' kan (dvs valfritt) använda en tjänsteplattform lokalt pla+orm' Service' pla+orm' Service plahor m Tjänste- plaform Regional tjänste- plaform 26

27 Problem #6: Var Uinns information om en viss invånare? Svar: Slå upp i Engagemangsindex Källa: SKLTP EI SAD - Systemsamverkan 27

28 Problem #7: Vilka tidbokningar (osv ) har en viss invånare? Svar: Fråga aggregerande tjänster Källa: SKLTP AgP SAD - Systemsamverkan 28

29 Belysande exempel Följande exempel kommer användas återkommande i utbildningsmaterialet Tjänstekonsuments IdenAtet: client InformaAonsägande verksamhets idenatet: HSA-VKK123 Tjänsteproducents IdenAtet: Schedulr HSA- ID: client! Klient certifikat Request SOAP header LogicalAddress: - HSA-VKK123 (HSA- ID) NTjP certifikat HSA- ID: Schedulr! Server certifikat Tjänstekonsument SOAP body Tjänstekontrakt: - GetSubjectOf-! CareSchedule! Nationell Tjänsteplattform Tjänsteproducent Tjänstekontrakt: GetSubjectOfCareSchedule 29

30 Var är vi? Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 30

31 Introduktion av SKLTP Öppen källkods projekt enligt direktiv från CeHis Referensimplementation av T-boken Används i Ineras Nationella Tjänsteplattform och av ett antal landsting och regioner. Dokumentation och källkod Google Code Ny Wiki under framtagning Gå igenom komponenterna i SKLTP I nuvarande version v2.2 Kommande komponenter (höst 2013) Gå igenom datamodell i TAK (Tjänste Adresserings Katalogen) 31

32 SKLTP - Komponenter 32

33 SKLTP VP och TAK 33

34 SKLTP EI och Aggregerande Tjänster 34

35 SKLTP - Anpassningstjänster 35

36 SKLTP Kommande komponenter (höst 2013) NoAfierings- tjänst Meddelande- hantering 36

37 Belysande exempel Från genomgång av referensarkitekturen Tjänstekonsuments idenatet InformaAonsägande verksamhets idenatet Tjänsteproducents idenatet HSA- ID: client Klient certifikat Request SOAP header LogicalAddress: - HSA- VKK123 (HSA- ID) NTjP certifikat HSA- ID: Schedulr Server certifikat Tjänstekonsument SOAP body Tjänstekontrakt: - GetSubjectOfCareSchedule Nationell Tjänsteplattform Tjänsteproducent InformaAonsägande verksamhets idenatet 37

38 SKLTP TAK - Datamodell 38

39 SKLTP TAK - Datamodell RIV- TA protokoll versioner 39

40 SKLTP TAK - Datamodell Tjänster 40

41 SKLTP TAK - Datamodell InformaSons- ägande verksamhet 41

42 SKLTP TAK - Datamodell Kommunicerande system, konsument och/eller producent 42

43 SKLTP TAK - Datamodell RouSng- informason 43

44 SKLTP TAK - Datamodell Behörighets- informason 44

45 Belysande exempel Från genomgång av referensarkitekturen Tjänstekonsuments idenatet InformaAonsägande verksamhets idenatet Tjänsteproducents idenatet HSA- ID: client Klient certifikat Request SOAP header LogicalAddress: - HSA- VKK123 (HSA- ID) NTjP certifikat HSA- ID: Schedulr Server certifikat Tjänstekonsument SOAP body Tjänstekontrakt: - GetSubjectOfCareSchedule Nationell Tjänsteplattform Tjänsteproducent InformaAonsägande verksamhets idenatet 45

46 Var är vi? Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 46

47 Genomgång av demo miljön Arkitekturell översiktsbild Tekniska integrations och deploy bilder Installerad mjukvara Några bra att ha kommandon 47

48 Lägg till EI och Agg Tj för Tidbokning Arkitekturell översiktsbild 48

49 Lägg till EI och Agg Tj för Tidbokning Tekniska integrations och deploy bilder 49

50 Lägg till EI och Agg Tj för Tidbokning Tekniska integrations och deploy bilder 50

51 Installerad mjukvara En virtuell box som innehåller allt du behöver för att köra SKLTP 51

52 Lägg till EI och Agg Tj för Tidbokning Installerad mjukvara (2) VP (Virtualiseringsplattform) TAK - Tjänsteadresseringskatalog) GetSubjectOfCareSchedule (virtualisering för tidbokning) Schedulr (En demo applikation för Tidbokning med tjänst och webapp) 52

53 Installerad mjukvara (3) CentOS v6.3 (32-bitars) Java v7.0 (32-bitars) Apache v Tomcat v Mule ESB CE v3.3.1 ActiveMQ v5.6.0 MySQL v

54 Java Oracle Java SE Development Kit 7u21 32-bit JAVA_HOME=/usr/java/jdk

55 Apache HTTPD /etc/httpd RUN_AS = apache Port: 80 Logfiler /etc/httpd/logs/[access.log error.log] Config /etc/httpd/conf/httpd.conf Start, stop och restart $ sudo /etc/init.d/httpd [ start stop restart] 55

56 Tomcat $CATALINA_HOME=/opt/tomcat RUN_AS = root HTTP port: 8080 Admin användare: skltp/skltp Logfil $CATALINA_HOME/logs/catalina.out $ less /opt/tomcat /logs/catalina.out Start, stop och restart $ sudo /etc/init.d/tomcat7 [start stop restart] Installerade applikationer TAK Schedulr 56

57 Mule ESB CE $MULE_HOME=/opt/mule RUN_AS = mule Portar enligt property fil (se nedan) Konfigurationsfiler $MULE_HOME/conf Logfil $MULE_HOME/logs/mule.log $ less /opt/mule-3.3.1/logs/mule.log Start, stop och restart $ sudo /etc/init.d/mule [start stop restart] Applikationer $MULE_HOME/apps 57

58 TAK Tjänste Adresserings Katalog Tjänst och webgränssnitt för administration av Tjänstekontrakt Producenter Konsumenter Logiska Adresser Logiska Adressater Anropsbehörigheter 58

59 Lägg till dito om EI och Agg Tj för Tidbokning Virtualiseringsplattform vp-services /opt/mule-3.3.1/apps/vp-services Virtualiseringar finns i katalogen /opt/mule-3.3.1/apps/vp-services-2.1.0/lib Konfigurationsfiler $MULE_HOME/conf vp-config.properties, vp-security.properties, hsacache.xml, hsacachecomplementary.xml Installerad virtualisering : GetSubjectOfCareSchedule (virtualisering för tidbokning) Fler virtualiseringar finns i katalogen /home/skltp/virtuell-services 59

60 Active MQ /opt/activemq-5.6.0/ RUN_AS = activemq Konfigurationsfil /opt/activemq-5.6.0/conf/activemq.xml Portar : openwire 61616, web console 8161 Start, stop och restart /etc/init.d/activemq [start stop restart] 60

61 My SQL Rotanvändare: root/secret RUN_AS = mysql Port : 3306 Konfigurationsfil /etc/my.cnf Loggfil /var/log/mysqld.log Administration Web konsol - Terminal - $ mysql u root -p 61

62 Genomgång av demo miljön Några bra att ha kommandon Logga in på demo miljön (pwd=usr): ssh Öppna terminal Menyval: Applications -> System Tools -> Terminal Starta soap-ui soapui-4.5.2/bin/soapui.sh & Visa skrivningar till Mule s logfil: tail -F /opt/mule-3.3.1/logs/mule.log & Starta om VP-appen i Mule (fungerar inte alltid, starta då om Mule istället enligt nedan) sudo touch /opt/mule-3.3.1/apps/vp-services-2.1.0/vp-config.xml Starta om Mule sudo /etc/init.d/mule restart Command line management tool: CRaSH for Mule ssh -p l root (pwd: mule) 62

63 Var är vi? Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 63

64 Övning 1 Testa förkonuigurerat tjänstekontrakt 1. Prova Tidboknings demo-app, Schedulr 2. Prova GetSubjectOfCareSchedule tjänsten Direkt mot demo producent Genom VP 3. Ändra routing och behörighetsregler i TAK 4. Integration med HSA s organisationsträd 64

65 Övning 1 Testa förkonuigurerat tjänstekontrakt 1. Prova Tidboknings demo-app, Schedulr Menyval Tidbokning demo app: Schedulr GUI 65

66 Övning 1 Testa förkonfigurerat tjänstekontrakt 1. Prova Tidboknings demo-app, Schedulr, forts Visa/ändra/ta bort befintliga tidbokningar: Time slots 66

67 Testa förkonuigurerat tjänstekontrakt 1. Prova Tidboknings demo-app, Schedulr, forts Skapa ny tidbokning: Time slots Övning 1 67

68 Övning 1 Testa förkonuigurerat tjänstekontrakt 2. Prova GetSubjectOfCareSchedule tjänsten mha soapui Expandera GetSubjectOfCareScheduleResponderBinding > GetSubjectOfCareScedule. Dubbelklicka på 'Patient Agda, VC: Kärna' och ett nytt fönster öppnas. Det finns två ändpunkter i denna tjänst:» En för HTTP som går direkt mot demotjänsteproducenten» En med HTTPS som går mot tjänsten i virtualiseringsplattformen. 68

69 Testa förkonuigurerat tjänstekontrakt 2. Prova GetSubjectOfCareSchedule tjänsten mha soapui, forts Övning 1 69

70 Testa förkonuigurerat tjänstekontrakt 3. Ändra routing och behörighetsregler i TAK Ändra Routing-information» Menyval: TAK GUI (skltp/skltp) à Administrera logiska adresser à Välj Id=1 (Logisk adressat: HSA-VKK123) à Redigera à Ändra Fr.o.m tidpunkt till à Uppdatera» Menyval: VP: reset TAK cache» Prova anrop i soapui mot logisk adress HSA-VKK123 Övning 1» Återställ routingen, reset cache och prova igen, skall fungera igen! 70

71 Testa förkonuigurerat tjänstekontrakt 3. Ändra routing och behörighetsregler i TAK, forts Ändra Behörighetsregler» Menyval: TAK GUI (skltp/skltp) à Administrera anropsbehörigheter à Välj Id=1 (Tjänstekonsument: tp, Logisk adressat: HSA- VKK123) à Redigera à Ändra Fr.o.m tidpunkt till à Uppdatera» Menyval: VP: reset TAK cache» Prova anrop i soapui mot logisk adress HSA-VKK123 Övning 1» Återställ behörighet, reset cache och prova igen, skall fungera igen! 71

72 Övning 1 Testa förkonuigurerat tjänstekontrakt 4. Integration med HSA s organisationsträd Problemställning: Routing och behörighet sker på logisk-adressat, ger skalbarhetsproblem då antalet uppkopplade logiska adresser, konsumenter och producenter växer.» Routing: Varje producent skall kopplas ihop med de logisk-adressater den hanterar per kontrakt» Behörighet: Varje konsument skall kopplas ihop med de logisk-adressater den ges rätt att anropa, också per kontrakt 72

73 Övning 1 Testa förkonuigurerat tjänstekontrakt 4. Integration med HSA s organisationsträd, forts Lösning: Utnyttja HSA s organisationsträd och ge möjlighet att sätta routing och behörighet högre upp i trädet än på lövnivå s (dvs de logiska adressaterna, tex Vårdcentraler eller Vårdenheter). SKA VI INTE ÖVA DET HÄR OCH NU ISTÄLLET??? I övning #2 konfigurerar vi routing och behörighet högre upp i trädet:» Regional tjänsteproducent» Nationell tjänstekonsument» Se bild på nästa sida från övning #2 73

74 Från övning#2, konuigurera nytt tjänstekontrakt för samtycke Behörighet All NaAonell tjänstekonsument SE Övning 1 RouSng All Regional tjänsteproducent VGR SLL ÖLL Anrop All Logical- address= HSA- VKM345 HSA- VKK123 Vårdcentralen kusten, Kärna HSA- VKM345 Vårdcentralen kusten, Marstrand HSA- VKY567 Vårdcentralen kusten, YEerby 74

75 Var är vi? Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 75

76 Övning 2 KonUigurera nytt tjänstekontrakt 1. Leta upp tjänstens namn och domän på rivta.se, sök efter Samtycke. Svar bör bli: Tjänstedomän: ehr:patientconsent Tjänst: CheckConsent 2. Lägg på virtuell tjänst 3. Lägg på test stubbe för tjänsteproducent Routa alla anrop inom VGR till test stubben, dvs behandla producent som regional 4. Ge behörighet till tjänstekonsument Ge access på Sverige-nivå, dvs behandla konsument som nationell 76

77 Övning 2 KonUigurera nytt tjänstekontrakt Behörighet All NaAonell tjänstekonsument SE RouSng All Regional tjänsteproducent VGR SLL ÖLL Anrop All Logical- address= HSA- VKM345 HSA- VKK123 Vårdcentralen kusten, Kärna HSA- VKM345 Vårdcentralen kusten, Marstrand HSA- VKY567 Vårdcentralen kusten, YEerby 77

78 Exempel HSA- träd Övning 2 sudo vi /opt/mule-3.3.1/conf/hsacache.xml <?xml version="1.0" encoding="utf-8"?> <HsaUnitsResponse xmlns="urn:riv:hsa:hsawsresponder:3"> <startdate> t15:38: :00</startdate> <enddate> t15:38: :00</enddate> <hsaunits> <hsaunit> <hsaidentity>hsa-vky567</hsaidentity> <DN>ou=Vårdcentralen kusten, Ytterby,o=Västra Götalandsregionen,l=VGR,c=SE</DN> <name>vårdcentralen kusten, Ytterby</name> </hsaunit> <hsaunit> <hsaidentity>hsa-vkm345</hsaidentity> <DN>ou=Vårdcentralen kusten, Marstrand,o=Västra Götalandsregionen,l=VGR,c=SE</DN> <name>vårdcentralen kusten, Marstrand</name> </hsaunit> <hsaunit> <hsaidentity>hsa-vkk123</hsaidentity> <DN>ou=Vårdcentralen kusten, Kärna,o=Västra Götalandsregionen,l=VGR,c=SE</DN> <name>vårdcentralen kusten, Kärna</name> </hsaunit> <hsaunit> <hsaidentity>hsa-vgr</hsaidentity> <DN>o=Västra Götalandsregionen,l=VGR,c=SE</DN> <name>västra Götalandsregionen</name> </hsaunit> </hsaunits> </HsaUnitsResponse> 78

79 Övning 2 KonUigurera nytt tjänstekontrakt 2. Lägg på virtuell tjänst Kopiera jar-fil till VP-appen i Mule cd sudo cp virtual-services/ehr-patientconsent- CheckConsent-virtualisering-1.0.jar /opt/ mule-3.3.1/apps/vp-services-2.2.0/lib/ Starta om VP-appen i Mule (se bra att ha kommandon ) Notera i loggen att ny jar-fil laddas :41:10,285 INFO... - Loading XML bean definitions from URL [.../ehr-patientconsent- CheckConsent-virtualisering-1.0.jar...] 79

80 Övning 2 KonUigurera nytt tjänstekontrakt 2. Lägg på virtuell tjänst, forts Registrera tjänstekontrakt i TAK» Namnrymd: urn:riv:ehr:patientconsent: accesscontrol:checkconsent: 1:rivtabp21 Reset av TAK-cache i VP» Finns färdigt menyval 80

81 Övning 2 KonUigurera nytt tjänstekontrakt 2. Lägg på virtuell tjänst Importera WSDL in i soapui rivtabp21?wsdl Gör ett provskott (skall ge VP004 No Logical Adress found) 81

82 Övning 2 KonUigurera nytt tjänstekontrakt 3. Lägg på test stubbe för tjänsteproducent Kopiera jar-filer till VP-appen i Mule sudo cp virtual-services/ehr-patientconsentcheckconsent-testproducer snapshot.jar /opt/mule-3.3.1/apps/vp-services-2.2.0/lib/ sudo cp virtual-services/ehr-patientconsentschemas-1.jar /opt/mule-3.3.1/apps/vpservices-2.2.0/lib/ 82

83 Övning 2 KonUigurera nytt tjänstekontrakt 3. Lägg på test stubbe för tjänsteproducent, forts Lägg på property för inbound-endpoint på test stubbe sudo gedit /opt/mule-3.3.1/conf/vpconfig.properties EHR_PATIENTCONSENT_ASSERCONTROL_CHECKCONSENT_TES TSTUB_INBOUND_URL= teststubservice/checkconsent/1/rivtabp21 Starta om VP-appen i Mule Notera i loggen att ny jar-fil laddas :41:10,285 INFO... - Loading XML bean definitions from URL [.../ehr-patientconsentcheckconsent-testproducer snapshot.jar...] 83

84 Övning 2 KonUigurera nytt tjänstekontrakt 3. Lägg på test stubbe för tjänsteproducent, forts Testa anrop direkt mot test stubbe i soap UI med URL:» Klicka på URL en och välj Add new endpoint» Ange: CheckConsent/1/rivtabp21 84

85 Övning 2 KonUigurera nytt tjänstekontrakt 3. Lägg på test stubbe för tjänsteproducent, forts Registrera test stubbe i TAK som producent för all samtycke i VGR 1. Registrera teststubbe som tjänstekomponent 2. Registrera logisk adressat för VGR (identitet på verksamhet) 3. Registrera logisk adress (verksamhetsbaserad routing till test stubben) 85

86 Övning 2 KonUigurera nytt tjänstekontrakt 3. Lägg på test stubbe för tjänsteproducent, forts Registrera test stubbe i TAK som producent för all samtycke inom VGR 1. Registrera teststubbe som tjänstekomponent HSA-id: Samtycke-test-stubbe Adress: teststubservice/checkconsent/ 1/rivtabp21 86

87 Övning 2 KonUigurera nytt tjänstekontrakt 3. Lägg på test stubbe för tjänsteproducent, forts Registrera test stubbe i TAK som producent för all samtycke i VGR 2. Registrera logisk adressat för VGR (identitet på verksamhet) 87

88 Övning 2 KonUigurera nytt tjänstekontrakt 3. Lägg på test stubbe för tjänsteproducent, forts Registrera test stubbe i TAK som producent för all samtycke i VGR 3. Registrera logisk adress (verksamhetsbaserad routing till test stubben) Välj värden enligt bilden! 88

89 Övning 2 KonUigurera nytt tjänstekontrakt 3. Lägg på test stubbe för tjänsteproducent, forts Reset av TAK-cache i VP (finns färdigt menyval) Gör ett nytt provskott mot den virtuella tjänsten (skall ge VP007 Authorization missing)» Ange HSA-VKM345 (vårdcentralen i Marstrand) som LogicalAddress! 89

90 Övning 2 KonUigurera nytt tjänstekontrakt 4. Ge behörighet till tjänstekonsument på Sverige-nivå Registrera en Sverige-adressat 90

91 Övning 2 KonUigurera nytt tjänstekontrakt 4. Ge behörighet till tjänstekonsument på Sverige-nivå, forts Registrera behörighet för test cert (hsa-id: tp) på Sverige-nivå för CheckConsent Använd värden enligt bilden!

92 Övning 2 KonUigurera nytt tjänstekontrakt 4. Ge behörighet till tjänstekonsument på Sverige-nivå, forts Reset av TAK-cache i VP (finns färdigt menyval) Nu skall anrop genom virtuell tjänst fungera! Ange HSA-VKM345 (vårdcentralen i Marstrand) som LogicalAddress! 92

93 Var är vi? Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 93

94 Övning 3 TO DO Update demotidbok FindContent soap ui ProcessNotifications EI event viewer 94

95 Var är vi? Förberedelsearbete Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 95

96 Övning 4 TO DO Lägg på bokning för Marsstrand Visa indexpost i EI SOAP UI Visa att den inte syns i sökning mot kärra eller den andra Prova Ag Tj mot samma TK med Inera som logiskadress 96

97 Summering, vad har vi gjort idag? Introduktion Referensarkitektur: T-boken, RIV-TA och tjänstekontrakt Referensimplementationen av T-boken: SKLTP Genomgång av demo miljön: SKLTP-box Vad har vi i lådan? Övningar Övning 1: Testa förkonfigurerat tjänstekontrakt i VP/TAK Övning 2: Konfigurera nytt tjänstekontrakt i VP/TAK Övning 3: Testa gränssnitten i EI Övning 4: Testa en aggregerande tjänst 97

98 Frågor och nästa steg? Frågor från dagen? Vad är nästa steg? Exempel: Göra djupdykningar i T-bokens regelverk... Planera hur SKLTP kan installeras i ett ert systemlandskap Beskriva hur SKLTP fungerar under ytan, dvs titta på dess interna uppbyggnad och källkod 98
