PGP & S/MIME En översikt

Transkript

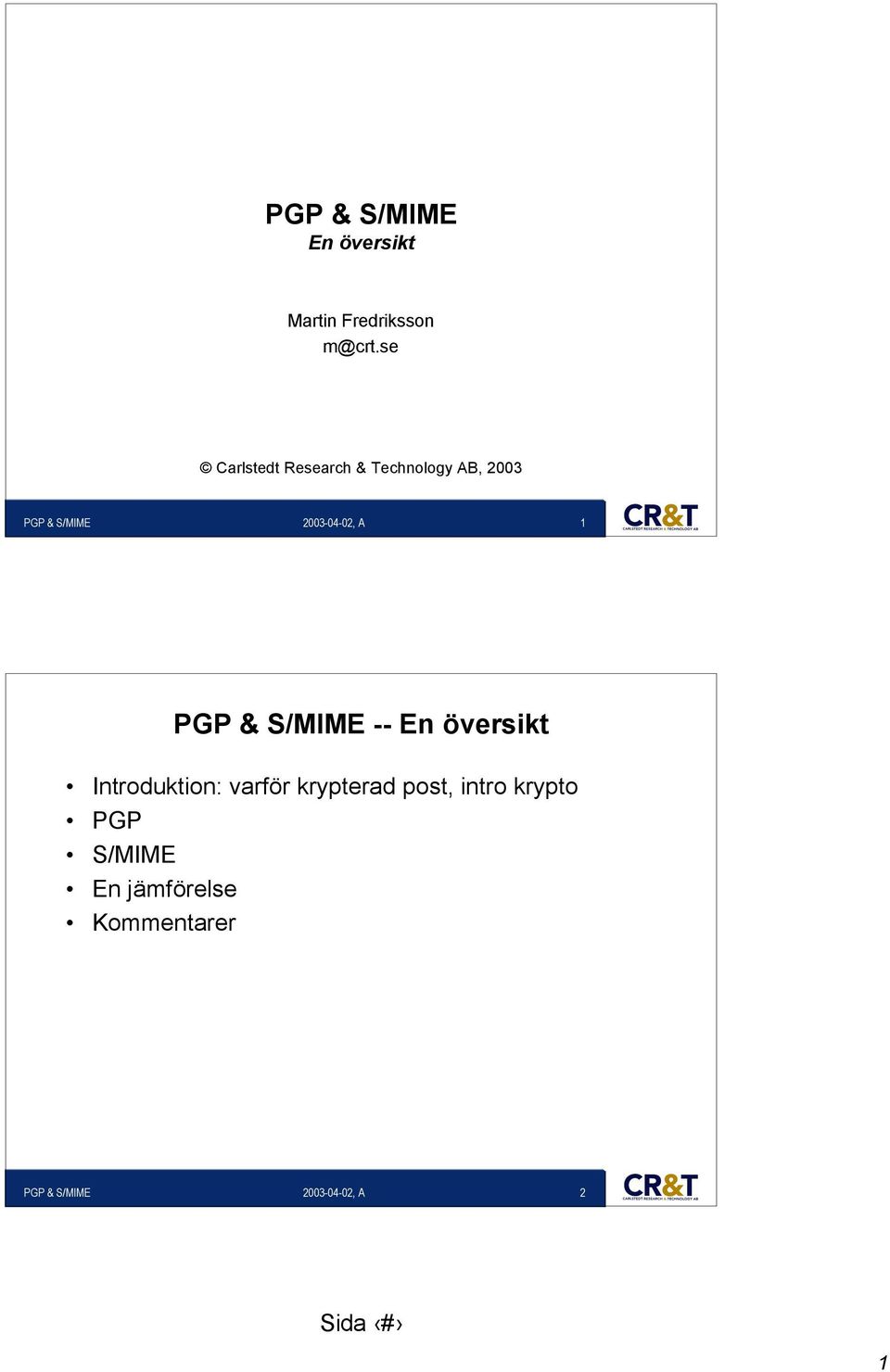

1 PGP & S/MIME En översikt Martin Fredriksson Carlstedt Research & Technology AB, PGP & S/MIME -- En översikt Introduktion: varför krypterad post, intro krypto PGP S/MIME En jämförelse Kommentarer 2 1

2 Behov av säker e-post Vykort!? E-post används till all typ av information Reseräkningar, internbeställningar Kärlekstjafs Viktig kommunikation med kunder/leverantörer Problem E-post är store-and-forward, och går underliga vägar (hoppar mellan servrar) Forwardering av mail från företagskonto till Hotmail Feladressering Medveten förfalskning Massutskick Bilagor... 3 Krypterad e-post Konfidentialitet Integritetsskydd Säker avsändare Oavvislighet System PGP, GnuPG, OpenPGP S/MIME proprietära lösningar Säker e-post 4 2

3 If at first it doesn t work... Date: Tue, 9 May :38: (MET DST) From: Martin Fredriksson <martin@crt.se> To: bus@stacken.kth.se Subject: ILOVEYOUTOO This is for all you Unix users who're feeling left out. This virus works on the honor system: If you're running a variant of Unix please forward this message to everyone you know, then delete a bunch of your files at random. To be somewhat more serious: WHY are we using systems where these types of attacks are possible!? 5 Kryptografiska algoritmer Symmetriska algoritmer (symmetric algorithms) AES, DES, 3DES, IDEA, RC4, Blowfish,... Attacken är brute force (om vi antar att algoritmen är bra ) Pröva dekrypteringsnycklar tills output är läsbar Publik-nyckel-algoritmer (public-key algorithms) a.k.a. asymmetriska algoritmer RSA, DSA Attacken är matematisk Faktorering av stora tal 6 3

4 Symmetriska algoritmer Samma nyckel används för kryptering som dekryptering Kryptotext (C) skapas genom att applicera nyckel K på klartext-meddelandet (P): C = K(P) Klartext-meddelandet (P) återfås genom att applicera nyckel K på kryptotexten (C): P = K(C) Notera 1: Valet av bokstäver är gjort utifrån de engelska termerna för klartext (P=Plaintext) och kryptotext (C=Cryptotext). Notera 2: Egentligen är det inte så att vi applicerar nyckel K, utan applicerar (de)krypterings-algoritmen med nyckel K. En mer korrekt notation skulle därför vara: C = E K(P) och P = D K(P), där E=Encryption (kryptering) och D=Decryption (dekryptering). 7 Publika-nyckel-algoritmer Kallas också för asymmetriska algoritmer (eftersom det är olika nycklar för kryptering och dekryptering) Publicerades först av Whitfield Diffie and Martin Hellman 1976 Rivest, Shamir och Adelman publicerade RSA, den numera mest spridda algoritmen. NIST specificerade DSA (Digital Signature Algorithm) inom DSS (Digital Signature Standard) 8 4

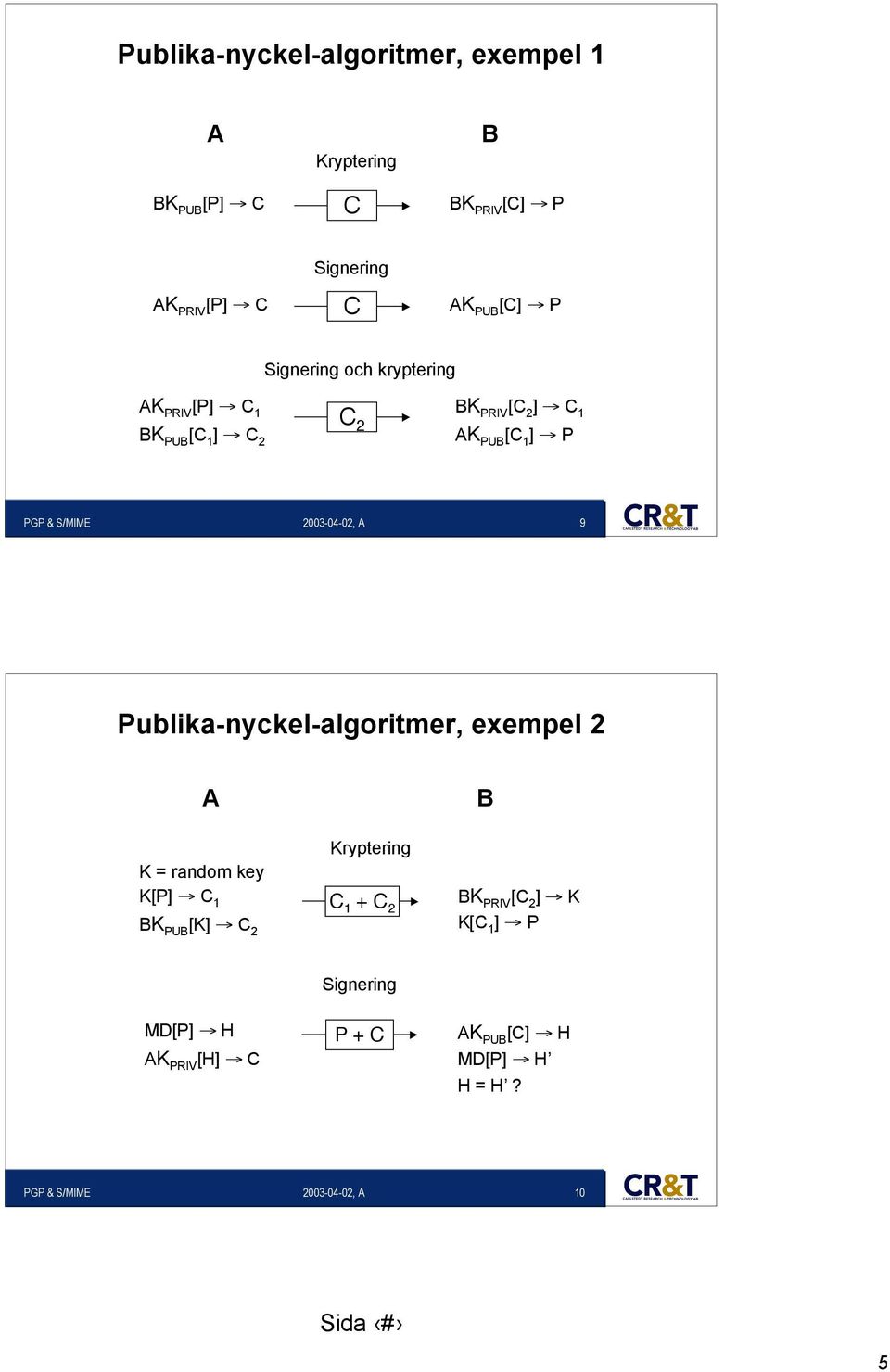

5 Publika-nyckel-algoritmer, exempel 1 A BK PUB [P] Æ C Kryptering C B BK PRIV [C] Æ P AK PRIV [P] Æ C Signering C AK PUB [C] Æ P Signering och kryptering AK PRIV [P] Æ C 1 BK PUB [C 1 ] Æ C 2 C 2 BK PRIV [C 2 ] Æ C 1 AK PUB [C 1 ] Æ P 9 Publika-nyckel-algoritmer, exempel 2 A Kryptering K = random key K[P] Æ C 1 C 1 + C 2 BK PUB [K] Æ C 2 B BK PRIV [C 2 ] Æ K K[C 1 ] Æ P MD[P] Æ H AK PRIV [H] Æ C Signering P + C AK PUB [C] Æ H MD[P] Æ H H = H? 10 5

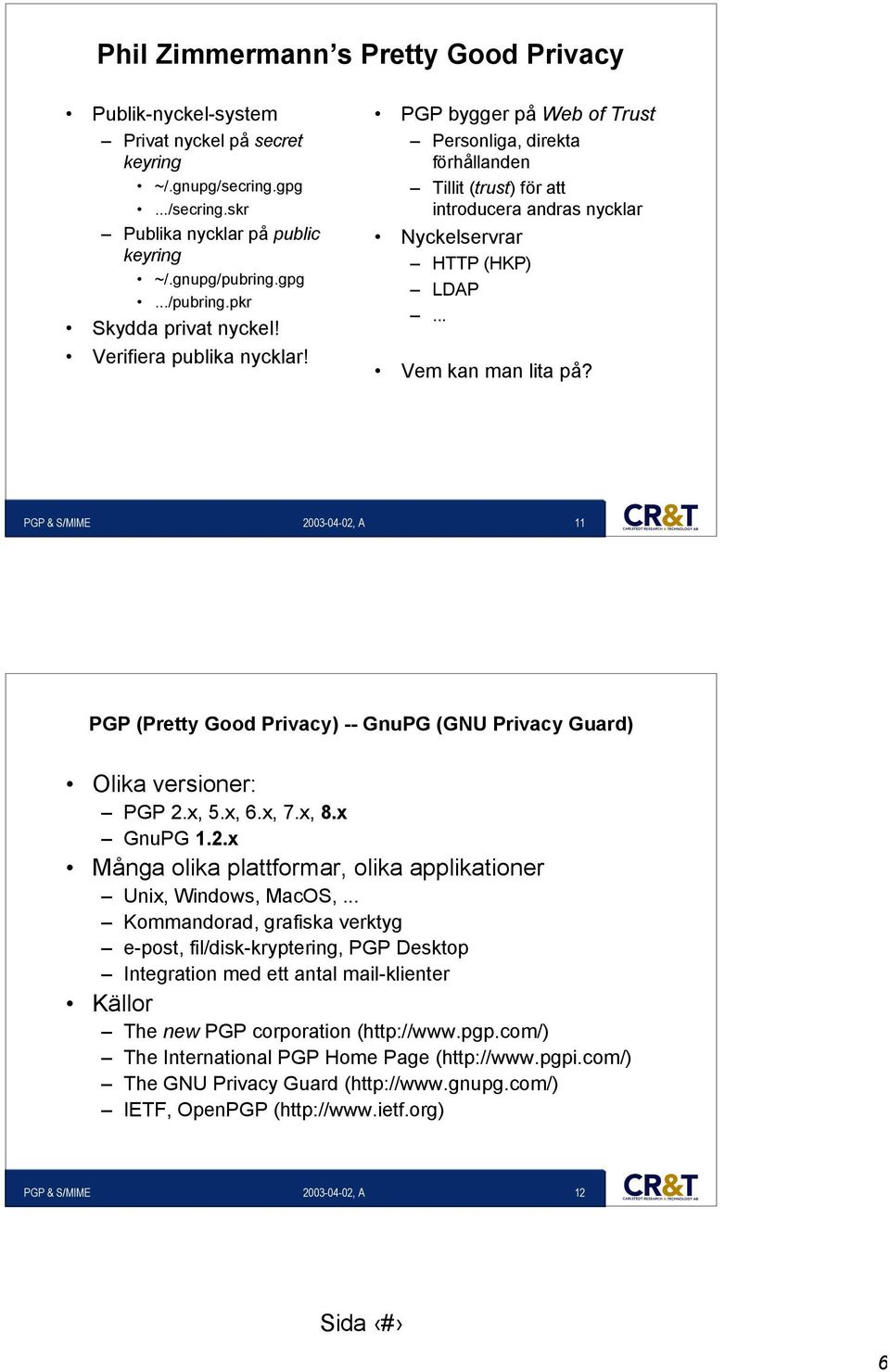

6 Phil Zimmermann s Pretty Good Privacy Publik-nyckel-system Privat nyckel på secret keyring ~/.gnupg/secring.gpg.../secring.skr Publika nycklar på public keyring ~/.gnupg/pubring.gpg.../pubring.pkr Skydda privat nyckel! Verifiera publika nycklar! PGP bygger på Web of Trust Personliga, direkta förhållanden Tillit (trust) för att introducera andras nycklar Nyckelservrar HTTP (HKP) LDAP... Vem kan man lita på? 11 PGP (Pretty Good Privacy) -- GnuPG (GNU Privacy Guard) Olika versioner: PGP 2.x, 5.x, 6.x, 7.x, 8.x GnuPG 1.2.x Många olika plattformar, olika applikationer Unix, Windows, MacOS,... Kommandorad, grafiska verktyg e-post, fil/disk-kryptering, PGP Desktop Integration med ett antal mail-klienter Källor The new PGP corporation ( The International PGP Home Page ( The GNU Privacy Guard ( IETF, OpenPGP ( 12 6

7 OpenPGP Standard PGP OpenPGP Message Format (RFC 2440) MIME Security with OpenPGP (RFC 3156) Draft: OpenPGP Message Format (update to RFC 2440) 9.2. Symmetric Key Algorithms ID Algorithm Plaintext or unencrypted data 1 - IDEA [IDEA] 2 - Triple-DES (DES-EDE, [SCHNEIER] bit key derived from 192) 3 - CAST5 (128 bit key, as per RFC2144) 4 - Blowfish (128 bit key, 16 rounds) [BLOWFISH] 5 - SAFER-SK128 (13 rounds) [SAFER] 6 - Reserved for DES/SK 7 - AES with 128-bit key [AES] 8 - AES with 192-bit key 9 - AES with 256-bit key 10 - Twofish with 256-bit key [TWOFISH] 100 to Private/Experimental algorithm. Implementations MUST implement Triple-DES. Implementations SHOULD implement AES-128 and CAST5. Implementations that interoperate with PGP 2.6 or earlier need to support IDEA, as that is the only symmetric cipher those versions use. Implementations MAY implement any other algorithm Hash Algorithms ID Algorithm Text Name MD5 "MD5" 2 - SHA-1 "SHA1" 3 - RIPE-MD/160 "RIPEMD160" 4 - Reserved for double-width SHA (experimental, obviated) 5 - MD2 "MD2" 6 - Reserved for TIGER/192 "TIGER192" 7 - Reserved for HAVAL "HAVAL-5-160" 8 - SHA256 "SHA256" 9 - SHA384 "SHA384" 10 - SHA512 "SHA512" 100 to Private/Experimental algorithm. Implementations MUST implement SHA-1. Implementations SHOULD implement MD5. 13 PGP-nyckel pub 1024D/50D630F Martin Fredriksson <m@crt.se> Key fingerprint = B866 3BDD 4A FED7 0F BEC4 50D6 30F3 uid Martin Fredriksson <martin@crt.se> uid Martin Fredriksson <m@msp.se> uid Martin Fredriksson <martin@msp.se> sub 2048g/ADBEB99E [expires: ] -----BEGIN PGP PUBLIC KEY BLOCK----- Version: GnuPG v1.0.7 (Darwin) mqgibdp4wuerbacrv9urv6u+csvv8mhzawwvl9ympe61fjdlth0sww/qsl64gx4v FDfnumce6Gp0uZqn1pttHy46/fFTarLowrmfIxmb3+eMoqopUhIcnkiXZCCEXuZw vxelsk87egqsxmdge7b5nnat6kubqzhecgqkxyi/w0we0xpdvse8da7y4wcgxma8 HFRhR5yFd34/YDCjVUG1hBUD/3g0lSFnl19iXLON0graIGTb5kQpH57ZRqKGH5eP et1mfgzpjdym7h11pybdtghisd0oefhwjnogym0xoc+g44aploevmjdj006hxh7g... P+5UQRvH2YO4foFagGmfE7zn9gyaMZKdZSLVtha0Yrl7nd7lbXDHZ5J8bINbdnof fl4rb99ni/quvr+fbsxvgndrss22/4uilf4xplygoxl1hwaz8+zvrengsj3mkbog 7+RNKSk4WD27fa7ySemGKrZlZAFxaOOLv1f9iEwEGBECAAwFAj0LxOEFCQR0NwoA CgkQFXO+xFDWMPMpSACfUbfPR4VIBmFyW5YgkzICp3lsarwAnj9zHjh8XhfY5Euz m9refqihp+xc =Nskj -----END PGP PUBLIC KEY BLOCK

8 PGP publik nyckelring 15 Exempel: krypterat brev 16 8

9 Exempel: krypterat brev, signering 17 Exempel: krypterat brev, resultat From: Martin Fredriksson Date: ons sep 11, :26:04 Europe/Stockholm To: Hakan Olsson Subject: Väldigt hemligt mail -----BEGIN PGP MESSAGE----- Version: GnuPG v1.0.7 (Darwin) hiwdeh/+zs7v1vuba/se7t/wtqy5kpw6aphehif+fvxp39jqmmxc7rbwobqvyfz6 5gSaIpHy4hSc3bBWVoWZfCM56kNJYdVJ4iADbSoecJkZfSsPEXFs5Ub1pLLnke17 PtM49f8Ytgm/jLjQFiag2obHSRS2kzSaDfhtpqJ4FGZiQ5cvAebWcHpUnUgSy4UC DgMrZrgorb65nhAH/0coLNmkD0fcgBZq/1YKNlGfT642AvFI7xfJwuK591co+bcm... UJ1Llli7OV7F45mmVrKk7Pr9oAIDrTOwZ5Lg9VBjO1RncTbTx9uenQ0sEwy1Hsnp fcvh6smdizg037yuqv3ghbl/2nlbb5r6zigcw8rswxat6xlny9pv6tlvacy0lcwf Q0j3dmh1bEiC6bGQMUKbIS4nhLzdpX3/y/fr85mPYJNxlAjfBHo2/eU6qAtW0cAo vvk/3k8ou9j0allydb8s0x3sslbawpcw =fvmq -----END PGP MESSAGE

10 PGP och kryptering av bilagor PGP/MIME för att kryptera hela meddelandet Byggde på RFC 1991, PGP Message Exchange Formats RFC 2015, MIME Security with Pretty Good Privacy Nu gäller RFC 2440, OpenPGP Message Format RFC 3156, MIME Security with OpenPGP Kryptering och signering täcker INTE mail header! 19 PGP/MIME exempel From: Andreas Gunnarsson To: Martin Fredriksson Cc: Subject: Re: testing gpg Mime-Version: 1.0 Content-Type: multipart/encrypted; protocol="application/pgp-encrypted"; boundary="lmm8jwqtlfdpeas6" Content-Disposition: inline User-Agent: Mutt/1.4i --lmm8jwqtlfdpeas6 Content-Type: application/pgp-encrypted Content-Disposition: attachment Version: 1 --lmm8jwqtlfdpeas6 Content-Type: application/octet-stream Content-Disposition: inline; filename="msg.asc" -----BEGIN PGP MESSAGE----- Version: GnuPG v1.0.7 (OpenBSD) hqioaytmucitvrmeeaf+nx6ac/hdofchq0t+ezdvhmjelqrdabb29+rb9bb0s9t1 idczside4digzoamdqjie4dw2vmjxoyt1bkqqwtrr3cimu6bkwjce7ggkneglcch qs//5vzwtviokcww4fqah/66ap2lggg5lnofey+nbn98jyrfwhcbrj35pzpxqshl... opnp0mu4fz20fifp9bxo9dbn2yan2rxlfsgpwjlr3rj39lzjlb9pktll42a4kzqh nerlunbsxhz1j2qyut/kfprjzwtnqkfxburj6vzezn9jesznwfi4bmxkdnkuipnu iuzpckjhcws8xiwwifi15cbbrpiiv67m5yn1zcvuye5g8yymmwnbpsu0xv7hh928 NI0wPA== =dszo -----END PGP MESSAGE lmm8jwqtlfdpeas

11 PGP/MIME exempel 21 PGP, S/MIME och IETF There has been a great deal of confusion in the press (and even within the IETF) about the status of S/MIME v2, S/MIME v3, PGP/MIME, and OpenPGP. People outside the IETF seem to get particularly concerned with the IETF process and the status of a technology in the IETF, even though IETF participants are quite used to having things be a bit nebulous in the IETF. It should be noted that both the S/MIME and OpenPGP Working Groups met at the IETF meeting in Washington, DC in December, 1997, and have been meeting at IETF meetings since

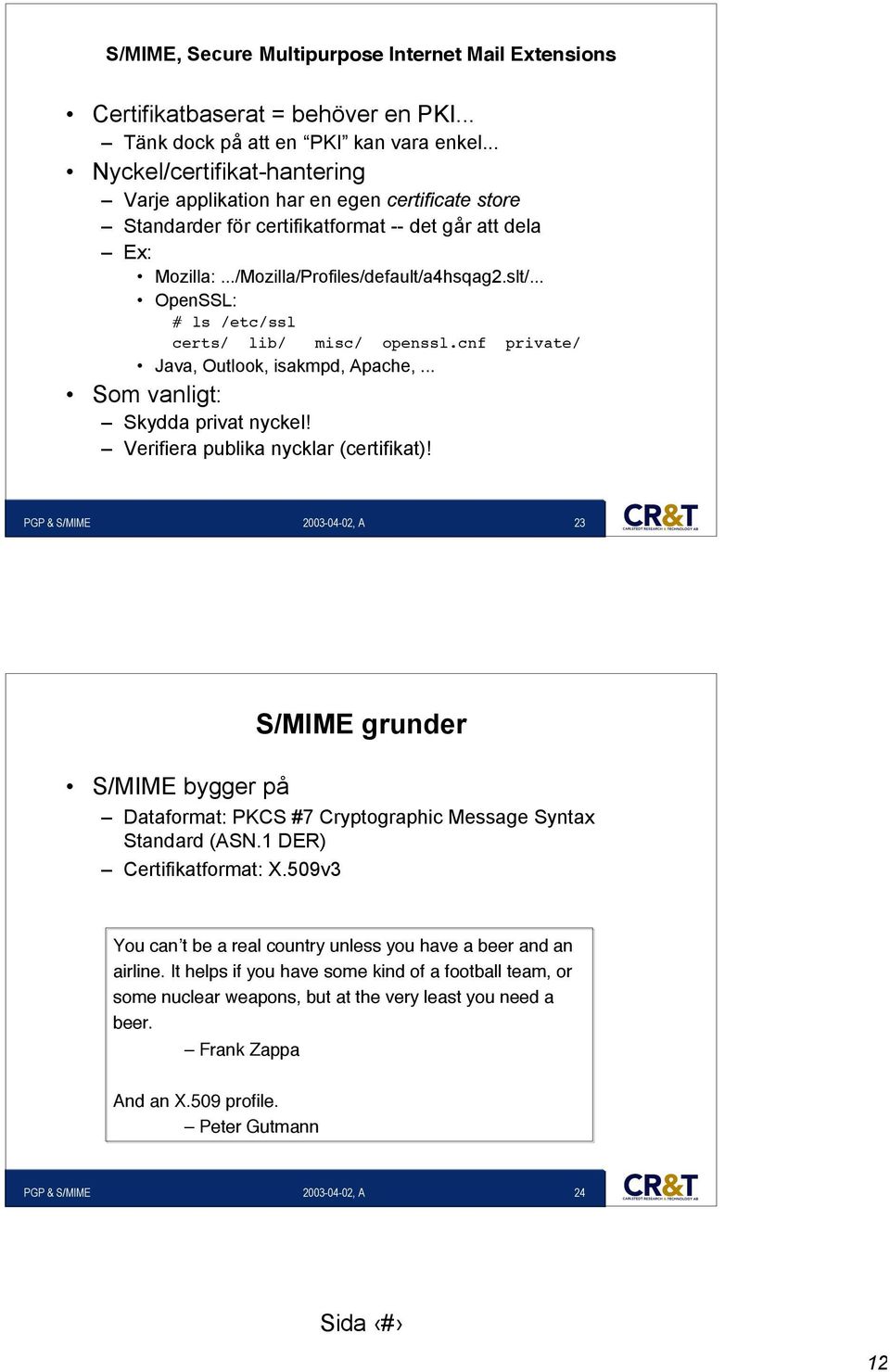

12 S/MIME, Secure Multipurpose Internet Mail Extensions Certifikatbaserat = behöver en PKI... Tänk dock på att en PKI kan vara enkel... Nyckel/certifikat-hantering Varje applikation har en egen certificate store Standarder för certifikatformat -- det går att dela Ex: Mozilla:.../Mozilla/Profiles/default/a4hsqag2.slt/... OpenSSL: # ls /etc/ssl certs/ lib/ Java, Outlook, isakmpd, Apache,... Som vanligt: Skydda privat nyckel! Verifiera publika nycklar (certifikat)! misc/ openssl.cnf private/ 23 S/MIME grunder S/MIME bygger på Dataformat: PKCS #7 Cryptographic Message Syntax Standard (ASN.1 DER) Certifikatformat: X.509v3 You can t be a real country unless you have a beer and an airline. It helps if you have some kind of a football team, or some nuclear weapons, but at the very least you need a beer. Frank Zappa And an X.509 profile. Peter Gutmann 24 12

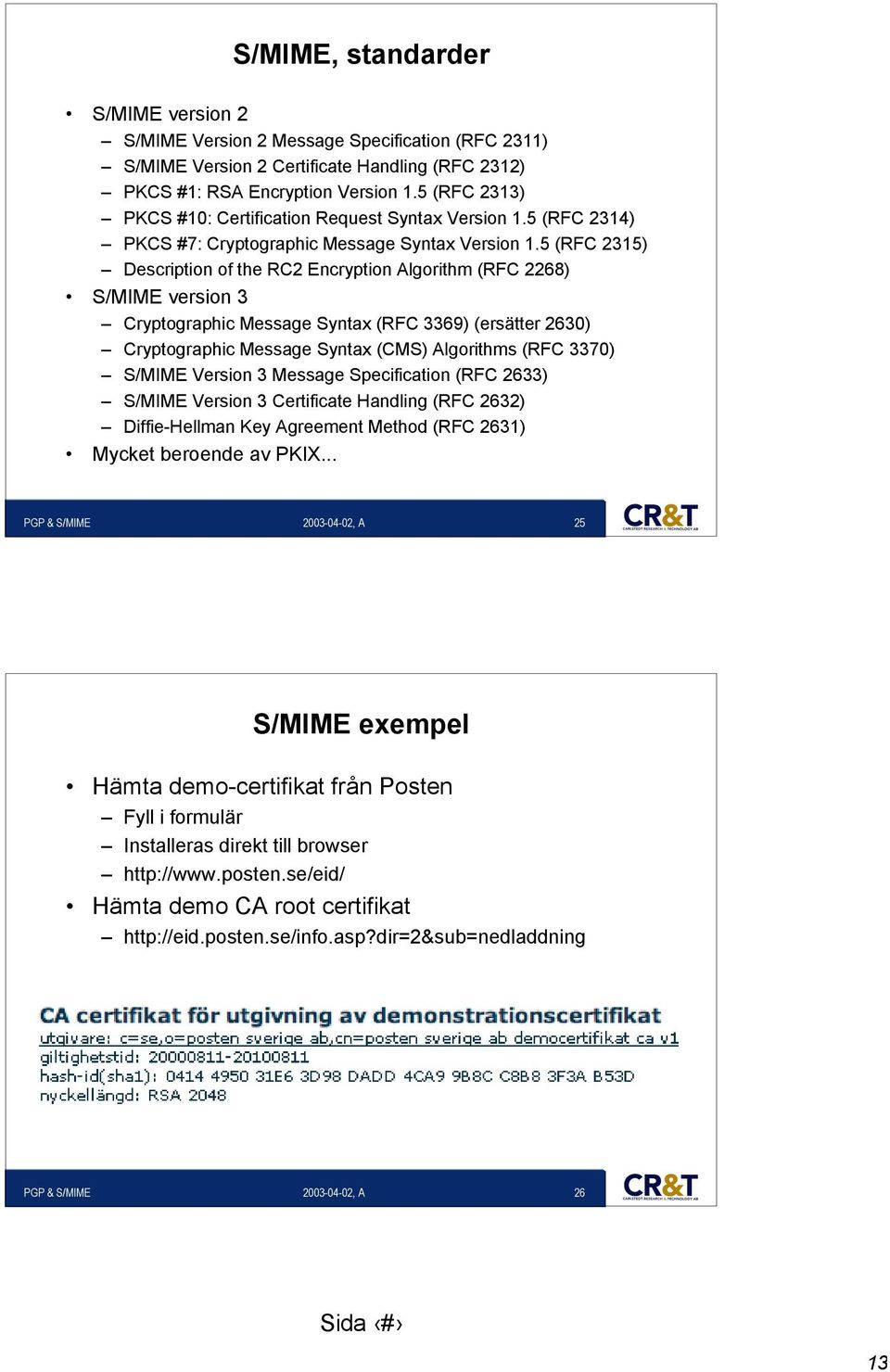

13 S/MIME, standarder S/MIME version 2 S/MIME Version 2 Message Specification (RFC 2311) S/MIME Version 2 Certificate Handling (RFC 2312) PKCS #1: RSA Encryption Version 1.5 (RFC 2313) PKCS #10: Certification Request Syntax Version 1.5 (RFC 2314) PKCS #7: Cryptographic Message Syntax Version 1.5 (RFC 2315) Description of the RC2 Encryption Algorithm (RFC 2268) S/MIME version 3 Cryptographic Message Syntax (RFC 3369) (ersätter 2630) Cryptographic Message Syntax (CMS) Algorithms (RFC 3370) S/MIME Version 3 Message Specification (RFC 2633) S/MIME Version 3 Certificate Handling (RFC 2632) Diffie-Hellman Key Agreement Method (RFC 2631) Mycket beroende av PKIX S/MIME exempel Hämta demo-certifikat från Posten Fyll i formulär Installeras direkt till browser Hämta demo CA root certifikat

14 S/MIME exempel Plocka ut certifikat (gör backup) post-demo-smime-martin.p12 Kan flyttas till annan browser, och användas separat Konvertera till PEM: openssl pkcs12 -in post-demo-smime-martin.p12 -out post-demo-smime-martin.pem Signera test-meddelande Klarttext i mail.txt, skapa signerat S/MIME i mail.msg : openssl smime -sign -in mail.txt -text -out mail.msg -signer post-demo-smime-martin.pem -from m@crt.se -to m@msp.se -subject "Just testing 27 S/MIME och certifikat 28 14

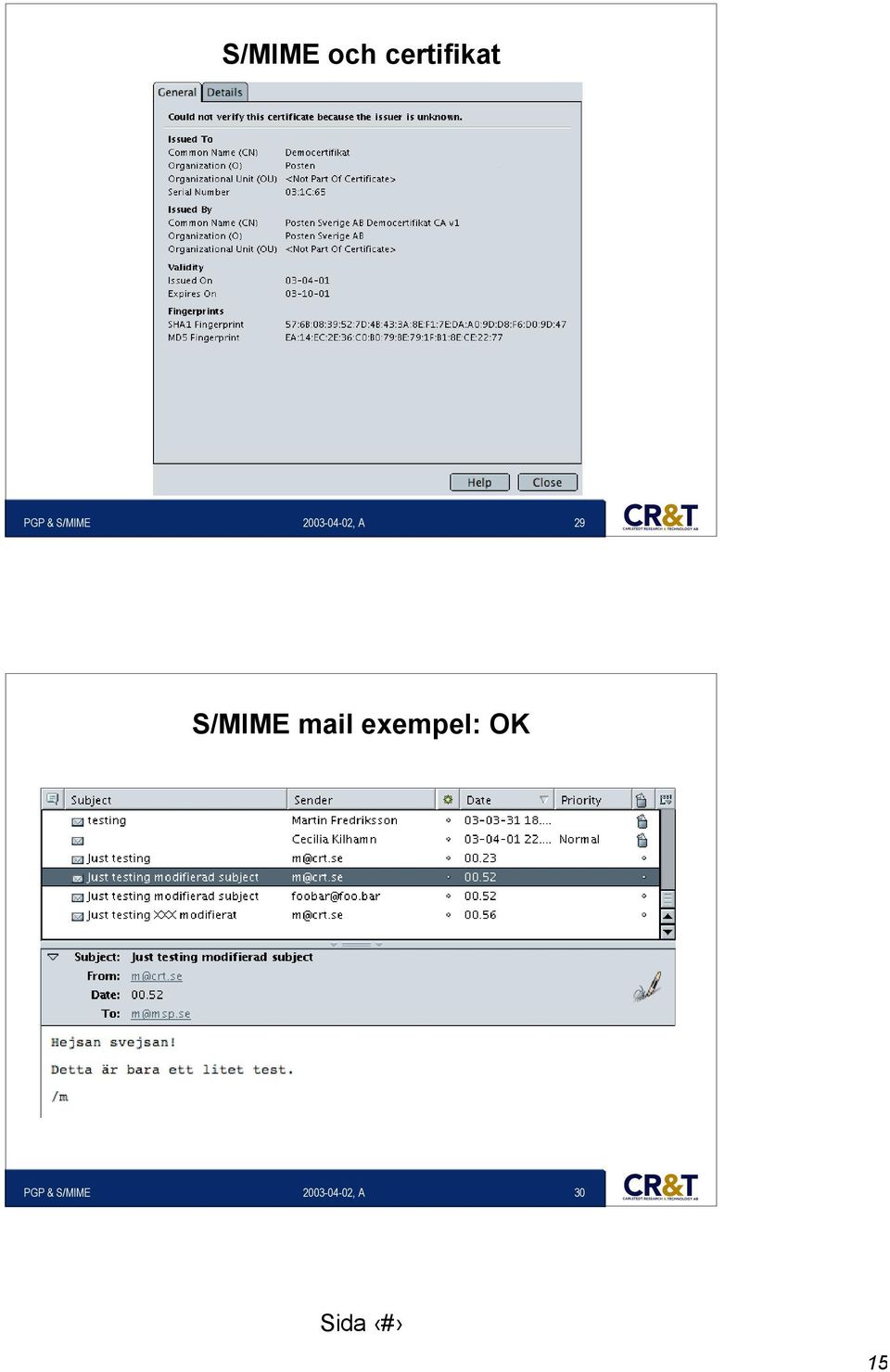

15 S/MIME och certifikat 29 S/MIME mail exempel: OK 30 15

16 S/MIME mail exempel: OK 31 S/MIME mail exempel: ändrad avsändare 32 16

17 S/MIME mail exempel: ändrad avsändare 33 S/MIME mail exempel: EJ OK 34 17

18 S/MIME mail exempel: EJ OK 35 S/MIME potentiella problem PKI... Vi har det inte ännu, så... Attacker Verifiera certifikat är tydligen svårt (klienter måste göra rätt!) Ex: samma fel som IE, mfl: ej verifiera basic constraints i mellan-certifikat [Issuer:VeriSign Subject:VeriSign] >[Issuer:VeriSign Subject: >[Issuer: Subject:Bill Gates/billgates@microsoft.com] Få användare --> mycket otestad kod Vem är CA root? Hur mycket kan vi lita på vem? 36 18

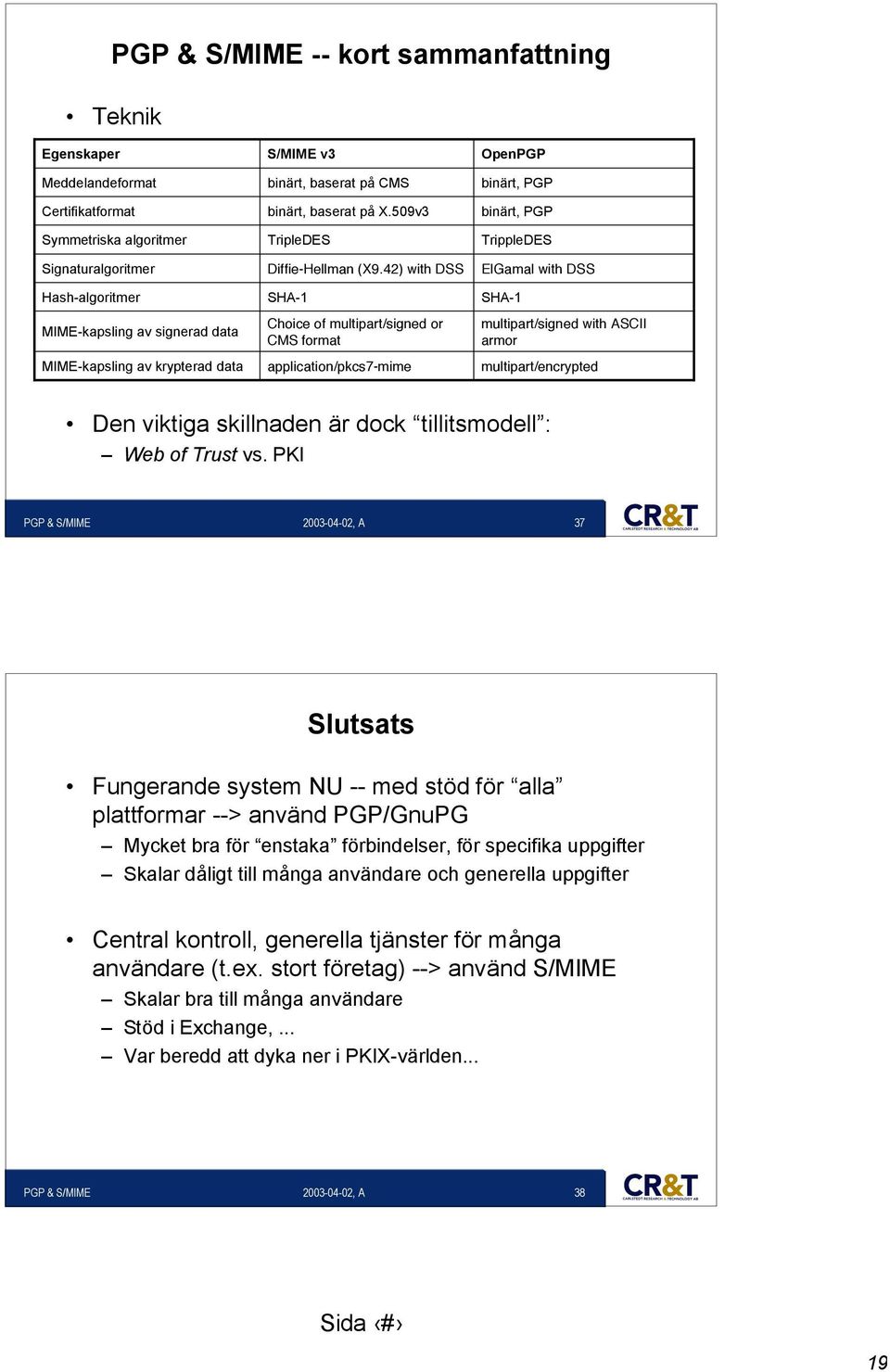

19 PGP & S/MIME -- kort sammanfattning Teknik Egenskaper Meddelandeformat Certifikatformat Symmetriska algoritmer Signaturalgoritmer Hash-algoritmer MIME-kapsling av signerad data MIME-kapsling av krypterad data S/MIME v3 binärt, baserat på CMS binärt, baserat på X.509v3 TripleDES Diffie-Hellman (X9.42) with DSS SHA-1 Choice of multipart/signed or CMS format application/pkcs7-mime OpenPGP binärt, PGP binärt, PGP TrippleDES ElGamal with DSS SHA-1 multipart/signed with ASCII armor multipart/encrypted Den viktiga skillnaden är dock tillitsmodell : Web of Trust vs. PKI 37 Slutsats Fungerande system NU -- med stöd för alla plattformar --> använd PGP/GnuPG Mycket bra för enstaka förbindelser, för specifika uppgifter Skalar dåligt till många användare och generella uppgifter Central kontroll, generella tjänster för många användare (t.ex. stort företag) --> använd S/MIME Skalar bra till många användare Stöd i Exchange,... Var beredd att dyka ner i PKIX-världen

20 Security Design I conclude that there are two ways of constructing a software design: One way is to make it so simple that there are obviously no deficiencies and the other way is to make it so complicated that there are no obvious deficiencies. C.A.R Hoare, Turing Lecture The Emperor s Old Clothes, CACM February 1981, pp
