1 CUBE 20, 40, 80 GX (SE)

2

3 CUBE 20, 40, 80 GX SVENSK BRUKSANVISNING RSC-1033 Lycka till med din nya Roland-produkt! Registrera dig online på och bli medlem i Rolands VIP-klubb MY ROLAND. Är du nybliven ägare av ett Roland HP-piano kan du förlänga garantin till hela 5 år om du registrerar dig online på Rolands hemsida. Du har också möjligheten att beställa Rolands nyhetsmail så att du kan hålla dig uppdaterad kring Rolands produktnyheter, demonstrationer hos återförsäljarna, spännande artiklar om olika musiker, konserter, tävlingar och andra evenemang. Roland har producerat instrument under många år och är i dag en av de ledande tillverkarna inom ett flertal olika instrumentkategorier. Oavsett om du spelar piano, keyboard, orgel, synt, gitarr, trummor, bas eller är ägare av en större eller mindre studio så har Roland den rätta produkten för dig. På Rolands hemsidor och via Rolands nyhetsmail får man information om våra olika produkter och tips kring användning, olika teknologier och tillbehör. Om man behöver hjälp med sin produkt kan man skicka sina frågor i ett till roland.support@roland.se eller ringa vår produktsupport på telefon (måndag-torsdag mellan 14-16, fredag kl. 9-11). Naturligtvis kan man också vända sig direkt till sin återförsäljare med sina frågor. Vi önskar dig många trevliga musikstunder med din nya Roland-produkt. Lycka till! Reservation för tryckfel

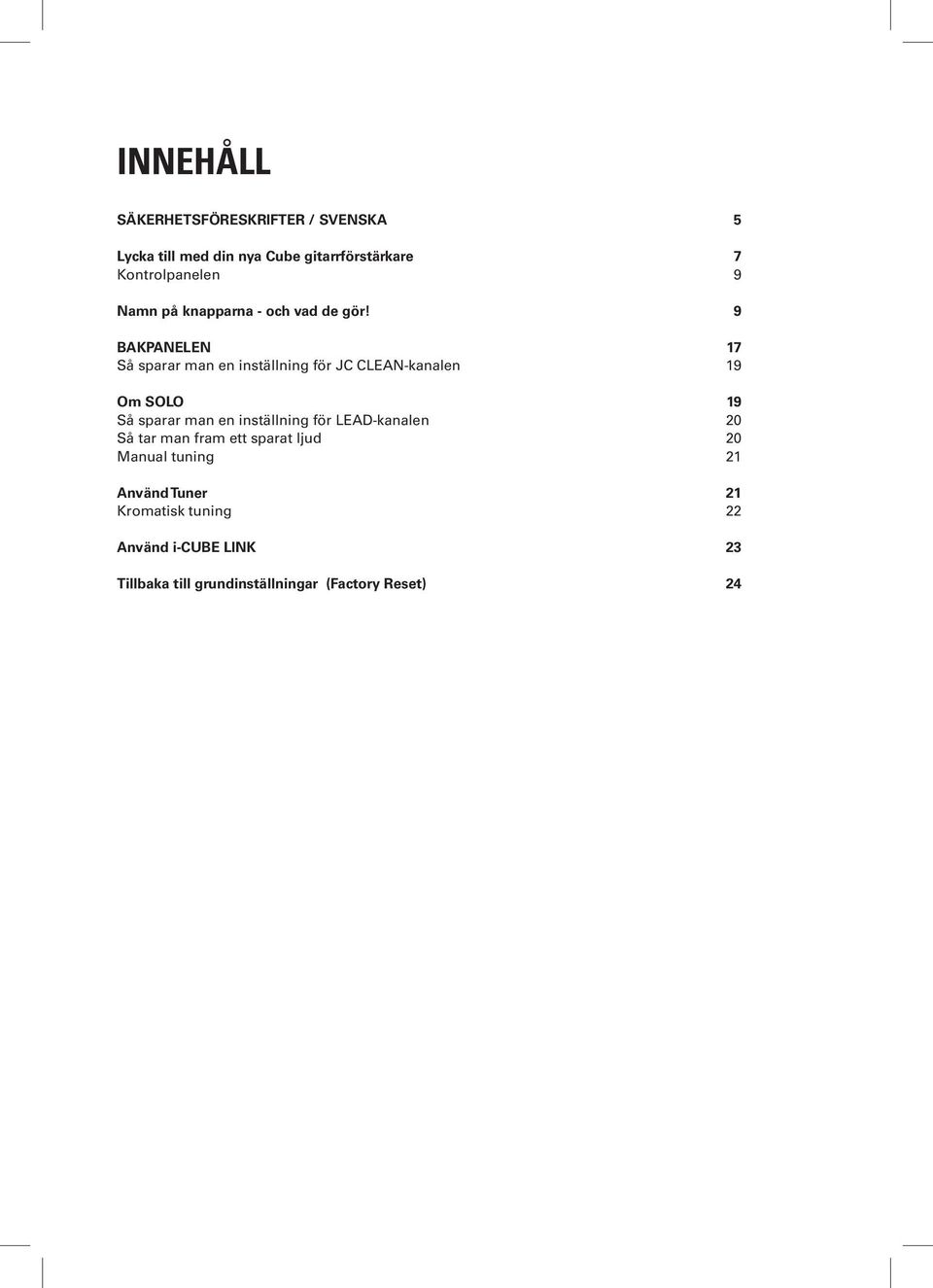

4 INNEHÅLL SÄKERHETSFÖRESKRIFTER / SVENSKA 5 Lycka till med din nya Cube gitarrförstärkare 7 Kontrolpanelen 9 Namn på knapparna - och vad de gör! 9 BAKPANELEN 17 Så sparar man en inställning för JC CLEAN-kanalen 19 Om SOLO 19 Så sparar man en inställning för LEAD-kanalen 20 Så tar man fram ett sparat ljud 20 Manual tuning 21 Använd Tuner 21 Kromatisk tuning 22 Använd i-cube LINK 23 Tillbaka till grundinställningar (Factory Reset) 24

5 SÄKERHETSFÖRESKRIFTER / SVENSKA Det är viktigt att du läser dessa sidor innan du använder din nya produkt från Roland. Även om produkten tillverkats enligt högsta möjliga standard och genomgått omfattande tester under tillverkningsprocessen bör du studera denna lilla guide som sammanställts för att du skall kunna undvika problem med din produkt. Strömförsörjning Det är viktigt att använda rätt strömförsörjning till din nya produkt. Använder du fel strömförsörjning kan du dels riskera att produkten inte fungerar och kan gå sönder, dels kan det utgöra en brandfara. Se därför till att endast använda den nätadapter/nätkabel som medföljer produkten eller den strömförsörjning som rekommenderas i den medföljande engelska manualen. Kom ihåg att om du använder en annan typ av strömförsörjning än den som medföljer/rekommenderas av Roland, så kommer en eventuell skada inte att omfattas av garanti eller svensk konsumentköplag. Se också till att de kablar du använder är i gott skick. En nätkabel som inte är hel kan utgöra en stor brandfara och skada både dig, produkten och den lokal ni befinner er i. Använder du en felaktig strömförsörjning kan detta gå ut över ljudkvaliteten och förstöra din produkt. Var också uppmärksam på att om du ansluter din strömförsörjning till samma grupp/ säkring som t.ex. kylskåp, frys eller uttag med dimmer kan detta medföra störningar. När du ansluter produkten till nätuttaget är det viktigt att den är avstängd. Innan du ansluter produkten till ett nätuttag bör du kontrollera att det överensstämmer med de specifikationer som står på instrumentet (i Sverige: 230 volt/50 Hz växelspänning). Inte alla Rolands produkter har en extern nätadapter. Många har inbyggt, godkänt nätaggregat och levereras med en S-märkt nätkabel. Placering Alla elektriska apparater kan påverkas av sin placering och det gäller naturligtvis också för din nya produkt. Du har säkert hört det ljud som kan komma ur en TV, musikanläggning osv. om en ringande mobiltelefon ligger för nära apparaten. Denna störning kommer från elektromagnetism som många apparater skickar ut. Det enklaste sättet att undvika dessa störningar är att placera sin produkt utom räckhåll för potentiella störkällor. Det kan vara TV- och datorskärmar, kraftfulla förstärkare, hushållsapparater etc. Se också till att din produkt inte är placerad där det är väldigt varmt, i direkt solljus, på ställen med mycket fukt, damm och i andra extrema miljöer. Din produkt är inte tillverkad för extrema påfrestningar och bör därför inte användas under sådana omständigheter. Kommer du att transportera din produkt i extrema miljöer är det klokt att satsa på någon form av transportskydd. Din musikhandlare kan informera dig om lämplig typ av väska, fodral eller flightcase för just din produkt. Håll din produkt ren. Smuts och damm kan vara en medverkande orsak till att din produkt går sönder. Alla Rolands produkter innehåller elektronik och som du säkert redan vet är elektronik känslig för just smuts, fett och damm. Var därför rädd om din produkt. Torka bort damm på utsidan med en torr, mjuk trasa. Finns det fettfläckar ska dessa tas bort med en lätt fuktad trasa, eventuellt med lite diskmedel om fläckarna sitter hårt. Du får under inga omständigheter använda rengöringsprodukter som innehåller lösningsmedel. Håll alla typer av vätskor (öl, läsk osv.) långt borta från din produkt. Det gäller också alla typer av objekt t.ex. vassa föremål som kan tänkas skada din produkt. SNABBGUIDE 5

6 Dagligt bruk När du använder din produkt i det dagliga så tryck inte överdrivet hårt på knappar o. dyl. Alla reglage på din produkt skall fungera utan att använda våld. Känner du att du måste använda mer kraft än nödvändigt bör du kontakta din auktoriserade Roland-återförsäljare. Har du en produkt som är batteridriven byt först batterier och kontrollera om problemet försvinner. När du ansluter/kopplar ur kablar på din produkt så håll i själva kontakten aldrig i kabeln. Det är helt normalt att elektronikprodukter kan bli varma när de står på. När du transporterar din produkt bör du som sagt använda ett anpassat fodral eller ett case, alternativt orginalemballaget. Utsätt inte produkten för kraftiga belastningar. Hantera den varsamt, placera inte tunga föremål på dess ovansida och undvik alla andra typer av våldsamheter. Data Många av Rolands produkter har inbyggda minnen för att lagra data (ljud, sånger, användarprogram osv.). Har din Roland-produkt någon form av minnesfunktion kom ihåg att ta backup med jämna mellanrum och under alla omständigheter om produkten skall skickas in för service. När du gör en backup sker detta oftast till det inbyggda mediet (minneskort, diskett, USB-minne osv.) eller via MIDI till en dator. Detta förklaras närmare i din användarmanual. Du kan också kontakta vår support på roland.support@roland.se. Roland ansvarar inte för förlorade data i samband med service. Var uppmärksam på att olika typer av lagringsmedia måste hanteras med omsorg. Generellt kommer disketter och ZIP-diskar att tappa sina data om de förvaras i närheten av magnetiska föremål, t.ex. dator- och TV-skärmar, högtalare och liknande. Läs mer om användningen av enskilda lagringsmedia i din engelska manual. Reparation Skulle olyckan vara framme bör du kontakta din återförsäljare. Din produkt är skyddad mot fel i material och arbete genom garantier och svensk konsumentköplag. Reparation och service skall ske på en Roland-auktoriserad verkstad och din återförsäljare kan hjälpa dig att sända din produkt dit. Kontakta Rolands svenska serviceavdelning på service@roland. se om du har frågor. Du får under inga omständigheter själv försöka öppna och reparera din produkt om den går sönder. Dina eventuella rättigheter genom garantier och konsumentköplag anses då förverkade. 6 SNABBGUIDE

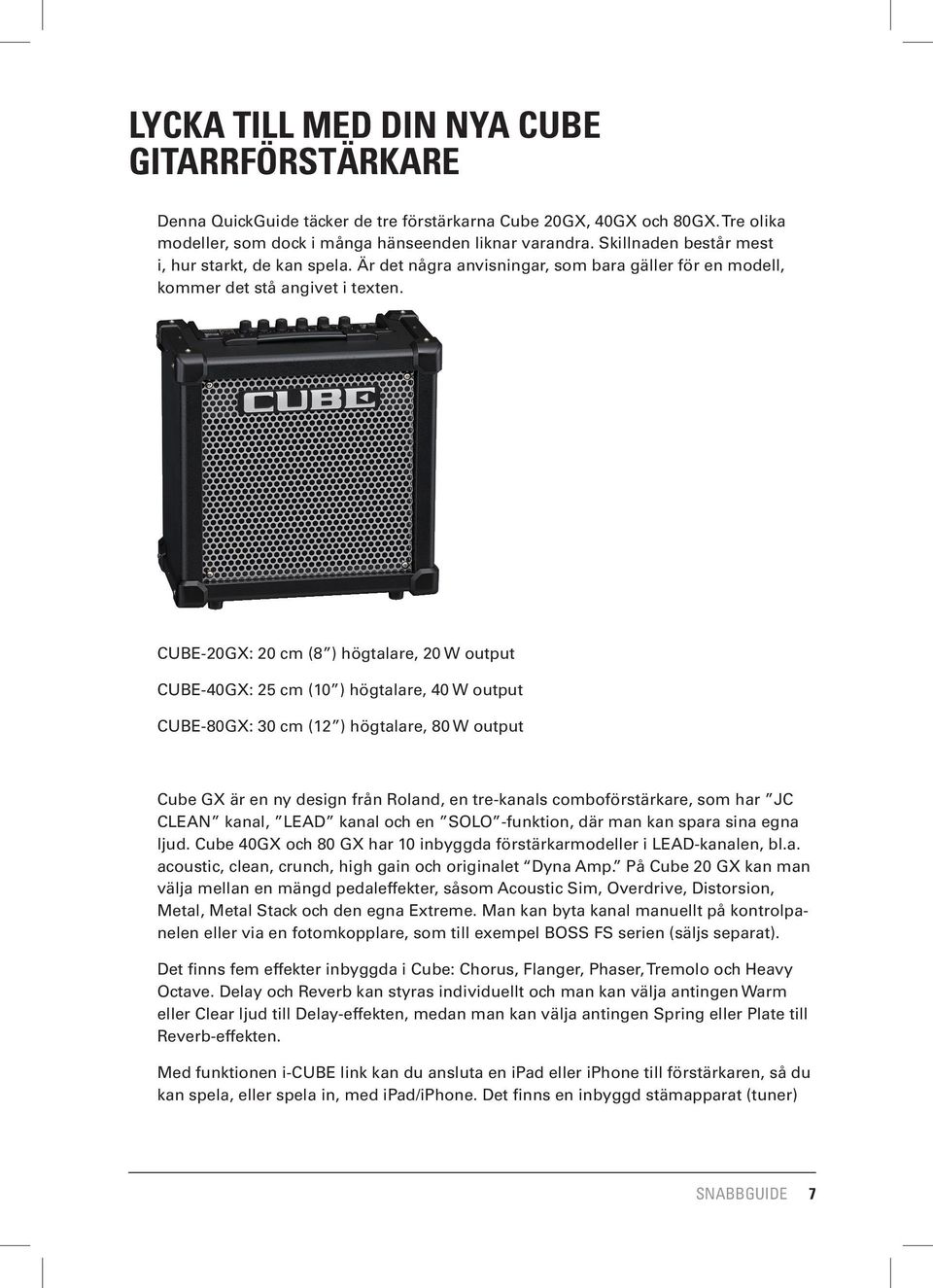

7 LYCKA TILL MED DIN NYA CUBE GITARRFÖRSTÄRKARE Denna QuickGuide täcker de tre förstärkarna Cube 20GX, 40GX och 80GX. Tre olika modeller, som dock i många hänseenden liknar varandra. Skillnaden består mest i, hur starkt, de kan spela. Är det några anvisningar, som bara gäller för en modell, kommer det stå angivet i texten. CUBE-20GX: 20 cm (8 ) högtalare, 20 W output CUBE-40GX: 25 cm (10 ) högtalare, 40 W output CUBE-80GX: 30 cm (12 ) högtalare, 80 W output Cube GX är en ny design från Roland, en tre-kanals comboförstärkare, som har JC CLEAN kanal, LEAD kanal och en SOLO -funktion, där man kan spara sina egna ljud. Cube 40GX och 80 GX har 10 inbyggda förstärkarmodeller i LEAD-kanalen, bl.a. acoustic, clean, crunch, high gain och originalet Dyna Amp. På Cube 20 GX kan man välja mellan en mängd pedaleffekter, såsom Acoustic Sim, Overdrive, Distorsion, Metal, Metal Stack och den egna Extreme. Man kan byta kanal manuellt på kontrolpanelen eller via en fotomkopplare, som till exempel BOSS FS serien (säljs separat). Det finns fem effekter inbyggda i Cube: Chorus, Flanger, Phaser, Tremolo och Heavy Octave. Delay och Reverb kan styras individuellt och man kan välja antingen Warm eller Clear ljud till Delay-effekten, medan man kan välja antingen Spring eller Plate till Reverb-effekten. Med funktionen i-cube link kan du ansluta en ipad eller iphone till förstärkaren, så du kan spela, eller spela in, med ipad/iphone. Det finns en inbyggd stämapparat (tuner) SNABBGUIDE 7

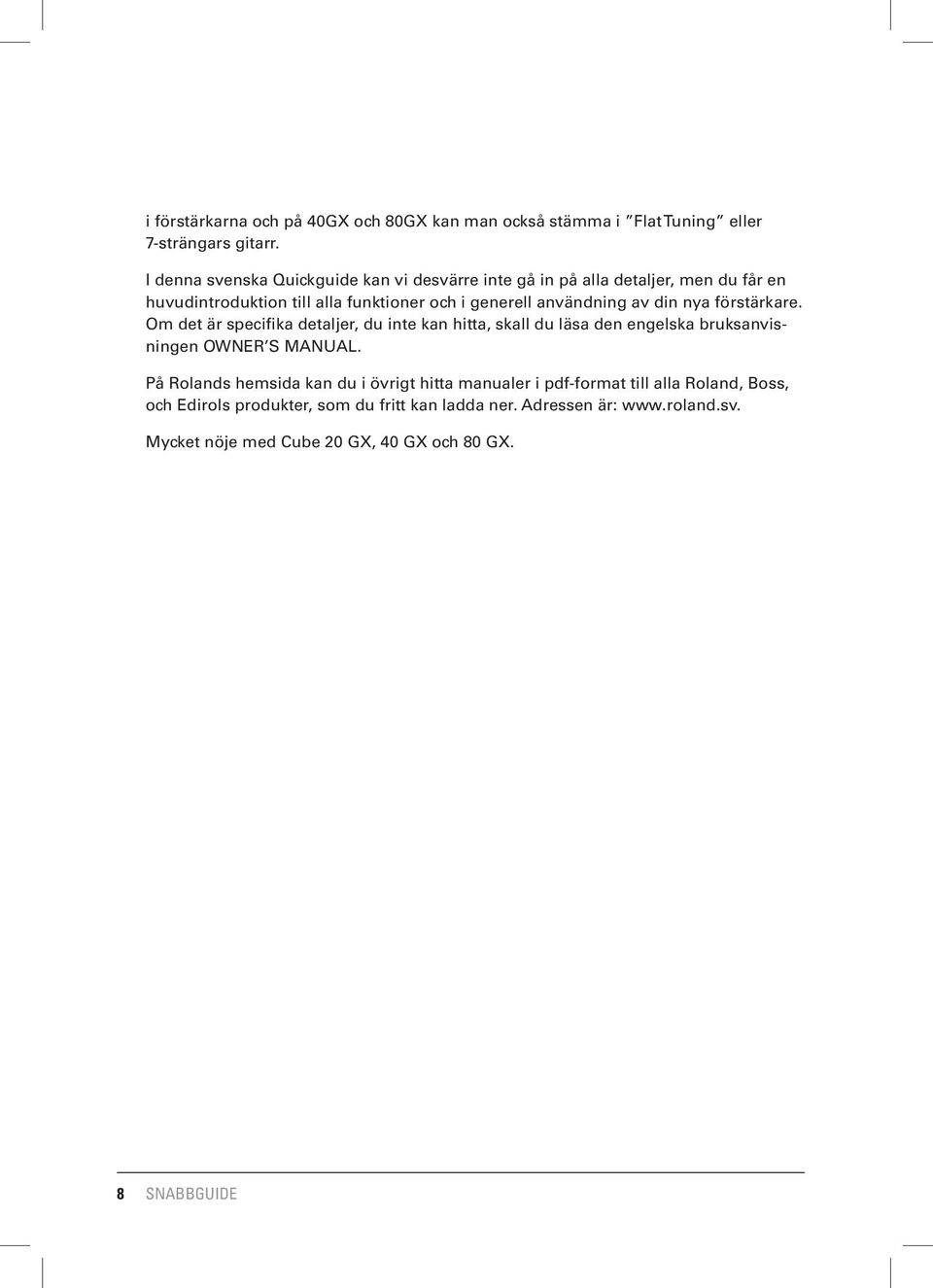

8 i förstärkarna och på 40GX och 80GX kan man också stämma i Flat Tuning eller 7-strängars gitarr. I denna svenska Quickguide kan vi desvärre inte gå in på alla detaljer, men du får en huvudintroduktion till alla funktioner och i generell användning av din nya förstärkare. Om det är specifika detaljer, du inte kan hitta, skall du läsa den engelska bruksanvisningen OWNER S MANUAL. På Rolands hemsida kan du i övrigt hitta manualer i pdf-format till alla Roland, Boss, och Edirols produkter, som du fritt kan ladda ner. Adressen är: Mycket nöje med Cube 20 GX, 40 GX och 80 GX. 8 SNABBGUIDE

9 NAMN PÅ KNAPPARNA - OCH VAD DE GÖR! Kontrolpanelen På toppen av Cube finns en kontrollpanel med en mängd rattar och knappar, samt diverse ingångar (inputs). På baksidan finns utgångar (outputs). På illustrationen kan du se de olika sektionerna, här: JC Clean och Lead Channel, Equalizer och Effektsektion. Prova att experimentera lite med förstärkarens knappar och rattar; och du kommer snabbt själv att lära dig huvudfunktionerna, då konstruktionen och användargränssnittet är mycket intuitivt. 7 4 CUBE-20GX Elektrisk gitarr iphone, ipad etc CUBE-40GX Elektrisk gitarr iphone, ipad etc SNABBGUIDE 9

10 CUBE-80GX Elektrisk gitarr iphone, ipad etc INPUT telekontakter Här ansluter du din gitarr. 2. I-CUBE LINK/AUX IN kontakt Om du använder den medföljande (4-pols) kabeln, kan du här ansluta en ipad eller iphone. Du kan därmed använda i-cube LINK-funktionen, som bl.a. betyder att du kan spela in det du spelar. Du kan också använda en vanlig kabel med stereo-minijack och ansluta en MP3-player, Smartphone eller annan uppspelare här. 3. TUNER Tunern kan både stämma Manuellt, där man stämmer var sträng eller Kromatisk, där Tunern själv hittar den närmaste tonen, när du slår an strängen. Ljudet från förstärkaren är avstängt när man stämmer. Använd Type -knappen, för att byta sträng. Du har också möjlighet för Alternativa stämningar, läs mer om detta på sida 11 i den engelska Owner s Manual. Byt mellan funktonerna med Tuner -knappen, som skall hållas nere i en sekund eller längre för att byta till Kromatisk. 4. SELECT knappar Här byter du mellan de tre kanalerna JC CLEAN (överst), ren ; LEAD (mitten), d.v.s. ett lead eller mer distat ljud och SOLO (nederst). I SOLO kan du spara en inställning från JC CLEAN och LEAD, så du snabbt kan ta fram ett bestämt ljud. Indikatorn ovanför visar vilken kanal, som är aktiv. Du kan ansluta en fotomkopplare, som till exempel BOSS FS-5U eller FS-6 och använda den till att byta ljud. OBS: [MASTER]-rattens inställning kan inte sparas, så mastervolym skall alltid ställas in manuellt. 5. JC CLEAN kanal Denna kanal modellerar ljudet från en Roland JC-120 förstärkare. Många känner igen den legendariska Jazzchorus -förstärkaren Roland JC-120. En distinkt transistorför- 10 SNABBGUIDE

11 stärkare från Roland, som ursprungligen marknadsfördes mot jazzgitarrister. JC-120 definierade det rena ljudet på 80-talet. Men den blev också använd av rockmusiker som Adrian Belew och David Byrne (från Talking Heads). Prova att lägga till effekter med en effektpedal det låter riktig snyggt! BRIGHT omkopplare (bara på 80GX) Knappen höjer mellanregistret och diskanten, vilket ger ett ljusare och sprödare ljud. VOLUME ratt Justering av volymen på JC CLEAN-kanalen. Är volymen ställd högt, kan du få ett kraftfullt halvdistat ljud. 6. LEAD kanal TYPE knapp Här väljer du mellan olika typer COSM-förstärkarljud, rena och distade. Har du Tuner aktiverad, används knappen för att välja den sträng som skall stämmas. På Cube-20GX finns sex förstärkare att välja mellan, på Cube 40GX och 80GX har du tio stycken att välja mellan. Gäller för Cube 20GX: ACOUSTIC SIM Efterliknar ljudet av en akustisk gitarr. Med rätt inställning kan du få din elektriska gitarr att låta akustiskt! OVERDRIVE Naturlig mildare distorsion, i stil med en förstärkare, där man maxat volymen. DISTORSION En hårdare distorsion. METAL Ännu hårdare och tyngre Distorsion och du kan spela långa toner med bra sustain. METAL STACK Mycket tjockt ljud, i stil med en Heavy Metal stack. EXTREME En high-gain distorsion, med fet bas och kraftfullt ljud; dock med klarhet i tonen. SNABBGUIDE 11

12 Gäller för Cube 40GX och 80GX: ACOUSTIC SIM En egenutvecklad förstärkartyp, som liknar ljudet från en akustisk gitarr. Med rätt inställning kan du få din elektriska gitarr att låta akustiskt! Det fungerar bäst med en single-coil pickup på gitarren (typ en Fender Stratocaster). Har du humbucker pickups (som på en Gibson Les Paul), så vrid ner något för mellanregister och bas. BLACK PANEL Simulering av en klassisk Fender Twin Reverb förstärkare med fet bas och ljus diskant, känd från många stilarter, alltifrån från country till jazz, blues, soul och rock. DLX COMBO Modellering av en Fender Twin Deluxe Reverb förstärkare, som används i många olika genrer, alltifrån från surfmusik, country, jazz över blues och soul till hårdrock. Kännetecknas av en fet bas och ljus diskant, med bra overdrive, när man vrider upp volymen. BRIT COMBO En simulering av den klassiska VOX AC-30TB-förstärkaren, som hade sin storhetstid på 60-talet. Leadljuden användes av många bluesmusiker i den så kallade British Invasion, där engelska rockgrupper erövrade USA. Anslut en Rickenbacker eller en Gretch gitarr, och du har ett autentiskt Beatles-ljud! Användes även av modern britpopgrupper som Oasis och av The Edge från U2. TWEED Simulering av ett annat klassiskt förstärkarljud från 60-talet, nämligen Fender Tweed Bassman med 4x10, som utvecklades av Leo Fender och genom åren blev mycket använda av gitarrister i rock, country och blues-genren. CLASSIC STACK Denna typ emulerer de klassiska rockljuden från en Marshall JMP 1987-förstärkare. Marshall är en mycket populär förstärkare, med riktig påträngande och punchigt ljud, känt från rockhistoriens legendariska grupper som Deep Purple, Ten Years After, Jimi Hendrix, ZZ Topp och Van Halen. Är också mycket utbrett i dag, där ljuden används av bl.a. Yngwie J. Malmsteen, Joe Satriani, Steve Vai, Steve Lukather (Toto) och Fun Lovin Criminals. METAL STACK Här efterliknas leadkanalen på en Peavey EVH 5150, en förstärkare med massor av kraft. Peavey-förstärkare används flitigt av country, soul och bluesmusiker; speciellt i hemlandet USA. En Peavey 5150 kan också ge fet rockgitarr vid låg volym. Bland 12 SNABBGUIDE

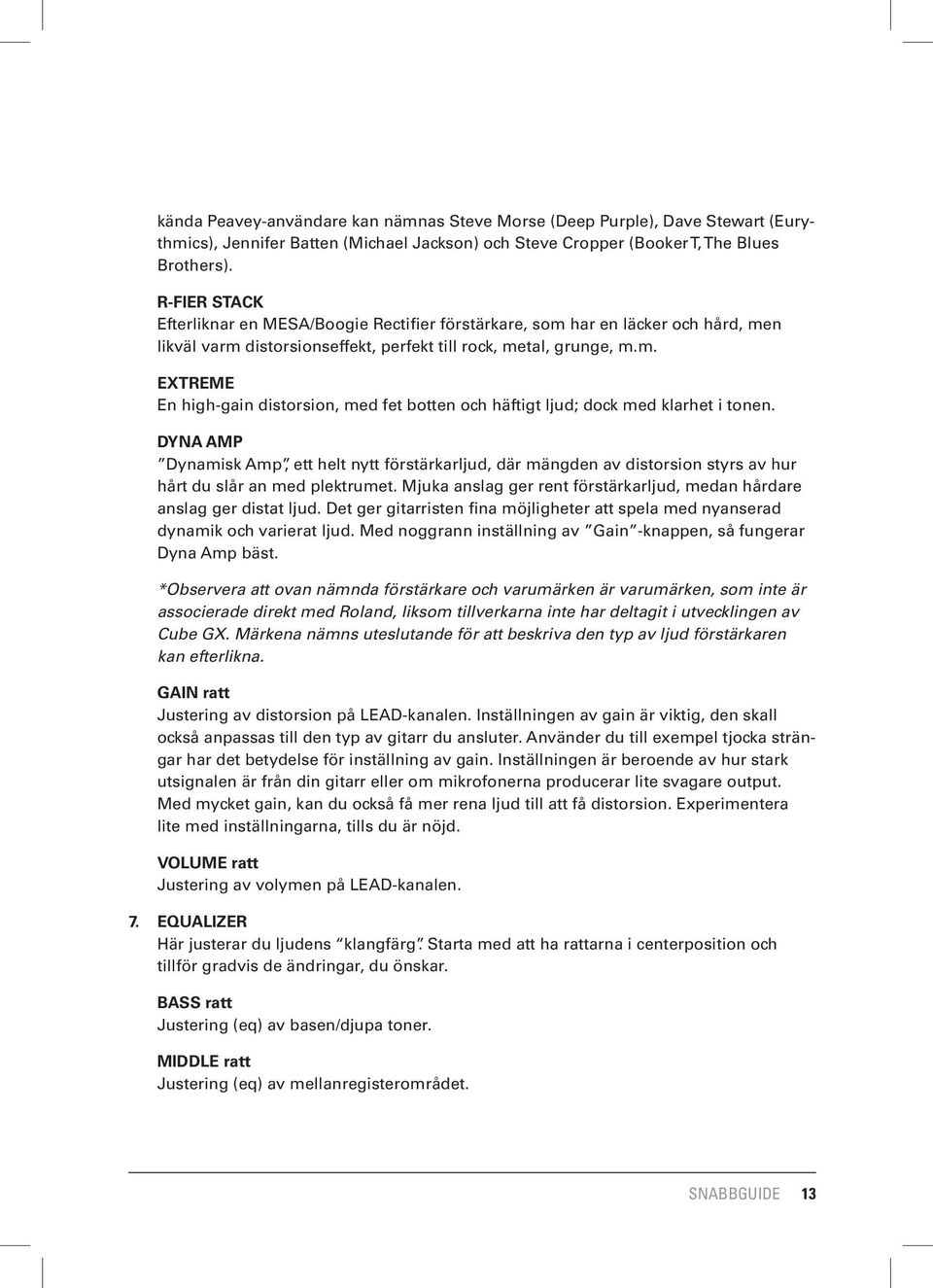

13 kända Peavey-användare kan nämnas Steve Morse (Deep Purple), Dave Stewart (Eurythmics), Jennifer Batten (Michael Jackson) och Steve Cropper (Booker T, The Blues Brothers). R-FIER STACK Efterliknar en MESA/Boogie Rectifier förstärkare, som har en läcker och hård, men likväl varm distorsionseffekt, perfekt till rock, metal, grunge, m.m. EXTREME En high-gain distorsion, med fet botten och häftigt ljud; dock med klarhet i tonen. DYNA AMP Dynamisk Amp, ett helt nytt förstärkarljud, där mängden av distorsion styrs av hur hårt du slår an med plektrumet. Mjuka anslag ger rent förstärkarljud, medan hårdare anslag ger distat ljud. Det ger gitarristen fina möjligheter att spela med nyanserad dynamik och varierat ljud. Med noggrann inställning av Gain -knappen, så fungerar Dyna Amp bäst. *Observera att ovan nämnda förstärkare och varumärken är varumärken, som inte är associerade direkt med Roland, liksom tillverkarna inte har deltagit i utvecklingen av Cube GX. Märkena nämns uteslutande för att beskriva den typ av ljud förstärkaren kan efterlikna. GAIN ratt Justering av distorsion på LEAD-kanalen. Inställningen av gain är viktig, den skall också anpassas till den typ av gitarr du ansluter. Använder du till exempel tjocka strängar har det betydelse för inställning av gain. Inställningen är beroende av hur stark utsignalen är från din gitarr eller om mikrofonerna producerar lite svagare output. Med mycket gain, kan du också få mer rena ljud till att få distorsion. Experimentera lite med inställningarna, tills du är nöjd. VOLUME ratt Justering av volymen på LEAD-kanalen. 7. EQUALIZER Här justerar du ljudens klangfärg. Starta med att ha rattarna i centerposition och tillför gradvis de ändringar, du önskar. BASS ratt Justering (eq) av basen/djupa toner. MIDDLE ratt Justering (eq) av mellanregisterområdet. SNABBGUIDE 13

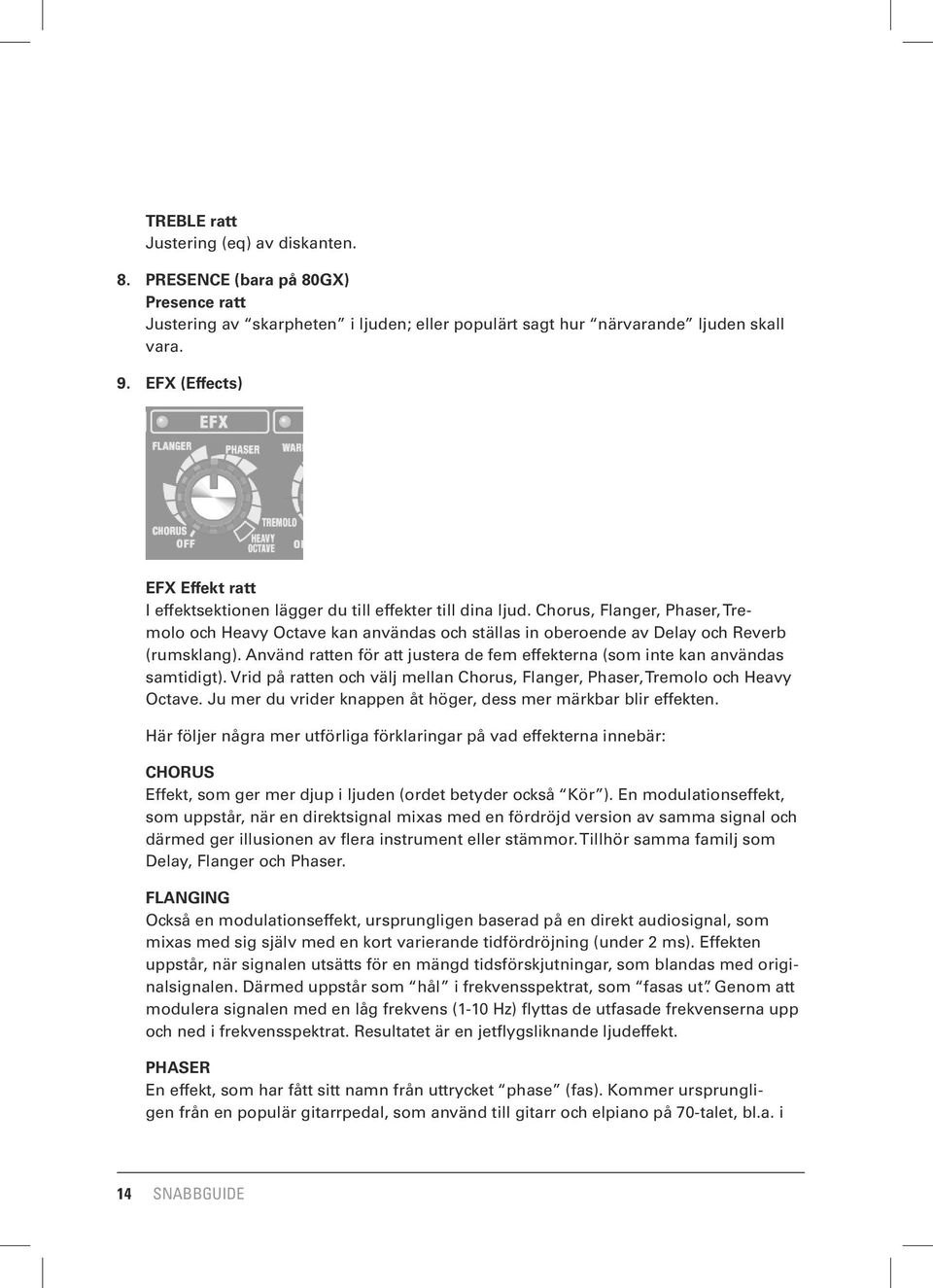

14 TREBLE ratt Justering (eq) av diskanten. 8. PRESENCE (bara på 80GX) Presence ratt Justering av skarpheten i ljuden; eller populärt sagt hur närvarande ljuden skall vara. 9. EFX (Effects) EFX Effekt ratt I effektsektionen lägger du till effekter till dina ljud. Chorus, Flanger, Phaser, Tremolo och Heavy Octave kan användas och ställas in oberoende av Delay och Reverb (rumsklang). Använd ratten för att justera de fem effekterna (som inte kan användas samtidigt). Vrid på ratten och välj mellan Chorus, Flanger, Phaser, Tremolo och Heavy Octave. Ju mer du vrider knappen åt höger, dess mer märkbar blir effekten. Här följer några mer utförliga förklaringar på vad effekterna innebär: CHORUS Effekt, som ger mer djup i ljuden (ordet betyder också Kör ). En modulationseffekt, som uppstår, när en direktsignal mixas med en fördröjd version av samma signal och därmed ger illusionen av flera instrument eller stämmor. Tillhör samma familj som Delay, Flanger och Phaser. FLANGING Också en modulationseffekt, ursprungligen baserad på en direkt audiosignal, som mixas med sig själv med en kort varierande tidfördröjning (under 2 ms). Effekten uppstår, när signalen utsätts för en mängd tidsförskjutningar, som blandas med originalsignalen. Därmed uppstår som hål i frekvensspektrat, som fasas ut. Genom att modulera signalen med en låg frekvens (1-10 Hz) flyttas de utfasade frekvenserna upp och ned i frekvensspektrat. Resultatet är en jetflygsliknande ljudeffekt. PHASER En effekt, som har fått sitt namn från uttrycket phase (fas). Kommer ursprungligen från en populär gitarrpedal, som använd till gitarr och elpiano på 70-talet, bl.a. i 14 SNABBGUIDE

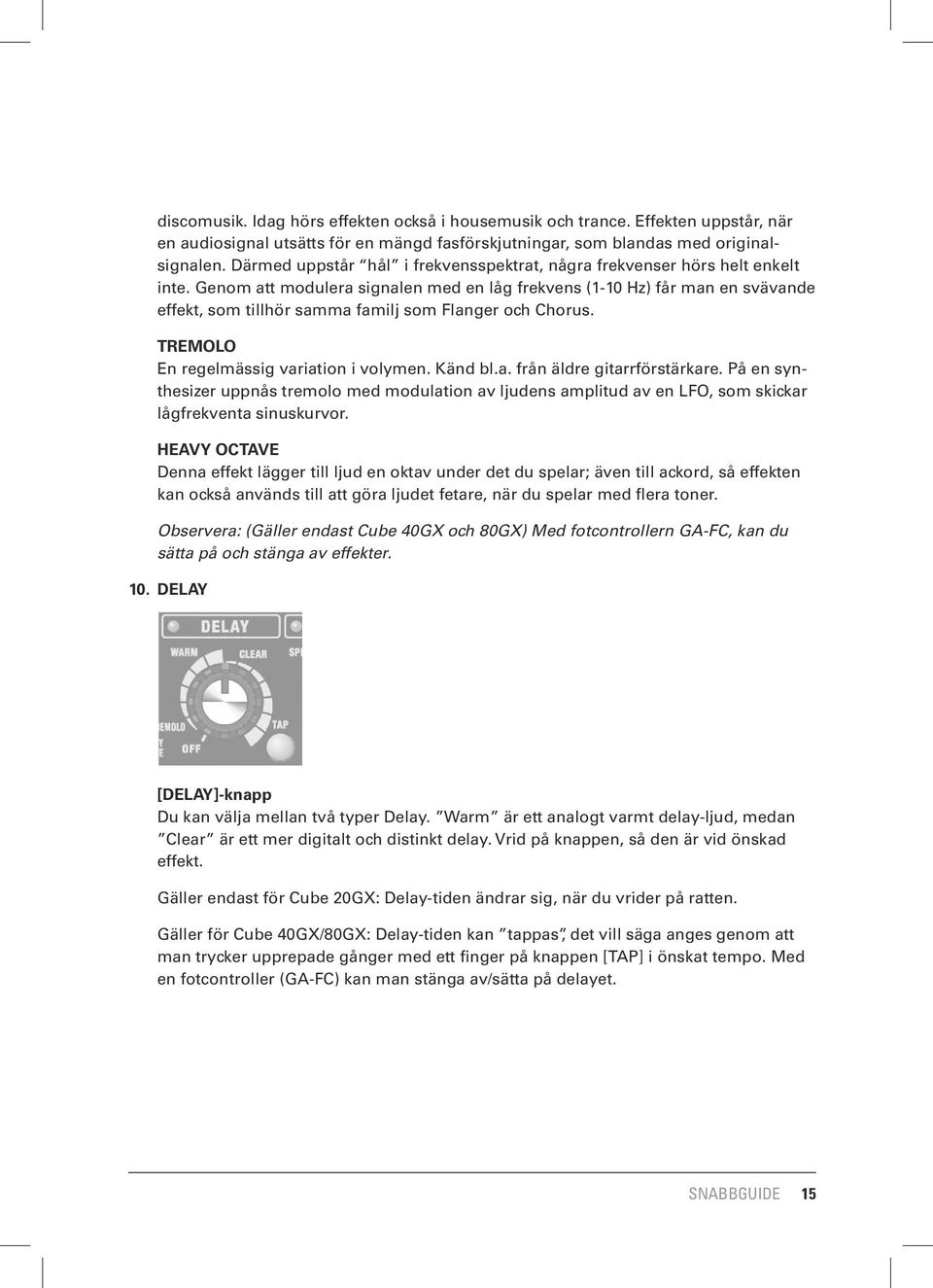

15 discomusik. Idag hörs effekten också i housemusik och trance. Effekten uppstår, när en audiosignal utsätts för en mängd fasförskjutningar, som blandas med originalsignalen. Därmed uppstår hål i frekvensspektrat, några frekvenser hörs helt enkelt inte. Genom att modulera signalen med en låg frekvens (1-10 Hz) får man en svävande effekt, som tillhör samma familj som Flanger och Chorus. TREMOLO En regelmässig variation i volymen. Känd bl.a. från äldre gitarrförstärkare. På en synthesizer uppnås tremolo med modulation av ljudens amplitud av en LFO, som skickar lågfrekventa sinuskurvor. HEAVY OCTAVE Denna effekt lägger till ljud en oktav under det du spelar; även till ackord, så effekten kan också används till att göra ljudet fetare, när du spelar med flera toner. Observera: (Gäller endast Cube 40GX och 80GX) Med fotcontrollern GA-FC, kan du sätta på och stänga av effekter. 10. DELAY [DELAY]-knapp Du kan välja mellan två typer Delay. Warm är ett analogt varmt delay-ljud, medan Clear är ett mer digitalt och distinkt delay. Vrid på knappen, så den är vid önskad effekt. Gäller endast för Cube 20GX: Delay-tiden ändrar sig, när du vrider på ratten. Gäller för Cube 40GX/80GX: Delay-tiden kan tappas, det vill säga anges genom att man trycker upprepade gånger med ett finger på knappen [TAP] i önskat tempo. Med en fotcontroller (GA-FC) kan man stänga av/sätta på delayet. SNABBGUIDE 15

16 11. REVERB [REVERB] ratt Vrid på ratten, så den är vid önskad rumsklangseffekt. Du kan välja Plate -rumsklang eller Spring (retroljud som emulerar ett fjäderreverb). Vrider du åt höger (inom var effekt), får du mer rumsklang, vrider du åt vänster, minskar du rumklangseffekten. Du kan också använda en fotomkopplare för att sätta på/stänga av rumsklangen. 12.POWER [POWER] knapp Här sätter du på och stänger av din förstärkare. 13. MASTER [MASTER] knapp Här styrs den totala volymen, det vill säga volymen på förstärkaren. 16 SNABBGUIDE

17 BAKPANELEN Bak på Cube GX finns diverse in- och outputs. Till exempel anslutning till ström och Recording Out för inspelning. Det är också här du finner inputs till externa fotomkopplare (bara på 40GX/80GX). CUBE-20GX CUBE-40GX CUBE-80GX Anslutning strömkabel [AC IN] kontakt Här ansluts medföljande strömkablar. 15. Recording out/ hörlurar [RECORDING OUT/PHONES] kontakt Utgången, som är märkt Recording Out/Phones, är till för inspelning och hörlurar. Här kan du ansluta din Cube till en mixer, en stereoanläggning, en hårddiskinspelare, dator (DAW) eller eventuellt en annan förstärkare. Använd knapparna [VOLYM] på JC CLEAN och LEAD-kanalerna för att styra volymen ut. SNABBGUIDE 17

18 Använd mono telekontakter, när du vill spela in eller ansluta Cube till en mixer: Mixer, inspelningsapparatur, m.m. Kontakten kan också används som utgång till hörlurar och då kopplas den interna högtalaren ur. Praktisk att använda, om du övar, medan grannarna försöker sova, då högtalerna slås från, när du använder denna kontakt. Anslut hörlurar (stereo) direkt till kontakten: Hörlurar 16. LINE OUT (bara på 80GX) Ansluts till PA-anläggning, harddiscrecorder eller liknande. Output-ljuden innehåller COSM-speakermodeling, som ger bra högtalarljud (gitarrförstärkarljud), även om det är line-out direkt från förstärkaren. Mixer, inspelningsapparatur, m.m. Använd rattarna [VOLYM] på JC CLEAN och LEAD-kanalerna för att styra volymen. Fotomkopplare 17. [FOOT SWITCH] kontakt Till dessa kontakter kan man ansluta fotomkopplare, som fx FS-5U eller FS-6 (extrautrustning). Fotomkopplarna kan används till att byta kanal eller aktivera effekter. Vad du kan göra, beror lite på vilken modell du har valtd. Läs mer om anslutning av fotomkopplare på sida 9 i den engelska OWNER S MANUAL. 18 SNABBGUIDE

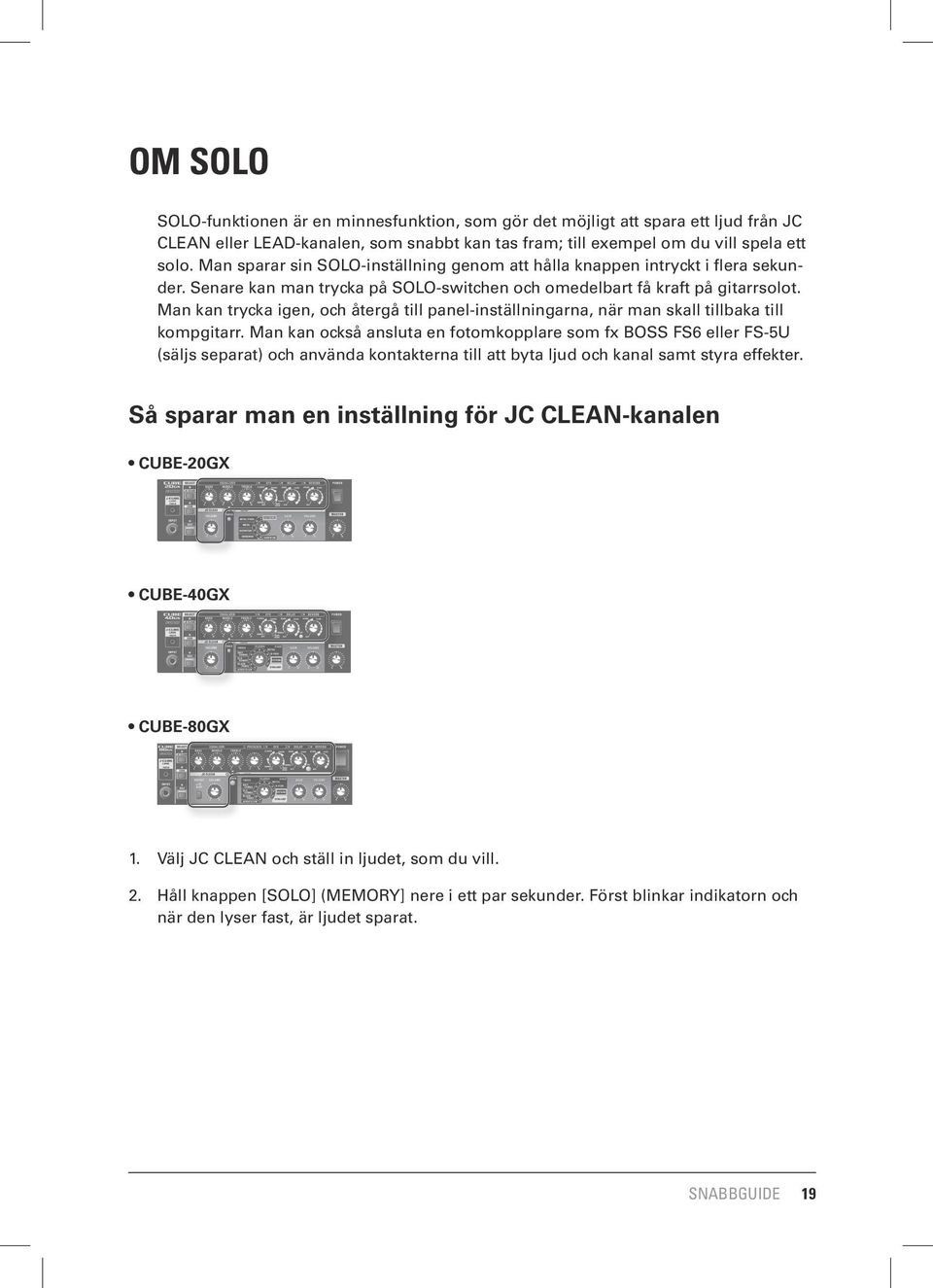

19 OM SOLO SOLO-funktionen är en minnesfunktion, som gör det möjligt att spara ett ljud från JC CLEAN eller LEAD-kanalen, som snabbt kan tas fram; till exempel om du vill spela ett solo. Man sparar sin SOLO-inställning genom att hålla knappen intryckt i flera sekunder. Senare kan man trycka på SOLO-switchen och omedelbart få kraft på gitarrsolot. Man kan trycka igen, och återgå till panel-inställningarna, när man skall tillbaka till kompgitarr. Man kan också ansluta en fotomkopplare som fx BOSS FS6 eller FS-5U (säljs separat) och använda kontakterna till att byta ljud och kanal samt styra effekter. Så sparar man en inställning för JC CLEAN-kanalen CUBE-20GX CUBE-40GX CUBE-80GX 1. Välj JC CLEAN och ställ in ljudet, som du vill. 2. Håll knappen [SOLO] (MEMORY] nere i ett par sekunder. Först blinkar indikatorn och när den lyser fast, är ljudet sparat. SNABBGUIDE 19

20 Så sparar man en inställning för LEAD-kanalen CUBE-20GX CUBE-40GX CUBE-80GX 1. Välj LEAD och ställ in ljudet, som du vil. 2. Håll knappen [LEAD] nere i ett par sekunder. Först blinkar indikatorn och när den lyser fast, är ljudet sparat. Så tar man fram ett sparat ljud 1. Tryck på knappen [SOLO] (MEMORY] så indikatorn lyser. Redigering och lagring av SOLO 1. Välj SOLO och ställ in knapparna, som du vill. 2. Håll knappen [SOLO] (MEMORY] nere i ett par sekunder. Först blinkar indikatorn och när den lyser fast, är ljudet sparat. 20 SNABBGUIDE

21 ANVÄND TUNER Cube GX är utrustad med en tuner (stämapparat), så du kan stämma en ansluten gitarr, antingen via Manual eller Kromatisk. Ljudet hörs inte från högtalaren, när du stämmer. OBS: Använd alltid Manual Tuning, om strängarna är mycket ostämda (till exempel om det är nya strängar på). PS: På Cube GX40/80 har du lite fler valmöjligheter, när du stämmer. CUBE-20GX CUBE-40GX/80GX Manual tuning Så gör du, när du stämmer var sträng manuellt: 1. Tryck på [TUNER]-knappen, så knappen lyser. 2. Använd [TYPE]-ratten för att välja den sträng du vill stämma. Inställning med [TYPE]-ratten: 7B: Öppen sträng 7 på en sjusträngad gitarr (bara Cube 40GX/80GX) 6Eb: Öppen sträng 6, stämd halvton ner) (bara Cube 40GX/80GX) 6E: Öppen sträng 6 (E) 5A: Öppen sträng 5 (A) 4D: Öppen sträng 4 (D) SNABBGUIDE 21

22 3G: Öppen sträng 3 (G) 2H: Öppen sträng 2 (H) 1E: Öppen sträng 1 (E) Ab: Öppen sträng 5, stämd halvton ner (bara Cube 40GX/80GX) Abb: Öppen sträng 5, stämd helton ner till G (bara Cube 40GX/80GX) 3. Spela på den sträng du vill stämma. Stäm strängen, tills indikatorn lyser. För låg Tonen stämmer För hög Lyser rött Lyser grönt Lyser rött 4. När du är färdig med att stämma, trycker du på [TUNER]-knappen igen. Kromatisk tuning Om du håller [TUNER]-knappen nere i en sekund eller mer kommer knappen blinka och gå till Kromatisk inställning. Här kan du slå an en sträng och tunern kommer automatisk hitta den närmaste tonen, så gitarren kan stämmas efter den. Som vid manuell stämning, lyser den gröna lampan, när strängen stämmer. När du är färdig med att stämma kromatisk, trycker du på [TUNER]-knappen igen. 22 SNABBGUIDE

23 ANVÄND I-CUBE LINK i-cube LINK är en funktion, som gör att du både kan använda Cube GX s AUX IN på vanligt vis och som audiointerface, då du kan ansluta en ipad eller iphone och spela in, det du spelar. Du skall i så fall använda medföljande 4-pols kabel. ipad/iphone app Gitarr/ mikrofonljud Ljud från ipad/iphone går till Cube GX ipad/iphone output Guitar sound Ljudet från din gitarr skickas från Cube GX till ipad/iphone * Om du bara vill höra ljuden från ipad/iphone, skall du vrida ned [VOLYM]-ratten på var kanal. Läs mer om i-cube LINK på SNABBGUIDE 23

24 TILLBAKA TILL GRUNDINSTÄLLNINGAR (FACTORY RESET) Om Cube GX av en eller annan orsak inte helt fungerar som den skall och du inte kan hitta tillbaka till optimala inställningar, finns en lösning. Du kan göra en Factory Reset, en initialisering, som nollställer förstärkaren och dess inställningar och återställer Cube GX tillbaka till utgångspunkten. Factory Reset kommer kort sagt ge förstärkaren de inställningar den var programmerad med, då den lämnade fabriken. PS: OBSERVERA! En Factory Reset raderar alla inställningar du har gjort och raderar de ljud du har sparat! 1. Håll [LEAD] och (SOLO](MEMORY)-knapparna nere, medan du sätter på Cube GX. Alla lampor kommer att blinka, dina inställningar raderas och förstärkaren återställs. Du kan hitta ännu flera tips och tricks i den engelska Owner s Manual. Mycket nöje med Cube GX. 24 SNABBGUIDE

25 ANTECKNINGAR QUICK GUIDE 25

26 ANTECKNINGAR 26 QUICK GUIDE

27 ANTECKNINGAR QUICK GUIDE 27

28 XXXXXX (DK/NO) XXXXXXXXX ROLAND SCANDINAVIA AS DENMARK Skagerrakvej 7 DK-2150 Nordhavn SWEDEN Mårbackagatan 31, 4tr SE Farsta NORWAY Lilleakerveien 2 P.O. Box 95, Lilleaker NO-0216 Oslo FINLAND Vanha Nurmijärvent. 62 FIN Vantaa support@roland.dk roland.support@roland.se support@roland.no support@roland.fi
