1 Projekteringsanvisning för bostadsventilation

2 PROJEKTERINGSANVISNING FÖR BOSTADSVENTILATION Projekteringsgång Luftflöden Luftflödet skall projekteras enligt gällande bestämmelser och rekommendationer enligt BBR (Boverkets Byggregler) alternativt med behovsstyrning efter specifik belastning avsende t.ex. koldioxid- eller fukthalt. Normalt skall sovrum, vardagsrum och liknande rum ha tilluft medan kök, toalett, badrum, garderob, tvättstuga och liknande rum ska ha frånluft. Bostadens uppvärmda volym och behovet av frånluftsventilation beräknas. Tillförsel av uteluft skall kontinuerligt vara minst 0,35 l/s per m 2 golvarea när bostaden används. Det totala uteluftsflödet bör vara ca 5 10 % lägre än frånluftsflödet. Om man har behovsstyrning via t.ex. tidur eller närvarogivare kan uteluftsflödet sänkas till minst 0,10 l/s per m 2 golvarea när ingen vistas i bostaden. OBS! Angivna luftflöden är minimikrav. Särskild hänsyn skall alltid tas till personbelastning, fuktbelastning, emissioner från inredning och byggmaterial samt förekomst av matos. Cirkulationsluft får endast användas inom en och samma bostad och frånluft från kök, hygienrum och liknande får inte cirkuleras. Vid användning av cirkulationsluft gäller fortfarande kravet på tillförsel av uteluft med minst 0,35 l/s per m 2 golvarea. Till- och frånluftsdonens placering i bostaden väljs så att luften blandas väl utan att skapa drag. De rumsspecifika luftflödena fastställs med hänsyn till BBR. Luftpassagen mellan rummen sker genom luftspalter under dörrarna eller överluftsgaller. Luftspalterna skall vara tillräckligt stora så att luften kan förflyttas utan hinder eller stora tryckfall. Ur frånluftfläktens dimensioneringsdiagram och tabell över eleffektförbrukning säkerställer man att driftpunkten ligger under SFP v 2,0 kw/(m 3 s) vid luftflödet under normal drift. Det skall därutöver finnas cirka 30 % forceringsmån. Om det finns eldstad i bostaden, ska tillräcklig mängd förbränningsluft tillföras. Tillverkarens anvisningar skall följas. Installation av aggregat Aggregatet skall installeras i utrymmen där temperaturen är högre än +10 C. Ventilationsaggregatet bör inte monteras på väggar som gränsar till sovrum eller liknande utrymmen, där driftljudet kan bli störande. Lämpliga monteringsplatser är t.ex. tvättstuga, klädkammare, förråd, badrum och hall. De mindre aggregaten har modulmått och passar t.ex. ovanför en tvättmaskin. Ventilationsaggregatet placeras så att det finns minst lika mycket serviceutrymme framför aggregatet som aggregatets djup så att t.ex. värmeväxlare och filter kan dras ut Ventilationsaggregatets huvudbrytare utgörs av stickproppen som därför ska placeras lättillgängligt. Kondensvatten från ventilationsaggregatet ska ledas till golvbrunn, tvättställets avlopp eller motsvarande med en styv slang eller ett rör med minst 12 mm innerdiameter. Slangen får inte ha ett andra vattenlås eller dras vågrätt. Vattenlåsets uppdämningshöjd bör vara minst 10 cm. Kanalsystem allmänt Ventilationskanalerna ska projekteras så att de skapar så låga tryckfall som möjligt. Flödeshastigheten i huvudkanalen ska vara lägre än 5 m/s och i grenkanalerna lägre än 3 m/s (motsvarar ungefär 1 Pa/m). I flervåningshus kan kanalerna monteras i innertak eller byggas in ovanpå köksskåp eller döljas på annat sätt. I småhus kan kanalerna också monteras på vinden. Infästningar ska göras så att kanalernas tyngd bärs upp av andra byggnadsdelar. Uteluft Uteluft tas vanligen in via ytterväggsgaller på fasad. Det skall dimensioneras så att flödeshastigheten inte överstiger 2 m/s. Om möjligt ska placeringen inte vara direkt solbelyst för att hålla nere tilluftstemperaturen sommartid. Placering mot livligt trafikerad gata eller område med risk för dofter och föroreningar ska också undvikas. Ytterväggsgallret monteras väderskyddat under takutsprång och skall vara utformat och tätat så att eventuellt regnvatten inte kan tränga in i fasaden. Insektsnät med mindre maskor än 8 mm är inte lämpligt. Om uteluftskanalen är lång eller har många böjar ökas dimensionen för att hålla tryckfallet nere. Avluft Avluft leds vanligen ut på tak eller fasad via avluftshuv. Lokala bestämmelser eller restriktioner kan förekomma och skall alltid kontrolleras innan placeringen fastställs. Kanalsystemet skall dimensioneras för så låga tryckfall som möjligt. Genomföringar och anslutningar skall vara regnskyddade. Frånluft Som samlingskanal för frånluften väljs en kanal med minst samma mått som utloppet. I vissa fall kan det finnas skäl att välja en större kanal. Övriga frånluftskanaler ansluts till samlingskanalen. Då aggregatet inte köksmonteras med spiskåpa direkt under aggregatet kan spiskåpa vid behov ändå anslutas via kanal till aggregatets bypass-anslutning. I aggregat med roterande värmeväxlare bör man alltid använda köksförbigången för effektivt avlägsnande av matos och förhindra att värmeväxlarens rotor smutsas ned. Tilluft Tilluftens samlingskanal dras till de luftdon för vilka de största luftflödena har beräknats. Övriga tilluftsdon ansluts till samlingskanalen med kanal av samma dimension som luftdonen.

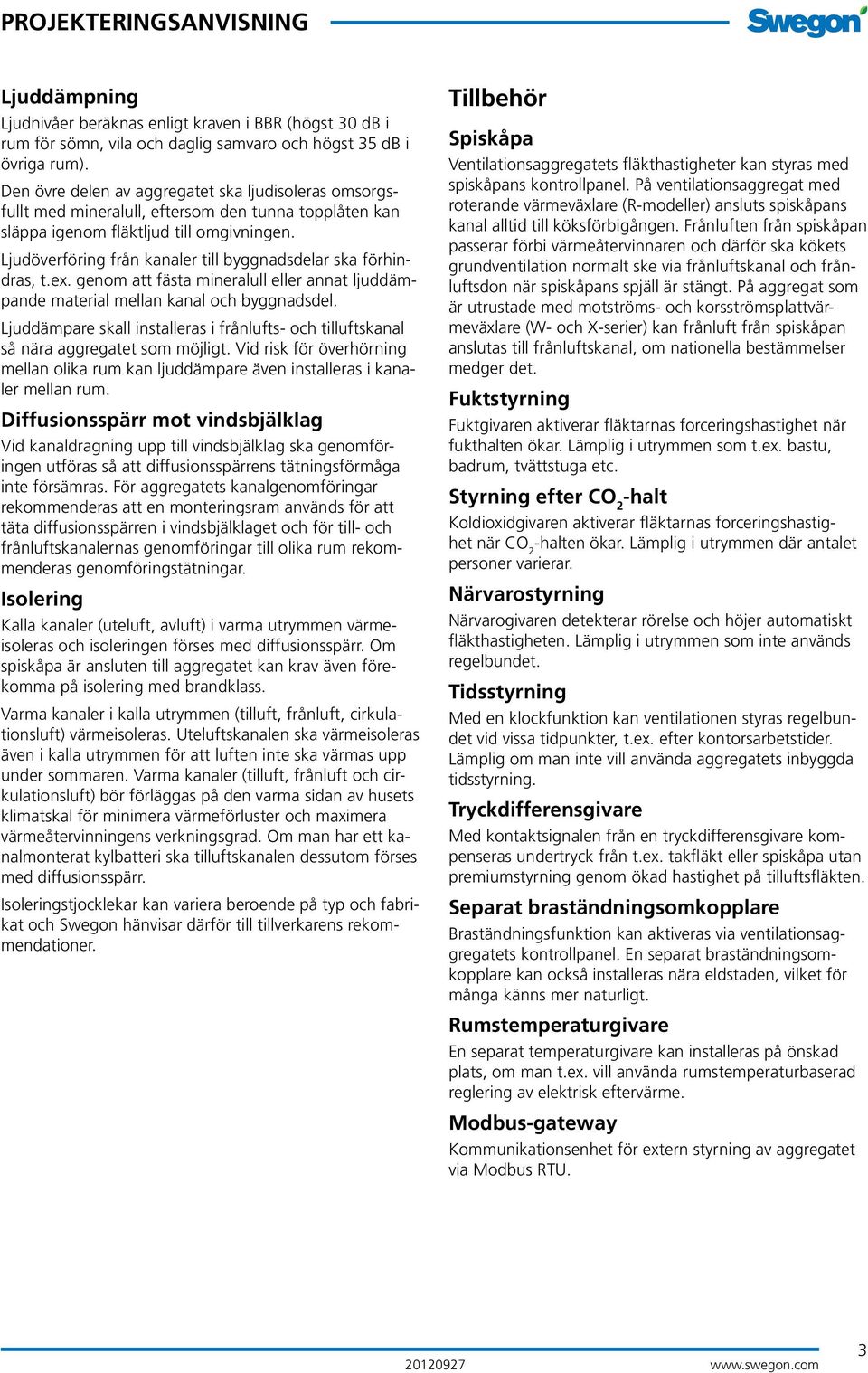

3 Ljuddämpning Ljudnivåer beräknas enligt kraven i BBR (högst 30 db i rum för sömn, vila och daglig samvaro och högst 35 db i övriga rum). Den övre delen av aggregatet ska ljudisoleras omsorgsfullt med mineralull, eftersom den tunna topplåten kan släppa igenom fläktljud till omgivningen. Ljudöverföring från kanaler till byggnadsdelar ska förhindras, t.ex. genom att fästa mineralull eller annat ljuddämpande material mellan kanal och byggnadsdel. Ljuddämpare skall installeras i frånlufts- och tilluftskanal så nära aggregatet som möjligt. Vid risk för överhörning mellan olika rum kan ljuddämpare även installeras i kanaler mellan rum. Diffusionsspärr mot vindsbjälklag Vid kanaldragning upp till vindsbjälklag ska genomföringen utföras så att diffusionsspärrens tätningsförmåga inte försämras. För aggregatets kanalgenomföringar rekommenderas att en monteringsram används för att täta diffusionsspärren i vindsbjälklaget och för till- och frånluftskanalernas genomföringar till olika rum rekommenderas genomföringstätningar. Isolering Kalla kanaler (uteluft, avluft) i varma utrymmen värmeisoleras och isoleringen förses med diffusionsspärr. Om spiskåpa är ansluten till aggregatet kan krav även förekomma på isolering med brandklass. Varma kanaler i kalla utrymmen (tilluft, frånluft, cirkulationsluft) värmeisoleras. Uteluftskanalen ska värmeisoleras även i kalla utrymmen för att luften inte ska värmas upp under sommaren. Varma kanaler (tilluft, frånluft och cirkulationsluft) bör förläggas på den varma sidan av husets klimatskal för minimera värmeförluster och maximera värmeåtervinningens verkningsgrad. Om man har ett kanalmonterat kylbatteri ska tilluftskanalen dessutom förses med diffusionsspärr. Isoleringstjocklekar kan variera beroende på typ och fabrikat och Swegon hänvisar därför till tillverkarens rekommendationer. Tillbehör Spiskåpa Ventilationsaggregatets fläkthastigheter kan styras med spiskåpans kontrollpanel. På ventilationsaggregat med roterande värmeväxlare (R-modeller) ansluts spiskåpans kanal alltid till köksförbigången. Frånluften från spiskåpan passerar förbi värmeåtervinnaren och därför ska kökets grundventilation normalt ske via frånluftskanal och frånluftsdon när spiskåpans spjäll är stängt. På aggregat som är utrustade med motströms- och korsströmsplattvärmeväxlare (W- och X-serier) kan frånluft från spiskåpan anslutas till frånluftskanal, om nationella bestämmelser medger det. Fuktstyrning Fuktgivaren aktiverar fläktarnas forceringshastighet när fukthalten ökar. Lämplig i utrymmen som t.ex. bastu, badrum, tvättstuga etc. Styrning efter CO 2 -halt Koldioxidgivaren aktiverar fläktarnas forceringshastighet när CO 2 -halten ökar. Lämplig i utrymmen där antalet personer varierar. Närvarostyrning Närvarogivaren detekterar rörelse och höjer automatiskt fläkthastigheten. Lämplig i utrymmen som inte används regelbundet. Tidsstyrning Med en klockfunktion kan ventilationen styras regelbundet vid vissa tidpunkter, t.ex. efter kontorsarbetstider. Lämplig om man inte vill använda aggregatets inbyggda tidsstyrning. Tryckdifferensgivare Med kontaktsignalen från en tryckdifferensgivare kompenseras undertryck från t.ex. takfläkt eller spiskåpa utan premiumstyrning genom ökad hastighet på tilluftsfläkten. Separat braständningsomkopplare Braständningsfunktion kan aktiveras via ventilationsaggregatets kontrollpanel. En separat braständningsomkopplare kan också installeras nära eldstaden, vilket för många känns mer naturligt. Rumstemperaturgivare En separat temperaturgivare kan installeras på önskad plats, om man t.ex. vill använda rumstemperaturbaserad reglering av elektrisk eftervärme. Modbus-gateway Kommunikationsenhet för extern styrning av aggregatet via Modbus RTU

4 System och genomförandesätt Allmänt Vilket system man väljer beror på specifika förhållanden för varje objekt. Det kan också förekomma lokala bestämmelser eller restriktioner som styr valet av system. Avluft genom vägg När avluften blåses ut genom väggen uppnås följande fördelar: - Avluftskanalens längd minskar och kanalerna kan i allmänhet placeras friare och till lägre kostnad - Kanalsystemets totala energieffektivitet förbättras, regleringen underlättas och blir oberoende av byggnadens höjd - Lägenhetsyta sparas när inga vertikala kanaler behövs Avluft på tak När avluften blåses ut på taket uppnås följande fördelar: - När avluften styrs ut på taket på kontrollerat sätt elimineras risken att avluften blandas med tilluften - Vindlasternas påverkan på avluftens utlopp minskar

5 Allmänna tips och råd 1. Rätt storlek på ytterväggsgaller --vid kanal Ø 125 ökas anslutningen till Ø 200 och vid kanal Ø 160 ökas anslutningen till Ø insektsnätet tas bort eller årlig service utförs. 2. Rätt storlek på avluftsutlopp --Utloppets tryckförlust ska vara < 25 Pa. 3. Rätt storlek på aggregat --Med ett för litet aggregat, t.ex. i tvättstugan, tvingas aggregatet gå på hög effekt vilket kan medföra ljudproblem. 4. Rätt luftmängd --Projektera för rätt luftmängd, dvs minst 0.5 x bostadens volym eller 0,35 l/s per m 2. Särskild hänsyn skall alltid tas till förväntad belastning. 5. Rätt ljuddämpare --Välj inte för små ljuddämpare. Ljuddämparens typ ska framgå av ventiltionsritning. --Ocentrerade och fyrkantiga ljuddämpare, typ Swegons CLA, är effektivare än runda. 6. Ljud från kanalsystem --Ventilationsaggregatet är tyst men ljud sprids till omgivningen via kanalerna (obs! 0,5 mm tjock plåt i kanalerna). Använd spirokanal i så stor utsträckning som möjligt. --Även mellanrummet mellan aggregatet och ljuddämparen ska isoleras. 7. Till- och frånluftskanaler --Till- och frånluftskanalerna ska helst projekteras för placering i varma utrymmen. I kalla utrymmen är isoleringen ofta bristfällig. Förläggning av kanaler i blåsull är som regel inte tillräckligt utan tilläggsisolering behövs. 10. Vattenburen eftervärme --I vattenburna uppvärmningssystem lönar det sig att också välja vattenburen eftervärmning (Econo-modellerna). 11. Ventilation i sovrum --Sovrummens ventilation kan bli otillräcklig, speciellt om dörrarna är stängda. --Dörrspalter saknas (övertryck i rummet). Dörrspalten ska vara minst ca 100 cm². 12. Bostadens klimatskal --Tätheten hos bostadens ytterskal får inte försämras genom en dålig installation av ventilationssystemet. --Tätningar för diffusionsspär rekommenderas vid genomföringar. 13. Cirkulationsluft --Användning av cirkulationsluft rekommenderas om aggregatet har sådana möjligheter (CASA 440 eller W130). --Ger värmeutjämning från braskamin --Behovet av eftervärmningseffekt blir nästan försumbart. 14. Injustering --Slutlig injustering av ventilationssystemet är viktig för systemets funktion, komfort och driftekonomi 15. Utbildning av slutanvändare --Boende ska känna till hur kontrollpanelens används och hur och när de olika fläkthastigheterna skall användas. --Boende, fastighetsskötare eller servicefirma skall regelbundet rengöra eller byta filter. 8. Avluftskanal --I flervåningshus ska avluftskanalen isoleras om den går genom ett varmt utrymme. 9. Isolering av uteluftskanal --På en sommarvarm vind ska uteluftskanalen isoleras så att luften inte värms upp
