Digitala TV-mottagare
|
|
|
- Sven-Erik Lundberg
- för 8 år sedan
- Visningar:
Transkript
1 Digitala TV-mottagare Anders Nyberg SVT Teknik Strategi 2009 Digitala TV-mottagare Set-top-box eller IRD (integrated receiver decoder) IDTV (Integrated Digital TV) PC-kort 1
2 Digital TV Ljud, bild, text-tv, undertext Interaktivitet? Tilläggstjänster knutna till programmen - Enhanced broadcasting? Internet, e-post, EPG, spel? Shopping, bankärenden etc? Beståndsdelar Hårdvara API, Operativsystem Applikationer Conditional Access system - åtkomstkontroll 2
3 Arkitektur Applikationer API OS Eventuellt Integrerat Drivrutiner Hårdvara Hårdvara Tuner & Demodulator Front-end C-Kabel, S-Satellit, T-Marksänd, IP-Bredband Demultiplexer Descrambler MPEG Audio & Video decoder CPU, RAM, flashminne, Grafik, D/A Diverse in- och utgångar, Modem, Ethernet 3

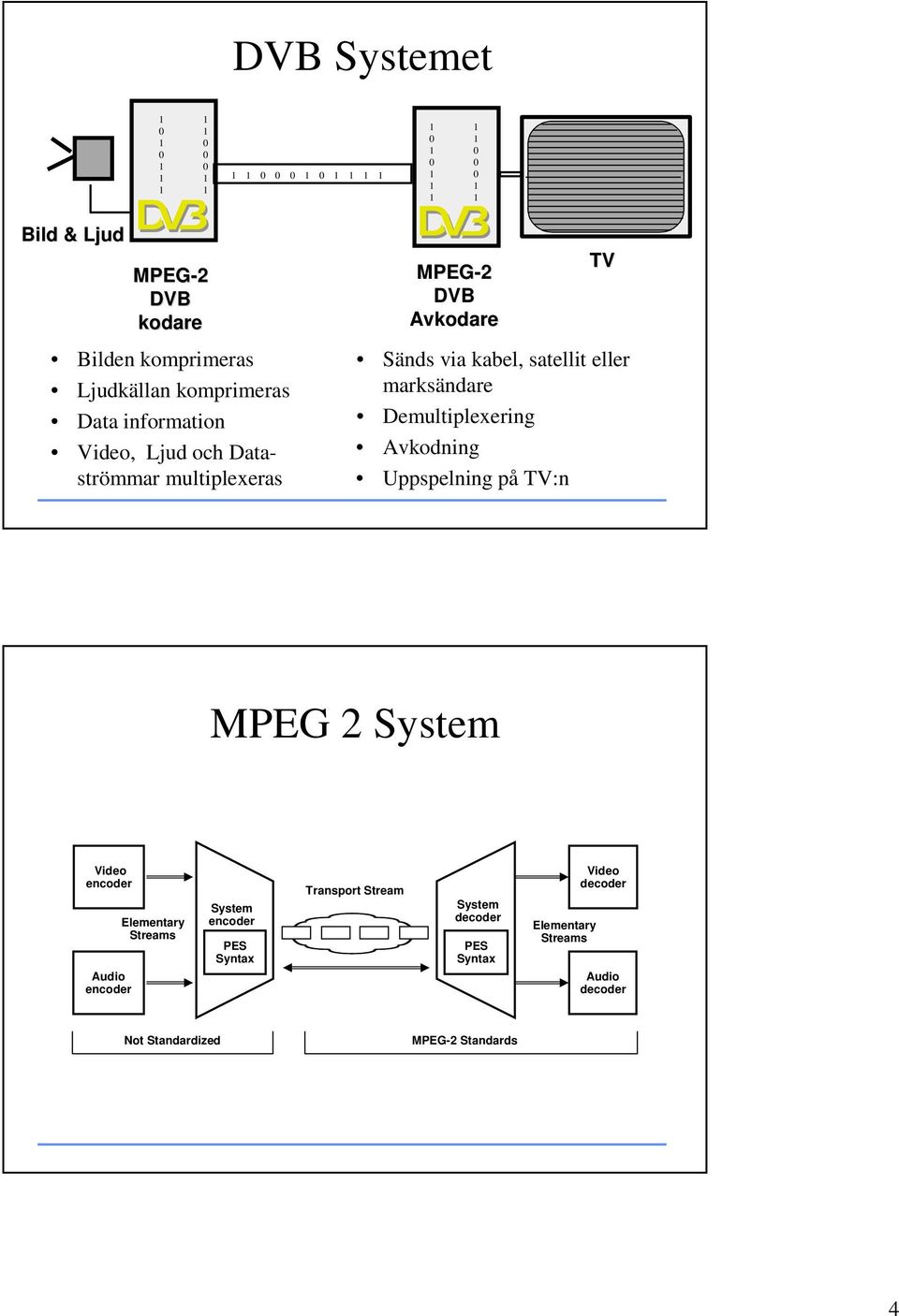

4 DVB Systemet Bild & Ljud MPEG-2 DVB kodare Bilden komprimeras Ljudkällan komprimeras Data information Video, Ljud och Dataströmmar multiplexeras MPEG-2 DVB Avkodare TV Sänds via kabel, satellit eller marksändare Demultiplexering Avkodning Uppspelning på TV:n MPEG 2 System Video encoder Audio encoder Elementary Streams System encoder PES Syntax Transport Stream System decoder PES Syntax Elementary Streams Video decoder Audio decoder Not Standardized MPEG-2 Standards 4
5 Kanalegenskaper Satellit Kabel Marksändning Bredbandsnät Signalstyrka Låg Hög Låg - Hög -- Reflexer Nej Små Starka -- Tillgänglig Bandbredd Olinearitet (klippning) Stor Liten Liten Liten Ja Nej Nej -- Störningar Brus Interferens Starka sporadiska Dataförlust Tidsjitter DVB-S satellit MPEG-2 Transport ström Adaption: Yttre felskydd: Reed - Solomon kod Pulsformning Randomisering Interfoliering Inre felskydd: Faltnings kod I Q QPSK Modulering IF Anpassat för f r att fungera för f transponder bandbredder mellan 26MHz - 72 MHz. En bärvb rvåg. Bra felskydd. QPSK signal medger mottagning av svaga signaler. RF Frekvens omvandling 5
6 DVB-C kabel MPEG-2 Transport Ström Adaption: Yttre felskydd: Reed - Solomon kod I Randomisering Interfoliering Pulsformning Q QAM Modulering IF Frekvens omvandling Anpassat för f r kabel-tv kanalkanalraster. Ingen inre faltningskod System baserat påp 64 QAM, men både b högre h och lägre l moder möjligam Maximal bitahstighet per kanal cirka 38.5 Mbits/s MPEG-2 Transport Ström Adaption: Randomisering DVB-T terrester Yttre felskydd: Reed - Solomon kod Yttre Interfoliering Inre felskydd: Faltnings kod Inre Interfoliering Symbol mappning Synk, piloter och TPS data Till sändaren Frekvens omvandling Omvandling digital till analog Lägg till skyddslucka Generering av OFDM vågform Anpassning av dataram 6
7 DVB avkodare, visar på likheter Marksändsignal Satellitsignal RF & QPSK demod Matchat filter & utjämnare Inre felskydd FEC dekoder Synk detektor Kabelsignal Regenerering av bärvåg och bitklocka Interfoliering Reed- Solomon avkodare Borttagning av randomisering Outgångs interface Data Klocka DVB avkodare, visar på likheter Marksändsignal Satellitsignal Kabelsignal RF & QPSK demod RF & QAM demod Matchat filter & utjämnare Matchat filter & utjämnare Inre felskydd FEC dekoder Differentiell avkodare Synk detektor Regenerering av bärvåg och bitklocka Interfoliering Reed- Solomon avkodare Borttagning av randomisering Outgångs interface Data Klocka 7
8 DVB avkodare, visar på likheter Marksändsignal RF & OFDM demod Interfoliering Satellitsignal RF & QPSK demod Matchat filter & utjämnare Inre felskydd FEC dekoder Synk detektor Kabelsignal RF & QAM demod Matchat filter & utjämnare Differentiell avkodare Regenerering av bärvåg och bitklocka Interfoliering Reed- Solomon avkodare Borttagning av randomisering Outgångs interface Data Klocka Orthogonal Frequency Division Multiplex OFDM - kanal 1116 Hz 0,4 MHz 6817 bärvågor 7,6 MHz 8

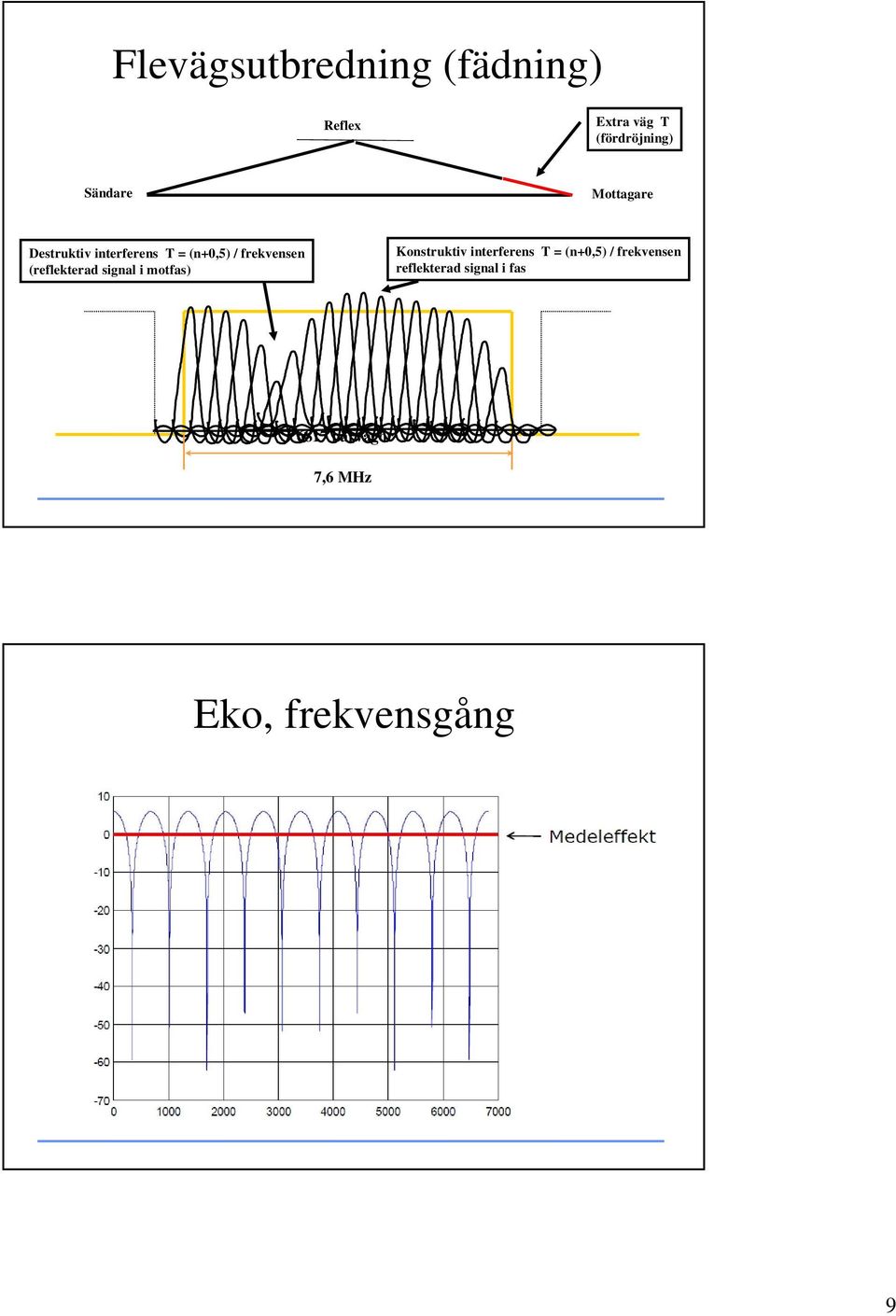

9 Flevägsutbredning (fädning) Reflex Extra väg T (fördröjning) Sändare Mottagare Destruktiv interferens T = (n+0,5) / frekvensen (reflekterad signal i motfas) Konstruktiv interferens T = (n+0,5) / frekvensen reflekterad signal i fas 6817 bärvågor 7,6 MHz Eko, frekvensgång 9

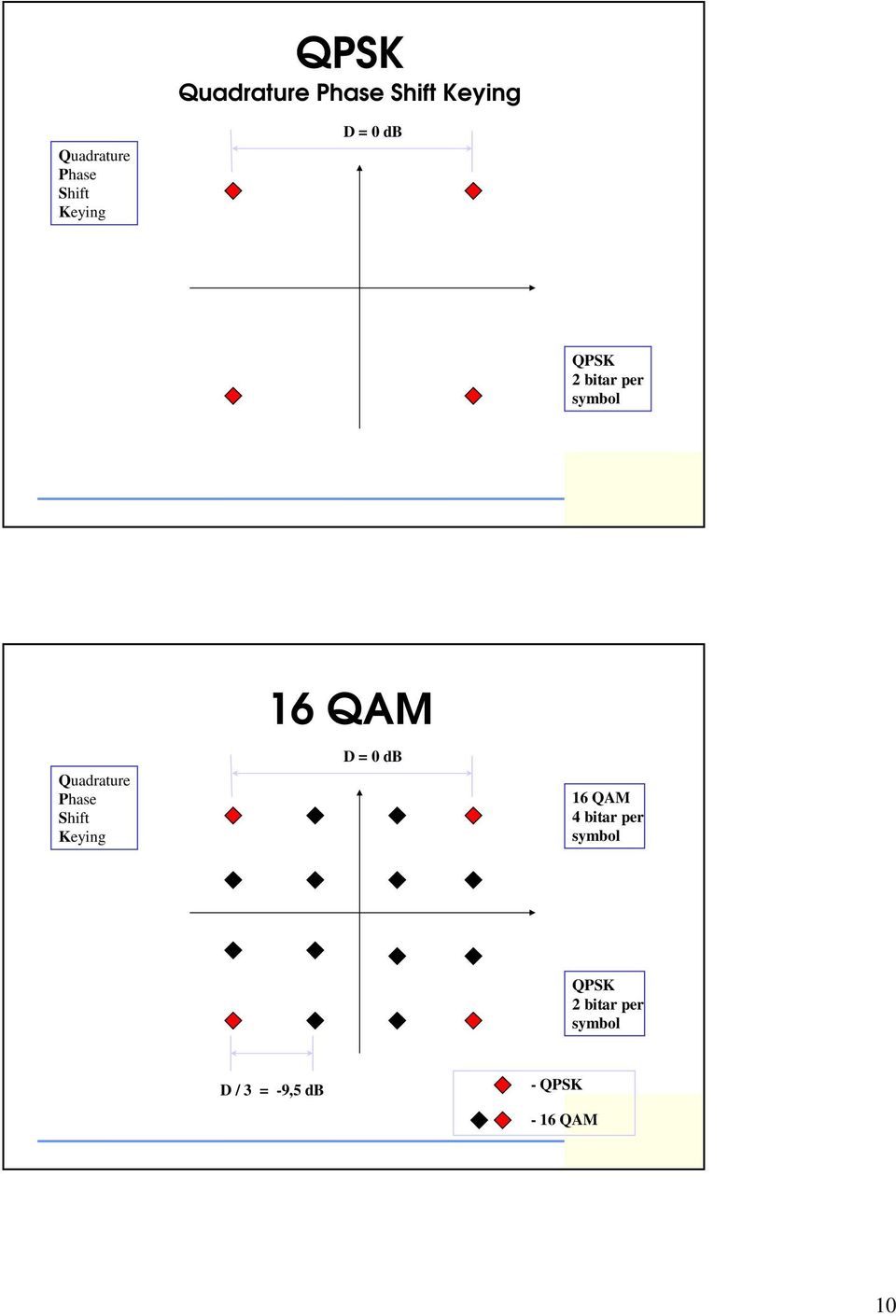

10 QPSK Quadrature Phase Shift Keying Quadrature Phase Shift Keying D = 0 db QPSK 2 bitar per symbol Quadrature Phase Shift Keying 16 QAM D = 0 db 16 QAM 4 bitar per symbol QPSK 2 bitar per symbol D / 3 = -9,5 db - QPSK - 16 QAM 10

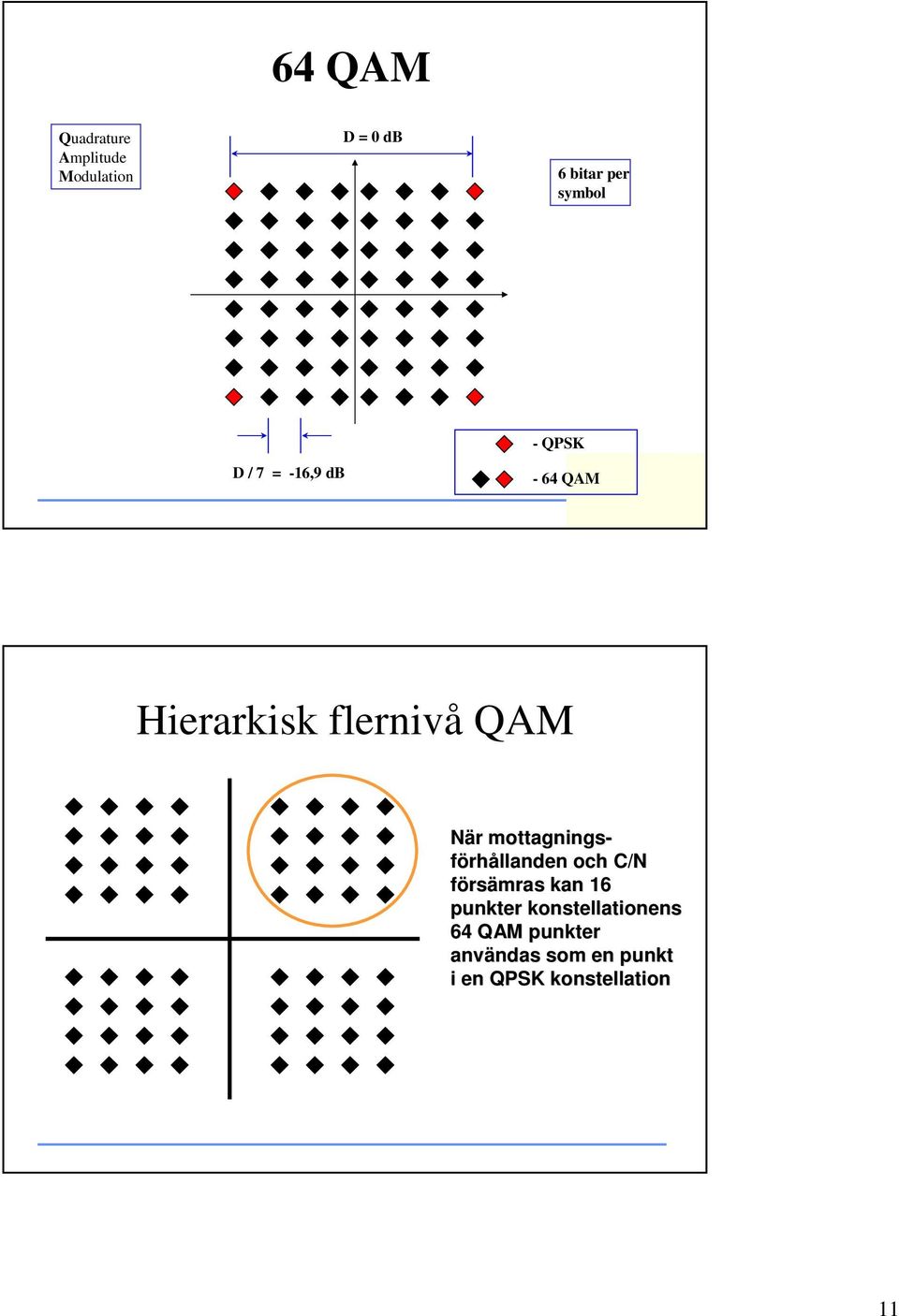

11 64 QAM Quadrature Amplitude Modulation D = 0 db 6 bitar per symbol D / 7 = -16,9 db - QPSK - 64 QAM Hierarkisk flernivå QAM När mottagningsförhållanden och C/N försämras kan 16 punkter konstellationens 64 QAM punkter användas ndas som en punkt i en QPSK konstellation 11

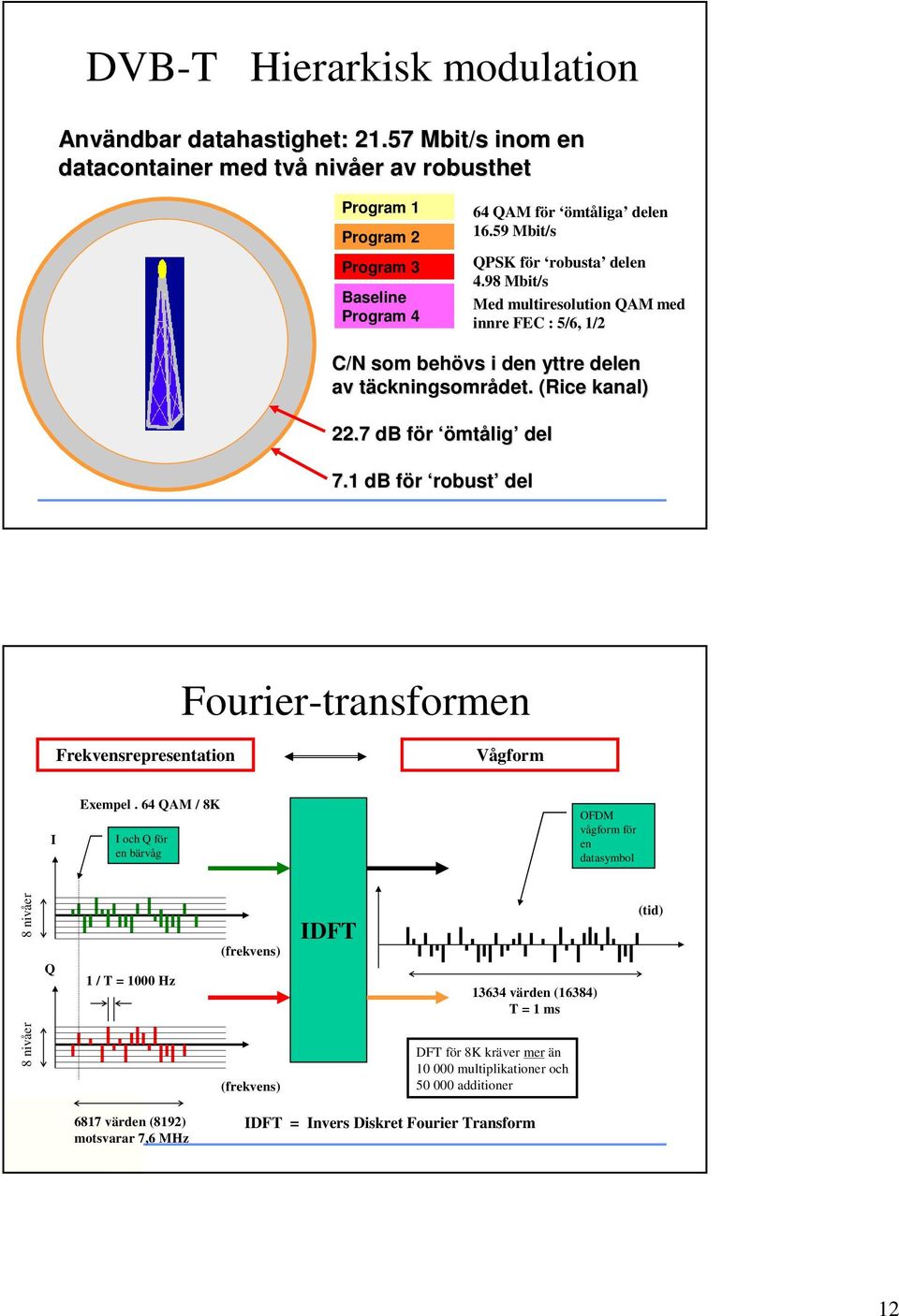

12 DVB-T Hierarkisk modulation Användbar ndbar datahastighet: Mbit/s inom en datacontainer med två nivåer av robusthet Program 1 Program 2 Program 3 Baseline Program 4 64 QAM för ömtåliga delen Mbit/s QPSK för robusta delen 4.98 Mbit/s Med multiresolution QAM med innre FEC : 5/6, 1/2 C/N som behövs i den yttre delen av täckningsomrt ckningsområdet. (Rice( kanal) 22.7 db för f ömt mtålig del 7.1 db för f robust del Fourier-transformen Frekvensrepresentation Vågform I Exempel. 64 QAM / 8K I och Q för en bärvåg OFDM vågform för en datasymbol 8 nivåer Q 1 / T = 1000 Hz (frekvens) IDFT värden (16384) T = 1 ms (tid) 8 nivåer (frekvens) DFT för 8K kräver mer än multiplikationer och additioner 6817 värden (8192) motsvarar 7,6 MHz IDFT = Invers Diskret Fourier Transform 12
13 Transmissionsram för DVB-T f 1 Bärvåg 0 f MHz Bärvåg k max Frekvens Symbol 67 Symbol 0 Symbol 1 Symbol 2 Symbol 3 Kontinuerlig Pilot Data Scattered Pilot Kontinuerlig Pilotsignal TPS-Pilot TPS-Pilot Kontinuerlig Pilot 2k-mode: k max k-mode: k max Tid Bärvågsavstånd i 2K-mode = 4464 Hz, i 8K-mode = 1116 Hz Skyddslucka Skydds- lucka T G Symboltid T S Fördröjd reflekterad signal Exempel för f r 8K system: T s = 1ms, T G =0.25ms 1 ms motsvarar 300 km 13
14 DVB-T Skyddslucka Direktsignal t Eko 1 t Eko 2 t Co-channel t Mottagen signal t T g T s T want DVB-T Sändaren 14
15 Randomisering Randomisering 15
16 Reed-Solomon felskydd Interfoliering 16
17 Faltningskodning Punktering av kod 17
18 Gruppering av data DVB-T Modulationsteknik Randomisering Avlägsnar systematiska bit-mönster ( eller ) Reed-Solomon kodning Felskydd, korrigerar upp till 8 byte av 204 (~4% felhalt) Interfoliering Motverkar att en felskur drabbar intilliggande databitar Faltningkodning Extra felskydd (skurfelsrättande) Gruppering av data Omvandlar binära data till amplitudvärden Interfoliering Motverkar selektiv fädning (bortfall av enstaka bärvågor) 18
19 TPS f 1 Bärvåg 0 f MHz Bärvåg k max Frekvens Symbol 67 Symbol 0 Symbol 1 Symbol 2 Symbol 3 Kontinuerlig Pilot TPS-Pilot Kontinuerlig Pilot Data Kontinuerlig Pilotsignal Scattered Pilot TPS-Pilot Tid Transmission Parameter Signalling Sänds parallellt över 68 fast tilldelade bärvågor Moduleras som differentiell 2-fas modulering (DPSK-2) Demoduleras utan låsning till pilottoner Överför 68 bitar (en frame) varav 37 är information Innehåller information för inställning av DVB-T demodulatorn 19

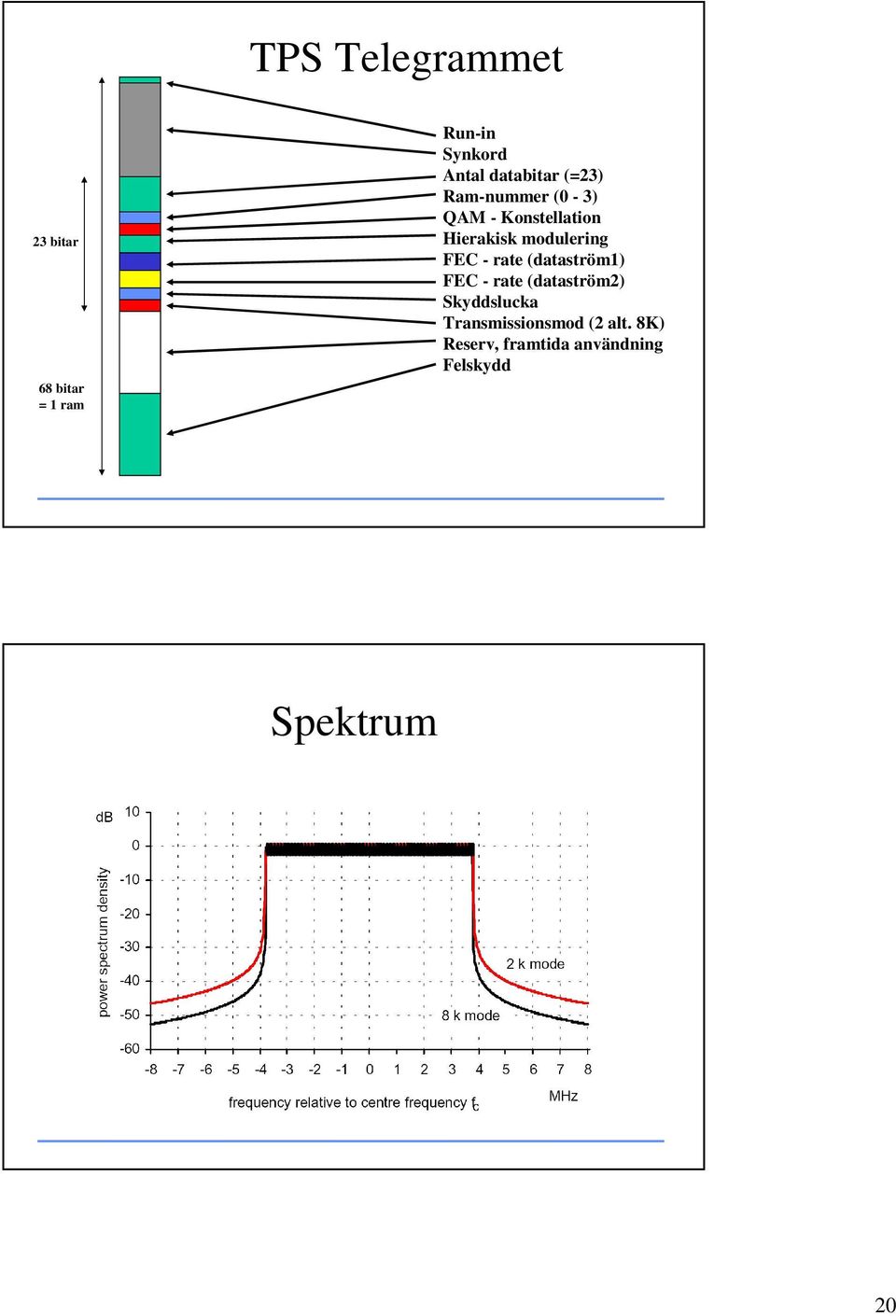

20 TPS Telegrammet 23 bitar 68 bitar = 1 ram Run-in Synkord Antal databitar (=23) Ram-nummer (0-3) QAM - Konstellation Hierakisk modulering FEC - rate (dataström1) FEC - rate (dataström2) Skyddslucka Transmissionsmod (2 alt. 8K) Reserv, framtida användning Felskydd Spektrum 20
21 DVB-T egenskaper Samma kärna som DVB-S och DVB-C. Punkterad faltningskod som i DVB-S OFDM baserad QPSK eller QAM modulation vilket ger bra stabilitet mot flervägs-fäding DVB-T erbjuder 2k eller 8k OFDM Två nivåers hierarkisk kanalkodning och modulation möjligt Hierarkisk MPEG-2 källkodning Möjlighet till nationella eller lokala single frequency networks. DVB-T varianter Svensk konfiguration Engelsk konfiguration Tysk konfiguration Mbit/s 21
22 Prestanda Sändareffekt (relativ) 300W 100W 30W 10W 3W 1W Sverige Storbrittanien Tyskland Modulation Svensk multiplex konfiguration Code Rate (FEC) 2 / 3 Guard Interval 1 / 8 Mode 64 QAM 8K Bit-rate 22,12 Mbit/s 22
23 Singelfrekvens nät Gap filler 23
24 DVB-T2 Signalmoder Felkorrigering Skyddslucka FFT (bärvågor) Pilottoner Kontinuerlig pilot DVB-T QPSK, 16-QAM, 64-QAM Faltningskod + RS 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/8, 1/16, 1/32 2K, 8K 8% 2,6% DVB-T2 QPSK, 16-QAM, 64-QAM, 256-QAM LPDC + BCH 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128 1K, 2K, 4K, 8K, 16K, 32K 1%, 2%, 4%, 8% 0,35% 24
25 DVB-T2, PLP Service Specific Robustness - Physical Layer Pipes (PLP - Varje Slice har egen Signalmode och felskydd - Batterisparfunktion MIMO Två DVB-T signaler på samma frekvens Dubbelantenn vertikal/horisontell 25
26 Diversitet Fortsatt Utveckling Dubbla antenner Två samarbetande radiomottagare 8K (100 km/tim) 2K (teoretiskt 4X högre) DVB Handheld (DVB-H) Nyheter Ny mode 4K Time-slicing (batterisparfunktion) Bit-rate up till 10 Mbit/s T.ex. 30 TV strömmar om 300 kbit/s Terminaler med DVB-H / GSM för interaktivitet 26
27 DMB Digital Multimedia Broadcast 27
28 Länkar
