Väggar efter byggnadstyp/ljudkrav
|
|
- Helen Göransson
- för 8 år sedan
- Visningar:
Transkript

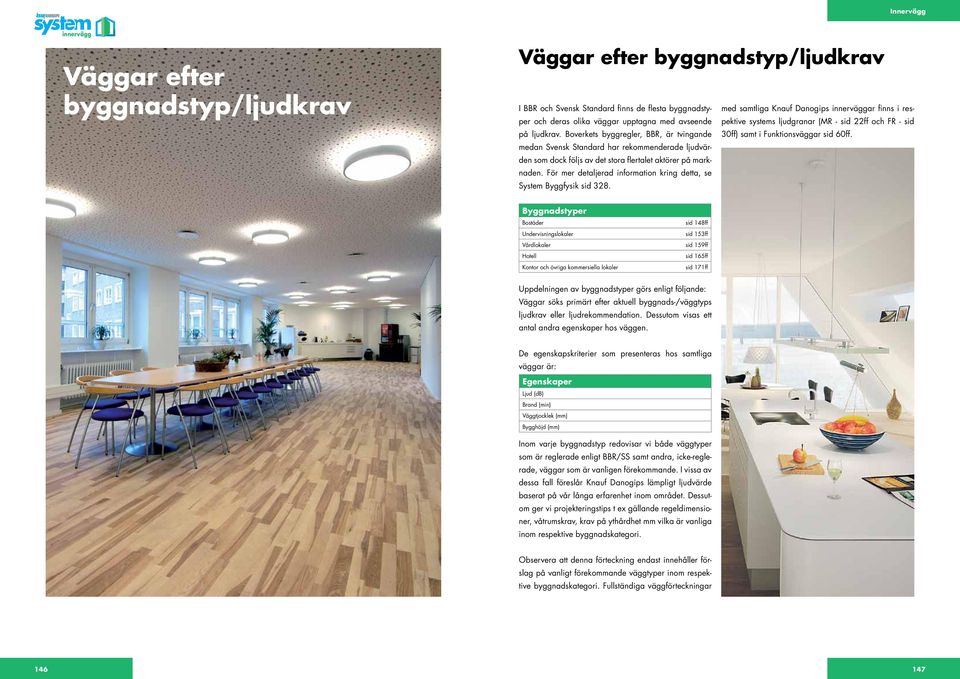

1 Väggar efter byggnadstyp/ljudkrav Väggar efter byggnadstyp/ljudkrav I BBR och Svensk Standard finns de flesta byggnadstyper och deras olika väggar upptagna med avseende pektive systems ljudgranar (MR - sid 22ff och FR - sid med samtliga Knauf Danogips ar finns i res- på ljudkrav. Boverkets byggregler, BBR, är tvingande 30ff) samt i Funktionsväggar sid 60ff. medan Svensk Standard har rekommenderade ljudvärden som dock följs av det stora flertalet aktörer på marknaden. För mer detaljerad information kring detta, se System Byggfysik sid 328. Byggnadstyper Bostäder Undervisningslokaler Vårdlokaler Hotell Kontor och övriga kommersiella lokaler sid 148ff sid 153ff sid 159ff sid 165ff sid 171ff Uppdelningen av byggnadstyper görs enligt följande: Väggar söks primärt efter aktuell byggnads-/väggtyps ljudkrav eller ljudrekommendation. Dessutom visas ett antal andra egenskaper hos väggen. De egenskapskriterier som presenteras hos samtliga väggar är: Egenskaper Ljud (db) Brand (min) Väggtjocklek Bygghöjd Inom varje byggnadstyp redovisar vi både väggtyper som är reglerade enligt BBR/SS samt andra, icke-reglerade, väggar som är vanligen förekommande. I vissa av dessa fall föreslår Knauf Danogips lämpligt ljudvärde baserat på vår långa erfarenhet inom området. Dessutom ger vi projekteringstips t ex gällande regeldimensioner, våtrumskrav, krav på ythårdhet mm vilka är vanliga inom respektive byggnadskategori. Observera att denna förteckning endast innehåller förslag på vanligt förekommande väggtyper inom respektive byggnadskategori. Fullständiga väggförteckningar

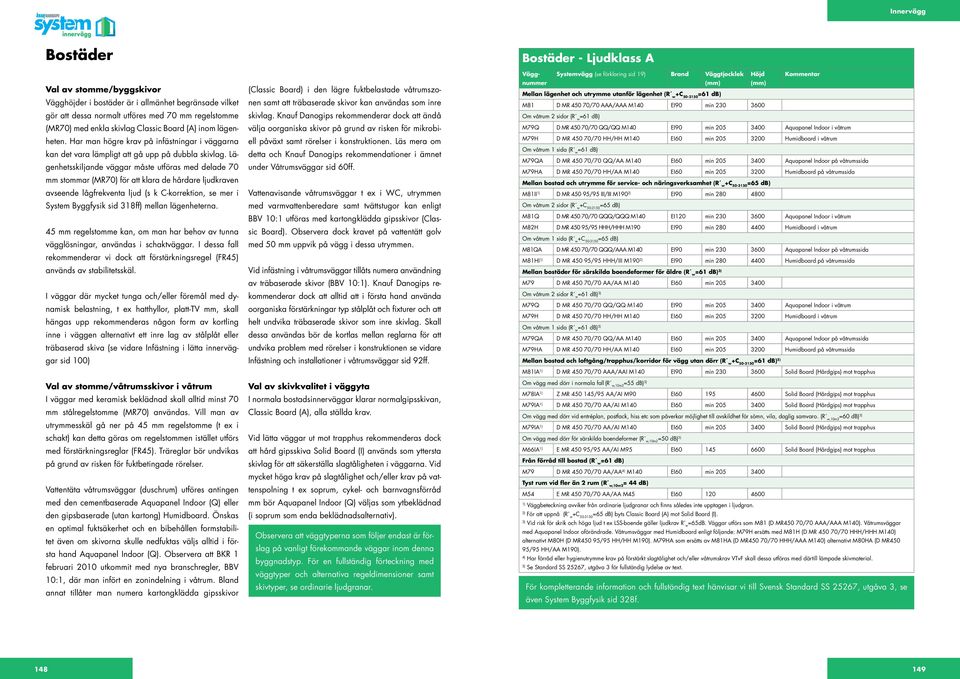

2 Bostäder Val av stomme/byggskivor Vägghöjder i bostäder är i allmänhet begränsade vilket gör att dessa normalt utföres med 70 mm regelstomme (MR70) med enkla skivlag Classic Board (A) inom lägenheten. Har man högre krav på infästningar i väggarna kan det vara lämpligt att gå upp på dubbla skivlag. Lägenhetsskiljande väggar måste utföras med delade 70 mm stommar (MR70) för att klara de hårdare ljudkraven avseende lågfrekventa ljud (s k C-korrektion, se mer i System Byggfysik sid 318ff) mellan lägenheterna. 45 mm regelstomme kan, om man har behov av tunna vägglösningar, användas i schaktväggar. I dessa fall rekommenderar vi dock att förstärkningsregel (FR45) används av stabilitetsskäl. I väggar där mycket tunga och/eller föremål med dynamisk belastning, t ex hatthyllor, platt-tv mm, skall hängas upp rekommenderas någon form av kortling inne i väggen alternativt ett inre lag av stålplåt eller träbaserad skiva (se vidare Infästning i lätta ar sid 100) Val av stomme/våtrumsskivor i våtrum I väggar med keramisk beklädnad skall alltid minst 70 mm stålregelstomme (MR70) användas. Vill man av utrymmesskäl gå ner på 45 mm regelstomme (t ex i schakt) kan detta göras om regelstommen istället utförs med förstärkningsreglar (FR45). Träreglar bör undvikas på grund av risken för fuktbetingade rörelser. Vattentäta våtrumsväggar (duschrum) utföres antingen med den cementbaserade Aquapanel Indoor (Q) eller den gipsbaserade (utan kartong) Humidboard. Önskas en optimal fuktsäkerhet och en bibehållen formstabilitet även om skivorna skulle nedfuktas väljs alltid i första hand Aquapanel Indoor (Q). Observera att BKR 1 februari 2010 utkommit med nya branschregler, BBV 10:1, där man infört en zonindelning i våtrum. Bland annat tillåter man numera kartongklädda gipsskivor (Classic Board) i den lägre fuktbelastade våtrumszonen samt att träbaserade skivor kan användas som inre skivlag. Knauf Danogips rekommenderar dock att ändå välja oorganiska skivor på grund av risken för mikrobiell påväxt samt rörelser i konstruktionen. Läs mera om detta och Knauf Danogips rekommendationer i ämnet under Våtrumsväggar sid 60ff. Vattenavisande våtrumsväggar t ex i WC, utrymmen med varmvattenberedare samt tvättstugor kan enligt BBV 10:1 utföras med kartongklädda gipsskivor (Classic Board). Observera dock kravet på vattentätt golv med 50 mm uppvik på vägg i dessa utrymmen. Vid infästning i våtrumsväggar tillåts numera användning av träbaserade skivor (BBV 10:. Knauf Danogips rekommenderar dock att alltid att i första hand använda oorganiska förstärkningar typ stålplåt och fixturer och att helt undvika träbaserade skivor som inre skivlag. Skall dessa användas bör de kortlas mellan reglarna för att undvika problem med rörelser i konstruktionen se vidare Infästning och installationer i våtrumsväggar sid 92ff. Val av skivkvalitet i väggyta I normala bostadsar klarar normalgipsskivan, Classic Board (A), alla ställda krav. Vid lätta väggar ut mot trapphus rekommenderas dock att hård gipsskiva Solid Board (I) används som yttersta skivlag för att säkerställa slagtåligheten i väggarna. Vid mycket höga krav på slagtålighet och/eller krav på vattenspolning t ex soprum, cykel- och barnvagnsförråd mm bör Aquapanel Indoor (Q) väljas som ytbeklädnad (i soprum som enda beklädnadsalternativ). Observera att väggtyperna som följer endast är förslag på vanligt förekommande väggar inom denna byggnadstyp. För en fullständig förteckning med väggtyper och alternativa regeldimensioner samt skivtyper, se ordinarie ljudgranar. Bostäder - Ljudklass A Systemvägg (se förklaring sid 19) Brand Väggtjocklek Höjd Kommentar Mellan lägenhet och utrymme utanför lägenhet (R w+c =61 db) M81 D MR /70 AAA/AAA M140 EI90 min Om våtrum 2 sidor (R w=61 db) M79Q D MR /70 QQ/QQ M140 EI90 min Aquapanel Indoor i våtrum M79H D MR /70 HH/HH M140 EI60 min Humidboard i våtrum Om våtrum 1 sida (R w=61 db) M79QA D MR /70 QQ/AA M140 EI60 min Aquapanel Indoor på våtrumssida M79HA D MR /70 HH/AA M140 EI60 min Humidboard på våtrumssida Mellan bostad och utrymme för service- och näringsverksamhet (R w+c =65 db) M81II D MR /95 III/III M190 EI90 min Om våtrum 2 sidor (R w+c =65 db) M81Q D MR /70 QQQ/QQQ M140 EI120 min Aquapanel Indoor i våtrum M82H D MR /95 HHH/HHH M190 EI90 min Humidboard i våtrum Om våtrum 1 sida (R w+c =65 db) M81QA D MR /70 QQQ/AAA M140 EI90 min Aquapanel Indoor på våtrumssida M81HI D MR /95 HHH/III M190 EI90 min Humidboard på våtrumssida Mellan bostäder för särskilda boendeformer för äldre (R w=61 db) 3) M79 D MR /70 AA/AA M140 EI60 min Om våtrum 2 sidor R w=61 db) 3) M79Q D MR /70 QQ/QQ M140 EI90 min Aquapanel Indoor i våtrum M79H D MR /70 HH/HH M140 EI60 min Humidboard i våtrum Om våtrum 1 sida (R w=61 db) 3) M79QA D MR /70 QQ/AA M140 EI60 min Aquapanel Indoor på våtrumssida M79HA D MR /70 HH/AA M140 EI60 min Humidboard på våtrumssida Mellan bostad och loftgång/trapphus/korridor för vägg utan dörr (R w+c =61 db) 5) M81IA D MR /70 AAA/AAI M140 EI90 min Solid Board (Hårdgips) mot trapphus Om vägg med dörr i normala fall =55 db) (R w,10m2 5) M78IA Z MR /95 AA/AI M90 EI Solid Board (Hårdgips) mot trapphus M79IA D MR /70 AA/AI M140 EI60 min Solid Board (Hårdgips) mot trapphus Om vägg med dörr vid entréplan, postfack, hiss etc som påverkar möjlighet till avskildhet för sömn, vila, daglig samvaro. =60 db) (R w,10m2 5) M79IA D MR /70 AA/AI M140 EI60 min Solid Board (Hårdgips) mot trapphus Om vägg med dörr för särskilda boendeformer =50 db) (R w,10m2 5) M66IA E MR /95 AA/AI M95 EI Solid Board (Hårdgips) mot trapphus Från förråd till bostad (R w=61 db) M79 D MR /70 AA/AA 4) M140 EI60 min Tyst rum vid fler än 2 rum = 44 db) (R w,10m2 Väggbeteckning avviker från ordinarie ljudgranar och finns således inte upptagen i ljudgran. För att uppnå (R w+c =65 db) byts Classic Board (A) mot Solid Board (I). 3) Vid risk för skrik och höga ljud t ex LSS-boende gäller ljudkrav R w =65dB. Väggar utförs som M81 (D MR450 70/70 AAA/AAA M140). Våtrumsväggar med Aquapanel Indoor oförändrade. Våtrumsväggar med Humidboard enligt följande: M79H ersätts med M81H (D MR /70 HHH/HHH M140) alternativt M80H (D MR450 95/95 HH/HH M190). M79HA som ersätts av M81HA (D MR450 70/70 HHH/AAA M140) alternativt M80HA (D MR450 95/95 HH/AA M190). 4) Har förråd eller hygienutrymme krav på förstärkt slagtålighet och/eller våtrumskrav VTvF skall dessa utföras med därtill lämpade skivmaterial. 5) Se Standard SS 25267, utgåva 3 för fullständig lydelse av text. För kompletterande information och fullständig text hänvisar vi till Svensk Standard SS 25267, utgåva 3, se även System Byggfysik sid 328f

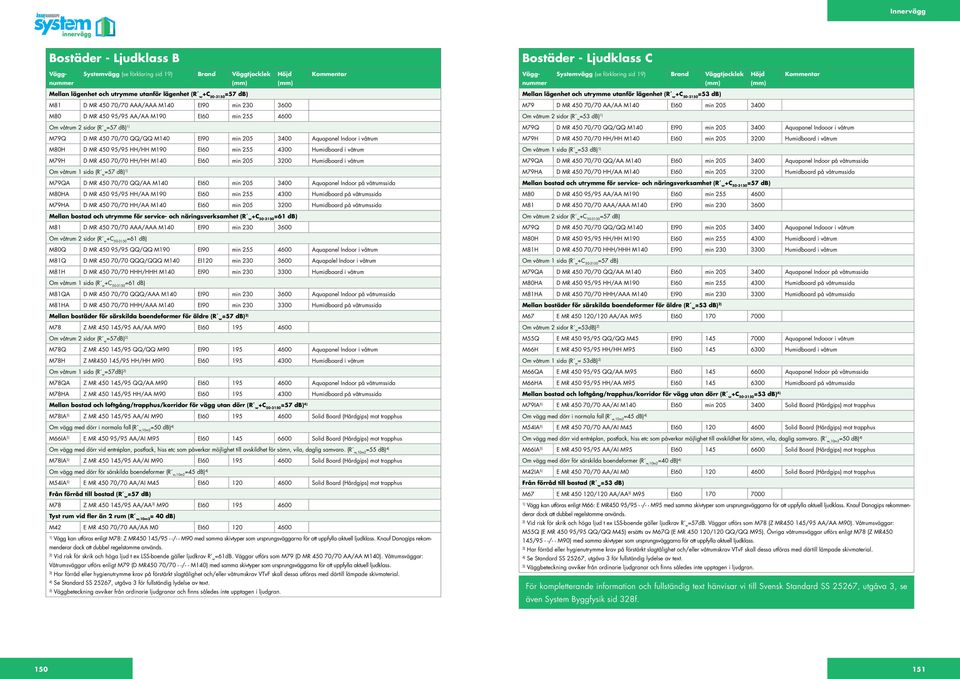

3 Bostäder - Ljudklass B Systemvägg (se förklaring sid 19) Brand Väggtjocklek Mellan lägenhet och utrymme utanför lägenhet (R w+c =57 db) Höjd M81 D MR /70 AAA/AAA M140 EI90 min M80 D MR /95 AA/AA M190 EI60 min Om våtrum 2 sidor (R w=57 db) Kommentar M79Q D MR /70 QQ/QQ M140 EI90 min Aquapanel Indoor i våtrum M80H D MR /95 HH/HH M190 EI60 min Humidboard i våtrum M79H D MR /70 HH/HH M140 EI60 min Humidboard i våtrum Om våtrum 1 sida (R w=57 db) M79QA D MR /70 QQ/AA M140 EI60 min Aquapanel Indoor på våtrumssida M80HA D MR /95 HH/AA M190 EI60 min Humidboard på våtrumssida M79HA D MR /70 HH/AA M140 EI60 min Humidboard på våtrumssida Mellan bostad och utrymme för service- och näringsverksamhet (R w+c =61 db) M81 D MR /70 AAA/AAA M140 EI90 min Om våtrum 2 sidor (R w+c =61 db) M80Q D MR /95 QQ/QQ M190 EI90 min Aquapanel Indoor i våtrum M81Q D MR /70 QQQ/QQQ M140 EI120 min Aquapalel Indoor i våtrum M81H D MR /70 HHH/HHH M140 EI90 min Humidboard i våtrum Om våtrum 1 sida (R w+c =61 db) M81QA D MR /70 QQQ/AAA M140 EI90 min Aquapanel Indoor på våtrumssida M81HA D MR /70 HHH/AAA M140 EI90 min Humidboard på våtrumssida Mellan bostäder för särskilda boendeformer för äldre (R w=57 db) M78 Z MR /95 AA/AA M90 EI Om våtrum 2 sidor (R w=57db) M78Q Z MR /95 QQ/QQ M90 EI Aquapanel Indoor i våtrum M78H Z MR /95 HH/HH M90 EI Humidboard i våtrum Om våtrum 1 sida (R w=57db) M78QA Z MR /95 QQ/AA M90 EI Aquapanel Indoor på våtrumssida M78HA Z MR /95 HH/AA M90 EI Humidboard på våtrumssida Mellan bostad och loftgång/trapphus/korridor för vägg utan dörr (R w+c =57 db) 4) M78IA 5) Z MR /95 AA/AI M90 EI Solid Board (Hårdgips) mot trapphus Om vägg med dörr i normala fall (R w,10m2 =50 db) 4) M66IA 5) E MR /95 AA/AI M95 EI Solid Board (Hårdgips) mot trapphus Om vägg med dörr vid entréplan, postfack, hiss etc som påverkar möjlighet till avskildhet för sömn, vila, daglig samvaro. (R w,10m2 =55 db) 4) M78IA 5) Z MR /95 AA/AI M90 EI Solid Board (Hårdgips) mot trapphus Om vägg med dörr för särskilda boendeformer (R w,10m2 =45 db) 4) M54IA 5) E MR /70 AA/AI M45 EI Solid Board (Hårdgips) mot trapphus Från förråd till bostad (R w=57 db) M78 Z MR /95 AA/AA 3) M90 EI Tyst rum vid fler än 2 rum (R w,10m2 = 40 db) Vägg kan utföras enligt M78: Z MR /95 - -/- - M90 med samma skivtyper som ursprungsväggarna för att uppfylla aktuell ljudklass. Knauf Danogips rekommenderar dock att dubbel regelstomme används. Vid risk för skrik och höga ljud t ex LSS-boende gäller ljudkrav R w =61dB. Väggar utförs som M79 (D MR /70 AA/AA M140). Våtrumsväggar: Våtrumsväggar utförs enligt M79 (D MR450 70/70 - -/- - M140) med samma skivtyper som ursprungsväggarna för att uppfylla aktuell ljudklass. 3) Har förråd eller hygienutrymme krav på förstärkt slagtålighet och/eller våtrumskrav VTvF skall dessa utföras med därtill lämpade skivmaterial. 4) Se Standard SS 25267, utgåva 3 för fullständig lydelse av text. 5) Väggbeteckning avviker från ordinarie ljudgranar och finns således inte upptagen i ljudgran. Bostäder - Ljudklass C Systemvägg (se förklaring sid 19) Brand Väggtjocklek Mellan lägenhet och utrymme utanför lägenhet (R w+c =53 db) Höjd M79 D MR /70 AA/AA M140 EI60 min Om våtrum 2 sidor (R w=53 db) Kommentar M79Q D MR /70 QQ/QQ M140 EI90 min Aquapanel Indooor i våtrum M79H D MR /70 HH/HH M140 EI60 min Humidboard i våtrum Om våtrum 1 sida (R w=53 db) M79QA D MR /70 QQ/AA M140 EI60 min Aquapanel Indoor på våtrumssida M79HA D MR /70 HH/AA M140 EI60 min Humidboard på våtrumssida Mellan bostad och utrymme för service- och näringsverksamhet (R w+c =57 db) M80 D MR /95 AA/AA M190 EI60 min M81 D MR /70 AAA/AAA M140 EI90 min Om våtrum 2 sidor (R w+c =57 db) M79Q D MR /70 QQ/QQ M140 EI90 min Aquapanel Indooor i våtrum M80H D MR /95 HH/HH M190 EI60 min Humidboard i våtrum M81H D MR /70 HHH/HHH M140 EI90 min Humidboard i våtrum Om våtrum 1 sida (R w+c =57 db) M79QA D MR /70 QQ/AA M140 EI60 min Aquapanel Indoor på våtrumssida M80HA D MR /95 HH/AA M190 EI60 min Humidboard på våtrumssida M81HA D MR /70 HHH/AAA M140 EI90 min Humidboard på våtrumssida Mellan bostäder för särskilda boendeformer för äldre (R w=53 db) M67 E MR /120 AA/AA M95 EI Om våtrum 2 sidor R w=53db) M55Q E MR /95 QQ/QQ M45 EI Aquapanel Indooor i våtrum M66H E MR /95 HH/HH M95 EI Humidboard i våtrum Om våtrum 1 sida (R w= 53dB) M66QA E MR /95 QQ/AA M95 EI Aquapanel Indoor på våtrumssida M66HA E MR /95 HH/AA M95 EI Humidboard på våtrumssida Mellan bostad och loftgång/trapphus/korridor för vägg utan dörr (R w+c =53 db) 4) M79IA 5) E MR /70 AA/AI M140 EI60 min Solid Board (Hårdgips) mot trapphus Om vägg med dörr i normala fall (R w,10m2 =45 db) 4) M54IA 5) E MR /70 AA/AI M45 EI Solid Board (Hårdgips) mot trapphus Om vägg med dörr vid entréplan, postfack, hiss etc som påverkar möjlighet till avskildhet för sömn, vila, daglig samvaro. (R w,10m2 =50 db) 4) M66IA 5) E MR /95 AA/AI M95 EI Solid Board (Hårdgips) mot trapphus Om vägg med dörr för särskilda boendeformer (R w,10m2 =40 db) 4) M42IA 5) E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot trapphus Från förråd till bostad (R w=53 db) M67 E MR /120 AA/AA 3) M95 EI Vägg kan utföras enligt M66: E MR450 95/95 - -/- - M95 med samma skivtyper som ursprungsväggarna för att uppfylla aktuell ljudklass. Knauf Danogips rekommenderar dock att dubbel regelstomme används. Vid risk för skrik och höga ljud t ex LSS-boende gäller ljudkrav R w =57dB. Väggar utförs som M78 (Z MR /95 AA/AA M90). Våtrumsväggar: M55Q (E MR /95 QQ/QQ M45) ersätts av M67Q (E MR /120 QQ/QQ M95). Övriga våtrumsväggar utförs enligt M78 (Z MR /95 - -/- - M90) med samma skivtyper som ursprungsväggarna för att uppfylla aktuell ljudklass. 3) Har förråd eller hygienutrymme krav på förstärkt slagtålighet och/eller våtrumskrav VTvF skall dessa utföras med därtill lämpade skivmaterial. 4) Se Standard SS 25267, utgåva 3 för fullständig lydelse av text. 5) Väggbeteckning avviker från ordinarie ljudgranar och finns således inte upptagen i ljudgran. För kompletterande information och fullständig text hänvisar vi till Svensk Standard SS 25267, utgåva 3, se även System Byggfysik sid 328f
4 Övriga väggar - Bostäder ljudklass A, B, och C Rekommendationer från Knauf Danogips (ej upptagna i Svensk Standard) Systemvägg (se förklaring sid 19) Brand Väggtjocklek Höjd Kommentar Vägg inom lägenhet (R w= - db) M10 E MR /70 A/A M0 EI Vägg inom lägenhet - högre krav på infästning (R w= - db) M41 E MR /45 AA/AA M0 EI Våtrumsvägg inom lägenhet (R w= - db) M10QA E MR /70 Q/A M0 EI Aquapanel Indoor på våtrumssida M16HA E MR /70 HH/A M0 EI Humidboard på våtrumssida M310HA E MR /70 H/A M0 EI Humidboard på våtrumssida Vägg mot soprum/återvinningsstation och liknande utrymme (R w= varierande) M42QA E MR /70 QQ/AA M0 EI Aquapanel Indoor på soprumssida Vägg mot källarförråd, cykel- och barnvagnsförråd och dylikt (R w= varierande) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot utsatt sida M42QA E MR /70 AA/AQ M0 EI Aquapanel Indoor som yttersta skivlag mot kraftigt utsatt sida Schaktvägg (Brandklass EI30/EI60) F01 E F /45 -/AA M0 EI M02 E MR /70 -/AA M0 EI F05 E F /45 -/AAA M0 EI M06 E MR /70 -/AAA M0 EI Schaktvägg våtrum VtV (Brandklass EI30/EI60) M02Q E MR /70 -/QQ M0 EI Aquapanel Indoor M02H E MR /70 -/HH M0 EI Humidboard M06FbQ E MR /70 -/25FbQ EI Aquapanel Indoor + 25 mm Knauf Fireboard M06H E MR /70 -/HHH M0 EI Humidboard Väggbeteckning avviker från ordinarie ljudgranar och finns således inte upptagen i ljudgran. Dessa väggar klarar 40 db. För högre ljudkrav, se ordinarie ljudgranar. Vägg kan alternativt utföras med 2 lag brandskyddsskiva Secura Board (F). Väggar har samma stomuppbyggnad men -/FF som skivbeklädnad. Väggtjocklek minskar med 8 mm. Saknas någon utrymmestyp kontakta Knauf Danogips eller rådfråga akustiker. Undervisningslokaler Val av stomme/byggskivor Undervisningslokaler förenar ofta högre ljudkrav med höga krav på väggstabilitet och möjlighet till infästning i väggarna. Ofta förekommer även förhöjda krav på ythållfasthet. Som följd av detta rekommenderar vi i första hand att använda den stabilare MR95-regeln. Dock redovisas också värden för MR70 där denna uppfyller ljudkraven. Behövs andra regeldimensioner än dessa hänvisas till ordinarie ljudgranar. Av samma stabilitetsskäl rekommenderar vi att man alltid använder dubbla skivlag även om man ibland ljud- och brandmässigt klarar sig med enkla skivlag. Skall mycket tung infästning utföras finns flera alternativ. Primärt kan normalgipsskivorna Classic Board (A) bytas mot Väggsystem för offentliga miljöer (se vidare sid 110ff) alternativt att kortlingar av trä eller stål byggs in i väggarna (se vidare sid 108f). Slutligen finns också möjligheten att byta ut det inre normalgipslaget, Classic Board (A), mot Plywood (K) Beakta dock att ljud- och brandvärden kan försämras vid detta förfarande (se vidare sid 114ff). Dessutom ökar väggens kvadratmeterkostnad markant Val av stomme/våtrumsskivor i våtrum I väggar med keramisk beklädnad skall alltid minst 70 mm stålregelstomme (MR70) användas. Träreglar bör undvikas på grund av risken för fuktbetingade rörelser. krav på motstånd mot slagbelastning. I kraftigt fuktutsatta miljöer t ex sporthallar och dess duschutrymmen samt storkök skall alltid Aquapanel Indoor (Q) väljas. Läs mera om våtrumsväggar samt Knauf Danogips rekommendationer i ämnet under Våtrumsväggar sid 60ff. Val av skivkvalitet i väggyta I lätta ar ut mot korridorer och allmänna utrymmen samt i mer utsatta lärosalar (slöjdsalar och liknande utrymmen) rekommenderar vi att sätta den robustare hårdgipsskivan Solid Board (I) som yttre skivlag för att bättre klara åverkan och slag mot väggarna. I kraftigt slagutsatta utrymmen som soprum, varumottagningar, garage samt vissa utsatta ytor i sporthallar och liknande miljöer, rekommenderas alltid att den cementbaserade Aquapanel Indoor (Q) används. Vattentäta våtrumsväggar (duschrum och motsvarande) i skolmiljöer bör alltid utföras med den cementbaserade Aquapanel Indoor (Q) på grund av mycket stor fuktbelastning i kombination med stora krav på stabilitet i väggarna. Vattenavisande våtrumsväggar t ex WC i skolmiljöer bör alltid utföras med Aquapanel Indoor (Q) på grund av krav på avspolning, risk för översvämningar samt Observera att väggtyperna som följer endast är förslag på vanligt förekommande väggar inom denna byggnadstyp. För en fullständig förteckning med väggtyper och alternativa regeldimensioner samt skivtyper, se ordinarie ljudgranar

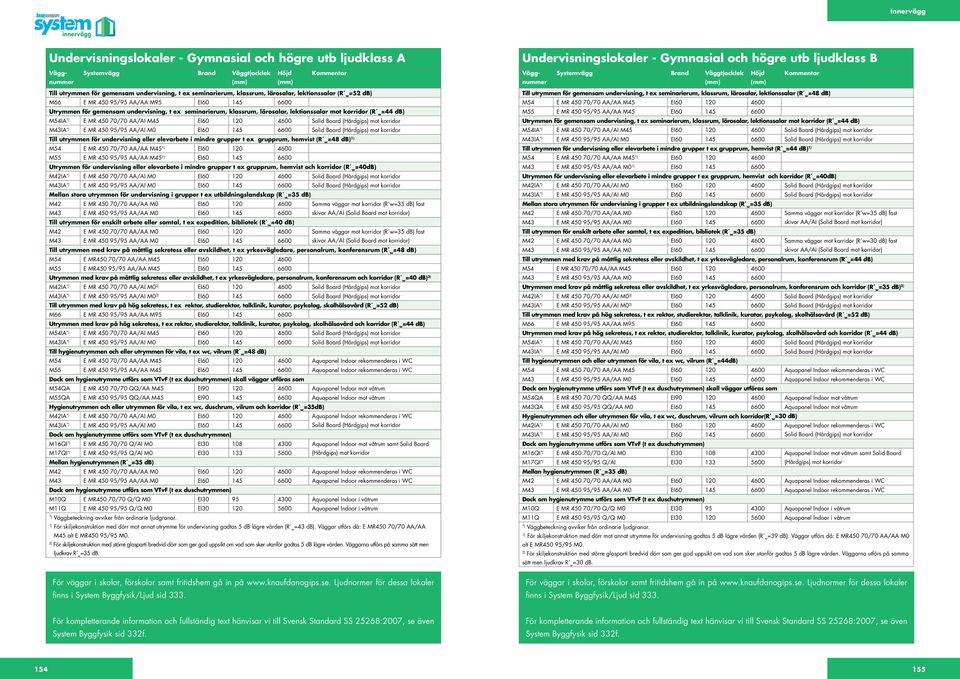

5 Undervisningslokaler - Gymnasial och högre utb ljudklass A Systemvägg Brand Väggtjocklek Höjd Kommentar Till utrymmen för gemensam undervisning, t ex seminarierum, klassrum, lärosalar, lektionssalar (R w=52 db) Utrymmen för gemensam undervisning, t ex seminarierum, klassrum, lärosalar, lektionssalar mot korridor (R w=44 db) M54IA E MR /70 AA/AI M45 EI Solid Board (Hårdgips) mot korridor Till utrymmen för undervisning eller elevarbete i mindre grupper t ex grupprum, hemvist (R w=48 db) M54 E MR /70 AA/AA M45 EI M55 E MR /95 AA/AA M45 EI Utrymmen för undervisning eller elevarbete i mindre grupper t ex grupprum, hemvist och korridor (R w=40db) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Mellan stora utrymmen för undervisning i grupper t ex utbildningslandskap (R w=35 db) Samma väggar mot korridor (R w=35 db) fast skivor AA/AI (Solid Board mot korridor) Till utrymmen för enskilt arbete eller samtal, t ex expedition, bibliotek (R w=40 db) Samma väggar mot korridor (R w=35 db) fast skivor AA/AI (Solid Board mot korridor) Till utrymmen med krav på måttlig sekretess eller avskildhet, t ex yrkesvägledare, personalrum, konferensrum (R w=48 db) M54 E MR450 70/70 AA/AA M45 EI M55 E MR450 95/95 AA/AA M45 EI Utrymmen med krav på måttlig sekretess eller avskildhet, t ex yrkesvägledare, personalrum, konferensrum och korridor (R w=40 db) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot korridor M43IA E MR /95 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Till utrymmen med krav på hög sekretess, t ex rektor, studierektor, talklinik, kurator, psykolog, skolhälsovård (R w=52 db) Utrymmen med krav på hög sekretess, t ex rektor, studierektor, talklinik, kurator, psykolog, skolhälsovård och korridor (R w=44 db) M54IA E MR /70 AA/AI M45 EI Solid Board (Hårdgips) mot korridor Till hygienutrymmen och eller utrymmen för vila, t ex wc, vilrum (R w=48 db) Aquapanel Indoor rekommenderas i WC Aquapanel Indoor rekommenderas i WC Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) skall väggar utföras som M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M55QA E MR /95 QQ/AA M45 EI Aquapanel Indoor mot våtrum Hygienutrymmen och eller utrymmen för vila, t ex wc, duschrum, vilrum och korridor (R w=35db) M42IA E MR /70 AA/AI M0 EI Aquapanel Indoor rekommenderas i WC Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) M16QI E MR /70 Q/AI M0 EI Aquapanel Indoor mot våtrum samt Solid Board M17QI E MR /95 Q/AI M0 EI (Hårdgips) mot korridor Mellan hygienutrymmen (R w=35 db) Aquapanel Indoor rekommenderas i WC Aquapanel Indoor rekommenderas i WC Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) M10Q E MR450 70/70 Q/Q M0 EI Aquapanel Indoor i våtrum M11Q E MR /95 Q/Q M0 EI Aquapanel Indoor i våtrum Väggbeteckning avviker från ordinarie ljudgranar. För skiljekonstruktion med dörr mot annat utrymme för undervisning godtas 5 db lägre värden (R w=43 db). Väggar utförs då: E MR450 70/70 AA/AA M45 alt E MR450 95/95 M0. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden. Väggarna utförs på samma sätt men ljudkrav R w=35 db. Undervisningslokaler - Gymnasial och högre utb ljudklass B Systemvägg Brand Väggtjocklek Höjd Kommentar Till utrymmen för gemensam undervisning, t ex seminarierum, klassrum, lärosalar, lektionssalar (R w=48 db) Utrymmen för gemensam undervisning, t ex seminarierum, klassrum, lärosalar, lektionssalar mot korridor (R w=44 db) M54IA E MR /70 AA/AI M45 EI Solid Board (Hårdgips) mot korridor Till utrymmen för undervisning eller elevarbete i mindre grupper t ex grupprum, hemvist (R w=44 db) M54 E MR /70 AA/AA M45 EI M43 E MR /95 AA/AA M0 EI Utrymmen för undervisning eller elevarbete i mindre grupper t ex grupprum, hemvist och korridor (R w=40db) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Mellan stora utrymmen för undervisning i grupper t ex utbildningslandskap (R w=35 db) Samma väggar mot korridor (R w=35 db) fast skivor AA/AI (Solid Board mot korridor) Till utrymmen för enskilt arbete eller samtal, t ex expedition, bibliotek (R w=35 db) Samma väggar mot korridor (R w=30 db) fast skivor AA/AI (Solid Board mot korridor) Till utrymmen med krav på måttlig sekretess eller avskildhet, t ex yrkesvägledare, personalrum, konferensrum (R w=44 db) Utrymmen med krav på måttlig sekretess eller avskildhet, t ex yrkesvägledare, personalrum, konferensrum och korridor (R w=35 db) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot korridor M43IA E MR /95 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Till utrymmen med krav på hög sekretess, t ex rektor, studierektor, talklinik, kurator, psykolog, skolhälsovård (R w=52 db) Utrymmen med krav på hög sekretess, t ex rektor, studierektor, talklinik, kurator, psykolog, skolhälsovård och korridor (R w=44 db) M54IA E MR /70 AA/AI M45 EI Solid Board (Hårdgips) mot korridor Till hygienutrymmen och eller utrymmen för vila, t ex wc, vilrum (R w=44db) Aquapanel Indoor rekommenderas i WC Aquapanel Indoor rekommenderas i WC Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) skall väggar utföras som M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M43QA E MR /95 QQ/AA M0 EI Aquapanel Indoor mot våtrum Hygienutrymmen och eller utrymmen för vila, t ex wc, duschrum, vilrum och korridor(r w=30 db) M42IA E MR /70 AA/AI M0 EI Aquapanel Indoor rekommenderas i WC Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) M16QI E MR /70 Q/AI M0 EI Aquapanel Indoor mot våtrum samt Solid Board M17QI E MR /95 Q/AI EI (Hårdgips) mot korridor Mellan hygienutrymmen (R w=35 db) Aquapanel Indoor rekommenderas i WC Aquapanel Indoor rekommenderas i WC Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) M11Q E MR /95 Q/Q M0 EI Aquapanel Indoor i våtrum Väggbeteckning avviker från ordinarie ljudgranar. För skiljekonstruktion med dörr mot annat utrymme för undervisning godtas 5 db lägre värden (R w=39 db). Väggar utförs då: E MR450 70/70 AA/AA M0 alt E MR450 95/95 M0. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden. Väggarna utförs på samma sätt men ljudkrav R w=30 db. För väggar i skolor, förskolor samt fritidshem gå in på Ljudnormer för dessa lokaler finns i System Byggfysik/Ljud sid 333. För väggar i skolor, förskolor samt fritidshem gå in på Ljudnormer för dessa lokaler finns i System Byggfysik/Ljud sid 333. System Byggfysik sid 332f. System Byggfysik sid 332f

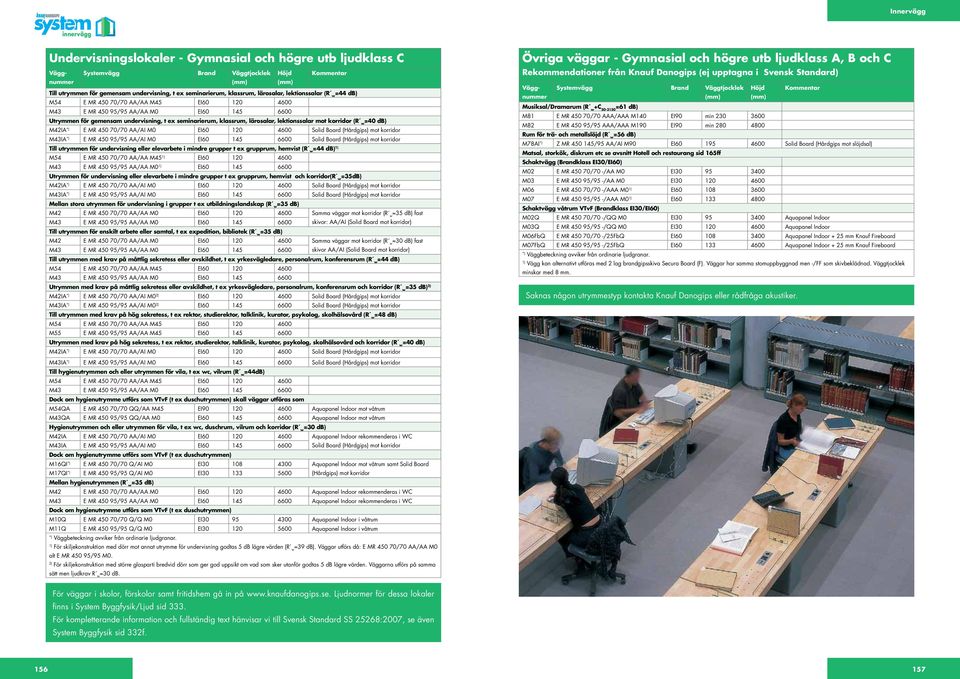

6 Undervisningslokaler - Gymnasial och högre utb ljudklass C Musiksal/Dramarum (R w+c =61 db) M81 E MR /70 AAA/AAA M140 EI90 min M82 E MR /95 AAA/AAA M190 EI90 min Rum för trä- och metallslöjd (R w=56 db) M78AI Z MR /95 AA/AI M90 EI Solid Board (Hårdgips mot slöjdsal) Matsal, storkök, diskrum etc se avsnitt Hotell och restaurang sid 165ff Schaktvägg (Brandklass EI30/EI60) M02 E MR /70 -/AA M0 EI M03 E MR /95 -/AA M0 EI M06 E MR /70 -/AAA M0 EI M07 E MR /95 -/AAA M0 EI Schaktvägg våtrum VTvF (Brandklass EI30/EI60) M02Q E MR /70 -/QQ M0 EI Aquapanel Indoor M03Q E MR /95 -/QQ M0 EI Aquapanel Indoor M06FbQ E MR /70 -/25FbQ EI Aquapanel Indoor + 25 mm Knauf Fireboard M07FbQ E MR /95 -/25FbQ EI Aquapanel Indoor + 25 mm Knauf Fireboard Väggbeteckning avviker från ordinarie ljudgranar. Vägg kan alternativt utföras med 2 lag brandgipsskiva Secura Board (F). Väggar har samma stomuppbyggnad men -/FF som skivbeklädnad. Väggtjocklek minskar med 8 mm. Systemvägg Brand Väggtjocklek Höjd Kommentar Till utrymmen för gemensam undervisning, t ex seminarierum, klassrum, lärosalar, lektionssalar (R w=44 db) Utrymmen för gemensam undervisning, t ex seminarierum, klassrum, lärosalar, lektionssalar mot korridor (R w=40 db) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Till utrymmen för undervisning eller elevarbete i mindre grupper t ex grupprum, hemvist (R w=44 db) M54 E MR /70 AA/AA M45 EI M43 E MR /95 AA/AA M0 EI Utrymmen för undervisning eller elevarbete i mindre grupper t ex grupprum, hemvist och korridor(r w=35db) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Mellan stora utrymmen för undervisning i grupper t ex utbildningslandskap (R w=35 db) Samma väggar mot korridor (R w=35 db) fast skivor: AA/AI (Solid Board mot korridor) Till utrymmen för enskilt arbete eller samtal, t ex expedition, bibliotek (R w=35 db) Samma väggar mot korridor (R w=30 db) fast skivor AA/AI (Solid Board mot korridor) Till utrymmen med krav på måttlig sekretess eller avskildhet, t ex yrkesvägledare, personalrum, konferensrum (R w=44 db) Utrymmen med krav på måttlig sekretess eller avskildhet, t ex yrkesvägledare, personalrum, konferensrum och korridor (R w=35 db) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot korridor M43IA E MR /95 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Till utrymmen med krav på hög sekretess, t ex rektor, studierektor, talklinik, kurator, psykolog, skolhälsovård (R w=48 db) Utrymmen med krav på hög sekretess, t ex rektor, studierektor, talklinik, kurator, psykolog, skolhälsovård och korridor (R w=40 db) M42IA E MR /70 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Till hygienutrymmen och eller utrymmen för vila, t ex wc, vilrum (R w=44db) Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) skall väggar utföras som M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M43QA E MR /95 QQ/AA M0 EI Aquapanel Indoor mot våtrum Hygienutrymmen och eller utrymmen för vila, t ex wc, duschrum, vilrum och korridor (R w=30 db) M42IA E MR /70 AA/AI M0 EI Aquapanel Indoor rekommenderas i WC M43IA E MR /95 AA/AI M0 EI Solid Board (Hårdgips) mot korridor Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) M16QI E MR /70 Q/AI M0 EI Aquapanel Indoor mot våtrum samt Solid Board M17QI E MR /95 Q/AI M0 EI (Hårdgips) mot korridor Mellan hygienutrymmen (R w=35 db) Aquapanel Indoor rekommenderas i WC Aquapanel Indoor rekommenderas i WC Dock om hygienutrymme utförs som VTvF (t ex duschutrymmen) M11Q E MR /95 Q/Q M0 EI Aquapanel Indoor i våtrum Väggbeteckning avviker från ordinarie ljudgranar. För skiljekonstruktion med dörr mot annat utrymme för undervisning godtas 5 db lägre värden (R w=39 db). Väggar utförs då: E MR /70 AA/AA M0 alt E MR /95 M0. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden. Väggarna utförs på samma sätt men ljudkrav R w=30 db. Övriga väggar - Gymnasial och högre utb ljudklass A, B och C Rekommendationer från Knauf Danogips (ej upptagna i Svensk Standard) Saknas någon utrymmestyp kontakta Knauf Danogips eller rådfråga akustiker. För väggar i skolor, förskolor samt fritidshem gå in på Ljudnormer för dessa lokaler finns i System Byggfysik/Ljud sid 333. System Byggfysik sid 332f

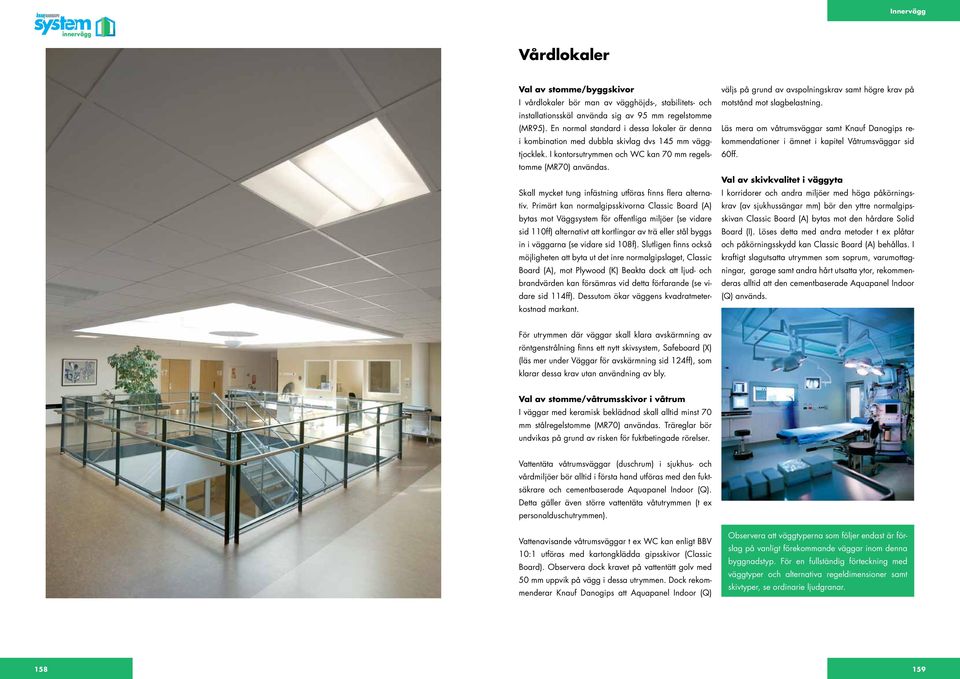

7 Vårdlokaler Val av stomme/byggskivor I vårdlokaler bör man av vägghöjds-, stabilitets- och installationsskäl använda sig av 95 mm regelstomme (MR95). En normal standard i dessa lokaler är denna i kombination med dubbla skivlag dvs 145 mm väggtjocklek. I kontorsutrymmen och WC kan 70 mm regelstomme (MR70) användas. Skall mycket tung infästning utföras finns flera alternativ. Primärt kan normalgipsskivorna Classic Board (A) bytas mot Väggsystem för offentliga miljöer (se vidare sid 110ff) alternativt att kortlingar av trä eller stål byggs in i väggarna (se vidare sid 108f). Slutligen finns också möjligheten att byta ut det inre normalgipslaget, Classic Board (A), mot Plywood (K) Beakta dock att ljud- och brandvärden kan försämras vid detta förfarande (se vidare sid 114ff). Dessutom ökar väggens kvadratmeterkostnad markant. väljs på grund av avspolningskrav samt högre krav på motstånd mot slagbelastning. Läs mera om våtrumsväggar samt Knauf Danogips rekommendationer i ämnet i kapitel Våtrumsväggar sid 60ff. Val av skivkvalitet i väggyta I korridorer och andra miljöer med höga påkörningskrav (av sjukhussängar mm) bör den yttre normalgipsskivan Classic Board (A) bytas mot den hårdare Solid Board (I). Löses detta med andra metoder t ex plåtar och påkörningsskydd kan Classic Board (A) behållas. I kraftigt slagutsatta utrymmen som soprum, varumottagningar, garage samt andra hårt utsatta ytor, rekommenderas alltid att den cementbaserade Aquapanel Indoor (Q) används. För utrymmen där väggar skall klara avskärmning av röntgenstrålning finns ett nytt skivsystem, Safeboard (X) (läs mer under Väggar för avskärmning sid 124ff), som klarar dessa krav utan användning av bly. Val av stomme/våtrumsskivor i våtrum I väggar med keramisk beklädnad skall alltid minst 70 mm stålregelstomme (MR70) användas. Träreglar bör undvikas på grund av risken för fuktbetingade rörelser. Vattentäta våtrumsväggar (duschrum) i sjukhus- och vårdmiljöer bör alltid i första hand utföras med den fuktsäkrare och cementbaserade Aquapanel Indoor (Q). Detta gäller även större vattentäta våtutrymmen (t ex personalduschutrymmen). Vattenavisande våtrumsväggar t ex WC kan enligt BBV 10:1 utföras med kartongklädda gipsskivor (Classic Board). Observera dock kravet på vattentätt golv med 50 mm uppvik på vägg i dessa utrymmen. Dock rekommenderar Knauf Danogips att Aquapanel Indoor (Q) Observera att väggtyperna som följer endast är förslag på vanligt förekommande väggar inom denna byggnadstyp. För en fullständig förteckning med väggtyper och alternativa regeldimensioner samt skivtyper, se ordinarie ljudgranar

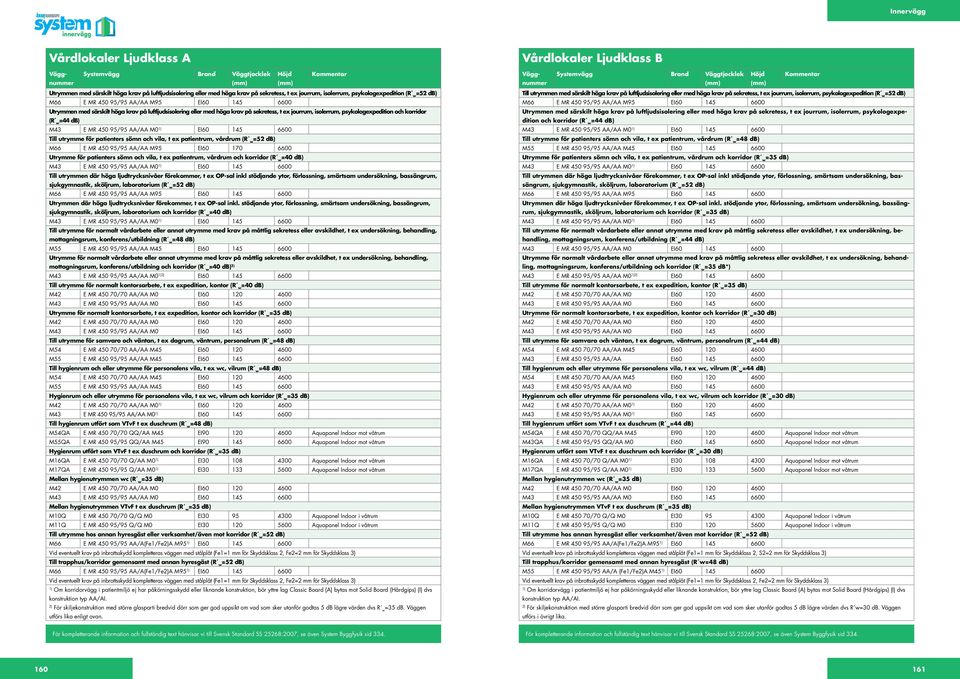

8 Vårdlokaler Ljudklass A Utrymmen med särskilt höga krav på luftljudsisolering eller med höga krav på sekretess, t ex jourrum, isolerrum, psykologexpedition (R w=52 db) Utrymmen med särskilt höga krav på luftljudsisolering eller med höga krav på sekretess, t ex jourrum, isolerrum, psykologexpedition och korridor (R w=44 db) M43 E MR /95 AA/AA M0 EI Till utrymme för patienters sömn och vila, t ex patientrum, vårdrum (R w=52 db) M66 E MR /95 AA/AA M95 EI Utrymme för patienters sömn och vila, t ex patientrum, vårdrum och korridor (R w=40 db) M43 E MR /95 AA/AA M0 EI Till utrymmen där höga ljudtrycksnivåer förekommer, t ex OP-sal inkl stödjande ytor, förlossning, smärtsam undersökning, bassängrum, sjukgymnastik, sköljrum, laboratorium (R w=52 db) Utrymmen där höga ljudtrycksnivåer förekommer, t ex OP-sal inkl. stödjande ytor, förlossning, smärtsam undersökning, bassängrum, sjukgymnastik, sköljrum, laboratorium och korridor (R w=40 db) M43 E MR /95 AA/AA M0 EI Till utrymme för normalt vårdarbete eller annat utrymme med krav på måttlig sekretess eller avskildhet, t ex undersökning, behandling, mottagningsrum, konferens/utbildning (R w=48 db) Utrymme för normalt vårdarbete eller annat utrymme med krav på måttlig sekretess eller avskildhet, t ex undersökning, behandling, mottagningsrum, konferens/utbildning och korridor (R w=40 db) M43 E MR /95 AA/AA M0 EI Till utrymme för normalt kontorsarbete, t ex expedition, kontor (R w=40 db) Utrymme för normalt kontorsarbete, t ex expedition, kontor och korridor (R w=35 db) Till utrymme för samvaro och väntan, t ex dagrum, väntrum, personalrum (R w=48 db) Till hygienrum och eller utrymme för personalens vila, t ex wc, vilrum (R w=48 db) Hygienrum och eller utrymme för personalens vila, t ex wc, vilrum och korridor (R w=35 db) M42 E MR /70 AA/AA M0 EI M43 E MR /95 AA/AA M0 EI Till hygienrum utfört som VTvF t ex duschrum (R w=48 db) M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M55QA E MR /95 QQ/AA M45 EI Aquapanel Indoor mot våtrum Hygienrum utfört som VTvF t ex duschrum och korridor (R w=35 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum M17QA E MR /95 Q/AA M0 EI Aquapanel Indoor mot våtrum Mellan hygienutrymmen wc (R w=35 db) Mellan hygienutrymmen VTvF t ex duschrum (R w=35 db) M11Q E MR /95 Q/Q M0 EI Aquapanel Indoor i våtrum Till utrymme hos annan hyresgäst eller verksamhet/även mot korridor (R w=52 db) M66 E MR /95 AA/A(Fe1/FeA M95 EI Till trapphus/korridor gemensamt med annan hyresgäst (R w=52 db) M66 E MR /95 AA/A(Fe1/FeA M95 EI Om korridorvägg i patientmiljö ej har påkörningsskydd eller liknande konstruktion, bör yttre lag Classic Board (A) bytas mot Solid Board (Hårdgips) (I) dvs konstruktion typ AA/AI. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=35 db. Väggen utförs lika enligt ovan. Vårdlokaler Ljudklass B Till utrymmen med särskilt höga krav på luftljudsisolering eller med höga krav på sekretess, t ex jourrum, isolerrum, psykologexpedition (R w=52 db) Utrymmen med särskilt höga krav på luftljudsisolering eller med höga krav på sekretess, t ex jourrum, isolerrum, psykologexpedition och korridor (R w=44 db) M43 E MR /95 AA/AA M0 EI Till utrymme för patienters sömn och vila, t ex patientrum, vårdrum (R w=48 db) Utrymme för patienters sömn och vila, t ex patientrum, vårdrum och korridor (R w=35 db) M43 E MR /95 AA/AA M0 EI Till utrymmen där höga ljudtrycksnivåer förekommer, t ex OP-sal inkl stödjande ytor, förlossning, smärtsam undersökning, bassängrum, sjukgymnastik, sköljrum, laboratorium (R w=52 db) Utrymmen där höga ljudtrycksnivåer förekommer, t ex OP-sal inkl. stödjande ytor, förlossning, smärtsam undersökning, bassängrum, sjukgymnastik, sköljrum, laboratorium och korridor (R w=35 db) M43 E MR /95 AA/AA M0 EI Till utrymme för normalt vårdarbete eller annat utrymme med krav på måttlig sekretess eller avskildhet, t ex undersökning, behandling, mottagningsrum, konferens/utbildning (R w=44 db) Utrymme för normalt vårdarbete eller annat utrymme med krav på måttlig sekretess eller avskildhet, t ex undersökning, behandling, mottagningsrum, konferens/utbildning och korridor (R w=35 db M43 E MR /95 AA/AA M0 EI Till utrymme för normalt kontorsarbete, t ex expedition, kontor (R w=35 db) Utrymme för normalt kontorsarbete, t ex expedition, kontor och korridor (R w=30 db) Till utrymme för samvaro och väntan, t ex dagrum, väntrum, personalrum (R w=44 db) M43 E MR /95 AA/AA EI Till hygienrum och eller utrymme för personalens vila, t ex wc, vilrum (R w=44 db) Hygienrum och eller utrymme för personalens vila, t ex wc, vilrum och korridor (R w=30 db) M42 E MR /70 AA/AA M0 EI M43 E MR /95 AA/AA M0 EI Till hygienrum utfört som VTvF t ex duschrum (R w=44 db) M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M43QA E MR /95 QQ/AA M0 EI Aquapanel Indoor mot våtrum Hygienrum utfört som VTvF t ex duschrum och korridor (R w=30 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum M17QA E MR /95 Q/AA M0 EI Aquapanel Indoor mot våtrum Mellan hygienutrymmen wc (R w=35 db) Mellan hygienutrymmen VTvF t ex duschrum (R w=35 db) M11Q E MR /95 Q/Q M0 EI Aquapanel Indoor i våtrum Till utrymme hos annan hyresgäst eller verksamhet/även mot korridor (R w=52 db) M66 E MR /95 AA/A(Fe1/FeA M95 EI Vid eventuellt krav på inbrottsskydd kompletteras väggen med stålplåt (Fe1=1 mm för Skyddsklass 2, S2=2 mm för Skyddsklass 3) Till trapphus/korridor gemensamt med annan hyresgäst (R w=48 db) M55 E MR /95 AA/A (Fe1/FeA M45 EI Om korridorvägg i patientmiljö ej har påkörningsskydd eller liknande konstruktion, bör yttre lag Classic Board (A) bytas mot Solid Board (Hårdgips) (I) dvs konstruktion typ AA/AI. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=30 db. Väggen utförs i övrigt lika. System Byggfysik sid 334. System Byggfysik sid

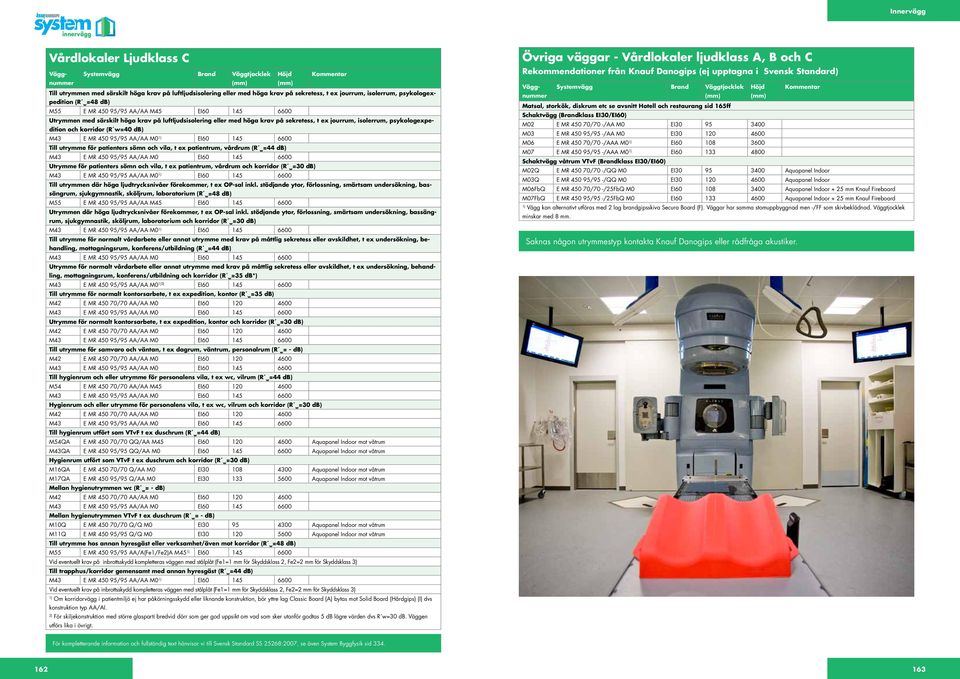

9 Vårdlokaler Ljudklass C Matsal, storkök, diskrum etc se avsnitt Hotell och restaurang sid 165ff Schaktvägg (Brandklass EI30/EI60) M02 E MR /70 -/AA M0 EI M03 E MR /95 -/AA M0 EI M06 E MR /70 -/AAA M0 EI M07 E MR /95 -/AAA M0 EI Schaktvägg våtrum VTvF (Brandklass EI30/EI60) M02Q E MR /70 -/QQ M0 EI Aquapanel Indoor M03Q E MR /95 -/QQ M0 EI Aquapanel Indoor M06FbQ E MR /70 -/25FbQ M0 EI Aquapanel Indoor + 25 mm Knauf Fireboard M07FbQ E MR /95 -/25FbQ M0 EI Aquapanel Indoor + 25 mm Knauf Fireboard Vägg kan alternativt utföras med 2 lag brandgipsskiva Secura Board (F). Väggar har samma stomuppbyggnad men -/FF som skivbeklädnad. Väggtjocklek minskar med 8 mm. Till utrymmen med särskilt höga krav på luftljudsisolering eller med höga krav på sekretess, t ex jourrum, isolerrum, psykologexpedition (R w=48 db) Utrymmen med särskilt höga krav på luftljudsisolering eller med höga krav på sekretess, t ex jourrum, isolerrum, psykologexpedition och korridor (R w=40 db) M43 E MR /95 AA/AA M0 EI Till utrymme för patienters sömn och vila, t ex patientrum, vårdrum (R w=44 db) Utrymme för patienters sömn och vila, t ex patientrum, vårdrum och korridor (R w=30 db) M43 E MR /95 AA/AA M0 EI Till utrymmen där höga ljudtrycksnivåer förekommer, t ex OP-sal inkl. stödjande ytor, förlossning, smärtsam undersökning, bassängrum, sjukgymnastik, sköljrum, laboratorium (R w=48 db) Utrymmen där höga ljudtrycksnivåer förekommer, t ex OP-sal inkl. stödjande ytor, förlossning, smärtsam undersökning, bassängrum, sjukgymnastik, sköljrum, laboratorium och korridor (R w=30 db) M43 E MR /95 AA/AA M0 EI Till utrymme för normalt vårdarbete eller annat utrymme med krav på måttlig sekretess eller avskildhet, t ex undersökning, behandling, mottagningsrum, konferens/utbildning (R w=44 db) Utrymme för normalt vårdarbete eller annat utrymme med krav på måttlig sekretess eller avskildhet, t ex undersökning, behandling, mottagningsrum, konferens/utbildning och korridor (R w=35 db M43 E MR /95 AA/AA M0 EI Till utrymme för normalt kontorsarbete, t ex expedition, kontor (R w=35 db) Utrymme för normalt kontorsarbete, t ex expedition, kontor och korridor (R w=30 db) Till utrymme för samvaro och väntan, t ex dagrum, väntrum, personalrum (R w= - db) Till hygienrum och eller utrymme för personalens vila, t ex wc, vilrum (R w=44 db) Hygienrum och eller utrymme för personalens vila, t ex wc, vilrum och korridor (R w=30 db) Till hygienrum utfört som VTvF t ex duschrum (R w=44 db) M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M43QA E MR /95 QQ/AA M0 EI Aquapanel Indoor mot våtrum Hygienrum utfört som VTvF t ex duschrum och korridor (R w=30 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum M17QA E MR /95 Q/AA M0 EI Aquapanel Indoor mot våtrum Mellan hygienutrymmen wc (R w= - db) Mellan hygienutrymmen VTvF t ex duschrum (R w= - db) M10Q E MR /70 Q/Q M0 EI Aquapanel Indoor mot våtrum M11Q E MR /95 Q/Q M0 EI Aquapanel Indoor mot våtrum Till utrymme hos annan hyresgäst eller verksamhet/även mot korridor (R w=48 db) M55 E MR /95 AA/A(Fe1/FeA M45 EI Till trapphus/korridor gemensamt med annan hyresgäst (R w=44 db) M43 E MR /95 AA/AA M0 EI Om korridorvägg i patientmiljö ej har påkörningsskydd eller liknande konstruktion, bör yttre lag Classic Board (A) bytas mot Solid Board (Hårdgips) (I) dvs konstruktion typ AA/AI. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=30 db. Väggen utförs lika i övrigt. Övriga väggar - Vårdlokaler ljudklass A, B och C Rekommendationer från Knauf Danogips (ej upptagna i Svensk Standard) Saknas någon utrymmestyp kontakta Knauf Danogips eller rådfråga akustiker. System Byggfysik sid

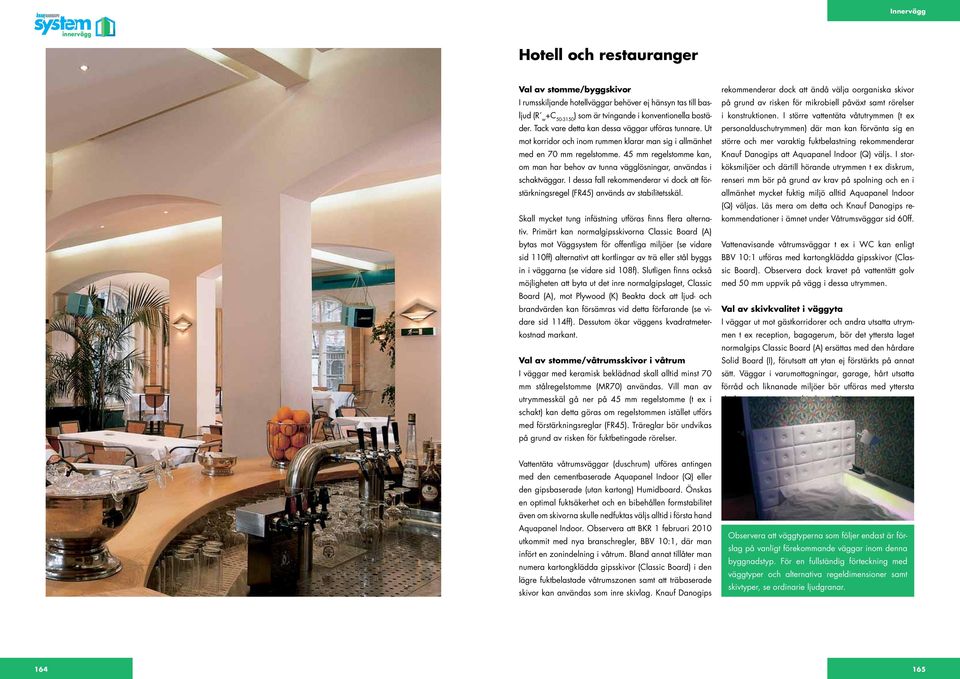

10 Hotell och restauranger Val av stomme/byggskivor I rumsskiljande hotellväggar behöver ej hänsyn tas till basljud (R w+c ) som är tvingande i konventionella bostäder. Tack vare detta kan dessa väggar utföras tunnare. Ut mot korridor och inom rummen klarar man sig i allmänhet med en 70 mm regelstomme. 45 mm regelstomme kan, om man har behov av tunna vägglösningar, användas i schaktväggar. I dessa fall rekommenderar vi dock att förstärkningsregel (FR45) används av stabilitetsskäl. Skall mycket tung infästning utföras finns flera alternativ. Primärt kan normalgipsskivorna Classic Board (A) bytas mot Väggsystem för offentliga miljöer (se vidare sid 110ff) alternativt att kortlingar av trä eller stål byggs in i väggarna (se vidare sid 108f). Slutligen finns också möjligheten att byta ut det inre normalgipslaget, Classic Board (A), mot Plywood (K) Beakta dock att ljud- och brandvärden kan försämras vid detta förfarande (se vidare sid 114ff). Dessutom ökar väggens kvadratmeterkostnad markant. Val av stomme/våtrumsskivor i våtrum I väggar med keramisk beklädnad skall alltid minst 70 mm stålregelstomme (MR70) användas. Vill man av utrymmesskäl gå ner på 45 mm regelstomme (t ex i schakt) kan detta göras om regelstommen istället utförs med förstärkningsreglar (FR45). Träreglar bör undvikas på grund av risken för fuktbetingade rörelser. rekommenderar dock att ändå välja oorganiska skivor på grund av risken för mikrobiell påväxt samt rörelser i konstruktionen. I större vattentäta våtutrymmen (t ex personalduschutrymmen) där man kan förvänta sig en större och mer varaktig fuktbelastning rekommenderar Knauf Danogips att Aquapanel Indoor (Q) väljs. I storköksmiljöer och därtill hörande utrymmen t ex diskrum, renseri mm bör på grund av krav på spolning och en i allmänhet mycket fuktig miljö alltid Aquapanel Indoor (Q) väljas. Läs mera om detta och Knauf Danogips rekommendationer i ämnet under Våtrumsväggar sid 60ff. Vattenavisande våtrumsväggar t ex i WC kan enligt BBV 10:1 utföras med kartongklädda gipsskivor (Classic Board). Observera dock kravet på vattentätt golv med 50 mm uppvik på vägg i dessa utrymmen. Val av skivkvalitet i väggyta I väggar ut mot gästkorridorer och andra utsatta utrymmen t ex reception, bagagerum, bör det yttersta laget normalgips Classic Board (A) ersättas med den hårdare Solid Board (I), förutsatt att ytan ej förstärkts på annat sätt. Väggar i varumottagningar, garage, hårt utsatta förråd och liknanade miljöer bör utföras med yttersta skivlaget av Aquapanel Indoor (Q). Vattentäta våtrumsväggar (duschrum) utföres antingen med den cementbaserade Aquapanel Indoor (Q) eller den gipsbaserade (utan kartong) Humidboard. Önskas en optimal fuktsäkerhet och en bibehållen formstabilitet även om skivorna skulle nedfuktas väljs alltid i första hand Aquapanel Indoor. Observera att BKR 1 februari 2010 utkommit med nya branschregler, BBV 10:1, där man infört en zonindelning i våtrum. Bland annat tillåter man numera kartongklädda gipsskivor (Classic Board) i den lägre fuktbelastade våtrumszonen samt att träbaserade skivor kan användas som inre skivlag. Knauf Danogips Observera att väggtyperna som följer endast är förslag på vanligt förekommande väggar inom denna byggnadstyp. För en fullständig förteckning med väggtyper och alternativa regeldimensioner samt skivtyper, se ordinarie ljudgranar

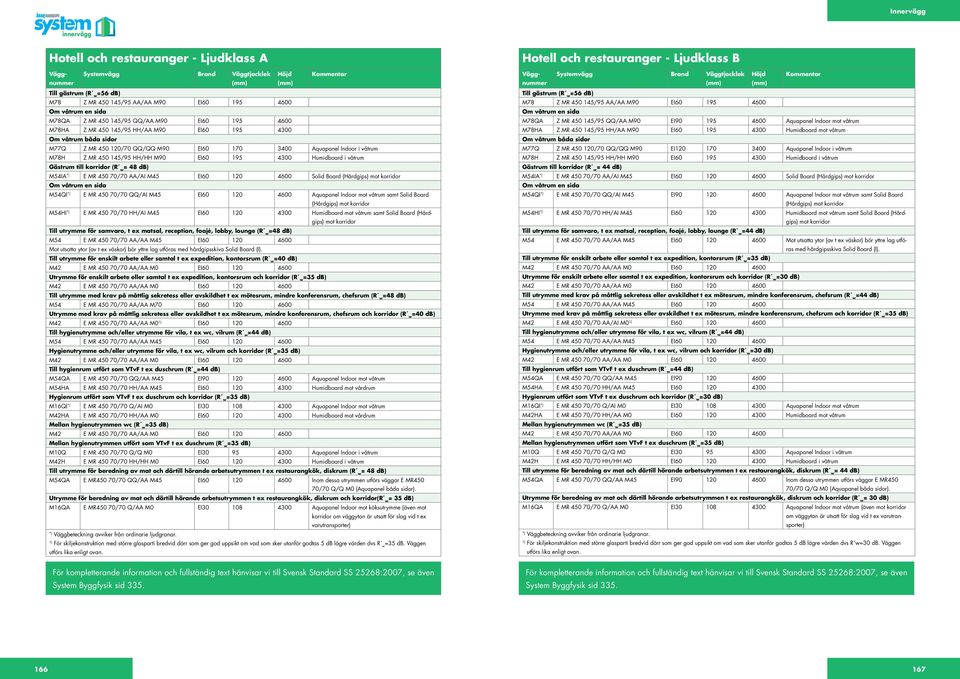

11 Hotell och restauranger - Ljudklass A Till gästrum (R w=56 db) M78 Z MR /95 AA/AA M90 EI Om våtrum en sida M78QA Z MR /95 QQ/AA M90 EI M78HA Z MR /95 HH/AA M90 EI Om våtrum båda sidor M77Q Z MR /70 QQ/QQ M90 EI Aquapanel Indoor i våtrum M78H Z MR /95 HH/HH M90 EI Humidboard i våtrum Gästrum till korridor (R w= 48 db) M54IA E MR /70 AA/AI M45 EI Solid Board (Hårdgips) mot korridor Om våtrum en sida M54QI E MR /70 QQ/AI M45 EI Aquapanel Indoor mot våtrum samt Solid Board (Hårdgips) mot korridor M54HI E MR /70 HH/AI M45 EI Humidboard mot våtrum samt Solid Board (Hårdgips) mot korridor Till utrymme för samvaro, t ex matsal, reception, foajé, lobby, lounge (R w=48 db) Mot utsatta ytor (av t ex väskor) bör yttre lag utföras med hårdgipsskiva Solid Board (I). Till utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum (R w=40 db) Utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum och korridor (R w=35 db) Till utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, mindre konferensrum, chefsrum (R w=48 db) M54 E MR /70 AA/AA M70 EI Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, mindre konferensrum, chefsrum och korridor (R w=40 db) M42 E MR /70 AA/AA M0 EI Till hygienutrymme och/eller utrymme för vila, t ex wc, vilrum (R w=44 db) Hygienutrymme och/eller utrymme för vila, t ex wc, vilrum och korridor (R w=35 db) Till hygienrum utfört som VTvF t ex duschrum (R w=44 db) M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M54HA E MR /70 HH/AA M45 EI Humidboard mot vårdrum Hygienrum utfört som VTvF t ex duschrum och korridor (R w=35 db) M16QI E MR /70 Q/AI M0 EI Aquapanel Indoor mot våtrum M42HA E MR /70 HH/AA M0 EI Humidboard mot vårdrum Mellan hygienutrymmen wc (R w=35 db) Mellan hygienutrymmen utfört som VTvF t ex duschrum (R w=35 db) M42H E MR /70 HH/HH M0 EI Humidboard i våtrum Till utrymme för beredning av mat och därtill hörande arbetsutrymmen t ex restaurangkök, diskrum (R w= 48 db) M54QA E MR450 70/70 QQ/AA M45 EI Inom dessa utrymmen utförs väggar E MR450 70/70 Q/Q M0 (Aquapanel båda sidor). Utrymme för beredning av mat och därtill hörande arbetsutrymmen t ex restaurangkök, diskrum och korridor(r w= 35 db) M16QA E MR450 70/70 Q/AA M0 EI Aquapanel Indoor mot köksutrymme (även mot korridor om väggytan är utsatt för slag vid t ex varutransporter) Väggbeteckning avviker från ordinarie ljudgranar. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=35 db. Väggen utförs lika enligt ovan. Hotell och restauranger - Ljudklass B Till gästrum (R w=56 db) M78 Z MR /95 AA/AA M90 EI Om våtrum en sida M78QA Z MR /95 QQ/AA M90 EI Aquapanel Indoor mot våtrum M78HA Z MR /95 HH/AA M90 EI Humidboard mot våtrum Om våtrum båda sidor M77Q Z MR /70 QQ/QQ M90 EI Aquapanel Indoor i våtrum M78H Z MR /95 HH/HH M90 EI Humidboard i våtrum Gästrum till korridor (R w= 44 db) M54IA E MR /70 AA/AI M45 EI Solid Board (Hårdgips) mot korridor Om våtrum en sida M54QI E MR /70 QQ/AI M45 EI Aquapanel Indoor mot våtrum samt Solid Board (Hårdgips) mot korridor M54HI E MR /70 HH/AI M45 EI Humidboard mot våtrum samt Solid Board (Hårdgips) mot korridor Till utrymme för samvaro, t ex matsal, reception, foajé, lobby, lounge (R w=44 db) Mot utsatta ytor (av t ex väskor) bör yttre lag utföras med hårdgipsskiva Solid Board (I). Till utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum (R w=35 db) Utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum och korridor (R w=30 db) Till utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, mindre konferensrum, chefsrum (R w=44 db) Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, mindre konferensrum, chefsrum och korridor (R w=35 db) M42 E MR /70 AA/AI M0 EI Till hygienutrymme och/eller utrymme för vila, t ex wc, vilrum (R w=44 db) Hygienutrymme och/eller utrymme för vila, t ex wc, vilrum och korridor (R w=30 db) Till hygienrum utfört som VTvF t ex duschrum (R w=44 db) M54QA E MR /70 QQ/AA M45 EI M54HA E MR /70 HH/AA M45 EI Hygienrum utfört som VTvF t ex duschrum och korridor (R w=30 db) M16QI E MR /70 Q/AI M0 EI Aquapanel Indoor mot våtrum M42HA E MR /70 HH/AA M0 EI Humidboard mot våtrum Mellan hygienutrymmen wc (R w=35 db) Mellan hygienutrymmen utfört som VTvF t ex duschrum (R w=35 db) M42H E MR /70 HH/HH M0 EI Humidboard i våtrum Till utrymme för beredning av mat och därtill hörande arbetsutrymmen t ex restaurangkök, diskrum (R w= 44 db) M54QA E MR /70 QQ/AA M45 EI Inom dessa utrymmen utförs väggar E MR450 70/70 Q/Q M0 (Aquapanel båda sidor). Utrymme för beredning av mat och därtill hörande arbetsutrymmen t ex restaurangkök, diskrum och korridor (R w= 30 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum (även mot korridor om väggytan är utsatt för slag vid t ex varutransporter) Väggbeteckning avviker från ordinarie ljudgranar. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=30 db. Väggen utförs lika enligt ovan. System Byggfysik sid 335. System Byggfysik sid

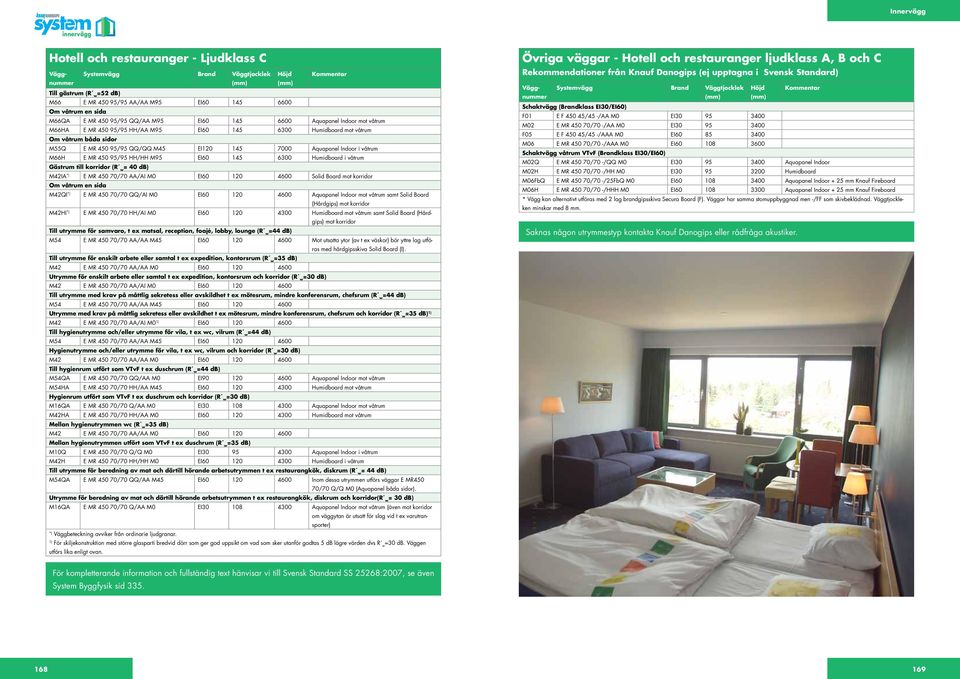

12 Hotell och restauranger - Ljudklass C Till gästrum (R w=52 db) Om våtrum en sida M66QA E MR /95 QQ/AA M95 EI Aquapanel Indoor mot våtrum M66HA E MR /95 HH/AA M95 EI Humidboard mot våtrum Om våtrum båda sidor M55Q E MR /95 QQ/QQ M45 EI Aquapanel Indoor i våtrum M66H E MR /95 HH/HH M95 EI Humidboard i våtrum Gästrum till korridor (R w= 40 db) M42IA E MR /70 AA/AI M0 EI Solid Board mot korridor Om våtrum en sida M42QI E MR /70 QQ/AI M0 EI Aquapanel Indoor mot våtrum samt Solid Board (Hårdgips) mot korridor M42HI E MR /70 HH/AI M0 EI Humidboard mot våtrum samt Solid Board (Hårdgips) mot korridor Till utrymme för samvaro, t ex matsal, reception, foajé, lobby, lounge (R w=44 db) Mot utsatta ytor (av t ex väskor) bör yttre lag utföras med hårdgipsskiva Solid Board (I). Till utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum (R w=35 db) Utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum och korridor (R w=30 db) M42 E MR /70 AA/AI M0 EI Till utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, mindre konferensrum, chefsrum (R w=44 db) Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, mindre konferensrum, chefsrum och korridor (R w=35 db) M42 E MR /70 AA/AI M0 EI Till hygienutrymme och/eller utrymme för vila, t ex wc, vilrum (R w=44 db) Hygienutrymme och/eller utrymme för vila, t ex wc, vilrum och korridor (R w=30 db) Till hygienrum utfört som VTvF t ex duschrum (R w=44 db) M54QA E MR /70 QQ/AA M0 EI Aquapanel Indoor mot våtrum M54HA E MR /70 HH/AA M45 EI Humidboard mot våtrum Hygienrum utfört som VTvF t ex duschrum och korridor (R w=30 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum M42HA E MR /70 HH/AA M0 EI Humidboard mot våtrum Mellan hygienutrymmen wc (R w=35 db) Mellan hygienutrymmen utfört som VTvF t ex duschrum (R w=35 db) M42H E MR /70 HH/HH M0 EI Humidboard i våtrum Till utrymme för beredning av mat och därtill hörande arbetsutrymmen t ex restaurangkök, diskrum (R w= 44 db) M54QA E MR /70 QQ/AA M45 EI Inom dessa utrymmen utförs väggar E MR450 70/70 Q/Q M0 (Aquapanel båda sidor). Utrymme för beredning av mat och därtill hörande arbetsutrymmen t ex restaurangkök, diskrum och korridor(r w= 30 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum (även mot korridor om väggytan är utsatt för slag vid t ex varutransporter) Väggbeteckning avviker från ordinarie ljudgranar. För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=30 db. Väggen utförs lika enligt ovan. Övriga väggar - Hotell och restauranger ljudklass A, B och C Rekommendationer från Knauf Danogips (ej upptagna i Svensk Standard) Schaktvägg (Brandklass EI30/EI60) F01 E F /45 -/AA M0 EI M02 E MR /70 -/AA M0 EI F05 E F /45 -/AAA M0 EI M06 E MR /70 -/AAA M0 EI Schaktvägg våtrum VTvF (Brandklass EI30/EI60) M02Q E MR /70 -/QQ M0 EI Aquapanel Indoor M02H E MR /70 -/HH M0 EI Humidboard M06FbQ E MR /70 -/25FbQ M0 EI Aquapanel Indoor + 25 mm Knauf Fireboard M06H E MR /70 -/HHH M0 EI Aquapanel Indoor + 25 mm Knauf Fireboard * Vägg kan alternativt utföras med 2 lag brandgipsskiva Secura Board (F). Väggar har samma stomuppbyggnad men -/FF som skivbeklädnad. Väggtjockleken minskar med 8 mm. Saknas någon utrymmestyp kontakta Knauf Danogips eller rådfråga akustiker. System Byggfysik sid
13 Kontor och övriga kommersiella lokaler Val av stomme/byggskivor I kontorsmiljöer har man ofta begränsade behov av installationer vilket gör att 70 mm regelstomme (MR70) nästan uteslutande kan användas. Då ljudkraven mellan kontorsrum ofta är låga skulle man i många fall kunna klara sig med enkelgipsbeklädnad (30-35 db), men vi rekommenderar ändå alltid dubbla skivlag (dvs 120 mm väggtjocklek) på grund av stabilitets- och infästningsskäl. Schaktväggar utföres med minst 70 mm-stomme (MR70) alternativt FR45 om man vill komma ner i väggtjocklek. Skall mycket tung infästning utföras finns flera alternativ. Primärt kan normalgipsskivorna Classic Board (A) bytas mot Väggsystem för offentliga miljöer (se vidare sid 110ff) alternativt att kortlingar av trä eller stål byggs in i väggarna (se vidare sid 108f). Slutligen finns också möjligheten att byta ut det inre normalgipslaget, Classic Board (A), mot Plywood (K) Beakta dock att ljud- och brandvärden kan försämras vid detta förfarande (se vidare sid 114ff). Dessutom ökar väggens kvadratmeterkostnad markant. I övriga kommersiella lokaler förenas i allmänhet höga vägghöjder med stora krav på infästning samt stora krav på slagtålighet hos ytskikten. Här rekommenderar vi i första hand 95 mm regelstomme (MR95). Vid högre vägghöjder används större regeldimensioner alternativt System Förstärkningsregel, se vidare under respektive ljudgran. Val av stomme/våtrumsskivor i våtrum I väggar med keramisk beklädnad skall alltid minst 70 mm stålregelstomme (MR70) användas. Vill man av utrymmesskäl gå ner på 45 mm regelstomme (t ex i schakt) kan detta göras om regelstommen istället utförs med förstärkningsreglar (FR45). Träreglar bör undvikas på grund av risken för fuktbetingade rörelser. Vattentäta våtrumsväggar (duschrum) utföres antingen med den cementbaserade Aquapanel Indoor (Q) eller den gipsbaserade (utan kartong) Humidboard (H). Önskas en optimal fuktsäkerhet och en garanterad formstabilitet även om skivorna skulle nedfuktas väljs alltid i första hand Aquapanel Indoor (Q). Observera att BKR 1 februari 2010 utkommit med nya branschregler, BBV 10:1, där man infört en zonindelning i våtrum. Bland annat tillåter man numera kartongklädda gipsskivor (Classic Board) i den lägre fuktbelastade våtrumszonen samt att träbaserade skivor kan användas som inre skivlag. Knauf Danogips rekommenderar dock att ändå välja oorganiska skivor på grund av risken för mikrobiell påväxt samt rörelser i konstruktionen. I större vattentäta våtutrymmen (t ex personalduschutrymmen) där man kan förvänta sig en större och mer varaktig fuktbelastning rekommenderar Knauf Danogips att Aquapanel Indoor (Q) väljs i första hand. I kraftigt fuktbelastade offentliga miljöer t ex simhallar och sporthallar skall alltid Aquapanel Indoor (Q) användas. Läs mera om detta och Knauf Danogips rekommendationer i ämnet under Våtrumsväggar sid 60ff. Vattenavisande våtrumsväggar t ex WC i kontorsmiljö kan enligt BBV 10:1 utföras med kartongklädda gipsskivor (Classic Board). Observera dock kravet på vattentätt golv med 50 mm uppvik på vägg i dessa utrymmen. I offentliga WC rekommenderar Knauf Danogips att Aquapanel Indoor (Q) väljs på grund av avspolningskrav samt högre krav på motstånd mot slagbelastning. Val av skivkvalitet i väggyta I vanlig kontorsmiljö räcker i allmänhet att yttre skivlaget i korridorer och liknande utrymmen är av normalgips, Classic Board (A). Ytterlaget i offentliga kommersiella lokaler typ butiker, gallerior och köpcentrum bör däremot alltid vara av hård gipsskiva Solid Board (I) eller vid mycket utsatta väggar, Aquapanel Indoor (Q). I kraftigt slagutsatta utrymmen som soprum, varumottagningar, garage, vissa ytor i sport- och bollhallar samt andra hårt utsatta ytor, rekommenderas alltid att Aquapanel Indoor (Q) används
14 Kontor och övriga kommersiella lokaler - Ljudklass A Till utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum (R w=35 db) Utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum och korridor (R w=30 db) Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, samtalsrum, konferensrum, chefsrum (R w=44 db) Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, samtalsrum, konferensrum, chefsrum och korridor (R w=35 db) M42 E MR /70 AA/AA M0 EI Utrymme med krav på hög sekretess (R w=52 db) Utrymme med krav på hög sekretess och korridor (R w=44 db) Till utrymme för samvaro t ex pausrum, matsal (R w=44 db) Till hygienutrymme och eller utrymme för vila, t ex WC, vilrum (R w=44 db) Hygienutrymme och eller utrymme för vila, t ex WC, vilrum och korridor (R w=30 db) Till hygienutrymme utfört som VTvF t ex duschutrymme (R w=44 db) M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M54HA E MR /70 HH/AA M45 EI Humidboard mot våtrum Hygienutrymme som VTvF t ex duschutrymme och korridor (R w=30 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum M42HA E MR /70 HH/AA M0 EI Humidboard mot våtrum Mellan hygienutrymmen (R w=35 db) Mellan hygienutrymmen utfört som VTvF t ex duschutrymmen (R w=35 db) M42H E MR /70 HH/HH M0 EI Humidboard i våtrum Till utrymme hos annan hyresgäst/även mot korridor (R w=52 db) M66 E MR /95 AA/A(Fe1/FeA M95 EI Till trapphus/korridor gemensamt med annan hyresgäst (R w=52 db) M55 E MR /95 AA/A (Fe1/FeA M45 EI För skiljekonstruktion med större glasparti som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=30 db. Väggen utförs lika enligt ovan. Systemvägg Brand Väggtjocklek Höjd Kommentar Till utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum (R w=40 db) Utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum och korridor (R w=35 db) Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, samtalsrum, konferensrum, chefsrum (R w=48 db) Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, samtalsrum, konferensrum, chefsrum och korridor (R w=40 db) M42 E MR /70 AA/AA M0 EI Utrymme med krav på hög sekretess (R w=52 db) Utrymme med krav på hög sekretess och korridor (R w=44 db) Till utrymme för samvaro t ex pausrum, matsal (R w=48 db) Till hygienutrymme och eller utrymme för vila, t ex WC, vilrum (R w=48 db) Hygienutrymme och eller utrymme för vila, t ex WC, vilrum och korridor (R w=35 db) Till hygienutrymme utfört som VTvF t ex duschutrymme (R w=48 db) M54QA E MR /70 QQ/AA M45 EI Aquapanel Indoor mot våtrum M54HA E MR /70 HH/AA M45 EI Humidboard mot våtrum Hygienutrymme som VTvF t ex duschutrymme och korridor (R w=35 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum M42HA E MR /70 HH/AA M0 EI Humidboard mot våtrum Mellan hygienutrymmen (R w=35 db) Mellan hygienutrymmen utfört som VTvF t ex duschutrymmen (R w=35 db) M10Q E MR /70 Q/Q M0 EI Aquapanel Indoor mot våtrum M42H E MR //70 HH/HH M0 EI Humidboard mot våtrum Till utrymme hos annan hyresgäst/även mot korridor (R w=52 db) M66 E MR /95 AA/A(Fe1/FeA M95 EI Till trapphus/korridor gemensamt med annan hyresgäst (R w=52 db) M66 E MR /95 AA/A(Fe1/FeA M95 EI För skiljekonstruktion med större glasparti som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=35 db. Väggen utförs lika enligt ovan. Kontor och övriga kommersiella lokaler - Ljudklass B System Byggfysik sid 336. I offentliga kommersiella lokaler t ex köpcentrum, butiker rekommenderar Knauf Danogips p g a högre väggar och infästningsbehov ofta en grövre regelstomme 95 mm) alternativt förstärkningsregelstomme - se ordinarie ljudgranar) samt en mer slag- och stöttålig ytskiva - Solid Board (I) och vid mycket höga krav på ythårdhet, Aquapanel Indoor (Q). Observera att väggtyperna som presenteras endast är förslag på vanligt förekommande väggar inom denna byggnadstyp. För en fullständig förteckning med väggtyper och alternativa regeldimensioner samt skivtyper, se ordinarie ljudgranar

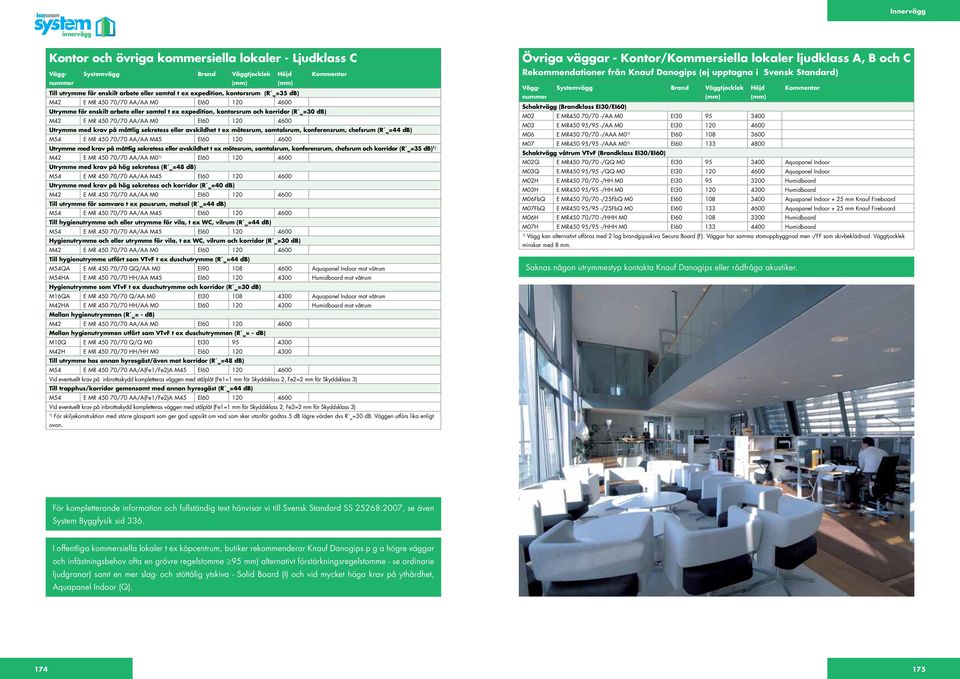

15 Kontor och övriga kommersiella lokaler - Ljudklass C Schaktvägg (Brandklass EI30/EI60) M02 E MR450 70/70 -/AA M0 EI M03 E MR450 95/95 -/AA M0 EI M06 E MR450 70/70 -/AAA M0 EI M07 E MR450 95/95 -/AAA M0 EI Schaktvägg våtrum VTvF (Brandklass EI30/EI60) M02Q E MR450 70/70 -/QQ M0 EI Aquapanel Indoor M03Q E MR450 95/95 -/QQ M0 EI Aquapanel Indoor M02H E MR450 70/70 -/HH M0 EI Humidboard M03H E MR450 95/95 -/HH M0 EI Humidboard M06FbQ E MR450 70/70 -/25FbQ M0 EI Aquapanel Indoor + 25 mm Knauf Fireboard M07FbQ E MR450 95/95 -/25FbQ M0 EI Aquapanel Indoor + 25 mm Knauf Fireboard M06H E MR450 70/70 -/HHH M0 EI Humidboard M07H E MR450 95/95 -/HHH M0 EI Humidboard Vägg kan alternativt utföras med 2 lag brandgipsskiva Secura Board (F). Väggar har samma stomuppbyggnad men -/FF som skivbeklädnad. Väggtjocklek minskar med 8 mm. Till utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum (R w=35 db) Utrymme för enskilt arbete eller samtal t ex expedition, kontorsrum och korridor (R w=30 db) Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, samtalsrum, konferensrum, chefsrum (R w=44 db) Utrymme med krav på måttlig sekretess eller avskildhet t ex mötesrum, samtalsrum, konferensrum, chefsrum och korridor (R w=35 db) M42 E MR /70 AA/AA M0 EI Utrymme med krav på hög sekretess (R w=48 db) Utrymme med krav på hög sekretess och korridor (R w=40 db) Till utrymme för samvaro t ex pausrum, matsal (R w=44 db) Till hygienutrymme och eller utrymme för vila, t ex WC, vilrum (R w=44 db) Hygienutrymme och eller utrymme för vila, t ex WC, vilrum och korridor (R w=30 db) Till hygienutrymme utfört som VTvF t ex duschutrymme (R w=44 db) M54QA E MR /70 QQ/AA M0 EI Aquapanel Indoor mot våtrum M54HA E MR /70 HH/AA M45 EI Humidboard mot våtrum Hygienutrymme som VTvF t ex duschutrymme och korridor (R w=30 db) M16QA E MR /70 Q/AA M0 EI Aquapanel Indoor mot våtrum M42HA E MR /70 HH/AA M0 EI Humidboard mot våtrum Mellan hygienutrymmen (R w= - db) Mellan hygienutrymmen utfört som VTvF t ex duschutrymmen (R w= - db) M10Q E MR /70 Q/Q M0 EI M42H E MR /70 HH/HH M0 EI Till utrymme hos annan hyresgäst/även mot korridor (R w=48 db) M54 E MR /70 AA/A(Fe1/FeA M45 EI Till trapphus/korridor gemensamt med annan hyresgäst (R w=44 db) M54 E MR /70 AA/A(Fe1/FeA M45 EI För skiljekonstruktion med större glasparti som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden dvs R w=30 db. Väggen utförs lika enligt ovan. Övriga väggar - Kontor/Kommersiella lokaler ljudklass A, B och C Rekommendationer från Knauf Danogips (ej upptagna i Svensk Standard) Saknas någon utrymmestyp kontakta Knauf Danogips eller rådfråga akustiker. System Byggfysik sid 336. I offentliga kommersiella lokaler t ex köpcentrum, butiker rekommenderar Knauf Danogips p g a högre väggar och infästningsbehov ofta en grövre regelstomme 95 mm) alternativt förstärkningsregelstomme - se ordinarie ljudgranar) samt en mer slag- och stöttålig ytskiva - Solid Board (I) och vid mycket höga krav på ythårdhet, Aquapanel Indoor (Q)
