1 TELTONIKA GSM bordstelefon DPH200 Bruksanvisning v1.03

2 OFFICIELLT MEDDELANDE Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Copyright 2008 TELTONIKA Ltd. Alla rättigheter ägs av författaren. Ingen del av det här dokumentets innehåll får kopieras, mångfaldigas eller spridas utan skriftligt tillstånd av TELTONIKA Ltd. Andra produkt- och företagsnamn som påträffas här kan vara varumärken av respektive ägare. OBS! Läs den här bruksanvisningen innan du börjar använda telefonen. Plocka inte isär telefonen. Rör inte telefonen om den är trasig eller om dess kopplingsledningar inte är isolerade. Alla trådlösa utrustningar som är avsedda för överföring av data kan vara känsliga för störningar som kan påverka funktionen av telefonen. Telefonen är ej fukttålig. Den ska hållas torr. Telefonen behöver en hög spänning på 230V AC. VIKTIGA ANMÄRKNINGAR! Bruksanvisningen och anmärkningarna ska läsas noggrant före användningen av utrustningen. 2

3 Innehåll Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v Information om säker användning INLEDNING TELEFONÖVERSIKT Telefonbeskrivning LCD ikoner DPH200 menystruktur RINGNINGSFUNKTIONER Att ringa Att ta emot samtal Att avsluta samtal SMS meddelanden Att läsa SMS meddelanden Att sända SMS Att ta bort SMS Meddelandeinställningar ANDRA FUNKTIONER Datum- och tidsinställningar Telefonbok Kortnumme Ljud Larm Språkinställningar Fördröjd uppringning Babycall Säkerhet Att återställa fabriksinställningar TILLÄGGSTJÄNSTER (BEROENDE PÅ NÄTET) Att vidarekoppla samtal Att spärra samtal Samtal väntar Att överföra samtal TEKNISKA SPECIFIKATIONER FELSÖKNING

4 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v Information om säker användning I denna instruktion beskrivs en säker användning av GSM bordstelefon. Vi uppmanar er att följa rekommendationerna för att undvika person- eller egendomsskador. Säkerhetskrav ska läsas igenom innan man börjar använda telefonen! Telefonen behöver en strömkälla som motsvarar säkerhetskrav i standard LST EN Strömkällan skall inte överskrida 15VA. RJ45 uttag används för att programmera om telefonen. Endast kvalificerad personal får utföra omprogrammering. Montera inte och använd inte utrustningen när det åskar. Vill ni koppla av telefonen ska ni följa vidare anvisningar: Dra ur AC/DC strömadaptern ur vägguttaget. Stäng av genom att trycka på strömbrytaren. Det rekommenderas att transportera telefonen i en säker förpackning för att undvika mekaniska skador. Telefonens strömkälla skall motsvara kraven i den tekniska dokumentationen. När telefonen används skall den placeras så att man lätt kan dra ur AC/DC strömadapter ur vägguttaget. Telefonens signalnivå beror på omgivningen. Reparationer får endast utföras av kvalificerad personal. Felande telefon skall lämna in till försäljningsstället eller sändas åter till tillverkaren. Inre delar av utrustningen byts inte ut. 4

5 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v INLEDNING Förpackningens innehåll A. Telefonlur med sladd B. Telefonapparat C. Batteri D. Strömadapter E. Extern GSM antenn F. Bruksanvisning OBS: Ifall det fattas någon av komponenterna, eller en av dem är trasig kontakta den affär där ni köpte produkten. Att sätta in SIM kort OBS: SIM-kortet är nödvändigt för att kunna ansluta telefonen till GSM-nätet. Har ni inte SIM-kort, kontakta teleoperatören. 1. Koppla ur strömadaptern 2. Öppna locket 3. Öppna SIM-kortshållaren och stoppa försiktigt in kortet i öppningen 4. Stäng SIM-kortshållaren 5

6 Att ansluta batteriet Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Batteriet läggs in under samma lock som SIM-kortet. För att koppla in batteriet stoppa in dess anslutning i batteriets uttag. Att koppla till telefonluren Koppla den ena ändan av telefonsladden till telefonluren och den andra till telefonens anslutning på vänstra sidan. För sladdansl. Telefonlur Att sätta upp antenn Skruva på antennen medurs. Telefonlurssladd Rikta upp antennen över dess anslutningsplats. Det garanterar optimal signalmottagning. 6

7 Att montera på en vägg Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Teltonika GSM mobil bordstelefon kan även fästas på en vägg. Telefonen har två hål för att kunna fästas på väggen. Se bilden nedan: För att fästa telefonen på en vägg: 1. Markera två punkter på väggen horisontalt på ett avstånd av 115 mm och borra två hål. 2. Skruva in två skruvar i väggen (följer inte med i förpackningen) och lämna ca 3mm mellan skruvhuvudet och väggen. 3. Fäst GSM telefonen på skruvarna. Att koppla in GSM bordstelefon Innan ni kopplar in telefonen försäkra er om att: - SIM-kortet är isatt - Batteriet är inkopplat (inte nödvändigt) - Antennen är monterad - Telefonluren är kopplad till telefonen - Strömadaptern är inkopplad När allt detta har utförts kan ni sätta på telefonen genom att trycka på strömbrytaren på baksidan av telefonen. Då börjar telefonen fungera. LCD skärmen informerar om att telefonen har aktiverats. För att stänga av telefonen tryck på samma strömbrytare. 7

8 3 TELEFONÖVERSIKT 3.1 Telefonbeskrivning Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 LCD skärm GSM antenn Piltangenter Indikatorer Funktions-tangenter Handsfree tangent Siffertangenter 3.2 LCD ikoner Signalstyrka indikerar styrka av GSM signal. Fler stavar indikerar starkare signal. Högtalare indikerar att ringvolymen är avstängd Larm indikerar att larmet (väckarklockan) är inställt. Batteri - indikerar batterinivå. Flera stavar visar mer styrka. Meddelande indikerar ett mottaget SMS. Siffran visar antalet mottagna SMS. Högtalare indikerar att handsfree funktionen är på Datum och tid Samtal- indikerar missade samtal. Siffran visar antalet missade samtal. 8

9 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v DPH200 menystruktur Med användarvänlig menynavigering är det lätt att nå alla GSM funktioner. Menynavigering för att öppna meny. Menytangentu klavišas Menyfunktioner väljs med hjälp av piltangenter som finns under LCD skärmen. Piltangenter För att aktivera vald menyfunktion tryck på den vänstra piltangenten (LCD visar OK). För att stänga tryck den högra piltangenten (LCD visar Avsluta). Telefonens menystruktur visas nederst Meddelanden: Nytt meddelande Inkorgen Töm inkorgen Meddel-inställningar Samtalsregister: Missade samtal Mottagna samtal Utgående samtal Töm listor Kontakter: Telefonbok Kortnumme Nytt namn Inställningar: Språk Ljud Samtalsinställningar Tid och datum Säkerhet Övrigt Fabriksinställningar 9

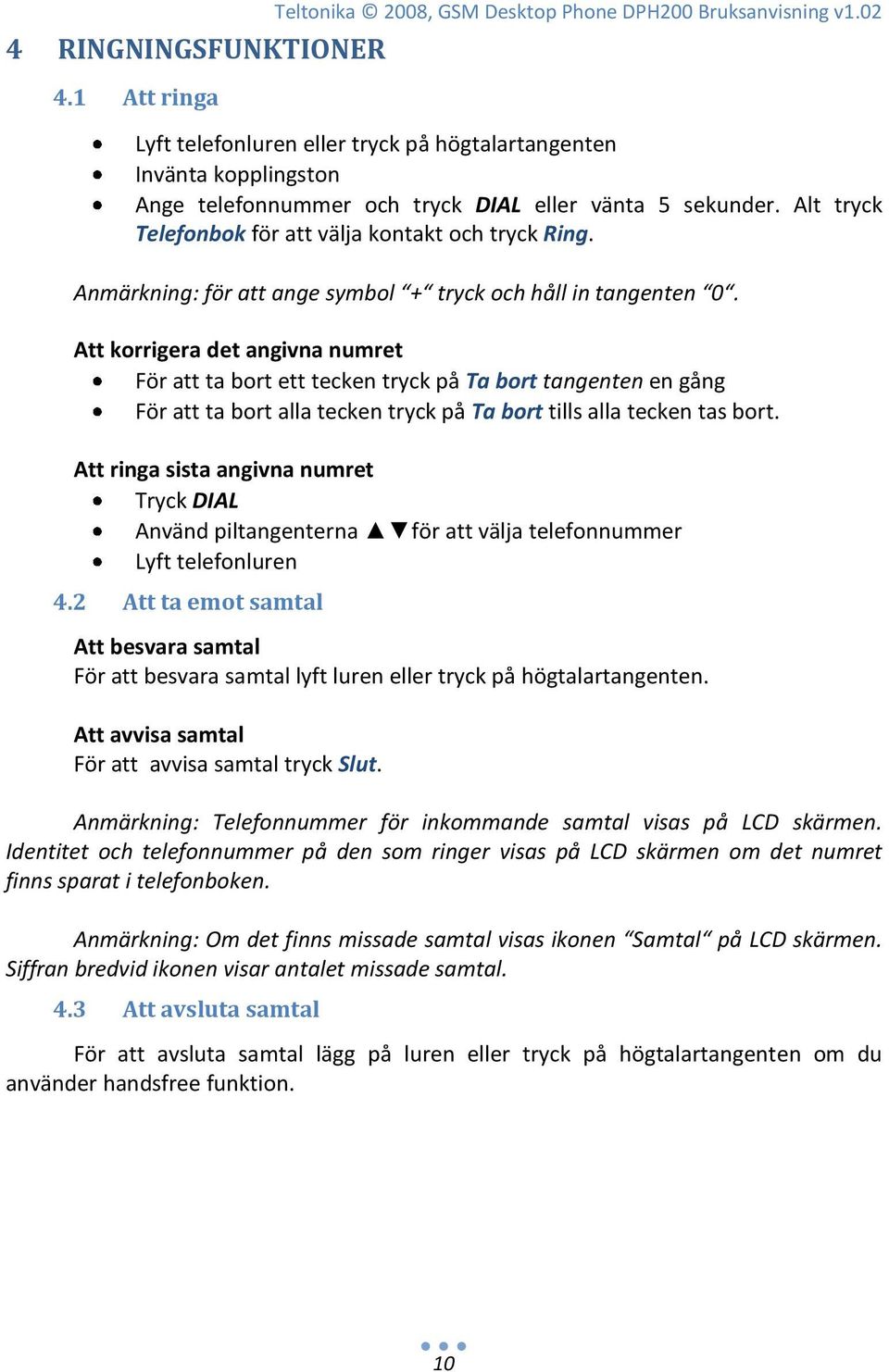

10 4 RINGNINGSFUNKTIONER 4.1 Att ringa Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Lyft telefonluren eller tryck på högtalartangenten Invänta kopplingston Ange telefonnummer och tryck DIAL eller vänta 5 sekunder. Alt tryck Telefonbok för att välja kontakt och tryck Ring. Anmärkning: för att ange symbol + tryck och håll in tangenten 0. Att korrigera det angivna numret För att ta bort ett tecken tryck på Ta bort tangenten en gång För att ta bort alla tecken tryck på Ta bort tills alla tecken tas bort. Att ringa sista angivna numret Tryck DIAL Använd piltangenterna för att välja telefonnummer Lyft telefonluren 4.2 Att ta emot samtal Att besvara samtal För att besvara samtal lyft luren eller tryck på högtalartangenten. Att avvisa samtal För att avvisa samtal tryck Slut. Anmärkning: Telefonnummer för inkommande samtal visas på LCD skärmen. Identitet och telefonnummer på den som ringer visas på LCD skärmen om det numret finns sparat i telefonboken. Anmärkning: Om det finns missade samtal visas ikonen Samtal på LCD skärmen. Siffran bredvid ikonen visar antalet missade samtal. 4.3 Att avsluta samtal För att avsluta samtal lägg på luren eller tryck på högtalartangenten om du använder handsfree funktion. 10

11 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v SMS meddelanden När man använder DPH200 är det möjligt att sända och ta emot SMS meddelanden. Varje SMS meddelande kan innehålla 160 tecken. Kontakta din tjänsteleverantör för att aktivera SMS funktion. 5.1 Att läsa SMS meddelanden Att läsa mottagna meddelanden När man får ett nytt meddelande visas ikonen Meddelande på LCD skärmen. Tryck Läs för att läsa meddelandet. Att läsa mottagna meddelanden tangenten Välj Meddelanden och tryck OK Välj Inkorgen och tryck OK Använd piltangenterna för att välja ett meddelande och tryck Läs Att svara på mottagna meddelanden Välj ett meddelande du vill läsa Tryck Funk. och tryck OK Välj Svara och tryck OK Skriv meddelandet med hjälp av tangenterna och tryck Sänd Tryck Sänd igen Att vidaresända ett meddelande Välj ett meddelande Tryck Funk. och tryck OK Välj Vidare och tryck OK Ange telefonnummer eller tryck Telefonbok för att välja kontakt. Tryck Sänd 5.2 Att sända SMS Tryck SMS Skriv texten med hjälp av tangenter och tryck Sänd Ange telefonnummer eller tryck Telefonbok för att välja kontakt. Tryck Sänd 5.3 Att ta bort SMS tangent Välj Meddelanden och tryck OK Välj Inkorgen och tryck OK Välj meddelande och tryck Läs Tryck Funk. och välj Ta bort och tryck OK 11

12 5.4 Meddelandeinställningar Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Servicecenter Välj Meddelanden och tryck OK Välj Meddel-inställningar och tryck OK Välj Servicecenter och tryck OK Ange numret som du har fått av tjänsteleverantören och tryck OK Anmärkning: Om numret redan är sparat tryck OK Meddelandets giltighetstid Välj Meddelanden och tryck OK Välj Meddel-inställningar och tryck OK Välj Giltighetstid och tryck OK Med hjälp av tangenterna välj en önskad giltighetstid för meddelandet och tryck OK Anmärkning: Meddelandets giltighetstid är den tid under vilken ett oläst meddelande finns kvar i nätverksservern innan det tas bort. 6 ANDRA FUNKTIONER 6.1 Datum- och tidsinställningar Tidsinställning Välj Tid och datum och tryck OK Välj Ställ in tid och tryck OK Använd tangenter eller piltangenterna för att ändra tid och tryck OK Att ändra tidsformat Välj Tid och datum och tryck OK Välj Tidsformat, välj önskad tidsformat och tryck OK Datuminställning Välj Tid och datum och tryck OK Välj Ställ in datum och tryck OK Använd tangenter eller piltangenterna för att ändra datum och tryck OK 12

13 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Att ändra datumformat Välj Tid och datum och tryck OK Välj Datuminställningar och tryck OK Välj Datumformat, välj datumformat med hjälp av piltangenterna och tryck OK Att aktivera/ inaktivera av datum på LCD skärmen Välj Tid och datum och tryck OK Välj Datuminställningar och tryck OK Välj Visa datum, välj PÅ eller AV och tryck OK 6.2 Telefonbok GSM bordstelefon lagrar alla nummer i SIM kortet. Beroende på SIM kortet (SIM kort kan ha olika minneskapacitet), kan telefonboken lagra upp till 240 telefonnummer och namn. Anmärkning: för att ringa upp ett nummer ur telefonboken, lyft luren och tryck Telefonbok. Att lägga till en ny kontakt Välj Kontakter och tryck OK Välj Nytt namn och tryck OK Använd tangenter för att skriva in namnet och tryck OK Använd tangenter för att skriva in numret och tryck OK Anmärkning: Tryck och håll in tangent 0 för att skriva + symbol. Att redigera kontakt i telefonboken Tryck NAMES Använd piltangenterna för att välja kontakt och tryck OK Tryck Funk., välj Redigera kontakt och tryck OK Redigera namnet och tryck OK, redigera numret och tryck OK Att ta bort kontakt Tryck NAMES Använd piltangenterna för att välja kontakt och tryck OK Tryck Funk., välj Ta bort och tryck OK 13

14 6.3 Kortnumme Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Kortnummefunktion ger möjlighet att snabbt välja ett förprogrammerat nummer med hjälp av siffertangenter (1-9). För att programmera siffertangenter: Välj Kontakter och tryck OK Välj Kortnumme och tryck OK Välj önskad siffertangent och tryck Funk. Välj Redigera nummer och tryck OK, tryck numret och tryck OK 6.4 Ljud Att höja/att sänka ringvolym Välj Ljud och tryck OK Välj Ringvolym och tryck OK Använd piltangenterna för att ändra ringvolym och tryck OK Att ändra rington Välj Ljud och tryck OK Välj Rington och tryck OK Använd piltangenterna för att välja rington och tryck OK Att höja/att sänka meddelandevolym Välj Ljud och tryck OK Välj Meddelandevolym och tryck OK Använd piltangenterna för att välja meddelandevolym och tryck OK Inställning av meddelandeton Välj Ljud och tryck OK Välj Meddelandeton och tryck OK Använd piltangenterna för att välja önskad ton och tryck OK Att höja/att sänka samtalsvolym Välj Ljud och tryck OK Välj Tal volym och tryck OK Använd piltangenterna för att ändra samtalsvolym och tryck OK 14

15 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Att aktivera/att stänga av knappton Välj Ljud och tryck OK Välj Knappton och tryck OK Använd piltangenterna för att välja PÅ eller AV och tryck OK 6.5 Larm Larmtiden och -tonen engångslarm. kan vara samma varje dag eller ställas in som olika Att ställa in larmtid Välj Tid och datum och tryck OK Välj Larm och tryck OK Välj Larmtid och tryck OK, välj PÅ och tryck OK Använd tangenter eller piltangenterna för att sätta tid och tryck OK Välj att repetera larm eller ej (PÅ eller AV) och tryck OK Har du valt att repetera, använd piltangenterna för att välja dagar när larmet skall repeteras och tryck Ändra. Tryck OK när du är färdig. Att att ställa in larmvolym Välj Tid och datum och tryck OK Välj Larm och tryck OK Välj Larminställningar och tryck OK Välj Larmvolym och tryck OK Använd piltangenterna för att ändra larmvolym och tryck OK Att att ställa in larmton Välj Tid och datum och tryck OK Välj Larm och tryck OK Välj Larminställningar och tryck OK Välj Larmton och tryck OK Använd piltangenterna för att välja önskad larmton och tryck OK 15

16 6.6 Språkinställningar För att välja språk: Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Välj Språk och tryck OK Använd piltangenterna för att välja önskat språk och tryck OK 6.7 Fördröjd uppringning Fördröjd uppringning är en tid då telefonen dröjer att automatiskt ringa upp efter det att numret blivit angivet. För att ställa in tiden: Välj Samtalsinställningar och tryck OK Välj Fördröjd uppringning och tryck OK Använd piltangenterna för att ställa in fördröjningstid och tryck OK 6.8 Babycall Babycall funktionen ger möjlighet till en automatisk uppringning efter det man lyft luren. Tid och nummer programmeras. För att aktivera denna funktion: Välj Samtalsinställningar och tryck OK Välj Baby call och tryck OK Välj Baby call fördröjning och tryck OK Välj fördröjningstid och tryck OK Välj Baby call nummer och tryck OK Ange telefonnumret eller använd Telefonbok för att välja kontakt. Anmärkning: För att stänga av Babycall funktion välj Stäng av Babycall i fördröjningsmeny. 6.9 Säkerhet Att ändra PIN Välj Säkerhet och tryck OK Välj Ändra PIN-kod och tryck OK Ange PIN och tryck OK Ange ny PIN och tryck OK Anmärkning: För att ändra PIN skall PIN-begäran vara aktiverad. 16

17 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 PIN-begäran Välj Säkerhet och tryck OK Välj PIN-begäran och tryck OK Ange PIN och tryck OK Använd piltangenter för att välja Aktivera eller Stäng av PIN-begäran och tryck OK Att visa IMEI nummer Välj Övrigt och tryck OK Välj Visa IMEI och tryck OK Att visa programversion Välj Övrigt och tryck OK Välj Visa programversion och tryck OK 6.10 Att återställa fabriksinställningar Välj Fabriksinställningar och tryck OK Tryck OK för att bekräfta fabriksinställningar 7 TILLÄGGSTJÄNSTER (BEROENDE PÅ NÄTET) 7.1 Att vidarekoppla samtal Denna funktion vidarekopplar inkommande samtal till ett annat telefonnummer även när telefonen är avslagen. Vidarekoppling av samtal ger följande val: Alla- alla samtal Vid upptaget - inkommande samtal när linjen är upptagen Vid inget svar - samtal som inte besvaras efter ett bestämt antal sekunder Vid ej nåbar inkommande samtal när DPH200 är onåbar (ingen signal eller avkopplad). Att aktivera/stänga av vidarekopplingsfunktion 17

18 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Välj Samtalsinställningar och tryck OK Välj Vidarekoppling och tryck OK Välj önskad vidarekopplingstyp och tryck OK Använd piltangenterna för att välja Aktivera eller Stäng av och tryck OK Ange telefonnummer eller använd Telefonbok för att välja kontakt Att stänga av alla vidarekopplade samtal Välj Samtalsinställningar och tryck OK Välj Vidarekoppling och tryck OK Välj Alla, välj Stäng av och tryck OK 7.2 Att spärra samtal Denna funktion spärrar inkommande och utgående samtal. Spärrande av samtal ger följande val: Alla utgående tillåter inga samtal. Utgående rikssamtal - tillåter inte internationella. Rikss. utom till hemland tillåter inte internationella utom till hemlandet. Alla inkommande - tillåter inga inkommande samtal. Inkommande vid roaming - tillåter inga inkommande samtal vid roaming. Stäng av alla tillåter varken att ringa eller ta emot samtal. Att aktivera/stänga av samtalsspärr Välj Samtalsinställningar och tryck OK Välj Samtalsspärr och tryck OK Välj önskad spärrtyp Använd piltangenterna för att välja Aktivera eller Stäng av och tryck OK 7.3 Samtal väntar Samtal väntar funktion informerar om inkommande samtal när DPH200 linjen är upptagen. Tryck Svara för att besvara Samtal väntar eller Avvisa för att avvisa. Tryck Funk., sedan Håll för att skifta till ett annat inkommande samtal. Kontakta tjänsteleverantören för att aktivera Samtal väntar funktionen. Att aktivera/att stänga av Samtal väntar funktionen 18

19 Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 Välj Samtalsinställningar och tryck OK Välj Samtal väntar och tryck OK Använd piltangenterna för att välja Aktivera eller Stäng av och tryck OK 7.4 Att överföra samtal Denna funktion överför nuvarande samtal till en annan telefon. Kontakta tjänsteleverantören för att aktivera Samtalöverförings funktion. Att överföra samtal Tryck Håll under samtalet Tryck Funk. Välj Nytt samtal och tryck OK Ange telefonnummer och tryck DIAL eller använd Telefonbok för att välja kontakt och tryck Ring. Tryck Funk., välj Överföring och tryck OK Anmärkning: Tryck tangenten och håll den i 2 sekunder för att använda Kortnumme. Anmärkning: Tryck Funk., sedan tryck Håll för att skifta till ett annat samtal. 19

20 8 TEKNISKA SPECIFIKATIONER Teltonika 2008, GSM Desktop Phone DPH200 Bruksanvisning v1.02 GSM band Quadband GSM 850 / 900 / 1800 / 1900 MHz. Transmissionsstyrka: Kattegori 4 (2 W) för EGSM 850/900. Kattegori 1(1 W) för GSM 1800/1900. Minne Telefonboken sparar upp till 240 kontakter (beroende på SIM kortet) Upp till 30 SMS meddelanden (beroende på SIM SIM kortet) Samtalsminne: 10 sist slagna 10 senast mottagna 10 senast missade samtal Strömkälla Adapter: V AC / 5.2V 1A Integrerad blixtskydd Batteri: NiMH 3.6V 1600 mah Energiförbrukning under samtalet 2W (maximalt) Energiförbrukning under vilotiden (100mW) Batteriets laddningstid: 120 timmar Samtalstid: 90 minuter Temperatur och fuktighet Funktionstemperatur 0 0 till 55 0 C Förvaringstemperatur till 80 0 C Funktionsfuktighet 10% till 90% Förvaringsfuktighet 5% till 95% Dimensioner / vikt Cirka 220 x 170 x 65 mm Vikt: cirka 920 g Övrigt Utvändig omni direkt antenn (SMA) Antenn Gain 2dBi Port för FW uppdatering - RJ45 (UART) 20
