Rakel Godkänd utrustning

Transkript

1 MSB-50.2 Myndigheten för samhällsskydd och beredskap 1 (16) Rakel Godkänd utrustning

2 samhällsskydd och beredskap 2 (16) Innehållsförteckning Innehållsförteckning Revisionslogg Allmänt Godkända Rakelmobiler Leverantörer Godkända handstationer Airbus Funkwerk Motorola Piciorgros Sepura Teltronic Godkända fordonsstationer Airbus Motorola Sepura Teltronic Godkända modem Cassidian Motorola Sepura Teltronic Godkända personsökare Godkända applikationer som ansluts till Rakelmobiler Godkända KC-produkter... 15

3 samhällsskydd och beredskap 3 (16) 1 Revisionslogg Uppdatering av detta dokument sker löpande då det tillkommer nya produkter och produkt som godkänts. De senaste uppdateringarna redovisas i revisionsloggen. Version Beskrivning Version Nya mjukvaror för Motorola och Cassidian. Ny KC-produkt: Mentura Tracker AVLS Ny mobilstationsapplikation: Signal- och växelanmälan. Version Ny mjukvara för Sepura. Ny mjukvara för Motorola. Ny mjukvara för Cassidian. Nya Rakelmobiler från Motorola: MTM5200 och MTM5500. Ny personsökare från Cassidían (TH1n, tidigare godkänd som vanlig mobil). Version Leverantörskapitel infört. Nya Rakelmobiler från Funkwerk och Piciorgros. Ny mjukvara för Sepura. Ny mjukvara för Cassidian. Ny mobilstationsapplikation: Mimer SoftRadio Ny mobilstationsapplikation: TiTANr (tidigare temporärt godkänd). Ny KC-produkt: Portalify IAC AVL Client (tidigare godkänd för test). Version Ny mobilstationsapplikation: POLMAN. Ny KC-produkt: CRISS. Ny mjukvara för Cassidian, Motorola och Sepura. Ny personsökare: BIRDY Tetra Pager. Version Ny KC-produkt: SAFE. Nya Rakelmobiler från Motorola: MTP6550 och MTP6750. Ny mjukvara för Sepura. Versionerna anges på formatet A.B-xxx, där A.B anger den basversion som formellt godkänns, t.ex xxx-numret indikerar att versionen, t.ex , är felrättningar på redan godkänd version. Felrättningar behöver inte godkännas av MSB. Ny mobilstationsapplikation: Paratus, utökad med paketdatafunktion. Ny KC-produkt: TC Webb Version Ny mjukvara för Motorola. Ny KC-produkt: Sjöbasis. Nya mobilstationsapplikationer: TC Safe och SNP Light.

4 samhällsskydd och beredskap 4 (16) Version Cassidian ersatt av Airbus. Ny mjukvara för Airbus, Sepura och Motorola. Nya KC-produkter: Rakel OPG, CoordCom (tidigare godkänd, men felaktigt saknad i listan), Alitis Care, Alitis Command and Control 112, CRISS (utökad funktionalitet). Tillägg: Paratus Mobile System finns också under namnet SAFE mobile. Nya mobilstationsapplikationer: Oculus Daedalos, TechiNode, Zodiac Care. Ny personsökare: Airbus P8GR. Version Saab Performit har ersatts av Saab. Adressen till Kundstöd Rakel har ändrats.

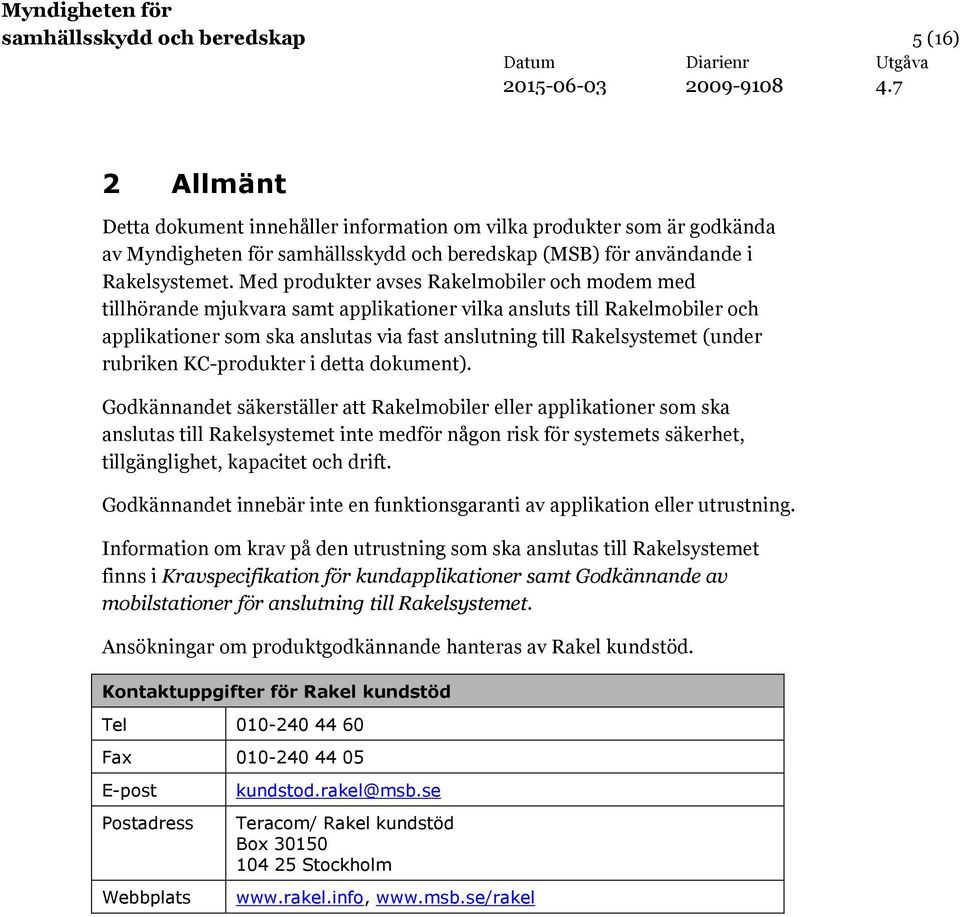

5 samhällsskydd och beredskap 5 (16) 2 Allmänt Detta dokument innehåller information om vilka produkter som är godkända av Myndigheten för samhällsskydd och beredskap (MSB) för användande i Rakelsystemet. Med produkter avses Rakelmobiler och modem med tillhörande mjukvara samt applikationer vilka ansluts till Rakelmobiler och applikationer som ska anslutas via fast anslutning till Rakelsystemet (under rubriken KC-produkter i detta dokument). Godkännandet säkerställer att Rakelmobiler eller applikationer som ska anslutas till Rakelsystemet inte medför någon risk för systemets säkerhet, tillgänglighet, kapacitet och drift. Godkännandet innebär inte en funktionsgaranti av applikation eller utrustning. Information om krav på den utrustning som ska anslutas till Rakelsystemet finns i Kravspecifikation för kundapplikationer samt Godkännande av mobilstationer för anslutning till Rakelsystemet. Ansökningar om produktgodkännande hanteras av Rakel kundstöd. Kontaktuppgifter för Rakel kundstöd Tel Fax E-post Postadress Webbplats kundstod.rakel@msb.se Teracom/ Rakel kundstöd Box Stockholm

6 samhällsskydd och beredskap 6 (16) 3 Godkända Rakelmobiler I tabellerna redovisas vilka Rakelmobiler, och vilka mjukvaru, som är godkända av MSB för användande i Rakelsystemet. 3.1 Leverantörer Utrustning Airbus Funkwerk Motorola Piciorgros Sepura Teltronic Leverantör TC Connect Sweden, Zodiac Sweden Zodiac Sweden Celab Communications Zodiac Sweden Swedish Radio Supply SAC Electronics För aktuella ramavtal och kontaktuppgifter, se avropa.nu. 3.2 Godkända handstationer Airbus THR880i V6.71 V3.39-0, V4.84-2, V5.18-2, , V6.29, V6.37, V6.53-4, V6.59, V6.60-8, V6.69 THR880i Light THR880i Ex V6.69 V6.53-4, V V6.71 V6.53-4, V THR9 V7.09 V6.53-4, V6.59, V6.60-8, V6.71, V7.06, V7.08 THR9Ex V7.09 V6.53-4, V6.59, V6.60-8, V.6.68, V6.69, V6.71, V7.06, V7.08 THR9i V7.09 V6.59, V6.60-8, V.6.68, V6.69, V6.71, V7.06, V7.08 THR9+ V7.09 V6.59, V6.60-8, V.6.68, V6.69, V6.71, V7.06, V7.08 TH1n V7.09 V6.60-8, V6.70, V6.71, V7.06, V7.08 Godkänd Kan också användas som personsökare (då med annan mjukvara, se kapitel 3.4). 1 för godkännande anges för utrustning godkänd och senare.

7 samhällsskydd och beredskap 7 (16) Funkwerk FT4 Voice Godkänd FT4 Ex Godkänd FT4 S Godkänd FT4 S Ex Godkänd Motorola MTH800 MR MR5.4, MR5.6.1, MR5.7, MR5.10, MR5.11, MR5.12, MR5.13, MR5.14 MTP850 MR F MR5.12, MR5.13, MR5.13.3, MR5.14, MR5.14.3, MR , MR14 MTP810Ex MR MR5.12, MR5.13, MR5.13.3, MR5.14, MR MTP850Ex MR F MR5.12, MR5.13, MR5.13.3, MR5.14, MR5.14.3, MR , MR14 MTP850S MR F MR5.12, MR5.13, MR5.13.3, MR5.14, MR5.14.3, MR , MR14 MTP830S MR MR5.12, MR5.13.3, MR5.14, MR MTP3200 MR14 MR10.6, MR10.5, MR10.7 Godkänd MTP3250 MR14 MR10.6, MR10.5, MR10.7 Godkänd MTP6550 MR14 MR10.7 Godkänd MTP6750 MR14 MR10.7 Godkänd TCR1000 MR F MR9.6.1, MR5.13.3, MR5.14, MR5.14.3, MR Piciorgros TMO-100 V2.90 Godkänd Sepura SRH , 6.0-C276, , , , , ,

8 samhällsskydd och beredskap 8 (16) SRH , 6.0-C276, , , , , , SRC xxx 5.5, 6.0-C276, , , , , , , STP xxx , , , , , , , , , , , , , xxx Förekommer också under benämningen STP8038. SRH xxx , , , , , , xxx STP xxx , , , , , , , xxx STP xxx , , , , , , , xxx STP8X- ATEX xxx , , , , , , , xxx STP xxx , , , , , xxx STP xxx , , , , , xxx STP xxx , , , , , xxx Godkänd Godkänd Godkänd Teltronic HTT Godkända fordonsstationer Airbus

9 samhällsskydd och beredskap 9 (16) TMR880i V7.08 V5.18-0, V5.24-1, V5.82-2, V6.29, V6.37, V6.53-4, V6.59-8, V6.60-6, V6.69, V6.71, V6.72 TGR990 ER ER Motorola MTM800E MR F MR5.4, MR5.6.1, MR5.7, MR5.10, MR5.11, MR5.12, MR5.13, MR5.13.3, MR5.14, MR5.14.3, MR SB MTM5400 MR14 MR5.4, MR5.6.1, MR5.7, MR5.10, MR5.11, MR10.1, MR10.2, MR10.3, MR10.6, MR10.6.3, MR10.6.5, MR10.6.9, MR CM5000 MR MTM5200 MR14 MR10.6.5, MR Godkänd MTM5500 MR14 MR10.6.5, MR10.6.9, MR Godkänd Sepura SRG , 5.1, , , , , , , , , SRG xxx , , , , , , , , xxx SRM , 5.1, , , , , , , Teltronic MDT Godkända modem Denna kategori gäller Rakelmobiler som endast fungerar som modem, utan möjlighet till röstsamtal. Notera att de flesta övriga Rakelmobiler även kan fungera som modem.

10 samhällsskydd och beredskap 10 (16) Cassidian TDR880i V1.44 V6.37, V TDM880i V1.21 V Motorola TOM Sepura SRB SRB xxx Godkänd Teltronic TRM Godkända personsökare TME260 R Godkänd , ej inkluderad i Ramavtalet för mobilstationer. Återförsäljare: Amity Systems TH1n 7.02 Programvaran godkänd Kan också användas som vanlig Rakelmobil (Airbus, då med annan mjukvara, se kapitel 3.2.1). BIRDY Tetra Pager R Godkänd Bygger på modem TOM100. Återförsäljare: Swedish Radio Supply P8GR Godkänd Bygger på samma plattform som TH1n. Återförsäljare: TC Connect Sweden.

11 samhällsskydd och beredskap 11 (16) 4 Godkända applikationer som ansluts till Rakelmobiler Notera att det för samtliga godkända applikationer som ansluts till Rakelmobiler gäller att det inte är tillåtet att ta emot prenumerationer eller annan automatgenererad positioneringsinformation över luftgränssnittet. Applikation Tillverkare Leverantör Beskrivning av applikationen SOS Emergency Application TC Connect Larmcentraler behöver idag kunna skicka larm till personal, fordon etc. Användaren får då en notifiering om vad larmet gäller. När användaren kvitterar larmet skickas en kvittens till larmcentralen. EADS THR880i har idag support för Javaapplikationer. Larmcentralen har möjlighet att sända larm till terminaler monterade i fordon, men även handterminaler. Paratus Mobile System/ SAFE mobile Paratus Pocket Navigation version 6 Merlot mobile version 4.1 Saab Saab Skickar och tar emot statusoch SDSmeddelanden manuellt, samt Paketdatafunktion. Saab Saab För information kontakta Logica TC Connect Skickar och tar emot statusoch SDSmeddelanden manuellt. Godkänd (avser paketdatafunktion). Produkten finns under två benämningar. Contal Telecall Contal security Contal security In- och utalarmeringssystem Celab Metria Tetra Service Celab Celab För information kontakta Statuspanel Celab Celab Manöverenhet för förenklad radiohantering

12 samhällsskydd och beredskap 12 (16) Applikation Tillverkare Leverantör Beskrivning av applikationen Oculus DM Lunds Program- Arkitekter Lunds Program- Arkitekter Sänder och tar emot text- och statusmeddelanden. MobiMed (3.0,3.1) Ortivus Ortivus EKG övervakningssystem, sänder EKG data från ambulans till sjukhus via paketdatatjänsten Pandora PAN1100 HW PAN1950 SW Telium i Halmstad Telium i Halmstad Kommunikationsplattform med möjlighet till bl.a dubbla manöverenheter för talkommunikation IOR, Input Output Rakel SOS Alarm SOS Alarm Ärendehantering genom att skicka och ta emot status och SDS meddelanden. SoftEquip T80 Mobile Tetra Dispatcher Lunds ProgramArkitek ter Swedish Radio Supply (SRS) Mobil Tetra Dispatcher ALICE TC Connect TC Connect Styrning av frånskiljare med hjälp av SDS RIO TC Connect TC Connect Styrning av frånskiljare med hjälp av SDS Pandora PCM PAN1930 Telium i Halmstad Telium i Halmstad Styrning av Rakelmobiler. Pandora PEIrouter PAN1931 Telium i Halmstad Telium i Halmstad Styrning av Rakelmobiler. COP Tetrabas, inkl. COP-MAP Celab Celab Styrning av Rakelmobiler på ledningsplats. Godkänd Tillägg: COP-MAP Pandora Tetra Gateway Telium i Halmstad Swedish Radio Supply (SRS) Gateway för kommunikation över nationsgränser (Cross Border Communication) Amsys 2020RR Amity Systems Amity Systems Utalarmering samt styrning av reläer, portöppning etc.

13 samhällsskydd och beredskap 13 (16) Applikation Tillverkare Leverantör Beskrivning av applikationen Leda Control Codea Oy Används på ledningsplats och/eller i fordon för bl.a. larm, statusmeddelande, SDS och positioneringsinformation Leda Nasta Codea Oy Används på ledningsplats och/eller i fordon för bl.a. larm, statusmeddelande, SDS och positioneringsinformation Leda Station Codea Oy Används på ledningsplats och/eller i fordon för bl.a. larm, statusmeddelande, SDS och positioneringsinformation Den tidigare leverantören tillhandahåller fr.o.m inte längre produkten. Den tidigare leverantören tillhandahåller fr.o.m inte längre produkten. Den tidigare leverantören tillhandahåller fr.o.m inte längre produkten. M95-Tetra-Air Hörmann GmbH Hörmann GmbH Används för VMAfunktion (Viktigt meddelande till allmänheten) Godkänd Manöversystem Traceline Navi+ Celab Celab Manöversystem för Rakel och telefoni (tal, status och SDS) TC Connect TC Connect Utalarmering mm (SDS) Godkänd Godkänd T70/Oculus Meddelandeväxel Swedish Radio Supply (SRS) Lunds Program- Arkitekter Används på ledningsplats; tal, status och SDS. Godkänd Amsys Actis / SKL Amity Systems Elektro-Arola Navigation, status, SDS mm Godkänd Se även fotnot 2. Alitis Navi Alecom Alecom Navigation, status, positioneringsförfrågningar mm Godkänd Se även fotnot 3. Signal- och växelanmälan Trafikkontoret, Göteborgs stad Trafikkontoret, Göteborgs stad Applikation för styrmeddelanden (status) Godkänd Produkten får inte användas för att automatiskt skicka positioner till annan destination än Rakels positioneringsserver. 3 Begränsningar avseende prenumeration på positioner: maximalt 10 enheter, ej oftare än var 60:e sekund.

14 samhällsskydd och beredskap 14 (16) Applikation Tillverkare Leverantör Beskrivning av applikationen Mimer SoftRadio LS Elektronik LS Elektronik Fjärrstyrning av Rakelmobil Godkänd TiTANr TC Connect TC Connect Dispatcher med funktioner för gruppoch individsamtal, samt statusoch textmeddelande. POLMAN Standby Standby Polisiärt manöversystem (statusoch textmeddelande) TC Safe TC Connect TC Connect Produkt för trygghetslarm (textmeddelande och individsamtal). Godkänd (tidigare temporärt godkänd) Godkänd Godkänd SNP Light Elektro-Arola Amity Systems Status-, textmeddelande, navigation mm Godkänd Oculus Daedalos Lunds Program- Arkitekter Lunds Program- Arkitekter Status-, textmeddelande, samtalsstyrning mm Godkänd TechiNode Techinova Techinova Textmeddelande, fjärrstyrning och övervakning. Zodiac Care Alecom Alecom Brukarenhet för trygghetslarm. Godkänd Godkänd

15 samhällsskydd och beredskap 15 (16) 5 Godkända KC-produkter Applikation Tillverkare Leverantör Beskrivning av applikationen TITANx TC Connect TC Connect För information kontakta Merlot Office server-klient applikation DWS med ljudkort Fortissimo eller M-audio FW410 DWS med ljudkort M- audio PF610 Xgear1 Xgear16 Logica TC Connect Applikation hanterar SDS, status och positioneringsinformation Airbus Airbus Dispatcher, för mer information kontakta Airbus Zodiac Dispatcher, för mer information kontakta Airbus Zodiac E1 transmissionsgränssnittskort Båda kompatibla med DWSoch TCS- 5.0, 5.5 och 6.0. Microswitch 1190A/Radios witch 2000 Microbit Eltel Networks Multiplexor inklusive 1 st E1-kort. För ytterligare information kontakta ZeRaCom positionerings -modul V1.0 SOS Alarm SOS Alarm Applikation för positionering Telefonboken Hogia Public Transport Systems Hogia Public Transport Systems Mappning av ISSI/MSISDN, samt initiering av individanrop Tacticall Saab Saab Dispatcher, för mer information kontakta Alitis Alecom Alecom Applikation för positionering och TCS Tetra Voice Gateway Radio Console System (RCS) Airbus Airbus Gateway för talapplikationer, för mer information kontakta Airbus Airbus Dispatcher, för mer information kontakta

16 samhällsskydd och beredskap 16 (16) Applikation Tillverkare Leverantör Beskrivning av applikationen Sectra Tetra E2EE OTAK Server Sectra Sectra Produkt för distribution av kryptonycklar för Endto-end-kryptering Godkänd Inkluderar anslutning över luftgränssnitt som reservlösning. CCP/TE1 Celab Communication Celab Communication Dispatcher, för mer information kontakta Godkänd Mentura Tracker AVLS Mentura Group OY Mentura Group OY Positionering och TCS Godkänd Portalify IAC AVL Client Portalify OY Portalify OY Positionering Godkänd , tidigare godkänd för test. CRISS Invotech Solutions CRISS Positionering, samt statusoch textmeddelande (TCS). Godkänd Utökad funktionalitet godkänd SAFE Saab Saab Positionering och TCS Godkänd TC Webb Airbus Defence & Space TC Connect Sweden Positionering, bygger på Airbus produkt OM100 Godkänd Sjöbasis Saab Saab Positionering Godkänd Rakel OPG Göteborgs Spårvägar/consat Göteborgs Spårvägar Individ- och gruppsamtal, textmeddelande Godkänd CoordCom (CNA /x) Carmenta CoordCom Carmenta CoordCom Status- och textmeddelande, tal och grupphantering Tidigare felaktigt saknad i listan, åtgärdat i version 4.6. Alitis Care Alecom Alecom Mottagare för trygghetslarm Godkänd Alitis Command and Control 112 Alecom Alecom Produkt för kontrollrum och larmcentral; tal, positionering, statusoch textmeddelande. Godkänd
