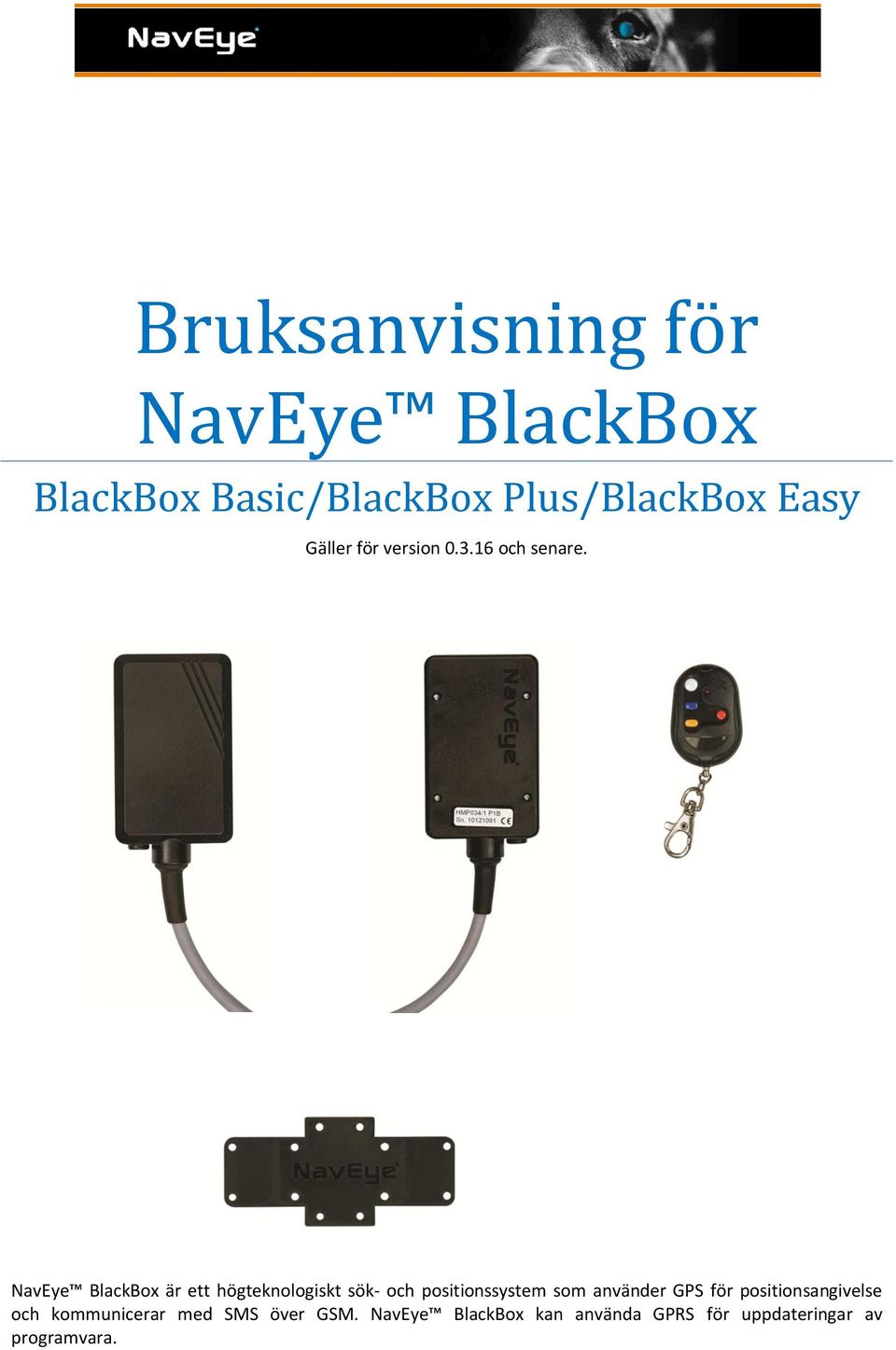

1 Bruksanvisning för NavEye BlackBox BlackBox Basic/BlackBox Plus/BlackBox Easy Gäller för version och senare. NavEye BlackBox är ett högteknologiskt sök- och positionssystem som använder GPS för positionsangivelse och kommunicerar med SMS över GSM. NavEye BlackBox kan använda GPRS för uppdateringar av programvara.

2 Innehållsförteckning Innehållsförteckning...2 Förord...4 SIM-kort...4 Översikt...4 Montering...5 Inkoppling...6 Inkoppling av tillbehör till NavEye BlackBox Plus/Easy...6 Styra utgångar...8 Utgångarnas spänning...8 Kopplingsschema...9 Uppstart Aktivera Fjärrkontroll SMS-kommandon Funktioner Geofence larm Spänningsvarning & spänningslarm Rörelselarm Gas & Brandvarnare Inbrottslarm Nivåvakt Inkoppling av NavEye tillbehör till NavEye BlackBox Plus/Easy Brandvarnare och gas alarm (ingång 1, rosa kabel) Brandvarnare Gas alarm (LPG) Inbrott (ingång 2, gul kabel) Magnetkontakt IR Detektor Standard IR Spy sensor Nivåvakt (ingång 3, grön kabel)

3 52705 Vattennivåvakt Tillbehör för utgångar Relä 1-polig slutande/växlande 12V Relä 1-polig slutande/växlande 24V Extra fjärrkontroll Fjärrkontroll

4 Förord NavEye BlackBox är ett högteknologisk sök- och positioneringssystem tillverkad och utvecklad i Sverige. NavEye BlackBox bestämmer positionen med GPS och kommunicerar via GPRS och GSM-nätet. NavEye BlackBox skyddar din värdefulla egendom på flera effektiva sätt. Inkopplad till olika larmgivare kan den varna om någon till exempel öppnar en dörr eller lucka eller startar motorn. Med GPS-informationen kan den larma om objektet flyttas från sin plats, s.k. geofence. Du kan också när som helst kontrollera saker som batterispänning, position, fart, kurs och larmstatus genom att ringa eller sända SMS till enheten. SMSinställningar till NavEye BlackBox kan sändas från en mobiltelefon eller inloggad från SIM-kort NavEye BlackBox levereras med ett inbyggt SIM-kort. Det är som standard ett Telia kontantkort som kommer laddat med 50 SEK vid leverans. Det kan också vara ett SIM-kort som användaren/kunden försett oss med om annat SIM-kort önskas. Saldot bör kontrolleras med jämna intervaller och fyllas på så att det alltid finns täckning för eventuella SMS-larm. Nummerpresentation måste vara aktiverad så att NavEye BlackBox kan identifiera vem som ringer samt röstbrevlåda avstängd. Kontrollera gärna detta före installation. Dessutom behövs dator/smartphone med Internetuppkoppling för att ställa in önskade telefonnummer i din NavEye BlackBox. Översikt Diod A (grön): GPS-signal Diod B (gul): GSM-signal Vattentät plasthölje (IP66) Extern antennkontakt GPS-antennens placering Serienumret 8 - siffror Kabel (8 ledare) Vy framsida Vy baksida 4

5 Montering NavEye BlackBox monteras med fördel på en dold plats men det kan vara önskvärt att se lysdioderna under uppstart och vid aktivering. Extern GSM-antennen kan behövas för fordon där enheten måste monteras så att GPS mottagning förhindras. GPS-signalerna går inte genom metall och dämpas av trä och tjock glasfiberplast. I båtar med däck och skrov i metall bör därför din NavEye BlackBox monteras utomhus eller på insidan av en fönsterruta alternativt med en extern antenn. Montera GPS-antennen horisontellt på utsidan eller under glas/plastfönster med fri sikt mot större delen av himlen. Tänk på att kabeln bör placeras så att fukt inte kan ta sig in den vägen. För att montera Er NavEye BlackBox används den medföljande fästplattan för enkel och säker applicering. Fästplattan monteras innan NavEye BlackBox och kan fästas med skruv eller buntband (minst två fästpunkter) eller limmas mot underlaget. Genom att vika de flexibla armarna kan den även monteras runt ett hörn. Fäst en av de två medföljande kardborrefästena på NavEye BlackBox och den andra på fästplattan och tryck fast enheten. Det spelar ingen roll om fästplattan monteras hängande eller liggande mot underlaget. Det är viktigt att NavEye BlackBox placeras med GPS-antennen uppåt (se bild nedan) för bästa GPS - mottagning och positionsangivelse. Montera Blackboxen horisontellt med framsidan uppåt. GPS-antennens placering 5

6 Inkoppling Anslut NavEye BlackBox till en extern strömkälla (klarar 8-32V), till exempel ett bilbatteri. Observera att den måste kopplas in före eventuell huvudströmbrytare. 1. Grå kabel ansluts till batteriets minuspol (JORD). 2. Röd kabel ansluts till batteriets pluspol (PLUS). Enheten är skyddad av en inbyggd automatsäkring. Skulle säkringen utlösas måste säkringen svalna i ca 10 minuter innan den återställer sig själv. De nu gjorda inkopplingarna är tillräckliga för att NavEye BlackBox skall fungera med grundfunktionerna spårning, positionslarm, vibrationslarm (avstängd för båtinställning), nödlarm och spänningsvarning. Inkoppling av tillbehör till NavEye BlackBox Plus/Easy Larmsensorer finns av två typer, brytande (Normally High) eller slutande (Normally Low). Om man t ex kopplar in magnetkontakter på en dörr så är givarna strömsatta under aktiverat läge. När man öppnar dörren och kontakten bryts så bryts även strömmen och ett inbrottslarm triggas. Detta innebär att om en inbrottssensor inte kopplas till gul ledare på NavEye BlackBox så bör man ansluta denna till batteriets pluspol (PLUS). (Man kan lägga ihop den röda och den gula ledaren och koppla dessa till kabeln som går till batteriets pluspol.) Ingångar: 1. Rosa - Gas & Brand Brand och gasvarnare (Low) (Normally open) Kopplas mot PLUS (+). 2. Gul - Inbrott IR-detektorer och magnetbrytare (High) (Normally closed) Kopplas mot PLUS (+). 3. Grön Nivåvakt Vattennivåvakt (Low) (Normally open) Kopplas mot PLUS (+). 4. Brun Valfritt (High) (Normally closed) Kopplas mot PLUS (+). Ingångarna ovan gäller för inställningarna Båt, Husvagn och Förvaring med aktiva sensorer. För inställningarna Motorcykel, ATV, Bil, Maskin utan batteri, Förvaring och Flygplan så är ingångarna avstängda. Utgångar: Utgångskablarna får inte anslutas utan tillbehör utan endast isoleras. Inställning för Båt och Förvaring med aktiva sensorer: 1. Blå Startspärr Aktiveras i Larmat läge. 2. Vit Relästyrning För tillbehör som kylskåp, värmare, belysning mm. Utgång 1: Förinställd för att kunna koppla in en startspärr som tillbehör till enheten. Tillbehöret aktiveras i Arm läge och kan styras med både mobiltelefon och fjärrkontroll. 6

7 Utgång 2: Konfigurerad för att möjliggöra styrning av elektrisk utrustning såsom värmare, kylskåp, belysning mm. Aktivering sker med SMS kommandot out2,1 och avaktivering med out2,0 varvid enheten bekräftar med ett svars SMS. Inställning för Husvagn: 1. Blå Relästyrning Styrs med kommando. 2. Vit Relästyrning Aktiveras när ett larm utlöses. Utgång 1: Konfigurerad för att möjliggöra styrning av elektrisk utrustning såsom värmare, kylskåp, belysning mm. Aktivering sker med SMS kommandot out2,1 och avaktivering med out2,0 varvid enheten bekräftar med ett svars SMS. Utgång 2: Konfigurerad så att utgången aktiveras när ett larm utlöses. Kan vara ett larm från en ingång, geofence larm eller larm för att den externa strömförsörjningen försvunnit (t ex klippts av). Gör det möjligt att t.ex. koppla en lysdiod som tänds eller en siren som tjuter när ett larm går. Lysdioden eller sirenen måste ha en egen strömförsörjning för drivningen. Inställning för Motorcykel, ATV, Bil och Flygplan: 1. Blå Startspärr Aktiveras i Larmat läge. 2. Vit Relästyrning Aktiveras när ett larm utlöses. Utgång 1: Förinställd för att kunna koppla in en startspärr som tillbehör till enheten. Tillbehöret aktiveras i Arm läge och kan styras med både mobiltelefon och fjärrkontroll. Utgång 2: Konfigurerad så att utgången aktiveras när ett larm utlöses. Kan vara ett larm från en ingång, geofence larm eller larm för att den externa strömförsörjningen försvunnit (t ex klippts av). Gör det möjligt att t ex koppla en lysdiod som tänds eller en siren som tjuter när ett larm går. Lysdioden eller sirenen måste ha en egen strömförsörjning för drivningen. 7

8 Styra utgångar NavEye BlackBox PLUS och NavEye BlackBox Easy kan även styra en eller två utgångar genom SMS kommandon beroende på vilka inställningar som valts. En funktion kan slås av och på via reläutgångar på NavEye BlackBox, t.ex. ett kylskåp, belysning eller en startspärr. Inställning för Båt, Motorcykel, ATV, Bil, Flygplan och Förvaring med aktiva sensorer: SMS-kommando Betydelse Bekräftelse Out2,0 Utgång 2 (vit), låg Output 2 set to a low level. Out2,1 Utgång 2 (vit), hög Output 2 set to a high level. Inställning för Husvagn: SMS-kommando Betydelse Bekräftelse Out1,0 Utgång 1 (blå), låg Output 1 set to a low level. Out1,1 Utgång 1 (blå), hög Output 1 set to a high level. Utgångarna för inställningarna Maskin utan batteri och Förvaring är avstängda. Utgångarnas spänning Spänningen på utgångarna är ungefär densamma som spänningen på den externa strömkällan. Finns det ingen extern strömkälla inkopplad till NavEye BlackBox så har inte utgångarna någon spänning. Detta innebär att man måste ha en extern strömkälla inkopplad till NavEye BlackBox för att kunna använda utgångarna. 8

9 GRÅ - MINUS RÖD - PLUS Kopplingsschema NavEye BlackBox Plus/Easy INGÅNGAR UTGÅNGAR NO ROSA - GAS & BRAND BLÅ - STARTSPÄRR NC GUL - INBROTT VIT - RELÄSTYRNING a NO GRÖN - NIVÅVAKT a NC BRUN - ÖVRIGT PLUS 8V - 32V (BATTERI) + - Batteri 8V 32V JORD, minuspol 9

10 Uppstart När din NavEye BlackBox är monterad och ansluten till en extern strömkälla börjar det interna batteriet att laddas Efter några minuter startar enheten och indikerar det med ett pip samt att lysdioderna aktiveras. Undvik att bryta den externa strömmen under den första timmen så att det interna batteriet hinner laddas. När enheten är startad och i disarm läge indikerar lysdioderna status för GPS och GSM täckning. Lysdiod A, GPS-signal: Lyser konstant grön när enheten söker efter en position eller har svag GPS-signal. Övergår till blinkande ljus vid god GPS-signal. Lysdiod B, GSM-signal: Blinkar snabbt (1 sekunds intervall) när enheten söker kontakt med GSM-nätet. Övergår till långsam blinkning (2,8 sekunders intervall) när god GSM täckning erhållits. Blinkar med dubbelblink med 2,8 sekunders intervall mellan dubbelblinkningarna när en GPRS överföring håller på. Båda lysdioderna är släckta i Arm läge samt även efter ca 5 minuters inaktivitet, detta för att förhindra att din NavEye BlackBox upptäcks. Beroende på placering av enheten samt yttre förhållanden så kan det ta lång tid innan GPS-mottagaren hittat rätt position första gången. Det innebär att i de svars SMS som enheten skickar så kommer positionsuppgifterna latitud och longitud bara innehålla nollor. För bästa förutsättningar för god GPSmottagning se till att enheten är monterad rätt och att den inte är blockerad av stål eller betong utan helst befinner sig utomhus. Notera även att höga byggnader och berg kan påverka signalen och att i svåra lägen kan enheten behöva kompletteras med en extern antenn. OBS! Säkerställ att din NavEye BlackBox alltid har så god GPS- och GSM-mottagning som möjligt för bästa skydd av din egendom! När enheten har startat upp och fått mottagning bör enhetens status kontrolleras genom att ringa till den. Ring telefonnumret som bifogades i din NavEye BlackBox förpackning från en mobiltelefon som inte är ansluten via en växel. Mobiltelefonen måste kunna ta emot SMS direkt från enheten. Inom några sekunder kommer enheten svara med ett SMS liknande exemplet nedan: NavEye BlackBox Basic/Plus/Easy S.N: 10xxxxxx BlackBoxens serienummer (8 siffror). Ver: Programvarans versionsnummer. VI: 3.754V Interna batteriets spänning. VE: V Externa batteriets spänning (fordonets batteri). GPS: Searching GPS status. In1 (Pink): LOW Status för ingång 1. In2 (Yellow): HIGH Status för ingång 2. In3 (Green): LOW Status för ingång 3. In4 (Brown): LOW Status för ingång 4. NavEye BlackBox BASIC NavEye BlackBox PLUS/EASY Ingångarna är bortkopplade, står alltid LOW. Ingångarna står HIGH eller LOW beroende på inkoppling. 10

11 Aktivera För att aktivera och konfigurera din NavEye BlackBox besök och registrera ett nytt användarkonto. 1. Ange serienummer och mobiltelefonnummer till er NavEye BlackBox och klicka på Registrera. Serienumret står på baksidan på NavEye BlackBox samt på kartongens kant. Telefonnumret står på det bifogade papperet från Telia. (OBS! Det är viktigt att ni anger rätt nummer!) Alternativt så anger ni telefonnumret till det installerade SIM-kortet som ni ville ha installerat i stället för ett Telia kontantkort. 2. Ange de uppgifter som efterfrågas för att skapa ert konto och klicka på Skapa konto 3. Fyll i efterfrågad information för kontot (personuppgifter mm) och försäkringsinformation under respektive flik. 4. Under enhetsinställningar anger ni först Larmmottagare vilket är det mobiltelefonnummer som ska ta emot larm och varningar från er NavEye BlackBox. Klicka, skicka och invänta bekräftelse. Upp till 3 stycken larmmottagare kan läggas in. 5. Under Mobiltelefon för uppdateringar anger ni numret till den mobiltelefon som ska ha rättigheten att uppdatera och styra enheten. Klicka, skicka och invänta bekräftelse. Upp till 3 stycken mobiltelefonnummer kan läggas in. 6. Ange slutligen vilken typ av fordon er NavEye BlackBox skall bevaka. Klicka på en knapp för detta fordon och invänta bekräftelse. Denna funktion ställer in värdena i er NavEye BlackBox så att de är optimerade för ert fordon. Se exempel på hur knapparna ser ut nedan. Serienumret (8 siffror) Knappar för att välja inställningar för NavEye BlackBox. En kort beskrivning av vad knappen betyder fås om man ställer muspekaren ovanpå knappen. 11

12 Fjärrkontroll Vit knapp Funktionskontroll När NavEye BlackBox är pålarmad, hörs ett pip från huvudenheten när man trycker på den vita knappen. När NavEye BlackBox är avlarmad tänds även de två lysdioderna på huvudenheten. Blå knapp Aktiverar larmet. Ett längre pip hörs från enheten. Gul knapp Avaktiverar larmet. Två korta pip hörs från enheten. Röd knapp SOS meddelande. När den röda knappen hålls intryckt i mer än 5 sek skickas ett SMS till de nödlarmsmottagare du valt. Fem korta pip bekräftar funktionen. (OBS! Minst ett nödnummer måste registreras i enheten för att denna funktion ska fungera!) Det rekommenderas att man anger ett nödnummer till en larmcentral eller någon som inte är med på fordonet om man önskar använda denna funktion. SMS-kommandon NavEye BlackBox kan styras med SMS-kommandon. Ett SMS skickas alltid som bekräftelse från BlackBoxen om ett SMS-kommando skickats från behörig mobiltelefon. (Ett SMS-kommando kan skrivas med både versaler eller gemener. Det får dock inte förekomma något blanktecken efter kommandot.) SMS-kommando Betydelse SMS-svar från NavEye BlackBox Arm Aktiverar larmet Arm command successful. Unit is now armed. Disarm Avaktiverar larmet Disarm command successful. Unit is now disarmed. Track Status & position Ett SMS med tid (GMT/UTC), hastighet, kurs, spänning och en kartlänk med position. Diag Diagnos Ett SMS med serienummer, version, spänning och in- och utgångarnas status. Enheten kan även ringas upp från behörig mobiltelefon. Då erhålls samma SMS svar som när ett Track kommando skickas. 12

13 Funktioner Din NavEye BlackBox har flera inbyggda funktioner och tillsammans med de externa tillbehören så är det ett komplett larm och säkerhetslösning för din bil, båt, husvagn, MC mm. Enheten bygger sina funktioner på två olika lägen, larm och varning. Larm är endast aktivt bevakande i Arm läge medan varningar alltid är aktivt bevakande. Till exempel är inbrottsskydd endast aktivt när din NavEye BlackBox är i Arm läge medan en gas- & brandvarnare alltid är aktiv för att kunna upptäcka eventuellt läckage eller brand även när du använder fordonet. När ett larm har utlöst återställer man enheten med kommandot Arm eller med fjärrkontrollen En varning återställer sig självt när den påverkande faktorn har åtgärdats. Geofence larm Din NavEye BlackBox övervakar ständigt ditt fordons position med hjälp av GPS teknik. När du sätter din enhet i Arm läge låser den sin fysiska position och larmet är aktiverat. Om ditt fordon blir stulet triggas larmet och du får ett SMS enligt nedan. SMS larm NavEye BlackBox Basic/Plus/Easy Förklaring GEOFENCE ALARM Larmrubrik, meddelar vilken typ av larm eller varning. GPS tid: :24:37 Tiden för senaste kända GPS-positionen(GMT/UTC). Spd: 0 Hastighet i Km/h. Hdg: 199 Kurs/Riktning. Bat int: 4.135V Internbatteriets spänning i Volt. Bat ext: V Extern spänningsmatning i Volt. Länk med latitud och longitud visar position. Spänningsvarning & spänningslarm Din NavEye BlackBox mäter och bevakar både den interna spänningen och den externa och varnar eller larmar beroende på situation. Larm för förlorad extern spänning, utlöses om spänningen bryts när enheten är i arm läge. Varning för låg spänning på den externa spänningsmatningen, utlöses när extern spänning går under 11,0V. Varning för låg spänning på det interna batteriet utlöses när batteriet har mindre än 3,7 V. SMS larm vid förlorad extern spänning SMS larm rubrik: NavEye EXT BATT LOST VOLT ALARM SMS varning vid låg extern spänning SMS larm rubrik: NavEye EXT BATT LOW SUPPLY WARNING SMS varning vid låg intern spänning SMS larm rubrik: NavEye INT BATT LOW VOLT WARNING 13

14 Rörelselarm Din NavEye BlackBox är utrustad med en accelerator som larmar vid vibrationer, rörelser och tiltning. SMS larm rubrik: NavEye MOTION ALARM Gas & Brandvarnare Med en extern gas & brandvarnare kan din enhet ständigt bevaka om en gasolspis eller gasolflaska läcker eller om en brand skulle uppstå både när du använder din båt eller husvagn eller när du lämnat den låst och larmad. SMS larm rubrik: NavEye Gas and Fire WARNING Inbrottslarm Din NavEye BlackBox Plus/Easy kan utrustas med tillbehör och blir då även ett effektivt inbrottslarm. Med anslutna magnetbrytare och/eller IR-sensorer varnar enheten om inbrott sker. NavEye BlackBox inbrottsskydd genererar ett tyst larm och vår rekommendation är att lägga till hamnvakt eller likvärdig på din enhets larmmottagarlista. (Tyst larm är en rekommendation från försäkringsbolagen.) SMS larm rubrik: NavEye Burglary ALARM Nivåvakt Med hjälp av en nivåvakt kan din NavEye BlackBox varna om till exempel din länspump börjar krångla eller om din båt tar in vatten. SMS larm rubrik: NavEye Water level guard WARNING 14

15 Inkoppling av NavEye tillbehör till NavEye BlackBox Plus/Easy Det finns ett sortiment med NavEye tillbehör som testats ihop med NavEye BlackBox och som verifierats. Dessa kan införskaffas genom våra återförsäljare. Man kan även använda tillbehör från andra leverantörer men dessa måste i så fall vara kompatibla med NavEye tillbehör. Anslutning av tillbehör från andra tillbehör sker på egen risk och rätt funktion för dessa ihop med NavEye BlackBox garanteras inte. Brandvarnare och gas alarm (ingång 1, rosa kabel) Ingång 1, rosa kabel, är förberedd för att ansluta brandvarnare eller gas alarm till NavEye BlackBox. Ingången skickar en varning när ansluten sensor triggas. Detta innebär att NavEye BlackBox inte behöver vara armerad för att få en varning från ansluten sensor. Detta för att det alltid skall skickas en varning oberoende om någon är ombord på fordonet eller inte. Vill man ansluta flera sensorer till en och samma ingång på NavEye BlackBox så måste dessa kopplas i serie med varandra. I NavEye BlackBox tillbehörssortimentet finns det 2 olika sensorer som kan anslutas till ingång 1, rosa kabel Brandvarnare Brandvarnaren i NavEye BlackBox tillbehörssortimentet är av typen optisk. Brandvarnaren placeras med fördel nära utrymme för att sova i och så högt upp som möjligt, dvs. på tak eller dylikt. Brandlarmat ansluts som Normally open till NavEye BlackBox. 1. Anslut anslutningarna märkt GND och COM på brandlarmet till JORD (-). 2. Anslut rosa kabel (GAS AND FIRE) till anslutning märkt NO på brandlarmet. 3. Anslut anslutning märkt POS på brandlarmet till PLUS (+) på den externa strömkällan. Mer än en brandvarnare kan anslutas till NavEye BlackBox (se medföljande manual). Ovan beskriven anslutning är för en brandvarnare. För mer information om installation, test och inställningar hänvisas till den medföljande manualen Gas alarm (LPG) Gaslarmet i NavEye BlackBox tillbehörssortiment reagerar för flaskgas, s.k. LPG-gas, samt även för stadsgas, naturgas och liknande. Den ger larm vid en gaskoncentration av 5-20% under lägsta explosionspunkt. Gaslarmet drivs med 12V och kabel för anslutning samt batterieliminator för 220VAC medföljer. Mer än ett gaslarm kan anslutas till NavEye BlackBox (se medföljande manual). För installation och inställningar hänvisas till medföljande manual. Gaslarmet ansluts som Normally open till NavEye BlackBox. 15

16 Inbrott (ingång 2, gul kabel) Flera olika inbrottssensorer kan anslutas till NavEye BlackBox Plus och NavEye BlackBox Easy. Dessa ansluts till ingång 2, gul kabel. Vill man ansluta flera inbrottssensorer till NavEye BlackBox så måste dessa koppla i serie med varandra. Exempelvis så ansluter man den gula kabeln från NavEye BlackBox till magnetkontaktens ena kontaktbleck. Det andra kontaktblecket ansluter man till NC på IR detektorn. C på IR detektorn ansluter man till PLUS (+). I NavEye BlackBox tillbehörssortimentet finns det 3 olika inbrottssensorer, magnetkontakt, IR detektor och IR Spy sensor Magnetkontakt Magnetkontakten monteras på dörren eller luckan som skall övervakas. Mellanrummet mellan magnetkontaktens två delar kan vara upp till 2 cm i larmat läge. 1. Anslut gul kabel (BURGLARY) från NavEye BlackBox till det ena kontaktblecket på magnetkontakten. 2. Anslut det andra kontraktblecket till PLUS (+) på den externa strömkällan (båtbatteriet eller dylikt). Observera att om man vill ansluta flera inbrottssensorer till NavEye BlackBox så måste dessa kopplas i serie med varandra IR Detektor Standard IR detektorn monteras på lämplig plats på en höjd av 2,3m till 2,7m. Undvik att placera den så att den utsätts för direkt eller reflekterande solljus. Ett fladdrande kapell eller dylikt kan också ge falsklarm. 1. Anslut gul kabel (BURGLARY) från NavEye BlackBox till anslutning märkt C på IR detektorn. 2. Anslutning märkt NC på IR detektorn ansluts till PLUS (+) på den externa strömkällan (båtbatteriet eller dylikt). 3. Anslutning märkt - på IR detektorn ansluts till JORD (-) på den externa strömkällan. 4. Anslutning märkt + på IR detektorn ansluts till PLUS (+) på den externa strömkällan. För mer information om IR detektorn samt inställningsmöjligheter hänvisas till den medföljande manualen till IR detektorn. Observera att om man vill ansluta flera inbrottssensorer till NavEye BlackBox så måste dessa kopplas i serie med varandra. 16

17 52710 IR Spy sensor IR detektorn monteras infälld på lämplig plats på tak eller vägg. Om den monteras i en vägg så skall den monteras på en höjd av 80 cm till 1,35 m och parallellt med golvet för bästa täckning. Undvik att placera den så att den utsätts för direkt eller reflekterande solljus. Ett fladdrande kapell eller dylikt kan också ge falsklarm. 1. Anslut gul kabel (BURGLARY) från NavEye BlackBox till grön kabel på IR Spy sensorn. 2. Anslut vit kabel på IR Spy sensorn till PLUS (+) på den externa strömkällan (båtbatteriet eller dylikt). 3. Svart kabel på IR Spy sensorn ansluts till JORD (-) på den externa strömkällan. 4. Röd kabel på IR Spy sensorn ansluts till PLUS (+) på den externa strömkällan. För mer information om IR Spy sensorn samt inställningsmöjligheter hänvisas till den medföljande manualen till IR Spy sensorn. Observera att om man vill ansluta flera inbrottssensorer till NavEye BlackBox så måste dessa kopplas i serie med varandra. 17

18 Nivåvakt (ingång 3, grön kabel) Ingången för nivåvakt har som uppgift att varna om nivån på en vätska stiger över en viss nivå. Nivåvakten varnar även då NavEye BlackBox inte är armerad. I NavEye BlackBox tillbehörssortimentet finns det en nivåvakt avsedd att varna för när vattennivån stigit över en viss nivå Vattennivåvakt Vattennivåvakten installeras vertikalt. I standardutförande är vattennivåvakten Normally Open, NO, det vill säga att kretsen är normalt öppen och sluts om flytkroppen trycks upp över Must close level på bilden nedan. 1. Anslut grön kabel (WATER LEVEL GUARD) från NavEye BlackBox till den ena svarta ledaren från vattennivåvakten. 2. Anslut den andra svarta ledaren från vattennivåvakten till PLUS (+) på den externa strömkällan. Tas den runda sprinten längst ned på flytstången bort kan flytkroppen vändas för att erhålla en Normally Closed, NC, funktion, det vill säga att kretsen är normalt sluten. 18

19 Tillbehör för utgångar Utgångarna på NavEye BlackBox kan styra reläer. Utgångarna fungerar så att de har ungefär samma spänningsnivå som den externa strömkällan. Har NavEye BlackBox ingen extern strömkälla ansluten så finns det heller ingen spänning på utgångarna. Utgångarna fungerar endast om en extern strömkälla är ansluten till NavEye BlackBox. I NavEye BlackBox tillbehörs sortiment finns två reläer som kan användas för att styra till och frånslag av kylskåp, värmare mm Relä 1-polig slutande/växlande 12V 1-poligt industrirelä som har en slutande eller växlande kontakt. Se kopplingsschema och information om utgångarnas inställningar under rubriken Inkoppling Relä 1-polig slutande/växlande 24V 1-poligt industrirelä som har en slutande eller växlande kontakt. Se kopplingsschema och information om utgångarnas inställningar under rubriken Inkoppling. Extra fjärrkontroll NavEye BlackBox Basic/Plus/Easy levereras som standard med en fjärrkontroll. Upp till 3 stycken fjärrkontroller kan användas till NavEye BlackBox Fjärrkontroll Extra fjärrkontroll måste paras ihop med NavEye BlackBox-enheten innan den kan användas. För att göra detta så måste supporten kontaktas för att skicka ett kommando så att enheten sätts i inlärningsläge. NavEye BlackBox måste vara strömsatt och kontaktbar när detta görs och den som vill para en fjärrkontroll måste vara inom hörbart avstånd från NavEye BlackBox. När kommandot skickats av supporten så kommer NavEye BlackBox-enheten att pipa i 30 sekunder. Under denna tid så trycker man på en knapp på fjärrkontrollen som skall paras. Efter det att NavEye BlackBox slutat pipa kan man trycka på en knapp, förslagsvis den vita, för att testa om fjärrkontrollen blivit parad. Alternativt så beställer man en NavEye BlackBox med flera fjärrkontroller från sin återförsäljare så levereras den med parade fjärrkontroller. 19
