1 FÖNSTER 11

2 Innehåll allmogefönster Funktion och kvalitet....4 Går du i fönstertankar? Börja med att studera och inspireras av Allmoges breda sortiment av fönster och fönsterdörrar...6 Liten fönsterskola Lär dig mer om olika spröjs, u-värde och måttagning....8 Fönster med 3-glas isolerruta Vridfönster, sidhängda fönster, fast karm samt enkel- och parfönsterdörrar, med eller utan aluminiumklädd utsida Skjutdörrar Skjutdörr av lyftglidtyp. Finns som enkel- och pardörr med eller utan aluminiumklädd utsida... Traditionsfönster 2+1-glas Utåtgående fönster, överkantshängda, sidhängda. Utåtgående enkel- samt parfönsterdörrar Fönster med 2-glas isolerruta Utåtgående fönster, sid- och överkantshängda samt utåtgående fönsterdörrar Kopplade fönster 1+1-glas Utåtgående fönster, sid- och överkantshängda samt utåtgående enkel- och parfönsterdörrar Takfönster Pivåhängt, topp- och pivåhängt eller sidohängt takfönster TILLBEHÖr Solskydd: persienner, plissé- och lamellgardiner. Myggnät... 44

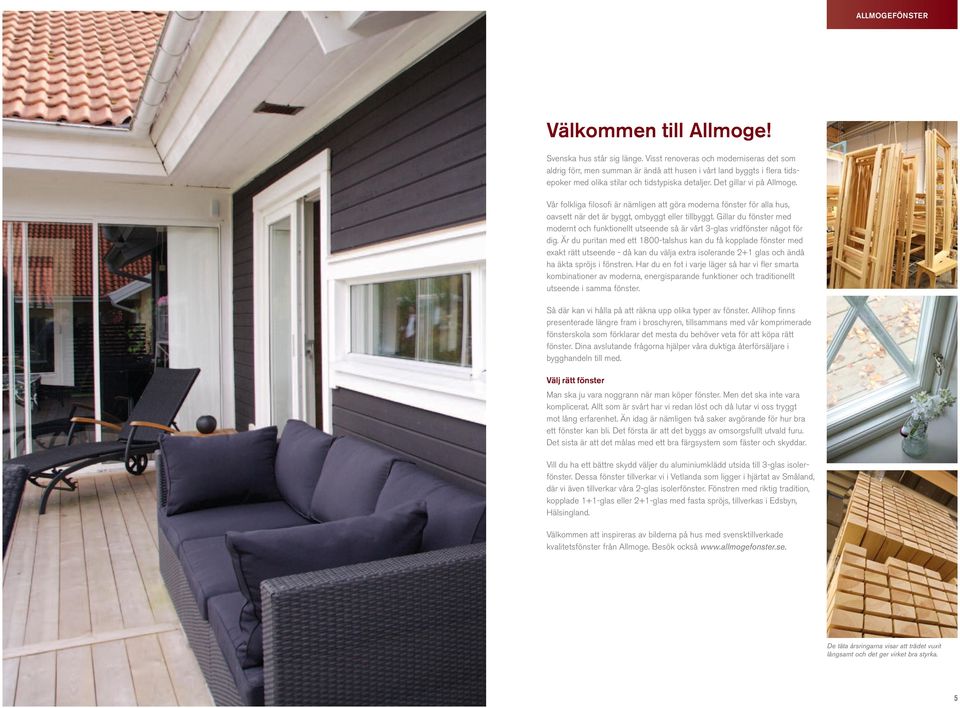

3 ALLMOGEFÖNSTER Välkommen till Allmoge! Svenska hus står sig länge. Visst renoveras och moderniseras det som aldrig förr, men summan är ändå att husen i vårt land byggts i flera tidsepoker med olika stilar och tidstypiska detaljer. Det gillar vi på Allmoge. Vår folkliga filosofi är nämligen att göra moderna fönster för alla hus, oavsett när det är byggt, ombyggt eller tillbyggt. Gillar du fönster med modernt och funktionellt utseende så är vårt 3-glas vridfönster något för dig. Är du puritan med ett 00-talshus kan du få kopplade fönster med exakt rätt utseende - då kan du välja extra isolerande 2+1 glas och ändå ha äkta spröjs i fönstren. Har du en fot i varje läger så har vi fler smarta kombinationer av moderna, energisparande funktioner och traditionellt utseende i samma fönster. Så där kan vi hålla på att räkna upp olika typer av fönster. Allihop finns presenterade längre fram i broschyren, tillsammans med vår komprimerade fönsterskola som förklarar det mesta du behöver veta för att köpa rätt fönster. Dina avslutande frågorna hjälper våra duktiga återförsäljare i bygghandeln till med. Välj rätt fönster Man ska ju vara noggrann när man köper fönster. Men det ska inte vara komplicerat. Allt som är svårt har vi redan löst och då lutar vi oss tryggt mot lång erfarenhet. Än idag är nämligen två saker avgörande för hur bra ett fönster kan bli. Det första är att det byggs av omsorgsfullt utvald furu. Det sista är att det målas med ett bra färgsystem som fäster och skyddar. Vill du ha ett bättre skydd väljer du aluminiumklädd utsida till 3-glas isolerfönster. Dessa fönster tillverkar vi i Vetlanda som ligger i hjärtat av Småland, där vi även tillverkar våra 2-glas isolerfönster. Fönstren med riktig tradition, kopplade 1+1-glas eller 2+1-glas med fasta spröjs, tillverkas i Edsbyn, Hälsingland. Välkommen att inspireras av bilderna på hus med svensktillverkade kvalitetsfönster från Allmoge. Besök också De täta årsringarna visar att trädet vuxit långsamt och det ger virket bra styrka. 5

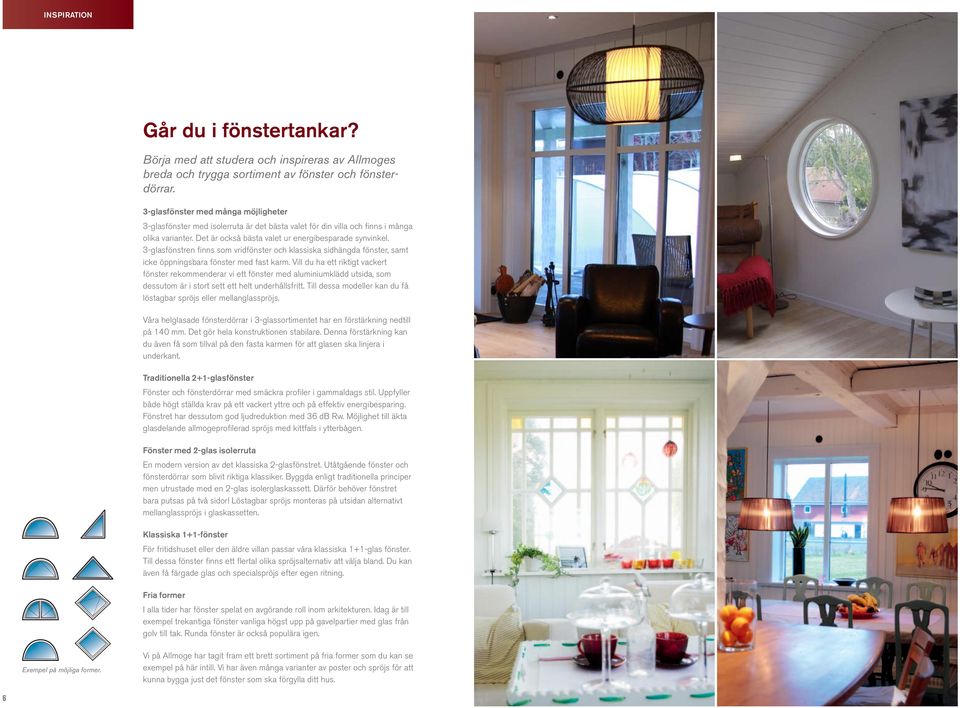

4 INSPIRATION Går du i fönstertankar? Börja med att studera och inspireras av Allmoges breda och trygga sortiment av fönster och fönsterdörrar. 3-glasfönster med många möjligheter 3-glasfönster med isolerruta är det bästa valet för din villa och finns i många olika varianter. Det är också bästa valet ur energibesparade synvinkel. 3-glasfönstren finns som vridfönster och klassiska sidhängda fönster, samt icke öppningsbara fönster med fast karm. Vill du ha ett riktigt vackert fönster rekommenderar vi ett fönster med aluminiumklädd utsida, som dessutom är i stort sett ett helt underhållsfritt. Till dessa modeller kan du få löstagbar spröjs eller mellanglasspröjs. Våra helglasade fönsterdörrar i 3-glassortimentet har en förstärkning nedtill på 140 mm. Det gör hela konstruktionen stabilare. Denna förstärkning kan du även få som tillval på den fasta karmen för att glasen ska linjera i underkant. Traditionella 2+1-glasfönster Fönster och fönsterdörrar med smäckra profiler i gammaldags stil. Uppfyller både högt ställda krav på ett vackert yttre och på effektiv energibesparing. Fönstret har dessutom god ljudreduktion med 36 db Rw. Möjlighet till äkta glasdelande allmoge profilerad spröjs med kittfals i ytterbågen. Fönster med 2-glas isolerruta En modern version av det klassiska 2-glasfönstret. Utåtgående fönster och fönsterdörrar som blivit riktiga klassiker. Byggda enligt traditionella principer men utrustade med en 2-glas isolerglaskassett. Därför behöver fönstret bara putsas på två sidor! Löstagbar spröjs monteras på utsidan alternativt mellanglasspröjs i glaskassetten. Klassiska 1+1-fönster För fritidshuset eller den äldre villan passar våra klassiska 1+1-glas fönster. Till dessa fönster finns ett flertal olika spröjsalternativ att välja bland. Du kan även få färgade glas och specialspröjs efter egen ritning. Fria former I alla tider har fönster spelat en avgörande roll inom arkitekturen. Idag är till exempel trekantiga fönster vanliga högst upp på gavelpartier med glas från golv till tak. Runda fönster är också populära igen. Exempel på möjliga former. Vi på Allmoge har tagit fram ett brett sortiment på fria former som du kan se exempel på här intill. Vi har även många varianter av poster och spröjs för att kunna bygga just det fönster som ska förgylla ditt hus. 6

5 LITEN FÖNSTERSKOLA Liten fönsterskola Här kan du läsa vilka olika alternativ som finns kring spröjs och poster, och vad olika fackuttryck står för. Spröjs Spröjs används för att anpassa fönstren för att passa till just ditt hus. Vi erbjuder många olika spröjsalternativ för att kunna skapa så många stilar och tidsepoker som möjligt. Vi har spröjs till samtliga varianter av fönster. Fast spröjs/äkta spröjs Tillverkas av trä. Monteras i det yttersta glaset med kittfals i 1+1-glas och 2+1-glasfönster. Dessa spröjs är glasdelande. Löstagbar spröjs Tillverkas av komposit, aluminium eller trä. Knäpps fast på det yttersta glasets utsida på 2- eller 3-glaskassetter. Kan enkelt tas bort vid fönsterputs. Den lösa spröjsen går att få i två olika bredder, se sida. Mellanglasspröjs Tillverkas av aluminium. Placeras mellan glasen i glaskassett. Ej glasdelande. Förblir lika snygga år efter år. Blir inte smutsiga och är aldrig i vägen vid fönster putsning. Finns till 2- och 3-glas isolerfönster. Mellanglasspröjsen går att få i två olika bredder. Bågpost Tillverkas av trä eller aluminium och används för att få ett 1-luftsfönster att se ut som ett flerluftsfönster. Bågposter är fasta och glasdelande. Fönsterluft Utseendemässig indelning inom samma karm. Lufterna styrs främst av öppningsbarhet, men begreppet används även vid icke öppningsbara enheter inom samma karm. Gå gärna in på vår hemsida och testa vår fönsterväljare, där du kan se olika fönsterlösningar med spröjs och poster. Energivärde u-värde U-värde är ett mått på fönsters värmeisolerande egenskaper. Ju lägre värde desto bättre isolerande förmåga. U-värdet mäts i fönstrets totala konstruktion, dvs trä och glas tillsammans. Glas har alltid bättre u-värde än trä. För att förbättra u-värden finns ett antal tekniska lösningar. Glas, ädelgaser och glasdistanser är detaljer som man laborerar med i detta fallet. På vår hemsida finns en energiberäknare där du kan räkna ut vad du skulle spara om du byter till fönster från Allmogefönster. Vanliga spröjsalternativ 1:1 2:1 3:1 1:0 2:0 3:0 2:2 Bågposter 0:1 1:0 1:1* 0:2 1:2* * Liggande posten placerad 1/3 uppifrån på dessa ritningar. Fönsterluft 1 luft 2 luft 3 luft 4 luft 9

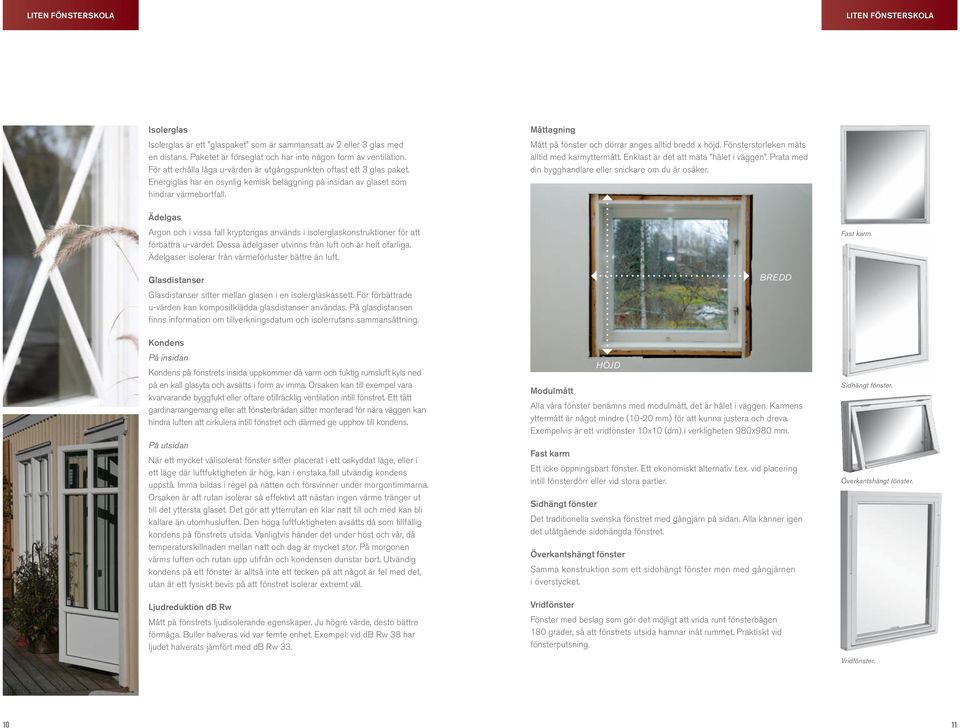

6 LITEN FÖNSTERSKOLA LITEN FÖNSTERSKOLA Isolerglas Isolerglas är ett glaspaket som är sammansatt av 2 eller 3 glas med en distans. Paketet är förseglat och har inte någon form av ventilation. För att erhålla låga u-värden är utgångspunkten oftast ett 3 glas paket. Energiglas har en osynlig kemisk beläggning på insidan av glaset som hindrar värmebortfall. Måttagning Mått på fönster och dörrar anges alltid bredd x höjd. Fönsterstorleken mäts alltid med karmyttermått. Enklast är det att mäta hålet i väggen. Prata med din bygghandlare eller snickare om du är osäker. Ädelgas Argon och i vissa fall kryptongas används i isolerglaskonstruktioner för att förbättra u-värdet. Dessa ädelgaser utvinns från luft och är helt ofarliga. Ädelgaser isolerar från värmeförluster bättre än luft. Fast karm. Glasdistanser Glasdistanser sitter mellan glasen i en isolerglaskassett. För förbättrade u-värden kan kompositklädda glasdistanser användas. På glasdistansen finns information om tillverkningsdatum och isolerrutans sammansättning. Kondens På insidan Kondens på fönstrets insida uppkommer då varm och fuktig rumsluft kyls ned på en kall glasyta och avsätts i form av imma. Orsaken kan till exempel vara kvarvarande byggfukt eller oftare otillräcklig ventilation intill fönstret. Ett tätt gardinarrangemang eller att fönsterbrädan sitter monterad för nära väggen kan hindra luften att cirkulera intill fönstret och därmed ge upphov till kondens. På utsidan När ett mycket välisolerat fönster sitter placerat i ett oskyddat läge, eller i ett läge där luftfuktigheten är hög, kan i enstaka fall utvändig kondens uppstå. Imma bildas i regel på natten och försvinner under morgontimmarna. Orsaken är att rutan isolerar så effektivt att nästan ingen värme tränger ut till det yttersta glaset. Det gör att ytterrutan en klar natt till och med kan bli kallare än utomhusluften. Den höga luftfuktigheten avsätts då som tillfällig kondens på fönstrets utsida. Vanligtvis händer det under höst och vår, då temperaturskillnaden mellan natt och dag är mycket stor. På morgonen värms luften och rutan upp utifrån och kondensen dunstar bort. Utvändig kondens på ett fönster är alltså inte ett tecken på att något är fel med det, utan är ett fysiskt bevis på att fönstret isolerar extremt väl. Ljudreduktion db Rw Mått på fönstrets ljudisolerande egenskaper. Ju högre värde, desto bättre förmåga. Buller halveras vid var femte enhet. Exempel: vid db Rw 38 har ljudet halverats jämfört med db Rw 33. Modulmått Alla våra fönster benämns med modulmått, det är hålet i väggen. Karmens yttermått är något mindre (10- mm) för att kunna justera och dreva. Exempelvis är ett vridfönster 10x10 (dm) i verkligheten 980x980 mm. Fast karm Ett icke öppningsbart fönster. Ett ekonomiskt alternativ t.ex. vid placering intill fönsterdörr eller vid stora partier. Sidhängt fönster Det traditionella svenska fönstret med gångjärn på sidan. Alla känner igen det utåtgående sidohängda fönstret. Överkantshängt fönster Samma konstruktion som ett sidohängt fönster men med gångjärnen i överstycket. Vridfönster Fönster med beslag som gör det möjligt att vrida runt fönsterbågen 0 grader, så att fönstrets utsida hamnar inåt rummet. Praktiskt vid fönsterputsning. Sidhängt fönster. Överkantshängt fönster. Vridfönster

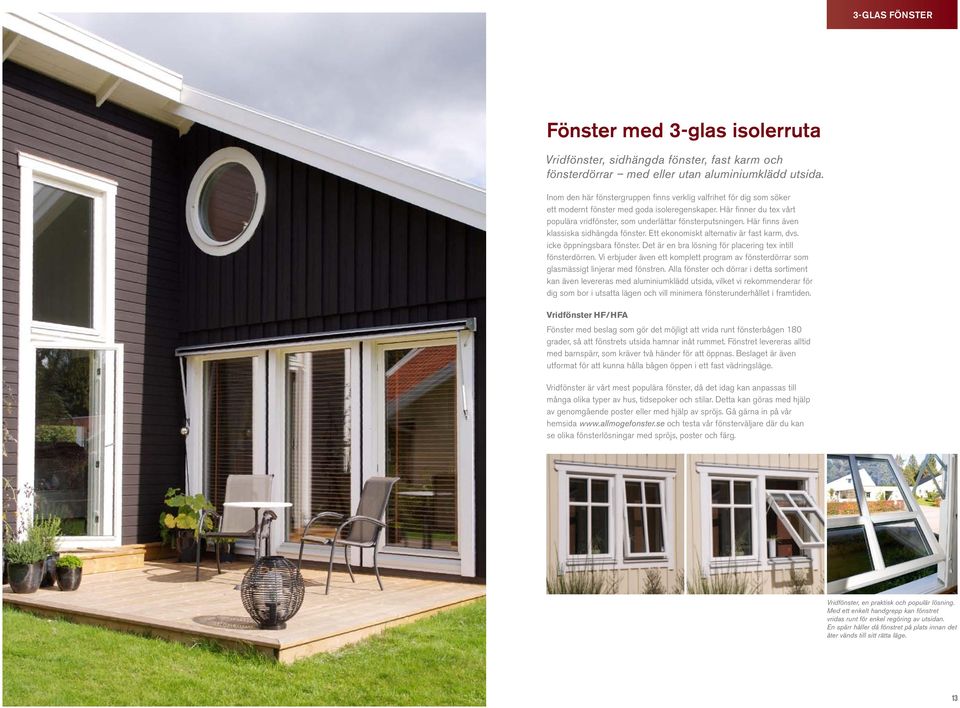

7 3-glas fönster Fönster med 3-glas isolerruta Vridfönster, sidhängda fönster, fast karm och fönsterdörrar med eller utan aluminiumklädd utsida. Inom den här fönstergruppen finns verklig valfrihet för dig som söker ett modernt fönster med goda isoleregenskaper. Här finner du tex vårt populära vridfönster, som underlättar fönsterputsningen. Här finns även klassiska sidhängda fönster. Ett ekonomiskt alternativ är fast karm, dvs. icke öppningsbara fönster. Det är en bra lösning för placering tex intill fönsterdörren. Vi erbjuder även ett komplett program av fönsterdörrar som glasmässigt linjerar med fönstren. Alla fönster och dörrar i detta sortiment kan även levereras med aluminiumklädd utsida, vilket vi rekommenderar för dig som bor i utsatta lägen och vill minimera fönsterunderhållet i framtiden. Vridfönster HF/HFA Fönster med beslag som gör det möjligt att vrida runt fönsterbågen 0 grader, så att fönstrets utsida hamnar inåt rummet. Fönstret levereras alltid med barnspärr, som kräver två händer för att öppnas. Beslaget är även utformat för att kunna hålla bågen öppen i ett fast vädringsläge. Vridfönster är vårt mest populära fönster, då det idag kan anpassas till många olika typer av hus, tidsepoker och stilar. Detta kan göras med hjälp av genomgående poster eller med hjälp av spröjs. Gå gärna in på vår hemsida och testa vår fönsterväljare där du kan se olika fönsterlösningar med spröjs, poster och färg. Vridfönster, en praktisk och populär lösning. Med ett enkelt handgrepp kan fönstret vridas runt för enkel regöring av utsidan. En spärr håller då fönstret på plats innan det åter vänds till sitt rätta läge. 13

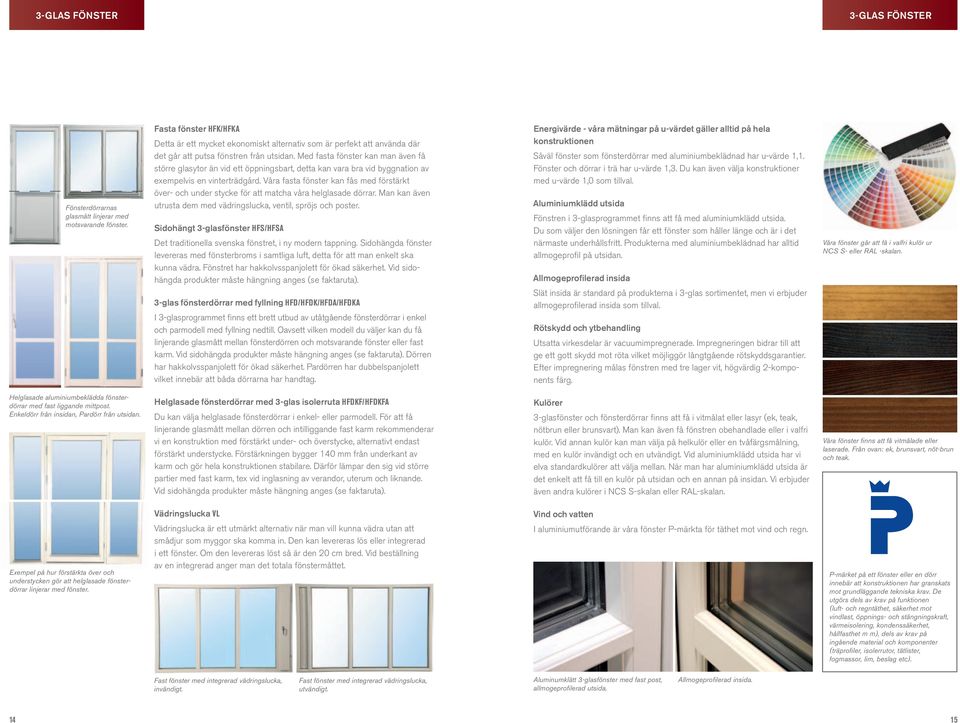

8 3-glas fönster 3-glas fönster Fönsterdörrarnas glasmått linjerar med motsvarande fönster. Fasta fönster HFK/HFKA Detta är ett mycket ekonomiskt alternativ som är perfekt att använda där det går att putsa fönstren från utsidan. Med fasta fönster kan man även få större glasytor än vid ett öppningsbart, detta kan vara bra vid byggnation av exempelvis en vinterträdgård. Våra fasta fönster kan fås med förstärkt över- och under stycke för att matcha våra helglasade dörrar. Man kan även utrusta dem med vädringslucka, ventil, spröjs och poster. Sidohängt 3-glasfönster HFS/HFSA Det traditionella svenska fönstret, i ny modern tappning. Sidohängda fönster levereras med fönsterbroms i samtliga luft, detta för att man enkelt ska kunna vädra. Fönstret har hakkolvsspanjolett för ökad säkerhet. Vid sidohängda produkter måste hängning anges (se faktaruta). 3-glas fönsterdörrar med fyllning HFD/HFDK/HFDA/HFDKA I 3-glasprogrammet finns ett brett utbud av utåtgående fönsterdörrar i enkel och parmodell med fyllning nedtill. Oavsett vilken modell du väljer kan du få linjerande glasmått mellan fönsterdörren och motsvarande fönster eller fast karm. Vid sidohängda produkter måste hängning anges (se faktaruta). Dörren har hakkolvsspanjolett för ökad säkerhet. Pardörren har dubbelspanjolett vilket innebär att båda dörrarna har handtag. Energivärde - våra mätningar på u-värdet gäller alltid på hela konstruktionen Såväl fönster som fönsterdörrar med aluminiumbeklädnad har u-värde 1,1. Fönster och dörrar i trä har u-värde 1,3. Du kan även välja konstruktioner med u-värde 1,0 som tillval. Aluminiumklädd utsida Fönstren i 3-glasprogrammet finns att få med aluminiumklädd utsida. Du som väljer den lösningen får ett fönster som håller länge och är i det närmaste underhållsfritt. Produkterna med aluminiumbeklädnad har alltid allmogeprofil på utsidan. Allmogeprofilerad insida Slät insida är standard på produkterna i 3-glas sortimentet, men vi erbjuder allmogeprofilerad insida som tillval. Rötskydd och ytbehandling Utsatta virkesdelar är vacuumimpregnerade. Impregneringen bidrar till att ge ett gott skydd mot röta vilket möjliggör långtgående rötskyddsgarantier. Efter impregnering målas fönstren med tre lager vit, högvärdig 2-komponents färg. Våra fönster går att få i valfri kulör ur NCS S- eller RAL -skalan. Helglasade aluminiumbeklädda fönsterdörrar med fast liggande mittpost. Enkeldörr från insidan, Pardörr från utsidan. Helglasade fönsterdörrar med 3-glas isolerruta HFDKF/HFDKFA Du kan välja helglasade fönsterdörrar i enkel- eller parmodell. För att få linjerande glasmått mellan dörren och intilliggande fast karm rekommenderar vi en konstruktion med förstärkt under- och överstycke, alternativt endast förstärkt understycke. Förstärkningen bygger 140 mm från underkant av karm och gör hela konstruktionen stabilare. Därför lämpar den sig vid större partier med fast karm, tex vid inglasning av verandor, uterum och liknande. Vid sidohängda produkter måste hängning anges (se faktaruta). Kulörer 3-glasfönster och fönsterdörrar finns att få i vitmålat eller lasyr (ek, teak, nötbrun eller brunsvart). Man kan även få fönstren obehandlade eller i valfri kulör. Vid annan kulör kan man välja på helkulör eller en tvåfärgsmålning, med en kulör invändigt och en utvändigt. Vid aluminiumklädd utsida har vi elva standardkulörer att välja mellan. När man har aluminiumklädd utsida är det enkelt att få till en kulör på utsidan och en annan på insidan. Vi erbjuder även andra kulörer i NCS S-skalan eller RAL-skalan. Våra fönster finns att få vitmålade eller laserade. Från ovan: ek, brunsvart, nöt-brun och teak. Vädringslucka VL Vädringslucka är ett utmärkt alternativ när man vill kunna vädra utan att smådjur som myggor ska komma in. Den kan levereras lös eller integrerad i ett fönster. Om den levereras löst så är den cm bred. Vid beställning av en integrerad anger man det totala fönstermåttet. Vind och vatten I aluminiumutförande är våra fönster P-märkta för täthet mot vind och regn. Exempel på hur förstärkta över och understycken gör att helglasade fönsterdörrar linjerar med fönster. P-märket på ett fönster eller en dörr innebär att konstruktionen har granskats mot grundläggande tekniska krav. De utgörs dels av krav på funktionen (luft- och regntäthet, säkerhet mot vindlast, öppnings- och stängningskraft, värmeisolering, kondenssäkerhet, hållfasthet m m), dels av krav på ingående material och komponenter (träprofiler, isolerrutor, tätlister, fogmassor, lim, beslag etc). Fast fönster med integrerad vädringslucka, invändigt. Fast fönster med integrerad vädringslucka, utvändigt. Aluminumklätt 3-glasfönster med fast post, allmogeprofilerad utsida. Allmogeprofilerad insida

9 3-glas fönster Spröjs/Bågpost Spröjs och bågposter används för att anpassa fönstren för att passa till just ditt hus. Vi erbjuder många olika spröjsalternativ för att lösa alla möjliga stilar. Du som väljer 3-glasfönster har möjlighet att få fasta glasdelande poster för att fönstret ska upplevas som att det har fler luft än vad det har öppningar. Utvändigt löstagbart spröjs ger dig stor valfrihet, då dessa finns i väldigt många kombinationer. Den lösa spröjsen följer alltid fönstrets utvändiga kulör. Lösspröjs finns även i en bred variant som är framtagen för att till utseendet efterlikna en fastpost. Insida, fast mittpost. Mellanglasspröjs placeras mellan de yttersta två glasen. Spröjsen behåller sitt utseende år efter år utan att skadas eller bli smutsiga. Mellanglasspröjs kan som tillval fås med en kulör på utsidan och en på insidan, men har som standard utsidans kulör runt om. Mellanglasspröjs finns i två olika bredder. se faktaruta sida. Ny låsning och beslag 3-glas enkeldörrar har ny, säkrare spanjolettlåsning med hakkolv som standard. Pardörrarna har handtag på båda dörrarna för enklare öppning av den passiva dörren. Fler varianter av låsning till våra dörrar i treglasserien kan ses på bilderna. Cylindrar ingår ej i beslagspaketen. Insida, bred spröjs. Utsida, bred spröjs. BPK nr 1 Invändigt handtag med spärrvred. BPK nr 2 Utvändigt handtag och invändigt handtag med spärrvred. BPK nr 3 Utvändigt handtag förberett för låscylinder och invändigt handtag med spärrvred. Mellanglasspröjs. BPK nr 4 Invändigt handtag för berett för låscylinder. BPK nr 5 Utvändigt handtag och invändigt handtag för berett för låscylinder. BPK nr 6 Utvändigt handtag förberett för låscylinder och invändigt handtag förberett för låscylinder. 16

10 3-glas fönster 3-glas fönster Storleks- och lagerguide FAKTA 3-glasfönster - trä, trä/aluminium Bland 3-glasmodellerna finns t.ex. det populära vridfönstret, HF/HFA, som underlättar bland annat vid fönsterputsning. HFS/HFSA är denna familjens sidohängda alternativ, som finns i 1, 2 och 3-luft. HFK/HFKA är fasta fönster. HFD/HFDA är dörrar i enkel- eller parutförande som linjerar med de öppningsbara fönsterna. HFDK/HFDKA är dörrar i enkel- eller parutförande som linjerar till de fasta fönsterna. Dörralternativen finns även att få i helglasade utföranden HFDKF/ HFDKFA. VL är vädringsluckor som kan fås antingen separata eller integrerade i fönstret. A står för aluminiumbeklätt Hängning på sidohängda fönster och dörrar skall alltid anges vid beställning, och hängningen ses alltid utifrån. Man anger den sida där gångjärnen sitter. Vid pardörr är vänster gångdörr standard. 3-glas fönster och dörrar tillverkas alltid i fingerskarvat virke för bästa kvalitet. Energivärde Standard Aluminium Vridfönster u-värde 1,3 u-värde 1,1 Sidohängda u-värde 1,3 u-värde 1,1 Fast karm u-värde 1,3 u-värde 1,1 Fönsterdörrar u-värde 1,3 u-värde 1,1 Garanti Under förutsättning att den av Allmogefönster i Sverige AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster i Sverige AB 10 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket Mot kondens mellan glasen i isolerrutan På beslagens funktion Allmogefönster i Sverige AB ersätter inte skada som uppkommit genom felaktig montering eller bristande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmogefönster i Sverige AB. Snittritning HF Vridfönster. 105 mm karm trä. HFA Vridfönster, aluminiumklätt. 115 mm karm. HFK Fast karm. 105 mm karm. HFKA Fast karm, aluminiumklätt. 115 mm karm. HFS Utåtgående, sidohängt. 105 mm karm. HFSA Utåtgående, sidohängt aluminiumklätt. 115 mm karm. Ljudreduktion Rw = db Beslag Vridfönster och sidohängda fönster levereras med Hoppe handtag Tokyo. Spanjolettens låsklack och toppbeslagen är av härdat stål. Borrning för karmhylsor är dolda i stängt läge. Fönsterdörrarna levereras med dörrspanjolett med broms. Karmdjup Trä Aluminiumklätt SVENSKTILLVERKAD 105 mm 115 mm Utsida aluminiumklätt Profilerad aluminium. RAL-kulörer 3003, 3011, 7004, 7012, 6009, 6003, 5007, 9010 och NCS S 0502Y finns som standard. Annan kulör på aluminium är tillval. Ytan har glansvärde 80 (9010 har glansvärde 30). Utsida trä Obehandlat, vit (NCS-S 0502-Y), lasyr (ek, teakbrun, nötbrun, brunsvart) som standard. Annan kulör som tillval. Färgen har glansvärde 35. Insida trä och insida trä/alu Obehandlat, vit (NCS-S 0502-Y), lasyr (ek, teakbrun, nötbrun, brunsvart) som standard. Annan kulör som tillval. Slät insida, med allmogeprofil som tillval. Spröjs/Bågpost 3-glasfönster kan fås med fasta glasdelande poster på 63 mm, utvändig lös spröjs på 28 mm eller 55 mm eller mellanglasspröjs 26 mm eller 45 mm. Tillval glas Råglas marine och cotswold, etsat glas, solskyddsglas, härdat glas, laminerat glas, active (självrengörande) glas m.m. Tillval övrigt Specialstorlekar (10 mm intervall), invändig allmogeprofil, integrerad vädringslucka, spaltventil (se bild sidan 15), Persienner, plissé-, lamell- och rullgardiner. Myggnät. Låsbart handtag till fönster och dörrar i olika utföranden. Skötsel och monteringsanvisningar hittar du på vår hemsida HF/HFA 1 HF/HFA 2 HF/HFA Lagervara både i HF(vitmålad trä) och HFA(vitlackerad aluminium). Lagervara endast HF(vitmålad trä). 1 Finns i HF(vitmålad trä) även med fast mittpost. 2 Finns i HF(vitmålad trä) även med råglas. Går endast att tillverka i 2-glas (u-värde 1,6). HFS/HFSA 1 HFS/HFSA 2 HFS/HFSA Går endast att få utan aluminuimbeklädnad HFS. HFK/HFKA Helglasad Bröstningshöjd 12 Bröstningshöjd 13 Bröstningshöjd 16 HFDKF/HFDKFA HFDKFP/HFDKFPA Lagervara både i HFDKF(vitmålad trä) och HFDKFA(vitlackerad aluminium). 1 Lagervara endast HFDKF(vitmålad trä). HFD/HFDK HFDA/HFDKA Lagervara. 1 Lagervara HFD vitmålad. 2 Lagervara HFDK vitmålad. 3 Lagervara HFDKA vitlackerad. Fönsterdörrarna kan fås i fler bröstningshöjder. HFDP/HFDPA HFDKP/HFDKPA Höjd 25 Lagervara både i HF(vitmålad trä) och HFA(vitlackerad aluminium). Lagervara endast HF(vitmålad trä).

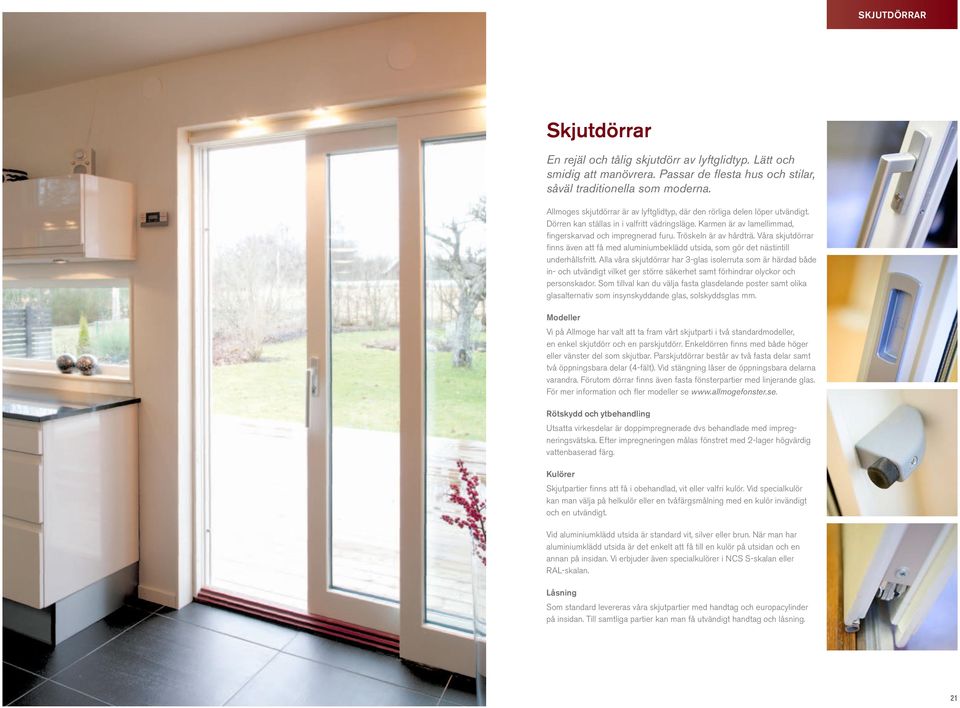

11 Skjutdörrar Skjutdörrar En rejäl och tålig skjutdörr av lyftglidtyp. Lätt och smidig att manövrera. Passar de flesta hus och stilar, såväl traditionella som moderna. Allmoges skjutdörrar är av lyftglidtyp, där den rörliga delen löper utvändigt. Dörren kan ställas in i valfritt vädringsläge. Karmen är av lamellimmad, fingerskarvad och impregnerad furu. Tröskeln är av hårdträ. Våra skjutdörrar finns även att få med aluminiumbeklädd utsida, som gör det nästintill underhållsfritt. Alla våra skjutdörrar har 3-glas isolerruta som är härdad både in- och utvändigt vilket ger större säkerhet samt förhindrar olyckor och personskador. Som tillval kan du välja fasta glasdelande poster samt olika glasalternativ som insynskyddande glas, solskyddsglas mm. Modeller Vi på Allmoge har valt att ta fram vårt skjutparti i två standardmodeller, en enkel skjutdörr och en parskjutdörr. Enkeldörren finns med både höger eller vänster del som skjutbar. Parskjutdörrar består av två fasta delar samt två öppningsbara delar (4-fält). Vid stängning låser de öppningsbara delarna varandra. Förutom dörrar finns även fasta fönsterpartier med linjerande glas. För mer information och fler modeller se Rötskydd och ytbehandling Utsatta virkesdelar är doppimpregnerade dvs behandlade med impregneringsvätska. Efter impregneringen målas fönstret med 2-lager högvärdig vattenbaserad färg. Kulörer Skjutpartier finns att få i obehandlad, vit eller valfri kulör. Vid specialkulör kan man välja på helkulör eller en tvåfärgsmålning med en kulör invändigt och en utvändigt. Vid aluminiumklädd utsida är standard vit, silver eller brun. När man har aluminiumklädd utsida är det enkelt att få till en kulör på utsidan och en annan på insidan. Vi erbjuder även specialkulörer i NCS S-skalan eller RAL-skalan. Låsning Som standard levereras våra skjutpartier med handtag och europacylinder på insidan. Till samtliga partier kan man få utvändigt handtag och låsning. 21

12 Skjutdörrar FAKTA Skjutdörrar Skjutdörrar finns i två utföranden, enkelskjutdörr och parskjutdörr. De rörliga delarna löper på utsidan. Enkelskjutdörren består av en fast och en rörlig del, och parskjutdörren har två fasta och två rörliga delar. Vid beställning av enkelskjutdörr skall det anges vilken del som är skjutbar utifrån sett. Läs mer på Skjutdörrarna tillverkas alltid av fingerskarvat virke för bästa kvalité. SKD SKDA SKDP SKDPA SKDFK enkelskjutdörr i trä enkelskjutdörr aluminiumklädd parskjutdörr trä parskjutdörr aluminiumklädd skjutdörr fast karm Garanti Under förutsättning att den av Allmogefönster i Sverige AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster i Sverige AB 10 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket Mot kondens mellan glasen i isolerrutan På beslagens funktion Allmogefönster i Sverige AB ersätter inte skada som uppkommit genom felaktig montering eller bristande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmogefönster i Sverige AB. Storleksguide SKDFK Energivärde U-värde 1,2 Ljudreduktion Rw = 34 db Beslag Handtag i nickelfritt naturanodiserad aluminium med invändig profilcylinder inkl. 3 nycklar. Dragkopp på utsidan. Karmdjup Trä Aluminiumklätt 133 mm 145 mm Utsida trä Vitmålad (NCS-S 0502-Y), annan kulör som tillval. Färgen har glansvärde 35. Utsida aluminiumklätt Slät aluminium. Vit (RAL 9010), brun (SW802D), silver (SW801D) finns som standardkulörer. Annan kulör på aluminium som tillval. Insida Vitmålad (NCS-S 0502-Y), annan kulör som tillval. Glas 3-glas isolerruta, energiglas/argon + härdat in- och utvändigt. SVENSKTILLVERKAD Tillval Fasta glasdelande poster, tät fyllning, andra glasalternativ. Handtag och cylinder på utsidan. Persienner, plissé- och lamellgardiner. Myggnät. SKD/SKDA osv varje dm SKDP/SKDPA osv varje dm

13 2+1-glas fönster Traditionsfönster 2+1-glas Utåtgående fönster, sidhängda. Utåtgående enkeloch parfönsterdörrar. Traditionsfönster är det sammanfattande namnet på en serie fönster och fönsterdörrar som karaktäriseras av smäckra former i gammaldags stil. Fönstret har allmogeprofil som standard. Det här är ett kompromisslöst fönster som uppfyller högt ställda förväntningar på ett välgjort, vackert yttre och moderna krav på effektiv energibesparing och god ljudreduktion. Fönstret gör det möjligt att fullt ut återskapa en tidigare arkitekturstil, t.ex. vid en renovering. Det öppnar också för möjligheten att bygga nytt med kvalitet i varje detalj såväl estetisk som teknisk. Med traditionsfönster finns det stora möjligheter till variation tack vare äkta spröjs i ytterbågen. Levereras med mässingsbeslag som standard, enligt bild, som tillval finns traditionellt förnicklade (se inklippt bild). Fönsterdörrar I serien finns fönsterdörrar i både enkel- och parmodell. Dörrarna levereras med handtag och spärrvred på insidan och pardörren levereras även med mötesspanjolett som standard. Du kan även få dessa fönsterdörrar frästa för cylinder och med handtag på utsidan. Energivärde Traditionsfönster ger en effektiv energibesparing. Både fönster och fönsterdörrar har u-värde 1,3 i standardutförande. Pardörr från insidan, enkeldörr från utsidan. Rötskydd och ytbehandling Utsatta virkesdelar är doppimpregnerade dvs behandlade med impregneringsvätska. Efter impregneringen målas fönstret två gånger med en 2-komponents vattenbaserad grundfärg och en gång med 1-komponents vattenbaserad toppfärg. Kulörer 2+1-glasfönster och fönsterdörrar finns att få i vitmålat eller lasyr (ek, teak, nötbrun eller brunsvart). Man kan även få fönstren obehandlade eller i valfri kulör. Vid annan kulör kan man välja på helkulör eller en tvåfärgsmålning, med en kulör invändigt och en utvändigt. Spröjs och post Traditionsfönstret har äkta glasdelande spröjs som monteras i ytterbågen med kittfals. Spröjsen är allmogeprofilerad, precis som fönstret i övrigt. Till detta fönster kan du även få fasta glasdelande poster. Vi erbjuder också specialspröjs efter egen ritning och kulörta dekorglas. Med färgat glas kan du ska skapa personliga fönster anpassade helt för ditt hus. Tala med återförsäljaren om de möjligheter som finns. 25

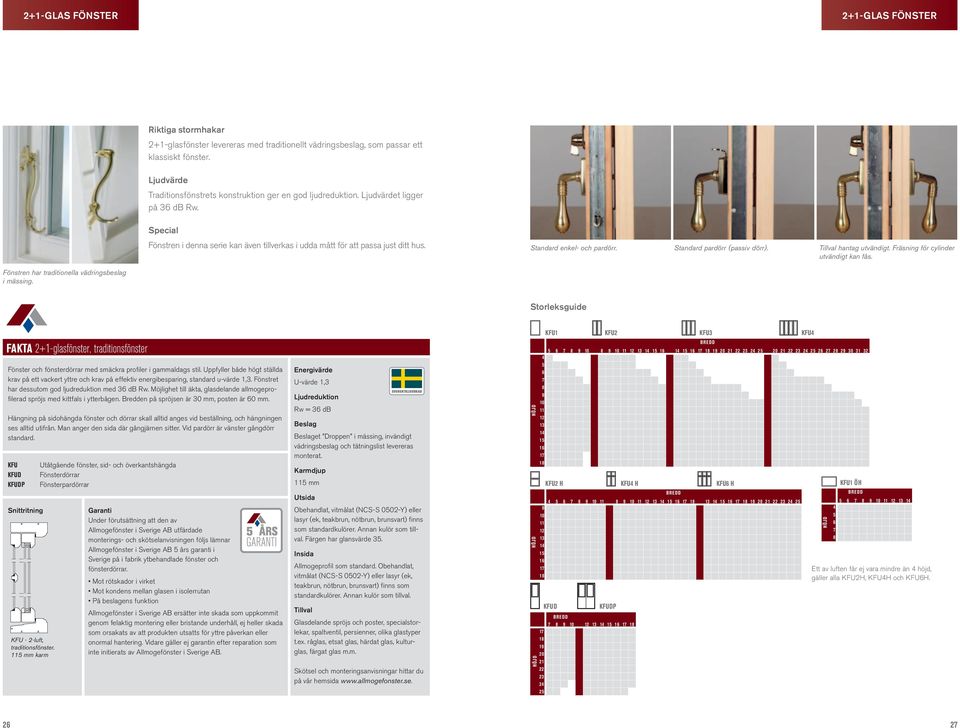

14 2+1-glas fönster 2+1-glas fönster Riktiga stormhakar 2+1-glasfönster levereras med traditionellt vädringsbeslag, som passar ett klassiskt fönster. Ljudvärde Traditionsfönstrets konstruktion ger en god ljudreduktion. Ljudvärdet ligger på 36 db Rw. Special Fönstren i denna serie kan även tillverkas i udda mått för att passa just ditt hus. Standard enkel- och pardörr. Standard pardörr (passiv dörr). Tillval hantag utvändigt. Fräsning för cylinder utvändigt kan fås. Fönstren har traditionella vädringsbeslag i mässing. Storleksguide FAKTA 2+1-glasfönster, traditionsfönster Fönster och fönsterdörrar med smäckra profiler i gammaldags stil. Uppfyller både högt ställda krav på ett vackert yttre och krav på effektiv energibesparing, standard u-värde 1,3. Fönstret har dessutom god ljudreduktion med 36 db Rw. Möjlighet till äkta, glasdelande allmogeprofilerad spröjs med kittfals i ytterbågen. Bredden på spröjsen är 30 mm, posten är 60 mm. Hängning på sidohängda fönster och dörrar skall alltid anges vid beställning, och hängningen ses alltid utifrån. Man anger den sida där gångjärnen sitter. Vid pardörr är vänster gångdörr standard. KFU KFUD KFUDP Snittritning KFU - 2-luft, traditionsfönster. 115 mm karm Utåtgående fönster, sid- och överkantshängda Fönsterdörrar Fönsterpardörrar Garanti Under förutsättning att den av Allmogefönster i Sverige AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster i Sverige AB 5 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket Mot kondens mellan glasen i isolerrutan På beslagens funktion Allmogefönster i Sverige AB ersätter inte skada som uppkommit genom felaktig montering eller bristande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmogefönster i Sverige AB. Energivärde U-värde 1,3 Ljudreduktion Rw = 36 db Beslag Beslaget Droppen i mässing, invändigt vädringsbeslag och tätningslist levereras monterat. Karmdjup 115 mm SVENSKTILLVERKAD Utsida Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Färgen har glansvärde 35. Insida Allmogeprofil som standard. Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Tillval Glasdelande spröjs och poster, specialstorlekar, spaltventil, persienner, olika glastyper t.ex. råglas, etsat glas, härdat glas, kulturglas, färgat glas m.m. Skötsel och monteringsanvisningar hittar du på vår hemsida KFU1 KFU2 KFU3 KFU4 Bredd KFU2 H KFU4 H KFU6 H Bredd KFUD KFUDP KFU1 ÖH Bredd Ett av luften får ej vara mindre än 4 höjd, gäller alla KFU2H, KFU4H och KFU6H

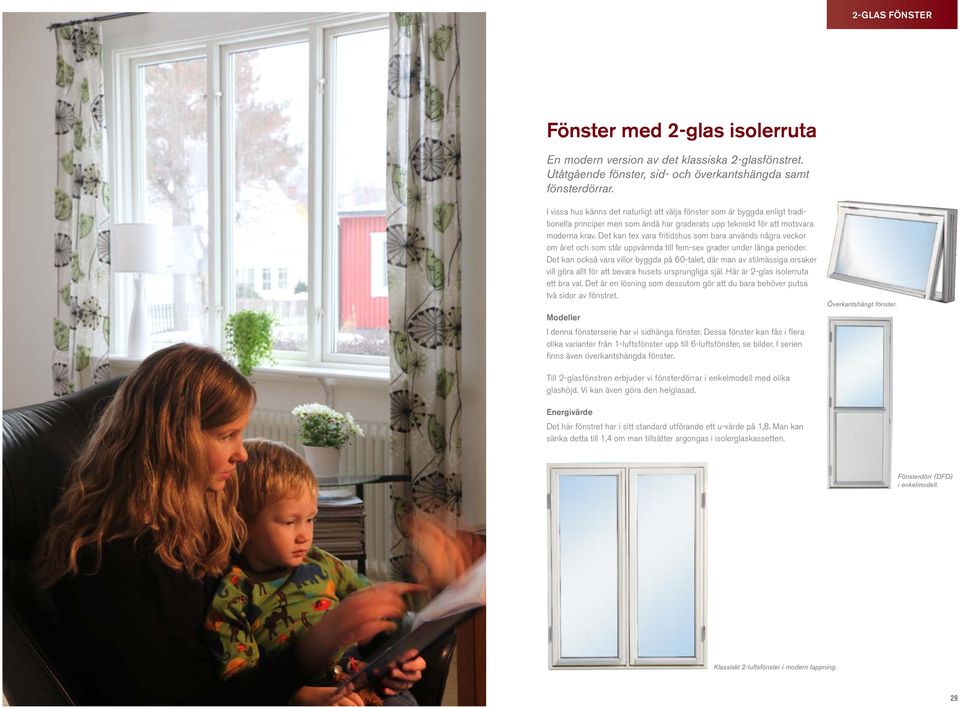

15 2-glas fönster Fönster med 2-glas isolerruta En modern version av det klassiska 2-glasfönstret. Utåtgående fönster, sid- och överkantshängda samt fönsterdörrar. I vissa hus känns det naturligt att välja fönster som är byggda enligt traditionella principer men som ändå har graderats upp tekniskt för att motsvara moderna krav. Det kan tex vara fritidshus som bara används några veckor om året och som står uppvärmda till fem-sex grader under långa perioder. Det kan också vara villor byggda på 60-talet, där man av stilmässiga orsaker vill göra allt för att bevara husets ursprungliga själ. Här är 2-glas isolerruta ett bra val. Det är en lösning som dessutom gör att du bara behöver putsa två sidor av fönstret. Modeller I denna fönsterserie har vi sidhänga fönster. Dessa fönster kan fås i flera olika varianter från 1-luftsfönster upp till 6-luftsfönster, se bilder. I serien finns även överkantshängda fönster. Överkantshängt fönster. Till 2-glasfönstren erbjuder vi fönsterdörrar i enkelmodell med olika glashöjd. Vi kan även göra den helglasad. Energivärde Det här fönstret har i sitt standard utförande ett u-värde på 1,8. Man kan sänka detta till 1,4 om man tillsätter argongas i isolerglaskassetten. Fönsterdörr (DFD) i enkelmodell. Klassiskt 2-luftsfönster i modern tappning. 29

16 2-glas fönster 2-glas fönster Rötskydd och ytbehandling Utsatta virkesdelar är vacuumimpregnerade. Impregneringen bidrar till att ge ett gott skydd mot röta vilket möjliggör långtgående rötskyddsgarantier. Efter impregneringen målas fönstret med en 2-komponents vattenbaserad grundfärg, och en 1-komponents vattenbaserad toppfärg. Kulörer FAKTA 2-glasfönster, isolerruta En modern version av det klassiska 2-glasfönstret, som kan fås med poster och olika spröjsalternativ. Lös spröjs på 28 mm eller 55 mm, mellanglasspröjs på 26 mm eller 45 mm. Glasdelande bågpost på 63 mm. Hängning på sidohängda fönster och dörrar skall alltid anges vid beställning, och hängningen ses alltid utifrån. Man anger den sida där gångjärnen sitter. Ljudreduktion Rw = 30 db SVENSKTILLVERKAD Energivärde Standard Tillval U-värde 1,8 1,4 Insida, allmogeprofilerad. Utsida, bred spröjs. 2-glasfönster och fönsterdörrar finns att få i vitmålat eller lasyr (ek, teak, nötbrun eller brunsvart). Man kan även få fönstren obehandlade eller i valfri kulör. Vid annan kulör kan man välja på helkulör eller en tvåfärgsmålning med en kulör invändigt och en utvändigt. Spröjs och poster Den här fönstermodellen har lös spröjs. Du kan också välja mellanglasspröjs. Det finns även en glasdelande bågpost som kan användas för att ändra utseendet på detta fönster. Allmogeprofil För oss är det viktigt att det här fönstret ansluter utseendemässigt till den klassiska fönstertraditionen. Därför har fönstret allmogeprofil på både fönsterbåge och karm på insidan. Profilen skiljer sig från övrigt sortiment. Riktiga stormhakar 2-glasfönster levereras med traditionellt vädringsbeslag, som passar ett klassiskt fönster. 2-glas fönster och dörrar tillverkas alltid av fingerskarvat virke för bästa kvalité. DF DFÖ DFD Snittritning Utåtgående fönster, sidhängt Utåtgående överkantshängt Fönsterdörr Garanti Under förutsättning att den av Allmogefönster i Sverige AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster i Sverige AB 5 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket Mot kondens mellan glasen i isolerrutan På beslagens funktion Allmogefönster i Sverige AB ersätter inte skada som uppkommit genom felaktig montering eller bristande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmogefönster i Sverige AB. Beslag Fönsterhake (Vm 280) och invändigt vädringsbeslag levereras i kartong för egen montering. Fönsterdörrarna levereras med dörrspanjolett med broms. Karmdjup 105 mm Utsida Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Färgen har glansvärde 35. Insida Allmogeprofil som standard. Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Tillval Spröjs och poster, specialstorlekar (10 mm intervall), persienner, låsbart handtag till fönsterdörr, olika glastyper t.ex. råglas, etsat glas, härdat glas, solskyddsglas m.m. Persienner, plissé- och lamellgardiner. Myggnät. Skötsel och monteringsanvisningar hittar du på vår hemsida Storleks- och lagerguide Mellanglasspröjs. Fönstren levereras med traditionellt vädringsbeslag. DF1 DF2 DF Lagervara vitmålat, DF1 är vänsterhängt standard. DFÖ Br. höjd 12 Br. höjd 13 Br. höjd 16 DFD Fönsterdörrarna kan fås i flera bröstningshöjder, kontakta din återförsäljare

17 Kopplade fönster Kopplade fönster 1+1-glas Utåtgående fönster, sid- och överkantshängda. Utåtgående enkel- och parfönsterdörrar. Det kopplade 1+1-glasfönstret är kanske det mest ursprungliga av alla våra fönster. Så här har vi vant oss att fönster ska se ut, oavsett var i landet vi bor. Det här fönstret passar överallt där du vill skapa en gammaldags atmosfär, antingen det gäller renovering eller nybygge. Fönstret har även fast äkta spröjs, som monteras i ytterbågen med kittfals. Det öppnar upp för ett nästan bortglömt designmässigt uttrycksmedel, att använda färgade glas som dekorelement. Allmogeprofil även på spröjsen 1+1-fönstret har äkta spröjs, monterad med kittfals i ytterbågen. Spröjsen är 27 mm bred, det finns även en bredare variant som påminner om en post, den är 59 mm. På insidan har fönstret allmogeprofil på både fönsterbåge och karm. Samma profil finns på spröjsen. Se bild här nedan. Färgade glas och spröjs efter egen skiss Här erbjuder vi dig en unik möjlighet att skapa personliga fönster som stämmer med just ditt hus. Visa oss din skiss med färgade glas, så tillverkar vi. Hämta gärna inspiration från bilderna på detta uppslag. Insida 1+1-fönster med allmogeprofilerade karmar och spröjs. Fast spröjs i ytterbågen. Olika varianter av specialspröjs. Alla specialspröjsade fönster är handkittade. 33

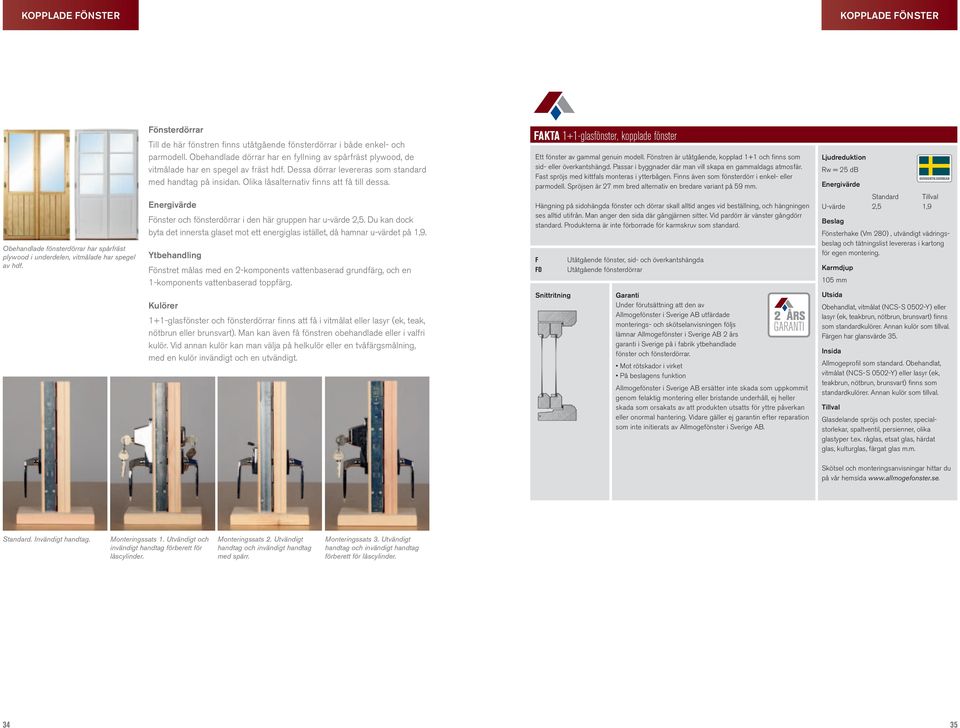

18 Kopplade fönster Kopplade fönster Obehandlade fönsterdörrar har spårfräst plywood i underdelen, vitmålade har spegel av hdf. Fönsterdörrar Till de här fönstren finns utåtgående fönsterdörrar i både enkel- och parmodell. Obehandlade dörrar har en fyllning av spårfräst plywood, de vitmålade har en spegel av fräst hdf. Dessa dörrar levereras som standard med handtag på insidan. Olika låsalternativ finns att få till dessa. Energivärde Fönster och fönsterdörrar i den här gruppen har u-värde 2,5. Du kan dock byta det innersta glaset mot ett energiglas istället, då hamnar u-värdet på 1,9. Ytbehandling Fönstret målas med en 2-komponents vattenbaserad grundfärg, och en 1-komponents vattenbaserad toppfärg. Kulörer 1+1-glasfönster och fönsterdörrar finns att få i vitmålat eller lasyr (ek, teak, nötbrun eller brunsvart). Man kan även få fönstren obehandlade eller i valfri kulör. Vid annan kulör kan man välja på helkulör eller en tvåfärgsmålning, med en kulör invändigt och en utvändigt. FAKTA 1+1-glasfönster, kopplade fönster Ett fönster av gammal genuin modell. Fönstren är utåtgående, kopplad 1+1 och finns som sid- eller överkantshängd. Passar i byggnader där man vill skapa en gammaldags atmosfär. Fast spröjs med kittfals monteras i ytterbågen. Finns även som fönsterdörr i enkel- eller parmodell. Spröjsen är 27 mm bred alternativ en bredare variant på 59 mm. Hängning på sidohängda fönster och dörrar skall alltid anges vid beställning, och hängningen ses alltid utifrån. Man anger den sida där gångjärnen sitter. Vid pardörr är vänster gångdörr standard. Produkterna är inte förborrade för karmskruv som standard. F FD Snittritning Utåtgående fönster, sid- och överkantshängda Utåtgående fönsterdörrar Garanti Under förutsättning att den av Allmogefönster i Sverige AB utfärdade monterings- och skötselanvisningen följs lämnar Allmogefönster i Sverige AB 2 års garanti i Sverige på i fabrik ytbehandlade fönster och fönsterdörrar. Mot rötskador i virket På beslagens funktion Allmogefönster i Sverige AB ersätter inte skada som uppkommit genom felaktig montering eller bristande underhåll, ej heller skada som orsakats av att produkten utsatts för yttre påverkan eller onormal hantering. Vidare gäller ej garantin efter reparation som inte initierats av Allmogefönster i Sverige AB. Ljudreduktion Rw = 25 db Energivärde Standard Tillval U-värde 2,5 1,9 Beslag Fönsterhake (Vm 280), utvändigt vädringsbeslag och tätningslist levereras i kartong för egen montering. Karmdjup 105 mm SVENSKTILLVERKAD Utsida Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Färgen har glansvärde 35. Insida Allmogeprofil som standard. Obehandlat, vitmålat (NCS-S 0502-Y) eller lasyr (ek, teakbrun, nötbrun, brunsvart) finns som standardkulörer. Annan kulör som tillval. Tillval Glasdelande spröjs och poster, specialstorlekar, spaltventil, persienner, olika glastyper t.ex. råglas, etsat glas, härdat glas, kulturglas, färgat glas m.m. Skötsel och monteringsanvisningar hittar du på vår hemsida Standard. Invändigt handtag. Monteringssats 1. Utvändigt och invändigt handtag förberett för låscylinder. Monteringssats 2. Utvändigt handtag och invändigt handtag med spärr. Monteringssats 3. Utvändigt handtag och invändigt handtag förberett för låscylinder

19 Kopplade fönster Storleks- och lagerguide F1 F2 F3 F Lagervara obehandlat, F1 är 2 Även med fast spröjs 2:1. 5 Även med fast spröjs 2:0. vänsterhängt lagerstandard. 3 Endast med fast spröjs 2:1. 6 Endast med fast spröjs 2:0. 1 Även med fast spröjs 1:1. 4 Endast med fast spröjs 1:1. Bröstningshöjd 12 Bröstningshöjd 13 Bröstningshöjd 16 FD FDP Fönsterdörrarna kan fås i fler bröstningshöjder, kontakta din återförsäljare. F2 H F4 H F6 H Ett av luften får ej vara mindre än 4 höjd, gäller alla F2H, F4H och F6H. F1 ÖH

20 Takfönster Takfönster Släpp in ljuset och skapa rymd med takfönster. Med Allmoges takfönster i huset är det lätt att skapa rymd och tillföra ljus. Mörka takvåningar hör till det förflutna. Med takfönster kan du förvandla tidigare outnyttjade utrymmen i huset till värdefull bostadsyta. Vårt breda sortiment ger dig en rad valmöjligheter att lösa just ditt takfönsterbehov. Vi har ett stort urval av lagerfönster, även specialmått och fria fönsterformer tillverkas efter individuella önskemål. All produktion uppfyller de strängaste europeiska byggnormerna och vi strävar efter att tillförsäkra oss de mest prestigefyllda europeiska byggnadscertifieringarna. Våra takfönster är även testade och godkända för skydd mot genomtramp av Sveriges Tekniska Forskningsinstitut. Allmogefönsters takfönster tillverkas för oss av FAKRO, som är en av världens största takfönstertillverkare. Konstruktion och fördelar med fönstret Allmoges takfönster är kvalitetsprodukter tillverkade med modern teknologi. Det garanterar lång livslängd, felfri funktion, säkerhet och utmärkta isoleringsegenskaper. Enbart förstklassiga material används i fönstret för att säkerställa en högkvalitativ och stabil produkt; vilket är speciellt utvald furu som lamellimmas, vakuumimpregneras och målas. Impregneringen bidrar till att ge ett gott skydd mot röta vilket möjliggör långtgående rötskyddsgarantier. Efter impregnering målas fönstren med tre lager vit, högvärdig 2-komponents polyuretanfärg. Utvändigt är fönstret klätt med aluminium och pulverlackerat i RAL Det är dessutom försett med härdat glas som standard, vilket ger skydd mot väder och genomtrampning. Fönstret är testat och typ godkänt av Sveriges Tekniska Forskningsinstitut. Allmoges takfönster spar energi. Det som standard låga u-värdet på 1,4 kan sänkas till 0,9 för att kunna användas i produktionen av energisnåla hus. Glaset är en 2-glas isolerruta försedd med lågemissionsskikt av silveroxid som reflekterar värmestrålning. Mellanrummet mellan glasen är fyllt med isolerande argon. De goda isolerande egenskaperna minskar inte bara värmeförlusterna, utan ökar dessutom inomhuskomforten Energiglas lågemissionsskikt och ädelgas. 2. Härdat glas motståndskraftigt mot hagel. 3. Handtag med två vädringslägen. 4. Impregnerad furu med två lager matt lack. 1 2 Ventilation För att förhindra kondens i tex vindsvåningar är våra takfönster konstruerade med ventilationskammare, som dessutom garanterar ett jämnt och kontrollerbart flöde av tilluft, även vid stängt fönster. Ventilationskammaren har även utmärkta ljuddämpande egenskaper. Den är placerad i karmen och påverkar inte fönstrets glasyta. Beslagen gör det möjligt att rotera fönstret 0 för säker och enkel rengöring inifrån. Handtaget är placerat i bågens nederkant och har två vädringslägen. 39

21 Takfönster Takfönster taklutning 35 taklutning 50 taklutning cm 130 cm 110 cm FPP preselect taklutning 35 FWP-R, FWP-L 110 cm 110 cm 110 cm taklutning 35 taklutning 35 Topp- och pivåhängt takfönster FPP preselect Topp- och pivåhängt takfönster förser rummet med ljus och frisk luft, ger obehindrad tillgång till fönstret och en god utsikt genom det öppna fönstret. Se hur fönstret öppnas på motstående sida. Topp- och pivåhängt takfönster kan utrustas med invändiga och utvändiga tillbehör. Sidhängt evakueringsfönster FWP-R, FWP-L Sidhängt takfönster säkerställer enkel och säker väg till taket och fungerar även som ett evakueringsfönster. Fönstret ger bra ljusinsläpp och förser rummet med frisk luft. Sidhängt takfönster finns som högerhängt eller vänsterhängt och kan öppnas till 90. Fönstret kan utrustas med invändiga och utvändiga tillbehör. Tillägg till standardfönster Glas solskyddsglas ornamentglas självrengörande glas 3-glas isolerruta med energiglas ljudruta säkerhetsruta Former och dimensioner Våra takfönster kan tillverkas i specialmått och fri form efter dina önskemål. 1 BDL, BVL, BXL taklutning 35 taklutning 35 taklutning 35 taklutning 35 taklutning 35 FTP, FTL, FTP-W FTP-elektro FTP-thermo taklutning cm 110 cm 110 cm 110 cm 110 cm 50 cm 130 cm 110 cm 50 cm 50 cm 110 cm 110 cm taklutning 45 taklutning 45 taklutning 45 L-format fasadfönster BDL, BVL, BXL Kombination med L-format fasadfönster installeras i en vertikal vägg tillsammans med ett vanligt takfönster. Denna fönsterkombination ökar ljusinsläppet i rummet samt förbättrar utsikten. Fasadfönstret öppnas pivåhängt och kan även svängas runt 0 för enkel rengöring. BDL har sidohängt takfönster med låsbart handtag. BVL har pivåhängt takfönster. BXL har fast takfönster. Pivåhängt takfönster FTP, FTL, FTP -W Pivåhängt takfönster är den vanligaste typen av takfönster. Det säkerställer ett bra flöde av frisk luft samt ljus in i rummet. Detta fönster öppnas endast pivåhängt och kan roteras 0 för att underlätta rengöring och manövrering av utvändig markis. Det pivåhängda takfönstret kan utrustas både med invändiga och utvändiga tillbehör. Pivåhängt takfönster FTP -elektro Takfönstret FTP-elektro är utrustat med transformator, 24 V motor och kontrollenhet dold under kåpa i aluminium. Fönstret öppnas och stängs enkelt med den tillhörande fjärrkontrollen som även kan styra fönstrets tillval som ex rullgardin. Medföljande regnsensor säkerställer att fönstet stängs vid regn. Maximal fönsteröppning är 24 cm men kan öppnas mer om motorn kopplas bort. Pivåhängt takfönster FTP-thermo Beklädnad och plåtar Utvändig fönsterbeklädnad och intäckningsplåtar kan tillverkas i koppar eller titanzinklegering samt lackas i specialkulörer ur RAL-skalan. Kombinationssystem Kombinationssystemet möjliggör ihopsättning av takfönster i olika grupper; horisontella, vertikala samt block. Standard i detta system är 10 cm mellan takfönstren. Tillbehör Till Allmoges takfönster finns tillbehör som persienner och rullgardiner, myggnät, mörkläggningsgardiner, markiser, fönsterlås, utvändiga och invändiga installationstillbehör mm. 1. Ett topp- och pivåhängt takfönster kan öppnas på två sätt. 2. Topphängd öppning från 0 till 35 gör det enkelt att komma nära fönstret och ger därmed en god utsikt Pivåhängd öppning underlättar vid regöring av fönstret, eftersom utsidan går att vrida inåt rummet FTP-thermo är ett pivåhängt fönster i energibesparande utförande. Fönstret är försett med isolerande 3-glaskassett och har ett låga 0,9 som u-värde. Detta fönster är inte utrustat med ventil. Öppnas på samma sätt som övriga pivåhängda fönster. taklutning cm Med manöverknappen kan du på ett enkelt sätt få fönstret pivåhängt
