1 NYHET! rollertilt.se Vi gräver fram de bästa maskinerna Nr. 5 B Rikstäckande service! Pris: 25:-

2 Kunskapsdriv, kreativitet, nyfikenhet och omtänksamhet Abelcos huvudkontor ligger i natursköna Bovallstrand. Mitt i hjärtat av Bohuslän inte långt från Smögen. Abelco är ett ungt företag (2004) med breda kunskaper och nyskapande idéer. Abelco skapas av medarbetarna och vi har otroligt olika bakgrund det gemensamma är intresset för maskiner! Denna miljö skapar mångfald, energiflöden och många nytänkande idéer och lösningar. Vilket för oss är en förutsättning för att kunna erbjuda dig entreprenadmaskiner med hög prestanda, erkänd kvalitet och beprövad teknik till de lägsta priserna på marknaden. Därför har vi också ett generöst garantiprogram samt ett högeffektivt system för leverans av reservdelar. Från start har Abelco tillhandahållit ett brett program med entreprenadmaskiner; grävmaskiner från 0,9 till 24 ton, hjulgrävare och lastmaskiner för entreprenörer, parkförvaltningar, gatubolag, lantbrukare och golfbanor. Vi anpassar vårt program till ditt behov. Dessutom har vi en mängd tillbehör till din maskin; gummilarver, skopor, hydraulhammare, jordborr, tiltar, rollertiltar och markvibratorer för att nämna några. Allt till marknadens lägsta priser! Direktkontakt den femte faktorn Förutom teknik, kvalitet, tillförlitlighet och bästa pris erbjuder vi också en unik femte faktor direktkontakten! Utan mellanhänder som är kostnadsskapande och tidskrävande ger vi ett lägre direktpris till dig. Direktkontakten medför dessutom att vi kan reagera snabbt på dina önskemål och synpunkter. Abelco anpassar programmet till dina föränderliga behov - stora som små! Ledande tillverkare Leverantörerna till abelcos maskiner är idag Kinas ledande och största tillverkare av entreprenadmaskiner. De tillverkar också maskiner och utrustning för bland andra Liebherr, Caterpillar med flera. Säker teknik - Hög kvalitet Bra service Abelcos produkter innehåller många komponenter som återfinns hos betydligt dyrare maskinleverantörer. Motorerna kommer i huvudsak från väletablerade Perkins, Kubota och Cummins och är miljögodkända enligt högsta gällande EU-standard. Alla maskiner från Abelco är utrustade med hydraulteknik från bl a Japanska Toshiba och Kawasaki, västerländska Parker, Danfoss och Rexroth. Vi har i Sverige anpassat systemen för våra kunders krav på flexibilitet, precision och effektivitet. Vi kan därför garantera tillförlitlig hydraulik i världsklass oavsett maskin. Kom och testa själv! Övrig konstruktion och den slutliga sammansättningen sker i ultra moderna anläggningar med högsta kvalitet och precision i kinesiska provinserna Jiangsu och Guangxi. Med kända märken på motorer och hydraulik får du pålitlig teknik och låga underhållskostnader. Vi har dessutom ett rikstäckande nät av över 70 servicepartners runt hela Sverige. Vi utvecklar efter dina önskemål Vi på Abelco arbetar med konstant utveckling, vi lyssnar på dig som maskinförare, tar till oss dina åsikter och förbättrar konstant produkterna med målsättning att nå den absoluta världsklassen på alla punkter. Därför har vi sedan maj 2004 ändrat på över 500 små och stora detaljer enbart på våra grävmaskiner. För oss är en kundstyrd produktutveckling en självklarhet du vet ju bäst vad du vill ha! Snabb distribution För att säkerställa god och snabb service är vårt distributionssystem för reservdelar baserat på flygtransporter från USA och Asien. Från våra Europeiska partners nyttjar vi 48-timmarsleveranser till servicelagret i Bovallstrand. Mikael Andersson, vd Tfn E-post: ma@abelco.se

3 så kan man sammanfatta Abelco! Prova hyr köp Givetvis finns Abelcos maskiner för provkörning. Vill du prova maskinen en tid, kan du hyra den. Blir du nöjd med maskinen och vill köpa den, drar vi av största delen av hyran från priset! Tillval efter behov Alla modeller kan utrustas med en mängd tillval för olika ändamål; till exempel är extrahydraulik redan framdragen på stickan. Det är bara att koppla till ytterligare aggregat som hydraulhammare, tiltskopa eller jordborr du väljer! Kontakta oss för offert och finansieringsförslag. Abelco (näst!) störst i Sverige! Det är inte utan stolthet vi kan konstatera att tillgänglig statistik pekar på att Abelco en ung och stark fyraåring under 2007 och för tredje året i rad är näst största minigrävarleverantören på den svenska marknaden; första halvåret såldes 97 Abelco bandburna grävmaskiner under 8 ton! Alla andra fabrikat tillsammans skall ha sålt 435 maskiner (enligt maskinleverantörerna), detta ger Abelco för andra året en marknadsandel över 15%. Vem som sålt mest vet inte vi då detaljsiffrorna hålls hemliga av maskinleverantörerna, men vi vet att fabrikat tillsammans presterat 435 maskiner, så vi räknar bakvägen, Vi är ärliga det tycker vi är rakt och rättfram. För Abelco spelar procent ingen egentlig roll, utan det roliga är att vi har fått 400 nya nöjda Abelco grävmaskinsägare sedan start. Tack för förtroendet! Ett lägre pris - En ren bonus! Oavsett modell gör du ett klokt val, du får en produkt av absolut världsklass anpassad för Norden och som ren bonus får du ordentligt med pengar över jämfört med andra fabrikat på marknaden, jämför själv.

4 zl640 / zl500 Stark och mångsidig från SEK zl640/500 är våra värstingar till hjullastare. zl640 lastar lätt en boggibil i två tag. Det går snabbt, bekvämt och effektivt. Maskinerna är högpresterande arbetshästar i produktionsprocessen. De är konstruerade för tunga och svåra arbeten, perfekta i grusgropen. Dess inträngningsförmåga, drift och stabilitet är överraskande bra. Maskinerna är utrustade med underhållsfria ZF/Grazianoaxlar och sluten våt flerskivig broms. Det hydrauliska styrsystemet har dubbla pumpar, vilket reducerar energiförluster och ökar tillförlitligheten. Arbetet är flexibelt och enkelt med det pilotstyrda hydrauliska servosystemet. Hjullastarna är designade för att vara användar- och servicevänliga. I och urstigning går snabbt och enkelt. SNABBFAKTA zl640 ZF/Graziano axlar, med diffbroms Sluten våt flerskivig broms. Dubbla kolvar i hydrauliska styrsystemet Komfortabel, säker förarmiljö Full servohydralik Tonade rutor Elektronisk huvudströmbrytare 6-cylindrig 8,3 l Cumminsmotor på 236 hp Full arbetsbelysning Teknisk data, zl500 / zl640 sid. 9 4

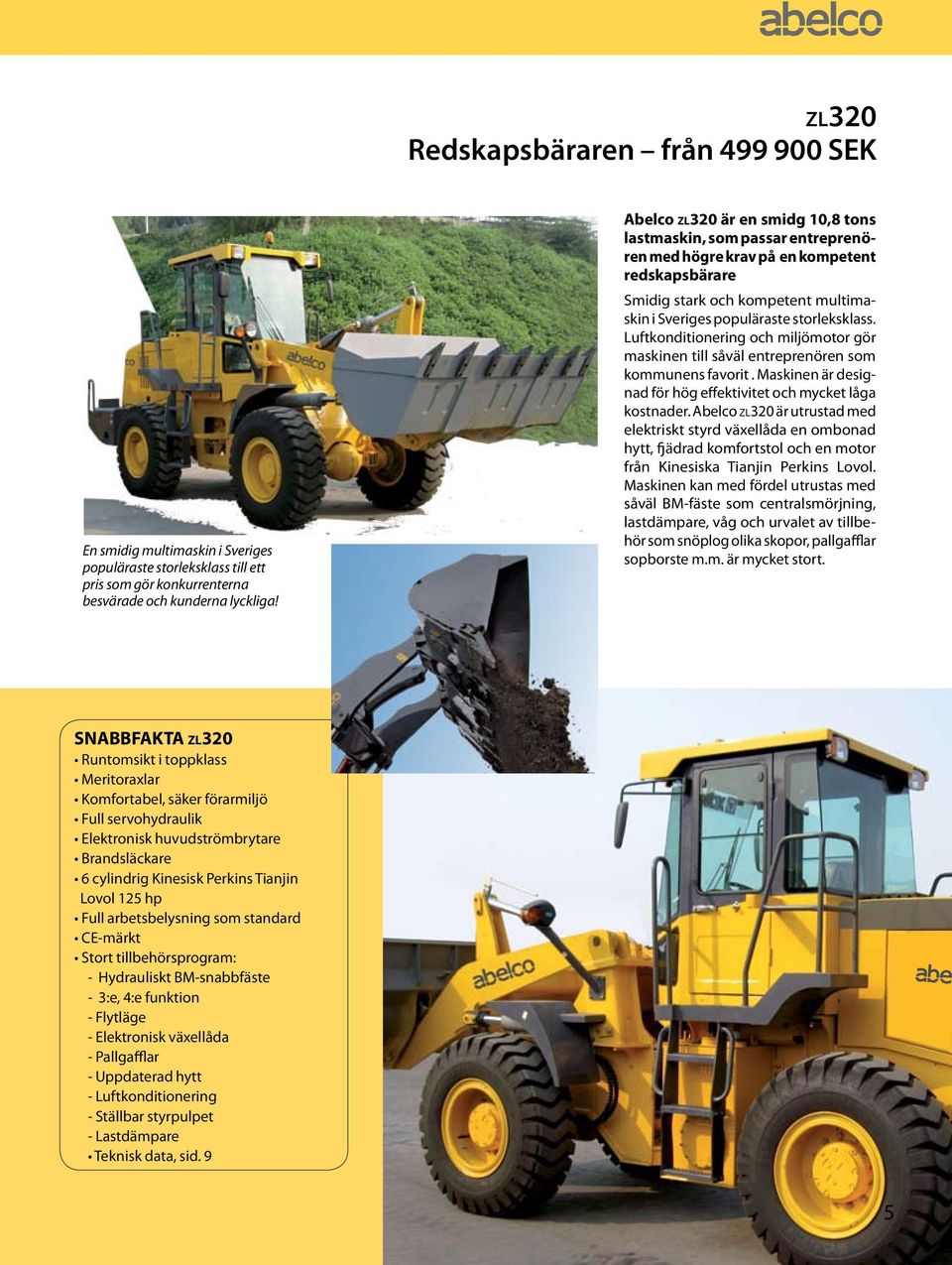

5 zl320 Redskapsbäraren från SEK En smidig multimaskin i Sveriges populäraste storleksklass till ett pris som gör konkurrenterna besvärade och kunderna lyckliga! Abelco zl320 är en smidg 10,8 tons lastmaskin, som passar entreprenören med högre krav på en kompetent redskapsbärare Smidig stark och kompetent multimaskin i Sveriges populäraste storleksklass. Luftkonditionering och miljömotor gör maskinen till såväl entreprenören som kommunens favorit. Maskinen är designad för hög effektivitet och mycket låga kostnader. Abelco zl320 är utrustad med elektriskt styrd växellåda en ombonad hytt, fjädrad komfortstol och en motor från Kinesiska Tianjin Perkins Lovol. Maskinen kan med fördel utrustas med såväl BM-fäste som centralsmörjning, lastdämpare, våg och urvalet av tillbehör som snöplog olika skopor, pallgafflar sopborste m.m. är mycket stort. SNABBFAKTA zl320 Runtomsikt i toppklass Meritoraxlar Komfortabel, säker förarmiljö Full servohydraulik Elektronisk huvudströmbrytare Brandsläckare 6 cylindrig Kinesisk Perkins Tianjin Lovol 125 hp Full arbetsbelysning som standard Stort tillbehörsprogram: - Hydrauliskt BM-snabbfäste - 3:e, 4:e funktion - Flytläge - Elektronisk växellåda - Pallgafflar - Uppdaterad hytt - Luftkonditionering - Ställbar styrpulpet - Lastdämpare Teknisk data, sid. 9 5

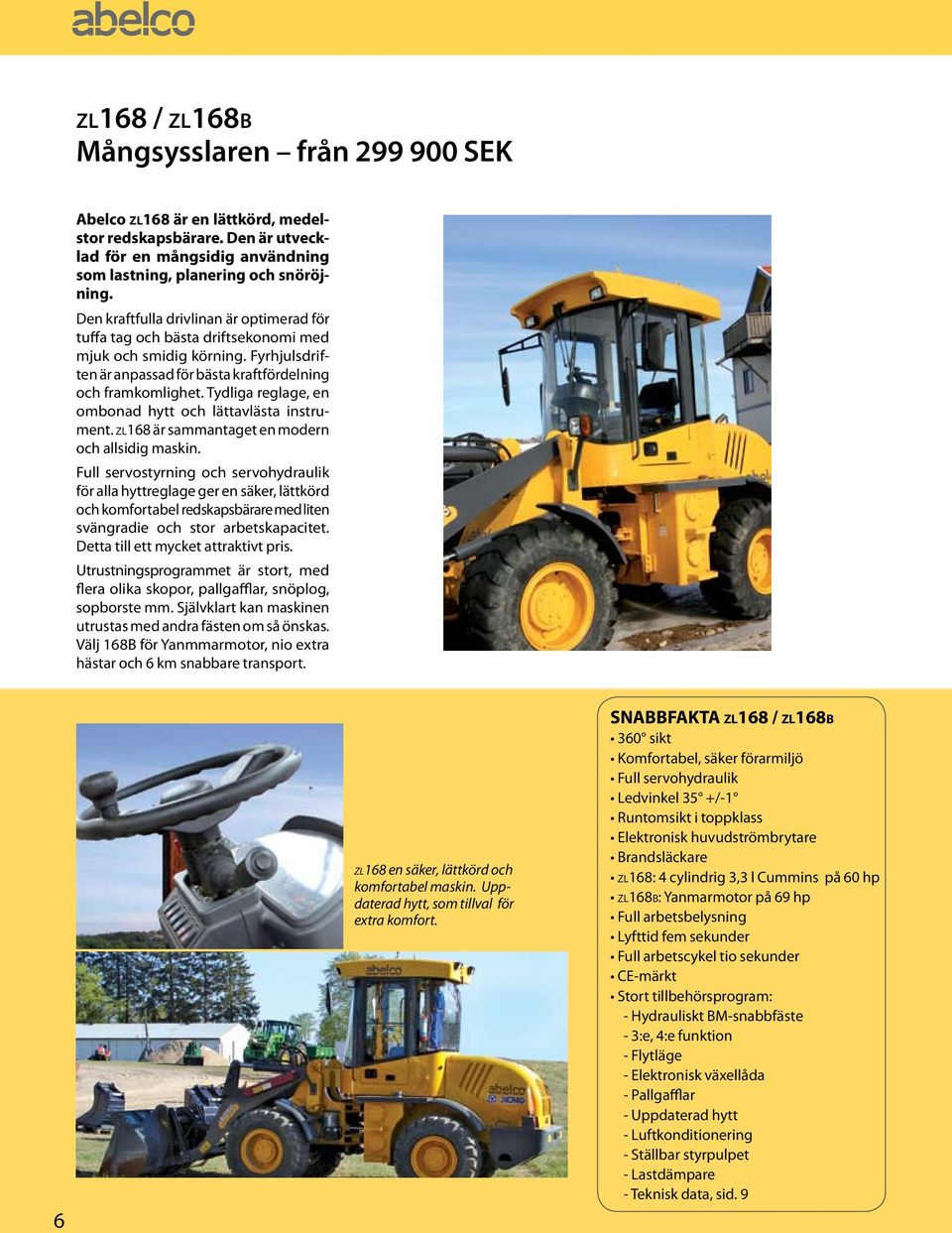

6 zl168 / zl168b Mångsysslaren från SEK Abelco ZL168 är en lättkörd, medelstor redskapsbärare. Den är utvecklad för en mångsidig användning som lastning, planering och snöröjning. Den kraftfulla drivlinan är optimerad för tuffa tag och bästa driftsekonomi med mjuk och smidig körning. Fyrhjulsdriften är anpassad för bästa kraftfördelning och framkomlighet. Tydliga reglage, en ombonad hytt och lättavlästa instrument. zl168 är sammantaget en modern och allsidig maskin. Full servostyrning och servohydraulik för alla hyttreglage ger en säker, lättkörd och komfortabel redskapsbärare med liten svängradie och stor arbetskapacitet. Detta till ett mycket attraktivt pris. Utrustningsprogrammet är stort, med flera olika skopor, pallgafflar, snöplog, sopborste mm. Självklart kan maskinen utrustas med andra fästen om så önskas. Välj 168B för Yanmmarmotor, nio extra hästar och 6 km snabbare transport. 6 zl168 en säker, lättkörd och komfortabel maskin. Uppdaterad hytt, som tillval för extra komfort. SNABBFAKTA zl168 / zl168b 360 sikt Komfortabel, säker förarmiljö Full servohydraulik Ledvinkel 35 +/-1 Runtomsikt i toppklass Elektronisk huvudströmbrytare Brandsläckare zl168: 4 cylindrig 3,3 l Cummins på 60 hp zl168b: Yanmarmotor på 69 hp Full arbetsbelysning Lyfttid fem sekunder Full arbetscykel tio sekunder Stort tillbehörsprogram: - Hydrauliskt BM-snabbfäste - 3:e, 4:e funktion - Flytläge - Elektronisk växellåda - Pallgafflar - Uppdaterad hytt - Luftkonditionering - Ställbar styrpulpet - Lastdämpare - Teknisk data, sid. 9

7 zl80 / zl50 Perfekta medarbetaren från SEK Måttspecifikation zl50. zl50 Abelcos zl50 är den minsta maskinen i klassen av våra hjullastare. Det är en mycket smidig maskin som har en vändradie på endast 1989 mm. Med sin smala design tar den sig lätt igenom trånga passager och dörrar. Men är fortfarande en kompetent maskin när det gäller lastkapacitet. Kan utrustas med bredare däck för stabilare körning och lägre marktryck. zl50 Maskinen har ett stort urval av tillbehör. zl80 Abelcos zl80 är snäppet större än sin lillebror zl50. En stabilare maskin som fortfarande har kvar sin smidighet. Den låga vikten i förhållande till maskinens kapacitet, gör den perfekt för arbete i parker, golfbanor och på andra ömtåliga underlag. SNABBFAKTA zl50 / zl80 Hydrostatisk fyrhjulsdrift Multifunktionsspak Snabbfäste som standard Arbetsstrålkastare Dubbelverkande hyd. uttag Elfläkt till hydraulkyl 3-cylindrig Perkins 27 hp Steglös fartreglering Tipplast, 798/1272 kg Tillbehör t.ex. pallgafflar, skopor, mm. zl50 7

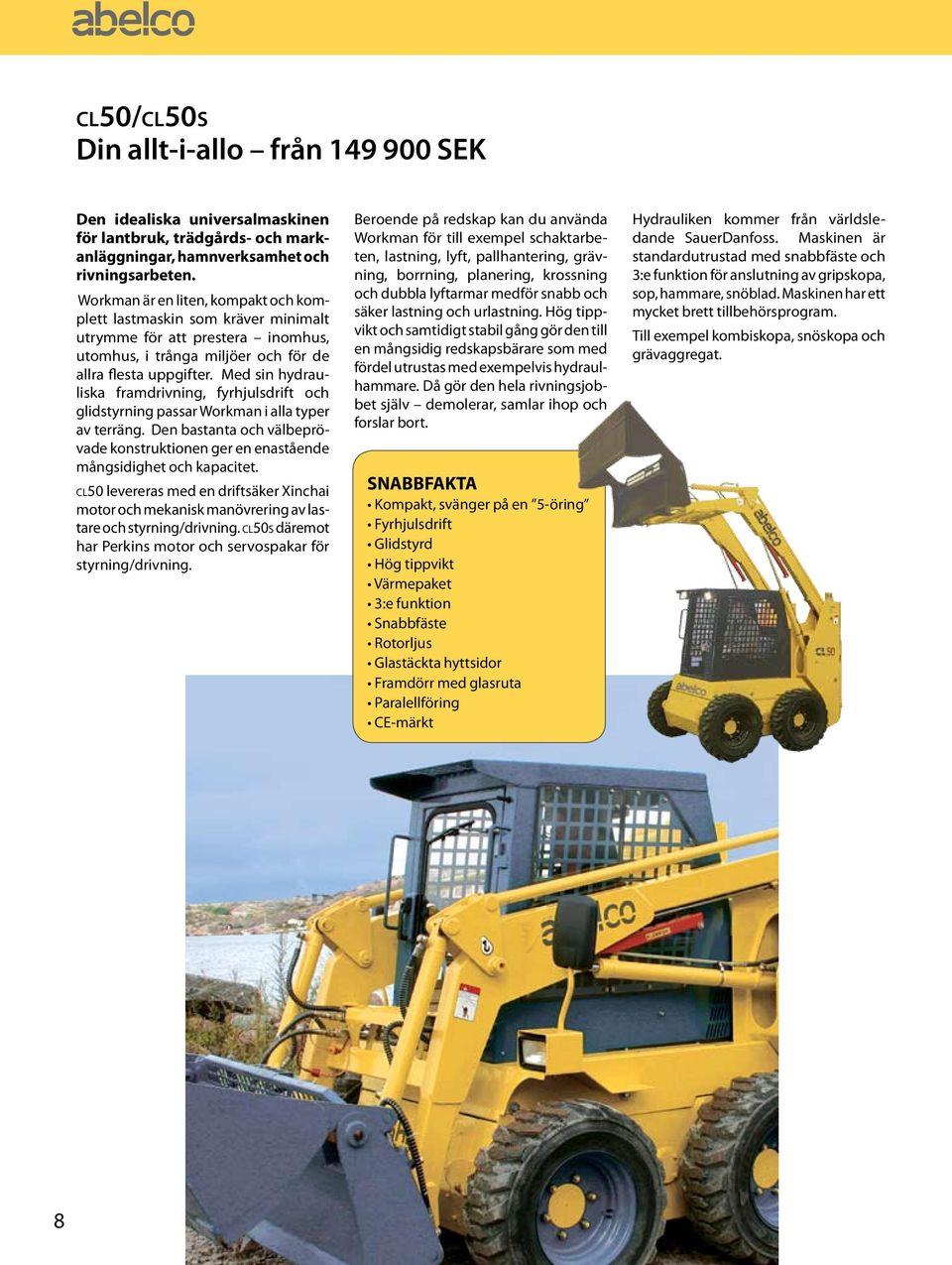

8 cl50/cl50s Din allt-i-allo från SEK Den idealiska universalmaskinen för lantbruk, trädgårds- och markanläggningar, hamnverksamhet och rivningsarbeten. Workman är en liten, kompakt och komplett lastmaskin som kräver minimalt utrymme för att prestera inomhus, utomhus, i trånga miljöer och för de allra flesta uppgifter. Med sin hydrauliska framdrivning, fyrhjulsdrift och glidstyrning passar Workman i alla typer av terräng. Den bastanta och välbeprövade konstruktionen ger en enastående mångsidighet och kapacitet. cl50 levereras med en driftsäker Xinchai motor och mekanisk manövrering av lastare och styrning/drivning. cl50s däremot har Perkins motor och servospakar för styrning/drivning. Beroende på redskap kan du använda Workman för till exempel schaktarbeten, lastning, lyft, pallhantering, grävning, borrning, planering, krossning och dubbla lyftarmar medför snabb och säker lastning och urlastning. Hög tippvikt och samtidigt stabil gång gör den till en mångsidig redskapsbärare som med fördel utrustas med exempelvis hydraulhammare. Då gör den hela rivningsjobbet själv demolerar, samlar ihop och forslar bort. SNABBFAKTA Kompakt, svänger på en 5-öring Fyrhjulsdrift Glidstyrd Hög tippvikt Värmepaket 3:e funktion Snabbfäste Rotorljus Glastäckta hyttsidor Framdörr med glasruta Paralellföring Hydrauliken kommer från världsledande SauerDanfoss. Maskinen är standardutrustad med snabbfäste och 3:e funktion för anslutning av gripskopa, sop, hammare, snöblad. Maskinen har ett mycket brett tillbehörsprogram. Till exempel kombiskopa, snöskopa och grävaggregat. 8

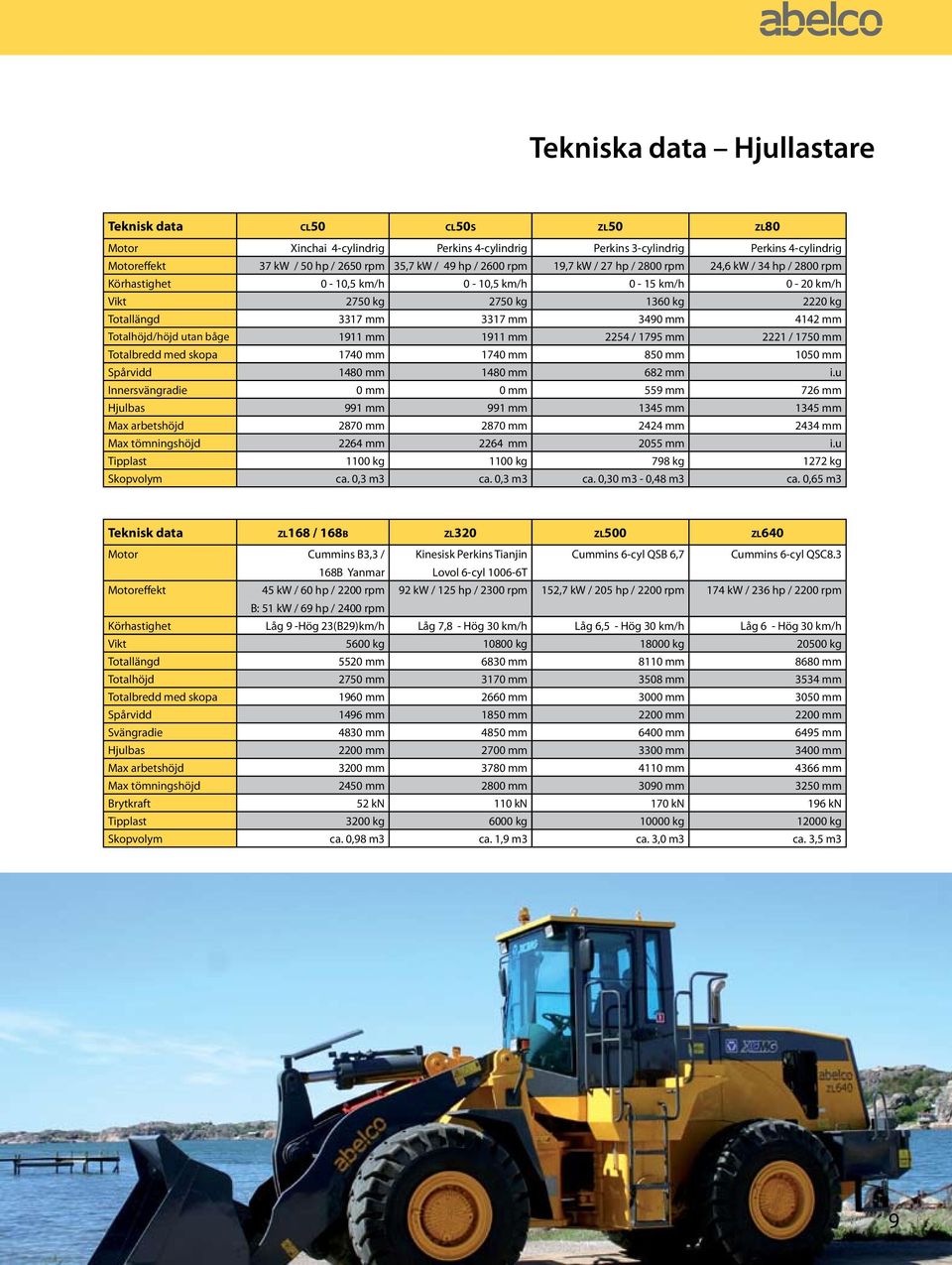

9 Tekniska data Hjullastare Teknisk data cl50 cl50s zl50 zl80 Motor Xinchai 4-cylindrig Perkins 4-cylindrig Perkins 3-cylindrig Perkins 4-cylindrig Motoreffekt 37 kw / 50 hp / 2650 rpm 35,7 kw / 49 hp / 2600 rpm 19,7 kw / 27 hp / 2800 rpm 24,6 kw / 34 hp / 2800 rpm Körhastighet 0-10,5 km/h 0-10,5 km/h 0-15 km/h 0-20 km/h Vikt 2750 kg 2750 kg 1360 kg 2220 kg Totallängd 3317 mm 3317 mm 3490 mm 4142 mm Totalhöjd/höjd utan båge 1911 mm 1911 mm 2254 / 1795 mm 2221 / 1750 mm Totalbredd med skopa 1740 mm 1740 mm 850 mm 1050 mm Spårvidd 1480 mm 1480 mm 682 mm i.u Innersvängradie 0 mm 0 mm 559 mm 726 mm Hjulbas 991 mm 991 mm 1345 mm 1345 mm Max arbetshöjd 2870 mm 2870 mm 2424 mm 2434 mm Max tömningshöjd 2264 mm 2264 mm 2055 mm i.u Tipplast 1100 kg 1100 kg 798 kg 1272 kg Skopvolym ca. 0,3 m3 ca. 0,3 m3 ca. 0,30 m3-0,48 m3 ca. 0,65 m3 Teknisk data zl168 / 168b zl320 zl500 zl640 Motor Cummins B3,3 / Kinesisk Perkins Tianjin Cummins 6-cyl QSB 6,7 Cummins 6-cyl QSC B Yanmar Lovol 6-cyl T Motoreffekt 45 kw / 60 hp / 2200 rpm 92 kw / 125 hp / 2300 rpm 152,7 kw / 205 hp / 2200 rpm 174 kw / 236 hp / 2200 rpm B: 51 kw / 69 hp / 2400 rpm Körhastighet Låg 9 -Hög 23(B29)km/h Låg 7,8 - Hög 30 km/h Låg 6,5 - Hög 30 km/h Låg 6 - Hög 30 km/h Vikt 5600 kg kg kg kg Totallängd 5520 mm 6830 mm 8110 mm 8680 mm Totalhöjd 2750 mm 3170 mm 3508 mm 3534 mm Totalbredd med skopa 1960 mm 2660 mm 3000 mm 3050 mm Spårvidd 1496 mm 1850 mm 2200 mm 2200 mm Svängradie 4830 mm 4850 mm 6400 mm 6495 mm Hjulbas 2200 mm 2700 mm 3300 mm 3400 mm Max arbetshöjd 3200 mm 3780 mm 4110 mm 4366 mm Max tömningshöjd 2450 mm 2800 mm 3090 mm 3250 mm Brytkraft 52 kn 110 kn 170 kn 196 kn Tipplast 3200 kg 6000 kg kg kg Skopvolym ca. 0,98 m3 ca. 1,9 m3 ca. 3,0 m3 ca. 3,5 m3 9

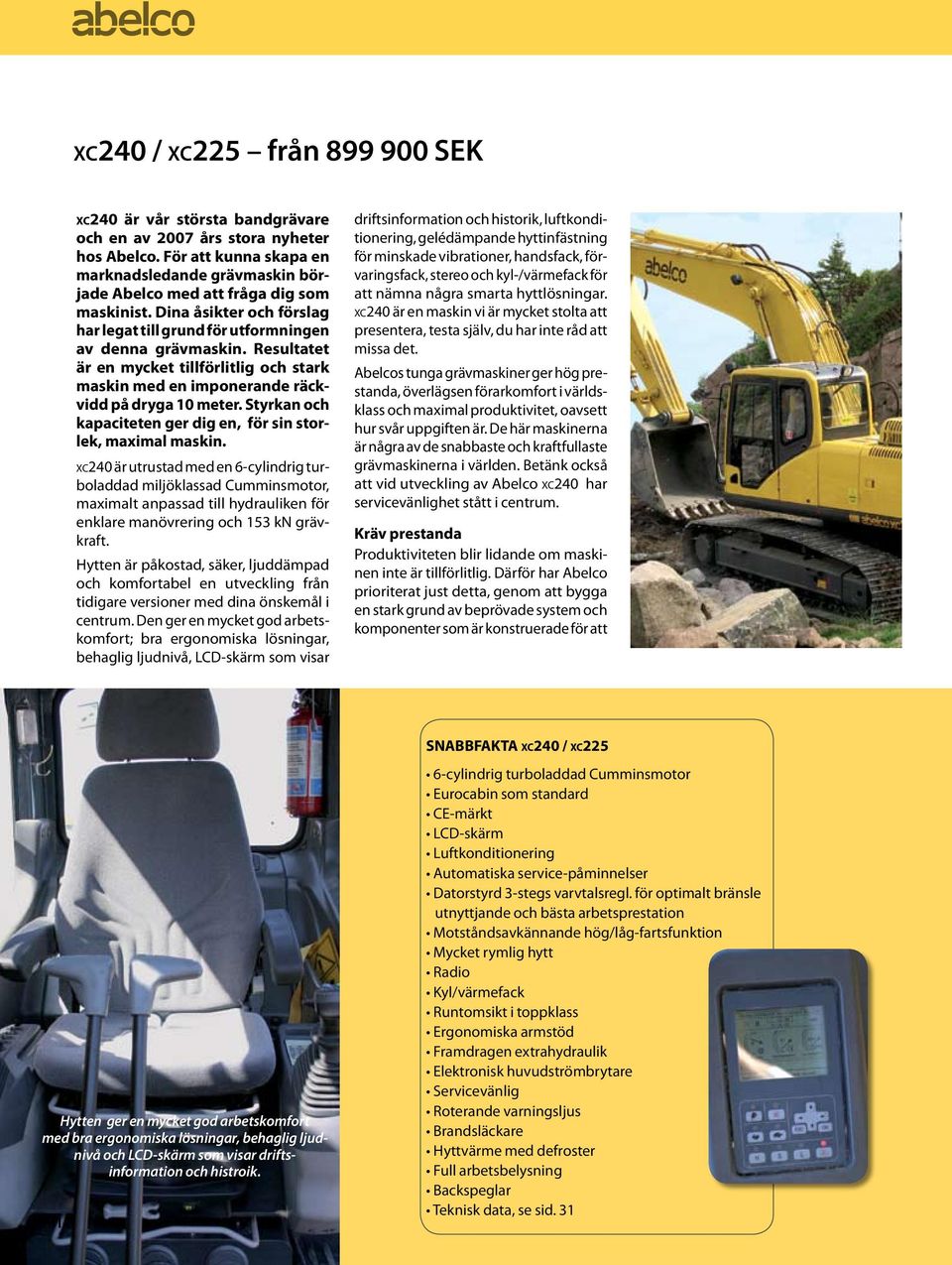

10 xc240 / xc225 från SEK xc240 är vår största bandgrävare och en av 2007 års stora nyheter hos Abelco. För att kunna skapa en marknadsledande grävmaskin började Abelco med att fråga dig som maskinist. Dina åsikter och förslag har legat till grund för utformningen av denna grävmaskin. Resultatet är en mycket tillförlitlig och stark maskin med en imponerande räckvidd på dryga 10 meter. Styrkan och kapaciteten ger dig en, för sin storlek, maximal maskin. xc240 är utrustad med en 6-cylindrig turboladdad miljöklassad Cumminsmotor, maximalt anpassad till hydrauliken för enklare manövrering och 153 kn grävkraft. Hytten är påkostad, säker, ljuddämpad och komfortabel en utveckling från tidigare versioner med dina önskemål i centrum. Den ger en mycket god arbetskomfort; bra ergonomiska lösningar, behaglig ljudnivå, LCD-skärm som visar driftsinformation och historik, luftkonditionering, gelédämpande hyttinfästning för minskade vibrationer, handsfack, förvaringsfack, stereo och kyl-/värmefack för att nämna några smarta hyttlösningar. xc240 är en maskin vi är mycket stolta att presentera, testa själv, du har inte råd att missa det. Abelcos tunga grävmaskiner ger hög prestanda, överlägsen förarkomfort i världsklass och maximal produktivitet, oavsett hur svår uppgiften är. De här maskinerna är några av de snabbaste och kraftfullaste grävmaskinerna i världen. Betänk också att vid utveckling av Abelco xc240 har servicevänlighet stått i centrum. Kräv prestanda Produktiviteten blir lidande om maskinen inte är tillförlitlig. Därför har Abelco prioriterat just detta, genom att bygga en stark grund av beprövade system och komponenter som är konstruerade för att Hytten ger en mycket god arbetskomfort med bra ergonomiska lösningar, behaglig ljudnivå och LCD-skärm som visar driftsinformation och histroik. 10 SNABBFAKTA xc240 / xc225 6-cylindrig turboladdad Cumminsmotor Eurocabin som standard LCD-skärm Luftkonditionering Automatiska service-påminnelser Datorstyrd 3-stegs varvtalsregl. för optimalt bränsle utnyttjande och bästa arbetsprestation Motståndsavkännande hög/låg-fartsfunktion Mycket rymlig hytt Radio Kyl/värmefack Runtomsikt i toppklass Ergonomiska armstöd Framdragen extrahydraulik Elektronisk huvudströmbrytare Servicevänlig Roterande varningsljus Brandsläckare Hyttvärme med defroster Full arbetsbelysning Backspeglar Teknisk data, se sid. 31

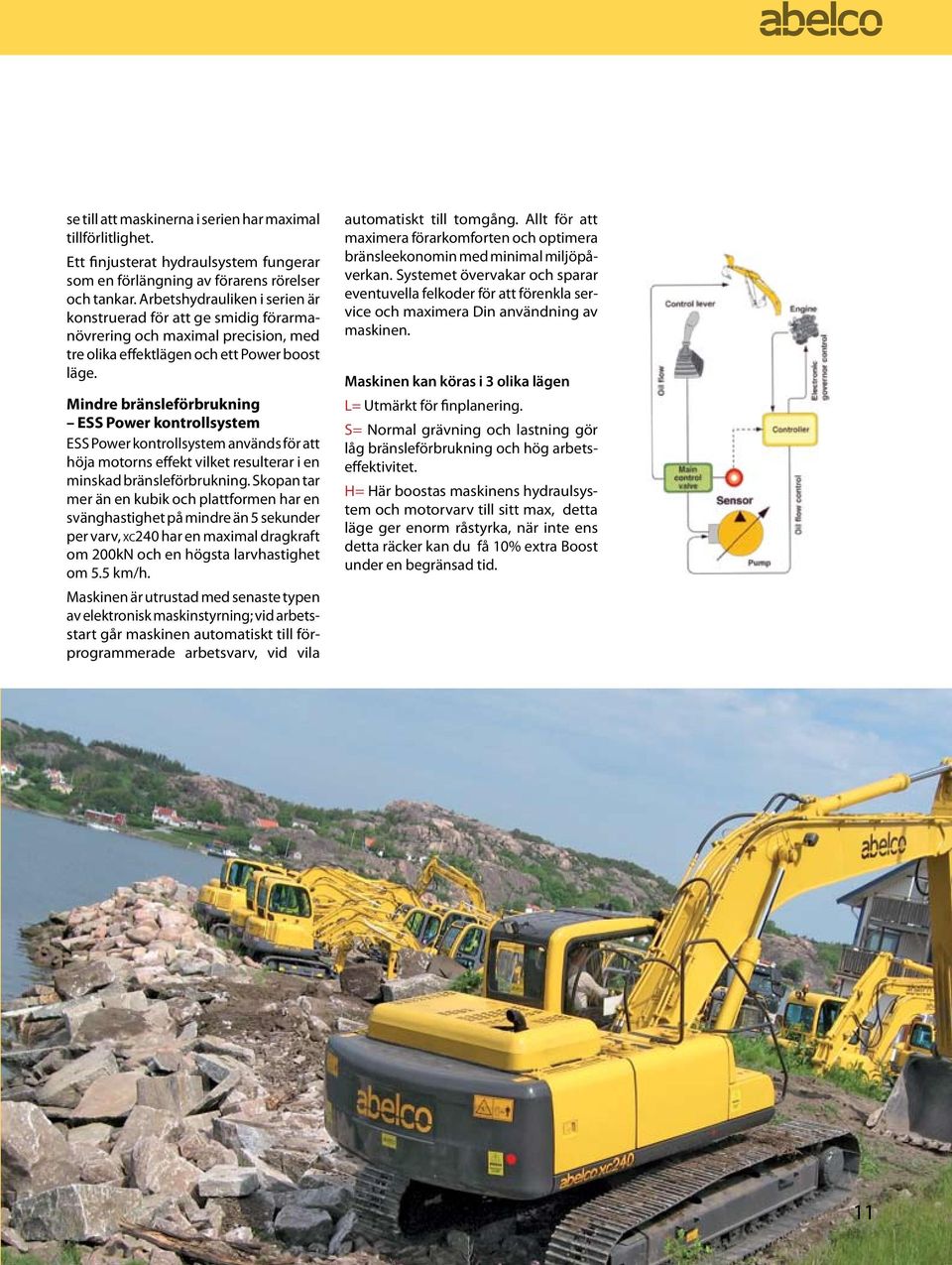

11 se till att maskinerna i serien har maximal tillförlitlighet. Ett finjusterat hydraulsystem fungerar som en förlängning av förarens rörelser och tankar. Arbetshydrauliken i serien är konstruerad för att ge smidig förarmanövrering och maximal precision, med tre olika effektlägen och ett Power boost läge. Mindre bränsleförbrukning ESS Power kontrollsystem ESS Power kontrollsystem används för att höja motorns effekt vilket resulterar i en minskad bränsleförbrukning. Skopan tar mer än en kubik och plattformen har en svänghastighet på mindre än 5 sekunder per varv, xc240 har en maximal dragkraft om 200kN och en högsta larvhastighet om 5.5 km/h. Maskinen är utrustad med senaste typen av elektronisk maskinstyrning; vid arbetsstart går maskinen automatiskt till förprogrammerade arbetsvarv, vid vila automatiskt till tomgång. Allt för att maximera förarkomforten och optimera bränsleekonomin med minimal miljöpåverkan. Systemet övervakar och sparar eventuvella felkoder för att förenkla service och maximera Din användning av maskinen. Maskinen kan köras i 3 olika lägen L= Utmärkt för finplanering. S= Normal grävning och lastning gör låg bränsleförbrukning och hög arbetseffektivitet. H= Här boostas maskinens hydraulsystem och motorvarv till sitt max, detta läge ger enorm råstyrka, när inte ens detta räcker kan du få 10% extra Boost under en begränsad tid. 11

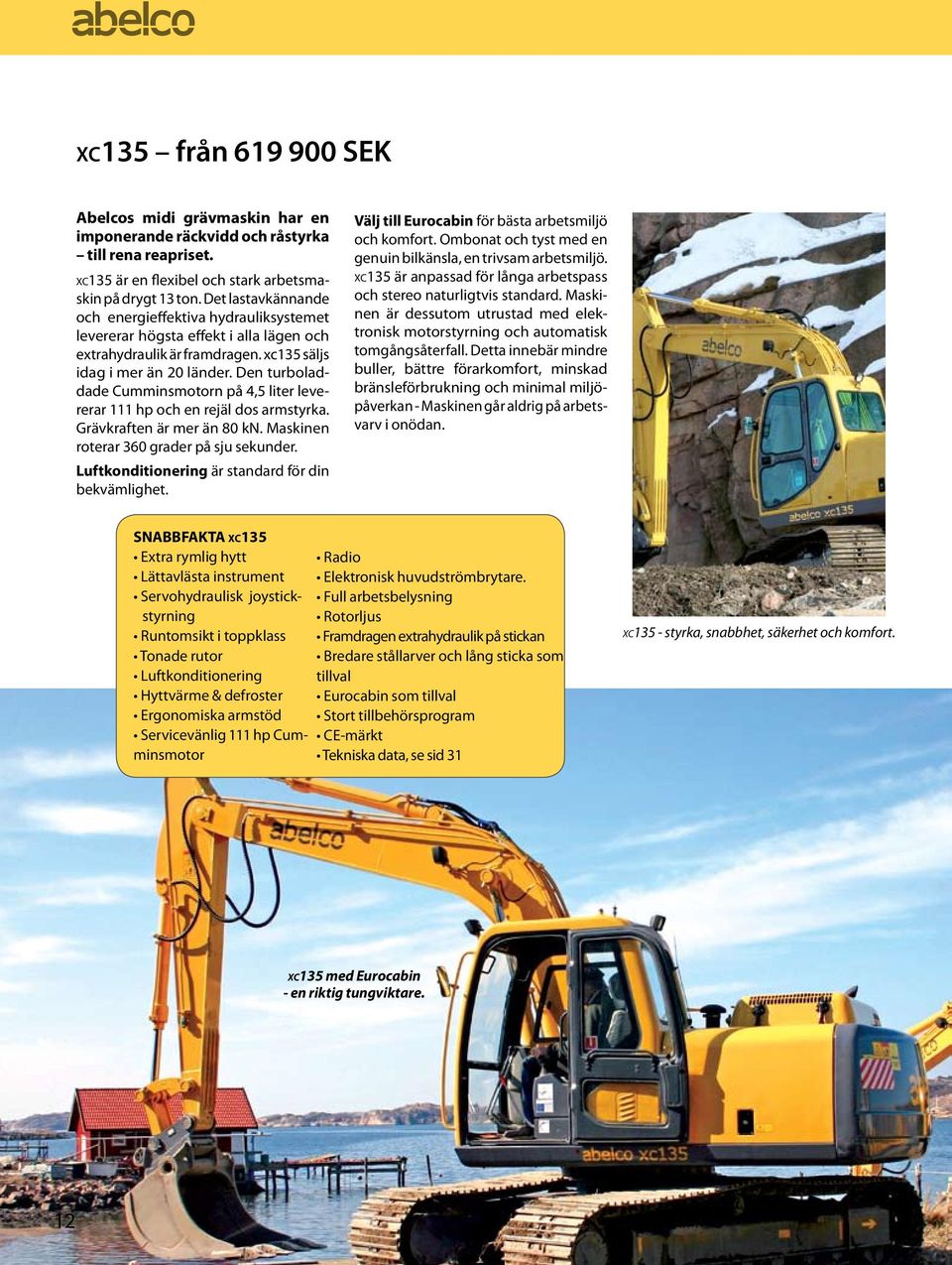

12 xc135 från SEK Abelcos midi grävmaskin har en imponerande räckvidd och råstyrka till rena reapriset. xc135 är en flexibel och stark arbetsmaskin på drygt 13 ton. Det lastavkännande och energieffektiva hydrauliksystemet levererar högsta effekt i alla lägen och extrahydraulik är framdragen. xc135 säljs idag i mer än 20 länder. Den turboladdade Cumminsmotorn på 4,5 liter levererar 111 hp och en rejäl dos armstyrka. Grävkraften är mer än 80 kn. Maskinen roterar 360 grader på sju sekunder. Luftkonditionering är standard för din bekvämlighet. Välj till Eurocabin för bästa arbetsmiljö och komfort. Ombonat och tyst med en genuin bilkänsla, en trivsam arbetsmiljö. xc135 är anpassad för långa arbetspass och stereo naturligtvis standard. Maskinen är dessutom utrustad med elektronisk motorstyrning och automatisk tomgångsåterfall. Detta innebär mindre buller, bättre förarkomfort, minskad bränsleförbrukning och minimal miljöpåverkan - Maskinen går aldrig på arbetsvarv i onödan. SNABBFAKTA xc135 Extra rymlig hytt Lättavlästa instrument Servohydraulisk joystickstyrning Runtomsikt i toppklass Tonade rutor Luftkonditionering Hyttvärme & defroster Ergonomiska armstöd Servicevänlig 111 hp Cumminsmotor Radio Elektronisk huvudströmbrytare. Full arbetsbelysning Rotorljus Framdragen extrahydraulik på stickan Bredare stållarver och lång sticka som tillval Eurocabin som tillval Stort tillbehörsprogram Tekniska data, se sid 31 xc135 - styrka, snabbhet, säkerhet och komfort. xc135 med Eurocabin - en riktig tungviktare. 12

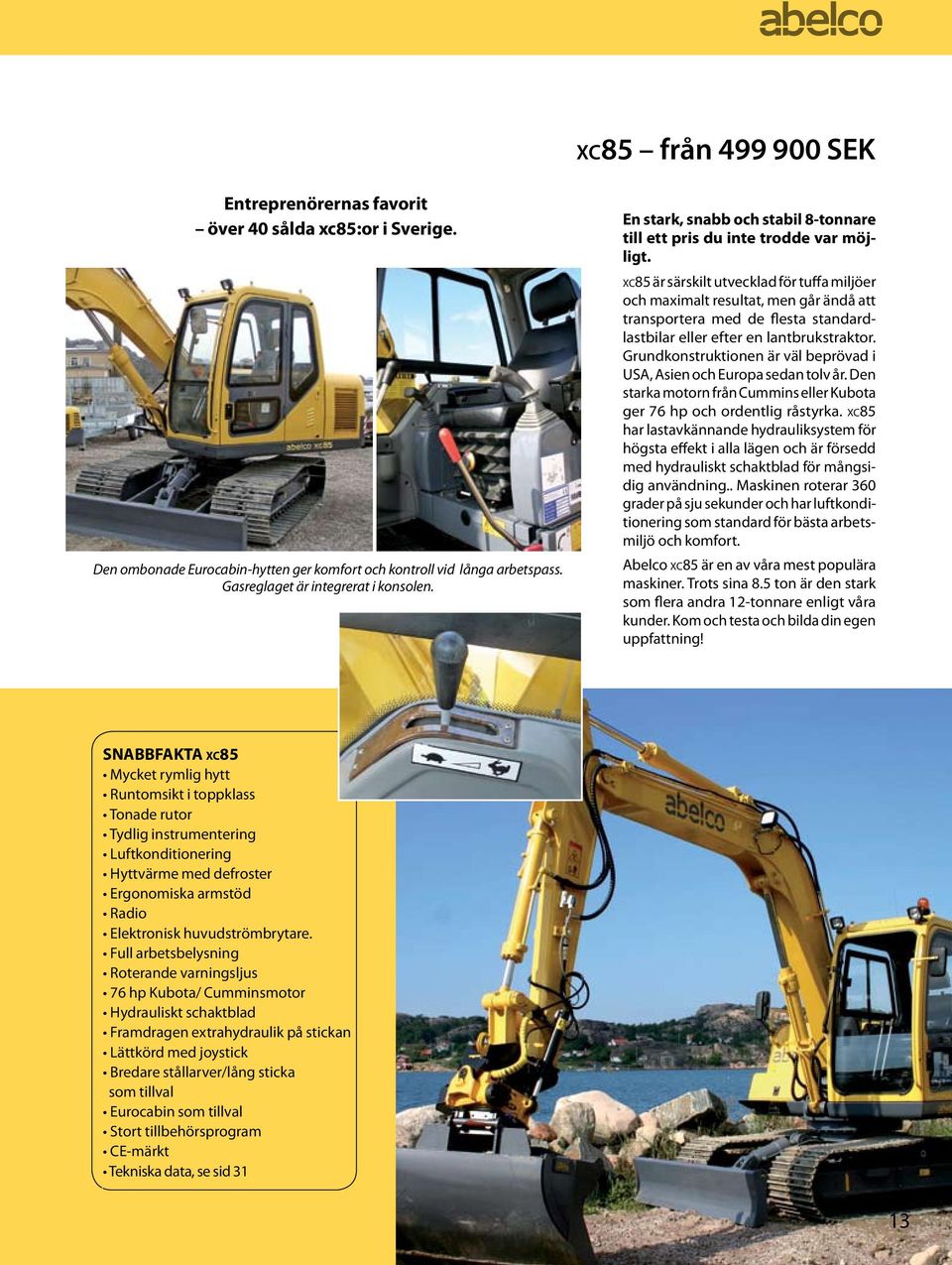

13 xc85 från SEK Entreprenörernas favorit över 40 sålda xc85:or i Sverige. Den ombonade Eurocabin-hytten ger komfort och kontroll vid långa arbetspass. Gasreglaget är integrerat i konsolen. En stark, snabb och stabil 8-tonnare till ett pris du inte trodde var möjligt. xc85 är särskilt utvecklad för tuffa miljöer och maximalt resultat, men går ändå att transportera med de flesta standardlastbilar eller efter en lantbrukstraktor. Grundkonstruktionen är väl beprövad i USA, Asien och Europa sedan tolv år. Den starka motorn från Cummins eller Kubota ger 76 hp och ordentlig råstyrka. xc85 har lastavkännande hydrauliksystem för högsta effekt i alla lägen och är försedd med hydrauliskt schaktblad för mångsidig användning.. Maskinen roterar 360 grader på sju sekunder och har luftkonditionering som standard för bästa arbetsmiljö och komfort. Abelco xc85 är en av våra mest populära maskiner. Trots sina 8.5 ton är den stark som flera andra 12-tonnare enligt våra kunder. Kom och testa och bilda din egen uppfattning! SNABBFAKTA xc85 Mycket rymlig hytt Runtomsikt i toppklass Tonade rutor Tydlig instrumentering Luftkonditionering Hyttvärme med defroster Ergonomiska armstöd Radio Elektronisk huvudströmbrytare. Full arbetsbelysning Roterande varningsljus 76 hp Kubota/ Cumminsmotor Hydrauliskt schaktblad Framdragen extrahydraulik på stickan Lättkörd med joystick Bredare stållarver/lång sticka som tillval Eurocabin som tillval Stort tillbehörsprogram Tekniska data, se sid 31 13

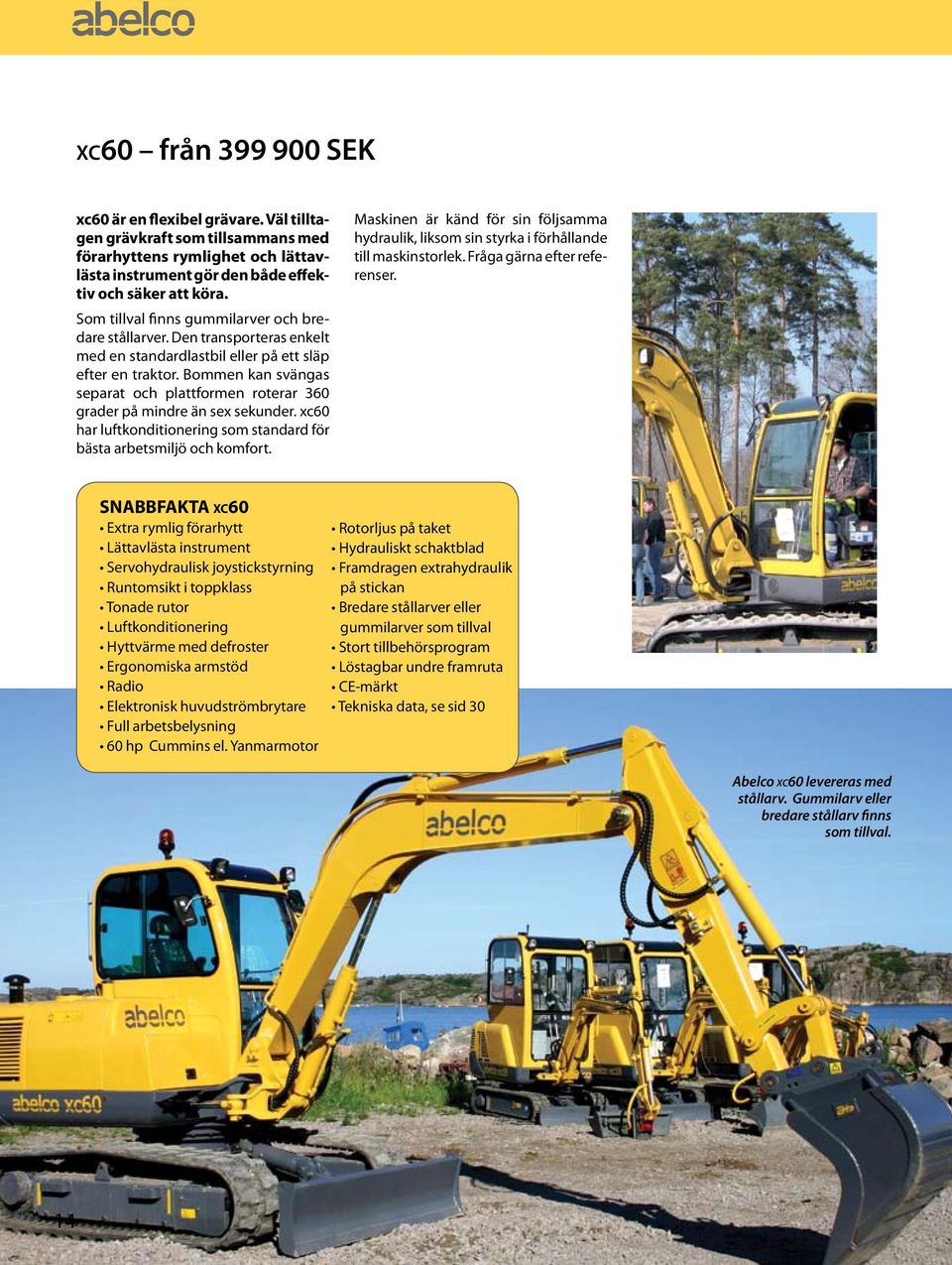

14 xc60 från SEK xc60 är en flexibel grävare. Väl tilltagen grävkraft som tillsammans med förarhyttens rymlighet och lättavlästa instrument gör den både effektiv och säker att köra. Som tillval finns gummilarver och bredare stållarver. Den transporteras enkelt med en standardlastbil eller på ett släp efter en traktor. Bommen kan svängas separat och plattformen roterar 360 grader på mindre än sex sekunder. xc60 har luftkonditionering som standard för bästa arbetsmiljö och komfort. Maskinen är känd för sin följsamma hydraulik, liksom sin styrka i förhållande till maskinstorlek. Fråga gärna efter referenser. SNABBFAKTA xc60 Extra rymlig förarhytt Lättavlästa instrument Servohydraulisk joystickstyrning Runtomsikt i toppklass Tonade rutor Luftkonditionering Hyttvärme med defroster Ergonomiska armstöd Radio Elektronisk huvudströmbrytare Full arbetsbelysning 60 hp Cummins el. Yanmarmotor Rotorljus på taket Hydrauliskt schaktblad Framdragen extrahydraulik på stickan Bredare stållarver eller gummilarver som tillval Stort tillbehörsprogram Löstagbar undre framruta Tekniska data, se sid 30 Abelco xc60 levereras med stållarv. Gummilarv eller bredare stållarv finns som tillval. 14

15 Uppgraderad hytt på alla grävmaskiner från 2,5 ton Från årsmodell 2006 har alla grävmaskiner från 2,5 ton och uppåt fått en omfattande uppgradering av förarhytten. Från 2008 finns dessutom Eurocabin som tillval. Förbättringen märks främst i hytten. Frontrutans list följer med upp, vilket ger bättre sikt. Förbättrad ventilation/defroster, bättre ljudisolering och ny interiör. Interiör Bättre framåtsikt nedre tätningslisten är monterad på rutan som lyfts upp, vilket ger fri sikt framåt. Defrosterutblås mot frontruta. Gasdämpad framruta med tvåhandsgrepp för öppning och låsning. Elektroniskt styrd växling mellan bomsväng och hyttrotation. Elektriskt styrd högfart Nya, komfortabla och justerbara armstöd Förbättrad ljudisolering Tjockare gummimatta med grövre raster för att samla upp smuts bättre. Tystare förarmiljö Ny färgsättning i hytt Löstagbar undre framruta Exteriör Full arbetsbelysning Ny färgsättning Tyst och komfortabel. Byggd för långa arbetspass för proffs. Halkskydd monterat på maskinens övre bas. Eurocabin Välj till Eurocabin till din maskin för bästa arbetsmiljö och komfort - ombonat och bekvämt. Träimitation och mjuka ytor ger en trivsam arbetsmiljö anpassad för långa arbetspass och med stereo och högtalare med god prestanda som standard. Eurocabin är hytten som höjer maskinen till en ny dimension. Abelco med Eurocabin för proffs. 400 grävare på 4 år med en målsättning om en såld maskin per dag för 2008, talar för sig själv. 15

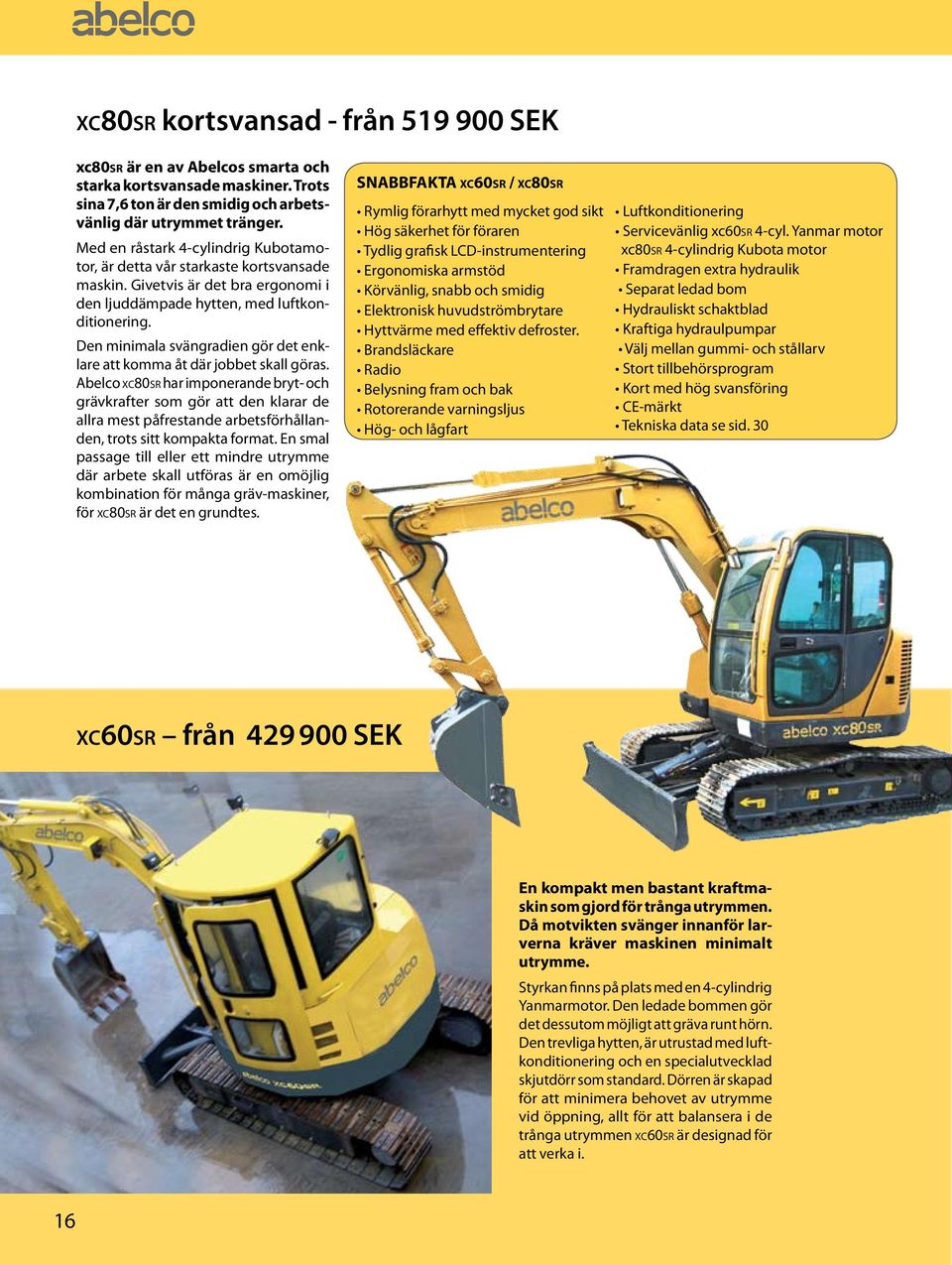

16 xc80sr kortsvansad - från SEK xc80sr är en av Abelcos smarta och starka kortsvansade maskiner. Trots sina 7,6 ton är den smidig och arbetsvänlig där utrymmet tränger. Med en råstark 4-cylindrig Kubotamotor, är detta vår starkaste kortsvansade maskin. Givetvis är det bra ergonomi i den ljuddämpade hytten, med luftkonditionering. Den minimala svängradien gör det enklare att komma åt där jobbet skall göras. Abelco xc80sr har imponerande bryt- och grävkrafter som gör att den klarar de allra mest påfrestande arbetsförhållanden, trots sitt kompakta format. En smal passage till eller ett mindre utrymme där arbete skall utföras är en omöjlig kombination för många gräv-maskiner, för xc80sr är det en grundtes. SNABBFAKTA xc60sr / xc80sr Rymlig förarhytt med mycket god sikt Hög säkerhet för föraren Tydlig grafisk LCD-instrumentering Ergonomiska armstöd Körvänlig, snabb och smidig Elektronisk huvudströmbrytare Hyttvärme med effektiv defroster. Brandsläckare Radio Belysning fram och bak Rotorerande varningsljus Hög- och lågfart Luftkonditionering Servicevänlig xc60sr 4-cyl. Yanmar motor xc80sr 4-cylindrig Kubota motor Framdragen extra hydraulik Separat ledad bom Hydrauliskt schaktblad Kraftiga hydraulpumpar Välj mellan gummi- och stållarv Stort tillbehörsprogram Kort med hög svansföring Tekniska data se sid. 30 xc60sr från SEK En kompakt men bastant kraftmaskin som gjord för trånga utrymmen. Då motvikten svänger innanför larverna kräver maskinen minimalt utrymme. Styrkan finns på plats med en 4-cylindrig Yanmarmotor. Den ledade bommen gör det dessutom möjligt att gräva runt hörn. Den trevliga hytten, är utrustad med luftkonditionering och en specialutvecklad skjutdörr som standard. Dörren är skapad för att minimera behovet av utrymme vid öppning, allt för att balansera i de trånga utrymmen xc60sr är designad för att verka i. 16

17 xc40sr kortsvansad från SEK En otroligt kompakt maskin som gjord för trånga utrymmen. Då motvikten svänger innanför larverna kräver maskinen inte mer utrymme än marken den står på. Styrkan finns på plats med en 4-cylindrig motor och den ledade bommen gör det dessutom möjligt att gräva runt hörn. Utöver en komfortabel bullerdämpade hytt är xc40sr utrustad med luftkonditionering och en specialutvecklad skjutdörr som standard. Dörren är skapad för att verkligen ta minimalt med plats vid öppning, xc40sr är designad för att klara trånga utrymmen. Drar in rumpan för enkel passage! SNABBFAKTA xc40sr Rymlig förarhytt med mycket god sikt Hög säkerhet för föraren Tydlig grafisk LCD-instrumentering Ergonomiska armstöd Körvänlig, snabb, smidig Elektronisk huvudströmbrytare Hyttvärme med effektiv defroster Brandsläckare Radio Belysning fram och bak Roterande varningsljus Hög- och lågfart Luftkonditionering Servicevänlig 4-cyl. Kubota motor Framdragen extra hydraulik Separat ledad bom Hydrauliskt schaktblad Kraftiga hydraulpumpar Enkelt underhåll Välj mellan gummi- och stållarv Stort tillbehörsprogram Tekniska data se sid 30 17

18 Små detaljer som skiljer! Spak för snabbfäste standard En kväll satt vi på Abelco och spånade; - Att spaken till det mekaniska snabbfästet alltid skall ligga o rulla runt inne i hytten! Ett enkelt fäste någonstans på maskinen att fästa spaken i måste väl vara ganska enkelt att fixa och eftersökt hos kunden? Vi kollade runt lite och erbjuder nu vår lilla uppfinning på alla maskiner kostnadsfritt. Du slipper nu att leta efter låsspaken på marken, runt maskinen eller i hytten. Du fäster enkelt spaken på bommen med ett klick efter att du använt den och vet varje gång vart den är. Enkelt och snabbt, bara ett klick bort. Skyddsram för bomtrålkastare standard I höstas kom de första maskinerna med skyddsram för att skydda lamporna på maskinbommen. Lamporna är mycket utsatta på bommen, det kan vara trångt och snårigt eller så är man bara fokuserad på annat och plötsligt har lampan slagits sönder. En enkel liten metallskärm är nu monterad runt lampan och tar första smällen om olyckan är framme. Gangsterkeps Regn- och solskydd utrusta din maskin! När regnet öser ned eller solen gassar vill man gärna fortsätt ha framrutan öppen om du inte vill använda din AC-anläggning. (Obs! Standard från xc25 och uppåt) Problemet är bara att du antingen får blöta fötter eller blir bländad. Nu har vi löst detta på ett enkelt sätt; vi monterar ett regn/solskydd i rostfritt ovan framrutan, på så sätt sitter du torr och med full sikt på arbetet. Säg till om du vill utrusta din maskin med detta. Pristillägget är blygsamt! Gasfjäderassisterad fönsterupphängning standard Sedan start har Abelcomaskiner upp till xc60 utrustats med en gasfjäder och bastanta handtag med tumgrepp för att förenkla själva lyftmomentet när framrutan öppnas. Framrutan är alltså assisterad av en gasfjäder vilket gör att den kraft som krävs för att skjuta upp rutan i de spår den är monterad i är minimal. Rutan låses sedan i uppskjutet läge till dess att du väljer att ta ned den igen. Smidigt och enkelt för föraren. Klick, klick som en av kunderna sa. Skopans infästningsvinkel standard En minimaskin används ibland för lastning av lastbilar eller traktorkärror. Men det är inte ovanligt att maskinen med skopan i toppläge tappar det mesta av materialet som hamnar bredvid. Det händer andra i branschen och det hände oss första gången vi levererade en xc18 till kund, den maskinen var dessutom utrustad med en powertilt. Kunden ringde redan efter några dagar och var helt uppgiven. Vilket föranledde att Vi gick runt och prövade maskiner under en mässa i Sverige och förvånansvärt många av våra branschkollegors maskiner klarar inte att lasta en lastbil. Testa det nästa gång du testar en minigrävare! 18 På Abelco har vi löst detta genom att designa skopor och snabbfästen med rätt vinklar så att maskinen håller materialet tills föraren väljer att tippa av. Bilden visar en xc40 och xc20.

19 xc40/xc45 från SEK Maskinen levereras med stål- eller gummilarv efter ditt behov. xc45 har ett bredare underrede. Abelco xc40 är en fyra ton liten grävare med extrem räckvidd. Med klassens längsta räckvidd får du en maskin som är byggd för största resultat på begränsade ytor, med minimal miljöpåverkan. Samtidigt är den både kraftfull och smidig med en fyrcylindrig Kubota/Cumminsmotor. Båda maskinerna är utrustade med luftkonditionering som standard. Den långa bommen kan svängas separat i 85 grader och plattformen roterar 360 grader på endast fem sekunder. Ett lastavkännande trepumps hydrauliksystem ser till att högsta effekt uppnås. Abelco xc45, om fyra och ett halvt ton har ett bredare underrede än xc40 och en större motvikt för högsta stabilitet. I kombination med en rollertilt är xc45 en utmärkt planeringsmaskin med längre räckvidd och med en råstyrka som överträffar det mesta. xc45 är en stor maskin i liten maskins förklädnad. SNABBFAKTA xc40 / xc45 Extra rymlig förarhytt med mycket god sikt Tydlig grafisk instrumentering Ergonomiska armstöd Körvänlig, snabb och smidig Elektronisk huvudströmbrytare Hyttvärme med defroster Radio Tonade rutor Full arbetsbelysning Rotorljus på taket 4-cylindrig Cummins/ Kubotamotor på 43 hp Luftkonditionering Framdragen extrahydraulik Separat ledad bom Hydrauliskt schaktblad Gummilarver från Bridgestone Stort tillbehörsprogram Välj mellan gummi- och stållarv Tekniska data, se sid

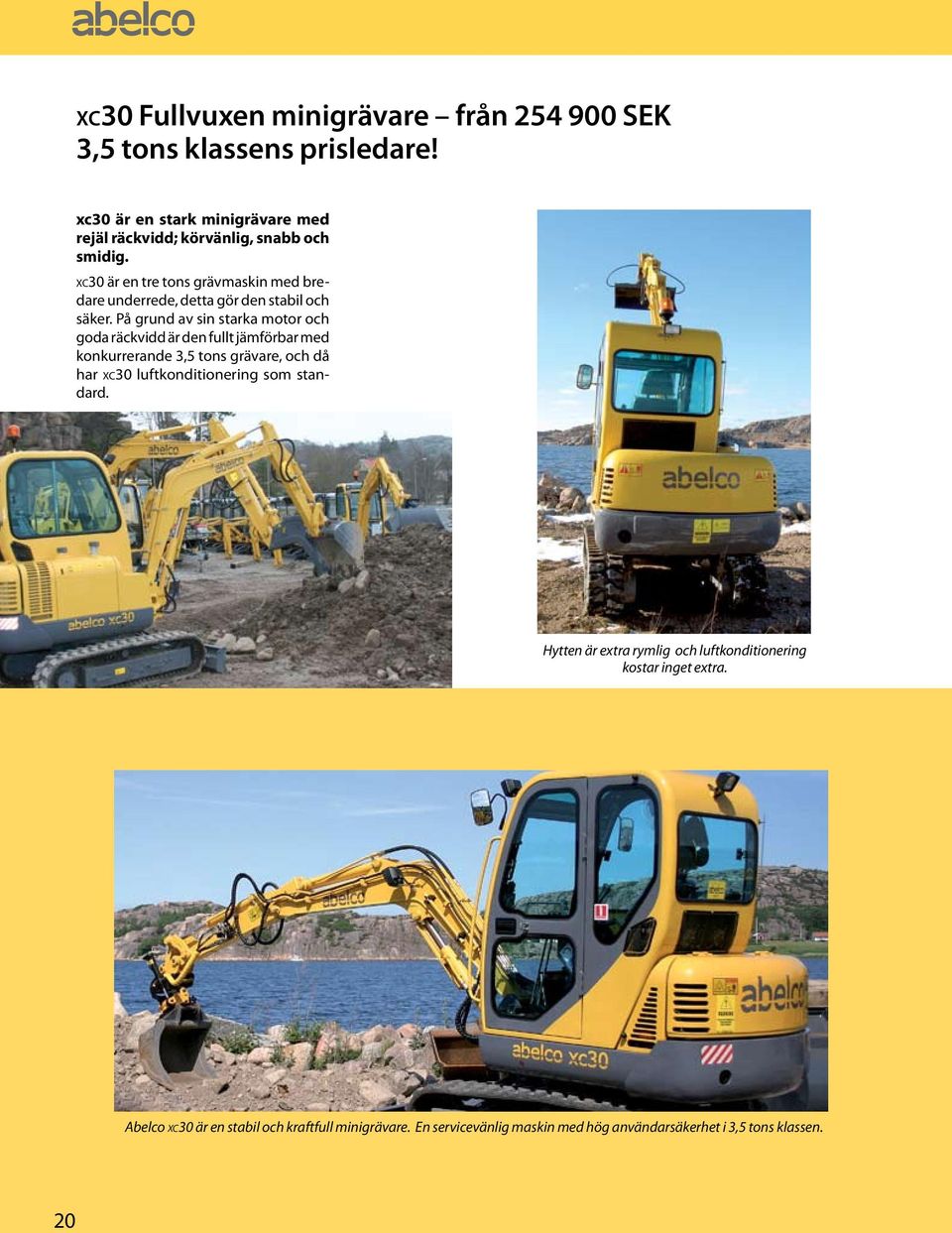

20 xc30 Fullvuxen minigrävare från SEK 3,5 tons klassens prisledare! xc30 är en stark minigrävare med rejäl räckvidd; körvänlig, snabb och smidig. xc30 är en tre tons grävmaskin med bredare underrede, detta gör den stabil och säker. På grund av sin starka motor och goda räckvidd är den fullt jämförbar med konkurrerande 3,5 tons grävare, och då har xc30 luftkonditionering som standard. Hytten är extra rymlig och luftkonditionering kostar inget extra. Abelco xc30 är en stabil och kraftfull minigrävare. En servicevänlig maskin med hög användarsäkerhet i 3,5 tons klassen. 20

21 xc25 Kraftpaketet från SEK xc25 är en kraftig minigrävare för entreprenören med höga krav på kapacitet och redskap. xc25 är lätt att transportera, tack vare den låga vikten som medger transport på släp efter lätt lastbil i kombination med BEkörkort. Detta gör att xc25 blir maskinen för den som vill kunna ta större jobb som kräver redskap och kapacitet från maskinen, men inte har dragfordonet för en tyngre maskin Den kraftiga minigrävaren. Här utrustad med kabelskopa från AB-skopan. SNABBFAKTA xc25 / xc30 Extra rymlig hytt med god sikt runt om Hög användarsäkerhet Elektronisk huvudströmbrytare Hyttvärme med defroster Radio Tonade rutor Full arbetsbelysning Rotorljus Hög och lågfart Servicevänlig 29 hp Cumminsmotor Framdragen extrahydraulik Separat ledad bom Hydrauliskt schaktblad Gummilarver från Bridgestone Kraftiga hydraulpumpar Stort tillbehörsprogram Luftkonditionering Tekniska data, se sid 29 21

22 xc20 från SEK Maskinen är mycket kraftfull och samtidigt snabb, smidig och lättkörd. Den är särskilt lämplig för arbete i trånga miljöer. Det effektiva trepumps hydrauliksystemet ger högsta effekt i alla lägen. xc20 har separat ledad bom för till exempel arbete nära husväggar och expanderbart underrede. Detta ger xc20 sin smidighet, samt en större stabilitet och grävkraft när så krävs - med bibehållen arbetskapacitet. SNABBFAKTA xc20 Expanderbart underrede Framdragen extrahydraulik Separat ledad bom Bridgestone gummilarver som standard Extra rymlig hytt med god sikt runt om Joystickstyrning Servicevänlig 20 hp miljömotor från Perkins Hydrauliskt schaktblad Hydraulik från bl a Nashi Elektronisk huvudströmbrytare Servohydraulik Full arbetsbelysning Brandsläckare Tonade rutor Högfart tillval Rotorljus Teknisk data, se sid 29 22

23 xc18 från SEK xc18 är en av våra populäraste modeller som i mer än tio år visat sin duglighet i USA, Asien och Europa på 4 år har vi i Sverige snart 100 nöjda användare av modellen. maskinen är utrustad med en extra stor och komfortabel hytt. Maskinen är mycket kraftfull men samtidigt smidig och lättkörd, och särskilt lämplig för arbete i trånga miljöer. Det effektiva trepumps hydrauliksystemet ger högsta effekt i alla lägen. Bommen kan svängas separat och hela maskinen roterar 360 grader på endast sju sekunder. xc18 erbjuds med förlängd sticka för längre räckvidd och vår populära powertilt som tillval. Maskinen är försedd med gummilarver från kända Bridgestone. xc18 kan transporteras på släpvagn efter större personbil, eller lätt lastbil med BEkörkort. SNABBFAKTA xc18 Extra rymlig hytt med god sikt runt om Hög säkerhet för användaren Joystickstyrning Tonade rutor Brandsläckare Elektronisk huvudströmbrytare Rotorljus Full arbetsbelysning Hydrauliskt schaktblad Framdragen extrahydraulik Separat ledad bom Bridgestone gummilarver som standard Hydrauliskt schaktblad Servicevänlig 20 hp motor från Perkins Hydraulik från bl a Nashi Högfart tillval Teknisk data, se sid 28 23

24 xc16 från SEK xc16 finns med eller utan hytt - båda med pilotservo och expanderbart underrede. Den är lättkörd och smidig och tar sig lätt fram i trånga utrymmen. xc16 har ett expanderbart underrede som kan varieras mellan mm. Detta ger xc16 smidighet och framkomlighet, samt större stabilitet och grävkraft när så krävs - med bibehållen arbetskapacitet. xc16 har expanderbart underrede xc16 på bilden är extrautrustad med hydrauliskt tiltbar planeringskopa, snabbfäste och lång sticka. SNABBFAKTA xc16 Servicevänlig 20 hp miljömotor från Perkins Elektronisk huvudströmbrytare Servohydraulik Full arbetsbelysning som standard Separat ledad bom Hydrauliskt schaktblad Gummilarver från Bridgestone Stort tillbehörsprogram Hyttmodell enbart Värmepaket Radio Tonade rutor Backspeglar Teknisk data, se sid 28 24

25 xc14 från SEK Abelco xc14 är en kompakt, liten och smidig minigrävmaskin. Modellen finns i båge- eller i hyttversion. xc14 är utrustad med servohydraulik och joystickstyrning vilket gör den lätt manövrerad. Och därför också är uthyrningsfirmornas favorit, med en oslagbar total-ekonomi. Vi har inte funnit någon maskin som ens kommit i närheten av detta erbjudande. xc14 är utrustad med servohydraulik och joystickstyrning. Lättkörd som få. SNABBFAKTA xc14 Servicevänlig 18 hp motor Servohydraulik med joystickstyrning Elektronisk huvudströmbrytare Servohydraulik Full arbetsbelysning som standard Separat ledad bom Hydrauliskt schaktblad Gummilarver från Bridgestone Stort tillbehörsprogram Hyttmodell enbart Värmepaket Radio Tonade rutor Backspeglar Extrautrusta din xc14 med vår populära powertilt. Teknisk data, se sid 28 25

26 xc09 från SEK Själva kallar vi den Mullvaden en kapabel lättviktare med kapacitet att ta för sig och förmågan att nå svåråtkomliga utrymmen. Vår minsta modell är en kraftfull minimaskin med förhållandevis lång bom och kort sticka. Det innebär god åtkomlighet i miljöer med begränsad arbetshöjd, exempelvis inne i byggnader. Den korta stickan ger också extra kraft för tuffare tag i trånga utrymmen. xc09 har en ren design för enkelt underhåll och rengöring. Den är mycket lättkörd och den låga vikten på endast 900 kg innebär att endast B-körkort krävs för transport på släpvagn efter personbil. Inkommer höstern Maskinen är lättransporterad med släpvagn och personbil. Endast B-körkort krävs. SNABBFAKTA xc09 Separat ledad bom Bombelysning Hydrauliskt schaktblad Gummilarver Stort tillbehörsprogram Servicevänlig 10 hp miljömotor från Kubota xc13 från SEK SNABBFAKTA xc13 Full arbetsbelysning som standard Servicevänlig 18 hp motor Separat ledad bom Hydrauliskt schaktblad Gummilarver från Bridgestone Teknisk data, se sid 28 Abelco xc13 är en kompakt grävare med marknadens i särklass vassaste pris. xc13 har ett nypris lägre än en motsvarande 10 år gammal maskin. Vi har inte funnit någon maskin som kommer ens i närheten av detta erbjudande. Med sina 1,3 ton transporteras den enkelt på en släpkärra. Den är lättkörd, smidig och kraftfull, anpassad för arbete i trånga miljöer och är utrustad med två hydraulpumpar och en ovanligt stark motor för sin storleksklass. Abelcos minigrävare xc13 är ett klokt val som ger dig en rejäl slant över jämfört med alla andra fabrikat 26

27 fl15ec/fl20ec/fl25cd/fl35cd Truckar med god totalekonomi från SEK Abelcos truckar finns i modeller med kapacitet på 1500, 2000, 2500 och 3500 kg. Eltruckarna kännetecknas genom sin snabbhet sin tysta gång, höga kapacitet och sin smidiga användning. Du har en bra överblick över last och omgivning. För god stabilitet och bärförmåga har de dieseldrivna modellerna tvillinghjul fram. Dessa modeller har även trippelstativ som standard, vilket ger rejäl lyfthöjd. Truckarna kan levereras med eller utan hytt. Vi har själva kört 3 olika el- och dieseltruckar på vårt eget lager i 2 år med mycket gott resultat. Vi vill själva ha dem och köra dem dagligen. Tyst, snabb och smidig eldriven 1,5 tons truck. Dieseldriven 2,5 tons truck FAKTA fl15ec/ fl20ec (eldriven) Längd: Bredd; Höjd: Gaffellängd: Vikt: Kapacitet: Max lyfthöjd : Hastighet: Svängradie: 3035 /3300 mm 1080 / 1150 mm 125 / 2145 mm 920 / 920 mm 00 / 4150 kg 1500 / 2000 kg 3000 / 3000 mm 15 / 14 km/h 1930 / 2200 mm Körvänlig, snabb och smidig Hög användarsäkerhet Full trafikbelysning Laddare som standard Extrautrustning eltruckar: hytt Hyd. sidoförskjutning Trippelstativ FAKTA fl25cdc/h Längd 675 mm Bredd: 1150 mm Höjd: 080 mm Gaffellängd: 1200 mm Vikt: 780 kg Kapacitet: 2500 kg Max lyfthöjd: 4500 mm Frilyftshöjd: 500 mm Hastighet: 17 km/h Svängradie: 2240 mm Motoreffekt: 40 kw, 2650 r.m.p Vridmoment: 160 N.m / r.m.p Körvänlig, snabb och smidig Hög användarsäkerhet Tvillinghjul Trippelstativ Hyd. sidoförskjutning Full trafikbelysning FAKTA fl35cdc/h Längd: 3800 mm Bredd: 1300 mm Höjd: 2200 mm Gaffellängd: 1200 mm Vikt: 4950 kg Kapacitet: 3500 kg Max lyfthöjd: 4500 mm Frilyftshöjd: 500 mm Hastighet: 17 km/h Svängradie: 2240 mm Motoreffekt: 40 kw, 2650 r.m.p Vridmoment: 160 N.m / r.m.p Körvänlig, snabb och smidig Hög användarsäkerhet Tvillinghjul Trippelstativ Hyd. sidoförskjutning Full trafikbelysning 27

28 Tekniska data grävmaskiner Teknisk data Abelco xc09 Abelco xc13 Abelco xc14 Abelco xc16 Abelco xc18 Vikt 830 kg 13 c:1360 kg /h: 1460 kg 14 c:1360 kg /h: 1480 kg 16c: 1560 kg / h: 1650 kg 1800 kg Marktryck ca: 21 Kpa ca: 23 kpa ca: 23 kpa ca: 23 kpa ca: 23 kpa Bredd hytt (a) iu 1000 mm 1000 mm 1000 mm 1100 mm Larvtyp/bredd (b) Gummi / 189 mm Gummi / 230 mm Gummi / 230 mm Gummi / 230 mm Gummi /230 mm Bredd på undervagn (c) 700 mm 980 mm 980 mm mm 1080 mm Höjd hytt (d) (exkl. arbetsljus) 1525 mm 2250 mm 2250 mm 2250 mm 2300 mm Längd vid transport max (e) mm 3607 mm 3607 mm 3845 mm Larvhastighet 2 km/h 2 km/h 2 km/h 2 km/h 2 km/h (tillval hög4) Rotationshastighet 360grader 9 varv/min 10 varv/min 10 varv/min 10 varv/min 9 varv/min Grävspecifikationer Max räckvidd (f)* 2770 mm 3484 mm 3484 mm 3484 mm 3750 mm Max grävdjup (g)* 1520 mm 1850 mm 1850 mm (max 2550**) 1850 mm (max 2700**) 2070 mm Max grävhöjd (h)* 2805 mm 2930 mm 2930 mm 2930 mm 3230 mm Max tömningshöjd (i)* 1900 mm 2020 mm 2020 mm 2020 mm 2180 mm Max räckvidd vid marknivå (j)* 2750 mm 3430 mm 3430 mm 3430 mm 3700 mm Grävkraft 9,6 kn 10,5 kn 10,5 kn 10,5 kn 11,5 kn Dragkraft iu 8,8 kn 8,8 kn 8,8kN 8,8 kn Minsta svängradie bakdel (n) 915 mm 1120 mm 1120 mm 1120 mm 1230 mm Svängvinkel på bommen vä 55 / hö 45 grader vä 70 / hö 45 grader vä 70 / hö 45 grader vä 70 / hö 45 grader vä 55 / hö 45 grader Maxdjup schaktblad (k) 130 mm 160 mm 160 mm 160 mm 160 mm Maxhöjd schaktblad (l) 190 mm 218 mm 218 mm 218 mm 218 mm Hydraulik Antal pumpar 2 2 resp 3 2 resp Oljemängd opt. variabelt flöde iu 2x17,2 l/min 2x17,2 l/min 2x17,2+6,7 l/min 2x17,2+6,7 l/min Arbetstryck 16 Mpa 16 MPa 16 MPa 16 MPa 16 MPa Oljeflöde hammarhydraulik iu 34 l/m 34 l/m 34 l/m 34 l/m Typ av styrsystem Direktverkande Direktverkande servo/pilotkontroll servo/pilotkontroll servo/pilotkontroll Motor Fabrikat Kubota (Yanmar) Laidong Laidong Perkins Perkins/(Kubota) Motorvolym 719cc 1100cc 1100cc 1130cc 1130cc Effekt kw / hp / vid varv per min 7,4 / 10 / ,6 / 18 / ,6 / 18 / ,7 / 20 / ,7 / 20 / 2200 Typ Miljömotor 3-cylinders 4-takts 3-cylinders 4-takts 3-cylinders 4-takts Miljömotor 3-cylinders 4-takts Miljömotor 3-cylinders 4-takts Bränsle Diesel Diesel Diesel Diesel Diesel Kylning Vatten Vatten Vatten Vatten Vatten Tankvolym: Diesel / Hydraulolja iu 13 l / 37 l 13 l / 37 l 13 l / 37 l 20 l / 37 l * Specifikationer och (måtten f,g,h,i,j) är angivna med direktinfäst standardskopa/standardsticka och förändras (ökas) med olika utrustningsalternativ. ** Mått med snabbfäste, powertilt och AB-djupskopa (tandad 60 l) *** Preliminära mått 28

29 Teknisk data Abelco xc20 Abelco xc25 Abelco xc30 Abelco xc40 Vikt 2000 kg 2950kg (med stållarv) 3180kg (med stållarv) 3800kg (med stållarv) Marktryck ca: 23 kpa 30k Pa ca: 30 kpa ca: 31 kpa Bredd hytt (a) 1100 mm 1450 mm 1460 mm 1494 mm Larvtyp/bredd (b) Gummi /230 mm Gummi (alt stål) / 300 mm Gummi (alt stål) / 300 mm Gummi (alt stål) / 300 mm Bredd på undervagn (c) mm 1450 mm 1470 mm 1518 mm Höjd hytt (d) (exkl. arbetsljus) 2300 mm 2395 mm 2395 mm 2470 mm Längd vid transport max (e) 3845 mm 4508 mm 4672 mm 5250 mm Larvhastighet 2 km/h (tillval hög 4) hög 4,2 / låg 2,4 km/h hög 4,5 / låg 2,5 km/h hög 4,3 / låg 2,4 km/h Rotationshastighet 360grader 9 varv/min 11 varv/min 11,5 varv/min 11,5varv/min Grävspecifikationer Max räckvidd (f)* 3750 mm 4600 mm 4990 mm 5625 mm Max grävdjup (g)* (max 2700**) 2070 mm 2610 mm 2947 mm 3565 mm Max grävhöjd (h)* 3230 mm 4200 mm 4506 mm 5195 mm Max tömningshöjd (i)* 2180 mm 2842 mm 3118 mm 3615 mm Max räckvidd vid marknivå (j)* 3700 mm 4550 mm 4940 mm 5520 mm Grävkraft 11,5 kn 18 kn 22,5 kn 22,2 kn Dragkraft 8,8 kn 28,2 kn 21,27 kn 23,2 kn Minsta svängradie bakdel (n) 1230 mm 1345 mm 1345 mm 1580 mm Svängvinkel på bommen vä 55 / hö 45 grader vä 80 / hö 50 grader vä 80 / hö 50 grader vä 85 / hö 45 grader Maxdjup schaktblad (k) 160 mm 372 mm 400 mm 210 mm Maxhöjd schaktblad (l) 218 mm 370 mm 370 mm 460 mm Hydraulik Antal pumpar Oljemängd opt. variabelt flöde 2x17,2+6,7 l/min 2x l/min 2x l/min 2x44+10 l/min Arbetstryck 16 MPa 21 MPa 21 MPa 21 MPa Oljeflöde hammarhydraulik 34 l/m 36 l/m 36 l/m 42 l/m Typ av styrsystem servo/pilotkontroll servo/pilotkontroll servo/pilotkontroll servo/pilotkontroll Motor Fabrikat Perkins/(Kubota) Cummins Cummins Kubota Motorvolym 1130cc 1700cc 1700cc 2200cc Effekt kw / hp / vid varv per min 14,7 / 20 / ,6 / 37 / ,6 / 37 / / 40 / 2200 Typ Miljömotor 3-cylinders 4-takts Miljömotor 3-cylinders 4-takts Miljömotor 3-cylinders 4-takts Miljömotor 4-cylinders 4-takts Bränsle Diesel Diesel Diesel Diesel Kylning Vatten Vatten Vatten Vatten Tankvolym: Diesel / Hydraulolja 20 l / 37 l 52 l / l / 50 l 52 l / 50 l 29

30 Tekniska data Teknisk data Abelco xc45 Abelco xc40sr Abelco xc60sr Abelco xc80sr Abelco xc60 Vikt 4300kg (med stållarv) 3800 kg 5580 kg 7600 kg 5700kg (med stållarv) Marktryck ca: 31 kpa ca 30 Kpa ca: 34 kpa ca: 34 kpa ca: 34 kpa Bredd hytt (a) 1494 mm 1760 mm 2000 mm 2270 mm 1790mm Larvtyp/bredd (b) Gummi (alt stål) / 300 mm Gummi (alt stål) / 300 mm Gummi (alt stål) / 400 mm Stål 400mm (bredare/ gummi tillval) Stål 400mm (bredare/ gummi tillval) Bredd på undervagn (c) 1850 mm 1800 mm 2000 mm 2300 mm 1900 mm Höjd hytt (d) (exkl. arbetsljus) 2470 mm 2550 mm 2650 mm 2650 mm 2585 mm Längd vid transport max (e) 5665 mm 4650mm 5478 mm 5930 mm 6065 mm Larvhastighet hög 4,7 / låg 2,7 km/h hög 4,3 / låg 2,4 km/h hög 4,2 / låg 2,6 km/h hög 4,6 / låg 3,2 km/h hög 4,4 / låg 2,5 km/h Rotationshastighet 360grader 11,5 varv/min 12 varv/min 12 varv/min 12,5 varv/min 11,5 varv/min Grävspecifikationer Max räckvidd (f)* 5725 mm 5460 mm 6082 mm 6380 mm 6220 mm Max grävdjup (g)* 3600 mm 3120 mm 3718 mm 4120 mm 3820 mm Max grävhöjd (h)* 5585 mm 5100 mm 5575 mm 7210 mm 5615 mm Max tömningshöjd (i)* 3710 mm 3630 mm 3909 mm 5190 mm 3835 mm Max räckvidd vid marknivå (j)* 5610 mm 5340 mm 5700 mm 6250 mm 5980 mm Grävkraft 31 kn 25,7 kn 44 kn 57,2 kn 42 kn Dragkraft 23,2 kn 21 kn 43 kn 43 kn 43 kn Minsta svängradie bakdel (n) 1700 mm 900 mm 1000 mm 1220 mm 1700 mm Svängvinkel på bommen vä 85 / hö 45 grader vä 80 / hö 50 grader vä 60 / hö 45 grader Fast bom vä 85 / hö 45 grader Maxdjup schaktblad (k) 210 mm 210 mm 200 mm 300 mm 350 mm Maxhöjd schaktblad (l) 460 mm 460 mm 400 mm 450 mm 427 mm Hydraulik Antal pumpar 3 3 i.u 3 3 Oljemängd opt. variabelt flöde 2x46,2+13,2 l/min 2x40+10 l/min i.u l/min 2x55+15 l/min Arbetstryck 21 MPa 21 Mpa 25 MPa 24,5 MPa 24,5 MPa Oljeflöde hammarhydraulik 42 l/m 42 l/m 54 l/m 61 l/m 61 l/m Typ av styrsystem servo/pilotkontroll servo/pilotkontroll servo/pilotkontrol servo/pilotkontroll servo/pilotkontroll Motor Fabrikat Cummins Kubota Yanmar Kubota Yanmar / Cummins Motorvolym 2200cc 2200cc 3000cc 3800cc 3300cc Effekt kw / hp / vid varv per min 32 / 43 / /40/ / 51 / / 76 / / 60 / 2200 Typ Miljömotor 4-cylinders 4-takts Miljömotor 4-cylinders 4-takts Miljömotor 4-cylinders 4-takts Miljömotor 4-cylinders 4-takts Miljömotor 4-cylinders 4-takts Bränsle Diesel Diesel Diesel Diesel Diesel Kylning Vatten Vatten Vatten Vatten Vatten Tankvolym: Diesel / Hydraulolja 52 l / 50 l 52 l / 50 l i.u 100 l / 120 l 100 l / 120 l * Specifikationer och (måtten f,g,h,i,j) är angivna med direktinfäst standardskopa/standardsticka och förändras (ökas) med olika utrustningsalternativ. ** Preliminär data 30

31 Teknisk data Abelco xc85 Abelco xw85 Aelco xc135 Abelco xw140 Abelco xc240 Vikt 8200kg (med stållarv) 8000 kg kg (med stållarv) kg kg Marktryck ca: 42kPa iu ca: 38 kpa iu 47 kpa Bredd hytt (a) 2170mm 2193 mm 2420 mm 2460 mm 2710 mm Larvtyp/bredd (b) Stål 450mm (bredare/ Däckdim ,5 Stål 600mm iu 600 mm gummipads tillval) (bredare tillval) (bredare tillval) Bredd på undervagn (c) 2090mm 2102 mm 2410 mm 2600 mm 2980 mm Höjd hytt (d) (exkl. arbetsljus) 2610mm 2930 mm 2713 mm 3096 mm 3110 mm Längd vid transport max (e) 6425mm 6578 mm 7740 mm 7680 mm 9930 mm Larvhastighet hög 4,5 / låg 2,6 km/h hög 17-20/ låg 6 km/h hög 4,6 / låg 2,6 km/h hög 32 / låg 6,2 km/h hög 5,5 / låg 3,3 km/h Rotationshastighet 360grader 12varv/min 12 varv/min 11 varv/min 13,1 varv /min 12,9 varv/min Grävspecifikationer Max räckvidd (f)* 6770mm 6323 mm 8050 mm 7950 mm mm Max grävdjup (g)* 4100mm 3938 mm 5240 mm 4730 mm 7220 mm Max grävhöjd (h)* 7350mm 3486mm 8285 mm 8200mm mm Max tömningshöjd (i)* 4950mm 4657 mm 5900 mm 5780 mm 7192 mm Max räckvidd vid marknivå (j)* 6305mm 6005 mm 7780 mm 7730 mm mm Grävkraft 54,9kN 45 kn 80,4 kn 85 kn 163 kn Dragkraft 52,6kN 60,5 kn 101 kn 88 kn 200 kn Minsta svängradie bakdel (n) 2270mm 2010 mm 2695 mm 2200 mm 2870 mm Svängvinkel på bommen Fast bom Fast bom Fast bom Fast bom Fast bom Maxdjup schaktblad (k) 420mm 102 mm 140 mm Maxhöjd schaktblad (l) 427mm 414 mm 490 mm Hydraulik Antal pumpar Oljemängd opt. variabelt flöde 2x99+20 l/min iu 2x l/min iu 2x220 Arbetstryck 27,5MPa 28 MPa 31,9 MPa 35 Mpa 32 Mpa Oljeflöde hammarhydraulik 80 l/m 85 l/m 110 l/m 305 l/m iu Typ av styrsystem servo/pilotkontroll servo/pilotkontroll servo/pilotkontroll servo/pilotkontroll servo/pilotkontroll Motor Fabrikat Kubota / Cummins Yanmar Cummins Cummins Cummins Motorvolym 3800 / 3300cc turbo 3300cc turbo 3900cc turbo 4500cc turbo 6500cc turbo Effekt kw / hp / vid varv per min 56 / 76 / / 88 / / 111 / / 121 / /170/ 2100 Typ Miljömotor 4-cylinders 4-takts Miljömotor 4-cylinders 4-takts Miljömotor 4-cylinders 4-takts Miljömotor 4-cylinders 4-takts Turboladdad 6-cyl Bränsle Diesel Diesel Diesel Diesel Diesel Kylning Vatten Vatten Vatten Vatten Vatten Tankvolym: Diesel / Hydraulolja 156 l / 150 l iu 170 l / 171 l 230 l / 120 l 400/220 l * Specifikationer och (måtten f,g,h,i,j) är angivna med direktinfäst standardskopa/standardsticka och förändras (ökas) med olika utrustningsalternativ. ** Preliminär data 31

32 Abelcos stora nyhet för året! Tiltvinkel 180 o... roterar oändligt 360 o... PowerRollertilt Liknande produkter kallas av andra Rotortilt, Wrist, Tilt rotator eller svingotilt kärt barn har många namn! Genom det nystartade företaget AB Rollertilt är Abelco en unik återförsäljare av Rollertilt. Rotor, tilt eller både och du väljer! AB Rollertilt är unik i flera avseenden. För dem som bara är intresserad av rotorn är det en av marknadens mest lågbyggda rotorer. Om man väljer tilt finns två utföranden, en version som är lik traditionella lösningar och en unik version utrustad med en högtiltande Powertilt. 3 stegs system 1: Roller Bra Roterar i oändlighet 360 grader. 2: Rollertilt Bättre Tiltar 80 grader och roterar 360. Tiltdelen ger hela 180 graders tilt och rotorn ger 360 graders oändlig rotation. Enheten är slimmad och går helt ned i schakten, inget sticker ut åt sidan. 3: PowerRollertilt Bäst Roterar i oändlighet 360 grader samt tiltar 180 grader, cirka 100 grader mer än konkurrenter. AB PowerRollertilt är perfekt i trånga utrymmen till exempel runt rör i rörgravar. Där andra enheter ofta tar stor skada och orsakar sidoras smyger PowerRollertilten in obemärkt och smidigt. På MaskinExpo 2008 lanserade Abelco inte bara en ny revolutionerande produkt i tre olika utföranden utan också ett komplett nytt dotterbolag. Fördelar med Rollertilt: Rollertilt kostar cirka 70-85% av vad traditionella lösningar gör och levereras i ett unikt modulsystem som är uppgraderbart. Du kan börja med att köpa en rotor, sedan kan du bygga på Powertilten eller en vanlig tilt. Du kan även kostnadseffektivt byta från tilt till Powertiltmodul. Rollertilt finns idag i 3 olika RT-06 utföranden, där 06 betyder att enheten passar maskiner upp till 6 tons storlek. Under 2008 kommer ett flertal storlekar att lanseras. Näst i tur och redan under sommaren kommer RT12 för maskiner upp till 12 ton. Håll utkik efter AB Rollertilt på Abelco grävmaskiner eller på alla andra förekommande fabrikat. Har Du råd att inte välja AB Rollertilt? Tillgänglig? RT ton från juli-08 RT ton från augusti-08 RT ton från november-08 RT ton från 2009 RT ton från 2009 Mer för mindre helt enkelt! Tiltar 180 o Roterar360 o 32 AB Rollertilt är ett delägt dotterbolag till Abelco Nordic AB med syfte att förse den europeiska maskin-återförsäljar-marknaden med de mest flexibla redskapen.
