1 SSI FS 1991:1 Statens strålskyddsinstituts föreskrifter om strålskärmning av röntgenanläggningar för medicinsk diagnostik; beslutade den 22 mars Statens strålskyddsinsitut föreskriver med stöd av 7 strålskyddsförordningen (1988:293) följande. Tillämpning 1 Dessa föreskrifter är tillämpliga på röntgenanläggningar för medicinsk diagnostik. Definitioner 2 I dessa föreskrifter avses med blyekvivalens: den blytjocklek som tjockleken hos ett visst material motsvarar, med avseende på den strålningsdämpning som erhålls vid en viss nominell spänning, manöverutrymme: nominell spänning: röntgenrum: strålskärmning: den plats utanför eller i röntgenrummet där manöverpanelen till röntgenapparaten är placerad och från vilken exponering utlöses, av fabrikanten angiven högsta tillåtna spänning över röntgenröret uttryckt i kilovolt (kv), rum i första hand avsett för röntgenundersökningar, dels anbringandet, dels förekomsten av det material i väggar, bjälklag, m.m., som är avsett att dämpa strålningen från röntgenutrustning i anläggningen. Strålskärmningens dimensionering 3 Vid dimensionering av strålskärmning skall 4-10 gälla, om inte annat framgår av de särskilda bestämmelserna. Röntgenrum 4 Väggar och bjälklag skall vid olika nominella spänningar ha minst den strålskärmning som är angiven i tabell 1. Skarvar och hål skall täckas så att kraven uppfylls.

Definitioner 2 I dessa föreskrifter avses med blyekvivalens: den blytjocklek som tjockleken hos ett visst material motsvarar, med avseende på den strålningsdämpning som erhålls vid en viss nominell

2 Tabell 1. Krav på strålskärmning i väggar och bjälklag i mm blyekvivalens. Nominell spänning Vägg Bjälklag U, kilovolt golv tak U 75 0,25 (lägsta höjd 2,1 m) 0,50 0,25 75 < U 100 1,0 (lägsta höjd 2,5 m) 1,0 0,5 100 < U 150 2,0 (lägsta höjd 2,5 m) 2,0 1,0 För nominell spänning över 150 kv meddelar strålskyddsinstitutet krav på strålskärmning i varje särskilt fall. Exempel på blyekvivalens för olika material framgår av bilaga 1. 5 För yttervägg eller takbjälklag kan strålskyddsinstitutet medge lättnader i kravet på strålskärmning. 6 Dörrar och fönster skall ha minst den strålskärmning som krävs för den vägg de sitter i. Dörrar bör vara utformade enligt SEN Om primärstrålning kan träffa en vägg på högre höjd över golv än 2,1 respektive 2,5 meter skall den sammanlagda strålskärmningen i väggen och i takbjälklaget i det angränsande utrymmet vara minst den som anges för vägg i 4. I de fall då primärstrålningen kan träffa taket i röntgenrummet skall strålskärmningen i bjälklaget vara minst den som anges för vägg i 4. Manöverutrymme 8 Ett röntgenrum skall som skydd för personalen ha ett särskilt manöverutrymme. Detta kan vara ett särskilt manöverrum eller en plats i röntgenrummet i skydd av en fast skärm. Skärmen skall vara så bred att all personal i röntgenrummet kan få plats bakom den. Den skall placeras så att personalen, utan risk för bestrålning, kan lämna röntgenrummet. Skärmen skall ha den blyekvivalens som krävs för vägg i 4. Höjden skall vara minst 2,1 meter. 9 Då särskilt manöverrum väljs får dörren mellan röntgen- och manöverrummet ersättas med en labyrint eller fast skärm (exempel ges i bilaga 2). 10 Manöverutrymmet skall vara försett med ett observationsfönster, så att patienten kan iakttagas vid röntgenundersökningen. Särskilda bestämmelser Röntgenrum för datortomografi 11 I rum med datortomograf skall strålskärmningen i väggar motsvara minst 1 mm blyekvivalens upp till minst 2,1 meters höjd över golv.

spänning över 150 kv meddelar strålskyddsinstitutet krav på strålskärmning i varje särskilt fall. Exempel på blyekvivalens för olika material framgår av bilaga 1.

3 Operationsrum för kirurgi m.m. 12 I operationsrum för kirurgi m.m. där röntgenutrustningen är fast installerad eller permanent placerad skall strålskärmningen i bjälklag motsvara minst 1 mm blyekvivalens och i väggar upp till minst 2,1 meters höjd över golv minst 0,5 mm blyekvivalens. I dörrar krävs ingen strålskärmning. 13 I operationsrum där enbart genomlysning med bildförstärkare förekommer skall strålskärmningen i bjälklag och i väggar upp till minst 2,1 meters höjd över golv motsvara minst 0,25 mm blyekvivalens. I dörrar krävs ingen strålskärmning. 14 Med operationsrum enligt 13 jämställs rum avsedda för litotripsi, endoskopi, interventionsradiologi, m.m. Rum för mammografi 15 I fönster och dörrar krävs ingen strålskärmning. För placering av skärm gäller inte vad som sägs i 8 andra stycket. Rum för tillfällig verksamhet 16 I rum, t.ex. på vårdavdelningar, där tillfällig verksamhet med transportabel röntgenutrustning förekommer, krävs ingen fast strålskärmning i väggar eller bjälklag. 17 I rum enligt 16 skall mobila strålskärmar användas när primärstrålningen kan träffa annan person än den som undersöks eller närliggande rum där någon kan uppehålla sig. Undantag 18 Statens strålskyddsinstitut kan i särskilda fall medge undantag från dessa bestämmelser. Övergångsbestämmelser 19 Anläggning färdigställd före 1 januari 1992 och som godkänts av strålskyddsinstitutet får fortsättningsvis användas.

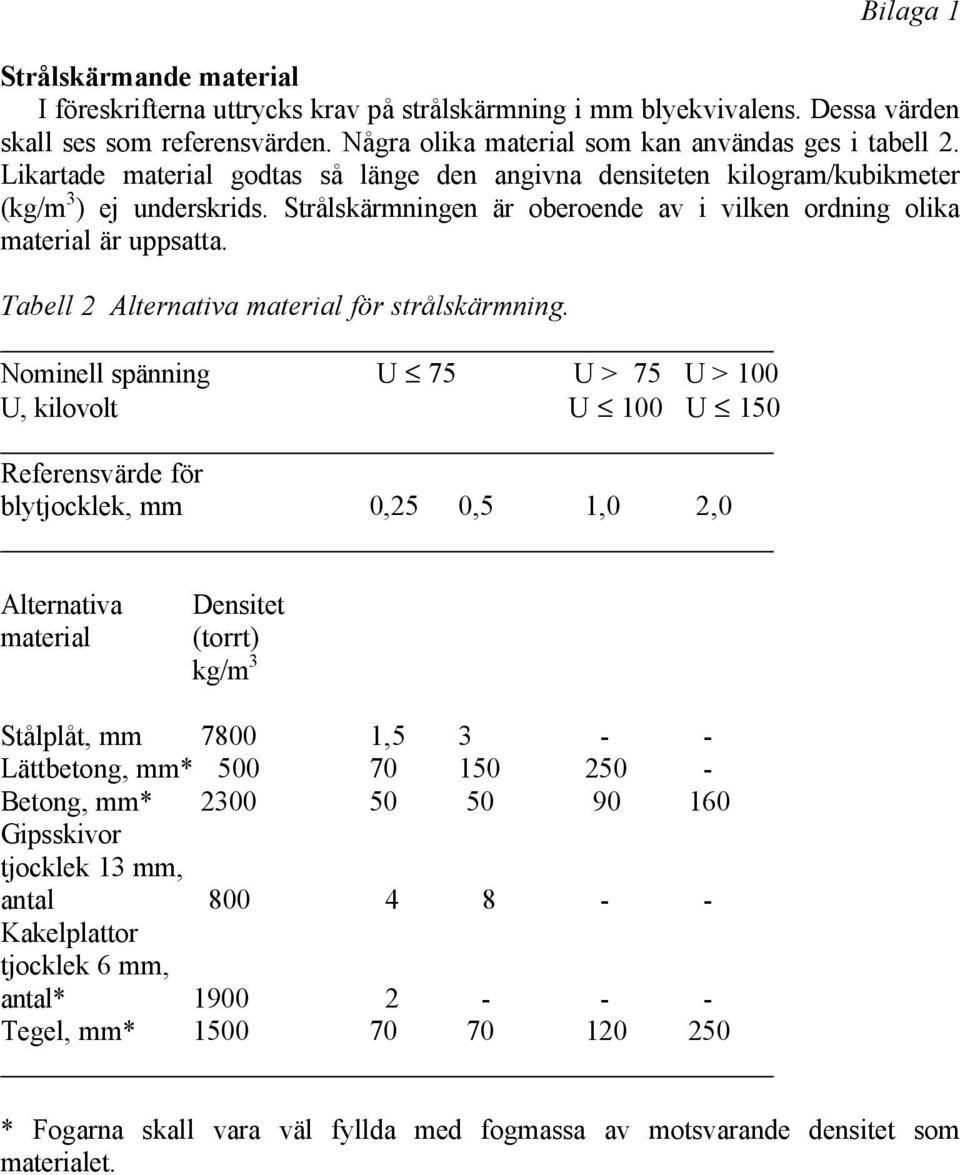

4 Bilaga 1 Strålskärmande material I föreskrifterna uttrycks krav på strålskärmning i mm blyekvivalens. Dessa värden skall ses som referensvärden. Några olika material som kan användas ges i tabell 2. Likartade material godtas så länge den angivna densiteten kilogram/kubikmeter (kg/m 3 ) ej underskrids. Strålskärmningen är oberoende av i vilken ordning olika material är uppsatta. Tabell 2 Alternativa material för strålskärmning. Nominell spänning U 75 U > 75 U > 100 U, kilovolt U 100 U 150 Referensvärde för blytjocklek, mm 0,25 0,5 1,0 2,0 Alternativa Densitet material (torrt) kg/m 3 Stålplåt, mm , Lättbetong, mm* Betong, mm* Gipsskivor tjocklek 13 mm, antal Kakelplattor tjocklek 6 mm, antal* Tegel, mm* * Fogarna skall vara väl fyllda med fogmassa av motsvarande densitet som materialet.

Tabell 2 Alternativa material för strålskärmning.

5 Bilaga 2 Labyrint eller fast skärm Nedan visas exempel där strålskyddsdörren till manöverrummet ersatts med en labyrint eller fast skärm. Inom skuggat område får inga röntgenexponeringar eller röntgenundersökningar utföras. M = manöverplats Denna författning träder i kraft den 1 januari För styrelsen för Statens strålskyddsinstitut GUNNAR BENGTSSON Per-Göte Blomgren

Inom skuggat område får inga röntgenexponeringar eller röntgenundersökningar utföras.
