1 Reparationshandbok CABAS Caravan Husvagn

2 Innehållsförteckning Om reparationerna... 3 Ställtider... 3 Delarnas utseende och benämningar Chassi... 4 Karossens ytterdelar sida... 5 Karossens ytterdelar fram/bak... 6 Inredning... 7 Karosseridelar Plåtklädsel 1. Beklädnad fram Position Beklädnad tak Position Limmad eller skumförsedd, slät eller strukturerad plåt... 8 Ej Limmad eller skumförsedd, slät eller strukturerad plåt Beklädnad sidor Position Beklädnad bak Position Plåtklädsel Sandwichkaross 10. Framvägg Sandwichkaross Position Tak Sandwichkaross Position Sidovägg Sandwichkaross Position Bakvägg Sandwichkaross Position Dörrar 14. Dörrar Position Fönster och Luckor 15. Fönster/Luckor Position Lister och Profilskenor 20. Lister och profilskenor Position Förvaringsutrymmen 21. Förvaringsutrymmen Position Detaljer monterade utvändigt 50. Monterade detaljer Position Elinstallation utvändigt 55. Belysning och el utrustning Position Bottenplatta 70. Bottenplatta Position Chassi 75. Chassi detaljer Position Chassi monterat Chassidetaljer demonterat Inredning 30. Köksutrymme Position Toalettutrymme Position Skjutdörrar Position Textiler Position Inredning Övrigt Position Elinstallation inv. Position Värmesystem Position Sida 2

3 Om Reperationstiderna Reperationstiderna i CABAS Caravan är har beräknats av följande organisationer: - Allianz-Zentrum Für Technik (AZT) der Allianz Versicherungs-AG - Caravaning Industrie Verband e. V. (CIVD) - Deutscher Caravan Handelsverband e. V. (DCHV) Ovan nämnda organisationer bedömer att systemet är verklighetsanpassat och i synnerhet lämpligt för prisberäkningar vid reparationer av skadade husbilar. AZT har beräknat och utvärderat alla uppgifter enligt REFA-metoder. Dessa tider är beräknade medelvärden garanterar användning med de metoder och material som för närvarande används vid renovering av husbilskonstruktioner. Tiderna i underlaget till CABAS Caravan har beräknats noga, men trots det kan den verkliga tidsåtgången avvika. Om ni upptäcker mycket stora skillnader ber vi er skicka in en Hotline till oss där ni skriver en kort beskrivning av reperationsmetoden och den verkliga reperationstiden. Alla tider är angivna i perioder. 100 perioder är 60 min. Ställtider Nedan är en tabell som visar ställtidspåslaget per reparationsmoment i perioder. Reparationstiden Ställtid > 167 Ställtidspåslaget är för förberedelser (en gång per reperationsmoment) för det extraarbete som uppstår vid reparation av husvagnar genom användning av särskilda ställningar, pressfixturer mm. Exempel på framtagning av ställtiden Byte av bakvägg (ca: 3m²) efter kollision Position 20 Lister och Profilskenor 1 demontering/montering av förtältsskena och kantlist. 4m x 20 = 80 Rengöring per 4m x 10 = 40 Position 15 Fönster/Luckor 1 demontering/montering av fönster öppningsbart 1m 1st. x 98 = 98 Position 55 Elinstallation utvändigt 1 demontering/montering av bakljus utanpåliggande 2st. x 17 = 34 Position 50 Detaljer monterade utvändigt 1 demontering/montering av Förflyttningshandtag 2st. x 17 = 34 1 demontering/montering av nummerplåtshållare 1st. x 15 = 15 Position 4 Plåtklädsel Beklädnad Bak Limmad slätplåt med utbyte per m² 3m²x 177 = 531 Reperationstid = 832 Ställtid enligt ställtidstabell ovan (611->) = 167 Total arbetstid för momentet = 999 Sida 3

4 Delarnas utseende och benämningar. Chassi 1. Stödhjul, komplett 2. Stödhjul 3. Stödben, 4. Golv 5. Hjulhus 6. Kulkoppling 7. Gummibälg 8. Påskjutsbroms, komplett 9. Hållare för stödhjul 10. Bromslänkage 11. Draginrättning 12. Karossidostöd 13. Axel 14. Bromsvajer 15. Bakre ramdel 16. Tvärbalk 17. Långbalk Sida 4

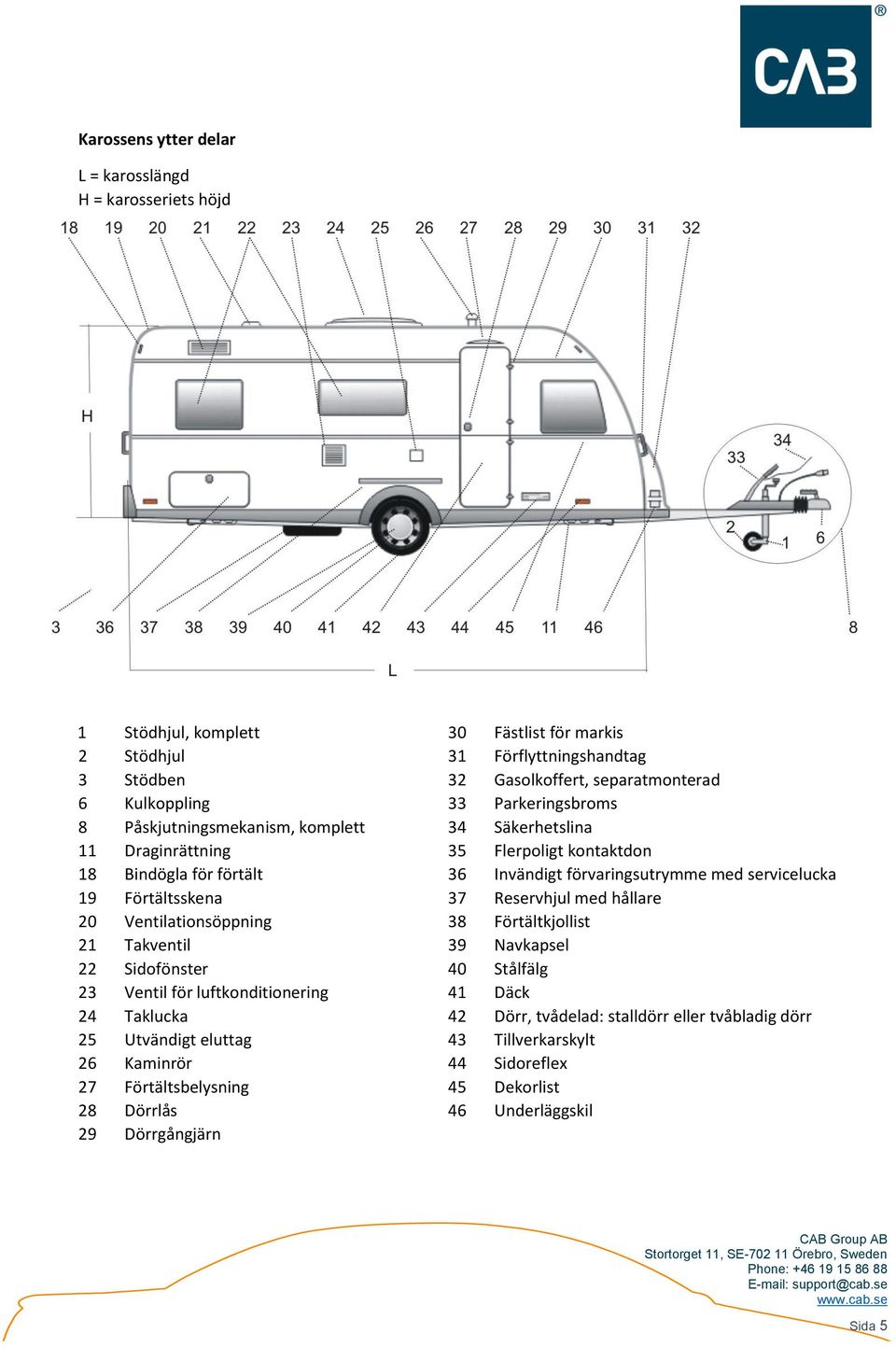

5 Karossens ytter delar L = karosslängd H = karosseriets höjd 1 Stödhjul, komplett 30 Fästlist för markis 2 Stödhjul 31 Förflyttningshandtag 3 Stödben 32 Gasolkoffert, separatmonterad 6 Kulkoppling 33 Parkeringsbroms 8 Påskjutningsmekanism, komplett 34 Säkerhetslina 11 Draginrättning 35 Flerpoligt kontaktdon 18 Bindögla för förtält 36 Invändigt förvaringsutrymme med servicelucka 19 Förtältsskena 37 Reservhjul med hållare 20 Ventilationsöppning 38 Förtältkjollist 21 Takventil 39 Navkapsel 22 Sidofönster 40 Stålfälg 23 Ventil för luftkonditionering 41 Däck 24 Taklucka 42 Dörr, tvådelad: stalldörr eller tvåbladig dörr 25 Utvändigt eluttag 43 Tillverkarskylt 26 Kaminrör 44 Sidoreflex 27 Förtältsbelysning 45 Dekorlist 28 Dörrlås 46 Underläggskil 29 Dörrgångjärn Sida 5

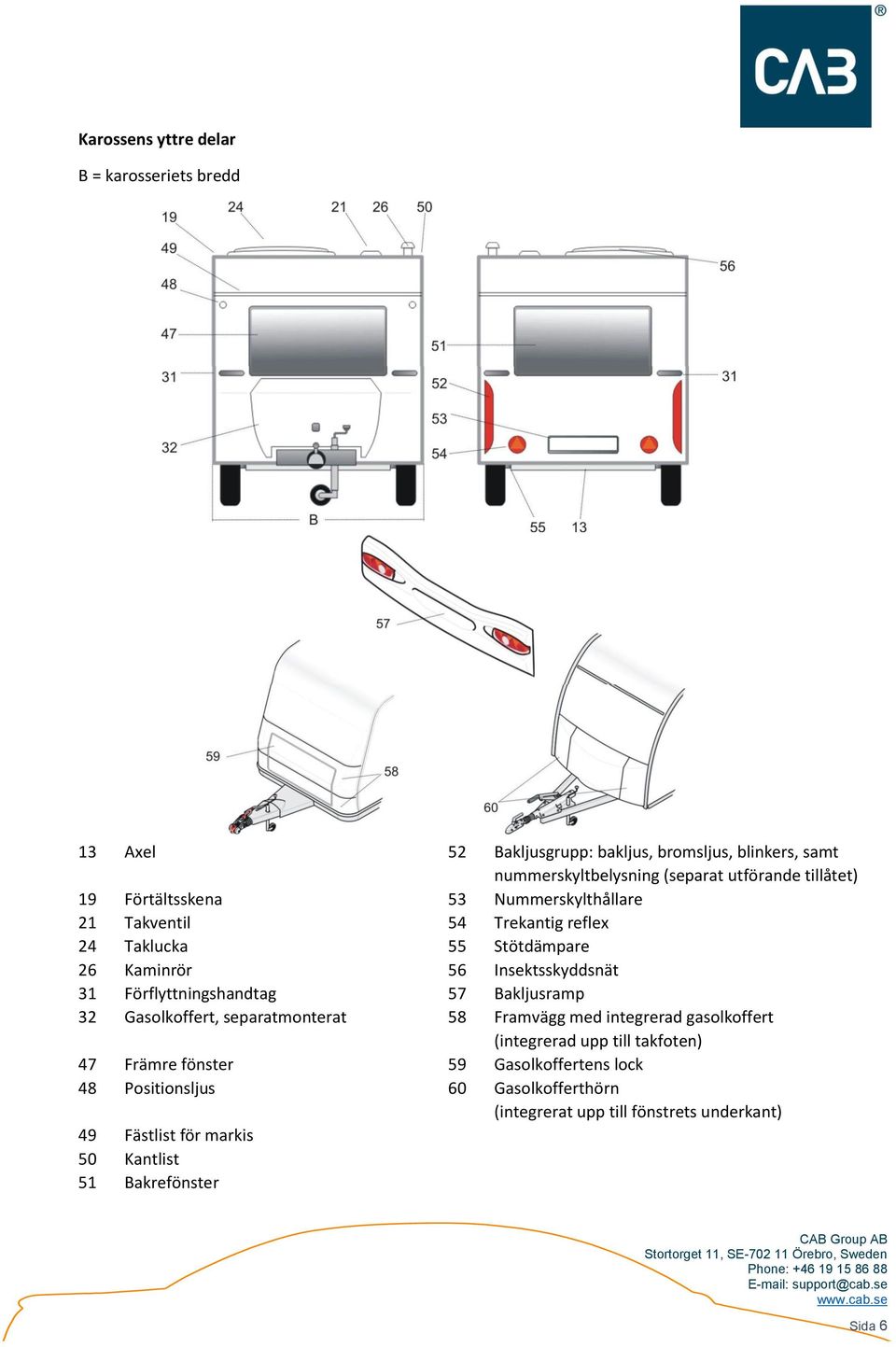

6 Karossens yttre delar B = karosseriets bredd 13 Axel 52 Bakljusgrupp: bakljus, bromsljus, blinkers, samt nummerskyltbelysning (separat utförande tillåtet) 19 Förtältsskena 53 Nummerskylthållare 21 Takventil 54 Trekantig reflex 24 Taklucka 55 Stötdämpare 26 Kaminrör 56 Insektsskyddsnät 31 Förflyttningshandtag 57 Bakljusramp 32 Gasolkoffert, separatmonterat 58 Framvägg med integrerad gasolkoffert (integrerad upp till takfoten) 47 Främre fönster 59 Gasolkoffertens lock 48 Positionsljus 60 Gasolkofferthörn (integrerat upp till fönstrets underkant) 49 Fästlist för markis 50 Kantlist 51 Bakrefönster Sida 6

7 Inredning 62 Diskho 77 Köksöverskåp 63 Spis 78 Vägg-/taklampa 64 Sittgrupp 79 Köksbänk 65 Toalettutrymme 80 Taklampa 66 Tvättställ 81 Bordsskiva 67 Innervägg 82 Vägguttag 68 Skjutdörr 83 Ryggstöd 69 Underskåp 84 Dynor 70 Bord, komplett 85 Förvaringsutrymme i säng 71 Klädsel 86 Cirkulationskåpa eller vinterryggstöd 72 Gardinlist 87 Framsida på sängram 73 Förvaringsskåp i tak 88 Uppvärmning 74 Gardin 89 Kylskåp 75 Gasollampa 90 Golvmatta 91 Bordsunderrede Sida 7

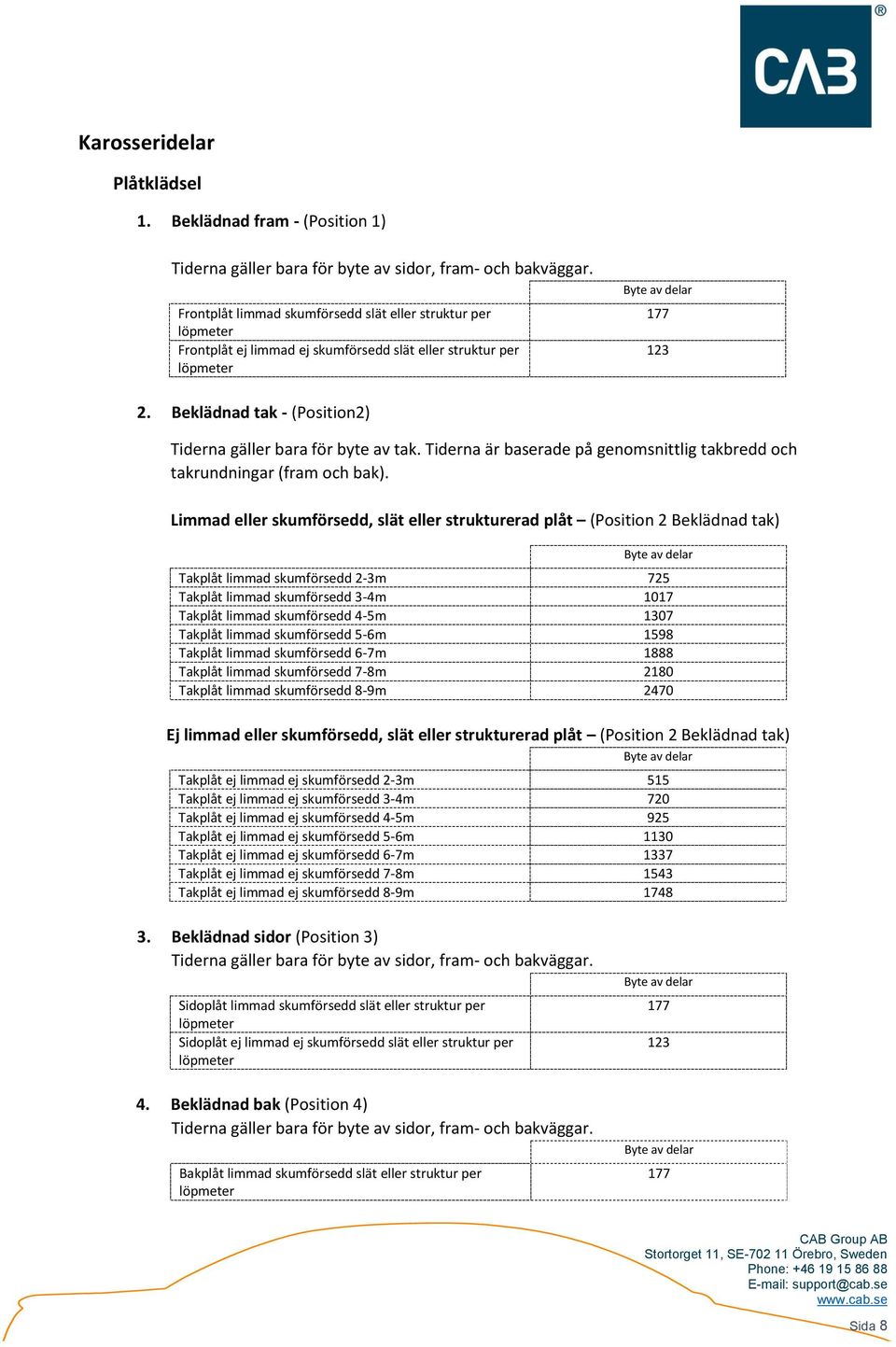

8 Karosseridelar Plåtklädsel 1. Beklädnad fram - (Position 1) Tiderna gäller bara för byte av sidor, fram- och bakväggar. Frontplåt limmad skumförsedd slät eller struktur per Frontplåt ej limmad ej skumförsedd slät eller struktur per Byte Beklädnad tak - (Position2) Tiderna gäller bara för byte av tak. Tiderna är baserade på genomsnittlig takbredd och takrundningar (fram och bak). Limmad eller skumförsedd, slät eller strukturerad plåt (Position 2 Beklädnad tak) Byte Takplåt limmad skumförsedd 2-3m 725 Takplåt limmad skumförsedd 3-4m 1017 Takplåt limmad skumförsedd 4-5m 1307 Takplåt limmad skumförsedd 5-6m 1598 Takplåt limmad skumförsedd 6-7m 1888 Takplåt limmad skumförsedd 7-8m 2180 Takplåt limmad skumförsedd 8-9m 2470 Ej limmad eller skumförsedd, slät eller strukturerad plåt (Position 2 Beklädnad tak) Byte Takplåt ej limmad ej skumförsedd 2-3m 515 Takplåt ej limmad ej skumförsedd 3-4m 720 Takplåt ej limmad ej skumförsedd 4-5m 925 Takplåt ej limmad ej skumförsedd 5-6m 1130 Takplåt ej limmad ej skumförsedd 6-7m 1337 Takplåt ej limmad ej skumförsedd 7-8m 1543 Takplåt ej limmad ej skumförsedd 8-9m Beklädnad sidor (Position 3) Tiderna gäller bara för byte av sidor, fram- och bakväggar. Sidoplåt limmad skumförsedd slät eller struktur per Sidoplåt ej limmad ej skumförsedd slät eller struktur per 4. Beklädnad bak (Position 4) Tiderna gäller bara för byte av sidor, fram- och bakväggar. Bakplåt limmad skumförsedd slät eller struktur per Byte Byte 177 Sida 8

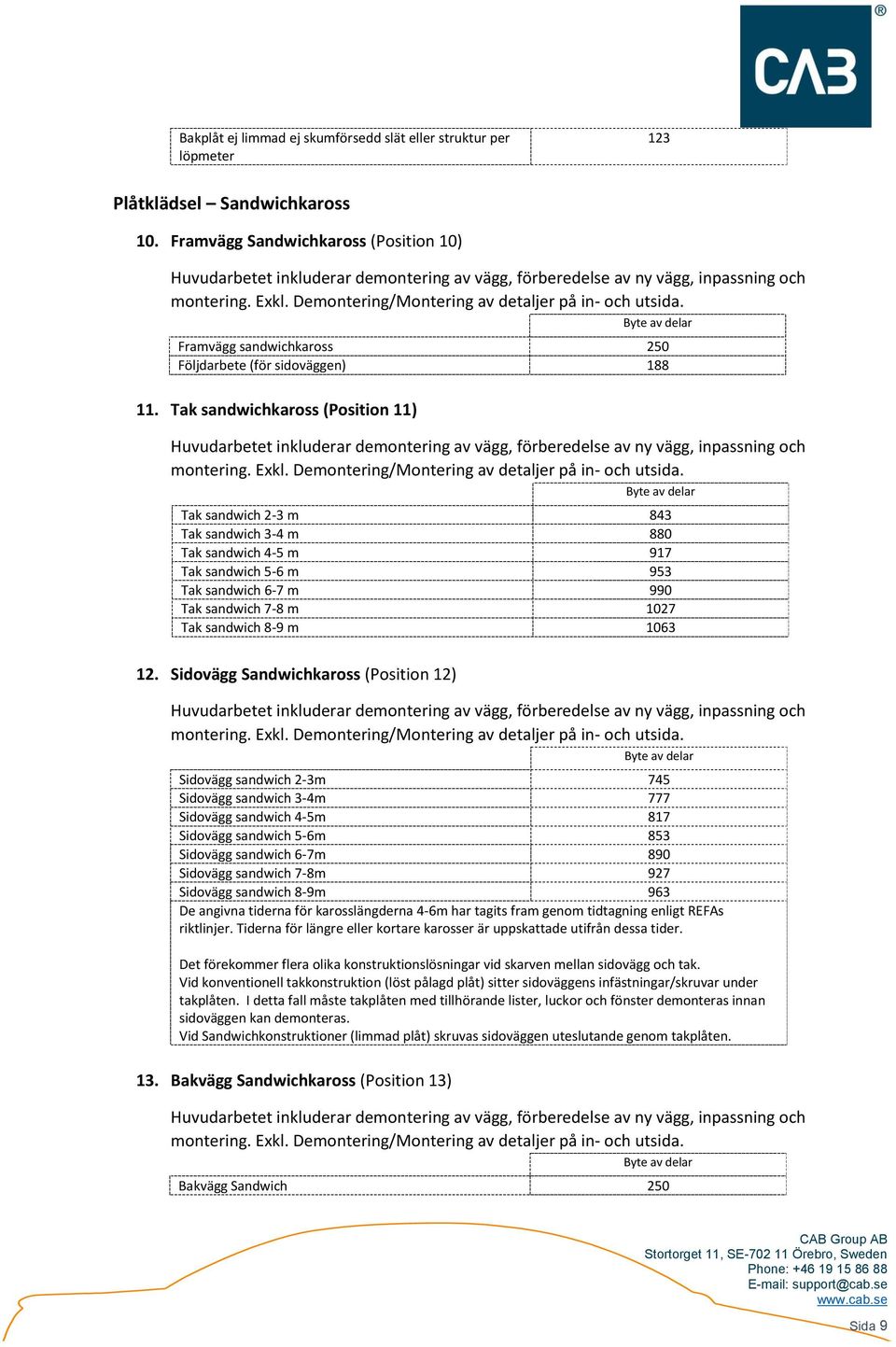

9 Bakplåt ej limmad ej skumförsedd slät eller struktur per 123 Plåtklädsel Sandwichkaross 10. Framvägg Sandwichkaross (Position 10) Huvudarbetet inkluderar demontering av vägg, förberedelse av ny vägg, inpassning och montering. Exkl. Demontering/Montering av detaljer på inoch utsida. Byte Framvägg sandwichkaross 250 Följdarbete (för sidoväggen) Tak sandwichkaross (Position 11) Huvudarbetet inkluderar demontering av vägg, förberedelse av ny vägg, inpassning och montering. Exkl. Demontering/Montering av detaljer på inoch utsida. Byte Tak sandwich 2-3 m 843 Tak sandwich 3-4 m 880 Tak sandwich 4-5 m 917 Tak sandwich 5-6 m 953 Tak sandwich 6-7 m 990 Tak sandwich 7-8 m 1027 Tak sandwich 8-9 m Sidovägg Sandwichkaross (Position 12) Huvudarbetet inkluderar demontering av vägg, förberedelse av ny vägg, inpassning och montering. Exkl. Demontering/Montering av detaljer på inoch utsida. Byte Sidovägg sandwich 2-3m 745 Sidovägg sandwich 3-4m 777 Sidovägg sandwich 4-5m 817 Sidovägg sandwich 5-6m 853 Sidovägg sandwich 6-7m 890 Sidovägg sandwich 7-8m 927 Sidovägg sandwich 8-9m 963 De angivna tiderna för karosslängderna 4-6m har tagits fram genom tidtagning enligt REFAs riktlinjer. Tiderna för längre eller kortare karosser är uppskattade utifrån dessa tider. Det förekommer flera olika konstruktionslösningar vid skarven mellan sidovägg och tak. Vid konventionell takkonstruktion (löst pålagd plåt) sitter sidoväggens infästningar/skruvar under takplåten. I detta fall måste takplåten med tillhörande lister, luckor och fönster demonteras innan sidoväggen kan demonteras. Vid Sandwichkonstruktioner (limmad plåt) skruvas sidoväggen uteslutande genom takplåten. 13. Bakvägg Sandwichkaross (Position 13) Huvudarbetet inkluderar demontering av vägg, förberedelse av ny vägg, inpassning och montering. Exkl. Demontering/Montering av detaljer på inoch utsida. Byte Bakvägg Sandwich 250 Sida 9

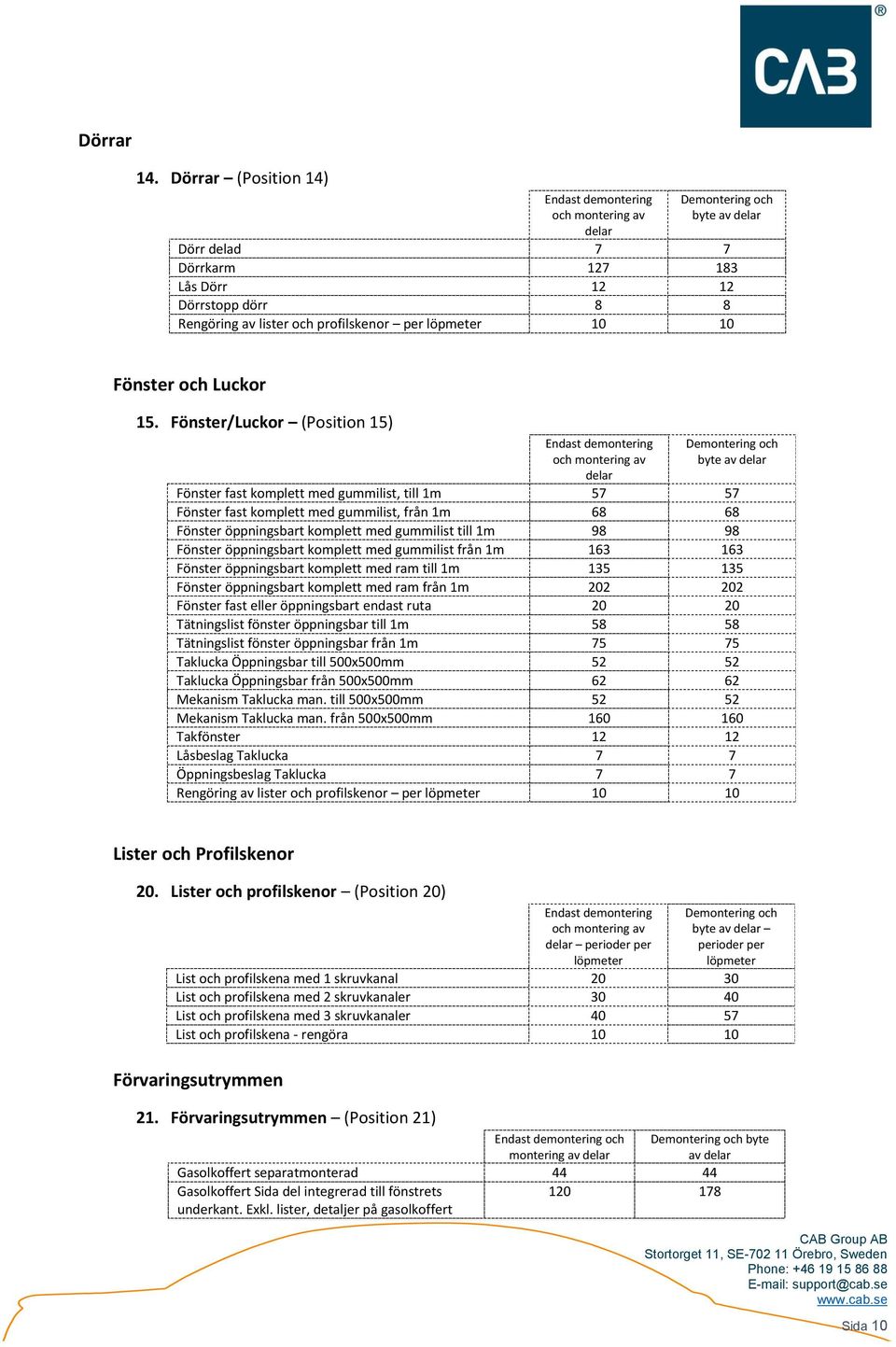

10 Dörrar 14. Dörrar (Position 14) Endast demontering och montering av delar Demontering och byte Dörr delad 7 7 Dörrkarm Lås Dörr Dörrstopp dörr 8 8 Rengöring av lister och profilskenor per Fönster och Luckor 15. Fönster/Luckor (Position 15) Endast demontering och montering av delar Demontering och byte Fönster fast komplett med gummilist, till 1m Fönster fast komplett med gummilist, från 1m Fönster öppningsbart komplett med gummilist till 1m Fönster öppningsbart komplett med gummilist från 1m Fönster öppningsbart komplett med ram till 1m Fönster öppningsbart komplett med ram från 1m Fönster fast eller öppningsbart endast ruta Tätningslist fönster öppningsbar till 1m Tätningslist fönster öppningsbar från 1m Taklucka Öppningsbar till 500x500mm Taklucka Öppningsbar från 500x500mm Mekanism Taklucka man. till 500x500mm Mekanism Taklucka man. från 500x500mm Takfönster Låsbeslag Taklucka 7 7 Öppningsbeslag Taklucka 7 7 Rengöring av lister och profilskenor per Lister och Profilskenor 20. Lister och profilskenor (Position 20) Endast demontering och montering av delar perioder per Demontering och byte perioder per List och profilskena med 1 skruvkanal List och profilskena med 2 skruvkanaler List och profilskena med 3 skruvkanaler List och profilskena - rengöra Förvaringsutrymmen 21. Förvaringsutrymmen (Position 21) Gasolkoffert separatmonterad Gasolkoffert Sida del integrerad till fönstrets underkant. Exkl. lister, detaljer på gasolkoffert Sida 10

11 Gasolkoffert med integrerad främre vägg upp till takfot. Exkl. lister, detaljer på gasolkoffert Golv Gasolkoffert fast integrerad Lock Gasolkoffert integrerad med gångjärn Galler Gasolkoffert integrerat Flaskhållare Ram förvaringsutrymme Invändigt Lucka förvaringsutrymme Servicelucka Lås Gasolkoffert Detaljer monterade utvändigt 50. Detaljer monterade utv. (Position 50) Förflyttningshandtag Bindögla för förtält 3 3 Gallerplåt Reflektor 7 7 Reflex trekantig 7 7 Reflex trekantig med hållare 3 3 Hållare nummerskylt Navkapsel plåtfälg enkelaxel samtliga Navkapsel plåtfälg tandemaxel samtliga Takventil Takventil med fläkt Avgasrör Antenn Radio TV-antenn invändig inkl. funktionskontroll TV-antenn utvändig inkl. funktionskontroll Elinstallation utvändigt 55. Elinstallation utv. - (Position 55) Baklykta utanpåliggande Baklykta infällt 7 10 Baklykteramp med bakljus utan lister Positionslykta Belysning yttre för förtält Eluttag utvändigt Euro-norm 230V Bottenplatta 70. Bottenplatta (Position 70) Huvudarbetet inkluderar demontering av bottenplatta, förberedelse av ny bottenplatta, inpassning, montering, byte av golvmatta. Exklusive: demontering/montering av detaljer på inoch utsida. Byte Bottenplatta komplett 2-3m 890 Bottenplatta komplett 3-4m 927 Bottenplatta komplett 4-5m 963 Bottenplatta komplett 5-6m 1000 Sida 11

12 Bottenplatta komplett 6-7m 1037 Bottenplatta komplett 7-8m 1073 Bottenplatta komplett 8-9m 1110 Bottenplatta delvis per m² 392 Hjulhus enkelaxel 138 Hjulhus tandemaxel 210 Chassi 75. Chassidetaljer - (Position 75) Tiderna bygger på ett inköpt chassi t.ex. lågbyggd ram eller boggi. Chassi monterat (Position 75 Chassidetaljer) Stödhjul komplett 3 3 Hållare Stödhjul skruvad Hållare Stödhjul svetsat Stödhjul 8 8 Kulkoppling Gummibälg kulkoppling Bromslänkage komplett per axel Påskjutsstötdämpare Påskjutsstötdämpare komplett demontering Stödben skruvad Stödben svetsad Stödben höjning eller sänkning 3 3 Fäste Stödben Draginrättning vänster eller höger del Draginrättning inkl. höger och vänster ramdel Bakre ramdel Hjulaxel per st Bromsvajer bromslänkaget lossa per st. 22 Bromsa justera 32 Chassi komplett Chassi demonterat (Position 75 Chassidetaljer) Draginrättning vänster eller höger del Ram vänster eller höger del Hjulaxel per st Bromsvajer bromslänkaget lossa per st. 22 Karosseristöd 7 7 Hålare underläggskil 8 8 Bromsbelägg per hjul Stötdämpare 8 8 Grovinställning av bromsar per hjul 7 Sida 12

13 Inredning 30. Köksutrymme (Position 30) Köksbänk 2-delad Diskbänk med spis Spisbrännare per st Kylskåp Spiskåpa Spisfläkt Köksida Köksmodul nedre del undre del endast trädetaljer ca: 100cm bred Köksöverskåp endast trädetaljer ca: 100cm bred Köksmodul komplett ca: 100 cm bred Kabelhärva köksdel Toalettutrymme (Position 34) Toalettdörr 3-gångjärn Lampglas toalettbelysning 7 7 Lampsockel toalettbelysning Toalettspegel Spegelskåp toalett 2-delad Spegelskåp toalett 3-delad Spegelskåp toalett med belysning Tvättställ fällbar med kran Duschkabin löst mont Duschkabin fast mont Inredning toalett komplett Vägg toalettutrymme sida Vägg toalettutrymme fram Matningsledning vatten & el Skjutdörrar (Position 38) Skjutdörr Skena skjutdörr per Textiler (Position 40) Kassettrullgardin till 1m Kassettrullgardin över 1m Rullgardin i kassett till 1m Rullgardin i kassett över 1 m Rullgardin med fästvinklar Rullgardin utan fästvinklar 3 3 Dynor sittgrupp per enhet 8 8 Gardin per Draperi per Sida 13

14 45. Inredning övrigt (Position 45) Hylla generell per Förvaringsfack i säng per Förvaringsfack i soffa per Förvaringsfack i tak per Innerklädsel i takrundning Hörnskåp komplett för TV Säng enkel inkl. sängram Sängbotten för enkelsäng Säng utfällbar Garderob komplett ca 60cm bred Garderobsdörr 2-gångjärn 8 12 Garderobsvägg Sängbord Snäpplås dörr/lucka Spegel 7 10 Innervägg Draperiskena Cirkulatioskåpa vinterryggstöd per Elinstallation inv. (Position 56) Taklampa hängande 3 7 Taklampa utanpåliggande Taklampa spotlight Sänglampa fristående Gaslampa Värmesystem (Position 65) Värmesystem komplett Kaminrör per Gasolsystem kontroll 62 Sida 14
