Viktigt : För att använda apparaten rätt är det viktigt att du läser installations- och användningsinstruktionerna nogrannt innan du startar den.

Transkript

1

2 I syfte att ständigt förbättra våra produkter reserverar vi oss rätten att göra alla tekniska, funktionella eller estetiska ändringar. Viktigt : För att använda apparaten rätt är det viktigt att du läser installations- och användningsinstruktionerna nogrannt innan du startar den. Dessa symboler kan ses på olika ställen i denna manual och betyder följande: Säkerhetsåtgärd (för maskinen och din tvätt) som ska beaktas Varning för elström Viktig information och goda råd - 2 -

3 INNEHÅLL Sida Demontering av transportfästen...4 Förflyttning av apparaten...4 Anslutning till vatten...4 Avloppsslang...4 Strömförsörjning...5 Uppställning av apparaten...5 Ilastning av tvätten...5 Dosering av tvättmedel...5 Sida Programmering Beskrivning av befintliga program och tillval Ändring av ett tvättprogram...8 Automatiska säkerhetsskydd...8 Rengöring av pumpfiltret...9 Underhåll av apparaten...9 Möjliga driftstörningar...10 Felindikering...10 Säkerhetsanvisningar Denna apparat, avsedd uteslutande för hushållsbruk, har konstruerats för att tvätta, skölja och centrifugera maskintvättbara textilier. Följande anvisningar måste följas. Vi frånsäger oss allt ansvar och garantin träder ur kraft ifall nedanstående rekommendationer inte följs. Åsidosättande av dessa säkerhetsanvisningar kan medföra material- och personskador. Apparaten får bara användas enligt bruksanvisningen för att undvika skador på tvättplaggen och på apparaten. Använd enbart tvätt- och underhållsprodukter godkända för användning i tvättmaskiner för hushållsbruk. Om tvättplaggen behandlas med fläckbortagningsmedel, lösningsmedel eller, överhuvudtaget med lättantändliga eller starkt explosiva produkter, så får dessa plagg inte läggas omedelbart in i apparaten. Vi rekommenderar även att inte använda lösningsmedel eller produkter i sprejform i närheten av tvättmaskinen och, i mera vidsträckt bemärkelse, i närheten av andra elapparater i en lokal med otillräcklig luftväxling (brand- och explosionsrisk). Om vissa störningsproblem upprepas och om du inte lyckas lösa dem med de åtgärder som vi rekommenderar (se avsnitt MÖJLIGA DRIFTSTÖRNINGAR ), tillkalla en behörig yrkesman. Om du blir tvungen att öppna denna maskin under pågående tvättcykel (till exempel : för att lägga till eller ta ut ett plagg, beroende på vilket steg som programmet befinner sig i (gäller huvudsakligen tvättprogram), tänk på att innertemperaturen kan vara mycket hög (risk för brännskador). Under en nyinstallation ska apparaten kopplas upp till vattenledningssystemet med en ny slang. Den uttjänta slangen får inte återanvändas. Låt inte barnen leka med apparaten och håll hushållsdjuren på avstånd. Uttjänta apparater ska omedelbart göras obrukbara.koppla ur och skär av elsladden i nivå med apparaten. Stäng av vattentillförseln och ta bort slangen. Gör låset till luckan obrukbart. Vid frysrisk, koppla loss vattentillförselslangen och ta ut allt restvatten som kan finnas kvar i avledningsslangen genom att placera denna slang så lågt som möjligt i ett uppsamlingskärl. Energibesparingar Programmera in förtvätt enbart när det är absolut nödvändigt, till exempel för idrottskläder, arbetskläder eller hårt nedsmutsade plagg, o d. För svagt och medelhårt nedsmutsad tvätt räcker det med ett lågtemperaturprogram för att få ett fullgott tvättresultat. För svagt nedsmutsade tvättplagg, välj kortare program t.ex Kvicktvätt. Dosera tvättmedlet beroende på vattnets hårdhetsgrad, tvättplaggens nedsmutsningsgrad och mängden tvättade kläder. Följ de anvisningar som står på tvättmedelförpackningar. Miljöskydd Apparatens förpackning är återvinningsbar. Genom att använda de containers som kommunen tillhandahåller för återvinning bidrar du till att skydda miljön. Apparaten innehåller också återvinningsbart material. Den är märkt med detta logo för att visa att använda apparater inte skall blandas med övriga sopor. På så vis sker återvinningen av apparaterna som tillverkaren organiserar på bästa sätt och enligt det europeiska direktivet 2002/96/CE som gäller för använda elektriska och elektroniska apparater. Kontakta kommunen eller återförsäljaren för att få information om vilken uppsamlingsplats av använda apparater som ligger närmast din bostad. Vi tackar för att du medverkar till att skydda miljön. Beskrivning av apparaten A A Programpanel Låshandtag till luckan (förblir låst medan cykeln pågår) Lyftspak till småhjul (beroende på modell) Avloppsslang Transportstöd Vattentillförselslang (ej uppkopplad) D 1 D 2 Elkabel - 3 -

4 Demontering av transportfästen Hur man packar upp maskinen ur emballaget och tar bort transportsäkringarna. Detta innebär att du skall avlägsna alla fästen som använts för att säkra trumman under transporten. Detta måste göras för att din maskin skall fungera korrekt och fylla alla utsatta säkerhetskrav. Om det ej görs ordentligt, kan detta förorsaka allvarliga skador på din maskin då den används. Lyft bort maskinen från dess transportemballage. (kontrollera att kilen A som stöder motorn inte heller sitter kvar). (Bild. D3) Avlägsna de fyra skruvarna med hjälp av en skruvmejsel (Bild. D4) Avlägsna tvärfästet genom att skruva loss de två bultarna (Bild. D5) med hjälp av en 10 eller 13mm nyckel (beroende på modell) (Försäkra dig om att du även avlägsnar de två plastskydden ovanpå tvärfästet på samma gång som själva fästet). Du bör plugga igen de två hålen med hjälp av de medföljande täckplattorna. (finns i tillbehörspåsen) (Bild. D6) Avlägsna kilarna som låser trumman inne i tanken (Bild. D7) Detta gör du enligt följande: - Lyft upp locket till trumman - Avlägsna kilen - Avlägsna kilen genom att rotera trumman ett kvarts varv - Frigör trumluckorna, som är låsta i nedre position, genom att samtidigt trycka ner båda sidor. Avlägsna slangstöden. Du bör plugga igen hålen som uppstår med hjälp täckplattorna som finns i tillbehörspåsen (Bild. D8). Vi rekommenderar att du sparar allt låsningsmaterial, eftersom dessa bör återinstalleras ifall du någon gång måste transportera maskinen. Din maskin har noggrant testats på fabriken. Du kan därför eventuellt finna litet vatten kvar i trumman eller packningslådan. Förflyttning av tvättmaskinen Om din maskin är utrustad med hjul, kan du lätt flytta på den. För att flytta tvättmaskinen, dra spaken under maskinen från höger längst ut till vänster (Bild. D9). Anslutning till vatten Koppla in vattenanslutning (Bild. D10): Den ena ändan till kopplingen på baksidan av maskinen Den andra ändan skall kopplas till en kran med 20mm diameters yttergänga. (Ø 20x27-3/4 BSP). Vattenförsörjning: - Minimum vattentryck: 0,1 Mpa eller 1 bar - Maximum vattentryck: 1 Mpa eller 10 bar Utbyte av slang till vattenförsörjningen När du byter slangen, försäkra dig över att slangen är ordentligt fastspänd och att det finns en packning i båda ändar. Maskinen får ej vila på de främre hjulen då den är i användning: Kom ihåg att alltid skjuta spaken tillbaka till normal läge. Avloppsslang Koppla slangfästet du finner i maskinen till ett avloppsrör och koppla sedan in slangen (Bild. D11): antingen temporärt, i en diskho eller ett badkar eller permanent till ett ventilerat vattenlås. Om din installation inte har ett ventilerat vattenlås, kontrollera att din installation inte är lufttät. För att med säkerhet undvika att avloppsvatten sugs tillbaka in i maskinen, rekommenderar vi starkt att du lämnar ett luftrum mellan slangen och avloppet. Oberoende bör slangen installeras så att den är 65 till 90cm högre än basen av maskinen. Försäkra dig att slangen är ordentligt fäst på sin plats med ett band för att undvika att den lossnar eller hoppar ur och förorsakar översvämning. Avloppsvattnet kan även spolas ut i en golvbrunn, förutsatt att slangen är installerad så att vattnet passerar en punkt som är 65 till 90cm högre än basen av maskinen (Bild. D12). D 3 D 4 D 5 D 7 D 8 D 9 F b G 2 a b2 A D 10 D 11 D 12 3/4 2 D 6 a 10 mm - 4 -

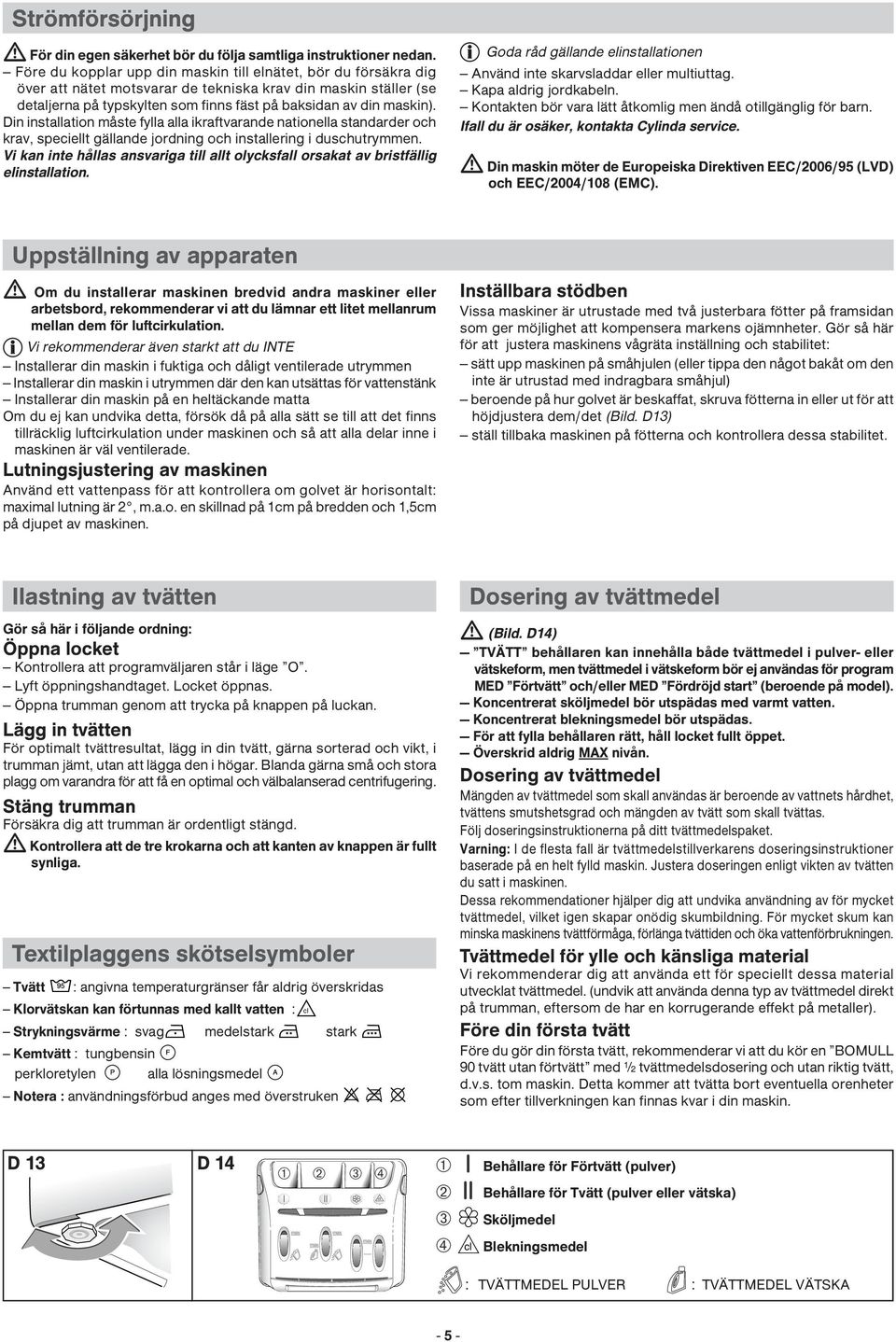

5 Strömförsörjning För din egen säkerhet bör du följa samtliga instruktioner nedan. Före du kopplar upp din maskin till elnätet, bör du försäkra dig över att nätet motsvarar de tekniska krav din maskin ställer (se detaljerna på typskylten som finns fäst på baksidan av din maskin). Din installation måste fylla alla ikraftvarande nationella standarder och krav, speciellt gällande jordning och installering i duschutrymmen. Vi kan inte hållas ansvariga till allt olycksfall orsakat av bristfällig elinstallation. Goda råd gällande elinstallationen Använd inte skarvsladdar eller multiuttag. Kapa aldrig jordkabeln. Kontakten bör vara lätt åtkomlig men ändå otillgänglig för barn. Ifall du är osäker, kontakta Cylinda service. Din maskin möter de Europeiska Direktiven EEC/2006/95 (LVD) och EEC/2004/108 (EMC). Uppställning av apparaten Om du installerar maskinen bredvid andra maskiner eller arbetsbord, rekommenderar vi att du lämnar ett litet mellanrum mellan dem för luftcirkulation. Vi rekommenderar även starkt att du INTE Installerar din maskin i fuktiga och dåligt ventilerade utrymmen Installerar din maskin i utrymmen där den kan utsättas för vattenstänk Installerar din maskin på en heltäckande matta Om du ej kan undvika detta, försök då på alla sätt se till att det finns tillräcklig luftcirkulation under maskinen och så att alla delar inne i maskinen är väl ventilerade. Lutningsjustering av maskinen Använd ett vattenpass för att kontrollera om golvet är horisontalt: maximal lutning är 2, m.a.o. en skillnad på 1cm på bredden och 1,5cm på djupet av maskinen. Inställbara stödben Vissa maskiner är utrustade med två justerbara fötter på framsidan som ger möjlighet att kompensera markens ojämnheter. Gör så här för att justera maskinens vågräta inställning och stabilitet: sätt upp maskinen på småhjulen (eller tippa den något bakåt om den inte är utrustad med indragbara småhjul) beroende på hur golvet är beskaffat, skruva fötterna in eller ut för att höjdjustera dem/det (Bild. D13) ställ tillbaka maskinen på fötterna och kontrollera dessa stabilitet. Ilastning av tvätten Gör så här i följande ordning: Öppna locket Kontrollera att programväljaren står i läge O. Lyft öppningshandtaget. Locket öppnas. Öppna trumman genom att trycka på knappen på luckan. Lägg in tvätten För optimalt tvättresultat, lägg in din tvätt, gärna sorterad och vikt, i trumman jämt, utan att lägga den i högar. Blanda gärna små och stora plagg om varandra för att få en optimal och välbalanserad centrifugering. Stäng trumman Försäkra dig att trumman är ordentligt stängd. Kontrollera att de tre krokarna och att kanten av knappen är fullt synliga. Textilplaggens skötselsymboler Tvätt : angivna temperaturgränser får aldrig överskridas Klorvätskan kan förtunnas med kallt vatten : Strykningsvärme : svag medelstark stark Kemtvätt : tungbensin perkloretylen alla lösningsmedel Notera : användningsförbud anges med överstruken cl Dosering av tvättmedel (Bild. D14) TVÄTT behållaren kan innehålla både tvättmedel i pulver- eller vätskeform, men tvättmedel i vätskeform bör ej användas för program MED Förtvätt och/eller MED Fördröjd start (beroende på model). Koncentrerat sköljmedel bör utspädas med varmt vatten. Koncentrerat blekningsmedel bör utspädas. För att fylla behållaren rätt, håll locket fullt öppet. Överskrid aldrig MAX nivån. Dosering av tvättmedel Mängden av tvättmedel som skall användas är beroende av vattnets hårdhet, tvättens smutshetsgrad och mängden av tvätt som skall tvättas. Följ doseringsinstruktionerna på ditt tvättmedelspaket. Varning: I de flesta fall är tvättmedelstillverkarens doseringsinstruktioner baserade på en helt fylld maskin. Justera doseringen enligt vikten av tvätten du satt i maskinen. Dessa rekommendationer hjälper dig att undvika användning av för mycket tvättmedel, vilket igen skapar onödig skumbildning. För mycket skum kan minska maskinens tvättförmåga, förlänga tvättiden och öka vattenförbrukningen. Tvättmedel för ylle och känsliga material Vi rekommenderar dig att använda ett för speciellt dessa material utvecklat tvättmedel. (undvik att använda denna typ av tvättmedel direkt på trumman, eftersom de har en korrugerande effekt på metaller). Före din första tvätt Före du gör din första tvätt, rekommenderar vi att du kör en BOMULL 90 tvätt utan förtvätt med ½ tvättmedelsdosering och utan riktig tvätt, d.v.s. tom maskin. Detta kommer att tvätta bort eventuella orenheter som efter tillverkningen kan finnas kvar i din maskin. D 13 D 14 ➀ ➁ ➂ ➃ ➀ Behållare för Förtvätt (pulver) ➁ Behållare för Tvätt (pulver eller vätska) ➂ Sköljmedel ➃ cl Blekningsmedel : TVÄTTMEDEL PULVER : TVÄTTMEDEL VÄTSKA - 5 -

6 Programmering Programval Programsekvens 1 A 4 Start /Paus Start/Paus kan på inga villkor makulera ett program. Av/Stopp 0 Centrifugering 90 C Normaltvätt Sköljprogram 60 Kvicktvätt Handtvätt Programsekvens Tvätt Skölj/Centr. Klar TT 100 Innan maskinen startas igång, kontrollera att elsladden är ansluten och att vattenkranen är öppen. Försäkra dig även om trummans och maskinens lock är ordentligt stängda. Kallt 60 Syntettvätt Ylletvätt Fintvätt 1000 Centrifugering Start/Paus Förtvätt Skrynkelfritt Extra sköljning varv/min Inställning av centrifugeringshastighet 2 3 Tillval Programmering av tvättcykel: Indikeringslampor och väljarnas läge Vrid väljaren 1 för att välja tvättprogram och tvättemperatur som är lämpligast för aktuella Indikeringslampan Tvätt blinkar tvättplagg. (Om du har valt altenativet endast sköljning eller endast Maskinen spänningssätts om man vrider väljaren till valfritt läge utom 0. centrifugering, så blinkar indikeringslampan Skölj/Centr. ) Välj med hjälp av väljaren 2 - antingen en centrifugeringshastighet anpassad till tvättplaggens typ. Centrifugeringshastigheten är automatiskt begränsad i programmen Syntettvätt, Fintwätt, Ylletwätt och Handtvätt. - eller ett dropptorkningspass. Cykeln avslutas med ett ett pass med centrifugering i 100 varv/min. - eller med ett stopp med vatten i. Maskinen stannar med vatten i före slutcentrifugeringen. Välj valfria tillval, om så önskas 3. Välj omedelbar start genom att trycka på Start/Paus 4. Väljare 2 - läge 800 exempelvis - läge läge står i Indikeringslampan/lamporna till valt/valda alternativ, indikeringslampan Tvätt lyser med fast sken (indikeringslamporna A tänds successivt för att ange i vilken etapp cykeln befinner sig) Ändring av inställningar under pågående tvätt (ej möjligt under centrifugering): För att avbryta tvättprogrammet, tryck på Start/Paus knappen 4. Indikeringslampan A blinkar Lägg till eller ta bort önskad tvätt*. Starta programmet med att trycka på Start/Paus knappen 4. indikeringslampan A lyser med fast sken (*) Det kan ta ca. 1-2 minuter för luckan att låsas upp. Nollställning under programmering, tvättprogram eller paus: Ställ väljaren 1 i läge 0. Väljare 1 i läge 0 Detta kan göras när som helst under programmering, tvättprogram eller en paus. alla indikeringslampor släckta - I alla lägen, om du makulerar ett alternativ, så måste allt programmeras om från början. - Om makulering sker under pågående tvätt, tänk på att tömma maskinen på vatten vid behov. Cykel slut: Indikeringslampan Klar lyser med fast sken, vilket indikerar slutet på cykeln. Ställ väljaren 1 i läge 0. Då kan du öppna luckan och ta ut tvätten. indikeringslampan Klar lyser med fast sken Att hålla maskinen i trim (Underhåll av pumpfiltret): Länspumpens filter måste rengöras med jämna mellanrum (se tillvägagångssättet i avsnittet RENGÖRING AV PUMPFILTRET ). Om pumpfiltret inte blir rengjord med jämna mellanrum, så riskerar maskinens prestanda att påverkas därav. För mera detaljerad information, se PROGRAMMEN DETALJER och TILLVALENS DETALJER Efter ett strömavbrott, när apparaten spänningssätts igen, tar tvättcykeln vid där den hade avbrutits

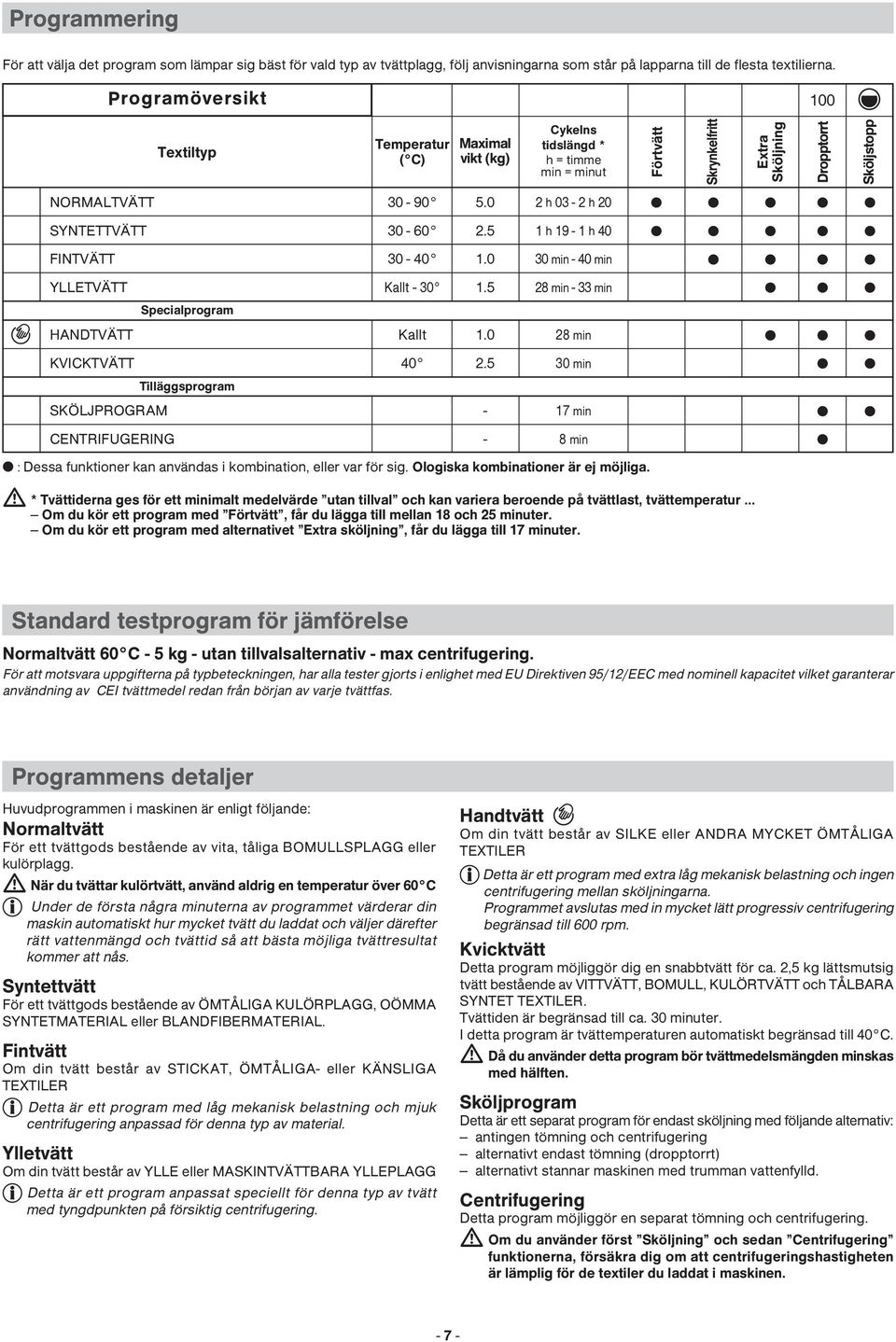

7 Programmering För att välja det program som lämpar sig bäst för vald typ av tvättplagg, följ anvisningarna som står på lapparna till de flesta textilierna. Programöversikt 100 NORMALTVÄTT SYNTETTVÄTT FINTVÄTT YLLETVÄTT HANDTVÄTT KVICKTVÄTT SKÖLJPROGRAM CENTRIFUGERING Textiltyp Specialprogram Tilläggsprogram Temperatur ( C) Kallt - 30 : Dessa funktioner kan användas i kombination, eller var för sig. Ologiska kombinationer är ej möjliga. * Tvättiderna ges för ett minimalt medelvärde utan tillval och kan variera beroende på tvättlast, tvättemperatur... Om du kör ett program med Förtvätt, får du lägga till mellan 18 och 25 minuter. Om du kör ett program med alternativet Extra sköljning, får du lägga till 17 minuter. Kallt Maximal vikt (kg) 1.5 Cykelns tidslängd * h = timme min = minut Förtvätt Extra Sköljning Dropptorrt Sköljstopp h 03-2 h h 19-1 h min - 40 min 28 min - 33 min min min Skrynkelfritt - 17 min - 8 min Standard testprogram för jämförelse Normaltvätt 60 C - 5 kg - utan tillvalsalternativ - max centrifugering. För att motsvara uppgifterna på typbeteckningen, har alla tester gjorts i enlighet med EU Direktiven 95/12/EEC med nominell kapacitet vilket garanterar användning av CEI tvättmedel redan från början av varje tvättfas. Programmens detaljer Huvudprogrammen i maskinen är enligt följande: Normaltvätt För ett tvättgods bestående av vita, tåliga BOMULLSPLAGG eller kulörplagg. När du tvättar kulörtvätt, använd aldrig en temperatur över 60 C Under de första några minuterna av programmet värderar din maskin automatiskt hur mycket tvätt du laddat och väljer därefter rätt vattenmängd och tvättid så att bästa möjliga tvättresultat kommer att nås. Syntettvätt För ett tvättgods bestående av ÖMTÅLIGA KULÖRPLAGG, OÖMMA SYNTETMATERIAL eller BLANDFIBERMATERIAL. Fintvätt Om din tvätt består av STICKAT, ÖMTÅLIGA- eller KÄNSLIGA TEXTILER Detta är ett program med låg mekanisk belastning och mjuk centrifugering anpassad för denna typ av material. Ylletvätt Om din tvätt består av YLLE eller MASKINTVÄTTBARA YLLEPLAGG Detta är ett program anpassat speciellt för denna typ av tvätt med tyngdpunkten på försiktig centrifugering. Handtvätt Om din tvätt består av SILKE eller ANDRA MYCKET ÖMTÅLIGA TEXTILER Detta är ett program med extra låg mekanisk belastning och ingen centrifugering mellan sköljningarna. Programmet avslutas med in mycket lätt progressiv centrifugering begränsad till 600 rpm. Kvicktvätt Detta program möjliggör dig en snabbtvätt för ca. 2,5 kg lättsmutsig tvätt bestående av VITTVÄTT, BOMULL, KULÖRTVÄTT och TÅLBARA SYNTET TEXTILER. Tvättiden är begränsad till ca. 30 minuter. I detta program är tvättemperaturen automatiskt begränsad till 40 C. Då du använder detta program bör tvättmedelsmängden minskas med hälften. Sköljprogram Detta är ett separat program för endast sköljning med följande alternativ: antingen tömning och centrifugering alternativt endast tömning (dropptorrt) alternativt stannar maskinen med trumman vattenfylld. Centrifugering Detta program möjliggör en separat tömning och centrifugering. Om du använder först Sköljning och sedan Centrifugering funktionerna, försäkra dig om att centrifugeringshastigheten är lämplig för de textiler du laddat i maskinen

8 Tillvalens detaljer Förtvätt Detta är en förtvättsfunktion för mycket nedsmutsad tvätt (lera, blod osv.). Ett speciellt program med tyngdpunkten på kallt vatten, följt efter en uppvärmning till 30 C. Med att ha tyngdpunkten på kallt vatten, möjliggör lösgöring av svåra fläckar före vattnet värms upp. Tvättmedlet bör sättas i " " på tvättmedelsbehållaren. Skrynkelfritt Undviker veck på tvättplaggen och underlättar strykning. Extra sköljning Detta är en funktion för allergiker eller personer med känslig hud och utför en extra centrifugering i slutet tvättprogrammet. Sköljstopp Denna funktion ger möjlighet att ta ut tvätten ur maskinen innan centrifugeringsfasen börjar eller att fördröja denna centrifugeringsetapp, vilket ger tvätten möjlighet att ligga kvar i vattnet för att undvika skrynkling. När maskinen stoppas med vatten i, blinkar indikeringslampan för cykelns förlopp Skölj/Centr.. Sedan: om du önskar tömma maskinen med centrifugering, med hjälp av väljaren 2, välj lämplig centrifugeringshastighet som passar för befintlig typ av tvätt. Programmet avslutas automatiskt. om du önskar bara tömning, med hjälp av väljaren 2, välj funktionen dropptorkning (läge 100 ). Ändring av ett tvättprogramm Under pågående programmering: Innan du trycker på Start/Paus 4 tangenten är alla ändringar möjliga. Efter att cykeln har startat: Kan du ändra textiltyp (exempelvis växla över från NORMALTVÄTT till SYNTETTVÄTT, osv...). I så fall, kontrollera att tidigare valda alternativ fortfarande är valda. Du måste bekräfta ditt nya val genom att trycka på Start/Paus 4 tangenten. Maskinen kan eventuellt tömmas på en del av sitt vatten. Under pågående cykel: Beroende på befintlig modell är följande ändringar möjliga utan att man trycker på Start/Paus 4 tangenten. för samma typ av textil kan du ändra temperaturen. Om temperaturen uppnådd under tvättcykeln är högre än nytt valt alternativ, stoppas uppvärmningen av vattnet omedelbart och cykeln fortsätter. Du kan ändra centrifugeringshastigheten under pågående cykel. Du kan välja dropptorkning (100) och ett Sköljstopp under tvättens hela tidslängd. Du kan aktivera tillvalet Extra sköljning så länge sköljningspasset inte påbörjats (tills indikeringslampan för cykelförloppet Skölj/Centr. lyser upp). Du kan avaktivera alla tillval under cykelns hela tidslängd i den mån deras verkan är avslutad. Efter avslutad cykel: När indikeringslampan Klar lyser med fast sken, kan du programmera ny cykel utan att ha återfört väljaren 1 till läge 0. För att göra detta räcker det med att vrida någon väljare eller trycka på någon tangent. Indikeringslampan Tvätt börjar blinka. Då är maskinen klar för ny programmering. Automatiska säkerhetsskydd Lockets låssystem: Så fort tvättprogrammet startat, är locket låst. När programmet ar slutfört eller maskinen har stannat med trumman full av vatten, öppnas låset. Om du vill öppna locket under pågående tvättprogram, tryck lätt på knapp 5 och vänta 1-2 minuter, varefter låssystemet automatisk låser upp luckan. Beroende på när du vill öppna luckan under pågående tvättprogram, kan öppningstiden av låset vara litet längre, eftersom systemet beaktar eventuell kyltid. För att undvika brännskador, fungerar låssystemet så att låset öppnas inte innan temperaturen inne i maskinen har sjunkit under en viss nivå. Vattennivå: Då maskinen är i bruk, kontrollerar maskinen automatiskt vattennivån och förhindrar överflöde. Centrifugeringssystem: Din maskin är utrustad med ett system som förhindrar centrifugering om maskinen är ojämnt påfylld. I detta fall blir din tvätt inte centrifugerad. Ladda om tvätten i trumman och starta centrifugeringsprogrammet på nytt. Anti-löddersystem: Din maskin upptäcker om det bildas för mycket skum under centrifugering. I detta fall stannas centrifugeringen och maskinen töms på vatten. Sedan startar maskinen igen centrifugeringen och tillägger eventuellt en extra sköljning

9 Rengöring av pumpfiltret Rengör filtret enligt följande: öppna trummans klaffar. I botten av trumman syns ett plastlock A (Bild. D15) frigör plastlocket (Bild. D16). För att göra detta: - för in ett stavliknande föremål (en penna eller en skruvmejsel, till exempel) i hålet som finns på plastdetaljen A - tryck lodrätt på detta stavliknande föremål, medan du skjuter plastdetaljen A åt höger tills den kommer ut ur hållaren. ta ut plastdetaljen A vrid trumman lätt med öppna klaffar mot maskinens framsida (Bild. D17) Genom hålen som frilagts när plastdetaljen A sköts bakåt har du tillgång till pumpfiltret. ta ut den ur dess hållare (Bild. D17) ta bort olika föremål som kan ha hamnat inuti skölj den under rinnande vatten (Bild. D18) sätt den tillbaka på plats genom att trycka in den helt i sin hållare efter att ha kontrollerat att hållaren är ren sätt plastdetaljen A tillbaka på plats och se till att den kommer rätt i hålen på trummans botten samt tryck den till vänster tills den kommer in på plats med ett klickljud (Bild. D19). Underhåll av apparaten Rengöring av apparaten Vid yttre rengöring använd en svamp eller en tygbit fuktad enbart med vatten och flytande såpa Använd under inga omständigheter: skurmedel Stålull eller plastsvampar Alkoholbaserade medel, tinner osv. Underhåll av interna detaljer För att säkra en god hygien, rekommenderar vi följande: Lämna locket uppe för en kort tid efter varje tvätt Rengör alla plast- och gummidelar intill trumman ca. en gång i månaden med ett lätt klorat desinfektionsmedel. Kör sedan ett sköljprogram för att skölja bort allt medel som eventuellt blivit kvar i trumman. Kör ett 90 C program minst en gång per månad. Rengöring av tvättmedelsfack Rengör tvättmedelsfacket regelbundet. Gör så här: tryck samtidigt på tryckspärrarna som finns på båda sidor om tvättmedelsfacket och facket kan demonteras från luckan (Bild. D20). Lösgör rören från den bakre sidan av behållaren och lösgör behållaren från dess frontpanel (Bild. D21). Skölj alla delar under rinnande vatten (se till att tömma ut allt eventuellt kvar varande vatten från behållaren). Montera sedan ihop alla delar till behållaren och försäkra dig att behållaren är ordentligt fäst i frontpanelen. Placera sedan hela enheten tillbaka på sin plats under locket. Periodiska kontroller För att undvika vattenskador rekommenderar vi att med jämna mellanrum kontrollera vattentillförselslangens och avledningsslangens skick. Om du upptäcker den minsta sprickan, tveka inte att byta ut dessa slangar mot identiska slangar som går att köpa hos tillverkaren eller dennes kundservice. För att byta ut vattentillförselslangen ber vi om att hänvisa till avsnittet ANSLUTNING TILL VATTEN. Byte av elmatarsladden För din säkerhets skull, ska byte av elsladd eller, beroende på modell, byte av hela ellåden med tillhörande sladd, ovillkorligen utföras av behörig tekniker. D 15 D 16 D 17 D 18 2 A 1 D 19 D 20 D 21 clac! CLANG

10 Möjliga driftstörningar Programmet startar ej. Du har inte tryckt ned Start/Paus knappen. Det finns ingen ström till maskinen. - kontrollera att stickkontakten är kopplad till vägguttaget - kontrollera att säkringarna är hela. Vattentillförseln är avstängd Locket till maskinen är ej ordentligt stängt. En vattenpöl uppstår runt maskinen Lösgör först stickkontakten från vägguttaget, tag ur säkringen och stäng av vattentillförseln. Då maskinen är i bruk, sköter maskinen vattennivåkontrollen och förhindrar överflöde. Ifall det oberoende rinner vatten ur maskinen, kan det bero på att: slangen till avloppsröret är felinstallerad. slangen till vattennätet är dåligt fastsatt, antingen vid maskinen eller kranen - Kontrollera att packningarna är hela och att kopplingarna ordentligt fastspända. Kraftiga vibrationer under centrifugering Maskinens samtliga transportfästen har ej lösgjorts enligt instruktionerna. - Kontrollera att alla fästen och kilar har tagits bort (se DEMONTERING AV TRANSPORTFÄSTEN ). Golvet är ojämnt. Din maskin vilar på de två främre valsarna (beroende på model). - Ställ ned maskinen på sina fötter genom att vrida spaken till höger. Tvätten har ej centrifugerats eller är ännu blöt Du har valt ett program utan centrifugering, t.ex. dropptorrt. Centrifugeringssystemet har konstaterat att tvätten i din maskin är ojämnt laddad. - Ladda om maskinen och programmera in ny centrifugering. Maskinen tömmer ej trumman Du har valt funktionen Sköljstopp. Pumpfiltret är blockerat: - Rengör filtret (se RENGÖRING AV PUMPFILTER för närmare uppgifter). Avloppsslangen är klämd eller vikt. Locket kan ej öppnas Programmet har ännu inte tvättat färdigt: Locket hålles låst ända tills programmet är slutfört. Trummans luckor öppnas mycket långsamt (på maskiner utrustade med dämpad öppningsmekanism) Din maskin har ej använts under en längre tid. Maskinen är installerad i ett för kallt utrymme. Tvättmedelsrester (pulver) har lagrats i gångjärnen. - Alla problem löses då luckorna öppnats några gånger. Som en allmän regel, bör du alltid stanna maskinen, koppla ur stickkontakten och stänga av vattentillförseln. Driftstörningar som användaren själv kan åtgärda I detta avsnitt förklarar vi hur du själv mycket lätt kan åtgärda dessa driftstörningar. Apparaten känner av själv vissa driftstörningar och meddelar dem med hjälp av indikeringslampornas särskilda blinksignaler. Blinksignaler Orsaker / Åtgärder Stängd vattentillförselkran. Kontrollera att vattentillförselkranen går att öppna, tryck sedan än en gång på Start/Paus tangenten för att återstarta cykeln. Denna driftstörning kan även orsakas av felaktigt uppkopplad avledningsslang (se avsnitt AVLOPPSSLANG ). Pumpfiltret är tilltäppt. Rengör pumpfiltret (för tillvägagångssättet, se avsnitt RENGÖRING AV PUMPFILTRET ), tryck sedan än en gång på Start/Paus tangenten för att återstarta cykeln. Kontrollera även avledningsslangens placering i avledningsledningen: uppkopplingen får inte vara tättillsluten (se avsnitt AVLOPPSSLANG ). Felplacerad avledningsslang. Kontrollera att avledningsslangen är rätt placerad i avledningsröret: kopplingen får inte vara tättansluten (se avsnitt AVLOPPSSLANG ). Blockerad trumma. Kontrollera om ett litet tvättplagg (till exempel: näsduk, strumpa,...) inte har hamnat emellan behållaren och trumman och att det inte hindrar trummans rotation. För att komma åt behållarens botten, var god och se avsnitt RENGÖRING AV PUMPFILTRET. Feltillsluten lucka. Kontrollera att luckan är stängd, tryck sedan än en gång på Start/Paus tangenten för att återstarta cykeln. Driftstörningar som kräver ett ingripande från reparatör Apparaten spårar även upp vissa driftstörningar som kräver ett systematiskt ingripande från en reparatör. Programsekvens Tvätt Skölj/Centr. Klar De finns att köpa hos återförsäljaren tillsammans med ett helt sortiment av tillbehör och förbrukningsartiklar. Innan reparatör tillkallas rekommenderar vi att göra följande: - sätt programväljaren i läge 0 och låt eluttaget vara urkopplat i minst 10 sekunder - anslut eluttaget igen och starta en tvättcykel. Om felet kvarstår, tillkalla en reparatör och glöm inte att tala om för honom vilka indikeringslampor som var tända. Starta inte om tvättcykeln, när trumman är blockerad eller om du upptäcker att det finns vatten runtom maskinen eller om du känner att det luktar bränt. Kundservice Eventuell service eller reparation bör alltid utföras av en kvalificerad tekniker. Då du beställer en reparatör, uppge alla detaljer på din maskin (model, typ- och serienummer) Dessa detaljer finner du på tillverkarens typbeteckningsskylt på baksidan av din maskin
