Bruks- och serviceanvisning för centraldammsugaren MANTA APC 3

Transkript

1 Bruks- och serviceanvisning för centraldammsugaren MANTA APC 3

2 2

3 Innehållsförteckning 1 CENTRALDAMMSUGARSYSTEMET ALLAWAY MANTA Centralenhet Dammrör och sugdosor Städutrustning Föravskiljare SÅ HÄR ANVÄNDS CENTRALDAMMSUGAREN MANTA Centralenhetens funktionslägen Dammsugning med centraldammsugarsystemet MANTA APC 3-frekvensomvandlare Frekvensomvandlarens kontrollpanel Kontrollpanelens display Menyernas uppbyggnad Frekvensomvandlarens kontrolluppgifter Felkoder Rengöring av städutrustning Rengöring av filter och byte av dammpåse SERVICE Tvätt och byte av filter Service av sugfiltret PRAKTISKA TIPS Om centralenheten inte startar från en sugdosa Om sugeffekten har försämrats, kontrollera att Om sug- eller utblåsningsrören täppts till Kontroll av rörens täthet UPPGIFTER OM CENTRALENHETEN Tekniska data EG-försäkran om överensstämmelse för elapparater RESERVDELSLISTA SERVICEKALENDER...18 Till användaren Försäkra dig om att systemet till alla delar har installerats enligt givna anvisningar och innehåller endast ursprungliga Allaway-komponenter. Läs noga igenom bruks- och serviceanvisningarna. Använd och underhåll systemet enligt bruks- och serviceanvisningarna. På detta sätt säkrar du ett fungerande system med lång livslängd. Vid planering, installation och användning skall gällande myndighetsföreskrifter följas. Symboler som förekommer i anvisningen VARNING NÄRMARE INFORMATION Vi förbehåller oss rätten till ändringar. 3

4 1 CENTRALDAMMSUGARSYSTEMET ALLAWAY MANTA Centraldammsugarsystemet omfattar städutrustning, sugdosor, dammrör och en centralenhet. Centraldammsugarsystemet Manta är avsett för dammsugning av skräp, damm o.d. i hotell, bibliotek, daghem, skolor osv. 1.1 Centralenhet I centralenheten (figur 1) ingår en filterförsedd dammavskiljare, en dammbehållare, en elmotordriven sidokanalfläkt och en frekvensomvandlare, dvs. en inverter (bild 1;1). Frekvensomvandlaren styr motorns varvtal och därigenom även centralenhetens sugeffekt. Frekvensomvandlaren har de brytare som behövs för drift och service. 1 Högst tre personer kan samtidigt använda centralenheten APC 3, vilket förutsätter att de är inkopplade i olika suglinjer [se exemplet i punkt 2.3]. Långvarig vistelse i närheten av centralenheten när den är i gång är inte att rekommendera på grund av bullret. Centralenhetens ljudnivå är 75 db (A) ± 2 db. Vi rekommenderar att centralenheten placeras i ett utrymme som hålls låst. Bild Dammrör och sugdosor Dammrören och sugdosorna bildar ett städområde [se bild 4]. Sugdosorna är utplacerade i byggnaden så att alla rum som ska städas kan nås. Sugdosorna är lufttäta och försedda med ett startsystem för centralenheten. Sugdosorna av stål har magnet och Reed-relä för start [bild 2]. Sugdosor i system avsedda att användas av flera användare samtidigt öppnas med undertryck i rören. Därför ska sugdosorna ha en stark stålkonstruktion. I system för flera användare har dammrören planerats och monterats så att det till samtliga användare leder en suglinje från ett 75 mm samlingsrör som är anslutet till centralenheten [bild 4]. Om flera användare samtidigt ansluter sig till samma suglinje försämras sugeffekten och det finns risk för att rören täpps till. Däremot kan det i olika suglinjer samtidigt finnas så många användare som centralenheten kan ha. Bild 2 OFF ON 1.3 Städutrustning Städutrustningen består av ett sugslangspaket, ett teleskoprör och munstycken. Alla delar kan köpas separat eller som färdiga städutrustningsserier. Försäkra dig om att du får rätt muff för sugslangen när du skaffar städutrustning: Muff för sugslang REED, muff för sugslang REED + NYCKEL. 1.4 Föravskiljare Systemet ska förses med en ändamålsenlig Allaway-föravskiljare om vatten, vått skräp, större mängder sand eller annat som skiljer sig från normalt hushållsdamm ska sugas upp. Föravskiljaren skyddar rören mot slitage och skador. Det är under inga som helst omständigheter tillåtet att suga upp brandfarliga ämnen med centraldammsugaren (inte ens med föravskiljare)! Den statiska elektricitet som uppkommer genom luftströmmen kan orsaka gnistor som kan antända brandfarliga ämnen! 4 Säilytä ohje tallessa myöhempää käyttöä varten!

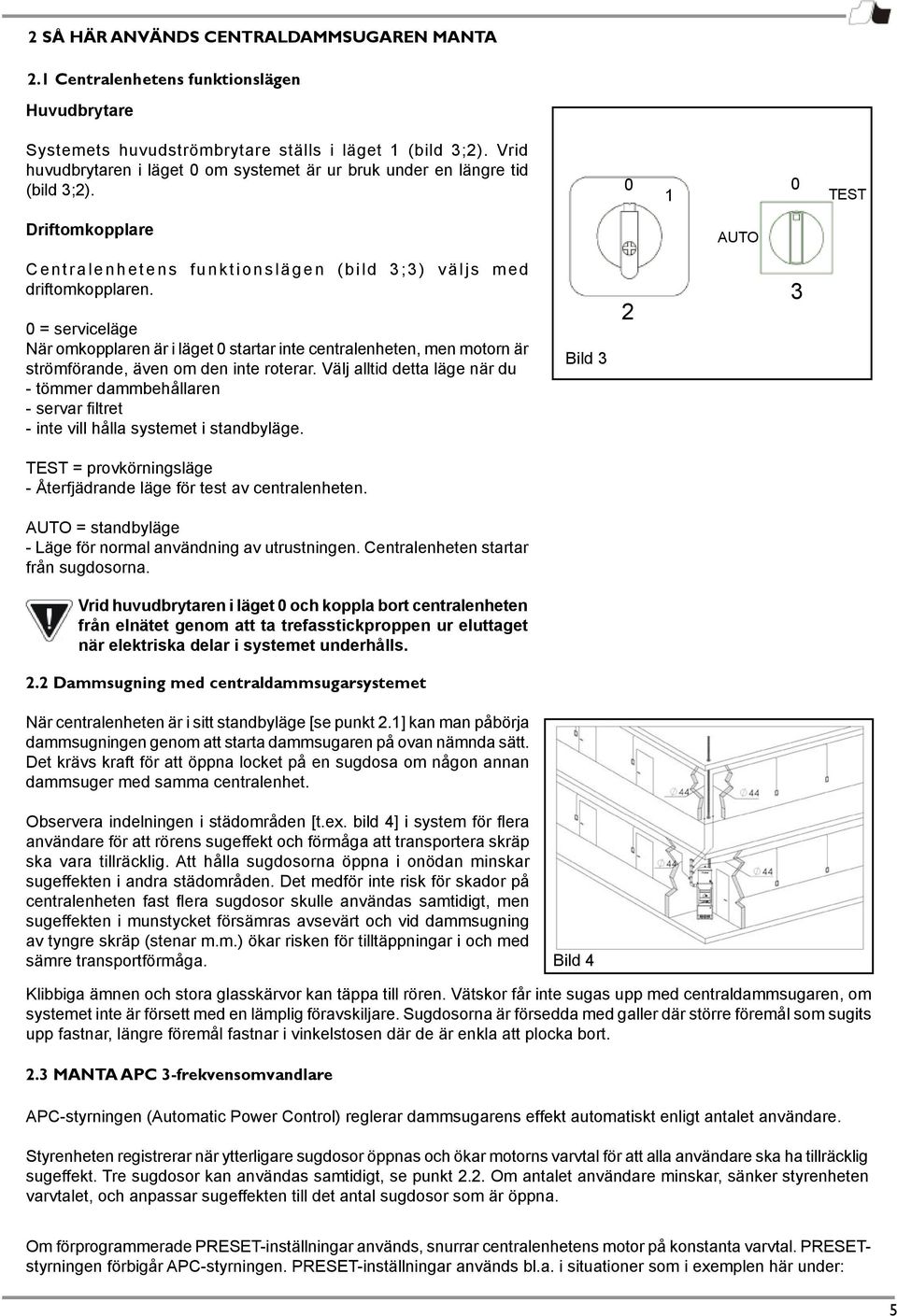

5 2 SÅ HÄR ANVÄNDS CENTRALDAMMSUGAREN MANTA 2.1 Centralenhetens funktionslägen Huvudbrytare Systemets huvudströmbrytare ställs i läget 1 (bild 3;2). Vrid huvudbrytaren i läget 0 om systemet är ur bruk under en längre tid (bild 3;2) TEST Driftomkopplare AUTO C e n t r a l e n h e t e n s f u n k t i o n s l ä g e n ( b i l d 3 ; 3 ) v ä l j s m e d driftomkopplaren. 0 = serviceläge När omkopplaren är i läget 0 startar inte centralenheten, men motorn är strömförande, även om den inte roterar. Välj alltid detta läge när du - tömmer dammbehållaren - servar filtret - inte vill hålla systemet i standbyläge. Bild TEST = provkörningsläge - Återfjädrande läge för test av centralenheten. AUTO = standbyläge - Läge för normal användning av utrustningen. Centralenheten startar från sugdosorna. Vrid huvudbrytaren i läget 0 och koppla bort centralenheten från elnätet genom att ta trefasstickproppen ur eluttaget när elektriska delar i systemet underhålls. 2.2 Dammsugning med centraldammsugarsystemet När centralenheten är i sitt standbyläge [se punkt 2.1] kan man påbörja dammsugningen genom att starta dammsugaren på ovan nämnda sätt. Det krävs kraft för att öppna locket på en sugdosa om någon annan dammsuger med samma centralenhet. Observera indelningen i städområden [t.ex. bild 4] i system för flera användare för att rörens sugeffekt och förmåga att transportera skräp ska vara tillräcklig. Att hålla sugdosorna öppna i onödan minskar sugeffekten i andra städområden. Det medför inte risk för skador på centralenheten fast flera sugdosor skulle användas samtidigt, men sugeffekten i munstycket försämras avsevärt och vid dammsugning av tyngre skräp (stenar m.m.) ökar risken för tilltäppningar i och med sämre transportförmåga. Bild 4 Klibbiga ämnen och stora glasskärvor kan täppa till rören. Vätskor får inte sugas upp med centraldammsugaren, om systemet inte är försett med en lämplig föravskiljare. Sugdosorna är försedda med galler där större föremål som sugits upp fastnar, längre föremål fastnar i vinkelstosen där de är enkla att plocka bort. 2.3 MANTA APC 3-frekvensomvandlare APC-styrningen (Automatic Power Control) reglerar dammsugarens effekt automatiskt enligt antalet användare. Styrenheten registrerar när ytterligare sugdosor öppnas och ökar motorns varvtal för att alla användare ska ha tillräcklig sugeffekt. Tre sugdosor kan användas samtidigt, se punkt 2.2. Om antalet användare minskar, sänker styrenheten varvtalet, och anpassar sugeffekten till det antal sugdosor som är öppna. Om förprogrammerade PRESET-inställningar används, snurrar centralenhetens motor på konstanta varvtal. PRESETstyrningen förbigår APC-styrningen. PRESET-inställningar används bl.a. i situationer som i exemplen här under: 5

6 Exempel: Med förprogrammerade varvtal kan man lösa situationer som på bild 5. = sugdosa = Manta-centraldammsugare Området nära centralenheten (område A) har ställts in på automatisk styrning av effekten (APC). Områdena längre bort (område B och område C) har ställts in på styrning med fasta förprogrammerade rotationshastigheter (PRESET 1 och PRESET 2). Frekvensomvandlaren ger separat 58 Hz för bägge PRESET-styrlinjerna. Om båda PRESET-styrningarna används samtidigt, ökar omvandlaren sugeffekten genom att höja frekvensen till 64 Hz. Området A kan ha tre användare samtidigt i sina suglinjer, när inga sugdosor i områdena B och C används. Områdena B och C kan bägge ha en användare, om det inte finns någon användare i området A. Om området A har användare samtidigt som områdena B och/eller C, kan sugeffekten vara för låg i områdena B och/eller C. Bild 5 Samtliga städområden har en egen lågspänningsledning till centralenheten (bild 5) Frekvensomvandlarens kontrollpanel = Bläddring uppåt Bläddra i huvudmenyn och i olika undermenyer Ändra värden = Bläddring neråt Bläddra i huvudmenyn och i olika undermenyer Ändra värden = Vänster menyknapp Flytta bakåt i menyn Flytta kursorn till vänster (i parametermenyn) Återgå från ändringsläget Återgå till huvudmenyn genom att hålla knappen nertryckt i 2 3 sekunder = Höger menyknapp Flytta framåt i menyn Flytta kursorn till höger (i parametermenyn) Växla till ändringsläget Huvudbrytare Driftomkopplare reset select enter START STOP = Nollställning av aktiva fel = De två senast använda skärmarna kan granskas turvis = Med Enter kan man 1. bekräfta val 2. kvittera felhistoriken = Startknappen är inte i bruk Dammsugaren startar från en sugdosa eller med driftomkopplaren (se punkt 3.1;Driftomkopplare) = Stoppknapp Motorn stoppas 6

7 2.3.2 Kontrollpanelens display I II III ready run fault RUN STOP = Motorn går. Blinkar då stoppkommando har getts, men motorn fortfarande håller på att varva ner. = Anger motorns rotationsriktning. = Anger att motorn inte går. READY = Syns då matningsspänningen är tillkopplad. Om säkerheten har utlöst, syns inte symbolen. ALARM = Anger funktion utanför något gränsvärde och att larm har getts. FAULT = Anger att driftförhållandena inte är säkra eller att de är instabila varför systemet har stannat. Textrader: I Orientationssymbol: Visar symbolen för och numret på den meny, parameter osv. som granskas. II Beskrivningsrad: Beskriver menyn, ett värde eller ett fel. III Värderad: Visar börvärden, parametrar osv., antingen i siffror eller i text, samt antalet undermenyer i varje meny. Indikering av styrplats 1/0 Term = I/O-kopplingsplinten är vald som styrplats. Keypad = Kontrollpanelen är vald som styrplats. Bus/comm = Frekvensomvandlaren styrs via fältbussen. LEDs för lägesindikering ready run fault = Lyser när matningsspänningen kopplas på. = Lyser när maskinen går. = Lyser när driftförhållandena inte är säkra eller när de är instabila varför systemet har stannat Menyernas uppbyggnad 7

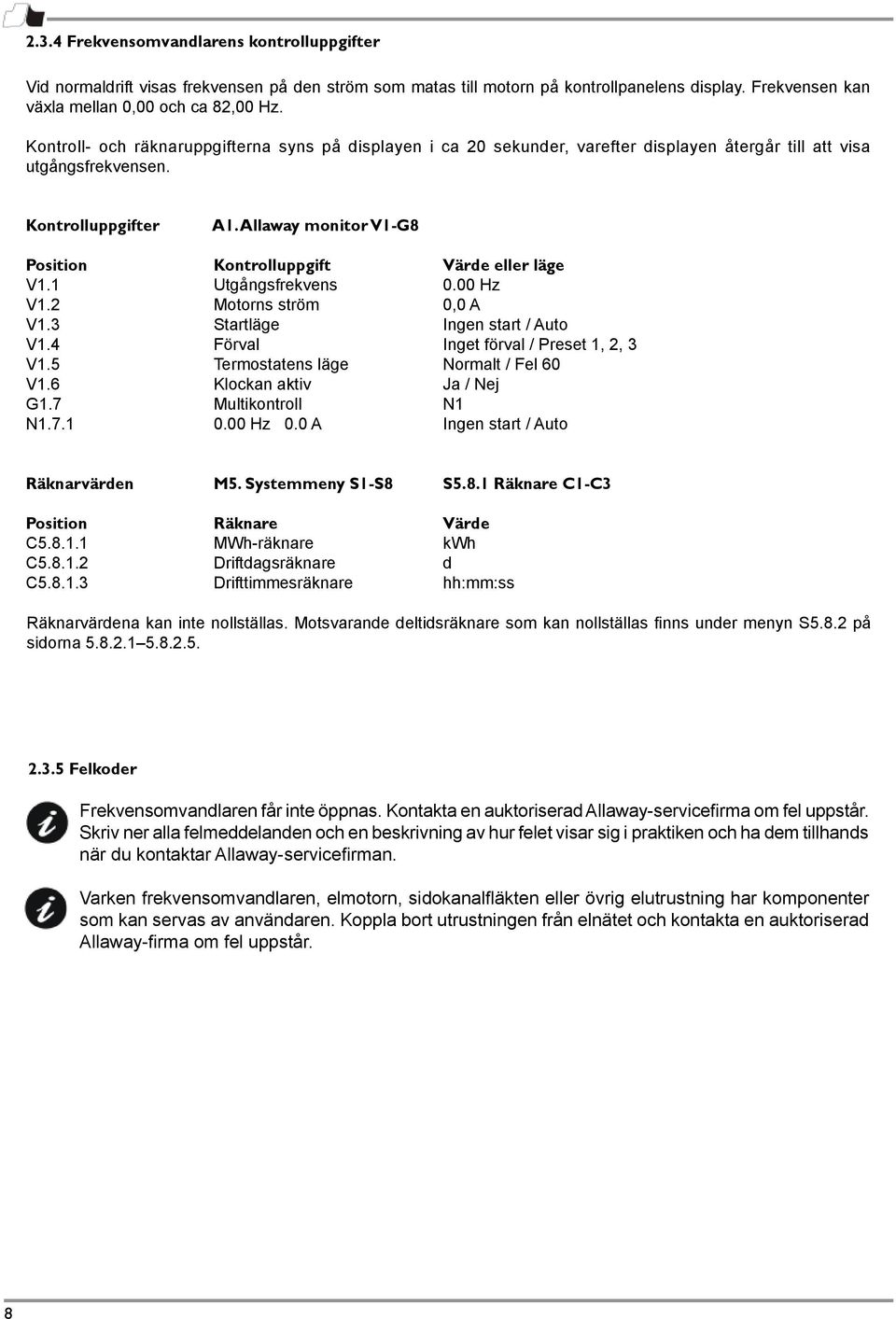

8 2.3.4 Frekvensomvandlarens kontrolluppgifter Vid normaldrift visas frekvensen på den ström som matas till motorn på kontrollpanelens display. Frekvensen kan växla mellan 0,00 och ca 82,00 Hz. Kontroll- och räknaruppgifterna syns på displayen i ca 20 sekunder, varefter displayen återgår till att visa utgångsfrekvensen. Kontrolluppgifter A1. Allaway monitor V1-G8 Position Kontrolluppgift Värde eller läge V1.1 Utgångsfrekvens 0.00 Hz V1.2 Motorns ström 0,0 A V1.3 Startläge Ingen start / Auto V1.4 Förval Inget förval / Preset 1, 2, 3 V1.5 Termostatens läge Normalt / Fel 60 V1.6 Klockan aktiv Ja / Nej G1.7 Multikontroll N1 N Hz 0.0 A Ingen start / Auto Räknarvärden M5. Systemmeny S1-S8 S5.8.1 Räknare C1-C3 Position Räknare Värde C MWh-räknare kwh C Driftdagsräknare d C Drifttimmesräknare hh:mm:ss Räknarvärdena kan inte nollställas. Motsvarande deltidsräknare som kan nollställas finns under menyn S5.8.2 på sidorna Felkoder Frekvensomvandlaren får inte öppnas. Kontakta en auktoriserad Allaway-servicefirma om fel uppstår. Skriv ner alla felmeddelanden och en beskrivning av hur felet visar sig i praktiken och ha dem tillhands när du kontaktar Allaway-servicefirman. Varken frekvensomvandlaren, elmotorn, sidokanalfläkten eller övrig elutrustning har komponenter som kan servas av användaren. Koppla bort utrustningen från elnätet och kontakta en auktoriserad Allaway-firma om fel uppstår. 8

9 Kod Fel Möjlig orsak Åtgärder 1 Överström Frekvensomvandlaren har registrerat för stor ström i ledningen till motorn (>4*l ) Bryt strömmen med huvudbrytaren och kontrollera att motorn löper lätt genom att - plötslig belstningsökning vrida på motorn i kylfläktens vinge. Kontrollera - kortslutning i motorledningen ledningen till motorn. 2 Överspänning DC-mellankretsens spänning har överstigit 9II V - stora spänningstoppar i matningsspänningen 3 Jordfel Spänningsmätning visar att summan av motorns strömfaser inte är noll. - fel på isoleringen i motorns kabel eller i motorn 5 Laddningsbrytare Laddningsbrytaren öppen då maskinen går - funktionsfel - komponentfel Kvittera felet. Om felet upprepas ofta måste elnätets ägare kontaktas och orsaken till spänningstopparna klarläggas. Kontrollera motorn och motorns kabel. Kvittera felet och starta på nytt. Kontakta Allaways service om felet upprepas. 7 Saturationsfel Många ev. orsaker, bla. komponentfel Kan inte kvitteras på kontrollpanelen. Bryt strömmen och koppla maskinen ur nätet. KOPPLA INTE PÅ STRÖMMEN IGEN! Kontakta Allaways service. Om detta fel uppträder i samband med fel F1 skall motorn och dess ledning kontrolleras. 8 Systemfel - felaktig komponent - funktionsstörning 9 Underspänning DC-mellankretsens spänning under 333 V - trolig orsak: låg matningsspänning - internt fel i frekvensomvandlaren Kvittera felet och starta på nytt. Kontakta Allaways service om felet upprepas. Kvittera felet. Om felet upprepas ofta måste elnätets ägare kontaktas och orsaken till spänningsfallet klarläggas. Om spänningen är tillräcklig är det fråga om ett inre fel och Allaways service skall tillkallas. 10 Fasfel Matningsfasen saknas Kontrollera säkringarna, matningsspänningen och nätkabeln. 13 Frekv.omvandlare undertemp. 14 Frekv.omvandlare övertemp. 22/23 EEPROMs summafel Kylelementets temp under -10 C Kylelementets temp över 90 C Varning för övertemp ges då kylelementets temperatur överstiger 85 C Felmatad parameter - funktionsstörning - komponentfel Kontrollera temperaturen och luftväxlingen på placeringsstället. Kontrollera frekvensomvandlarens kylning. Kontrollera temperaturen och luftväxlingen på placeringsstället. Kvittera och starta på nytt maskinen kallnat (efter ca 15 min.). Kvittera felet och starta på nytt. Kontakta Allaways service om felet upprepas. 25 Watchdog-fel i mikroprocessorn - - funktionsstörning komponentfel Kvittera felet och starta på nytt. Kontakta Allaways service om felet upprepas. 32 Kylning Frekvensomvandlarens fläkt startar inte trots startkommando. 41 IGBT temperatur IGBT-värmeskyddet har registrerat en kortvarig överström i laddningen. Kontakta Allaways service. överström i laddningen. Kvittera felet och starta på nytt. Kontakta Allaways service om felet upprepas. 51 Yttre fel Digitalt matningsfel. Kontakta Allaways service. 52 Kommunikationsfel i kontrollpanelen Kontakt mellan frekvensomvandlaren och kontrollpanelen saknas. Kontrollera att kontrollpanelen är ordentligt på sin plats. Kvittera felet och starta på nytt. 60 Termostatfel Termostaten meddelar att turbinen överhettas. Vänta i ca 15 min. att turbinen hinner stanna och kvittera sedan felet. Kontrollera att varken insugningsröret eller utblåsningsröret är stockat. Kontrollera filtret. (se punkt 4 Tvätt och byte av filter). 9

10 2.4 Rengöring av städutrustning Städutrustningen slits dels beroende på hur mycket den används, dels beroende på golvmaterialet och ska bytas ut vid behov. Utrustningen håller avsevärt mycket längre om den rengörs omedelbart efter användning och förvaras på rätt sätt. Lösgör teleskopröret och munstycket från handtaget när dammsugningen är klar. Förvara delarna separat och golv-/ mattmunstycket med borsten indragen. Förvara slangen i sin hållare. Förvara inte städutrustningen i direkt solljus. Långvarig exponering för UV-strålning gör plastdelarna sköra, särskilt slangen, och förkortar således utrustningens livslängd. 2.5 Rengöring av filter och byte av dammpåse Kontrollera regelbundet hur full dammpåsen är och byt ut den innan innehållet överskrider dammbehållarens volym. Byt ut dammpåsen på följande sätt: A Vrid driftomkopplaren i läget 0 [bild 3]. Vrid ett par gånger raskt om filtrets skakhandtag [bild 6; (A)] som finns på sidan av centralenheten. Vänta ett tag så att dammet lägger sig i dammpåsen. Öppna dammbehållarens låsspak (B) och vrid den neråt. Nu kan dammbehållaren tas bort ur centralenheten. Ta den fulla dammpåsen ur dammbehållaren och kontrollera samtidigt att det inte blir skräp kvar på bottnen och i sugöppningen nertill. Rengör dammbehållarens stödplåt (C) och kontrollera att höjskivan i dammbehållaren är ren och på plats. Placera en ny, hel dammpåse omsorgsfullt i dammbehållaren. Påsens kanter ska nå över kanterna på dammbehållaren [bilderna 7 och 8]. Placera dammbehållaren inkl. påsen på plats och vrid låsspaken uppåt. Vrid driftomkopplaren i läget AUTO. C Bild 6 Bild 7 B Centralenheten får inte användas utan dammpåse! Använd endast Allaways dammpåsar, produktnummer SERVICE Bild 8 Vrid alltid driftomkopplaren i läget 0 (punkt 3.1) och avlägsna undertrycket genom att öppna en sugdosa innan du tömmer dammbehållaren, rengör filtret eller på annat sätt ser över utrustningen. Var försiktig så att du inte vidrör motorn på baksidan av enheten eller sidokanalfläkten. De kan ha en temperatur på upp till 80 o C. Varken elmotorn, sidokanalfläkten eller övrig elutrustning har komponenter som kan servas av användaren. Koppla bort utrustningen från elnätet t.ex. genom att ta trefasstickproppen ur eluttaget om fel uppstår, och kontakta en auktoriserad Allaway-servicefirma. 10

11 3.1 Tvätt och byte av filter Rengör filtret i centralenheten genom att tvätta det eller byt ut det när sugeffekten blivit sämre, dock alltid efter att dammbehållaren har tömts gånger. Filtret kan tvättas i 40 o C vatten med tillsats av vanligt tvättmedel. Skölj av den mesta smutsen innan du tvättar filtret. Borsta filtret slätt efter tvätten medan det fortfarande är aningen fuktigt. Låt filtret torka, det ska vara torrt innan det får sättas på plats. Filtret kan om man så vill torkas i torktumlare på låg temperatur. Filtret håller normalt för 5-8 tvättar. Kontrollera omsorgsfullt filtret efter tvätten; byt ut det om det är slitet eller defekt. Använd endast Allaways filter, produktnummer E D Bild 9 Byt ut eller tvätta filtret på följande sätt: Vrid driftomkopplaren i läget 0. F Skaka dammet av filtret och töm dammbehållaren enligt punkt 2.4. Lossa öglemuttern (D) på centralenheten och ta bort hatten (E) [bild 9]. G Lossa öglemuttrarna (F) på sidan av centralenheten och öppna slangklämman (G) bakom centralenheten [bild 10]. Lyft bort filterkammaren (H) [bild 11]. Öppna filtrets spännband [bild 11; I]. Bild 10 H Öppna filtrets fästband [bild 12; J]. Byt eller tvätta filtret enligt anvisning. Rengör filterkammarens ytor och filtrets spännband. Sätt ihop i motsatt ordning. Fäst filtret så spänt att ett litet kortvarigt motstånd känns när du vrider om skakhandtaget [A]. Dra åt spännbandet hårt. Byt vid behov ut spännbandet. Vrid driftomkopplaren i läget AUTO. Bild 11 A I Rengör filtret endast på detta sätt. Andra sätt kan skada filtret och resultera i skador på utrustningen! Om centralenheten har använts med ett defekt filter eller ett filter som inte varit ordentligt på plats, ska städsystemet gås igenom av en auktoriserad Allaway-servicefirma. Bild 12 J 11

12 3.2 Service av sugfiltret Centralenheten i Allaway Manta har ett undersugsystem med uppgift att hålla dammpåsen på plats i dammbehållaren. Om dammpåsen inte hålls på plats [stiger uppåt], avlägsna först ett eventuellt undertryck i rören genom att öppna en sugdosa och kontrollera följande punkter: Dammpåsen ska vara hel och rätt monterad enligt anvisningarna. Det får inte finnas skräp mellan kanttätningen på dammbehållaren och centralenhetens kon. K L Tätningarna upptill och i botten av dammbehållaren ska vara hela och ordentligt på plats. Den hålförsedda höjskivan i bottnen på dammbehållaren ska vara hel och ren samt rätt placerad. Om dammpåsen fortfarande tenderar att stiga uppåt efter att ovan nämnda punkter har granskats, rengör centralenhetens sugsystem på följande sätt: Vrid driftomkopplaren i läget 0. Öppna sexkantskruven (L) på sugfiltret (K) [bild 13]. Bild 13 O M Avlägsna och rengör filtret (M) och filterhöljet (N) [bild 14]. Lösgör processlangen (O) och rengör den och övriga tillhörande delar samt kanalen i stödplåten för dammbehållaren, t.ex. med tryckluft eller en metalltråd. Montera delarna på plats. Vrid driftomkopplaren i läget AUTO. Bild 14 N Vi rekommenderar att du låter en auktoriserad Allaway-servicefirma se över centraldammsugarsystemet regelbundet för att garantera ett klanderfritt fungerande system. En förteckning över auktoriserade Allaway-servicefirmor finns bl.a. på vår webbplats PRAKTISKA TIPS 4.1 Om centralenheten inte startar från en sugdosa Kontrollera att huvudbrytaren på centralenheten är i läget 1 och driftomkopplaren i läget AUTO. Kontrollera om centralenheten startar från övriga sugdosor enligt respektive startsätt. Om centralenheten startar på ombrytarens testläge, men inte från sugdosorna, kontrollera att lågspänningskontakten har anslutits till elstartkretsarna från sugdosorna. 4.2 Om sugeffekten har försämrats, kontrollera att det inte finns föremål i sugdosan som hindrar luftströmmen, sugslangen är hel och att inga föremål som hindrar luftströmmen har fastnat i den, de övriga sugdosorna är stängda och att de inte läcker, rörsystemet är tätt, dammbehållaren är tömd,

13 filtret har servats, dammbehållaren är på sin plats och tätningarna hela. 4.3 Om sug- eller utblåsningsrören täppts till Byt dammpåse enligt punkt 2.4. Kontrollera att det i utblåsningsröret inte finns brandspjäll som utlösts eller tilltäppningar. Sug upp bitar av hushållspapper genom sugdosorna. Om bitarna sedan hittas i dammpåsen fungerar linjen i fråga. Lösgör samlingsröret från centralenhetens sugstos om testet visar att en tilltäppning finns. Sug med en annan effektiv dammsugare sugdosorna i den gren som är tilltäppt. Om tilltäppningen inte lossnar med sug och man vet var den sitter, är det värt att undersöka om man kommer åt rörsystemet utan eller med rimlig demontering av konstruktioner. Om man kommer åt rörsystemet, går det i allmänhet enkelt att avlägsna tilltäppningen genom att man öppnar en rörkoppling. Försök aldrig avlägsna en tilltäppning med hjälp av t.ex. tryckluft eftersom övertryck öppnar rörkopplingarna! Om systemet inte fungerar efter ovan nämnda åtgärder, kontakta en auktoriserad Allaway-servicefirma. 4.4 Kontroll av rörens täthet Starta centralenheten med alla sugdosor stängda genom att hålla driftomkopplaren i läget test. Utgångsfrekvensen ska ställa in sig på 40 ±2 Hz. Om frekvensen håller sig högre, finns det läckage i rören. Lokalisera och åtgärda läckaget. 5 UPPGIFTER OM CENTRALENHETEN 5.1 Tekniska data MANTA APC 3-3 (Automatic Power Control) Märkeffekt max. 4,0-7,5 kw Elanslutning 400 V 16 A 3-fasstickpropp / 16 A säkringar Kapslingsklass IP34 Överhettningsskydd för turbin 80 C Största luftmängd (mätt från turbinen) 178 l/s (640 m³ / h) Högsta undertryck (mätt från turbinen) 33 kpa Höjd Bredd Djup Vikt Ljudnivå ± 2 db uppmätt i utrymme som inte ekar rakt framifrån på 1 m avstånd, 1 m höjd Dammbehållare Sugslang 1965 mm 800 mm 650 mm 163 kg 75 db (A) 34 liter 8 eller 10 meter Längsta sugsträcka Automatisk Fast - 1 användare 80 meter 100 meter - 2 användare 70 meter 80 metriä - 3 användare 60 meter - 13

14 5.2 EG-försäkran om överensstämmelse för elapparater Allaway Oy, Kangasvuorentie 32, FI Jyväskylä, Finland försäkrar att centraldammsugaren Allaway Manta APC 3 3 har tillverkats enligt för denna gällande harmoniserade standarder och uppfyller de väsentliga kraven i lågspänningsdirektiven (2006/95/EG), direktiven gällande elektromagnetisk kompabilitet (2004/108/EG) och maskindirektivet (2006/42/EG). 6 RESERVDELSLISTA Reservdelar MANTA APC 3-3 Produktnr Namn Turbin 4,0 kw 18006B Sugfilter Knopp Termostat 80 C 18013A 3-fasstickpropp 16 A Filtertätning Justerbar tass Reglerhjul Axeltätning Filter Spännband för filter 18032A Böjlig kanal 100 mm Bakslagsventil 75 mm 18040B Dämpningsgummi 30x40 M Spiralslang Sugstos 76/130 mm 18068B Propp 18071B Gren Vinkel HTP 75x Dammbehållare 34 liter Höjskiva 330 mm 18084B Stödplåt 415x Dammpåsrulle (75 l / 20 st) Anslutningstos 100/125 mm Kanttätning (dammbehållare 34 l) Styrströmsdosa AP9/3 APC C Frekvensomvandlare 18120B Processlang 3/8-3/ B Motorkabel APC 4-pol., 4,0 kw Skarvmuff 44/50 Sugfilter 18006B

15 APC

16 16 APC 3-3

17 APC

18 7 SERVICEKALENDER Centralenhet Nr Tagen i bruk den Dammbehållare tömd Filter rengjort Undersugfilter servat Dammbehållare tömd Filter rengjort Undersugfilter servat 18

19 19

20 JYVÄSKYLÄ, FINLAND rev07 sv 12/2010
