Premier Crosstrainer
|
|
- Malin Eriksson
- för 8 år sedan
- Visningar:
Transkript
1 S Premier Crosstrainer 1
2 Bästa kund Vi är glada för att du har valt en produkt från Reebok. Denna kvalitetsprodukt är tillverkad för att användas i hemmet och är testad efter Europanorm EN 957-1/5. Innan du monterar och börjar använda produkten ber vi dig läsa igenom denna bruksanvisning noggrant och spara den för att eventuellt användas senare. Garantibestämmelser Reebok kvalitetsprodukter är konstruerade och testade för hemmabruk. Det betyder att reklamationsrätten helt bortfaller om produkten används för kommerciellt, offentligt eller annat ickeprivat bruk. Denna produkt är tillverkad efter Europanorm EN 957. Som tillverkare av din nya Reebok-produkt ger MedicSport Retail ApS 2 års reklamationsrätt enligt köplagen. Reklamationsrätten omfattar fabrikations- och materialfel som konstateras vid normal användning av produkten. Reklamationsrätten täcker inte fel, skador eller slitage som uppstått direkt eller indirekt som följd av felaktigt handhavande, bristande underhåll, våld eller icke-auktoriserade ingrepp. Reklamation på fel och brister som bör upptäckas vid normal undersökning av produkten ska meddelas MedicSport Retail ApS inom rimlig tid. Vid fel/brister kan produkten returneras för reparation. Detta SKA överenskommas med MedicSport Retail ApS före returnering. Efter bedömning av felets/bristens omfattning görs först ett försök att avhjälpa detta med reparation. Kan det inte göras inom rimlig tid och utan stort besvär för konsumenten, byts produkten ut eller krediteras. Reklamationsperioden börjar på leveransdagen. Spara därför ditt kvitto på köpet och leveransen. Om du vill reklamera produkten vänder du dig till: MedicSport Retail ApS Gladsaxevej 356 DK-2860 Søborg Danmark E-post: serviceretail@medicsport.dk Servicetelefon: (+45)
3 Kundservice För att på bästa sätt kunna ge dig service vid brister eller fel, ber vi dig notera och spara produktens serienummer och modellnamn. Denna information hittar du på ett litet klistermärke under produkten. Modellnamn: Reebok Premier Crosstrainer REO Serienummer: Reservdelsbeställning: Beställning av reservdelar till produkten kan göras på Hotline-telefon: (+45) Eller skicka ett mejl till: Ha serienummer, modellnummer, kvitto och bruksanvisning till hands när du kontaktar oss. Bortskaffande Denna symbol på produkter betyder att produkten inte får bortskaffas som vanligt hushållsavfall. Det är det ditt ansvar att lämna in produkten till ett relevant insamlingsställe för återanvändning av uttjänt elektrisk och elektronisk utrustning. Denna ordning hjälper till att bevara naturliga resurser och förhindra eventuella negativa konsekvenser för människors hälsa och miljön på grund av närvaro av eventuellt farliga ämnen. 3
4 Försiktighetsåtgärder Läs igenom dessa instruktioner noggrant innan du sätter ihop eller använder motionscykeln. Instruktionerna innehåller viktig information om hur du använder och underhåller utrustningen och för din personliga säkerhet. Förvara dessa instruktioner på ett säkert ställe. De kan komma att behövas för underhåll av utrustningen eller för att beställa reservdelar. Innan du börjar med ett träningsprogram bör du rådgöra med din läkare för att få råd om optimal träning. Felaktig/för hård träning kan äventyra hälsan. Om du känner smärta eller yrsel under träningen ska du genast avbryta den och kontakta din läkare. Följ råden om korrekt träning som finns i träningsvägledningen. Denna produkt är konstruerad för fysisk träning för vuxna. Se till att barn endast använder den under överinseende av en vuxen. Använd inte utrustningen utan att bära skor eller med löst sittande skor. Se till att de som befinner sig i närheten av utrustningen är medvetna om möjliga risker, t.ex. i form av rörliga delar under träningen. Utrustningen får inte användas av personer som väger över 120 kg. Se till att utrustningen är korrekt monterad, justerad och kontrollerad innan du börjar använda den för träning. Se till att det finns tillräckligt med plats för att använda utrustningen. Följ monteringsinstruktionerna noggrant. Använd endast lämpliga verktyg för att montera utrustningen och anlita hjälp om det skulle behövas. Använd endast medlevererade Reebok originaldelar (se checklistan). Var uppmärksam på lösa eller rörliga delar när du går på eller av utrustningen. Placera utrustningen på en jämn, halkfri yta. Använd höjdjusteringshylsorna på det bakre röret för att stabilisera utrustningen. Se till att framhjulen är i rätt position: se monteringsinstruktionen. Dra åt alla rörliga delar för att hindra plötsliga rörelser när du tränar. Om utrustningen används regelbundet ska du kontrollera alla delar noggrant varje eller varannan månad. Var särskilt uppmärksam på att dra åt bultar och muttrar. Det gäller speciellt låsbultarna för sadel och handtag. Felaktiga reparationer och strukturella modifieringar (t.ex. att ta bort eller ersätta originaldelar) kan äventyra säkerheten för användaren. Skadade komponenter kan äventyra säkerheten eller minska utrustningens livslängd. Därför ska slitna eller skadade delar omedelbart ersättas och utrustningen tas ur drift tills detta är gjort. Använd endast Reebok originalreservdelar. Se till att INGA vätskor tränger in i maskinen eller elektroniska delar eftersom detta kan skada produkten. Använd utrustningen inomhus, i ett rum fritt från fukt och damm. Ställ inte utrustningen i garaget eller en övertäckt gård, eller i närheten av vatten. Produkten är enbart konstruerad för hemmabruk. Garantin och tillverkarens skyldigheter gäller inte produkter som använts i kommersiella syften eller skador på produkter som orsakats av kommersiella syften. Datorn drivs med två batterier av typen Mignon AA 1,5 V. Använd endast batterier av denna typ. 4

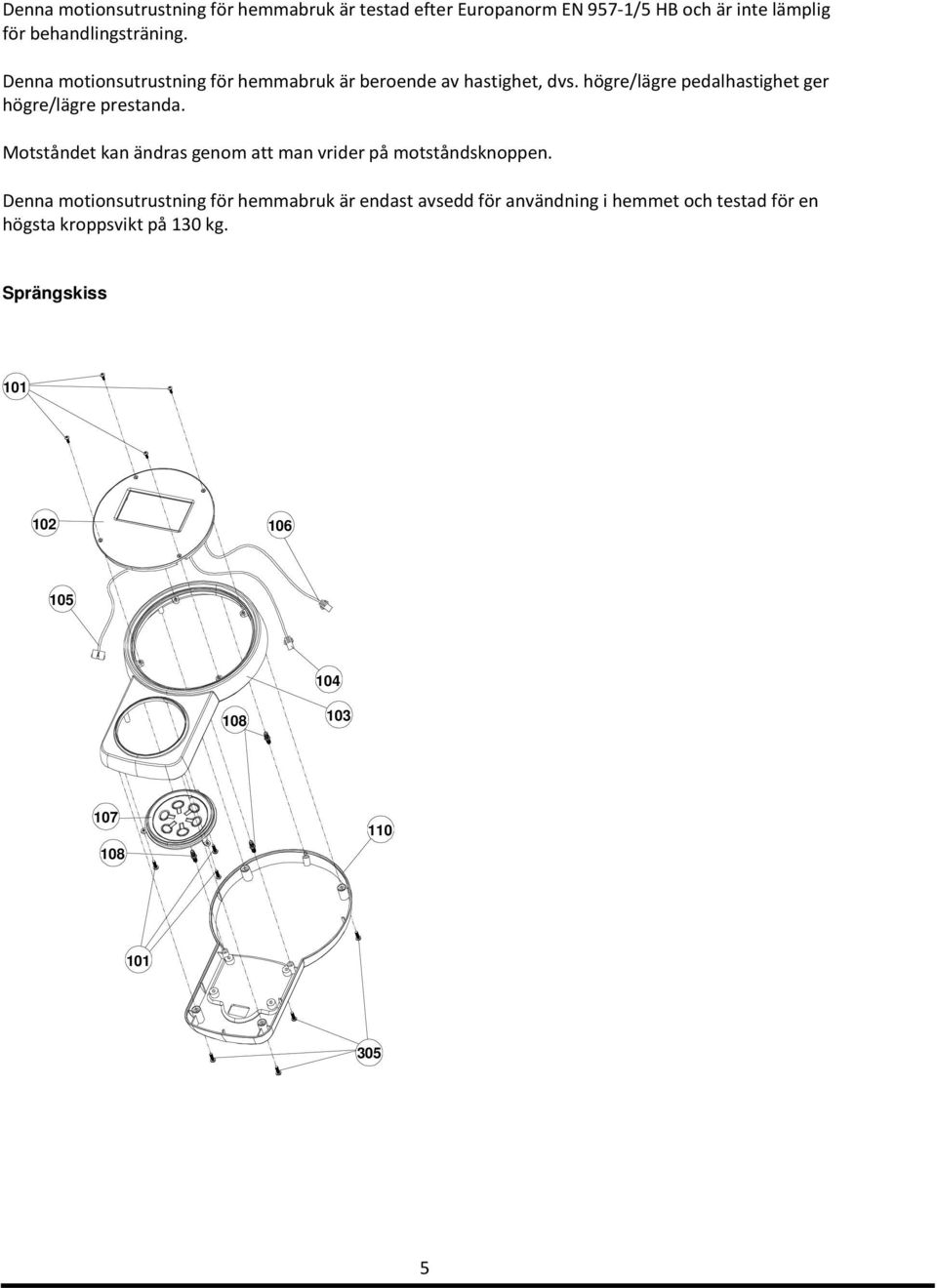

5 Denna motionsutrustning för hemmabruk är testad efter Europanorm EN 957-1/5 HB och är inte lämplig för behandlingsträning. Denna motionsutrustning för hemmabruk är beroende av hastighet, dvs. högre/lägre pedalhastighet ger högre/lägre prestanda. Motståndet kan ändras genom att man vrider på motståndsknoppen. Denna motionsutrustning för hemmabruk är endast avsedd för användning i hemmet och testad för en högsta kroppsvikt på 130 kg. Sprängskiss
6
7
8
9
10 Liste over reservedeler No No Description Description Quantity Quantity 101 M3X12 screw Z Bearing Computer Handle pulse sensor cover 2 sets 103 Console housing upper Nut cover EKG handle pulse sensor wire-upper Heart rate handlebar PIN upper section wire M5X12screw EKG handle pulse Upright Computer key plate Action handlebar bushing Plastic insert Heart rate handlebar Foam grip Console housing lower Console upright M4 X19 Screw M8X80 Allen head screw Handlebar end cap Action handlebar-upper-left Action handlebar-upper-right Handle pulse sensor wire -lower Foam grip PIN middle section wire M8-Nut M8X12Allen head screw Curve washer Foot plate (right) Lower handlebar upper Bushing M10X67 Allen head bolt M8X45 Screw Foot plate tube front cover right X24X2 Washer M4 X15 Screw M8X15 Screw M10- Nut Lower handlebar Foot plate tube front cover left Lower handlebar bushing Foot plate tube bracket 2 10
11 No Description Quantity No Description Quantity 310 Protection cushion Foot plate arm Foot plate tube rear cover-inside M8X20 Cap Allen head screw Foot plate tube rear cover-outside Driving belt Spring washer Large Plastic Pulley Steel bushing Z Bearing M8X14 Screw Crank shaft X3-Washer M12 Magnet axle Nut Foot plate rear bushing X26 Washer Rubber bushing Magnet bracket axle Foot plate (left) M6X38 Screw Foot plate tube Magnet bracket M3.5X16mm Screw Washer Crank side cover M6-Nut M4X12 Screw X53-M8.5 Motor driving sleeve Crank disk Magnet bracket spring X20.5washer M4X14 Screw M6X20 Screw Motor driving M5X20 Screw M4-Nut Shaft plate of the Crank disk M3X10 Screw Foot plate crank PC board 1 11

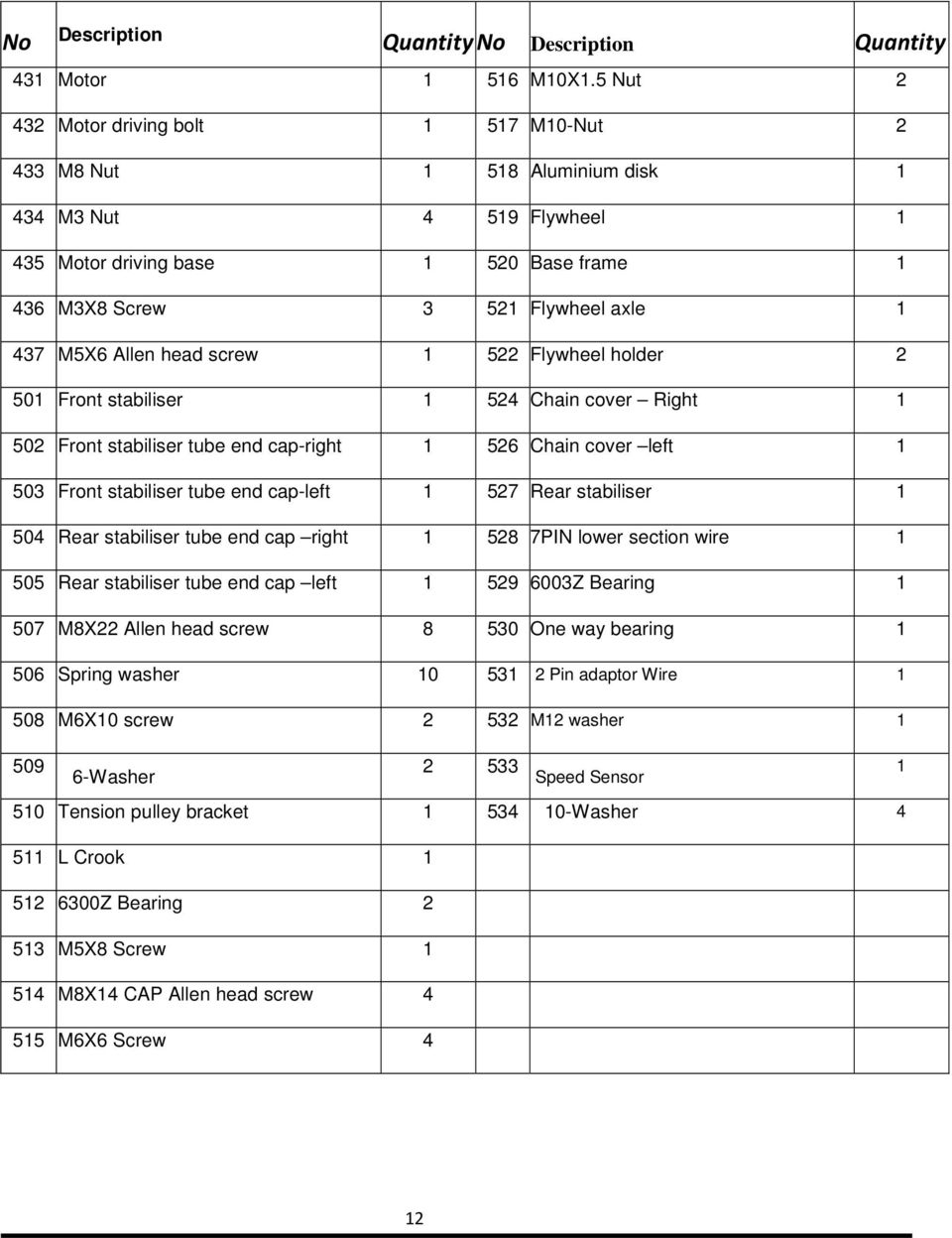

12 No Description Quantity No Description Quantity 431 Motor M10X1.5 Nut Motor driving bolt M10-Nut M8 Nut Aluminium disk M3 Nut Flywheel Motor driving base Base frame M3X8 Screw Flywheel axle M5X6 Allen head screw Flywheel holder Front stabiliser Chain cover Right Front stabiliser tube end cap-right Chain cover left Front stabiliser tube end cap-left Rear stabiliser Rear stabiliser tube end cap right PIN lower section wire Rear stabiliser tube end cap left Z Bearing M8X22 Allen head screw One way bearing Spring washer Pin adaptor Wire M6X10 screw M12 washer Washer Speed Sensor Tension pulley bracket Washer L Crook Z Bearing M5X8 Screw M8X14 CAP Allen head screw M6X6 Screw 4 12
13 Komponentförteckning 520 Main frame Assembly (1 pieces) Upright Frame Action Handle Bar - Upper Action Handle Bar - Upper Computer Handlebar Assembly Right Left Assembly Assembly (1 pieces) Assembly Assembly (1 pieces) (1 pieces) (1 pieces) (1 pieces) Right Side Foot Plate Left Side Foot Plate Rear Stabilizer Front Stabilizer Foot Plate Tube Front Cover Foot Plate Tube Front Cover (1 pieces) (1 pieces) Assembly Assembly Right Left (1 pieces) (1 pieces) (2 pieces) (2 pieces) 506 Spring Wassher (4 pieces) 205 Cure Washer M8 (4 pieces) 305 Screw M4x15 (8 pieces) 301 Bolt M8X12 (8 pieces) 507 Bolt M8X22 (2 pieces) 221 Bolt M8X80 (2 pieces) 214 Nut Cover (2 pieces) A B C D E Spanner (1 piece) Allen Key 6mm (1 piece) Allen Key 5mm (1 piece) Screwdriver Spanner Adapter 14mm-18mm (1 piece) (1 piece) F 13
14 Monteringsinstruktioner 1: Montering av främre stöd Fäst främre stödet (501) på ramen (520) med 2 x bult (507), 2 x fjäderbricka (506) och 2 x bricka (205), som är monterade på stödet. Dra åt med sexkantnyckel (B). Transporthjul och hållare har förinstallerats på främre stödet (501). Märk: För att underlätta monteringen kan man placera ett stycke frigolit under ramen (520). 2: Montering av bakre stöd: Fäst bakre stödet (527) på ramen (520) med 2 x bult (507), 2 x fjäderbricka (506) och 2 x bricka (205), som är monterade på stödet. Dra åt med sexkantnyckel (B). Höjdjusteringsanordningarna på bakre stödet (527) är förmonterade. Om utrustningen inte är stabil måste du justera dessa för att stabilisera den. För att göra detta tippar du cykeln på sidan och skruvar ut justeringsanordningen. Det kan underlätta om du har någon som håller utrustningen medan du gör detta. Märk: För att underlätta monteringen kan man placera ett stycke frigolit under ramen (520). 14
15 3: Montering av fotstöd Placera höger fotstöd (302) över höger pedalarm (322), fäst med fyra skruvar (301) och dra åt med sexkantnyckel (B). Upprepa förfarandet med vänster fotstöd (320). 15
16 4: Montering av vertikalrör för dator Det kan det vara bra att ha hjälp av två personer när vertikalröret ska fästas på underdelen av utrustningen. Fäst 7-stiftskontakten på övre kabelhärvan (227) till 7-stiftskontakten på undre kabelhärvan (528). Se till att kablarna är ordentligt anslutna. Det ska höras ett klick när du skjuter ihop dem. När bägge kabelhärvor är införda i vertikalrörets övre och undre sektioner placerar du den övre sektionen över den undre (520). Fäst med två sexkantsbultar M8 x 80 (221), två fjäderbrickor (506) och två böjda brickor (205), som visat på ritningen. Fäst först lätt med fingrarna och dra sedan åt med sexkantsnyckeln (C) och fäst täckmuttern (214) på bulten, som visat på ritningen. 16

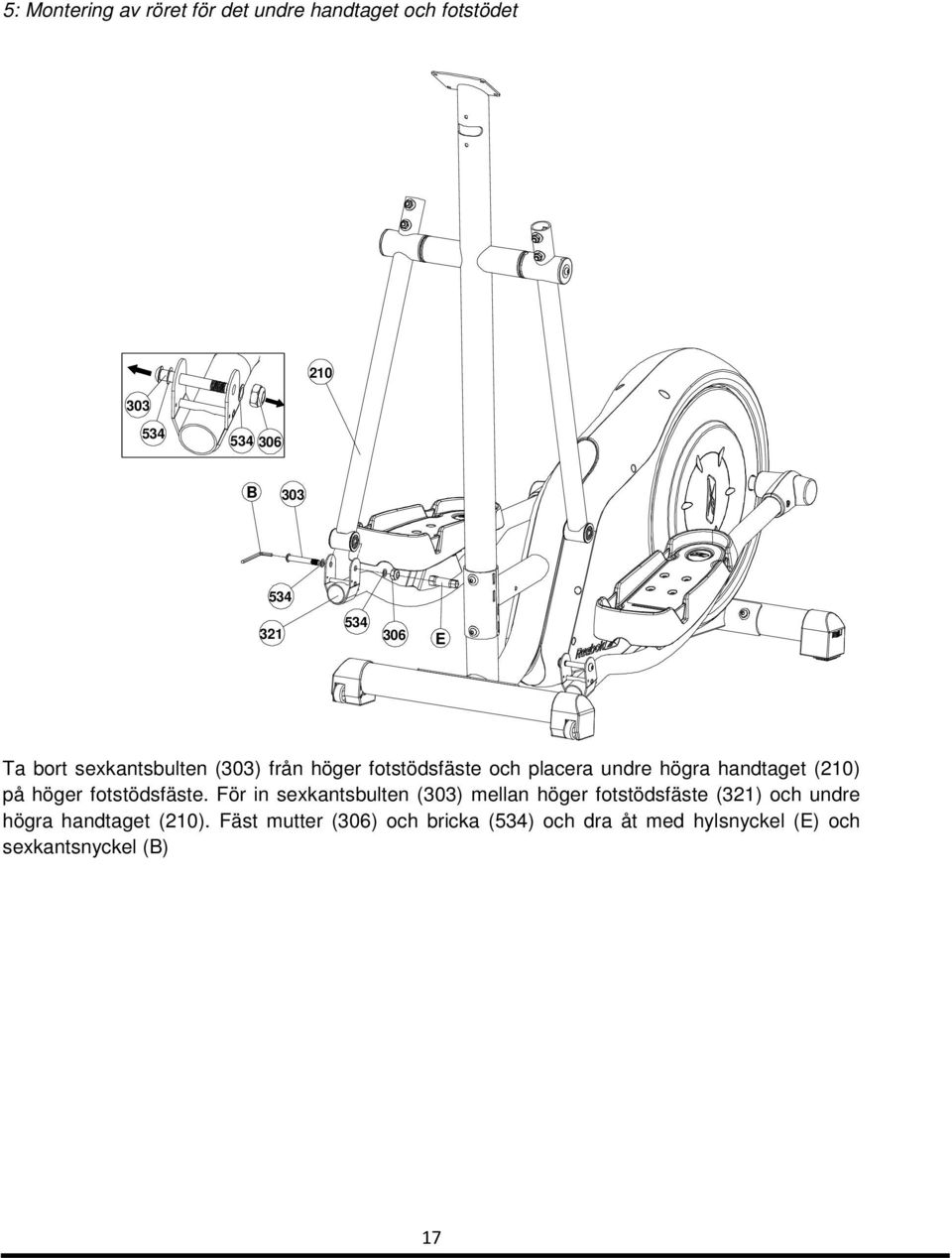

17 5: Montering av röret för det undre handtaget och fotstödet B E Ta bort sexkantsbulten (303) från höger fotstödsfäste och placera undre högra handtaget (210) på höger fotstödsfäste. För in sexkantsbulten (303) mellan höger fotstödsfäste (321) och undre högra handtaget (210). Fäst mutter (306) och bricka (534) och dra åt med hylsnyckel (E) och sexkantsnyckel (B) 17

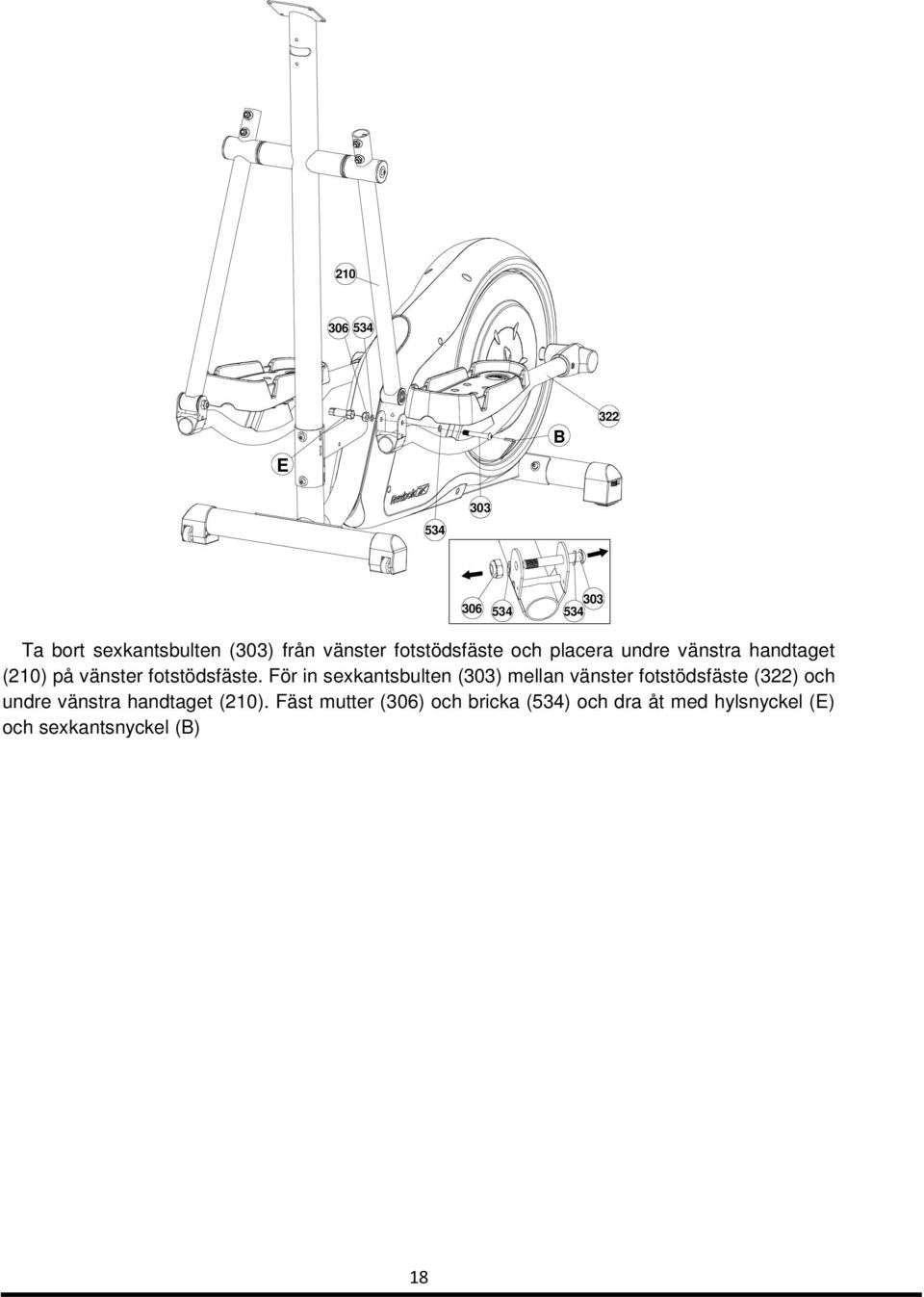

18 E B Ta bort sexkantsbulten (303) från vänster fotstödsfäste och placera undre vänstra handtaget (210) på vänster fotstödsfäste. För in sexkantsbulten (303) mellan vänster fotstödsfäste (322) och undre vänstra handtaget (210). Fäst mutter (306) och bricka (534) och dra åt med hylsnyckel (E) och sexkantsnyckel (B) 18

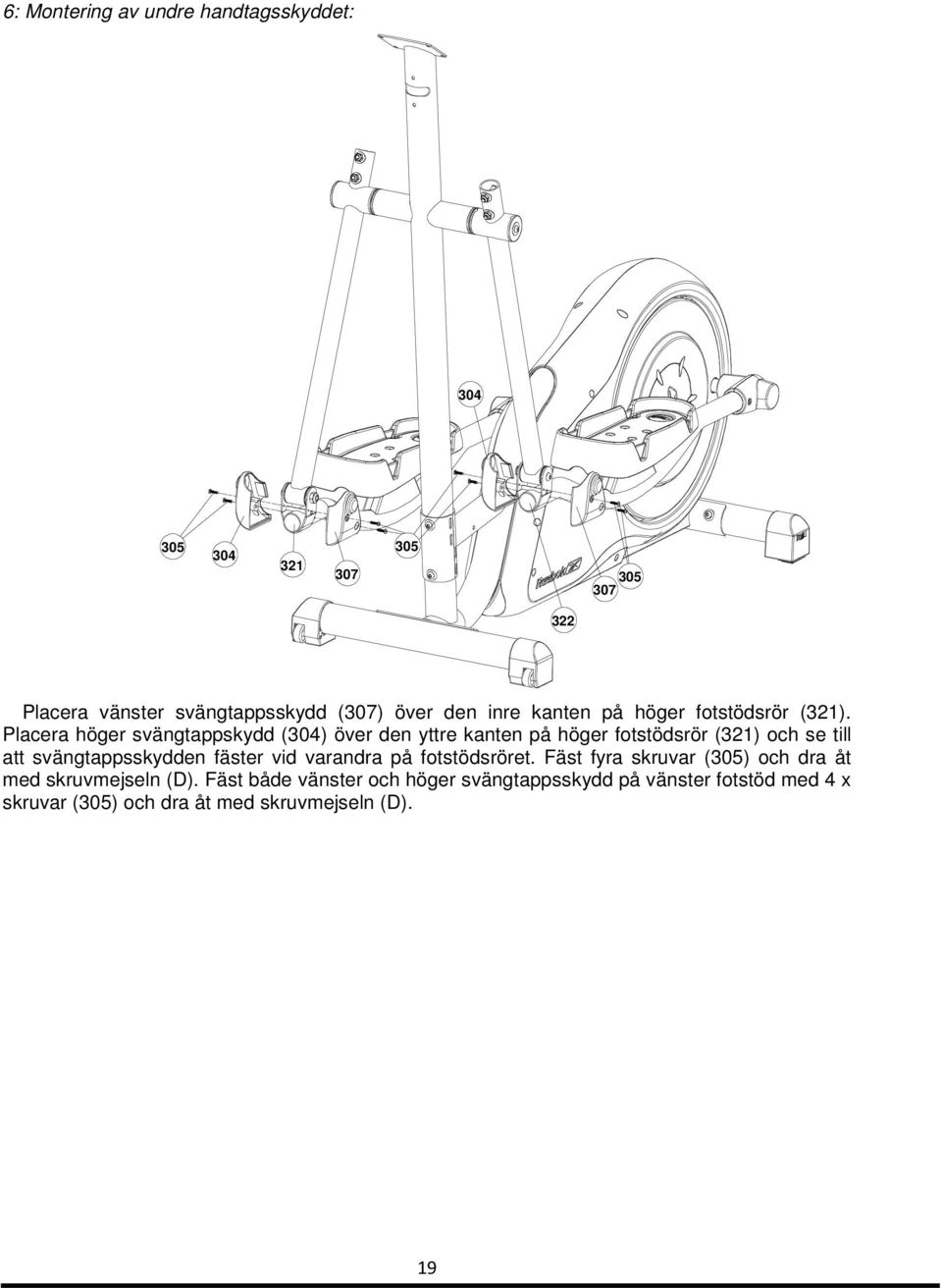

19 6: Montering av undre handtagsskyddet: Placera vänster svängtappsskydd (307) över den inre kanten på höger fotstödsrör (321). Placera höger svängtappskydd (304) över den yttre kanten på höger fotstödsrör (321) och se till att svängtappsskydden fäster vid varandra på fotstödsröret. Fäst fyra skruvar (305) och dra åt med skruvmejseln (D). Fäst både vänster och höger svängtappsskydd på vänster fotstöd med 4 x skruvar (305) och dra åt med skruvmejseln (D). 19
20 7: Montering av actionhandtaget För in höger actionhandtag (202) i undre högra handtaget (210) och fäst med två bultar (207), två böjda brickor (205) och två muttrar (204). Dra åt med fasta nyckeln (A) och fäst täckmuttern (214) på muttern på actionhandtaget. Upprepa samma förfarande på vänster sida, som visat på ritningen
21 8: Montering av pulshandtag För in handtagspulssensorkabeln i vertikalröret för datorn och dra ut pulssensorkabeln från vertikalröret för datorn, som visat på ritningen. Fäst sedan pulshandtaget (215) på vertikalröret (206) och gör fast med två skruvar (507), två fjäderbrickor (506) och två böjda brickor (205) och dra åt med sexkantnyckeln (B). 21
22 9: Montering av datorn Ta bort den förmonterade skruven på baksidan av datorn. Anslut 7-stiftskontakten på övre kabelhärvan (105) med 7-stiftskontakten på undre kabelhärvan (228). Anslut den övre handtagspulskabeln (104) och övre handtagspulskabeln (106) till den undre handtagspulskabeln (226) som kommer från vertikalröret för datorn. Se till att alla tre kablarna är ordentligt anslutna. Det ska höras ett klick när du skjuter ihop dem. Gör fast med fyra skruvar (216) mellan vertikalröret för datorn (220) och datorn
23 Datorn C D B A E F A B STOPP LÄGE DISPLAY C D MOTSTÅND NER/UPP START E F ENTER FUNKTIONER OCH KNAPPAR STOPP: Tryck på STOPP för att sätta funktionerna på paus under träningsprogrammet. Alla data på displayen fryses. Tryck på START för att återuppta programmet och alla visade data fortsätter tills programmet har avslutats. 23
24 HASTIGHET: Visar aktuell träningshastighet. NIVÅ: Visar träningsprogrammets aktuella intensitetsnivå. KALORIER: Räkna upp: Mäter totalt antal förbrända kalorier under träningen. Räkna ner: om du har ställt in antalet kalorier räknar datorn ner från det förinställda värdet till noll. Dessa data är att betrakta som en vägledning och är inte avsedda för medicinska bedömningar. Observera att inställningen av målen görs i 10-tal från 0 till 990. MOTSTÅND: Visar aktuell motståndsnivå från 1 till 16. DISTANS: Räkna uppåt: mäter total distans från 0 till 99,9 km. Räkna ner: om du har ställt in måldistansen räknar datorn ner från det förinställda värdet till noll så snart du börjar träningen. EFFEKT: Visar aktuell effekt i watt. Effekten i watt visas från 110 till 350 W. Observera att du inte ska ställa in värdet under 110 watt. TID: Räkna uppåt: datorn mäter total träningstid från 16:00 till 99:00. Räkna ner: om du har ställt in tiden räknar datorn ner från det förinställda värdet till 0:00. PULS: Visar din aktuella pulsfrekvens; du ska bära bröstbandet för att pulsfrekvensen ska visas. Pulsfrekvensen visas från 77 till 240 slag i minuten. START: Tryck på START för att börja träningen. ENTER: Tryck på ENTER för att bekräfta programinställningen. 24
25 SNABBSTART: När cykeln är i status STRÖMMEN PÅSLAGEN trycker du på knappen START för att aktivera SNABBSTART-programmet. TID, DISTANS och KALORIER räknar uppåt när du börjar träningen. PROGRAM: Innan du kan välja något av användarprogrammen ska du först välja ANVÄNDARKOD. Tryck på knappen UPP/NER för att välja ANVÄNDARKOD från U1 till U9. Den visas på displayen HASTIGHET. Tryck på knappen ENTER för att bekräfta användarkoden. Om användarinformationen tidigare har matats in trycker du på ENTER och håller ner knappen i 5 sekunder så hoppar datorn över inställningen av användarinformation och går in i programvalsproceduren. För att mata in ny information ska du följa proceduren nedan: LÄNGD när användarkoden har bekräftats visar displayen 170cm/67 inches eller föregående inställning och börjar blinka. Tryck på knappen UPP/NER för att ändra längden och tryck sedan ENTER för att bekräfta inställningen. VIKT när LÄNGD har bekräftats visar displayen 68kg/150lbs eller föregående inställning och börjar blinka. Tryck på knappen UPP/NER för att ändra vikten och tryck sedan ENTER för att bekräfta inställningen. ÅLDER när VIKT har bekräftats visar displayen 35 eller föregående inställning och börjar blinka. Tryck på knappen UPP/NER för att ändra åldern och tryck sedan ENTER för att bekräfta inställningen. VALPROCEDUR FÖR PROGRAMMEN P1 TILL P9 Ställ in målpulsen och tryck ENTER för att bekräfta inställningen. Eller tryck ENTER och håll ner knappen i 5 sekunder efter att utrustningen slagits på. Displayen HASTIGHET visar P1 blinkande. Tryck på knappen UPP/NER för att bläddra igenom P1 till P9. Tryck ENTER för att bekräfta inställningen. P1: TIDSMÅL Sedan du har valt P1 TIDSMÅL visar displayen TID träningstiden 16:00 minuter. Tryck på knappen UP för att ändra tidsmålet och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningsprogrammet. För att öka eller minska motståndet under träningen trycker du på knappen UPP/NER. 25
26 För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. Om du trycker på knappen STOPP efter att ha tagit en paus i programmet återgår datorn till status STRÖMMEN PÅSLAGEN. För att återgå till programläge trycker du på och håller ner knappen ENTER. P2: DISTANSMÅL Sedan du har valt P2 DISTANSMÅL visar displayen DISTANS distansinställningen 0.0 km/miles. Tryck på knappen UPP/NER för att ändra distansmålet och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningsprogrammet. För att öka eller minska motståndet under träningen trycker du på knappen UPP/NER. För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. Om du trycker på knappen STOPP efter att ha tagit en paus i programmet återgår datorn till status STRÖMMEN PÅSLAGEN. För att återgå till programläge trycker du på och håller ner knappen ENTER. P3: KALORIMÅL Sedan du har valt P3 KALORIMÅL visar displayen KALORIER kaloriinställningen 0. Tryck på knappen UPP/NER för att ändra kalorimålet och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningsprogrammet. För att öka eller minska motståndet under träningen trycker du på knappen UPP/NER. För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. Om du trycker på knappen STOPP efter att ha tagit en paus i programmet återgår datorn till status STRÖMMEN PÅSLAGEN. För att återgå till programläge trycker du på och håller ner knappen ENTER. P4: SLUMPMÄSSIG TRÄNING Sedan du har valt P4 SLUMPMÄSSIG TRÄNING visar displayen TID träningstiden 16:00 minuter. Tryck på knappen UPP/NER för att ändra träningstiden och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningsprogrammet. 26
27 Programmet SLUMPMÄSSIG TRÄNING har 50 olika MOTSTÅNDS-baserade program. Om du under träningen tycker att MOTSTÅNDS-nivån är för hög kan du trycka på knappen UPP/NER för att minska motståndet. För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. Om du trycker på knappen STOPP efter att ha tagit en paus i programmet återgår datorn till status STRÖMMEN PÅSLAGEN. För att återgå till programläge trycker du på och håller ner knappen ENTER. P5: FETTFÖRBRÄNNING Sedan du har valt P5 FETTFÖRBRÄNNING visar displayen TID träningstiden 16:00 minuter. Tryck på knappen UPP/NER för att ändra träningstiden och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningsprogrammet. Syftet med ett FETTFÖRBRÄNNINGS-program är att träna under längre tid med minskad intensitet. Då förbränner du fler kalorier än om du kör ett program med högre motstånd under kortare tid. Observera! I det här speciella programmet kan du inte minska motståndet under träning när du väl har ställt in den högsta nivån. För att minska motståndet måste du stoppa programmet och börja om. För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. Om du trycker på knappen STOPP efter att ha tagit en paus i programmet återgår datorn till status STRÖMMEN PÅSLAGEN. För att återgå till programläge trycker du på och håller ner knappen ENTER. Fettförbränningsprofil: En hel cykel varar 16 minuter, två cykler varar 32 minuter och så vidare. Motstånd
28 P6: INTERVALL Sedan du har valt P6 INTERVALL visar displayen TID träningstiden 16:00 minuter. Tryck på knappen UPP/NER för att ändra träningstiden och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningsprogrammet. Syftet med ett INTERVALL-program är att träna med LÅG och HÖG intensitet under kort tid. Intervallprofilen har 8 olika intensitetsnivåer. Motståndet ändras automatiskt under träningen enligt följande profil. För att öka eller minska motståndet under träningen trycker du på knappen UPP/NER. För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. Intervallprofil: En hel cykel varar 16 minuter, två cykler varar 32 minuter och så vidare. Nivå Motstånd
29 P7: UTHÅLLIGHET Sedan du har valt P7 UTHÅLLIGHET visar displayen TID träningstiden 16:00 minuter. Tryck på knappen UPP/NER för att ändra träningstiden och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningen. Syftet med ett UTHÅLLIGHETS-program är att börja på en låg motståndsnivå och sedan hela tiden öka motståndet för att kroppen ska träna på allt högre intensitetsnivåer. Profilen avslutas på en låg intensitetsnivå för att minska pulsen. Intervallprofilen har 8 olika intensitetsnivåer. Motståndet ändras automatiskt under träningen enligt följande profil. För att öka eller minska motståndet under träningen trycker du på knappen UPP/NER. För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. Om du trycker på knappen STOPP efter att ha tagit en paus i programmet återgår datorn till status STRÖMMEN PÅSLAGEN. För att återgå till programläge trycker du på och håller ner knappen ENTER. Uthållighetsprofil: En hel cykel varar 16 minuter, två cykler varar 32 minuter och så vidare. Nivå Motstånd
30 P8: EFFEKTKONTROLL Sedan du har valt P8 EFFEKTKONTROLL visar displayen EFFEKT den förinställda effektinställningen 110W. Tryck på knappen UPP/NER för att ändra effekten och tryck sedan ENTER för att bekräfta inställningen. Nu visar displayen TID den förinställda träningstiden 16:00 minuter. Tryck på knappen UPP/NER för att ändra träningstiden och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningsprogrammet. Motståndet ändras automatiskt under träningen. Programmet ändrar motståndet automatiskt för att matcha den inställda effekten. För att öka eller minska motståndet under träningen trycker du på knappen UPP/NER. För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. Om du trycker på knappen STOPP efter att ha tagit en paus i programmet återgår datorn till status STRÖMMEN PÅSLAGEN. För att återgå till programläge trycker du på och håller ner knappen ENTER. P9: MÅLPULS Sedan du har valt P9 MÅLPULS visar displayen TID träningstiden 16:00 minuter. Tryck på knappen UPP/NER för att ändra träningstiden och tryck sedan ENTER för att bekräfta inställningen. Tryck på START för att börja träningsprogrammet. Din målpuls fastställdes när du registrerade dig med ett användarnummer, dvs. U1 till U9. Om du vill ändra din målpuls ska du gå igenom inställningsproceduren igen och välja önskad målpuls. För att öka eller minska motståndet under träningen trycker du på knappen UPP/NER. För att göra en paus i programmet under träningen trycker du på knappen STOPP. För att återuppta träningen trycker du på knappen START. 30
31 Om du trycker på knappen STOPP efter att ha tagit en paus i programmet återgår datorn till status STRÖMMEN PÅSLAGEN. För att återgå till programläge trycker du på och håller ner knappen ENTER. UPPVÄRMNING MÅLPULS Sedan du avslutat inställningen av TID och startat programmet är det ett 3-minuters UPPVÄRMNINGS-program för att hjälpa dig att nå lägsta träningsmålpuls. Motståndet börjar på 1. Om den faktiska pulsen inte når minimivärdet för träningsmålpulsen ökas motståndet en nivå var 15 sekund. Datorn registrerar pulsen var 15:e sekund. När datorn två gånger registrerat att den faktiska pulsen når minimivärdet för träningsmålpulsen ökas inte motståndet utan ligger kvar på samma nivå tills den 3 minuter långa uppvärmningen är avslutad. Därefter går programmet in i huvudprogrammet för PULSKONTROLL. Om du inte når upp till minimivärdet för träningsmålpulsen på 3 minuter fortsätter programmet med ett andra 3-minuters UPPVÄRMNINGS-program. Om du under den andra UPPVÄRMNINGEN fortfarande inte når upp till minimivärdet för träningsmålpulsen fortsätter datorn med den tredje UPPVÄRMNINGEN i 3 minuter. Om inte heller det tredje UPPVÄRMNINGS-programmet kan få upp den faktiska pulsen till minimivärdet för träningsmålpulsen avbryts programmet och displayen TID visar FAIL. HUVUDPROGRAMMET PULSKONTROLL Sedan den faktiska pulsen nått upp till minimivärdet för träningsmålpulsen och uppvärmningsperioden avslutats går datorn in i huvudprogrammet och tiden räknas ner från förinställt värde. I huvudprogrammet registrerar datorn användarens puls var 30:e sekund. Om den faktiska pulsen inte når upp till maxvärdet för träningsmålpulsen ökas motståndet med 1 nivå var 30:e sekund tills pulsen når upp till maxvärdet eller motståndet ökas med 16 nivåer. Om den faktiska pulsen är högre än maxvärdet för träningsmålpulsen minskas motståndet med 1 nivå var 30:e sekund tills pulsen kommer ner på maxvärdet. Om den faktiska pulsen är högre än maxvärdet för målpulsen i mer än 3 minuter avbryter datorn programmet PULSKONTROLL och startar funktionen VARVA NER. VARVA NER MÅLPULS Sedan programmet MÅLPULS avslutats och tiden räknats ner till noll startar 1- minutersprogrammet VARVA NER. Displayen TID visar COOL och börjar blinka. Motståndet återgår till nivå 1 när tiden räknas ner från 1:00. 31
32 Omvandla METER-systemet till ENGELSKT system: Displayen på cykeldatorn kan visa information enligt både det ENGELSKA systemet och METERsystemet. Om du vill ändra visningen från ENGELSK system till METER-systemet, gör du så här: 1. När cykeln är i status STRÖMMEN PÅSLAGEN trycker du på och håller ner knapparna ENTER och STOPP. Datordisplayen blinkar Kilometers eller Miles. 2. Tryck på knapparna UP eller DOWN för att växla mellan ENGLISH/METRIC och tryck sedan på knappen ENTER för att bekräfta inställningen och gå tillbaka till status STRÖMMEN PÅSLAGEN. 32
33 Nivåjustering Det bakre stödet (527) har förmonterade höjdjusteringsanordningar. Om Premier Cross Trainer inte står stadigt ska du justera dem för att stabilisera utrustningen. För att göra detta tippar du cykeln på sidan och skruvar ut justeringsanordningen. Det kan underlätta om du har någon som håller utrustningen medan du gör detta. 33
34 Transport Premier Cross Trainer har ett par hjul inbyggda i det främre stödet. För att flytta utrustningen behöver du bara luta den framåt upp på hjulen och antingen dra eller skjuta den dit du vill ha den. 34
35 Handhavande av EKG-handpulssensor REEBOK Premier Crosstrainer levereras med EKG-handpulssensorer som är placerade på handtagen. För att aktivera pulsfunktionen placerar du handflatorna över sensorerna. Det tar ett par sekunder innan pulsen visas på konsolen. För att fortsätta kontrollera pulsen ska du behålla greppet på sensorerna. Om avläsningen är intermittent har du kanske inte ordentlig kontakt med sensorerna eller inte tillräckligt stor del av handflatan på sensorn. Ta bort handen och placera den över sensorn igen. Pulsavläsningen är inte en precis mätning utan en indikation på hur hög din puls är. Om värdet är för högt kan det bero på att du tränar alltför intensivt, i så fall ska du sänka takten eller minska motståndet för att sänka pulsen. Om du vill ha en noggrannare övervakningsmetod har Reebok ett brett sortiment av pulsmonitorer som du kan läsa mer om på vår webbplats Pulsträning Varje dag behöver vår kropp syre för att omvandla näringsämnena i vår kost till energi för muskelarbete och kroppsfunktioner. Mängden energi mäts i kalorier. Enkelt uttryckt kan man säga att om vi förbränner fler kalorier än vi konsumerar så behöver kroppen extra bränsle och använder kalorierna som är lagrade som fett. Detta leder till minskad fettvävnad i kroppen och muskelvävnaden framträder tydligare och ger kroppen ett smärtare, mer vältränat utseende. När vi tränar måste pulsen öka för att kunna leverera tillräckligt med syre till de arbetande musklerna. Regelbunden träning av hjärt-kärlfunktionen, som cykling, ger ett starkare hjärta och lungor som effektivare kan leverera syre till musklerna som, i sin tur, mer effektivt kan omvandla kalorier till energi. Men det är viktigt att du noga bestämmer inom vilka gränserna för målpulsen du ska träna för att du ska kunna förbättra konditionen på en säker, bekväm och hållbar nivå. Börja med att bestämma din ungefärliga maxpuls. Det är det snabbaste ditt hjärta kan slå, mätt i slag per minut. Det finns sofistikerade sätt att mäta maxpulsen men man kan få ett acceptabelt cirkavärde med följande beräkning: Män: Kvinnor: Uppskattad maxpuls = 220 ålder Uppskattad maxpuls = 226 ålder Slutligen ber vi dig använda tabellen på nästa sida som en vägledning för att bestämma vilken nivå du ska träna på baserat på din maxpuls. Den nivån ska du ligga på, antingen du använder cykelns pulshandtagssensorer eller Reeboks pulsmonitor. 35
36 Riktlinjer för träningen Mål att uppnå: Aktiv livsstil Förbättra funktionsförmågan Minska risken för sjukdomar Öka livslängden Fysiskt välbefinnande Friskt hjärta Förbättra hjärt-kärltillståndet Gå ner i vikt Få mer energi Sänka blotrycket Minska kolesterolvärdet Stärka immunförsvaret Minskad stress Hård hjärt-kärlträning Förbättra hjärt-kärltillståndet Öka syreupptagningsförmågan och uthålligheten Extrem träning Förbättra mjölksyretoleransen Förbättra prestationsförmågan Öka syreupptagningsförmågan Träningsnivå Nybörjarnivå 1 Träna på % av din maxpuls Nivå 2 Träna på % av din maxpuls Nivå 3 Träna på % av din maxpuls Nivå 4 Träna på % av din maxpuls 36
37 Tips som hjälper dig att uppnå dina mål Använd REEBOK Premier Bike på rätt sätt och sitt i korrekt biomekanisk ställning. Felaktig användning kan leda till skada. Det är många fördelar med träning. Bland annat förbättrat sömnmönster, ökad ämnesomsättning på grund av högre procentuell andel mager muskelvävnad än fett (och därför förbränner du kalorier också när du inte tränar), förbättrad hållning minskar risken för ryggont, kompaktare benmassa minskar risken för benskörhet, renare hud och ett förbättrat självförtroende, som är en följd av allt detta. Låt inte bara tappade kilon avgöra om träningen har lyckats. Spegeln är en mycket bättre värdemätare än vågen. Sätt inte upp orealistiska mål när du planerar ditt träningsprogram. Det kan leda till muskelvärk och dålig motivation. Använd istället cykeln högst 20 minuter tre gånger i veckan så att kroppen kan återhämta sig, och kontrollera påfrestningsnivån med pulshandtagen och tabellerna här ovan. Kom ihåg att du håller på att förändra ditt liv, ta god tid på dig att göra det ordentligt! Försök inte förändra hela din livsstil på en gång för att bli mer vältränad. Stegvisa förändringar är mycket lättare och mer hållbara. Sluta inte med fet mat, alkohol, sena nätter för att börja hårdträna samma dag. Ta ett steg i taget, se till att förändringarna du gör verkligen blir en del av din livsstil och bli inte besviken om du får ett eller annat återfall. Det finns annat i det dagliga livet än träning som kan bidra till eller hindra dig i att uppnå dina mål. Kosten är vital för ditt allmänna välbefinnande. Det har stor betydelse vad du äter och när du äter. Det finns säkert också stunder på dagen när du skulle kunna byta ut dina vanor mot något som är nyttigare. Istället för att ta hissen kan du ta trapporna och istället för att äta en lång lunch kan du ta en snabb promenad och äta ett äpple. Även om det bara blir en gång i veckan så har det en positiv effekt på ditt allmänna välbefinnande. 37
