1 Göteborg Energi AB ZigBee City Niklas Westerlund, Head of AMI Operation

2 Agenda Presentation av Göteborg Energi Projektet Mätning 2009 Bakgrund Utförande Erfarenheter Nya tjänster och möjligheter Summering och Erfarenheter

3 Göteborg Energi 2009 Ägare Göteborg Stad Antal kunder Ca Antal anställda Rörelsens intäkter 6,2 Mdr Resultat 604 Mkr Investeringar Mkr Balansomslutning 13,0 Mdr

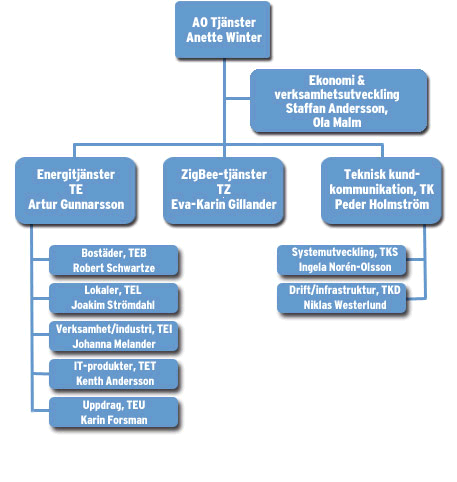

4 Affärsområde Tjänster

5 Drift och infrastruktur, TKD Ansvarar för all tekniskinsamling av mätvärden inom Göteborg Energi Äger mätare och infrastruktur Samlar årligen in ca 220 miljoner mätvärden Fjärrvärme El från LSP till HSP Gas Kyla

6 Ordlista AMR Automatic Meter Reading AMM Automatic Meter Management AMI Advanced Meter Infrastructure Smart Metering all of the above

7 Projekt Mätning 2009 Bakgrund

8 Göteborg - Gothenburg Citizens meters < 63 A meters indoors in metering-rooms

9 Ägare av infrastruktur Gas 1846 Elnät 1908 Fjärrvärme 1954 Fibernät 1988 Fjärrkyla 2007

10 Nytt lagkrav Kunden ska debiteras för faktisk förbrukning Förbrukningen ska presenteras månadsvis Klart senast 1 juli 2009

11 ROI Bra investering?

12 1 /Customer x month Net Present Value

13 Strategi Gör det billigt eller leta efter andra intäkter Skaffa det bästa möjliga systemet och vi bildar ett nytt affärsområde Beslutet kommer att prägla projektet

14 Basic Value adding Mkr Mkr AMR to AMM to AMI Services Flows, levels, temperature, etc Functionality Various forms of control Real time Return on EXTRA-investment profitable Fire, assault, burglary, humidity, water etc. Monitoring and alarms Metering services in various entities Metering of water, gas etc. Customer demand, dialogue Meter value to customer system Peak-load mgmnt, smart homes, cust. dialogue Controlling customer appliances Peak-load mgmnt, netoptimization, electricity quality Monitor power usage /voltage levels Customerweb, dialogue, planning, theft Usage statistics Customer dialogue, Maintenance Power failure real time alarm Non-payments, moving Maintenance, Failure mgmnt, Customer dialogue Customer dialogue, investigations Time of use tariffs, customer dialogue Remote connect/disconnect Power failure registration +statistics On demand readings Hourly metering values Return on BASIC investment non-profitable Invoicing, contracts, change of supplier Monthly metering value

15 Basic Value adding Wanted functionalities Services Flows, levels, temperature, etc Fire, assault, burglary, humidity, water etc. Metering services in various entities Customer demand, dialogue Functionality Various forms of control Monitoring and alarms Metering of water, gas etc. Meter value to customer system Peak-load mgmnt, smart homes, cust. dialogue Peak-load mgmnt, netoptimization, electricity quality Customerweb, dialogue, planning, theft Customer dialogue, Maintenance Non-payments, moving Maintenance, Failure mgmnt, Customer dialogue Customer dialogue, investigations Time of use tariffs, customer dialogue Controlling customer appliances Monitor power usage /voltage levels Usage statistics Power outage real time alarm Remote connect/disconnect Power outage registration +statistics On demand readings Hourly metering values Invoicing, contracts, change of supplier Monthly metering value Smart Grid functions

16 Basic Value adding Implemented functionalities Services Flows, levels, temperature, etc Fire, assault, burglary, humidity, water etc. Metering services in various entities Customer demand, dialogue Functionality Various forms of control Monitoring and alarms Metering of gas, DH etc. Meter value to customer system Peak-load mgmnt, smart homes, cust. dialogue Peak-load mgmnt, netoptimization, electricity quality Customerweb, dialogue, planning, theft Customer dialogue, Maintenance Non-payments, moving Maintenance, Failure mgmnt, Customer dialogue Customer dialogue, investigations Time of use tariffs, customer dialogue Controlling customer appliances Monitor power usage /voltage levels Usage statistics Power outage real time alarm Remote connect/disconnect Power outage registration +statistics On demand readings Hourly metering values Invoicing, contracts, change of supplier Monthly metering value

17 Alternativen Power Line Communication GSM Communication Radio Communication Metering-unit meter braker Cost: Lower invest./higher operationhigh invest./higher operation High invest./lower operation Service level: Slow/ missing values Fast/ missing values Fast/ secure operation Added services: Hard/impossible Possible/expensive Easy Göteborg Energi choice

18 Insikter System Den främsta anledningen till vårt val Väl beprövat och gjort för stora installationer Stor skillnad mellan offererade system Många baserade på PLC teknik Väldigt få hade SCADA teknologi ZigBee Trådlös kommunikation Ny infrastruktur för Göteborg Energi Möjligör utvecklandet av nya tjänster

19 Grädde på moset + ZigBee

20 Projekt Mätning 2009 Utförande

21 Timeplan Sept meters Acceptance testing of system SAT Jan meters Testing processes - dress rehearsals Process Pilot March - 08 Roll Out starts June -09 Finish

22 Två stora projektorganisationer Projektorganisation Steering-group Steering-group Joint steering group Internal functions GE Project owner Reporting PM Suppport Office PM Project Management PM Programoffice XX XXX XX XXx XX XXX XX XXx HTS project org GE project org

23 ZigBee så funkar det! ZigBee Protocol version Ember Znet Pro Koncentratorer Mätare Repeaters

24 Antal Mätare Ca koncentratorer Ca. 27 repeaterar (uppskattat 7000) 9 hopp identifierade, möjliga 18, gränsen satt till 10 idag GPRS-mätare >99% inom 24%, närmare 100% inom 5 dagar Fjärrvärme (installerat 400st), gas (pilot på gång), vatten (pilot)

25 En ny värld av information

26

27

28

29 Erfarenheter

30 Förändringar i projektet Byta mätare Bygga infrastruktur Så billigt som möjligt Lösning för att kunna erbjuda nya tjänster Klara dagens lagkrav Mätvärden Ta tillvara morgondagen affärsmöjligheter Andra tjänster i samma infrastruktur Intern kontroll Förebyggande övervakning och hantering

31 Vad är det för typ av projekt? Uppfylla lagkrav? Kundprojekt? Logistikprojekt? Dataöverföringsprojekt?

32 Verkligheten för Göteborg Energi (typisk energi företag?) Komplex systemflora Information spridd i många system Nödvändigt att ha full kontroll på mätarbytesprocessen Höga krav på datakvalité Kvalitétssäkring av data in/ut Krav på kundfokus under hela processen Lösningen måste bygga på integrationer

33 Systemkarta

34 Analys av information ut

35 Analys av information in

36 Applikations karta IAS: Planering av utrullningen i etapper Komplett sammanställning av information, både in och ut Visualisering av progressen på intranet Uppföljning dagligen Betalning av installation/godkännadne Kontroll av utgående information och rättning av strukturdata Överlämningsgränssnitt mot linjen Göra prognoser Räkna ut viten Installation Administration System

37 Från mätarinstallation till faktura till kund Meter installation File delivery installations Start to send metervalues to MDMS Change to billing with measured consumption Day 1 Day 6 Day +7 Day 14 Day 27 Day 35 15th Monthly Send installation information to billing system Communication control (5 days) Controling data and migration in to MDMS Quality assurance of the metervalues Bill to the customer

38 Nya tjänster och möjligheter

39 Nya tjänster och möjligheter Planer för en ny effekttariff från levererar timvärden in i testmiljö Taxan bygger på högsta effekt föregående månad Samtliga anläggningar ska vara timmätta Lågspännings SCADA, initiativ uppstartat Till- och frånkoppling i drift

40

41

42

43 Summering - Erfarenheter Business Case leta efter mervärde Vid valet System/teknik väldigt viktigt Komplext projekt Var förberedd Kompetens ta gärna hjälp men se till att det finns egen kompetens

44 Tack för uppmärksamheten!
